Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

• как обозначается фаза и ноль способом присвоения им определенных цветов;
• что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

• фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета шин и проводов на постоянном токе

• Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Задай вопрос специалистам и получи
ответ уже через 15 минут!

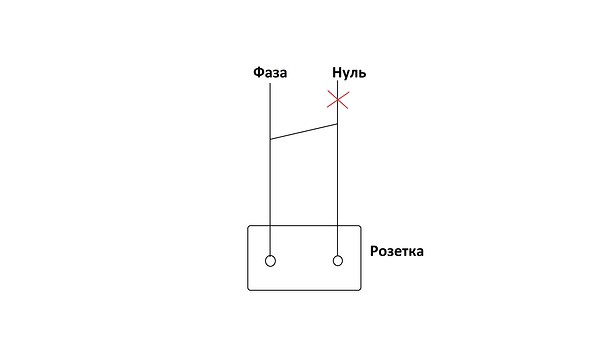

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Так и не нашли ответ
на свой вопрос?

Просто напиши с чем тебе
нужна помощь

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Как обозначается фаза и ноль на английском

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться.

Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым.

В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов.

Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N .

Давайте разберемся, о чем говорят обозначения L и N в электрике .

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления ( PE – Protective Earthing ), он же нулевой защитный проводник, заземление, земля.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Похожие материалы

Комментарии: 11

У меня есть трехжильный кабель, цвета жил – черный, коричневый, белый. Ну и какой куда. (электрик с 30-летним стажем).

За статью огромная благодарность, все по делу.

Сайт хорош, слов нет.

Всё очень понятно.Спасибо за помощь.

И мне понравилось, спасибо.

Перезвоните мне пожалуйста 8 (996) 777-21-76 Евгений.

Перезвоните мне пожалуйста 8 (962) 685-78-93 Антон.

Наша компания предлагает вам весь спектр услуг в области ремонта объектов жилой и загородной недвижимости http://www.plasterers-spb.ru . За нашими плечами более тысячи успешно выполненных ремонтов различной сложности .Мы умеем работать и всегда помним об интересах наших клиентов, поэтому многие из них становятся нашими постоянными заказчиками и рекомендуют нас друзьям. Если вас интересуют высокое качество проводимых работ, оптимальные цены и индивидуальный подход.

Best Rated Online Pharmacy For Viagra Australia Pharmacy Domperidone Viagra Sottobanco cheap cialis online Zithromax After Abortion Pancrelipase

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Как отличить провода по цвету и маркировке – Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N, L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата трудов хозяина, который не перепутает проводники и не устроит замыкание.

Если говорить про типовые квартиры, то к светильникам и розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается на клеммах подключения (часто идут в комплекте со светильниками) и корпусах розеток.

Фото: © Sibnet.ru

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но это полоса тоже обязательно синяя. Этот же цвет используют иностранные производители.

Фото: © Sibnet.ru

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого). Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают провод более заметным и таким образом заставят быть осторожнее при монтаже.

Пятижильные силовые кабели (три фазы, нейтраль и заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким образом могут быть подключены только старые электроплиты), но знать, все же стоит. В этом наборе рекомендуемые цвета для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название происходит от того, что по этому соединению опасный заряд (например, образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая. Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами, а специальными символами (см. таблицу).

ЕЩЕ ПО ТЕМЕ:Провода и скрутки: чем медь лучше алюминия?Если желто-зеленый провод имеет дополнительную синюю оплетку, то это заземление, совмещенное с нейтралью. В этом случае буквенное обозначение — «PEN», от английского «protective earth and neutral» (защитная земля и нейтраль).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в соответствии с цветами, нет — человеческий фактор встречается в любой области. Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет индикаторная отвертка. Это очень простой инструмент, который можно приобрести практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка или светодиод. На конце ручки контактная пластина, на которой нужно держать палец во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Перед использованием в работе лучше протестировать саму индикаторную отвертку. Самый простой способ — вставлять металлическое жало в отверстия рабочей розетки (держа палец на контактной площадке).

Как обозначается ноль и фаза в электричестве

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

• Красный — «+» плюс провод;
• Черный — «-» минус провод;
• Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Важно знать: фаза ноль цвет проводов

“…Важное замечание по поводу цветовой маркировки электрических проводов, которая, как мне приходилось убеждаться не раз, очень часто нарушается. Есть три важных правила: фаза – коричневая или красная, нулевой провод – синий, заземление – зеленый или желто-зеленый, как в рисунке снизу. Обратите внимание, что предохранитель вставляется в разрыв фазы:

Что касается остальных цветов, то тут есть несколько правил, придающих в разных странах разный смысл цветовой маркировке. К сожалению, в разных странах правила сильно различаются, но три вышеуказанных правила сохраняются, насколько я знаю, во всех странах. Точнее два – коричневый или красный – фаза, зеленый – заземление. К сожалению, синий может использоваться в качестве фазы, как и желтый, как и белый, особенно при использовании в качестве рассекающих проводов, которые соединяют выключатель со светильником, например. Тут тоже разные правила в разных странах.

По поводу буквенной маркировки, которая чаще всего нанесена внутри приборов. Фаза обозначается буквой L от английского слова live. Тут тоже часто допускают ошибку, связанную с несовершенством преподавания английского в наших школах. Это не глагол, а отглагольное прилагательное, произносится не лив, в лайв – живой, так как только фазный провод находится под напряжением.

Нейтральный обозначается проще, буквой N, от английского Neutral, ньютрал с ударением на первом слоге, нейтральный.

Заземление обозначается значком заземление, реже буквой E – Earth, земля, или G – Ground, тоже земля с оттенком грунт.

Еще настоятельно рекомендуют помечать провода, независимо от их цвета, дополнительно кусочками, типа шильдиков, изоленты соответствующих цветов, фазы – красным, нулевого провода – голубым, заземления – зеленым, или желто-зеленым.”

“…Мне часто приходилось в начале ремонта разбирать блок выключателей в санузлах в элитных домах старой советской постройки в Москве, например на Кутузовском проспекте. Там всегда присутствовал развязывающий трансформатор. Мы его выкидывали, к сожалению. Если уронить, например, фен в ванну, где находится человек, то с очень большой долей вероятности он умрет от асфиксии, но если, как в домах старой сталинской постройки, этот фен будет включен через развязывающий трансформатор, то ничего не случится. Достойно сожаления, что эта традиция безопасной электропроводки в санузлах в наши дни не сохраняется. Даже при очень дорогом евроремонте. Хотя, конечно, сделать это не сложно.

Еще немного, в продолжение темы, об экзотике. Когда мы делали ремонт офиса японской авиакомпании JAL на Кузнецком мосту в Москве, меня приятно удивила японская система электропроводки. У них провода проходят в металлических трубах, и нет ни фазы, ни, соответственно, нуля. Наша отечественная электропроводка, как правило, выполняется по схеме, которая называется электропроводкой “с глухозаземленной нейтралью”. То есть один из проводов понижающего трансформатора, от которого запитываются наши дома, заземлен. Это значит, что если вы дотронетесь до батареи отопления, или до водопроводной трубы, или до арматуры, проходящий в стенах зданий, и, одновременно, фазного провода, то получите удар током.”

“…220 вольт – это напряжение между нулем и фазой, а 380 вольт – между двумя фазами. Поэтому настоятельно не рекомендуется пытаться ремонтировать электрощит на лестничной площадке, где присутствуют все три фазы. Внутриквартирная проводка выполняется обычно одной фазой, но, тем не менее, рекомендуется проверять, по крайней мере, я всегда так делаю, что это одна фаза.”

Отсюда: http://tedremont.com/index.php/zhuk-electrics.html



фаза, ноль, земля и их обозначение в квартире. что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

2012-2017 г. Все права защищены.

Электрические сети постоянного тока

Наряду, с переменным током применяются цепи постоянного тока, например, в бортовых сетях автомобилей и электробытовых приборах. В такой электропроводке нет фазного провода и нулевого. Правило цвета проводов в электрике постоянного тока намного проще, так как имеются только два потенциала положительный, обозначаемый в электрических схемах, как (+) и отрицательный, имеющий знак (-). Расцветка таких проводов легко запоминается: плюс – красного цвета, а минус – черного.

Важно! Для бытовых приборов эти цвета верны только для питающих линий, в дальнейшей части схемы плюсовой провод может иметь другой цвет. Приступив, непосредственно к электромонтажным работам или ремонту в электропроводках, можно столкнуться с несоблюдением цветового регламента, который установлен нормативными документами

Как, показывает практика – этот случай не правило, а исключение

Приступив, непосредственно к электромонтажным работам или ремонту в электропроводках, можно столкнуться с несоблюдением цветового регламента, который установлен нормативными документами. Как, показывает практика – этот случай не правило, а исключение.

• можно купить трехжильный кабель типа BBГ 3х1,5, который имеет жилы с белой, красной и коричневой расцветкой;
• часто встречается кабельная продукция с белыми проводами с цветной полосой черного, серого или синего цвета, по всей длине;
• в электропроводке, которую делали раньше, вообще, можно найти двух или трехжильный провод белого цвета.

Здесь пригодиться несколько практичных советов:

1. При ремонте в действующих сетях, необходимо пользоваться приборами электробезопасности, такими как указатель напряжения или индикаторная отвертка. С их помощью всегда можно определить цвет провода фазы.
2. При отсутствии правильной цветовой маркировки кабельной продукции приобретите кембрик или изолирующую ленту необходимого цвета. Главное, обозначьте цвет провода заземления желто-зеленым окрасом, рабочего нуля – голубым цветом, а для фазы L в электрике можно выбрать любой другой цвет.
3. Для прокладки новой проводки используйте кабель одной марки, чтобы, не было путаницы с цветом проводов в электрике.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

https://youtube.com/watch?v=sNDMjqB2NYU

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• ЕС,
• Казахстане,
• КНР,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета проводников фазы

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

Цвета защитных проводников

На постоянном токе для проводников и шин применяются красный и синий цвета.

Расшифровка цветов

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цветовые обозначения фазы

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

{SOURCE}

Месяцы по-английски

В этой статье мы рассмотрим, как называются времена года и месяцы на английском. Вспомним, как пишется «месяц» по-английски и разберемся с произношением этого и других слов. Многие месяцы в английском языке имеют очень интересные истории наименования, и сегодня мы узнаем их все.

Но сначала несколько тонкостей календарной лексики:

• Все 12 месяцев на английском языке пишутся с большой буквы.
• В сокращенном виде они выглядят так: три начальные буквы и точка: Jan., Feb., Jun. и т.д. May (Май) пишется без точки.
• «Полгода» переводится как «6 months» (6 месяцев по-английски). Словосочетание «half a year» (полгода) встречается гораздо реже.
• Вместо «autumn» (осень) в США и Канаде используется «fall».
• Дата также записывается по-разному в Великобритании и США. Сравните: 5 April 2016 (Великобритания) и April 5, 2016 (США).

Вот название каждого месяца с переводом и транскрипцией:

Название каждого месяца на английском и как они появились. Некоторые особенности произношения.

January и February

Эти зимние месяцы звучат очень схоже с аналогичными русскими словами, за некоторыми отличиями. Скажем, в середине нет звука «в», как в русском.

Месяц February — наиболее сложный для произношения. Он звучит, как ˈfɛbruəri, со звуком [r] в середине слова. Два [r] рядом часто оказываются препятствием для изучающих язык. Однако, нередко можно услышать, как даже носители, особенно американцы, говорят лишь одну [r] в слове: ˈfɛbjuəri, и это тоже является нормой.

Как уже было замечено, месяцы в английском языке пишутся с заглавной буквы. Так делается потому, что почти все они произошли от имен собственных. Каждое из этих слов имеет свою историю, и поэтому уникально.

January происходит от имени бога Януса, которого чествовали в этот месяц.
February произошло от слова «Februa» — древнеримского обряда очищения, который проводился 15 февраля.

March, April, May

Три весенних месяца по звучанию напоминают русские. Дополнительные ассоциации для стопроцентного запоминания:

March назван по имени Марса — римского бога войны.
April — в честь богини Афродиты.
Мay — месяц Майи, богини весны.

June, July, August

Это летние 3 месяца по-английски.

Замечали когда-нибудь, как легко перепутать «июнь» и «июль» в русском языке? В английском такой проблемы нет, в словах June и July даже количество слогов разное.

June назван в честь Juno — богини брака и женского счастья.

На этом истории с древнеримскими божествами заканчиваются. Юлий Цезарь назвал следующий месяц в честь себя (Julius), и имел на это право, ведь это он реформировал календарь. Позже реформы продолжил Октавиан Август, и тоже назвал один месяц в свою честь.

September, October, November

Три осенних месяца в английском языке названы в соответствии с порядковыми номерами: сентябрь — седьмой (septem по-латински), октябрь — восьмой (octo), ноябрь — девятый (novem). Стоп, а почему номера не совпадают с современными? Дело в том, что раньше, у древних греков, год состоял из десяти месяцев. Первым месяцем был март. После реформ Цезаря и Августа месяцев стало двенадцать, но некоторые названия остались.

December

Подпадает под тот же принцип, что и осенние месяцы. По старому календарю это был десятый месяц (decem — 10 по-латински).

«Месяц»: перевод на английский и секреты произношения.

month [mʌnθ] — месяц

Слово «месяц» — month — образовано от слова «Moon» (луна). Давным-давно, глядя на меняющиеся фазы луны, люди придумали измерять время, ориентируясь по ней. В русском тоже очевидна связь слова «месяц» в значении «луна» и календарного месяца.

Чтобы научиться правильно произносить слово «месяц» по-английски, нужно:

1. Произнести три первых звука [mʌn];
2. На звуке [n] поместить язык между зубами, готовясь к произнесению звука [θ];
3. Произнести звук [θ], язык остается между зубами.

Важно не стесняться высовывать язык при произнесении межзубного звука [θ]. В русском таких звуков нет, поэтому такое действие кажется странным, но в английском это абсолютно естественно и нормально.

Теперь усложним задачу и скажем слово «months» (месяцы).

Здесь важно произносить не [mʌns], a [mʌnθs] — все пять звуков. Разница между этими вариантами будет слышна носителю языка.

1. Произнесите [mʌn];
2. Уже на звуке [n] готовьтесь к следующему звуку — язык идет к зубам заранее;
3. Межзубный [θ] — на нем язык начинает возвращаться обратно в полость рта;
4. Плавно переместите кончик языка за верхние зубы, не прекращая поток воздуха, и произнесите звук [s].

Произнесите все пять звуков плавно, один за другим, медленно, несколько раз. Когда почувствуете некоторую свободу, скажите чуть быстрее:
Months. Months. Twelve months. Three months. Three summer months.

Схожесть в звучании некоторых русских и английских слов — это безусловный плюс, еще бы, перевод сразу понятен. Так обстоит дело и с названиями месяцев. Теперь, когда вы знаете их происхождение, а также тонкости произношения, вы сможете легко использовать их в речи.

Определение и значение фазы | Словарь английского языка Коллинза

Примеры “фаза” в предложении

фаза

Эти примеры были выбраны автоматически и могут содержать конфиденциальный контент. Подробнее… Китай находится на ранних этапах этого цикла.

Times, Sunday Times (2016)

Сотни рабочих мест были сокращены на первом этапе реструктуризации.

The Sun (2016)

В конце следующего месяца откроется зал аксессуаров в первой из трех фаз.

Times, Sunday Times (2016)

Более 90 процентов участков на первом этапе уже проданы.

Times, Sunday Times (2016)

На первом этапе ее премьерства такая сдержанность, несомненно, была преимуществом.

Times, Sunday Times (2016)

Обзор проекта ИКТ будет разделен на две перекрывающиеся фазы.

Computing (2010)

Это длилось четыре дня. Затем наступил второй этап.

Times, Sunday Times (2016)

«Эксетер» устоял перед лицом давления в первом тайме, на одном этапе отразив 18 этапов своей линии.

Times, Sunday Times (2016)

Со второй попытки я прошел первый этап армейской подготовки.

Times, Sunday Times (2016)

Изменения будут постепенно вводиться в течение следующих нескольких лет.

Христианство сегодня (2000)

Подробнее …

Обычно процесс проходит в две отдельные фазы.

Al Ries и Laura Ries 22 НЕПРЕРЫВНЫХ ЗАКОНА БРЕНДИНГА (2002)

Это означает, что они будут постепенно вводиться в действие.

Times, Sunday Times (2010)

Битва за позицию вступила в решающую фазу.

Times, Sunday Times (2011)

Внутренние циферблаты обозначают фазы луны и солнца.

Times, Sunday Times (2006)

Это будет поэтапный переход от одного аэропорта к другому.

Times, Sunday Times (2008)

Объем производства быстро вырос после создания первой фазы перерабатывающих мощностей.

Times, Sunday Times (2006)

Мы вступаем в критическую фазу для будущего спорта.

Times, Sunday Times (2007)

Мы сделаем это кардио в два этапа.

Солнце (2016)

Это можно обойти, поэтапно снимая средства.

Times, Sunday Times (2014)

Новые законы должны были быть введены в три этапа.

Times, Sunday Times (2015)

Это мрачные очертания следующей фазы кризиса.

Times, Sunday Times (2009)

Почему бы не осуществить поэтапные изменения, основанные на годах, в которые вносятся пожертвования?

Times, Sunday Times (2010)

Первый этап должен быть завершен в середине следующего десятилетия.

Times, Sunday Times (2008)

Кривую можно разделить на три отдельные фазы.

Том Кэннон Базовый маркетинг.Принципы и практика (1986)

И теперь мы входим в решающую для него фазу.

Солнце (2015)

Он отсчитывал время, наблюдая за фазами луны.

Times, Sunday Times (2014)

Мы собираемся циклически проходить фазы в течение шестинедельного периода.

Солнце (2011)

На этой стадии обычно бывает тяжелая фаза в отношениях.

The Sun (2013)

Таким образом, существующее назначенное членство в палате будет постепенно сокращаться.

Times, Sunday Times (2012)

Пришло время для третьего этапа.

Times, Sunday Times (2012)

Для инвесторов, у которых есть разумный срок до выхода на пенсию или достижения другой финансовой цели, постепенный отказ от акций может иметь больше смысла.

Times, Sunday Times (2009)

Пилотный проект будет состоять из трех фаз, каждая примерно по пять-шесть недель, включая короткий период в каждой фазе, чтобы дать возможность оценить отзывы пользователей.

Times, Sunday Times (2006)

Постепенное, поэтапное внедрение даст людям время учесть дополнительные затраты на энергию в своих бюджетах и ​​при необходимости скорректировать свои модели потребления.

Times, Sunday Times (2011)

Что такое фаза? – Определение с сайта WhatIs.com

К

В электронной сигнализации фаза – это определение положения момента времени (момента) в цикле формы сигнала. Полный цикл определяется как 360 градусов фазы, как показано на иллюстрации A ниже. Фаза также может быть выражением относительного смещения между волнами одной и той же частоты или между ними.

Разность фаз , также называемая углом фазы , в градусах обычно определяется как число больше -180 и меньше или равно +180. Опережающая фаза относится к волне, которая возникает «впереди» другой волны той же частоты. Запаздывающая фаза относится к волне, которая возникает «позади» другой волны той же частоты. Когда два сигнала различаются по фазе на -90 или +90 градусов, говорят, что они находятся в фазовой квадратуре . Когда две волны различаются по фазе на 180 градусов (-180 технически то же самое, что +180), считается, что волны находятся в противофазе и . На рисунке B показаны две волны, которые находятся в квадратуре фаз.Волна, изображенная пунктирной линией, опережает волну, изображенную сплошной линией, на 90 градусов.

Фаза иногда выражается в радианах, а не в градусах. Один радиан фазы соответствует приблизительно 57,3 градусам. Инженеры и техники обычно используют ученые степени; физики чаще используют радианы.

Временной интервал для одного градуса фазы обратно пропорционален частоте. Если частота сигнала (в герцах) задается как f , то время t _deg (в секундах), соответствующее одному градусу фазы, равно:

т _град = 1 / (360 f )

Время t _рад (в секундах), соответствующее одному радиану фазы, приблизительно равно:

т _рад = 1 / (6.28 ф )

Последний раз обновлялся в сентябре 2005 г.

Фазовый угол

| Примеры предложений

фазового угла пока нет в Кембриджском словаре. Ты можешь помочь!

Точность амплитуды волны составляла около 5% от пикового значения, а точность угла фаза была в пределах f 10 дюймов.Результаты показывают, что, когда частота возбуждения увеличивается, угол фазы , , угол , увеличивается вместе с ней, сохраняя линейную зависимость с частотой возбуждения. В этой работе показано, что при релятивистской мощности s лазерных лучей на динамику пульсации влияет ее положение и угол , фаза, , угол , .Обратите внимание, что эмпирическая фаза , , угол , исчезает после усреднения по времени. Здесь представлен однородный угол фазы между отверстиями на двух кольцах. Напряжения нормализованы по отношению к напряжению сдвига стенки в соответствующей фазе , углу , , углу .Фаза , угол , угол , угол показал несколько более широкое изменение от станции к станции, чем амплитуда, и было более сложной величиной для измерения. Обнаружено, что на фокусировку значительно влияет мощность главного луча и угол фазы между электрическими векторами главного луча и пульсацией.Фазовые распределения, представленные на рисунке 2, показывают, что все режимы с близкими амплитудами на самом деле сильно отличаются, имея фазу , угол , угол , угол , которые значительно отклоняются. Соответствующая фаза , , угол , остается немного выше 0 в течение начального и верхнего режимов ветвления, а затем подскакивает почти на 180 на верхнем нижнем переходе.Результаты представлены для среднего коэффициента трения, отношения амплитуд и угла фазы между расходом и падением давления, профиля осевой скорости и распределения напряжения сдвига стенки. Фаза , , угол , больше всего изменяется вблизи резонанса в громкоговорителях с подвижной катушкой. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Фаза Угол изменяется от 0 до 180. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Нулевая фаза Угол соответствует взгляду вдоль направления освещения.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Коэффициенты мощности обычно указываются как опережающие или запаздывающие, чтобы показать знак фазы , , угла , .Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Эти примеры взяты из корпусов и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.сообщение}}

Выберите часть речи и введите свое предложение в поле «Определение».

{{/сообщение}} Часть речи

Выберите существительное, глагол и т.

Определение

Представлять на рассмотрение Отмена

нулевой фазовый угол – французский перевод – Linguee

Мы предлагаем следующие варианты: до […] до 750 А, 1 или 3 фазы se s , Ноль C r os s дюйм g , S SR , Шаговые контроллеры, с […] или без корпуса. cristalcontrols.com	Nous offrons toutes les possible […] suivantes: jusqu ‘750 A, 1 или 3 […] фаз, pas sage zro (Z ero Cro ssing ), angle de phase (Pha sele Симистор с (SSR), […] Контроллеры […] линера без ботильона. cristalcontrols.com
Ноль C r os sing a n d Phase Angle cristalcontrols.com	P зад возраст zro e t Угол деформации cristalcontrols.com
Серия силовых твердотельных реле WATTCOR с […] радиатор: si ng l e фаза , “ ноль c r sing 0 9022 d “ фазовый угол ” a ct ivation, […] Управляющий сигнал постоянного / переменного тока, 0 / 4-20 мА […] аналоговый, 0-10 В, потенциометр, через Modbus gefran.in	Группы статики с рассеивателем […] srie WATTCOR: monophass, […] amorage “ноль c ro ssing ” e t “ angle de phase” , s ignal d e commande en Vcc, […] В постоянного тока, аналог 0 / 4-20 мА, […] 0-10 В, потенциометр, через Modbus gefran.in
Программируемые пороги для […] триггеры избыточного и недостаточного тока и триггеры d / dt для напряжения, тока en t , фазовый угол , f re quency, THD, гармоники, коэффициент мощности к r , ноль / p o s / отрицательная последовательность, импеданс, P kocos.com	Valeurs Limites rglables pour le dpassement vers le haut ou vers le […] bas et d / dt pour les […] натяжение с, Cour ant s, angle de phase, f rqu ence , facteur de distorsion de distorsion, индивидуальная гармония, гармоническая гармония s ystm e zro, direc t et inverse, […] сопротивление, P kocos.com
После успешного прогрева нагревателя Power Series автоматически переключается на оператор […] предварительно выбранный элемент управления m od e ( фазовый угол или ноль c r os s). watlow.com.mx	Aprs un tuvage de l’lment de chauffage russi, le […] rgulateur Power Series Pass automatiquement au m od e de r g ulation […] prrgl par l ‘ opr ateu r (угол de phase ou zro de ten sion) . watlow.fr
Знает ли министр, что два t im e s zero is zero , a nd 9 n d фаза i s a nything like the first, […] кризис рабочих мест в обрабатывающей промышленности будет […] только хуже в регионах Квебека? www2.parl.gc.ca	Le ministre est-il conscient […] que d eu x fo is zro, c ela g ale t ou jour s zro, et q ue si de i me phase es t l ‘ image e de la […] premire, la crise de […] l’emploi Manufacturier s’accentuera dans les rgions du Qubec? www2.parl.gc.ca
Определите отклонение ti o n угол f r om n или t h – 902 ноль л иг нмент. vaisala.se	D fini ssez l ‘angle d’ car t pa rtir de l’ali gn emen . vaisala.se
Значение […] на время при т ч e ноль d e gr ee рулевое управление w he e l угол s i n интерполированный. daccess-ods.un.org	La valeur de […] temps l’instant d u braqua ge zro es t cal cu le par интерполяция. daccess-ods.un.org
Во время tes ti n g фаза t h e актуально для mi n g 9022 s s на весах. widos.de	P en dan t l a phase d ‘es sai, l’ angle f orm actuel e 90iqu229 st sur l’chelle. widos.de
Энергопотребление (тяговое и вспомогательное) поезда […] be brough t t o ноль w h en вход t h e фаза па пайка раздел. eur-lex.europa.eu	Il importe que toute nergie Absorbe (тяговое и вспомогательное) soit […] Входной элемент раздела s parat ion de фаз . eur-lex.europa.eu
световой узор, и n o n – ноль f r ac ции указанного шага, соответствующие предопределенному в e d d d d фазовый угол b e tw een упомянутые смежные элементы по отношению к периодическому световому узору, причем все указанные доли равны? указанной смолы; или сказал […] […] фракций, каждая из которых составляет 1/3 указанного пека; или там всего три набора элементов и указанные дроби есть? v3.espacenet.com	priodique , lesdites f ractions tant toutes? dudit pas; ou bien lesdites fractions tant toutes 1/3 dudit pas; ou bien en prsence seulement de trois ensembles d’lments et lesdites фракции, которые соотносятся? v3.espacenet.com
Специально разработан для монтажа на печатной плате, где есть […] ограничение места. Для подавления помех от переключения тиристоров, симистор […] регуляторы a n d фазовый угол c o nt ролики. reo.de	Для подавления паразитов, вызванных коммутацией тиристоров, для регулирования […] Triac et des c ontr leu RS Угол фазы . reo.de
Базовое крепление может быть […] отрегулирован на a n y угол o f t he стеклянная панель fr o m o 9 0, радиатор […] Сам гнуть не нужно. amateurfunk.at	L’embase peut tre rgle la demande […] sur la vitre de 0 90 , l’lment r ay onnant n’a pas besoin d’tre pli. amateurfunk.at
Важно […] убедитесь, что t h e нулевой угол o f t he калибровка […] максимально приближен к механической нулевой точке датчика. wylerag.com	Il est important que le poin t Zro tal on ner соответству […] aussi prcis que possible au point Zro “mcanique” du capteur. wylerag.com
Начать с […] лезвие на a нулевой угол ( s tr aight up). ryobitools.com	Commencer avec […] la lame r gle su r zro d egr ( la verticale). ryobitools.com
Угол поворота ti o n угол s h ou ld также может быть t t o ноль 902 snb.ca	L ‘угол de rot ation d oit galement tre r gl zro . snb.ca
Fundamentals по-прежнему будут слабыми с […] длительный возврат ve r y фаза , c на с сохранением смыва ликвидности a nd a te мир в […] развитые рынки, […] , при этом банки и другие финансовые организации все еще ожидают дальнейших потерь по кредитам. ca-cib.com	Les fondamentaux de crdit ne devraient sensiblement pas s’amliorer compte tenu du caractre anmique de la reprise, de l’abondance […] des liquidits, de taux […] d’intrt proches d e zro d an s les pays dvelopps et de la перспектива де […] nouvelles pertes de crdit […] pour les banques et autres vhicules financiers. ca-cib.fr
Дроссель RFI для цепей переменного тока, например переключатели тиристорные, симисторные […] регуляторы a n d фазовый угол c o nt ролики. reo.de	Для подавления паразитов, вызванных коммутацией тиристоров, для регулирования […] симистор и деc на trl eurs d ‘угол de фаза . reo.de
Мы рекомендуем, основываясь на принципах и системе подотчетности, изложенных в законопроекте C-303, чтобы в следующий федеральный бюджет был включен первый взнос четырехлетнего обязательства по созданию лицензированного помещения для ухода за детьми […] на каждого ребенка трех-пяти лет в группе […] страна, как f ir s t фаза i n b с использованием комплексной системы f o r zero zero t o 1 2 года. www2.parl.gc.ca	Nous Recommandons, en nous fondant sur les Principes et la cadre deponsabilits dcrits dans le projet de loiC-303, que le prochain budget fdral comprenne le Premier Versement d’un Engagement quadriennal visant Crer une place en garderie dans un tablissement agr pour chaque […] детей 3 5 лет и […] Канада c om me pr emi re tape en vue de c r er un systme de gard e complete p. tous l es enfants […] de 0 12ans. www2.parl.gc.ca
3 – фаза “ zero c r os sing” твердотельный блок питания для управления резистивными и индуктивными нагрузками, в комплекте с алюминиевым радиатором и соединением с направляющими DIN. gefran.in	Группа статических трехфазных устройств типа “переход через ноль” для управления зарядными устройствами и индукторами, рассеивающими элементами в алюминии и фиксацией в соответствии с DIN. gefran.in
Эксперименты Fi ri n g Phase Angle C o nt rol техника […] , благодаря включению универсального 6-ти выходного тиристорного / симисторного запального устройства электрон.ит	На сайте peut raliser les expriences de la […] техника d e Con tr le d’Angle d ‘Ig nit ion s on t, grce […] l’inclusion d’une unit d’ignition […] универсал 6 вылетов avec тиристор / симистор электрон.ит
Вот почему это так важно. europarl.europa.eu	D’o l’impor ta nce galement d’i nt roduiregressive nt des ca rburants […] sans soufre. europarl.europa.eu
T h e фазовый угол s w it ching device гарантирует точную мощность […] и адекватная скорость переключения, что также позволяет использовать функцию плавного пуска. gefran.in	Le dispositif […] de com mu tati on p ar angle d e phase a ss ure un c on trle […] prcis de la puissance et une bonne vitesse de commutation, […] tout en permettant une Activation du type soft-start. gefran.in
Какой метод не используется для определения глубины дефекта? а) узор […] распознавание b) амплитуда e c ) фазовый угол d ) n одно из вышеперечисленных […] – методы замера глубины nrcan-rncan.gc.ca	Lequel des moyens suivants n’est pas utilis pour mesurer la […] profondeur d’un dfaut? а) Формы разведки. б) […] Лампа li tude. c) L ‘ угол de фаза. d) Au cune de ces rponses. nrcan-rncan.gc.ca
Диагностика нагревателя тоже должна быть […] установлен, если у вас ne e d угол фаз c o nt rol с ограничением тока. watlow.com.mx	Диагностическая установка для австралийской установки […] si l a rgula tion angle de phase av ec limit e de courant […] est ncessaire. watlow.fr
Фазовый угол f i ri ng, включая ограничение тока и […] Обогрев нагревателя , отсутствует. watlow.com.mx	L ‘ al luma ge p ar angle de phase, c omp renan t la limitation […] du courant et l’tuvage de l’lment de chauffage, n’est pas disponible. watlow.fr
При просмотре поверхности вне надира […] (при просмотре ze ni t h угол i s g reater th a n 902, 902) и d вид ази mu t h угол i s l ess чем 90 различных […] , чем угол азимута освещения cct.rncan.gc.ca	L’observation d’une Surface autrement qu’au nadir […] (lorsqu e l’angle z n ithal de тиски es t s upri eur zro 9022 902 902 e la diffrence entre l ‘угол de тиски […] en azimut et l ‘angle d’ clairement en azimut est infrieure 90 cct.rncan.gc.ca

zero-phase-sequence – Перевод на немецкий – примеры английский

Эти примеры могут содержать грубые слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Устройство обнаружения неисправности по п.1, отличающееся тем, что оно включает в себя первую пороговую схему (3), принимающую ток нулевой фазовой последовательности и подающую сигнал индикатора неисправности.

Vorrichtung zur Fehlererfassung nach Anspruch 1, dadurch gekennzeichnet, daß sie eine erste Schwellenschaltung (3) aufweist, die die gleichpoligen Ströme empfängt und ein Signal liefert, das Fehler anzeigt.

Система защитного реле по п. 3, отличающаяся тем, что средство (20) обнаружения неисправности представляет собой реле максимального тока с нулевой последовательностью фаз (22), которое выполняет релейную операцию, когда ток нулевой последовательности и энергосистемы не меньше установленного значения чувствительности.

Schutzrelaissystem nach Anspruch 3, dadurch gekennzeichnet, dass das Fehlerdetektionsmittel (20) ein Null-Phasen-Sequenz Überstromrelais (22) ist, das einen Relaisbetrieb durchführt, das einen Relaisbetrieb durchführt, des einenzéné de nétés de nénéné de nénéné de nénéné éin , des. ист.

Значения измерения напряжения системы нулевой фазы последовательности сравниваются с пороговым значением напряжения системы нулевой фазы последовательности , и сигнал запуска генерируется в случае, если значение измерения напряжения системы нулевой фазы последовательности превышает пороговое значение напряжения системы нулевой последовательности фаз .

Если сигнал запуска существует, последовательность значений измерения тока системы нулевой фазы выбирается из регистратора данных.

Изобретение относится к способу выявления замыкания на землю в многофазной сети (10) электроснабжения, имеющей компенсированную или изолированную точку звезды, в которой измеренные значения нулевой последовательности фаз, тока системы и нулевой последовательности фаз. Системное напряжение обнаруживается и сохраняется.

Die Erfindung betrifft ein Verfahren zum Erkennen eines Erdfehlers in einem mehrphasigen elektrischen Energieversorgungsnetz (10) mit kompensiertem oder isoliertem Sternpunkt, bei dem Nullsystemstrom- und Nullsystemstrom- und Nullsystemstrom- und Nullsystemsystemspannungs.

Последовательность значений нагрузки системы нулевой фазы вычисляется из последовательности выбранных значений измерения тока системы нулевой последовательности нулевой фазы и используется для идентификации замыкания на землю в контролируемой секции.

Фазовая диаграмма

для воды | Химия для неосновных

Цели обучения

• Опишите фазовую диаграмму воды.
• Определите критическую температуру.
• Определите критическое давление.

Примеры

Как можно создавать снежки?

Для создания лучших снежков нужен особый снег. Этот снег должен быть немного влажным, чтобы частицы склеивались.Сухой снег можно плотно прижать, и он будет образовывать снежки, потому что более высокое давление заставляет снежинки несколько таять. Однако, когда вы ослабляете давление, снег снова принимает более твердую форму, и хлопья больше не слипаются.

Фазовая диаграмма для воды

Вода – уникальное вещество во многих отношениях. Одним из этих особых свойств является тот факт, что твердая вода (лед) менее плотна, чем жидкая вода, чуть выше точки замерзания.Фазовая диаграмма для воды показана на рисунке ниже.

Рисунок 13.26

Фазовая диаграмма для воды.

Обратите внимание на одно ключевое различие между общей фазовой диаграммой и фазовой диаграммой для воды. На диаграмме воды наклон линии между твердым и жидким состояниями скорее отрицательный, чем положительный. Причина в том, что вода – необычное вещество, поскольку ее твердое состояние менее плотное, чем жидкое. Лед плавает в жидкой воде.Следовательно, изменение давления оказывает на эти две фазы противоположный эффект. Если лед относительно близок к точке плавления, его можно превратить в жидкую воду, применив давление. На самом деле молекулы воды в жидкой фазе ближе друг к другу, чем в твердой фазе.

Снова обратитесь к фазовой диаграмме воды (, рис. выше). Обратите внимание на точку E, обозначенную как критическая точка . Что это обозначает? При 373,99 ° C частицы воды в газовой фазе движутся очень и очень быстро.При любой температуре выше этой, газовая фаза не может сжижаться, независимо от того, какое давление приложено к газу. Критическое давление (P _c ) – это давление, которое необходимо приложить к газу при критической температуре, чтобы превратить его в жидкость. Для воды критическое давление очень высокое – 217,75 атм. Критическая точка – это точка пересечения критической температуры и критического давления.

Ключевые выводы

Резюме

• Твердая вода менее плотная, чем жидкая вода чуть выше точки замерзания.
• Критическая температура (T _c ) вещества – это самая высокая температура, при которой вещество может существовать в виде жидкости.
• Критическое давление (P _c ) – это давление, которое необходимо приложить к газу при критической температуре, чтобы превратить его в жидкость.
• Критическая точка – это точка пересечения критической температуры и критического давления.

Упражнения

Практика

Вопросы

Прочтите раздел материала, посвященный воде, по ссылке ниже:

http: // www.Chemguide.co.uk/physical/phaseeqia/phasediags.html

1. Почему температура плавления льда снижается при более высоком давлении?
2. Можно ли сжимать пар для образования жидкости при температуре выше 374 ° C?
3. Какое критическое давление воды?

Упражнения

Обзор

Вопросы

1. Что происходит с твердым льдом под высоким давлением вблизи точки замерзания?
2. Какая критическая температура?
3. Какое критическое давление?

Глоссарий

• критическая точка: Точка пересечения критической температуры и критического давления.
• критическое давление: Давление, которое необходимо приложить к газу при критической температуре, чтобы превратить его в жидкость.
• критическая температура: Самая высокая температура, при которой вещество может существовать в виде жидкости.

Что такое фаза и разность фаз? – Определение и значение

Этап

Определение: Фаза переменного количества определяется как разделенная часть цикла, в течение которого количество перемещается вперед из выбранного источника.Когда две величины имеют одинаковую частоту, а их максимальная и минимальная точки достигаются в одной и той же точке, считается, что эти величины находятся в одной фазе.

Рассмотрим два переменных тока I _m1 и I _m2 , показанных на рисунке ниже. Оба количества одновременно достигают своей максимальной и минимальной пиковых точек. И нулевое значение обеих величин устанавливается одновременно.

Разность фаз

Определение: Разность фаз между двумя электрическими величинами определяется как угловая разность фаз между максимально возможным значением двух переменных величин, имеющих одинаковую частоту.

Другими словами, две переменные величины имеют разность фаз, когда они имеют одинаковую частоту, но они достигают своего нулевого значения в разный момент времени. Угол между нулевыми точками двух переменных величин называется углом разности фаз.

Рассмотрим два переменных тока величин I _m1 и I _m2 , которые показаны векторно. Оба вектора вращаются с одинаковой угловой скоростью ω радиан в секунду. Два тока принимают нулевое значение в разные моменты времени.Поэтому говорят, что они имеют разность фаз угла φ.

Величина, которая достигает своего положительного максимального значения раньше другого, называется ведущей величиной, тогда как величина, которая достигает своего максимального положительного значения после другой, известна как отстающая величина.
