как обозначаются фаза и ноль, можно ли отличить цвета в трехжильном кабеле питания
Электропровода имеют несколько жил, каждая из которых выполняет свою функцию. Есть нулевой, фазовый и заземляющий проводник. Нужно уметь определять их, чтобы корректно выполнять электромонтажные работы.
Цвет провода заземления

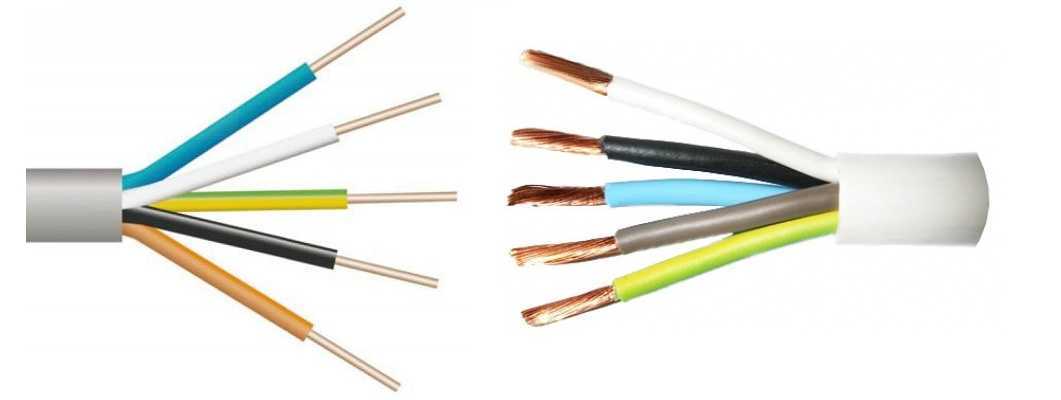

Для облегчения работ кабели изготавливаются с разной маркировкой: цветовой или буквенной. Использование маркировки уменьшает время ремонта, подключения выключателей или розеток. Но важно не забывать о безопасности.
Перед проведением ремонтных работ стоит убедиться, за что отвечает каждая жила. Это делается при помощи специальных приспособлений: мультиметра или индикаторной отвертки.
Как визуально определить принадлежность проводов в розетке

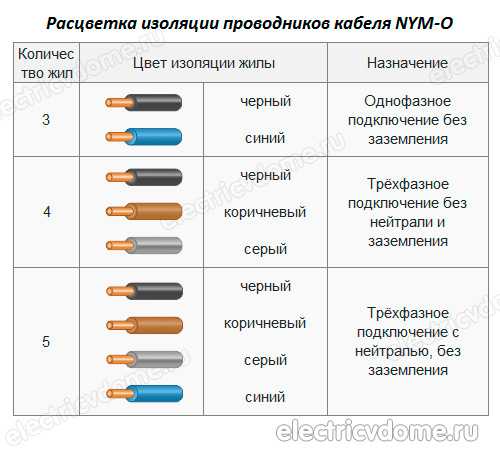

Окрашивание изоляции жил в конкретные цвета – это способ маркировки электропроводов. Делается для визуального определения назначения того или иного проводника. Такой способ определения назначения является самым наглядным и удобным для электриков.
Также производители наносят и буквенную маркировку. Она же отмечается в электрических схемах или на приборах.
[stextbox id=»info»]Маркировка электропроводов не имеет жесткой регламентации, поэтому цвета могут не совпадать. [/stextbox]
В сетях однофазного тока
Электропроводка с однофазной сетью 220 В имеет 2 жилы. Одна является фазной, другая – нулевой. Цветовая маркировка обычно следующая:
- фаза – коричневый, черный, серый, красный, бирюзовый или другой цвет;
- ноль – синий.
По общепринятой маркировке фазовый проводник можно окрашивать любым цветом, кроме синего. В синий или голубой традиционно окрашивается нулевая жила.
Однофазная трехпроводная сеть имеет 3 жилы. Есть нулевой, фазовый и заземляющий проводник. Наличие заземления – одно из главных требований в правилах монтажа.
Маркировка фазного электропровода – коричневая, нулевого – синяя или голубая, заземление – желто-зеленая.
В сетях трехфазного тока (трехжильный)
Трехфазная сеть 380 В может быть с заземляющим проводником и без него.
Выделяют трехфазную четырехпроводную и пятипроводную сеть.
Сеть с четырьмя проводниками содержит 3 фазовые жилы и одну нулевую рабочую. Заземление отсутствует.
Нулевой проводник обязательно обозначается синим или голубым цветом, для фазы может использоваться любая другая окраска.
Пятипроводная сеть имеет заземление. Оно обозначается традиционно желто-зеленым цветом. Окраска остальных проводов аналогична: ноль – синий, фазы – других цветов. Обычно для фазовой жилы А предусмотрен коричневый цвет, для В – черный, а для С – серый.
Чем отличается фаза от нулевой
Сеть переменного тока разделяется на две составляющие: рабочую фазу и нуль. На фазу подается рабочее напряжение. Ноль необходим для создания непрерывной электрической сети. Также используется и заземляющий проводник. Он предназначается для защиты человека от поражения электрическим током.
В современных домах используется трехфазная система подачи электроэнергии, состоящая из трех фаз и одного нуля.
В каждой из фаз подаваемый ток сдвигается на 120 градусов. Нулевой проводник компенсирует неравномерность нагрузки. При его отсутствии на каждой нагрузке создается различное напряжение, которое приводит к поломке электрооборудования.

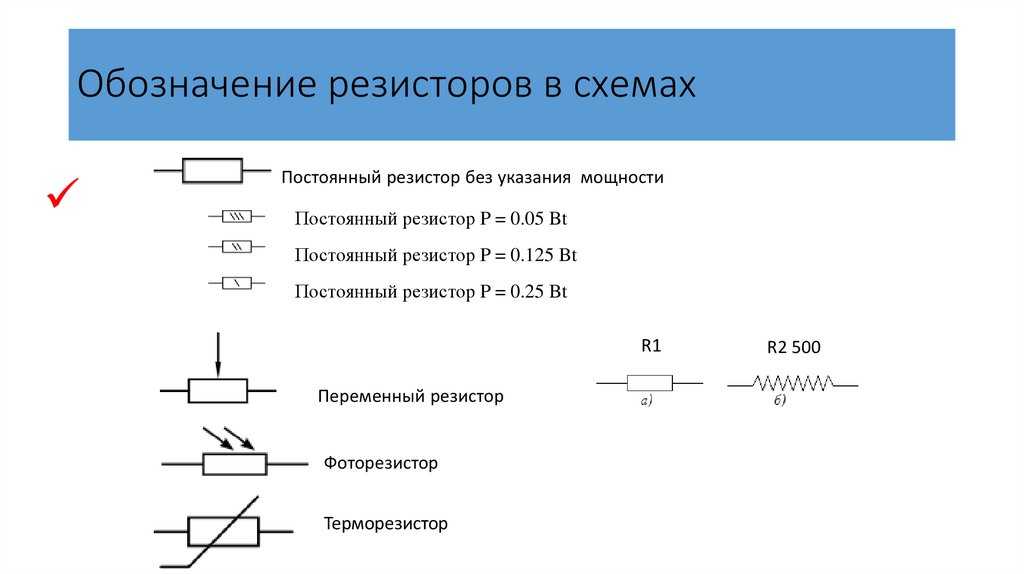

Обозначения и расшифровка
Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.
Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.
Фазный провод L
Буквенное обозначение фазного проводника записывается как L (line). Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.
Нулевой рабочий N
Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.
Нулевой защитный PE
Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник.
Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.
Бесцветные плоские трехжильные провода при монтаже ППВ: как определить?
Определить фазовый и нулевой проводник можно и не по маркировке. Это делается при помощи индикаторной отвертки или мультиметра.
Найти фазовую жилу при помощи индикатора довольно просто. Нужно токопроводящим жалом отвертки прикоснуться к контролируемому участку цепи.
Пальцем руки надо коснуться контактной площадки. Если индикатор загорится, то проверенная жила является фазой. В ином случае – это ноль.
[stextbox id=»alert»]Держаться за металлическую часть отвертки при проверке запрещено! [/stextbox]
Проверка мультитестером трудоемкая, но она дает полную информацию. Для нахождения фазы потребуется естественный заземлитель – батарея отопления, металлическая труба. Мультиметр переводится в режим измерения переменного напряжения.
Предел – выше 220 В. Одним щупом тестера коснитесь проводника, а другим заземлителя. Когда на дисплее появится напряжение, близкое к сетевому (220 В), тогда и найден фазовый проводник.
[stextbox id=»info»] Мультиметр показывает, что фаза отсутствует. Это связано с тем, что цепь разомкнута. При замыкании фаза появится. [/stextbox]
Также мультиметр находит нулевой и заземляющий проводник. Для этого предварительно определяется, где находится фаза.
Тестер переведите в положение проверки переменного напряжения с пределом выше 220 В. По очереди нужно проводить измерение между фазой и другим проводником. Большее число – это значение между фазой и рабочим нулем, меньшее – между фазовой и заземляющей жилой. Такой способ используется редко, лучше находить землю по маркировке и подключению к заземляющим контактам.
Найти фазный кабель можно и при помощи электрической лампочки, вкрутив в патрон. Найдите 2 отрезка электропроводов с оголенными концами – один заземляется. Вторым концом коснитесь жилы.
Если лампа загорится, то это рабочая фаза.
Почему определять фазу и ноль по цвету провода нельзя
По требованиям ПУЭ, проводники имеют свою цветовую маркировку. Полагаться на 100% на такой способ определения не рекомендуется. Возможно, на заводе перепутали кабели, поэтому советуем провести проверку.
При самостоятельном проведении работ можно пометить назначение проводов, особенно если они бесцветные.
Для этого требуется приобрести термоусадочные трубки или изоленту разных окрасок. В соответствии с правилами разрешено делать самостоятельную маркировку не по всей длине электропровода, а только в местах присоединения. Трубку или изоляционную ленту нужно закрепить на соответствующей жиле и записать, какой цвет к какому проводнику относится.
Всегда ли заземление обозначается зелено-желтым проводом
Современные общепринятые стандарты требуют, чтобы земля была отмечена желто-зеленым цветом. Это выглядит как желтая изоляция с продольными ярко-зелеными полосами.
Иногда встречается окраска из поперечных полос.
Порой заземляющий электропровод отмечается желтыми или зеленым оттенком. Аналогичное обозначение должно быть и на схеме.
Проводники, произведенные до 2000 года, имели другую цветовую маркировку. Согласно ей заземление обозначалось черным цветом.
Определение электропроводов – это обязательный этап перед началом электромонтажных работ. Если перепутать фазовый, нулевой и заземляющий проводники, возможна поломка приборов, нарушение электропроводки или даже возгорание в квартире. Узнать, какая жила за что отвечает, можно несколькими способами. Первым – по цвету изоляции проводника. Это распространенный метод. Вторым – по буквенной маркировке. Если электропровод бесцветный, узнать предназначение жил можно с помощью индикаторной отвертки, мультиметра или электрической лампочки.
Полезное видео
Как мультиметром определить плюс и минус?
В электрике часто используется такой термин как «полярность».
Полярность – это состояние системы или тела, различные точки которых имеют противоположные физические свойства. Самыми известными примерами полярности являются противоположные электрические заряды и магнитные полюса. Если говорить об электрическом токе, то один из полюсов называют положительным (на нем меньше электронов), а другой – отрицательным (на нем больше электронов). Если эти два полюса соединить проводом, электроны начнут двигаться от отрицательного полюса к положительному. Это и есть электрический ток. Сегодня поговорим о том, как мультиметром определить плюс и минус.
Contents
- 1 Важность полярности
- 2 Как определить полярность мультиметром
- 3 Как мультиметром определить плюс у диода
- 3.1 Вопрос — ответ
Важность полярности
Она очень важна для электроприборов, поскольку при неправильном подключении они либо просто не начнут работать, либо выйдут из строя.
Положительная полярность обозначается знаком «плюс» (+), отрицательная – знаком «минус» (-).
Чаще всего эти сведения можно получить, обратив внимание на специальную маркировку. Но иногда ее просто нет, тогда придется определить полярность самостоятельно.
Производители видео- и аудиоприборов для обозначения проводов с разным зарядом используют цвета:
- красный – плюс;
- черный – минус.
Но могут быть и другие варианты.
Что же касается электрических сетей, то жилы при разделке кабеля могут иметь различный цвет:
- фазный провод обычно имеет красный или коричневый цвет:
- ноль маркируется синим или черным цветом.
Но на практике эта цветовая схема соблюдается не всегда, поэтому визуальное определение плюса и минуса срабатывает не всегда. Поэтому нужно уметь определять полярность самостоятельно, будь то обычный электрический провод или какой либо электроприбор.
Для этой цели можно использовать вольтметр или мультиметр. Вольтметр есть в доме не всегда, а вот мультиметр в настоящее время является довольно популярным и при этом доступным универсальным тестером.
Как определить полярность мультиметром
Для того чтобы узнать где находится «плюс» или «минус», лучше использовать цифровой мультиметр, на дисплее которого отображается не только цифровой результат измерения, но и его знак. Это сразу наглядно показывает, правильно ли присоединены щупы тестера к проводам электроприбора.
Мультиметр имеет переключатель, позволяющий выбрать режим измерения. Для определения полярности его переводят в режим измерения постоянного напряжения.
Поиск полярности происходит следующим образом:
- Вставить разъемы щупов мультиметра в гнезда на его корпусе. Для подключения черного щупа используется гнездо COM (он соответствует отрицательному полюсу), для красного – VΩmA (положительный полюс).
- Диапазон измерения принимается до 20 В.
- Щупы тестера присоединяют к контактам или проводам прибора, полярность которого нужно определить. Сам прибор включают.
- На дисплее отобразится величина замеряемой характеристики.
В данном случае важно даже не само ее цифровое значение, а знак перед ним.
В данном случае важно даже не само ее цифровое значение, а знак перед ним.Каким может быть результат определения полярности:
- если никакого знака нет — щупы подключены верно – красный на «плюс», черный – на «минус»;
- если же выдается напряжение со знаком (-), значит щупы мультиметра присоединены к контактам неверно, и в данный момент плюсу соответствует контакт, к которому присоединен черный щуп.
В случае если мультиметр аналоговый (то есть со стрелкой), в случае перепутанных полюсов стрелка будет отклоняться относительно нуля в противоположную сторону – то есть будет определяться отрицательное значение напряжения.

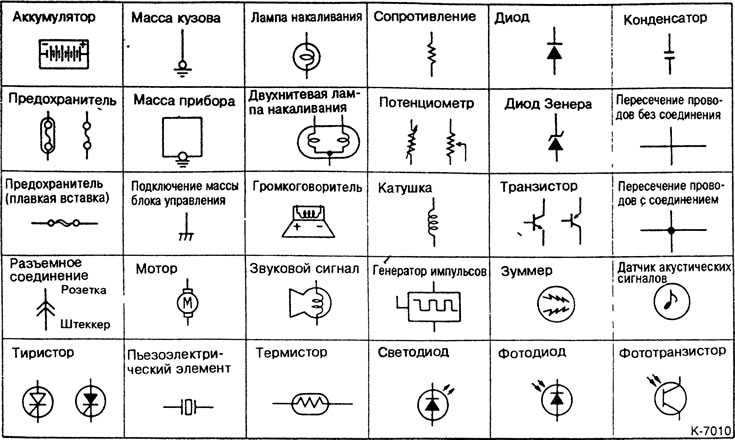

Как мультиметром определить плюс у диода
Поскольку диоды имеют свойство пропускать ток только в одном направлении, неверное их подключение приведет к неработоспособности всей схемы. Поэтому важно знать, где у диода плюс и минус.
Иногда на элементах присутствует маркировка, но часто ее нет, поэтому определение анода и катода приходится проводить другими способами:
- включением диода в цепь;
- используя мультиметр;
- по технической документации.
Самым быстрым и абсолютно надежным способом является универсальный тестер. Чтобы найти плюс и минус, необходимо:
- Перевести мультиметр в режим омметра или проверки диода.
- Затем присоединить красный щуп к одному из выводов проверяемого элемента.
- Далее черный щуп присоединяют ко второму выводу.
- Считать численные значения на дисплее.
Каким может быть результат:
- Исходя из того, что показатели обычно находятся в пределах 500 – 1200 мВ, числовое значение в этих пределах означает, что щупы присоединены верно – красный в аноду (+), черный – к катоду (-).
- Если же на экране тестера возникал единица, обозначающая бесконечность (предельное превышение), значит при подключении щупов полярность перепутана.
Таким образом, вопрос как найти плюс мультиметром решается совсем несложно. Нужно просто внимательно изучить инструкции, прилагаемые как к самому проверяемому прибору, так и к тестеру.
Это нужно для того, чтобы в ходе проверки их не повредить. К примеру, неверно выставив диапазон измерения, можно вывести мультиметр из строя.
Теперь вы знаете, как мультиметром определить плюс и минус.
Вопрос — ответ
Вопрос:
Имя: Кирилл
Ответ: Нет, хотя это и самый удобный способ ее найти. В некоторых случаях можно использовать вольтметр, в других обычную индикаторную отвертку. А кто-то уповает на народные методы вроде сырой картошки.
Вопрос: Можно ли визуально точно определить плюс и минус?
Имя: Фёдор
Ответ: Иногда можно.
Некоторые производители наносят на устройства специальную маркировку, либо придают им определенную форму. К примеру, такие значки как кольцевые полоски или точки наносят на корпус устройства ближе к катоду. Что касается формы, то заострение делается со стороны «плюса», а плоская часть при этом обозначает «минус».
Вопрос: Как определить полярность светодиода без мультиметра, по внешнему виду?
Имя: Азат
Ответ: На эти элементы часто нанесены пиктограммы в виде треугольника и значков, напоминающих по форме буквы «П» и «Т». При этом вершинка треугольника, а также выпуклости на значках П и Т обращены в сторону катода (-).
Вопрос: Для определения полярности лучше иметь аналоговый мультиметр или цифровой?
Имя: Радик
Ответ: Для обычного потребителя в любой ситуации лучшим считается цифровой прибор, поскольку, благодаря дисплею, он дает более наглядный и однозначный результат, не требующий расшифровки.

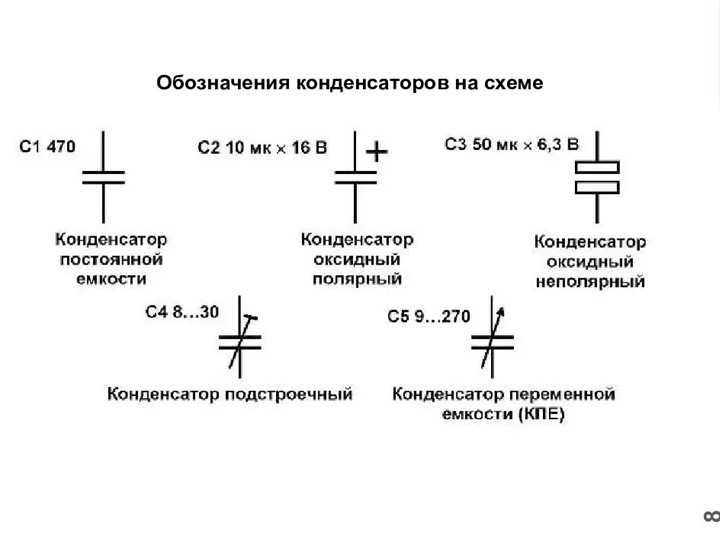

Что означает плюс (+) в обозначении источника напряжения?
спросил
Изменено 2 года, 10 месяцев назад
Просмотрено 1к раз
\$\начало группы\$
Символ плюса в источнике напряжения обозначает наивысший потенциал 9Конец 0014 или это положительный конец ?
Верен ли этот ответ для IEEE, IEC и NEC?
Для знающих это может показаться тривиальным, но я провел исследование и не нашел ответа.
ОБНОВЛЕНИЕ :
Мой вопрос возникает из-за того, что существует поток электронов (настоящий, когда электроны являются носителями заряда) и условный поток (адаптированный, чтобы не думать «негативно» дважды) .
Если плюс означает положительный конец , то электроны движутся в концах в потоке электронов, так как электроны будут двигаться от отрицательного конца к положительному.
Если плюс означает конец с наивысшим потенциалом , то электроны движутся из концов в потоке электронов, поскольку электроны переходят от высокого потенциала к низкому потенциалу.
- напряжение
- символ
\$\конечная группа\$
5
\$\начало группы\$
Это одновременно положительный конец и конец с более высоким потенциалом.
Поскольку электрон имеет отрицательный заряд, его потенциальная энергия ниже, когда он находится под более высоким потенциалом, и наоборот. Таким образом, электроны имеют тенденцию течь к более высоким потенциалам.
\$\конечная группа\$
1
\$\начало группы\$
Когда говорят, что источник напряжения составляет 5 В, это означает, что положительный потенциал будет на 5 В выше, чем отрицательный. Если было -5В, то плюс будет на 5В ниже. Помните, напряжение всегда относительно. Основное соглашение – минус всегда является ссылкой.
Хорошо придерживаться одной точки зрения. Большинство вещей основано на обычном токе, потоке «положительного заряда». Это «положительный заряд», который течет от более высокого потенциала к более низкому. Система, основанная на электронном токе, все перевернет.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Что такое отрицательное напряжение? – Обмен стека электротехники
спросил
Изменено 4 года, 4 месяца назад
Просмотрено 279 тысяч раз
Просто общий вопрос по электронике: что такое отрицательное напряжение, например -5 Вольт?
Насколько мне известно, энергия вырабатывается электронами, блуждающими от отрицательной к положительной стороне источника питания (здесь предполагается мощность постоянного тока). Является ли отрицательное напряжение, когда электроны блуждают от + к -?
Зачем он вообще нужен некоторым устройствам, что в нем такого особенного?
- напряжение
\$\конечная группа\$
10
\$\начало группы\$
В большинстве случаев «разностная» часть представляет собой разницу между некоторым потенциалом и потенциалом земли. Когда кто-то говорит -5v, они говорят, что вы находитесь под землей.Вы также должны иметь в виду, что напряжение является относительным. Итак, как я упоминал ранее, большинство людей ссылаются на «землю»; но что такое земля? Вы можете сказать, что земля — это земля, но как насчет случая, когда у вас есть устройство с батарейным питанием, которое не имеет контакта с землей. В этой ситуации мы должны рассматривать некоторую произвольную точку как «землю». Обычно отрицательная клемма на аккумуляторе — это то, что мы рассматриваем в этой ссылке.
Теперь рассмотрим случай, когда у вас последовательно соединены 2 батареи. Если бы оба были 5 вольт, то вы бы сказали, что у вас всего 10 вольт.
Но предположение, что вы получаете 0/+10, основано на «земле» как на отрицательной клемме батареи, которая не касается другой батареи, а затем на 10 В как на расположении положительной клеммы, которая не касается другой батареи.
касаясь другой батареи. В этой ситуации мы можем принять решение, что мы хотим сделать соединение между двумя батареями нашей «землей». Это приведет к +5 В на одном конце и -5 В на другом конце.
Вот что я пытался объяснить:
+10В +++ +5В
| |
| | < Аккумулятор
| |
+5В --- 0В
+++
| |
| | < Другая батарея
| |
0В --- -5В
\$\конечная группа\$
8
\$\начало группы\$
Представьте, что вы измеряете высоту автомобиля. Вы можете взять рулетку и измерить расстояние от земли до крыши автомобиля. «Крыша этой машины находится на высоте 4 фута над землей».
Вы также можете встать на крышу машины и свесить ту же рулетку на землю. «Земля находится на 4 фута ниже крыши этой машины».
Напряжение работает так же. Знак минус — это просто условность, точно так же, как автомобиль имеет одинаковую высоту, независимо от того, как вы ее измеряете.
Переверните выводы мультиметра, и отрицательный знак исчезнет.
\$\конечная группа\$
6
\$\начало группы\$
Напряжение – это разность потенциалов. Если я подключаю клемму A устройства к потенциалу 30 вольт, а клемму B к потенциалу 20 вольт. Потенциал от А до В равен 10 вольт, но потенциал от В до А равен - 10 вольт.
Представьте себе высокое здание Чтобы подняться с 30 этажа на 20 этаж, вы спуститесь на 10 этажей.
\$\конечная группа\$
\$\начало группы\$
ну почему бы и нет..
Сказать, что у вас есть напряжение +5 В в точке A, означает, что точка A на 5 вольт больше положительного, чем выбранная вами земля.
Сказать, что у вас есть напряжение -5 В в точке B, означает, что «земля» на 5 вольт больше положительной, чем точка B.
Знак просто указывает полярность напряжения по отношению к узлу земли.
\$\конечная группа\$
\$\начало группы\$
На первую часть этого вопроса уже дан очень хороший ответ.
Что касается второй части, вы могли бы взять самую низкую клемму питания от источника питания и назвать это 0 В, тогда все остальные напряжения будут положительными. Однако для многих схем это было бы очень неудобно. Например, обычные источники питания для схемы операционного усилителя имеют напряжение +12 В и -12 В. Вы можете перемаркировать выход -12 В как «землю», тогда старая земля будет +12 В, а старая + 12 В будет +24 В. Кроме того, все ваши сигналы будут привязаны к +12 В, и вам придется учитывать это каждый раз, когда вы измеряете вещи. Кроме того, большая часть энергии используется между самым высоким и средним выходом (по сути, заряд в верхнем выходе изначально был получен от среднего выхода и хочет вернуться туда), то же самое с самым низким выходом.
В целом проще пометить средний вывод 0V (земля) и работать с положительным и отрицательным напряжением.
Игнорирование заземления. В реальной жизни часто земляной выход питания буквально заземлен, и думать, что вся Земля находится под напряжением +12 В, было бы просто странно.
\$\конечная группа\$
\$\начало группы\$
Некоторые ОУ, например ветеран 741, требуют их питания в виде двух напряжений, одного положительного, а другого отрицательного по отношению к земле или нулевому уровню сигнала на входе и выходе. В этом контексте естественно говорить о питание составляет +15 В и -15 В (это значения, обычно указанные для 741) 9{B} \vec{E}.d\vec{\ell}, \$
где \$\vec{E}\$ — электрическое поле на пути интегрирования.
\$V_{AB}\$ становится отрицательным или положительным (или просто нулем) в соответствии с этим интегрированием. Например, если поменять местами точки \$A\$ и \$B\$, знак изменится.
\$\конечная группа\$
\$\начало группы\$
Если, например, ваш источник питания показывает землю, 5 В, -5 В, тогда ваша клемма заземления положительна на -5 В, таким образом вы получаете 5 В от земли. Если вы используете клеммы 5 В и -5 В, то вы будете использовать -5 В в качестве земли, и вы получите 10 В от клеммы 5 В. Если, скажем, есть клемма 3 В, вы получите 8 В от клеммы 3 В, используя - 5В в качестве земли. Простой вопрос, простой ответ, люди. Я, наверное, знаю об этом меньше, чем все остальные, кто комментировал здесь.
\$\конечная группа\$
\$\начало группы\$
Ну, просто чтобы добавить свои пять копеек, скажем, у вас есть незаземленное устройство. При +10 вольт вы ожидаете, что ток пойдет от батареи, через виджет, а потом... куда? Это всего лишь 10 вольт, поэтому дуга через воздух на землю на самом деле невозможна, но она может пройти через корпус в руку пользователя, или заряд может просто остаться на дальнем конце виджета.
