Как обозначается трансформатор на схеме: Обозначение трансформатора на схеме

Обозначение трансформатора на схеме

В электрических схемах очень часто возникает необходимость в повышении или понижении напряжения. Для выполнения таких преобразований существуют специальные устройства – трансформаторы. В конструкцию прибора входят обмотки в количестве две и более, намотанные на ферромагнитный сердечник. Поэтому обозначение трансформатора на схеме осуществляется, исходя из конкретной модели и конструктивных особенностей.

Основные типы и принцип действия трансформаторов

Существуют различные типы трансформаторов, отображаемые соответственно на электрических схемах. Например, при наличии только одной обмотки, такие устройства относятся к категории автотрансформаторов. Основные конструкции этих приборов, в зависимости от сердечника, бывают стержневые, броневые и тороидальные. Они имеют практически одинаковые технические характеристики и различаются лишь по способу изготовления. Каждое устройство, независимо от типа, состоит из трех основных функциональных частей – магнитопровода, обмоток и системы охлаждения.

Схематическое изображение трансформатора тесно связано с принципом его работы. Все особенности конструкции отражаются в электрической схеме. Очень хорошо просматривается первичная и вторичная обмотка. К первичной обмотке поступает ток от внешнего источника, а с вторичной обмотки снимается уже готовое выпрямленное напряжение. Преобразование тока происходит за счет переменного магнитного поля, возникающего в магнитопроводе.

Схематическое обозначение трансформаторов

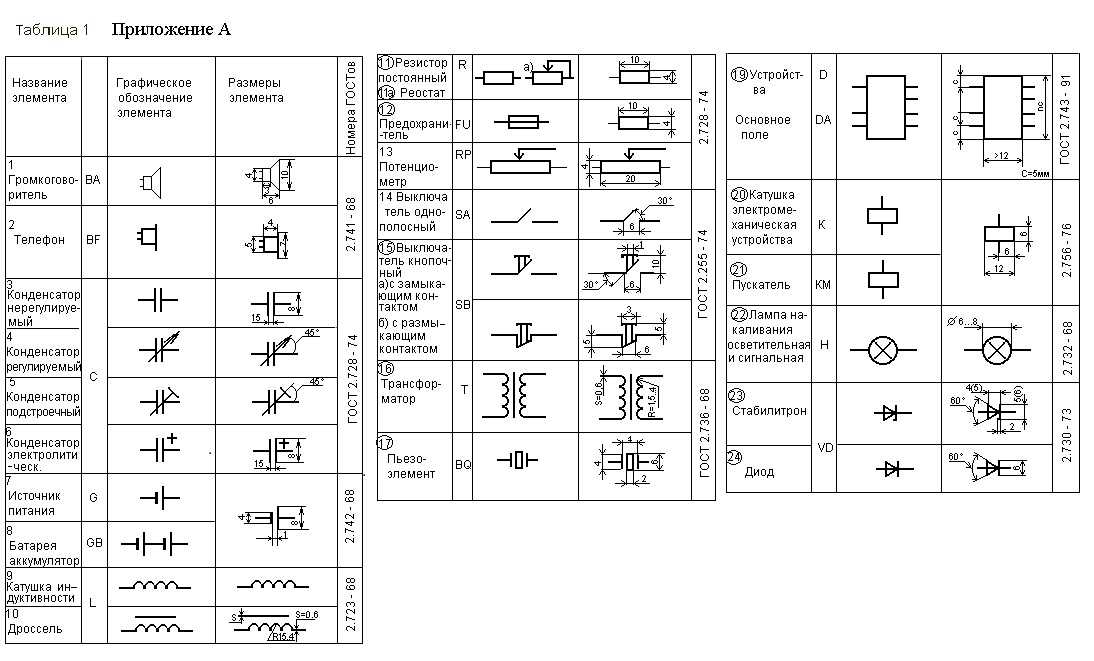

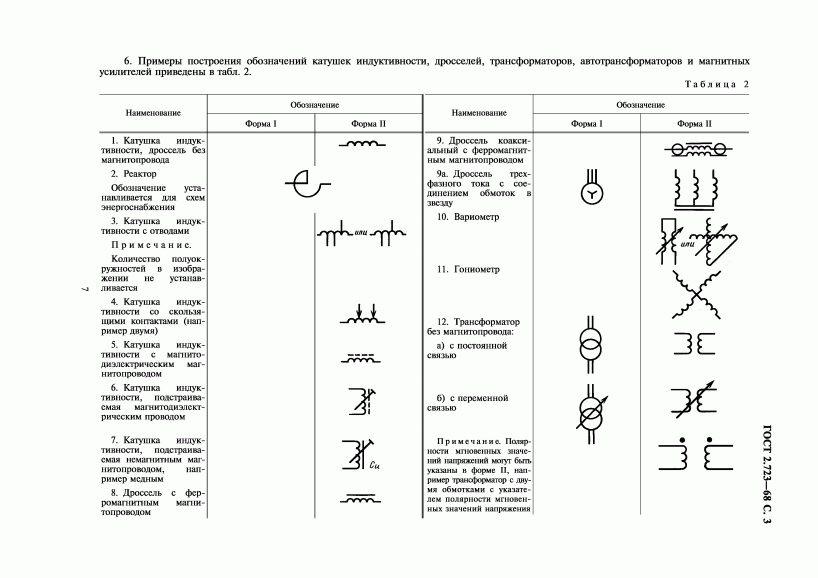

Изображение трансформаторов на схемах определяется ГОСТами, разработанными еще при СССР. С незначительными изменениями и дополнениями они продолжают действовать и в настоящее время. В этом документе определены все известные виды трансформаторов, автотрансформаторов и их условные графические изображения, которые могут выполняться ручным способом или с помощью специальных компьютерных программ.

Условные графические изображения трансформаторов и автотрансформаторов могут быть построены тремя основными способами:

• Упрощенная однолинейная схема (чертеж 1) отображает трансформаторные обмотки в виде двух окружностей. Их выводы показываются одной линией, на которую черточками наносится количество этих выводов.
• Для автотрансформаторов предусмотрена развернутая дуга (чертеж 2), отображающая сторону более высокого напряжения.
• Упрощенные многолинейные обозначения обмоток трансформаторов и автотрансформаторов (чертежи 3 и 4) такие же, как и на однолинейных схемах.

Исключения составляют обозначения выводов обмоток, представленные в виде отдельных линий. Кроме того, существуют развернутые обозначения обмоток, изображаемые в виде полуокружностей, соединенных в цепочку (). В данной схеме не устанавливается число полуокружностей и направление выводов обмотки. Начало обмотки обозначается точкой .

В зависимости от конструкции, трансформаторы отображаются на схемах следующим образом: трансформатор без магнитопровода с постоянной связью (рисунок 1) и с переменной связью (рисунок 2). Полярность мгновенных значение напряжения (рисунок 3) представлена на примере трансформатора с двумя обмотками и указателями полярности. Трансформаторы с магнитодиэлектрическими магнитопроводами обозначаются как обычный (рисунок 4) и подстраиваемый (рисунок 5).

Существуют и другие схематические обозначения, отображающие количество фаз, расположение отводов, тип соединения (звезда или треугольник) и другие параметры.

• Чертеж 1 – ступенчатое регулирование трансформатора.
• Чертеж 2 – однофазный трансформатор с ферромагнитным сердечником. Между обмотками имеется экран.
• Чертеж 3 – дифференциальный трансформатор. Местом отвода служит средняя точка одной из обмоток.

• Чертеж 4 – однофазный трансформатор с тремя обмотками и ферромагнитным сердечником.
• Чертеж 5 – трехфазный трансформатор с ферромагнитным сердечником. Соединение обмоток выполнено звездой. В одном из вариантов может быть вывод средней нейтральной точки.
• Чертеж 6 – трехфазное устройство с ферромагнитным магнитопроводом (сердечником). Соединение обмоток выполнено по схеме звезда-треугольник с выводом средней нейтральной точки.

• Чертеж 7 – трансформатор, рассчитанный на три фазы. Обмотки соединяются комбинированно методом звезды и зигзага с выводом средней точки.
• Чертеж 8 – тип устройства такой же, как и на предыдущих чертежах. Основное соединение – звезда, при необходимости регулировки под нагрузкой используется треугольник-звезда с выводом нейтральной точки.

• Чертеж 9 – три фазы, три обмотки, соединенные по схеме звезда-звезда.
• Чертеж 10 – схема вращающегося трансформатора. Таким способом обозначаются обмотки статора и ротора, соединенные между собой. Схема может меняться, в зависимости от конструкции и назначения машины.
• Чертеж 11 – типовое устройство, в котором одна обмотка соединена звездой, а две другие обмотки – обратными звездами. Из двух обмоток выведены нейтральные точки, соединенные с уравнительным дросселем.

• Чертеж 12 – группа трансформаторов, состоящая из трех однофазных устройств с двумя обмотками, соединенными по схеме звезда-треугольник.
• Чертеж 13 – схема однофазного автотрансформатора с ферромагнитным сердечником.
• Чертеж 14 – однофазный автотрансформатор с функцией регулировки напряжения.

• Чертеж 15 – трехфазный автотрансформатор с ферромагнитным сердечником и обмотками, соединенные звездой.
• Чертеж 16 – автотрансформатор на девять выводов.
• Чертеж 17 – однофазный автотрансформатор с третичной обмоткой.

Существуют и другие конструкции трансформаторных устройств, которые отображаются на электрических схемах:

• С одной вторичной обмоткой (рисунок 18).
• Две вторичные обмотки и один магнитопровод (рисунок 19).
• Два магнитопровода и две вторичные обмотки. Если магнитопроводов более двух, их можно не изображать (рисунок 20).
• Шинный трансформатор тока с нулевой последовательностью и катушкой подмагничивания (рисунок 21).

Соединение типа звезда и треугольник для электродвигателей при помощи колодки для электродвигателей

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Чем отличается фазное напряжение или ток, от линейного

Подключение электродвигателя: схемы, проверка, видео

Обозначение выводов и группы соединений двухобмоточных трансформаторов

Подробности

Категория: Трансформаторы

• трансформатор
• контакты и соединения
• обмотки

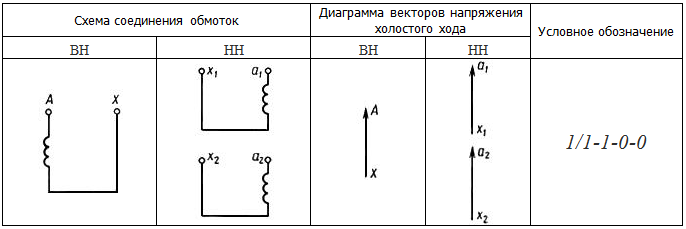

Согласно ГОСТ 11677—85 начала обмоток двухобмоточного однофазного трансформатора обозначают буквами Л и а, концы — X и х. в трехфазных двухобмоточных трансформаторах начала и концы обмоток обозначают соответственно буквами А,
B, С; а, B, с и X, К, z; х, у, г. Прописные буквы относятся к обмоткам высшего напряжения, а строчные — к обмоткам низшего напряжения. Зажимы нейтрали при соединении в звезду обозначают Оно. Понятия начала и конца обмотки условны.
Расположение выводов на крышке двухобмоточных трансформаторов показано на рис. 1.

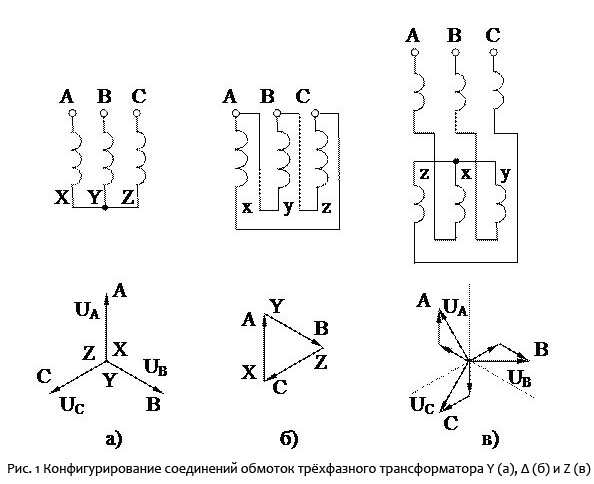

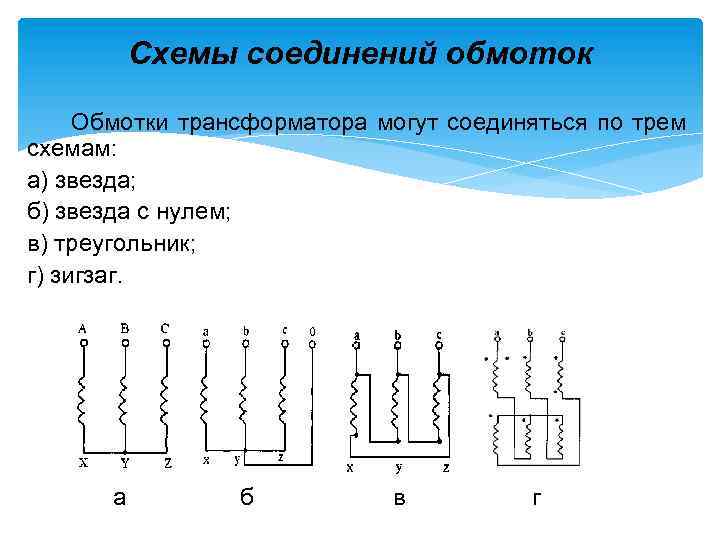

в трехфазных трансформаторах применяют следующие схемы соединений: Y/Y. Д/Д’ a/z, у/л. a/Y. Y/z<Y-соединение звездой, д — треугольником, z — зигзаг-звездой; в числителе указаны соединения обмотки высшего напряжения, в знаменателе — низшего напряжения) *.

Эти схемы образуют 12 различных групп соединений со сдвигом фаз линейных ЭДС первичной и вторичной обмоток от О до 330° через 30°. Этот сдвиг фаз принято характеризовать положением стрелок часов, причем вектор ЭДС обмотки высшего напряжения совмещают с большой (минутной) стрелкой часов и всегда устанавливают на цифре 12, а вектор ЭДС обмотки низшего напряжения соответствует малой (часовой) стрелке; положение последней зависит от сдвига фаз ЭДС обеих обмоток.

Например, сдвиг фаз 0° соответствует 12 ч (обе стрелки совпадают), и такое соединение называют группой 0; сдвигу фаз 180° соответствует группа 6.

* В литературе (см. ГОСТ 3484—77) можно встретить обозначения: Д — соединение треугольником; У — соединение звездой.

Рис.  1.  Расположение  выводов  на крышке двухобмоточных трансформаторов:  а — трехфазных мощностью 5—6300 кВ«А с высшим напряжением до 35 кВ; б — однофазных всех номинальных мощностей и напряжений

Рис. 2, Схемы основных групп соединений обмоток трехфазных трансформаторов и обозначения зажимов

Рис. 3. Сводные данные групп соединений обмоток трехфазных трансформаторов

Схемы Y/Y» А/A. A/Z могут образовывать четные группы 2,4,6,8,10,0; схемы Y/A, А /Y» Y/z ~~ нечетные группы I, 3,59 7,9,11. Группы 0 и 6 являются основными четными группами, а группы 11 и 5 — основными нечетными группами.
На рис. 2 даны схемы основных групп соединений трансформаторов; обмотки, находящиеся на одном стержне, изображены одна под другой; стрелками показаны направления ЭДС. Остальные группы являются производными; они образуются путем круговой перемаркировки зажимов без изменения самих
внутренних соединений (рис. 3). Из группы 0 образуются группы 4 и 8, из группы 6 — группы 10 и 2, из групп 11 и 5 — соответственно группы 3, 7 и 9, 1.

В СССР были стандартизованы (ГОСТ 11677—85) группы Y/Y”0′ Y/Y/A’ll с выводом в случае надобности нейтрали звезды.

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• Трансформаторы
• Справка
• org/ListItem”> Термосифонный и адсорбционный фильтры трансформаторов

Еще по теме:

• Схемы соединений обмоток трехфазных трансформаторов
• Схемы соединения обмоток автотрансформаторов
• Схемы и группы соединения обмоток трансформаторов
• Холодная стыковая сварка проводов в трансформаторах
• Группы соединений обмоток трансформаторов

Трансформаторы

Символы электрических трансформаторов — Символы однолинейных трансформаторов

Ниже приведен список различных типов символов трансформаторов. Список символов однострочного трансформатора приведен ниже в конце поста.

Трансформатор с двумя обмотками

Это общий символ трансформатора с двумя обмотками, представленный одной линией. Двухобмоточные трансформаторы состоят из двух обмоток, соединенных вместе посредством переменного магнитного потока.

Однофазный двухобмоточный трансформатор

Это SLD (однолинейная схема) представление однофазного двухобмоточного трансформатора. Такой трансформатор имеет две обмотки, то есть первичную и вторичную, которые используются одной фазой. Он имеет две первичные клеммы и две вторичные клеммы.

Трансформатор с воздушным сердечником

Эти символы обозначают трансформатор с воздушным сердечником. Трансформатор с воздушным сердечником не имеет магнитного сердечника, вместо этого обмотка намотана на пластик (немагнитный материал) или сердечник отсутствует вовсе. В магнитном сердечнике есть потери в сердечнике, которые увеличиваются с частотой, поэтому трансформатор с воздушным сердечником используется для радиочастотных приложений.

Трансформатор с реактором насыщения

Это тип трансформатора, сердечник которого можно специально насыщать. Насыщение сердечника — это точка, в которой сердечник полностью намагничен и создает максимальный магнитный поток. Насыщение сердечника контролируется с помощью управляющей обмотки постоянного тока. Во время насыщения реактивное сопротивление уменьшается, что приводит к увеличению тока.

Трансформатор с железным сердечником

Сердечник этого трансформатора состоит из железа. Железо обладает высокой магнитной проницаемостью, что позволяет ему проводить большой магнитный поток, что увеличивает индукцию между обмотками. Недостатком железного сердечника являются потери на вихревые токи (потери в сердечнике), которые зависят от частоты питания. Таким образом, они используются для низкочастотных приложений.

Трансформатор с ферритовым сердечником

Этот символ обозначает трансформатор с ферритовым сердечником. Феррит представляет собой магнитный материал с очень высокой магнитной проницаемостью, которая увеличивает магнитный поток внутри сердечника трансформатора. Кроме того, феррит имеет очень низкую электропроводность, что снижает потери на вихревые токи внутри сердечника.

Трансформатор переменного тока

Трансформатор переменного тока — это тип трансформатора, который может обеспечить переменное вторичное напряжение из того же первичного напряжения. Он может изменять выходное напряжение, изменяя количество витков, используя разные точки ответвления или переменную связь. Вариак — самый распространенный автотрансформатор переменного тока.

Однофазный трансформатор с отдельной обмоткой

Это SLD-представление однофазного трансформатора с отдельными обмотками для первичной и вторичной клемм. Двойная пунктирная линия представляет две клеммы для каждой обмотки.

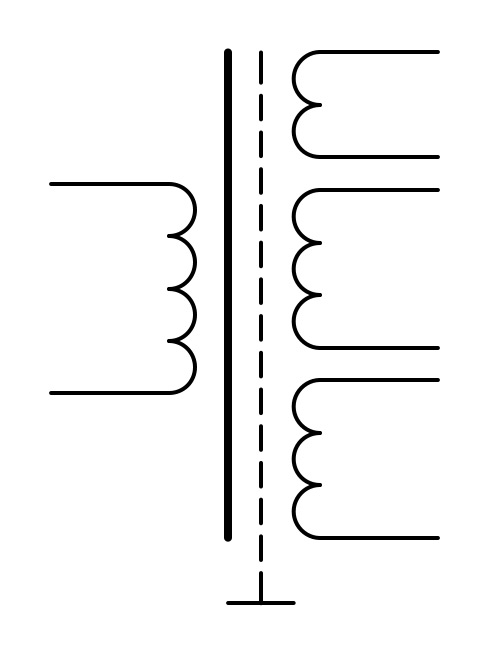

Экранированный трансформатор

Экранированный трансформатор имеет электростатический экран между первичной и вторичной обмотками, который предотвращает передачу огромных скачков напряжения и высокочастотного шума. Экран заземлен & Емкость между экраном и первичной обмоткой предотвращает передачу шума из-за высокой частоты.

Трансформатор регулирования тока

Трансформатор такого типа обеспечивает постоянный ток даже при повышении или понижении напряжения. Трансформатор с запасным сердечником регулирует ток путем насыщения сердечника с помощью управляющей обмотки постоянного тока.

Трансформатор регулирования напряжения

Регулирование напряжения трансформатора означает поддержание постоянного вторичного напряжения в диапазоне нагрузки. Этот тип трансформатора регулирует свое напряжение, т.е. обеспечивает постоянное напряжение при увеличении или уменьшении тока нагрузки.

Трансформатор с подвижным магнитом

Как следует из названия, напряжение в катушке этого трансформатора индуцируется движением магнита в непосредственной близости от катушки. В фонокартридже используется трансформатор ММ, который преобразует движение иглы в электрический сигнал за счет перемещения магнита, прикрепленного к его кончикам.

Трансформатор с регулируемым сердечником

Такой тип трансформатора имеет регулируемый сердечник, который увеличивает или уменьшает потокосцепление между обмотками для увеличения или уменьшения протекающего тока.

Трансформаторы такого типа используются для регулирования тока при сварке.

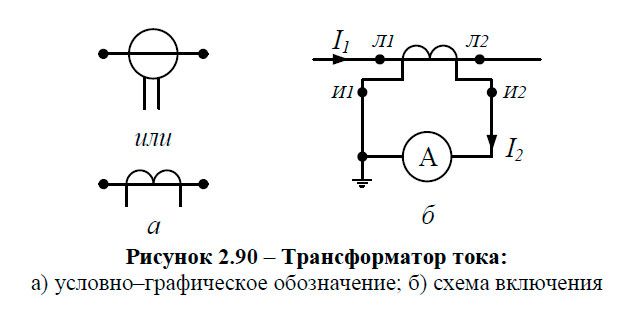

Трансформатор тока

Трансформатор тока — тип измерительного трансформатора, используемый для снижения сильного переменного тока в линии до безопасного уровня для целей измерения. Ток, создаваемый во вторичной обмотке, пропорционален току в первичной обмотке (проводнике) и измеряется путем подключения к нему обычного амперметра.

Трансформатор тока с двумя сердечниками

Трансформатор тока такого типа имеет два сердечника. Через оба сердечника трансформатора проходит один проводник (первичный). Двойной сердечник трансформатора увеличивает мощность трансформатора.

Трансформатор тока с двумя сердечниками и двумя вторичными линиями

Это трансформатор тока с двумя сердечниками, каждый из которых имеет два сердечника с отдельной вторичной обмоткой. Каждая обмотка имеет разное соотношение витков, что обеспечивает доступ к двум различным значениям тока для каждой отдельной обмотки.

Трансформатор тока с 3 проводниками

Такой тип ТТ также известен как CBCT (Трансформатор тока уравновешивания сердечника). Он имеет 3 первичных проводника (3 фазы), проходящих через его сердечник. Суммарная векторная сумма тока в нормальном состоянии равна нулю. Когда есть ток замыкания на землю, разница появляется через CBCT, который подключен к системе сигнализации.

Одноядерный ТТ с двумя вторичными и 3 первичными проводниками

Этот символ обозначает трансформатор тока, имеющий 2 вторичные обмотки на одном сердечнике. Через его сердечник проходят 3 первичных проводника. Индивидуальная вторичная обмотка обеспечивает различный номинальный ток и соотношение витков.

Одноядерный трансформатор тока с двумя вторичными обмотками

Такой тип трансформатора тока имеет две вторичные обмотки на одном сердечнике. Каждая обмотка обеспечивает разное соотношение витков, предлагая разные номинальные токи.

Дроссель

Дроссель состоит из двух отдельных обмоток, намотанных на один и тот же сердечник в противоположных направлениях. Он используется для блокировки высокочастотного тока, в то время как он позволяет постоянный ток и переменный ток с низкой частотой.

Понижающий трансформатор

Понижающий трансформатор — это тип трансформатора, который преобразует высокое первичное напряжение в низкое вторичное. Он также преобразует низкий первичный ток в высокий вторичный ток. Понижающий трансформатор имеет меньшее количество витков во вторичной обмотке, чем в первичной. Преобразование зависит от коэффициента трансформации трансформатора.

Повышающий трансформатор

Повышающий трансформатор преобразует низкое первичное напряжение в высокое вторичное. Он также преобразует высокий первичный ток в низкий первичный ток. Он в основном используется для линейной передачи, чтобы уменьшить потери в линии, возникающие в линии передачи, а также для удовлетворения требований к напряжению в цепи. У него меньше первичных витков, чем вторичных витков.

Трансформатор с центральным отводом

Трансформатор с центральным отводом имеет точку ответвления в центре вторичной обмотки, что позволяет нам получить доступ к половине числа витков вторичной обмотки. Напряжение между центральной точкой ответвления и любым концом обмотки составляет половину напряжения полной обмотки.

Трансформатор с полярностью обмотки

Полярность обмотки трансформатора обозначается точками. если ток входит в первичную пунктирную клемму, напряжение, индуцированное во вторичной пунктирной клемме, будет положительным. Если ток покидает первичную пунктирную клемму, напряжение, индуцированное во вторичной пунктирной клемме, будет отрицательным. Они в основном используются для параллельного подключения трансформаторов для увеличения их мощности.

Трехобмоточный трансформатор

Помимо первичной и вторичной обмотки, существует еще одна обмотка, называемая третичной обмоткой, поэтому она известна как трехобмоточный трансформатор. Не путайте это с 3-фазным трансформатором, потому что 3-фазный трансформатор имеет только 2 обмотки, то есть первичную и вторичную. Третичная обмотка используется для обеспечения реактивной мощности, где это необходимо, или для питания вспомогательной нагрузки с различными уровнями напряжения и мощности.

Автотрансформатор

Трансформатор такого типа имеет только одну катушку. Витки катушки разделены в фиксированной пропорции, которая действует как первичная и вторичная одновременно. между катушкой и вторичным напряжением отсутствует электрическая изоляция, что является результатом как самоиндукции, так и электропроводности. Небольшой размер, более низкая стоимость и высокая эффективность являются основными преимуществами автотрансформатора.

Однофазный автотрансформатор

Этот символ SLD обозначает однофазный автотрансформатор. Он имеет только одну обмотку, которая используется одним и тем же фазным проводом. Есть две входные клеммы, а также две выходные клеммы, взятые из одной катушки. Они используются для однофазных приложений.

Переменный автотрансформатор

Переменный автотрансформатор, также известный как Variac, имеет скользящую щетку, которая непрерывно перемещается по обмотке, увеличивая или уменьшая коэффициент трансформации трансформатора. Напряжение во вторичной обмотке меняется из-за изменения коэффициента трансформации.

Автотрансформатор с железным сердечником

Этот символ обозначает автотрансформатор, обмотка которого намотана на сердечник из железа. Железный сердечник увеличивает магнитный поток, что увеличивает самоиндукцию между витками.

Трехфазный трансформатор напряжения

Этот символ обозначает трехфазный трансформатор напряжения. Он состоит из 6 обмоток, намотанных на один сердечник. На каждой стороне по 3 обмотки, то есть первичная и вторичная. Однако обмотки могут быть соединены в любой из этих двух наиболее распространенных конфигураций звезда или треугольник.

Трехфазный трансформатор, соединенный звездой

Первичная и вторичная обмотки такого трехфазного трансформатора соединены вместе в звезду или звезду. Конфигурация «звезда» представляет собой 4-проводную 3-фазную систему с нейтральным выводом.

3-фазный трансформатор – асинхронный регулятор

Индукционный регулятор представляет собой электрическую машину переменного тока, аналогичную асинхронному двигателю, используемую для обеспечения постоянного переменного напряжения. Первичная и вторичная обмотки соединены последовательно. Его выходное напряжение зависит от коэффициента трансформации, и он может обеспечивать постоянное напряжение в диапазоне от 0 до максимального выходного напряжения.

3 однофазных трансформатора, соединенных звездой/звездой

Этот символ используется для трех однофазных трансформаторов, первичная и вторичная обмотки которых соединены звездой. Конфигурация звезды получается путем объединения одного конца всех трех обмоток в нейтральную точку.

Трехфазный автотрансформатор, соединенный звездой

Этот символ означает, что конфигурация звезды представляет собой трехфазный автотрансформатор. В трехфазном автотрансформаторе всего три обмотки, которые действуют как первичная и вторичная обмотки. Может быть несколько точек ответвления для переменного вторичного напряжения.

3-фазный трансформатор, соединенный звездой-треугольником

Также известный как 3-фазный трансформатор звезда-треугольник (или звезда/треугольник) представляет собой 3-фазный трансформатор, первичная обмотка которого соединена вместе по схеме звезда или звезда, а вторичная обмотка подключен по схеме треугольник. Он преобразует трехфазную трехпроводную систему в трехфазную четырехпроводную. вторичная обмотка соединена звездой или звездой. Он преобразует 4-проводную (трехфазную) систему в 3-проводную (трехфазную) систему.

3-фазный трансформатор, соединенный по схеме звезда-треугольник, с переключателем ответвлений

Этот символ обозначает 3-фазный трансформатор, соединенный по схеме звезда-треугольник с переключателем ответвлений. Переключатель ответвлений используется для регулирования выходного напряжения путем изменения коэффициента трансформации трансформатора. Устройство РПН переключается между многими точками ответвления, обеспечивая переменное передаточное отношение.

3-фазный трансформатор, соединенный звездой/звездой, с точками подключения

Это трехфазный трансформатор, соединенный по схеме «звезда-звезда», с несколькими точками ответвления для переменного напряжения. Каждая точка подключения обеспечивает фиксированное выходное напряжение в зависимости от соотношения витков относительно первичной обмотки.

3-фазный трансформатор, соединенный звездой-зигзагом

Первичная обмотка такого типа 3-фазного трансформатора соединена звездой или звездой, а вторичная обмотка соединена зигзагом или звездой. Каждая фаза зигзагообразного трансформатора состоит из двух половинок. Зигзагообразная конфигурация обеспечивает нейтраль для заземления или питания однофазной нагрузки.

Ниже приведен список символов однолинейного трансформатора.

Родственные электрические и электронные символы:

• Основные электрические и электронные символы
• Символы двигателей
• Символы генератора и генератора переменного тока
• Обозначения резисторов
• Обозначения конденсаторов
• Символы индуктора
• Символы предохранителей и автоматических выключателей
• Символы переключателей и кнопок
• Символы реле
• Символы диодов
• Транзистор, MOSFET и IGFET Обозначения
• Символы тиристора, диака и симистора
• Электронные логические схемы и символы программирования
• Символы цифровых логических элементов
• Символы цифровых триггеров и защелок
• Символы электронных фильтров

URL-адрес скопирован

Полное руководство по схеме силового трансформатора

Когда дело доходит до трансформаторов, довольно часто можно услышать силовые трансформаторы, поэтому эта статья будет сосредоточена на схеме силового трансформатора, а также на различных типах трансформаторов. включая повышающие трансформаторы.

Кроме того, важно обсудить и детали трансформатора.

В этой статье DAELIM, один из лучших производителей силовых трансформаторов в мире, предоставит вам всю необходимую информацию, необходимую для того, чтобы вы поняли, что такое схемы силовых трансформаторов.

Но во-первых, очень важно, чтобы вы сначала изучили основы трансформатора, прежде чем мы рассмотрим схемы силового трансформатора, чтобы вы не запутались, когда мы будем углубляться в статью.

Трансформатор, устанавливаемый на плите

Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите

Получить актуальное предложение

Трансформатор сухого типа

Тип: литая смола; Номинальная мощность: до 25 МВА; Номинальное напряжение: до 36 кВ;

Получить последнюю цитату

Полюсный трансформатор

TypeCSP тип Частота: 50/60 Гц; Номинальная мощность: 5~167 ква

Получить актуальное предложение

Масляный трансформатор

Частота: 50/60 Гц Номинальное напряжение: 10кв, 20кв, 30кв Номинальная мощность: 400~2500ква

Получить последнюю цитату

Вот некоторые другие статьи, которые могут вам понравиться:

IEC 60076 -24:2020: Спецификация силовых трансформаторов с регулированием напряжения

-IEC 60076-24: Спецификация силовых распределительных трансформаторов с регулированием напряжения (VRDT). Daelim производит силовой трансформатор с 1996 года.0008

– 3-ФАЗНЫЙ ТРАНСФОРМАТОР НА ПЛОЩАДКЕ представляет собой высокоинтегрированный трансформатор. Он широко используется в системах электроснабжения. Узнайте больше о 3-ФАЗНЫХ ТРАНСФОРМАТОРАХ (в том числе о том, как их купить) в этом новом руководстве.

2021 Полное руководство по трансформатору электростанции

– Изучите основы трансформатора электростанции, в том числе, что это такое, как он работает, типичные характеристики, области применения и пользовательские параметры.

14+FAQ О СИЛОВОМ ТРАНСФОРМАТОРЕ НА ПОДСТАНЦИИ

– Силовые трансформаторы на подстанциях играют жизненно важную роль в распределении электроэнергии своим потребителям, особенно другим типам трансформаторных подстанций. Эта статья предоставит вам полную информацию по этой теме.

Повышающая подстанция и ее значение в распределении электроэнергии

-Daelim предоставляет углубленный анализ повышающей подстанции. Читайте дальше и поймите, о чем идет речь и ее значение в распределении энергии!

Что такое Трансформеры вообще?

Итак, прежде чем мы рассмотрим, что такое силовые трансформаторы, вы должны сначала узнать, что такое трансформатор в целом, чтобы вы могли легко понять различные типы трансформаторов в этой статье.

Трансформатор — это электрооборудование, работающее по принципу индукции. Проще говоря, трансформаторы используются для передачи электрической энергии с определенного уровня напряжения на другой уровень напряжения.

Первый трансформатор существовал в начале 1880-х годов и, конечно, он не был таким функциональным по сравнению с современными трансформаторами. Однако очень впечатляло, что производителям той эпохи удалось создать действующий трансформатор.

Со временем трансформеры постоянно модифицировались, начиная с размера (поскольку первые несколько трансформеров были огромными). Первое коммерческое использование трансформатора было использовано несколько лет спустя.

Чтобы узнать все о Электрический опорный трансформатор

Какие существуют типы трансформаторов?

В современном поколении было разработано множество типов трансформаторов с различными функциями, частями и принципами работы.

Тем не менее, вы сможете легко понять все вышеперечисленное, когда мы углубимся в статью.

Начнем с отличий однофазного трансформатора от трехфазного.

Однофазный трансформатор

Однофазный трансформатор относится к категории силовых трансформаторов и используется для однофазного переменного тока или переменного тока. Это означает, что этот тип трансформатора сильно зависит от цикл напряжения, работающий в единой временной фазе.

В основном отношение первичных обмоток ко вторичным обмоткам будет определять изменение тока.

трансформатор на опоре и однофазный трансформатор

Трехфазный трансформатор

С другой стороны, трехфазная система питания используется из соображений рентабельности, поскольку по сравнению с однофазными трансформаторами ее эксплуатация стоит дороже и поддерживать. Но по габаритам однофазные трансформаторы легче транспортировать, так как они имеют меньший вес и меньший вес.

Трехфазная система питания используется из-за ее экономической эффективности по сравнению с однофазными трансформаторами. Однако, учитывая размер и простоту транспортировки, подходят однофазные трансформаторы.

Кроме того, они подразделяются на типы сердечника и типы оболочки.

Тип сердечника

Тип сердечника — это тип трансформатора, обе обмотки которого размещены на боковых стержнях. Кроме того, трансформаторы с сердечником в основном имеют две магнитные цепи.

Тип корпуса

С другой стороны, трансформаторы корпусного типа имеют только одну магнитную цепь и обмотку и размещаются на центральных ветвях трансформатора.

Этот тип имеет один магнитопровод и обмотку, расположенную на центральных плечах трансформатора.

Трансформатор масляного типа

Трансформаторы масляного типа — это в основном трансформаторы, в которых масло используется в качестве охлаждающей среды. Кроме того, трансформаторное масло или минеральное масло, как известно, являются наиболее эффективной охлаждающей средой для трансформаторов.

Масляный трансформатор, монтируемый на подушке

Сухой трансформатор

В отличие от масляных трансформаторов, трансформаторы сухого типа, этот тип трансформатора использует принудительный воздух или сжатый воздух в качестве охлаждающей среды. Это означает, что трансформаторы сухого типа негорючи. Однако это не означает, что они не имеют своих преимуществ и недостатков.

Трехфазный сухой трансформатор на эпоксидной смоле 10 кВ

Повышающий трансформатор

Возможно, вы слышали о повышающих и понижающих трансформаторах, которые в основном представляют собой два типа трансформаторов, способных повышать или повышать повышать» уровни напряжения от низкого к высокому.

Кроме того, повышающие трансформаторы очень помогают, когда речь идет о колебаниях напряжения, поскольку этот тип электрического устройства способен стабилизировать мощность и питание и распределять их на нормальном уровне.

Понижающий трансформатор

С другой стороны, понижающие трансформаторы являются полной противоположностью повышающих трансформаторов, и они в основном понижают уровни напряжения от уровней передачи до уровней распределения для потребительского использования (например, дома, здания и т. д.)

Внутренний трансформатор

Как следует из названия, комнатные трансформаторы безопасны для эксплуатации внутри помещений. Например, трансформаторы сухого типа считаются внутренними трансформаторами, поскольку их практически можно размещать внутри зданий.

Кроме того, они используются в офисных и жилых целях.

Трансформатор для наружной установки

Трансформаторы для наружной установки, с другой стороны, являются трансформаторами, которые небезопасны для установки внутри помещений, главным образом потому, что они легко воспламеняются, так как внутри них находится минеральное или трансформаторное масло, которое может легко вызвать пожар и даже взрыв, если сработал.

Распределительный трансформатор

Распределительный трансформатор — это еще один тип трансформатора, широко используемый во всем мире.

Кроме того, эти трансформаторы обычно используются в бытовых и коммерческих целях, поскольку они имеют уровень эффективности с 50% полной нагрузкой, и они могут работать в течение 24 часов, а также с отличной регулировкой напряжения.

Измерительный трансформатор

Измерительный трансформатор представляет собой тип трансформатора, который включает в себя трансформаторы тока и трансформаторы напряжения, которые обычно используются для снижения напряжения.

Кроме того, эти трансформаторы способны обеспечить электрическую изоляцию между силовыми цепями высокого напряжения, а также измерительными приборами.

Трансформатор, монтируемый на подушке

Трансформаторы, монтируемые на подушке, в основном представляют собой распределительные трансформаторы, запечатанные в металлическом корпусе, имеющем форму большого шкафчика, заземленного на земле, с подкладкой, расположенной под ним.

Этот трансформатор также считается общественным трансформатором, так как он обычно находится в общественных местах и ​​даже перед домами.

Однофазный и трехфазный трансформатор Daelim для монтажа на подушке

Трансформатор для монтажа на столбе

Трансформаторы для монтажа на столбе также являются еще одним типом трансформатора, который считается трансформатором общего пользования, поскольку его безопасно размещать в общественных местах.

Однако этот тип трансформатора монтируется на опоре, что означает, что это наземный трансформатор.

Двухобмоточный трансформатор

Двухобмоточный трансформатор используется в приложениях, зависящих от соотношения напряжений. Известно, что двухобмоточные трансформаторы используют при коэффициенте трансформации больше 2, а последний работает при коэффициенте напряжения меньше 2.

Трансформатор с автоматической обмоткой

Трансформатор с автоматической обмоткой — это электрический трансформатор с одной обмоткой. Префикс «авто» относится к одиночной катушке, которая действует независимо без участия какого-либо автоматического механизма.

Автотрансформаторы также имеют одинаковую обмотку, имеющую как первичную, так и вторичную стороны обмотки трансформатора.

Получите самую полную информацию Трансформатор с монтажом на подушке прямо сейчас!

Что такое силовые трансформаторы?

Теперь, когда вы знаете различные типы трансформаторов, пришло время перейти к силовым трансформаторам и их схемам силовых трансформаторов.

Основным назначением силовых трансформаторов является стабилизация колебаний напряжения питания, которые используются во время длительных нагрузок большой мощности.

Однако силовые трансформаторы не ограничиваются только этой функцией, так как они тоже имеют несколько функций и возможностей.

Подробнее   Производитель трансформатора

Что такое схема силового трансформатора?

Схема силового трансформатора представляет собой графическое представление различных компонентов и соединений трансформатора. Он используется, чтобы показать электрическую цепь трансформатора и то, как его различные части связаны между собой.

Трансформаторы используются для изменения напряжения электроэнергии с одного уровня на другой. Они состоят из двух или более катушек проволоки, намотанной на магнитный сердечник. Первичная катушка подключена к источнику электроэнергии, а вторичная катушка подключена к нагрузке.

На схеме силового трансформатора показаны различные компоненты трансформатора, включая сердечник, обмотки, ответвления и вводы. Также показано, как эти компоненты связаны друг с другом, с источником питания и нагрузкой.

Понимание схем силовых трансформаторов необходимо всем, кто работает с электрическими системами, включая инженеров, электриков и техников. Это позволяет им устранять проблемы, выявлять неисправности и производить необходимый ремонт.

Класс 66 кВ, трехфазный Двухобмоточный силовой трансформатор NLTC

Принцип работы трансформатора

Сам трансформатор работает по закону электромагнитной индукции Фарадея и принципу взаимной индукции. Основываясь на законе электромагнитной индукции Фарадея, это заставит магнитный поток изменить электродвижущую силу во вторичной катушке, которая связана с сердечником, имеющим первичную катушку.

Трансформатор на подушке заводская цена ieee doe ansi стандарт трехфазный

Схема силового трансформатора

Схема силового трансформатора включает замену напряжения на ток в цепи, не влияя при этом на общую электрическую мощность. Это означает, что потребуется электричество высокого напряжения с небольшим током, чтобы превратиться в электричество низкого напряжения с большим током, или наоборот.

Из каких частей состоит трансформатор?

Трансформаторы состоят из нескольких частей, и, в зависимости от типа трансформатора, он может иметь несколько уникальных функций.

Ниже приведены общие или основные части трансформатора.

Сердечник трансформатора

Сердечник трансформатора обеспечивает магнитный путь к потоку канала. Это необходимо
для снижения потерь холостого хода трансформатора. Кроме того, сердечник является источником тепла в трансформаторе, который увеличивается в размерах.

По этой причине в активной зоне необходимы охлаждающие каналы для регулирования температуры. Таким образом, сердечник трансформатора создает путь для магнитного потока.

Первичная обмотка

Как упоминалось ранее, трансформаторы имеют две обмотки, и первая обмотка называется первичной обмоткой.

Первичная обмотка — это катушка, которая получает энергию от источника, а вторичная обмотка — это катушка, которая отвечает за подачу энергии на трансформаторы или изменение напряжения на нагрузку. Это означает, что он будет получать и вводить от переменного источника.

Вторичная обмотка

Роль вторичной обмотки заключается в получении энергии от первичной обмотки. После этого он будет нести ответственность за передачу его в нагрузку.

Напряжения будут создаваться на каждой вторичной обмотке после того, как она будет определена витками показанного соотношения.

все виды трансформатор на подушке

Преимущества силового трансформатора

На этих выборах вы узнаете о преимуществах наличия силового трансформатора, который станет важным фактором, определяющим ваше решение о покупке.

Ниже приведены основные преимущества силовых трансформаторов:

Имеет возможность повышать и понижать напряжение

Когда речь идет о способности силовых трансформаторов повышать или понижать напряжение, известно, что это электрическое устройство быть эффективным для этой цели.

Имеет возможность увеличивать и уменьшать напряжение переменного тока, ток или независимость.

Высокая эффективность

Еще одним преимуществом силовых трансформаторов является их высокая эффективность в высокочастотных диапазонах. Это означает, что вам не придется беспокоиться о какой-либо неисправности или неправильной работе, поскольку во время работы он может работать сам по себе.

Предотвращает утечку флюса

Утечка флюса является обычным явлением для других типов трансформаторов, но схема силового трансформатора предотвращает это, что, безусловно, является хорошей функцией.

Превосходная механическая прочность

Что касается механической прочности силовых трансформаторов, вам не придется беспокоиться о неисправностях или неправильной работе, поскольку силовые трансформаторы в основном рассчитаны на длительную работу со стабильной производительностью.

Тем не менее, вам следует регулярно проводить техническое обслуживание силового трансформатора, чтобы поддерживать его в хорошем состоянии и продлить срок его службы.

Известно, что некоторые трансформаторы служат более 70 лет при правильном уходе.

все виды силовой трансформатор

Недостатки силового трансформатора

Что касается недостатков силового трансформатора, то перед принятием решения о покупке необходимо учитывать некоторые из них.

Потери в протекании тока

Из-за материала железного сердечника силового трансформатора существует небольшая вероятность того, что в протекании тока будут потери.

Высокая температура

Во время работы можно ожидать, что трансформатор будет выделять много тепла, требующего охлаждения. Это создаст перерыв в потоке тока.

Трансформаторы действительно могут издавать шум после начала работы.

Например, известно, что трансформаторы сухого типа издают шум из-за нагнетаемого или сжатого воздуха в трансформаторе, из-за которого части трансформатора ударяются друг о друга, издавая лязг металла.

Тем не менее, это не должно иметь большого значения, если ваш силовой трансформатор расположен в удаленном месте или в месте, где поблизости нет людей, зданий или домов.

Полное руководство по электроснабжению Полюсный трансформатор  – Daelim

Как читать схему силового трансформатора?

Схема силового трансформатора представляет собой схематическое изображение электрических соединений и цепей силового трансформатора. Чтение схемы трансформатора важно для понимания функциональности и конструкции трансформатора. Вот несколько советов по чтению схемы силового трансформатора:

Определите тип трансформатора: существует несколько типов трансформаторов, включая повышающие трансформаторы, понижающие трансформаторы, изолирующие трансформаторы, автотрансформаторы и другие. Каждый тип трансформатора имеет уникальную схему, поэтому важно определить тип трансформатора, прежде чем пытаться прочитать схему.

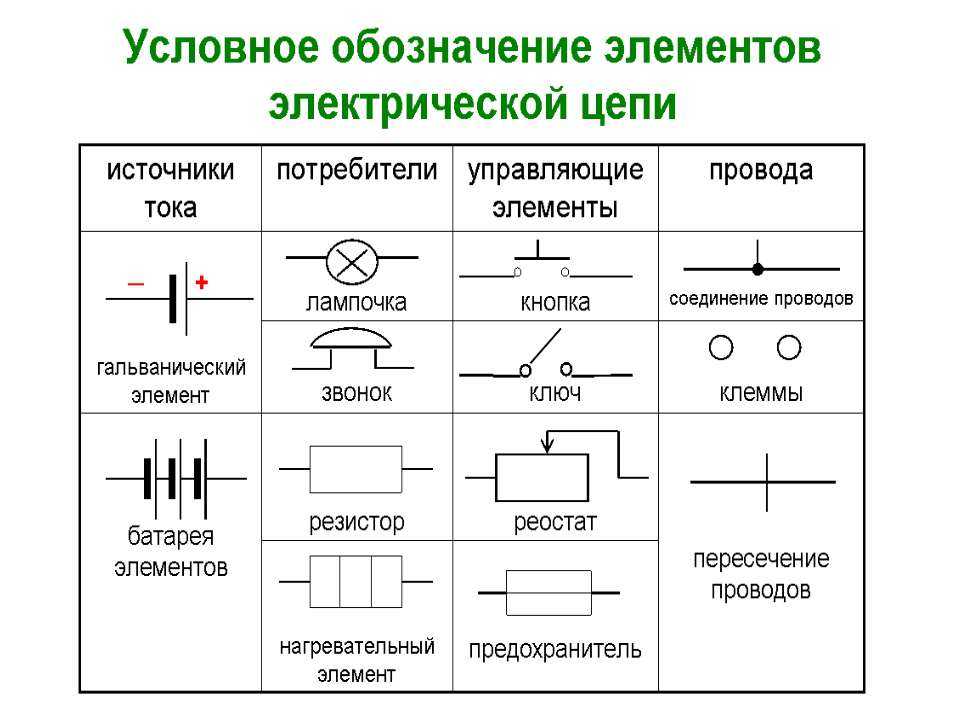

Знакомство с символами: Символы, используемые на схеме трансформатора, обозначают электрические соединения и компоненты трансформатора. Некоторые общие символы включают сердечник трансформатора, первичную обмотку, вторичную обмотку, отвод и землю. Понимание этих символов необходимо для правильной интерпретации диаграммы.

Следите за потоком электричества: Схема силового трансформатора иллюстрирует поток электричества через трансформатор. На диаграмме будут показаны уровни входного и выходного напряжения, количество витков в первичной и вторичной катушках, а также любые ответвления или соединения между катушками. Следование за потоком электричества на схеме поможет вам понять функциональность трансформатора.

Обратите внимание на фазировку: силовые трансформаторы могут иметь однофазную или трехфазную конфигурацию. Важно определить фазировку трансформатора и понять, как она влияет на уровни напряжения и тока.

Обратитесь к документации производителя: схемы трансформаторов могут быть сложными и трудными для понимания. Если у вас возникли проблемы с интерпретацией диаграммы, обратитесь к документации производителя или обратитесь за советом к квалифицированному инженеру-электрику.

Следуя этим советам, вы сможете лучше понять схемы силовых трансформаторов и их функции. Понимание схем трансформаторов важно для всех, кто работает с трансформаторами, от инженеров-электриков до электриков и техников.

Трансформатор ABB, устанавливаемый на подушке

Советы и рекомендации по чтению схемы силового трансформатора

Чтение схемы силового трансформатора может утомить, особенно если вы не знакомы с символами и терминологией. Вот несколько советов и приемов, которые помогут вам легче читать и понимать схему:

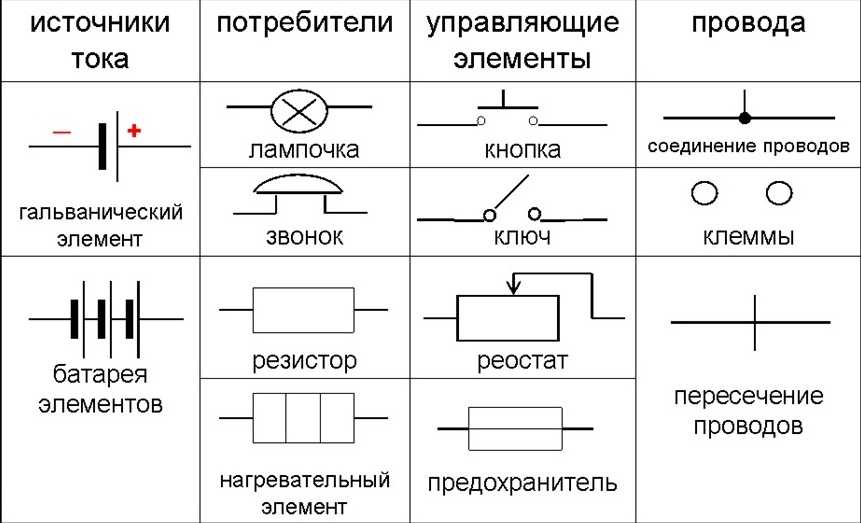

Понимание символов: На схемах силовых трансформаторов используется ряд символов для обозначения различных компонентов и соединений. Убедитесь, что вы знакомы с символами, используемыми на диаграмме, прежде чем пытаться ее прочитать.

Следуйте за потоком: Схема силового трансформатора показывает поток электричества от одного компонента к другому. Следите за потоком электроэнергии от источника к нагрузке, чтобы понять, как связаны компоненты.

Определите первичную и вторичную обмотки: Трансформатор имеет две обмотки, первичную и вторичную. Определите, какая обмотка какая, чтобы понять, как работает трансформатор.

Обратите внимание на фазировку: силовые трансформаторы часто используются для изменения фазы электричества. Убедитесь, что вы понимаете фазировку трансформатора и то, как он влияет на поток электроэнергии.

Ищите заземляющие соединения: Трансформаторы часто имеют заземляющие соединения, которые имеют решающее значение для безопасности. Определите соединения заземления и убедитесь, что они правильно подключены.

Проверьте номинальное напряжение: номинальное напряжение трансформатора и его компонентов имеет решающее значение для правильной работы. Убедитесь, что вы понимаете номинальное напряжение и что все компоненты рассчитаны на правильное напряжение.

Следуйте инструкциям производителя: Схемы силовых трансформаторов могут различаться в зависимости от производителя. Всегда обращайтесь к инструкциям и рекомендациям производителя, чтобы обеспечить правильную работу.

Следуя этим советам и рекомендациям, вы сможете легче читать и понимать схему силового трансформатора, что позволит вам более эффективно устранять неисправности и обслуживать вашу электрическую систему.

Трехфазный трансформатор : Полное руководство по часто задаваемым вопросам

Почему важно уметь читать схему силового трансформатора?

Важно уметь читать схему силового трансформатора, потому что это важный инструмент для понимания того, как работает силовой трансформатор и как его правильно установить и обслуживать. Без хорошего понимания схемы может быть сложно устранить неполадки или внести изменения в трансформатор.

Какие общие компоненты показаны на схеме силового трансформатора?

Общие компоненты, показанные на схеме силового трансформатора, включают первичную и вторичную обмотки, сердечник, переключатель ответвлений, вводы и различные защитные устройства, такие как предохранители и автоматические выключатели.

8+Часто задаваемые вопросы о  Трансформатор опоры электропередач

В чем разница между однофазной и трехфазной схемой трансформатора?

Основным отличием схемы однофазного трансформатора от трехфазного является количество обмоток и способ их соединения. Однофазные трансформаторы имеют только одну первичную и одну вторичную обмотку, а трехфазные – по три каждой. Соединения между обмотками в трехфазном трансформаторе также отличаются от соединений в однофазном трансформаторе.

Полное руководство по  Отказ силового трансформатора : причины и методы

Как определить неисправность силового трансформатора, используя его схему?

Для устранения неполадок силового трансформатора с помощью его схемы необходимо сначала определить проблему, а затем проследить электрические соединения на схеме, чтобы изолировать неисправный компонент. Это может включать проверку напряжений и токов в различных точках трансформатора и использование испытательного оборудования для диагностики проблемы.

Полное руководство по  Схема силового трансформатора

Можно ли изменить схему силового трансформатора?

Да, схему силового трансформатора можно изменить, чтобы отразить изменения в конфигурации трансформатора или соединениях. Тем не менее, любые модификации должны выполняться квалифицированным электриком или инженером, чтобы гарантировать их безопасность и эффективность.

Ultimate Bitcoin Блок питания для майнинга Руководство — Силовой трансформатор

Заключительные мысли

Без сомнения, силовые трансформаторы являются универсальными электрическими устройствами, которые могут использоваться в крупных проектах коммерческого, промышленного или делового назначения. Тем не менее, перед получением необходимо рассмотреть некоторые элементы (например, местоположение, разрешения, соответствие стандартам и т.
