Как обозначается фаза ноль и земля

Цветовые обозначения для фазы, нуля и заземления: фаза обозначается буквой L, нуль — буквой N, заземление — PE. Эти маркировки можно увидеть на зажимах, клеммах или контактных соединениях для подключения провода защитного заземления, который также известен как нулевой защитный проводник или земля.

Содержание:

• Какой провод в розетки идет на заземлением
• Какого цвета фаза и нейтраль
• Какой цвет провода за что отвечает
• Как обозначают три фазы

Как обозначается земля на схеме

Иногда в англоязычной литературе на схемах обозначается GND (от англ. Ground, земля).

Какой буквой обозначается ноль

А лучше сразу обратитесь к квалифицированному специалисту. Вторым немаловажным проводом является ноль, известный в народе как ‘провод без тока’, ‘пассивный провод’ и ‘нейтраль’. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом ‘N’.

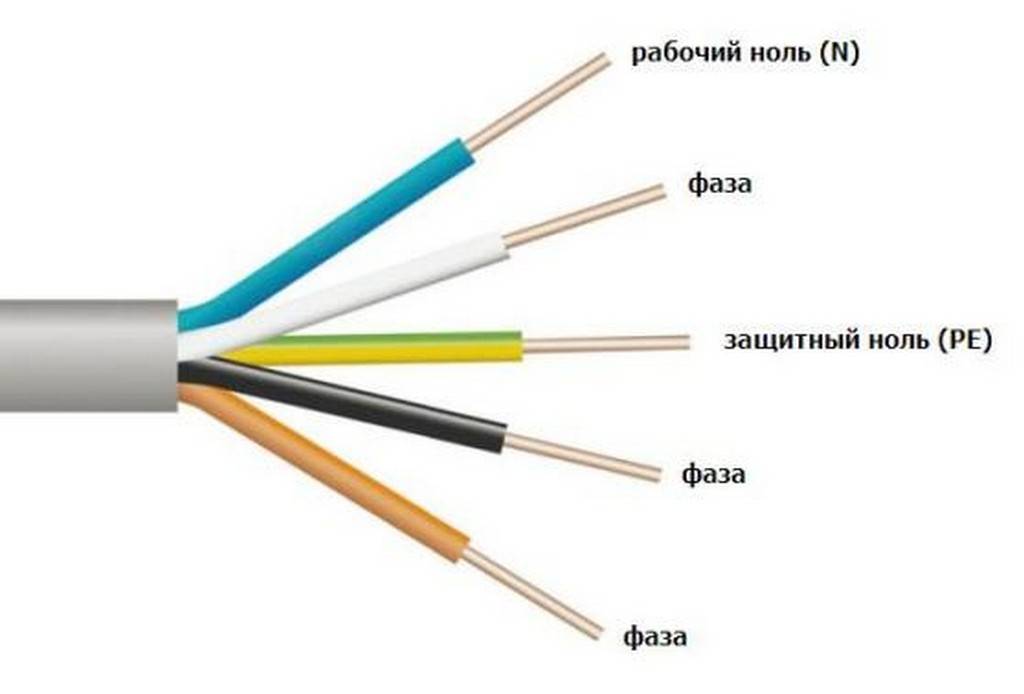

Какого цвета нулевая жила

Нулевой провод N – должен быть синего цвета. Нулевой защитный PE – желто-зеленого. Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

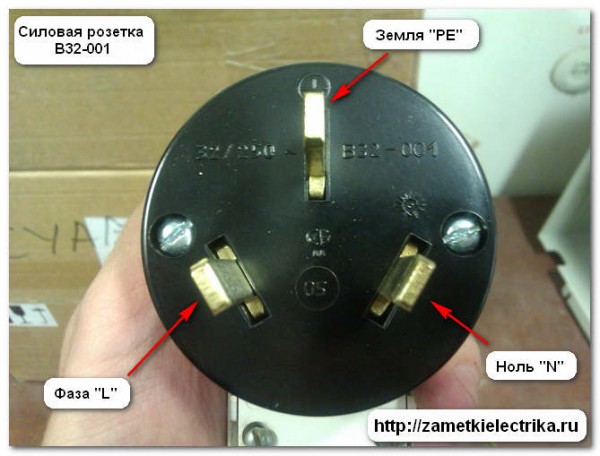

Какой провод в розетки идет на заземлением

Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый. Монтаж тройной розетки производится по принципу двойной.

Какой провод на заземления

При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ, NYM, ПВГ имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила.

Как узнать розетка с заземлением или нет

Если вы изучите большинство розеток, то обнаружите специальные металлические ‘усики’. На вилке с заземлением должны быть специальные контакты, которые в конечном итоге подходят к корпусу устройства. Это и есть заземляющие контакты.

Какой из трех проводов заземление

Что касается трехфазной сети (к примеру, на трансформаторах), тут все три фазы имеют свой индивидуальный цвет: фаза A — желтая, B — зеленая, C — красная. Ноль, как обычно, синий, а заземление — желто-зеленое. В кабеле на 380 В провод A — белый, B — черный, C — красный.

Куда подключать провод заземления

Все заземляющие контакты в самих розетках нужно соединить перемычками с контактами нулевых рабочих проводников. Заземляющие проводники нужно подключить к стоякам и радиаторам отопления и водоснабжения, так как они заземлены.

Какой провод идёт на заземление в частном доме

Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется.

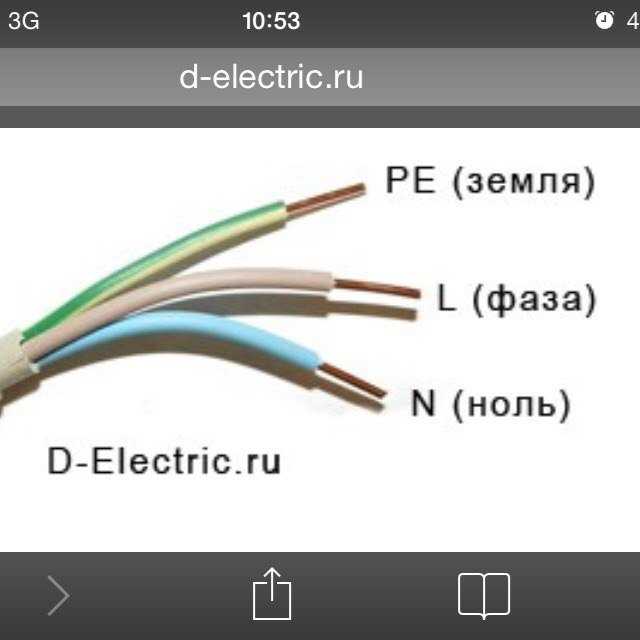

Какого цвета фаза и нейтраль

совмещенный нуль-провод (нейтраль заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции.

Какого цвета нейтраль

нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете.

Какого цвета линия и нейтраль

Для однофазной проводки используется маркировка: желтый и зеленый – земля; все оттенки синего – нейтраль; черный, коричневый или красный – фаза.

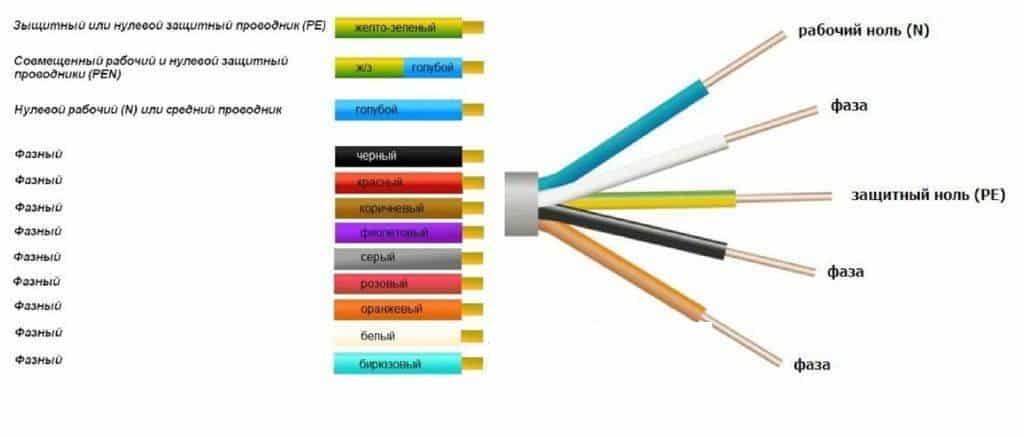

Какой цвет провода за что отвечает

Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Какой цвет за что отвечает в проводах

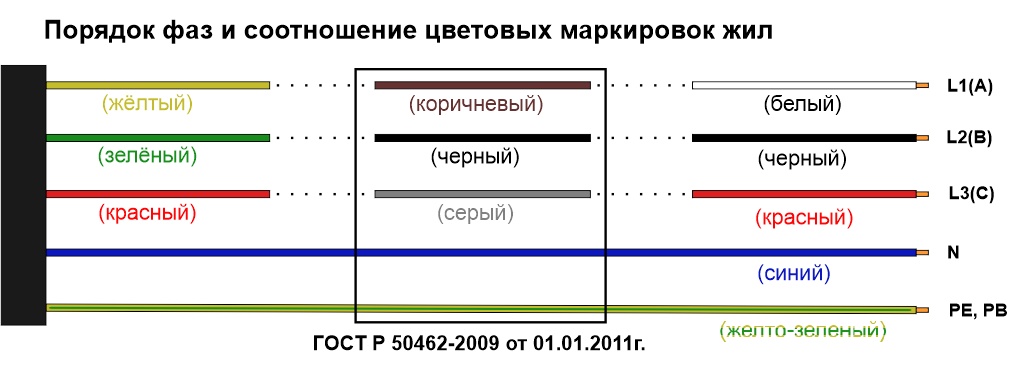

Новый и старый стандарт в цветовой маркировке кабелей

Ведь по старому ГОСТ фазы определялись красным, зеленым, желтым цветом, ноль – синим, а заземление – черным. По новым нормативах ГОСТ и ПУЭ седьмого издания, заземление определяется желто-зеленым цветом, а провод фазы может быть черным.

Почему на нулевом проводе фаза

Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Какой провод идет на фазу

Самым распространенной цветовой маркировкой фазы: в однофазной сети является коричневый провод; в трехфазной сети фаза А — желтый цвет, В — зеленый, С — красный .

Как определить какой провод

Есть несколько способов точно определить, какой из проводов в розетке или разводке фазный.

Находим фазу мультиметром

1. Один из щупов вставляем в контакт, а второй зажимаем двумя пальцами — на приборе должно отображаться показание напряжения.
2. Если отображается до 10 — 15 В, скорее всего вы попали на нулевой провод.

Как определить фазу тока

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт.

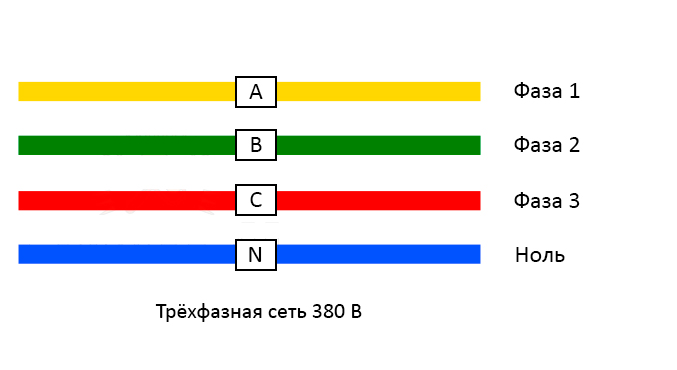

Как обозначают три фазы

Как обозначается фаза в электричестве

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв A , B , C , но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения L1 , L2 , L3 .

Как обозначается 3 фазы

Сегодня трёхфазная система электроснабжения осуществляется четырьмя проводами, три из них называются фазными и обозначаются латинскими буквами: на генераторе — А, В и С, у потребителя — L1, L2 и L3.

Как маркируются фазы

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления. Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2.

Как обозначаются фазы на схеме

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой.

Как обозначают фазу и ноль

совмещенный нуль-провод (нейтраль заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции.

Какая буква обозначает фазу

Фаза (‘L’, ‘Line’)

Основным проводом в кабеле всегда является фаза. Само по себе слово ‘фаза’ означает ‘провод под напряжением’, ‘активный провод’ и ‘линия’.

Видео. Что такое фаза, ноль и земля в электрике

Как узнать какое заземление в доме?

С помощью тестера

Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает.

Как определить где фаза?

Определение фазы зависит от контекста, в котором используется термин. В электрических цепях фаза может относиться к фазовым углам, определяющим временное смещение сигнала переменного тока относительно опорного сигнала, или к фазным проводам, которые передают три фазы электрической энергии.

Если же речь идет о физике, то фазой может называться одна из форм материи или излучения, которая имеет определенное смещение фазы относительно других форм. Например, волновые процессы, такие как звук или свет, имеют свои фазы.

Если у вас есть более конкретный вопрос или контекст, пожалуйста, уточните его, чтобы я мог предоставить более точный ответ.

Маркировка проводов и кабелей согласно норм ПУЭ

Правильная маркировка проводов

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Содержание

• Правила маркировки токоведущих частей согласно ПУЭ
  • Цветовая маркировка проводов
  • Буквенная маркировка проводов
• Не нормированные варианта обозначения проводов
• Вывод

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

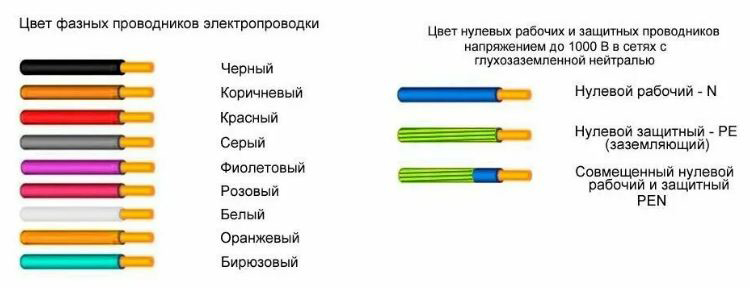

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

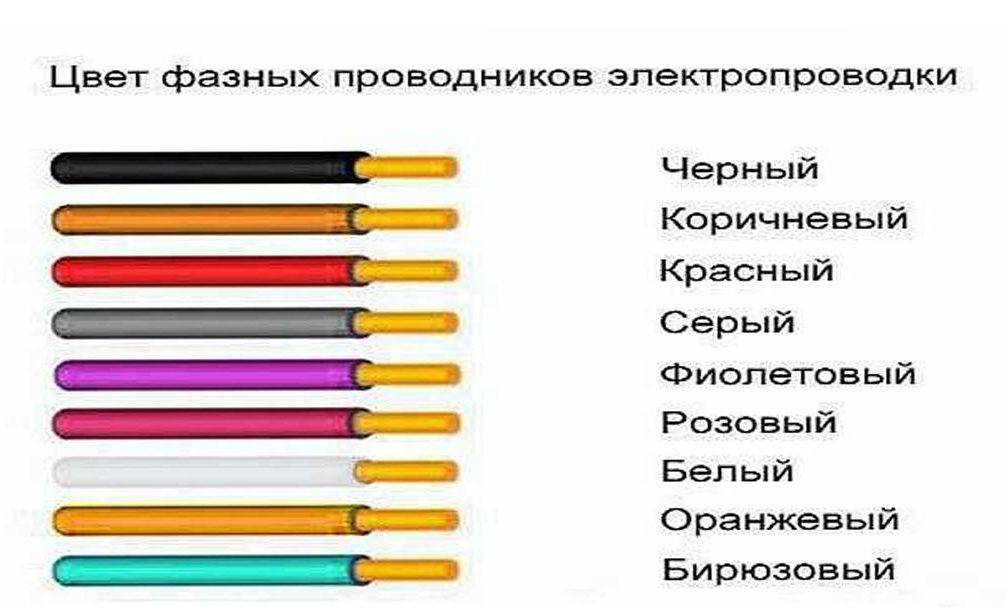

Обозначение фазных проводов

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

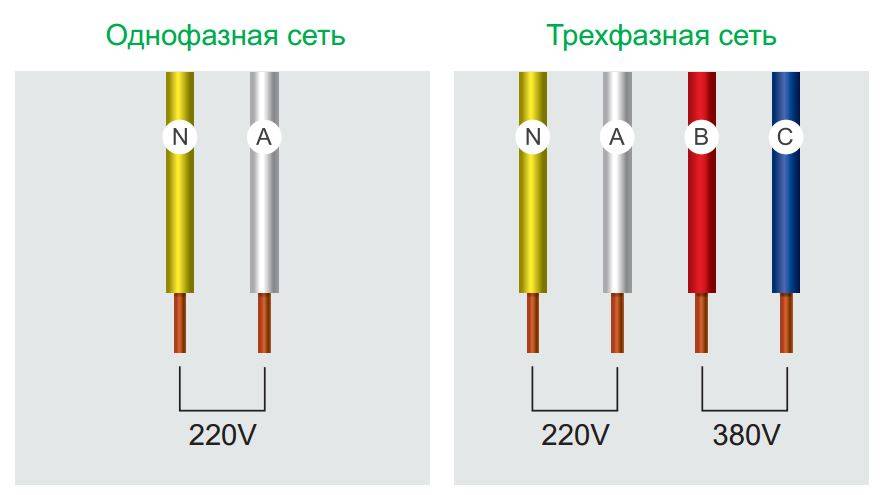

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

• Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

Пример нестандартного обозначения на схемах

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше . Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.
