Как определить фазу, ноль и заземление самому, подручными средствами?
Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?
В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?
Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.
Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные.
На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

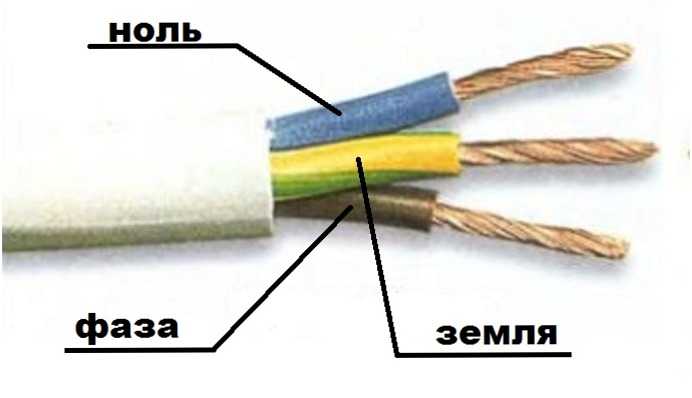

Маркировка проводов по цвету
Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.
В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.
Согласно этому стандарту для квартирной электросети:
Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый
Защитный ноль (земля или заземление) – желто-зеленый провод
Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.
Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет.
Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.
А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.
Как определить фазу и ноль без приборов безопасно
Содержание:
Наиболее распространенные заблуждения
Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

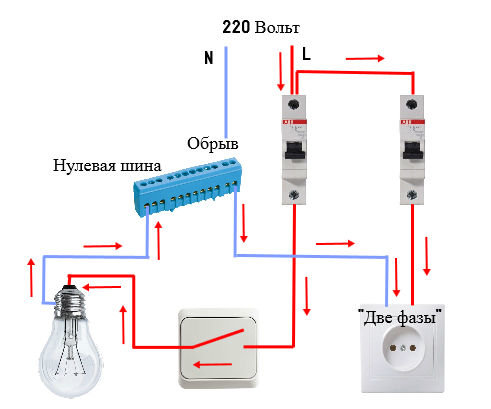

- на нулевую жилу не поступает напряжение. Это предположение полностью неверно, поскольку она является полноценным участником электроснабжения;

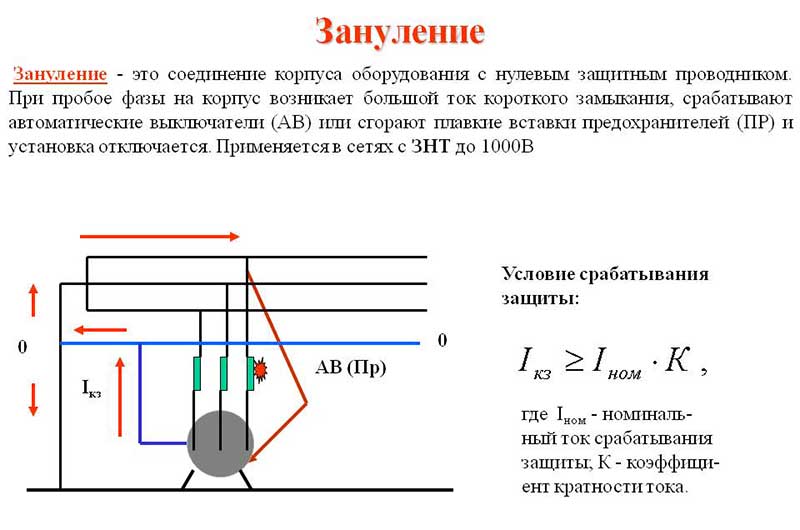

- при наличии заземления короткое замыкание не возникнет. Полностью абсурдное предположение. Да, у заземления потенциал намного ниже, чем у фазы, но «вывести» через себя все излишки оно не сможет. Собственно, это и не является функциональным назначением «земли», ее задача – удаление паразитных токов, к которым относятся и статические;
- знать, где в розетке фаза и ноль необязательно, поскольку на работе оборудования это не отразится. Такое утверждение не является абсолютно верным, поскольку существует оборудование, требующее для нормальной функциональности соблюдения полярности.
В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.
Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;
- если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.
Что такое фаза и ноль
Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводой на выводе фазный, а какой нулевой
Фаза — проводник, по которому передаётся напряжение к потребителю.
Ноль — пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.
Земля — провод без напряжения в трёхжильном кабеле. Осуществляет защитную функцию: удаляет статические, паразитные токи.
Для чего необходимо определить рабочую и пустую жилу
Многие приборы требуют соблюдения полярности для нормальной работы:
- терморегулятор;
- контролёр в системе газового котла;
- измерительное оборудование лабораторий;
- и другие.
Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.
Как определить ноль и фазу без приборов
Согласно ПУЭ (Правил Устройства Электроустановок) каждому проводу имеющему свое функциональное назначение соответствует своя определенная цветовая маркировка:
- фазный провод имеет изоляцию черного, белого, коричневого (наиболее часто используемого) цветов и их многочисленных оттенков;
- нулевой провод имеет изоляцию синего цвета с любыми его оттенками;
- земля находится в изоляции желто — зеленого цвета в полоску.
Если бы нормативные акты строго соблюдались, то проблем с определением, где фаза, где ноль, а где земля не существовало. Для того чтобы легче было ориентироваться в коммутационных схемах на многих электрических приборах вводятся обозначения фазы, ноля и земли. Все проводники обозначаются в соответствии с государственными стандартами:
- L — этой латинской буквой обозначается фаза;
- N — по этому знаку находят нулевой провод;
- PE — этим сочетанием букв всегда обозначалась земля.
Однако визуальный метод имеет долю субъективизма, не всегда можно точно определить правильно цвет изоляции проводника. Кроме этого не все электрики придерживаются нормативных документов при проведении электромонтажных работ. В зданиях старой постройки, говорить о каких — либо стандартах цветовой маркировки проводки вообще не приходится.
Поэтому такой метод найти фазу и ноль без приборов существует с большой степенью условности, 100 % гарантии он не имеет. Однако он является единственным реальным способом среди других, типа применения сырой картошки, как определить фазу и ноль без приборов. Для получения достоверного результата лучше воспользоваться данными о соответствии проводов фазе, нулю или заземлению проверенных с помощью индикаторной отвертки или мультиметра.
Использование самодельной «контрольки»
Бывают случаи, когда необходимо срочно подключить электрическое устройство, а в домашнем хозяйстве отсутствуют необходимые приборы для определения фазы и нуля. Часто это происходит на даче вдали от благ цивилизации. Однако найти там электрическую лампочку, патрон от нее и кусок электрического провода не представляет больших проблем.
Изготовить самостоятельно контрольную лампочку не представляет труда. Достаточно подключить два провода к патрону и закрутить в него электрическую лампочку. Для удобства эксплуатации концы проводов оборудовать щупами (если такие удалось найти).
Принцип идентификации проводов «контролькой» не отличается от того как определить индикаторной отверткой фазу и ноль. Для определения фазы следует один из контактов «контрольки» подключить к любому из проверяемых проводов, а второй контакт соединить с заземлением. Если лампа будет светиться, то узнаете о принадлежности его к фазе.
Главный недостаток использования самодельной «контрольки» в отсутствии безопасности проведения работ. Существует реальная возможность получения удара электрическим током.
Способы, которые мы не рекомендуем использовать
В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.
Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.
Альтернативные методы без использования приборов
Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.
На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.
Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.
По цвету провода
Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:
- «Фаза» имеет часто белый, черный или коричневый цвет.
- «Нуль» — синий и его оттенки.
- «Земля» — желто-зеленый.
Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.
О чем говорят цвета проводов
Определить нейтральный, заземленный или провод под напряжением возможно также по цветовой маркировке. Нулевую фазу, как правило, обозначают любыми оттенками синего цвета. Для заземляющего провода используют только зеленый и желтый цвет или их комбинация. А вот в случае с фазой дела обстают сложнее — для их окраски используют в различные цвета, кроме синего, желтого и зеленого. Он может быть белым, черным, коричневым, красным, оранжевым и т.д.
Этот метод определения не безопасен — цветовая маркировка не всегда соблюдается при монтаже. Электрик мог элементарно напутать. Поэтому лучше воспользоваться другими способами, ведь прикосновение к фазному проводу опасно для здоровья.
С помощью контрольной лампы
Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой. Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.
Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».
Определить проводники можно и путем исключения:
- Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать.
Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».
- Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
- Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.
Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.
В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».
youtube.com/embed/BhfsDklAJCU?feature=oembed” frameborder=”0″ allowfullscreen=”allowfullscreen”>Поскольку метод с лампочкой является небезопасным, лучше его избегать.
Используем картошку
Понадобится:
- резистор на 1 МОм;
- 1 картофелина;
- 2 провода длиной по 50 см.
Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.
Ждём 5–10 минут.
Это довольно эффективный способ определить фазу и ноль без приборов
Фаза — появилось небольшое тёмное пятно. Ноль — нет никакой реакции.
В данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки
С помощью воды
Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри — это минус. Следовательно, вторая жила — плюс.
Этот способ также является опасным, при его использовании нужно соблюдать меры предосторожности
Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным. При несоблюдении мер безопасности, можно получить удар током.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:- -Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются.
Видео: определение полярности без приборов
Советы от электрика
Владельцу, не обладающему широкими познаниями в области электротехники, важно прислушиваться к следующим рекомендациям опытных электриков:
- При использовании мультиметра необходимо детально изучить руководство по эксплуатации прибора, чтобы правильно вставить контакты щупов и настроить аппарат.
- Способ с контрольной лампой связан с повышенным риском поражения электрическим током, поэтому к нему не рекомендуется прибегать пользователю, у которого отсутствуют навыки электромонтажных работ.
- Не следует слепо полагаться на наличие маркировки или цветовое оформление изоляции проводов, без предварительной инструментальной проверки, поскольку не исключена вероятность ошибки при монтаже.
Правильно определённая принадлежность проводов позволит верно выполнить домашнюю проводку и подключить оборудование, обеспечив безопасность потребителя.
Полезные советы и общие рекомендации
Работа с электропроводкой требует внимательности и осторожности.
Электрики советуют:
- Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз.
Случаи нарушения норм электромонтажа нередки.
- По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
- При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.
Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.
Предыдущая
РазноеЭлектрическая энергия: что это такое, формулы, единица измерения
Следующая
РазноеОсциллограмма что это такое?
Как определить фазу, ноль и землю: инструкция с видео
Необходимость решения этой проблемы может возникнуть при установке розетки, когда к ней подходят немаркированные проводники.
- Использование индикаторной отвертки
- Двухпроводная сеть
- Трехпроводная сеть
- Определение мультиметром или тестером
- Что еще важно знать?
С помощью индикаторной отвертки
Последовательность действий зависит от того, какая система электропроводки установлена в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.
Двухпроводная сеть
Такой вариант проводки встречается в старых домах. По современной терминологии эта система имеет обозначение TN-C. Суть его заключается в том, что нулевой рабочий провод, заземляемый на подстанции, совмещает роль защитного заземления (PEN). В системе ИТ также имеется только фазный и рабочий нулевой провод, но в обычных жилых и производственных помещениях он не используется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть есть только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждому из токонесущих проводников, фаза зажигает контрольную лампу, как показано на фото ниже:
Система устарела. На вилке любого современного электроприбора есть три клеммы. Электропроводка должна быть трехпроводной, за исключением группы освещения.
Трехпроводная сеть
В данном варианте в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление идут отдельно от подстанции, где оба соединены с рабочим заземлением. При таком типе проводки определение назначения проводов можно сделать следующим образом:
- в щитке или в распределительной коробке по индикатору определить провод, на котором присутствует фаза;
- два оставшихся – рабочий и защитный ноль (земля), отсоединяем от них по одному проводу на щитке;
- если отключить рабочий ноль, все электрооборудование в квартире перестанет работать, а значит оставшаяся жила – земля, или защитное заземление.
Теперь осталось определить в розетке среди трех проводов, на каком из них фаза, ноль и земля. Если нет возможности подобрать цвет изоляции, определение их функций можно выполнить подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение осуществляется следующим образом. Одной жилой из патрона касаемся фазного провода (фаза уже найдена с помощью индикатора), а второй касается двух оставшихся. Если на панели отключен рабочий ноль, то лампа будет гореть только при подключении к защитному заземлению, и наоборот.
На видео ниже наглядно показано, как определить фазу, ноль и землю с помощью индикаторной отвертки:
Еще одна вариация системы TN – разводка TN-C-S. В этом случае нулевой провод разделяется на рабочий ноль и защитное заземление на вводе в дом. Здесь для определения назначения проводников можно применить последовательность операций, описанную для системы TN-S. Добавлена дополнительная возможность, осмотрев место отрыва PEN, определить, где по сечению жилы в проводе рабочий и защитный ноль (земля).
В случае, если заземление выполнено по системе ТТ, объект (частный дом) имеет собственное заземляющее устройство, от которого осуществляется разводка защитного заземления. В этих условиях, как правило, можно определить фазу, ноль и землю, наблюдая за заземлителем на пути его прокладки.
Определение мультиметром или тестером
Для начала лучше всего определить фазу с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что при наличии в хозяйстве мультиметра индикатор обязательно найдется. В крайнем случае можно сделать следующее. В некоторых случаях может помочь использование мультиметра для определения напряжения между проводом и трубой отопления или водопровода. К сожалению, результат здесь не всегда предсказуем. Чаще всего напряжение между фазой и системой отопления близко к 220 В, в любом случае оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если в качестве рабочей площадки вороватый сосед использует трубы отопления.
В трехпроводных цепях мультиметр покажет рабочее напряжение между проводником, к которому приложена фаза, и любым из двух других. Определение того, какой ноль рабочий, а какой заземленный, можно провести по описанной выше методике, то есть путем отключения одного из приходящих нулей на щитке и использования контрольной лампы.
Что еще важно знать?
Иногда определение назначения токонесущих жил может облегчить знание их общепринятой цветовой маркировки:
- Ноль может быть обозначен латинской буквой N. Общепринятый цвет изоляции синий или голубой. Еще один вариант окраски утеплителя – белая полоса на голубом фоне.
- Земельный участок отмечен латиницей PE. В системе заземления, совмещающей функции защитного и рабочего нуля, обозначают PEN. Цвет используемого утеплителя желтый, имеющий одну или две полосы ярко-зеленого оттенка.
- Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть А, В или С. Цвет изоляции может быть произвольным, но не повторяющим тех, которые обозначают землю (защитный заземление) или нулевой провод. В большинстве случаев это красный, коричневый или черный цвет.
Полезно знать правила проводки. Это также может помочь определить, где находятся фаза, ноль и земля. Фаза всегда должна приходить на распределительный щит через автоматический выключатель или предохранитель. Нулевая жила может быть смонтирована на шине специальной конструкции, имеющей несколько выводов. В металлических панелях и клеммных коробках старого типа ноль или земля монтировались под гайку болтом, приваренным к корпусу коробки. Эти правила могут облегчить определение функций входящих проводников. Подробнее о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.
Теперь вы знаете, как определить фазу, ноль и массу мультиметром или индикаторной отверткой. Надеемся, что предоставленные рекомендации помогли Вам решить проблему самостоятельно!
Наверняка вы не знаете:
- Методы определения потребляемой мощности электроприборов
- Что такое чередование фаз
- Как определить сечение кабеля по диаметру жилы
Опубликовано: Обновлено: 03.07.2017 Пока без коментариев
Журнал электрика – Понимание нейтрального тока
Введение
Нейтральный ток, пожалуй, одна из самых неправильно понимаемых и упускаемых из виду тем в области электротехники. Хорошее понимание того, как ток нейтрали влияет на безопасность и надежность электрической системы, значительно изменит ваш взгляд на проектирование цепей переменного или постоянного тока. Однако в этом посте мы сосредоточимся на концепциях, применимых конкретно к нейтралям цепи переменного тока.
Формулы «Ток нейтрали»
В сбалансированной однофазной или 3-фазной системе расчетный ток нейтрали всегда равен нулю. В любом случае, если ток нейтрали имеет ненулевое значение, система перестает быть «уравновешенной». Нейтральные токи необходимо тщательно учитывать для обеспечения безопасности и надежности электроустановок. Приведенные ниже формулы предназначены для расчета токов нейтрали в однофазных и трехфазных системах, и их следует запомнить.
Для однофазной сети: (ПРИМЕЧАНИЕ. Всегда вычитайте меньшую величину тока из большей, чтобы результат всегда был положительным.)
Ток N = ток L1 – ток L2
Для трехфазной сети:
Чтобы легко запомнить формулу трехфазного тока нейтрали, я сочинил «глупый рассказ с броскими фразами». Это позволяет легко запомнить не только саму формулу, но и то, как работает нейтральный ток. Вот оно:
«Кто-то пролил SOS на пол в доме . Для того, чтобы удалить это и оставить N что-то еще, они должны были SOP это поднять.
Объяснение : «Кто-то пролил SOS (вроде «соуса») на пол в доме (под знаком квадратного корня). Чтобы из убрать это ( минус знак “-” или разность ) и оставить N ничего ( N = 0), им пришлось это сделать». SOS означает «Сумма квадратов» для тока каждой фазы. SOP расшифровывается как «Сумма произведений» для каждого фазного тока.
Расчет тока нейтрали:
Пример 1 : Вторичная обмотка однофазного трансформатора 120/240 В переменного тока подключается к двум отдельным нагрузкам с общей нейтралью. Нагрузка 1 = 20 ампер. Нагрузка 2 = 15 ампер. Рассчитать ток нейтрали.
Решение 1 : Соединения L1 и L2 на вторичной обмотке трансформатора полярно противоположны (сдвинуты по фазе на 180 градусов). Следовательно, два противоположных тока через L1 и L2 будут вычитаться и возвращаться к источнику через один и тот же нейтральный проводник в противоположные полупериоды. Таким образом, разница между токами L1 и L2 составляет:
L1 – L2 = N (ток нейтрали)
20 ампер – 15 ампер = 5 ампер тока нейтрали вычитание в течение каждого полупериода. Однако ток нейтрали находится в фазе с L1 в течение первого полупериода и в фазе с L2 во время второго полупериода. Это позволяет току течь в одном направлении за раз через общую нейтраль.
ПРИМЕЧАНИЕ : Существуют потенциальные угрозы безопасности при использовании общей нейтрали, которые более подробно описаны в другом посте, озаглавленном «Опасности многопроводных ответвленных цепей» на этом сайте. Необходимо соблюдать осторожность, чтобы обеспечить безопасность и надежность цепей с общей нейтралью. Размыкание нейтрали под напряжением потенциально может привести к делителю напряжения между ветвями сетевого напряжения и превышению номинального напряжения на нагрузке прибора или оборудования, что может привести к повреждению или возгоранию. Кроме того, подключение двух однофазных нагрузок к «одинаковым шинам» (т. е. L1 и L1 или L2 и L2) при совместном использовании нейтрали приведет к тому, что токи нейтрали будут складываться, а не вычитаться, и потенциально превысит допустимую нагрузку нейтрального проводника… потенциально вызывая Пожар.
Как правило, из соображений безопасности я по возможности избегаю использования общей нейтрали.
Пример 2 : Однофазный 2-полюсный автоматический выключатель на 120/240 В переменного тока подключен к двум идентичным однофазным асинхронным двигателям на 120 В переменного тока с общей нейтралью. Каждый двигатель имеет ток полной нагрузки 7,5 ампер и приводит в действие два отдельных идентичных вентилятора. Рассчитать ток нейтрали.
Решение 2 : Важно отметить, что в приложении используется двухполюсный автоматический выключатель, который обеспечивает подключение шины L1 к двигателю №1, шины L2 к двигателю №2 и двух токов нагрузки. сдвинуты по фазе на 180 градусов. Поскольку две нагрузки идентичны, то и токи будут (для всех практических целей) одинаковыми. Следовательно, ток нейтрали равен:
L1 – L2 = N (Ток нейтрали)
7,5 А – 7,5 А = 0 А тока нейтрали
Таким образом, это «сбалансированная» однофазная система.
ПРИМЕЧАНИЕ : Если один из этих двух проводов «горячего» двигателя вентилятора будет перемещен в другую цепь и соединен с обоими горячими проводами на одной шине (т. может перегрузить нейтральный проводник… особенно если вентилятор засорился или двигатель вентилятора был просто грязным и вызвал увеличение потребляемой мощности.
Пример 3 : 3-фазный источник 480 В переменного тока подключен к трем идентичным однофазным цепям освещения 277 В переменного тока с общей нейтралью. Предполагая, что расстояния до осветительных приборов одинаковы, каков ток нейтрали?
Решение 3 : Поскольку мы имеем дело с трехфазной панелью, все три одинаковых осветительных прибора должны быть включены одновременно И подключены к трем противоположным силовым шинам для достижения сбалансированной нагрузки и устранения всех нейтральных токов до чистый ноль ампер. Однако это маловероятно среди нескольких однофазных осветительных приборов. Кроме того, ампер-розетки светильника не указаны. Следовательно, ток нейтрали не может быть рассчитан. Если какая-либо из однофазных нагрузок подключена к общим шинам при совместном использовании нейтрали, то эти нейтральные токи будут складываться, а не гаситься, и потенциально могут превысить допустимую нагрузку нейтрального проводника… потенциально вызывая пожар.
Пример 4 : 3-фазный источник 208Y/120 В переменного тока подключен к небольшому осветительному щиту, который питает четыре идентичные цепи однофазного люминесцентного освещения 120 В переменного тока. Нагрузки на каждую цепь следующие: Цепь №1 (фаза L1) = 5А. Цепь №2 (фаза L1) = 4,25 А. Цепь №3 (фаза L2) = 7,5А. Цепь №4 (фаза L3) = 10А. Все провода в четырех цепях имеют провод 12AWG THHW с общей нейтралью. Рассчитать ток нейтрали.
Решение 4 : Начните с расчета полного тока на каждой из трех фаз. ток L1 = 90,25 А, ток L2 = 7,5 А и ток L3 = 10 А. Если подставить каждый фазный ток в приведенную ниже формулу тока нейтрали, ток нейтрали составит 2,22 А. Этот небольшой дисбаланс вполне приемлем и находится в пределах допустимой нагрузки провода 12AWG при 75 градусах Цельсия. Однако, опять же, здесь существуют те же две опасности. Если нейтральный проводник в цепях с противоположными фазами приподнимается под напряжением, линейное напряжение 208 В переменного тока между противоположными фазами будет делиться между двумя светильниками в зависимости от их внутреннего сопротивления. Это может привести к повреждению балластов и потенциальному возгоранию. Кроме того, если одна из цепей будет перемещена на общую шину при совместном использовании нейтрали, токи нейтрали будут добавляться, а не компенсироваться… потенциально превышая допустимую нагрузку нейтрального проводника.
По указанным выше причинам я лично избегаю использования общей нейтрали, когда это возможно, потому что они безопасны только в том случае, если нейтраль никогда не поднимается под напряжением И если все общие однофазные цепи, использующие нейтраль, остаются на противоположных фазах. Я думаю, что они опасны, и риск возгорания, травм и материального ущерба не стоит экономии на меди из-за отсутствия отдельных нейтралей. Многие подрядчики по электроснабжению используют общие нейтрали, чтобы срезать углы и сэкономить деньги на проводке. Я НЕ одобряю эту практику. Однако только по этой причине общие нейтрали неизбежны. Мы всегда будем сталкиваться с ними. При каждом применении следует тщательно взвешивать, чтобы определить, могут ли общие нейтрали представлять потенциальную опасность для людей или чувствительного оборудования. Если вы должны использовать общую нейтраль, ток нейтрали следует ВСЕГДА рассчитывать, чтобы предотвратить возгорание. Кроме того, всегда следует принимать необходимые меры предосторожности (например, использовать косички в общих соединениях), чтобы предотвратить потенциальную опасность при отключении нейтрали под напряжением. Прежде всего, цепи с общей нейтралью всегда должны иметь четкую и прочную маркировку И быть связанными стяжками, чтобы показать всему электротехническому персоналу, что цепи имеют общую нейтраль.
