NPN, PNP без выпаивания с платы

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. д. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Содержание статьи

1 Необходимый минимум сведений
2 Цоколевка
3 Как проверить транзистор мультиметром со встроенной функцией
4 Проверка на плате
- 4.1 Проверка биполярного транзистора PNP типа
- 4.2 Тестируем исправность NPN транзистор
- 4.3 Как определить базу, коллектор и эмиттер

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором. Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Виды транзисторов и принцип работы

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Цоколевка

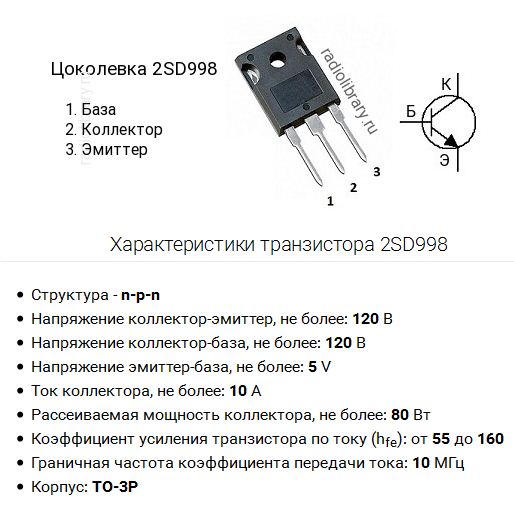

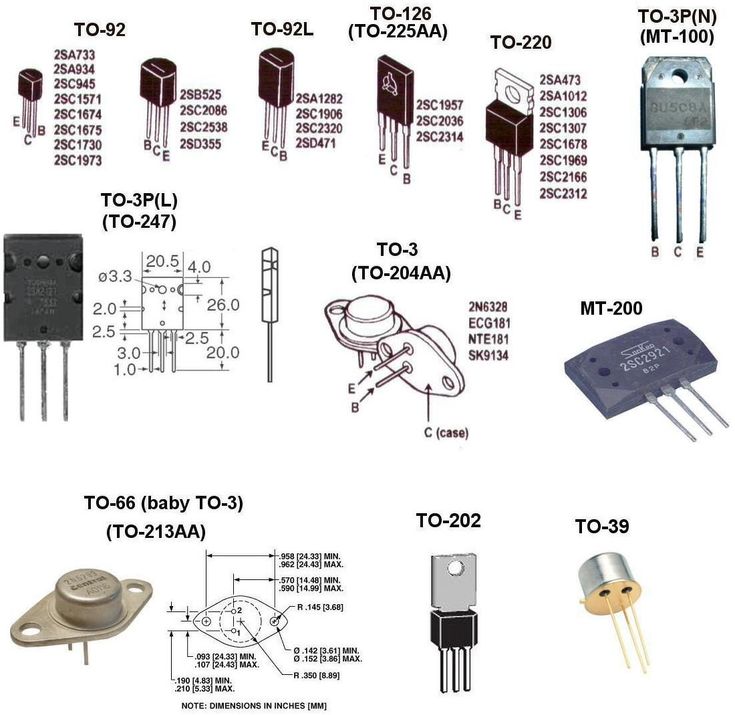

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

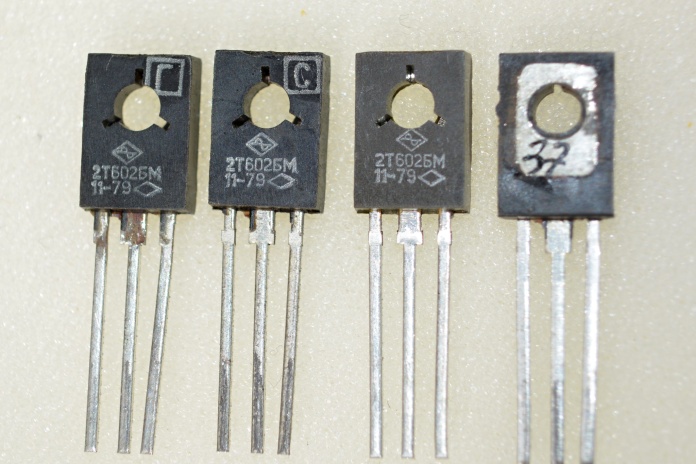

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

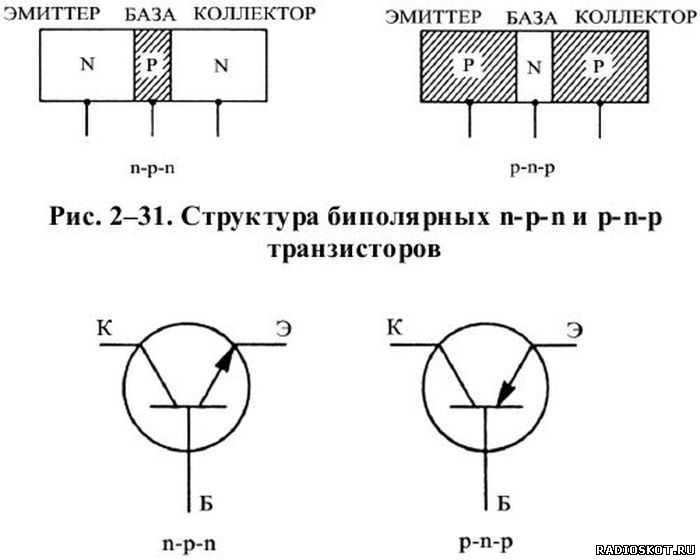

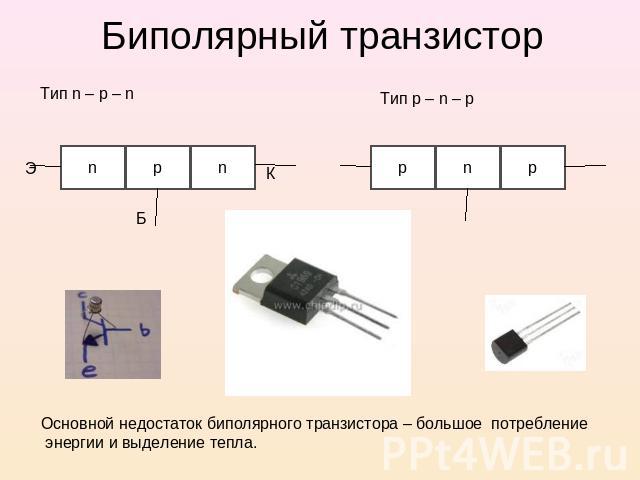

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

Как проверить транзистор мультиметром: инструкции, фото, видео

Транзистор — радиокомпонент различных схем. Электронику сложно представить без такого маленького, но очень важного элемента, который, к сожалению, часто ломается. Проверить его работоспособность легко с помощью всем известного измерительного устройства. Из этой статьи вы узнаете, как проверить транзистор мультиметром, и сможете сделать это своими руками.

Contents

1 Первые шаги
2 Как проверить мультиметром работоспособность биполярного транзистора
- 2. 1 Подготовка к измерению
- 2.2 Измерение
3 Как проверить мультиметром полевой транзистор
4 Как проверить транзистор мультиметром не выпаивая
- 4.1 Вопрос — ответ

Первые шаги

Первое, что нужно сделать, — определить характеристики транзистора и его тип. Помогает в этом обычная маркировка. Вбейте её в браузер и найдете техническое описание, в котором содержится информация о типе, цоколевке и т.п. Иное название технической документации от производителя — даташит, поэтому не пугайтесь, если встретите такое слово. И не переживайте, если даташит будет на другом языке, необходимые обозначения вы сможете распознать. В крайнем случае — онлайн-переводчик вам в помощь.

После того, как становится понятно, что за элемент пред вами, необходимо его выпаять. О том, как прозвонить транзистор мультиметром не выпаивая и можно ли это сделать, мы расскажем ниже.

Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается. Мы рассмотрим каждый вариант.

Как проверить мультиметром работоспособность биполярного транзистора

Посмотрим на определение: биполярный транзистор – полупроводниковая деталь, которая состоит из трех чередующихся областей полупроводника с разным типом проводимости (р-п-р или п-р-п) с выводом от каждой области.

То есть у такого транзистора 3 отвода: коллектор, эмиттер, база. На последний подаётся несильный ток, изменяющий сопротивление на участке эмиттер-коллектор. В результате этого процесса меняется протекающий ток. Он “бежит” в едином направлении, определяемом разновидностью перехода.

Есть 2 p-n перехода:

Обратная проводимость или n-p-n.
Прямая или p-n-p.

Посмотрите видео, как определить транзистор мультиметром:

С проверкой мультиметром транзистора биполярного затруднений нет. Проще всего описать pn как более привычный для электриков диод, за счет чего системы pnp и npn приобретают такой вид:

Подготовка к измерению

Перед началом измерений нужно:

Расставить щупы по своим местам. Советуем внимательно изучить инструкцию к мультиметру, чтобы знать, какое гнездо для чего предназначено. Обычно для черного щупа предназначено отверстие с надписью «СОМ», а для красного «VΩmA». Если на вашем мультиметре есть такие гнёзда, подключаем.
Выбираем нужную функцию: проверка сопротивления. Во втором случае можно поставить предел 2кОм. Режим проверки сопротивления, по сути, — омметр. Поэтому, если вы ищите, как проверить транзистор омметром, но у вас нет отдельно такого прибора, смело используйте мультиметр с данной функцией.

Измерение

Теперь можно начинать проверку. Сначала протестируем проводимость pnp:

Наконечник черного провода соединить с выводом «Б», красного с «Э».
Посмотреть на экран тестера. Значения от 0,6 до 1,3 кОм указывают на нормальную работоспособность.
Так же проверить значения между выводами «Б» и «К». Нормальные значения находятся в тех же пределах.

Если на каком-то из этих этапов или на обоих вы видите минимальное значение, это указывает на пробой.

Как омметром проверить исправность транзистора дальше:

Поменять полярность, то есть переставить щупы.
Провести повторное тестирование. Если с транзистором всё в порядке, вы увидите сопротивление, которое стремится к минимуму. Если видите 1, это значит, что тестируемая величина выше возможностей элемента, то есть в цепочке обрыв, придётся менять транзистор.

Теперь будем проверять транзистор обратной проводимости. Для этого:

Присоединить алый провод к «Б».
Протестировать сопротивление другим наконечником. Для этого по очереди прикоснитесь к «К» и «Э». Полученные цифры должны быть на минимуме.
Изменить полярность.
Провести повторное тестирование. Если вы видите показания 0,6 до 1,3 кОм, всё в порядке.

Вкратце суть проверки транзистора омметром показана на картинке:

Как проверить мультиметром полевой транзистор

Полезное видео о том, как прозванивать транзисторы мультиметром:

Такой элемент считается полупроводниковым полностью управляемым ключом. Управление осуществляется электрическим полем, в чем и заключается отличительная особенность таких элементов от биполярных, управляемых током. Электрополе формируется под действием напряжение, которое приложено к затвору относительно истока.

Полевые транзисторы также называются униполярными («УНО» — один). В соответствии с видом канала ток выполняется лишь одним типом носителей: дырками или электронами. Такие элементы разделяются на:

Элементы с управляющим p-n-переходом. Рабочие выводы присоединяются к полупроводниковой пластинке p- или n-типа.
С изолированным затвором.

Чтобы протестировать полевой транзистор, нужно присоединить щупы нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбираем режим прозвонки.

Инструкция проверки элемента n-типа:

Черным кабелем прикасаемся до «с», красным до «и».
Смотрим на показания сопротивления встроенного диода. Запомните или запишите значение.
Открываем переход, то есть красный кабель должен дотронуться до отвода «з».
Повторно делаем измерение из первого пункта. Значение должно уменьшиться — это указывает на то, что полевик частично открылся.
Закрываем компонент, то есть присоединяем черный кабель к «з».
Проделываем пункт первый и смотрим на дисплей. Должно быть исходное значение — это указывает на закрытие, то есть элемент работоспособен.

Чтобы проверить элементы p-типа, проделайте всё так же, но прежде измените полярность щупов.

Теперь вы знаете, как прозвонить транзистор мультиметром.

Стоит отметить, что биполярные транзисторы с изолированным затвором, нужно проверять по вышеописанной схеме для полевого устройства. Учитывайте, что сток и исток — это коллектор и эмиттер.

Как проверить транзистор мультиметром не выпаивая

Если вы думаете, как проверить транзистор мультиметром на плате, то помните, что таким способом могут определяться только биполярные элементы. Но мы советуем вам и этого не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным. Значит, выпаивание — это необходимость.

Это тот минимум, который вам нужно было узнать о проверке транзистора мультиметром не выпаивая.

Мы надеемся, что наша статья была вам полезна. Заглядывайте и в другие материалы нашего блога. Мы припасли для вас много важной информации!

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить транзистор цифровым мультиметром?

Имя: Рамиль

Ответ: Первое, что нужно сделать, — определить характеристики транзистора и его тип.

Помогает в этом обычная маркировка. Транзисторы разделяются на несколько типов, поэтому ход проверки каждого из них немного отличается.

Вопрос: Как правильно проверить транзистор мультиметром не выпаивая?

Имя: Максим

Ответ: Таким способом можно протестировать только биполярные элементы. Но и этого лучше не делать, потому что в некоторых случаях p-n переход детали шунтируется низкоомным сопротивлением. Из-за этого результат вряд ли будет точным.

Вопрос: Как можно определить полевой транзистор мультиметром?

Имя: Артём

Ответ: Чтобы протестировать полевой транзистор, нужно подключить щупы к нашему измерителю так же, как при измерении биполярных транзисторов. После этого выбрать режим прозвонки и присоединять кабели в определенном порядке.

Вопрос: Как точнее проверить исправность транзистора мультиметром?

Имя: Никита

Ответ: Многое зависит от вида транзистора. Мультиметром можно протестировать биполярные и полевые транзисторы. В первом случае можно проверять обратную и прямую проводимость. Для тестирования pnp нужно наконечник черного провода соединить сначала с выводом «Б», красного с «Э».

Вопрос: Как проверить транзистор с помощью омметра?

Имя: Камиль

Ответ: Омметр измеряет сопротивление. Вам не обязательно иметь такой прибор, достаточно использовать мультиметр с функцией омметра. Правильное использование заключается в расстановке щупов, выборе режима омметра. Затем нужно правильно соединять провода с транзистором.

Как проверить транзистор мультиметром: инструкции, видео

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем (не перегружая теорией), как проверить работоспособность различных типов транзисторов (npn, pnp, полярных и составных) пользуясь тестером или мультиметром.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

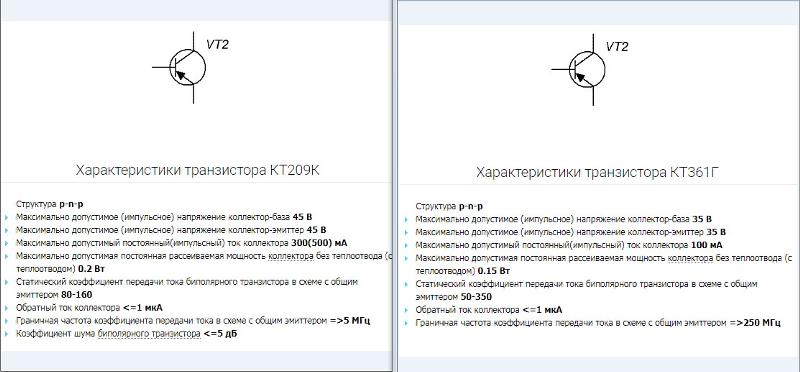

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода.

Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Рис 4. Полевые транзисторы (N- и P-канальный)

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Рис 5. IGBT транзистор SC12850

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7.

Схема для проверки составного транзистора

Обозначение:

Т – тестируемый элемент, в нашем случае КТ827А.
Л – лампочка.
R – резистор, его номинал рассчитываем по формуле h31Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A – 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить однопереходной транзистор

В качестве примера приведем КТ117, фрагмент из его спецификации показан на рисунке 8.

Рис 8. КТ117, графическое изображение и эквивалентная схема

Проверка элемента осуществляется следующим образом:

Переводим мультиметр в режим прозвонки и проверяем сопротивление между ножками «Б1» и «Б2», если оно незначительное, можно констатировать пробой.

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Как определить коллектор база эмиттер

Как определить выводы транзистора мультиметром. Итак , как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром? В первую очередь, нужно определить вывод базы. При этом смотрим, какую величину сопротивления показывает мультиметр.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как определить выводы транзистора

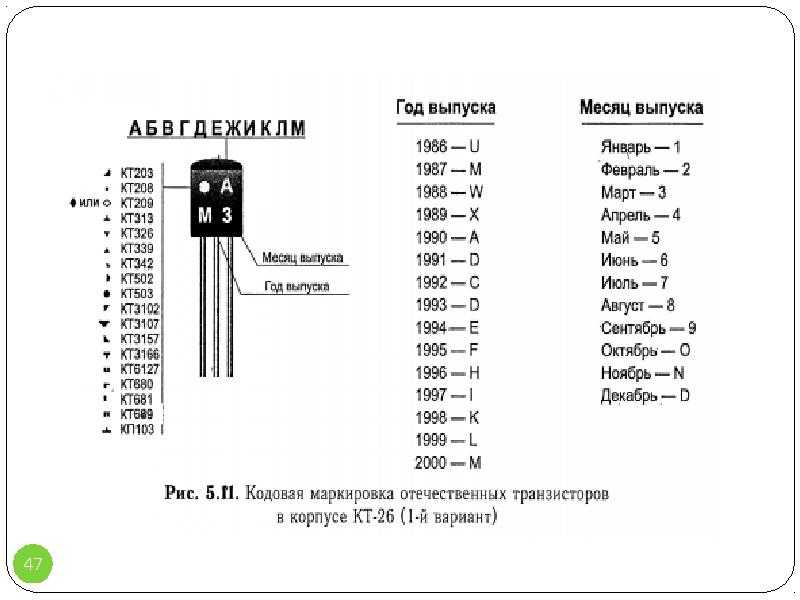

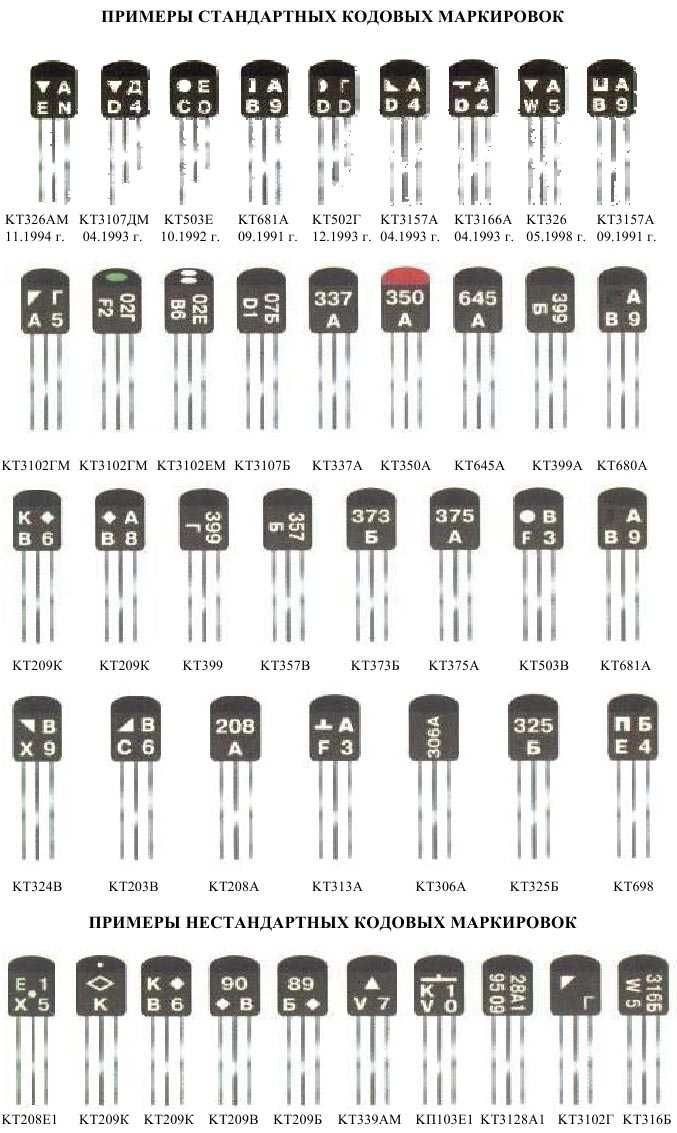

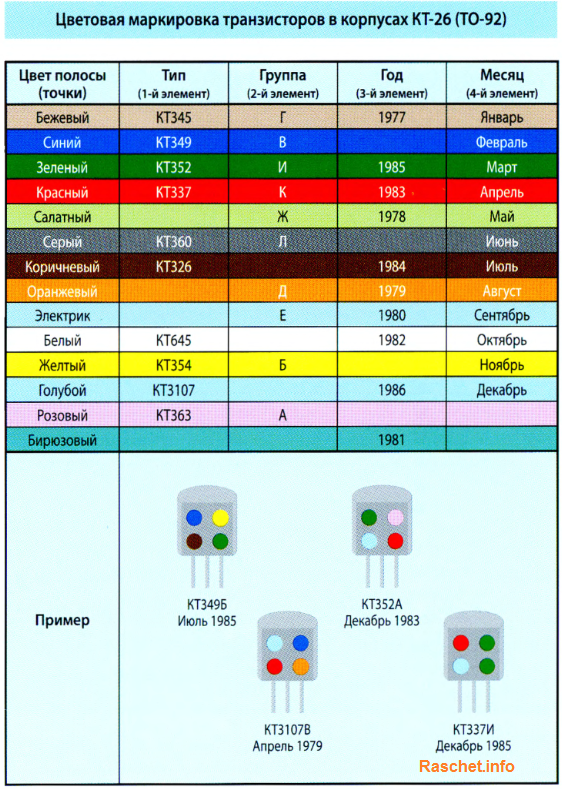

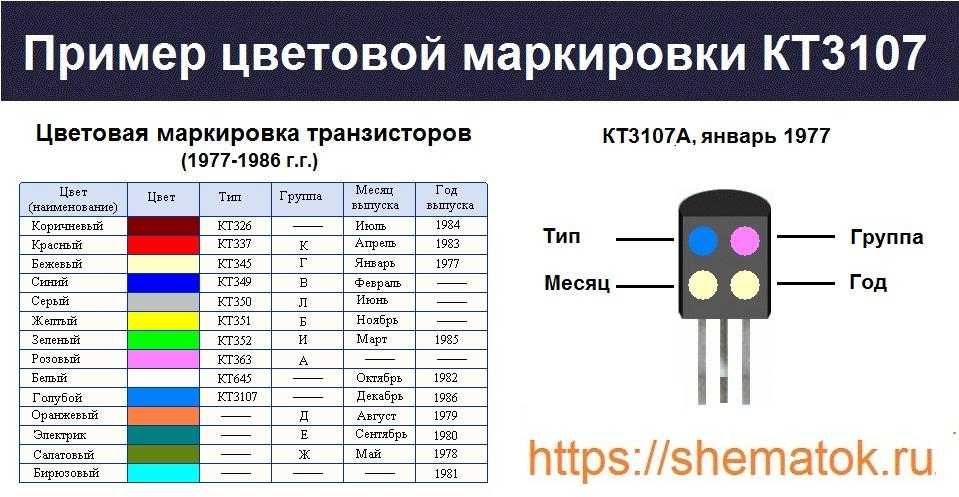

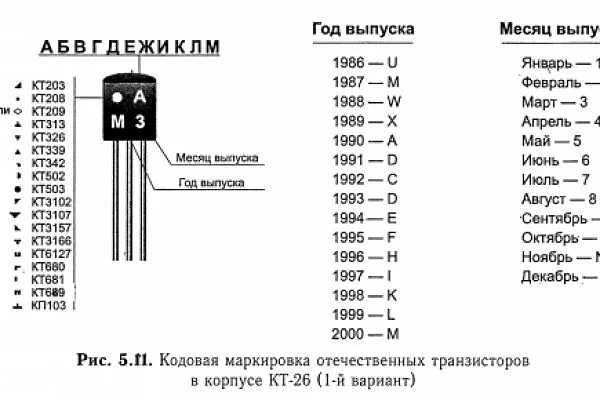

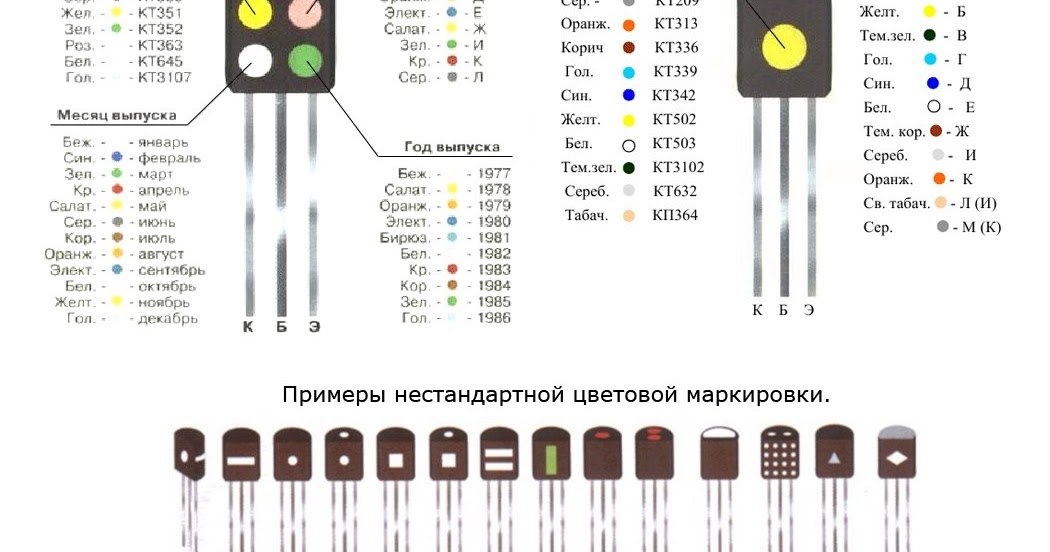

Кодовая и цветовая маркировка транзисторов. Обозначение транзистора на схеме корпус база эмиттер

Как проверить транзистор мультиметром

Как определить выводы транзистора, цоколевка

Как проверить транзистор мультиметром.

Как проверить транзистор мультиметром не выпаивая

Как определить выводы неизвестного биполярного транзистора

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как узнать и проверить неизвестный Транзистор.

Как определить выводы транзистора

Биполярные управляются током на база-эмиттерном переходе, конструктивно имеют два различных перехода p-n и n-p, то есть могут быть n-p-n или p-n-p типа ;. Униполярные или полевые управляются напряжением на база-эмиттерном переходе, конструктивно состоят из двух однотипных переходов p-n или n-p, выделяют два типа полевых транзисторов — с изолированным затвором и с затвором из p-n-перехода.

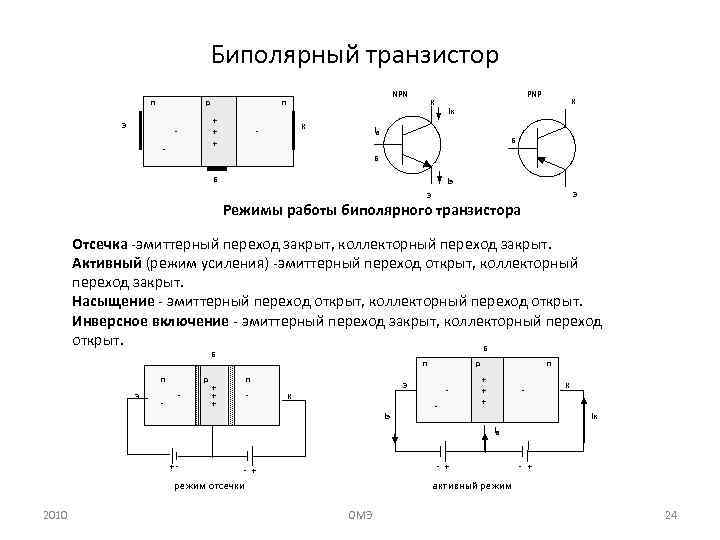

Так как речь идет о расчете тока базы, то далее рассмотрим режимы работы только полевых транзисторов:. Инверсивный обратная ситуация для активного режима, равносилен стандартной логике работы p-n-p транзисторов ,. Насыщение когда оба перехода эмиттер-база и база-коллектор открыты, между эмиттером и коллектором течет ток — ток насыщения ,.

Отсечка напряжение коллектор-база 5. Барьерный база соединяется с коллектором, транзистор работает как диод. Напряжения на эмиттере, базе, коллекторе. Смещение перехода база-эмиттер для типа n-р-n. Смещение перехода база-коллектор для типа n-р-n. Смещение перехода база-эмиттер для типа р-n-р. Смещение перехода база-коллектор для типа р-n-р.

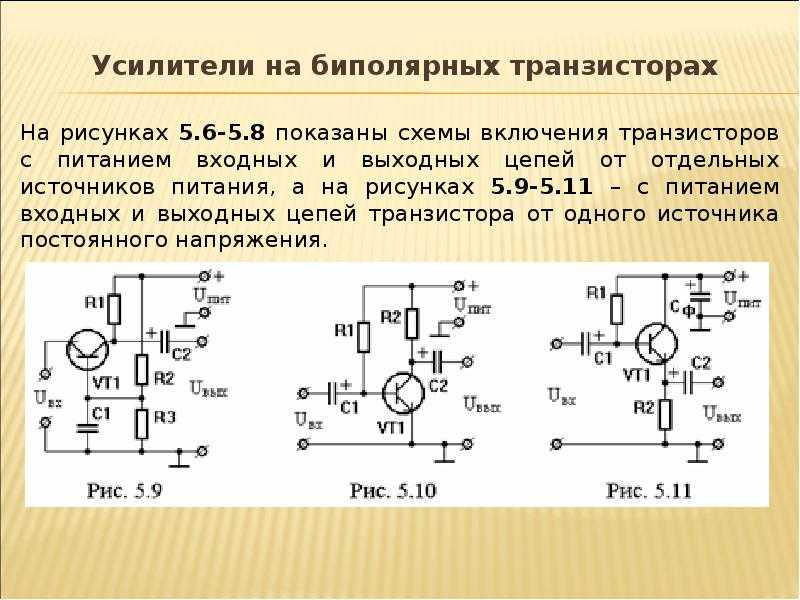

Наиболее частым способом включения биполярных транзисторов является схема с общим эмиттером “ключевой режим”, входной сигнал на базе, выходной на коллекторе , ее и рассмотрим ниже. U ce — напряжение насыщения коллектор-эмиттер указывается в технических параметрах транзистора ;.

Рассчитывается ток базы, который требуется для создания заданного тока коллектора. Например, в режиме насыщения ток коллектора и базы не зависят друг от друга. А в режиме отсечки ток базы равен нулю. Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:. Вы читаете: Расчет тока базы транзистора. Новости О проекте Контакты. Имя: E-mail:. Расчет тока базы биполярного транзистора в ключевом режиме Схема включения обозначена выше.

Для расчетов необходимо иметь значения: 1. R c — сопротивление нагрузки; 3. U ce — напряжение насыщения коллектор-эмиттер указывается в технических параметрах транзистора ; 4.

Процедура расчета будет выглядеть следующим образом: 1. Рассчитывается ток коллектора, 2. Дата публикации: Спасибо автору! Режим для типа n-р-n. Режим для типа р-n-р.

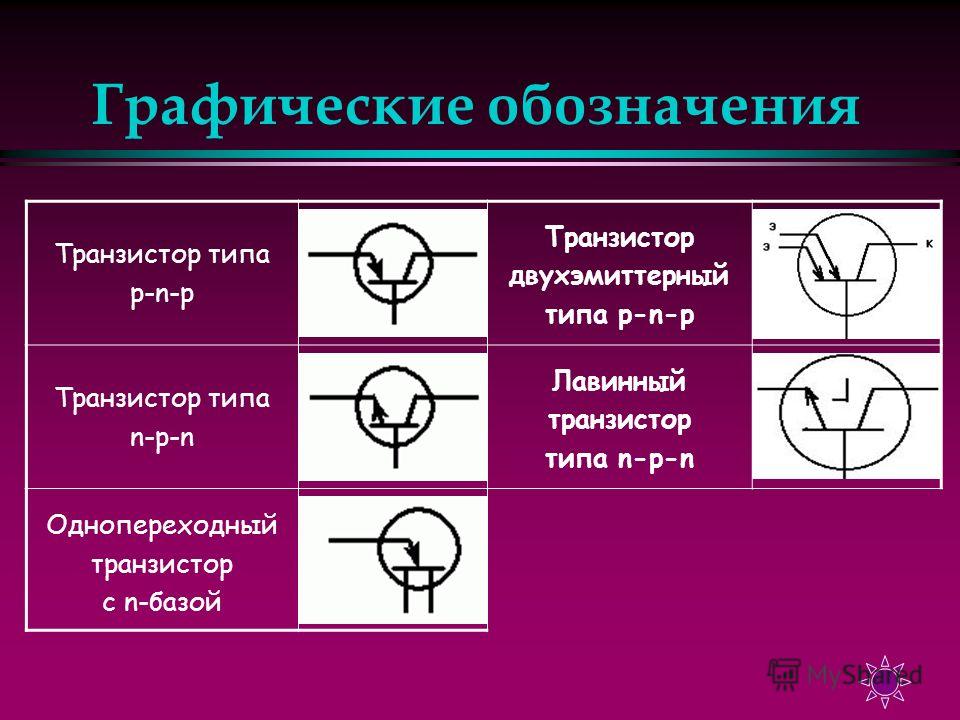

Кодовая и цветовая маркировка транзисторов. Обозначение транзистора на схеме корпус база эмиттер

В первую очередь, нужно определить вывод базы. При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.

Итак, как определить где у транзистора находится база, коллектор и эмиттер мультиметром?.

Как проверить транзистор мультиметром

Как проверить транзистор мультиметром. Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья. Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем. Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.

Как определить выводы транзистора, цоколевка

На нашем сайте собрано более бесплатных онлайн калькуляторов по математике, геометрии и физике. Не можете решить контрольную?! Мы поможем! Более 20 авторов выполнят вашу работу от руб!

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Как проверить транзистор мультиметром.

Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов. Для того, чтобы правильнее понять процедуру расчета, необходимо понимать каких видов и типов бывают транзисторы и в каких режимах они могут работать. Биполярные управляются током на база-эмиттерном переходе, конструктивно имеют два различных перехода p-n и n-p, то есть могут быть n-p-n или p-n-p типа ;. Униполярные или полевые управляются напряжением на база-эмиттерном переходе, конструктивно состоят из двух однотипных переходов p-n или n-p, выделяют два типа полевых транзисторов — с изолированным затвором и с затвором из p-n-перехода. Так как речь идет о расчете тока базы, то далее рассмотрим режимы работы только полевых транзисторов:. Инверсивный обратная ситуация для активного режима, равносилен стандартной логике работы p-n-p транзисторов ,.

Как проверить транзистор мультиметром не выпаивая

Применяется в электронных устройствах для усиления или генерации электрических колебаний, а также в качестве коммутирующего элемента например, в схемах ТТЛ. К каждому из слоёв подключены проводящие невыпрямляющие контакты [1]. С точки зрения типов проводимостей эмиттерный и коллекторный слои не различимы, но при изготовлении они существенно различаются степенью легирования для улучшения электрических параметров прибора. Коллекторный слой легируется слабо, что повышает допустимое коллекторное напряжение. Кроме того, сильное легирование эмиттерного слоя обеспечивает лучшую инжекцию неосновных носителей в базовый слой, что увеличивает коэффициент передачи по току в схемах с общей базой.

Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает.

Как определить выводы неизвестного биполярного транзистора

Для опыта мы возьмем простой и всеми нами любимый транзистор КТБ:. Соберем знакомую вам схемку:. Для чего я поставил перед базой резистор, читаем здесь. На Bat1 выставляю напряжение в 2,5 вольта.

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью них можно не только проверить исправность последнего, но и его коэффициент усиления — h31э. Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр. Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе. Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Многим из нас часто приходилось сталкиваться с тем, что из-за одной, вышедшей из строя, детальки перестаёт работать целое устройство. Что бы избежать недоразумений, следует уметь быстро и правильно проверять детали.

Иногда возникает необходимость определить тип транзистора p-n-p или n-p-n , выводы эмиттера, коллектора и базы при стертой маркировке, для импортных транзисторов и т. Это можно сделать с помощью омметра. Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис. Перепробовав всевозможные комбинации получили что база у нас посередине т. Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p.

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Как проверить транзистор мультиметром

Содержание:

Проверка биполярного транзистора мультиметром
Проверка варистора на исправность мультиметром и без тестера
- Причины неисправности
- Способы проверки
Проверка работоспособности полевого транзистора
Цоколевка
Проверка на плате
- Проверка биполярного транзистора PNP типа
- Тестируем исправность NPN транзистор
- Как определить базу, коллектор и эмиттер
Как проверить полупроводниковый транзистор биполярного типа
Основные типы транзисторов

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета — с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный — к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Проверка варистора на исправность мультиметром и без тестера

Причины неисправности

Как проверить предохранитель мультиметром

Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы.

Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя. Максимальная рассеиваемая энергия зависит от габаритов компонента. Они отличаются диаметром и толщиной, то есть, чем они больше — тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при коммутации мощных приборов, особенно индуктивной нагрузки.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

Визуальный осмотр.
Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов. Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться

Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Материалы по теме:

Проверка работоспособности полевого транзистора

Как проверить диод мультиметром

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы — затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный — к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности

Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов

После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Цоколевка

Как проверить сколько ампер выдает генератор мультиметром

Это важно, так как при определении работоспособности, эта информация нам понадобится

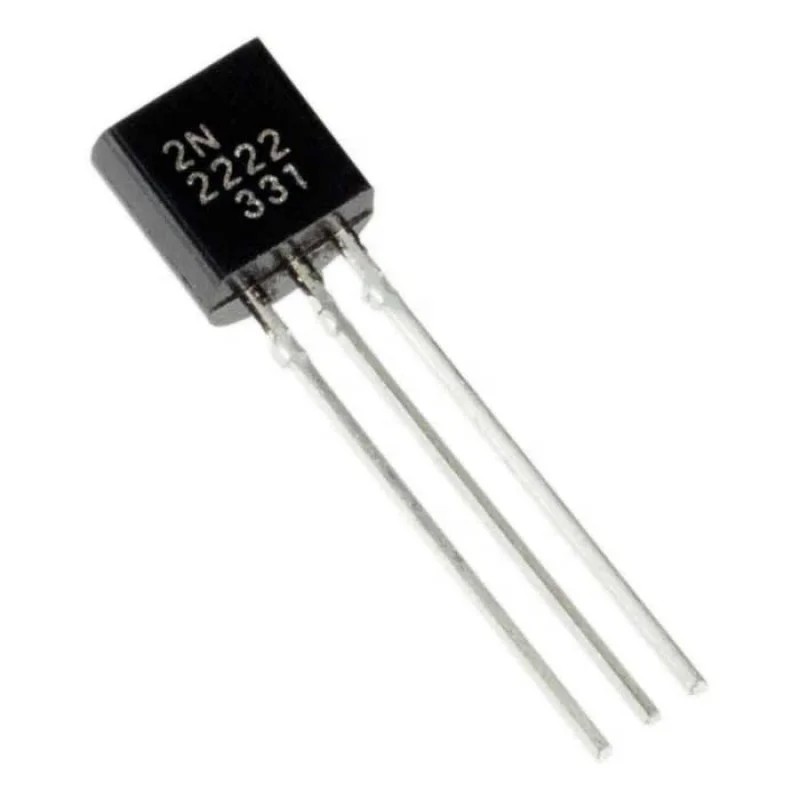

Внешний вид биполярного транзистора средней мощности и его цоколевка

Проверка на плате

Как проверить транзистор мультиметром не выпаивая

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).
Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.
Если щупами касаемся эмиттера и коллектора, показаний никаких нет, в обеих вариантах переходы оказываются запертыми.

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Как проверить полупроводниковый транзистор биполярного типа

Прежде чем начинать проверку, необходимо точно определить, какой именно вид транзистора вы сейчас проверяете. Помимо транзисторов биполярного типа существует великое множество иных типов транзисторов, проверять которые нужно совершенно другим образом. В рамках данной статьи будет рассмотрена проверка транзисторов биполярного типа. Биполярный транзистор можно представить в виде компоновки из 2 диодов. Эти диоды соединены в полумост с помощью одноименных электродов. На выходе из транзистора выходит 3 электрода, обозначенных условно как база, коллектор и эмиттер. В зависимости от полярности соединения диодов выделяют NPN и PNP транзисторы биполярного типа. Переход «база-эмиттер» — управляющий переход, а переход «коллектор-эмиттер» — управляемый переход. Транзистор устроен так, что малый токовый сигнал, который подается на переход «база-эмиттер», при грамотном соотношении резисторов в цепи коллекторного, базового и эмиттерного перехода, вызывает более высокий токовый сигнал на переходе «коллектор-эмиттер».

Основные типы транзисторов

Существует два основных типа транзисторов — биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае — только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов — дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов — «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам — эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов — носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта — исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Как определить выводы транзистора мультиметром?

Содержание

– Как определить эмиттер и коллектор?
– Как определить PNP или NPN транзистор?
– Какие выводы есть у биполярного транзистора?
– Что такое эмиттер и коллектор?
– Как определить где у транзистора эмиттер?
– Как проверить транзистор PNP?
– Как работает транзистор типа PNP?
– Можно ли проверить транзистор не выпаивая?
– Сколько выводов у биполярного транзистора?
– Что такое напряжение насыщения транзистора?
– Какое напряжение подается на коллекторный переход в транзисторе?
– Что такое транзистор для чайников?
– Что такое эмиттер?

Как определить эмиттер и коллектор?

Коллектором является тот контакт, на котором сопротивление между ним и базой меньше. А эмиттером, соответственно, является оставшийся вывод.

Как определить PNP или NPN транзистор?

Если на базу подаём плюс — это NPN тип, если минус — это PNP. Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше.

Какие выводы есть у биполярного транзистора?

Три вывода биполярного транзистора называются база, коллектор и эмиттер. В зависимости от общего вывода можно получить три схемы подключения биполярного транзистора: с общей базой (ОБ), общим коллектором (ОК) и общим эмиттером (ОЭ). Рассмотрим работу транзистора в схеме с общей базой, (рис.

Что такое эмиттер и коллектор?

Эмиттер — это источник носителей тока в цепи. Коллектор — это то место, в направлении которого устремляются носители тока под действием приложенной к устройству ЭДС. Условные обозначения биполярных транзисторов типов NPN и PNP на схемах различны.

Как определить где у транзистора эмиттер?

На фотографии видно, что между базой (средний вывод) и правым выводом сопротивление перехода больше, значит это и есть эмиттер. У транзисторов имеющих теплоотвод для установки на радиатор, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером.

Как проверить транзистор PNP?

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора. Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Как работает транзистор типа PNP?

Транзистор PNP «включится», когда у вас будет небольшой ток, протекающий от эмиттера к базе. … Чтобы ток протекал от эмиттера к базе, вам нужно напряжение около 0,7 В. Поскольку ток идет от эмиттера к базе, база должна иметь напряжение на 0,7 В ниже, чем напряжение на эмиттере.

Можно ли проверить транзистор не выпаивая?

К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. … У исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление. Причем бесконечное сопротивление прибор должен показывать независимо от полярности прикладываемого напряжения (щупов).

Сколько выводов у биполярного транзистора?

Биполярные транзисторы Биполярный транзистор – это полупроводниковый прибор с двумя р-n переходами и тремя выводами, служащий для усиления мощности. В транзисторе имеется три области – эмиттер (э), база (б) и коллектор (к).

Что такое напряжение насыщения транзистора?

Напряжение насыщения коллектор-эмиттер (UКЭ. нас) — это падение напряжения на открытом транзисторе (смысловой аналог RСИ. отк у полевых транзисторов). Аналогично напряжение насыщения база-эмиттер (UБЭ. нас) — это падение напряжения между базой и эмиттером на открытом транзисторе.

Какое напряжение подается на коллекторный переход в транзисторе?

е. ), то коллекторный переход находится под прямым напряжением, и через него протекает диффузионная составляющая тока (ток основных носителей заряда), которая замыкается через базу .

Что такое транзистор для чайников?

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. … Транзисторы небольшой мощности изготавливают в прямоугольных корпусах из полимерных материалов или в металлических цилиндрических.

Что такое эмиттер?

(от лат. emitto – выпускаю) в полупроводниковом приборе – область ПП прибора (биполярного транзистора и др.), назначение к-рой – инжекция носителей заряда в базу; наз. также эмиттерной областью.

Интересные материалы:

Когда появилась поисковая система Google?
Когда появилась социология?
Когда появились аркебузы?
Когда появились истории?
Когда появились книги в мягкой обложке?
Когда появились магазины готовой одежды?
Когда появились месячные?
Когда появились печенеги на Руси?
Когда появились первые фонари на батарейках?
Когда появились первые мемы?

Идентификация

– Как идентифицировать транзисторы?

Спросил 1 год, 5 месяцев назад

Изменено 1 год, 5 месяцев назад

Просмотрено 1к раз

\$\начало группы\$

Я начинающий любитель, я пытаюсь добраться до точки, где я могу смотреть на базовую схему (физическую, а не на схему) и размышлять о том, что она делает. Транзисторы сбивают с толку, потому что их так много типов, и некоторые из них визуально похожи. Очевидно, я мог бы погуглить все, что я найду напечатано на них, определить производителя и т. д. Предполагая, что я не хочу ломать свой ноутбук каждый раз, когда вижу транзистор, что я могу определить?

То, что я спрашиваю, это то, что я могу узнать по:

Глядя. Он имеет 3 контакта с одной стороны, он D-образный, прямоугольный со сквозным отверстием, в форме шляпы, круглый, Размер, насечки сбоку, Любые правила, такие как «Если он D-образный, это всегда BJT» (это правда?)

Тестирование. Вещи, которые я могу легко определить, потыкав их простым мультиметром. Правила типа «если между контактами 1 и 2 есть высокое/бесконечное сопротивление…». Будут ли такие тесты работать, пока он находится в цепи, или его нужно удалить, чтобы знать наверняка.
Идентификационные номера. Существуют ли какие-либо схемы именования, которые достаточно широко используются, чтобы с ними можно было заморачиваться?

Я собираю некоторые заметки, которые я могу хранить в гараже, с такими вещами, как цветовые коды резисторов, различные названия каждого компонента, их символ на диаграмме, что делает каждый вывод и т. д. Я надеюсь, что это не слишком открыто. , если бы я знал больше, я бы спросил что-то более конкретное. Я нашел много ресурсов, которые объясняют типы транзисторов, их функции и их символы, что отлично подходит для проектирования, но мне трудно найти ресурсы, которые объясняют, как определить тип транзистора, исследуя фактический вещь.

транзисторы
идентификация

\$\конечная группа\$

\$\начало группы\$

При осмотре транзистора ничего не видно. Все они бывают разных форм и имеют три контакта.

Проверка возможна при условии, что транзистор исправен, но проверка не работает, пока транзистор находится в цепи.

Идентификационные номера или номера деталей на транзисторе говорят о том, что это за конкретная часть, поэтому просмотр его показывает, что это такое, и вы можете прочитать таблицу данных о важных параметрах.

Схема вокруг транзистора и то, как он используется, может дать подсказки о том, каким он может быть или, по крайней мере, каким не может быть.

Чрезвычайно грубое определение возможно путем измерения цепи или просто выяснения того, что делает транзистор в цепи. Если схема не является специализированной, обычно транзисторы представляют собой биполярные транзисторы или полевые МОП-транзисторы. Если он управляет нагрузкой, можно определить, является ли он N-FET или NPN, если транзистор переключает землю нагрузки, или P-FET или PNP, если он переключает питание нагрузки. Если транзистор управляется током, то это BJT, если напряжением, то это FET. JFET используются для очень специализированных операций в аналоговых схемах. Но, как я уже сказал, это ужасно общее, и может быть много исключений.

В общем, проще всего прочитать, что напечатано на транзисторе, и взять таблицу данных, чтобы узнать, с чем вы работаете и какую распиновку он использует.

\$\конечная группа\$

\$\начало группы\$

Общий ответ на ваш вопрос: нет (как упоминалось в комментариях Дастона). К сожалению, вы действительно не можете окончательно идентифицировать что-либо, не посмотрев номер детали и не получив техническое описание.

Даже среди однотипных транзисторов в одинаковых корпусах (скажем, BJT в корпусе ТО-92) порядок выводов может быть разным. Я только что выполнил быстрый поиск по «TO-92 BJT» и выбрал первые два BJT от Mouser, которые точно демонстрируют мою точку зрения:

Diodes Incorporated ZTX618:

WeEn PHE13003C:

Изображения, взятые из таблиц данных соответствующих частей (ссылка выше).

Если вы не знаете подробностей о конкретном производителе и номере детали навскидку, не существует однозначного способа узнать подробности о конкретном корпусе транзистора только путем визуального осмотра.

\$\конечная группа\$

\$\начало группы\$

Нет, по форме не скажешь. И многие микросхемы имеют одинаковые пакеты.

Определенные типы транзисторов более распространены, поэтому вы можете использовать омметр, чтобы попытаться идентифицировать их.

Наиболее распространены NPN и N-Channel MOSFET. С точки зрения омметра они выглядят как символы справа. Для NPN вы не сможете сказать, что является коллектором, а что эмиттером, и они должны быть правильными в схеме, они не будут работать очень хорошо в обратном направлении. Если у него металлический корпус или язычок, это обычно коллектор.

В PNP (не показан), конечно, два диода перевернуты.

Если он действительно старый (1950–1960-е годы), то, вероятно, это не полевой МОП-транзистор.

^{имитация этой схемы – Схема создана с помощью CircuitLab}

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите

Зарегистрироваться через Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Транзисторы | Клуб электроники

На этой странице рассматриваются практические вопросы, такие как меры предосторожности при пайке и идентификации выводов. Информацию о работе и использовании транзисторов в схемах см. страница транзисторных схем.

Транзисторы усиливают ток , например их можно использовать для усиления малого выхода ток от логической ИС, чтобы она могла управлять лампой, реле или другим сильноточным устройством. Во многих цепях для преобразования изменяющегося тока в изменяющееся напряжение используется резистор. поэтому транзистор используется для усилить напряжение .

Транзистор может использоваться как переключатель (либо полностью включенный с максимальным током, либо полностью выключенный с нет тока) и как усилитель (всегда частично включен).

Величина усиления тока называется усилением тока , символ h _FE (один из многих параметров транзисторов, каждый со своим символом).

Rapid Electronics: транзисторы

Типы транзисторов

Существует два типа стандартных (биполярных) транзисторов: NPN и PNP , с различными символами цепи, как показано на рисунке. Буквы относятся к слоям полупроводникового материала, используемого для изготовления транзистора. Большинство транзисторов, используемых сегодня, являются транзисторами NPN, потому что их легче всего изготовить из кремния. Если вы новичок в электронике, лучше всего начать с изучения того, как использовать транзисторы NPN.

Выводы маркированы база (B), коллектор (С) и эмиттер (Е). Эти термины относятся к внутренней работе транзистора, но они не так уж важны. помогают понять, как используется транзистор, так что просто относитесь к ним как к меткам.

Пара Дарлингтона – это два транзистора, соединенных вместе. чтобы получить очень высокий коэффициент усиления по току.

В дополнение к биполярным транзисторам существуют полевые транзисторы , которые обычно именуемый FET s. У них разные символы и свойства цепей, и они не рассматриваются на этой странице.

Соединительный

Транзисторы имеют три вывода, которые должны быть правильно подключены. Будьте осторожны, потому что неправильно подключенный транзистор может выйти из строя сразу после включения.

Ориентация транзистора может быть ясной из схемы компоновки печатной платы или платы, в противном случае вы необходимо обратиться к каталогу или веб-сайту поставщика, чтобы определить потенциальных клиентов.

На рисунках показаны выводы для некоторых распространенных типов корпусов транзисторов.

Обратите внимание, что схемы выводов транзисторов показывают вид с ниже с ведет к вам. Это противоположно схемам выводов микросхемы, на которых показан вид сверху.

Пайка

Транзисторы могут быть повреждены нагреванием при пайке, поэтому, если вы не являетесь экспертом, целесообразно использовать радиатор, прикрепленный к проводу между соединением и корпусом транзистора. Можно купить специальный инструмент, а стандартную клипсу-крокодил (без пластиковой крышки) работает так же и дешевле.

Не путайте этот временный радиатор с постоянным радиатором (описан ниже). которые могут потребоваться силовому транзистору для предотвращения его перегрева во время работы.

Проверка транзистора

Транзисторы могут быть повреждены нагреванием при пайке или неправильным использованием в цепи. Если вы подозреваете, что транзистор может быть поврежден, есть два простых способа проверить его :

1. Проверка мультиметром

Используйте мультиметр или простой тестер (батарея, резистор и светодиод) проверить каждую пару отведений на проводимость. Настройте цифровой мультиметр на проверку диодов. и аналоговый мультиметр для диапазона низкого сопротивления.

Проверка каждой пары проводов в обоих направлениях (всего шесть тестов):

Соединение база-эмиттер (BE) должно вести себя как диод, а проводить только в одну сторону .
Переход база-коллектор (BC) должен вести себя как диод, а проводить только в одну сторону .
коллектор-эмиттер (CE) не должен проводить в любом направлении .

На схеме показано, как ведут себя переходы в транзисторе NPN. Диоды перевернуты в транзисторе PNP, но можно использовать ту же процедуру проверки.

Проверка транзистора NPN

2. Тестирование в простой схеме

Подключите транзистор к показанной простой схеме. Напряжение питания не критично, подойдет любое от 5В до 12В. Эту схему можно быстро построить, например, на макетной плате. Позаботьтесь о том, чтобы включить 10k резистор в соединении с базой, иначе вы разрушите транзистор при проверке!

Если транзистор исправен, светодиод должен загореться при нажатии переключателя и не светится при отпускании переключателя.

Для проверки транзистора PNP используйте ту же схему, но поменяйте местами светодиод и напряжение питания.

Некоторые мультиметры имеют функцию проверки транзисторов, которая обеспечивает известный базовый ток и измеряет ток коллектора, чтобы отобразить коэффициент усиления по постоянному току транзистора h _FE .

Простая схема переключения
для проверки транзистора NPN

Коды транзисторов

В Великобритании используются три основных серии кодов транзисторов:

Коды, начинающиеся с B (или A), например. BC108

Первая буква B для кремния, A для германия (сейчас используется редко). Вторая буква указывает тип; например, C означает маломощную звуковую частоту; D означает звуковую частоту высокой мощности; F означает низкую мощность высокой частоты. Остальная часть кода идентифицирует конкретный транзистор. В системе нумерации нет очевидной логики. Иногда в конце добавляется буква (например, BC108C) для обозначения специальной версии. основного типа, например более высокий коэффициент усиления по току или другой стиль корпуса. Если в проекте указана версия с более высоким коэффициентом усиления (BC108C), ее необходимо использовать. но если указан общий код (BC108), подойдет любой транзистор с этим кодом.

Коды, начинающиеся с TIP, например.

TIP31A
TIP относится к производителю: силовой транзистор Texas Instruments. Буква в конце обозначает версии с другим номинальным напряжением.
Коды, начинающиеся с 2N, напр. 2N3053
Начальная цифра 2N идентифицирует деталь как транзистор, а остальная часть кода идентифицирует конкретный транзистор. В системе нумерации нет очевидной логики.
Выбор транзистора
В большинстве проектов указывается конкретный транзистор, но обычно можно заменить его эквивалентным транзистором. из широкого ассортимента. Наиболее важными свойствами, на которые следует обратить внимание, являются максимальный ток коллектора I _С и коэффициент усиления по току h _FE . Чтобы облегчить выбор, большинство поставщиков группируют свои транзисторы по категориям. определяется либо их типовым использованием , либо максимальной мощностью номиналом.
Чтобы сделать окончательный выбор, вам может понадобиться ознакомиться с таблицами технических данных, представленными в каталогах, книгах и в Интернете. Они содержат много полезной информации, но могут быть трудны для понимания, если вы не знакомы с используемые термины и сокращения.
Вот некоторые из терминов, которые вы, вероятно, увидите:
Структура – тип транзистора, NPN или PNP, заменитель должен быть того же типа.
Корпус типа – расположение выводов.
I _C макс. – максимальный ток коллектора.
В _CE макс. – максимальное напряжение на переходе коллектор-эмиттер, не обращайте внимания на низковольтные цепи.
ч _ФЭ – коэффициент усиления по току (строго коэффициент усиления по постоянному току). Гарантированное минимальное значение дано, потому что фактическое значение варьируется от транзистора к транзистору – даже для одного и того же типа! Обратите внимание, что текущее усиление — это просто число, поэтому оно не имеет единиц измерения. Коэффициент усиления часто указывается при определенном токе коллектора I _C который обычно находится в середине диапазона транзистора, например, «100@20 мА» означает усиление не менее 100 при 20 мА. Иногда указываются минимальные и максимальные значения. Поскольку коэффициент усиления примерно постоянен для различных токов, но изменяется от транзистор к транзистору эта деталь представляет интерес только для специалистов.
P _до макс. – максимальная полная мощность, которую можно развить в транзисторе, обратите внимание, что для достижения максимального рейтинга потребуется радиатор. Этот рейтинг важен для транзисторов, работающих как усилители, мощность примерно равна I _C × V _CE . Для транзисторов, работающих как ключи, большее значение имеет максимальный ток коллектора (I _C макс.).
Категория — типичное применение транзистора, хорошая отправная точка при поиске замены. Для разных категорий могут быть отдельные таблицы.
Возможные заменители – транзисторы с аналогичными электрическими свойствами, которые подойдут заменители в большинстве цепей. Они могут иметь другой стиль корпуса, поэтому будьте осторожны при размещении на печатной плате.
Rapid Electronics: транзисторы
Радиаторы для транзисторов
Радиаторы необходимы для транзисторов, пропускающих большие токи.
Отработанное тепло образуется в транзисторах из-за протекающего через них тока. Если вы обнаружите, что транзистор становится слишком горячим, чтобы до него можно было дотронуться, ему определенно нужен радиатор! Радиатор помогает рассеивать (удалять) тепло, передавая его окружающему воздуху.
Фотография © Rapid Electronics
Скорость производства сбросного тепла называется тепловой мощностью, P. Обычно базовый ток I _B слишком мал, чтобы выделять много тепла, поэтому мощность определяется током коллектора I _C и напряжением V _CE на транзисторе:
P = I _C × V _CE
Нагрев не является проблемой, если I _C мал или если транзистор используется в качестве переключиться, потому что, когда «полный» V _CE почти нулевой. Однако силовые транзисторы, используемые в таких схемах, как аудиоусилитель или регулятор скорости двигателя, будут частично на большую часть времени V _{и CE} может составлять примерно половину напряжения питания. Эти силовые транзисторы почти обязательно нужен радиатор, чтобы предотвратить их перегрев.
Силовые транзисторы
обычно имеют отверстия под болты для крепления радиаторов, но также доступны радиаторы с клипсами. Убедитесь, что вы используете правильный тип транзистора. Многие транзисторы имеют металлические корпуса, которые соединены с одним из выводов. возможно, потребуется изолировать радиатор от транзистора. Изоляционные комплекты доступны с листом слюды и пластиковой втулкой для болта. Теплопроводящая паста может быть использована для улучшения потока тепла от транзистора к транзистору. теплоотвод, это особенно важно, если используется изоляционный комплект.

Комплект изоляции

Теплопроводная паста
Фотографии © Rapid Electronics
Характеристики радиатора
Радиаторы
оцениваются по их тепловому сопротивлению (Rth) в °C/Вт. Например, 2°C/Вт означает, что теплоотвод (и, следовательно, компонент, прикрепленный к нему) будет иметь температуру 2°C. горячее окружающего воздуха на каждый 1 Вт тепла, который он рассеивает. Обратите внимание, что более низкое тепловое сопротивление означает лучший теплоотвод .
Расчет необходимой мощности радиатора:
Сначала найдите рассеиваемую тепловую мощность:
P = I _C × V _CE
(если сомневаетесь, используйте максимально возможное значение для I _C и предположите, что V _CE составляет половину напряжения питания).
Пример: транзистор проходит 1 А и подключен к источнику питания 12 В, поэтому мощность составляет около 1 × ½ × 12 = 6 Вт.
Найти максимальную рабочую температуру (Tmax) для транзистора, если это возможно, в противном случае примите Tmax = 100 °C.
Оцените максимальную температуру окружающей среды (окружающего воздуха) (Tair). Если теплоотвод будет снаружи корпуса, Tair = 25°C разумно, но внутри она будет выше (возможно, 40°C), что позволит всему прогреться в процессе работы.
Рассчитайте максимальное тепловое сопротивление (Rth) радиатора, используя:
Rth = (Tmax – Tair) / P
С примерными значениями, приведенными выше: Rth = (100-25)/6 = 12,5 °C/Вт.
Выберите радиатор с тепловым сопротивлением, которое на 90 137 меньше 90 138, чем значение, рассчитанное выше. (помните, что более низкое значение означает лучший отвод тепла), например, 5°C/Вт было бы разумным выбором, чтобы обеспечить запас прочности. Теплоотвод 5 °C/Вт, рассеивающий 6 Вт, будет иметь разность температур 5 × 6 = 30 °C. поэтому температура транзистора повысится до 25 + 30 = 55 °C (безопасно меньше, чем максимум 100 °C).
Все вышеизложенное предполагает, что транзистор имеет ту же температуру, что и радиатор. Это разумное предположение, если они прочно скреплены болтами или зажимами. Однако вам, возможно, придется положить лист слюды или что-то подобное между ними, чтобы обеспечить электрическую изоляцию. тогда транзистор будет горячее радиатора и расчет усложнится. Для обычных листов слюды вы должны вычесть 2°C/Вт из значения теплового сопротивления (Rth), рассчитанного на шаге 4 выше.
Или используйте метод проб и ошибок!
Если описанные выше шаги кажутся вам слишком сложными, вы можете попробовать подключить радиатор среднего размера и надеяться на лучшее. Осторожно следите пальцем за температурой транзистора, если станет уж больно горячим выключайте немедленно и используйте радиатор большего размера.
Rapid Electronics: радиаторы
Почему термостойкость?
Термин « тепловое сопротивление » используется потому, что он аналогичен электрическому сопротивлению:
Разница температур на радиаторе (между транзистором и воздухом) подобна напряжению (разнице потенциалов) на резисторе.
Тепловая мощность (скорость нагрева), протекающая через радиатор от транзистора к воздуху, аналогична току, протекающему через резистор.
Таким образом, R = V/I становится Rth = (Tmax – Tair)/P
Точно так же, как вам нужна разница напряжений для протекания тока, вам нужна разница температур для протекания тепла.
Рапид Электроникс любезно разрешили мне использовать их изображения на этом сайте, и я очень благодарен за их поддержку. У них есть широкий выбор транзисторов и других компонентов для электроники, и я рад рекомендую их как поставщика.
Книги по компонентам:
Как проверить транзистор и диод » Electronics Notes
Очень быстро и легко научиться тестировать транзистор и диод с помощью аналогового мультиметра — обычно этого достаточно для большинства приложений.
Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей
Хотя многие цифровые мультиметры в наши дни имеют специальные возможности для проверки диодов, а иногда и транзисторов, не все это делают, особенно старые аналоговые мультиметры, которые все еще широко используются. Однако по-прежнему довольно легко выполнить простой тест «годен/не годен», используя самое простое оборудование.
Эта форма тестирования позволяет определить, работает ли транзистор или диод, и, хотя она не может предоставить подробную информацию о параметрах, это редко является проблемой, поскольку эти компоненты будут проверены на заводе, и сравнительно редко производительность снижается. падают до точки, когда они не работают в цепи.
Большинство сбоев носят катастрофический характер, приводя к полной неработоспособности компонента. Эти простые тесты с помощью мультиметра позволяют очень быстро и легко обнаружить эти проблемы.
Диоды большинства типов могут быть протестированы таким образом – силовые выпрямительные диоды, сигнальные диоды, стабилитроны/диоды опорного напряжения, варакторные диоды и многие другие типы диодов.
Как проверить диод мультиметром
Основная проверка диодов выполняется очень просто. Всего два теста необходимы мультиметром, чтобы убедиться, что диод работает удовлетворительно.
Проверка диода основана на том факте, что диод проводит только в одном направлении, а не в другом. Это означает, что его сопротивление будет отличаться в одном направлении от сопротивления в другом.
Измеряя сопротивление в обоих направлениях, можно установить, исправен ли диод, а также какие соединения являются анодом и катодом.
Поскольку фактическое сопротивление в прямом направлении зависит от напряжения, невозможно указать точные значения ожидаемого прямого сопротивления, поскольку напряжение на разных счетчиках будет разным — оно даже будет разным в разных диапазонах на измерителе.

… полоса на корпусе диода обозначает катод….
Метод проверки диода аналоговым измерителем довольно прост.
Пошаговые инструкции:
Установите мультиметр на его диапазон в омах – подойдет любой диапазон, но, вероятно, лучше всего использовать средний диапазон в омах, если их несколько.
Подключите катодную клемму диода к положительной клемме мультиметра, а анод к отрицательной или общей клемме.
Установите мультиметр на показания в омах, и должно быть получено «низковатое» показание.
Поменяйте местами соединения.
На этот раз должно быть получено высокое значение сопротивления.
Примечания:
На шаге 3 фактические показания будут зависеть от ряда факторов. Главное, чтобы счетчик отклонялся, возможно, на половину или больше. Изменение зависит от многих элементов, включая батарею в измерителе и используемый диапазон. Важно отметить, что расходомер значительно отклоняется.
При проверке в обратном направлении кремниевые диоды вряд ли покажут какое-либо отклонение измерителя. Германиевые, которые имеют гораздо более высокий уровень обратного тока утечки, могут легко показать небольшое отклонение, если измеритель настроен на высокий диапазон сопротивления.
Этот простой тест диода аналоговым мультиметром очень полезен, потому что он дает очень быстрое определение того, работает ли диод в принципе. Однако он не может тестировать более сложные параметры, такие как обратный пробой и т. д.
Тем не менее, это важный тест для технического обслуживания и ремонта. Хотя характеристики диода могут измениться, это случается очень редко, и весьма вероятно, что произойдет полный пробой диода, и это будет сразу видно с помощью этого теста.
Соответственно, этот тип испытаний чрезвычайно полезен в ряде областей тестирования и ремонта электроники.
Проверка диода мультиметром
Как проверить транзистор мультиметром
Проверка диодов с помощью аналогового мультиметра может быть расширена, чтобы обеспечить простую и прямую проверку достоверности биполярных транзисторов. Опять же, проверка с помощью мультиметра обеспечивает только уверенность в том, что биполярный транзистор не перегорел, но она все же очень полезна.
Как и в случае с диодом, наиболее вероятные неисправности приводят к разрушению транзистора, а не к незначительному ухудшению характеристик.
Испытание основано на том факте, что биполярный транзистор можно рассматривать как состоящий из двух встречных диодов, и при выполнении испытания диодов между базой и коллектором и базой и эмиттером транзистора с использованием аналогового мультиметра большая часть основная целостность транзистора может быть установлена.
Схема замещения транзистора с диодами для проверки мультиметром.
Требуется еще один тест. Транзистор должен иметь высокое сопротивление между коллектором и эмиттером, а база должна быть разомкнута, так как есть два встречных диода. Однако возможно, что путь коллектор-эмиттер будет перегоревшим, а между коллектором и эмиттером будет создан путь проводимости, но при этом он все еще будет иметь диодную функцию по отношению к базе. Это тоже нужно тестировать.
Следует отметить, что биполярный транзистор не может быть функционально воспроизведен с использованием двух отдельных диодов, потому что работа транзистора зависит от базы, которая является соединением двух диодов, являясь одним физическим слоем и к тому же очень тонкой.
Пошаговые инструкции:
Инструкции даны в первую очередь для NPN-транзисторов, поскольку они являются наиболее распространенными типами транзисторов. Варианты показаны для разновидностей PNP – они указаны в скобках (.. .. ..):
Установите измеритель на его диапазон в омах – подойдет любой диапазон, но средний диапазон в омах, если доступно несколько, вероятно, лучше всего .
Подсоедините базовую клемму транзистора к клемме с положительной маркировкой (обычно красного цвета) на мультиметре
Подсоедините клемму с маркировкой «минус» или «общий» (обычно черного цвета) к коллектору и измерьте сопротивление. Он должен показывать обрыв цепи (для транзистора PNP должно быть отклонение).
Когда клемма с пометкой «плюс» все еще подключена к базе, повторите измерение, подключив положительную клемму к эмиттеру. Показание должно снова показать обрыв цепи (мультиметр должен отклониться для транзистора PNP).
Теперь поменяйте местами соединение с базой транзистора, на этот раз соединив отрицательный или общий (черный) вывод аналогового измерительного прибора с базой транзистора.
Сначала подключите клемму с маркировкой «плюс» к коллектору и измерьте сопротивление. Затем отнесите его к излучателю. В обоих случаях счетчик должен отклониться (указать обрыв цепи PNP-транзистора).
Далее необходимо подключить отрицательный или общий провод счетчика к коллектору, а плюс счетчика к эмиттеру. Убедитесь, что счетчик показывает обрыв цепи. (Счетчик должен показывать обрыв цепи как для типов NPN, так и для PNP.
Теперь поменяйте местами соединения, чтобы минус или общий провод счетчика был подключен к эмиттеру, а плюс счетчика к коллектору. Проверьте еще раз, что счетчик показывает обрыв цепи.
Если транзистор проходит все тесты, то он в основном исправен и все переходы целы.
Примечания:
Окончательная проверка от коллектора до эмиттера гарантирует, что база не «прогорела». Иногда возможно, что между коллектором и базой, а также между эмиттером и базой все еще присутствует диод, но коллектор и эмиттер закорочены.
Как и в случае с германиевым диодом, обратные показания для германиевых транзисторов будут не такими хорошими, как для кремниевых транзисторов. Небольшой уровень тока допустим, так как это связано с наличием неосновных носителей в германии.
Обзор аналогового мультиметра
Хотя большинство продаваемых сегодня мультиметров являются цифровыми, тем не менее многие аналоговые счетчики все еще используются. Хотя они могут быть не самыми последними в технологии, они по-прежнему идеальны для многих применений и могут быть легко использованы для измерений, таких как описанные выше.
Хотя описанные выше тесты предназначены для аналоговых счетчиков, аналогичные тесты можно провести и с цифровыми мультиметрами, цифровыми мультиметрами.
Часто цифровые мультиметры могут включать специальную функцию тестирования биполярных транзисторов, и это очень удобно в использовании. Общая производительность теста с помощью специальной функции тестирования биполярных транзисторов часто очень похожа на упомянутую здесь, хотя некоторые цифровые мультиметры могут давать значение усиления по току.
Использование простого теста для диодов и транзисторов очень полезно во многих сценариях обслуживания и ремонта. Очень полезно иметь хорошее представление о том, работает ли диод или транзистор. Поскольку тестеры транзисторов не продаются широко, возможность использовать любой мультиметр для обеспечения этой возможности особенно полезна. Это даже удобнее, потому что тест очень прост в выполнении.
Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
Вернуться в меню “Тест”. . .
Как проверить транзистор с помощью мультиметра (DMM+AVO)
Как запомнить направление транзистора PNP и NPN и идентификацию контактов, проверить, хорошее оно или плохое.
Следующее базовое руководство, основанное на использовании цифрового (DMM) или аналогового (AVO) мультиметра, поможет вам:
Запомнить направление транзисторов NPN и PNP
Определите базу, коллектор и эмиттер транзистора
Проверьте состояние транзистора.
Похожие сообщения:
Биполярный переходной транзистор (BJT) | Строительство, работа, типы и области применения
Типы транзисторов – BJT, FET, JFET, MOSFET, IGBT и специальные транзисторы
Содержание
Как запомнить направление PNP и NPN транзистора?
PNP = заостренный
NPN = не указано.
Если вы думаете, что это немного сложно, попробуйте более простой способ, как показано ниже.
                                                            Нажмите на изображение, чтобы увеличить его.
PNP   NPN
P = баллы N = никогда
N = IN                            P = Баллы
P = постоянно           N = iN
Теперь давайте перейдем к пошаговому руководству, чтобы узнать, как проверить транзистор?
Проверка транзистора с помощью цифрового мультиметра в режиме диодов или в режиме проверки целостности цепи
Для этого следуйте приведенным ниже инструкциям.
Удалите транзистор из схемы, т.е. отключите питание транзистора, который необходимо проверить. Разрядите все конденсаторы (замкнув выводы конденсатора) в цепи (если есть).
Установите мультиметр в режим «Тест диодов», повернув поворотный переключатель мультиметра.
Подсоедините черный (общий или -Ve) щуп мультиметра к 1-й клемме транзистора, а красный (+Ve) щуп — ко 2-й клемме (рис. ниже). Вы должны выполнить 6 тестов, подключив черный (-Ve) щуп и красный (+Ve) щуп к 1 к 2, 1 к 3, 2 к 1, 2 к 3, 3 к 1, 3 к 2 соответственно. просто замените измерительные провода мультиметра или поменяйте местами клеммы транзистора, чтобы подключить, проверить, измерить и записать показания в таблице (показано ниже). Цифры красного цвета обозначают красный щуп, а цифры черного цвета подключены к черному (-Ve) щупу мультиметра.
Проверьте, измерьте и запишите показания дисплея мультиметра в таблице ниже.
У нас есть следующие данные из таблицы, приведенной ниже.
Из 6 тестов мы получили данные и результаты только по двум тестам, т.е. точки 2 к 1 и 2 к 3. Где мы получили в точках 2 к 1 0,733 В постоянного тока и 2 к 3 0,728 В постоянного тока. Теперь мы можем легко найти тип транзистора, а также его коллектор, базу и эмиттер.
Точка 2 — база транзистора в транзисторе BC55.
BC 557 — это PNP-транзистор, в котором 2 ^-й (средний вывод — база) подключен к красному (+Ve) измерительному проводу мультиметра.
Вообще, Клемма 1 = Эмиттер, Клемма 2 = База и Клемма 3 = Коллектор (транзистор BC 557 PNP), поскольку результат проверки для 2-1 = 0,733 В постоянного тока и 2-3 = 0,728 В постоянного тока, т. е. 2-1 > 2-3.
БК 557 ПНП Точки измерения Результат
1-2 ПР
1-3 ПР
2-1 0,733 В постоянного тока
2-3 0,728 В постоянного тока
3-1 ПР
3-2 ПР
Поиск БАЗЫ транзистора :
Как уже упоминалось в приведенном выше руководстве, общее число, найденное в приведенных выше тестах, является базовым. В нашем случае 2 терминала ^и является Базовым и 2 является общим из 1-2 и 2-3.
2
^nd Метод с использованием цифрового мультиметра для определения основания транзистора.
Если вы будете следовать той же схеме и методу подключения выводов мультиметра и выводов транзистора один за другим на рисунке выше, на рис. «c» и «d», красный (+Ve) измерительный провод подключается к среднему. т. е. 2 ^-й-й клеммы вывода, а черный (-Ve) щуп подключается к 1 ^-й-й клемме транзистора.
Опять же, красный (+Ve) щуп подключен к среднему, т.е. 2 9Клемма провода 0099 nd , а черный (-Ve) измерительный провод подключен к одной клемме транзистора 3 ^rd, и мультиметр показывает некоторые показания, например, 0,717 В постоянного тока и 0,711 В постоянного тока соответственно в случае BC 547 NPN.
Общий провод: 2 ^и, один из которых подключен к красному (+Ve) тестовому проводу (т.е. P и да, два других провода – N), который является базовым. В случае транзистора BC 557 PNP ситуация обратная.
NPN или PNP?
Все просто. Если черный (-Ve) щуп мультиметра подсоединить к базе транзистора (2 ^и клемма в нашем случае), тогда это PNP-транзистор , а когда красный (+Ve) щуп подключен к базе клеммы, это NPN-транзистор .
Похожие сообщения:
Разница между транзисторами NPN и PNP
Разница между BJT и FET транзисторами
Излучатель или коллектор?
Прямое смещение EB (эмиттер – база) больше, чем CB (коллектор – база), т.е. EB > CB в транзисторе PNP, например. BC557 НПН. Следовательно, это резистор типа PNP. В транзисторе NPN прямое смещение BE (база — эмиттер) больше, чем BC (база — коллектор), т. е. BE > BC, например. 547 г. до н.э. ПНП.
Вот вывод.
Точка 2 — база транзистора в BC547 Транзистор
BC 547 — это NPN-транзистор, в котором 2 ^-й (средний вывод — база) подключен к красному (+Ve) щупу мультиметра.
Во всех случаях Клемма 1 = Эмиттер, Клемма 2 = База и Клемма 3 = Коллектор (транзистор BC 547 NPN), поскольку результат теста для 1-2 = 0,717 В постоянного тока и 2-3 = 0,711 В постоянного тока, т. е. 1-2 > 2-3.
ВС 547 НПН Точки измерения Результат
1-2 0,717 В постоянного тока
1-2 ПР
1-3 ПР
1-3 ПР
2-3 ПР
2-3 0,711 В постоянного тока
Проверка транзистора с помощью аналогового или цифрового мультиметра в омах (Ом) Режим диапазона:

Шаги:
Отключите питание схемы и удалите транзистор из схемы.
Поверните селекторный переключатель и установите ручку мультиметра в положение диапазона Ом (OHM)
Подсоедините черный (общий или -Ve) щуп мультиметра к 1-й клемме транзистора, а красный (+Ve) щуп ко 2-й клемме (рис. 1 (a). (Необходимо выполнить 6 тестов, подключив черный (-Ve) щуп к 1 к 2, 1 к 3, 2 к 1, 2 к 3, 3 к 1, 3 к 2 соответственно, просто заменив измерительные провода мультиметра или поменяв местами клеммы транзистора для подключения, проверки, измерьте и запишите показания в таблице (показаны ниже) (цифры красного цвета показывают выводы транзистора, подключенные к Красный (+Ve) щуп мультиметра, а цифры черного цвета показывают транзисторные выводы, подключенные к Черный (-Ve) щуп мультиметра. (Лучшее объяснение в таблице и на рисунке ниже)
Если мультиметр показывает высокое сопротивление как в первом, так и во втором тесте при изменении полярности транзистора или мультиметра, как показано на рис. 1 (а) и (б). (Обратите внимание, что результат будет показан только для 2 тестов из 6, как указано выше). т. е. В нашем случае 2 ^nd клемма транзистора является БАЗОВОЙ, потому что она показывает высокое сопротивление в обоих тестах 2 на 3 и 3 на 2, где красный (+Ve) щуп мультиметра подключен к 2 ^nd клемме транзистора . Другими словами, обычное число в тестах — это База, которая равна 2 из 1, 2 и 3.
Нажмите на изображение, чтобы увеличить
PNP или NPN?
Теперь это NPN-транзистор, потому что он показывает показания только тогда, когда КРАСНЫЙ (+Ve) измерительный провод (т. е. клемма P, где P = положительный) подключен к базе транзистора (см. рис. ниже). Если вы сделаете наоборот, т. е. черный (-Ve) измерительный провод (т.е. N = где N = отрицательный) мультиметра, подключенный к транзисторной клемме в последовательности (1 к 2 и 2 к 3) и показывает показания в обоих тестах, как указано выше , 2 ^nd Клемма по-прежнему BASE, но транзистор PNP (см. рис. ниже).
Проверка транзистора с помощью цифрового мультиметра в режиме транзистора или hFE или бета-режиме
hFE, также известном как коэффициент усиления по постоянному току, означает «гибридный параметр усиления по прямому току, общий эмиттер», используемый для измерения hFE транзистора, который может найти по следующей формуле.
h _FE = β _DC = I _C / I _B
Его также можно использовать для проверки транзистора и его контактной клеммы, как показано на рис. 1.
Для проверки транзистора в режиме hFE в мультиметре имеется 8-контактный разъем, обозначенный PNP и NPN, а также E C B ( Эмиттер, коллектор и база). Просто поместите три контакта транзистора в слот мультиметра один за другим в разные слоты, например, ECB или CBE (поворотная ручка должна находиться в режиме hFE).
Если они отображают показания (это будут показания транзистора h _FE ), в нашем примере мы использовали транзистор BC548, который показывает бета-значение 368 (позиция CBE) текущее положение на C, B, Слот E – это точные клеммы транзистора (коллектор, база и эмиттер), и транзистор находится в хорошем положении, в противном случае замените его новым.
Related Posts:
Как проверить конденсатор с помощью цифрового и аналогового мультиметра — 8 методов
Как проверить диод с помощью цифрового и аналогового мультиметра — 4 способа.
Как проверить реле? Проверка реле SSR и катушки?
Как проверить и исправить дефекты печатной платы (PCB)?
Как определить номинал сгоревшего резистора (тремя удобными способами)
Как проверить целостность электрических компонентов с помощью мультиметра?
Схема цепи тестера кабелей и проводов
Как проверить аккумулятор с помощью тест-метра?
Как проверить электрические и электронные компоненты с помощью мультиметра?
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Транзисторный тест для идентификации клемм, типа и состояния.
– All About Engineering
Главная > Электроника > Базовая электроника > Проверка транзистора для определения клемм, типа и состояния.
Как выполнить тест транзистора для определения клемм, типа (NPN или PNP) и состояния (хорошее или плохое)
Как мы знаем, транзистор является наиболее часто используемым компонентом в любом проекте, схеме или устройстве, но вы не можете его использовать перед испытанием транзистора. Самая важная задача в любом проекте или сборке схемы — знать “, как выполнить проверку транзистора “. Этот тест транзистора поможет вам идентифицировать терминал , NPN/PNP и Исправные/поврежденные транзисторы .
СОДЕРЖАНИЕ
1 Транзистор (BJT)
1,1 NPN
1,2 PNP
2 Терминальная идентификация
2.1. PNP
3.1 Тест NPN
3.2 Тест PNP
4 Проверка транзистора (исправен или поврежден)
Этот тест применим только для транзисторов BJT . Поэтому перед любым тестом транзистора нам нужно знать о структуре биполярного транзистора .
Транзистор (BJT)
BJT (биполярный переходной транзистор) представляет собой полупроводниковый прибор с тремя выводами. Он состоит из двух переходных диодов PN , сплавленных вместе, образующих три слоя, известных как база, эмиттер и коллектор .

Существует два типа транзисторов в зависимости от полярности слоев.
NPN
В этом BJT Base , т. е. слой , легированный P, , зажат между слоями , легированными N, известными как Collector & Emitter .
Разница между коллектором и эмиттером заключается в том, что эмиттер представляет собой сильнолегированный слой .
NPN соответствует двум диодам, сплавленным вместе клеммой Anode, как показано на рисунке ниже.

Читайте также: Разница между силовым трансформатором и распределительным трансформатором
PNP
PNP-транзистор состоит из слоя , легированного N ( Base ), зажатого между слоями , легированными P, известными как Collector & Emitter .
Транзистор PNP соответствует двум диодам, катодный вывод этих двух диодов сплавлен вместе, как показано на рисунке ниже.

Читайте также : Как проверить реле?
В этом тесте транзисторов используется функция тестирования диодов мультиметра. Итак, ради этого теста транзисторов вам нужно знать о проверка диодов.
режим проверки диодов:
Прямое смещение P-N перехода: Мультиметр считывает некоторое напряжение и издает звуковые сигналы.
Обратное смещение P-N перехода: мультиметр показывает OL (превышение предела)
Идентификация клемм
Первым шагом в проверке транзистора является идентификация клемм ( База, эмиттер и коллектор ) транзистора.
Сначала нужно пометить выводы транзистора цифрами 1,2,3 . Для этого держите транзистор плоской стороной к себе и начинайте с левой стороны, как показано на рисунке ниже.
Читайте также: Тиристор | Его работа, типы и применение
Идентификация базовой клеммы
Переведите мультиметр в режим проверки диодов .
Поместите черный (общий) щуп и красный щуп на любые две клеммы одновременно.
Проверить все возможные комбинации клемм, т. е. 1-2 , 1-3 , 2-1 , 2-3 , 3-1 , 3-2 .
Две из этих комбинаций должны пройти проверку диодов (показания показывают напряжение от 0,5 В до 0,8 В ), общая клемма в этих двух комбинациях является Базовой клеммой .
Предположим, комбинации 2-1 и 2-3 прошли проверку диодов, тогда 2 является базовой клеммой.
Идентификация излучателя и коллектора
При успешной идентификации базового терминала два терминала ( 1 и 3 ) остаются неизвестными. если вы идентифицируете второй терминал, впоследствии вы узнаете и третий терминал.
Установите мультиметр в режим проверки диодов .
Запишите показание напряжения базовой клеммы с обеих клемм 1 и 3 одну за другой.
Терминал, имеющий более высокое напряжение между ними, является Излучателем .
Терминал с более низким напряжением по сравнению с другим Коллектор .
В этом примере предположим, что 2-1 значение напряжения = 0,6 В и 2-3 значение напряжения = 0,7 В 1.
Читайте также: Как проверить диод и методы тестирования диода, светодиода и стабилитрона
Тип: NPN или PNP
Следующим шагом в тесте транзисторов является определение того, является ли преобразователь NPN или PNP .
Этот шаг зависит от результатов вышеупомянутого теста транзистора.
Проверка NPN
Переведите мультиметр в режим проверки диодов .
Поместите красный щуп (положительный) на базовую клемму , а черную клемму (общую или отрицательную) на 9.0137 Излучатель и Коллектор один за другим.
Если они проходят проверку диодов, это означает, что переходы имеют прямое смещение и это транзистор NPN .
Если вы не знаете терминалы.
Установите мультиметр в режим проверки диодов .
Проверьте все шесть комбинаций клемм для проверки диодов.
Обратите внимание на те две комбинации, , проверка диодов которых положительна (мультиметр издает звуковой сигнал или показывает напряжение).
Если общий вывод в этих двух комбинациях подключен к красному щупу мультиметра, транзистор NPN .
Тест транзистора PNP
Тест транзистора PNP немного отличается от теста транзистора NPN .
Переведите мультиметр в режим проверки диодов .
Соедините датчик Black (общий) с Base и датчик Red с Излучатель и Коллектор по одному.
Если обе эти комбинации проходят проверку диодов, транзистор имеет номер PNP .
Если вы не знаете терминалы.
Проверить все (шесть) возможных комбинаций клемм для проверки диодов .
Обратите внимание на две комбинации , прошедшие проверку диодов.
Если общая клемма в этих двух комбинациях подключена к Черный или общий щуп Мультиметра, транзистор PNP .
Проверка транзистора (исправен или поврежден)
Этот тест транзистора помогает нам определить, исправен ли транзистор или поврежден .
Установите мультиметр в режим проверки диодов и проверьте все возможные комбинации для проверки диодов. Запишите показания для каждой комбинации.
Если транзистор соответствует показаниям, указанным в таблице ниже, он хороший .

Если показания не соответствуют приведенной выше таблице, транзистор поврежден и его необходимо заменить .

Вы также можете прочитать:
Тиристор | Его работа, типы и приложения
Как проверить конденсатор? Использование различных методов
Типы электрических машин
#3 Простые способы определения ножек/выводов транзистора (2022)
Итак, вы приобрели транзистор (биполярный транзистор, МОП-транзистор или любой другой тип) и хотите знать, как правильно идентифицировать его ножки. Вы знаете, какая ножка или клемма является базой (B), коллектором (C) и эмиттером (E).
Что ж, в этой статье мы рассмотрим 3 простых метода, которые помогут нам идентифицировать ножки транзистора. Техническое название ноги терминальное. Но используйте то, что вам больше нравится.
Первый способ будет основан на даташите транзистора. Таким образом, вам не понадобится никакого устройства, чтобы использовать этот метод. Второй способ основан на использовании мультиметра. Третий метод является продвинутым и требует специального инструмента, называемого тестером компонентов.
В остальной части статьи я подробно рассказываю о вышеупомянутых методах.
Я не совершенен, и эта статья не идеальна. Это просто мои ограниченные знания пытаются помочь вам как-то.
Надеюсь, вам понравится, и, в конце концов, вы сможете правильно определить правильную конфигурацию выводов вашего транзистора.
Содержание
Идентификация ветвей транзистора
Метод 1: Метод таблицы данных
Метод 2: Использование мультиметра
Метод 3: Использование тестера компонентов M328
Заключение
Идентификация ветвей транзистора
Идентификация ветвей транзистора очень важна. Потому что если не правильно подключить транзистор в схеме. Цепь работать не будет. И есть шанс, что вы можете повредить транзистор.
Транзисторы BJT с символами цепей
Мы не хотим повредить наши транзисторы — в некоторых случаях они дороги.
Итак, давайте попробуем подробно поговорить о том, как мы можем идентифицировать ножки транзистора, используя следующие простые методы.
Метод 1: Метод таблицы данных
Вы знаете, я часто использовал этот метод в своей студенческой жизни. Я называю этот метод методом студенческого разорения, потому что у меня не было достаточно денег, чтобы купить приличный мультиметр для личного пользования. Это была история, когда я носил в кармане миллиард долларов — наличными.
Ниже приведены шаги для реализации этого метода:
Возьмите свой транзистор
Погуглите его номер (вы можете найти номер транзистора на его корпусе)
Загрузите техническое описание транзистора
В техническое описание перейдите к части физической структуры.
Разместите транзистор точно так, как показано в таблице данных.
Сравните ножки (просто поместите транзистор на экран ноутбука точно так, как показано в техническом описании)
Вот и все — все очень просто.
Отметьте ножки как базу, коллектор и эмиттер.
Ключом к успеху в этом методе является установка транзистора точно так, как показано в таблице данных. Например, на схеме таблицы данных, если транзистор обращен к вам, то вы должны расположить свой транзистор таким же образом, то есть лицом к вам.
Другая проблема, с которой вы можете столкнуться, заключается в том, что иногда бывает трудно найти техническое описание. Но поверьте, вы обязательно его найдете.
Иногда Google меня разочаровывал :D. Так что я использовал поисковые системы Bing, Yahoo. Там же нашел даташит. Есть много очень полезных сайтов, которые помогут вам.
Но, в конце концов, этот метод трудоемок и стоит того, если вы носите с собой тот же миллиард долларов, что и я, — наличными.
Способ 2: использование мультиметра
Для работы этого метода требуется мультиметр. Это также требует некоторого технического понимания транзисторов.
Для этого метода выполните следующие действия.
Включите мультиметр и установите его в режим проверки диодов. COM-порт).
Средний штырь любого транзистора является выводом основания (B)
Присоедините красный вывод к выводу основания, т.е. средней ножке
Подсоедините черный щуп к правому контакту и запишите значение на экране мультиметра.
Подсоедините черный щуп к левому контакту и запишите значение на экране мультиметра.
Наибольшее значение в двух предыдущих случаях соответствует эмиттеру, а наименьшее — коллекторному выводу.
Используйте бумагу, чтобы записать числа. Потому что в некоторых случаях эти значения очень близки друг к другу.
Метод 3: Использование тестера компонентов M328
Последний метод очень интересен, и я могу сказать, что многие из вас, возможно, не слышали о нем раньше. И причина в том, что этот метод осуществляется с помощью специального устройства, называемого тестером компонентов.
Сейчас на рынке существует множество вариантов тестеров компонентов. Но тестер, который мы будем использовать, называется тестер компонентов M328 (ссылка на продукт) . И причины в том, что он дешевле, надежен и прост в использовании.
Тестер компонентов M328
Давайте посмотрим, как мы можем идентифицировать ножки транзистора с помощью этого устройства. Ниже приведены простые шаги.
Включите тестер m328
Вставьте транзистор в гнездо
Не беспокойтесь ни о чем, просто вставьте транзистор в любом направлении или полярности, которые вам нравятся.
Нажмите кнопку проверки
Посмотрите точные результаты (правильную конфигурацию контактов) на экране – проще не бывает.
На экране вы увидите, какая клемма является базой, коллектором и эмиттером.
В этом методе важно то, что вы можете попробовать его с любым типом транзистора. Кроме того, этот m328 можно использовать для многих других электронных компонентов, а также для идентификации терминала. Таких тиристоров, светодиодов, диодов и т.д.
Другие преимущества использования этого метода:
Указывает тип транзистора, т. е. NPN или PNP. Будь то BJT или MOSFET.
Он дает значения прямого напряжения и бета-коэффициента постоянного тока, что очень полезно при проектировании и анализе схем.
Он также сообщает вам, является ли транзистор, который вы тестируете, хорошим или плохим.
Мне очень нравится этот.
В итоге хорошо видны все три метода. Теперь выберите то, что вам кажется легким и интересным. Я определенно скажу, следуйте всем трем для развлечения и обучения.
Заключение
Транзистор — это активный электронный компонент, который мы используем для коммутации и приложений.
Работа с транзисторами требует некоторых технических знаний, например, как идентифицировать ножки транзисторов. Это первый навык, который вам нужно освоить.
Потому что, если вы не заботитесь о конфигурации ножек или выводов, вы можете получить неисправную схему или, что еще хуже, повредить дорогой транзистор.
Мы ни в коем случае не хотим повредить наш транзистор. Итак, чтобы правильно настроить конфигурацию выводов любого транзистора. Мы можем следовать трем простым методам.
Первый метод заключается в использовании таблицы данных этого транзистора и сопоставлении его с физической структурой, указанной в таблице данных. Таким образом, мы можем правильно определить точную конфигурацию выводов транзистора.
Для второго метода требуется цифровой мультиметр. Мы выполняем этот метод, используя опцию проверки диодов на мультиметре, и пытаемся определить правильные выводы транзисторов.
Последний способ очень интересен. Требуется тестер компонентов. Тестер компонентов — это устройство, которое мы используем для идентификации, проверки и тестирования различных электронных компонентов.

БК 557 ПНП	Точки измерения	Результат
	1-2	ПР
	1-3	ПР
	2-1	0,733 В постоянного тока
	2-3	0,728 В постоянного тока
	3-1	ПР
	3-2	ПР

ВС 547 НПН	Точки измерения	Результат
	1-2	0,717 В постоянного тока
	1-2	ПР
	1-3	ПР
	1-3	ПР
	2-3	ПР
	2-3	0,711 В постоянного тока
