Как измерить напряжение переменного и постоянного тока?

Способы измерения напряжения

Если в арсенале простого домашнего непрофессионального мастера есть специальные инструменты, то с задачей измерения напряжения, он справится на отлично. Это умение однозначно пригодится в домашних мастерских: при починке техники, проверке переменного тока, при работе с постоянным током, проверяя аккумулятор в автомобиле мультиметром.

Основным способом измерения служит вольтметр: самостоятельный прибор или встроенный в многофункциональное устройство. У прибора есть экран, где отображается замеряемое значение. Некоторые из них имеют в комплектации токоизмерительные клещи.

Точность измерений может быть разной, всё зависит от ситуации. Для того, чтобы пользоваться прибором дома не нужен очень точной и, следовательно, дорогой, достаточно приобрести простой мультиметр, выбор которых достаточно широк. Для лабораторных исследований или мастерских, где производятся ремонтные работы, нужны боле точные приборы – осциллографы.

Выпущенные еще в советские времена модели, до сих пор являются наиболее популярными, конечно же, помимо современных, а также заграничных. В советское время не было цифровых приборов, поэтому пользовались обычными тестерами, которые имели стрелки и шкалу с делениями или мультиметрами, которые называют Цешками. Цешки замеряют напряжение до 600 В, постоянный ток до 750 мА, сопротивление до 500 кОм. Эти устройства высокоточны, поэтому люди до сих пор успешно их используют, они поистине не уступают новомодному оборудованию.

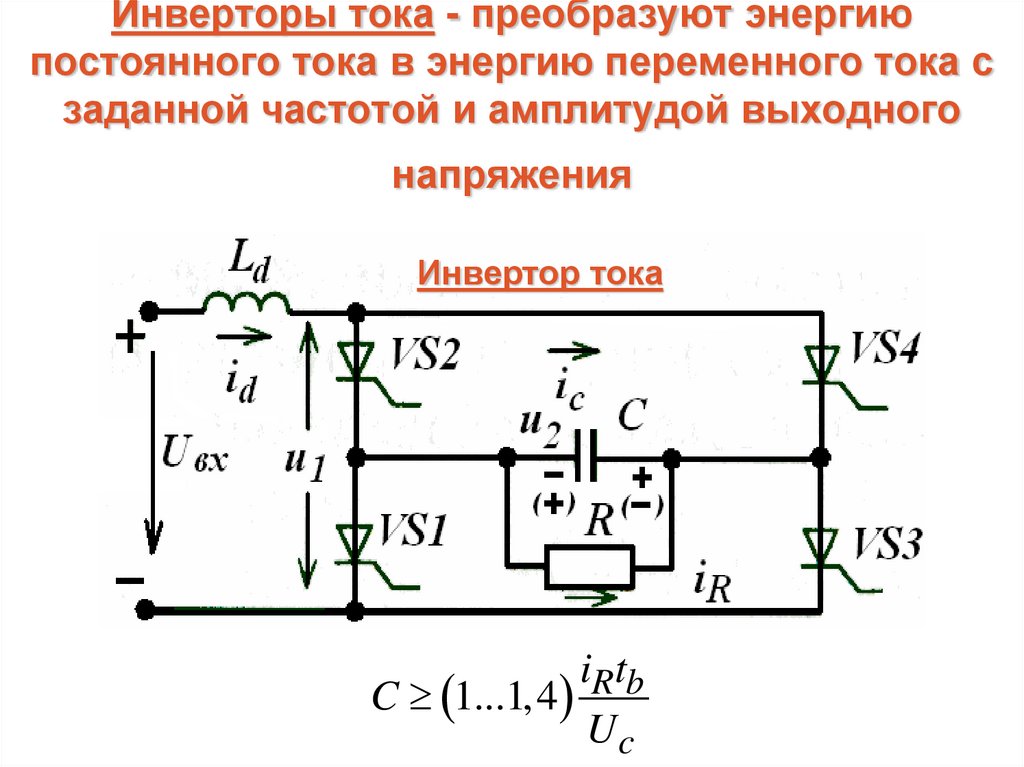

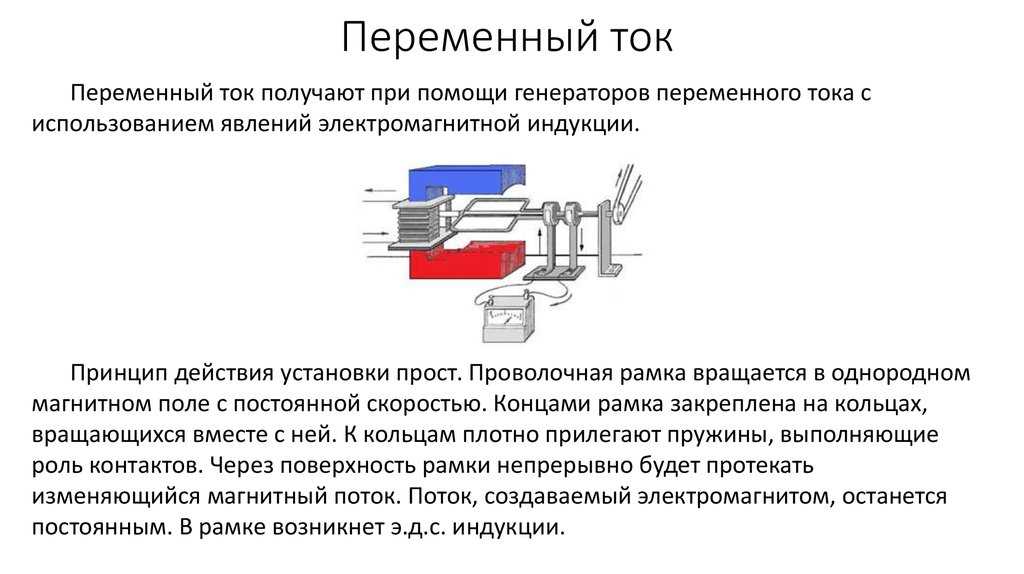

Переменный ток подразделяется на импульсный и синусоидальный. Переменное напряжение имеет полярность, значение которой со временем меняется. Например, в быту напряжение может измениться 40 раз за секунду, то есть частота составляет 40 герц. Полярность постоянного напряжения константа, а значит, для замера напряжения постоянного тока нужен один прибор, а для переменного – другой. Речь идет о вольтметрах, которые имеют разное устройство. Кроме того, есть приборы, способные производить измерения напряжения без смены режима замеров.

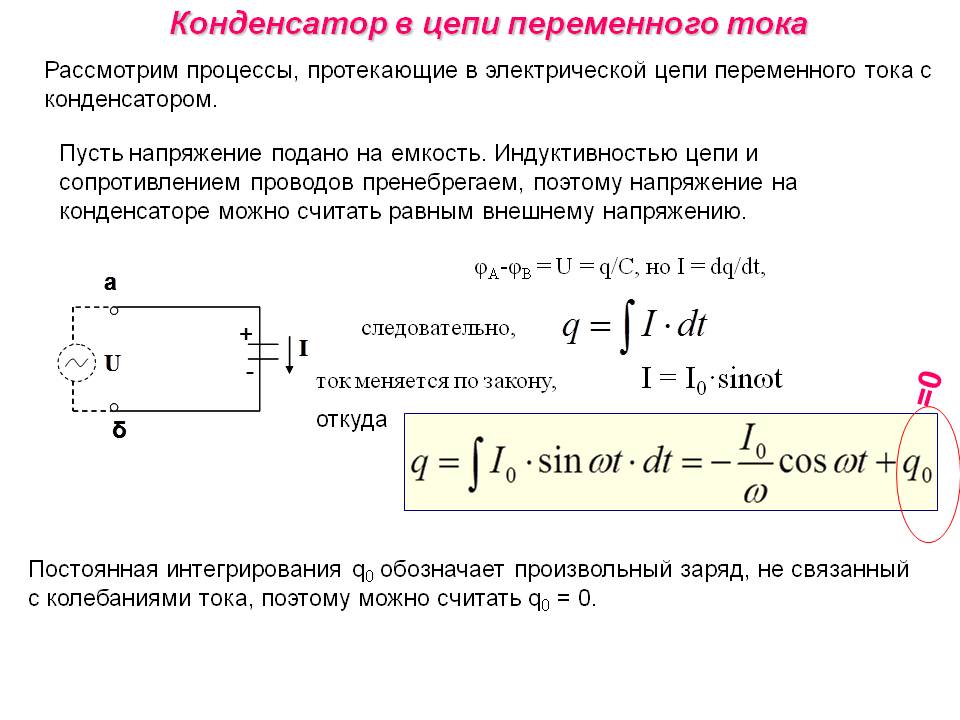

Измерение переменного напряжения

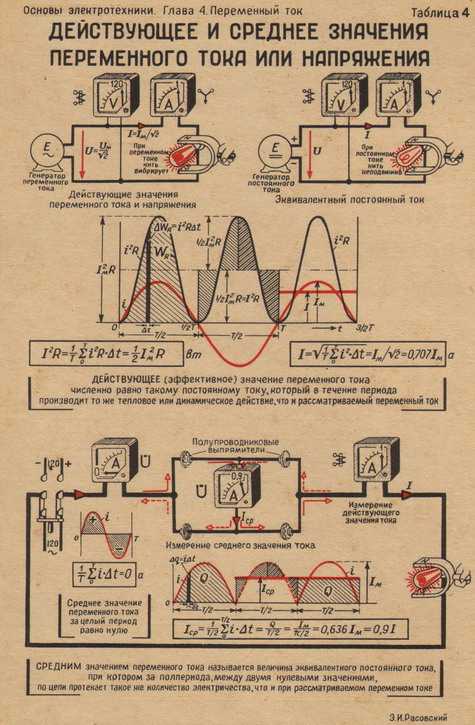

Как мы помним из школьной программы напряжение в обыкновенном доме равняется 220 Вольт. С учетом допустимых значений отклонения могут составлять около 10 процентов. Бывает такое, что в доме лампочки стали гореть тусклым светом, либо быстро перегорать, техника стала работать со сбоями. Это говорит о том, что нужно измерить напряжение в сети, а уже после этого выявлять и устранять причину.

Обязательно должна быть проведена подготовка прибора к проведению замеров: нужно проверить все провода на их состояние, целостность, и проверить наконечники.

Прибор необходимо переключить на переменное напряжение. Затем воткнуть провода в гнезда, имеющиеся на приборе и только потом включить его.

Поскольку приборы бывают разные, то некоторым из них нужна дополнительная регулировка: переключателями нужно определить необходимые характеристики. Итак, черный наконечник установлен в гнездо черного цвета, красный установлен в гнездо «V».

Оно общее для напряжения любого вида.

При проведении измерений следует быть аккуратным и не допускать ошибок. Провода нужно вставлять именно в те гнезда, которые для этого предназначены, иначе прибор может выйти из строя. При измерении сначала одного показателя, а затем другого, не нужно забывать переключать режимы – резистор, находящийся внутри может сгореть.

При включении прибора он должен показать значение – мультиметр показывает цифру один. Если прибор молчит, значит батарея неисправна и нуждается в замене. Примерный срок службы элемента питания составляет один год, но даже если какое-то время прибор никто не использовал, то батарейка скорее всего нерабочая.

Итак, следующим этапом нужно воткнуть щупы в розетку или прикоснуться к незаизолированным проводам. После этих действий на дисплее прибора высветится некое значение, отражающее напряжение сети. Если у вас нет цифрового прибора и вы пользуетесь прибором со стрелкой, то она должна отклониться. У такого тестера есть несколько шкал, каждая из которых показывает свои характеристики: сопротивление, ток, напряжение.

Если произошло так, что в процессе замеров меняются и прыгают значения, это свидетельствует о не очень хорошем контакте в соединениях, а это ведет к тому, что электрическая сеть будет неисправна.

Измерение постоянного напряжения

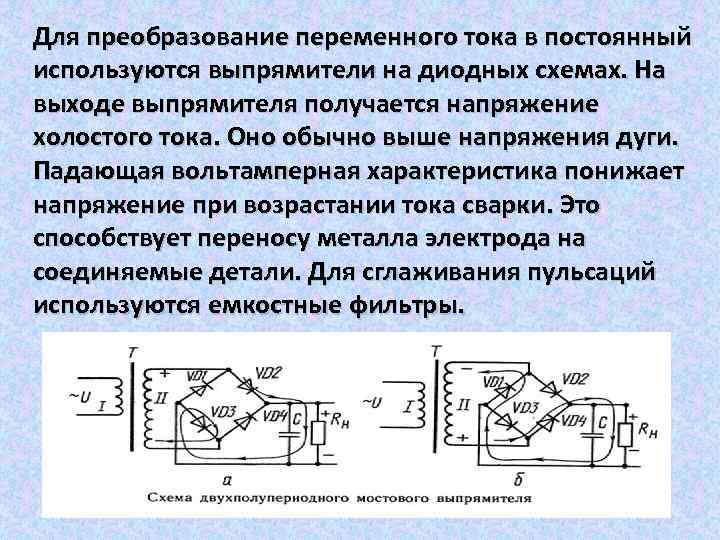

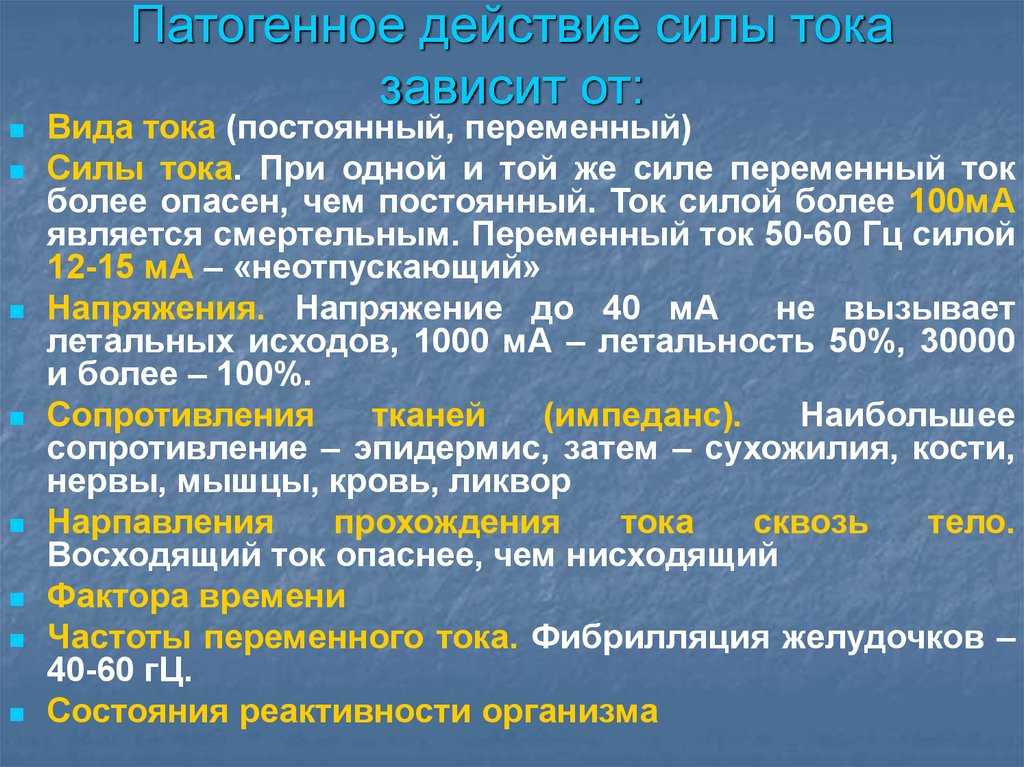

Различного вида батарейки – пальчиковые, минипальчиковые, крона и прочие разновидности, сюда же можно отнести аккумуляторы и блоки питания, которые питание получают от сети – всё это является источниками постоянного напряжения, и их наибольший показатель напряжения составляет 24 Вольт. Вот почему дотрагиваться до полюсов батарейки безопасно и можно это делать, не думая о последствиях.

Чтобы понять в рабочем ли состоянии находится батарейка нужно измерить напряжение на полюсах. Полюсы находятся в торцах, плюсовой полюс имеет маркировку со знаком «+».

Замеры производятся подобно переменному напряжению. Разница лишь в том, что настройка прибора немного отличается – выбирается иной режим, соблюдаются полярности.

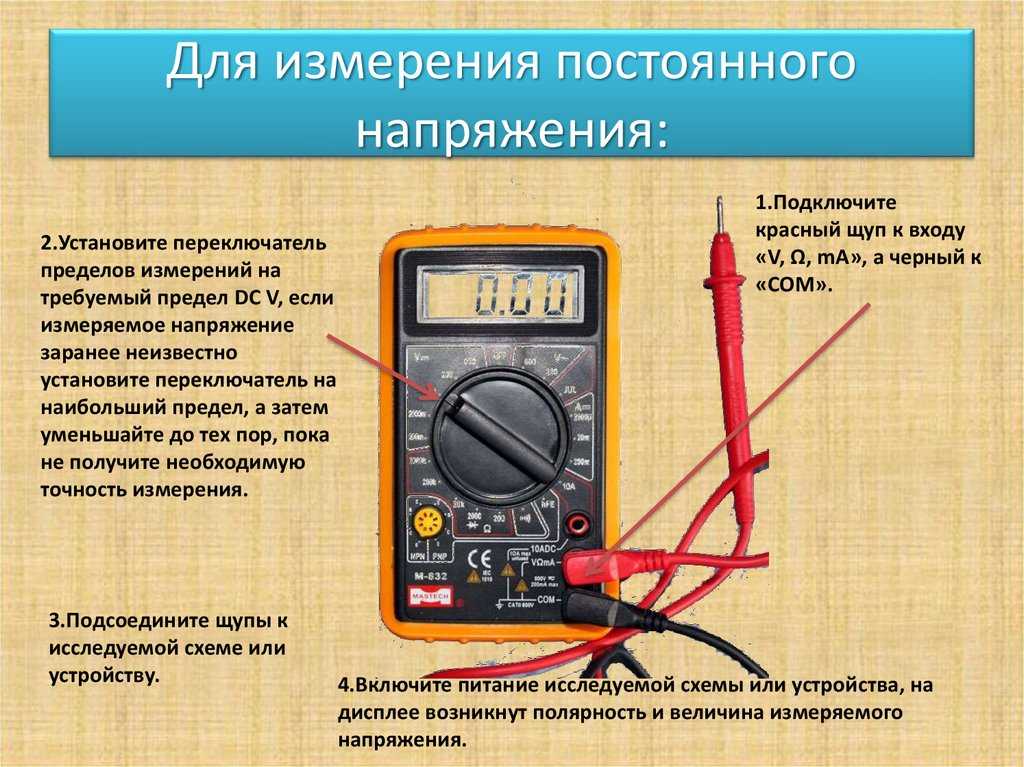

Итак, ставим переключатель в тот режим, который нам нужен, то есть в тот, который предназначен для замеров постоянного напряжения. У пальчиковой батарейки оно составляет полтора Вольта. В выбранном секторе выбираем предел измерения «2V», где диапазон измерения как раз подходит для нашей батарейки – от 0 до 2 Вольт.

Устанавливаем щупы: красный – плюсовой – в гнездо «VΩmA», черный – общий – в гнездо «СОМ», относительно которого будет производиться измерение.

Затем красным щупом нужно прикоснуться плюсового полюса батарейки, а черным – отрицательного. Результат покажется на дисплее.

При смене мест щупов результат покажется со знаком минуса, что означает путаницу в полярности подключения. Но иногда это даже полезно, когда нужно починить электросхему и на плате определить полярность шины.

Рассмотрим ситуацию, если мы не знаем напряжение. Возьмем все ту же батарейку, но представим, что не знаем ее напряжение. Чтобы не испортить измерительный прибор устанавливаем переключатель на самое верхнее значение, например 600V.

Это значит, что диапазон составляет от 0 до 600 Вольт. После прикосновения щупами батарейки значение на дисплее будет 001, что означает, что фактическое значение напряжения настолько мало, что прибор просто не может его показать.

Поэтому нужно установить переключатель прибора на меньшее значение, например, 200 Вольт. Дисплей выдаст значение «01,5», то есть напряжение составляет полтора Вольта.

Если нужно получить более точное значение, то устанавливаем переключатель на значение, еще меньшее, например 20V и снова произвести замер. Теперь появится более точное значение, например, 1,57, это значит, что напряжение батарейки 1,57 Вольт.

Бывают случаи, когда при производстве замера в левой стороне дисплея появляется единица. Это значит, что значение выше того предела, который выбран.

Измерение напряжения мультиметром

В случаях проведения измерений вольтметром, нужно не забывать, что его подключение должно быть параллельно элементу. Мультиметр, которым измеряется напряжение, можно считать вольтметром.

Во многих видах мультиметров есть несколько разъемов для подсоединения щупов:

СОМ – стандартный, черного цвета. Щуп, который туда вставляют, также черный
VΩmA – имеет красный цвет, с его помощью измеряют сопротивление, напряжение и силу тока (малых величин)
10A (20А) – замеры силы тока (больших величин).

Итак, чтобы выполнить замер напряжения, нужно выполнить несколько операций на приборе. Сначала определиться какое напряжение нужно замерить и затем выбрать соответствующее положение переключателя: если постоянное, то знак «=» или DC; если переменное, то знак «~» или AC.

Затем выставляем предел измерений. Произвести замеры напряжения не получится, если показатель на приборе меньше, чем его фактическая величина. Поэтому сначала берут максимальное значение, и затем медленно уменьшая его. Часть приборов автоматически могут определить вид напряжения, предел, не требуя выполнения дополнительных манипуляций.

Подсоединение прибора в цепь осуществляется при помощи щупов: красный подключается к положительному, черный к отрицательному. Если их подключить осуществить в обратном порядке, то результат на приборе будет отрицательным.

Ситуаций, когда требуется определение напряжения, множество. К примеру, можно определить есть ли скачки напряжения, проведя замеры при помощи мультиметра в розетке. Скачки зачастую бывают в маленьких населенных пунктах, а к чему это может привести понимают многие – на работе всех электроприборов.

Еще таким образом можно определить фазы. Это делается путем подключения одного щупа на контакт заземления, а второго по очереди на контакты в розетке.

В автомобиле также данный навык непременно пригодится – определить неисправности в зажигании или других важных частях. Для всего этого нужна информация о напряжении, а значит, вольтметр или мультиметр придут на помощь. В основном такая нужда появляется именно в старого вида автомашинах, но иногда и зарубежный транспорт требует таких манипуляций.

На производстве измерения проводятся при помощи осциллографов – цифровых аппаратов, на которых значения получаются при излучении формы сигнала на экране. Эти приборы позволяют оценить правильность деятельности, осуществляемой оборудованием или товаров, выпускаемых заводами, а также осуществлять различного рода ремонтные работы в мастерских.

Приборы для измерения напряжения

Такие приборы бывают двух видов: те, что выдают искомое значение напрямую и те, что выдают косвенное значение, с помощью которого затем, применяя различные вычисления, можно найти нужные параметры.

Второй способ точнее и применяется для радиотехнических цепей.

Какими приборами можно измерить напряжение:

Вольтметр – работает на основе закона Ома. Замеры осуществляются с помощью электромагнитного поля. Имеется несколько классификаций.
Потенциометр – трехвыводной открытый резистор. Широко применяется в автомобильной сфере. При работе этого прибора один из выводов подсоединяется к контакту, другие два – отводные. Сами приборы могут быть линейными, логарифмическими и экспоненциальными.

Мультиметр – устройство, которое может замерит напряжение, силу тока, сопротивление. Подойдет для работы с переменным и с постоянным током. Очень эффективен, поэтому пользуется большим спросом.
Осциллограф – отражает работу даже самого маленького импульса и имеет особое значение при работе с электроприборами. Внешне похож на тепловизор. Осциллографы делятся на специализированные, скоростные, запоминающиеся, универсальные и стробоскопические.
Электрометр – модернизированная версия электроскопа, предназначен для того, чтобы измерить разность потенциалов.
