Транзисторы p-n-p и n-p-n

Биполярные транзисторы имеют по 2 p-n  полупроводниковых перехода. Эти переходы могут комбинироваться как p-n-p и n-p-n. Напомним, здесь n от слова negative, а p — positive.

Точнее n — отрицательная (электронная) проводимость материала из которого сделан полупроводник  p — дырочная (положительная) проводимость. На стыке двух материалов образуется p-n переход или электронно-дырочный переход. Электрический ток через p-n переход может протекать только в одном направлении, от p к n.

Вернёмся к транзисторам. Существуют транзисторы с прямой (p-n-p) и обратной (n-p-n) проводимостью.

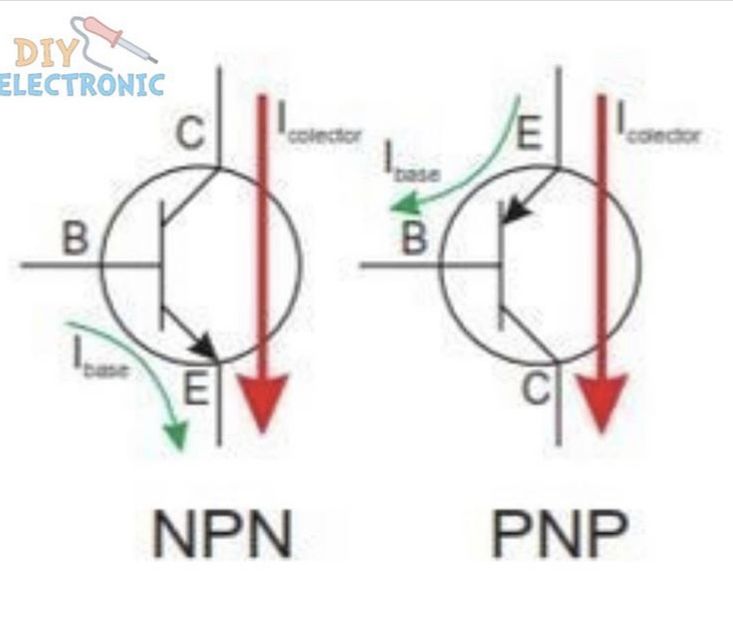

Рис. 1. Условное схематическое изображение транзисторов n-p-n (Q1) и p-n-p (Q2).

P-n-p транзисторы открываются током базы направленным от эмиттера к базе. То есть  чтобы открыть транзистор, необходимо подать на базу отрицательное по отношению к эмиттеру напряжение.

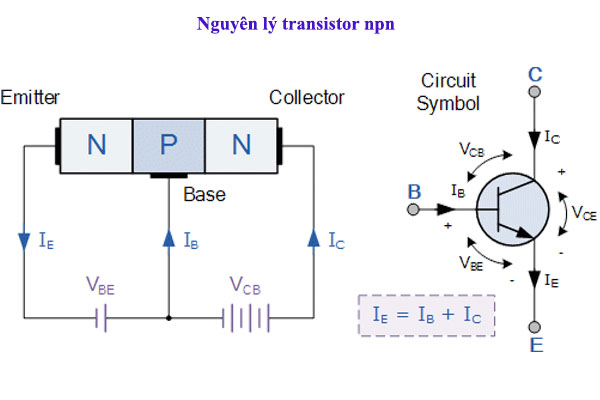

N-p-n транзисторы открываются током базы направленным от базы к эмиттеру. То есть  чтобы открыть транзистор, необходимо подать на базу положительное по отношению к эмиттеру напряжение.

Транзистор является усилительным прибором. Малым током базы можно управлять большим током коллектора. Усилительные свойства транзистора характеризуются коэффициентом передачи по току. У большинства современных биполярных транзисторов коэффициент передачи по току достигает нескольких сотен единиц.

Биполярные транзисторы выпускают рассчитанными на разную мощность и в различных типах корпусов. При макетировании маломощные транзисторы, чаще всего, используют в корпусе типа TO-92.

Рис. Транзистор в корпусе TO-92

Ниже в таблице приводим цоколёвку некоторых транзисторов в корпусе TO-92.

Транзистор	T	1	2	3	h31э	Ikmax	Ukemax	Fmax MHz
2N2222	О	Э	Б	К	290	0,6	30	250
2N3904	О	Э	Б	К	260	0,2	40	300
2N3906	П	Э	Б	К	260	0,2	40	250
BC337	О	К	Б	Э	315	0,8	45	100
BC327	П	К	Б	Э	250-630	0,8	45	100
BC547	О	К	Б	Э	385	0,5	45	300
BC557	П	К	Б	Э	480	0,2	45	100
MJE13002	O	Б	К	Э	8-40	1,5	300	10
SS8050	О	Э	Б	К	250	1,5	25	100

Табл. 1. Цоколёвка некоторых транзисторов в корпусе TO-92

В таблице 1 буквы обозначают Э – эмиттер, Б – база, К – коллектор. в колонке Т обозначен тип транзистора О (обратной проводимости, n-p-n), П (прямой проводимости, p-n-p). h31э статический коэффициент усиления тока в схеме с общим эмиттером. I

kmax максимально допустимый ток коллектора. U_kemax максимально допустимое напряжение эмиттер коллектор F_max граничная рабочая частота.

• Электроника

• Назад
• Вперед

Как открыть npn транзистор

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Схемы включения биполярных транзисторов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Работа транзистора в режиме ключа
• Как работает PNP транзистор
• Схема транзисторного ключа на 12 вольт
• Транзисторы: схема, принцип работы,​ чем отличаются биполярные и полевые
• Биполярный транзистор как ключ (БТ, BJT)
• Что такое биполярный транзистор и как его проверить
• Как работает PNP транзистор
• PNP и NPN транзисторы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: NPN vs PNP

Работа транзистора в режиме ключа

By abrakada , April 7, in Начинающим. Можно ли заставить его работать от батарейки 4,5 В и питать светодиод на 3,5 В? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Открыть можно любой транзистор, только если это мощный, то нет смысла использовать его для маломощной нагрузки.

Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.

Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.

Читать статью. Чтобы его полностью открыть, неоходимо сопротивление между Б и плюсом питания если взять ток 0,05А из “источника” и напряжение питания 4,5в из Т. Хотя для твоей нагрузки, при усилении транзистора где-то , нормально будут работать резисторы от одного до десяти киллоом!

Да, только не забудь последовательно со светодиодом установить ограничительный резистор из расчёта мА! STM32G0 – средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.

Есть такие книжки как “Транзистор – это очень просто”, “Радио – это очень просто”, “Юный радиолюбитель” и т. Я бы тебе посоветовал с них начать, либо в нете обучалки поискать, кстати и у нас, что -то было на эту тему У транзистора никаких “свободных ножек” оставаться не должно – на базу подключаешь резистор, другой его вывод к плюсу батареи, эмиттер на минус батареи, а к коллектору подулючаешь свой светодиод, только не забудь последовательно с ним резистор для 3,5в диода и питании 4,5в – 50 Ом и подключаешь к плюсу.

Только имей ввиду, что светодиод имеет полярность и если её перепутать, то он никогда не загорится! До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. А если одну ножку оставить свободной то получается картина, описанная мною выше.

А резистор для светодиода я ставлю 1,5 кОм – именно такое сопротивление получается нужно, если по Ому считать. Если бы читал, то такие вопросы не задавал бы. С последней фразой полностью согласен, но светодиоды на 3,5в, всё-таки, есть! Думаю без схемы нам в “трёх соснах” не разобраться, так что рисуй и выкладывай – будем думу думать! Я вот тоже книжек по квантовой механике начитался, но когда помер кот Шреддингера так и не узнал Как ты можешь говорить о своих знаниях, если ты в ключевом режиме работы нагрузку в эмитер сунул?

И где ты видел, чтоб Бородач тебе такое писал? Вот кусок схемы, примерно то же самое и у тебя должно получиться, правда в коллекторе одна цепочка со светодиодом, а правый вывод резистора надо подключить к плюсу батареи.

А ты как собрал? Почему то никто не обратил внимание на то, как он работает, если одну ножку исключить. Может в этом и есть разгадка? То, что ты нарисовал, и то, что нарисовал Бородач, идентично.

По твоей схеме диод в коллекторе. А ты говоришь, что в эмиторе Если отключить базу, то светодиод должен поганснуть, это единственный вывод, который можно отключать. У транзистора ножки расположены не как в мануале. Большое спасибо за советы и за умеренную критику. Кроме того, позволю себе напомнить вам, что транзистор это есть два встречно включенных диода. Поэтому в случае с npn транзистором возможна проводимость база-эмитер, база-коллектор, что и было проверено на практике.

Результат положительный. Всё, не покупаю больше транзисторы, у меня куча диодов. Буду их встречно включать Ну спасибо что напомнил, а то 25 лет этим занимаюсь, а не знал. Это ты в книге вычитал? В общем автор открыл мировой заговор, нам много лет продавали под видом силовых ключей обычные диоды. А вы знаете, почему мой транзистор проводит ток в двух направлениях?

Это явление я открыл только что. You can post now and register later. If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible. Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL.

Начинающим Search In. All Activity Home Вопрос-Ответ. Для начинающих Начинающим Как Открыть Транзистор. Prev 1 2 Next Page 1 of 2. Recommended Posts. Posted April 7, edited. Edited April 7, by abrakada. Share this post Link to post Share on other sites. Студенческое спонсорство.

Posted April 7, Название есть у транзистора и какой ток у светодиода? И какое-то “странное” напряжение БЭ Светодиод обычный, на мА. Обычный транзистор, только напряжение БЭ не 5в, а 0,5 и ток базы 0,05А Может я не тот pdf скачал? На моём транзисторе написано С а снизу еще Y C6. STM32G0 – средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Так тебе надо с азов начинать.. Производство печатных плат До 48 слоев.

А если одну ножку оставить свободной то получается картина, описанная мною выше А резистор для светодиода я ставлю 1,5 кОм – именно такое сопротивление получается нужно, если по Ому считать. В электронике есть такое понятие, как – Принципиальная схема.

Никто не будет пытаться понять схему, которую обьясняют словами. Не маловато случаем? Кроме того нет светодиодов на 3. Ха, читал я эти книжки Если бы читал, то такие вопросы не задавал бы Edited April 7, by Kirich.

А 1,5к он, скорее всего, в базу поставил. Borodach но светодиоды на 3,5в, всё-таки, есть! Имелось ввиду, что основной параметр светодиода – ток через него. Потому выражение – светодиод на 3. А я вот так вот. Или ты перепутал полярность или диод в обратном включении впаял. А с “ножкой в воздухе” работать вовсе не будет! Posted April 8, Posted April 8, edited. А полевик это тогда получается вообще один диод?

Силовые полевики по другому не звонятся.

Как работает PNP транзистор

By abrakada , April 7, in Начинающим. Можно ли заставить его работать от батарейки 4,5 В и питать светодиод на 3,5 В? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Открыть можно любой транзистор, только если это мощный, то нет смысла использовать его для маломощной нагрузки.

Есть npn транзистор с параметрами: напряжение КЭ 50В, БЭ 5 В, ток коллектора 2А, ток базы 0,5А. Можно ли заставить его работать.

Схема транзисторного ключа на 12 вольт

Товарищи, ситуация такая. Мне нужно с мозга машины преобразовать с 5В на 12В и с точностью повторить. Смысл в том, что мне нужно подключить другую катушку зажигания к машине, в ней встроен коммутатор. На этот коммутатор приходят импульсы 12В для начала накопления. А теперь я эту катушку зажигания подключаю к другому мозгу — который выдаёт вместо 12В импульсы — 5 Вольт импульсы. И вот мне нужно эти импульсы с 5В с точностью превратить в 12В импульсы. Сначала собрал её в симуляторе в протеусе — он так и не смог ничего выдать нормального, сигнал на выходе какой то искажённый типо. Собрал по схемке, впаял к выходу аттини 13, которая формирует ШИМ, по итогу вообще никаких признаков жизни. Взял осцилографф, провёл тесты, вот что получилось. Помогите пожалуйста реализовать схемку.

Транзисторы: схема, принцип работы,​ чем отличаются биполярные и полевые

Работа транзистора в режиме ключа является базовой во всей электронике, особенно в цифровой. Раньше, когда еще не было сверхмощных компьютеров и сверхскоростного интернета, сообщения передавали с помощью азбуки Морзе. В азбуке Морзе использовались три знака: точка, тире и… пауза. Чтобы передавать сообщения на далекие расстояния использовался так называемый телеграфный КЛЮЧ.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Биполярный транзистор как ключ (БТ, BJT)

Первым делом давайте вспомним, какой проводимости бывают биполярные транзисторы. Кто читал предыдущие статьи, думаю помнят, что транзисторы бывают NPN проводимости:. Рассмотрим вот такой рисунок:. Здесь мы видим трубу, по которой течет вода снизу вверх под высоким давлением. В данный момент труба закрыта красной заслонкой и поэтому потока воды нет. Но вот мы снова отпускаем зеленый рычажок, и синяя пружина возвращает заслонку в исходное положение и преграждает путь воде.

Что такое биполярный транзистор и как его проверить

Транзистор — повсеместный и важный компонент в современной микроэлектронике. Его назначение простое: он позволяет с помощью слабого сигнала управлять гораздо более сильным. Иными словами: это кнопка, которая нажимается не пальцем, а подачей напряжения. В цифровой электронике такое применение наиболее распространено. Транзисторы выпускаются в различных корпусах: один и тот же транзистор может внешне выглядеть совершенно по разному. В прототипировании чаще остальных встречаются корпусы:. Обозначение на схемах также варьируется в зависимости от типа транзистора и стандарта обозначений, который использовался при составлении. Но вне зависимости от вариации, его символ остаётся узнаваемым.

Ну думаю дай соберу в железе — взял транзисторы NPN BC и PNP — BC .. далее по закону Ома вычисляем резистор базы чтобы открыть.

Как работает PNP транзистор

С чем лучше работать? Давайте представим, что у нас есть простой транзисторный ключ, напряжение питания которого составляет 0,5 В. Тогда с использованием осциллографа можно будет зафиксировать все изменения.

PNP и NPN транзисторы

Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 12 окт , Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день! Добавлено: 07 авг ,

Поскольку коллекторный ток транзистора пропорционально ограничен его током базы, то транзистор можно использовать как своего рода ключ с токовым управлением. Относительно небольшой поток электронов, передаваемых через базу транзистора, обладает способностью управлять намного большим потоком электронов через коллектор.

Биполярные транзисторы — электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых однополярных транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах. Электропроводность коллектора и эмиттера одинакова и противоположна электропроводности базы.

Транзичтр NPN неусиливает. Я собрал по схеме цепь: транзистор, лампа. Я уже заводил тему по схемам NPN в ключевом режиме Что-то я не соображу в чем у меня проблема: на выход триггера тм2 прицепил транзистор кт,

Транзисторы – SparkFun Learn

Авторы: Джимблом

Избранное Любимый 83

Одним из наиболее фундаментальных применений транзистора является его использование для управления потоком энергии к другой части цепи, т. е. использование его в качестве электрического переключателя. Управляя им либо в режиме отсечки, либо в режиме насыщения, транзистор может создавать двоичный эффект включения/выключения переключателя.

Транзисторные переключатели являются важными элементами схемы; они используются для изготовления логических вентилей, которые затем используются для создания микроконтроллеров, микропроцессоров и других интегральных схем. Ниже приведены несколько примеров схем.

Транзисторный переключатель

Давайте рассмотрим самую простую схему транзисторного переключателя: переключатель NPN. Здесь мы используем NPN для управления мощным светодиодом:

Наш управляющий вход течет в базу, выход привязан к коллектору, а на эмиттере поддерживается фиксированное напряжение.

В то время как обычный переключатель требует физического переключения привода, этот переключатель управляется напряжением на базовом контакте. Вывод ввода-вывода микроконтроллера, такой как в Arduino, можно запрограммировать на переход в высокий или низкий уровень для включения или выключения светодиода.

Когда напряжение на базе превышает 0,6 В (или любое другое значение V _th вашего транзистора), транзистор начинает насыщаться и выглядит как короткое замыкание между коллектором и эмиттером. Когда напряжение на базе меньше 0,6 В, транзистор находится в режиме отсечки — ток не течет, потому что это выглядит как разомкнутая цепь между C и E.

Вышеприведенная схема называется переключателем нижнего плеча , потому что переключатель — наш транзистор — находится на низком (заземленном) конце цепи. В качестве альтернативы мы можем использовать PNP-транзистор для создания переключателя верхнего плеча:

Подобно схеме NPN, база является нашим входом, а эмиттер привязан к постоянному напряжению. Однако на этот раз эмиттер подключен к высокому уровню, а нагрузка подключена к транзистору на стороне земли.

Эта схема работает так же хорошо, как коммутатор на основе NPN, но есть одно огромное отличие: чтобы включить нагрузку, база должна быть низкой. Это может вызвать осложнения, особенно если высокое напряжение нагрузки (V _CC (12 В, подключенный к эмиттеру V _E на этом рисунке) выше, чем высокое напряжение нашего управляющего входа. Например, эта схема не будет работать, если вы попытаетесь использовать Arduino с питанием 5 В для выключения двигателя с напряжением 12 В. В этом случае было бы невозможно выключить переключатель , потому что V _B (подключение к управляющему выводу) всегда будет меньше, чем V _E .

Базовые резисторы!

Вы заметите, что в каждой из этих схем используется последовательный резистор между управляющим входом и базой транзистора. Не забудьте добавить этот резистор! Транзистор без резистора на базе подобен светодиоду без токоограничивающего резистора.

Вспомним, что в каком-то смысле транзистор — это просто пара соединенных между собой диодов. Мы смещаем диод база-эмиттер в прямом направлении, чтобы включить нагрузку. Для включения диода требуется всего 0,6 В, большее напряжение означает больший ток. Некоторые транзисторы могут быть рассчитаны только на максимальный ток 10-100 мА, протекающий через них. Если вы подаете ток выше максимального номинала, транзистор может взорваться.

Последовательный резистор между нашим источником управления и базой ограничивает ток в базе . Узел база-эмиттер может получить счастливое падение напряжения 0,6 В, а резистор может снизить оставшееся напряжение. Значение резистора и напряжение на нем определяют ток.

Резистор должен быть достаточно большим, чтобы эффективно ограничивать ток, но достаточно мал, чтобы подавать на базу достаточный ток. Обычно бывает достаточно от 1 мА до 10 мА, но проверьте техническое описание вашего транзистора, чтобы убедиться в этом.

Цифровая логика

Транзисторы можно комбинировать для создания всех наших основных логических элементов: И, ИЛИ и НЕ.

(Примечание. В настоящее время МОП-транзисторы чаще используются для создания логических элементов, чем биполярные транзисторы. МОП-транзисторы более энергоэффективны, что делает их лучшим выбором.) , или вентиль НЕ:

Инвертор, построенный из транзисторов.

Здесь высокое напряжение на базе включит транзистор, который эффективно соединит коллектор с эмиттером. Так как эмиттер соединен с землей напрямую, коллектор тоже будет (правда, чуть выше, где-то около В _CE(сб) ~ 0,05-0,2 В). С другой стороны, если вход низкий, транзистор выглядит как разомкнутая цепь, а выход подтягивается до VCC

(На самом деле это фундаментальная конфигурация транзистора, называемая с общим эмиттером . Подробнее об этом позже.)

Логический элемент И

Вот пара транзисторов, используемых для создания 2-входового И-вентильного элемента :

2-входового И-вентильного элемента, построенного из транзисторов.

Если один из транзисторов выключен, то на выходе коллектора второго транзистора будет установлен низкий уровень. Если оба транзистора «включены» (базы обоих высокие), то выход схемы также высокий.

ИЛИ-вентиль

И, наконец, 2-входовой ИЛИ-вентиль :

2-входовой ИЛИ-вентиль, построенный на транзисторах.

В этой схеме, если один (или оба) A или B имеют высокий уровень, соответствующий транзистор включится и установит на выходе высокий уровень. Если оба транзистора закрыты, то через резистор на выходе подается низкий уровень.

Н-мост

Н-мост представляет собой схему на основе транзисторов, способную управлять двигателями как по часовой, так и против часовой стрелки . Это невероятно популярная схема — движущая сила бесчисленных роботов, которые должны быть в состоянии двигаться как вперед , так и назад.

По сути, Н-мост представляет собой комбинацию из четырех транзисторов с двумя входными линиями и двумя выходами:

Догадаетесь, почему он называется Н-мостом?

(Примечание: обычно хорошо спроектированный H-мост включает в себя обратные диоды, базовые резисторы и триггеры Шмидта. )

Если на оба входа подается одинаковое напряжение, выходы двигателя будут одинаковы напряжения, и двигатель не сможет вращаться. Но если два входа противоположны, двигатель будет вращаться в одном или другом направлении.

The H-bridge has a truth table that looks a little like this:

Input A	Input B	Output A	Output B	Motor Direction
0	0	1	1	Stopped (braking)
0	1	1	0	Clockwise
1	0	0	1	Counter-clockwise
1	1	0	0	остановлен (торможение)

. Оборок. Обо Возбуждение – это цепь, что СИДЕР СИДЕР. Генераторы используются во всех видах схем: от простого мигания светодиода до создания тактового сигнала для управления микроконтроллером. Существует множество способов создания схемы генератора, включая кварцевые кристаллы, операционные усилители и, конечно же, транзисторы.

Вот пример колебательного контура, который мы называем нестабильным мультивибратором . Используя обратную связь , мы можем использовать пару транзисторов для создания двух взаимодополняющих колебательных сигналов.

Помимо двух транзисторов, ключом к этой схеме являются конденсаторы. Крышки попеременно заряжаются и разряжаются, в результате чего два транзистора попеременно включаются и выключаются.

Анализ работы этой схемы является прекрасным исследованием работы как конденсаторов, так и транзисторов. Для начала предположим, что C1 полностью заряжен (сохраняет напряжение около В _CC ), C2 разряжен, Q1 включен, а Q2 выключен. Вот что происходит после этого:

• Если Q1 включен, то левая пластина C1 (на схеме) подключена примерно к 0В. Это позволит C1 разрядиться через коллектор Q1.
• Пока C1 разряжается, C2 быстро заряжается через резистор с меньшим номиналом — R4.
• Как только C1 полностью разрядится, его правая пластина поднимется примерно до 0,6 В, что включит Q2.
• На данный момент мы поменяли местами состояния: C1 разряжен, C2 заряжен, Q1 выключен, а Q2 включен. Теперь мы делаем тот же танец в другую сторону.
• Включение Q2 позволяет C2 разряжаться через коллектор Q2.
• Пока Q1 выключен, C1 может относительно быстро заряжаться через R1.
• Как только C2 полностью разрядится, Q1 снова включится, и мы вернемся в исходное состояние.

Это может быть трудно понять. Вы можете найти другую отличную демонстрацию этой схемы здесь.

Выбрав определенные значения для C1, C2, R2 и R3 (и оставив R1 и R4 относительно низкими), мы можем установить скорость нашей схемы мультивибратора:

Таким образом, при значениях конденсаторов и резисторов, установленных на 10 мкФ и 47 кОм соответственно, частота нашего генератора составляет около 1,5 Гц. Это означает, что каждый светодиод будет мигать примерно 1,5 раза в секунду.

---

Как вы уже, наверное, видите, существует тонна схем, в которых используются транзисторы. Но мы едва поцарапали поверхность. Эти примеры в основном показывают, как транзистор можно использовать в режимах насыщения и отсечки в качестве переключателя, но как насчет усиления? Время для большего количества примеров!

---

---

Компоненты электроники: используйте транзистор в качестве переключателя

BY: Doug Lowe и

Обновлено: 03-26-2016

Current Analysis для Dummies

02. наиболее распространенное использование транзисторов в электронных схемах – это простые переключатели. Короче говоря, транзистор проводит ток по пути коллектор-эмиттер только тогда, когда к базе приложено напряжение. Когда базовое напряжение отсутствует, переключатель выключен. Когда базовое напряжение присутствует, переключатель включен.

В идеальном переключателе транзистор должен находиться только в одном из двух состояний: выключен или включен. Транзистор закрыт, когда напряжение смещения отсутствует или когда напряжение смещения меньше 0,7 В. Переключатель включен, когда база насыщена, поэтому ток коллектора может протекать без ограничений.

Это схематическая диаграмма схемы, в которой транзистор NPN используется в качестве переключателя, который включает или выключает светодиод.

Посмотрите на эту схему покомпонентно:

• Светодиод: Стандартный красный светодиод диаметром 5 мм. Этот тип светодиодов имеет падение напряжения 1,8 В и рассчитан на максимальный ток 20 мА.

• R1: Этот резистор 330 Ом ограничивает ток через светодиод, чтобы предотвратить его перегорание. Вы можете использовать закон Ома, чтобы рассчитать количество тока, которое позволит протекать через резистор. Поскольку напряжение питания +6 В, а на светодиоде падает 1,8 В, напряжение на резисторе R1 будет 4,2 В (6 – 1,8). Разделив напряжение на сопротивление, вы получите силу тока в амперах, приблизительно 0,0127 А. Умножьте на 1000, чтобы получить силу тока в мА: 12,7 мА, что значительно ниже предела в 20 мА.

• Q1: Это обычный транзистор NPN. Здесь использовался транзистор 2N2222A, но подойдет практически любой NPN-транзистор. R1 и светодиод подключены к коллектору, а эмиттер подключен к земле. Когда транзистор открыт, ток течет через коллектор и эмиттер, зажигая светодиод. Когда транзистор выключен, транзистор действует как изолятор, и светодиод не горит.

• R2: Этот резистор 1 кОм ограничивает ток, протекающий через базу транзистора. Вы можете использовать закон Ома для расчета тока в базе. Поскольку переход база-эмиттер падает примерно на 0,7 В (так же, как диод), напряжение на резисторе R2 составляет 5,3 В. Разделив 5,3 на 1000, мы получим ток 0,0053 А, или 5,3 мА.
