Как отличить фазу от нуля и заземления: Как отличить провод заземления от нуля и фазы

Как определить фазу и ноль без приборов безопасно

Содержание:

Наиболее распространенные заблуждения

Приведем часто встречающиеся заблуждения, связанные с определением нулевого и фазного провода:

• на нулевую жилу не поступает напряжение. Это предположение полностью неверно, поскольку она является полноценным участником электроснабжения;
• при наличии заземления короткое замыкание не возникнет. Полностью абсурдное предположение. Да, у заземления потенциал намного ниже, чем у фазы, но «вывести» через себя все излишки оно не сможет. Собственно, это и не является функциональным назначением «земли», ее задача – удаление паразитных токов, к которым относятся и статические;
• знать, где в розетке фаза и ноль необязательно, поскольку на работе оборудования это не отразится. Такое утверждение не является абсолютно верным, поскольку существует оборудование, требующее для нормальной функциональности соблюдения полярности.

В качестве примера такого оборудования можно привести контролер, управляющий работой газового котла. При индикации ошибки «недостаточно напряжения» требуется поменять полярность.

Подобная проблема может возникнуть на генераторе импульсов, а также при подключении лабораторного измерительного оборудования;

• если в кабеле три жилы, и одна из них разноцветная, то она является заземлением. Никогда нельзя быть уверенным в этом, особенно учитывая, какая была неразбериха с ГОСТами в последнее десятилетие прошлого века. Поэтому лучше всегда проверять кабель.

Что такое фаза и ноль

Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводой на выводе фазный, а какой нулевой

Фаза — проводник, по которому передаётся напряжение к потребителю.

Ноль — пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.

Земля — провод без напряжения в трёхжильном кабеле. Осуществляет защитную функцию: удаляет статические, паразитные токи.

Для чего необходимо определить рабочую и пустую жилу

Многие приборы требуют соблюдения полярности для нормальной работы:

• терморегулятор;
• контролёр в системе газового котла;
• измерительное оборудование лабораторий;
• и другие.

Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.

Как определить ноль и фазу без приборов

Согласно ПУЭ (Правил Устройства Электроустановок) каждому проводу имеющему свое функциональное назначение соответствует своя определенная цветовая маркировка:

• фазный провод имеет изоляцию черного, белого, коричневого (наиболее часто используемого) цветов и их многочисленных оттенков;
• нулевой провод имеет изоляцию синего цвета с любыми его оттенками;
• земля находится в изоляции желто — зеленого цвета в полоску.

Если бы нормативные акты строго соблюдались, то проблем с определением, где фаза, где ноль, а где земля не существовало. Для того чтобы легче было ориентироваться в коммутационных схемах на многих электрических приборах вводятся обозначения фазы, ноля и земли. Все проводники обозначаются в соответствии с государственными стандартами:

• L — этой латинской буквой обозначается фаза;
• N — по этому знаку находят нулевой провод;
• PE — этим сочетанием букв всегда обозначалась земля.

Однако визуальный метод имеет долю субъективизма, не всегда можно точно определить правильно цвет изоляции проводника. Кроме этого не все электрики придерживаются нормативных документов при проведении электромонтажных работ. В зданиях старой постройки, говорить о каких — либо стандартах цветовой маркировки проводки вообще не приходится.

Поэтому такой метод найти фазу и ноль без приборов существует с большой степенью условности, 100 % гарантии он не имеет. Однако он является единственным реальным способом среди других, типа применения сырой картошки, как определить фазу и ноль без приборов. Для получения достоверного результата лучше воспользоваться данными о соответствии проводов фазе, нулю или заземлению проверенных с помощью индикаторной отвертки или мультиметра.

Использование самодельной «контрольки»

Бывают случаи, когда необходимо срочно подключить электрическое устройство, а в домашнем хозяйстве отсутствуют необходимые приборы для определения фазы и нуля. Часто это происходит на даче вдали от благ цивилизации. Однако найти там электрическую лампочку, патрон от нее и кусок электрического провода не представляет больших проблем.

Изготовить самостоятельно контрольную лампочку не представляет труда. Достаточно подключить два провода к патрону и закрутить в него электрическую лампочку. Для удобства эксплуатации концы проводов оборудовать щупами (если такие удалось найти).

Принцип идентификации проводов «контролькой» не отличается от того как определить индикаторной отверткой фазу и ноль. Для определения фазы следует один из контактов «контрольки» подключить к любому из проверяемых проводов, а второй контакт соединить с заземлением. Если лампа будет светиться, то узнаете о принадлежности его к фазе.

Главный недостаток использования самодельной «контрольки» в отсутствии безопасности проведения работ. Существует реальная возможность получения удара электрическим током.

Способы, которые мы не рекомендуем использовать

В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.

Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.

Альтернативные методы без использования приборов

Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.

На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.

Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.

По цвету провода

Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:

1. «Фаза» имеет часто белый, черный или коричневый цвет.
2. «Нуль» — синий и его оттенки.
3. «Земля» — желто-зеленый.

Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.

О чем говорят цвета проводов

Определить нейтральный, заземленный или провод под напряжением возможно также по цветовой маркировке. Нулевую фазу, как правило, обозначают любыми оттенками синего цвета. Для заземляющего провода используют только зеленый и желтый цвет или их комбинация. А вот в случае с фазой дела обстают сложнее — для их окраски используют в различные цвета, кроме синего, желтого и зеленого. Он может быть белым, черным, коричневым, красным, оранжевым и т.д.

Этот метод определения не безопасен — цветовая маркировка не всегда соблюдается при монтаже. Электрик мог элементарно напутать. Поэтому лучше воспользоваться другими способами, ведь прикосновение к фазному проводу опасно для здоровья.

С помощью контрольной лампы

Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой. Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.

Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».

Определить проводники можно и путем исключения:

1. Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать. Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».
2. Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
3. Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.

Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.

В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».

Поскольку метод с лампочкой является небезопасным, лучше его избегать.

Используем картошку

Понадобится:

• резистор на 1 МОм;
• 1 картофелина;
• 2 провода длиной по 50 см.

Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.

Ждём 5–10 минут.

Это довольно эффективный способ определить фазу и ноль без приборов

Фаза — появилось небольшое тёмное пятно. Ноль — нет никакой реакции.

В данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки

С помощью воды

Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри — это минус. Следовательно, вторая жила — плюс.

Этот способ также является опасным, при его использовании нужно соблюдать меры предосторожности

Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным. При несоблюдении мер безопасности, можно получить удар током.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:- -Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются.

Видео: определение полярности без приборов

Советы от электрика

Владельцу, не обладающему широкими познаниями в области электротехники, важно прислушиваться к следующим рекомендациям опытных электриков:

1. При использовании мультиметра необходимо детально изучить руководство по эксплуатации прибора, чтобы правильно вставить контакты щупов и настроить аппарат.
2. Способ с контрольной лампой связан с повышенным риском поражения электрическим током, поэтому к нему не рекомендуется прибегать пользователю, у которого отсутствуют навыки электромонтажных работ.
3. Не следует слепо полагаться на наличие маркировки или цветовое оформление изоляции проводов, без предварительной инструментальной проверки, поскольку не исключена вероятность ошибки при монтаже.

Правильно определённая принадлежность проводов позволит верно выполнить домашнюю проводку и подключить оборудование, обеспечив безопасность потребителя.

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

1. Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
2. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
3. При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.

Предыдущая

РазноеЭлектрическая энергия: что это такое, формулы, единица измерения

Следующая

РазноеОсциллограмма что это такое?

Фаза ноль земля как определить мультиметром

Опубликовано: 09. 08.2022

Содержание

• Применение индикаторной отвертки
  • Двухпроводная сеть
  • Трехпроводная сеть
• Использование тестера или мультиметра
• Что еще нужно принять к сведению
• Полезное видео
• Заключение

Необходимость в определении фазы, ноля и заземления возникает при монтаже розеток, к которым подходят проводники без маркировки. Поэтому, перед установкой розетки, стоит выяснить, за что отвечает каждый конкретный провод.

Прочитав данную статью, вы сможете узнать как с помощью отвертки, мультиметра или подручных средств определить ноль, фазу и землю в сети.

Применение индикаторной отвертки

Двухпроводная сеть

С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.

Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.

Способы определения ноля, фазы и заземления могут отличаться в зависимости от системы проводников, которые проходят в помещении.

Трехпроводная сеть

Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.

Назначение проводов в таком типе электросети можно узнать таким путем:

• в распредкоробке или щитке с помощью индикатора определить фазу;
• оставшиеся — это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
• если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.

Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.

При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.

При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.

Использование тестера или мультиметра

С помощью мультиметра можно попытаться определить напряжение, проходящее между проводником и трубами водоснабжения или отопления. Однако здесь не будет стопроцентно верного результата. Зачастую напряжение между фазой и системой водоснабжения или отопления приравнивается к 220 В (в любом случае, напряжение должно быть выше чем его показатель между отопительной трубой и нулем). Но нарушить ваши измерения может, к примеру, сосед, который «отматывает» электричество, выбрав для этого отопительную трубу в качестве заземления.

Безусловно, лучшим прибором для определения фазы является отвертка, которая совмещена с индикатором. Хотелось бы верить, что у любого хозяина, обладающего мультиметром, наверняка есть и индикатор.

Если вы используете мультиметр для определения назначения проводников в трехпроводной фазе, то он может показать напряжение между фазой и одним из двух оставшихся проводов. Узнав, таким образом, фазу, вы сможете воспользоваться вышеприведенной методикой и определить защитный ноль и рабочий. Речь идет об отсоединении одного из нулей и определении их назначения с помощью лампы в патроне.

Что еще нужно принять к сведению

Изучив маркировку токоведущих жил, вы сможете облегчить себе задачу выяснения их назначения:

• маркировкой земли являются латинские буквы PE. При объединении функций рабочего и защитного нуля, следует маркировка PEN. Используется изоляция желтого цвета, с одной или двумя полосами зеленого цвета;
• ноль обозначается как N, его изоляция выполнена в синем или голубом цвете. Также иногда встречается с белой полосой на синем фоне;
• маркировкой фазы является латинская буква L. В случае трехфазной сети, обозначением будут служить буквы A, B или С. Изоляция выполняется в любом цвете, кроме вышеперечисленных. Практический во всех случаях, это черный, красный или коричневый цвет.

Зачастую определение фазы, ноля и земли с помощью отвертки или тестера является крайней мерой, так как большинство проводов маркируются с помощью различных цветов или буквенных обозначений.

Если вы знакомы с правилами монтажа электропроводки, то для вас не будет проблемой определение фазы, ноля и земли. Фаза приходит в щиток на плавкий предохранитель или электрический выключатель. Ноль крепится на шине, которая оснащена несколькими клеммами. Также в старых щитках и клеммных ящиках земля и ноль монтировались болтом под гайку, который был приварен к корпусу ящика.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить из видео ниже:

Заключение

После прочтения статьи вы наверняка не испытаете проблем с определением назначения проводников в помещении и сможете сделать это самостоятельно с применением одного из вышеописанных средств.

Как определить фазу, ноль и землю: инструкция с видео

Необходимость решения этой проблемы может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае перед установкой розетки необходимо определить, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и массу индикаторной отверткой, мультиметром, а также подручными средствами.

• Использование индикаторной отвертки
• Двухпроводная сеть
• Трехпроводная сеть
• Определение мультиметром или тестером
• Что еще важно знать?

С помощью индикаторной отвертки

Последовательность действий зависит от того, какая система электропроводки установлена ​​в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Такой вариант проводки встречается в старых домах. По современной терминологии эта система имеет обозначение TN-C. Суть его заключается в том, что нулевой рабочий провод, заземляемый на подстанции, совмещает роль защитного заземления (PEN). В системе ИТ также имеется только фазный и рабочий нулевой провод, но в обычных жилых и производственных помещениях он не используется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть есть только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждому из токонесущих проводников, фаза зажигает контрольную лампу, как показано на фото ниже:

Система устарела. На вилке любого современного электроприбора есть три клеммы. Электропроводка должна быть трехпроводной, за исключением группы освещения.

Трехпроводная сеть

В данном варианте в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление идут отдельно от подстанции, где оба соединены с рабочим заземлением. При таком типе проводки определение назначения проводов можно сделать следующим образом:

• в щитке или в распределительной коробке по индикатору определить провод, на котором присутствует фаза;
• два оставшихся – рабочий и защитный ноль (земля), отсоединяем от них по одному проводу на щитке;
• если отключить рабочий ноль, все электрооборудование в квартире перестанет работать, а значит оставшаяся жила – земля, или защитное заземление.

Теперь осталось определить в розетке среди трех проводов, на каком из них фаза, ноль и земля. Если нет возможности подобрать цвет изоляции, определение их функций можно выполнить подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение осуществляется следующим образом. Одной жилой из патрона касаемся фазного провода (фаза уже найдена с помощью индикатора), а второй касается двух оставшихся. Если на панели отключен рабочий ноль, то лампа будет гореть только при подключении к защитному заземлению, и наоборот.

На видео ниже наглядно показано, как определить фазу, ноль и землю с помощью индикаторной отвертки:

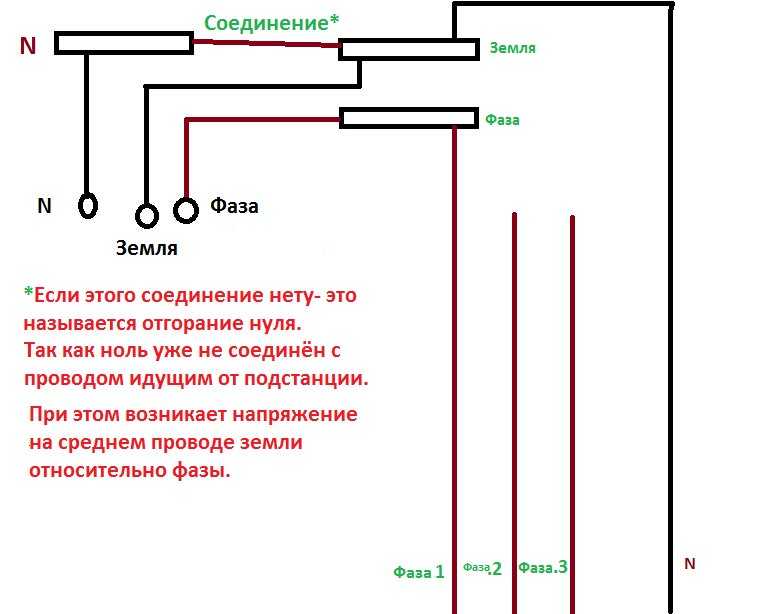

Еще одна вариация системы TN – разводка TN-C-S. В этом случае нулевой провод разделяется на рабочий ноль и защитное заземление на вводе в дом. Здесь для определения назначения проводников можно применить последовательность операций, описанную для системы TN-S.

Добавлена ​​дополнительная возможность, осмотрев место отрыва PEN, определить, где по сечению жилы в проводе рабочий и защитный ноль (земля).

В случае, если заземление выполнено по системе ТТ, объект (частный дом) имеет собственное заземляющее устройство, от которого осуществляется разводка защитного заземления. В этих условиях, как правило, можно определить фазу, ноль и землю, наблюдая за заземлителем на пути его прокладки.

Определение мультиметром или тестером

Для начала лучше всего определить фазу с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что при наличии в хозяйстве мультиметра индикатор обязательно найдется. В крайнем случае можно сделать следующее. В некоторых случаях может помочь использование мультиметра для определения напряжения между проводом и трубой отопления или водопровода. К сожалению, результат здесь не всегда предсказуем. Чаще всего напряжение между фазой и системой отопления близко к 220 В, в любом случае оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если в качестве рабочей площадки вороватый сосед использует трубы отопления.

В трехпроводных цепях мультиметр покажет рабочее напряжение между проводником, к которому приложена фаза, и любым из двух других. Определение того, какой ноль рабочий, а какой заземленный, можно провести по описанной выше методике, то есть путем отключения одного из приходящих нулей на щитке и использования контрольной лампы.

Что еще важно знать?

Иногда определение назначения токонесущих жил может облегчить знание их общепринятой цветовой маркировки:

• Ноль может быть обозначен латинской буквой N. Общепринятый цвет изоляции синий или голубой. Еще один вариант окраски утеплителя – белая полоса на голубом фоне.
• Земельный участок отмечен латиницей PE. В системе заземления, совмещающей функции защитного и рабочего нуля, обозначают PEN. Цвет используемого утеплителя желтый, имеющий одну или две полосы ярко-зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть А, В или С. Цвет изоляции может быть произвольным, но не повторяющим тех, которые обозначают землю (защитный заземление) или нулевой провод. В большинстве случаев это красный, коричневый или черный цвет.

Полезно знать правила проводки. Это также может помочь определить, где находятся фаза, ноль и земля. Фаза всегда должна приходить на распределительный щит через автоматический выключатель или предохранитель. Нулевая жила может быть смонтирована на шине специальной конструкции, имеющей несколько выводов. В металлических панелях и клеммных коробках старого типа ноль или земля монтировались под гайку болтом, приваренным к корпусу коробки. Эти правила могут облегчить определение функций входящих проводников. Подробнее о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и массу мультиметром или индикаторной отверткой. Надеемся, что предоставленные рекомендации помогли Вам решить проблему самостоятельно!

Наверняка вы не знаете:

• Методы определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Опубликовано: 03.07.2017 Обновлено: 03.07.2017 Пока без коментариев

Как определить нулевую фазу и массу. Как найти фазу, землю и ноль в квартирной проводке

0 2 116

Согласно правилам устройства электроустановок (ПУЭ, основной документ всех электромонтажников) – электрические кабели разного назначения должны иметь маркировку, отличающуюся по цвету. И если проводку в вашей квартире делал грамотный специалист, то, открыв распределительную коробку, вы увидите провода разного цвета.

• Земля будет желтой, зеленой или желто-зеленой.
• Ноль будет синим или синим.
9Фаза 0005 имеет самую богатую палитру, это серый и красный, розовый и бирюзовый, оранжевый и лиловый, но чаще всего – коричневый, черный или белый.

Но иногда домашнего мастера поджидает неприятный сюрприз в виде проводов одного цвета. Или того хуже – от щитка до квартиры тянутся провода одного цвета, а в помещении – другого. Как разобраться в путанице проводов?

Правильнее всего пригласить квалифицированного электрика, электричество штука коварная и опасная. Но если вы абсолютно уверены в своей внимательности и аккуратности, действуйте!

Ищу фазу

В первую очередь отключите подачу электроэнергии в квартиру на электрощите. Все выключатели должны быть выключены! Затем нужно добраться до проводов, сняв уплотнительную рамку и размотав розетку.

Важный момент!   Отсоедините провода от розетки, обязательно разведите их в разные стороны.

После этого можно освобождать провода от изоляции и, подав напряжение в квартиру, приступать к поиску фазы с помощью индикаторной отвертки. Держите инструмент только за защитный кожух, положив указательный палец на металлический конец рукоятки. Поочередно прикасайтесь кончиком отвертки к проводам. Фаза – та, на которой горит индикатор. Если провод двухжильный, этого достаточно: вторая жила нулевая. В случае с трехжильным придется продолжить исследования мультиметром.

В поисках земли

Мультиметр – комбинированный электроизмерительный прибор, сочетающий в себе функции вольтметра, амперметра и омметра. Необходимо включить мультиметр для измерения переменного напряжения в диапазоне выше 220 вольт. Прикасаемся щупами одного из приборов к найденной ранее фазе, других – сначала к одному из неопознанных проводов, потом к другому. Смотрим, какое значение напряжения показывает мультиметр в каждом из случаев.

220 вольт соответствует нулю, при касании земли значение будет меньше.

Кстати, с помощью мультиметра можно определить фазу. Диапазон измерений будет тот же – выше 220 вольт. Щуп, который тянется из гнезда с маркировкой V, поочередно касаются проводов. Фаза будет сигнализировать о себе индикатором 8–15 вольт, а ноль – нулем на шкале прибора.

Как определить: фазу, ноль и землю

Для двухжильного подключения:

Важно:   При определении фазы в электропроводке дома или квартиры необходимо будет подать напряжение на эту проводку. В связи с этим последующие работы и

эксперименты становятся небезопасными для жизни . Поэтому 100 раз подумайте, нужно ли оно вам, может лучше вызвать профессионального электрика, имеющего допуск. Жизнь намного дороже, чем деньги, которые он берет у вас.

Если вы равнодушно отнесетесь к моим предостережениям, то идите дальше и читайте по пунктам как бы из двух проводов определите где фаза, а где ноль.

1. Отключите все электроприборы.

2. Обесточить квартиру или дом, напряжение должно быть отключено вообще.

3. Вскрываем те два провода, по которым собираемся “выяснить связь”. Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголены и зачищены, а также расположены на расстоянии друг от друга, чтобы они случайно не соприкасались, и не произошло короткого замыкания .

4. Повторно подайте напряжение, включая необходимые провода.

5. Возьмите индикаторную отвертку. Если у вас его нет, то нужно купить. Стоит очень смешных денег, как буханка хлеба. Поэтому не надо искать других способов и говорить, что: «У меня нет отвертки, может, лампочки получше».

6. Индикаторная отвертка должна находиться в правой руке. Вам нужно только взять его за диэлектрическую ручку. Прикоснитесь концом отвертки поочередно к каждому из проводов. При этом указательный палец правой руки должен располагаться на кончике ручки, которая должна быть металлической.

Тот провод, на котором загорелся индикатор, это фаза , а второй провод, естественно, ноль .

Вся эта инструкция очень хорошо подходит для двухжильного подключения, но проводов может быть 3, то есть ноль, фаза и земля.

Для трехжильного провода:

Точно так же определяете фазу в трехжильном проводе:   загорится индикатор. На землю и ноль индикатор отвертки реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяются по цветам проводов: коричневый – фаза , синий/синий- ноль злой желтый/полосатый- земля . Однако в этом случае нужно полагаться на электриков, которые не должны путаться и использовать определенный цвет для того или иного провода. поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определяемой вами фазе, а остальные два провода поочередно трогать: откуда идет свет и ноль . Однако лампочка может загореться, если к ней прикоснуться. по суше . Можно поочередно измерять напряжение вольтметром. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Подсказки для изучения 0 и земли:

1. Поднимитесь на щит и отключите защитное исчезновение. На оставшейся паре проводов будет работать нагрузка (лампа). Это если точно знать, где земля в щите.

2. Замкните фазу на один из оставшихся проводов. Если пробка выбита, то ноль. Если нет, то земля. При условии, что у вас пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть специальные индикаторные отвертки с батарейкой, ИЭК продает такие же (такие желтые), так удобно землю от нуля отличать. Вскрываем неоновую фазу, вырубаем сумку/автомат ввода (работает только если двухполюсный), тыкаем в остальные концы, что горит – земля, что не горит – ноль.

4. Вольтметром переменного тока измерить напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краской и потрогать металл). Потенциал заземляющего провода будет равен нулю, а нулевого провода из-за перекоса фаз (разные нагрузки на фазы) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трехпроводная сеть, то должно быть УЗО, затем определите фазный провод, предварительно отключив всю нагрузку (т.е. он никуда не должен быть подключен к приборам). После определения фазы и подключения к ней (например, лампы накаливания) подключить второй провод к любому из оставшихся проводов (все подключения выполнять со снятием напряжения), включить УЗО, затем включить вводной автоматический выключатель, если УЗО не отключается, значит второй провод нулевой, а если есть срабатывание УЗО, то это защитное заземление.

09.09.2014, 15:33 |

  ВОПРОС:
Попросили поставить розетки и выключатели в новый, частный дом. Где-то всего около 60 штук. Поехал, посмотрел, начал делать. Все шло гладко, пока в одной из комнат я не поменял цвет проводов. Был стандартный набор: белый, синий, желто-зеленый, а потом были совсем другие цвета. Проблем с определением фазного провода не возникло. Но где земля, а где ноль? Измерив прибором напряжение между фазой и проводами, нашел 230 и 190 вольт соответственно. Ну я и решил, что где 230 ноль, а где 190 земля. Но как определить, если можно так сказать, более научно, где ноль, а где земля? На тот момент у меня не было возможности прозвонить из-за отсутствия каких либо проводов. Установил по его решению. Вопрос. Я ошибся или нет? Если так, то, что это? И возможные последствия этой ошибки.

ОТВЕТ:
Здравствуйте!
Ну не стоит лезть в дебри, ответ лежит на поверхности : молодец: Идея в чем. У вас три провода, фаза известна. Теперь подойдите к электрощиту, я думаю, что вы знаете линию в эту комнату. Проследите вывод провода от АВ или УЗО к кабелю. Определить провода рабочего нуля и защитного заземления. Далее, зависит от вашего адаптива для определения фазы. Итак, есть:

1.
