Программа Автокад – как научиться работать в приложении, использование инструментов для черчения, возможности AutoCAD и для чего он предназначен

Программа AutoCAD предназначена для создания 2D и 3D объектов, а также различных схем. Приложение содержит большое количество инструментов для рисования. AutoCAD остается популярным среди пользователей уже более 30 лет. Есть возможность установить русскую или английскую версию.

Что такое Автокад?

Изучение программы Автокад часто начинают во время обучения в университете. Она пригодится студентам, которые изучают архитектуру, дизайн, строительство и проектирование. В этом же приложении студенты работают над курсовыми и дипломными проектами.

AutoCAD являет собой систему автоматизированного проектирования. Долгое время он заменял такой прибор, как кульман в электронном варианте. Это связано с тем, что его основными инструментами были круги, линии, а также текст. В настоящий момент функционал программы намного расширен. Пользователь имеет возможность работать с 3D объектами.

Разработчики создали возможность разделение одного проекта на несколько блоков. Таким образом, различные сотрудники могут работать над разными частями одной схемы. В дальнейшем, все блоки соединяются в общий проект. При этом, расстояние между пользователями не будет иметь значения, так как сборка общей схемы производится через сеть.

Присутствует студенческая версия программы. Ее можно установить с официального сайта абсолютно бесплатно. Функционал данной версии приложения будет идентичен в сравнении с профессиональной. Но она имеет и некоторые ограничения. При печати будет отображена специальная пометка.

AutoCAD работает во всех версиях операционной системы, начиная с Windows 7. Ее можно установить и на OS X. Однако последней доступной является версия 2013 года.

Системные требования Автокада достаточно высокие. Пользователю потребуется от 2 ГБ оперативной памяти. Для стабильной работы лучше установить 8ГБ. Также понадобится не менее 6 ГБ свободного места на жестко диске. Процессор должен иметь тактовую частоту от 1 ГГц для 32-х и 64-х разрядных систем.

Лучше, если экран поддерживает разрешение 1600×1050. Но пользователь сможет работать и при 1360×768. Видеокарта должна иметь минимум 128 Мб памяти (хотя для комфортной работы этого объема не хватит). Также требуется поддержка DirectX 9, DirectX 11 и Direct3D.

Начало работы

Перед началом загрузки приложения необходимо проверить все системные требования. Для нормальной работы AutoCAD понадобится убедиться в наличии сертификации всех комплектующих устройства и его драйверов.

Как только установочный  файл AutoCAD будет загружен на компьютер, следует открыть его, чтобы запустить процесс установки. В первом окне можно установить отдельные настройки или саму программу. Для этого нужно выбрать соответствующую команду.

Далее необходимо выбрать путь, по которому будет установлена программа. В этом же окне пользователь выбирает компоненты, которые будут установлены.

После этого запуститься процесс инсталляции. На экране будет отображено, какие компоненты уже установлены. Как только загрузка завершится, необходимо нажать на соответствующую клавишу, чтобы закрыть окно установки и начать работу в приложении.

После запуска на экране будут отображены возможности программы в сравнении с предыдущими версиями. С ними рекомендуется ознакомиться. Чтобы данное окно не высвечивалось, нужно нажать «Не показывать больше» в нижней части сообщения. Пользователю следует выбрать «Новый чертеж», чтобы начать работу. В верхней части экрана будут размещены вкладки с проектами.

Обзор интерфейса

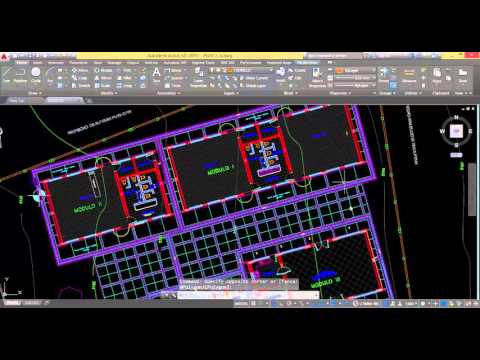

Интерфейс программы AutoCAD достаточно гибкий. Пользователю предоставляется на выбор несколько встроенных вариантов. К ним можно отнести классический, 3D моделирование, рисование и аннотации. Кроме того, пользователь может самостоятельно настроить интерфейс, разместить панели максимально удобно для работы.

После запуска программы в режиме рисование и аннотации, на экране появится рабочее пространство. В верхней части расположены основные инструменты. В основном интерфейс схож с классическими приложениями Windows. К основным областям можно отнести следующие:

  1. Вкладки ленты содержат в себя набор основных инструментов. Пользователь может изменять, добавлять или удалять инструменты.
  2. На панели быстрого доступа размещены операции сохранения, создания нового чертежа и другие. Эту область можно редактировать, добавляя часто используемые команды.
  3. Вкладка выбора интерфейса позволяет переключаться между основными его вариантами. При нажатии, на экране появится выпадающий список, из которого можно выбрать интерфейс.
  4. На ленте находятся все инструменты, которые относятся к вкладке.
  5. Быстрый поиск создан для поиска ответов на часто задаваемые вопросы. Для работы этой команды необходимо подключение к интернету. Это же относится и к входу в онлайн службы.
  6. Видовой куб     используют для переключения между различными видами в 3D моделировании. Данная команда не доступна при двухмерном моделировании.
  7. Аннотативность и масштаб предназначен для того, чтобы приблизить или отдалить чертеж.
  8. При помощи командной строки пользователь может вводить команды, которые требуются для работы с чертежами.
  9. В строке состояния находятся инструменты, которые отвечают за точность построения, например, отображение сетки.
  10. Также, пользователю предоставляется возможность переключаться между моделью и стандартным листом, используя соответствующую вкладку.

Настройки программы

Пользователь может настроить приложение AutoCAD самостоятельно. При этом можно изменить интерфейс, и улучшить производительность. Произвести настройку можно через стандартные инструменты программы.

Для изменения цвета фона следует перейти в параметры AutoCAD. Для этого нужно нажать правой кнопкой мыши по рабочей области или ввести соответствующую команду. Затем, необходимо перейти во вкладку «Экран» и выбрать «Цвета…».

В открытом окне нужно перейти в «Пространство 2D модели». В однородном фоне можно выбрать новый цвет рабочей области. Чтобы изменения вступили в силу, следует нажать на «Принять».

На этой же вкладке «Экран» в параметрах приложения можно переключить цветовую гамму, изменив стандартную темную на светлую.

На панель быстрого доступа пользователь может добавить часто используемые команды. Для этого необходимо отобразить список, нажав на соответствующую кнопку рядом с этой областью. Галочкой буду отмечены команды, которые уже находятся на панели.

В статусной строке могут быть отображены текущие координаты курсора. Чтобы настроить данную функцию, необходимо нажать на параметры данной области. На экране появится список настроек, среди которых следует выбрать «Координаты».

Для улучшения работы программы, пользователь может настроить производительность графики. Например, аппаратное ускорение позволяет улучшить отображение элементов. В случае, если приложение начинает медленнее работать, рекомендуется отключить данную функцию.

При отображении сглаженных линий, все элементы будут выглядеть четче.

Основные горячие клавиши

Большое количество комбинаций клавиш в приложении Автокад будет совпадать со стандартными в операционной системе. Это же относится и к

копированию или удалению выбранных элементов.

Все горячие клавиши можно разделить на несколько категорий:

  1. Общее назначение.
  2. Работа с файлами.
  3. Работа с буфером обмена.
  4. Клавиши Ctrl+…

К клавишам общего назначения относятся:

  • Esc – предназначен для отмены команды;
  • Пробел/Enter – запуск команды;
  • Del – удаление элемента, который выбран.

Для работы с файлами могут пригодится следующие комбинации клавиш:

  • Ctrl+N — создает новый чертеж;
  • Ctrl+O — открывает существующий документ;
  • Ctrl+S — сохраняет текущий чертеж;
  • Ctrl+P — выводит текущий документ на печать;
  • Ctrl+Q — закрывает программу;
  • Ctrl+Z — отменяет последнюю операцию.

Также, может понадобиться работа с буфером обмена. Для этого используют следующие комбинации:

  • Ctrl+X — вырезает выделенный объект;
  • Ctrl+C — копирует выделенный элемент;
  • Ctrl+V — вставляет скопированные или вырезанные объекты;
  • Ctrl+Shift+V — вставляет данные единым блоком.

В параметрах можно просмотреть все существующие комбинации клавиш и изменить их. Следует открыть вкладку «Управление» и выбрать «Пользовательский интерфейс». В открытом окне нужно выбрать «Клавиши быстрого вызова». В правой части будут отображены существующие сочетания.

После этого необходимо перейти в «Список команд». Следует выбрать «Свойства слоя» и перетащить параметр к клавише быстрого вызова, зажав левую кнопку мыши.

Затем, нужно выбрать новый параметр и перейти в свойства, которые расположены в нижнем правом углу. Выделив «Клавиши», нужно нажать на значок с точками.

В открытом окне можно вводить новую комбинацию клавиш. Для этого их следует зажать в нужном порядке, пока они не отобразятся в соответствующем поле. Проверив правильность вводимых данных, следует нажать на «ОК», чтобы закрыть все окна. Теперь, для отображения «Диспетчера свойств слоя

» нужно нажать на сочетание клавиш.

Как работать с Автокад

Работа с AutoCAD может показаться сложной изначально. Это объясняется большим количеством инструментов. Поэтому, рекомендуется ознакомиться не только с командами, но и с основными принципами работы.

Начало работы

Для начала работы в Автокаде, пользователь может открыть уже существующий чертеж или создать новый. На панели быстрого доступа расположены необходимые команды. Также, можно воспользоваться сочетанием клавиш, Ctrl+N для создания нового чертежа.

При этом откроется документ со стандартными параметрами. Формат пустого чертежа будет А3.

Взаимодействие с объектами

На главной панели находятся различные объекты, с помощью которых можно чертить в Автокаде. Достаточно выбрать нужный объект и перенести его на рабочую область. Чтобы он отобразился, необходимо зажать левую кнопку мыши на самом чертеже и задать размеры объекта. После этого нужно нажать на «Enter».

В приложении пользователь может проводить операции над несколькими объектам одновременно. Например, переместить их на чертеже. Для этого, нужно выбирать элементы с зажатой клавишей «Shift».

Работа с блоками

Блоки позволяют существенно оптимизировать работу в приложении. Блок представляет собой набор из нескольких элементов, которые объединены в один. Для начала работы с блоками, нужно добавить его в чертеж. Для этого следует выбрать команду «Вставка».

После этого откроется окно, в котором необходимо указать адрес, по которому находится блок. Также, можно самостоятельно создать блок, нажав на соответствующую команду.

Работа с линиями

Одним из главных элементов для работы с чертежами в Автокад является линия. Чтобы создать ее, необходимо перейти на панель «Главная» и выбрать среду других инструментов. После этого можно наносить объект на чертеж. Основными параметрами будут координаты двух точек.

Программа также позволяет создавать различные типы линий.

Сложные объекты

В приложении есть определенное количество сложных объектов. Они необходимы для профессиональной работы. К сложным объектам относят:

  1. Мультилинии — от 1 до 16 параллельных линий, которые могут быть различными по типу.
  2. Полилинии — отрезок, который совмещает в себе несколько объектов, например, отрезок и дуга. При этом, элемент является цельным.
  3. Размерные блоки предназначены для нанесения на чертеж данных о размерах.
  4. Блоки.
  5. Внешние ссылки.

Сохранение проекта

Сохранить готовый проект можно несколькими способами. На панели быстрого доступа находится нужная операция. Также, можно использовать комбинацию клавиш «Ctrl+S». Иногда требуется изменить формат готового чертежа. Для этого понадобится команда «Сохранить как». В открытом окне следует выбрать адрес, по которому будет сохранен проект, а также формат готового документа.

Сохранить чертеж можно и с помощью командной строки. Для этого понадобится команда «_save».
