А1 размер рамка
Содержание:
-
Оформление чертежа А1 по ГОСТу
- Основные требования
- Основная надпись
- Как правильно начертить рамку
-
Другие обозначения, нанесение размеров
- Требования к надписям
- Обозначение размеров
Содержание
-
Оформление чертежа А1 по ГОСТу
- Основные требования
- Основная надпись
- Как правильно начертить рамку
-
Другие обозначения, нанесение размеров
- Требования к надписям
- Обозначение размеров
Оформление чертежа А1 по ГОСТу
Оформление любого чертежа обязательно должно соответствовать государственным стандартам (ГОСТ) и стандартам Единой системы конструкторской документации (ЕСКД).
По правилам, все чертежи выполняют на бумаге стандартного размера или в специализированных программах.
Определение
В обоих случаях границы чертежа обязаны быть очерчены рамкой формата, которая представляет собой тонкую прямую линию по размеченной области. За счет этого среди инженеров, механиков, архитекторов и других лиц, работающих с чертежами, распространено другое название рамки формата — обрамляющая линия.
Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.
Форматы листа в черчении делятся на 2 группы:
- основные;
- дополнительные.
К основным относят все размеры, которые возможно получить при уменьшении листа надвое от А0.
Дополнительные размеры являются нестандартными и помечаются иначе, с добавлением числа кратности.
Пример
Дополнительным является размер А0 × 2.
Основные требования
Чтобы облегчить хранение чертежей, пользуются чаще всего основными размерами листов. Их перечень содержится в ГОСТ 2.301–68 (СЭВ 1181–78). Среди основных размеров в чертежах наиболее распространены на практике 6 форматов, размеры которых представлены на изображении ниже.
Источник: schoolofsketching.comИсходя из размеров и основных правил обозначения рамки, в ГОСТах прописаны размеры рамок для каждого из основных форматов.
- А0 — 1189 × 841 мм.
- А1 — 594 × 841 мм.
- А2 — 594 × 420 мм.
- А3 — 297 × 420 мм.
- А4 — 297 × 210 мм.
В соответствии с ГОСТами, обрамляющую линию для листа А1 с трех сторон располагают на расстоянии от 5 до 10 мм от внешней рамки, которую называют линией обрезки. Для листов формата А3 и А4 максимальное расстояние от края до рамки — 5 мм.
С четвертой стороны расстояние обычно больше: 20 мм. Такую широкую полосу оставляют для того, чтобы чертежи можно было просто и удобно подшивать без вреда для содержимого.
По толщине линия не должна превышать 0,7 см.
Основная надпись

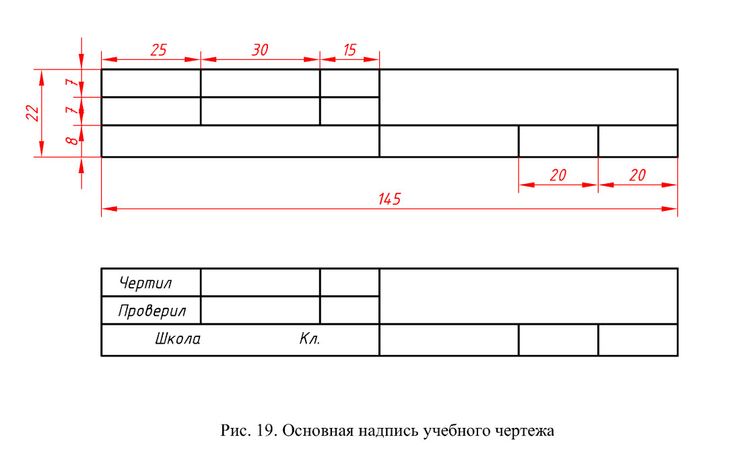

Один из главных элементов оформления любого чертежа, в т. ч. выполненного в формате А1 — основная надпись. Ее размер, содержание и оформление регулирует ГОСТ 2.104–68.
Определение
Основная надпись (основной штамп) — это поле, оформленное в виде таблицы и содержащее следующую информацию: наименование изображенного на чертеже изделия и его номер по ГОСТу.
Как правило, в основной надписи содержатся данные:
- наименование изделия;
- материал, из которого сделана деталь;
- массу изделия в килограммах;
- масштаб чертежа, если он не соответствует стандартному инженерному;
- фамилии лиц, разработавших, проверивших и утвердивших чертеж;
- дата утверждения чертежа.
Для учебных работ, в т. ч. диплома, список требований к основному штампу может быть иным.
Основная надпись стандартно располагается в правом нижнем углу листа, независимо от его ориентации (альбомной или книжной). Хотя, в соответствии с ГОСТами, располагать ее можно вдоль длинной или короткой стороны чертежа.
Как правильно начертить рамку
Рассмотрим пошагово, как грамотно начертить рамку и оформить чертеж формата А1.
- Первый шаг прост — взять лист нужного формата. Лист можно расположить как вертикально, так и горизонтально — ГОСТы ограничивают выбор ориентации листа только для формата А4.
- Затем необходимо начертить непосредственно рамку. Выполнить это можно любым устройством для черчения, позволяющим сделать линию не толще 0,7 см.
- На листе А1 рамка с трех сторон чертится на расстоянии 5 мм от края листа. С одной стороны листа (как правило, с левой) отступ составляет 2 см. Линии рекомендуется выполнять остро наточенным твердо-мягким карандашом.
- В нижнем правом углу чертится основная надпись. Ее желательно заполнить, т. е. внести необходимую информацию в предназначенные для этого графы, до начала работы непосредственно над чертежом.
Облегчить работу могут помочь специальные компьютерные программы, в которых все требования ГОСТ уже учтены.
На изображении ниже представлены горизонтальный пример оформления листа А1.
Источник: mobillegends.netДругие обозначения, нанесение размеров
Требования к надписям
Основная надпись — не единственная надпись на чертежах. Есть и другие. При этом шрифты тоже строго регламентированы правилами ГОСТ.
Изделие и его элементы необходимо подписывать от руки с использованием конкретных шрифтов с одинаковой высотой цифр и букв. Вне зависимости от ориентации листа, текст ориентирован горизонтально.
При этом необходимо, чтобы все надписи находились на расстоянии не менее 1 мм от линий чертежа. Если линия и надпись все же пересекаются, то линию в месте пересечения прерывают.
Обозначение размеров
Подробно правила нанесения размеров рассматриваются в других статьях на сайте. Рассмотрим главные правила обозначения размеров на чертежах.
- Все размеры по умолчанию измеряются в мм или в тех единицах, которые указаны в основной надписи.
- Для указания размера детали или отдельных ее элементов необходимо прочертить параллельно линии чертежа размерную линию с ограничениями в виде стрелок с обеих сторон и соответствующими числами на ней. Расстояние между линией чертежа и размерной линией должно быть не меньше 1 см.
