Как сделать чертеж и проект дома своими руками

Строительство собственного дома, особенно если он возводится собственными руками и силами, без найма подрядных организаций — дело сложное и рискованное. У человека, который берется за эту «авантюру», непременно возникает множество сомнений:

• Правильно ли сделаны расчеты;
• Хватит ли у меня средств;
• Точно ли просчитаны сроки;
• Все ли у меня получится.

Подробный проект двухэтажного дома с чертежами всех этажей

Даже опытные строители знают, что одна небольшая ошибка на этапе проектирования способна загубить весь процесс. Дом так и не будет построен, деньги и время будут потрачены безвозвратно. Чтобы этого не случилось, необходимо до начала строительства и вложения средств провести тщательную подготовительную работу. Именно на этом этапе необходимо сделать подробный чертеж дома.

Этот документ станет отправной точкой для дальнейшей работы, в том числе основой для разработки официальной проектной документации и составления сметы объекта.

Вернуться к оглавлению

Содержание материала

• 1 Сбор информации и подготовительный этап
  • 1.1 Проекты одноэтажных частных домов
  • 1.2 Проекты двухэтажных коттеджей
• 2 Расположение дома на участке
• 3 Размеры помещений и их количество
• 4 Внутренняя планировка дома
• 5 Рисуем проект будущего дома

Сбор информации и подготовительный этап

Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

Планировки первого и второго этажа двухэтажного коттеджа

Для того чтобы создать дом своей мечты, необходимо познакомиться с изобилием существующих и бесплатно представленных вариантов планировок. Если раньше все дома были похожи один на другой, и даже по внешнему виду можно было сказать, что и как располагается внутри, то сегодня рушатся все стереотипы.

Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

Проекты одноэтажных частных домов

Представлены как в качестве дачных домиков, так и капитальных больших строений.

Проект одноэтажного дома с мансардой

Возводятся на достаточно просторных участках, так как имеют большое пятно застройки. Для комфортного проживания семьи из четырех человек — двух детей и двух взрослых — достаточно дома площадью в 120–160 квадратных метров. А если добавить к одноэтажному дому гараж и надворные постройки, то площадь значительно увеличивается.

И на небольшом участке может просто не хватить под все это места.

Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

Проекты двухэтажных коттеджей

Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.

Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.

Проект двухэтажного коттеджа с планировками

Вернуться к оглавлению

Расположение дома на участке

Когда с этажностью дома все встало на свои места, появилась определенность, будет гараж встроенным или стоящим отдельно, можно приступать к планировке частного дома. Это необходимо не только из-за эстетических соображений, но и из-за практических.

Если частный дом возводится в крупном населенном пункте или коттеджном поселке, то велика вероятность, что участок обеспечен централизованными коммуникациями: электричеством, водопроводом, канализацией, газифицирован.

Грамотное расположение дома позволит выбрать оптимальное расстояние до ввода сетей в дом.
Также в некоторых муниципальных образованиях есть такое понятие, как красная линия.

Это обязательное расстояние от края участка, выходящего на центральную улицу, до жилого дома. Где-то оно должно быть не менее пяти метров, а где-то — не более трех. Узнать эту информацию можно в местной администрации.

Правильно расположенный дом на участке не должен затенять прилегающую территорию. Не стоит строить в тени дома веранду или патио, разбивать сад или огород. Так же, как и сажать вблизи дома высокие деревья, которые будут загораживать окна от солнечного света.

Далее, дом на участке необходимо сориентировать по сторонам света. Как его поставить смогут решить только будущие владельцы. Кто-то руководствуется учениями фэншуй для расположения дома , кто-то принципами энергоэффективности небольшого дома, а кто-то просто собственным комфортом.

Если вы предпочитаете просыпаться рано утром, то окна спальни и кухни должны выходить на восток, окна кухни лучше не выводить на запад, так как готовка в среднестатистической семье осуществляется по вечерам, после рабочего дня, и в помещении даже без лучей закатного солнца будет достаточно жарко.

Вариант расположения коттеджа на участке в 3D

Если в доме есть маленькие дети, то окна гостиной могут выходить на юго-запад, что позволит постоянно наполнять комнату солнечным светом. Северная и северо-западная сторона должны быть отведены под нежилые помещения. Оптимально располагать там санузлы, лестничное пространство, кладовые, прихожие, тем самым экономя на отоплении.

Вернуться к оглавлению

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

Планировка двухэтажного коттеджа с гаражом

Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:

Помещение	Количество в шт.	Площадь в м2
Спальня	3	12
Гостевая комната	1	12
Гостиная	1	25–30
Кухня	1	15–20
Санузел	2	6
Кладовка	1	10
Гардеробная	1	9
Лестница	1	8
Котельная	1	6
Прихожая + тамбур	1 + 1	12
Общая площадь		150–160

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

Планировка дома с мансардой 9×9

Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами.

Листая их, можно выбрать подходящий готовый вариант или подсмотреть интересную идею, и воплотить ее в жизнь в будущем доме своими руками.

Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12

Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов.

Вернуться к оглавлению

Внутренняя планировка дома

Планировка должна выполняться не абы как, а с учетом необходимых требований, норм и удобства использования.

Чтобы добиться удачного и оптимального расположения помещений, можно обратиться к каталогам готовых проектов, просмотреть бесплатные презентации на сайтах строительных и проектных организаций, скачать чертежи деревянных домов.

Кстати, просмотр планировок в домах из различных материалов: блоков, бревна, каркасно-щитовых, кирпичных — также позволит понять полную картину, почерпнуть свежие идеи и найти подходящие решения.

Проект кирпичного дома с гаражом на два автомобиля

Есть несколько негласных правил, которые позволяют сделать планировку жилых зданий удобной и комфортной:

• Спальни родителей и детей не должны находиться в прямом соседстве. Лучше, если их будут разделять какие-либо помещения или пространства;
• Санузел не стоит располагать рядом со спальными комнатами. Лучше обеспечить небольшое удаление объекта, например, через коридор;
• Если частный дом одноэтажный, то санузлы лучше сделать раздельными; если этажей в доме два, то можно на первом разместить совмещенный, а на втором — раздельный. Располагать их лучше друг над другом;
• Вход в котельную должен быть из дома. Единственный или второй. В это помещение необходимо перенести все счетчики и контрольные датчики;
• Лестницу лучше обустраивать около внешней стены, а пространство под ней задействовать под кладовую. Существенная экономия на отоплении, а также возможность использования места в качестве хранения зимних заготовок;
• Прихожая в частном доме должна быть большая, здесь будет храниться больше вещей, чем в квартире. К тому же часть прихожей съест тамбур, он обязателен в любом строении: одноэтажном или двухэтажном, кирпичном, деревянном, каркасном доме 4х6. Это способ предотвратить прямое попадание холодного воздуха в дом;
• Прихожая частного дома должна быть расположена таким образом, чтобы через нее приходилось ходить как можно реже. Это позволит дольше сохранять чистоту и порядок в доме.

Не забудьте предусмотреть наличие окон и дверей в проекте. Большие оконные проемы и значительное их количество — это максимально естественное освещение в доме, эстетичный внешний вид, иллюзия пространства и свободы. А обратная сторона медали — большие теплопотери и высокие затраты на отопление. К тому же поддерживать все окна в должном состоянии круглый год — серьезная задача.

Вернуться к оглавлению

Рисуем проект будущего дома

Когда все подготовительные работы закончены, чужие удачные проекты одноэтажных и двухэтажных домов, кирпичных, из блоков, бревна, планировки домов из бруса, каркасников, просмотрены основательно, тогда можно приступать к созданию своего детища. Чтобы нарисовать понятный план дома, лучше взять миллиметровку или разлинованную в клетку бумагу. Это поможет выдержать масштаб и увидеть наглядно будущую планировку.

Для начала на бумагу нужно нанести периметр будущего дома, затем учесть в проекте ширину стен, которая будет зависеть от используемого строительного материала.

Разместить на получившемся квадрате или прямоугольнике все дверные и оконные проемы, а затем согласно собственным представлениям, разбить оставшуюся площадь на соответствующие помещения. При этом не стоит забывать учитывать толщину несущих стен и внутренних перегородок.

Когда план первого этажа готов, можно приступать к прорисовке второго уровня. Если же строение одноэтажное, то ваша работа на этом окончена.

Эскиз планировки первого этажа двухэтажного дома

Созданный чертеж стоит проверить на соответствие действительности. Для этого специалисты рекомендуют приехать на участок и сделать разбивку на местности. Если после этого этапа все по-прежнему устраивает, и проект не требует внесения корректив, его можно передавать профессионалам — в проектную организацию, которая по вашим чертежам составит полную проектную документацию и предложит оригинальные архитектурные решения по оформлению фасада здания.

В какой программе создать чертеж? Портативные программы для построения чертежей и схем

Чумазые черти чертили чертеж

Любое проектирование начинается с создания чертежа. Согласитесь, никто не будет строить, скажем, мост, предварительно не спроектировав его и не произведя все необходимые расчеты. Любую деталь, прежде чем пустить ее в производство, следует разработать, начертить, определить все ее необходимые параметры. Как думаете, что это значит, дорогие друзья? Это значит, что, если Вы «технарь», то без умения чертить вам не обойтись в большинстве процентов случаев.

Необходимость чертить рождает закономерные вопросы – в чем, где и как создать чертеж? Какая программа является лучшей?

О современных программах для создания чертежей и схем, а также иных графических объектов и пойдет речь в данной статье.

Чертеж

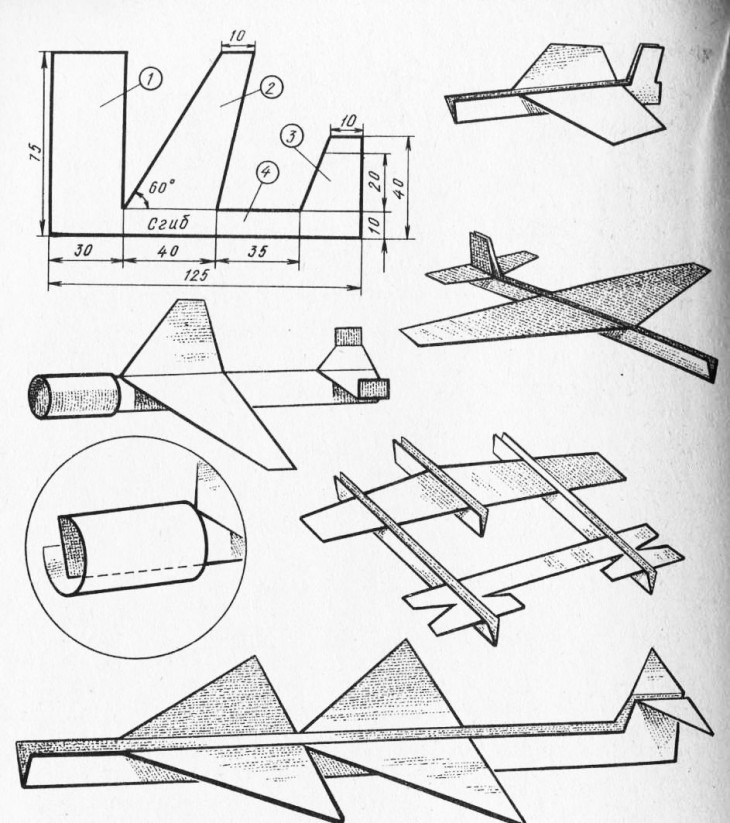

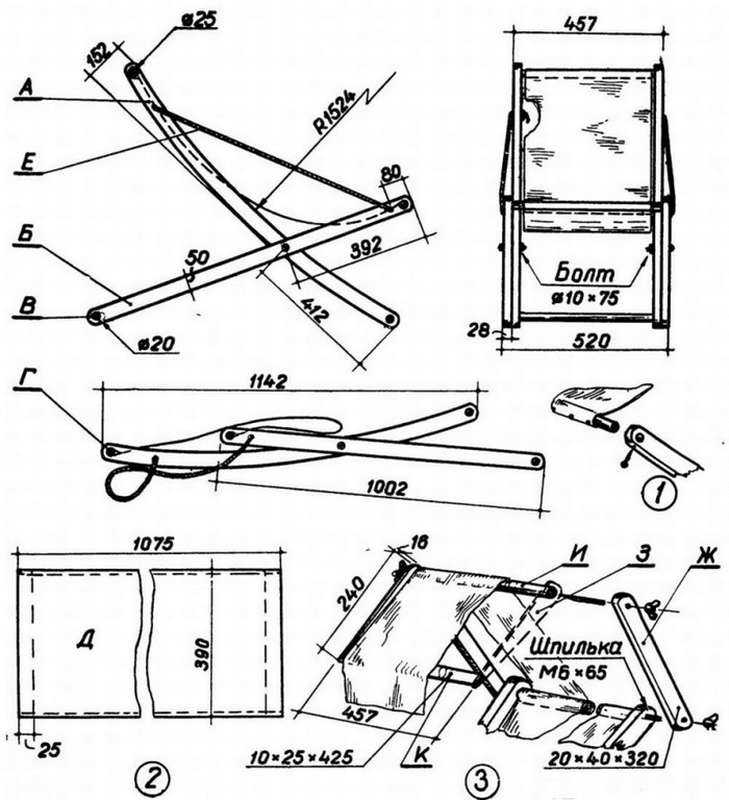

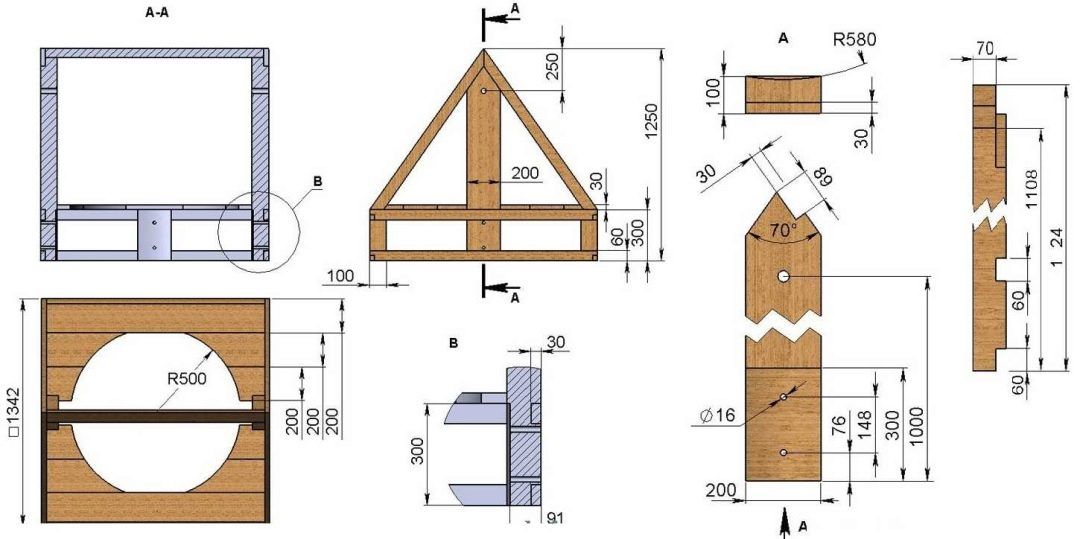

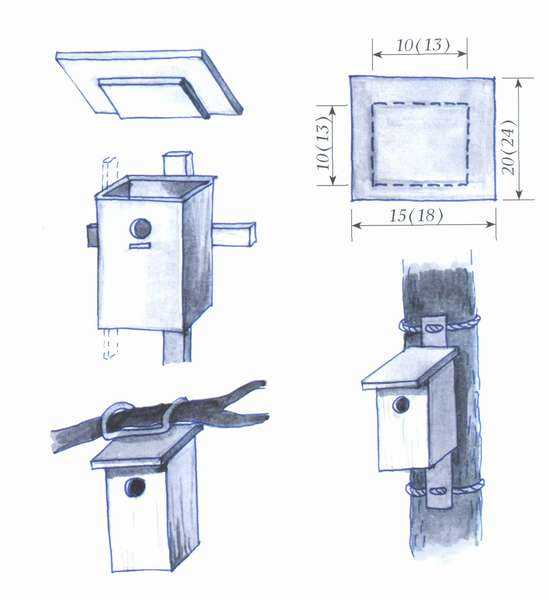

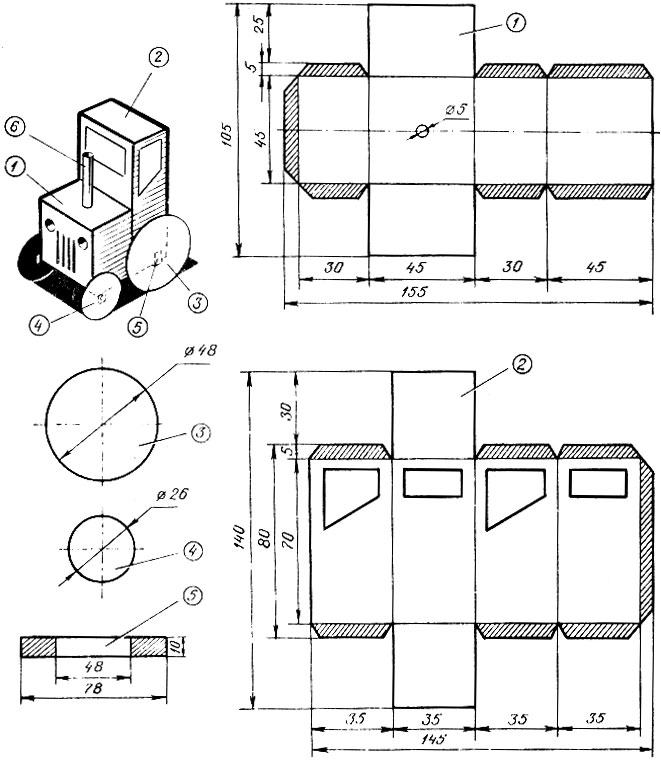

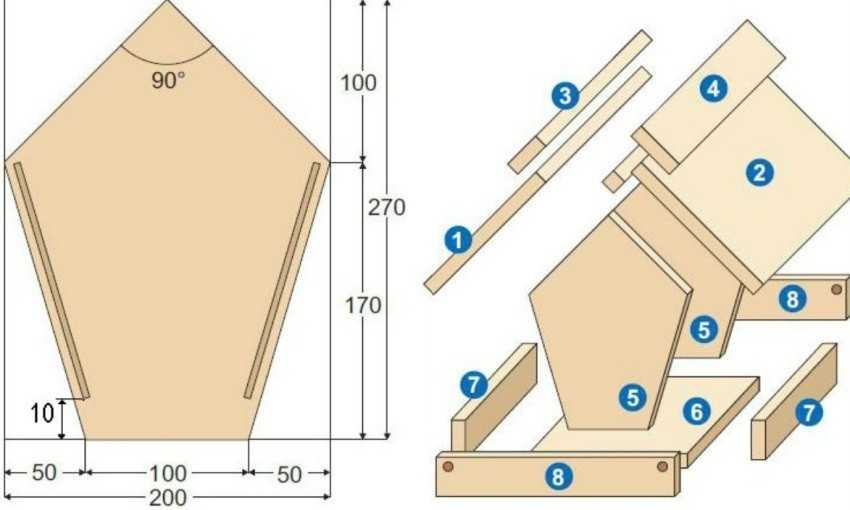

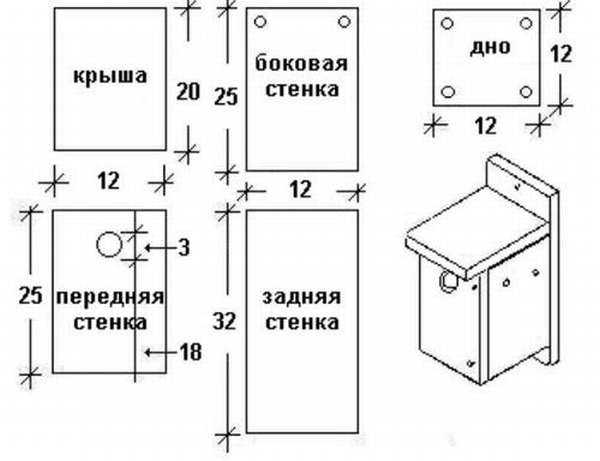

Чертеж – это проекционное изображение некоторого объекта в масштабе на определенном носителе информации, выполненное при помощи графических образцов.

Времена, когда инженер или архитектор приходил на работу, брал остро заточенный карандаш и весь день стоял с ним у кульмана, создавая чертеж, ушли безвозвратно. Теперь в наш информационный век все, ну или большинство, сидят за своими персональными компьютерами и ноутбуками. И этому есть вполне веская причина – существование множества систем автоматизированного проектирования (САПР).

Данные программные продукты практически полностью нивелируют необходимость чертить непосредственно руками. Готовый же чертеж, будь он даже самого большого формата, всегда можно распечатать на специально предназначенном для этого плоттере.

Самые популярные программы для черчения

Итак, рассмотрим наиболее популярные электронные средства создания чертежей, их плюсы и минусы.

1. Autodesk AutoCAD. Данная разработка компании Autodesk является одним из наиболее популярных и востребованных продуктов САПР. Из-за широкого спектра предоставляемых возможностей Autodesk AutoCAD широко используется как профессионалами, так и любителями. Вообще, область примения продукта очень широка – от образования до дизайна и архитектуры.

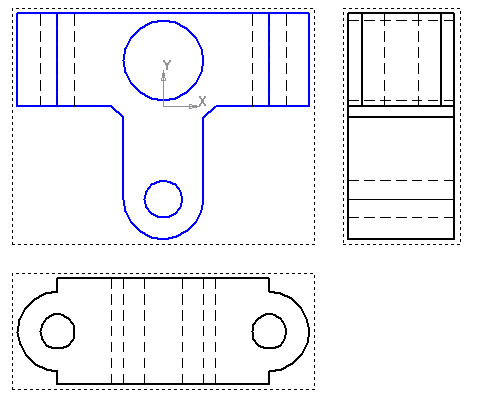

   Работа в AutoCAD

С помощью данного продукта Вы сможете создавать двумерные и трехмерные чертежи, при том что Autodesk AutoCAD позволяет проводить рендеринг трехмерных объектов на уровне полноценных редакторов 3D-графики. Помимо этого Autodesk AutoCAD предоставляет возможность работы с 3D-принтерами, поистине широчайший набор функций для профессионального проектирования, возможность работы с макетами.
В качестве недостатков можно отметить  довольно высокие системные требования. Так, Вы не сможете использовать пакет Autodesk AutoCAD, не имея достаточно мощного ПК. При этом, однако, специалисты компании Autodesk смогли сделать свой продукт максимально доступным посредством возможности работы с Autodesk AutoCAD в режиме онлайн. Загрузив данные на сервер, Вы можете редактировать свой чертеж, просто подключившись к интернету и имея как бы портативную программу для создания чертежей на Вашем мобильном. Более того, практически ежегодно выпускается новая, усовершенствованная версия продукта.

Autodesk AutoCAD работает с несколькими форматами файлов. Самый распространенный формат – DWG (закрытый формат для редактирования чертежей).

2. Аскон КОМПАС. Гордость российских разработчиков, одна из немногих программ для создания чертежей на русском языке, КОМПАС представляет собой целое семейство средств проектирования чертежей в электронном виде. Область применения данной САПР также очень широка – от проектирования отдельных деталей до комплексных механизмов и зданий. Помимо широкого инструментария среди плюсов данной программы можно выделить относительную простоту интерфейса, ориентированность на русскоязычного пользователя, наличие базы присоединяемых библиотек, а также возможность работы со множеством самых распространенных форматов электронных чертежей. Разработчики программы также постоянно выпускают новые, усовершенствованные версии. При необходимости вы можете купить чертеж в Компасе у наших авторов.

   Работа в КОМПАС

В качестве отрицательных моментов, опять же, отметим высокие системные требования.

Другие программы для создания чертежей

Работа в nanoCAD

Рассмотренные САПР являются самыми распространенными. Данные продукты позволяют решать во многом схожие задачи. Помимо Autodesk AutoCAD и Аскон КОМПАС,  которые являются самыми мощными САПР, можно также обратить внимание на программу Нанософт nanoCAD. Данную программу мы отметили по той причине, что она имеет наиболее простой интерфейс. Да, программнее возможности Нанософт nanoCAD не столь высоки, данная программа ориентирована на работу с двумерными чертежами. Тем не менее, основной функционал программы соответствует стандартам САПР, а наличие бесплатной версии и простота использования делают Нанософт nanoCAD достойным внимания продуктом.

Какую именно программу для создания электронных чертежей выбрать – зависит от Ваших возможностей, целей, и навыков. Факт остается фактом: если Вы горите желанием и интересом, то сможете освоить любой, даже самый сложный продукт. А если Вам известна цель, Вы обязательно найдете средства для ее достижения.

Черчение и инженерная графика – одни из тех предметов, которые далеко не всем даются легко. Почти каждому студенту, обучавшемуся черчению, известна ситуация, когда зачет или контрольная уже на носу, срочно необходимо сделать и сдать чертеж, а он не готов. Нам такие ситуации также известны не понаслышке. Именно поэтому команда наших опытных авторов всегда готова выручить Вас в трудную минуту и выполнить чертеж по всем заявленным требованиям в любом необходимом формате и в самые сжатые сроки.

Как сделать чертеж: пошаговое руководство

1. Введение

Чертеж — это копия технического чертежа. Это позволяет вам визуализировать более обширный проект из изображения и упрощает процесс, чтобы обеспечить выполнение всех шагов при создании проекта. В этом пошаговом руководстве вы поймете методы , как сделать чертеж самостоятельно.

2. Как создать план

Есть несколько важных вещей, которые нужно знать, прежде чем приступить к разработке плана. Например, как их прочитать, заранее представить здание или проект, который вы хотите построить, или определиться с масштабом вашего проекта.

1. Научитесь читать чертежи

Чтобы иметь возможность читать чертежи, вам нужно понять, как их читать. На чертеже есть основные надписи, а также примечания и легенды, которые помогут вам в таких вещах, как название чертежа, местоположение, поставщик и сайт. Также важно, чтобы вы использовали план, аналогичный тому, который вы хотите разработать, чтобы у вас была ссылка.

2. Визуализируйте свой проект в уме

При проектировании своего проекта подумайте о том, каким бы вы хотели его видеть. Например, представьте планировку комнат, размещение электроприборов или место, где поставить двери и окна. Кроме того, имейте в виду, насколько толстыми должны быть внутренние и внешние стены и как они будут сочетаться с остальной частью вашего дизайна. Вы должны продумать все это, прежде чем начинать свой собственный план.

3. Выбор масштаба для чертежа

Последовательное масштабирование вашего дизайна необходимо для превращения чертежа в реальный проект. Сохраняйте масштаб во всем чертеже, и у вас не должно возникнуть проблем с размером при его применении для строительства.

3. Как создать чертеж с помощью EdrawMax Online

EdrawMax Online — это комплексная программа для создания более 280 типов диаграмм и рисунков. Как создать план онлайн с помощью EdrawMax онлайн относительно просто с помощью этих простых шагов.

Шаг 1.

Зарегистрируйтесь или войдите EdrawMax Online

Откройте EdrawMax и зарегистрируйтесь, чтобы начать исследовать мир рисунков. Если у вас уже есть учетная запись, войдите под своим именем пользователя и паролем.

Шаг 2.

Перейти к типу схемы

Перейдите в «Файл» и нажмите «Создать». Это отобразит несколько шаблонов чертежей, а затем нажмите «План этажа». Затем вы увидите библиотеку символов на левой панели, а справа у вас будут меры для вашего дизайна. Наконец, в нижней части экрана вы найдете цветовую палитру, чтобы раскрасить планы этажей.

Шаг 3.

Создание внешней стены

Перетащив фигуру с левой панели «Оболочка стены и структура», вы можете начать с внешних стен и соединить их с другими.

Шаг 4.

Внутренние стены

Чтобы нарисовать внутренние стены, просто перетащите стены на внешние, а затем растяните их по своему усмотрению.

Шаг 5.

Двери и окна

На вкладке библиотеки символов «Двери и окна» вы можете разместить любую дверь или окно на стене и перетащить их внутрь или наружу по своему усмотрению. Например, если дверь лучше открывать наружу, а не внутрь. Вы можете нажать на вращающуюся кнопку, чтобы повернуть двери и окна.

Шаг 6.

Обозначьте помещения/комнаты

Чтобы соответствующим образом пометить пространства и комнаты, вам нужно разместить некоторые вещи, которые принадлежат только этому пространству. Сначала перейдите в «Предопределить библиотеки» и выберите дизайны, которые вы хотите вставить. Затем все, что вам нужно сделать, это нажать на них, чтобы включить их, и они появятся в вашей библиотеке на левой панели. Вы должны пометить свои комнаты, просто вставив метку в центр комнаты.

Шаг 7.

Добавить мебель

Чтобы добавить мебель в свой дизайн, просто выберите нужный тип мебели из своих библиотек. Затем не забудьте щелкнуть нужную вкладку при поиске.

Шаг 8.

Вставка Символы для приборов и электрических розеток

Для этого прокрутите вниз до «Добавить фигуры» в конце правой панели и найдите «Электричество». Затем в разделе «План этажа» у вас будет возможность выбрать «Электричество и телекоммуникации», и это даст вам подходящие приборы для добавления в ваш дизайн.

Шаг 9.

Сохранить и экспортировать

Когда вы закончите свой дизайн, нажмите «Файл» и прокрутите вниз до «Экспорт». Он даст несколько вариантов того, как сохранить ваш проект, примените тот, который соответствует вашей цели. Если вы нажмете «Поделиться», на вашем экране появится окно, позволяющее вам поделиться своим проектом с другими людьми на разных платформах.

4. Советы экспертов по созданию чертежа

Совет 1: Знайте разницу между чертежом и планом этажа

Чертеж — это метод копирования, относящийся только к белым линиям на синей бумаге с формой проекта и его различными комнатами. План этажа представляет собой более сложную компоновку чертежа. Он наполнен полными мерами и деталями.

Совет 2: Использование профессионального инструмента для создания чертежей

Если вы хотите нарисовать свой план вручную, все, что вам нужно для начала, это ручка, бумага и лазерная мера для точности, но это не будет точным и займет много времени. Попробуйте использовать инструмент чертежа с готовыми символами плана этажа, и функции измерения будут более продуктивными.

Совет 3: прогуляйтесь по территории

Если есть возможность, прогуляйтесь по территории, если это дом. Если это квартира, постарайтесь быстро просмотреть разные комнаты и мысленно сфотографировать все это.

Совет 4: Сначала нарисуйте стены

Начать следует с самой большой комнаты в доме. Зайдите и рассмотрите его форму. Измерьте его и запишите цифры. Очень важно начать с этой комнаты, чтобы у вас было место, чтобы нарисовать остальные на чертеже.

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5. Часто задаваемые вопросы о создании Blueprint

План этажа против. Схема, в чем разница?

Чертеж – это черновой план помещения. Он обозначен белыми линиями на синей бумаге и содержит только форму проекта. План этажа — это более сложный чертеж, в котором уже есть правильные размеры, расположение дверей, окон и других приборов.

Рекомендации создателей чертежей?

Есть несколько хороших онлайн-конструкторов чертежей, которые сделают вашу работу. Как Smartdraw, AutoCad и так далее. Но если вы ищете программное обеспечение с полным набором инструментов, вам придется использовать EdrawMax Online.

6. Ключевые выводы

Вы можете спроектировать дом или квартиру своей мечты с помощью чертежа. Это легко, а с этим понятным руководством и подавно. Тем не менее, если вам нужен удобный интерфейс и доступные инструменты, EdrawMax Online — лучшее программное обеспечение на 9 платформах.0005 как сделать чертеж .

Как сделать чертеж

Группа контента Edraw

Вы хотите сделать свой план?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко сделать свой план. Просто попробуйте бесплатно прямо сейчас!

Попытайся Свободно

чертеж – это тип строительных чертежей, которые визуально изображают, как здание спроектировано архитектором, какие материалы будет использовать строитель, местоположение здания и какие особенности клиент или заказчик желает добавить к нему. Проще говоря, план описывает способ печати и копирования чертежей, которые использовались много лет назад. Чертежи объединяют всех, кто участвует в процессе строительства, включая инженера-строителя, строителей, архитектора, владельца дома или здания, строительных инспекторов и многих других.

В этом подробном руководстве вы, наконец, сможете создавать чертежи с помощью EdrawMax. В то же время вы узнаете больше о типах чертежей и некоторых наиболее важных подготовительных действиях, которые необходимо выполнить при рисовании чертежа.

1. Что входит в план

Чертеж содержит несколько чертежей или планов, таких как планы ОВКВ, планы отраженных потолков, планы электрики, планы сантехники, планы этажей и т. д. Некоторые из наиболее важных частей любого проекта чертежа:

• Весь контур местности.
• Важные легенды и символы.
• Информация о местоположении, включая адрес, данные инженера, информацию о государственном служащем, контактные данные и т. д.
• Некоторые чертежи чертежей также содержат заметки о пересмотре.

Элементы чертежа

Некоторые из наиболее распространенных элементов любых чертеж чертежа :

• Титульные листы
• Планировка этажей
• Высота и разрезы
• Подробности
• Структурные чертежи
• Механические чертежи
• Электрические чертежи

Различные типы линий чертежей

Некоторые из наиболее распространенных типов строк чертежа :

• Линии объектов : Линии объектов показывают внешнюю поверхность любого объекта на чертеже чертежа.
• Скрытые линии : Как следует из названия, показывает скрытую часть строящегося проекта.
• Размерные линии : Показывает размер стен или длину любого окна от одной точки до другой.
• Осевые линии : Они определяют центральную ось симметричного объекта в любом чертеже.
• Призрачные линии : Эти линии чертежа иллюстрируют различные возможные положения подвижных объектов, таких как мебель или транспортное средство в гараже.

Что входит в чертеж:

• Как правило, это легенды, символы, информация о местоположении, примечания к изменениям и многое другое;
• Наиболее распространенными элементами являются: титульные листы, планы этажей, фасады, детали, структурные чертежи;
• Кроме того, существуют различные типы линий для изготовления чертежей.

2. Как читать план

Как и любой другой план строительства, понимание чертежей очень важно. Если вы когда-нибудь задавались вопросом, как сделать чертеж, вы, должно быть, нашли несколько статей на как читать чертеж . Причина очень проста — если вы, например, можете прочитать чертеж или любой другой план здания, то вы можете легко приступить к его созданию, не беспокоясь ни о чем. Чтобы прочитать план, вы всегда должны начинать с плана сайта — узнавать об измерениях, макете и символах, используемых в нем. Некоторые из основных функций, которые вам необходимо проанализировать в плане :

1. Понимание контура здания.
2. Проанализируйте основную идею конструкции. Например, это будет торговый центр или торговый комплекс, или это будет жилая недвижимость?
3. Запишите все символы и легенды. Это поможет при уменьшении масштаба здания в EdrawMax.
4. Составьте список всех важных функций, которые вы планируете или уже добавили в проект.

3. Подготовка перед рисованием чертежа

Если вы собираетесь построить какое-либо здание или комплекс, вам понадобится набор чертежей, которые предоставят вам очертания и детали особенностей, необходимых для создания чертежа . Есть некоторые важные приготовления, которые вы должны сделать, прежде чем приступить к работе над чертежами чертежей, например:

• Ваш план должен включать хотя бы одно измерение.
• Убедитесь, что ваш чертеж имеет правильные пропорции.
• Запишите все другие планы зданий, которые вам понадобятся.
• Рассмотрите возможность использования EdrawMax для лучшего и более эффективного рисования чертежей.

4. Как сделать чертеж в целом

Теперь, когда вы поняли важные преимущества и символы чертежа, позвольте нам помочь вам понять, как вы рисуете чертеж. Составление чертежа — это первый шаг в построении, и здесь мы изложили два важных способа 9.0013 нарисовать чертеж . Первый процесс является общим методом, а другой включает использование EdrawMax. Общий метод потребует от вас физического посещения объекта и проведения всех измерений, прежде чем вы начнете работать над чертежами. Методы EdrawMax требуют, чтобы вы сидели перед своей системой и работали с бесплатными шаблонами чертежей.

• Создать контур :

Вы должны физически посетить место и сделать все измерения. Если ваша рабочая собственность имеет ширину 30 футов и длину 50 футов, отметьте такие важные детали в своем блокноте. Кроме того, обратите внимание на все смежные факторы, которые вам, возможно, потребуется добавить в чертеж чертежа.

• Размеры и масштабирование :

После того, как вы записали все на бумаге, вы должны рассмотреть точные размеры и уменьшить размер сайта. Например, от 2 см до 1 м, что означает 2 см на бумаге, соответствует 100 см (или 1 м) в реальном размере (1:50).

• Чертеж стен и комнат :

Теперь, когда вы создали контур и завершили размеры, вы можете приступить к созданию внешних стен и записать расположение комнат. На этом этапе вы также можете отметить площадь, отведенную под кухню, гараж, подвал, балконы и другие подобные помещения в доме.

• Добавить внутренние стены :

После добавления и маркировки внешних стен можно приступить к рисованию внутренних стен участка. Это поможет вам понять точный размер каждой комнаты.

• Добавить лестницу :

Еще одним важным аспектом, который вы можете добавить к любому чертежу, является расположение лестницы. Если вы добавили лестницу, убедитесь, что вы добавили еще один чертеж, изображающий второй этаж или крышу здания.

• Добавить другие детали :

Вы можете добавить в план другие важные детали, такие как электрическая арматура, система отопления, вентиляции и кондиционирования, окна, мебель и т. д.

• Обсудить :

После того, как вы добавили окна и двери и правильно измерили высоту стен, вы можете взять за правило обсуждать это со своим архитектором или строителем. Они предоставят вам полезные исправления, которые улучшат проект.

• Завершить чертеж :

После того, как вы закончите со всеми изменениями, вы можете приступить к окончательной доработке плана, который вы и ваш архитектор будете использовать для строительства здания.

Общие принципы рисования чертежей:

• Создать набросок;
• Укажите размер и масштаб;
• Нарисуйте стены и комнаты и добавьте лестницу;
• Добавьте другие детали;
• Сделайте привычкой обсуждать это со своим архитектором или строителем.

5. Как сделать чертеж в EdrawMax

Теперь, когда вам интересно , как сделать чертеж ? Ну, есть в основном два пути, которым вы можете следовать. Первый метод заключается в том, чтобы нарисовать план с нуля с помощью EdrawMax, а другой метод — когда вы работаете с умом и выбираете шаблоны, предоставленные EdrawMax. Здесь мы познакомим вас с основными способами создания чертежей.

4.1 Создание чертежа с нуля

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейдите к « Building Plan » и нажмите «9».0013 Планы этажей .

Шаг 2. Откройте новый холст

Поскольку вы создаете чертеж чертежа с нуля, вы можете нажать « + ». Одновременно нажмите « План этажа », чтобы получить доступ к бесплатным шаблонам или эскизам, предоставленным EdrawMax. После нажатия « + » откроется удобный холст EdrawMax. Как только у вас будет готов план этажа, черпайте из него вдохновение и начинайте работать над чертежом.

Шаг 3. Найдите символы чертежа

Дизайн чертежа начинается с понимания размеров и вашего желания добавить функции и элементы. После того, как вы собрали нужную информацию, вы можете создать план. EdrawMax поставляется с параметрами размеров и масштабирования для создания пакета чертежей в соответствии с требованиями. Если вы не можете найти нужный символ чертежа, создайте фигуру с помощью инструмента «Перо» или «Карандаш», а затем нажмите «9».0013 + ‘ в разделе Моя библиотека, чтобы сохранить символ для будущего использования. Однако в разделе символов вы можете найти почти все типы символов чертежей чертежей. Узнайте больше символов чертежа и найдите нужные символы здесь.

Шаг 4. Добавьте элементы

После того, как вы импортировали все символы, вы можете начать размещать их на чертеже чертежа, который вы создали на шаге № 2. В чертеже чертежа вы можете добавить элементы из дверей и окон, сигнализации и контроля доступа, ванной комнаты, спальни, сада, освещения, сантехники и т. д. Затем используйте панелей инструментов в верхней или правой части холста, чтобы изменить цвет, шрифт, размер, тему и многое другое одним щелчком мыши.

Шаг 5 Сохранить и экспортировать

После разработки чертежа чертежа вы можете экспортировать его в несколько форматов, таких как JPEG, JPG, PNG, PDF и другие форматы Microsoft, такие как MS Word, MS Excel, PPTX и т. д. Вы также можете поделиться чертежом на различные платформы социальных сетей, такие как Facebook, Twitter, LinkedIn и т. д. Кроме того, вы можете распечатайте ваш план сантехники для показа другим.

4.2 Создание чертежа из шаблонов

Шаг 1 Войдите в EdrawMax

Если вы используете автономную версию EdrawMax, откройте инструмент в своей системе. Если вы хотите иметь удаленную совместную работу, перейдите по адресу EdrawMax Download и войдите в систему, используя зарегистрированный адрес электронной почты. Если вы впервые используете этот инструмент, вы можете зарегистрироваться, используя свой личный или служебный адрес электронной почты. Перейти к Шаблоны ‘раздел слева и тип’ чертеж .’

Шаг 2. Выберите шаблон

В сообществе шаблонов вы найдете сотни встроенных шаблонов, доступных для использования. Выберите любые шаблоны, которые очень похожи на ваш идеальный чертеж чертежа, например, план склада, план обслуживания, чертежи пограничного конфликта, чертежи квартир, чертежи офисных помещений, чертежи красочных домов и т. д. Все эти шаблоны можно использовать бесплатно.

Шаг 3. Добавьте символы

Перейдите в раздел « Symbols » и щелкните раздел « Predefined Symbol » на верхней панели инструментов. В EdrawMax у нас есть символы для стен и конструкций, дверей и окон, сигнализации и контроля доступа, ванной комнаты, спальни, сада, освещения, растений, сантехники, диванов, столов и стульев, фасадов, видеонаблюдения и многого другого. Если вы не можете найти нужный символ чертежа чертежа, создайте фигуру с помощью инструмента «Перо» или «Карандаш», а затем нажмите «9».0013 + ‘ в разделе Моя библиотека, чтобы использовать этот символ в будущем.

Шаг 4 Изменить детали

После того, как вы импортировали бесплатный встроенный шаблон на холст EdrawMax, вы можете изменить основные детали. Вы можете добавить или изменить детали чертежа, которые считаете необходимыми для текущего требования, из импортированных символов. Просто выберите панелей инструментов в верхней или правой части холста и найдите нужные функции.

Шаг 5 Экспорт или публикация

Как только ваш чертеж будет готов, вы можете экспортировать его в несколько форматов или опубликовать в сообществе шаблонов, чтобы другие 25 миллионов зарегистрированных пользователей могли увидеть и вдохновиться вашим дизайном. Нажмите кнопку « Опубликовать » в верхней правой части холста и введите данные своего шаблона, такие как название шаблона, описание и тег, чтобы поделиться своим рисунком с другими.

По сути, в EdrawMax просто нарисовать план чертежа, просто возьмите шаблон и продолжайте настраивать, перетаскивайте профессиональные символы чертежа, чтобы сделать свой план лучше. Если вы все еще не знаете, как нарисовать чертеж плана в EdrawMax, просто посмотрите видео ниже или узнайте больше на нашем канале на Youtube .

6. Советы и рекомендации

Когда вы работаете над чертежом чертежа , есть пара важных вопросов, которые вы должны задать себе. Сначала вы должны перечислить свои технические знания и количество времени, которое у вас есть. Если вы впервые создаете чертеж чертежа , вы можете использовать бесплатные шаблоны, предоставленные EdrawMax . Если вы работали над чертежами чертежей в прошлом и у вас достаточно времени, то вы можете работать над чертежом чертежей с нуля.

6.1 Сравнение методов EdrawMax

Основное различие между обоими упомянутыми методами EdrawMax заключается в следующем:

Сделать чертеж с нуля

• edrawsoft.com/images2021/new-edrawsoft/mark_check.svg”/>

  Экономия времени : Если у вас есть время и вы хотите изучить панель инструментов EdrawMax, вы можете нарисовать план с нуля.

• Опыт : Если вы профессионал, который ранее работал над различными чертежами чертежей, вы можете нарисовать чертеж с нуля.

• Точность : Вы можете нарисовать чертеж чертежа с нуля, если понимаете все размеры, масштаб и особенности чертежа.

Создание чертежа с использованием шаблонов

• Экономия времени : Если вы спешите и быстро нуждаетесь в чертеже чертежа, вы можете легко продублировать чертеж чертежа из встроенных шаблонов.

• Опыт : Если вы новичок или только начали, вы можете нарисовать план, используя бесплатные шаблоны, предоставленные EdrawMax.

• Точность : Если вам нужна техническая помощь и точность в вашем дизайне, вы должны нарисовать план, используя бесплатные шаблоны.

6.2 Сравнение общего метода и метода EdrawMax

Теперь, когда вы увидели, насколько легко и эффективно создать чертеж с помощью EdrawMax, давайте продемонстрируем вам некоторые базовые сравнения между общим методом и методом EdrawMax.

Сделать чертеж, используя общий способ

• Создание чертежа на бумаге неуклюже и выглядит непрофессионально.

• edrawsoft.com/images2021/new-edrawsoft/mark_check.svg”/>

  Вы не можете легко поделиться своими чертежами с вашим архитектором.

• У вас не может быть нескольких редакций чертежей чертежей, если вы не сотрете все на бумаге.

Сделать чертеж чертежа с помощью EdrawMax

• Создание чертежа чертежа с использованием методов EdrawMax выглядит профессионально, потому что вы будете использовать все важные элементы чертежа чертежа.

• EdrawMax позволяет вам делиться своими чертежами на нескольких платформах социальных сетей. Вы также можете экспортировать чертеж чертежа в несколько форматов, включая MS Visio.

• edrawsoft.com/images2021/new-edrawsoft/mark_check.svg”/>

  Вы можете иметь неограниченное количество редакций в EdrawMax и настраивать свой чертеж по мере необходимости.

6.3 Преимущества EdrawMax и советы по использованию EdrawMax

Некоторые из удивительных преимуществ использования EdrawMax для рисования ваших чертежей:

• Вы можете создать свой чертеж чертежа всего за пару минут, используя бесплатный шаблон и символы.
• С помощью EdrawMax вы можете мгновенно делиться своими чертежами с друзьями через несколько социальных сетей.
• С EdrawMax вы можете получить доступ к шаблонам, созданным нашими 25 миллионами зарегистрированных пользователей.

В отличие от других инструментов, которые требуют некоторого обучения, EdrawMax создан профессионалами, которые учитывают начинающих или начинающих пользователей. Тем не менее, если вы последуете некоторым из следующих советов, то создание чертежа проекта станет проще и проще.

• Даже если вы работали над несколькими чертежами чертежей, рекомендуется заглянуть в сообщество шаблонов. Вы никогда не узнаете, какой дизайн шаблона вдохновит вас больше всего.
• Попробуйте использовать режим фокусировки, так как он будет удерживать ваше внимание только на части проектирования.
• Если вы используете EdrawMax впервые, войдите в систему, используя свой зарегистрированный адрес электронной почты. Таким образом, вы сможете сохранить свой чертеж в личном облачном пространстве.

6.4 Библиотеки символов

EdrawMax поставляется с 50 000 бесплатных встроенных символов. Поскольку эти символы поддерживают работу с векторами, их можно легко изменять в размере, форме и цвете. Если вы не нашли нужный символ, вы можете создать символ, который вы можете сохранить в своей библиотеке для использования в будущем. Вот некоторые из наиболее часто используемых символов чертежа , которые легко доступны на EdrawMax:

• Символы материалов : Эти символы материалов будут включать стекло, символы поперечного сечения, символы металла, символы песка, символы олова, символы титана и т. д.
• Электрические символы : Электрические символы, доступные на EdrawMax, представляют собой осветительные приборы, многоуровневые выключатели, потолочные вентиляторы, пульты управления, термостаты и т. д.
• Символы сантехники : Некоторые из наиболее часто используемых символов сантехники — это бойлер, нагревательный змеевик, конвектор, насадка для душа, электронный серийный номер и т. д.
• Символы пожарной сигнализации : Некоторые из наиболее часто используемых символов пожарной сигнализации – это размещенный индикаторный клапан, распределительный шкаф пожарной сигнализации, дымовой извещатель канального типа, устройство смены батарей, центральный пульт пожарной сигнализации и т. д.
• Символы HVAC : Некоторые из символов HVAC, которые вы можете использовать в своих чертежах, включают трубы, эксцентрики, резьбовые соединения, фланцы, раструб, патрубок и т. Д.

6.5 Сообщество шаблонов

EdrawMax — программа для создания 2D-чертежей с более чем 25 миллионами зарегистрированных пользователей. Эти пользователи загрузили тысячи шаблонов в Сообщество шаблонов . Всякий раз, когда вы начинаете работать над каким-либо чертежом, будь то блок-схема, сетевая диаграмма, научная диаграмма, план здания или что-то еще, направляйтесь к раздел шаблона и введите тип диаграммы.

Система поделится всеми готовыми шаблонами, доступными для вас. Как вы видели в разделе о том, как создать чертеж, все, что вам нужно сделать, это продублировать эти шаблоны, и они будут немедленно импортированы на холст схемы для вашего личного или профессионального использования.

7. Бесплатное программное обеспечение для чертежей

Несмотря на то, что в наши дни архитекторы не используют чертежи, они в значительной степени полагаются на планы этажей, предварительные планы строительства, планы крыш и многое другое, которые становятся прочным чертежом. Вам нужен такой инструмент, как EdrawMax, который понимает чертежи и позволяет вам получить доступ к проектам чертежей. Некоторые из удивительных особенностей этого бесплатное программное обеспечение для чертежей :

• Это бесплатное средство для создания чертежей позволяет создавать все типы чертежей на одном холсте, позволяя сохранять размер и масштаб дома в каждом проекте.
• С EdrawMax вам никогда не придется беспокоиться о технических деталях вашего проекта. Бесплатные примеры чертежей и шаблоны , доступные в разделе шаблонов, созданы профессионалами и экспертами.
• Если вы хотите удаленно сотрудничать в режиме реального времени со своими коллегами или друзьями, вы можете быстро перейти на онлайн-версию EdrawMax.
• Это бесплатное программное обеспечение для создания чертежей предлагает бесплатную версию для тестирования инструмента, прежде чем тратить деньги.
• На холсте EdrawMax вы найдете режим фокусировки, позволяющий сосредоточиться только на важных частях рисунка.

EdrawMax Рабочий стол

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Защита данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

8.
