Как сделать катушку тесла своими руками: Как сделать катушку Тесла своими руками в домашних условиях: проектирование, создание и сборка

как своими руками собрать трансформатор, принцип работы

Работа кинескопных телевизоров, люминесцентных и энергосберегающих лампочек, дистанционная зарядка аккумуляторов обеспечивается специальным устройством — трансформатором (катушкой) Тесла. Для создания эффектных световых зарядов фиолетового цвета, напоминающих молнию, также применяется катушка Тесла. Схема на 220 В позволяет понять устройство этого прибора и при необходимости сделать его своими руками.

• Механизм работы
• Исходные материалы
• Схема подключения
• Применение трансформатора

Механизм работы

Катушка Тесла представляет собой электроаппарат, способный в несколько раз увеличивать напряжение и токовую частоту. Во время её работы образуется магнитное поле, которое может влиять на электротехнику и состояние человека. Попадающие в воздух разряды способствуют выделению озона. Конструкция трансформатора состоит из следующих элементов:

• Первичной катушки. Имеет в среднем 5−7 витков провода с диаметром сечения не меньше 6 мм².
• Вторичной катушки. Состоит из 70−100 витков диэлектрика с диаметром не более 0,3 мм.
• Конденсатора.
• Разрядника.
• Излучателя искрового свечения.

Трансформатор, созданный и запатентованный Николой Тесла в 1896 году, не имеет ферросплавов, которые в других аналогичных приборах используются для сердечников. Мощность катушки ограничивается электрической прочностью воздуха и не зависит от мощности источника напряжения.

При попадании напряжения на первичный контур на нём генерируются высокочастотные колебания. Благодаря им на вторичной катушке возникают резонансные колебания, результатом которых является электрический ток, характеризующийся большим напряжением и высокой частотой. Прохождение этого тока через воздух приводит к возникновению

стримера — фиолетового разряда, напоминающего молнию.

Колебания контуров, возникающие в процессе работы катушки Тесла, могут быть сгенерированы разными способами. Чаще всего это происходит с помощью разрядника, лампы или транзистора. Наиболее мощными являются устройства, в которых используются генераторы двойного резонанса.

Исходные материалы

Человеку, обладающему основными знаниями в области физики и электрики, собрать трансформатор Тесла своими руками не составит труда. Необходимо лишь приготовить набор основных деталей:

• Источник питания с напряжением порядка 9−12 Вольт. Роль такого источника в самодельном устройстве может выполнять аккумулятор автомобиля, батарея для ноутбука либо понижающий трансформатор с диодным мостом для генерации постоянного тока.
• Первичный контур. Состоит из двух резисторов с номинальным сопротивлением 50 и 75 кОм, транзистора VT1 D13007 или аналогичного прибора, имеющего n-p-n cтpyктypу.

Обязательным элементом первичной катушки является охлаждающий радиатор, размер которого напрямую влияет на эффективность охлаждения оборудования.

В качестве обмотки может быть использована трубка из меди или провод диаметром 5−10 мм.

Для вторичной обмотки рекомендуется использовать кабель с сечением от 0,1 до 0,3 мм², намотанный на диэлектрическую трубку из поливинилхлорида. Оптимальной считается длина трубки 25−40 см и диаметр порядка 3−5 см.

Вторичная катушка требует обязательной изоляции в виде обработки краской, лаком или другим диэлектриком. Дополнительной деталью этого контура является последовательно подключённый терминал. Его использование целесообразно только при мощных разрядах, при небольших стримерах достаточно вывести конец обмотки вверх на 0,5−5 см.

Схема подключения

Трансформатор Тесла собирается и подключается в соответствии с электрической схемой. Монтаж маломощного устройства следует проводить в несколько этапов:

1. Установить источник питания с чётким соблюдением соответствия контактов.
2. Прикрепить радиатор к транзистору.
3. Собрать электрическую схему, используя фанеру, деревянную коробку или кусок пластика в качестве диэлектрической подложки.
4. Изолировать катушку от схемы пластиной диэлектрика, имеющей отверстия для подключения проводов.
5. Установить первичную обмотку, исключив её падение и соприкосновение с другой обмоткой. В центре предусмотреть отверстие для вторичной катушки, обеспечив расстояние между ними не менее 1 см.
6. Закрепить вторичную обмотку, осуществить необходимые соединения, руководствуясь схемой.

Сборка более мощного трансформатора происходит по аналогичной схеме. Чтобы добиться большой мощности, потребуется:

• Увеличить размеры катушек и сечения обмоток в 1,1−2,5 раза.
• Установить источник переменного тока с напряжением 3−5 кВт.
• Добавить терминал в виде тороида.
• Обеспечить хорошее заземление.

Максимальная мощность, которую может достигать правильно собранный трансформатор Тесла, доходит до 4,5 кВт. Такой показатель может быть достигнут с помощью уравнивания частот обоих контуров.

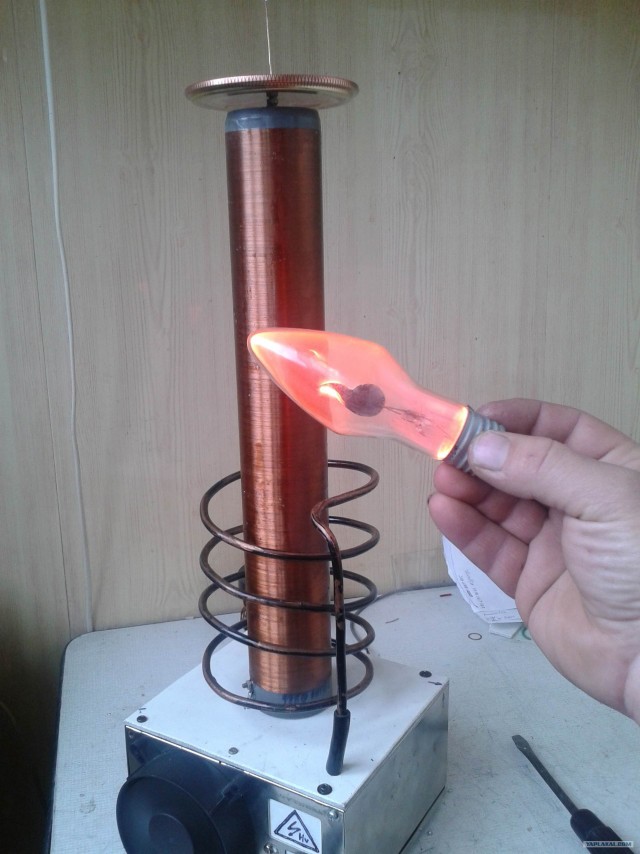

Собранную своими руками катушку Тесла обязательно необходимо проверить. Во время проверочного подключения следует:

1. Установить переменный резистор в среднюю позицию.
2. Отследить наличие разряда. При его отсутствии нужно поднести к катушке люминесцентную лампу или лампу накаливания. Её свечение будет свидетельствовать о наличии электромагнитного поля и о работоспособности трансформатора. Также исправность прибора можно определить по самостоятельно зажигающимся радиолампам и вспышкам на конце излучателя.

Первый запуск прибора должен осуществляться при отслеживании температуры. При сильном нагревании требуется подключить дополнительное охлаждение.

Применение трансформатора

Катушка может создавать разные виды зарядов. Чаще всего при её работе возникает заряд в форме дуги.

Свечение воздушных ионов в электрическом поле с повышенным напряжением называют коронным разрядом. Он представляет собой голубоватое излучение, образующееся вокруг деталей катушки, имеющих значительную кривизну поверхности.

Искровой разряд или спарк проходит от терминала трансформатора до поверхности земли либо до заземлённого предмета в виде пучка быстро меняющих форму и гаснущих ярких полос.

Стример выглядит как тонкий слабо светящийся световой канал, имеющий множество разветвлений и состоящий из свободных электронов и ионизированных частиц газа, не уходящих в землю, а протекающих по воздуху.

Создание разного рода электроразрядов при помощи катушки Тесла происходит при большом увеличении тока и энергии, вызывающем треск. Расширение каналов некоторых разрядов провоцирует увеличение давления и образование ударной волны. Совокупность ударных волн по звуку напоминает треск искр при горении пламени.

Эффект от трансформатора такого рода ранее использовали в медицине для лечения заболеваний. Высокочастотный ток, протекая по коже человека, давал оздоровительный и тонизирующий эффект. Он оказывался полезным только при условии невысокой мощности. При возрастании мощности до больших значений получался обратный результат, негативно влияющий на организм.

С помощью такого электроприбора разжигают газоразрядные лампы и обнаруживают течь в вакуумном пространстве. Также его успешно применяют в военной сфере с целью быстрого уничтожения электрооборудования на кораблях, танках или в зданиях. Мощный импульс, генерируемый катушкой за очень короткий период, выводит из строя микросхемы, транзисторы и прочие аппараты, находящиеся в радиусе десятков метров. Процесс уничтожения техники происходит бесшумно.

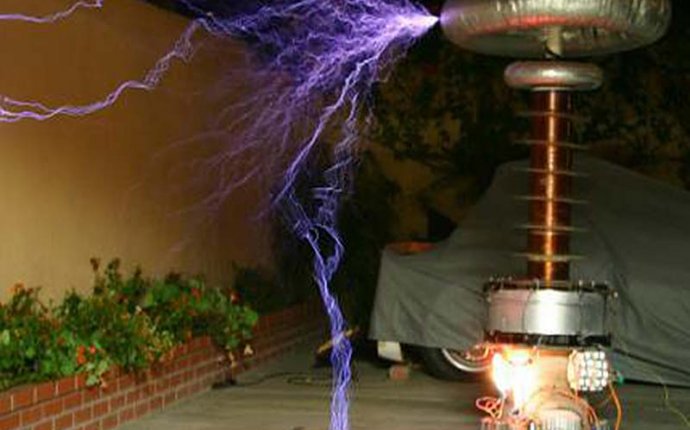

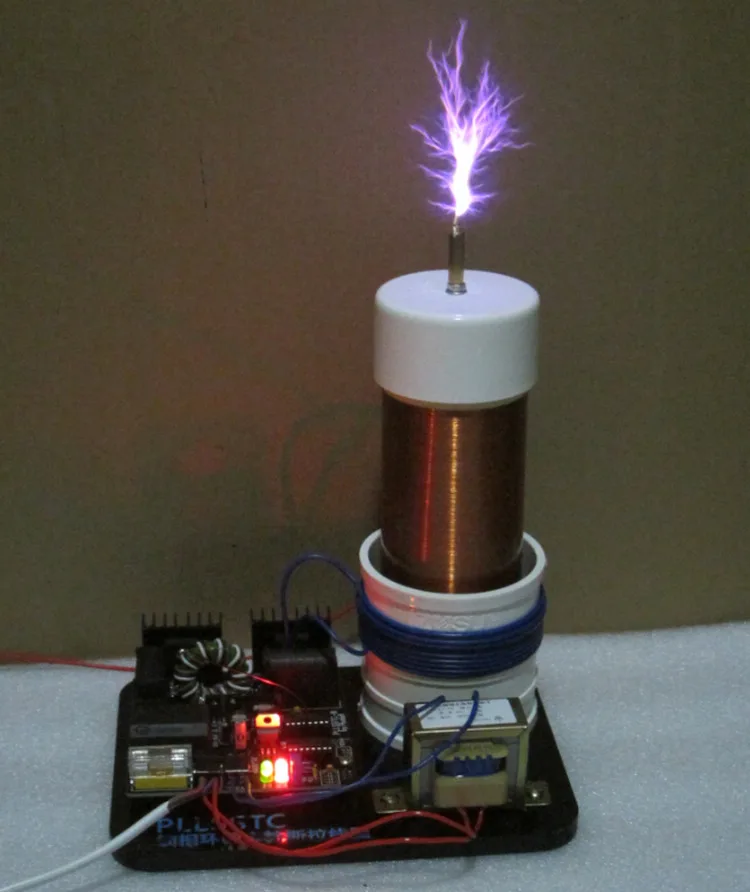

Самой зрелищной сферой применения являются показательные световые шоу. Все эффекты создаются благодаря формированию мощных воздушных зарядов, длина которых измеряется несколькими метрами. Это свойство позволяет широко применять трансформатор при съёмках фильмов и создании компьютерных игр.

При разработке этого устройства Никола Тесла планировал использовать его для передачи энергии в глобальном масштабе. Идея учёного базировалась на применении двух сильных трансформаторов, располагающихся на разных концах Земли и функционирующих с равной резонансной частотой.

В случае успешного использования такой системы энергопередачи необходимость в электростанциях, медных кабелях и поставщиках электричества полностью бы отпала. Каждый житель планеты смог бы использовать электроэнергию в любом месте абсолютно безвозмездно. Однако в силу экономической нерентабельности замысел знаменитого физика до сих пор не был (и вряд ли когда-то будет) реализован.

Катушка Тесла своими руками в домашних условиях: схема и размеры

Автор Vladimir На чтение 6 мин. Просмотров 444 Опубликовано 26.12.2019

Никола Тесла – гений, опередивший свою эпоху. Среди многочисленных изобретений выделяется катушка Тесла. Устройство нашло применение в разных сферах, а в этой статье рассмотрим, как сделать катушку Тесла своими руками в домашних условиях с фото-примерами, разберемся пошагово с размерами и схемой приспособления.

Содержание

1. Описание устройства
2. Конструкция и принцип работы катушки Тесла
3. Как сделать катушку Тесла
4. Пошаговая инструкция
5. Миниатюрная катушка
6. Как проверить катушку
7. Катушка Тесла большой мощности
8. Меры безопасности

Описание устройства

Изделие представляет собой резонансный трансформатор, вырабатывающий повышенное напряжение высокой частоты. Учитывая информацию из записей ученого, он трудился над технологией, позволяющей передавать электроэнергию без проводов. Теоретически пара таких мощных катушек, расположенных на удалении 2 км друг от друга, способна передавать электрическую энергию. Чтобы это происходило, они должны работать на одинаковой частоте.

Кроме этого, есть догадки, что подобные катушки могли бы стать вечным двигателем. Если внедрить подобную технологию в известные на сегодняшний день любого типа станции (гидро-, тепло- и т.д.), вырабатывающие электричество, то они стали бы просто ненужными. Однако вопрос, почему никто не продолжает развивать эту технологию, остается загадкой.

Конструкция и принцип работы катушки Тесла

Конструктивно трансформатор выполнен из таких основных частей:

• источник питания;
• первичная обмотка;
• вторичная обмотка.

Сегодня многие домашние мастера пытаются самостоятельно соорудить такую катушку, но из-за непонимания принципа работы и особенностей устройства, у них ничего не получается.

При подаче переменного напряжения на первичную обмотку, вокруг нее образуется магнитное поле, которое способствует перетеканию энергии во вторичную. Вторичка вместе с собственной паразитной емкостью представляет собой колебательный контур, в котором накапливается переданная энергия. В течение определенного временного промежутка часть энергии хранится в контуре.

[alert]Чем больше энергии будет «закачано» в контур, тем большее напряжение будет получено.[/alert]

Читайте также: Качер Бровина своими руками

Как сделать катушку Тесла

Вариации катушек Тесла могут быть разными. Однако в целях ознакомления с работой устройства, рассмотрим изготовление изделия небольших размеров.

Для конструирования понадобится следующий перечень:

• провод ПЭВ диаметром 0,25 и 1,2 мм;
• транзистор 2N2222A;
• сопротивление 22 кОм;
• «Крона» и разъем для нее;
• паяльник и припой;
• кусочек фанеры;
• пластиковая трубка;
• теннисный шарик;
• изолента;
• наждачка;
• ножовка;
• кусачки;
• клеевой пистолет.

Пошаговая инструкция

Рассмотрим поэтапно то, как собрать катушку:

1. Подготавливаем пластиковую трубку сечением минимум 2 см.
2. Отмечаем, а после отрезаем нужную длину трубки. Параметр должен быть в пределах 9-20 см.
3. Обрабатываем торцы трубки наждачкой, убирая заусенцы.
4. С обоих концов трубки сверлим отверстия, чтобы в них можно было продеть провод катушки.
5. Запускаем в одно из отверстий край провода.
6. Закрепляем проволоку клеевым пистолетом изнутри трубки.
7. Производим намотку катушки виток к витку. Количество витков определяется диаметром трубки и провода и может варьироваться от 300 до 1000. Так, с проводом 0,08 мм потребуется около 300 витков.
8. После завершения намотки, обрезаем провод, оставляя конец длиной 10 см.
9. Продеваем проволоку в отверстие и закрепляем его клеем.
10. Для фиксации катушки к основанию наносим клей на один из торцов и закрепляем деталь. В качестве основы можно использовать кусок фанеры.
11. К основанию приклеиваем также транзистор, сопротивление и выключатель.
12. Для изготовления второй катушки используем более толстый провод, который наматываем поверх первой катушки в количестве трех витков.

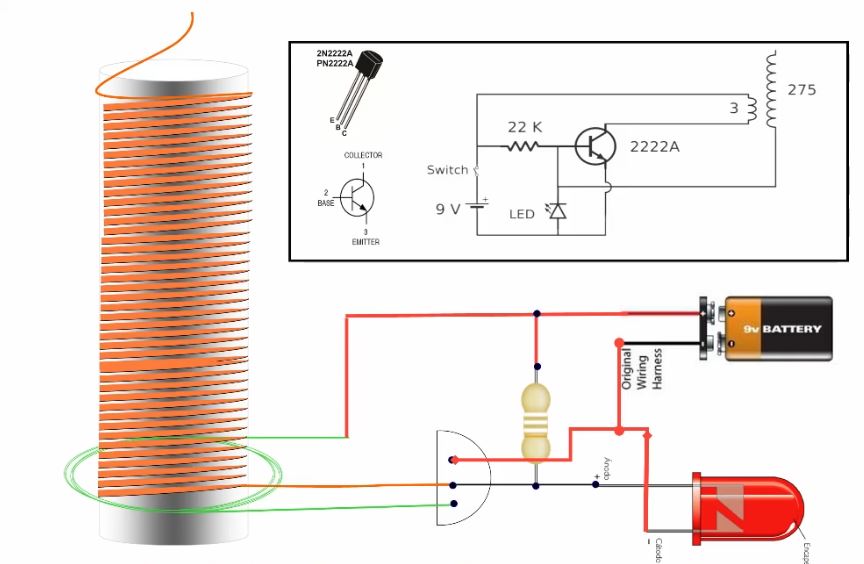

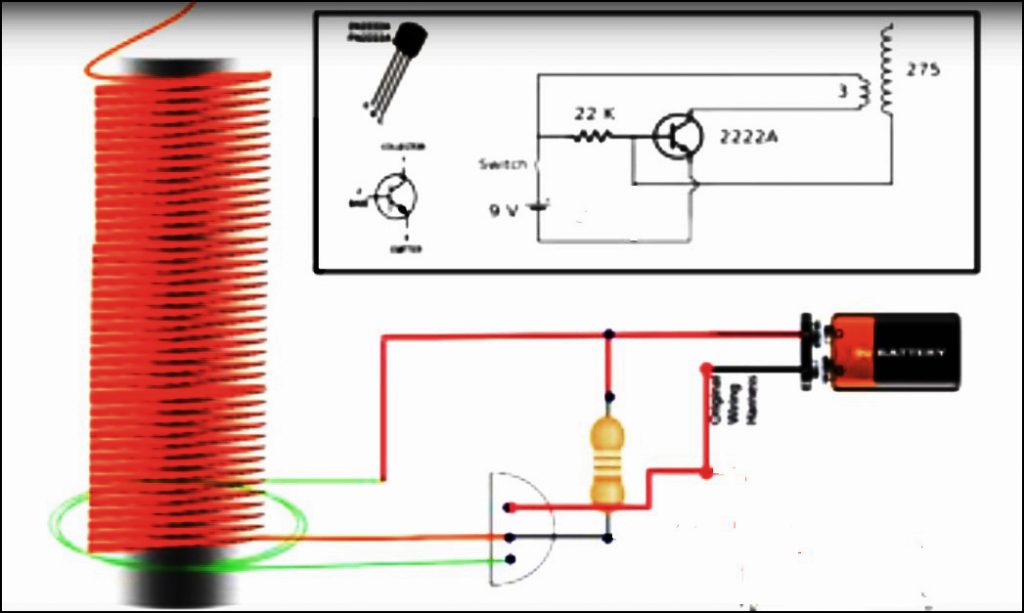

13. Соединяем все элементы согласно с приведенной схемой.
14. Батарейку фиксируем аналогичным способом — на клей.
15. Для изготовления излучателя теннисный шарик обматываем фольгой.
16. Присоединяем второй конец катушки (верхний) к шарику и фиксируем провод изолентой. Сам шарик закрепляем к трубке на клей.

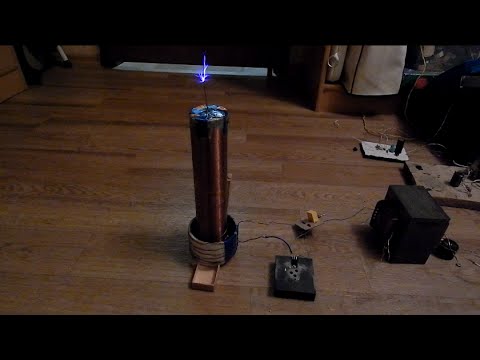

17. Готовое устройство имеет вид, как на фото.

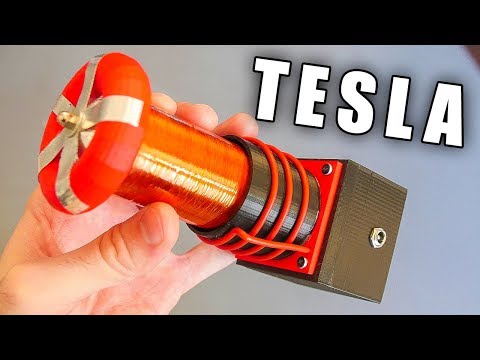

Миниатюрная катушка

Катушку Тесла можно выполнить довольно маленьких размеров, которые позволяют поместить ее в кармане. В приведенной схеме введен преобразователь напряжения, позволяющий получить с 12 В 10 тыс. вольт.

Для сборки можно использовать такие элементы:

• диод 5ГЕ200АФ;
• конденсаторы 2200 пФ*5кВ;
• провод ПВ 2,5 мм;
• провод ПЭВ 0,01 мм;
• полимерная трубка сечением 15 мм.

[alert]Емкость необходимо подбирать опытным путем: от нее зависит продолжительность импульса в первичной катушке.[/alert]

Читайте также: Катушка для удлинителя своими руками

Первичная обмотка имеет 6 витков с диаметром наружного витка 60 мм. Вторичка изготавливается плотной намоткой и имеет 980 витков. После завершения сборки необходимо провести регулировку устройства. Для правильной работы его нужно ввести в резонанс. Как правило, действия сводятся к регулировке зазора разрядника. Процедуру проводят до тех пор, пока появится наилучшая длина дуги.

Как проверить катушку

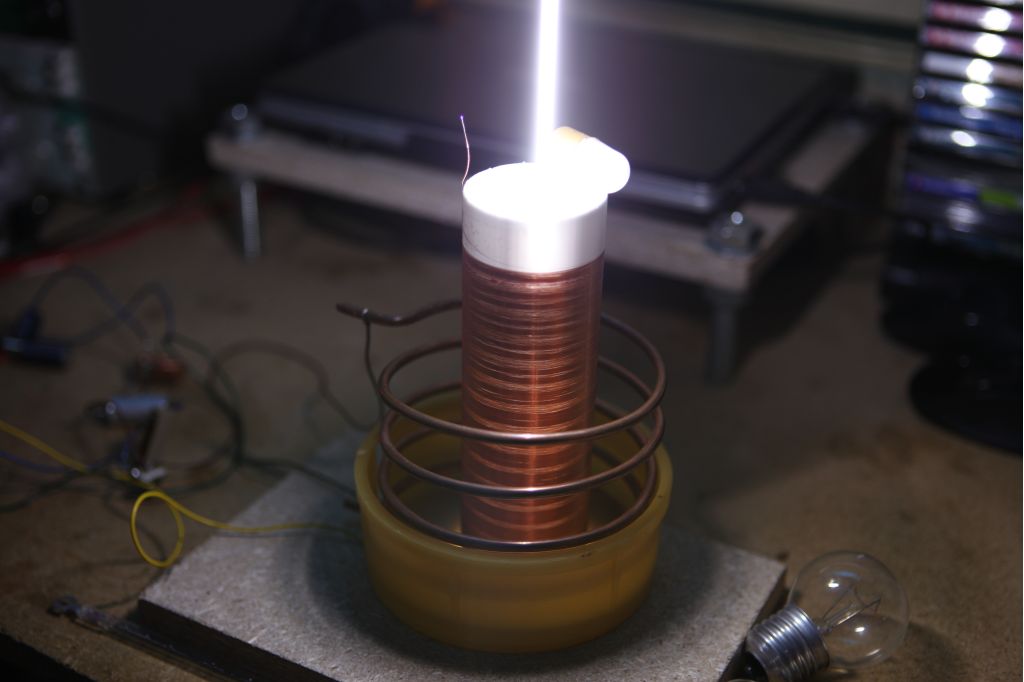

Для проверки работоспособности катушки Теслы включаем питание и подносим к устройству люминесцентную лампочку – она должна светиться. Это подтверждает наличие электромагнитного поля в катушке. Если устройство не функционирует, необходимо поменять местами выводы первой обмотки, после чего проверить транзистор – возможно, он пробит.

[alert]Транзистор может быть изначально неисправным либо не соответствовать по параметрам. Поэтому при подготовке элементов их необходимо проверить на исправность при помощи мультиметра.[/alert]

При тестовом включении катушки нужно контролировать нагрев транзистора. Иногда требуется установка радиатора охлаждения и даже компьютерного вентилятора, которые предотвратят перегрев и выход из строя транзистора.

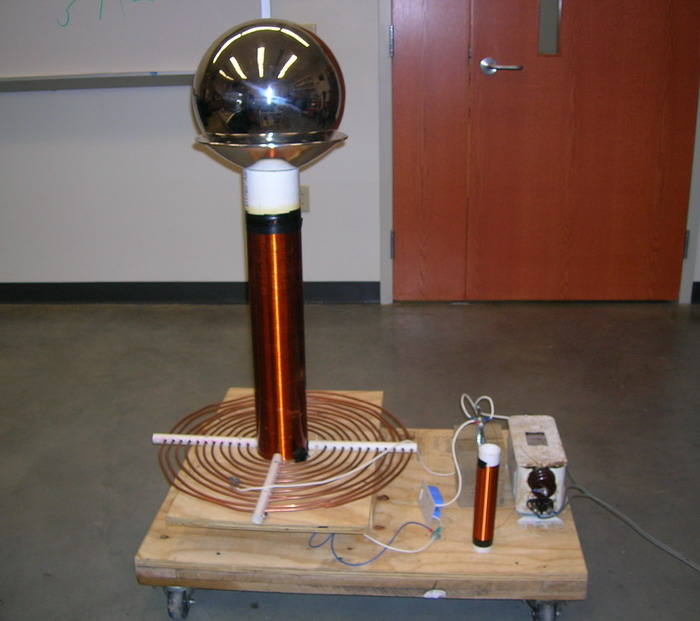

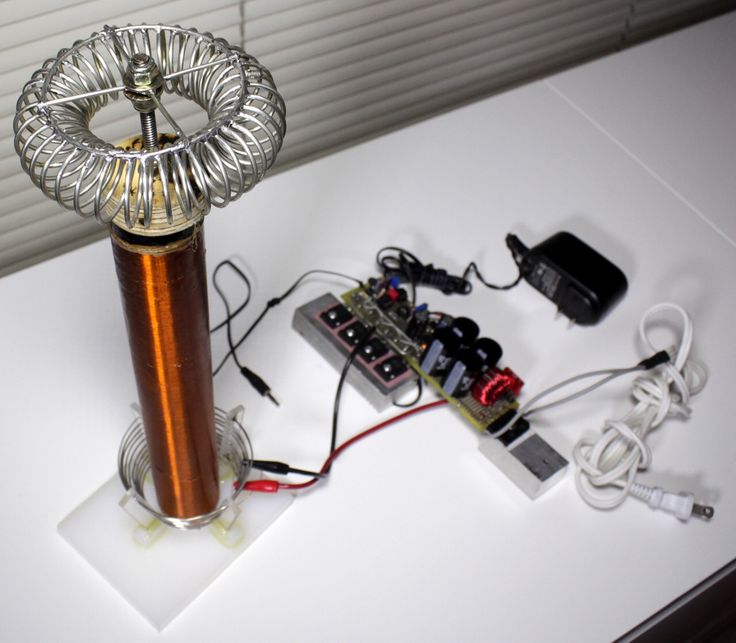

Катушка Тесла большой мощности

Трансформатор Теслы большой мощности отличается большими размерами и напряжением. Рассмотрим подробнее, как самостоятельно собрать искровой трансформатор согласно приведенной схеме. При подключении питания заряжается конденсатор С1. Когда последний максимально заряжен, происходит пробой между двумя проводниками – разрядник. После пробоя возникает цепь, состоящая из емкости и катушки, называемая LC-контуром. Благодаря контуру, создаются ВЧ колебания, а во вторичной цепи образуется резонанс и высокое напряжение.

Чтобы собрать катушку Тесла большой мощности, можно просто доработать рассмотренную выше конструкцию:

1. Использовать основу для намотки катушек большего диаметра, а также более толстые провода, как правило, в 2,5 раза.
2. Добавить элемент в виде тороида.
3. Использовать переменный источник питания, который способен выдавать 3-5 кВ.
4. Видоизменить входную часть по схеме.
5. Сделать надежное заземление для устройства.

Читайте также: Ветрогенератор своими руками

Меры безопасности

Занимаясь любыми работами, связанными с электричеством, не следует забывать о технике безопасности. Поэтому прежде чем включить катушку Тесла, нужно учесть и принять некоторые меры, которые сведут к минимуму риск быть пораженным электрическим током. Сначала проверяют изоляцию обмоток изделия: никаких видимых повреждений быть не должно. Напряжение и ток в катушке создаются довольно высокие (в зависимости от мощности) и могут быть порядка 700 В и 15 А, что опасно для жизни человека. В дополнение ко всему, трансформатор перед запуском следует располагать вдали от электроприборов: высока вероятность того, что они могут выйти из строя.

Разобравшись, как сделать катушку Тесла своими руками в домашних условиях, повторить подобную конструкцию по схеме и размерам с пошаговой инструкцией сможет каждый желающий. Изделие позволит не только получить новые знания в области электричества, но и попробовать свои силы в конструировании устройства гениального ученого.

[youtube]https://www.youtube.com/watch?v=oTW7gE6vGlg[/youtube]

Как сделать простую катушку Тесла в домашних условиях

Содержание:

Тесла катушка  (трансформатор тесла) – это резонансный трансформатор, предназначенный для получения токов высокой частоты. Если у вас есть определенные знания и навыки, вы вполне можете самостоятельно создать катушку Тесла дома.

Давайте выяснять, какова суть этого устройства и как создать его в домашних условиях, если вам вдруг этого очень сильно захотелось.

Как уже отмечалось ранее, катушка Тесла представляет собой резонансный трансформатор. Назначение трансформатора — изменение значения напряжения электрического тока. Эти приборы бывают соответственно понижающие и повышающие.

С точки зрения электроники катушка Тесла представляет собой две обмотки без общего сердечника и с разным числом витков.

Трансформатор Тесла — повышающий трансформатор.

Напряжение на выходе такого трансформатора возрастает в сотни раз и может достигать значений порядка миллиона вольт.

Изобретение Теслы не просто работает, а работает очень зрелищно.

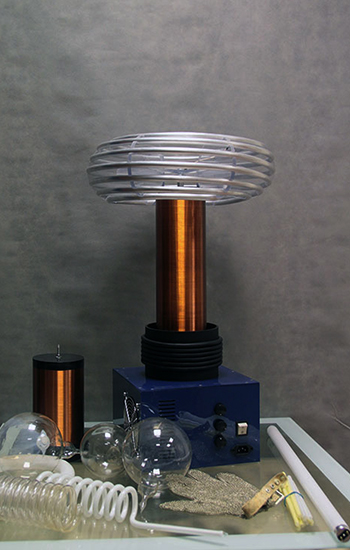

Из чего состоит катушка Тесла

устройство катушки Тесла.

Прежде чем собирать катушку Тесла, рассмотрим ее составляющие и форму.

Катушка Тесла выполняется в форме Тора (тороидальной фигуры, тороида).

Тороидальные фигуры в первую очередь понятие из геометрии. Тор — поверхность, полученная путем вращения образующей окружности вокруг оси, лежащей в плоскости этой окружности. Лучше один раз взглянуть, чем пытаться себе представить. На рисунке ниже — тороидальные поверхности.

Вот так выглядит классическая тороидальная фигура

Тороид является важной составляющей катушки Тесла и изготавливается, как правило, из алюминиевой гофры.

В составе этого устройства он выполняет следующие функции:

1. уменьшает резонансную частоту;
2. аккумулирует энергию перед образованием стримера;
3. создает электростатическое поле, отталкивающее стример от вторичной обмотки трансформатора.

Вторичная обмотка

Вторичная обмотка — основная составляющая катушки Тесла, которую  также называют просто «вторичка». Обмотка, как правило, содержит около 800-1200 витков, а мотают ее на трубах ПВХ, которые можно купить в обычном строительном магазине.

Исходя из необходимого количества витков выбирается диаметр провода обмотки. Стандартное отношение длины вторичной обмотки катушки к ее диаметру — 4:1 или 5:1. Для того, чтобы витки не расползались, их покрывают лаком.

Первичная обмотка и защитное кольцо

Первичная обмотка (или первичка) катушки Тесла должна иметь низкое сопротивление, так как по ней будет проходить большой ток. Обычно ее изготавливают из проводов сечением более, чем 6 миллиметров. Также в качестве первичной обмотки часто используют  медную трубу для кондиционеров.

Форма первичной обмотки — цилиндрическая, плоская или коническая.

Защитное кольцо — незамкнутый плоский виток заземленного медного провода. Кольцо устанавливается для того, чтобы стример из тороида, попав в первичную обмотку, не вывел из строя электронику.

Сегодня я собираюсь показать вам, как я как сделать простую катушку Тесла своими руками в домашних условиях! Вы могли видеть такую катушку в каком то магическом шоу или телевизионном фильме.

Если мы будем игнорировать мистическую составляющую  вокруг катушки Тесла, это просто высоковольтный резонансный трансформатор который работает без сердечника. Так, чтобы не заскучать от скачка теории давайте перейдем к практике.

Схема данного устройства очень простая

Для создания нам нужны следующие компоненты :

• источник питания, 9-21V , это может быть любой блок питания
•  маленький радиатор
•  транзистор 13009 или 13007, или почти любые транзисторы NPN с аналогичными параметрами
•  переменный резистор 50kohm
• 180Ohm резистор
• катушка с проводом  0,1-0,3,  я использовал 0.19mm,, около 200 метров.

Для намотки нужен  каркас , это может быть любой диэлектический материал —  цилиндр примерно 5 см и длиной 20 см. В моем случае это часть 1-1 / 2 дюйма ПВХ трубы из строительного магазина.

Начнем с самой сложной части — вторичной обмотки. Он имеет 500-1500 мотков катушки , мой около 1000 оборотов. Закрепить начало провода с выводом и начать наматывать основной слой — для ускорения процесса можно это делать шуруповертом.

Так же желательно вспрыснуть уже намотанную катушку лаком .

Первичная катушка намного проще, я положил бумажную ленту липкой стороной наружу, в случае, чтобы сохранить способность передвигать позицию  и намотайте ее на 10 витков провода.

намотка трансформатора Тесла

Вся схема собрана на макетной плате.

Будьте осторожны при пайке переменного резистора! 9 из 10 катушек не работает из-за неправильно припаянного резистора .

Подключение первичных и вторичных обмоток тоже не легкий процесс , т.к изоляция последних имеет специальное покрытие , которое должно быть зачищено перед пайкой.

Перед тем, как включить питание в первый раз, поместите переменный резистор в среднем положении и поставите лампочку вблизи катушки, и тогда вы сможете увидеть эффект беспроводной передачи энергии.

Таким образом, мы сделали катушку Теслы .

Включите питание, и медленно поворачивайте переменный резистор.

Это довольно слабая катушка, но каким-либо образом будьте осторожны и не размещайте рядом электронные устройства: такие как сотовые телефоны, компьютеры и т. д. с рабочей зоной катушки .

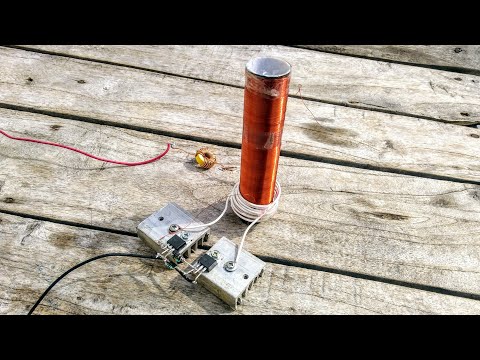

Катушка тесла из строчного трансформатора

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание
	Биполярный транзистор	2N3055	1	КТ819ГМ
	Выпрямительный диод	BY500-200	1	200 B
	Электролитический конденсатор	4700 мкФ 25В	1
	Конденсатор	0.47 мкФ 200В	1
	Резистор	470 Ом	1	2 Вт
	Резистор	22 Ом	1	5 Вт

Строчные трансформаторы являются одними из самых часто используемых любителями источников высокого напряжения, в основном из-за их простоты и доступности. В каждом CRT телевизоре (большом и тяжелом), который сейчас выбрасывают люди, есть такой трансформатор.

В отличие от многих трансформаторов, которые есть в другой электронике, предназначенных для работы с обычным переменным током 50Гц, и понижающих трансформаторов, строчный трансформатор работает на более высокой частоте, около 16КГц, а иногда и выше.

строчный трансформатор

Многие современные строчные трансформаторы выдают постоянный ток. Старые строчные трансформаторы выдавали переменный ток, что позволяло делать с ними что угодно. Строчные трансформаторы переменного тока более мощные, так как в них нет встроенного выпрямителя/умножителя. Строчные трансформаторы постоянного тока легче найти, и именно они рекомендуются для этого проекта.

Убедитесь, что ваш строчный трансформатор имеет воздушный зазор. Это значит, что сердечник не является замкнутым кругом, а скорее напоминает букву С, с зазором около миллиметра.

Почти во всех современных строчных трансформаторах он есть, поэтому если вы используете современный строчный трансформатор, то это можно не проверять.

В данной схеме используется транзистор 2N3055, который любят и ненавидят строители качеров на строчных трансформаторах. Их любят за их доступность и ненавидят за то, что они обычно воняют. Они склонны сгорать и довольно эффектно, но схема работает с ними невероятно хорошо. Плохую репутацию 2N3055 получил при использовании его в простых одно-транзисторных качерах, в которых на транзисторе присутствует высокое напряжение. В этой схеме добавлено несколько деталей, которые значительно увеличивают её выходную мощность. Теория работы схемы написана ниже.

В этой схеме очень мало элементов, и все они описаны на этой странице.

И многие детали могут быть заменены.

Значение резистора 470 Ом можно поменять. Я использовал резистор на 450 Ом, полученный из трех соединенных последовательно резисторов по 150 Ом. Его значение не критично для работы схемы, но для уменьшения нагрева используйте максимальное значение резистора, при котором схема работает.

Значение нижнего резистора может быть изменено для повышения мощности. Я использую резистор 20 Ом, собранный из двух последовательно соединенных резисторов по 10 Ом. Чем меньше его значение, тем выше температура и меньше время работы схемы.

Конденсатор, находящийся рядом с транзистором(0.47 мкФ) может быть заменен для увеличения мощности. Чем больше его значение, тем больше выходной ток (и температура дуги) и меньше напряжение. Я остановился на конденсаторе 0.47мкФ.
Число витков на катушке обратной связи (катушка с тремя витками) может изменять выходную мощность. Чем больше витков, тем больше сила тока, но не напряжение.

Эта схема отличается от более распространенного одно-транзисторного качера тем, что в неё добавлен диод и конденсатор, который подключается параллельно диоду.

Диод защищает транзистор от скачков напряжения обратной полярности, которые могут спалить транзистор. Можно использовать диод другого типа. Я использовал диод GI824, вынутый из телевизора.

При выборе диода, обращайте внимание на напряжение и скорость переключения. Чтобы узнать, подходит ли ваш диод, найдите даташит на диод BY500, а потом на ваш диод и сравните параметры. Если ваш диод сопоставим с этим или лучше его, то он подходит.

Конденсатор — это ключ к высокой выходной мощности.

Транзистор генерирует частоту, установленную главным образом первичной катушкой и катушкой обратной связи. Конденсатор и первичная обмотка образуют LC цепь. LC цепь работает на определенной частоте, и если настроить схему так, чтобы эта частота была одинаковой с частотой транзистора, выходная мощность значительно увеличиться. Теория LC цепи похожа на теорию катушки Тесла. Эта схема может быть настроена путем изменения емкости конденсатора и количества витков на первичных/вторичных обмотках.

Эта схема требует мощного блока питания, который описан ниже.

Блок питания

Схеме необходим мощный блок питания постоянного тока с выходным напряжением от 12 до 30 вольт и от 1 до желаемого вами количества ампер. Хорошей идеей является сделать регулируемый блок питания, чтобы схема получала именно такое напряжение, какое ей нужно. Если схема собрана неправильно, и используется блок питания вроде этого, схема сгорит. Но регулируемое напряжение необязательно для нормальной работы.

Я использовал трансформатор на 300 Вт от усилителя. У него есть обмотки на 2, 4, 15, 30 и 60 вольт. Схема требует от 12 до 18 вольт для 2N3055. Я часто запускаю схему от 30В, но ненадолго, и транзистор установлен на мощный радиатор. При 15В, схема может работать бесконечно, так как после 30 минут работы, температура не превышала комнатную.

Переменный ток с трансформатора идет на мостовой выпрямитель 400 Вт, установленный на радиаторе, а с него на конденсатор 7800 мкФ 70В, чтобы сгладить напряжение. Используя аналогичные компоненты, вы можете сделать свой блок питания.

Также, в качестве блока питания можно использовать импульсные блоки питания, ИБП. Они есть в зарядных устройствах ноутбуков, ЗУ для автомобильных аккумуляторов и блоках питания компьютеров. Часто у них на выходе 12В и ток до 10А, что подходит для этой схемы.

Монтаж

монтаж катушки тесла

Это очень простая по сборке схема. Моя сборка не является инструкцией и примером, но вы можете повторить её.  Всё смонтировано на куске MDF, и элементы расположены свободно, чтобы свести к минимуму помехи от проводов, расположенных рядом и создать условия для охлаждения. Используйте многожильный провод. На многочисленных фотографиях подробно показаны различные элементы схемы, что зачастую полезнее слов.

Одним из наиболее важных моментов в сборке является радиатор транзистора. 2N3055 изготовлен в корпусе ТО-3. Вы можете купить ТО-3 радиаторы, но их немного трудно найти. Я использовал радиатор от компьютерного процессора с отверстиями для его контактов на плоской стороне.

Провода от контактов проходят между лопастями.

Транзистор прикреплен к радиатору саморезами. Помните, что необходимо использовать термопасту между транзистором и радиатором. Провода, идущие к строчному трансформатору крепятся к нему при помощи крокодильчиков, чтобы можно было менять строчные трансформаторы для экспериментов.

Другим важным моментом являются обмотки строчного трансформатора. Эмальная изоляция медной проволоки это хорошо, но лучше добавить дополнительную изоляцию между сердечником и обмотками. Сердечник может иметь острые края, и если эмаль обдерётся, то может произойти короткое замыкание. Я при намотке катушек снял металлический зажим, скрепляющий половинки трансформатора, намотал катушки, а потом установил его снова. На некоторых трансформаторах такое невозможно, и провод надо будет обматывать вокруг сердечника. Обмотки должны быть намотаны из фазы, что значит, что они мотаются вокруг сердечника в противоположных направлениях.

При использовании этой схемы не проводите никаких манипуляций с подключенными проводами. Также проверяйте температуру транзистора и резисторов во время работы, но делайте это только при отключённом от сети устройстве. Если какой то элемент ощутимо теплый, то не включайте схему, пока он не остынет.

Конденсаторы могут сохранять опасный заряд, поэтому будить осторожны.

Кроме того, носите обувь на резиновой подошве при работе с высокими напряжениями и прикасайтесь к включённому устройству только одной рукой. Убедитесь в том, что схема была подключена к земле после работы, чтобы не получить электрический шок. Не пытайтесь настраивать включенную схему.

С этой схемой можно делать многие вещи, например использовать её для питания катушки Тесла, плавления соли или просто забавного времяпровождения с электрическими дугами.

Как сделать катушку тесла своими руками

Создание катушки Теслы для воспроизведения энергии термоядерного синтеза | by Naila Moloo

Представьте себе сумасшедшего ученого, бегущего по лаборатории с эксцентричным взглядом в глазах. Люди, возможно, смотрели на него странно, и вы тоже (если вы были тогда живы), но этот человек был на грани чего-то монументального. У него были большие мечты, и он был полон решимости воплотить их в жизнь. Его цель состояла в том, чтобы иметь возможность обеспечить беспроводным электричеством по всему миру, и он приблизился к этому идеалу с катушкой Теслы.

Никола Тесла

Ученый, которого я описываю, это Никола Тесла. Возможно, вы слышали о нем раньше, так как он печально известен своими инновациями и автором многочисленных изобретений, одним из самых революционных из которых является катушка Тесла, высокочастотный осциллятор , разработанный в 1891 году.

На данный момент времени , электричество было открыто, и люди уже начали изучать ток, способы его передачи и стоящую за ним науку. Таким образом, поначалу, когда была представлена ​​катушка Теслы, ее не обязательно считали чем-то экстраординарным. Однако вскоре стало ясно, какое большое влияние оказало это открытие.

Тесла установил множество конфигураций для катушек Теслы, используя их в своих экспериментах с генерацией рентгеновских лучей, электрическим освещением, фосфоресценцией и многим другим. Затем катушки Теслы начали использовать в беспроводной телеграфии, а также в области медицины с электротерапией и устройствами с фиолетовыми лучами.

Катушка использует резонанс и электромагнитную силу , о которых будет рассказано далее в этой статье. Но сначала — что делает катушка Тесла?

Материалы и конфигурация катушки Тесла

Катушки Тесла — это высокочастотные трансформаторы , которые генерируют электричество переменного тока высокого напряжения с низким током. Катушки Тесла подобны двум разомкнутым цепям, соединенным искровым разрядником.

Катушка Теслы состоит из двух катушек, каждая с конденсатором , которые действуют как батареи, накапливая электрическую энергию. Первая катушка называется первичной катушкой , состоящей из витков небольшого количества толстой медной проволоки, а вторая катушка, .Вторичная катушка 0003 имеет тысячи витков более тонкой проволоки вокруг полого цилиндра.

Эти катушки с конденсаторами соединены искровым промежутком , который представляет собой пространство между двумя высоковольтными электродами, создающими электрические искры. Искровой разрядник действует как переключатель в цепи. Система питается от источника высокого напряжения , который обеспечивает необходимое количество энергии, необходимое для работы катушки Тесла.

Также есть верхняя нагрузка, емкостной электрод. Это называется тор , представляющий собой металлическую сферу, соединенную с вторичной клеммой катушки. Это отводит искры от первичного и вторичного контуров. Поскольку он имеет такую ​​большую площадь поверхности, дуговые разряды, пробой воздуха и потери энергии сведены к минимуму. Основное влияние тора заключается в уменьшении электрического поля на терминале с высокой разностью потенциалов.

Моя мини-катушка Теслы

Чтобы увидеть, что на самом деле происходит в катушке Теслы, я сам сделал ее мини-версию с помощью нескольких видео и статей на Youtube. Вы можете сделать один из них самостоятельно из следующих материалов:

• 1 тонкая медная проволока
• 1 толстая медная проволока
• 1 кусок наждачной бумаги (или ножницы, используемые для удаления эмали медных проводов)
• 1 батарея + 1 зажим для батареи
• 1 2N2222A Транзистор
• Ом 2
9005
• 1 Труба из ПВХ
• 1 переключатель
• Любая деревянная платформа (подойдет и кусок картона)
• 1 люминесцентная лампа
• 1 небольшой пластиковый шарик
• Кусок алюминиевой фольги для покрытия шарика

Я взял трубу из ПВХ и намотал на нее тонкий медный провод около 350 витков (да, это заняло много времени!). Это представляло вторичную катушку . Затем я приклеил его снизу, чтобы он оставался на месте, и сделал первичную катушку , намотав всего около 5 витков более толстого медного провода. Я использовал наждачную бумагу, чтобы удалить эмаль наконечников медных проводов.

С помощью припоя — металлического сплава олова или свинца, который сплавляет провода вместе — я припаял резистор к транзистору, нижнюю часть первичной катушки к базе, один конец вторичной катушки к коллектору, положительную клемму батарейного зажима к выключателю, а отрицательную клемму к контакту эмиттера. Затем я припаял другой конец вторичной катушки и свободный контакт переключателя к другому концу резистора. Это все равно зажжет лампочку, но для примера тора я обернул алюминий вокруг пластикового шарика и поместил его поверх вторичной катушки. Это создало мини-версию катушки Тесла! Теперь вы можете зажечь люминесцентную лампочку по беспроводной связи .

Изображение моей мини-катушки Теслы

Но… как работает катушка Тесла?

Мы рассмотрели, что такое катушка Тесла, и какие крутые результаты она может дать, создавая беспроводное электричество, но какая наука стоит за этим? Давайте погрузимся в это!

В обычной катушке Теслы трансформатор получает приблизительно 100 вольт от источника напряжения, которое затем повышается до не менее 50 000 вольт.

Конденсатор сохраняет это напряжение до тех пор, пока оно не перестанет его удерживать и не достигнет критической точки. Тогда искровой разрядник будет разрядить всю эту накопленную энергию, которая будет высвобождена в небольшом извержении или взрыве силы.

Источник напряжения присоединен к первичной обмотке. Конденсатор первичной обмотки часто сравнивают с губкой, потому что он впитывает весь заряд. Первичная катушка изготовлена ​​из меди, поскольку она является хорошим проводником , поскольку она должна выдерживать большие количества заряда и тока без разрушения.

Ток течет по основному проводу и создается магнитное поле , а затем эта энергия перемещается во вторичную катушку, которая принимает реакции от магнитного поля и использует это для создания огромных напряжений. Затем электричество движется к тороиду, высвобождая ток потоком в виде дуги искр или потока энергии.

Это высокочастотное напряжение позволяет беспроводным образом зажигать лампочки на расстоянии нескольких футов.

Принцип работы катушки Тесла заключается в резонансе , который возникает при передаче тока от первичной катушки к вторичной, идеально синхронизированной с максимизировать энергии во второй катушке.

Применение катушек Теслы в термоядерных реакторах

Сегодня катушки Тесла в основном используются в системах высокого вакуума в качестве детекторов утечек или в качестве экспонатов в научных музеях и на выставках электроники в образовательных целях. В радиоприемниках и телевизорах также используются разновидности катушек Теслы.

Хотя катушки Теслы могут уже не иметь такого большого практического применения, научных концепций эти открытые используются во многих вещах, одна из которых энергия синтеза.

Термоядерные реакторы — это устройства, которые сплавляют атома водорода вместе для получения энергии. В реакции синтеза атомы дейтерия и трития (оба изотопа водорода) объединяются, образуя атомы гелия, высвобождая нейтроны и энергию.

Вот как выглядит токамак:

А вот как, как мы уже установили, выглядит катушка Теслы:

Мы можем наблюдать некоторое сходство между ними, и мы можем видеть много различий , слишком. Однако не столько общий вид делает их гораздо более похожими, чем мы думаем. Они используют похожие принципы в том, как они функционируют.

В токамаке плазма удерживается с помощью катушек тороидального поля , которые представляют собой магниты, удерживающие плазму внутри токамака с использованием сверхпроводников . В термоядерных реакторах вторичные магнитные катушки расположены на 90 003 вне 90 004 первичных катушек. Вторичные катушки должны быть очень мощными, чтобы их магнитные поля проникали в плазменную камеру (отсюда и большое количество обмоток, как в катушке Теслы).

Плазма имеет форму тора, которую мы видели на вторичной обмотке катушки Тесла. И токамаки, и катушки Теслы создают плазму. Разница, которую мы видим, заключается в том, что катушки Теслы не могут содержать плазму, тогда как вся роль токамака состоит в том, что – содержат плазму!

Подробнее о сверхпроводниках

Сверхпроводимость — это свойство сплавов или соединений не иметь электрического сопротивления при охлаждении до абсолютных температур . Сверхпроводники имеют решающее значение для создания термоядерного синтеза, поскольку они оказываются более эффективными при переносе тока и создании более мощных магнитных полей.

Катушки тороидального поля ИТЭР являются самыми мощными сверхпроводящими магнитами из всех других термоядерных установок, хранящими 41 ГДж магнитной энергии и весом более 6000 тонн. На одну намотанную катушку уходит примерно 5 километров проводника (а для центрального сердечника магнита требуется 134 оборота проволоки!).

В обычных сверхпроводящих магнитных системах магниты погружаются в охлаждающие жидкости, но это трудно сделать в более крупных магнитных системах, таких как ИТЭР. Для решения этой проблемы были изобретены проводники CICC или «кабель в кабелепроводе» , еще один вид сверхпроводящего кабеля. Это стальные рубашки с внутренним охлаждением, состоящие из сверхпроводящих медных жил.

Тем не менее, сверхпроводящие катушки в термоядерных устройствах по-прежнему требуют довольно большого количества энергии , поскольку магнитное охлаждение может работать только в том случае, если охлаждающая жидкость циркулирует через все катушки. Согласно сайту ИТЭР, это означает, что в их токамаке должен быть поток 25 тонн жидкого гелия при -269.градусов Цельсия через 180 километров и 10 000 тонн проводника!

Как вы понимаете, было бы намного эффективнее (и проще), если бы сверхпроводники могли функционировать при комнатной температуре, что называется высокотемпературным сверхпроводником . Это позволило бы использовать более мощные магнитные поля.

Высокотемпературный сверхпроводник определяется как все, что обладает способностью сверхпроводимости выше жидкого азота температура. Однако это все еще очень холодный . Ученые пытаются заставить высокотемпературные сверхпроводники работать ближе к комнатной температуре, чем к абсолютному нулю, но пока это не так. Чтобы максимизировать производительность, сверхпроводники по-прежнему обычно используются при температурах, значительно более низких, чем температуры жидкого азота.

Вы можете прочитать статью, которую я написал о том, как графен может быть использован для сверхпроводимости здесь.

Текущие проекты

Создание высокотемпературных сверхпроводников вполне возможно, хотя, как бы сложно это ни звучало, прогресс идет быстро. Национальная лаборатория сильного магнитного поля недавно создала магнитное поле силой 45,5 тесла (эта единица определяется как «напряженность поля, создающая один ньютон силы на ампер тока на метр проводника»). Они сделали это, создав «маленькую большую катушку» , которая была помещена в отверстие большой внешней медной катушки, доказав, что высокотемпературные сверхпроводники действительно могут работать в больших магнитных полях!

KSTAR, Корейский сверхпроводящий токамак передовых исследований, представляет собой сверхпроводящее термоядерное устройство, иначе называемое Корейским искусственным солнцем . Этот токамак состоит из сверхпроводящих магнитов, которые недавно установили мировой рекорд по поддержанию температуры 100 миллионов градусов Цельсия в течение 20 секунд . Вы можете прочитать больше об этом здесь, если вам интересно! Юн Си Ву, глава Исследовательского центра KSTAR, утверждает, что это продвинет эксперимент ITER, и если ITER будет успешным, энергия синтеза может стать обильным источником энергии на сотни тысяч лет вперед.

TL;DR

В заключение мы видим, что, создав катушку Тесла, мы можем в некоторой степени воспроизвести магнитные поля и ток, возникающие в термоядерных устройствах, таких как токамаки. Давайте пробежимся по краткому обзору того, что мы узнали!

• Никола Тесла мечтал поставлять беспроводное электричество по всему миру, и он приблизился к этому, изобретя катушку Тесла
• Катушки Теслы — это высокочастотные трансформаторы, которые генерируют электричество переменного тока высокого напряжения с низким током
• Катушка Тесла состоит из двух катушек, двух конденсаторов, искрового разрядника и тора поверх вторичной катушки
• Вы можете сделать дома мини-катушку Тесла, что я и сделал!
• И токамаки, и катушки Теслы создают плазму. Катушки Теслы просто не могут сдержать ее, в отличие от токамаков. Высокотемпературные сверхпроводники неуклонно развиваются, что мы можем видеть в таких экспериментах, как KSTAR 9.0056

Слияние кажется сложной, многогранной энергией, но ее важно понять, поскольку, возможно, именно она подпитывает будущее. Проводя эксперименты, которые воспроизводят , как работает синтез в меньшем масштабе, синтез внезапно становится намного проще!

Следующие шаги

Для наглядного объяснения посмотрите мое видео!

Если вы хотите узнать больше, ознакомьтесь с этими ресурсами!

Технология сверхпроводников для меньшего и быстрого синтеза

Ученые давно пытаются использовать термоядерный синтез как неисчерпаемый и не содержащий углерода источник энергии. За последние несколько…

news.mit.edu

Термоядерная энергия с использованием сверхпроводящих магнитов: исследователи почти готовы – MINING.COM

Ученые Массачусетского технологического института описывают термоядерную энергию как потенциально «неисчерпаемый источник энергии с нулевым содержанием углерода».

”

www.mining.com

Новый рекорд для fusion

В пятницу, 30 сентября, в 9:25 вечера EDT, ученые и инженеры Центра плазменной науки и термоядерного синтеза Массачусетского технологического института совершили прорыв…

Новостная рассылка!

Как сделать катушку Теслы: 11+ увлекательных бесплатных планов — MyMyDIY

Создание собственной катушки Тесла может быть увлекательным и полезным занятием. Это относительно простой проект, и он не требует особых знаний или оборудования.

Кроме того, существует множество различных проектов катушек Тесла, сделанных своими руками, из которых вы можете выбрать тот, который соответствует вашему уровню навыков и интересам.

Посмотреть этот пост в Instagram

Пост, опубликованный TeslaCoil Pro (@teslacoilpro)

Катушки Тесла — это устройства, использующие высокое напряжение для создания искр. Они названы в честь их изобретателя Николы Теслы, который разработал их в конце 1800-х годов.

Катушки Тесла изначально использовались в электрооборудовании, но с тех пор они использовались для различных целей, включая демонстрации, эксперименты и даже искусство.

Ознакомьтесь с некоторыми из наших любимых проектов катушки Тесла своими руками ниже:

Содержание

• Бесплатные планы проекта катушки Тесла своими руками
  • 1. Простая катушка Тесла
  • 2. Катушка Тесла
  • 3. Катушка Тесла
  • 4 90.55 Катушка
  • 5. Катушка Тесла
  • 6. Катушка Тесла: Вторичная катушка
  • 7. Настольный генератор катушки Тесла
  • 8. Простая малая катушка Тесла
  • 9. Простая катушка Тесла
  • 10. Мини-катушка Тесла 905 самодельного изготовления0055 11. Проект башни Теслы Jiffycoil
  • 12. Устройство для намотки катушек Теслы LEGO
• Как собрать катушку Тесла своими руками
  • Шаг 2: Сборка
  • Шаг 3: Веселье
  FA
  • Что такое катушка Тесла?
  • Для чего нужна катушка Тесла?
  • Как его сделать?
  • Безопасны ли они в использовании?
  • Какие катушки Тесла незаконны?
  • Как его использовать?
  • Что такое катушка Тесла?
  • Где я могу найти чертежи катушек Теслы?
  • Какие из них безопасны в использовании?
  • Заключение

  Бесплатный план проекта катушки Тесла своими руками

  Катушка Тесла своими руками представляет собой набор катушек Тесла, который экспериментаторы могут собрать сами. Он поставляется со всем, что вам нужно, чтобы начать создавать свои собственные катушки и испытывать беспроводное высоковольтное электричество.

  Посмотреть план

  Это можно сделать, не выходя из собственного дома, но имейте в виду: высокое напряжение может вас убить. В комплект входят инструкции по сборке собственной катушки, чтобы вы могли безопасно настроить устройство и узнать, что происходит внутри него.

  Посмотреть план

  Катушка Теслы — это устройство, которое может производить электричество высокого напряжения и слабого тока. Высокое напряжение создается электрическим зарядом между двумя металлическими пластинами. Когда электрический ток подается на одну из пластин, он создает электрическое поле между двумя пластинами, и это электрическое поле создает магнитное поле вокруг другой пластины.

  Посмотреть план

  Катушки Теслы — тип электрического резонансного трансформатора, изобретенного Николой Теслой. Схема способна производить высокие напряжения и токи и используется для развлечения, обучения физике и в электротерапии.

  Посмотреть план

  Катушки Тесла своими руками — это научно-популярный проект для студентов, любителей и исследователей. Их можно сделать из предметов домашнего обихода, таких как медная проволока, гвозди и алюминиевая фольга.

  Посмотреть план

  Катушки Тесла своими руками — популярный проект для людей, которые хотят узнать об электричестве, электронике и физике. Это также интересный проект для людей, которые хотят создать собственную катушку Теслы. Посмотрите этот проект и получите полезную диаграмму!

  Посмотреть план

  7. Настольный генератор с катушкой Теслы

  Катушка Тесла представляет собой электрический эквивалент трансформатора. Он состоит из двух катушек, настроенных на резонанс на одной частоте, а затем соединенных искровым разрядником для создания между ними электрической дуги. Электричество колеблется между двумя катушками, что создает переменные токи высокого напряжения и высокой частоты в воздухе вокруг него.

  Посмотреть план

  Посмотреть план

  Посмотреть план

  Посмотреть план

  Посмотреть план

  Посмотреть план

  Как сделать катушку Тесла своими руками

  Шаг 1: Материалы

  Материалы, которые вам понадобятся:

  • a06 полая металлическая трубка
  • тороидальный сердечник (T50-2) с зазором не более 12 мм. Можно заказать на сайте http://www.coilcraft.com/
  .
  • около 2 метров эмалированного медного провода 20 AWG для вторичной обмотки
  • источник питания, который может обеспечить около 15 кВ при токе от 5 до 10 ампер
  • металлический диск, предпочтительно стальной, радиусом 12 см и толщиной 1 мм или меньше. Можно заказать на сайте http://www.mcmaster.com/
  .
  • Конденсаторы – вам понадобятся либо три высоковольтных конденсатора на 60 нФ – 1000 В, либо три меньших, состоящих из одного 10 нФ и двух 100 нФ на 400–1000 В
  • искровой разрядник, соответствующий частоте, которую вы будете использовать. Его можно сделать из прочной проволоки, обернутой вокруг предмета, например металлической отвертки, выдерживающей высокое напряжение.

  Этап 2: Строительство

  Посмотреть этот пост в Instagram

  Пост, опубликованный Анук Виппрехт (@anoukwipprecht)

  Вырежьте отверстие в центре одного конца трубки и вырежьте круглую металлическую пластину толщиной не менее 1 см. Отверстие должно оставаться примерно на дюйм с каждой стороны диска при вставке.

  Вставьте сердечник тора с одного конца трубки так, чтобы с каждой стороны выступало два дюйма.

  Оберните вторичную обмотку провода примерно 50 раз вокруг сердечника тора. Оставьте некоторый провис, но убедитесь, что вокруг сердечника всегда есть не менее двух дюймов, чтобы предотвратить скачки искр между витками.

  Поместите еще одну металлическую пластину поверх трубки с тремя маленькими отверстиями, соответствующими трем винтам, которые вы вставили в верхнюю часть трубки.

  Вставьте винты, чтобы убедиться, что металлическая пластина надежно закреплена.

  Поместите один высоковольтный конденсатор (не менее 400 В) между винтами A и B, затем поместите другой между винтами C и D. Убедитесь, что выводы одного конденсатора соединены, не касаясь других частей катушки Тесла. После того, как вы это сделаете, у вас должно получиться что-то вроде изображения выше.

  Подсоедините сердечник тора к источнику питания и увеличивайте напряжение, пока оно не достигнет примерно 20 кВ при десяти амперах. Если вы используете источник питания на 200 кВ, обязательно следите за показаниями тока — нет опасности перегрева, пока ток остается ниже десяти ампер.

  Убедитесь, что ваш искровой разрядник на месте, затем попробуйте коснуться отверткой сердечника тора, чтобы увидеть, искрит ли он. Если нет, вам, вероятно, нужно увеличить напряжение или уменьшить сопротивление.

  Когда все настроено правильно, вы услышите и увидите искры, прыгающие через щель. Не пугайтесь, если при прикосновении к сердечнику тора вы почувствуете небольшой статический удар — значит, ваша катушка работает.

  Шаг 3: Развлечение

  Посмотреть этот пост в Instagram

  Пост, опубликованный nerdist.com (@nerdist)

  Есть много вещей, которые нужно сделать после того, как ваша катушка Тесла настроена и работает. Попробуйте разместить магниты рядом с трубой или даже стробоскопы для интересного визуального отображения. Вы даже можете попробовать приклеить воздушный шар к сердечнику тора, медленно увеличивая напряжение выше 10 кВ, а затем сразу же опуская его обратно.

  Вы также можете увеличить частоту вашей катушки, чтобы получить более высокое напряжение с большей скоростью. Просто имейте в виду, что если вы подниметесь слишком высоко, вам понадобится больше конденсаторов и тороидальный сердечник большего размера, чтобы система не вышла из строя.

  Дополнительная информация (часто задаваемые вопросы)

  Что такое катушка Тесла?

  Катушка Тесла представляет собой индукционное устройство, которое производит чрезвычайно высокое напряжение, обычно в сотни тысяч или даже миллионы вольт. В нем используются две резонансные катушки с воздушным сердечником, одна первичная и одна вторичная. Искровой разрядник используется для возбуждения колебаний во вторичной катушке, которые затем передаются в первичную катушку с помощью электромагнитной индукции.

  Для чего нужна катушка Тесла?

  Катушки Теслы можно использовать для многих целей, например, для освещения флуоресцентных ламп, наполненных инертными газами, для возбуждения которых требуется высокое напряжение. Катушки Теслы также часто используются в качестве учебных устройств в научных классах.

  Как его сделать?

  Вы можете найти пошаговые инструкции по сборке катушки Тесла выше, но многие веб-сайты предлагают их, если вы хотите вместо этого купить готовую катушку. Одним из популярных примеров является «Создатель вдов», созданный «Голубым пламенем».

  Безопасны ли они в использовании?

  Катушки Тесла напряжением не менее 10 кВ следует считать опасными, и если вы планируете их использовать, обязательно примите все необходимые меры предосторожности. Катушки Тесла более 10 кВ могут создавать разряды очень высокого напряжения, представляющие серьезную опасность поражения электрическим током даже через изолирующие барьеры. Поэтому важно знать, что вы делаете, прежде чем пытаться его использовать.

  Какие катушки Тесла незаконны?

  Некоторые низкочастотные (менее 400 кГц) катушки Тесла, которые не производят чистую синусоидальную волну, могут быть незаконными в некоторых странах из-за радиопомех, поэтому обязательно ознакомьтесь с местными законами, если планируете использовать катушку на открытом воздухе.

  Как им пользоваться?

  Катушка Тесла — это не электронное устройство, а способ передачи энергии от большого источника к небольшой нагрузке, работающей при чрезвычайно высоком напряжении и частоте. Поскольку каждая искра, производимая катушкой, будет передавать вашему устройству лишь незначительное количество энергии, вам может потребоваться включить нагрузку последовательно с конденсатором или дросселем, чтобы действовать как резервуар энергии, который медленно высвобождается катушкой.

  Что такое катушка Тесла?

  Катушки Теслы — это устройства, использующие катушку Тесла для стрельбы снарядами. Снаряды обычно сделаны из металла и являются проводящими. При выстреле снаряд создает искру между снарядом и целью. Эта искра может нанести урон цели. Ружья с катушкой Теслы обычно не используются, но в некоторых случаях они использовались, например, для самообороны или для охоты.

  Где я могу найти чертежи катушек Теслы?

  Вы можете найти пошаговые инструкции по сборке катушки Тесла выше, но многие веб-сайты предлагают их, если вы хотите вместо этого купить готовую катушку. Одним из популярных примеров является «Создатель вдов», созданный «Голубым пламенем».

  Какие из них безопасны в использовании?

  Катушки Тесла напряжением не менее 10 кВ следует считать опасными, и если вы планируете их использовать, обязательно примите все необходимые меры предосторожности. Катушки Тесла более 10 кВ могут создавать разряды очень высокого напряжения, представляющие серьезную опасность поражения электрическим током даже через изолирующие барьеры. Поэтому важно знать, что вы делаете, прежде чем пытаться его использовать.

  Заключение

  Итак, четыре простых шага к созданию катушки Тесла. Это не так сложно, как некоторые люди могут подумать. Катушки Тесла могут быть очень забавными, и они также выглядят очень аккуратно.

  Их также можно использовать для освещения люминесцентных ламп, наполненных инертными газами, создания больших искр в воздухе, создания громких звуков и создания помех радиочастотам, поэтому обязательно ознакомьтесь с местными законами, если планируете использовать их на улице. .

  Моя Моя Команда

  Привет, меня зовут Елена Кулидж. Я энтузиаст DIY, который любит строить забавные чертежи по дереву. Эти чертежи «сделай сам» — это забавные хобби-проекты для энтузиастов или даже более продвинутых строителей, которые хотят создавать такие вещи, как двухъярусные кровати, приставные столики или даже коробку для уток!

  Как сделать мини-катушку Теслы 9v

  Будь то обычный школьный проект или умопомрачительный проект дугового разряда, катушку Тесла всегда интересно собирать, и она определенно сделает ваш проект крутым и привлекательным. Катушка Тесла представляет собой простую катушку, которая создает электрическое поле высокого напряжения в воздухе при небольшой входной мощности (9V), это электрическое поле достаточно сильное, чтобы накалить маленькие лампочки. Этот принцип был изобретен Никола Тесла , который также является автором изобретения асинхронных двигателей, переменного тока, неоновых ламп, пультов дистанционного управления и т. д. с помощью 9-вольтовой батареи и очень небольшого количества общедоступных электронных компонентов, что делает его очень простым в сборке (скрестим пальцы). Есть несколько человек, которые уже попробовали этот проект и не смогли получить результат; это в основном из-за нескольких часто встречающихся тонких ошибок. Таким образом, не имеет значения, отказались ли вы уже от катушек Теслы или вы совершенно новичок в этой теме, это руководство станет вашей последней остановкой в ​​сборке и отладке вашей катушки Тесла и ее работе. В этом мастер-классе мы изучим Как сделать простую катушку Тесла с батареей 9 В и передавать энергию по беспроводной сети .



  Предупреждение: Это проект высокого напряжения, поэтому убедитесь, что вы всегда знаете, что делаете. Напряжение не смертельно, но все же может вызвать повреждение нервов и тканей при прямом контакте с любой дугой. Вам не нужно сильно бояться, но всегда помните, что нельзя прикасаться к катушке, пока она включена.



  Компоненты, необходимые для сборки миниатюрной катушки Теслы
  1. Магнитный провод, также известный как Эмалированный медный провод
  2. Резистор 22К
  3. 2N2222 Транзистор
  4. Светодиод
  5. Обычная проволока для макета
  6. Любой непроводящий цилиндрический объект
  7. Батарея 9 В (или питание 5 В)
  8. Макет



  Мини-катушка Тесла Работа:

  Прежде чем мы начнем собирать катушку Тесла, очень важно знать, как она работает. Только тогда мы сможем успешно построить и отладить его. Катушка Тесла работает по принципу 9.0003 Электромагнитная индукция. Согласно которой при помещении проводника в переменное магнитное поле внутри проводника будет индуцироваться небольшой ток. Для катушки Тесла этот проводник будет называться вторичной катушкой , а переменное магнитное поле будет создаваться первичной катушкой за счет пропускания колебательного тока через первичную катушку.

  Это может показаться немного запутанным, но давайте перейдем к принципиальной схеме, где все будет ясно.



  Мини-катушка Теслы 9 В:

  Принципиальная схема Мини-катушки Тесла проекта , приведенная ниже, очень проста. Итак, давайте разберемся, как это работает, и научимся его строить. Основным компонентом на этой схеме катушки мини-Тесла является вторичная катушка (золотого цвета), которая сделана путем намотки магнитного провода (эмалированного) вокруг цилиндрического объекта (подойдет любой непроводящий объект).

  Сильноточный высокочастотный транзистор типа 2N2222 используется для подачи тока через первичную обмотку (фиолетового цвета). Вся установка питается от 9В батареи , как показано выше. Положительный конец батареи достигает коллектора транзистора через первичную катушку, а эмиттер заземлен. Это означает, что всякий раз, когда транзистор проводит ток, ток течет через первичную катушку. Светодиодный диод и один конец вторичной катушки также подключены к базе транзистора, чтобы заставить схему колебаться, таким образом, транзистор будет посылать колебательный ток в первичную катушку. Если вы хотите получить больше технических знаний и узнать, как колеблется ток, вы можете найти Google для « Цепь возбудителя Slayer » .

  Итак, при таком расположении у нас есть первичная катушка, которая будет иметь колебательный ток и, следовательно, будет создавать вокруг себя переносящий магнитный поток. Теперь эта катушка намотана на вторичную катушку, и, следовательно, в соответствии с законом электромагнитной индукции во вторичной катушке будет индуцироваться напряжение. Поскольку количество витков во вторичной катушке намного больше, чем в первичной, это напряжение будет очень высоким, и, следовательно, эта катушка будет иметь очень сильный электрический поток вокруг нее, который достаточно мощен, чтобы накалить обычные лампы CFL и используется в Беспроводная передача энергии .



  Намотка вторичной катушки:

  Одним из очень важных шагов в этом проекте является намотка вторичной катушки. Это трудоемкий процесс, поэтому не торопитесь в этой части. В первую очередь вам понадобится магнитная катушка, которую еще называют эмалированной проволочной катушкой. Эти провода можно найти внутри катушек реле, трансформаторов и даже двигателей. Вы можете либо использовать его повторно, либо купить себе новый. Чем тоньше проволока, тем лучше будет результат.

  Когда вы закончите с магнитным проводом, вам понадобится цилиндрический предмет . Единственным правилом при выборе этого объекта является то, что он не должен быть токопроводящим , вы можете выбрать ПВХ трубы, картонный рулон или даже сложить вместе 4-5 листов формата А4 и свернуть их. Диаметр цилиндра может быть от 5 до 10 см, а длина должна быть не менее 10 см. Чем длиннее объект, тем большее количество витков он может поместить.

  После того, как вы получили катушку и цилиндрический объект, пришло время начать процесс намотки, просто намотайте несколько витков и используйте ленту, чтобы сначала закрепить обмотку, а затем продолжить полная обмотка. При намотке 9 убедитесь, что вы следуете приведенным ниже советам.0005

  1. Намотать катушки как можно ближе
  2. Не перекрывайте один виток катушки другим
  3. Постарайтесь получить как минимум 150 витков, значение 300 витков обычно будет хорошим.



  Распространенные заблуждения:

  Хотя эта схема работает и ведет себя как катушка Тесла, она далека от настоящей катушки Тесла. Правильное название этой схемы: Катушка Тесла для возбудителя убийцы или Катушка Тесла для бедняков. Вы можете учиться и зарабатывать деньги с этой схемой, но имейте в виду, что это не катушка Тесла. При этом давайте продолжим наш проект. Как только мы будем готовы с катушкой, мы почти на 90% завершим проект, после чего просто следуем принципиальной схеме и выполняем соединения, но есть несколько часто задаваемых вопросов: «Почему моя катушка Тесла не работает?» вопросы, на которые вы можете найти ответы ниже.

  1. Не используйте обычный транзистор вместо 2N2222, если вы не знаете, как выбрать точный эквивалент для этого транзистора.
  2. Резистор 22K не обязательно должен быть точно таким же, он может быть от 12K до 30K.
  3. Убедитесь, что батарея 9 В, которую вы используете, совершенно новая, потому что дешевые батареи не будут работать более 5 минут с этой схемой. Если у вас есть Arduino или что-то еще, что может дать вам + 5 В, вы также можете использовать это.
  4. Совершенно нормально, если ваша катушка имеет любое количество витков, но она должна иметь как минимум не менее 150 витков, вам не нужно быть очень точным при подсчете.
  5. Схема может работать от 5В до 10В. Однако не пропускайте через него более 500 мА
  6. Светодиод имеет другое предназначение, кроме свечения, он фактически используется для переключения транзистора, поэтому не игнорируйте его, светодиод КРАСНОГО цвета будет работать нормально.
  7. Ваш светодиод может светиться или не светиться, когда на цепь подается питание, вам не о чем беспокоиться.
  8. Вы можете получить или не получить искру (дугу) на свободном конце вторичной обмотки, об этом также не нужно беспокоиться. Если вы получаете дугу, не трогайте ее.
  9. Всегда проверяйте, работает ли цепь, только используя обычную лампу компактной люминесцентной лампы.
  10. Добавление металлической нагрузки (бумаги из фольги) поверх вторичной обмотки не является обязательным, но это, безусловно, улучшит результаты, но не является обязательным для получения основных рабочих результатов.
  11. Вероятность того, что вы услышите какой-либо шипящий звук, очень мала, так что не ждите.



  Изготовление и испытание 9-вольтовой мини-катушки Теслы:

  Просто следуйте инструкциям по намотке катушки и используйте макетную плату, чтобы выполнить соединение, как показано на принципиальной схеме. Как только вы закончите со всем своим мини-катушка Тесла проекта будет выглядеть примерно так.



  У меня нет резистора на 22 кОм или чего-либо поблизости, поэтому я использовал два резистора по 47 кОм параллельно, как показано на схеме. Теперь, наконец, пришло время повеселиться. Просто подключите цепь с помощью новой батареи 9 В и поднесите лампу CFL близко к катушке, и вы сможете наблюдать, как лампа CFL светится без какого-либо подключения сама по себе, как показано в видео ниже. Вы также можете добиться такого же эффекта на ламповых светильниках. Идите вперед и поэкспериментируйте с этим, есть гораздо больше возможностей для улучшения проекта, увеличив номинальный ток или увеличив количество витков на вторичной обмотке, чтобы получить дуги на свободном конце вторичной обмотки. Но все это осталось для нового туториала.



  Вы также можете проверить работоспособность цепи с помощью мультиметра , просто переведите мультиметр в режим измерения напряжения. Прикоснитесь к черному щупу на земле цепи и оставьте красный щуп парящим в воздухе, мультиметр должен показывать очень высокое напряжение, как показано ниже, где мультиметр показывает очень высокое напряжение 1247 В. Вас уже предупредили, будьте очень осторожны с этими установками высокого напряжения. Узнайте здесь, как пользоваться цифровым мультиметром .



  Вы также можете проверить наличие флюса с помощью мультиметра клещевого типа в режиме NCV. Когда вы поднесете мультиметр к катушке, он начнет издавать звуковой сигнал с мигающим светом.



  Но, подождите!!!…., что если ваша лампочка не светится. Не волнуйтесь, это должна быть очень тонкая проблема. Наиболее распространенным решением, которое можно попробовать в первую очередь, является изменение полярности вашей первичной катушки, то есть подключение коллекторного конца первичной катушки к плюсу батареи, а положительного конца батареи к контакту коллектора.
