Катушка Тесла своими руками – как сделать в домашних условиях?

В закладки ↑

Для того, чтобы самостоятельно создать генератор Тесла, необходимо иметь такие детали:

• Пошаговая инструкция по сборке ↓
• Устройство ↓
• Принцип работы ↓
• Практические советы ↓

• трансформатор;
• конденсатор;
• разрядник;
• первичная катушка, которая должна иметь низкую индуктивность;
• вторичная катушка, должна иметь высокую индуктивность;
• конденсатор вторичный, должен иметь небольшую емкость;
• проволока разных диаметров;
• несколько трубок из пластика или картона;
• обычная шариковая ручка;
• паяльник;
• фольга;
• металлическое кольцо;
• штырь, чтобы заземлить прибор;
• металлический штырь, чтобы ловить заряд;

Пошаговая инструкция по сборке

Для того, чтобы изобретение работало исправно и не представляло угрозы, нужно тщательно додерживаться всех инструкций и быть очень осторожным.

Тщательно следуйте руководству, и проблем не возникнет:

1. Выбрать подходящий трансформатор. Он определяет размер катушки, которую вы сможете сделать. Вам нужен такой, чтобы мог выдавать как минимум 5-15 Вт, и ток 30-100 миллиампер.
2. Первый конденсатор. Его можно создать с помощью более мелких конденсаторов, скреплённых наподобие цепи. Они будут равномерно накапливать энергию в вашем первичном контуре. Но для этого они должны быть одинаковыми. Конденсатор можно снять с нерабочего телевизора, купить в магазине или сделать самостоятельно с помощью обычной пленки и фольги из алюминия. Чтобы ваш конденсатор был максимально мощным, он должен заряжаться постоянно. Заряд должен подаваться каждую секунду по 120 раз.
3. Разрядник. Для одиночного разрядника можно взять провод, толщина которого больше 6 миллиметров. Это нужно, чтобы электроды смогли выдержать тепло, которое будет выделяться. Электроды можно охлаждать с помощью потока холодного воздуха, использовав фен, пылесос, кондиционер.
4. Обмотка первой катушки. Вам нужна специальная форма, вокруг которой нужно намотать медную проволоку. Ее можно взять из старого ненужного электрического прибора или купить новую в магазине. Форма, на которую будет наматываться проволока должна быть либо в форме цилиндра или конуса. От длины проволоки напрямую зависит индуктивность катушки. А первичная, как уже написано выше, должна быть с низкой индукцией. Витков должно быть немного, и проволока может быть и не цельной, иногда используют куски, скрепляя их.
5. Уже можно собрать созданные приборы в одно целое, присоединив их один к другому, как звенья в цепи. Если все сделано правильно, то они должны создать первичный колебательный контур, который будут передавать электроды.
6. Вторичная катушка. Создается также, как и первая, на форму наматывается проволока, витков должно быть больше. Ведь вторая катушка нужна намного больше и выше, чем первая. Она не должна создавать вторичный контур, наличие которого может привести к сгоранию первичной катушки.  Не забывайте о том, что эти катушки должны быть одинаковой частоты, чтобы исправно работать и не сгореть во время включения прибора.
7. Другой конденсатор. Его форма может быть как круглой, так и сферической. Делается также, как и для первичной катушки.
8. Соединение. Для создания вторичного контура нужно соединить оставшиеся катушку и конденсатор в одно целое. Но, необходимо заземлить контур, чтобы не нанести вред приборам, которые подключены в сеть. Заземлять нужно как можно дальше от проводки, которая размещена по всему дому. Заземлить очень просто – нужно воткнуть штырь в землю.
9. Дроссель. Необходимо сделать дроссель, чтобы не поломать разрядником всю электросеть. Создать просто – плотно намотать проволоку на шариковую ручку.
10. Собрать все вместе:
    • первичную и вторичную катушки;
    • трансформатор;
    • дроссели;
11. Нужно разместить обе катушки рядом и присоединить к ним трансформатор с помощью дросселей. Если вторая катушка получилась больше первой, то первую можно разместить внутри.

Прибор начнет работать после подключения трансформатора.

Устройство

схема простейшего трансформатора Тесла

Данный прибор состоит из нескольких деталей:

• 2 разных катушек: первичная и вторичная;
• разрядника;
• конденсатора;
• тороида;
• терминала;

Также, в состав первичной входят провод, диаметр которого больше 6 миллиметров и медная трубка. Чаще всего, она создается именно горизонтальной, но бывает еще вертикальной и в форме конуса. Для другой катушки используют намного больше провода, диаметр которого меньше, чем у первой.

Для создания трансформатора Тесла, не используют ферромагнитного сердечника, и таким образом, уменьшают индукцию между первичной и вторичной катушками. Если использовать ферромагнитный сердечник, то взаимоиндукция будет намного сильнее. А это не подходит для создания и нормального функционирования прибора Тесла.

Колебательный контур образуется благодаря первой катушке и подключенному к ней конденсатору. Также, в него входит и один нелинейный элемент, а именно – обычный газовый разрядник.

Вторичная образует такой же контур, но вместо конденсата используется емкость тороида, и сам межвитковой промежуток в катушке. Кроме того, такая катушка, чтобы не допустить электрический пробой, покрывается специальной защитой – эпоксидной смолой.

Терминал обычно используется в виде диска, но он может быть сделан и в виде сферы. Он необходим, чтобы получить длинные разряды из искр.

В этом приборе используются 2 колебательных контура, что и отличает это изобретение от всех остальных трансформаторов, которые состоят только из одного. Для того, чтобы данный трансформатор работал исправно, эти контуры должны иметь одну и ту же частоту.

Принцип работы

Катушки, которые вы создали, имеют колебательный контур. Если к первой катушке подвести напряжение, то она создаст собственное магнитное поле. С его помощью передается энергия от одной катушки к другой.

Вторичная катушка создает вместе с емкостью такой же контур, который способен накапливать энергию, которую передала первичная. Все работает по простой схеме – чем больше энергии способна передать первая катушка, а вторая – накопить, то тем больше будет напряжение. И результат будет более зрелищный.

Как говорилось выше, чтобы прибор начал работать, его необходимо подключить к питающему трансформатору. Для того, чтобы направить разряды, которые выдает генератор Тесла, нужно рядом разместить металлический предмет. Но делать это так, чтобы они не соприкасались. Если рядом положить лампочку, то она будет светиться. Но только в том случае, если напряжения будет достаточно.

Чтобы сделать самостоятельно изобретение Тесла, нужно делать математические расчеты, поэтому нужно иметь опыт. Или же найти инженера, который поможет правильно вывести формулы.

Практические советы

1. Если опыта нет, то лучше не начинайте работу самостоятельно. Помочь вам сможет инженер.
2. Будьте очень аккуратны, ведь разряды, которые выдает генератор Тесла, могут обжечь.
3. Такое изобретение способно вывести из строя все подключенные устройства, перед включением будет лучше убрать их подальше.
4. Все металлические предметы, которые находятся недалеко от включенного устройства, могут обжигать.

Статья была полезна?

0,00 (оценок: 0)

Загрузка…

Понравилась статья? Поделиться с друзьями:

Как изготовить простую катушку Тесла в домашних условиях

Многие из нас восхищаются гением Николы Тесла, который еще в 19 веке сделал такие открытия, что до сих пор не всё его научное наследие исследовано и понято. Одно из его изобретений получило название катушка Тесла или трансформатор Тесла. Подробнее про неё можно прочитать в этой статье. А здесь мы рассмотрим, как изготовить простую катушку Тесла в домашних условиях.

Что нужно для изготовления катушки Тесла?

Чтобы изготовить катушку Тесла дома, за своим рабочим столом или даже на кухне, нам сначала необходимо запастись всем необходимым.
Итак, предварительно мы должны найти или приобрести следующее.
Из инструментов нам потребуется:

• Паяльник
• Клеевой пистолет
• Дрель с тонким сверлом
• Ножовка
• Ножницы
• Изолента
• Маркер

Для сбора самой катушки Тесла необходимо подготовить следующее:

• Кусок толстой полипропиленовой трубы диаметром 20 мм.
• Медная проволока диаметром 0,08-0.3 мм.
• Кусок толстого провода
• Транзистор типа КТ31117Б или 2N2222A (можно КТ805, КТ815, КТ817)
• Резистор 22 кОм ( можно от 20 до 60 кОм брать резисторы)
• Источник питания (Крона)
• Шарик для пинг-понга
• Кусок пищевой фольги
• Основание, на чём будет крепиться изделие — кусок доски или пластика
• Провода для соединения нашей схемы

Подготовив все необходимое приступаем у изготовлению катушки Тесла.

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.

Пропускаем конец проволоки для намотки в трубу.

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см.

Для приклеивания катушки надо аккуратно намазать её торец.

Затем присоединяем вторичную обмотку катушки на свое место на основе.

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.

Потом надеваем катушку L1 на L2.

Собираем все элементы катушки Тесла по по этой схеме.

Схема простой катушки Тесла

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

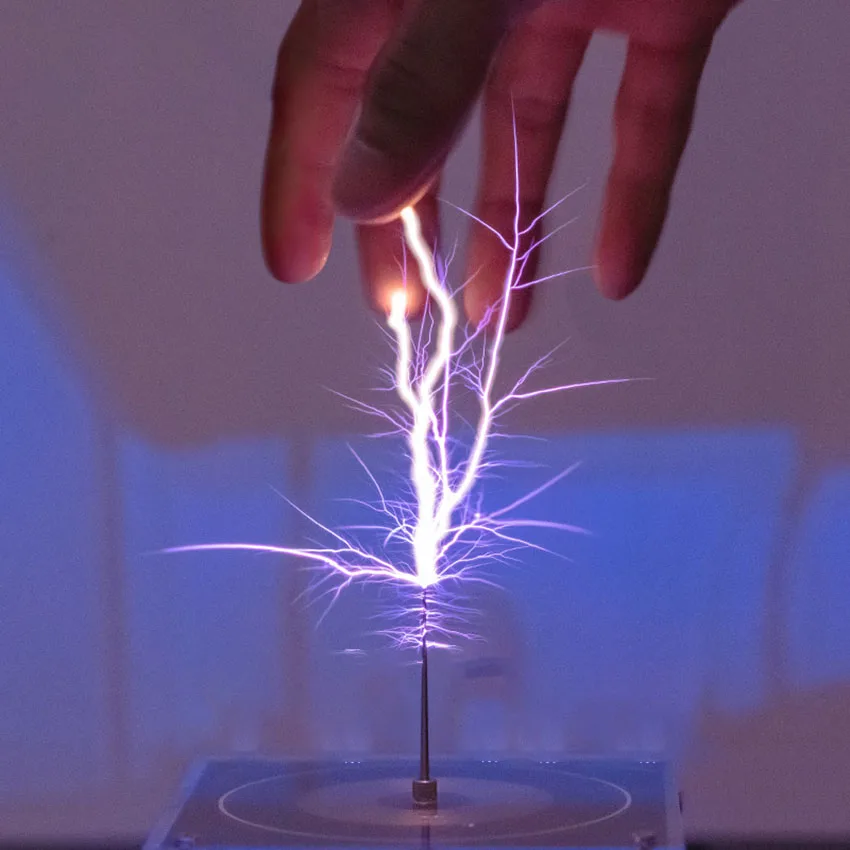

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1.

Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

Схема трансформатора тесла своими руками

Но и реальные, изученные и подтвержденные изобретения Теслы впечатляют: он внес огромный вклад в изучение электричества, радиоволн и магнитных полей. Главным открытием Теслы остается переменный ток. Конечно, гениальный серб не изобрел его как иногда пишут в популярных статьях , а лишь нашел ему практическое применение. Еще одно известное изобретение , которое родилось в ходе экспериментов с электричеством, — катушка Теслы. По функции это резонансный трансформатор для выработки тока высокой частоты и напряжения, но сегодня такие катушки уже мало используются по прямому назначению. Чаще всего их можно увидеть в музеях занимательных наук или на сцене, в разных шоу-проектах.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Генератор тесла своими руками на 220 вольт
• Сделай своими руками трансформатор Тесла (Tesla coil)
• Трансформатор Тесла своими руками, простейшая схема
• Как сделать катушку тесла своими руками?
• Как сделать катушку Тесла своими руками?
• Катушка Тесла своими руками
• Как сделать мини катушку тесла в домашних условиях: схема сборки трансформатор своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Катушка Тесла своими руками SSTC

Генератор тесла своими руками на 220 вольт

Никола Тесла, как и многие другие физики, многие годы своей жизни посвятил изучению энергии токов и способам ее передачи, созданию уникальных разработок. Одной из них была катушка Тесла — это резонансный трансформатор , предназначенный для получения токов высокой частоты. Тесла, определенно, был гением.

Именно он принес в мир использование переменного тока и запатентовал множество изобретений. Одно из них – знаменитая катушка, или трансформатор Тесла. Если у вас есть определенные знания и навыки, вы вполне можете самостоятельно создать катушку Тесла дома. Давайте выяснять, какова суть этого устройства и как создать его в домашних условиях, если вам вдруг этого очень сильно захотелось. Как уже отмечалось ранее, катушка Тесла представляет собой резонансный трансформатор.

Назначение трансформатора – изменение значения напряжения электрического тока. Эти приборы бывают соответственно понижающие и повышающие. Более подробно подробно о трансформаторах , их общем устройстве и назначении читайте в нашем отдельном материале.

С точки зрения электроники катушка Тесла представляет собой две обмотки без общего сердечника и с разным числом витков. Трансформатор Тесла – повышающий трансформатор. Напряжение на выходе такого трансформатора возрастает в сотни раз и может достигать значений порядка миллиона вольт.

Изобретение Теслы не просто работает, а работает очень зрелищно. Включив трансформатор, можно наблюдать эффектные разряды молнии , длина которых достигает нескольких метров. Строение катушки Тесла. Тороидальные фигуры в первую очередь понятие из геометрии. Тор – поверхность, полученная путем вращения образующей окружности вокруг оси, лежащей в плоскости этой окружности. Лучше один раз взглянуть, чем пытаться себе представить. На рисунке ниже – тороидальные поверхности.

Вот так выглядит классическая тороидальная фигура. Тороид является важной составляющей катушки Тесла и изготавливается, как правило, из алюминиевой гофры. В составе этого устройства он выполняет следующие функции:. Кстати, о том, что такое стример , можно прочитать в нашей отдельной статье, посвященной молниям. Нельзя не обратить внимение на забавную игру слов.

В скандинавской мифологии Тор – бог грома и молний. Составляющая катушки Тесла, благодаря которой образуется разряд молния – Тор, или тороид. Обмотка, как правило, содержит около витков, а мотают ее на трубах ПВХ, которые можно купить в обычном строительном магазине. Исходя из необходимого количества витков выбирается диаметр провода обмотки.

Стандартное отношение длины вторичной обмотки катушки к ее диаметру – или Для того, чтобы витки не расползались, их покрывают лаком. Первичная обмотка или первичка катушки Тесла должна иметь низкое сопротивление, так как по ней будет проходить большой ток. Обычно ее изготавливают из проводов сечением более, чем 6 миллиметров. Защитное кольцо – незамкнутый плоский виток заземленного медного провода. Кольцо устанавливается для того, чтобы стример из тороида, попав в первичную обмотку, не вывел из строя электронику.

Теперь мы знаем, из чего состоит катушка Тесла. Но какова история этого изобретения? Чтобы ответить на этот вопрос, стоит разобраться с тем, что же такое эфир. Эфир — это физическая среда, гипотетическое вещество или поле, которое заполняет пространство Вселенной. Эфир отвечает за распространение электромагнитного и гравитационного взаимодействия.

В настоящий момент теория эфира не используется в современной физике, так как после появления теории относительности необходимость в понятии “эфир” просто отпала.

Тем не менее, появляются новые взгляды на концепцию эфира, и полностью списывать ее со счетов не стоит. Многие ученые до сих пор ведут споры о том, существует эфир, или нет, а в физике даже появился новый раздел, изучающий этот вопрос эфиродинамика.

Никола Тесла своими опытами доказывал существование эфира. У ученого была идея использовать эфир как источник энергии. Так, Тесла хотел отказаться от проводной передачи энергии и передавать электричество по всему миру без проводов посредством эфира. Для этого предполагалось на полюсах Земли установить две гигантские катушки.

К сожалению, выбранное Теслой направление не разрабатывалось на более глубоком уровне. Вдобавок его считали странным ученым, который так и не захотел выйти на путь поиска экономических выгод своих исследований.

Кроме этого наступала другая эра — время вакуумных изобретений. Многие архивы Теслы были утеряны при загадочных обстоятельствах. Даже если Тесла и узнал, как получить практически неиссякаемый источник энергии, то сейчас эта информация недоступна. Редкий гений Теслы опередил свое время, а мир оказался просто не готов к его идеям. Много что можно сделать из катушки Тесла. Достаточно иметь лишь некоторый инженерный опыт или знания в электронике. Трансформатор Тесла имеет много видоизменений, в зависимости от этого используется в разных сферах жизни:.

Достаточно изменить ключ разряда, чтобы изменить его вид и достигнуть тем самым разных форм разряда. Катушки Тесла используют для получения тока на расстоянии или для беспроводной передачи энергии. Основное отличие этого изобретения состоит в том, что у его изобретателя получалось при частоте в несколько сот килогерц получить напряжение, превышающее 15 млн вольт.

Это устройство смотрится невероятно странно, пугающе, но и в той же мере красиво: отсутствие железного сердечника, толстый наружный слой первичной обмотки и толстый внутренний слой вторичной обмотки. Но есть и недостатки. Например, изготовить большой виток, обеспечивая отличный тепловой контакт с сердечником трансформатора, довольно непросто. Кстати , если вдруг вам нужно написать любую работу по физике, у нас действуют вкусные скидки.

Многие пытаются повторить многочисленные уникальнейшие эксперименты великого гения. Однако для этого им придется решить важнейшую задачу — как сделать катушку Теслы в домашних условиях.

Но как это сделать? Попробуем подробно описать так, чтобы у вас это получилось с первого раза. Если у вас дома есть радиодетали, вы вполне можете повторить создание этого изобретения. В интернете можно найти массу информации о том, как сделать музыкальную или мини катушку Тесла своими руками.

Но мы расскажем и наглядно покажем на примере иллюстраций, как сделать простую катушку Тесла на Вольт в домашних условиях. Так как это изобретение было создано Николой Тесла для экспериментов с высоковольтными зарядами, в нем присутствуют следующие элементы: источник питания, конденсатор, 2 катушки именно между ними будет циркулировать заряд , 2 электрода между ними заряд будет проскакивать. Катушка Тесла применяется в множестве устройств: от телевидения и ускорителя частиц до игрушек для детей.

Любая работа должна начинаться с продумывания деталей и хода работы. Для начала стоит определиться с тем, каких размеров должна быть катушка и где она будет располагаться. Если финансы позволяют, вы можете создать в домашних условиях просто огромнейший генератор.

Но вам стоит помнить об одной важной детали : катушка создает множество искровых разрядов, которые сильно разогревают воздух, заставляя его расширяться. В результате образуется гром.

В итоге созданное электромагнитное поле в состоянии вывести из строя все электроприборы. Поэтому лучше создавать ее не в квартире, а где-то в более укромном и удаленном уголке гараж, мастерская и пр.

Если хотите заранее определить, насколько длинная дуга получится у вашей катушки или силу мощности необходимого блока питания, произведите следующие замеры: расстояние между электродами в сантиметрах разделите на 4,25, полученное число возведите в квадрат. Итоговое число и будет ваша мощность в Ваттах. И наоборот — чтобы выяснить расстояние между электродами, квадратный корень мощности необходимо умножить на 4, А прибор с блоком питания на один киловатт сможет сделать искру длиной в 1,37 метра.

Далее изучаем терминологию. Для создания столь необычного прибора нужно будет разбираться в узкоспециализированных научных терминах и единицах измерения. И чтобы не оплошать и все сделать верно, придется научиться понимать их смысл и значение. Вот некоторая информация, которая поможет:. Начинаем собирать детали. Выше мы уже писали, какие составляющие вам понадобятся для создания катушки Тесла в домашних условиях.

И если вы радиолюбитель, у вас непременно найдется что-нибудь из этого а то и все. Приобрести конденсатор небольшой емкости можно на радиорынке, в интернете или же снять со старого телевизора керамические конденсаторы.

Впрочем, если у вас золотые руки, можете и самостоятельно сделать их из алюминиевой фольги с помощью полиэтиленовой пленки. Для достижения максимальной мощности необходимо, чтобы первичный конденсатор полностью заряжался каждые пол цикла подачи энергии. Для источника питания в 60 Гц нужно, чтобы заряд происходил раз в секунду.

Если у первичной катушки слишком большой диаметр, можно разместить вторичную катушку внутри первичной. Выбор трансформатора. Создание первичного конденсатора. Проектировка разрядника.

Сделай своими руками трансформатор Тесла (Tesla coil)

В году я заинтересовался катушкой Тесла и решил построить свою. К сожалению, я потерял интерес к ней, прежде чем я смог её запустить. Через несколько лет я нашел свою старую катушку, немного пересчитал её и продолжил строительство. И снова я забросил ее.

Катушка Тесла своими руками – принцип работы и для чего она нужна. Схема , необходимые инструменты и материалы, пошаговая инструкция по.

Трансформатор Тесла своими руками, простейшая схема

В начале ХХ века электротехника развивалась бешеными темпами. Промышленность и быт получили такое количество электрических технических инноваций, что этого им хватило для дальнейшего развития еще на двести лет вперед. И если постараться выяснить, кому мы обязаны таким революционным рывком в области приручения электрической энергии, то учебники физики назовут десяток имен, безусловно, повлиявших на ход эволюции. Но ни один из учебников не может толком объяснить, почему до сих пор умалчиваются достижения Николы Теслы и кем был на самом деле этот загадочный человек. Тесла — это новая цивилизация. Ученый был невыгоден правящей элите, невыгоден и сейчас. Он настолько опередил свое время, что до сих пор его изобретения и эксперименты не всегда находят объяснение с точки зрения современнейшей науки. Он заставлял светиться ночное небо над всем Нью-Йорком, над Атлантическим океаном и над Антарктидой, он превращал ночь в белый день, в это время волосы и кончики пальцев у прохожих светились необычным плазменным светом, из-под копыт лошадей высекались метровые искры. Теслу боялись, он мог запросто поставить крест на монополии по продаже энергии, а если бы захотел, то мог бы сдвинуть с трона всех Рокфеллеров и Ротшильдов вместе взятых. Но он упрямо продолжал эксперименты, до тех пор, пока не погиб при таинственных обстоятельствах, а его архивы были выкрадены и местонахождение их до сих пор неизвестно.

Как сделать катушку тесла своими руками?

Трансформатор Тесла способен демонстрировать красивые электрические заряды. Они могут иметь большие величины и именно поэтому достаточно часто его используют как декоративное украшение в доме. Он имеет простую конструкцию, которую изготовить может практически каждый. Но вам необходимо помнить о том, что во время работы следует быть осторожным, так как работать вам придется с током.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.

Как сделать катушку Тесла своими руками?

Трансформатор Тесла изобрел знаменитый изобретатель, инженер, физик, Никола Тесла. С помощью этого устройства он пытался передавать электрическую энергию без проводов на большие расстояния. В году Никола Тесла продемонстрировал миру наглядные эксперименты по передаче энергии от одной катушки к другой. Посредством передачи тока высокого напряжения высокой частоты ученый мечтал обеспечить бесплатной электроэнергией любое здание, частный дом и прочие объекты. Но, к сожалению, из-за большого потребления энергии и низкой эффективности, широкого применения катушка Тесла так и не нашла.

Катушка Тесла своими руками

Наша рабочая модель самодельного трансформатора Тесла в действии. Описание: катушки Тесла- это простейший трансформатор, состоящий из двух катушек без общего сердечника. Вторичная высоковольтная обмотка содержит намного больше витков, порядка Трансформатор Тесла обладает коэффициентом трансформации в раз выше отношения числа витков вторичной обмотки к числу витков первичной. Выходное напряжение трансформатора Тесла может достигать нескольких миллионов вольт. Это напряжение в резонансной частоте способно создавать внушительные электрические разряды в воздухе, которые могут иметь значительную длину, в зависимости от мощности конечно. В году учёный создаёт резонансный трансформатор, позволяющий получать высокочастотное напряжение с амплитудой до нескольких миллионов вольт.

Кто вы, мистер Тесла? Трансформатор Тесла своими руками, простейшая схема. Тесла — это новая цивилизация. Ученый был невыгоден правящей.

Как сделать мини катушку тесла в домашних условиях: схема сборки трансформатор своими руками

В году я заинтересовался катушкой Тесла и решил построить свою. К сожалению, я потерял интерес к ней, прежде чем я смог её запустить. Через несколько лет я нашел свою старую катушку, немного пересчитал её и продолжил строительство. И снова я забросил ее.

Сегодня мы узнаем, как сделать катушку Тесла своими руками. Возможно, вы знаете об этом устройстве из компьютерных игр, кино, или шоу с применением эффектов этой мини катушки. Если убрать всю мистику, связанную с катушками Тесла и оставить лишь научные факты, то мы получим просто высоковольтный резонансный трансформатор, работающий без сердечника в домашних условиях. Чтобы не умереть со скуки от сухой теории, давайте перейдём сразу к практике. Также нам понадобится рамка для вторичной катушки, это может быть любой диэлектрический цилиндр диаметром примерно 5 см и длиной 20 см.

Никола Тесла – легендарная личность, причем о смысле некоторых его изобретений спорят и по сей день. Это катушка Тесла.

Евросамоделки – только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Главная Каталог самоделки Дизайнерские идеи Видео самоделки Книги и журналы Обратная связь Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров 5 новых самоделок! Перевел размеры, попробовал, вот, что получилось. Подробнее В конце статьи видео со звучание самодельного музыкального инструмента.

Сочетание нескольких физических законов в одном приборе воспринимается далёкими от физики людьми как чудо или фокус: вылетающие разряды, похожие на молнии, светящиеся вблизи катушки люминесцентные лампы, не подключённые к обычной электросети и т. При этом собрать катушку тесла своими руками можно из стандартных деталей, продающихся в любом магазине электротехники. Настройку устройства разумнее делегировать тем, кто знаком с принципами электричества, либо тщательно изучить соответствующую литературу.

Как сделать мини-катушку Тесла в домашних условиях

Если вы заинтересованы в создании собственной мини-катушки Тесла, то эта статья шаг за шагом покажет вам, как это сделать.

Сборка собственной мини-катушки Теслы — это очень практичный и увлекательный проект, в котором используются базовые материалы для создания необычного устройства, отлично подходящего для любителей науки и любителей любого возраста. В этом руководстве показано, как сделать мини-катушку Тесла в домашних условиях из основных материалов.

Никола Тесла был человеком со множеством загадок и архетипом того, что мы называем безумным ученым!

А ведь он был гениальным ученым, инженером и футуристом, разработавшим первую в мире гидроэлектростанцию ​​на Ниагарском водопаде в сотрудничестве с Джорджем Вестингаузом.

• Среди многих других изобретений он изобрел увеличительный передатчик и катушку Тесла.
• Внес решающий вклад в мир науки, который наполняет мир вокруг нас, и заработал около 700 патентов за свою жизнь.

В этой статье описывается:

• Что такое Tesla Coil
• Как это работает
• Вещи, которые нам нужны
• . Его использование
• Шаги, связанные с построением

9002 TESLA

. технологии в мире.

• Хотел создать устройство, которое помещалось бы в руке и могло бы получать биржевые котировки и телеграммы, которые были зашифрованы в его лаборатории.
• Много лет назад предложил идею современного смартфона.

Тесла изобрел знаменитую катушку Тесла – Высокочастотный аппарат, производящий ток очень высокого напряжения. Эта катушка построена со сложными схемами и поэтому широко используется.

Используемые материалы

• Эмалированная медная проволока
• Непроводящий цилиндрический объект, такой как труба из ПВХ или рулон картона
• Транзистор MJE3055T с радиатором или транзистор 2N2222 (NPN)
• Обычный провод раковины
• Конденсатор
• 9-В (или 5 В. Клеи
• Тефлоновая лента
• Винты, гайки и т. д.

*Ссылки на продукты являются партнерскими ссылками – ваша поддержка приветствуется

Инструкция по сборке

Шаги0063

Шаг 1 : Начнем с намотки вторичной обмотки. Этот шаг требует времени и терпения. В противном случае катушка не будет работать должным образом.

 Начните с прорези в верхней части трубы из ПВХ или любого другого непроводящего цилиндрического предмета и намотайте эмалированный медный провод (также называемый магнитным проводом).

Повторное использование магнитных проводов, присутствующих в двигателях, трансформаторах или катушках реле. Лучше использовать более тонкую проволоку, чтобы на трубе можно было разместить больше витков. Зачистите концы трубы, чтобы сделать электрические контакты.

Позаботьтесь о следующих вещах:

• Для достижения наилучших результатов намотайте катушки как можно туже.
• Убедитесь в отсутствии зазоров на перекрывающихся проводах во время намотки.
• Сделайте более 200 поворотов.
• Закрепите катушку лентой после нескольких оборотов, чтобы она оставалась прочной.

Шаг 2 : Далее необходимо намотать первичную обмотку на трубу из ПВХ в 3-4 витка. Один его конец подключен к транзистору, а другой электрический контакт остается открытым.

Шаг 3: Теперь вам просто нужно следовать схеме, приведенной в следующем разделе, и соответствующим образом собрать материалы.

ПРЕДУПРЕЖДЕНИЕ : Это устройство производит очень высокое напряжение, и необходимо убедиться, что именно вы делаете. Не прикасайтесь к катушке в любой момент, когда переключатель включен.

Описание схемы

Компоненты схемы:

• Выключатель
• Батарея 9 В
• Светодиодная лампа
• 2N2222A Транзистор
• Сопротивление 22 кОм
• Соединительный провод
• Магнитный провод 22 SWG

Подсоедините сопротивление к клемме базы 2 Ом. Как упоминалось ранее, один конец вторичной катушки должен быть соединен с транзистором, а другой конец должен быть оставлен открытым.

Подсоедините клемму аккумулятора к первичной обмотке и базе транзистора через переключатель ВКЛ/ВЫКЛ, как показано на принципиальной схеме.

Подключите светодиодную лампочку для индикации уровня колеблющихся импульсов. Теперь перепроверьте все соединения.

Из-под вторичного змеевика медленно поднимите первичный змеевик к верхней части трубы. Остановитесь там, где светодиодная лампа имеет максимальное свечение. Если ваша лампочка вообще не светится, попробуйте переключить соединения на первичную катушку. Отметьте это место кусочком скотча и приклейте первичную обмотку навсегда.

Принцип работы

Катушка Тесла предназначена для получения очень высокого выходного напряжения на основе принципа, называемого резонанс . Для достижения резонанса первичная катушка имеет внутри себя большое количество электрического потока, который, в свою очередь, в нужное время передает вторичной катушке, чтобы максимизировать энергию. Мы можем связать это с определением идеального момента, чтобы столкнуть кого-то с качелей, чтобы он прыгнул как можно выше.

Теория катушки Тесла

Фундаментальная теория работы катушки Тесла электромагнитная индукция . Это означает, что небольшой ток возникает, когда проводник помещается в переменное магнитное поле. В случае этого устройства вторичная катушка действует как проводник, а первичная катушка создает переменное магнитное поле.

Как работает катушка Тесла

• В катушке Теслы используется радиочастотный преобразователь. Батарея подключена к первичной катушке, а вторичная катушка подключена слабо, так что возникает резонанс. Параллельное соединение конденсатора с радиочастотным трансформатором действует как LC-контур. Это схема настройки, которая индуцирует сигналы на определенных частотах.

• Конденсатор заряжается высоким напряжением, создаваемым трансформатором, которое разрушает воздух искрового промежутка, когда он достигает точки насыщения. Конденсатор генерирует огромное значение электрического потока через катушку Тесла, что приводит к высокому выходному напряжению.

Использование мини-катушек Теслы

Несмотря на то, что в наши дни не так много практических применений катушек Тесла, мы видим их во многих отраслях из-за простоты их работы для генерации высокого напряжения. Несмотря на то, что их заменили современные технологии в беспроводной телеграфии, радиопередатчиках, телевидении и т. д., они все еще используются во многих секторах.

Катушки Тесла широко используются в нефтегазовой промышленности, строительстве и т. д., они до сих пор инициируют сгорание топлива в транспортных средствах в качестве свечей зажигания. Они также используются для обнаружения утечек газа.

Опасны ли мини-катушки Теслы?

Напряжение переменного тока, создаваемое катушкой Теслы, не проходит через наши тела из-за его высокой частоты. Никакой боли не ощущается, но это может привести к серьезному повреждению нервов и тканей при прямом контакте с дугами. Таким образом, они являются опасным устройством, и при их сборке и последующем использовании необходимо соблюдать все меры предосторожности.

Отказ от ответственности : Этот пост содержит партнерские ссылки с Amazon. Партнерская ссылка означает, что при покупке по ссылке, представленной на этой странице, я получу небольшую реферальную плату БЕЗ каких-либо дополнительных затрат для вас. Я очень ценю ваше понимание и поддержку.

Беспроводная мощность с катушкой Тесла своими руками

Хотите зажечь лампочку без проводов или зарядить сотовый телефон, не подключая его к сети. Это легко сделать, если вы сделаете собственную катушку Тесла. Вот как.

Дрю Пол | 04 апреля 2018 г.

Смотреть этот веб-семинар

Если у вас есть смартфон новой модели, он, вероятно, оснащен встроенной беспроводной зарядкой. Ходят даже разговоры о том, что в будущем электромобили получат беспроводную зарядку. Представьте, что когда-нибудь у вас будет дом без розеток и проводов, где все просто работает. Это не магия, это не тайна, это наука!

Николе Тесле обычно приписывают изобретение беспроводной передачи энергии, хотя некоторые теории предполагают, что эта технология существовала еще в Древнем Египте. В любом случае мы можем почтить имя великого изобретателя, собрав дома катушку Тесла своими руками. Эта катушка будет достаточно мощной, чтобы беспроводным способом зажечь лампочку и даже создать мини-молнии, которые искрят с поверхности.

ПРЕДОСТЕРЕЖЕНИЕ : Не используйте этот прибор рядом с людьми с кардиостимуляторами, чувствительной электроникой или легковоспламеняющимися материалами.

Как это работает

Для беспроводной передачи электроэнергии требуется система, которая преобразует низкое напряжение в высокое и одновременно очень быстро включается и выключается. Это то, что мы строим.

Электрическое напряжение в несколько вольт подается на одну сторону катушки провода и на заземленный конденсатор, подключенный к отрицательной стороне источника питания. Другая сторона катушки подключена к коллектору транзистора. При подключении к источнику питания конденсатор начинает заряжаться, а катушка начинает излучать электромагнитное поле. Эта катушка затем помещается вокруг второй катушки с большим количеством витков провода меньшего сечения, который создает трансформатор, преобразующий низкое входное напряжение в очень высокое напряжение во второй катушке. Затем эта вторичная катушка подключается как к резистору, подключенному к источнику питания, так и к базе транзистора, который затем перекрывает подачу тока на первую первичную катушку.

Эта конфигурация схемы создает петлю обратной связи, которая автоматически включается и выключается сотни раз в секунду, создавая электрическое поле высокого напряжения и высокой частоты, способное передавать беспроводное электричество.

Вот детали, которые вам понадобятся:

Кол.	Деталь
1	Макетная плата (A-J/1-17)
1	Транзистор MJE30 с нагревателем0258
3	104,1 мкФ Керамические конденсаторы
1	Резистор 1K
8 1	Ga Изолированный медный провод, ~ 1,5 фута.
1	Труба ПВХ диам. 2″ x 2,5″.
1	(AWG 27 Изолированные магнитные0258	Jumper Wires
1	12v/1A Power Supply
2	8″ x 10″ Plexiglass Sheets
4	5/15″ Threaded Rod
16	5/16 ″ гайки
16	5/16 ″ шайбы
8	5/16 ″ Результа Пол также сделал набор из всех доступных компонентов. Также возьмите электрическую схему здесь. Обмотка катушки , чтобы начать, нам нужно. Для этого вам нужно быть точным и точным, иначе катушки не будут работать должным образом. 1.) Сначала мы сделаем нашу первичную катушку. Мы обмотаем нашу короткую 2,5-дюймовую трубу из ПВХ изолированным медным проводом 16-го калибра, сделав три оборота на расстоянии около 1/4 дюйма друг от друга. Закрепите проволоку скотчем, затем зачистите концы. 2.) Затем мы возьмем наш 2-дюймовый ПВХ и выровняем магнитную проволоку примерно на 1/4 дюйма от дна и закрепим ее лентой, оставив несколько дополнительных дюймов на конце. 3.) Следующая часть утомительна, так что располагайтесь поудобнее. Теперь мы обмотаем магнитную проволоку несколько сотен раз, пока не достигнем примерно 1/4 дюйма от вершины. Обязательно наматывайте плотно, прямо и без зазоров между витками. Кроме того, не забудьте добавить кусок ленты через каждый дюйм или около того, чтобы все было надежно. 4.) Как только вы дойдете до верха, оставьте пару дюймов дополнительной проволоки, обрежьте и зачистите оба конца, слегка отшлифовав концы проволоки. Затем вы можете закрепить обмотку, обмотав ее лентой сверху вниз. 5.) Наконец, вставьте зачищенный конец провода между верхней частью ПВХ и 3-дюймовой шайбой и закрепите клеем. Это будет действовать как ваша вторичная катушка и колпачок передатчика. Построить цепь 1.) Сначала установите три ножки транзистора в слоты макетной платы E1, E2 и E3 так, чтобы радиатор и передняя часть транзистора были обращены назад к слоту F. 2.) Далее , вставьте три конденсатора в слоты h24/h27, I14/I17 и J14/J17 соответственно так, чтобы они были параллельны. 3.) Теперь соедините первую ножку транзистора с одной стороной наших конденсаторов с помощью перемычки. Подсоедините один конец перемычки к разъему D1, а другой — к F14. 4.) Затем мы подключим перемычку с другой стороны наших конденсаторов туда, где будет наша земля. Подсоедините один конец перемычки к разъему F17, а другой конец к разъему D5. 5.) Вставьте один конец резистора в тот же столбец, слот C5, а другой конец резистора подключите к базе транзистора, вставив его в слот C3. 6.) Затем подключите последнюю перемычку к разъему A5, а другой конец к разъему B11. Это позволит нам подключиться к нашей первичной катушке. 7.) Теперь вы можете вставить вторичную катушку в первичную, удерживая ее по центру. Нижний провод вашей первичной катушки можно вставить в слот A11. Верхний провод от вашего основного может быть подключен к разъему A2. Подключите вторичную катушку, вставив нижний провод в гнездо A3 и базу транзистора. Прежде чем продолжить, проверьте все соединения. 8.) Наконец, подсоедините плюс источника питания (+) к разъему B5, а минус блока питания (-) к разъему B1. 9.) Теперь вы можете тщательно проверить свою схему, подключив ее на мгновение. ПРИМЕЧАНИЕ : Во избежание перегрева включайте катушку Тесла только на короткое время, не более 20 секунд. Сборка корпуса Этот корпус также важен для изоляции катушки от легковоспламеняющихся материалов и чувствительной электроники, а также для удержания катушки в вертикальном положении и обеспечения платформы для экспериментов. 1.) Сначала установите шайбу, гайку и торцевую заглушку на каждый резьбовой стержень. Затем вы можете просверлить отверстие диаметром 5/16 дюйма в каждом углу листов плексигласа. 2.) Вставьте четыре стержня в отверстия в одном из листов плексигласа и добавьте шайбу и гайку для закрепления, создавая основание корпуса. 3.) Поместите схему и катушку поверх листа, убедившись, что они расположены по центру, и снимите клейкую подложку с макетной платы, чтобы прикрепить ее к платформе. 4.) Добавьте гайку и шайбу на каждый из стержней, поместите второй лист плексигласа сверху и отрегулируйте так, чтобы катушка плотно удерживалась на месте. После закрепления добавьте дополнительную шайбу и гайку к каждому стержню, затяните и добавьте к каждому торцевую заглушку. 5.) Теперь ваш корпус готов, и ваша катушка Тесла готова к использованию! Попробуйте! Теперь, когда ваша катушка Тесла готова, вы можете приступить к экспериментам. Теперь вы можете подключить питание и наблюдать, как люминесцентные лампы загораются, как по волшебству, когда-то помещенные рядом с катушкой. Наблюдайте, как летят искры, когда рядом с катушкой находятся металлические предметы (будьте осторожны!) или используйте цифровой мультиметр для наблюдения за полем высокого напряжения на разных расстояниях от вашей катушки. Вы даже можете настроить свою катушку, поднимая или опуская первичную катушку. чтобы увидеть эффекты различного позиционирования. Хотите пойти дальше? Добавьте резистор к светодиоду, чтобы создать собственную лампочку с беспроводным питанием. Вы даже можете поэкспериментировать с беспроводными зарядными катушками, чтобы создать собственное беспроводное зарядное устройство для мобильных устройств. Возможности безграничны! Какие реальные приложения эта технология имеет? Как можно использовать эту технологию в будущем? Что вы будете делать со своей катушкой Easy Tesla? Попробуйте этот проект и дайте нам знать, как у вас получается, разместив фотографии, комментарии и вопросы в разделе комментариев ниже! [Все изображения предоставлены Drew Paul / Drew Paul Designs]  ТЕГИ: Аккумуляторы/накопители энергии Производитель бытовой электроники/гаджеты Freak Electronics Мини-катушка Тесла своими руками – RMCybernetics Целью этой конструкции было получение максимально возможного напряжения (или самой длинной дуги) от одного автономного устройства. Эта катушка работает от аккумуляторов SLA 12В или 24В. Пара автомобильных катушек зажигания используется для обеспечения около 20 кВ для зарядки конденсаторной батареи. Катушки зажигания управляются прямоугольным сигналом переменной частоты от микросхемы синхронизации 555 и четырех больших транзисторов (2N3055). Входное напряжение 12 – 24 В пост. тока Потребляемая мощность Макс. 250 Вт Максимальная длина дуги 25см Выходное напряжение (прибл.) 250 кВ Первичный трансформатор 2 параллельные автомобильные катушки зажигания – 20 кВ Конденсатор ММС 20 кВ Искровой разрядник Трубы 5 x 6 мм, разные Первичные витки 850 Второстепенные витки 850 Дополнительная высота 40см Вторичная ширина 5см Верхняя загрузка Сфера 10 см Особенности Терминал плазменного/пламенного разряда Питание от батареи Полностью портативный Переменная муфта Базовое управление питанием Трубка от отверстия в верхней части сферы и вниз внутри вторичной катушки используется для подачи газа для формирования плазменного электрода. Используя газообразный бутан и воздух, голубое пламя можно использовать в качестве интересного разрядного терминала. Нагретые выбросы CO 2 обеспечивают канал низкого давления для проведения электричества легче, чем воздух. Это создает большой столб плазмы над пламенем. При определенных скоростях разряда искрового промежутка столб плазмы можно сделать похожим на стабильное образование двойной спирали. Небольшие количества других газов, таких как неон или гелий, могут быть смешаны с бутаном для получения немного других цветов и эффектов. Таблица ниже должна помочь вам найти некоторые компоненты, необходимые для этого проекта. Компонент Максимальное напряжение Источник Катушки зажигания ~20 кВ Нажмите здесь Блок конденсаторов 20кВ Нажмите здесь Высоковольтный диод 30кВ Нажмите здесь Силовой транзистор 400В Нажмите здесь Неон/Гелий н/д СТ Газ Цепь управления н/д Нажмите здесь Больше фотографий плазмы Конденсаторная батарея  – Конденсатор, использованный в этом проекте, был изготовлен путем объединения большого количества конденсаторов с меньшим номиналом. При последовательном соединении меньших конденсаторов общее напряжение, которое они выдерживают, увеличивается. Для получения большей накопительной емкости (емкости) конденсаторы можно соединить параллельно. Этот тип батареи конденсаторов известен как MMC (Multi Mini Capacitors). В следующей версии этого проекта будут использоваться специально разработанные большие импульсные разрядные конденсаторы. Эти конденсаторы могут быть более эффективными, чем MMC, но они могут быть дорогими и их трудно найти. Первичный трансформатор  — для этой конструкции используются катушки зажигания (индукционные катушки), полученные на свалке. Старые катушки зажигания обеспечивают очень дешевый способ генерирования высокого напряжения для зарядки конденсатора. Повышение напряжения в катушке зажигания не определяется соотношением витков, как в обычных трансформаторах. Вторичное напряжение зависит от скорости изменения тока в первичной обмотке. Старые катушки зажигания, например, со свалки, могут работать не так хорошо, как новые. Со временем изоляционное масло внутри корпуса становится менее эффективным и может привести к возникновению внутренней дуги. Это может повредить транзисторы и схему управления, сделав их бесполезными Цепь управления — Цепь управления основана на простом генераторе на микросхеме таймера NE555. Импульсы прямоугольной формы отправляются на набор из четырех мощных транзисторов 2N3055, установленных на большом радиаторе. Эти транзисторы могут довольно быстро переключать большое количество энергии, но они могут быть чувствительны к скачкам напряжения, вызванным обратной связью в цепи или неисправными катушками зажигания. Схема драйвера катушки зажигания, показанная ниже, показывает, как сигнал от микросхемы 555 предварительно усиливается, чтобы можно было эффективно управлять большой массивом транзисторов. Использование транзисторов 2N3055 таким образом не идеально, но это то, что у нас было в то время для проекта. Современные IGBT-транзисторы намного эффективнее и менее склонен к выходу из строя из-за скачков напряжения. Выходной сигнал катушек зажигания выпрямляется (преобразуется в постоянный ток с помощью диодов), чтобы он мог заряжать батарею конденсаторов C1, показанную ниже. Катушки – Первичная катушка просто сделана из 2 мм эмалированного медного провода, намотанного на пластиковую подставку. Всего витков шесть, но при настройке соединение происходит примерно на 4,5 витка. Вторичная катушка намотана из эмалированной медной проволоки диаметром 0,4 мм вокруг пластиковой дренажной трубки. Безопасность – К конденсатору прикреплен переключатель короткого замыкания, который активируется длинной пластиковой рукояткой. Это используется для того, чтобы убедиться, что конденсатор полностью разряжен и не может перезаряжаться во время выполнения каких-либо ручных настроек. Также имеется переключатель для отключения питания от катушек зажигания, который активируется с помощью изолирующего шнура. Специальные функции  – Этот проект имеет несколько дополнительных функций по сравнению с обычной катушкой Теслы. Оставить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Меню Поиск:
