Как сложить чертежи по ГОСТу для подшивания

Знание о том, как правильно сложить чертеж, понадобится при работе с проектными документами и другими важными бумагами. Чтобы описать эту процедуру употребляют термин «фальцовка». Он произошел от немецкого слова «falzen», которое обозначает глагол «сгибать».  Узнать о том, как сворачивать документацию, можно из сведений, прописанных в Государственном стандарте. В нем установлены правила совмещения бумажных листов с формата А0, А1  и по А3.

Требования Госстандарта

Фальцовку применяют для правильного складывания чертежей по ГОСТу. Это делают для того, чтобы вся бумага была одинакового масштаба. За счет этого метода можно также складывать а3 в а4 книжки, брошюры, разные распечатки и пр. С ними работают несколькими способами: комбинированным, параллельно-поперечным и перпендикулярно-продольным.

Фальцевание делают вручную или на специальном оборудовании. Чтобы сложить лист ручным способом, понадобится аккуратность и осторожность. Механический метод применяют в типографиях, где установлена автоматизированная техника. Сохранность документов определяют 2 разновидностями фальцовки:

• брошюровка;
• для папок.

О том, как правильно складывать чертежи вручную, указано в Госстандарте. Этот способ более точный, но оборудование тоже дает хорошие результаты.

Распределение в папки

Чтобы знать, как складывать чертежи по ГОСТу в стандартную папку, достаточно узнать пару простых правил. Как правило, для этого применяют шаблон размера 21х29,7 см. Поэтому для быстрых измерений подойдет лист не А1, а фарматированный в А4, и по нему делать замеры. Его параметры составляют 21х29,7 см.

Перед тем, как сложить и согнуть чертеж А1, лучше взять линейку и загибать ею бумагу по линии. Это особенно удобно, если страниц много.

Брошюрование

Как правильно складывать чертежи для подшивания? Для этого используют метод брошюрования, который стоит рассмотреть детальнее на примерах:

1. А0. Правый край внизу разделяют на 4 равные части (по 19 см). Оставшийся отрезок делят напополам. В верхнем уголке с левой стороны отмечают 10,5 см и делают загиб. Затем фальцуют «гармошкой». Основные надписи должны быть с лицевой стороны. Последовательность наглядно показана на схеме.

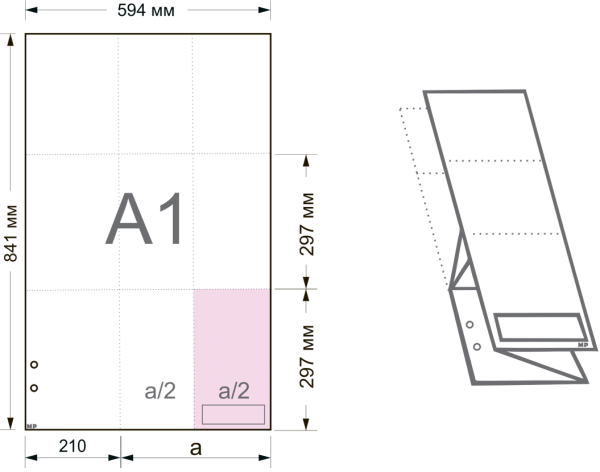

2. Формат А1. По горизонтальной линии правый край внизу делят на 2 части (по 19 см), в левом отмеряют 21 см, отрезок между ними сворачивают напополам. В углу, который расположен в верхней части, понадобится отмерить 1 отрезок (29,7 мм). В левом, расположенном внизу отгибают 10,5 см. Далее фальцевание делают так же, как для А0.

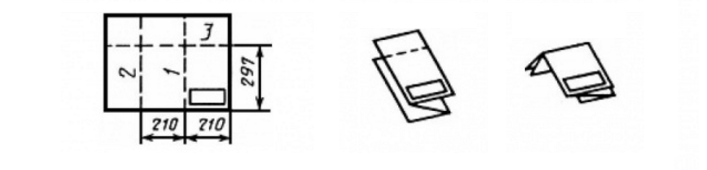

3. Формат А2. По горизонтали отмечают 21 см, остаток можно разделить поровну, вверху отмеряют 29,7 см. Верхний уголок слева отгибают на 10,5 см, далее фальцуют последовательно: сначала продольно, затем поперечно. В вертикальном положении наверху стоит отмерить 297, с левой стороны – 105, с правой – 190 мм. Верхний уголок слева загибают и складывают по схеме.

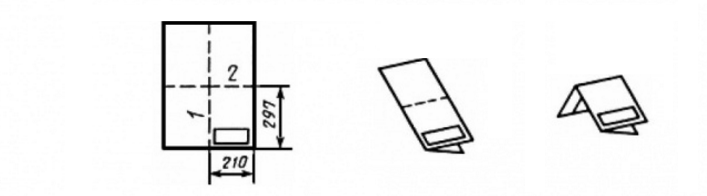

4. Формат А3. Здесь по горизонтали вверху отмеряют 29,7 мм, слева – 10,5 см, справа – 19 см. Далее фальцуют так же, как на примере любого предыдущего формата. Фальцуется идентично описанным выше алгоритмам.
5. А4. Для этих листов не нужна отдельная фальцовка.

Бумагу больших размеров подшивают, если в дипломные и курсовые работы входят схематические рисунки и пр. После сдачи их оставляют в архиве помещений, обозначают порядковым номером для учета. Чтобы правильно фальцевать, стоит придерживаться стандартных показателей (А4).

Если соблюсти правила и руководствоваться схемами, можно быстро разобраться в том, как свернуть приложение к диплому.

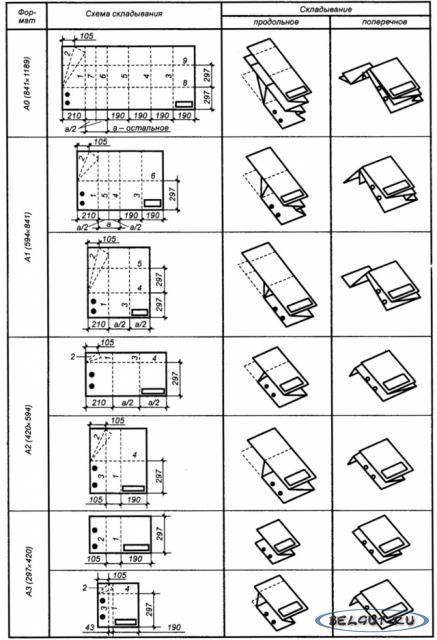

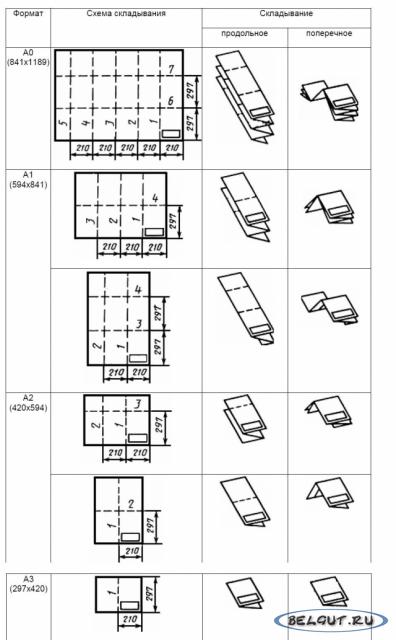

Примеры и схематические картинки

А0 сложнее всего поддается фальцеванию из-за больших размеров. Чтобы все получилось правильно и сложенный лист выглядел аккуратно, важно придерживаться того алгоритма, который показан на картинках. Начинают справа, там, где расположено название. Здесь намечают ширину 21 см. В А0 входит 5 полноразмерных отрезков и один немного покороче. Каждый из них понадобится загнуть, чтобы получилась «гармошка». Все действия показаны на рисунке.

Если все будет сложено правильно, то самый короткий отрезок остается снизу, а подпись – с лицевой стороны.

А1 по ГОСТу фальцуют 2 методами, которые указаны схематически. Здесь тоже применяют складывание «гармошкой». При этом короткая часть должна быть справа листа А1. Для А2 также предусмотрено 2 способа: горизонтальный и вертикальный. В А3 по горизонтали снизу измеряют 210, вверху – 297 мм. Вертикаль снизу составляет 210 мм. В листах А3 для подшивки фальцевание поочередное.
