Как устроен Транзистор (физический аспект) | ScArtproject

Купить транзисторы вы можете на Aliexpress оптом

Доброго времени суток. В своем блоге я перешел к рассмотрению транзистора по одной причине. В дальнейшем мы часто будем затрагивать радиоэлектронику, включая пайку схем. И знать как устроен транзистор, я считаю — это необходимо. Тем более в наше время транзисторы везде, во всех электронных приборах. На работе транзистора основаны процессоры, микросхемы и многое другое.

P.S. Также в скором будущем мы будем делать свой полноценный процессор, а точнее Битовый Сумматор, который без знания работы транзистора не представляет интереса.

Начнем..

Вот так выглядят транзистор

Состав транзистора — это кремниевые, реже германиевые пластины. Также производят из  нитрида галлия(высокое качество, дорого в производстве). Полный список можете найти в интернете.

Основной принцип работы транзистора прост: в одном случае транзистор пропускает ток, когда на Базу подается напряжение, в другом не пропускает, когда База остается нетронутой.

Схематичное представление транзистора

Сейчас все разберем по порядку. Транзисторы бывают полевыми (от слова поле) и Биполярными (Би — значит «2»). На рисунке выше изображен Биполярный транзистор. (Полярный разберем чуть позднее, но смысл у него тот же).

Биполярные транзисторы бывают n-p-n и p-n-p переходы (n — negative[электронный], p — positive [дырочный]). Для определенности рассмотрим n-p-n переход.

n-p-n

1.Из Базиса (области «p») электроны диффундируют (Диффузия)  в области «n» слева и справа. Т.е. дырки в электронную, а электроны в дырочную. На границе между переходами образуется поле, создаваемое зарядами «+» и «-«. Таким образом, процесс диффузии останавливается и создается баланс между электронами и дырками.

2.Если к n и n частям подвести ток, то каким бы не было направление тока, он течь не будет(точнее будет, так как ничего идеального нет, но он будет ничтожно мал). Рассмотрим почему:

При подключении к ЭДС таким образом, как на рисунке  (рассмотрим левую часть) ток начнет течь от «+» к «-«, т. е. дырки в левой «n» зоне начнут заполнятся электронами, следовательно в левой части «p» зоны появятся положительные ионы, которые создадут запирающее напряжение, из-за которого ток не пойдет. Т.е. наш ток от батареи пытается течь по часовой стрелки, а транзистор против часовой.

Конечно, если подать достаточно большое напряжение, то произойдет пробой, в результате чего ток потечет, но транзистор станет непригодным. Чтобы этого не произошло, надо читать инструкцию к транзистору, в котором написано максимальное работоспособное напряжение.

Аналогичная ситуация, если подсоединить батарею наоборот. Только тогда ток, создаваемый ЭДС потечет против ч.стрелки, а в транзисторе поле будет направлено в др сторону.

3. Теперь подключим к третьей ножке (Базе) ток.

В таком случае между n — p переходом исчезнет барьер и потечет ток, отсюда следует, что и у p — n перехода уйдет сдерживающее поле, тогда и по большой цепи, и по малой потекут электроны.

Полевой транзистор

Быстренька пройдемся по полевому транзистору.

1.У полевого транзистора также 3 части: Исток(откуда идут электроны), Сток(куда текут электроны), Затвор(пластина с электронными дырками).

Когда затвор не замкнут в цепи, то электроны могу спокойно течь против тока и никто им не мешает. (против , потому что ток течет от «+» к «-«, а электроны от «-» к «+»)<почему так, читайте внизу>

2. Если замкнуть затвор

На пластине затвора образуются избытки электронов. (Пластины обрамлены диэлектриком) Отсюда на нижней пластине  — излишки положительных ионов, что препятствует протеканию тока. И только некоторым электронам это удается. Аналогично с биполярными транзисторами (БТ).

Надеюсь я понятным языком объяснил устройство-работу транзисторов. Как и всегда вы можете писать свои предложения и вопросы в комментариях.

П.С. Почему электроны, частицы несущие заряд, при протекании тока, идут от «-» к «+», а ток течет от «+» к «-» ?

Отв: Благодаря Лейденским ученым, Вольту и др. мы узнали о существовании тока, и когда его открыли, то предписали, что он течет от + к — (условно). Но электрон открыли гораздо позднее (1897г). А к моменту открытии тока не было известно  о частице несущей заряд.

Источники:

– Школа

– ScArtProject.ru

Как устроен транзистор и как он обозначается

Транзистор на пальцах

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.

В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

Делятся эти девайсы на полевые и биполярные.

В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения).

На схемах эмиттер – со стрелочкой, а база обозначается как прямая площадка между эмиттером и коллектором.

Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.

Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль “Писец Нам Писец” (PnP).

Короче, транзистор позволяет слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.

Как работает транзистор [ПРОСТО И КРАТКО]

Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. Полупроводниковые транзисторы пришли на смену морально устаревшим ламповым, которые устанавливались в старые телевизоры. Для изготовления полупроводниковых моделей ранее использовался германий, но сферы его применения ограничены из-за чувствительности к температурным колебаниям. На смену германию пришел кремний, т.к. кремниевые детали стоят дешевле германиевых и более устойчивы к скачкам температуры. Транзисторы небольшой мощности изготавливают в прямоугольных корпусах из полимерных материалов или в металлических цилиндрических.

В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.

Транзисторы

Устройство транзисторов

Наиболее популярный вид полупроводникового транзистора – биполярный. В устройство транзистора этого типа входит монокристалл, разделенный на 3 зоны: база (Б), коллектор (К) и эмиттер (Э), каждая из которых имеет свой вывод.

  • Б – база, очень тонкий внутренний слой;
  • Э – эмиттер, предназначается для переноса заряженных частиц в базу;
  • К – коллектор, составляющая, которая имеет тип проводимости, одинаковый с эмиттером, предназначена для сбора зарядов, поступивших с эмиттера.

Типы проводимости:

  • n-типа – носителями зарядов являются электроны.
  • p-типа – носители зарядов – положительно заряженные «дырки».

Требуемый тип проводимости достигается путем легирования различных частей кремниевого монокристалла. Легирование – это добавление в состав материала различных примесей для улучшения физических и химических свойств этого материала. Транзисторы по типу проводимости раздаются на два типа: n-p-n и p-n-p.

Принцип работы транзистора

Транзистор работает в режимах «Открыто» и «Закрыто». Рассмотрим, как работает транзистор биполярного типа на уровне «чайников», и на каких физических процессах основано его функционирование. В таком транзисторе коллектор и эмиттер сильно легированы, база тонкая, содержит малое количество примесей.

Простое изложение принципа работы биполярного транзистора:

  • Подключение к зажимам одноименного напряжения к эмиттеру и базе (p подсоединяется к «+», а n – к «-») приводит к появлению тока между эмиттером и базой. В базе образуются носители зарядов. Чем выше напряжение, тем больше количество носителей зарядов появляется в базе. Ток, подаваемый на базу, называется управляющим.
  • Если к коллектору подключить обратное напряжение (n-коллектор подключается к плюсу, p-коллектор – к минусу), то между эмиттером и коллектором появится разница потенциалов, и между ними потечет ток. Чем больше носителей заряда скапливается в базе, тем сильнее будет ток между коллектором и эмиттером.
  • При увеличении управляющего напряжения на базе растет ток «эмиттер-коллектор». Причем несущественный рост напряжения приводит к значительному усилению тока «эмиттер-коллектор». Этот принцип используется при производстве усилителей.

Если к эмиттеру и базе подключают напряжение, противоположное по знаку, ток прекращается, и транзистор переходит в закрытое состояние.

Кратко принцип работы полупроводникового транзистора можно изложить так: при подключении к зажимам эмиттера и базы напряжения одноименного заряда прибор переходит в открытое состояние, при подключении к этим выводам обратных зарядов транзистор закрывается.

Как работает транзистор – видео


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Принцип действия транзистора, внутреннее устройство и основные характеристики транзисторов. Как устроен транзистор

Транзистор – прибор, работающий на полупроводниках с электронной начинкой. Он предназначен для превращения и усиления электрических сигналов. Различают два вида приборов: и униполярный транзистор, или полевой.

Если в транзисторе одновременно работают два вида носителей заряда – дырки и электроны, то он называется биполярным. Если в транзисторе работает только один тип заряда, то он является униполярным.

Представьте себе работу обыкновенного водяного крана. Повернули задвижку – поток воды усилился, повернули в другую сторону – поток уменьшился или прекратился. Практически в этом и заключаются принципы работы транзистора. Только вместо воды через него течет поток электронов. Принцип действия транзистора биполярного типа характерен тем, что через этот электронный прибор идут два вида тока.

Они подразделяются на большой, или основной и маленький, или управляющий. Причем мощность управляющего тока влияет на мощность основного. Рассмотрим Принцип работы его отличается от других. В нем проходит лишь один которого зависит от окружающего

Биполярный транзистор делают из 3-х слоев полупроводника, а также, самое главное, из двух PN-переходов. Следует отличать PNP и NPN переходы, а, значит, и транзисторы. В этих полупроводниках идет чередование электронной и дырочной проводимости.

Биполярный транзистор имеет три контакта. Это база, контакт, выходящий из центрального слоя, и два электрода по краям – эмиттер и коллектор. По сравнению с этими крайними электродами прослойка базы очень тонкая. По краям транзистора область полупроводников не является симметричной. Для правильной работы данного прибора полупроводниковый слой, расположенный со стороны коллектора, должен быть пусть немного, но толще по сравнению со стороной эмиттера.

Принципы работы транзистора основаны на физических процессах. Поработаем с моделью PNP. Работа модели NPN будет подобной, за исключением полярности напряжения между такими основными элементами, как коллектор и эмиттер. Она будет направлена в противоположную сторону.

Вещество Р-типа содержит дырки или же положительно заряженные ионы. Вещество N-типа состоит из отрицательно заряженных электронов. В рассматриваемом нами транзисторе количество дырок в области Р намного больше количества электронов в области N.

При подключении источника напряжения между такими частями, как эмиттер и коллектор принципы работы транзистора основаны на том, что дырки начинают притягиваться к полюсу и собираться возле эмиттера. Но ток не идет. Электрическое поле от источника напряжения не доходит до коллектора из-за толстой прослойки полупроводника эмиттера и прослойки полупроводника базы.
Тогда подключим источник напряжения уже с другой комбинацией элементов, а именно между базой и эмиттером. Теперь дырки направляются к базе и начинают взаимодействовать с электронами. Центральная часть базы насыщается дырками. В результате образуется два тока. Большой – от эмиттера к коллектору, маленький – от базы к эмиттеру.

При увеличении напряжения в базе в прослойке N будет еще больше дырок, увеличится ток базы, немного усилится ток эмиттера. Значит, при малом изменении тока базы достаточно серьезно усиливается ток эмиттера. В результате мы получаем рост сигнала в биполярном транзисторе.

Рассмотрим принципы работы транзистора в зависимости от режимов его работы. Различают нормальный активный режим, инверсный активный насыщения, режим отсечки.
При активном режиме работы эмиттерный переход открыт, а коллекторный переход закрыт. В инверсионном режиме все происходит наоборот.

Что означает название “транзистор”

Транзистор не сразу получил такое привычное название. Первоначально, по аналогии с ламповой техникой его называли полупроводниковым триодом . Современное название состоит из двух слов. Первое слово – «трансфер», (тут сразу вспоминается «трансформатор») означает передатчик, преобразователь, переносчик. А вторая половина слова напоминает слово «резистор», – деталь электрических схем, основное свойство которой электрическое сопротивление.

Именно это сопротивление встречается в законе Ома и многих других формулах электротехники. Поэтому слово «транзистор» можно растолковать, как преобразователь сопротивления. Примерно так же, как в гидравлике изменение потока жидкости регулируется задвижкой. У транзистора такая «задвижка» изменяет количество электрических зарядов, создающих электрический ток. Это изменение есть не что иное, как изменение внутреннего сопротивления полупроводникового прибора.

Усиление электрических сигналов

Наиболее распространенной операцией, которую выполняют транзисторы , является усиление электрических сигналов . Но это не совсем верное выражение, ведь слабый сигнал с микрофона таковым и остается.

Усиление также требуется в радиоприеме и телевидении: слабый сигнал с антенны мощностью в миллиардные доли ватта необходимо усилить до такой степени, чтобы получить звук или изображение на экране. А это уже мощности в несколько десятков, а в некоторых случаях и сотен ватт. Поэтому процесс усиления сводится к тому, чтобы с помощью дополнительных источников энергии, полученной от блока питания, получить мощную копию слабого входного сигнала. Другими словами маломощное входное воздействие управляет мощными потоками энергии.

Усиление в других областях техники и природе

Такие примеры можно найти не только в электрических схемах. Например, при нажатии педали газа увеличивается скорость автомобиля. При этом на педаль газа нажимать приходится не очень сильно – по сравнению с мощностью двигателя мощность нажатия на педаль ничтожна. Для уменьшения скорости педаль придется несколько отпустить, ослабить входное воздействие. В этой ситуации мощным источником энергии является бензин.

Такое же воздействие можно наблюдать и в гидравлике: на открытие электромагнитного клапана, например в станке, энергии, идет совсем немного. А давление масла на поршень механизма способно создать усилие в несколько тонн. Это усилие можно регулировать, если в маслопроводе предусмотреть регулируемую задвижку, как в обычном кухонном кране. Чуть прикрыл – давление упало, усилие снизилось. Если открыл побольше, то и нажим усилился.

На поворот задвижки тоже не требуется прилагать особых усилий. В данном случае внешним источником энергии является насосная станция станка. И подобных воздействий в природе и технике можно заметить великое множество. Но все-таки нас больше интересует транзистор, поэтому далее придется рассмотреть…

Усилители электрических сигналов

С каждым годом появляется все больше и больше электронных средств, а они часто ломаются. На ремонт уходит немало средств, порой, достигая до 50 процентов от стоимости аппарата. И что досадно, некоторые из этих поломок можно было устранить самому, имея начальные знания о том, как работает транзистор. Почему он? Именно транзисторы чаще всего выходят из строя.

Виды транзистора

Чтобы легче разобраться в работе транзистора, необходимо иметь представление о нем. Он является полупроводником, что указывает на его способность проводить ток в одном направлении и не пропускать в другом. Чтобы достичь таких характеристик используются разные способы изготовления. Все эти приборы по своему характеру работы делятся на две группы :

  1. биполярные
  2. полярные

Хотя и те и другие относятся к одному классу – транзисторы, происходящие в них процессы сильно отличаются.

Биполярный

Движение электронов по замкнутой цепи называется электрическим током. Грубо говоря, чем больше электронов, тем больше ток. Если атом отдает электроны, он становится положительно заряженным и, наоборот, притягивая лишние электроны, он становится отрицательно заряженным.

При добавлении в кремний и германий примесей они становятся необходимым материалом, из которых и изготавливаются биполярные транзисторы.

Биполярными называются электронные приборы, состоящие из двух, имеющие разные заряды слоев . Причем два крайних имеют одинаковый заряд. Тот слой, который имеет положительный заряд, называется «p», а отрицательный – «n». В связи с этим различают следующие типы:

Граница между этими слоями называется переход . Внутреннюю область, разделенную двумя переходами, называют базой. Две внешние области называют эмиттер и коллектор. Монокристалл изготовлен таким образом, что одна внешняя область передает в базу носители энергии и называется эмиттером. Другая внешняя область забирает эти носители и называется коллектором.

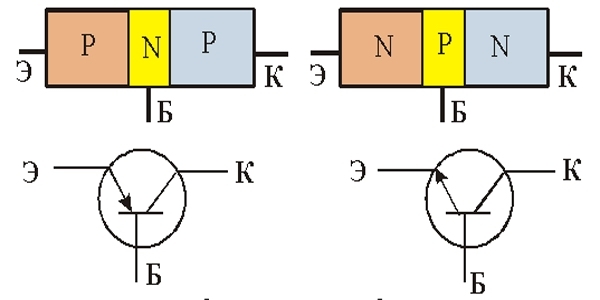

На электрической схеме биполярный транзистор обозначается в виде круга, внутри которого нарисована черточка, а к ней подходят три прямые. Одна подходит под углом в 90 градусов и обозначает базу, две другие под наклоном. Та из них что имеет стрелку обозначает эмиттер, другая – коллектор. Сам прибор, как правило, имеет три вывода, соответствующих этим областям.

Полевой

Другой вид называется полевой или униполярный. В отличие от биполярного p-n переход работает иначе. Его монокристалл имеет однородный состав. Канал, по которому движутся энергоносители, может быть дырочным или электронным. В дырочном носителем являются положительно заряженные неподвижные ионы, в электронном – отрицательно заряженные. Эти каналы также обозначаются буквами «p» и «n» соответственно.

Вокруг и почти по всей длине этого канала впрыскиваются, вживляются ионы противоположной полярности . Эта область называется затвором, она-то и регулирует проводимость канала. Тот край канала, через который заряженные частицы входят в кристалл, называется исток, а через который выходят – стоком.

Для улучшения электрических характеристик между металлическим каналом и затвором стали добавлять диэлектрик. Если классифицировать транзисторы по структуре, то можно выделить два семейства:

  • МДП (к ним можно отнести и МОП – металл-оксид-проводник)

МДП расшифровывается как металл-диэлектрик-проводник. Это полевой. Новый JGBT транзистор сочетает в себе достоинства биполярного, но имеет изолированный затвор.

Принцип действия

Один из сложных радиоэлементов – транзистор. Принцип работы его сводится к следующему :

  • регулировка
  • усиление
  • генерация

Биполярные обладают большей мощностью и могут работать с большими частотами. Однако, если нужен широкий спектр усиления, то без полевого не обойтись.

Работа полевого

Рассмотрим, как работает транзистор. Для начинающих радиолюбителей трудно разобраться во всех этих переходах. Чтобы показать принцип работы транзистора простым языком, обратим внимание на следующий пример .

Водопроводный кран вентильного типа способен очень плавно менять напор воды. Это достигается благодаря постепенному изменению пропускного отверстия. На этом же принципе основана работа и полевого транзистора.

Затвор окружает пропускной канал. При подаче на него запирающего напряжения, электрическое поле как бы сдавливает проход, тем самым уменьшая поток заряженных частиц. Как и при закрывании крана необходимо прилагать небольшое усилие, так и мощность затвора, по сравнению с основным каналом, очень мала. Сходство также и в том, что при небольших изменениях напряжения на затворе, сечение прохода также меняется незначительно.

Как работает биполярный

Работа биполярного прибора несколько отличается от работы полевого . В первую очередь отличается способ управления движением заряженных частиц. В полевом используется электрическое поле, в биполярном – ток между базой и эмиттером.

В зависимости от типа прибора стрелочка эмиттера на схеме будет либо направлена к базе, тогда это тип p-n-p, либо от базы, тогда это n-p-n. При подключении к этим зажимам одноименного напряжения («p» подключается к «+”, а «n» подключается к «-“) в цепи эмиттер – база возникает ток. В базе появляется больше носителей заряда и их становится тем больше, чем больше ток в этой цепи.

К коллектору подводится обратное напряжение, т. е. к «p» подключается «-“, а к «n» – «+”. Поскольку между эмиттером и коллектором возникает разность потенциалов, между этими выводами появляется ток. Он будет тем больше, чем больше носителей заряда имеется в базе.

Когда к эмиттеру и базе подключают источник питания противоположного знака, ток прекращается, транзистор закрывается. Что поможет лучше понять работу транзистора? Для чайников важно понять одну истину. Если открыт переход эмиттер – база (подается прямое напряжение), то открыт и сам прибор, в противном случае он закрыт .

Меры предосторожности

Полевые транзисторы очень чувствительны к повышенному напряжению. При работе с ними необходимо предотвратить возможность попадания на них статистического напряжения. Этого можно достичь надев заземленный браслет. При подборе аналога важно учитывать не только рабочее напряжение, но и допустимый ток. А если прибор работает в частотном режиме, то и его частоту.

Вне зависимости от принципа работы, полупроводниковый транзистор содержит в себе монокристалл из основного полупроводникового материала, чаще всего это – кремний, германий, арсенид галлия. В основной материал добавлены, легирующие добавки для формирования p-n перехода(переходов), металлические выводы.

Кристалл помещается в металлический, пластиковый или керамический корпус, для защиты от внешних воздействий. Однако, существуют также и бескорпусные транзисторы.

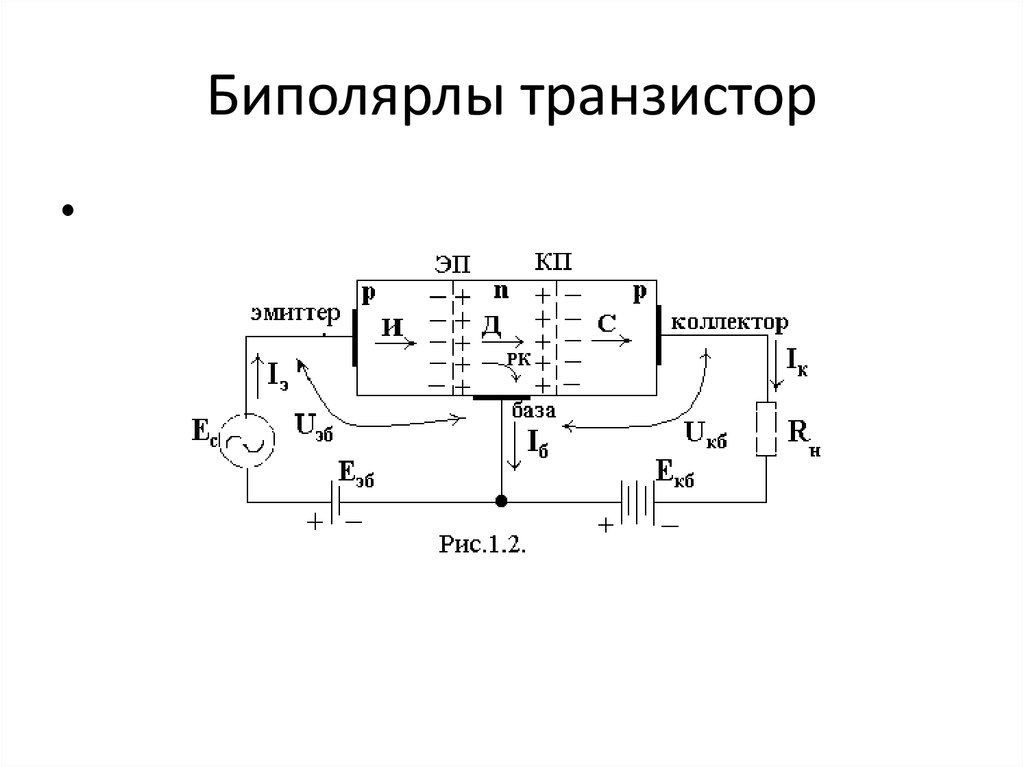

Принцип работы биполярного транзистора.

Биполярный транзистор может быть либо p-n-p, либо n-p-n в зависимости от чередования слоев полупроводника в кристалле. В любом случае выводы называются – база, коллектор и эмиттер. Слой полупроводника, соответствующий базе заключен между слоями эмиттера и коллектора. Он имеет принципиально очень малую ширину. Носители заряда движутся от эмиттера через базу – к коллектору. Условием возникновения тока между коллектором и эмиттером является наличие свободных носителей в области базы. Эти носители проникают туда при возникновении тока эмиттер-база. причиной которого может являться разность напряжения между этими электродами.

Т.е. – для нормальной работы биполярного транзистора в качестве усилителя сигнала всегда необходимо присутствие напряжения некого минимального уровня, для смещения перехода эмиттер-база в прямом направлении. Прямое смещение перехода база-эмиттер приоткрывая транзистор, задает так называемую – рабочую точку режима. Для гармоничного усиления сигнала по напряжению и току используют режим – А. В этом режиме напряжение между коллектором и нагрузкой, примерно равно половине питающего напряжения – т. е выходное сопротивление транзистора и нагрузки примерно равны. Если подавать теперь на переход база – эмиттер сигнал переменного тока, СОПРОТИВЛЕНИЕ эмиттер – коллектор будет изменяться, графически повторяя форму входного сигнала. Соответственно, то же будет происходить и с током через эмиттер к коллектору протекающим. Причем амплитуда тока будет большей, нежели амплитуда входного сигнала – будет происходить усиление сигнала.

Если увеличивать напряжение смещения база – эмиттер дальше, это приведет к росту тока в этой цепи, и как результат – еще большему росту тока эмиттер – коллектор. В конце, концов ток перестает расти – транзистор переходит в полностью открытое состояние(насыщения). Если затем убрать напряжение смещения – транзистор закроется, ток эмиттер – коллектор уменьшится, почти исчезнет. Так транзистор может работать в качестве электронного ключа . Этот режим наиболее эффективен в отношении управления мощностями, при протекании тока через полностью открытый транзистор величина падения напряжения минимальна. Соответственно малы потери тока и нагрев переходов транзистора.

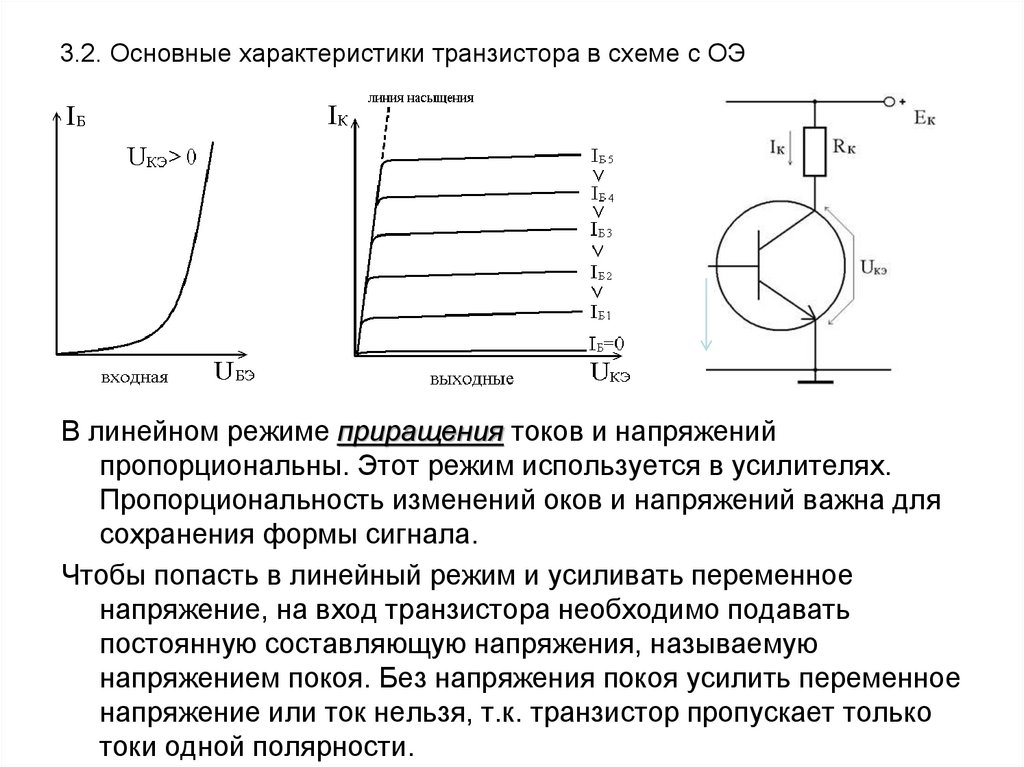

Существует три вида подключения биполярного транзистора. С общим эмиттером (ОЭ) – осуществляется усиление как по току, так и по напряжению – наиболее часто применяемая схема.
Усилительные каскады построенные подобным образом, легче согласуются между собой, так как значения их входного и выходного сопротивления относительно близки, если сравнивать с двумя остальными видами включения (хотя иногда и отличаются в десятки раз).

С общим коллектором (ОК) осуществляется усиление только по току – применяется для согласования источников сигнала с высоким внутренним сопротивлением(импендансом) и низкоомными сопротивлениями нагрузок. Например, в выходных каскадах усилителей и контроллеров.

С общей базой (ОБ) осуществляется усиление только по напряжению. Имеет низкое входное и высокое выходное сопротивление и более широкий частотный диапазон. Это позволяет использовать подобное включение для согласования источников сигнала с низким внутренним сопротивлением(импендансом) с последующим каскадом усиления. Например – в входных цепях радиоприемных устройств.

Принцип работы полевого транзистора.

Полевой транзистор, как и биполярный имеет три электрода. Они носят названия – сток, исток и затвор. Если на затворе отсутствует напряжение, а на сток подано положительное напряжение относительно истока, то между истоком и стоком через канал течет максимальный ток.

Т. е. – транзистор полностью открыт. Для того, что бы его изменить, на затвор подают отрицательное напряжение, относительно истока. Под действием электрического поля (отсюда и название транзистора) канал сужается, его сопротивление растет, а ток через него уменьшается. При определенном значении напряжения канал сужается до такой степени, что ток практически исчезает – транзистор закрывается.

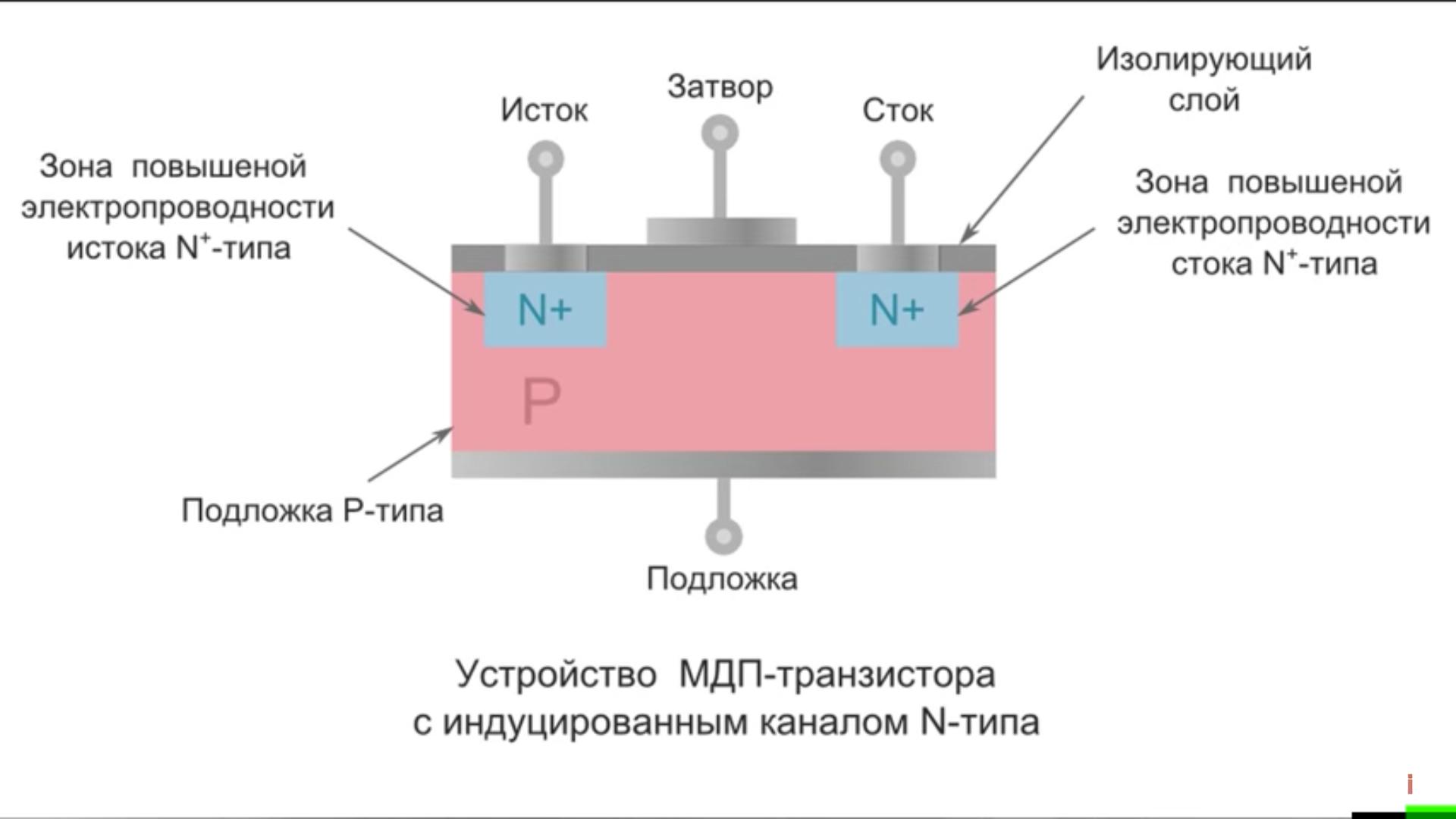

На рисунке изображено устройство полевого транзистора с изолированным затвором(МДП).

Если на затвор этого прибора не подано положительное напряжение, то канал между истоком и стоком отсутствует и ток равен нулю. Транзистор полностью закрыт. Канал возникает при некотором минимальном напряжении на затворе(напряжение порога). Затем сопротивление канала уменьшается, до полного открывания транзистора.

Полевые транзисторы, как с p-n переходом (канальные), так и МОП (МДП) имеют следующие схемы включения: с общим истоком (ОИ) – аналог ОЭ биполярного транзистора; с общим стоком (ОС) – аналог ОК биполярного транзистора; с общим затвором (ОЗ) – аналог ОБ биполярного транзистора.

По рассеиваемой в виде тепла мощности различают:
маломощные транзисторы – до 100 мВт;
транзисторы средней мощности – от 0,1 до 1 Вт;
мощные транзисторы – больше 1 Вт.

Важные параметры биполярных транзисторов.

1. Коэффициент передачи тока(коэффициент усиления) – от 1 до 1000 при постоянном токе. С увеличением частоты постепенно снижается.
2. Максимальное напряжение между коллектором и эмиттером(при разомкнутой базе) У специальных высоковольтных транзисторов, достигает десятков тысяч вольт.
3.Предельная частота, до которой коэффициент передачи тока выше 1. До 100000 гц. у низкочастотных транзисторов, свыше 100000 гц. – у высокочастотных.
4.Напряжение насыщения эмиттер-коллектор – величина падения напряжения между этими электродами у полностью открытого транзистора.

Важные параметры полевых транзисторов.

Усилительные свойства полевого транзистора определяются отношением приращения тока стока к вызвавшему его приращению напряжения затвор – исток, т. е.

ΔI d /ΔU GS

Это отношение принято называть крутизной прибора, а по сути дела оно является передаточной проводимостью и измеряется в миллиамперах на вольт(мА /В).

Другие важнейшие параметры полевых транзисторов приведены ниже:
1. I Dmax – максимальный ток стока.

2.U DSmax – максимальное напряжение сток-исток.

3.U GSmax – максимальное напряжение затвор-исток.

4.Р Dmax – максимальна мощность, которая может выделяться на приборе.

5.t on – типовое время нарастания тока стока при идеально прямоугольной форме входного сигнала.

6.t off – типовое время спада тока стока при идеально прямоугольной форме входного сигнала.

7.R DS(on)max – максимальное значение сопротивления исток – сток в включенном(открытом) состоянии.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт

Транзистор относится к категории полупроводниковых приборов. В электротехнике он используется как генератор и усилитель электрических колебаний. Основой прибора является кристалл, расположенный в корпусе. Для изготовления кристалла используется специальный полупроводниковый материал, по своим свойствам находящийся в промежуточном положении между изолятором и проводником. Транзистор применяется в радио- и электронных схемах. Данные приборы могут быть . Каждый из них обладает собственными параметрами и характеристиками.

Особенности биполярных транзисторов

Электрический ток в биполярных транзисторах образуется электрическими зарядами, имеющими положительную и отрицательную полярность. Дырки переносят положительную полярность, а электроны – отрицательную. Для данного вида устройств используются германиевые или кремниевые кристаллы, обладающие индивидуальными особенностями, которые учитываются при создании электронных схем.

Основой кристалла служат сверхчистые материалы. К ним добавляются специальные примеси в точной дозировке. Именно они оказывают влияние на возникновение в кристалле электронной или дырочной проводимости. Они обозначаются соответственно, как n- или р-проводимость. Происходит формирование базы, являющейся одним из электродов. Специальные примеси, введенные в кристаллическую поверхность, изменяют проводимость базы на противоположное значение. В результате, образуются зоны n-р-n или р-n-р, к которым подключаются выводы. Таким образом, происходит создание транзистора.

Источник носителей заряда называется эмиттером, а собиратель носителей является коллектором. Между ними располагается зона, исполняющая роль базы. Выводы прибора называются в соответствии с подключенными электродами. При поступлении на эмиттер входного сигнала в виде небольшого электрического напряжения, в цепи между ним и коллектором будет протекать ток. Форма этого тока совпадает с входным сигналом, однако его значение существенно увеличивается. Именно в этом заключаются усиливающие свойства транзистора.

Работа полевого транзистора

В полевых транзисторах направленное движение электронов или дырок образуется под воздействием электрического поля, которое создается на третьем электроде приложенным напряжением. Из одного электрода выходят носители, поэтому он называется истоком. Второй электрод, на который поступают заряды, носит название стока. Третий электрод, управляющий движением частиц, называется затвором. Токопроводящий участок, ограниченный стоком и истоком, именуется каналом, поэтому данные устройства еще известны как канальные. Сопротивление канала изменяется под действием напряжения, образующегося на затворе. Этот фактор оказывает воздействие на протекающий по каналу электрический ток.

Тип носителей заряда влияет на характеристики . В n-канале происходит направленное движение электронов, а в р-канале перемещаются дырки. Таким образом, ток появляется под действием носителей лишь с каким-то одним знаком. В этом состоит основное отличие полевых и биполярных транзисторов.

Принцип работы каждого полевой транзистора заключается в однополярном токе, требует постоянного напряжения, чтобы обеспечить начальное смещение. Значение полярности зависит от типа канала, а напряжение связано с тем или иным типом устройства. В целом, они надежны в эксплуатации, могут работать в широком диапазоне частот, имеют большое входное сопротивление.

Как работает транзистор?

Подробности
Категория: Начинающим
Опубликовано 29.11.2013 14:41
Автор: Admin
Просмотров: 35410

Транзисторы – это радиоэлектронные компоненты из полупроводникового материала, которые предназначены для преобразований, усилений и генерации электрических колебаний.

Но всё же, как работает транзистор? Говоря простым языком с помощью транзистора можно управлять током. Транзисторами называются любые устройства, которое способно имитировать главные его свойства, а именно – изменять сигнал между двумя разными типами состояний при изменениях сигнала на управляющем электроде.

Транзисторы бывают двух типов:

  • полевые;
  • биполярные.

Материалами изготовления служат германий и кремний, но при добавлении примесей способность проводить ток возрастает. Нужно рассмотреть оба типа транзисторов, для того чтобы понять как работает транзистор? На рисунке представлены три области p-n-p или n-p-n из которых состоит любой биполярный транзистор.

Структура транзистора

В биполярных транзисторах носители зарядов двигаются от эмиттера к коллектору. База отделяется от коллектора и эмиттера p-n переходами. Протекает ток через транзистор лишь при инжектировании носителей заряда через p-n переход из эмиттера в базу. Находясь в базе, они начинают становиться неосновными носителями заряда и достаточно легко проникают через p-n переходы. Управление током между коллектором и эмиттером осуществляется за счет изменения напряжения между базой и эмиттером.

Конструкция транзистора

Как работает транзистор в цепи электрического тока?

Основной принцип работы транзистора заключается в управлении электрическим током с помощью незначительного тока являющегося своего рода управляющим током. В полевых транзисторах носители зарядов движутся к коллектору от эмиттера через базу. Существует канал, в легированном проводнике находясь в промежутке между нелегированной подложкой и затвором. В подложке отсутствует заряд, и она не проводит ток. Перед затвором есть область обеднения с отсутствием носителей заряда.

Таким образом, вся ширина канала ограничивается пространством между областью обеднения и пространством между подложкой. Напряжение, прикладываемое к затвору, уменьшает или увеличивает область обеднения, и тем самым ширину самого канала, контролируя при этом ток.

Многие начинающие радиолюбители не так представляют себе принцип работы транзистора. Они думают, что транзистор способен усилить мощность источника питания, но это далеко не так. Важно понимать, что транзистор управляет большим током коллектора с помощью маленького тока протекающего через базу. Здесь речь идет скорее всего об управлении чем об усилении.

Схема подключение транзистора

Схема состоит из двух электрических цепей :

  • цепь эмиттера;
  • цепь коллектора;

В цепи эмиттера протекает незначительный ток, который управляет током коллектора. На выходе мы получаем “копию” тока эммитера но усиленного в несколько раз.

Интересное видео о принципе действия транзистора

  • < Назад
  • Вперёд >
Добавить комментарий

устройство, классификация и работа простым языком

С каждым годом появляется все больше и больше электронных средств, а они часто ломаются. На ремонт уходит немало средств, порой, достигая до 50 процентов от стоимости аппарата. И что досадно, некоторые из этих поломок можно было устранить самому, имея начальные знания о том, как работает транзистор. Почему он? Именно транзисторы чаще всего выходят из строя.

Виды транзистора

Чтобы легче разобраться в работе транзистора, необходимо иметь представление о нем. Он является полупроводником, что указывает на его способность проводить ток в одном направлении и не пропускать в другом. Чтобы достичь таких характеристик используются разные способы изготовления. Все эти приборы по своему характеру работы делятся на две группы:

  1. биполярные
  2. полярные

Хотя и те и другие относятся к одному классу — транзисторы, происходящие в них процессы сильно отличаются.

Биполярный

Движение электронов по замкнутой цепи называется электрическим током. Грубо говоря, чем больше электронов, тем больше ток. Если атом отдает электроны, он становится положительно заряженным и, наоборот, притягивая лишние электроны, он становится отрицательно заряженным.

При добавлении в кремний и германий примесей они становятся необходимым материалом, из которых и изготавливаются биполярные транзисторы.

Биполярными называются электронные приборы, состоящие из двух, имеющие разные заряды слоев. Причем два крайних имеют одинаковый заряд. Тот слой, который имеет положительный заряд, называется «p», а отрицательный — «n». В связи с этим различают следующие типы:

Граница между этими слоями называется переход. Внутреннюю область, разделенную двумя переходами, называют базой. Две внешние области называют эмиттер и коллектор. Монокристалл изготовлен таким образом, что одна внешняя область передает в базу носители энергии и называется эмиттером. Другая внешняя область забирает эти носители и называется коллектором.

На электрической схеме биполярный транзистор обозначается в виде круга, внутри которого нарисована черточка, а к ней подходят три прямые. Одна подходит под углом в 90 градусов и обозначает базу, две другие под наклоном. Та из них что имеет стрелку обозначает эмиттер, другая — коллектор. Сам прибор, как правило, имеет три вывода, соответствующих этим областям.

Полевой

Другой вид называется полевой или униполярный. В отличие от биполярного p-n переход работает иначе. Его монокристалл имеет однородный состав. Канал, по которому движутся энергоносители, может быть дырочным или электронным. В дырочном носителем являются положительно заряженные неподвижные ионы, в электронном — отрицательно заряженные. Эти каналы также обозначаются буквами «p» и «n» соответственно.

Вокруг и почти по всей длине этого канала впрыскиваются, вживляются ионы противоположной полярности. Эта область называется затвором, она-то и регулирует проводимость канала. Тот край канала, через который заряженные частицы входят в кристалл, называется исток, а через который выходят — стоком.

Для улучшения электрических характеристик между металлическим каналом и затвором стали добавлять диэлектрик. Если классифицировать транзисторы по структуре, то можно выделить два семейства:

  • МДП (к ним можно отнести и МОП — металл-оксид-проводник)
  • JGBT

МДП расшифровывается как металл-диэлектрик-проводник. Это полевой. Новый JGBT транзистор сочетает в себе достоинства биполярного, но имеет изолированный затвор.

Принцип действия

Один из сложных радиоэлементов — транзистор. Принцип работы его сводится к следующему:

  • регулировка
  • усиление
  • генерация

Биполярные обладают большей мощностью и могут работать с большими частотами. Однако, если нужен широкий спектр усиления, то без полевого не обойтись.

Работа полевого

Рассмотрим, как работает транзистор. Для начинающих радиолюбителей трудно разобраться во всех этих переходах. Чтобы показать принцип работы транзистора простым языком, обратим внимание на следующий пример.

Водопроводный кран вентильного типа способен очень плавно менять напор воды. Это достигается благодаря постепенному изменению пропускного отверстия. На этом же принципе основана работа и полевого транзистора.

Затвор окружает пропускной канал. При подаче на него запирающего напряжения, электрическое поле как бы сдавливает проход, тем самым уменьшая поток заряженных частиц. Как и при закрывании крана необходимо прилагать небольшое усилие, так и мощность затвора, по сравнению с основным каналом, очень мала. Сходство также и в том, что при небольших изменениях напряжения на затворе, сечение прохода также меняется незначительно.

Как работает биполярный

Работа биполярного прибора несколько отличается от работы полевого. В первую очередь отличается способ управления движением заряженных частиц. В полевом используется электрическое поле, в биполярном — ток между базой и эмиттером.

В зависимости от типа прибора стрелочка эмиттера на схеме будет либо направлена к базе, тогда это тип p-n-p, либо от базы, тогда это n-p-n. При подключении к этим зажимам одноименного напряжения («p» подключается к «+”, а «n» подключается к «-“) в цепи эмиттер — база возникает ток. В базе появляется больше носителей заряда и их становится тем больше, чем больше ток в этой цепи.

К коллектору подводится обратное напряжение, т. е. к «p» подключается «-“, а к «n» — «+”. Поскольку между эмиттером и коллектором возникает разность потенциалов, между этими выводами появляется ток. Он будет тем больше, чем больше носителей заряда имеется в базе.

Когда к эмиттеру и базе подключают источник питания противоположного знака, ток прекращается, транзистор закрывается. Что поможет лучше понять работу транзистора? Для чайников важно понять одну истину. Если открыт переход эмиттер — база (подается прямое напряжение), то открыт и сам прибор, в противном случае он закрыт.

Меры предосторожности

Полевые транзисторы очень чувствительны к повышенному напряжению. При работе с ними необходимо предотвратить возможность попадания на них статистического напряжения. Этого можно достичь надев заземленный браслет. При подборе аналога важно учитывать не только рабочее напряжение, но и допустимый ток. А если прибор работает в частотном режиме, то и его частоту.

Как это устроено: транзисторы – Журнал «Код»: программирование без снобизма

Процессоры в компьютерах, телефонах и любой электронике состоят из транзисторов. В процессоре Apple A13 Bionic, который стоит внутри одиннадцатого айфона, 8,5 миллиарда транзисторов, а в Core i7 4790, который стоял внутри многих настольных компьютеров в 2014 году, — в 6 раз меньше.

Именно транзисторы выполняют всю компьютерную работу: считают, запускают программы, управляют датчиками и отвечают за работу устройства в целом.

При этом сам транзистор — простейший прибор, который по сути похож на кран или электрические ворота. Через транзистор идёт какой-то один ток, а другим током этот поток можно либо пропустить, либо заблокировать. И всё.

Вот примерная схема. В жизни ножки транзистора могут быть расположены не так, как на схеме, но для наглядности нам надо именно так:

Ток пытается пройти сквозь транзистор, но транзистор «закрыт»: на его управляющую ногу не подан другой ток.

А теперь мы подали на управляющую ногу немного тока, и теперь транзистор «открылся» и пропускает через себя основной ток.

Из миллиардов таких простейших кранов и состоит любая современная вычислительная машина: от чайника с электронным управлением до суперкомпьютера в подвалах Пентагона. И до чипа в вашем смартфоне.

В середине XX века транзисторы были большими: сотней транзисторов можно было набить карман, их продавали в радиотехнических магазинах, у них были прочные корпуса и металлические ножки, которые нужно было паять на плате. Такие транзисторы до сих пор продаются и производятся, но в микроэлектронике они не используются — слишком большие.

Это один из вариантов исполнения транзистора: пластиковый корпус и три ноги для соединения с платой.

Современный транзистор уменьшен в миллионы раз, у него нет корпуса, а процесс его монтажа можно сравнить скорее с процессом лазерной печати. Транзисторы размером несколько нанометров в буквальном смысле печатают поверх пластин, из которых потом получаются наши процессоры и память. Такие пластины называют вафлями, и если смотреть на них без микроскопа, это будут просто такие радужные поверхности. Радужные они потому, что состоят из миллиардов маленьких выемок — транзисторов, резисторов и прочих микрокомпонентов:

Вафля из миллиардов транзисторов. Если её разрезать в правильных местах, получатся наши микропроцессоры.

Что внутри транзистора

Если бы мы могли разрезать один транзистор в микропроцессоре, мы бы увидели что-то вроде этого:

Слева — проводник, по которому бежит ток, справа — просто проводник, пока без тока. Между ними находится проводящий канал — те самые «ворота». Когда ворота открыты, ток из левого проводника поступает в правый. Когда закрыты — правый остаётся без тока. Чтобы ворота открылись, на них нужно подать ток откуда-то ещё. Если тока нет, то ворота закрыты.

Теперь, если грамотно посоединять тысячу транзисторов, мы получим простейшую вычислительную машину. А если посоединять миллиард транзисторов, получим ваш процессор.

Почему все так полюбили транзисторы

До транзисторов у учёных уже было некое подобие вычислительных машин. Например, счёты: там оператор управлял перемещением бусин в регистрах и складывал таким образом числа. Но оператор медленный и может ошибаться, поэтому система была несовершенной.

Были механические счётные машины, которые умели складывать и умножать числа за счёт сложных шестерней, бочонков и пружин, — например, арифмометр. Они работали медленно и были слишком дорогими для масштабирования.

Были вычислительные машины на базе механических переключателей — реле. Они были очень большими — те самые «залы, наполненные одним компьютером». Их могли застать наши родители, бабушки и дедушки.

Позже придумали электронные лампы: там управлять током уже можно было с помощью другого тока. Но лампы перегревались, ломались, на них мог прилететь мотылёк.

И только в конце сороковых учёные изобрели твердотельные транзисторы: вся кухня с включением и выключением тока проходила внутри чего-то твёрдого, устойчивого и безопасного, не привлекающего внимания мотыльков. За основу взяли германий и кремний и стали развивать эту технологию.

Кайф твердотельных транзисторов в том, что взаимодействия там происходят на скоростях, близких к скорости света. Чем меньше сам транзистор, тем быстрее по нему пробегают электроны, тем меньше времени нужно на вычисления. Ну и сломать твердотельный транзистор в хорошем прочном корпусе намного сложнее, чем хрупкую стеклянную лампу или механическое реле.

Как считают транзисторы

Транзисторы соединены таким хитрым образом, что, когда на них подаётся ток в нужных местах, они выдают ток в других нужных местах. И всё вместе производит впечатление полезной для человека математической операции.

Пока что не будем думать, как именно соединены транзисторы. Просто посмотрим на принцип.

Допустим, нам надо сложить числа 4 и 7. Нам, людям, очевидно, что результат будет 11. Закодируем эти три числа в двоичной системе:

Десятичная Двоичная
40100
70111
111011

Теперь представим, что мы собрали некую машину, которая получила точно такой же результат: мы с одной стороны подали ей ток на входы, которые соответствуют первому слагаемому; с другой стороны — подали ток на входы второго слагаемого; а на выходе подсветились выходы, которые соответствовали сумме.

Смотрите, что тут происходит: есть восемь входов и четыре выхода. На входы подается электричество. Это просто электричество, оно не знает, что оно обозначает числа. Но мы, люди, знаем, что мы в этом электричестве зашифровали числа.

Так же на выходе: электричество пришло на какие-то контакты. Мы как-то на них посмотрели и увидели, что эти контакты соответствуют какому-то числу. Мы делаем вывод, что эта простейшая машина сложила два числа. Хотя на самом деле она просто хитрым образом перемешала электричество.

Вот простейший пример компьютера, собранного на транзисторах. Он складывает два числа от 0 до 15 и состоит только из транзисторов, резисторов (чтобы не спалить) и всяких вспомогательных деталей типа батарейки, выключателей и лампочек. Можно сразу посмотреть концовку, как он работает:



Вот ровно это, только в миллиард раз сложнее, и происходит в наших компьютерах.

Что мы знаем на этом этапе:

  1. Транзисторы — это просто «краны» для электричества.
  2. Если их хитрым образом соединить, то они будут смешивать электричество полезным для человека образом.
  3. Все компьютерные вычисления основаны на том, чтобы правильно соединить и очень плотно упаковать транзисторы.

В следующей части разберем, как именно соединены эти транзисторы и что им позволяет так интересно всё считать.

Кому нужны эти транзисторы? Тем, кто будет управлять миром

В будущем останется две профессии: программист и массажист для его утомленной шеи. Если у вас сильные руки и хорошая выносливость, пролистывайте. Если нет — вот билет в профессию будущего.

Посмотреть Описание транзисторов

– как работают транзисторы

Узнайте о транзисторах – одном из самых важных устройств, которые когда-либо были изобретены. В этой статье мы подробно узнаем, как они работают.

Прокрутите вниз, чтобы просмотреть руководство по YouTube.

Что такое транзистор

Транзисторы

Транзисторы бывают разных форм и размеров. Есть два типа сети: биполярная и с полевым эффектом. В этой статье мы в основном сосредоточимся на биполярной версии.Транзисторы – это небольшие электронные компоненты, выполняющие две основные функции. Он может действовать как переключатель цепей управления, а также они могут усиливать сигналы.

Маленькие транзисторы малой мощности заключены в пластмассовый корпус для защиты внутренних частей. Но транзисторы более высокой мощности будут иметь частично металлический корпус, который используется для отвода выделяемого тепла, так как со временем это приведет к повреждению компонентов. Обычно мы находим эти транзисторы в металлическом корпусе прикрепленными к радиатору, который помогает отводить нежелательное тепло.

Mosfet

Например, внутри этого настольного источника питания постоянного тока у нас есть несколько МОП-транзисторов, которые прикреплены к большим радиаторам. Без радиатора компоненты быстро нагреваются до 45 градусов Цельсия (или 113 ° F) при токе всего 1,2 А. По мере увеличения силы тока они станут намного горячее. Но для электронных схем с небольшими токами мы можем просто использовать транзисторы с полимерным корпусом, которые не требуют радиатора.

Номер детали

На корпусе транзистора мы находим текст, который сообщает нам номер детали, который мы можем использовать, чтобы найти техническое описание производителя.Каждый транзистор рассчитан на работу с определенным напряжением и током, поэтому важно проверять эти таблицы.

3 контакта

Теперь с транзистором у нас есть 3 контакта, обозначенные E, B и C. Это обозначает эмиттер, базу и коллектор. Как правило, у этих транзисторов с полимерным корпусом с плоской кромкой левый вывод является эмиттером, средний – базой, а правая сторона – коллектором. Однако не все транзисторы используют эту конфигурацию, поэтому обязательно проверьте данные производителя.

Почему мы используем транзисторы?

Мы знаем, что если мы подключим лампочку к батарее, она загорится.Мы можем установить выключатель в схему и управлять светом, отключив подачу питания. Но для этого требуется, чтобы человек вручную управлял переключателем. Итак, как мы можем это автоматизировать? Для этого мы используем транзистор. Этот транзистор блокирует прохождение тока, поэтому свет не горит. Но если мы подадим небольшое напряжение на базовый вывод посередине, это заставит транзистор запускаться, позволяя току течь в главной цепи, поэтому загорается свет. Затем мы можем поместить переключатель на управляющий штифт, чтобы управлять им удаленно, или мы можем разместить на нем датчик, чтобы автоматизировать управление.

Как правило, нам нужно подать минимум 0,6 – 0,7 В на вывод базы, чтобы транзистор включился. Например, эта простая транзисторная схема имеет красный светодиод с напряжением питания 9 В на главной цепи. Базовый вывод подключается к источнику питания постоянного тока. Принципиальная схема выглядит так.

Когда напряжение питания на выводе базы составляет 0,5 В, транзистор выключен, поэтому светодиод также не горит. При 0,6 В транзистор включен, но не полностью, светодиод тусклый, потому что транзистор еще не пропускает полный ток через главную цепь. Тогда при 0,7 В светодиод ярче, потому что транзистор пропускает почти полный ток, а при 0,8 В светодиод имеет полную яркость, транзистор полностью открыт.

Итак, что происходит, мы используем небольшое напряжение и ток для управления большим напряжением и током.

Мы видели, что небольшое изменение напряжения на выводе базы вызывает большое изменение в главной цепи. Следовательно, если мы подаем сигнал на вывод базы, транзистор действует как усилитель.Мы могли бы подключить микрофон, который изменяет сигнал напряжения на базовом выводе, и это усилит громкоговоритель в основной цепи, чтобы сформировать очень простой усилитель.

Обычно в базовом выводе очень небольшой ток, возможно, всего 1 миллиампер или даже меньше. Коллектор имеет гораздо более высокий ток, например 100 миллиампер. Отношение между этими двумя величинами известно как текущий коэффициент усиления и использует символ бета (β). Мы можем найти соотношение в паспорте производителя.

В этом примере ток коллектора составляет 100 миллиампер, а базовый ток – 1 миллиампер, поэтому отношение 100, деленное на 1, дает нам 100. Мы можем изменить эту формулу, чтобы также найти токи.

Транзисторы NPN и PNP

У нас есть два основных типа биполярных транзисторов: NPN и PNP. Два транзистора выглядят почти одинаково, поэтому нам нужно проверить номер детали, чтобы определить, какой из них.

С транзистором NPN у нас есть главная цепь и цепь управления. Оба подключены к плюсу батареи. Основная цепь выключена, пока мы не нажмем переключатель на цепи управления. Мы видим, что ток течет по обоим проводам к транзистору.Мы можем удалить основную цепь, и светодиод схемы управления будет по-прежнему включаться при нажатии переключателя, поскольку ток возвращается к батарее через транзистор.

Пример

В этом упрощенном примере, когда переключатель нажат, на основной штифт течет 5 миллиампер. На коллекторный стержень втекает 20 миллиампер, а на эмиттер – 25 миллиампер. Таким образом, ток объединяется в транзисторе.

С транзистором PNP у нас снова есть главная цепь и цепь управления.Но теперь эмиттер подключен к плюсу батареи. Основная цепь выключена, пока мы не нажмем переключатель на цепи управления. С помощью этого типа мы можем видеть, что часть тока вытекает из базового вывода и возвращается к батарее, остальная часть тока течет через транзистор, через главный светодиод и обратно к батарее. Если мы удалим главную цепь, светодиод цепи управления все равно будет гореть.

В этом примере, когда переключатель нажат, в эмиттер втекает 25 миллиампер, из коллектора выходит 20 миллиампер, а из базы – 5 миллиампер.Таким образом, ток в транзисторе делится.

Транзисторы

показаны на электрических чертежах подобными символами. Стрелка находится на выводе эмиттера. Стрелка указывает в направлении обычного тока, поэтому мы знаем, как подключить их к нашим цепям.

Как работает транзистор

Чтобы понять, как работает транзистор, мы хотим, чтобы вы сначала представили воду, текущую по трубе. Он свободно течет по трубе, пока мы не заблокируем ее диском.Теперь, если мы подключим меньшую трубу к основной и поместим в эту маленькую трубу поворотный затвор. Мы можем переместить диск с помощью шкива. Чем дальше открывается калитка; тем больше воды может течь в основной трубе. Распашная калитка немного тяжелая, поэтому небольшого количества воды будет недостаточно, чтобы ее открыть. Чтобы ворота открылись, требуется определенное количество воды. Чем больше воды течет в этой маленькой трубе, тем дальше открывается клапан и пропускает все больше и больше воды в основную трубу.По сути, так работает транзистор NPN.

Возможно, вы уже знаете, что при разработке электронных схем мы используем обычный ток. Итак, в этой схеме NPN-транзистора мы предполагаем, что ток течет от положительного полюса батареи к контактам коллектора и базы, а затем выходит из контакта эмиттера. Мы всегда используем это направление для проектирования наших схем.

Однако на самом деле происходит не это. На самом деле электроны текут от отрицательного полюса батареи к положительному.Это было доказано Джозефом Томпсоном, который провел несколько экспериментов по обнаружению электрона, а также доказал, что он движется в противоположном направлении. Таким образом, в действительности электроны перетекают с отрицательного полюса в эмиттер, а затем выходят из коллекторов и выводов базы. Мы называем это электронным потоком.

Помните, мы всегда проектируем схемы, используя традиционный метод измерения тока. Но ученые и инженеры знают, что именно поток электронов работает.

Кстати, мы также подробно рассмотрели, как работает аккумулятор в нашей предыдущей статье, проверьте ЗДЕСЬ.

Итак, мы знаем, что электричество – это поток электронов по проводу. Медный провод – это проводник, а резина – изолятор. Электроны могут легко проходить через медь, но не через резиновый изолятор.

Если мы посмотрим на базовую модель атома для металлического проводника, у нас есть ядро ​​в центре, и оно окружено множеством орбитальных оболочек, удерживающих электроны. Каждая оболочка содержит максимальное количество электронов, и электрон должен иметь определенное количество энергии, чтобы попасть в каждую оболочку. Электроны, расположенные дальше всего от ядра, обладают наибольшей энергией. Самая внешняя оболочка известна как балансовая оболочка, проводник имеет от 1 до 3 электронов в своей балансовой оболочке. Электроны удерживаются на месте ядром, но есть еще одна оболочка, известная как зона проводимости. Если электрон может достичь этого, он может вырваться из атома и перейти к другим атомам. У атома металла, такого как медь, оболочка и зона проводимости перекрываются, поэтому электронам очень легко перемещаться.

Самая внешняя оболочка упакована изолятором. Для электронов очень мало места, почти нет места. Ядро плотно захватывает электроны, а зона проводимости находится далеко, поэтому электроны не могут добраться до нее, чтобы убежать. Следовательно, электричество не может проходить через этот материал.

Однако есть еще один материал, известный как полупроводник. Кремний – это пример полупроводника. В этом материале в оболочке слишком много электронов, чтобы он мог быть проводником, поэтому он действует как изолятор.Но поскольку зона проводимости довольно близка, если мы предоставим некоторую внешнюю энергию, некоторые электроны получат достаточно энергии, чтобы совершить прыжок в зону проводимости и стать свободными. Следовательно, этот материал может действовать как изолятор, так и как проводник.

Чистый кремний почти не имеет свободных электронов, поэтому инженеры добавляют в кремний небольшое количество другого материала, который изменяет его электрические свойства. Мы называем это легированием P-типа и N-типа. Мы объединяем эти материалы, чтобы сформировать соединение P-N.Мы можем соединить их вместе, чтобы сформировать транзистор NPN или PNP.

Внутри транзистора находятся коллекторный штырь и эмиттерный штырь. Между ними в транзисторе NPN есть два слоя материала N-типа и один слой P-типа. Базовый провод подключается к слою типа P. В транзисторе PNP это просто настроено противоположным образом. Вся эта вещь покрыта смолой для защиты внутренних материалов.

Давайте представим, что кремний еще не легирован, так что внутри чистый кремний.Каждый атом кремния окружен 4 другими атомами кремния. Каждый атом хочет 8 электронов в своей балансовой оболочке. Но атомы кремния имеют только 4 электрона в своей валентной оболочке. Таким образом, они украдкой делятся электроном со своим соседним атомом, чтобы получить желаемую восьмерку. Это известно как ковалентное связывание. Когда мы добавляем материал N-типа, такой как фосфор, он займет положение некоторых атомов кремния. Атомы фосфора имеют в своей валентной оболочке 5 электронов. Итак, поскольку атомы кремния делятся электронами, чтобы получить желаемые 8, им не нужен этот дополнительный, а это означает, что теперь в материале есть дополнительные электроны, и они могут свободно перемещаться.

При легировании P-типа мы добавляем такой материал, как алюминий или алюминий-мин-мкм, у этого атома всего 3 электрона в его валентной оболочке. Следовательно, он не может предоставить своим четырем соседям электрон для совместного использования, поэтому одному из них придется обойтись без него. Это означает, что была создана дыра, в которой электрон может сидеть и занимать.

Теперь у нас есть два легированных куска кремния, в одном слишком много электронов, а в другом их недостаточно. Два материала соединяются, образуя PN-соединение, на этом стыке мы получаем так называемую область истощения.В этой области часть избыточных электронов со стороны n-типа переместится, чтобы занять дырку со стороны p-типа. Эта миграция образует барьер со скоплением электронов и дырок на противоположных сторонах.

Электроны заряжены отрицательно, поэтому дырки считаются заряженными положительно. Таким образом, это накопление приводит к образованию слегка отрицательно заряженной области и слегка положительно заряженной области. Это создает электрическое поле и предотвращает перемещение большего количества электронов.Разность потенциалов в этой области обычно составляет около 0,7 В.

Когда мы подключаем источник напряжения к обоим концам, а положительный полюс соединен с материалом P-типа, это создаст прямое смещение, и электроны начнут течь. Источник напряжения должен быть выше барьера 0,7 В, иначе электроны не смогут совершить прыжок.

Когда мы меняем местами источник питания так, чтобы положительный полюс был подключен к материалу N-типа, электроны, удерживаемые в барьере, будут оттянуты обратно к положительному выводу, а отверстия будут оттянуты к отрицательному выводу.Это вызвало обратный уклон.

В транзисторе NPN есть два слоя материала N-типа, поэтому у нас есть два перехода и, следовательно, два барьера. Таким образом, обычно через него не может протекать ток.

Материал эмиттера N-типа сильно легирован, поэтому здесь много лишних электронов. База P-типа слегка легирована, поэтому здесь есть несколько отверстий. Коллектор N-типа умеренно легирован, поэтому здесь есть несколько лишних электронов.

Если мы подключили батарею между базой и эмиттером, с плюсом, подключенным к слою P-типа, это создаст прямое смещение.Прямое смещение вызывает коллапс барьера до тех пор, пока напряжение составляет не менее 0,7 вольт. Таким образом, барьер уменьшается, и электроны устремляются, чтобы заполнить пространство внутри материала P-типа. Некоторые из этих электронов займут отверстие и будут притягиваться к положительному выводу батареи. Слой P-типа тонкий и специально слегка легирован, поэтому вероятность попадания электронов в дырку мала. Остальные останутся свободно перемещаться по материалу. Следовательно, только небольшой ток будет вытекать из основного штифта, оставляя избыток электронов в материале P-типа.

Если мы затем подключим другую батарею между эмиттером и коллектором, с плюсом, подключенным к коллектору. Отрицательно заряженные электроны внутри коллектора будут притягиваться к положительному выводу, что вызывает обратное смещение. Если вы помните, при обратном смещении электроны и дырки барьера вытягиваются обратно.

Итак, электроны на стороне P-типа барьера притягиваются к стороне N-типа, а отверстия на стороне N-типа притягиваются обратно к стороне P-типа.В материале типа P уже есть избыточное количество электронов, поэтому они будут двигаться, чтобы занять эти отверстия, и некоторые из них будут перетянуты, потому что напряжение этой батареи больше, поэтому притяжение намного выше. Когда эти электроны протягиваются, они перетекают в батарею, поэтому через переход обратного смещения возникает ток.

Более высокое напряжение на выводе базы полностью открывает транзистор, что означает больший ток и большее количество электронов, перемещающихся в слой P-типа, и, следовательно, больше электронов притягивается через обратное смещение.Мы также видим, что на стороне эмиттера транзистора течет больше электронов, чем на стороне коллектора.



транзисторов – learn.sparkfun.com

Добавлено в избранное Любимый 79

Введение

Транзисторы вращают мир электроники. Они критически важны как источник управления практически в каждой современной цепи. Иногда вы их видите, но чаще всего они спрятаны глубоко внутри кристалла интегральной схемы.В этом уроке мы познакомим вас с основами самого распространенного транзистора: биполярного транзистора (BJT).

В небольших дискретных количествах транзисторы могут использоваться для создания простых электронных переключателей, цифровой логики и схем усиления сигналов. В количествах тысяч, миллионов и даже миллиардов транзисторы соединены между собой и встроены в крошечные микросхемы для создания компьютерной памяти, микропроцессоров и других сложных ИС.

, описанные в этом учебном пособии

После прочтения этого руководства мы хотим, чтобы вы получили широкое представление о том, как работают транзисторы.Мы не будем углубляться в физику полупроводников или эквивалентные модели, но мы достаточно углубимся в предмет, чтобы вы поняли, как транзистор можно использовать в качестве переключателя или усилителя .

Это руководство разделено на несколько разделов, охватывающих:

Существует два типа базовых транзисторов: биполярный переход (BJT) и металлооксидный полевой транзистор (MOSFET). В этом руководстве мы сфокусируемся на BJT , потому что его немного легче понять.Если копать еще глубже в типы транзисторов, на самом деле существует две версии BJT: NPN и PNP . Мы сфокусируемся еще больше, ограничив наше раннее обсуждение NPN. Если сузить наш фокус – получить твердое представление о NPN – будет легче понять PNP (или даже MOSFET), сравнив, чем он отличается от NPN.

и nbsp

и nbsp

Рекомендуемая литература

Перед тем, как углубиться в это руководство, мы настоятельно рекомендуем просмотреть эти уроки:

  • Напряжение, ток, сопротивление и закон Ома – Введение в основы электроники.
  • Основы электричества – Мы немного поговорим об электричестве как потоке электронов. Узнайте, как текут эти электроны, в этом уроке.
  • Electric Power – Одно из основных применений транзисторов – усиление – увеличение мощности сигнала. Увеличение мощности означает, что мы можем увеличивать ток или напряжение, узнайте почему в этом руководстве.
  • Диоды – Транзистор – это полупроводниковый прибор, похожий на диод. В некотором смысле это то, что вы получили бы, если бы сложили два диода вместе и связали их аноды вместе.Понимание того, как работает диод, во многом поможет раскрыть принцип работы транзистора.

Хотите изучить транзисторы?

Мы вас прикрыли!

Комплект запчастей для начинающих SparkFun

В наличии КОМПЛЕКТ-13973

Комплект деталей для начинающих SparkFun – это небольшой контейнер с часто используемыми деталями, который дает вам все основные компоненты, которые вы…

12

Символы, булавки и конструкция

Транзисторы – это в основном трехконтактные устройства.На биполярном переходном транзисторе (BJT) эти контакты обозначены как коллектор (C), база (B) и эмиттер (E). Обозначения схем как для NPN, так и для PNP BJT приведены ниже:

Единственное различие между NPN и PNP – это направление стрелки на эмиттере. Стрелка на NPN указывает, а на PNP указывает. Полезная мнемоника для запоминания:

NPN:

N ot P ointing i N

Обратная логика, но работает!

Конструкция транзистора

Транзисторы полагаются на полупроводники, чтобы творить чудеса.Полупроводник – это не совсем чистый проводник (например, медный провод), но и не изолятор (например, воздух). Проводимость полупроводника – насколько легко он позволяет электронам течь – зависит от таких переменных, как температура или наличие большего или меньшего количества электронов. Заглянем вкратце под капот транзистора. Не волнуйтесь, мы не будем углубляться в квантовую физику.

Транзистор как два диода
Транзисторы

– это своего рода продолжение другого полупроводникового компонента: диодов.В некотором смысле транзисторы – это всего лишь два диода со связанными вместе катодами (или анодами):

Диод, соединяющий базу с эмиттером, здесь важен; он соответствует направлению стрелки на схематическом символе и показывает , в каком направлении должен проходить ток через транзистор.

Изображение диодов – хорошее место для начала, но оно далеко не точное. Не основывайте свое понимание работы транзистора на этой модели (и определенно не пытайтесь воспроизвести ее на макете, это не сработает).Существует множество странных вещей на уровне квантовой физики, управляющих взаимодействием между тремя терминалами.

(Эта модель полезна, если вам нужно проверить транзистор. Используя функцию проверки диодов (или сопротивления) на мультиметре, вы можете провести измерения на клеммах BE и BC, чтобы проверить наличие этих «диодов».)

Структура и работа транзистора
Транзисторы

состоят из трех разных слоев полупроводникового материала.В некоторые из этих слоев добавлены дополнительные электроны (процесс, называемый «легирование»), а в других электроны удалены (допирование «дырками» – отсутствие электронов). Полупроводниковый материал с дополнительными электронами называется n-типа ( n для отрицательного, потому что электроны имеют отрицательный заряд), а материал с удаленными электронами называется p-типа (для положительного). Транзисторы создаются путем наложения n поверх p поверх n или p поверх n поверх p .

Упрощенная схема структуры NPN. Заметили происхождение каких-либо аббревиатур?

Если немного помахать рукой, мы можем сказать, что электронов могут легко перетекать из n областей в p областей , если у них есть небольшая сила (напряжение), толкающая их. Но переход от области p к области n действительно затруднен (требуется лот напряжения). Но особенность транзистора – та часть, которая делает нашу модель с двумя диодами устаревшей – это тот факт, что электронов могут легко течь от базы p-типа к коллектору n-типа, пока база- эмиттерный переход имеет прямое смещение (это означает, что база находится под более высоким напряжением, чем эмиттер).

NPN-транзистор предназначен для передачи электронов от эмиттера к коллектору (поэтому обычный ток течет от коллектора к эмиттеру). Эмиттер «испускает» электроны в базу, которая контролирует количество электронов, испускаемых эмиттером. Большая часть испускаемых электронов «собирается» коллектором, который отправляет их в следующую часть цепи.

PNP работает таким же, но противоположным образом. База по-прежнему контролирует ток, но этот ток течет в противоположном направлении – от эмиттера к коллектору.Вместо электронов эмиттер испускает «дырки» (концептуальное отсутствие электронов), которые собираются коллектором.

Транзистор похож на электронный клапан . Базовый штифт похож на ручку, которую вы можете отрегулировать, чтобы позволить большему или меньшему количеству электронов течь от эмиттера к коллектору. Давайте исследуем эту аналогию дальше …


Расширение аналогии с водой

Если вы в последнее время читали много руководств по концепциям электричества, вы, вероятно, привыкли к аналогиям с водой.Мы говорим, что ток аналогичен скорости потока воды, напряжение – это давление, проталкивающее воду через трубу, а сопротивление – это ширина трубы.

Неудивительно, что аналогия с водой может быть распространена и на транзисторы: транзистор похож на водяной клапан – механизм, который мы можем использовать для управления скоростью потока .

Есть три состояния, в которых мы можем использовать клапан, каждое из которых по-разному влияет на скорость потока в системе.

1) Вкл – короткое замыкание

Клапан можно полностью открыть, позволяя воде свободно течь в – проходить, как если бы клапана даже не было.

Аналогичным образом, при определенных обстоятельствах, транзистор может выглядеть как , закорачивающее между выводами коллектора и эмиттера. Ток может свободно течь через коллектор и выходить из эмиттера.

2) Выкл. – обрыв цепи

Когда он закрыт, клапан может полностью перекрыть поток воды.

Таким же образом можно использовать транзистор для создания разрыва цепи между выводами коллектора и эмиттера.

3) Линейное управление потоком

С некоторой точной настройкой можно точно настроить клапан для точного управления расходом до некоторой точки между полностью открытым и закрытым.

Транзистор может делать то же самое – линейно регулирует ток через цепь в какой-то момент между полностью выключенным (разомкнутая цепь) и полностью включенным (короткое замыкание).

Из нашей аналогии с водой, ширина трубы аналогична сопротивлению в цепи. Если клапан может точно регулировать ширину трубы, то транзистор может точно регулировать сопротивление между коллектором и эмиттером. Таким образом, транзистор подобен переменному регулируемому резистору .

Усилитель мощности

Есть еще одна аналогия, которую мы можем провести здесь. Представьте себе, если бы с легким поворотом клапана вы могли контролировать скорость потока затворов плотины Гувера. Ничтожное усилие, которое вы можете приложить для поворота ручки, может создать усилие в тысячи раз сильнее. Мы расширяем аналогию до предела, но эта идея распространяется и на транзисторы. Транзисторы особенные, потому что они могут усиливать электрических сигналов, превращая сигнал малой мощности в аналогичный сигнал гораздо большей мощности.


Вид. Это еще не все, но это хорошее место для начала! В следующем разделе вы найдете более подробное объяснение работы транзистора.


Режимы работы

В отличие от резисторов, которые обеспечивают линейную зависимость между напряжением и током, транзисторы являются нелинейными устройствами. У них есть четыре различных режима работы, которые описывают протекающий через них ток. (Когда мы говорим о токе, протекающем через транзистор, мы обычно имеем в виду ток , протекающий от коллектора к эмиттеру NPN .)

Четыре режима работы транзистора:

  • Насыщение – Транзистор действует как короткое замыкание . Ток свободно течет от коллектора к эмиттеру.
  • Отсечка – Транзистор действует как разомкнутая цепь . Нет тока от коллектора к эмиттеру.
  • Активный – Ток от коллектора к эмиттеру пропорционален току, протекающему в базу.
  • Reverse-Active – Как и в активном режиме, ток пропорционален базовому току, но течет в обратном направлении.Ток течет от эмиттера к коллектору (не совсем то, для чего были предназначены транзисторы).

Чтобы определить, в каком режиме находится транзистор, нам нужно посмотреть на напряжения на каждом из трех выводов и на то, как они соотносятся друг с другом. Напряжения от базы к эмиттеру (V BE ) и от базы к коллектору (V BC ) устанавливают режим транзистора:

Упрощенный квадрантный график выше показывает, как положительное и отрицательное напряжение на этих клеммах влияет на режим.На самом деле все немного сложнее.

Давайте рассмотрим все четыре режима транзистора по отдельности; мы исследуем, как перевести устройство в этот режим и как это влияет на ток.

Примечание: Большая часть этой страницы посвящена NPN транзисторам . Чтобы понять, как работает транзистор PNP, просто поменяйте полярность или знаки> и <.

Режим насыщения

Насыщенность – это в режиме транзистора.Транзистор в режиме насыщения действует как короткое замыкание между коллектором и эмиттером.

В режиме насыщения оба «диода» в транзисторе смещены в прямом направлении. Это означает, что V BE должен быть больше 0, и , так же как и V BC . Другими словами, V B должен быть выше, чем V E и V C .

Поскольку переход от базы к эмиттеру выглядит как диод, на самом деле V BE должен быть больше, чем пороговое напряжение , чтобы войти в насыщение.Есть много сокращений для этого падения напряжения – V th , V γ и V d несколько – и фактическое значение варьируется между транзисторами (и даже больше в зависимости от температуры). Для многих транзисторов (при комнатной температуре) это падение может составить около 0,6 В.

Еще один облом реальности: между эмиттером и коллектором не будет идеальной проводимости. Между этими узлами образуется небольшое падение напряжения. В технических характеристиках транзисторов это напряжение определено как напряжение насыщения CE, В CE (насыщение) – напряжение от коллектора к эмиттеру, необходимое для насыщения.Это значение обычно составляет 0,05-0,2 В. Это значение означает, что V C должен быть немного больше, чем V E (но оба все еще меньше, чем V B ), чтобы транзистор перешел в режим насыщения.

Режим отсечки

Режим отсечки противоположен насыщению. Транзистор в режиме отсечки выключен – нет тока коллектора и, следовательно, нет тока эмиттера. Это почти похоже на обрыв цепи.

Чтобы перевести транзистор в режим отсечки, базовое напряжение должно быть меньше, чем напряжение эмиттера и коллектора.Оба V BC и V BE должны быть отрицательными.

На самом деле, V BE может быть где угодно между 0 В и V th (~ 0,6 В) для достижения режима отсечки.

Активный режим

Для работы в активном режиме транзистор V BE должен быть больше нуля, а V BC должен быть отрицательным. Таким образом, базовое напряжение должно быть меньше, чем на коллекторе, но больше, чем на эмиттере. Это также означает, что коллектор должен быть больше эмиттера.

На самом деле нам нужно ненулевое прямое падение напряжения (сокращенно V th , V γ или V d ) от базы к эмиттеру (V BE ), чтобы “включить” транзистор. Обычно это напряжение обычно составляет около 0,6 В.

Усиление в активном режиме

Активный режим – это самый мощный режим транзистора, потому что он превращает устройство в усилитель . Ток, идущий на вывод базы, усиливает ток, идущий в коллектор и выходящий из эмиттера.

Наше сокращенное обозначение для усиления (коэффициент усиления) транзистора – β (вы также можете увидеть его как β F или h FE ). β линейно связывает ток коллектора ( I C ) с базовым током ( I B ):

Фактическое значение β зависит от транзистора. Обычно это около 100 , но может варьироваться от 50 до 200 … даже 2000, в зависимости от того, какой транзистор вы используете и сколько тока проходит через него.Если, например, у вашего транзистора β = 100, это будет означать, что входной ток в 1 мА на базу может производить ток 100 мА через коллектор.

Модель с активным режимом. V BE = V th , а I C = βI B .

А как насчет тока эмиттера, I E ? В активном режиме токи коллектора и базы идут в устройство , и выходит I E . Чтобы связать ток эмиттера с током коллектора, у нас есть другое постоянное значение: α .α – коэффициент усиления по току общей базы, он связывает эти токи как таковые:

α обычно очень близко, но меньше 1. Это означает, что I C очень близко, но меньше, чем I E в активном режиме.

Вы можете использовать β для вычисления α или наоборот:

Если, например, β равно 100, это означает, что α равно 0,99. Итак, если, например, I C равен 100 мА, то I E равен 101 мА.

Реверс Активный

Так же, как насыщение противоположно отсечке, обратный активный режим противоположен активному режиму.Транзистор в обратном активном режиме проводит, даже усиливает, но ток течет в обратном направлении, от эмиттера к коллектору. Обратной стороной активного режима является то, что β (β R в данном случае) на намного меньше на .

Чтобы перевести транзистор в обратный активный режим, напряжение на эмиттере должно быть больше, чем на базе, которая должна быть больше, чем на коллекторе (V BE <0 и V BC > 0).

Обратный активный режим обычно не является состоянием, в котором вы хотите управлять транзистором.Приятно знать, что он есть, но он редко превращается в приложение.

Относительно PNP

После всего, о чем мы говорили на этой странице, мы все еще покрыли только половину спектра BJT. А как насчет транзисторов PNP? Работа PNP очень похожа на работу NPN – у них те же четыре режима, но все изменилось. Чтобы узнать, в каком режиме находится транзистор PNP, поменяйте местами все знаки <и>.

Например, чтобы перевести PNP в режим насыщения, V C и V E должны быть выше, чем V B .Вы опускаете базу ниже, чтобы включить PNP, и поднимаете ее выше, чем коллектор и эмиттер, чтобы выключить его. И, чтобы перевести PNP в активный режим, V E должен иметь более высокое напряжение, чем V B , которое должно быть выше, чем V C .

Итого:

Соотношение напряжений Режим NPN Режим PNP
В E B C Активный Обратный
V E B > V C Насыщенность Отсечка
V E > V B C Отсечка Насыщенность
V E > V B > V C Задний ход Активный

Другой противоположной характеристикой NPN и PNP является направление тока.В активном режиме и режиме насыщения ток в PNP протекает от эмиттера к коллектору . Это означает, что эмиттер обычно должен иметь более высокое напряжение, чем коллектор.


Если вы перегорели концептуальными вещами, перейдите к следующему разделу. Лучший способ узнать, как работает транзистор, – это изучить его в реальных схемах. Давайте посмотрим на некоторые приложения!


Приложения I: Коммутаторы

Одно из самых фундаментальных применений транзистора – это его использование для управления потоком энергии к другой части схемы – использование его в качестве электрического переключателя.Управляя им либо в режиме отсечки, либо в режиме насыщения, транзистор может создавать двоичный эффект включения / выключения переключателя.

Транзисторные переключатели являются важными блоками для построения схем; они используются для создания логических вентилей, которые используются для создания микроконтроллеров, микропроцессоров и других интегральных схем. Ниже приведены несколько примеров схем.

Транзисторный переключатель

Давайте посмотрим на самую фундаментальную схему транзисторного переключателя: переключатель NPN. Здесь мы используем NPN для управления мощным светодиодом:

Наш управляющий вход проходит в базу, выход привязан к коллектору, а на эмиттере поддерживается фиксированное напряжение.

В то время как для обычного переключателя требуется физическое переключение исполнительного механизма, этот переключатель управляется напряжением на базовом выводе. Вывод микроконтроллера ввода / вывода, как и на Arduino, может быть запрограммирован на высокий или низкий уровень для включения или выключения светодиода.

Когда напряжение на базе больше 0,6 В (или какое бы там значение у вашего транзистора V th ), транзистор начинает насыщаться и выглядит как короткое замыкание между коллектором и эмиттером. Когда напряжение на базе меньше 0.6V транзистор находится в режиме отсечки – ток не течет, потому что это похоже на разрыв цепи между C и E.

Схема, приведенная выше, называется переключателем низкого уровня , потому что переключатель – наш транзистор – находится на стороне низкого (заземления) цепи. В качестве альтернативы мы можем использовать транзистор PNP для создания переключателя верхнего плеча:

Подобно схеме NPN, база – это наш вход, а эмиттер подключен к постоянному напряжению. Однако на этот раз эмиттер подключен к высокому уровню, а нагрузка подключена к транзистору со стороны земли.

Эта схема работает так же хорошо, как и коммутатор на основе NPN, но есть одно огромное отличие: чтобы включить нагрузку, база должна быть низкой. Это может вызвать проблемы, особенно если высокое напряжение нагрузки (V CC – 12 В, подключенное к эмиттеру V E на этом рисунке) выше, чем высокое напряжение нашего управляющего входа. Например, эта схема не будет работать, если вы попытаетесь использовать Arduino с напряжением 5 В для выключения двигателя 12 В. В этом случае было бы невозможно выключить выключателем , потому что V B (соединение с управляющим контактом) всегда будет меньше, чем V E .

Базовые резисторы!

Вы заметите, что каждая из этих схем использует последовательный резистор между управляющим входом и базой транзистора. Не забудьте добавить этот резистор! Транзистор без резистора на базе похож на светодиод без токоограничивающего резистора.

Напомним, что в некотором смысле транзистор – это просто пара соединенных между собой диодов. Мы смещаем диод база-эмиттер в прямом направлении, чтобы включить нагрузку. Для включения диоду требуется всего 0,6 В, большее напряжение означает больший ток.Некоторые транзисторы могут быть рассчитаны только на ток, протекающий через них не более 10–100 мА. Если вы подаете ток выше максимального номинала, транзистор может взорваться.

Последовательный резистор между нашим источником управления и базой ограничивает ток в базе . Узел база-эмиттер может получить свое счастливое падение напряжения 0,6 В, а резистор может снизить оставшееся напряжение. Значение резистора и напряжение на нем определяют ток.

Резистор должен быть достаточно большим, чтобы эффективно ограничивать ток , но достаточно маленьким, чтобы питать базу достаточным током .Обычно достаточно от 1 мА до 10 мА, но чтобы убедиться в этом, проверьте техническое описание транзистора.

Цифровая логика

Транзисторы

можно комбинировать для создания всех наших основных логических вентилей: И, ИЛИ, и НЕ.

(Примечание: в наши дни полевые МОП-транзисторы с большей вероятностью будут использоваться для создания логических вентилей, чем биполярные транзисторы. Полевые МОП-транзисторы более энергоэффективны, что делает их лучшим выбором.)

Инвертор

Вот схема транзистора, которая реализует инвертор , или НЕ затвор:

Инвертор на транзисторах.

Здесь высокое напряжение на базе включает транзистор, который эффективно соединяет коллектор с эмиттером. Поскольку эмиттер напрямую подключен к земле, коллектор тоже будет (хотя он будет немного выше, где-то около V CE (sat) ~ 0,05-0,2 В). С другой стороны, если на входе низкий уровень, транзистор выглядит как разомкнутая цепь, а выход подтянут до VCC

.

(На самом деле это основная конфигурация транзистора, называемая с общим эмиттером .Подробнее об этом позже.)

И Ворота

Вот пара транзисторов, используемых для создания логического элемента И с 2 входами :

2-входной логический элемент И на транзисторах.

Если один из транзисторов выключен, то на выходе коллектора второго транзистора будет установлен низкий уровень. Если оба транзистора включены (на обоих базах высокий уровень), то выходной сигнал схемы также высокий.

OR Выход

И, наконец, логический элемент ИЛИ с двумя входами :

Логический вентиль ИЛИ с 2 входами, построенный на транзисторах.

В этой схеме, если один (или оба) A или B имеют высокий уровень, соответствующий транзистор включается и подтягивает выходной сигнал к высокому уровню. Если оба транзистора выключены, то через резистор выводится низкий уровень.

Н-образный мост

H-мост – это транзисторная схема, способная управлять двигателями как по часовой, так и против часовой стрелки . Это невероятно популярная трасса – движущая сила бесчисленных роботов, которые должны уметь двигаться как вперед на , так и на назад.

По сути, H-мост представляет собой комбинацию четырех транзисторов с двумя входными линиями и двумя выходами:

Вы можете догадаться, почему это называется Н-мостом?

(Примечание: обычно у хорошо спроектированного H-моста есть нечто большее, включая обратные диоды, базовые резисторы и триггеры Шмидта.)

Если оба входа имеют одинаковое напряжение, выходы двигателя будут иметь одинаковое напряжение, и двигатель не сможет вращаться. Но если два входа противоположны, двигатель будет вращаться в одном или другом направлении.

H-мост имеет таблицу истинности, которая выглядит примерно так:

Вход A Вход B Выход A Выход B Направление двигателя
0 0 1 1 Остановлено (торможение)
1 0 По часовой стрелке
1 0 0 1 Против часовой стрелки
1 1 0 торможение

Генераторы

Генератор – это схема, которая генерирует периодический сигнал, который колеблется между высоким и низким напряжением.Генераторы используются во всевозможных схемах: от простого мигания светодиода до генерации тактового сигнала для управления микроконтроллером. Есть много способов создать схему генератора, включая кварцевые кристаллы, операционные усилители и, конечно же, транзисторы.

Вот пример колебательного контура, который мы называем нестабильным мультивибратором . Используя обратную связь , мы можем использовать пару транзисторов для создания двух дополняющих осциллирующих сигналов.

Помимо двух транзисторов, конденсаторы являются настоящим ключом к этой схеме.Колпачки поочередно заряжаются и разряжаются, в результате чего два транзистора поочередно включаются и выключаются.

Анализ работы этой схемы – отличное исследование работы как конденсаторов, так и транзисторов. Для начала предположим, что C1 полностью заряжен (сохраняется напряжение около V CC ), C2 разряжен, Q1 включен, а Q2 выключен. Вот что происходит после этого:

  • Если Q1 включен, то левая пластина C1 (на схеме) подключена примерно к 0 В. Это позволит C1 разряжаться через коллектор Q1.
  • Пока C1 разряжается, C2 быстро заряжается через резистор меньшего номинала – R4.
  • Как только C1 полностью разрядится, его правая пластина будет подтянута примерно до 0,6 В, что включит Q2.
  • На этом этапе мы поменяли местами состояния: C1 разряжен, C2 заряжен, Q1 выключен, а Q2 включен. Теперь танцуем в другую сторону.
  • Q2 включен, позволяет C2 разряжаться через коллектор Q2.
  • Когда Q1 выключен, C1 может относительно быстро заряжаться через R1.
  • Как только C2 полностью разрядится, Q1 снова включится, и мы вернемся в состояние, в котором начали.

Может быть трудно с головой окунуться. Вы можете найти еще одну отличную демонстрацию этой схемы здесь.

Выбирая определенные значения для C1, C2, R2 и R3 (и сохраняя R1 и R4 относительно низкими), мы можем установить скорость нашей схемы мультивибратора:

Итак, при значениях для конденсаторов и резисторов, установленных на 10 мкФ и 47 кОм соответственно, частота нашего генератора будет около 1.5 Гц. Это означает, что каждый светодиод будет мигать примерно 1,5 раза в секунду.


Как вы, наверное, уже заметили, существует тонны схем, в которых используются транзисторы. Но мы почти не коснулись поверхности. Эти примеры в основном показывают, как транзистор можно использовать в режимах насыщения и отсечки в качестве переключателя, но как насчет усиления? Пришло время увидеть больше примеров!


Приложения II: Усилители

Некоторые из самых мощных транзисторных приложений включают усиление: преобразование сигнала малой мощности в сигнал большей мощности.Усилители могут увеличивать напряжение сигнала, беря что-то из диапазона мкВ и преобразовывая его в более полезный уровень в мВ или В. Или они могут усиливать ток, что полезно для превращения мкА тока, создаваемого фотодиодом, в ток гораздо большей величины. Существуют даже усилители, которые принимают ток и производят более высокое напряжение или наоборот (называемые транссопротивлением и крутизной соответственно).

Транзисторы являются ключевым компонентом многих усилительных схем. Существует бесконечное количество разнообразных транзисторных усилителей, но, к счастью, многие из них основаны на некоторых из этих более примитивных схем.Запомните эти схемы, и, надеюсь, с небольшим сопоставлением с образцом вы сможете понять более сложные усилители.

Общие конфигурации

Три основных транзисторных усилителя: общий эмиттер, общий коллектор и общая база. В каждой из трех конфигураций один из трех узлов постоянно связан с общим напряжением (обычно с землей), а два других узла являются либо входом, либо выходом усилителя.

Общий эмиттер

Общий эмиттер – одна из наиболее популярных схем транзисторов.В этой схеме эмиттер подключен к общему напряжению как для базы, так и для коллектора (обычно заземления). База становится входом сигнала, а коллектор становится выходом.

Схема с общим эмиттером популярна, потому что она хорошо подходит для усиления напряжения , особенно на низких частотах. Например, они отлично подходят для усиления аудиосигналов. Если у вас небольшой входной сигнал с размахом 1,5 В, вы можете усилить его до гораздо более высокого напряжения, используя немного более сложную схему, например:

Одна особенность обычного эмиттера заключается в том, что он инвертирует входной сигнал (сравните его с инвертором с последней страницы!).

Общий коллектор (эмиттерный повторитель)

Если мы подключим коллектор к общему напряжению, используем базу как вход, а эмиттер как выход, то получится общий коллектор. Эта конфигурация также известна как эмиттерный повторитель .

Общий коллектор не усиливает напряжение (фактически, выходное напряжение будет на 0,6 В ниже входного). По этой причине эту схему иногда называют повторителем напряжения .

Эта схема имеет большой потенциал в качестве усилителя тока .В дополнение к этому, высокий коэффициент усиления по току в сочетании с почти единичным коэффициентом усиления по напряжению делает эту схему отличным буфером напряжения . Буфер напряжения предотвращает нежелательные помехи цепи нагрузки цепи, управляющей ею.

Например, если вы хотите подать 1 В на нагрузку, вы можете пойти простым путем и использовать делитель напряжения, или вы можете использовать эмиттерный повторитель.

По мере увеличения нагрузки (что, наоборот, означает уменьшение сопротивления) выход схемы делителя напряжения падает.Но выходное напряжение эмиттерного повторителя остается стабильным, независимо от нагрузки. Большие нагрузки не могут «загрузить» эмиттерный повторитель, как это могут быть цепи с большим выходным сопротивлением.

Общая база

Мы поговорим об общей базе, чтобы завершить этот раздел, но это наименее популярная из трех основных конфигураций. В усилителе с общей базой эмиттер является входом, а коллектор – выходом. База общая для обоих.

Общая база похожа на антиэмиттер-повторитель.Это приличный усилитель напряжения, и ток на входе примерно равен выходному току (на самом деле ток на входе немного больше, чем на выходе).

Схема с общей базой лучше всего работает как токовый буфер . Он может принимать входной ток с низким входным сопротивлением и подавать почти такой же ток на выход с более высоким сопротивлением.

Резюме

Эти три конфигурации усилителей лежат в основе многих более сложных транзисторных усилителей. У каждого из них есть приложения, где они сияют, будь то усиление тока, напряжения или буферизация.

Общий эмиттер Общий коллектор Общий коллектор
Коэффициент усиления по напряжению Средний Низкий Высокий
Усиление по току Низкое сопротивление Среднее Высокое Низкое
Выходное сопротивление Среднее Низкое Высокое

Многокаскадные усилители

Мы можем продолжать говорить о большом разнообразии транзисторных усилителей.Вот несколько быстрых примеров, демонстрирующих, что происходит, когда вы комбинируете одноступенчатые усилители, указанные выше:

Дарлингтон

Усилитель Дарлингтона соединяет один общий коллектор с другим, создавая усилитель с высоким коэффициентом усиления по току .

Выходное напряжение составляет , что примерно соответствует входному напряжению (минус 1,2–1,4 В), но коэффициент усиления по току является произведением двух коэффициентов усиления транзистора . Это β 2 – более 10 000!

Пара Дарлингтона – отличный инструмент, если вам нужно управлять большой нагрузкой с очень малым входным током.

Дифференциальный усилитель

Дифференциальный усилитель вычитает два входных сигнала и усиливает эту разницу. Это важная часть цепей обратной связи, где вход сравнивается с выходом для получения будущего выхода.

Вот основа дифференциального усилителя:

Эта схема также называется длинной хвостовой парой . Это пара схем с общим эмиттером, которые сравниваются друг с другом для получения дифференциального выхода.Два входа подаются на базы транзисторов; выход представляет собой дифференциальное напряжение на двух коллекторах.

Двухтактный усилитель

Двухтактный усилитель является полезным «заключительным каскадом» многих многокаскадных усилителей. Это энергоэффективный усилитель мощности, часто используемый для управления громкоговорителями.

Основной двухтактный усилитель использует транзисторы NPN и PNP, оба сконфигурированы как общие коллекторы:

Двухтактный усилитель на самом деле не усиливает напряжение (выходное напряжение будет немного меньше входного), но усиливает ток.Это особенно полезно в биполярных схемах (с положительным и отрицательным питанием), потому что оно может как «проталкивать» ток в нагрузку от положительного источника питания, так и «вытягивать» ток и погружать его в отрицательный источник питания.

Если у вас есть биполярный источник питания (или даже если у вас его нет), двухтактный – отличный конечный каскад для усилителя, действующий как буфер для нагрузки.

Собираем их вместе (операционный усилитель)

Давайте рассмотрим классический пример многокаскадной транзисторной схемы: операционный усилитель.Умение распознавать общие транзисторные схемы и понимание их назначения может очень помочь! Вот схема внутри LM3558, действительно простого операционного усилителя:

Внутреннее устройство операционного усилителя LM358. Узнали какие-то усилители?

Здесь, безусловно, больше сложности, чем вы можете быть готовы усвоить, однако вы можете увидеть некоторые знакомые топологии:

  • Q1, Q2, Q3 и Q4 образуют входной каскад. Выглядит очень похоже на общий коллектор (Q1 и Q4) в дифференциальный усилитель , верно? Он просто выглядит перевернутым, потому что использует PNP.Эти транзисторы образуют входной дифференциальный каскад усилителя.
  • Q11 и Q12 являются частью второго этапа. Q11 – это общий коллектор, а Q12 – это общий эмиттер . Эта пара транзисторов буферизует сигнал с коллектора Q3 и обеспечивает высокий коэффициент усиления, когда сигнал поступает на финальный каскад.
  • Q6 и Q13 являются частью финальной стадии, и они тоже должны выглядеть знакомо (особенно если не обращать внимания на R SC ) – это двухтактный ! Этот этап буферизует выходной сигнал, позволяя ему управлять большими нагрузками.
  • Есть множество других распространенных конфигураций, о которых мы не говорили. Q8 и Q9 сконфигурированы как токовое зеркало , которое просто копирует величину тока, проходящего через один транзистор, в другой.

После этого ускоренного курса по транзисторам мы не ожидаем, что вы поймете, что происходит в этой схеме, но если вы сможете начать определять общие схемы транзисторов, вы на правильном пути!


Покупка транзисторов

Теперь, когда вы контролируете источник управления, мы рекомендуем SparkFun Inventor’s Kit, чтобы воплотить в жизнь полученные вами новые знания.Мы также предоставили ссылки на комплект полупроводников и одиночные транзисторы для использования в ваших собственных проектах.

Наши рекомендации:

N-канальный полевой МОП-транзистор 60 В, 30 А

В наличии COM-10213

Если вы когда-нибудь задумывались, как управлять фарами автомобиля с помощью микроконтроллера, MOSFET – это то, что вам нужно.Это ве…

4

Пакет дополнений SparkFun Inventor’s Kit – v4.0

На пенсии КОМПЛЕКТ-14310

С помощью Add-On Pack вы сможете включить некоторые из старых частей, которые раньше были включены в SIK, которые были обновлены…

На пенсии

Ресурсы и дальнейшее развитие

Если вы хотите глубже изучить транзисторы, мы рекомендуем несколько ресурсов:

  • Начало работы в электронике Форрест Мимс – Мимс – мастер объяснения электроники простым для понимания и применимым образом.Обязательно посмотрите эту книгу, если вы хотите более подробно познакомиться с транзисторами.
  • LTSpice and Falstad Circuit – это бесплатные программные инструменты, которые вы можете использовать для моделирования цепей. Цифровые эксперименты со схемами – отличный способ научиться. Вы получаете все эксперименты, без боли макетирования или страха взорвать все. Попробуйте собрать воедино то, о чем мы говорили!
  • 2N3904 Техническое описание – Еще один способ узнать о транзисторах – это изучить их техническое описание.2N3904 – действительно распространенный транзистор, который мы используем постоянно (а 2N3906 – его брат по PNP). Ознакомьтесь с таблицей данных, чтобы узнать, узнаете ли вы какие-нибудь знакомые характеристики.

Кроме того, наш собственный технический директор Пит снял серию видеороликов «По словам Пита», в которых основное внимание уделяется транзисторам и транзисторным усилителям. Обязательно посмотрите его видео о диодах и транзисторах:

.

Затем вы можете перейти к: Конфигурации смещения транзисторов, часть 1 и часть 2, и, наконец, текущие зеркала.Качественный товар!

Дальше

Или, если вам не терпится узнать больше об электронике в целом, ознакомьтесь с некоторыми из этих руководств по SparkFun:

  • Интегральные схемы – Что вы получите, если объедините тысячи транзисторов и поместите их в черный ящик? IC!
  • Регистры сдвига – регистры сдвига – одна из наиболее распространенных интегральных схем. Узнайте, как с помощью транзистора мигать десятки светодиодов всего за несколько входов.
  • Mini FET Shield Hookup Guide – Это действительно простой щит Arduino, который использует 8 полевых МОП-транзисторов для управления 8 сильноточными выходами.Это хороший пример использования транзистора в качестве переключателя из реальной жизни.
  • Проектирование печатных плат с EAGLE – Выведите свои новые навыки работы с транзисторами на новый уровень. Сделайте из них печатную плату! В этом руководстве объясняется, как использовать бесплатное программное обеспечение (Eagle) для проектирования печатных плат.
  • Как паять. Если вы разрабатываете печатную плату, вам также нужно знать, как паять. Узнайте, как паять через отверстия в этом руководстве.

Или ознакомьтесь с некоторыми из этих сообщений в блогах, чтобы найти идеи:

Как работают транзисторы | HowStuffWorks

Если клетки являются строительными блоками жизни, то транзисторы – строительными блоками цифровой революции.Без транзисторов чудеса техники, которыми вы пользуетесь каждый день – сотовые телефоны, компьютеры, автомобили – были бы совершенно другими, если бы они вообще существовали.

До появления транзисторов инженеры-разработчики использовали вакуумные лампы и электромеханические переключатели для завершения электрических цепей. Трубки были далеки от идеала. Перед работой им приходилось разогреваться (а иногда и перегреваться), они были ненадежными, громоздкими и потребляли слишком много энергии. Все, от телевизоров до телефонных систем и первых компьютеров, использовало эти компоненты, но после Второй мировой войны ученые искали альтернативы электронным лампам.Вскоре они найдут ответ в работе, проделанной десятилетиями ранее.

В конце 1920-х годов польский американский физик Юлиус Лилиенфельд подал патент на трехэлектродное устройство, изготовленное из сульфида меди. Нет никаких доказательств того, что он действительно создал компонент, но его исследования помогли разработать то, что сегодня является полевым транзистором, строительным блоком кремниевых чипов.

Через двадцать лет после того, как Лилиенфельд подал свои патенты, ученые пытались применить его идеи на практике. Телефонной системе Bell, в частности, требовалось нечто лучшее, чем электронные лампы, для поддержания работоспособности систем связи.Компания собрала звездную команду ученых умов, включая Джона Бардина, Уолтера Браттейна и Уильяма Шокли, и заставила их заняться исследованием заменителей электронных ламп.

В 1947 году Шокли был директором по исследованиям транзисторов в Bell Telephone Labs. Браттейн был знатоком физики твердого тела, а также экспертом по природе атомной структуры твердых тел, а Бардин был инженером-электриком и физиком. В течение года Бардин и Бриттен использовали элемент германий для создания схемы усиления, также называемой точечным транзистором.Вскоре после этого Шокли усовершенствовал свою идею, разработав переходной транзистор.

В следующем году Bell Labs объявила миру, что они изобрели рабочие транзисторы. Первоначальное патентное название первого транзистора было следующим: Полупроводниковый усилитель; трехэлектродный элемент схемы из полупроводниковых материалов. Фраза звучала безобидно. Но это изобретение принесло команде Белла Нобелевскую премию по физике 1956 года и позволило ученым и инженерам-разработчикам гораздо больше контролировать поток электричества.

Не будет преувеличением, что транзисторы сделали возможным один из крупнейших технологических рывков человечества. Продолжайте читать, чтобы узнать, как именно работают транзисторы, как они повлияли на развитие технологий и, в конечном итоге, на историю человечества.

как работает транзистор, альтернативная точка зрения

Зарядные потоки, управляемые напряжением

Прежде всего, вы должны отказаться от идеи, что ток проходит в транзисторы или потоки внутри проводов.Да, вы поняли меня правильно. Ток не течет. Электрический ток никогда не течет , поскольку электрический ток – это не материал. Электрический ток – это поток чего-то другого. (Спросите себя: что за вещество течет в реке, называется ли оно «течением»? Либо это называется “вода?”)

Поскольку ток – это поток заряда, следует избегать распространенного выражения «поток тока», поскольку буквально оно означает « поток из потока заряда». – СОВРЕМЕННЫЙ КОЛЛЕДЖ ФИЗИКИ, Richards, Sears, Wehr, Zemansky (найти похожие в книге Сервея COLLEGE ФИЗИКА)
Так что же на самом деле течет внутри проводов?

То, что движется внутри проводов, НЕ называется электрическим током.Вместо он называется Electric Charge . Это заряд, который течет, а не ток. Движение зарядов может исчезнуть, а движение может появиться. Но Само движение не течет, текут заряды. И в реки (или в водопроводе) течет вода, а не «течение». Аналогия: мы не сможем понять сантехнику, пока не перестанем предполагать, что трубы пусты … при этом веря в волшебство, называемое “Текущий.”

Мы должны узнать, что трубы уже заполнены; эта «вода» течет внутри них.То же самое и со схемами. Провода не залиты «потоком Текущий “, вместо этого они предварительно заполнены. Платежи, которые могут двигаться. Электрический заряд – это настоящая штука; его переносят физические частицы, и он может двигаться с реальной скоростью и в реальном направлении. Заряжать ведет себя как «вещество», как газ или жидкость. Но электрический ток отличается от заряда: заряд – это как материал, но ток – это не вещи. (Если ток подобен ветру, то заряд подобен азоту!) Если мы экспериментируйте с концепциями; если мы решим игнорировать “текущий”, и вместо этого мы пойдите и внимательно изучите поведение движущихся зарядов в большом детали, мы можем сжечь облака тумана, которые блокируют наше понимание электроника.

Секунда: заряды внутри проводников не проталкиваются сами собой вместе, но вместо этого их подталкивает «разность потенциалов»; они проталкивается полями напряжения в проводящем материале. Сборы не выскакивал из блока питания, как будто блок питания какой-то резервуара для воды. Если представить, что заряды уходят через минус клемма источника питания; и если вы думаете, что обвинения то распределить по полым трубам контура, то вы сделали фундаментальная ошибка.Если вы считаете, что сборы предусмотрены источник питания, значит, вы совершили фундаментальную ошибку. Провода не действуют вроде «пустых электронных трубок». Блок питания не дает никаких электроны. Блоки питания обязательно создают токов, или они вызывает токов, но помните, мы убираем слово «ток». Чтобы создать поток зарядов, блок питания не вводит никаких заряжает провода. Источник питания – только помпа. Насос может подавать давление накачки.Насосы никогда не подают перекачиваемую воду.

Третий: вы открыли большой «секрет» визуализации электрического схемы?

ВСЕ ПРОВОДНИКИ УЖЕ ЗАРЯДЫ
Провода и силикон … оба ведут себя как предварительно заполненные водопроводные трубы или резервуары для воды. В «вода» – это огромное количество подвижных заряженных частиц дирижер. Электрические схемы построены по «полнотрубной аналогии». Этот простая идея обычно скрывается фразами «поток тока» или “Источники питания посылают ток.”Мы думаем, что провода похожи на полые трубы. В итоге мы визуализируем загадочную субстанцию ​​под названием Current. которая протекает через них. Нет. (Как только мы избавимся от слова «текущий», мы можем открыть для себя довольно ошеломляющую информацию о простых схемах, а?)
Если цепи похожи на водопровод, , тогда ни одна из “труб” цепи всегда пусты. Эта идея чрезвычайно важна, и без нее мы не может понять полупроводники … или даже проводники! Металлы содержат огромное количество подвижных электронов, образующих своего рода «электрическую жидкость» внутри металла.Простой кусок меди похож на резервуар для воды! Физики называют эту жидкость «электронным морем металлов» или океан заряда ». Полупроводники всегда полны этой подвижной “зарядка”. Подвижный заряд присутствует, даже когда транзистор сидит на полке и отключен от всего. Когда напряжение нанесенный на кусок кремния, эти заряды уже находятся в материал приводится в движение. Также обратите внимание, что заряд внутри проводов … незаряжен. Рядом с каждым подвижным электроном находится положительный протон, поэтому хотя металл содержит огромное море заряда, нет никакой сети заряд в среднем.Провода содержат «незаряженный» заряд. Лучше назови это “отмена списания”. Но даже несмотря на то, что электроны нейтрализуются рядом с протонами электроны все еще могут течь между протонами. Отменено заряд все еще может перемещаться, поэтому возможны потоки заряда в незаряженный металл.

Хорошо, так как «трубы» уже заполнены «жидкостью», то для того, чтобы понимать схему, мы НЕ должны отслеживать путь, начиная с клеммы источника питания. Вместо этого мы можем начать с любого компонента на схема.Если напряжение приложено к этому компоненту, то заряды внутри этого компонента начнут течь. Доработаем старый “объяснение с помощью фонарика”, которому всех нас учили в начальной школе. Вот исправленная версия:

ТОЧНОЕ ОБЪЯСНЕНИЕ ФОНАРЯ:
Провода полны огромных количества подвижного электрического заряда (все проводники есть!) Если подключить несколько проводов в сплошное кольцо, вы формируете “электрическую цепь”, которая содержит подвижную конвейерную ленту из зарядов внутри металлического круга.Затем мы разрезаем это кольцо в паре мест и вставляем батарею и лампочку в разрезы. Аккумулятор действует как зарядный насос, в то время как лампочка предлагает трение. Аккумулятор проталкивает длинный ряд проводов заряжается вперед, потом все заряды текут, затем загорается лампочка. Давайте следовать за ними.

Заряды начинаются внутри нити накаливания лампочки. (Нет, не внутри аккумулятор. Начинаем с лампочки .) Заряды вынуждены течь вдоль нити.Потом они вытекают в первую проволоку и двигайтесь к первому выводу аккумулятора. (В то же время более заряды попадают в нить через другой ее конец.) Аккумулятор нагнетает заряжается через себя и снова отступает. Обвинения уходят вторые клемма АКБ, потом по второму проводу стекают к лампочке. Они намотать обратно внутрь нити накаливания лампочки. В то же время заряды в других частях цепи делают то же самое. Это как прочный пояс , сделанный из зарядов.Батарея действует как привод колесо, которое перемещает ремень. Провода ведут себя так, как будто они скрывают конвейерная лента внутри. Лампочка действует как «трение»; становится жарко когда его собственные естественные заряды вынуждены течь. Скорость батареи вверх по всему ремню, а трение лампочки замедляет его опять таки. А так ремень работает постоянно, а лампочка нагревается.



Правда освободит вас … но сначала это разозлит тебя! -анон

Краткий обзор:

1.МАТЕРИАЛ, ПРОТЕКАЮЩИЙ ЧЕРЕЗ ПРОВОДНИКИ НАЗЫВАЕТСЯ ОПЛАТА. («ТОК» НЕ ПРОХОДИТ.)

2. ЗАРЯД ВНУТРИ ПРОВОДНИКИ УМЫВАЮТСЯ ПОЛЯ НАПРЯЖЕНИЯ.

3. ВСЕ ПРОВОДА “ПРЕДВАРИТЕЛЬНО ЗАПОЛНЕННЫЙ” ОБЪЕМ ПОДВИЖНОГО ЗАРЯДА

4. АККУМУЛЯТОРЫ И ИСТОЧНИКИ ПИТАНИЯ ЯВЛЯЮТСЯ ЗАРЯДНЫМИ НАСОСАМИ.

5. ЛАМПОЧКИ И РЕЗИСТОРЫ ОБА АКТ «ФРИКЦИОННО».

И последнее: разница между проводником и изолятором в том, что просто: проводники похожи на предварительно залитые водопроводные трубы, а изоляторы – на как трубы, задушенные льдом.Оба содержат «электрический материал»; проводники и изоляторы заполнены электрически заряженными частицами. Но «вещество» внутри изолятора не может двигаться. Когда мы применяем перепад давления по водопроводу, течет вода. Но с труба пустая, там ничего нет, поэтому течения не происходит. И с трубка в замороженном состоянии, материал застрял в ловушке и не сдвинется с места. (Другими словами, напряжение вызывает поток заряда в проводниках, но не может вызвать поток заряда в изоляторах, потому что заряды либо отсутствуют, либо неподвижны.) Многие вводные учебники ошибаются в своих определениях. Они определяют проводника как нечто, через которое могут течь заряды, а изоляторы якобы блочные сборы. Нет. Воздух и вакуум не блокируют заряды, но воздух и вакуум – хорошие изоляторы! На самом деле дирижер – это то, что содержит подвижные заряды, а в изоляторе их нет. (Если в книге неверна эта основополагающая идея, то большая часть ее последующих объяснения подобны зданиям, построенным на куче мусора, и они имеют тенденцию свернуть.)

Еще одно напоминание перед тем, как погрузиться в транзисторы. Кремний очень отличается от металла. Металлы полны подвижных зарядов … но также легированный кремний. Насколько они разные? Конечно, дело в “запрещенная зона” и разница между электронами и дырками, но это не главное. Важное отличие довольно простое: металлы имеют огромное количество подвижного заряда, но кремний его гораздо меньше. Для Например, в меди каждый атом меди отдает один подвижный электрон в «море заряда».«Электрический флюид» меди очень плотный, это такой же плотный, как и медь. Но в легированном кремнии только по одному на каждый миллиард атомов отдает подвижный заряд. Кремний похож на большое пустое пространство со случайным блуждающим зарядом. В кремнии можно подмести все заряжается из материала, используя потенциал в несколько вольт, в то время как металл потребуются миллиарды вольт, чтобы сделать то же самое. Или в другие слова:

6. ЗАРЯД ВНУТРИ ПОЛУПРОВОДНИКОВ КАК СЖИМАЕМЫЙ ГАЗ, А ЗАРЯД ВНУТРИ МЕТАЛЛА КАК ПЛОТНЫЙ И Несжимаемая жидкость.
Сметание зарядов в материале – то же самое, что преобразование этого материала. материал от проводника до изолятора. Если силикон похож на резину шланг, значит, это шланг, содержащий сжимаемый газ. Мы можем легко закройте его и остановите поток. Но если медь тоже похожа на резину шланг, то вместо этого, это как шланг, полный железных слизней. Вы можете сжать и давить, но не разбить их с дороги. Но с воздушными шлангами а с кремниевыми проводниками даже небольшое боковое давление может защемить путь закройте и остановите поток.

Хорошо, давайте посмотрим, как обычно объясняют транзисторы.

Чтобы включить NPN-транзистор, на базу подается напряжение и эмиттерные клеммы. Это приводит к тому, что электроны в основном проводе удаляются. от самого транзистора и вытекают в сторону блока питания. Это в Turn выдергивает электроны из базовой области P-типа, оставляя “ дырки ” позади, и «дыры» действуют как положительные заряды, которые проталкиваются в противоположном направлении от направления электронного тока.Что КАЖЕТСЯ бывает так, что базовый провод вводит положительные заряды в основание область. Изрыгает дыры. Он вводит заряд.

(Обратите внимание, что здесь я описываю поток заряда , а не положительный заряд. «условный ток»)

Как работает транзистор? Руководство для начинающих

Транзисторы – одни из самых популярных электронных компонентов, которые могут выполнять две разные работы. Он может работать как усилитель или переключатель.В электронике используется очень много типов транзисторов в зависимости от их характеристик и применения.

Транзисторы, такие как BJT (биполярный транзистор) , FET (полевой транзистор) , используются в электронике. Соединительный транзистор может быть двух типов: PNP-транзистор и NPN-транзистор , и есть два типа полевого транзистора – переходный полевой транзистор (JFET) и металл-оксидный полевой транзистор (MOSFET) .В этом уроке мы узнаем, как работает биполярный транзистор (BJT).


С транзистором большее количество электроэнергии можно контролировать с помощью небольшого количества электричества. Это очень похоже на управление подачей воды путем поворота клапана.

Транзистор имеет три ножки –

1. База

2. Излучатель

3. Коллектор

В транзисторе база используется как затвор для управления большей подачей электроэнергии.Коллектор используется в качестве источника питания большего размера, а эмиттер работает как выход для этого источника питания.

Применяя различные уровни электрического тока от базы, можно регулировать количество тока, протекающего через затвор от коллектора. Таким образом, очень небольшое количество тока может использоваться для управления большим током, как в усилителе.


Как работает транзистор NPN?

В основном транзисторы изготавливаются из полупроводниковых материалов.В зависимости от этих материалов существует два типа биополярных переходных транзисторов – NPN-транзистор и PNP-транзистор. Транзистор

NPN имеет три ножки – базу, эмиттер и коллектор. В NPN-транзисторе области коллектора и эмиттера состоят из материала N-типа, который в основном состоит из электронов. Базовая часть состоит из материала P-типа, который в основном состоит из отверстий.

В транзисторе NPN ток течет от коллектора к эмиттеру. для этого типа обтекания необходимо соблюдать смещение –

Если вы понимаете закон заряда, вы легко поймете, как работает транзистор.это очень простая концепция. Это концепция, при которой одни и те же заряды отталкиваются друг от друга, а противоположные заряды притягиваются друг к другу.

Это означает, что два положительных заряда будут отталкиваться друг от друга, а два отрицательных заряда будут отталкиваться друг от друга, в то время как противоположные заряды будут притягиваться друг к другу. Это все, что вам нужно знать, чтобы разбираться в транзисторах.

Как мы уже знаем, в NPN-транзисторе области эмиттера, состоящие из материала N-типа, где основными носителями являются электроны с отрицательными зарядами.

Теперь мы хотим пропустить ток от коллектора к области эмиттера. Итак, мы прикладываем положительное напряжение к области эмиттера. В результате электроны на выводе коллектора отталкиваются этим напряжением, и ток течет к эмиттеру.

Теперь подаем напряжение в базовую область, которая сделана из материала P-типа. Это наиболее важная область для управления включением / выключением транзистора.

Если ток не проходит в базовую область транзистора, он оказывает сильное сопротивление протеканию тока.Таким образом, ток не течет от коллектора к эмиттеру.

Вот почему материал P, составляющий основную область, состоящую из отверстий, обеспечивает прочный барьер, разделяющий области коллектора и эмиттера.

Однако, когда ток течет в основание, электроны начинают течь в материал P и истощают количество дырок в области основания.

Барьер основной области истощается и становится меньше, пока не наберется достаточно электронов, чтобы полностью разрушить барьер.Когда это происходит, ток может легко течь от коллектора к эмиттеру.

Теперь подключите транзистор, как указано выше. После подключения схемы, если вы приложите достаточный ток к базе, вы увидите, что транзистор включается. А если убрать этот ток с базы, то он отключится.

Как работает транзистор PNP?

Транзистор PNP также имеет три ножки – базу, эмиттер и коллектор. Области коллектора и эмиттера состоят из материала P-типа, который в основном состоит из отверстий.Базовая область состоит из материала N-типа, который в основном состоит из электронов.

В транзисторе PNP ток течет от эмиттера к коллектору. для этого типа обтекания необходимо соблюдать смещение –

Как мы уже знаем, в транзисторе PNP области эмиттера, состоящие из материала P-типа, где основными носителями являются дырки, которые являются положительными зарядами. Теперь мы хотим пропустить ток от эмиттера к области коллектора. Итак, мы прикладываем положительное напряжение к области эмиттера.В результате отверстия в выводе эмиттера отталкиваются от этого напряжения, и ток течет к коллектору.

Теперь мы подаем напряжение в базовую область, которая состоит из материала N-типа. Это наиболее важная область для управления включением / выключением транзистора. Если ток не проходит в базовую область транзистора, он не оказывает сопротивления протеканию тока. Таким образом, ток может легко течь от эмиттера к коллектору.

Вот почему материал N, составляющий основную область, состоит из электронов.Теперь, если мы дадим больше электронов, приложив ток, тогда толщина базовой области увеличится, и это заблокирует поток тока от эмиттера к коллектору.

Вот почему, когда мы подаем ток на базу PNP-транзистора, он блокирует прохождение тока от эмиттера к коллектору. А когда ток не течет от базы, ток может легко течь от эмиттера к коллектору.

Теперь подключите транзистор, как указано выше. После подключения схемы, если вы подадите достаточный ток на базу, то увидите, что транзистор отключился.И если вы уберете этот ток с базы, он станет включенным.

Работа транзистора в качестве переключателя

В этом руководстве по транзистору мы узнаем о работе транзистора в качестве переключателя. Переключение и усиление – это две области применения транзисторов и транзисторов, поскольку коммутатор является основой для многих цифровых схем. Мы изучим различные режимы работы (активный, насыщенный и отключенный) транзистора, то, как транзистор работает как переключатель (как NPN, так и PNP), а также некоторые практические прикладные схемы, использующие транзистор в качестве переключателя.

Введение

Транзисторы – это трехслойное трехполюсное полупроводниковое устройство, которое часто используется в операциях усиления и переключения сигналов. Как одно из важных электронных устройств, транзистор нашел применение в огромном количестве приложений, таких как встроенные системы, цифровые схемы и системы управления.

Вы можете найти транзисторы как в цифровой, так и в аналоговой области, поскольку они широко используются для различных приложений, таких как схемы переключения, схемы усилителя, схемы питания, цифровые логические схемы, регуляторы напряжения, схемы генераторов и т. Д.

В этой статье основное внимание уделяется переключающему действию транзистора и дается краткое объяснение транзистора как переключателя.

Краткое описание BJT

Существует два основных семейства транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET). Биполярный транзистор или просто БЮТ представляет собой трехслойное полупроводниковое устройство с тремя выводами и двумя переходами. Он состоит из двух PN-переходов, соединенных спина к спине с общим средним слоем.

Когда мы говорим термин «транзистор», он часто относится к BJT. Это устройство, управляемое током, в котором выходной ток регулируется входным током. Название биполярное указывает на то, что два типа носителей заряда, то есть электроны и дырки, проводят ток в BJT, где дырки являются носителями положительного заряда, а электроны – носителями отрицательного заряда.

Транзистор имеет три области: базу, эмиттер и коллектор. Эмиттер является сильно легированным выводом и испускает электроны в базу.Вывод базы слегка легирован и передает электроны, инжектированные эмиттером, на коллектор. Вывод коллектора умеренно легирован и собирает электроны с базы. Этот коллектор больше по сравнению с двумя другими областями, поэтому он может рассеивать больше тепла.

BJT бывают двух типов: NPN и PNP. Оба они работают одинаково, но различаются по смещению и полярности источника питания. В транзисторе PNP материал N-типа зажат между двумя материалами P-типа, тогда как в случае транзистора NPN материал P-типа зажат между двумя материалами N-типа.

Эти два транзистора могут иметь разные типы, например, общий эмиттер, общий коллектор и общую базу.

Если вы хотите работать с MOSFET в качестве коммутатора, сначала изучите основы MOSFET.

Режимы работы транзисторов

В зависимости от условий смещения, таких как прямое или обратное, транзисторы имеют три основных режима работы, а именно области отсечки, активности и насыщения.

Активный режим

В этом режиме транзистор обычно используется в качестве усилителя тока.В активном режиме два перехода смещены по-разному, что означает, что переход эмиттер-база смещен в прямом направлении, тогда как переход коллектор-база смещен в обратном направлении. В этом режиме ток течет между эмиттером и коллектором, и величина протекающего тока пропорциональна базовому току.

Cutoff Mode

В этом режиме коллекторный базовый переход и эмиттерный базовый переход смещены в обратном направлении. Поскольку оба PN-перехода имеют обратное смещение, ток почти не протекает, за исключением небольших токов утечки (обычно порядка нескольких наноампер или пикоампер).BJT в этом режиме выключен и, по сути, представляет собой разомкнутую цепь.

Область отсечки в основном используется в коммутационных и цифровых логических схемах.

Режим насыщения

В этом режиме работы переходы эмиттер-база и коллектор-база смещены в прямом направлении. Ток свободно течет от коллектора к эмиттеру с почти нулевым сопротивлением. В этом режиме транзистор полностью включен и представляет собой замкнутую цепь.

Область насыщения также в основном используется в коммутационных и цифровых логических схемах.

На рисунке ниже показаны выходные характеристики BJT. На приведенном ниже рисунке область отсечки имеет рабочие условия, когда выходной ток коллектора равен нулю, нулевой базовый входной ток и максимальное напряжение коллектора. Эти параметры приводят к образованию большого обедненного слоя, который также не позволяет току течь через транзистор. Следовательно, транзистор полностью выключен.

Аналогично, в области насыщения транзистор смещен таким образом, что прикладывается максимальный ток базы, что приводит к максимальному току коллектора и минимальному напряжению коллектор-эмиттер.Это приводит к уменьшению размера обедненного слоя и пропусканию максимального тока через транзистор. Следовательно, транзистор полностью открыт.

Следовательно, из приведенного выше обсуждения мы можем сказать, что транзисторы можно заставить работать как твердотельный переключатель ВКЛ / ВЫКЛ, работая транзистором в областях отсечки и насыщения. Этот тип приложения переключения используется для управления светодиодами, двигателями, лампами, соленоидами и т. Д.

Транзистор как переключатель

Транзистор может использоваться для переключения для размыкания или замыкания цепи.Твердотельное переключение этого типа обеспечивает значительную надежность и меньшую стоимость по сравнению с обычными реле.

В качестве переключателей можно использовать транзисторы NPN и PNP. В некоторых приложениях в качестве переключающего устройства используется силовой транзистор, при этом может потребоваться другой транзистор уровня сигнала для управления мощным транзистором.

NPN-транзистор как переключатель

Операция переключения транзистора выполняется на основе напряжения, приложенного к клемме базы.Когда между базой и эмиттером приложено достаточное напряжение (V IN > 0,7 В), напряжение коллектор-эмиттер примерно равно 0. Следовательно, транзистор действует как короткое замыкание. Коллекторный ток V CC / R C протекает через транзистор.

Аналогично, когда на вход не подается напряжение или нулевое напряжение, транзистор работает в области отсечки и действует как разомкнутая цепь. В этом типе коммутационного соединения нагрузка (здесь светодиод используется в качестве нагрузки) подключается к коммутационному выходу с контрольной точкой.Таким образом, когда транзистор включен, ток будет течь от источника к земле через нагрузку.

Пример транзистора NPN в качестве переключателя

Рассмотрим пример ниже, где сопротивление базы R B = 50 кОм, сопротивление коллектора R C = 0,7 кОм, V CC равно 5 В, а значение бета равно 125. В основании подается входной сигнал в диапазоне от 0 В до 5 В. Мы собираемся увидеть выходной сигнал на коллекторе, изменяя напряжение V I в двух состояниях: 0 и 5 В, как показано на рисунке.

I C = V CC / R C , когда V CE = 0

I C = 5 В / 0,7 кОм

I C = 7,1 мА

Базовый ток I B = I C / β

I B = 7,1 мА / 125

I B = 56,8 мкА

Из приведенных выше расчетов максимальное или пиковое значение тока коллектора в цепи составляет 7,1 мА, когда напряжение V CE равно нулю.И соответствующий ток базы для этого тока коллектора составляет 56,8 мкА.

Итак, ясно, что при увеличении тока базы выше 56,8 мкА транзистор переходит в режим насыщения.

Рассмотрим случай, когда на входе подается нулевое напряжение. Это приводит к тому, что базовый ток равен нулю, и, поскольку эмиттер заземлен, базовый переход эмиттера не смещен в прямом направлении. Следовательно, транзистор находится в выключенном состоянии, а выходное напряжение коллектора равно 5 В.

Когда V I = 0 В, I B = 0 и I C = 0,

V C = V CC – (I C * R C )

= 5V – 0

= 5V

Предположим, что приложенное входное напряжение составляет 5 вольт, тогда базовый ток можно определить, применив закон Кирхгофа для напряжения.

Когда V I = 5 В,

I B = (V I – V BE ) / R B

Для кремниевого транзистора V BE = 0.7 В

Таким образом, I B = (5 В – 0,7 В) / 50 кОм

= 86 мкА, что больше 56,8 мкА

Следовательно, поскольку базовый ток превышает 56,8 мкА, транзистор будет доведен до насыщения, т. е. он будет полностью включен, когда на входе приложено 5 В. Таким образом, выход на коллекторе становится примерно нулевым.

Транзистор PNP как переключатель

Транзистор PNP работает так же, как NPN для операции переключения, но ток течет от базы.Этот тип переключения используется для конфигураций с отрицательным заземлением. Для транзистора PNP клемма базы всегда смещена отрицательно по отношению к эмиттеру.

При этом переключении базовый ток протекает, когда базовое напряжение более отрицательное. Проще говоря, низкое напряжение или более отрицательное напряжение вызывает короткое замыкание транзистора, в противном случае он будет разомкнут.

При этом нагрузка подключается к транзисторному коммутационному выходу с опорной точкой. Когда транзистор включен, ток течет от источника через транзистор к нагрузке и, наконец, к земле.

Пример транзистора PNP в качестве переключателя

Подобно схеме транзисторного переключателя NPN, вход схемы PNP также является базовым, но эмиттер подключен к постоянному напряжению, а коллектор подключен к земле через нагрузку, как показано на рисунке .

В этой конфигурации база всегда смещена отрицательно по отношению к эмиттеру за счет соединения базы на отрицательной стороне и эмиттера на положительной стороне входного источника питания. Итак, напряжение V BE отрицательное, а напряжение питания эмиттера относительно коллектора положительное (V CE положительное).

Следовательно, для проводимости транзистора эмиттер должен быть более положительным как по отношению к коллектору, так и по отношению к базе. Другими словами, база должна быть более отрицательной по отношению к эмиттеру.

Для расчета токов базы и коллектора используются следующие выражения.

I C = I E – I B

I C = β * I B

I B = I C / β

Рассмотрим пример выше. нагрузка требует тока 100 мА, а бета-значение транзистора равно 100.Тогда ток, необходимый для насыщения транзистора, равен

Минимальный базовый ток = ток коллектора / β

= 100 мА / 100

= 1 мА

Следовательно, когда базовый ток равен 1 мА, транзистор будет полностью открыт. . Но для гарантированного насыщения транзистора требуется практически на 30 процентов больше тока. Итак, в этом примере требуемый базовый ток составляет 1,3 мА.

Практические примеры транзистора в качестве переключателя

Транзистор для переключения светодиода

Как обсуждалось ранее, транзистор можно использовать в качестве переключателя.На схеме ниже показано, как транзистор используется для переключения светоизлучающего диода (LED).

  • Когда переключатель на клемме базы разомкнут, ток через базу не течет, поэтому транзистор находится в состоянии отсечки. Таким образом, транзистор работает как разомкнутая цепь, и светодиод гаснет.
  • Когда переключатель замкнут, базовый ток начинает течь через транзистор, а затем достигает насыщения, в результате чего светодиод загорается.
  • Резисторы устанавливаются для ограничения токов, протекающих через базу и светодиод.Также можно изменять интенсивность светодиода, изменяя сопротивление на пути тока базы.

Транзистор для работы реле

Также можно управлять работой реле с помощью транзистора. С помощью небольшой схемы транзистора, способного возбуждать катушку реле, так что внешняя нагрузка, подключенная к ней, управляется.

  • Рассмотрим схему ниже, чтобы узнать, как работает транзистор для включения катушки реле.Входной сигнал, приложенный к базе, приводит к переходу транзистора в область насыщения, в результате чего в цепи происходит короткое замыкание. Таким образом, на катушку реле подается напряжение и срабатывают контакты реле.
  • При индуктивных нагрузках, особенно при переключении двигателей и катушек индуктивности, внезапное отключение питания может поддерживать высокий потенциал на катушке. Это высокое напряжение может привести к значительному повреждению остальной цепи. Следовательно, мы должны использовать диод параллельно с индуктивной нагрузкой, чтобы защитить схему от индуцированных напряжений индуктивной нагрузки.

Транзистор для управления двигателем
  • Транзистор также может использоваться для однонаправленного управления и регулирования скорости двигателя постоянного тока путем переключения транзистора через равные промежутки времени, как показано на рисунке ниже.
  • Как упоминалось выше, двигатель постоянного тока также является индуктивной нагрузкой, поэтому мы должны разместить на нем диод свободного хода для защиты цепи.
  • Переключая транзистор в областях отсечки и насыщения, мы можем многократно включать и выключать двигатель.
  • Также можно регулировать скорость двигателя от состояния покоя до полной скорости, переключая транзистор на различных частотах. Мы можем получить частоту переключения от управляющего устройства или микросхемы, например микроконтроллера.

У вас есть четкое представление о том, как транзистор можно использовать в качестве переключателя? Мы надеемся, что предоставленная информация с соответствующими изображениями и примерами проясняет всю концепцию переключения транзисторов. Далее, если у вас есть сомнения, предложения и комментарии, вы можете написать ниже.

Заключение

Полное руководство по использованию транзистора в качестве переключателя. Изучите основы биполярного переходного транзистора, области работы транзистора, работу транзисторов NPN и PNP в качестве переключателя, практическое применение переключающего транзистора.

Как работают биполярные переходные транзисторы.

  • Изучив этот раздел, вы сможете:
  • • Опишите основную работу кремниевого планарного транзистора.
  • • Изучите работу переходов база / эмиттер и база / коллектор.
  • • Опишите эффекты легирования материалов транзисторов.

Рис. 3.3.1 Как легируется транзистор BJP.

Все дело в допинге

Принцип работы транзистора можно описать со ссылкой на рис. 3.3.1, на котором показаны основные элементы легирования переходного транзистора, и на рис.3.3.2, показывающий, как работает BJT.

Работа транзистора очень зависит от степени легирования различных частей полупроводникового кристалла. Эмиттер N-типа очень сильно легирован, чтобы обеспечить много свободных электронов в качестве основных носителей заряда. Слаболегированная базовая область P-типа чрезвычайно тонкая, а коллектор N-типа очень сильно легирован, чтобы придать ему низкое удельное сопротивление, за исключением слоя менее сильно легированного материала рядом с базовой областью.Это изменение удельного сопротивления коллектора гарантирует, что в материале коллектора рядом с основанием присутствует большой потенциал. Важность этого станет очевидной из следующего описания.

Рис. 3.3.2. Как транзистор усиливает ток.

Во время нормальной работы на переход база / эмиттер прикладывается потенциал, так что база примерно на 0,6 В положительнее, чем эмиттер, это делает переход база / эмиттер смещенным вперед.

К переходу база / коллектор прикладывается гораздо более высокий потенциал с относительно высоким положительным напряжением, приложенным к коллектору, так что переход база / коллектор сильно смещен в обратном направлении. Это делает слой истощения между базой и коллектором довольно широким после подачи питания.

Как упоминалось выше, коллектор состоит в основном из сильно легированного материала с низким удельным сопротивлением и тонкого слоя легированного материала с высоким сопротивлением рядом с переходом база / коллектор.Это означает, что большая часть напряжения между коллектором и базой вырабатывается через этот тонкий слой с высоким удельным сопротивлением, создавая высокий градиент напряжения рядом с переходом коллектор-база.

Когда переход база-эмиттер смещен в прямом направлении, в базу будет течь небольшой ток. Поэтому в материале P-типа вводятся отверстия. Эти дырки притягивают электроны через смещенный вперед переход база / эмиттер для объединения с дырками. Однако, поскольку эмиттерная область очень сильно легирована, в базовую область P-типа пересекает гораздо больше электронов, чем может объединиться с доступными дырками.Это означает, что в области базы имеется большая концентрация электронов, и большая часть этих электронов проходит прямо через очень тонкую базу и попадает в обедненный слой база / коллектор. Оказавшись здесь, они попадают под влияние сильного электрического поля на переходе база / коллектор. Это поле настолько сильное из-за большого градиента потенциала в материале коллектора, упомянутого ранее, что электроны перемещаются через обедненный слой в материал коллектора и, таким образом, в сторону вывода коллектора.

Изменение тока, протекающего в базе, влияет на количество электронов, притягиваемых эмиттером. Таким образом, очень небольшие изменения тока базы вызывают очень большие изменения тока, протекающего от эмиттера к коллектору, поэтому происходит усиление тока.

Посмотрите наше видео о том, как делаются биполярные транзисторы и как они работают.

Начало страницы

.

Оставить комментарий
