Чертёж детали в компасе
В этом уроке расскажу, как сделать чертёж детали в компасе. Рассмотрим два основных способа, как строится в компас 3d чертёж детали, а также расскажу плюсы и минусы каждого способа.
Есть два способа как сделать чертёж детали в компасе – черчение в 2D и создание чертежа с 3D модели. Конечно, современные конструкторы, создают чертёж с 3D модели, так как практически всё моделирование, с использование современных программ, осуществляется в 3D.
Черчение в 2D подходит в тех ситуациях, когда требуется сделать чертёж для простой детали, которая не используется в производстве серийно, или когда отсутствует 3D модель, или же заказчик прислал чертёж и его надо подкорректировать. На простом примере сейчас покажу, как создать чертёж. В независимости от способа создания чертежа, начало одинаковое.

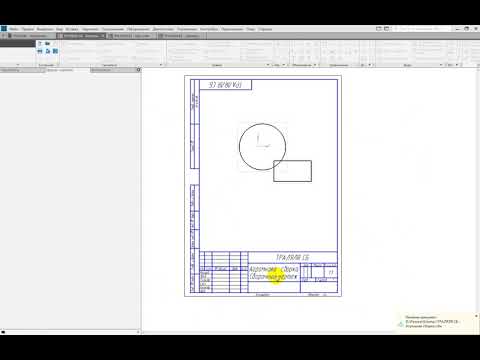

Запускаем программу, нажимаем «Файл» затем «Создать», выбираем чертёж, подтверждаем. Следующим шагом нам нужно выбрать формат листа. Если знает, как это сделать – хорошо, если нет, то я об этом писал в уроке «Рамки в компасе», но кратко повторюсь, что сделать это можно либо через менеджер документа, либо через сервис, задав параметры листа.

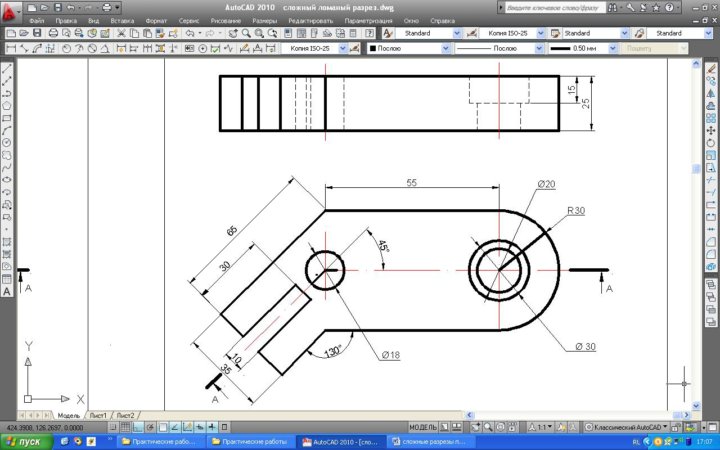

Чтобы построить линию, надо сначала в панели слева (иногда она может быть сверху или снизу в зависимости от настройки программы) выбрать раздел «Геометрия» и дальше выбрать отрезок. Для отрезка задаётся первая точка (первый щелчок левой кнопкой мыши после активации команды «отрезок»), длина и угол наклона. Обратите внимание – после того, как поставили первую точку, ведя курсор мыши, можно сразу задать и длину и угол наклона, обращая внимание на то, как изменяются цифры. А можно задать те же самые параметры и снизу в панели выполнения команды, тут же можно задать и стиль отрезка (основная линия, осевая, пунктир и т.д.). Также, после построения любого отрезка (окружности, дуги и т.д.) можно по нему щёлкнуть левой кнопкой мыши дважды, откроется панель команды снизу и можно редактировать эти параметры. Из отрезков можно построить простейшие изображения. Здесь же, в геометрии, есть и прямоугольник и фаски и скругления и окружность и дуга и т.д. Принцип работы с этими элементами схож с принципом работы с отрезком.
Для того, чтобы делать проекции, или просто выравнивать различные элементы, можно пользоваться вспомогательной линией.
Она находится под отрезком, если на неё нажать и подержать, то программа предложит несколько видов её исполнения.
Все остальные элементы (как поставить размеры, обозначения и т.д.) можно также найти в панели ниже кнопки геометрии. В рамках данного урока невозможно рассказать и одной сотой процента всего, что включается в себя построить в компас 3д чертеж детали, но обращу Ваше внимание ещё на один интересный инструмент – Библиотеки. Если щелкнуть по ним, затем по «4. Стандартные изделия», то можно прямо в чертёж вставлять шпоночные пазы по ГОСТ, канавки для выхода инструмента, отверстия резьбовые и т.д.
Теперь перейдём к построению чертежа с 3D модели. Как я уже писал выше, начало процедуры такое же – создаём чертёж, далее выбираем формат листа. Теперь нам необходимо вставить вид. Для этого нажимаем «Вставка», «Вид с модели».
Программе предложит выбрать стандартные виды (сразу 3 вида, главный, слева, сверху) или произвольный вид.
Я предпочитаю выбирать произвольный, так как сразу 3 вида не так часто нужны на чертеже. Дальше, если в программе уже открыта 3D модель, то появится вот такое окно, где будет отражен весь список уже открытых деталей, если ничего не открыто, или в списке нет нужной детали, то нажимаем «Из файла».

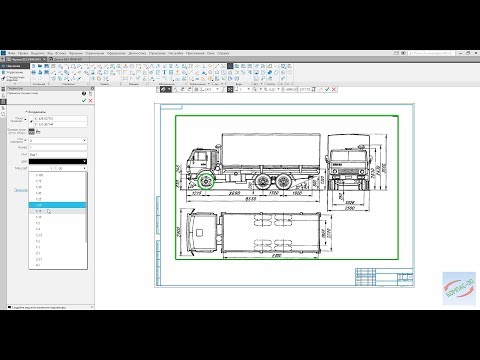

Создание чертежа детали компас с 3D модели продолжится расположением вида на поле чертежа. Место размещения выбираем мышкой, и до того, как щёлкнули в нужно место на чертеже, можно задать масштаб, сделать развёртку, если деталь гнутая, и даже сменить вид.
Вид всегда можно подвинуть и всегда можно вернутся к этим настройкам, стоит только щелкнуть левой кнопкой мыши по границам вида, а затем правой и выбрать параметры.
Это сделать легко. Тут хочу обратить Ваше внимание на одну кнопку, которая называется «Перестроить». Ею необходимо пользоваться, когда 3Д модель претерпела изменения, или когда изменили вид в параметрах. Программа сама подскажет, что чертёж необходимо перестроить, прямоугольник границ вида (пунктирные) будет иметь диагонали (также пунктирные), это и будет говорить о том, что вид чертежа перестал соответствовать 3Д модели или параметрам вида.

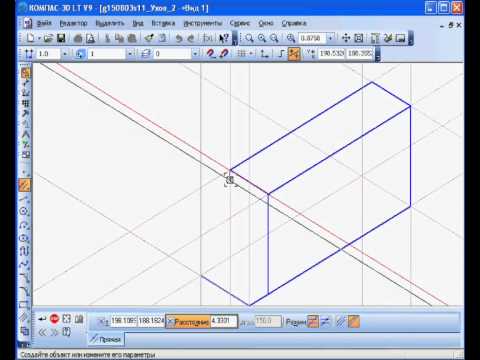

Ну и последний вопрос, на котором хотел бы дать ответ в этой статье, как вставить деталь в чертёж в компасе, и даже не деталь, а трёхмерный вид. Это делается следующим образом.
Для этого нужно выбрать соответствующий вид изометрии, подтвердить и затем перестроить чертёж. Обычно вид в изометрии добавляется к основным видам как вспомогательный, для упрощения чтения чертежа. Я вставляю изометрию, когда требуется, меньшим масштабом, чем остальные вид.
Теперь Вы знаете, как сделать чертёж детали в компасе 3Д. А вернее знаете, с чего начать построение. Желаю успехов в продолжении освоения создания чертежей, а также жду Ваших вопросов в комментариях.
Компьютерная графика | Уроки по КОМПАС-3D | Основные приемы черчения в КОМПАС-График
По вопросам репетиторства по компьютерной графике (Autocad, Solidworks, Inventor, Компас), вы можете связаться любым удобным для вас способом в разделе Контакты. Подробное описание программ обучения и стоимость, вы можете посмотреть выбрав соответствующий курс.
Обучение возможно очно и дистанционно.
1.1 Цель
Получить навыки построения изображения детали в приложении «КОМПАС-График».
1.2 Содержание
- ознакомиться с интерфейсом приложения «КОМПАС-График» и основными командами по выполнению чертежа;
- получить навыки: настройки системы; создания и сохранения чертежа; управления чертежом; работы с Менеджером документа; выполнения настроек чертежа;
- выполнить один вид детали «Крышка» по описанию в лабораторном практикуме;
- ознакомиться с вариантом задания, предложенного преподавателем;
- определиться с форматом и масштабом чертежа;
- выполнить изображение детали с простановкой необходимых размеров, заполнить основную надпись.
1.3 Последовательность и пример выполнения

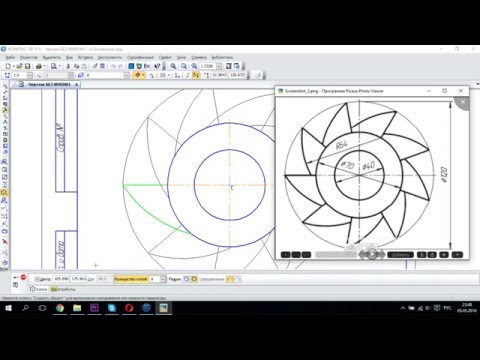

Рассмотрим построение изображения, представленного на Рисунке 1.1.
Рисунок 1.1 — Задание для выполнения чертежа крышки

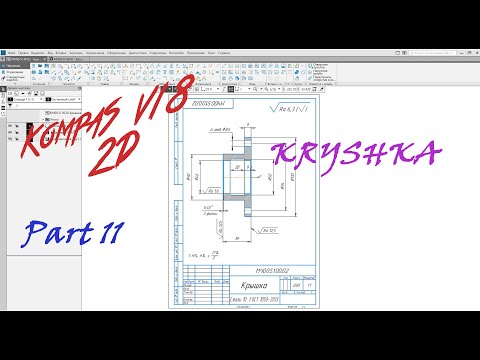

Построение двухмерного изображения крышки
1. Проанализируйте деталь: изображение симметричное, состоит из трех контуров; в каждом контуре есть повторяющиеся элементы, которые можно построит либо зеркальным отображением, либо круговым массивом.
Выберите команду Файл⇒Создать⇒Чертеж
2. Войдите в режим редактирования основной надписи (по ПКМ на основной надписи, выбрав команду из контекстного меню Заполнить основную надпись), заполните графы Обозначение – КГ.0001ХХ.001 и Наименование – Крышка. Сохраните файл.
3. Для удобства, вставьте рисунок на рабочую область, для чего, вызовите команду из списка наборов Черчение⇒Вставка и макроэлементы⇒Рисунок , выберите файл рисунка задания и укажите его местоположение на рабочей области.
Для построения внешнего контура, постройте окружность диаметром 130 мм. Для чего, вызовите команду либо из списка наборов Черчение⇒Геометрия⇒Окружность , либо в меню Черчение⇒Окружности⇒Окружность.
Постройте еще две окружности диаметрами 30 мм и 16 мм.
4. Для обрезки лишних линий вызовите команду либо из списка наборов Черчение⇒Правка⇒Усечь кривую , либо в меню Черчение⇒Усечь⇒Усечь кривую и укажите обрезаемые части кривых.
5. Для копирования одинаковых элементов выделите дугу и маленькую окружность, вызовите команду из списка наборов Черчение⇒Правка⇒Копия по окружности . На Панели свойств задайте количество элементов массива – 6, нажмите кнопку в области Размещение копий⇒Вдоль всей окружности для равномерного распределения элементов массива по окружности, укажите центр массива – центр большой окружности и нажмите кнопку Создать объект .
6. Используя команду Усечь кривую обрежьте лишние фрагменты кривых.
7. Перейдем к построению следующего контура. Создайте окружность диаметром 92 мм и еще две концентрические с диаметрами 14 мм и 28 мм.
8. Используя команду Усечь кривую обрежьте лишние фрагменты кривых.
9. Выделите дугу и маленькую окружность. Выберите команду Правка⇒Зеркально отразить .
С помощью двух точек (обязательно с привязкой, например, Центр ), расположенных на вертикальной оси больших окружностей, укажите ось симметрии. Используя команду Усечь кривую обрежьте лишние фрагменты кривых.
10. Для построения внутреннего контура, постройте две окружности диаметрами 64 мм и 40 мм.
11. Для построения лепестков, постройте три вспомогательные прямые под углом 45° и на расстоянии от средней линии по 8 мм, используя команды Геометрия⇒Вспомогательная прямая и Параллельная прямая .
12. Через точки пересечения вспомогательных прямых с окружностью диаметром 64 мм, постройте два отрезка, пересекающихся в центре больших окружностей, используя команду Отрезок .
13. Используя команду Усечь кривую обрежьте лишние фрагменты отрезков.
14. Выделите четыре полученных отрезка.
Выберите команду Правка⇒Зеркально отразить . С помощью двух точек (обязательно с привязкой, например, Центр ), расположенных на вертикальной оси больших окружностей, укажите ось симметрии. Используя команду Усечь кривую обрежьте лишние фрагменты окружностей.
15. Постройте осевые линии, используя команду из списка наборов Черчение⇒Обозначения⇒Обозначение центра . Для построения радиальных осевых линий используйте опцию в области Тип⇒Одна ось . Для построения диаметральных осевых линий, используйте команду Геометрия⇒Дуга , со стилем линии Осевая.
Используя команды списка наборов Черчение⇒Размеры⇒Линейный размер , Диаметральный размер , Радиальный размер , Угловой размер , нанесите необходимые размеры согласно ГОСТ 2.307-68. Законченный чертеж представлен на Рисунке 1.
2.
Рисунок 1.2 – Пример выполнения задания – чертеж Крышки
По вопросам репетиторства по компьютерной графике (Autocad, Solidworks, Inventor, Компас), вы можете связаться любым удобным для вас способом в разделе Контакты. Подробное описание программ обучения и стоимость, вы можете посмотреть выбрав соответствующий курс. Обучение возможно очно и дистанционно.
КОМПАС-Shaft 2D, или Сам себе расчетчик
Светлана Чиркова
Уважаемые читатели, знакомы ли вы с библиотекой КОМПАС-Shaft 2D (прежнее название КОМПАС-Shaft Plus)? Если да, то вам будет интересно узнать о ее новых возможностях, а если нет, то вы тем более должны прочитать эту статью.
Сначала зададимся простым вопросом: чем чаще всего занимается на службе инженер-конструктор? Конечно, ответов будет множество. Не будем пока рассматривать ответы вроде «Бегает с извещениями», «Улаживает дела с технологами, металлургами, снабженцами и т.д.», «Ищет способы спасения деталей с просаженными размерами», а обратимся к более типичным вариантам: «Проектирует изделия», «Выпускает чертежи» и «Выполняет расчеты».
Как раз для содействия в проектировании, выпуске чертежей и выполнении расчетов и существует КОМПАС-Shaft 2D, задача которого ускорить все эти процессы, сделать их более удобными, дать возможность конструкторам оперативно вносить изменения в существующую конструкцию. Но обо всем по порядку.
КОМПАС-Shaft 2D это не просто библиотека, а интегрированная система проектирования тел вращения. С ее помощью легко можно создавать параметрические модели валов и втулок, строить на их поверхностях шлицевые, шпоночные и резьбовые участи, канавки, кольцевые пазы и т.д. Количество ступеней модели может быть любым, а формы различными: цилиндр, конус, шестигранник, квадрат, сфера. Кроме простых ступеней, модель может содержать элементы механических передач: цилиндрические шестерни с внешними и внутренними зубьями, конические шестерни с прямыми и с круговыми зубьями, элементы червячных, цепных, клиноременных и зубчато-ременных передач.
Процесс создания модели в КОМПАС-Shaft 2D настолько прост, что не требует изучения специальной литературы.
Нужно только следовать рекомендациям создателей этой библиотеки и вводить параметры ступеней в соответствующих диалогах (рис. 1). При этом не понадобятся ни ГОСТы, ни справочники, поскольку библиотека содержит большое количество информационных таблиц со стандартизованными значениями вводимых величин.

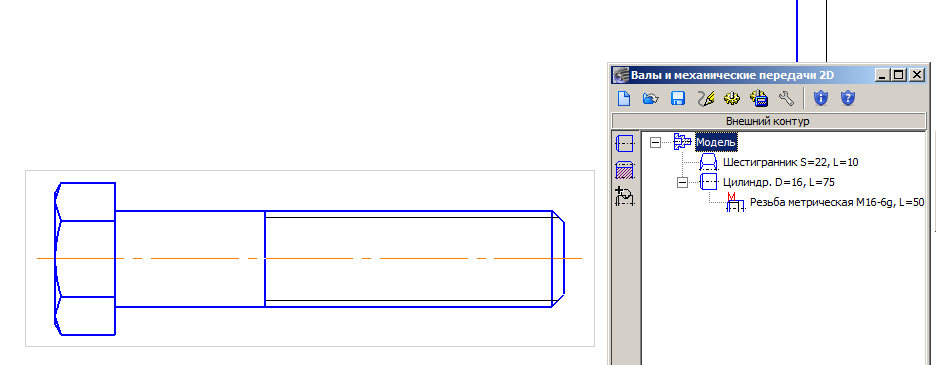

Вся структура модели представляется в виде дерева ступеней и элементов, каждый из которых можно отредактировать.
Конечно, валы и втулки можно проектировать и без помощи КОМПАС-Shaft 2D, а передачи рассчитывать на калькуляторе и рисовать по одному зубу. Но это, во-первых, не очень удобно, во-вторых, не слишком быстро, а в-третьих (и это самое главное), в КОМПАС-Shaft 2D можно создать параметрическую модель, данные о которой сохраняются в библиотеке. Это означает, что для модификации ранее спроектированной конструкции нужно лишь скорректировать в стандартных диалогах некоторые параметры и перестроение произойдет автоматически, а определение изменившихся прочностных свойств сведется к запуску расчетного модуля.
В результате станет возможным создавать целый модельный ряд на основе одного прототипа, а также, исходя из критериев прочности и долговечности, находить оптимальные материалы и пропорции конструкции, рассматривая и рассчитывая множество различных вариантов.
По команде пользователя библиотека автоматически преобразует модель КОМПАС-Shaft 2D в чертеж, на котором, кроме фронтального вида конструкции, могут находиться виды модели слева и справа, а также сечения, выносные элементы, основные размеры и т.п. Пользователю останется лишь окончательно оформить чертеж. Фронтальный вид модели остается объектом библиотеки. Если возникнет необходимость посмотреть или изменить параметры ступеней, то можно вызвать КОМПАС-Shaft 2D двойным щелчком мыши по этому виду (рис. 2).
При работе с КОМПАС-3D плоская модель КОМПАС-Shaft 2D может стать прообразом твердотельной модели, которую можно сгенерировать нажатием одной кнопки на панели инструментов главного окна библиотеки. При этом в дереве построения модели КОМПАС-3D будут присутствовать те же элементы, что и в дереве ступеней и элементов модели КОМПАС-Shaft 2D (рис.
3).
КОМПАС-Shaft 2D с полным основанием именуется расчетной системой здесь имеется набор инструментов для определения геометрических и прочностных характеристик элементов механических передач, зубчатых соединений, подшипников, валов. Расчет элементов механических передач подразумевает расчет геометрии, прочности и долговечности, а в некоторых случаях и теплостойкости. Предусмотрена возможность автономного расчета отдельной передачи или расчета в процессе проектирования модели. Путем варьирования условий нагружения либо конструктивных параметров можно быстро найти верное техническое решение и оформить его в чертежах (о процессе проектирования элементов механических передач в среде КОМПАС было подробно рассказано в № 8’2002).
В КОМПАС-Shaft 2D можно рассчитать шлицевое соединение на смятие и на износ. Если от технологов или снабженцев поступит предложение о замене материала детали, можно взять готовую модель, загрузить ее в КОМПАС-Shaft 2D, выбрать из справочника новый материал, уточнить его характеристики и в завершение запустить проверочный расчет шлицев (рис.
4). Всего через несколько секунд КОМПАС-Shaft 2D выдаст итоги расчета в виде таблицы, содержащей исходные данные и результаты вычислений. Если какое-либо из условий прочности не будет выполнено, можно распечатать отчет, который будет служить основанием для отклонения замены материала.
Новшеством КОМПАС-Shaft 2D является комплекс для расчета валов и подшипников. Конечно, опытному конструктору или расчетчику не составит большого труда достать с книжной полки два-три справочника, припомнить основы сопромата и теоретической механики, составить расчетную схему вала и часа через два-три выдать заключение о напряжениях, возникающих в опасных сечениях вала. Однако с помощью КОМПАС-Shaft 2D вы можете получить истинное удовольствие от простоты и эффективности решения этой же задачи.
Возьмем для примера многоступенчатый вал-шестерню, установленный в радиально-упорных конических роликовых подшипниках (рис. 5). Одной из его ступеней является косозубая цилиндрическая шестерня внешнего зацепления.
На вал действуют вращающий момент и радиальные силы. Значения внешних сил известны; геометрические характеристики вала тоже определены. Сначала приложим к модели действующие нагрузки (величина вращающего момента была уже введена при расчете зубчатой передачи). Уточним, как действует вращающий момент на весь вал или на его определенную часть. Затем укажем точку приложения радиальных сил или результирующего вектора, введем их величины и направления. Приложенные к конструкции внешние силы и моменты отобразятся на модели в виде стрелок.
При ручном расчете на этом этапе мы бы перешли к определению реакций в опорах, а в данном случае за нас все это сделает КОМПАС-Shaft 2D. Вызовем диалог для расчета подшипников (рис. 6). Силы, действующие на подшипники, уже определены, причем учтены как внешние нагрузки, так и нагрузки, воспринимаемые валом от зубчатой передачи. Зададим условия работы подшипников и выполним расчет на статическую и динамическую грузоподъемность, а также на долговечность и тепловыделение.
Рассчитанные параметры будут представлены в виде таблицы, которую можно распечатать или сохранить в файле.
Итак, мы имеем расчетную схему и уже вычисленные реакции. Переходим непосредственно к расчету вала (рис. 7). Перед началом расчета можно уточнить минимальную чистоту обрабатываемой поверхности для конструктивных элементов: канавок, резьбы, шлицев, посадочных мест под подшипники и т.п., и выбрать для вала материал с другими свойствами.
Дальнейший процесс для пользователя предельно прост. Нужно только двойным щелчком мыши выбрать подлежащий расчету параметр (силу, момент, относительный прогиб, эквивалентное напряжение и т.д.), а результат расчета будет представлен в виде графика распределения величины соответствующего параметра по длине вала (эпюра). Эпюра изображается поверх модели вала (рис. 8). Это делается для того, чтобы можно было визуально оценить величину расчетного параметра на каждой ступени конструкции. Увидеть точно рассчитанное значение в любом сечении вала поможет трассировка графика.
Результаты расчета вала можно оформить как чертежи КОМПАС (рис. 9) или сохранить в формате FastReport.
Итак, весь процесс расчета вала от приложения сил до получения твердых копий результатов расчета занимает пять-десять минут. Может возникнуть законное сомнение: быстро-то оно быстро, но правильно ли? Опыт свидетельствует, что при расчете многочисленных тестовых примеров и реальных задач заказчиков расхождение между результатами ручного и машинного расчетов составило не более 2-2,5 %.
Еще одна особенность КОМПАС-Shaft 2D состоит в том, что система интегрирована с электронным справочником «Материалы и сортаменты». И если ваше предприятие уже перешло на работу с современной системой управления инженерными данными и жизненным циклом изделия ЛОЦМАН либо установило общий справочник материалов, то вы сможете выбрать материал для детали из единой информационной базы.
Так чем же чаще всего занимается на службе инженер-конструктор? Возможно, что многие читатели уже через некоторое время смогут уверенно ответить: «Работает с КОМПАС-Shaft 2D».
В ближайших номерах журнала вы сможете поближе ознакомится с еще одним новым решением компании АСКОН интегрированной системой моделирования тел вращения КОМПАС-Shaft 3D».
«САПР и графика» 10’2004
