Каким цветом фаза и ноль в электричестве: Как обозначается фаза и ноль на схеме — Ремонт в квартире

Содержание

Цветовая маркировка кабеля и провода. Поиск фазы и нейтрали

В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие.


Все эти вопросы очень правильные и нужные, ведь от верного ответа на них зависит не только безопасность электромонтера и окружающих его людей, но и бесперебойность работы электросети в доме или квартире.

Цветная маркировка каждой жилы в современном кабеле не является прихотью или рекламной «фишкой» производителей. Наоборот, это жесткий стандарт, которого придерживаются во всем мире, обусловленный регламентами безопасности, а также существенно упрощающий процедуру и скорость монтажа.



Понятие цветовой маркировки проводной продукции

Цветовое оформление жилы любого провода является своеобразным маркером, который четко определяет принадлежность проводника к своей функциональной группе (нейтраль/ноль, фаза, заземление/«земля»), а также уточняет групповое назначение проводников.

Цветовая маркировка раз и на всегда решила проблему ошибочного подключения, часто приводящего к перегреву жил или короткому замыканию. Кроме того, значительно возросла скорость монтажа, ведь зная, какой цвет провода является, например, фазным, легко найти аналогичный в месте подключения и надежно их соединить. Иногда дополнительно используется буквенно-цифровой код, также выполняющий задачу идентификации жилы.

Обычно проводник целиком имеет однородный цвет, но допускается и маркирование только окончаний отдельных жил, который являются точками коммутации.

Для максимального понимания уточним термины фаза и нейтраль/ноль. Вся энергосистема, по умолчанию, является 3-фазной, т.е. напряжение между парой любых фаз – 380 В. Для получения привычных 220 В для бытовых электроустановок предусмотрен 0-вой провод. Фазное напряжение между нейтральной жилой и проводом под 380 В будет равно разности потенциалов со знакомым числом 220 В.

Маркирование проводов для электросетей 3-фазного и постоянного тока

В 3-фазных сетях переменного тока входящие проводники и шины высокого напряжения имеют следующую окраску:

  • Желтая – для А-фазы,

  • Зеленая – для В-фазы,

  • Красная – для С-фазы.

Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.

Цветовое маркирование в бытовых электросетях

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос «где фаза, а где ноль» была достаточно острой.

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

  • нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции),

  • защитная нулевая жила (PE), «земля», провод для заземленияцвет

    данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил,

  • совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот,

  • фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Цветовая маркировка рабочей жилы монофазной электросети, созданной из ответвления от 3-фазной цепи, должна обязательно совпасть с колером исходной жилы-проводника «материнской» сети.

Стандарты цветного маркирования электропроводников разработаны так, чтобы цвета изоляции жил, проводящих ток, никогда не имели даже отдаленной схожести окраской нулевых проводников. В случае применения немаркированных кабелей на их окончаниях, в местах присоединения, делаются соответствующие отличительные метки-обозначения при помощи разноцветной изоленты, кембрика или термоусадки.

Поиск фазы и нейтрали

Работа профессионала-электрика всегда имеет повышенную степень опасности, а особенно в случаях, когда приходится переделывать или чинить проведенную кем-то электропроводку и выявлять вручную,

какой цвет провода отвечает за фазу. Иногда специалист сталкивается с ситуацией, что разводка в квартире или на щитке выполнена монохромными проводами или без соблюдения требований по цветовому соответствию. Тогда, дабы избежать опасности получить электроудар, монтеру приходится задействовать свои знания и применять соответствующий инструмент.

Для ручного определения,

где фаза, а где ноль или заземляющая жила, электрик может применить несколько проверенных и надежных методик:

  • использовать ручной индикатор или «пробник». Для этого необходимо отключить электропитание, зачистить пару обесточенных проводников, сняв с них по 1-2 см изоляции, развести провода и вновь подать ток в электроцепь. Аккуратно взяв индикаторную пробник-отвертку и не прикасаясь к ее рабочей части, нужно дотронуться до каждой жилы, нажимая на металлическую часть (см. рисунок) у основания рукоятки прибора. Если лампа «пробника» загорелась, значит данная жила является фазной, а другая – нейтралью,

  • если же квартирная электропроводка выполнена не парой, а 3-мя проводами, то, кроме фазы и ноля, придется определить и «землю», что невозможно с применением одного лишь ручного индикатора. Найдя фазовую жилу «пробником» следует использовать мультиметр. В приборе потребуется выставить режим измерения 220 В, включить его и, взяв оба щупа в руки, прикоснуться одним из них к фазовому проводнику, а другим – к первому из оставшихся. Запомнив значение, показанное устройством, прикасаемся к другой «Х»-жиле и запоминаем результат. Одновременное касание к паре жил «фаза-ноль» щупами мультимера выдаст стандартное токовое напряжение вашей бытовой сети, т.е. 220 В, а значение пары «фаза-земля» будет меньшим.

Кстати, мультиметром можно также определить, какая из нераспознанных жил является фазовой. Необходимо установить переключатель на напряжение больше 200 В и щупом, включенным в гнездо «V», прикоснуться к проводникам: фаза покажет 8-15 В, а нейтраль оставит стрелку прибора в нулевом значении.

В сети есть немало полезных видеороликов, которые позволяют наглядно ознакомиться с системой цветовой маркировки проводов, а также получить практические навыки по вопросам «как понять где фаза, а где ноль» или «как вычислить фазу, нейтраль и заземление в проводке под розетку».

Электрика и цвета проводов в электрических схемах



Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Оглавление:

Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Внешний вид

Графическое изображение на схеме

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

3

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Источник: elektroznatok.ru

Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно

Каким цветом обозначается фаза и ноль

В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.

Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Новичкам, и не только, пригодится статья о применении УЗО в электрике.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
Защитный нулевой (PE) с жёлто-зелёным цветом.
Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

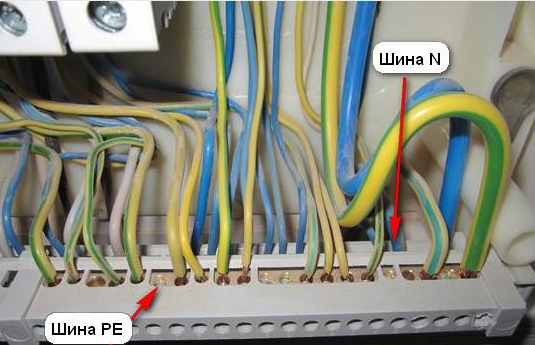

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

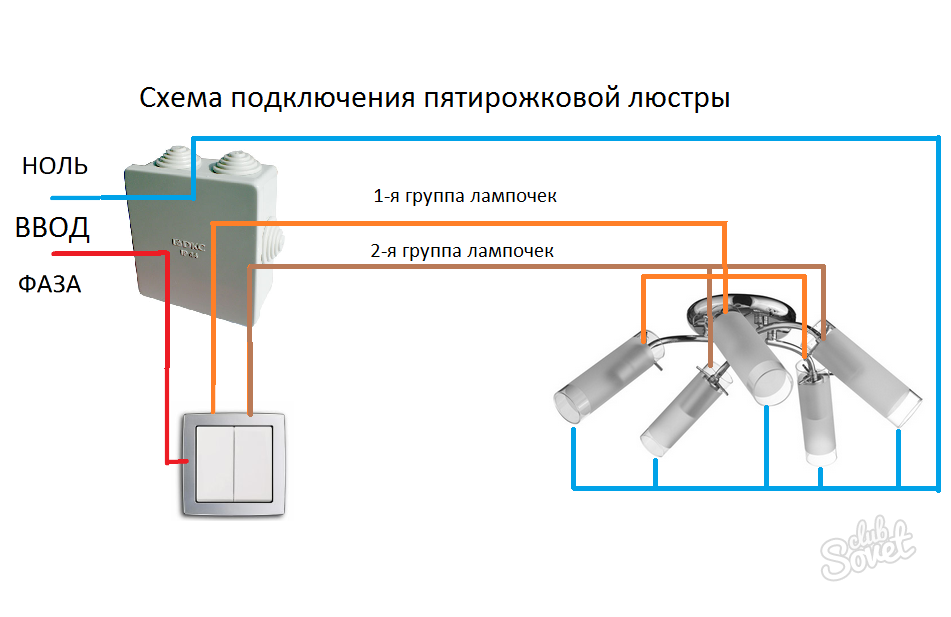

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
Кабеля, которые не поддерживают горение обозначаются «Бн».
Имеющие поливинилхлоридную оболочку буквой «В».
Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N». Ноль принято также называть нейтральным либо нулевым рабочим контактом!

Стандартный окрас

Указание нейтрали на электросхеме

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

2

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источник: stroychik.ru

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвета проводов в электрике

Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.

Кабель не может содержать в себе жилу, маркированную двойным цветом, в сочетании желтого или зеленого с каким, либо еще кроме, как только один желто-зеленый проводник.

Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.

Видео о маркировке проводов и кабельных линий

Источники:

  • https://instrument.guru/elektrichestvo/tsveta-provodov-v-elektricheskih-shemah.html
  • https://samelectrik.ru/cvetovaya-markirovka-provodov.html
  • https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
  • http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/oboznachenie-fazy-i-nulya.html
  • https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html
  • https://derevyannie-doma.com/poleznoe/cveta-provodov-v-elektrike-chto-znachat-ih-bukvennye-markirovki-i-kak-ih-mozhno-otlichit.html
  • https://glav-dacha.ru/markirovka-provodov-po-cvetu/



Провод какого цвета земля. Цвета проводов в электрике: 3 основных положения контактов


Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • – фазный провод L – имеет коричневый или красный цвет;
  • – нулевой рабочий N – (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • – нулевой защитный PE – (заземляющий проводник) окрашивается в желто-зеленый цвет.

Согласно правилам ПУЭ 1.1.29 – цвет провода заземления желто-зеленый.

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение “PE” и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

electricvdome.ru

Цвет провода земля – Всё о электрике в доме

В какой цвет окрашиваются провода заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления. Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • — фазный провод L — имеет коричневый или красный цвет;
  • — нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • — нулевой защитный PE — (заземляющий проводник) окрашивается в желто — зеленый цвет.

Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто — зеленый .

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение «PE» и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления .

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу .

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Цвета проводов в трехжильном кабеле

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной. поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга. чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов.

  1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле — это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Интересное по теме:

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источники: http://electricvdome.ru/zazemlenie/cvet-provoda-zazemlenia.html, http://knigaelektrika.ru/elektroprovodka/provoda-i-kabeli/tsveta-provodov-v-trehzhilnom-kabele.html, http://stroychik.ru/elektrika/cvetovaya-markirovka-provodov

electricremont.ru

Каким цветом земля в трехжильном проводе

В какой цвет окрашиваются провода заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления. Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • — фазный провод L — имеет коричневый или красный цвет;
  • — нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • — нулевой защитный PE — (заземляющий проводник) окрашивается в желто — зеленый цвет.

Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто — зеленый .

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение «PE» и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления .

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу .

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

  1. Заземляющий провод
  2. Нулевой проводник (нейтраль)
  3. Цвет фазного провода
  4. Определение проводов
  5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Источники: http://electricvdome.ru/zazemlenie/cvet-provoda-zazemlenia.html, http://megamolotok.ru/elektrichestvo/51-cveta-provodov-zazemlenie-faza-nol, http://electric-220.ru/news/cvet_provodov_faza_nol_zemlja/2016-11-11-1113

electricremont.ru

Цветовое обозначение проводов заземления, ноля и фазы

Цветовая маркировка проводов – это далеко не рекламная «фишка» производителей, как считают некоторые электрики-новички. Это специальное обозначение, которое позволяет электромонтеру определить ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном соединении между собой контактов, могут возникнуть неприятные последствия в виде короткого замыкания и поражения человека электротоком.

Основная цель нанесения цветовой маркировки – это сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. На текущий момент, в соответствии с ПУЭ и европейскими стандартами, каждая жила имеет свой четко прописанный окрас.

О том, какой цвет имеет нулевой провод, заземление и фаза, мы и поговорим.

Провод заземления

По стандартам изоляция «земли» окрашивается в желто-зеленый оттенок. Некоторые производители наносят на заземляющий проводник желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, оболочки чисто зеленого или чисто желтого цвета.

На электрических схемах «земля» обозначается двумя латинскими буквами «РЕ». Заземление часто называют нулевой защитой, но это не рабочий ноль, не нужно путать.

Провод нейтрали

Как в однофазной электрической сети, так и трехфазной, нейтраль окрашивается голубым или синим цветом. На электросхеме ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

  • белый;
  • бирюзовый;
  • черный;
  • коричневый;
  • розовый;
  • красный;
  • фиолетовый;
  • оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря на кажущеюся простоту, цветовая маркировка имеет ряд особенностей, которые вызывают у новичков следующие вопросы:

1.Что такое PEN?

2.Как определить фазу, заземление и ноль, если изоляция имеет нестандартный цвет либо вообще бесцветна?

Разберемся с каждым пунктом.

Что такое PEN?

Устаревшая на сегодня система заземления типа TN-C предполагает совмещение заземления и нейтрали. Ее основное преимущество – это скорость выполнения электромонтажных работ. Недостаток TN-C– это высокая вероятность повреждения электротоком при монтаже проводки в квартире или доме.

Основной цвет для обозначения совмещенного провода – желто-зеленый, но на концах изоляции имеется синий окрас, характерный для нулевого провода.

На электросхеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электрической сети оказывается, что все проводники имеют один цвет. Как в таком случае определить, где какой провод.

В однофазной сети, где всего две жилы, без заземления, нужно всего лишь иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щитке. Затем зачищаются провода и разводятся по сторонам. Теперь снова включаем электричество и поочередно подносим индикатор к каждому из проводов. Если при контакте лампочка на отвертке загорелась, значит – это фаза, а вторая жила, следовательно, ноль.

Если электрическая сеть трехфазная, то понадобиться более сложное оборудование – мультиметр с измерительными щупами. Для начала устанавливаем прибор на значение выше 220 Вольт. Один щуп фиксируем на фазе, а вторым определяем заземление и ноль. При контакте с нулем, тестер должен показать напряжение 220 Вольт. Заземляющий провод будет показывать напряжение немного ниже.

Если под рукой нет индикаторной отвертки или мультитестера, то определить принадлежность провода можно по изоляции. Здесь важно знать, что синяя оболочка всегда является нейтралью. Даже в самой нестандартной маркировке ее окрас не меняется. Две другие жилы установить сложнее.

Первый способ основан на ассоциациях. Например, перед вами цветной и белый, либо черный контакт. Обычно землю обозначают белым или черным цветом. Следовательно, оставшийся провод – это фаза.

Второй способ. Нейтраль снова отбрасываем. Остался красный и черный. Согласно ПУЭ белая изоляция – это фаза. Тогда красный проводник – это земля.

В цепях с постоянным током цветовая маркировка минуса и плюса представлена соответственно черным и красным цветом изоляции. В трехфазной сети трансформатора каждая фаза окрашена в индивидуальный цвет:

  • А-желтый;
  • В-зеленый;
  • С-красный.

Ноль, как всегда, синий, а заземление – желто-зеленое. В кабелях, рассчитанных на напряжение 380 Вольт, провода обозначаются так:

  • А-белый;
  • В-черный;
  • С-красный.

Защитный и нулевой проводники не отличаются по маркировке от предыдущего варианта.

Обозначаем провода самостоятельно

При отсутствии визуального обозначения, после ремонтных работ нужно самостоятельно указать принадлежность проводов. Для этого подойдет яркая изоляционная лента или термоусадочная трубка.

По ГОСТу, маркировку жил нужно проводить на концах проводников – в местах их контакта с шиной.

Такие пометки значительно облегчат будущий ремонт и обслуживание.

electrikagid.ru

Цвета проводов и другая маркировка в электрике: фаза, земля, ноль.

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Содержание:

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Простая проводка

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Сложная проводка

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

  • фаза A – желтый;
  • фаза B – зеленый;
  • фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.
Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

tokidet.ru

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки, где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

  • серый;
  • черный;
  • коричневый;
  • красный.

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению.

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

фаза, ноль и земля, обозначение одежды, l n в трехжильном кабеле, маркировка

В электрике провода можно легко отличать между собой по их цвету Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.

Чтобы не перепутать провода, следует сделать таблицу на бумаге, расшифровав цвет каждого провода

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет— вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Провода между собой можно соединить с помощью изоленты

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Тем, кто работает с электро-проводкой, будь то квалифицированные мастера или начинающие электрики, стоит быть внимательным в процессе монтажа электропровода и знать какой провод как обозначается. При прокладке проводки и подключении контактов соединяйте всегда проводники согласно цветовой маркировки по новым правилам, и ради своей безопасности и уважения к тем, кто будет работать с ними в дальнейшем, не путайте их. Помните, что ваша оплошность может привести к негативным плачевным последствиям.

Добавить комментарий

6watt.ru

Расцветки проводки в Америке, Западной Европе. Частный электрик москвич



Какие цветовые коды оболочки проводов используются для обозначения в западных странах при монтаже электропроводки



Кабели, провода, вся электропроводка, с помощью которой производится электромонтажные работы в доме, квартире в электрощите, при монтаже электроаппаратов имеет цветовую маркировку. Цветовая маркировка электропроводки при распределении переменного и постоянного тока какой-либо ветви цепи обязательно имеет цветовую маркировку.

В некоторых странах все цвета проводов указаны в нормативно-правовых документах, в некоторых странах есть лишь некоторые рекомендации по цвету проводов для электромонтажа. Посмотрим, какие правила цветовой маркировки проводки, то есть цвета изоляции провода, существуют на Западе.

В Европе большинство стран придерживается правил МЭК, Международной Электротехнической комиссии. Мы будем рассматривать те правила, которые используются для расцветки электропроводки переменного тока.

Рассмотрим новые и старые цветовые коды. Старая кодировка не полностью учитывала точное обозначение фаз. Электромонтажные работы сейчас выполняются с учетом новых правил цветовой кодировки, а это более понятно и удобно при электромонтаже.

Кстати, в Европе провод защитного заземления везде обозначается как зеленый с желтой полосой. Цветовые коды электропроводки МЭК, применяемые в большинстве стран Европы:

Функция провода

Буквенное обозначение

Цвет МЭК

Цвет, старый МЭК

Защитное заземление

РЕ

Зеленый с желтой полосой

Зеленый с желтой полосой

Нейтральный, ноль

N

Синий

Синий

Одиночная фаза

L

Коричневый

Коричневый или черный

Линия 1(3 фазы)

L1

Коричневый

Коричневый или черный

Линия 2 (3 фазы)

L2

Черный

Коричневый или черный

Линия 3 (3 фазы)

L3

Серый

Коричневый или черный



Так обозначаются цвета электропроводки в Европе. Если производится монтаж электропроводки в доме с трехфазным напряжением, то по цвету провода можно понять какую функцию выполняет провод, какая это фаза или это ноль.

А вот в США цветовая маркировка электропроводки отличается. Там есть маркировка Национального Электрического кода. Провод заземления в Америке или медный оголенный, без изоляции, или зеленый, или зеленый с желтой полосой. Цвета провода черный, красный и синий используются для электропроводки с трехфазным переменным напряжением 120 вольт. Цветовой код коричневый, оранжевый и желтый используется для электропроводки с более высоким переменным напряжением.

Вот цветовые коды электропроводки переменного тока, используемые в США:

Функция провода

Буквенное обозначение

Цвет для 120В

Цвет альтернативный

Защитное заземление

PE

Оголенный медный, зеленый, зелено-желтый, белый

Зеленый

Нейтральный, ноль

N

Белый

Серый

Линия, одиночная фаза

L

Красный или черный



Линия (3 фазы)

L1

Черный

Коричневый

Линия (3 фазы)

L2

Красный

Оранжевый

Линия (З фазы)

L3

Синий

Желтый



Так что в Штатах ноль в розетке – белый провод, что для нашей российской электропроводки в доме не характерно.

Если вам нужно сделать качественный монтаж электропроводки в доме или квартире, звоните. Я делаем надежную электропроводку.

какому цвету соответствует какая фаза.

Произведенные в период СССР электрические кабели имели преимущественно черную либо белую изоляцию, что создавало сложности и неудобства при электротехнических работах, т.к. не всегда возможно было идентифицировать назначение того или иного провода быстро. Сейчас же на прилавках присутствуют кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка проводов каждого типа (ноля, минуса, плюса, заземления и различных фаз) в первую очередь призвана сделать электромонтажные работы более безопасными, а нахождение и подключение контактов – более простым и быстрым.

Используемые цвета

Во избежание разночтений в цветовой гамме, в зависимости от того, какой производитель изготовил эту продукцию, она строго нормируется в ПУЭ (правилах устройства электроустановок) и государственных стандартах. До 2009 г. использовался ГОСТ Р 50462-92, в пришедшем ему на смену ГОСТ Р 50462-2009 были внесены изменения относительно расцветки проводов в трехфазных сетях, окраски плюса, минуса и ноля в сетях постоянного тока, рекомендован коричневый в качестве основного оттенка для фазы в однофазной сети, утверждено использование сочетания желтого и зеленого для заземления.
Различные виды кабелей бывают:

  • Черными
  • Коричневыми
  • Красными
  • Оранжевыми
  • Желтыми
  • Зелеными
  • Синими
  • Фиолетовыми
  • Серыми
  • Белыми
  • Розовыми
  • Бирюзовыми

Кабель помечают нужным цветом на концах (иными словами, в области соединений), а также по всей протяженности в виде сплошной цветной изоляции либо отдельных меток.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций с переменным током согласно ГОСТ 1992-го года фаза А имеет желтый цвет провода, В – зеленый провод, С – красный. По новому ГОСТу предпочтительно использовать коричневый для фазы А, черный для фазы В и серый для фазы С. В обычных бытовых кабелях для фазы А применяют белый, для фазы В — черный, для С также красный.
Провод заземления обычно имеет расцветку в виде желто-зеленых полос в продольном либо поперечном направлении. При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка кабеля заземления может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, как улучшающий коррозионную защиту. Также черный цвет использовался в обозначении провода заземления повсеместно до внесения изменений в нормативную документацию в 2009 году.
Ноль имеет изоляцию провода синего либо голубого цвета.

Однофазные сети

В этом типе сетей с переменным током изоляция фазы чаще всего имеет коричневый, серый либо черный, но допускается также использование красного, фиолетового, розового, белого и бирюзового оттенков. При этом в однофазной сети, питаемой однофазным источником энергии, обычно используют провода с коричневой изоляцией. Если же однофазная жила выполняется, как ответвление трехфазной электроцепи, то она маркируется тем цветом, которым маркировалась фаза трехфазной цепи.
Провода заземления аналогично предыдущему случаю маркированы сочетанием желтого и зеленого.
PEN проводники, в которых соединены защитный ноль и рабочий ноль по всей длине окрашены синим, а на концах имеют желто-зеленую маркировку. При этом ГОСТ разрешает и иной вариант – желто-зеленые линии по всей протяженности провода и метки синим на концах.

Сети постоянного тока

Если система с сетью постоянного тока вводилась в эксплуатацию до 2009 г., то ноль должен быть светло-синим, плюс — красным, отрицательный полюс – темно-синим. Согласно данным нового ГОСТа для плюса следует использовать коричневый, для минуса — серый, а для ноля – синий.

Правила маркировки

Маркировка выполняется на концах проводов, т.е. в местах их соединения между собой либо различным оборудованием.
Допускается сочетать разрешенные для маркировки цвета, но по возможности избегая путаницы. Так, желтый и зеленый могут быть использованы только в сочетании друг с другом и только для заземления, а не, к примеру, плюса/минуса.
Если провода в системе изначально маркированы неправильно или не маркированы вовсе, то это можно исправить:

  • Нанесением буквенной, символьной или цветовой маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейкой полиуретановых бирок с надписями
  • Использованием термоусадочной трубки либо изоляционной ленты нужного цвета

Естественно, нужно предварительно определить, какой провод является плюсом, какой минусом и т.д. назначение каждого провода (в бытовой электрической сети это можно сделать при помощи индикаторной отвертки либо мультиметра).
Не всегда есть возможность создании цветной схемы электроцепи в бумажном варианте. Тогда в черно-белых копиях для однозначной идентификации цвета каждого типа провода применяются буквенные обозначения. Их полный список приведен в ГОСТ Р 50462-2009. Для маркирования кабелей, включающих несколько проводов разного типа в буквенных обозначениях разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность возникновения ошибок и аварийных ситуаций. Поэтому соблюдать ее необходимо даже системе индивидуального электроснабжения квартиры или дома, не говоря уже более крупных промышленных, торговых, общественных и прочих объектах.

Цветовая маркировка проводов и шин

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи указателей напряжения и различных аналоговых и цифровых приборов.

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к ПУЭ,  Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

  • нулевые рабочие проводники (N) должны иметь голубой цвет
  • cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
  • нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.

Цветовая маркировка проводов и шин при переменном трехфазном токе

Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Система сборных шин напряжением 10 (кВ).

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Отходящие фидера секции 400 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Цветовая маркировка проводов и шин при переменном однофазном токе

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Цветовая маркировка проводов и шин при постоянном токе

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.



Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

  • серый
  • коричневый
  • черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

  • коричневый цвет — положительный полюс (+)
  • серый цвет — отрицательный полюс (-)
  • синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Маркировка проводов по цветам каким цветом фаза, ноль, земля

Во время работы с электротоком применяется очень много кабелей разного размера и цветов. Чтобы всегда выбирать правильное изделие есть маркировка проводов по цветам. Так, некоторые кабели всегда обозначаются одинаковым цветом для хорошего их применения. К примеру, цвет провода заземления всегда оформляется в зелено-жёлтую изоляцию, а цвет фазы – зелёный. Это дает возможность без тестов определить назначение провода и сделать если понадобится правильное соединение со второй веткой.

В случае если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электротоком. В большинстве случаев это покраски, приближенные к ключевому цвету, однако в зависимости от сети они могут разниться.

Электробезопасность

Переменный переменный ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или железным частям электрического оборудования, которые как правило находиться под напряжением, опасно тяжёлым ожогом или смертельной травмой!

Для этого ПУЭ даёт ответ не только на вопросы: какого цвета кабель заземления, или что такое РЕN, однако для чего это необходимо.

    Чтобы максимально обезопасить человека от предпологаемого влияния электрическим током, были приняты системы электрической безопасности, характеризующиеся одним или определенными моментами, например как:
  • заземление;
  • защитное зануление;
  • деление сетей преобразователем электрической энергии.
  • Для обеспечения неопасной работы в действующих электрических установках до 1 кВ используются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разнообразными способами заземления, зануления и деления сетей.

      ПУЭ определяет любую из систем как:
  • ТN-С, где рабочий ноль N и заземляющий РЕ проводники соединены в одном проводе РЕN. Отличается: использованием кабеля с четырьмя жилами в трёхфазной системе электроснабжения и двухжильным кабелем в однофазной. Это самое старое устройство электрических сетей, еще везде встречается, по соображениям экономии, к примеру, в уличном освещении.
  • ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего блока питания и до конечного потребителя. Такие сети делают из пятижильных кабелей для трёхфазной системе электроснабжения и трехжильных проводов в однофазной сети.
  • ТN-С-S, где есть один соединенный РЕN проводник четырех жильного кабеля, от питающего блока питания до группового щитка на вводе в здание, который дальше делят на N и РЕ, исходя из этого на пяти и трехжильные проводки. Это наиболее популярная система построения сетей электрического снабжения сооружений и зданий.
  • ТТ, где есть лишь один рабочий N проводник, а заземляется только корпус электрического оборудования. В подобной системе применяются четырех и двухжильные проводки исходя из этого. Так, устроены по большей части воздушные линии электропередач.
  • IТ, где от питающей электрической сети электрическая установка отгорожена преобразователем электрической энергии и изолирована от земли. Это самая безопасная система для человека, используется для потребителей только специализированного назначения.
  • Аналогичным образом, цвет проводов фаза и ноль, L и N в электрике поможет воочию определить используемую безопасную систему в этой электросети.

    Характерность разных видов продукции кабельной сферы

    Перед тем, как вести разговор о маркировке, необходимо установить, в чем же разница между кабелем, проводом и шнуром. Разные варианты кабелей могут применяться не только на поверхности, но и под землёй, и в водной массе. Это реально благодаря тому, что одна или несколько изолированных жил защищены специализированной оболочкой, которая может быть сделана из самых разных материалов, способных сопротивляться агрессивным условиям окружающей среды.

    Что же касается электропроводов, то в них тоже есть свернутые или изолированные один от одного проволки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предусматривает их прокладку в земля.

      Классификация продукции кабельной сферы в зависимости от назначения выглядит так:
  • Силовые изделия. К ним можно отнести провода СИП и ВВГ. Последняя разновидность годится для монтажа электрической проводки и освещения в середине помещений, подсоединения электрических установок. Самонесущий отделенный кабель (СИП) применяется во время строительства воздушных линий электропередач и создании отводов к домам для жилья и постройкам. Кол-во проводящих ток жил в изделиях с маркировкой ВВГ может меняться от 1 до 6. Для СИП-разновидности данный показатель меняется от 1 до 4.
  • Назначение радиочастотных кабелей – это передача сигнала от одного устройства к иному.
  • Контрольные изделия необходимы для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них кол-во проводящих ток жил от 4 до 37 шт.
  • Чтобы на расстоянии согласовывать работу устройств и приборов, одинаково с контрольным видом используют провода управления. Токоведущих жил в подобных изделиях может быть от 3 до 108 шт.
  • Отдельный вид кабеля связи потребуется для того, чтобы абоненты могли обмениваться информацией на расстоянии. В середине данной группы есть деление на высоко- и низкочастотные типы продукции.
  • Для чего нужна маркировка

    Определенные цвета в электрике подобраны не зря. Цветная проводка нужна для неопасного проведения работ по электромонтажу, во избежание короткого замыкания и удара электричеством. До недавнего времени цвет проводников был черным или белым, в результате электрикам это приносило сильные неудобства.

    При расключении нужно было подать питание в проводники, после этого с помощью контрольки определяли нуль и фазу. Применение расцветки избавило от этих всех мук, так как все стало очень ясно.

    Цветовая маркировка практически всегда наноситься по всей длине проводника. Она помогает установить назначение каждого проводника к конкретной группе, чтобы сделать легче их коммутации. Есть 3 вида проводов в электрике: фаза, ноль и заземление.

    Правила маркировки токоведущих частей согласно ПУЭ

    Для обеспечения наглядности, простоты и облегчения распознавания некоторых частей электросети согласно п.1.1.30 ПУЭ все электрические установки должны содержать буквенно-цифровое и цветовое обозначение. Причем наличие одного из данных обозначений не снимает необходимость наличия иного.

    Маркировка по оттенку

    Маркировка проводов по цветам считается наиболее наглядной и дает возможность быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем покрытия краской на шины или за счёт покрытия краской или использования специализированной цветной изоляционные ленты в соединительных местах жил.

    Причем краска на шины может наноситься не по всей длине, а исключительно в местах подсоединения или по концам шин.

  • Если говорить о цветовом обозначении проводов и кабелей, то начинать необходимо с фазных проводников. Согласно п.1.1.30 ПУЭ в трёхфазной системе электроснабжения фазные проводники обязаны маркироваться жёлтым, зеленым и красным цветом. Так исходя из этого обозначаются фазы А, В и С.
  • Инструкция для однофазной электросети предусматривает обозначение фазного провода в согласии с тем цветом, продолжением которой она считается. Другими словами, если фазный проводник подсоединяется к фазе «В» трёхфазной системе электроснабжения, то он обязан иметь зеленый окрас.

    Необходимо обратить свое внимание! В однофазной сети дома или квартиры вы очень часто не знаете к какой фазе подключен ваш фазный кабель. Дабы исполнять ГОСТ, вам абсолютно не нужно это узнавать. Достаточно отметить фазный проводник любым из предложенных цветов. Ведь для однофазной осветительной сети совсем не принципиально к какой собственно фазе подключен ваш проводник. Исключение составляет только осветительная сеть, в которой применяются два различных фазных проводника.

  • Что касается нулевых проводников, то они должны содержать голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда отмечается голубым цветом.
  • Маркировка проводов с полосой жёлто-зеленого цвета означает защитный проводник. Он подсоединяется к корпусу электрических приборов и обеспечивает безопасность от удара электричеством при повреждениях изоляции электрического оборудования.
  • Если нулевой и защитный проводник соединены, то согласно п.1.1.29 ПУЭ такая жила провода обязана иметь голубой окрас с жёлто-зелеными полосками на его концах. Дабы выполнить подобную маркировку собственными руками очень просто взять кабель голубого цвета и на его концевых заделках выполнить обозначение краской или применять для этого цветную изоляционную ленту.
  • Что касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а негативная синим. При этом обозначение нулевой и защитной жилы отвечает маркировке в сетях электрического тока.
  • Буквенная маркировка проводов

    Но маркировка проводов цветная не всегда удобная. В щитках, сортировочных устройствах и на схемах существенно удобнее буквенное обозначение. Оно должно использоваться одновременно с цветовым обозначением.

    Буквенная маркировка фазных проводов в трёхфазной системе электроснабжения отвечает их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она обязана быть аналогичный, но это далеко не удобно всегда. Тем более что достоверно определить какая собственно фаза не всегда можно. По этому нередко применяют обозначение «L».

    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, однако и их расположение. Так для трёхфазной системе электроснабжения при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удалённая фаза «А».

  • Если делается маркировка проводов в щитке, то под символом «N» обозначают нулевой кабель.
  • Для определения защитного провода используют буквенное обозначение «PE». Более того, достаточно практически всегда используется символ заземления, однако дело в том, что он не всегда может точно показать на схему сети.
  • А дело все в том, что вы можете повстречать обозначение «PEN». Оно означает соединение нулевого и защитного проводника. Это реально в системах TN-C-S о каких мы утверждали в одной из предыдущих наших публикаций.
  • А вот маркировка проводов электрических постоянного тока делается символизмами «+» и «¬?». Что исходя из этого означает позитивный и негативный кабель. Для постоянного тока есть еще одно отличие. Нулевая жила отмечается символом «М», что порой вводит в заблуждение.
  • Что обозначают цвета проводов в электрике

    Цветная изоляция проводников сегодня – постоянный атрибут для проведения успешного и грамотного монтажа электрической проводки. Подобное решение – совсем не способ сделать провода привлекательными и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без приувеличения, необходимостью.

    Подобное решение исключает допустимые ошибки, которые могут привести к смертельно опасному поражению переменным током или к короткому замыканию. Ремонт и обслуживание электрических сетей также становится намного безопасным, если провода имеют точную маркировку.

    Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и из-за этого стандарту возникает возможность легко определить каждый проводник, каждую кабельную жилу в группе по оттенку или по буквенно-цифровому коду.

    В основном, проводник полностью имеет конкретный цвет, но допускается и маркировка только кончиков некоторых жил, в точках коммутации, где есть возможность применение цветной изоляционные ленты или цветных кембриков. Дальше мы будем детально рассматривать, как же собственно делается такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

    Типовая цветовая маркировка шин и проводов для сетей трехфазного электрического тока

      В сетях трехфазного электрического тока вводы большого напряжения преобразователей электрической энергии как на станциях, так и на подстанциях, а еще шины, окрашены в следующие цвета, исходя из этого фазам:
  • Фаза «А» – покрыта краской в жёлтый цвет;
  • Фаза «В» – покрыта краской в зеленый окрас;
  • Фаза «С» – покрыта краской в красный цвет.
  • Типовая цветовая маркировка для проводов и шин сетей постоянного тока

    Для цепей постоянного тока свойственны только две шины: положительная и негативная. Тут позитивный кабель (шина позитивного заряда) отмечается красным цветом, а негативный кабель (шина негативного заряда) отмечается синим цветом, ведь нулевой и фазный провода тут принципиально отсутствуют. Усредненный кабель (М) отмечается голубым цветом.

    В случае, когда сеть постоянного тока, содержащая два проводника, сделана при помощи ответвления от трехпроводной цепи постоянного тока, проводники маркируются также, как и необходимые проводники исходной трехпроводной цепи.

    Фаза, ноль и земля в электрической проводке

    Электросети электрического тока кладут теперь всегда многожильным проводом в изоляции жил разных цветов, это заметно облегчает монтажный процесс. Если разводку в помещении делает один установщик, а в перспективе обслуживание и ремонт сети будут проводить другая категория людей, они уже не будут вынуждены регулярно выявлять «фазу» и «ноль», они просто сориентируются по оттенку.

    Но раньше это являлось реальной проблемой, потому что изоляция применялась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в согласии с ГОСТом Р 50462 «Проверка на идентичность проводников по цветам или цифровым обозначениям», жилы некоторые и в кабелях имеют строго регламентированные определения.

    Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого определенного проводника по любому его участку, это одно из основных требований ПУЭ. Какой все таки палитрой цветов, согласно ГОСТу, должны владеть проводники в электроустановках электрического тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся практически все дома для жилья и административные строения?

    Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – жёлто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной конфигурации цветов важна лишь для заземляющих проводников (для нулевых защитных).

    Когда нулевой рабочий проводник сделан соединенным с нулевым защитным (PEN), то по всей длине провода маркировка выполняется синим цветом, а в местах присоединений (на концах проводника) – жёлто-зеленые полосы, либо наоборот: жёлто-зеленый проводник с синими концами.

      Так, нулевые провода маркируются следующими цветами:
  • Нулевой рабочий кабель (N) – маркировка синим цветом;
  • Нулевой защитный кабель (PE) – маркировка жёлто-зеленым цветом;
  • Нулевой соединенный кабель (PEN) – маркировка жёлто-зеленым цветом с синими метками на концах или наоборот.
  • Фазные провода, в согласии со стандартом ПУЭ, могут иметь маркировку одним из таких цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электроцепь получена путем ответвления от трёхфазной системе электроснабжения, то фазный кабель получившейся однофазной цепи должен в первую очередь совпадать цветом с исходным проводом трёхфазной системе электроснабжения, от которой сделано ответвление.

    Иногда электрику в работе доводится встречаться с не более приятными ситуациями, когда проводка уже сделана, и ни подсоединения в щитке, ни провода не промаркированы, в данном случае человеку приходится расходовать время и, применяя пробник, выявлять «фазу», «ноль», и «заземление».

    Но всегда необходимо не забывать, что если даже не представляется возможности приобрести кабель необходимого цвета, можно разумеется применять кабель разных цветов, но тогда в первую очередь необходимо пометить концы жил хотя бы цветной термоусадкой или цветной изоляционной лентой. И всегда не забывайте, что при прокладывании электрической проводки следует быть осторожным и всегда исполнять технику безопасности.

    Маркировка металлических кабелей

    АППВ 2х6-380 – кабель металлический, с покрытием из поливинилхлорида, плоский, имеет разделитель (про обозначение чуть-чуть ниже), 2 жилы сечением по 6 мм. Стоит отметить, что буквенное обозначение применяется как правило для высоковольтных вариантов.

    Цветовая маркировка дает возможность определить назначение кабеля. Она применяется для телефонных шнуров, домашних приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и другие) и т. д. Собственно эти данные очень важны во время установки кабелей или разводки электрики в новострое.

      Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:
  • Голубой – рабочий ноль;
  • Зеленый – это нулевой защитный;
  • Черный – заземление или «земля»;
  • Белый – это цветовая маркировка проводов фаза ноль.
  • К слову, у различных изготовителей могут быть разные варианты обозначений. К примеру, провод фазы может быть белым, розовым, жёлтым, оранжевым, серым, красным, по этому нужно быть внимательным во время монтажа или снятии шнуров. При подсоединении фазовых кабелей к люстре или розетке, нужно следить за тем, чтобы цвета соединяемых кабелей совпадали.

    Маркировка некоторых электрокабелей

    В каждом бытовом устройстве применяется специфическая система обозначений.

      У клавиатуры для ноутбука или трансформатора компьютера:
  • Красный – типовый USB VDC, кабель подсоединения клавиатуры Defender Accord km-4810L и другие.
  • Белый – для разъема USB D, при этом зеленым устанавливается D+.
  • Черный – предназначается для входа GND (есть в наушниках).
  • Нужно быть внимательным, черный и красный провода также применяются, чтобы присоединить кулер охлаждения для электрического оборудования.

      За что отвечают провода магнитолы по цветам:
  • Черный – земля или подключение к массе мотора.
  • Красный – шнур питания.
  • Жёлтый – питание, соединяется с красным.
  • Синий (если есть) – управление антенной и прочими функциями магнитопроводов.
  • Приобрести провода необходимого вида (СИП, монтажные, гибкие и другие) можно в специальных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Стоимость зависит от варианта шнура.

    Проводка в середине дома

    Проводка в середине дома делается только однофазными линиями и медными проводами. В электроцепях, используемых для целей бытового применения, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны укладываться с заземляющим проводником. Во всех трехжильных проводниках, сделанных по ГОСТу, подходящих для работ внутри помещения, провод для заземления – жёлто-зеленый.

    Если в кабеле отсутствует жёлто-зеленый проводник, в качестве заземляющего провода применяют проводник с зеленой полосой. Провод для заземления может маркироваться чисто жёлтым цветом. В кабелях, жилы которых окрашены полностью, белый кабель – фазный.

    Подводка к электрической плите

    Домашняя электрическая плита на 220 В подсоединяется в специализированную розетку, выдерживающую высокую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

      Есть невидимый момент, в электрических плитах и варочных поверхностях заграничного производства, рассчитанные на 220/380 В, подключение делается четырехжильным кабелем:
  • синий – ноль;
  • жёлто-зеленый проводник – заземление;
  • черный проводник – фаза А;
  • коричневый проводник – фаза В.
  • Разрешается при подсоединении на одну фазу сеть группировать фазные проводники на электрической плите под один контактный зажим.

    Нейтральный кабель

    Нейтральный проводник – это кабель, присоединенный к средней (нулевой) точке электрической системы. В типовой схеме подсоединения – это соединенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с жёлто-зеленым на концах или весь жёлто-зеленый с синим на концах.

    Проходит маркировка проводов по оттенку, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начав с 2009 г нормы пересматривают в сторону более четкой спецификации цветов и исключают примечания, разрешающие не маркировать проводники.

    В национальном стандарте 2009 уточнена терминология и восполнена буквенно-цифровая классификация. Для электро цепей до 2009 г применялась традиционная покраска проводников: жёлтый, зеленый, красный.

      В обычном варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
  • Фаза А – L1, жёлтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Соединенный рабочий ноль с заземляющим проводником – PEN, синий с жёлто-зелеными наконечниками – жёлто-зеленый с синими наконечниками.
  • Проводник с заземлением – PE, жёлто-зеленый.
  • Такая комбинация не предполагает ни направление вращения, ни фазировку.

    Правила выполнения расцветки электрической проводки во время монтажа

    От клеммной коробки к выключателю ложится трехжильный или 2-ух жильный кабель в зависимости от того, какой вид выключателя поставлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если имеется в наличии белый проводник, он будет питающим. Главное – исполнять очередность и согласованность в цветовой палитре с другими электромонтажниками, чтобы не вышло как в басне Крылова: «Лебедь, рак и щука».

    Возможно, изготовитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Перебои и ошибки бывают везде. Если попался конкретно такой, где фаза, а где нуль решаете только вы сами, только необходимо будет побегать с контролькой.

    Если провод уже проложен, как нанести маркировку

    Очень часто доводится встречаться с подобными ситуациями, когда приходишь на объект, открываешь щиток, а там подключение исполнено непонятно как. О соответствии маркировки проводов с правилами вообще и не скажешь. Не ясно каким цветом фаза проложена, а где ноль и заземление.

    Приходится ознакамливаться с разводкой проводов в щитке, сортировочных коробках и т.д. Это все сводится к единственному минусу, приходится расходовать время. Как быть в данном случае? Не делать же подключение по-новому.

    К несчастью, даже сегодня некоторые электрики во время установочных работ пользуются старыми нормами. Благодаря этому иным мастерам во время выполнения работ, которые связаны с обслуживанием и ремонтом электро сетей, необходимо искать «фазу» и «ноль» с помощью пробника.

    Если нет возможности приобрести проводники необходимого цвета, подходят кабели любой расцветки. Основное, чтобы концы жил были правильно помечены с помощью термоусадочных трубок или цветной изоляционные ленты.

    Конечно, нет надобности менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Однако в данное время при вводе в эксплуатирование электрических установок следует применять исключительно новые правила.

    Напоминаем: работы по прокладке электрокабеля просят от установщика предусмотрительности и внимательности. Будьте осторожны!

    Похожие статьи

    Электропроводка (цветовая кодировка проводов)

    18 октября 2017 г.

    Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей. В большинстве объектов электричество будет поступать в одну точку здания, а затем распределяться почти по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

    Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем.Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, гарантирующие, что те, кто работает с этим типом оборудования, могут гарантировать, что все подключено безопасно и эффективно.

    Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, каким из них следовать в какой ситуации. Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов.Изучение различных вариантов, которые можно использовать в той или иной ситуации, имеет важное значение для безопасности на рабочем месте.

    При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

    • Положительный – Провод для положительного тока красный.
    • Отрицательный – Провод отрицательного тока черный.
    • Заземление – Заземляющий провод (если есть) будет белым или серым.
    Питание

    переменного тока бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов на 120, 208 или 240 В используются следующие стандарты цвета проводки. Важно отметить, что при таком типе проводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто с ней работает.

    • Фаза 1 – Проводка Фазы 1 должна быть черной.
    • Фаза 2 – Проводка фазы 2 должна быть красной.
    • Фаза 3 – Проводка фазы 3 должна быть синей.
    • Нейтраль – Нейтраль должна быть белого цвета.
    • Заземление – Заземление может быть зеленым или зеленым с желтой полосой.

    В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно идентифицировать, посмотрев на провод, помеченный оранжевым цветом, который будет проводом с более высоким напряжением.

    Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезной опасности смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

    Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии с цветовыми стандартами США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования – всегда разумный шаг в плане безопасности.

    Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, – это проводка данных на объекте. Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

    Некоторые типы сетевых кабелей пропускают достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимую электроэнергию от сетевого кабеля, к которому они подключены.Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

    Кабели передачи данных обычно окрашиваются в цвет в соответствии с потребностями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

    Используемые цветовые коды проводов применимы только к тем проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

    В этом случае важно уделить время и правильно пометить провода и электрические кабелепроводы, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый комплект проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

    Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно с проводами высокого напряжения, является еще одной хорошей идеей для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием тем, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

    Те, кто ежедневно работает непосредственно с электропроводкой, должны сначала пройти обучение тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

    Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

    Возможно, более важным, чем прямое обучение, будет обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-то справочный материал, который может быть плакатом, книгой, компьютерной системой или любыми другими вещами. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

    Если на объекте есть провода, которые были проложены до стандартов, которые используются сейчас, важно предпринять шаги для решения этой проблемы безопасности.Один из вариантов – удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

    Если это невозможно, нанесение ярлыков проводов через каждые несколько футов – еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

    ресурсов

    Цвета электропроводки – фаза 3 США

    Стандарт цветового кодирования электропроводки для трехфазных электрических систем стандартизирован, чтобы помочь идентифицировать отдельные фазы проводов.Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описываются следующие цветовые коды кабелей:

    – Международные цвета проводки
    – Цветовые коды проводки в США
    – Старые и новые цвета проводки в Великобритании

    Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий питания в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

    * США (LV) Это должно использоваться для 3-ФАЗЫ ПЕРЕМЕННОГО ТОКА 120/208 В перем.

    В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

    Это типы цветов проводов, которые обычно используются дома и в офисе.

    Фаза 1 – Черный

    Фаза 2 – Красный

    Фаза 3 – Синий нейтраль – Белое заземление – Зеленый, Зеленый с желтой полосой или оголенный провод

    Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте соединение с высокой ветвью, провода должны быть помечены оранжевым цветом для этой фазы.В более новых установках соединения с высокой ветвью обычно не используются.

    Промышленные двигатели и оборудование обычно имеют системы с более высоким напряжением. Фаза 1 – Коричневый Фаза 2 – Оранжевый Фаза 3 – Желтый нейтраль – Серое заземление – Зеленый, зеленый с желтой полосой или оголенный провод

    Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением. Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

    Постоянный или постоянный ток обычно используется в аккумуляторных системах и солнечных энергетических системах вместо переменного или переменного тока.Положительный (без заземления) – Красный Отрицательный (без заземления) – Черный Заземление – Белый или Серый

    Силовые кабели в Европе и Великобритании идентифицируются с помощью стандартной цветовой кодировки силовых кабелей.

    Электрические определения – электрические 101

    Направление тока – Точно неизвестно, в каком направлении протекают токи. Обычная теория протекания тока – от положительного (+) к отрицательному (- ).

    Выделенная цепь – Цепь, которая имеет только одну розетку и используется для одной нагрузки с высоким номинальным током.

    Устройство * – Устройство электрической системы, которое передает или контролирует (но не использует) электрическую энергию в качестве своей основной функции. (Пример: розетка или выключатель)

    Постоянный ток (DC) – Ток, который идет только в одном направлении. Питание от аккумулятора – постоянный ток.

    Электрическая нагрузка – Электрооборудование (приборы, электроника, лампочки и т. Д.), Использующие электрическую энергию.

    Электрическая система – Электрические компоненты, используемые для электроснабжения здания.Компоненты включают панели, проводку, розетки, приспособления и т. Д.

    Неисправность – (замыкание на землю) Это происходит, когда незаземленный провод (линейный провод) соприкасается с чем-либо заземленным (например, обмотка двигателя касается корпуса или линейный провод прибора касается металлического корпуса).

    Калибр – См. AWG.

    Земля – ​​ Контрольная электрическая точка, которая соединяется с землей. Земля подключается к нейтрали в единственной нейтральной точке электрической системы, измеряющей нулевое напряжение (0 вольт).

    Заземляющий провод – Также известен как заземляющий провод, подключается к заземлению и не пропускает ток в нормальных условиях. Он подключается к нейтрали в точке заземления электрической системы. Заземляющий провод будет проводить ток во время короткого замыкания или замыкания на землю.

    Замыкание на землю – это происходит, когда незаземленный провод (линейный провод) соприкасается с чем-либо заземленным (например, обмотка двигателя касается корпуса или линейный провод прибора касается металлического корпуса.)

    Прерыватель замыкания на землю (GFCI) – Розетка или автоматический выключатель, который срабатывает, когда ток из линии не возвращается через нейтраль (замыкание на землю).

    Винт заземления – Зеленый винт, специально используемый для подключения провода заземления к металлической электрической коробке.

    Токоведущий провод – Незаземленный провод. Это проводник, на котором есть напряжение. В доме цвет провода черный или красный.

    Импеданс – Электрическое измерение сопротивления потока электронов в проводнике с эффектами емкости и индукции, измеряемыми в омах.

    Изолятор – Материалы, стойкие к потоку электронов, включая пластик, стекловолокно и резину.

    Киловатт – 1000 Вт

    Киловатт-час (кВтч) – 1000 Вт за 1 час.

    Линия – (Электролиния) источник электрического питания (электрический щит, автоматический выключатель).

    Сторона линии – Клеммы подключения проводов GFCI, датчика присутствия, фотоэлемента и т. Д.которые подключаются к автоматическому выключателю через провод.

    Нагрузка – (Электрическая нагрузка) Электрооборудование (приборы, электроника, осветительные приборы и т. Д.), Использующие электрическую энергию.

    Сторона нагрузки – Клеммы подключения проводов GFCI, датчика присутствия, фотоэлемента и т. Д., Которые подключаются к нагрузке.

    NEC – Национальный электротехнический кодекс.

    Нейтральный проводник – Это проводник, по которому в нормальных условиях проходит ток.Он заземлен в нейтральной точке системы. Напряжение на нейтральном проводе составляет 0 вольт (или очень близко к 0 вольт в условиях нагрузки). Предупреждение: нейтральный провод может находиться под напряжением при размыкании в цепи под напряжением.

    Нейтраль – Это место, где земля и нейтраль соединены в электрической системе.

    Кабель

    NM – NM – это тип кабеля, который содержит изолированные жилы, заключенные в общую неметаллическую оболочку.Он широко известен как «Romex®», который является наиболее широко используемым брендом.

    Номинальное напряжение – 120 В и 240 В – стандарты для обозначения класса напряжения для жилых домов. Все остальные напряжения относятся к категории высокого или низкого напряжения лампочек, приборов, электроники и т. Д.

    Более высокие значения напряжения 125, 130, 230 и 250 вольт предназначены для выключателей, розеток, лампочек и некоторых нагрузок. Эти номинальные значения указывают на верхний предел напряжения, при котором устройство или нагрузка должны работать должным образом в нормальных условиях.

    Нижние значения напряжения 110, 115 и 220 В предназначены для нагрузок (бытовых приборов, двигателей и т. Д.). Эти характеристики указывают нижний предел напряжения для правильной работы в нормальных условиях.

    Ом – Электрическое измерение сопротивления потока электронов в проводнике.

    Обрыв цепи – Отверстие в проводнике, препятствующее нормальному прохождению электричества.

    Розетка – Точки доступа к электрической системе.(Розетка розетка, розетка освещения и т. Д.)

    Перегрузка по току * – Любой ток, превышающий номинальный ток оборудования или допустимую нагрузку на проводник. Это может быть результатом перегрузки, короткого замыкания или замыкания на землю.

    Перегрузка * – Эксплуатация оборудования при превышении нормальной, полной номинальной нагрузки или проводника с превышением номинальной допустимой нагрузки, которая, если сохраняется в течение достаточного времени, может вызвать повреждение или опасный перегрев.Неисправность, такая как короткое замыкание или замыкание на землю, не является перегрузкой.

    Фотоэлемент – Переключатель, который замыкается, когда наступает темнота, обычно включает свет ночью.

    Разница потенциалов – Разница между положительными и отрицательными зарядами; эти различия приводят к напряжению.

    Power – Электрическое измерение общей электрической энергии, включая напряжение (силу), умноженное на ток (количество). Мощность измеряется в ваттах (Вт).

    Квалифицированный специалист * – Лицо, обладающее навыками и знаниями, связанными с конструкцией и эксплуатацией электрического оборудования и установок, и прошедшее обучение технике безопасности, позволяющее распознавать и избегать сопряженных с этим опасностей.

    Сопротивление – Сопротивление потока электронов в проводнике, измеренное в омах.

    Короткое замыкание – Ненормальное состояние, при котором линейный провод входит в контакт с нейтралью, землей или другим линейным проводом другой фазы.

    Вольт – Электрическое измерение силы или разности потенциалов.

    Напряжение – электрическая сила или разность потенциалов, измеряемая в вольтах (В).

    Напряжение (номинальное) – См. Номинальное напряжение.

    Падение напряжения – Падение напряжения от источника напряжения до нагрузки, вызванное сопротивлением цепи (в основном, проводов).

    Вольт – ампер (ВА) – электрическое измерение мощности (вольт – ампер = вольт * ампер * коэффициент мощности).Вольт- ампер называется полной мощностью.

    Вт – Электрическое измерение мощности (вольт x ампер). Ватты известны как кажущаяся мощность.

    Сборка проводов – Два или более провода, соединенных вместе с помощью гаек внутри электрической коробки.

    (* Обозначает определения статьи 100 NEC 2014)

    Arc – Электроны пересекают небольшой промежуток между двумя проводниками. Дуга скорее всего возникает, когда внутри устройства слышен треск.

    Arc Fault – Ненормальное состояние, при котором возникает дуга (коррозия или неплотное соединение).

    Прерыватель цепи при дуговом замыкании (AFCI) – прерыватель цепи, который также срабатывает при обнаружении аномальной дуги.

    Вспышка дуги – Происходит, когда что-либо, подключенное к фазе линии (например, линейный провод), касается чего-либо, что подключено к другой фазе линии, нейтрали или заземлению. Вспышка дуги фактически начинается до установления контакта, когда ток прыгает через крошечный промежуток.

    Переменный ток (AC) – Ток в обоих направлениях. В жилых и коммерческих помещениях используется переменный ток.

    Amp – (сокращение от amperes) Электрическое измерение количества потока электронов.

    Ampacity * – Максимальный ток в амперах, который проводник может непрерывно выдерживать в условиях эксплуатации без превышения его температурного номинала.

    AWG – Американский калибр проволоки, стандартная система калибра проволоки для соотнесения диаметра проволоки с номерами калибра.

    Цепь – Автоматический выключатель, проводники (провода) и электрические розетки. Проводники в цепи содержат линейный, нейтральный и заземляющий проводники. Старые системы могут не содержать заземляющих проводов.

    Автоматический выключатель * – Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при заданном максимальном токе без повреждения себя при правильном применении в пределах своих номиналов. (Пример: автоматический выключатель сработает при коротком замыкании, замыкании на землю и перегрузке.)

    Проводник – материалы, которые позволяют легко перемещаться электронам, включая серебро, медь, золото и алюминий. Электрические провода в основном из меди, некоторые из алюминия.

    Непрерывность – Цепь является непрерывной, если есть непрерывный путь для прохождения электричества через цепь (без разомкнутой цепи). Мультиметр, тестер непрерывности и некоторые тестеры соленоидов могут измерять непрерывность.

    Непрерывная нагрузка – Нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более.

    Ток – поток электронов через проводник, количество измеряется в амперах (А).

    Как подключить 277 В и 480 В, одно- и трехфазную главную сервисную панель?

    Подключение одно- и трехфазного главного выключателя 480 В и 277 В для коммерческих приложений

    Что такое коммерческое питание на 277 и 480 В?

    277V – это стандартное однофазное напряжение, полученное от системы трехфазного напряжения 480 В, доступной в коммерческих приложениях.Этого можно добиться с помощью трех трансформаторов, соединенных звездой (соединение звездой), имеющих нейтральную точку. Вторичная обмотка трансформатора обеспечивает однофазное напряжение 277 В, однофазное напряжение 480 В и трехфазное напряжение. Как правило, 277V недоступны в типичных домах для жилых помещений.

    Для трехфазного питания 480 В и 277 В поставщики электроэнергии устанавливают три трансформатора в конфигурации звезда-звезда. Первичная обмотка трансформатора (настроенная звездой) подключена к клемме 7.ЛЭП 2 кВ. Уровни выходного напряжения трансформатора (от проводов вторичной стороны в звезду) составляют 277 В, 1-фазный и 480 В, 1-фазный и 3-фазный. Затем в коммерческих зданиях и промышленных установках используются три различных уровня напряжения в соответствии с требованиями потребителя.

    В такой системе распределения электроэнергии доступны следующие три типа уровней напряжения: трехфазные, четырехпроводные (три горячих провода + нейтраль).

    • 277 В, однофазный, 3 провода (один провод под напряжением + нейтральный провод + провод заземления)
    • Однофазный провод 480 В, 3 провода (два не совпадающих по фазе провода под напряжением + провод заземления)
    • 480 В, трехфазный, 4-5 проводов ( Три не совпадающих по фазе провода под напряжением + нейтральный провод + заземляющий провод)

    480 В может быть достигнуто за счет высокого напряжения треугольника, четырех проводов + нулевого провода, что обеспечивает конфигурацию 480 В-415 В-240 В или разомкнутого треугольника.Кроме того, это также может быть достигнуто с помощью трех проводов без нейтрали, например, 480 В-480 В-480 В. Другая установка, обеспечивающая 480 В для конечного пользователя, – это четыре провода + нейтраль в звездообразной конфигурации, которая обеспечивает 480 В-480 В-480 В и 277 В. Для получения дополнительной информации вы можете прочитать о различиях между соединениями Wye и Delta.

    277 В также может быть получено при использовании на месте повышающе-понижающего трансформатора с другими типами напряжений, таких как установка на месте (повышающего повышающего) трансформатора с треугольником 240 В и треугольником 480 В в стандартной системе напряжения i.е. 277 В может быть достигнуто только без дополнительных трансформаторов в 480 В-480 В-480 В и 277 В (соединение звездой). В такой системе, имеющей обе обмотки T / F в звездообразной конфигурации, мы получим следующие 3 типа уровней напряжения на основе соответствующих математических расчетов.

    • Напряжение между двумя горячими фазами = 480 В (1-Φ).
    • Напряжение между фазой и нейтралью = 480 В / √3 = 227 В (1-Φ).
    • Напряжение между тремя фазами = 277 В x √3 = 480 В (3-Φ).

    Связанные сообщения:

    Для этого вида услуг трехфазное питание, включая однофазное питание от вторичной обмотки распределительного трансформатора через изолированные провода, входит в коробку счетчика и предохранительный выключатель и, наконец, входит в коробку главной панели.Каждый горячий или линейный провод подключается к отдельной шине в распределительной коробке для дальнейшего распределения энергии.

    Цветовые коды для трех проводов под напряжением: желтый, оранжевый и синий для Hot1, Hot2 и Hot3, белый или серый для нейтрали и зеленый для заземления.

    Трехполюсные, двухполюсные и однополюсные автоматические выключатели используются для защелкивания (т. Е. В металлических дорожках для плотного удержания выключателей) над тремя шинами, которые отводят НО из каждой шины. Есть две дополнительные шины для нейтрали и земли соответственно.Заземляющий провод подключается к заземляющему стержню (см. Полную схему заземления) в целях безопасности.

    В 277 В и 480 В, однофазных и трехфазных системах электропроводки, доступные уровни напряжения внутри главной сервисной панели следующие.

    • Напряжение между тремя горячими проводами (горячий 1, горячий 2 и горячий 3) = 480 В, 3-фазный
    • Напряжение между любыми двумя горячими проводами = 480 В, однофазный
    • Напряжение между любым горячим проводом и нейтралью = 277 В, 1-фазный

    Щелкните изображение, чтобы увеличить

    Связанное сообщение:

    Давайте посмотрим, как подключить однофазные и трехфазные выключатели на 480 и 277 В, а также цепи нагрузки в коробке выключателя следующим образом.

    Как подключить однофазные цепи и выключатели на 277 В?

    В следующем руководстве показано, как подключить однофазный выключатель на 277 В, полученный от трехфазного источника питания 480 В, для коммерческого использования.

    Однофазное напряжение 277 В может быть достигнуто между любым горячим проводом (h2, h3 или h4) и нейтралью. Например, на рисунке ниже мы подключили триффер на 277 В к однополюсному выключателю MCB, так как большинство выключателей для освещения работает от напряжения 120–277 В. Однополюсный выключатель подключается к проводу Hot2, нейтрали и заземляющему проводу.

    Вы можете использовать и подключать однофазные розетки на 277 В, такие как L7-30R, L7-20R, L7-15R, 7-50R, 7-30R, 5-20R, 7-15R и т.д. горячий от прерывателя и заземления + нулевой провод.

    Как подключить 480 В, однофазные цепи и выключатели?

    В той же панели, имеющей трехфазную и однофазную 480 В, мы можем подключать и устанавливать однофазные цепи нагрузки 480 В. Для этого просто подключите прибор (например, цепь освещения шоссе) через двухполюсный выключатель, подключенный к любым двум проводам под напряжением (например, Hot1 и Hot 3) и заземляющему проводу.При необходимости подключите дополнительный нейтральный провод в соответствии с требованиями схемы.

    Например, розеткам L8-20R, L8-30R требуется трехпроводное соединение, т.е. они могут быть подключены без нейтрали, например. два провода под напряжением плюс провод заземления. То же самое и с однофазным скачком напряжения 277–480 В в водонагревателях, двигателях и на стоянках для цепей освещения.

    Связанные сообщения:

    Как подключить 480 В, трехфазные цепи и выключатели?

    Для трехфазных цепей 480 В нам потребуется четыре или пять проводов (три как не совпадающие по фазе, горячий i.е. все разные строки). Как показано на следующем рисунке, у нас есть два устройства, например. трехфазный двигатель и розетка L22-30R. Как видите, в обоих случаях мы подключили все три провода под напряжением. Кроме того, мы подключили нейтральный и герундийский провода, а также в соответствии с требованиями схемы. То же самое касается розеток на 20 А, таких как L22-20R.

    Не всегда нужен нейтральный провод для трехфазных цепей 480 В, поскольку это зависит от номинальных характеристик и конструкции устройств. Например, L19-30R, L19-20R, L16-30R, L16-20R, розетки можно подключать через три провода под напряжением + провод заземления.

    Для правильной установки любых других трехфазных устройств, внимательно прочтите руководство пользователя перед подключением к коммерческим системам питания и приложениям.

    Щелкните изображение, чтобы увеличить

    Связанные сообщения:

    Цветовые коды проводки для 480 и 277 В:

    Для обслуживания 277 В и 480 В мы использовали разные цвета проводов только в целях иллюстрации. Пожалуйста, следуйте национальным правилам электроснабжения, то есть цветовым кодам проводов NEC или другим цветовым кодам для местных регионов.

    В этом руководстве для однофазных и трехфазных цепей 277 В и 480 В мы использовали следующие стандартные цветовые коды проводки NEC +.

    • Желтый = Горячий 1 или Линия 1
    • Оранжевый = Горячий 2 или Линия 2
    • Коричневый = Горячий 3 или Линия 3
    • Белый = Нейтральный провод
    • Зеленый = Оголенный провод в качестве заземляющего провода

    Имейте в виду, что Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые проходят под напряжением. Используйте только медный провод для уменьшения сопротивления и нагрева вместо алюминиевых проводов в проводке главной коробки панели.Кроме того, Hot, Phase и Line (s) представляют собой одно и то же, то есть те провода, которые имеют напряжение под напряжением.

    Связанные сообщения:

    Меры предосторожности

    Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель в блоке главной панели.

    Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.

    Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.

    Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.

    Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и ухода. Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.

    Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях – незаконно.Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.

    Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Соответствующие руководства по монтажу проводки:

    Зачем вам нужна: смешанная электроника шкафа и питание

    В результате может получиться смешивание трехфазных кабелей на 480 В с более высоким напряжением в одном шкафу с проводкой управления на 24 или 120 В более низкого напряжения и кабелями связи. при неустойчивой работе или даже полном выходе из строя электронного оборудования внутри шкафа.Знание того, что находится внутри шкафа, прежде чем открывать его, конкретные проблемы с проводкой, которые нужно искать внутри, какие значения измерять, и простые способы устранения проблем могут помочь устранить многие беспорядочные, а иногда и «загадочные» проблемы управления и связи в производственном цехе. .

    Этот шкаф автоматизации содержит силовую, управляющую и коммуникационную проводку. Ручка отключения на 480 В находится в верхнем правом углу шкафа. ПЛК в верхней части шкафа используют 24-вольтовые входы и выходы для управления конвейерной системой, а 480-вольтные частотно-регулируемые приводы рядом с нижней частью шкафа приводят в движение двигатели конвейера.

    Шкафы в производственном цехе часто проектируются как центральный пункт управления оборудованием для автоматизации и управления технологическими процессами. Внутри шкафа находятся электронные программируемые контроллеры (ПЛК), частотно-регулируемые приводы (ЧРП) и связанная с ними проводка связи и управления.

    Поскольку оборудование, которым управляют на предприятии, как правило, составляет 480 вольт, трехфазное питание на 480 вольт часто должно проходить через тот же шкаф, что и электронное управление, что является преимуществом как для поиска неисправностей, так и для технического обслуживания.Вы можете использовать тот же шкаф для наблюдения за световыми индикаторами на программируемом контроллере, измерения трехфазного напряжения на пускателе двигателя или регулировки привода.

    Безопасность прежде всего

    Безопасность всегда является первоочередной задачей перед открытием шкафа. Когда техник или инженер начинает работу над электронным управлением, естественно сосредоточить внимание на подозрительном низковольтном оборудовании и средствах управления и легко забыть, что работа внутри шкафа смешанного напряжения подвергает рабочих воздействию опасных напряжений и токов короткого замыкания.Перед тем, как открыть дверцу шкафа: узнайте присутствующие уровни напряжения.

    Промышленные панели управления должны иметь прочные и разборчивые этикетки с указанием номинального напряжения, количества фаз и частоты всех источников питания в шкафу. Старые панели не могут быть помечены. Многие панели теперь имеют этикетку с предупреждением о вспышке дуги на дверце панели. Имейте в виду, что на этикетке дугового разряда обычно указывается максимальное напряжение в шкафу, а не все напряжения питания. В дополнение к любой этикетке обращайтесь к электрическим схемам и руководствам поставщиков и даже переходите к системам, если необходимо, чтобы определить подачу напряжения в шкаф.

    Как правило, лучше стоять сбоку от шкафа, если это возможно, чтобы управлять разъединителями, открывать защелки и открывать двери – на случай, если что-то пойдет не так. Открыв дверцу шкафа, произведите визуальный осмотр на предмет каких-либо явных отклонений от нормы или запаха горелой изоляции. См. Соответствующие схемы электропроводки и управления для определения компонентов и клеммных колодок.

    Минимизация электромагнитных помех

    В рамках визуального осмотра обратите внимание на то, как проводка входит в шкаф.Силовые провода на 480 вольт и низковольтная управляющая проводка обычно проходят через отдельные кабелепроводы. Прокладка таких проводов в отдельных кабелепроводах в полевых условиях помогает минимизировать возможность электромагнитных помех. Если силовые провода проходят слишком близко к управляющей проводке и электронным компонентам, будь то в полевых условиях или в шкафу, можно ожидать неустойчивой работы оборудования.

    Чтобы уменьшить влияние электромагнитных помех, силовые провода не должны находиться в непосредственной близости от проводки управления и связи.Стандартного определения расстояния для термина «непосредственная близость» не существует. Вы должны использовать разумное суждение. Держите силовые и управляющие провода в отдельных лотках для проводов внутри шкафа. Если по какой-либо причине силовые и управляющие провода должны пересекаться друг с другом, убедитесь, что они пересекаются под углом в девяносто градусов, чтобы уменьшить влияние электромагнитных помех.

    Разделение цепей питания и управления

    Визуальный осмотр должен гарантировать адекватное разделение цепей питания и управления.Чтобы различать цепи управления и питания, обратите внимание на размеры проводов и используемые схемы цветовой кодировки. Проводка цепи управления обычно имеет диаметр 16 AWG или 18 AWG. Силовые проводники обычно имеют диаметр не менее 12 AWG и часто значительно больше. Заземленные проводники бывают белого, серого или с тремя непрерывными белыми полосами на изоляции любого цвета, кроме зеленого, синего или оранжевого. Белые с синей полосой провода цепи управления являются заземленным проводом цепи управления постоянного тока.Любой контрольный провод оранжевого или белого цвета с оранжевой полосой является незаземленным проводом, который остается под напряжением после отключения главного выключателя питания. Кроме того, красная изоляция указывает на незаземленный провод в цепи управления переменного тока, а синяя изоляция указывает на незаземленный провод в цепях управления постоянным током. Проводники, входящие в шкаф в составе многожильного кабеля, могут иметь различную цветовую гамму. При необходимости обратитесь к электросхемам.

    Незаземленные трехфазные силовые провода, входящие в шкаф, не имеют ограничений по цветовой кодировке.Обычно коричневый, оранжевый и желтый цвета используются для фаз A, B и C на 480 вольт соответственно. Черный, красный и синий используются для фаз A, B и C на 208 или 240 вольт соответственно.

    Таким образом, когда дело доходит до идентификации и разделения проводов: соблюдайте осторожность, знайте, какие схемы цветовой кодировки используются внутри вашего шкафа, и, если сомневаетесь, измерьте с помощью цифрового мультиметра, чтобы проверить уровни напряжения на различных клеммах.

    Проводка КИП низкого напряжения

    Обычно либо «витая пара» проводников, либо «экранированный кабель» помогает минимизировать влияние электромагнитных помех в проводке КИП низкого напряжения.В витой паре один проводник скручивается вокруг другого с указанным числом витков на дюйм. Экранированный кабель – это витая пара с оплеткой или фольгой, покрывающей всю длину жилы; он также имеет термопластическую оболочку для физической защиты. Провода витой пары помогают свести к минимуму влияние индукции и должны оставаться скрученными до конца. Покрытие витой пары оплеткой или фольгой помогает предотвратить наведение напряжения на провод управления. Эта оплетка или фольга должны быть заземлены только на одном конце.Дренажный провод проходит по длине экранированного кабеля прямо под фольгой, так что он является контактом по всей длине кабеля. Дренажный провод, если он есть, заземлен. Дренажный провод «стекает», чтобы заземлить любые паразитные напряжения, наведенные в кабель.

    Если цепь управления заземлена более чем в одной точке, проблемы управления почти наверняка возникнут. Например, если дренажный провод подключен к земле на каждом конце кабеля, или если оболочка кабеля случайно соскобливается в какой-то момент и фольга контактирует с заземленным металлом, в результате образуется «контур заземления».Нежелательный ток теперь будет течь через дренажный провод и фольгу между двумя заземленными точками (контур заземления) из-за разницы потенциалов между отдельными заземляющими элементами. При осмотре шкафов убедитесь, что вся изоляция, размещенная на незаземленном конце экранированных кабелей, на месте и что дренажный провод или фольга случайно не соприкасаются с металлом в шкафу.

    Измерение напряжения

    После устранения любых отклонений во время визуального осмотра произведите измерения напряжения, чтобы убедиться в отсутствии электромагнитных помех от силовых проводов.Используйте цифровой мультиметр с соответствующими характеристиками для измерения и записи уровней напряжения. Входное напряжение для электронного оборудования, такого как ПЛК и частотно-регулируемые приводы, обычно указывается как плюс или минус 10% от номинального напряжения. Измерьте напряжение на каждом входном и выходном полевом устройстве. Будьте особенно осторожны, если присутствует какое-либо значительное напряжение там, где оно должно отсутствовать. Это может быть признаком индукции от силовых проводов, создающей низкие напряжения в цепи управления. Довольно часто источником этой проблемы является прокладка проводов в полевых условиях, и для ее локализации может потребоваться серьезное устранение неисправностей.Поскольку напряжение, индуцированное в проводке схемы управления, будет изменяться по мере изменения тока, протекающего через силовой провод, напряжение схемы управления будет изменяться соответствующим образом. Может потребоваться использование записывающего цифрового мультиметра, такого как промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289, для определения этих отклонений.

    Промышленный мультиметр для регистрации истинных среднеквадратичных значений Fluke 289.

    Затяжка клемм управляющих проводов

    Проверьте затяжку клемм управляющих проводов. Любые эффекты электромагнитной индукции, с которыми обычно могли справиться органы управления, будут усугубляться из-за слабой точки подключения, и это может повлиять на электронные входы.Иногда провода отсоединяются от разъема давления, обычно из-за неправильной установки. Проверьте каждый провод в точке подключения, чтобы убедиться, что он надежно закреплен в разъеме или под клеммным винтом. Затяните все винты клемм.

    Правильный осмотр и техническое обслуживание силовой и управляющей проводки сводит к минимуму проблемы с производительностью оборудования с электронным управлением. Ослабленная проводка цепи управления и клеммные винты, неправильные методы заземления и слишком близкая прокладка силовых и электронных проводов – одни из наиболее распространенных, но трудно обнаруживаемых причин неправильной работы оборудования.Знание того, что находится в ваших шкафах, проведение надлежащих проверок и интерпретация показаний управляющего напряжения помогут решить многие из этих загадочных проблем с оборудованием.

    Как силовые кабели вызывают проблемы в смешанных шкафах

    По мере того, как ток течет через проводник, вокруг него создается магнитное поле по круговой траектории. По мере того как поток переменного тока меняет направление на противоположное, исходное магнитное поле схлопывается, и вокруг силового проводника создается магнитное поле в противоположном направлении.Весь этот процесс будет происходить 60 раз в секунду в цепях переменного тока частотой 60 Гц.

    Если другой проводник находится под воздействием этого изменяющегося магнитного поля, три требования к электромагнитной индукции будут выполнены:

    1. Присутствует электромагнитное поле (создается током в силовом проводе).
    2. В магнитном поле присутствует проводник (низковольтная проводка управления).
    3. Между проводником и магнитным полем происходит относительное движение.(Магнитное поле постоянно нарастает, сжимается и меняет направление.)

    В результате создается или «индуцируется» напряжение в цепи управления – отсюда и термин «электромагнитная индукция». Ненормальное напряжение и ток, создаваемый в цепи управления, называют электромагнитными помехами или EMI. Электромагнитные помехи могут производить напряжение, достаточное для того, чтобы ПЛК или частотно-регулируемый привод «увидел» ложный сигнал. Или напряжение на проводке управления может быть искажено электромагнитными помехами, и электронное оборудование, питаемое от проводки управления, не будет работать должным образом.

    Контрольный список для проверок шкафов, содержащих цепи управления и питания

    1. Определите уровни напряжения внутри шкафа, прежде чем открывать дверцу шкафа.
    2. Соблюдайте все методы электробезопасной работы, включая правильное использование СИЗ и установление границ подхода.
    3. При открытии дверцы шкафа по возможности стойте в стороне.
    4. Выполните визуальный осмотр проводки и компонентов на предмет очевидных отклонений от нормы.
    5. Соблюдайте схемы цветовой кодировки и различайте провода управления и питания.
    6. Убедитесь в достаточном разделении силовых и управляющих проводов.
    7. Убедитесь, что все силовые и управляющие провода пересекают друг друга под углом девяноста градусов.
    8. Измерьте уровни напряжения в источниках питания электронного оборудования и проверьте соответствие требованиям производителя.
    9. Измерьте напряжение полевых устройств ввода и вывода и проверьте соответствие спецификации.
    10. Проверьте целостность всех клемм управления и затяните винты клемм.

    Электричество: как это работает | GAL Power

    Электричество: как это работает


    Электричество Как это работает – это очень распространенный вопрос.Лучше всего это можно объяснить следующим образом: однофазное электричество – это то, что у вас дома. Обычно вы говорите о бытовой электросети как об однофазной сети переменного тока на 120 вольт. Если вы воспользуетесь осциллографом и посмотрите на мощность обычной настенной розетки в вашем доме, вы обнаружите, что мощность на настенной пластине выглядит как синусоидальная волна, и эта волна колеблется в диапазоне от -170 до 170 вольт. вольт (пики действительно на уровне 170 вольт; это эффективное (среднеквадратичное) напряжение, равное 120 вольт).Частота колебаний синусоидальной волны составляет 60 циклов в секунду. Подобную колебательную мощность обычно называют переменным током. Альтернативой переменному току является постоянный или постоянный ток. Батареи вырабатывают постоянный ток: постоянный поток электронов течет только в одном направлении, от отрицательной клеммы батареи к положительной.

    Переменный ток имеет по крайней мере три преимущества перед постоянным током в распределительной сети:

    1. Крупные генераторы электроэнергии вырабатывают переменный ток естественным образом, поэтому преобразование в постоянный ток потребует дополнительных действий.
    2. Электрические трансформаторы должны иметь переменный ток для работы, и мы увидим, что распределительная сеть зависит от трансформаторов.
    3. Преобразовать переменный ток в постоянный легко, но дорого преобразовать постоянный ток в переменный, поэтому, если вы собираетесь выбрать тот или иной переменный ток, будет лучшим выбором.

    Таким образом, электростанция вырабатывает переменный ток.

    Электричество Как это работает на электростанции: трехфазное питание

    Электростанция вырабатывает три разные фазы переменного тока одновременно, и эти три фазы смещены на 120 градусов друг от друга.От каждой электростанции выходят четыре провода: три фазы плюс нейтраль или земля, общая для всех трех. Если вы посмотрите на три фазы на графике, они будут выглядеть следующим образом относительно земли:

    Электричество Как это работает – В трехфазном питании нет ничего волшебного. Это просто три фазы, синхронизированные и смещенные на 120 градусов.

    Почему три фазы? Почему не один, два или четыре? При однофазном и двухфазном питании существует 120 моментов в секунду, когда синусоидальная волна пересекает нулевое напряжение.При трехфазном питании в любой момент одна из трех фаз приближается к пику. Таким образом, мощные трехфазные двигатели (используемые в промышленности) и такое оборудование, как трехфазное сварочное оборудование, имеют равномерную выходную мощность. Четыре фазы не улучшат ситуацию, но добавят четвертый провод, поэтому естественной точкой стабилизации является 3 фазы.

    А что с этой “землей”, как сказано выше? Энергетическая компания по существу использует землю как один из проводов в энергосистеме. Земля – ​​довольно хороший проводник, и она огромна, поэтому является хорошим обратным путем для электронов.(Производители автомобилей делают нечто подобное: они используют металлический корпус автомобиля в качестве одного из проводов в электрической системе автомобиля и прикрепляют отрицательный полюс аккумулятора к кузову автомобиля.) «Земля» в распределительной сети буквально означает « земля “вокруг вас, когда вы выходите на улицу. Это грязь, камни, грунтовые воды и т. Д. Земли.

    Трехфазное напряжение, частота и количество проводов


    Хотя однофазное питание сегодня более распространено, трехфазное по-прежнему выбирается в качестве источника питания для многих различных типов приложений.Генераторы на электростанциях обеспечивают трехфазное электричество. Это способ подачи электричества по трем проводам в три раза больше, чем по двум, без необходимости увеличения толщины проводов. Обычно он используется в промышленности для привода двигателей и других устройств.

    Трехфазное электричество по самой своей природе является более плавной формой электричества, чем однофазное или двухфазное питание. Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и служить на много лет дольше, чем их относительные машины, работающие на других фазах.Некоторые приложения могут работать с трехфазным питанием таким образом, что совсем не работают с однофазным питанием.

    Трехфазный – это распространенный метод передачи электроэнергии. Это тип многофазной системы, используемой для питания двигателей и многих других устройств.

    В этой статье рассказывается, где, как и почему используется термин «трехфазный». Для получения информации об основах математики и принципах трехфазного обучения см. Трехфазный. Информацию о тестировании трехфазного оборудования (комплекта) см. В разделе «Трехфазное тестирование».

    Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные устройства с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

    Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах. Во-первых, фазные токи имеют тенденцию гасить друг друга (суммируясь до нуля в случае линейной сбалансированной нагрузки).Это позволяет исключить нейтральный провод на некоторых линиях. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, которое вращается в заданном направлении, что упрощает конструкцию электродвигателей. Три – это самый низкий фазовый порядок, демонстрирующий все эти свойства.

    Большинство бытовых нагрузок однофазные. Обычно трехфазное питание либо вообще не поступает в жилые дома, либо там, где оно поступает, оно распределяется на главном распределительном щите.
    Три фазы обычно обозначаются цветом, который зависит от страны.

    Руководство по цветам электропроводки в Великобритании

    Как электрик, который проходит обучение, цвета электропроводки – это один из первых и наиболее важных уроков, которые вы усвоите. Этот пост научит вас всему, что вам нужно знать о цветах проводки в Великобритании, включая новую систему, старую систему, а также однофазную и трехфазную проводку.

    (Викимедиа)

    Объяснение цветов проводки в Великобритании

    Прежде чем мы углубимся в изучение цветов самих проводов, важно понять, почему у нас есть три разных типа проводов и какую роль каждый из них играет в цепи.

    Заземляющий провод

    Заземляющий провод является средством безопасности в системах электропроводки. Он предотвращает поражение электрическим током, обеспечивая путь для прохождения тока к земле (или земле, отсюда и название). В то же время заземляющий провод предотвращает протекание тока через неисправную цепь путем размыкания предохранителя или автоматического выключателя.

    Провод под напряжением

    Провод под напряжением передает ток к вашим приборам от источника питания.

    Нейтральный провод

    Нейтральный провод отводит ток от ваших приборов к источнику питания.

    Какие новые цвета проводки?

    Как вы можете видеть на изображении ниже, новые (текущие) цвета проводки в Великобритании:

    • Заземляющий провод → зелено-желтый

    Какие цвета старой проводки?

    У старых цветов проводки в Великобритании по-прежнему есть три провода: земля, ток и нейтраль. Однако в старых системах электропроводки вы обнаружите, что цвета этих проводов различаются:

    • Заземляющий провод → зелено-желтый (но иногда голый, без рукава)

    Когда появились новые цвета проводки?

    Новые цвета проводки стали обязательными в 2006 году, хотя они использовались с 2004 года.Наличие двух систем может показаться запутанным, но на самом деле новая система была введена таким образом, чтобы цвета проводки в Великобритании совпадали с цветами других европейских стран. Это объясняет, почему вы можете услышать, что новую систему называют «гармонизированной» системой.

    На практике вы с большей вероятностью столкнетесь с новой системой электропроводки. С 1 апреля 2006 года правительство изменило законодательство, изложенное в BS 7671 (Требования к электроустановкам), сделав незаконным использование старых цветов проводки в новых установках.Однако, если вы столкнетесь с системой, которая с тех пор не обновлялась, старая система проводки все еще может быть на месте.

    В некоторых домах есть как старые, так и новые системы электропроводки. Любые пристройки, построенные после 2006 года, будут иметь новые цвета проводки, но остальная часть дома может по-прежнему иметь более старые цвета. Введение нового законодательства не гласило, что существующие здания должны быть полностью перемонтированы – скорее, изменение просто означало, что в новых установках должна использоваться проводка нового цвета.

    В ситуациях, когда присутствуют обе системы электропроводки, помните, что:

    • Заземляющий провод будет желто-зеленым (или иногда голым в старых системах).
    • Провод под напряжением коричневый в новых системах и красный в старых.
    • Нейтральный провод синий в новых системах и черный в старых.

    Загрузите бесплатный информационный пакет

    Узнайте, как вы могли бы стать инженером-газовиком, загрузив бесплатную копию нашего информационного пакета.

    Одно- и трехфазное подключение

    Теперь, когда вы освоили старую и новую системы цветности проводки, следующий урок, который нужно усвоить, – это разница между однофазными и трехфазными источниками питания. Мы не будем вдаваться в подробности здесь, но это поможет понять, чем эти две системы отличаются, почему они используются и как они выглядят с точки зрения электропроводки.

    Однофазная система на сегодняшний день является наиболее распространенной и используется в большинстве домов, тогда как трехфазные источники питания могут справляться с большими объемами энергии, поэтому используются в промышленных зданиях.Системы домашней электропроводки, которые мы обсуждали до сих пор, являются однофазными с тремя проводами (заземление, фаза и нейтраль).

    Трехфазные системы имеют три отдельных провода под напряжением – мощность в каждом проводе под напряжением не совпадает по фазе с двумя другими, отсюда и термин трехфазный. Трехфазные системы не всегда имеют нейтральный провод, поэтому они могут состоять либо из пяти проводов (три провода, земля и нейтраль), либо из четырех проводов (три провода и заземление).

    В однофазной системе имеется один источник переменного тока (AC) с напряжением, которое со временем изменяется синхронно от положительного до отрицательного, поэтому будут моменты, когда питание не будет подаваться.С другой стороны, трехфазные системы можно рассматривать как три источника переменного тока, работающие вместе с их синусоидальными волнами в противофазе, поэтому питание подается всегда.

    В домашних условиях нормально иметь один источник переменного тока, потому что осветительные и маломощные приборы могут работать с колебаниями мощности. Нам нужны трехфазные системы для промышленного использования, чтобы всегда было электричество – без этого постоянного источника питания тяжелая техника не могла бы нормально функционировать.Более того, в Великобритании трехфазные системы обеспечивают более высокое напряжение примерно 415 В по сравнению с примерно 240 В для однофазных систем.

    Основные выводы

    Мы рассмотрели здесь много материала, поэтому давайте разберемся с несколькими ключевыми выводами, чтобы закончить:

    • Новые цвета электропроводки в Великобритании – зеленый и желтый для заземляющего провода; коричневый для провода под напряжением и синий для нейтрального провода.
    • Старая электрическая проводка в Великобритании – зеленый и желтый (или голый) для заземляющего провода; красный для провода под напряжением и черный для нейтрального провода.
    • С 1 апреля 2006 г. стало обязательным использование новой цветовой системы в новых установках.
    • Однофазные системы имеют три провода и обеспечивают одно питание переменного тока в моменты, когда питание не подается, поэтому они используются в домашних условиях.

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
