Какое сопротивление в омах у человека: Чему равно сопротивление тела человека

Чему равно сопротивление тела человека

Сопротивление тела человека

Электрическое сопротивление различных тканей тела человека не одинаково. Например, при токе частотой 50 Гц удельное сопротивление равно: кости – 107 Ом∙м, кожа сухая – 105 Ом∙м, крови – 1,7 Ом∙м. При сухой, чистой и неповрежденной коже сопротивление тела, измеренное, при напряжении 15-20 В переменного тока (50 Гц), колеблется в пределах от 1 до 10 кОм, а иногда и в более широких пределах.

Сопротивление кожи, а следовательно сопротивление тела в целом резко уменьшается при повреждении ее рогового слоя, наличие влаги на ее поверхности, интенсивном потовыделении и загрязнении.

Электрическое сопротивление тела человека зависит так же от места приложения электродов к телу, значений тока, проходящего через человека, и приложенного к телу напряжения, рода и частоты тока, площади электродов, длительности прохождения тока через человека и некоторых других факторов.

Увеличение тока приводит к снижению сопротивления соответствующих участков кожи, за счет местного нагрева кожи и действия на центральную нервную систему (усиливается приток крови, повышается потоотделение). С ростом напряжения сопротивление тела уменьшается в десятки раз. При больших напряжениях приближается к наименьшему пределу 300 Ом. В России в качестве расчетных значений сопротивление человека равно 1000 Ом при напряжении, приложенном к телу, равное 50 В и выше и сопротивление человека равное 6000 Ом при приложенном напряжении 36 В. Опыты показывают, что сопротивление тела человека постоянному току больше, чем переменному любой частоты. Разница в значениях сопротивлений постоянному и переменному (50 Гц) током особенно велико при малых напряжениях – до 10 В. С ростом приложенного напряжения эта разница уменьшается и начиная с 40-80 В сопротивление тела человека как постоянному, так и переменному току промышленной частоты становится практически одинаковым.

На значение сопротивления тела человека влияют и другие факторы, хотя в значительно меньшей степени. Пол и возраст. У женщин, как правило, сопротивление тела меньше, чем у мужчин, а у детей – меньше, чем у взрослых, у молодых людей меньше, чем у пожилых. Объясняется это, очевидно, тем, что у одних людей кожа тоньше и нежнее, у других — толще и грубее.

Физическое раздражение снижает сопротивление тела на 20-25%.

Повышенная температура окружающего воздуха (30-450 С) или тепловое облучение человека, вызывает некоторое понижение сопротивление тела.

Принцип работы трансформатора отбора напряжения в шкафу отбора напряжения
Обслуживание устройств АПВ
Назначение и область применения устройства автоматического повторного включения

Сопротивление человека прохождению электрического тока

    Минимальное расчетное сопротивление человека прохождению электрического тока принимают равным 1000 ом. Сопротивление организма прохождению тока зависит от возраста и состояния здоровья. У людей с заболеваниями сердца, нервной системы, легких и у пожилых людей сопротивление пониженное. Сопротивление влажной кожи, особенно при попадании на нее электролитов (кислоты, щелочи, соли), снижается на 40— 50%. Сопротивляемость кожи уменьшается при увеличении времени соприкосновения ее с источником тока и зависит от величины тока и его напряжения. Так, начальное сопротивление кожи, равное 200 000 ом, через 2 мин снижается до 80000 ом. Высокое напряжение вызывает перерождение кожного покрова и также способствует снижению его защитных свойств. [c.169]
    Величина тока, протекающего через тело пострадавшего, зависит от его сопротивления, которое может изменяться в широких пределах (от 1000 до 200 000 Ом). По этой причине для человека может оказаться опасным напряжение от 50 В и выше. Величина сопротивления тела определяется многими факторами состоянием кожи в месте контакта с токонесущей поверхностью (сухая или влажная), площадью и местом соприкосновения, общим состоянием организма и т. д. Наиболее опасно прохождение электрического [c.9]

    Воздействие электрического тока на организм человека. Электрический ток, проходящий через тело человека, представляет большую опасность для его здоровья и жизни. Он может вызывать тяжелые ожоги, а прохождение тока через жизненно важные органы человека (мозг, сердце) вызывает паралич дыхания и остановку сердца. В последнем случае опасность представляет даже ток силой 0,01 а. Величина тока, прошедшего через тело человека, зависит от напряжения и сопротивления электрической цепи, одним звеном которой является человек. При влажной коже и плотном контакте с проводником сопротивление может быть относительно небольшим, поэтому уже невысокое напряжение может представлять опасность. 

[c.15]

    Существенно влияет на исход поражения путь прохождения тока через тело человека. Наиболее опасными являются пути токаз руки — ноги, рука —рука, руки — туловище, так как в втих случаях более вероятно поражение сердца и органов дыхания менее опасен путь тока нога —нога.

Опасность поражения переменным током существенно зависит от его частоты, так как с увеличением частоты изменяется величина сопротивления тела человека. Наиболее опасен ток промышленной частоты 50 Гц. Характер включения человека в замкнутую. электрическую цепь также определяет исход поражения электрическим током, о чем сказано в следующем параграфе. [c.41]

    Тело человека обладает определенным электрическим сопротивлением, которое изменяется в широких пределах (от 500 до 100 ООО Ом) и зависит от многих причин общего состояния здоровья, толщины и состояния кожного покрова и его влажности, условий окружающей среды, длительности прохождения тока и некоторых других факторов. В расчетах по технике безопасности сопротивление человеческого тела обычно принимается равным 1000 Ом. 

[c.328]

    Опасность воздействия электрического тока на человека зависит от сопротивления организма человека и приложенного к нему напряжения, силы, тока, длительности его воздействия, пути прохождения, рода и частоты тока, индивидуальных свойств пострадавшего и других факторов.

 [c.22]

    По известному закону Ома сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Следовательно, степень опасности поражения электрическим током зависит от напряжения, при котором работает данная электрическая установка, и условий, при которых человек попал под напряжение. Величина сопротивления тела человека прохождению тока различна не только у разных людей, но и у одного и того же человека и зависит от многих условий и факторов состояния самого человека (нервное состояние, степень усталости), величины поверхности контакта, величины и продолжительности прохождения тока, рода тока, частоты переменного тока, напряжения, пути прохождения тока в организме, состояния кожи.  [c.34]

    Большая опасность поражения электрическим током, особенно при повыщенных (до 825 в) и высоких напряжениях, общеизвестна. При обслуживании электролизеров эта опасность по ряду причин усиливается. Считается безопасным, если ток, проходящий через тело человека, не превыщает 0,05 а при токе от 0,05 до 0,1 а человек может получить тяжелые травмы ток выше 0,1 а может оказаться смертельным. Проходящий ток определяется напряжением и сопротивлением тела, зависящим в свою очередь от состояния кожного покрова, площади соприкосновения с источником тока, а также от продолжительности воздействия тока на человека. Изменение сопротивления человеческого тела при прохождении через него тока разной величины связано с процессами, вызванными нагревом тела. Сопротивление тела человека при токе 0,1 ма составляет 500 000 ом, а при токе 1,0 ла —только 8000 ом. Изменение сопротивления тела в зависимости от величины напряжения связано с электрическим пробоем кожных покровов, резко снижающим величину сопротивления. Сопротивление человеческого тела обычно измеряется десятками тысяч ом, но может снижаться и до 800—1000 ом. В последнем случае при прохождении тока более 0,05 а, уже представляющего опасность для человека, напряжение должно составлять всего 40—50 в.

 [c.247]

    Имеют значенйе также и индивидуальные свойства человека например, у людей с. заболеваниями сердца, легких, нервной системы, у принявших спиртные напитки сопротивление прохождению тока оказывается меньшим, и поэтому опасность поражения делается большей. Замечено также, что люди, знакомые со свойствами электричества и предполагающие возможность электрического удара, переносят его легче. / [c.222]

    Характер и последствия поражения человека электрическим током зависят от большого количества факторов величины тока, сопротивления тела человека, рода и частоты тока, пути прохождения тока, напряжения, длительности воздействия и др. 

[c.164]

    I Характер и последствия поражения человека электрическим I током зависят от величины, частоты и пути прохождения тока, продолжительности его воздействия, сопротивления тела человека, внешней среды, индивидуальных свойств организма и т. п,. [c.186]

    Изучение действия постоянного тока на организм человека показало, что электрическое сопротивление последнего при постоянном токе всегда выше, чем при переменном. Наибольшее сопротивление прохождению тока оказывает верхний роговой слой кожи, лишенный кровеносных сосудов и нервов. Этот слой, толш,ина которого едва достигает 0,05 — 0,2 мм, при некоторых условиях может рассматриваться почти как диэлектрик. Общее сопротивление тела человека, пока роговой слой кожи цел, почти целиком зависит от величины сопротивления этого слоя. [c.65]

    Опасность воздействия электрического тока на организм человека зависит от электрического сопротивления тела, силы тока, длительности воздействия, путей прохождения, рода и частоты тока, индивидуальных свойств человека и некоторых других факторов. [c.10]

    Случайное прикосновение человека к частям, находящимся под напряжением, и, как следствие, прохождение через него электрического тока могут иметь самый различный исход, определяемый электрическими параметрами как сети, так и человеческого тела. Приближенно можно считать, что степень поражения эдектриче-ским током определяется силой тока, которая является функцией напряжения, сопротивления цепи (в том числе и самого организма) (табл. 35). [c.229]

    Этот расчет условен, потому что есть еще и другие факторы, влияющие на силу тока при его прохождении через организм человека, в частности —условия подключения в электрическую сеть. Все же он достаточно характеризует опасность электротока в зависимости от напряжения и сопротивления, [c.220]

    Электрическое сопротивление тела человека зависит от многих факторов состояния кожи, общего состояния организма, участка, продолжительности прохождения тока, приложенного [c.203]

    Как известно, все тела делятся на проводники и непроводники электрического тока. Металлы, например, хорошо проводят электричество, точно так же про водниками электричества являются растворы минеральных солей, кислоты, вода и т. д. Человеческое тело также может быть отнесено к проводникам электричества. Некоторым сопротивлением прохождению тока через тело человека является кожный покров человека в том случае, если он ничем не загрязнен. Но так как кожа рабочего в условиях работы на химическом производспве может быть смочена кислыми жидкостями и руки могут быть загрязнены продуктами и частицами металла (от соприкосновения с оборудованием), тс при этих условиях тело рабочего становится хорошим проводником электричества. Земля, являясь, в свою очередь, прекрасным проводником, обладает способностью замыкаться с любым другим проводником, имеющим эле ктрический заряд. Поэтому, когда рабочий случайно коснется какой-либо токоведущей ча)сти, то через него произойдет замыкание данной токоведущей части с землей. Вследствие этого прикосновение рукой к голому рубильнику или проводу может вызвать тяжелые последствия. Электрический ток в зависимости от напряжения и места прикосновения к токоведущей части может вызвать электрический удар с возможным смертельным исходом или тяжелый ожог. Опасность представляет не только незащищенный рубильник, но иногда и рубильник, защищенный металлическим колпаком, так как при порче рубильника последний может коснуться кожуха, который, в свою очередь, окажется под напряжением. Во избежание этого всякую поверхность (мотор, трансформатор, рубильник или аппарат), которая может оказаться под напряжением, заземляют, т. е. данную металлическую часть соединяют при помощи проволоки с землей. Для лучшего контакта места соединения токоведущей поверхности припаиваются к проволоке, отводящей ток. Заземлением достигается то, что электрический ток, проходящий по какой-нибудь поверхности, уйдет в землю, даже в том случае, если этой поверхности нечаянно коснется и человек. Происходит это потому, что ток идет по линии наименьшего сопротивления, и так как хорошая проволока служит все же лучшим проводником, чем человек, то ток уйдет в землю через про- [c.261]

    Поражение человека электрическим током происходит в том случае, когда он замыкает своим телом цепь электрического тока (рис. 85). Степень опасности поражения электрическим током зависит от напря ния и условий, при которых человек оказался под напряжением. Человек может случайно замкнуть своим телом два фазных или один фазный и нулевой провода и таким образом оказаться под напряжением. Сопротивлением для электрического тока в обоих случаях является только тело человека. Это значит, что тело человека пропустит ток большой силы, что нанесет ему тяжелую травму. Возможен и другой случай, когда человек случайно прикоснется к одному фазному проводу, находящемуся под напряжением. В этом случае сопротивлением для прохождения тока является тело человека, его обувь, решетка или коврики, на которых он стоит. Если машинист при этом не имеет под ногами решетки или резинового коврика, ему грозит тяжелая электротравма. Большую опасность для маишниста представляет прикосновение к токоведущим частям или незаземленному корпусу оборудования с электроприводом, оказавшемуся случайно под напряжением. [c.137]

    Электрическое сопротивление организма человека падает при увеличении тока и длительности его прохождения вследст-ви усиления местного нагрева кожи, что приводит к расширению сосудов, а следовательно, к усилению снабжения этого участка кровью и увеличению выделения пота.  [c.22]

---

Электрическое сопротивление тела человека

Конспект по безопасности жизнедеятельности

Значение тока через тело человека сильно влияет на тяжесть электротравм. В свою очередь, сам ток согласно закону Ома определяется сопротивлением тела человека и приложенным к нему напряжением, т.е. напряжением прикосновения.

Сопротивление тела человека является комплексной переменной величиной, имеющей нелинейную зависимость от множества факторов, в том числе от состояния кожи, окружающей среды, центральной нервной системы, физиологических факторов. Электрическое сопротивление различных тканей тела человека не одинаково: кожа, кости, сухожилия и хрящи имеют относительно большое сопротивление, а мышечная ткань, кровь, лимфа, пот и особенно нервные пути, спинной и головной мозг – малое сопротивление.

Электрическое сопротивление тела человека, т.е. сопротивление между двумя электродами, наложенными на поверхность тела, в основном определяется сопротивлением кожи. Кожа состоит из двух основных слоёв: наружного (эпидермис), и внутреннего (дерма). Эпидермис состоит из мёртвых ороговевших клеток, лишён кровеносных сосудов и нервов и поэтому является слоем неживой ткани. Толщина этого слоя 0,05 – 0,2 мм. В сухом и незагрязнённом состоянии его можно рассматривать как диэлектрик, обладающий большим удельным сопротивлением. Дерма состоит из волокон соединительной ткани. В этом слое находятся кровеносные и лимфатические сосуды, нервные окончания, корни волос, потовые и сальные железы. Дерма обладает малым сопротивлением току.

Полное сопротивление тела человека есть сумма сопротивлений тканей, расположенных на пути тока. Основным фактором, определяющим величину полного сопротивления, является состояние кожного покрова в цепи тока. При сухой, чистой и неповреждённой коже сопротивление тела человека, измеренное при напряжении до 15 В, составляет 3…100 кОм. Если на участке кожи, где прикладываются электроды, удалить эпидермис, сопротивление тела составит 500…700 Ом. Если под электродами полностью удалить кожу, то будет измерено сопротивление внутренних тканей, которое составит 300…500 Ом.

Электрическое сопротивление тела человека зависит от ряда факторов. Его могут снизить повреждения рогового слоя, увлажнение кожи, тепловое облучение, повышенная температура воздуха.

Сопротивление наружного слоя кожи Rн уменьшается с увеличением площади электродов и зависит от места их приложения, что объясняется различной толщиной эпидермиса, неравномерным распределением потовых желёз, неодинаковой степенью наполнения кровью сосудов кожи. Повышение напряжения, приложенного к телу человека, вызывает уменьшение его сопротивления, которое при напряжениях более 200 В соответствует сопротивлению внутренних тканей (Rвн).

При оценке опасности поражения электрическим током и расчёте защитных мер в электроустановках сопротивление тела человека (Rh)принимают равным 1 кОм.

Рис. Эквивалентная схема электрического сопротивления тела человека

На рис. 4.1 приведён упрощённый вариант эквивалентной схемы цепи протекания электрического тока через тело человека.

На рисунке обозначено: 1 – электроды; 2 – эпидермис; 3 – внутренние ткани и органы тела человека, включая дерму; Ih – ток, протекающий через тело человека; Uh – напряжение, приложенное к электродам; Rн – активная составляющая сопротивления наружного слоя кожи; Cн – ёмкость условного конденсатора, обклад ка ми которого являются электрод и хорошо проводящие ток ткани тела человека, расположен ные под эпидермисом, а диэлектриком – эпидермис; Rвн – активное сопротивление внутренних тканей, включая дерму.

Из схемы на рис. следует, что комплексное сопротивление тела человека определяется соотношением:

где Xн = 1/ jw Cн – величина ёмкостной составляющей сопротивления тела человека;

w=2p f , f – частота действующего тока.

Для практических применений используют модуль комплексного сопротивления тела человека:

Конспект по безопасности жизнедеятельности

Электрическое сопротивление человека. Сопротивление тела у людей. « ЭлектроХобби

Человеческое тело, как и любое другое тело живого организма, имеет свойство проводить через себя электрический ток. Разные живые ткани в организме имеют различную проводимость (сопротивление). К примеру — кожа, жировая ткань, кости – имеют большое сопротивление, а кровь, мышечная масса и особенно головной и спинной мозг – малое. Кожа имеет большое удельное электрическое сопротивление, что впоследствии и определяет фактическое сопротивление человеческого тела.

Кожа человека, как известно, имеет два слоя:

1» наружный слой кожи (также ещё называется эпидермис) состоит из несколько слоёв, самый верхний из которых называется роговым и представляет собой множество рядов отмерших и ороговевших клеток. В чистом и сухом виде этот слой можно характеризовать как диэлектрик (он имеет очень большое электрическое сопротивление). Следующий слой эпидермиса (носит название — ростковый) гораздо тоньше рогового и имеет значительно большую электрическую проводимость (меньшее сопротивление).

2» внутренний слой кожи (называется дерма) представляет собой живую ткань. Данный слой дермы имеет малое электрическое сопротивление.

Электрическое сопротивление обычного человека при условии, что кожа у него чистая, сухая и неповреждённая (измеренное напряжением 15-20 Вольт) лежит в пределах 3 — 100 кОм (1кОм = 1000 Ом), в некоторых случаях и более. Сопротивление тела человека, а именно проводимость между двух электродов, которые касаются поверхности кожи, можно рассматривать как 3 сопротивления включённых последовательно: наружные слои (эпидермиса) представляют собой первое сопротивление, и внутренние слои является вторым и третьим сопротивлением, включающим в себя сопротивления внутреннего слоя кожи и сопротивление внутренних тканей.

Наружное сопротивление человека обладает не только активным сопротивлением, а ещё и ёмкостным, поскольку в самом месте контактирования электродов с человеческим телом образовывается некое подобие конденсатора, в роли обкладок которого являются сами электроды и ткани тела человека, хорошо проводящие электрический ток, что находятся под наружным слоем кожи, ну, а диэлектриком (изолятором между обкладками) в данном случае будет выступать наружный слой кожи (эпидермис).

Ёмкостная составляющая, присутствующая в сопротивлении человека обуславливает влияние, как рода электрического тока, так и его частоты на общую величину сопротивления тела. При частоте 10 — 20 кГц и свыше можно утверждать, что поверхностный слой кожи почти полностью утрачивает своё сопротивление, и общее сопротивление человека в данном случае будет состоять лишь из внутреннего сопротивления тела (сопротивление дермы и внутренних тканей).

Общее состояние кожи в значительной мере оказывает влияние на величину электрического сопротивления человека. При повреждении рогового слоя кожи (царапины, порезы, ссадины и т.д.) происходит снижение сопротивления человека до величины, приближенного к значению внутреннего сопротивления, а это, естественно, повышает опасность поражения электрическим током. Подобное влияние может оказываться и в случае увлажнения кожи водой или потом.

При электрическом переменном токе промышленной частоты (50 герц) берут во внимание только активное сопротивление человека (его тела) и соотносят его с величиной равной 1 кОм. В действительности данное электрическое сопротивление есть величина непостоянная, что имеет нелинейную характеристику и зависит от дополнительных условий, в том числе от параметров электрической цепи, состояния кожи, состояния окружающей среды, физиологии человека и т.д.

Так как сопротивление кожи у одного и того же человека может быть неодинаковое в разных местах и частях тела, то, естественно, на его сопротивление сильно будет влиять конкретное место прикосновения электрических контактов, а также их общая площадь. Величина электрического тока и длительность воздействия на тело оказывают прямое влияние на полное сопротивление человека: с увеличением значения тока и времени его прохождения, сопротивление будет понижаться, потому что происходит местный нагрев участков кожи, а это, само собой, ведёт к расширению сосудов, тем самым усиливая снабжение данного участка тела кровью, увеличения его потоотделение. Увеличение напряжения, воздействующее на тело человека, вызывает понижение сопротивления кожи в 10-ки раз, следовательно, и общее сопротивление человека, снижается до предела 300 — 500 Ом. А это опасно.

P.S. Всякие случайности хороши в том случае, когда они имеют положительный характер. Случайный удар электрическим током нельзя отнести к таковым. Следовательно, будьте внимательны и осторожны при работе с электричеством.

3. И снова Закон Ома! | 3. Электробезопасность | Часть1

3. И снова Закон Ома!

И снова Закон Ома!

Довольно часто нам приходится слышать такие фразы, как “Ударило током” или “Убило током”, и ни какого упоминания о напряжении. Исходя из этого, у вас может сложиться впечатление, что для человека опасен ток, а не напряжение. Какой-то элемент истины здесь имеет место быть. Однако, если напряжение не представляет никакой опасности, то зачем пишутся предупреждающие таблички примерно такого содержания: “ОСТОРОЖНО – ВЫСОКОЕ НАПРЯЖЕНИЕ!”?

По большому счету принцип “опасности тока” верен. Электрический ток вызывает ожоги тканей тела, блокирует мышцы и останавливает сердце, но он не может возникнуть сам по себе. Чтобы создать поток электронов через тело человека, к нему нужно приложить напряжение. При выполнении расчетов мы так же должны учесть сопротивление, которое тело человека оказывает электрическому току.

Если с помощью Закона Ома мы выразим силу тока через известные значения напряжения и сопротивления, то получим следующее уравнение:



Сила тока, проходящего через тело человека прямопропорциональна величине напряжения, приложенного к двум его точкам, и обратнопропрорциональна сопротивлению между этими точками. Очевидно, чем больше величина напряжения, создающего поток электронов, тем легче эти электроны будут проходить через конкретную величину сопротивления. Следовательно, высокое напряжение опасно для жизни, потому что оно создает большой ток, который может травмировать или убить человека. И наоборот, чем большее сопротивление оказывает тело электрическому току, тем медленнее будут течь через него электроны при заданной величине напряжения. Проще говоря, опасность того или иного напряжения зависит от величины сопротивления, оказываемого телом человека потоку электронов.

Сопротивление тела не является фиксированной величиной. Оно изменяется от человека к человеку, и время от времени. На измерении электрического сопротивления между пальцами рук и ног основывается метод определения процентного содержания жира в организме. Разные проценты содержания жира обеспечивают разные сопротивления, и это только одна из величин, влияющая на электрическое сопротивление тела человека. Чтобы метод работал точно, человек за несколько часов до теста должен регулировать потребление жидкости, а это говорит о том, что гидратация является еще одним фактором, влияющим на сопротивление человеческого тела.

Сопротивление так же зависит от того, между какими частями тела мы его будем измерять: между руками, между ногами, между рукой и ногой и т.д. Необходимо учесть и тот фактор, что прекрасными проводниками электричества являются пот, богатый солями и минералами, а также кровь, с ее высоким содержанием проводящих химических элементов. Таким образом, контакт между проводом и потными руками или руками с кровоточащей раной будет обладать гораздо меньшим сопротивлением, чем контакт между проводом и руками с сухой, чистой кожей.

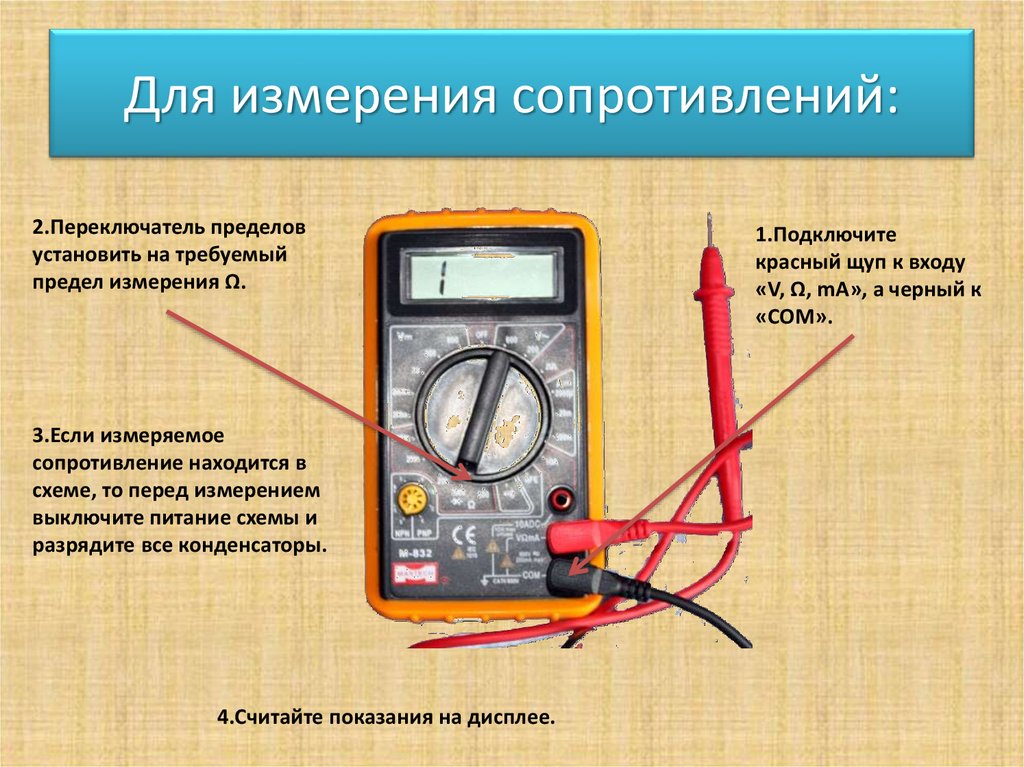

Измеряя сопротивление своего тела чувствительным измерительным прибором, путем сжимания его щупов пальцами рук,  я получил значение 1 миллион Ом (1 МОм). При этом прибор показывает меньшее сопротивление, когда я плотно сжимаю щупы, и большее сопротивление – когда я ослабляю пальцы. Руки мои при этом чисты и сухи. Если бы я работал во влажной и грязной производственной среде, то сопротивление между моими руками было бы намного меньше, представляя большую угрозу поражения электрическим током.

Итак, какая же величина тока опасна для человека?. Ответ на этот вопрос зависит от нескольких факторов. Значительное влияние на то, как электрический ток воздействует на человека, оказывает химический состав его тела. Некоторые люди очень чувствительны к току, и поэтому испытывают непроизвольное сокращение мышц даже от разряда статического электричества, который другие люди могут и не почувствовать. Несмотря на эти различия, посредством тестов были выведены примерные значения тока (очень небольшие), которые могут оказать вредное воздействие на организм человека. Все значения в таблице даны в миллиамперах (миллиампер равен 1/1000 ампера):

“Гц” является сокращенным обозначением единицы измерения Герц, которая служит мерой скорости чередования направлений переменного тока. Эта мера иначе известна как частота. Так, заголовок “60 Гц АС” одного из столбцов таблицы означает что все значения этого столбца относятся к переменному току, который чередуется с частотой 60 циклов в секунду (1 цикл равен периоду времени, в течении которого поток электронов сначала движется в одном направлении, а потом в другом). Последняя колонка, с надписью “10 кГц АС”, относится к переменному току, который совершает десять тысяч циклов в секунду.

Следует иметь ввиду, что все вышеприведенные цифры являются приблизительными, поскольку реакция на ток  людей с разным химическим составом тела будет различной. Существует предположение, что достаточно пропустить переменный ток величиной в 17 миллиампер через грудь человека, чтобы при определенных условиях вызвать у него аритмию сердца. Большинство данных таблицы, касающихся аритмии сердца, взяты из опытов над животными. И это естественно, ведь никто не будет проводить такие эксперименты на людях, в связи с чем имеющиеся данные весьма приблизительны. Если вас интересует вопрос, почему женщины более восприимчивы к электрическому току чем мужчины, то здесь мы вам не поможем – для нас это тоже загадка.

Теперь давайте предположим, что я взялся сухими и чистыми руками за контакты источника напряжения переменного тока частотой 60 Гц. Какое напряжение должно быть у этого источника, чтобы создать ток величиной 20 миллиампер (при таком токе я не смогу самостоятельно отпустить контакты источника)? Ответ на этот вопрос можно найти в Законе Ома (U = IR):



U = IR

U = (20 мA)(1 МОм)

U = 20,000 вольт, или 20 кВ



Имейте в виду, что это сценарий “лучшего случая” с точки зрения электробезопасности (чистая, сухая кожа), а полученная величина напряжения, с огромной долей вероятности, вызовет оцепенение человека. Гораздо меньшее напряжение потребуется для вызова болевых ощущений. Следует учесть так же и тот момент, что физиологические эффекты воздействия различных токов на разных людей могут значительно отличаться, поэтому наши расчеты являются только приблизительной оценкой действительности.

Если я смочу пальцы своих рук водой, имитируя пот, то сопротивление моего тела между руками составит всего 17000 Ом (17 кОм). Обратите внимание, что в нашем случае с тонкими металлическими щупами измерительного прибора контактирует по одному пальцу каждой руки. Повторно вычислив напряжение, необходимое для получения тока величиной 20 мА, мы получим следующее значение:



U = IR

U = (20 мA)(17 kОм)

U = 340 вольт



В этом случае достаточно напряжения 340 вольт, чтобы создать ток 20 миллиампер через тело человека. Однако, смертельный удар током можно получить и от меньшего напряжения если увеличить площадь контакта, уменьшив тем самым его сопротивление. Примером такого контакта служит кольцо на пальце (золото обернутое вокруг пальца создает превосходный контакт для поражения электрическим током) или большой металлический предмет, такой как труба или ручка инструмента. Сопротивление организма при этом понизится до 1000 Ом (10 кОм), что создаст реальную угрозу поражения низкими значениями напряжения:



U = IR

U = (20 мA)(1 kОм)

U = 20 вольт



Таким образом, чтобы создать ток величиной 20 мА и вызвать оцепенение человека, достаточно напряжения 20 вольт. Ранее мы упомянули предположение, что сила тока 17 мА, пропущенная через грудь человека, при определенных условиях может вызвать аритмию сердца. Так вот, если сопротивление между руками человека будет равно 1 кОм, то для создания этого опасного условия потребуется всего 17 вольт:



U = IR

U = (17 мA)(1 kОм)

U = 17 вольт



В этих расчетах мы показали вам “наихудший” сценарий для напряжения переменного тока частотой 60 Гц и отличной проводимости человеческого тела. Данный пример дает наглядную картину опасности даже небольших значений напряжения.

Понизить сопротивление человеческого тела до 1000 Ом можно не только путем воздействия рассмотренных выше экстремальных факторов (например плотным контактом золотого кольца с пальцем). Оно может уменьшиться при длительном воздействии напряжения (например, когда человек под действием тока не может разжать руку, и только крепче сжимает проводник). Одновременно с уменьшением сопротивления увеличивается сила тока при фиксированном напряжении.

Ниже приведены примерные значения сопротивлений точек контакта человека с различными предметами в различных условиях:

• Контакт пальца с проводом: от 40 000 Ом до 1 000 000 Ом (сухой палец), от 4 000 Ом до 15 000 Ом (влажный палец).

• Контакт руки с проводом: от 15 000 Ом до 50 000 Ом (сухая рука), от 3 000 Ом до 5 000 Ом (влажная рука).

• Контакт руки с металлическими плоскогубцами: от 5 000 Ом до 10 000 Ом (сухая рука), от 1 000 Ом до 3 000 Ом (влажная рука).

• Контакт с ладонью: от 3 000 Ом до 8 000 Ом (сухая ладонь), от 1 000 Ом до 2 000 Ом (влажная ладонь).

• Контакт (обхват) одной руки с 1,5-дюймовой металлической трубой: от 1 000 Ом до 3 000 Ом (сухая рука), от 500 Ом до 1 500 Ом (влажная рука).

• Контакт (обхват) двух рук с 1,5-дюймовой металлической трубой: от 500 Ом до 1 500 Ом (сухие руки), от 250 Ом до 750 Ом (влажные руки).

• Контакт руки, погруженной в проводящую жидкость, с этой жидкостью: от 200 Ом до 500 Ом.

• Контакт ноги, погруженной в проводящую жидкость, с этой жидкостью: от 100 Ом до 300 Ом.



Обратите внимание на значения сопротивлений в двух случаях с 1,5-дюймовой металлической трубой. Если трубу обхватить двумя руками, то сопротивление будет ровно в два раза меньше, чем при обхвате этой же трубы одной рукой.

Две руки, сжимающие металлическую трубу, увеличивают площадь контакта в два раза по сравнению с одной рукой. Это очень важное обстоятельство: электрическое сопротивление между любыми контактирующими объектами уменьшается с увеличением площади контакта при прочих равных условиях. В этом случае электроны текут из трубы в тело (или наоборот) по двум параллельным маршрутам.

Как вы увидите позже, общее сопротивление параллельной цепи всегда меньше (или равно) любого из сопротивлений этой цепи.

В промышленности пороговым значением опасного напряжения считается, как правило, напряжение величиной 30 вольт. Осторожный человек должен рассматривать любое напряжение, превышающее это значение, как опасное. Работая с электричеством он должен содержать свои руки чистыми и сухими, а так же снять все металлические украшения, которые представляют опасность и при более низких значениях напряжения. Такие украшения, выступая в качестве контактов между двумя точками цепи, способны провести достаточный ток, чтобы сжечь кожу.

Опасными могут быть и напряжения менее 30 вольт, если они достаточны чтобы вызвать неприятные ощущения, в результате которых человек может совершить резкое движение и вступить в контакт с другим, более высоким напряжением или иным источником повышенной опасности. Автор статьи вспоминает, как однажды он ремонтировал свой автомобиль в жаркий летний день. По причине теплой погоды он был в шортах, и работая с аккумуляторной батареей прислонился оголенной частью ног к хромированному бамперу машины. Когда он коснулся металлическим ключом положительного контакта 12-вольтовой батареи, то почувствовал покалывание в точке контакта ноги с бампером. Таким образом, надежный контакт с металлом и потная кожа позволили почувствовать удар током  от электрического потенциала значением всего-лишь 12 вольт.

К счастью, в этом случае ничего плохого не случилось. Но, если бы двигатель автомобиля был запущен, и воздействие тока почувствовала рука а не нога, то автор, возможно, рефлексивно дернул бы ее в сторону вращающегося вентилятора или уронил бы ключ на клеммы аккумулятора (вызвав тем самым короткое замыкание и сноп искр). Этот пример иллюстрирует еще один важный урок электробезопасности – электрический ток может послужить косвенной причиной травмирования.

Очень важное значение имеет путь, по которому ток течет через тело человека. Благодаря тому, что электрический ток оказывает влияние на все мышцы организма находящиеся на его пути, в том числе и на такие жизненно-важные, как сердце и легкие, наиболее опасным будет такой ток, который проходит через грудь человека. Это сценарий возможен в том случае, если человек соприкоснется с источником напряжения двумя руками.

В целях недопущения такого сценария, при работе со схемой (находящейся под напряжением) желательно использовать только одну руку, засунув вторую при этом в карман (чтобы случайно ничего ей не тронуть). Конечно, безопаснее было бы работать с обесточенной схемой, но на практике это не всегда возможно. Если схема находится под напряжением, то работать с ней предпочтительнее правой рукой. А почему правой, спросите вы. Во-первых, если человек правша (каких большинство), то ему удобнее будет работать именно этой рукой, а во-вторых – сердце расположено в левой части грудной клетки.

Лучшей защитой от удара электрическим током является сопротивление, которое может быть добавлено к телу при помощи изолированных инструментов, перчаток, сапог и других приспособлений. Как вы уже знаете, ток в цепи равен напряжению деленному на общее сопротивление потоку электронов. Наибольший эффект сопротивления будут иметь при расположении их таким образом, чтобы создать только один путь для потока электронов (подробнее на этом мы остановимся в последующих статьях):



Ниже представлена эквивалентная схема человека, экипированного перчатками и сапогами:



В этом случае суммарное (общее) сопротивление сапог, тела и перчаток потоку электронов будет больше, чем сопротивление каждого из компонентов по отдельности.

Безопасность является одной из причин, по которой электрические провода покрываются пластмассовой или резиновой изоляцией, которая значительно увеличивает сопротивление между проводником и прикоснувшемуся к нему человеком. Однако покрывать изоляцией высоковольтные провода линий электропередач слишком дорого, поэтому безопасность в этом случае достигается путем подвешивания их на столбы высоко над землей.

Краткий обзор:

• Электрический ток оказывает вредное воздействие на организм человека. Чем больше напряжение, тем больший и опасный ток оно производит. Уменьшить силу тока может сопротивление. Высокое сопротивление является хорошей защитой от удара электрическим током.

• Напряжение величиной выше 30 вольт способно создать опасный ток.

• Не нужно надевать металлические украшения при работе с электрическими схемами. Кольца, ремешки часов, ожерелья, браслеты и другие подобные вещи обеспечивают отличный электрический контакт с телом человека и способны провести достаточный ток, чтобы вызвать ожог кожи даже при низких напряжениях.

• Опасность несет и такое низкое напряжение, которое непосредственно не может поразить человека. Его может быть достаточно, чтобы человек отдернул руку и вступил в контакт с другим, находящимся вблизи источником опасности.

• В целях предотвращения прохождения опасного тока через грудь человека, работать с запитанной схемой необходимо одной рукой (по возможности – правой).

Электрическое сопротивление — урок. Физика, 8 класс.

Электрическое сопротивление характеризует способность электрического проводника препятствовать прохождению электрического тока.

Электрическое сопротивление обозначается буквой R. Единицей сопротивления является ом (Ом).

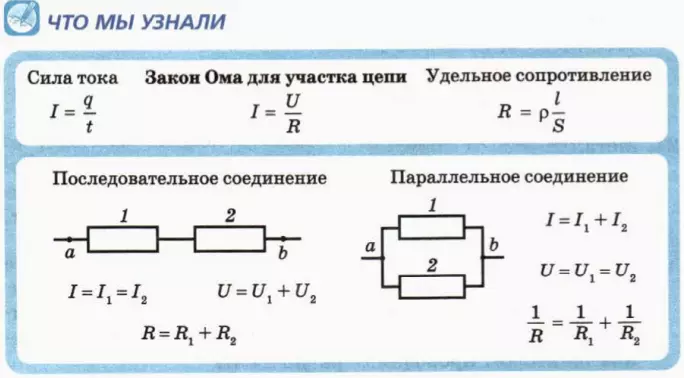

Закон Ома

Сила тока \(I\) прямо пропорциональна напряжению \(U\). Это означает следующее: во сколько раз изменяется напряжение, во столько раз изменяется и сила тока.
Сила тока \(I\) обратно пропорциональна электрическому сопротивлению \(R\). Поэтому чем больше сопротивление, тем меньше сила тока, протекающего в проводнике.


 I=UR



Удельное сопротивление

Причиной электрического сопротивления является тепловое движение образующих материал атомов или молекул. Частицы колеблются около своих мест и мешают перемещению электронов. Это можно сравнить с длинным коридором, в котором одновременно перемещается много людей. И насколько быстро можно двигаться вперед, зависит от различных причин.
Электрическое сопротивление характерно для всех веществ и зависит от:


Материала проводника тока ρ	Длины проводника \(l\)	Площади поперечного сечения проводника \(S\)
Для каждого метериала характерно его удельное сопротивление, которое обозначают буквой ρ и которое можно найти в таблице удельных сопротивлений.	Чем длиннее проводник электричества, тем больше его электрическое сопротивление.	Чем меньше площадь поперечного сечения проводника электричества, тем больше электрическое сопротивление.
Пример с коридором: движение вперёд зависит от того, сколько людей в нём находится, как каждый из них двигается, насколько они полные или худые.	Пример с коридором: чем длиннее коридор, тем дольше и труднее путь.	Пример с коридором: чем уже коридор, тем труднее пробираться сквозь толпу людей.

Обрати внимание!

  R=ρ⋅lS

Удельное сопротивление металлов небольшое, а изоляторов — очень большое. В цепях, в которых электрический ток должен производить большую теплоту (например, в обогревателях), используют проводники с большим удельным сопротивлением, например, нихром. Току труднее течь, увеличивается тепловое движение частиц, в результате проводник нагревается. У алюминия низкое удельное сопротивление, поэтому его можно использовать для передачи электроэнергии.



Электрическое сопротивление человеческого тела может изменяться от 20000 Ом до 1800 Ом.

Чтобы электрическая цепь обеспечивала необходимую силу тока, в неё включают резисторы.

Резистор — прибор с постоянным сопротивлением.

Резисторы имеются во всех телевизорах, компьютерах, радиоприёмниках и т.д.

Чтобы изменить силу тока в электрической цепи, используют реостаты.

Реостат — прибор с переменным сопротивлением.

В составе реостата имеется подвижный контакт, при помощи которого изменяется длина  участка, включённого в цепь.

Реостат используется, например, в регуляторах громкости радиоприёмников.



Резисторы	Реостаты

ИНСТРУКЦИЯ для всех работников по электробезопасности

1. Общие требования безопасности.

1.1  Электрический ток, проходя через тело человека, может поразить отдельные участки тела в виде ожогов и металлизации кожи или воздействовать на нервную систему и мышцы, в результате чего могут произойти судороги мышц, остановка дыхания, фибриляция ( беспорядочное подёргивание сердечной мышцы ) и остановка сердца, что в свою очередь, может привести к смертельному исходу.

1.2  Влияние электрического тока на различных людей зависит от целого ряда условий. Так, сопротивляемость человеческого тела значительно понижается, когда он работает в условиях повышенной влажности и высоких температур ( свыше +30 С ), когда человек потный, когда кожа и одежда загрязнены металлической пылью или увлажнены, когда человек утомлён, расстроен, раздражён, находится в нетрезвом состоянии .Особенно опасно попадание под напряжение, людей страдающих нервными и сердечными болезнями, так как они имеют чрезвычайно пониженную сопротивляемость электрическому току .

1.3  Люди уравновешенные, со здоровым сердцем и нервной системой, сухим, чистым телом, а также в трезвом состоянии имеют большую сопротивляемость току .

1.4  Сопротивление сухой неповреждённой кожи человека может быть до 80 000 Ом, сопротивление внутренних органов составляет 800 – 1000 Ом, поэтому расчетное сопротивление человека электрическому току принимается равным 1000 Ом. ( 1 кОм ).

1.5  Безопасным для организма человека можно считать переменный ток силой не выше 0,05 А ток силой более 0,05 – 0,1 А опасен и может вызвать смертельный исход .

1.6  Безопасным напряжением для человека считается напряжение 42 В в нормальных условиях и 12 В в условиях повышенной опасностью ( сырость, высокая температура, металлические полы и др. ).

1.7  Производственные помещения по наличию в них условий для поражения людей электротоком подразделяются на три категории: особо опасные, с повышенной опасностью и без повышенной опасности . Помещения особо опасные характеризуются наличием одновременно двух или более признаков: высокой влажностью, высокой температурой ( более 30 С ), токопроводящей пыли, токопроводящих полов, стен и др. Помещения с повышенной опасностью характеризуются одним из вышеперечисленных признаков . В помещениях без повышенной опасности указанные признаки отсутствуют.

1.8  Поражение человека электрическим током возможно в следующих случаях:

а) когда человек прикоснулся к конструкциям, находящимся под напряжением, или к одному проводнику электрического тока, а сам стоит на земле или токопроводящей конструкции;.

б) когда человек прикоснулся руками или другими частями тела одновременно к двум проводникам электрического тока, независимо от того стоит ли он на токопроводящей конструкции. Прикосновение к токопроводящим частям, находящихся под напряжением, вызывает судорожное сокращение мышц, в следствии этого пальцы пострадавшего, держащего провод руками могут так сильно сжиматься, что высвободить провод из его рук становится невозможным .

1.9  Всё электрическое оборудование и электрические приёмники, металлические корпуса рубильников и распределительных пунктов, ящиков должны иметь надёжное защитное заземление .

1.10                     Токоведущие части электрического оборудования, рубильников, распределительных щитов должны иметь надёжные кожуха, двери, не имеющие открытых отверстий, щелей и закрывающиеся на запорное устройство .

1.11                     Электропроводка должна выполнятся изолированными проводами и подвешиваться на высоте не менее 2,5 метров, если рабочее напряжение в проводе более 42 В.

1.12                     Всем работникам КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ заменять перегоревшие электролампы, плавкие вставки и другие элементы электропроводки и электрооборудования, а так же самостоятельно пытаться устранить неисправность электроприёмников. Данные виды работ производит только электромонтёр.

1. 13                     Все работники автохозяйства, работающие с электроинструментом или электрооборудованием, обязаны пройти обучение и сдать экзамены на соответствующую группу допуска по электробезопасности, соответствующей их специальности.



2        Требования безопасности перед началом работы.



2.1  Для предотвращения случаев попадания работников под напряжение и поражения их электрическим током, необходимо выполнять следующие мероприятия:

2.2   Обращать внимание на предупредительные знаки и надписи по электробезопасности.

2.3  Самовольное снятие предупредительных знаков, плакатов, а также включение электроустановок при их наличии – ЗАПРЕЩЕНО!

2.4  Если перед выполнением работ необходимо включать рубильники или другие включающие пункты ( в помещениях с повышенной опасностью или особо опасных, а также в помещениях с влажной средой ), то работающие должны быть снабжены средствами индивидуальной защиты:

а) диэлектрические перчатки

б) диэлектрические коврики

в) диэлектрические калоши ( боты ) .

Эти средства должны быть проверены и иметь клеймо, в котором указана дата, до какого срока разрешено их использование и на какое напряжение .

2.5 Перед началом работы ручным электроинструментом, необходимо проверить его на наличие трещин в корпусе. Кабель для подключения ручного электроинструмента в сеть, не должен иметь заломов и задиров изоляции, вилка не должна иметь сколов. Разрешается работать только при соблюдении этих требований.

2.6  Если корпус электроинструмента металлический, работник должен быть снабжён диэлектрическими перчатками. При работе с электроинструментом с двойной изоляцией ( пластмассовый корпус ) диэлектрические перчатки не требуются .

2.7  Дпя переносных светильников в условиях ремонтных работ допускается применять напряжение только 12 В или 36 В . Лампы переносных светильников должны быть снабжены защитной сеткой . Использовать для местного освещения при ремонтных  работах напряжение 110 В или 220 В – ЗАПРЕЩАЕТСЯ !

2. 8  Выдача электроинструмента и переносных светильников производится мастером или винструментальной, с обязательным фиксированием в специальном журнале, После работы инструмент возвращается с указанием возможной неисправности, если таковая имеется.



3        Требования безопасности во время работы.



3.1  При малейших ощущениях электрического тока на корпусе электрооборудования и электроинструмента необходимо сразу же отключить его и поставить в известность мастера (начальника подразделения ), вызвать электромонтёра. Приступать к работе на данном электрооборудовании не удостоверившись у мастера в том, что неисправность устранена – ЗАПРЕЩАЕТСЯ !

3.2  Во время работы не рекомендуется без необходимости прикасаться к понижающим трансформаторам, распределительным щитам, корпусам рубильников. К оголённым проводам, не имеющим изоляции прикасаться ЗАПРЕЩЕНО!

3. 3  О всех замеченных неполадках в электропроводке или электрооборудовании (обрывы, оголённые провода, искрящие контакты, возгорания, запах горения электропроводки и т.д.) каждый работник должен немедленно доложить своему непосредственному руководителю.

3.4  Работники, занятые работой вблизи мест электропрогрева железобетонных конструкций прогревными трансформаторами, не должны заходить на прогреваемые места, не подлезать под ограждения и не ломать их.

3.5  Производство строительных, погрузочно – разгрузочных работ вблизи линий электропередачи и в охранной зоне ЛЭП без специального разрешения (наряд – допуска )- ЗАПРЕЩАЕТСЯ !

3.6  Все виды работ в этом случае необходимо выполнять согласно инструкции «По безопасной эксплуатации механизмов и транспорта вблизи и в охранной зоне ЛЭП и коммуникаций трубопроводов ».

3.7  В случае попадания транспорта в зону обрыва провода на земле в радиусе 5 – 10 метров или наезда автотракторной техники на опору с высоковольтными проводами, их последующего обрыва и попадания провода на корпус машины, необходимо: выходя из кабины техники, прижать руки к телу и мелкими шагами приблизится к краю кабины. Затем, выпрыгнуть из кабины, прижимая руки к телу, а ступни ног держать вместе.

Затем, очень мелкими шагами отойти на 10 – 15 метров от места обрыва провода, чтобы избежать попадания под «шаговое» напряжение . После этого доложить о случившемся диспетчеру предприятия, ответственного за высоковольтную линию, ответственному за производство работ, диспетчеру автохозяйства .

Допускается перемешаться от автомобиля лёжа, перекатываясь, прижимая руки к телу, а ноги держа вместе.

Проезд под высоковольтными линиями электропередачи машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 метров- ЗАПРЕЩАЕТСЯ !

3.8  При использовании нагревательного прибора с открытыми спиралями (элементами ) в производственных помещениях, необходимо удостоверится в его работоспособности и безопасной эксплуатации, Нагревательный прибор должен находиться не менее чем в 2 метрах от сгораемых предметов и установлен на огнестойкой подставке . Корпус нагревательного прибора должен быть надёжно заземлён . Использование нагревательных приборов с открытыми элементами в пожаро и взрывоопасных помещениях – ЗАПРЕЩЕНО!



4        Требования безопасности в аварийных ситуациях.

4,1 Работник должен знать порядок действий при несчастном случае и уметь оказать первую медицинскую помощь .

Последовательность действий при поражении электрическим током

а) устранить воздействие на организм поражающих факторов, угрожающих здоровью и жизни пострадавшего ( освободить от действия электрического тока, вынести из заражённой зоны, погасить горящую одежду, извлечь из воды и т.д. ), оценить состояние пострадавшего;

б) определить характер и тяжесть травмы, наибольшую угрозу для жизни пострадавшего и последовательность мероприятий по его спасению;

в) выполнять необходимые мероприятия по спасению пострадавшего в порядке срочности (восстановить проходимость дыхательных путей, провести искусственное дыхание, наружный массаж сердца, остановить кровотечение „наложить на место перелома шину, повязку и т. п.)

г) вызвать скорую медицинскую помощь (по телефону 03), врача, либо принять меры к транспортировке пострадавшего в ближайшее лечебное учреждение;

д) поддерживать основные жизненные функции пострадавшего до прибытия медицинского работника;

4.2 Первая медицинская помощь пострадавшим от электрического тока:

4.2.1. При поражении электрическим током напряжением до 1 кВ, необходимо как можно скорее освободить пострадавшего от действия тока, так как от продолжительности этого действия зависит тяжесть травмы .

Если пострадавший держит провод руками его пальцы так сильно сжимаются, что

высвободить провод из его рук становится невозможным . Поэтому нужно немедленно отключить электроустановку которой касается пострадавший . Отключение производится с помощью выключателя, рубильника или другого аппарата .

Если отключение электроустановки не может быть произведено достаточно быстро, то необходимо принять меры по освобождению пострадавшего от действия электрического тока другими способами .

Для этой цели можно использовать сухие не металлические предметы: пеньковый канат, палку, не промасленную спецодежду или перерубить провод топором, лопатой с сухой деревянной ручкой и отбросить его от пострадавшего .

При отталкивании пострадавшего нужно прежде всего изолировать руки . Лучше всего надеть диэлектрические перчатки, но можно обмотать руки прорезиненной тканью, плащом, шарфом, фуражкой или сухой спецодеждой, можно также браться за одежду пострадавшего (за полы, воротник), если она сухая и отстаёт от тела .Можно также изолировать себя встав на сухую доску или другую, не проводящую электрический ток, подстилку ( резину, свёрток одежды и т.п.).

При отделении пострадавшего от токоведущих частей рекомендуется действовать по возможности правой рукой .

4.2.2. Для освобождения пострадавшего от действия электрического тока напряжением выше 1 кВ, находящегося на земле или касающегося токоведущих частей, следует пользоваться только диэлектрическими перчатками, ботами, ковриками, специальными штангами, клещами или инструментами рассчитанными на напряжение данной установки. Когда освобождение пострадавшего от действия электрического тока вышеуказанными способами выполнить достаточно быстро и безопасно невозможно, необходимо прибегнуть к короткому замыканию и заземлению всех видов проводов линии или одного провода, которого касается пострадавший.

Следует помнить, что после отключения линии на ней может сохраниться остаточное напряжение (заряд) опасное для жизни, и что обезопасить линию может только её надёжное заземление.

4.3 Способы восстановления нормальной жизнедеятельности организма пострадавшего от воздействия электрического тока:

4.3.1. Искусственное дыхание.

Проводится в тех случаях, когда пострадавший не дышит или дышит очень плохо

( редко, судорожно, со всхлипыванием).

Наиболее эффективным считают способ «изо рта в рот» или «изо рта в нос» -. Эти способы относятся к способам искусственного дыхания по методу вдувания, при котором воздух выдыхаемый оказывающим помощь насильно подаётся в дыхательные пути пострадавшего.

Вдувание воздуха можно производить через марлю, платок, специальное

приспособление «воздуховод».

В первую очередь обеспечивают проходимость верхних дыхательных путей . Для этого гортань человека освобождают от запавшего языка или какого – либо инородного тела ( протез, песок , скопление слюны и т.д.) .После этого оказывающий помощь располагается сбоку от пострадавшего, одну руку подсовывает под шею пострадавшего, а ладонью другой руки надавливает на его лоб, максимально запрокидывает голову .При этом корень языка поднимается и освобождается гортань, а рот пострадавшего открывается .Затем оказывающий

помощь делает глубокий вдох, полностью охватывает губами открытый рот пострадавшего и делает энергичный выдох, с некоторым усилием вдувая воздух в его рот, одновременно закрывая его нос щекой или пальцами руки, находящейся на лбу. Как только грудная клетка поднялась, нагнетание воздуха приостанавливают, происходит пассивный выдох у пострадавшего .

Данную операцию производят до получения положительного результата (покраснения кожи, а так же выход больного из бессознательного состояния и появления у него самостоятельного дыхания).

Интервал между искусственными вдохами должен составлять 5 секунд (12 дыхательных циклов в минуту . Если челюсти пострадавшего плотно стиснуты, необходимо прибегнуть к способу «изо рта в нос», который производится идентично вышеописанному способу. Эффективным способом оживления пострадавшего является чередование искусственного дыхания и наружного массажа сердца.

4,3.2. Наружный массаж сердца.

При поражении человека электрическим током может наступить не только остановка дыхания, но и прекратиться кровообращение, когда сердце не обеспечивает циркуляции крови в организме .Поэтому необходимо возобновить кровообращение искусственным путём .

При остановке сердца, не теряя ни минуты, пострадавшего нужно уложить на ровное жёсткое основание: скамью, пол, в крайнем случае положить под спину доску ( никаких валиков под плечи и шею подкладывать нельзя ) .

Если помощь оказывает один человек, он располагается сбоку от пострадавшего и, наклонившись, делает два быстрых энергичных вдувания ( по способу «изо рта в рот» или «изо рта в нос»), затем приподнимается, оставаясь на этой же стороне от пострадавшего, ладонь одной руки кладет на нижнюю половину грудины (отступив на два пальца от её нижнего края), а пальцы поднимает. Ладонь второй руки он кладёт поверх первой поперёк или вдоль и накладывает, помогая натиском своего корпуса. Руки при надавливании должны быть выпрямлены в суставах локтей. Надавливание следует производить толчками, чтобы смещать грудину на 4-5 см, продолжительность надавливания не более 0,5 с, интервал между отдельными надавливаниями 0,5 с. В паузах рук с грудины не снимают, пальцы остаются прямыми, руки полностью выпрямлены в локтевых суставах .

На каждые 2 вдувания производится 15 надавливаний на грудину. За одну минуту

необходимо сделать не менее 60 надавливаний и 12 вдуваний воздуха.

4.4. Помощь пострадавшим при электрических ожогах .

При оказании помощи пострадавшему, во избежании заражении нельзя касаться

руками обожженных участков кожи или смазать их мазями, жирами, маслами, вазелином присыпать питьевой содой и т. д. Нельзя вскрывать пузыри, приставшую к обожжённому месту мастику, канифоль или другие смолистые вещества, т. к. можно содрать обожженную кожу и получить заражение раны.

При небольших по площади ожогах 1 и 2 степеней нужно положить на обожженный участок кожи стерильную повязку. Одежду и обувь с обожженного места нельзя срывать, а необходимо разрезать ножницами.

Проведение электрического тока к телу человека и через него: обзор

Эпластика. 2009; 9: e44.

Опубликовано в Интернете 12 октября 2009 г.

, PhD, MD, FACEP ^a и, MS, PhD, DSc ^b

Raymond M. Fish

^a Исследовательская лаборатория биоакустики и отделение хирургии Университета Иллинойс, Урбана-Шампейн,

Лесли А.

Геддес

^b Школа биомедицинской инженерии Велдона, Университет Пердью, Вирджиния Лафайет, штат Индиана

^a Лаборатория биоакустических исследований и отделение хирургии, Иллинойский университет в Урбана-Шампейн,

^b Школа биомедицинской инженерии Велдона, Университет Пердью, W Lafayette, Ind

Это статья открытого доступа, в которой авторы сохраняют авторские права на работу.Статья распространяется по лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Эта статья цитируется в других статьях в PMC.

Abstract

Цель: Цель этой статьи – объяснить, каким образом электрический ток проходит через тело человека и как это влияет на характер травм. Методы: Эта междисциплинарная тема объясняется путем первого обзора электрических и патофизиологических принципов. Есть дискуссии о том, как электрический ток проходит через тело через воздух, воду, землю и искусственные проводящие материалы. Также обсуждаются сопротивление кожи (импеданс), внутреннее сопротивление тела, путь тока через тело, феномен отпускания, разрушение кожи, электрическая стимуляция скелетных мышц и нервов, сердечная аритмия и остановка, а также утопление при поражении электрическим током. После обзора основных принципов обсуждается ряд клинически значимых примеров механизмов аварий и их медицинских последствий.Темы, связанные с высоковольтными ожогами, включают замыкания на землю, градиент потенциала земли, ступенчатый и контактный потенциалы, дуги и молнии. Результат: Практикующий врач будет лучше понимать электрические механизмы повреждения и их ожидаемые клинические эффекты. Выводы: Существует множество типов электрических контактов, каждый из которых имеет важные характеристики. Понимание того, как электрический ток достигает и проходит через тело, может помочь врачу понять, как и почему происходят конкретные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

В этой статье объясняется, каким образом электрический ток проходит через тело человека и как это влияет на характер травм. Эта междисциплинарная тема объясняется в части A путем сначала обзора электрических и патофизиологических принципов, а затем в части B путем рассмотрения конкретных типов несчастных случаев. Есть дискуссии о том, как электрический ток проходит через тело через воздух, воду, землю и искусственные проводящие материалы. Обсуждаются сопротивление кожи (импеданс), внутреннее сопротивление тела, путь тока через тело, феномен отпускания, разрушение кожи, электрическая стимуляция скелетных мышц и нервов, сердечная аритмия и остановка, а также утопление при поражении электрическим током.После обзора основных принципов в части B обсуждается ряд клинически значимых примеров механизмов аварий и их медицинских последствий. К темам, связанным с ожогами высоким напряжением, относятся замыкания на землю, градиент потенциала земли, ступенчатые потенциалы и потенциалы прикосновения, дуги и молнии. . Понимание того, как электрический ток достигает и проходит через тело, может помочь понять, как и почему происходят определенные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

ЧАСТЬ A: ОСНОВЫ ЭЛЕКТРИЧЕСТВА И КАК ЭТО ВЗАИМОДЕЙСТВУЕТ С ТЕЛОМ ЧЕЛОВЕКА

Поражение электрическим током определяется как внезапная резкая реакция на электрический ток, протекающий через любую часть тела человека. Удар электрическим током – смерть от поражения электрическим током. Первичное поражение электрическим током – повреждение тканей, вызванное прямым воздействием электрического тока или напряжения. Вторичные травмы, такие как падения, являются обычным явлением. Если не указано иное, эта статья относится к токам и напряжениям 60 (или 50) Гц переменного тока (среднеквадратичное значение). Кроме того, под сопротивлением мы на самом деле подразумеваем величину импеданса. Высокое напряжение относится к среднеквадратичному значению переменного тока 600 В или более.

Очень небольшое количество электрического тока приводит к серьезным физиологическим эффектам.

Ток означает количество электричества (электронов или ионов), протекающего в секунду.Ток измеряется в амперах или миллиамперах (1 мА = 1/1000 ампера). Количество электрического тока, протекающего через тело, определяет различные эффекты поражения электрическим током. Как указано в таблице, различные величины тока вызывают определенные эффекты. Большинство эффектов, связанных с током, возникает в результате нагревания тканей и стимуляции мышц и нервов. Стимуляция нервов и мышц может привести к проблемам, начиная от падения из-за отдачи от боли до остановки дыхания или сердца. Чтобы вызвать физиологические эффекты, требуется относительно небольшой ток.Как показано в таблице, для отключения автоматического выключателя на 20 А требуется в тысячу раз больше тока, чем для остановки дыхания.

Таблица 1

Расчетное влияние переменного тока 60 Гц ^*

1 мА	Едва заметное
16 мА	Максимальный ток, который средний человек может схватить и «отпустить»
20 мА	Паралич дыхательных мышц
100 мА	Порог фибрилляции желудочков
2 A	Остановка сердца и повреждение внутренних органов
15/20 A	Общий предохранитель размыкает цепь †

Сопротивление кожи защищает тело от электричества

Тело имеет сопротивление току. Более 99% сопротивления тела прохождению электрического тока приходится на кожу. Сопротивление измеряется в Ом. Мозолистая, сухая рука может иметь сопротивление более 100000 Ом из-за толстого внешнего слоя мертвых клеток в роговом слое. Внутреннее сопротивление тела составляет около 300 Ом по отношению к влажным, относительно соленым тканям под кожей. Сопротивление кожи можно эффективно обойти, если есть повреждение кожи от высокого напряжения, порез, глубокое истирание или погружение в воду (таблица). Кожа действует как электрическое устройство, такое как конденсатор, в том смысле, что пропускает больше тока, если напряжение быстро меняется.Быстро меняющееся напряжение будет приложено к ладони и пальцам руки, если он держит металлический инструмент, который внезапно касается источника напряжения. Этот тип контакта даст намного большую амплитуду тока в теле, чем это могло бы произойти в противном случае. ²

Таблица 2

Способы значительного снижения защитного сопротивления кожи

•	Существенные физические повреждения кожи: порезы, ссадины, ожоги
•	Разрушение кожи при напряжении 500 В или более
•	Быстрое приложение напряжения к участку кожи
•	Погружение в воду

Напряжение

Напряжение можно рассматривать как силу, проталкивающую электрический ток через тело . В зависимости от сопротивления будет течь определенный ток при любом заданном напряжении. Именно ток определяет физиологические эффекты . Тем не менее, напряжение действительно влияет на результат поражения электрическим током несколькими способами, как описано ниже.

Разрыв кожи

При напряжении 500 В или более высокое сопротивление внешнего слоя кожи выходит из строя. ³ Это значительно снижает сопротивление тела току. В результате увеличивается сила тока, протекающего при любом заданном напряжении.Области разрыва кожи иногда представляют собой раны размером с булавочную головку, которые легко не заметить. Они часто являются признаком того, что в тело может проникнуть большой ток. Можно ожидать, что этот ток приведет к повреждению глубоких тканей мышц, нервов и других структур. Это одна из причин, по которой при высоковольтных повреждениях часто возникают серьезные повреждения глубоких тканей, а не ожоги кожи.

Электропорация

Электропорация (повреждение клеточной мембраны) происходит из-за приложения большого напряжения к длине ткани. Это могло произойти при 20 000 В из рук в руки. Электропорация также может происходить при напряжении 120 В, когда конец шнура питания находится во рту ребенка. В этой ситуации напряжение невелико, но вольт на дюйм ткани такое же, как и в случае, когда высокое напряжение прикладывается от руки к руке или с головы до ног. В результате электропорации даже кратковременный контакт может привести к серьезным травмам мышц и других тканей. Электропорация – еще одна причина возникновения глубоких повреждений тканей.

Нагрев

При прочих равных, тепловая энергия, передаваемая тканям, пропорциональна квадрату напряжения (увеличение напряжения в 10 раз увеличивает тепловую энергию в 100 раз).

Переменный и постоянный ток

Мембраны возбудимых тканей (например, нервных и мышечных клеток) будут передавать ток в клетки наиболее эффективно при изменении приложенного напряжения. Кожа в чем-то похожа тем, что пропускает больше тока при изменении напряжения. Следовательно, при переменном токе происходит непрерывное изменение напряжения с 60 циклами изменения напряжения в секунду. При использовании переменного тока, если уровень тока достаточно высок, будет ощущение удара электрическим током, пока сохраняется контакт.Если есть достаточный ток, клетки скелетных мышц будут стимулироваться настолько быстро, насколько они могут ответить. Эта скорость меньше 60 раз в секунду. Это вызовет тетаническое сокращение мышц, что приведет к потере произвольного контроля над мышечными движениями. Клетки сердечной мышцы будут получать 60 стимуляций в секунду. Если амплитуда тока достаточная, произойдет фибрилляция желудочков. Сердце наиболее чувствительно к такой стимуляции в «уязвимый период» сердечного цикла, который происходит во время большей части зубца T.

Напротив, при постоянном токе ощущение шока возникает только тогда, когда цепь замкнута или разорвана, если только напряжение не относительно высокое. ⁴ Даже если амплитуда тока велика, это может не произойти в уязвимый период сердечного цикла. При переменном токе длительность разряда более 1 сердечного цикла определенно даст стимуляцию в уязвимый период.

Как связаны ток, напряжение и сопротивление

Закон Ома выглядит следующим образом:

На рисунке показаны источник напряжения и резистор.Например, сопротивление 1000 Ом, подключенное к источнику электроэнергии на 120 В, будет иметь значение

. Напряжение вызывает протекание тока ( I ) через заданное сопротивление. Несколько круговой путь тока называется цепью.

Токовый путь (-а)

Электроэнергия течет из (как минимум) одной точки в другую. Часто это происходит от одной клеммы к другой клемме источника напряжения. Соединение между выводами источника напряжения часто называют «нагрузкой».«Нагрузкой может быть что угодно, проводящее электричество, например лампочка, резистор или человек. Это показано на рисунке.

Чтобы проиллюстрировать некоторые важные моменты, эту схемную модель можно применить к автомобилю. Например, отрицательная клемма автомобильного аккумулятора подключена («заземлена») к металлическому шасси автомобиля. Положительный вывод подключается к красному кабелю, состоящему из отдельных проводов, идущих к стартеру, фарам, кондиционеру и другим устройствам. Электрический ток проходит по множеству параллельных путей: радио, стартер, свет и многие другие пути тока.Ток в каждом пути зависит от сопротивления каждого устройства. Отсоединение положительного или отрицательного полюса батареи остановит прохождение тока, хотя другое соединение не повреждено.

Применение модели к человеческому телу

На примере автомобиля легче понять, как протекает ток в человеческом теле. Человек, получивший удар электрическим током, будет иметь (как минимум) 2 точки контакта с источником напряжения, одна из которых может быть заземлением. Если либо соединение разорвано, ток не будет течь.Аналогия также объясняет, как ток может проходить по множеству параллельных путей, например, через нервы, мышцы и кости предплечья. Сила тока в каждом автомобильном приборе или типе ткани зависит от сопротивления каждого компонента.

Рисунок развивает модель еще дальше. Он показывает аккумулятор и фары на велосипеде. Ржавые контакты на положительной и отрицательной клеммах аккумуляторной батареи. Общее сопротивление, через которое напряжение должно протекать током, равно сопротивлению двух ржавых контактов в дополнение к сопротивлению фар. Чем больше сопротивление, тем меньше ток . Ржавое соединение аналогично сопротивлению кожи, а фара аналогична внутреннему сопротивлению кузова. Общее сопротивление тела равно внутреннему сопротивлению тела плюс 2 сопротивления кожи .

Ржавые контакты добавляют сопротивление току. Фары аналогичны внутреннему сопротивлению кузова, а ржавые соединения аналогичны сопротивлению кожи. Общее сопротивление тела равно внутреннему сопротивлению тела плюс 2 сопротивления кожи.

На рисунке изображен человек, подключенный к источнику напряжения. Есть соединения с левой рукой и левой ногой. «Общее сопротивление тела» человека складывается из очень низкого (примерно 300 Ом) внутреннего сопротивления тела плюс 2 сопротивления при контакте с кожей. Сопротивление контакта с кожей обычно составляет от 1000 до 100000 Ом, в зависимости от площади контакта, влажности, состояния кожи и других факторов. Таким образом, кожа обеспечивает большую часть защиты тела от электрического тока.

Схема человека, подключенного к источнику напряжения.

Высоковольтный контакт

Высоковольтные (≥600 В) контакты иногда кажутся парадоксальными. Птица удобно сидит на высоковольтной линии электропередачи. Но человек в рабочих ботинках, стоящий рядом с грузовиком, погибает при прикосновении к его стороне, потому что приподнятое навесное оборудование грузовика касалось линии электропередачи. Высокое напряжение разрушает электрические изоляторы, включая краску, кожу и большую часть обуви и перчаток. Специальная обувь, перчатки и инструменты считаются защитными при определенных уровнях напряжения.Эти элементы необходимо периодически проверять на наличие (иногда точного размера) разрывов изоляции. Изоляция может оказаться неэффективной, если на поверхности предмета есть влага или загрязнения.

Как отмечалось выше, для протекания тока требуются 2 или более точек контакта, находящихся под разным напряжением. Многие электрические системы подключены («заземлены») к земле. Опорные конструкции часто бывают металлическими, а также физически находятся в земле.

Рабочий был электрически подключен к линии электропередачи через металлические части своего грузовика.Высокое напряжение (7200 В) было достаточно высоким, чтобы пройти через краску на грузовике и его обуви. Птица не находилась достаточно близко к земле или чему-либо еще, чтобы замкнуть цепь на землю. Есть птицы с большим размахом крыльев, которые действительно получают удар током, когда перекрывают разрыв между проводами и конструкциями, находящимися под разным напряжением.

ЧАСТЬ B: ВИДЫ ЭЛЕКТРИЧЕСКОГО КОНТАКТА

Шаговый и контактный потенциалы

Земля (земля) под нашими ногами обычно находится под напряжением 0 В.Линии электропередач и радиоантенны заземляют путем соединения их с металлическими стержнями, вбитыми в землю. Если человек идет босиком по земле с расставленными ногами, между двумя ступнями должно быть напряжение 0 В. Это нормальное состояние нарушается, если проводник высоковольтной линии электропередачи достигает земли или если молния ударяет по земле.

Напряжение от воздушных линий электропередачи может достигать земли несколькими способами. Линия может порваться или отсоединиться от своих изолированных опор и вступить в контакт с самой землей или с конструкциями, которые сами связаны с землей.Опорные провода (растяжки) могут отсоединяться от своих соединений у земли и становиться под напряжением при контакте с линией электропередачи. В этом случае растяжка под напряжением находится под высоким напряжением. Если растяжка контактирует с землей, напряжение на земле в точке контакта и вокруг нее больше не равно 0 В.

Когда провод под напряжением контактирует с землей напрямую или через проводник, это называется замыканием на землю. Уменьшение напряжения с расстоянием от точки контакта с землей объекта под напряжением называется градиентом потенциала земли .Падения напряжения, связанные с этим рассеянием напряжения, называются потенциалами земли.

На рисунке показана типичная кривая распределения градиента напряжения. Этот график показывает, что напряжение уменьшается с увеличением расстояния от заземляющего объекта. Слева от заземленного объекта, находящегося под напряжением, есть разница напряжений между двумя ногами человека, называемая ступенчатым потенциалом. Справа есть разница напряжений между рукой человека и двумя ногами, называемая потенциалом прикосновения.Также существует ступенчатый потенциал между двумя ногами человека справа. (Рисунок и этот раздел являются модификациями части правил OSHA [Standards-29 CFR].)

Ступенчатые и сенсорные потенциалы. Фактические цифры могут варьироваться в зависимости от типа почвы и влажности, а также других факторов.

Мгновенное горение, нагрев электрическим током или и то, и другое.

Дуга высокого напряжения связана с прохождением электричества по воздуху. В некоторых случаях дуга не касается человека. В этой ситуации от тепла дуги могут возникнуть серьезные ожоги (мгновенный ожог).Также возможны ожоги от горящей одежды и других веществ. Ожоги также могут быть вызваны прикосновением к предметам, которые термически горячие, но не находятся под напряжением.

Дуги высокой энергии могут вызывать взрывные ударные волны. ⁵ Сила тупой травмы, которая может вызвать ушиб человека, разрыв барабанных перепонок и ушиб внутренних органов.

Если дуга или провод под напряжением контактирует с человеком и через него проходит электричество, может возникнуть травма из-за электрического тока, протекающего через тело, в дополнение к механизмам повреждения, упомянутым выше.

Клинически важно определить, повлекло ли высоковольтное повреждение электрический ток, протекающий через тело. Ток, протекающий через тело из-за высокого напряжения, может привести к возникновению условий, за которыми необходимо следить с течением времени. Эти состояния включают миоглобинурию, коагулопатию и компартмент-синдромы. Несколько клинических и связанных с электрическим контактом проблем могут помочь определить, протекал ли ток через тело. Во-первых, для протекания электрического тока через тело требуется как минимум 2 точки контакта.При высоком напряжении это обычно ожоги на всю толщину. Они могут быть размером с булавочную головку, а иногда их может быть несколько из-за искрения. Если проводник, например кусок проволоки, соприкоснулся с кожей, это может привести к ожогу из-за формы соприкасающегося предмета.

Горение от вспышки без тока через тело, напротив, имеет тенденцию быть диффузным и относительно однородным. Мгновенные ожоги на иногда на меньше полной толщины, тогда как ожоги высоковольтного контакта будут на всю толщину.

Так называемые входные и выходные раны

Часто бывает всего 2 контактных ожога, которые обычно называют входными и выходными ранами.Эти термины относятся к тому факту, что электрический ток исходит от источника напряжения, входит в тело в одной точке, протекает через тело в другую точку контакта, где он выходит из тела и возвращается к источнику напряжения (или земле). Эта терминология несколько сбивает с толку, если учесть, что переменный ток меняет направление много раз в секунду. Терминология также может вводить в заблуждение, потому что она напоминает пулевые ранения, которые иногда имеют небольшие входные и более крупные выходные ранения. При поражении электрическим током размер раны будет зависеть от таких факторов, как размер и форма проводника, геометрия пораженной части тела и влажность.Аналогия с огнестрельными ранениями также вводит в заблуждение, поскольку не всегда имеется выходное ранение от пули, потому что пуля остается застрявшей в человеке. Таким образом, 2 отдельных ожога третьей степени предполагают протекание тока через тело. Диффузный ожог неполной толщины не предполагает протекания тока через тело.

Помимо особенностей, связанных с контактом, существуют клинические признаки, которые могут помочь определить, был ли ток через глубокие ткани. Например, можно ожидать, что высоковольтный контакт с рукой, связанный с током, протекающим в руку, будет вызывать твердость и нежность предплечья.При пассивных и активных движениях пальцев может возникнуть боль, а в руке может возникнуть сенсорная недостаточность.

Молния

Молния обычно сверкает над поверхностью тела, что приводит к удивительно небольшим повреждениям у некоторых людей. Влажная кожа и очень короткие электрические импульсы побуждают электрический ток проходить по поверхности тела. Тем не менее, молния иногда травмирует людей из-за протекания тока в теле, тупой механической силы, эффекта взрыва, который может разорвать барабанные перепонки и ушибить внутренние органы, а также интенсивный свет, который может привести к катаракте.

Контакт с проводниками

Низкое напряжение (

<600 В)

Влияние ударов низкого напряжения указано в таблице. Приведенные текущие уровни зависят от конкретного пути тока, продолжительности контакта, веса, роста и телосложения человека (особенно мускулатуры и костных структур) и других факторов. Эффекты, которые возникают в каждом конкретном случае, сильно зависят от нескольких факторов, связанных с тем, как осуществляется контакт с источником электричества. Эти факторы включают в себя путь тока, влажность, отсутствие возможности отпустить и размер областей контакта.

Путь тока

Если путь тока проходит через грудную клетку, постоянные тетанические сокращения мышц грудной стенки могут привести к остановке дыхания. Далзил, ⁶ , который проводил измерения на людях, сообщает, что токи, превышающие 18 мА, стимулируют грудные мышцы, так что дыхание останавливается во время шока.

Другой эффект, возникающий при трансторакальном пути тока, – это фибрилляция желудочков. Трансторакальные пути тока включают руку в руку, руку к ноге и от передней части груди до задней части груди.Эксперименты на животных показали, что порог фибрилляции желудочков обратно пропорционален квадратному корню из продолжительности тока.

Явление отпускания для контакта низкого напряжения (

<600 В)

Фактором, который имеет большое значение для травм, полученных при ударах низкого напряжения, является неспособность отпустить. Сила тока в руке, которая заставляет руку непроизвольно сжимать руку, называется отпускающим током. ⁷ Если, например, пальцы человека обхватить большой кабель или ручку пылесоса под напряжением, большинство взрослых смогут отпустить его с током менее 6 мА.При 22 мА более 99% взрослых не смогут отпустить. Боль, связанная с отпусканием тока, настолько сильна, что молодые мотивированные добровольцы могли терпеть ее всего несколько секунд. ⁷ При прохождении тока в предплечье стимулируются мышцы сгибания и разгибания. Однако сгибательные мышцы сильнее, и человек не может добровольно расслабиться. Практически во всех случаях неспособности отпускать руки используется переменный ток. Переменный ток многократно стимулирует нервы и мышцы, что приводит к тетаническому (устойчивому) сокращению, которое длится до тех пор, пока продолжается контакт.Если это приводит к тому, что субъект усиливает хватку за проводник, результатом является продолжение электрического тока через человека и снижение контактного сопротивления. ⁸

При переменном токе возникает ощущение поражения электрическим током, пока сохраняется контакт. Напротив, с постоянным током возникает только ощущение шока, когда цепь замкнута или разорвана. Пока контакт поддерживается, ощущения шока не возникает. Ниже 300 мА постоянного тока (среднеквадратичное значение) явление отпускания отсутствует, потому что рука не зажата непроизвольно.Когда ток проходит через руку, возникает ощущение тепла. Замыкание или разрыв цепи приводит к болезненным неприятным ударам. При токе более 300 мА отпускание может быть невозможно. ⁴ Порог фибрилляции желудочков для разряда постоянного тока длительностью более 2 секунд составляет 150 мА по сравнению с 50 мА для разряда 60 Гц; для разрядов короче 0,2 секунды порог такой же, как и для разрядов 60 Гц, то есть примерно 500 мА. ⁴

Мощность обогрева также увеличивается, когда человек не может отпустить.Это связано с тем, что плотный захват увеличивает площадь кожи, эффективно контактирующую с проводниками. Кроме того, со временем между кожей и проводниками накапливается высокопроводящий пот. Оба эти фактора снижают контактное сопротивление, что увеличивает протекающий ток. Кроме того, нагревание сильнее, потому что продолжительность контакта часто составляет несколько минут по сравнению с долей секунды, необходимой для того, чтобы отказаться от болезненного раздражителя.

Неспособность отпустить приводит к увеличению тока в течение более длительного периода времени.Это увеличит повреждение из-за нагрева мышц и нервов. Также будет усиление боли и частота остановки дыхания и сердца. Также может быть вывих плеча с травмой связок и сухожилий, а также переломы костей в области плеч.

Явление отпускания для высокого (> 600 В) контакта

Несколько разных результатов могут произойти, когда человек схватится за провод, подающий из рук в руки напряжение 10 кВ переменного тока. Такой контакт занимает более 0,5 секунды, прежде чем большая часть клеток дистального отдела предплечья подвергнется тепловому повреждению.Однако в течение 10–100 миллисекунд мышцы на пути тока сильно сократятся. Человека можно стимулировать, чтобы он сильнее сжимал провод, создавая более сильный механический контакт. Или человека может оттолкнуть от контакта. Какое из этих событий произойдет, зависит от положения руки относительно проводника. Большинство очевидцев сообщают, что жертвы отталкиваются от проводника, возможно, из-за общих мышечных сокращений. В таких случаях время контакта оценивается примерно в 100 миллисекунд или меньше. ^{9 (стр. 57)}

Контакт с погружением: утопление электрическим током

Клинические проблемы

Утопление или близкое к утоплению может быть результатом попадания электричества в воду. Состояния, требующие лечения почти утопления, вызванного электричеством, в основном такие же, как и условия, связанные с неэлектрическим утоплением. Эти состояния включают повышение миоглобина, которое может привести к почечной недостаточности (обнаруживаемой по повышению креатинкиназы [КФК] и исследованию мочи), респираторному дистресс-синдрому у взрослых, гипотермии, гипоксии, электролитным нарушениям и аритмиям, которые включают желудочковую тахикардию и фибрилляцию желудочков.Считается, что уровни креатинкиназы и миоглобина в неэлектрических случаях утопления связаны с жестокой борьбой, а также иногда с длительной гипоксией и электролитным дисбалансом. Электричество в воде может стимулировать мышцы достаточно сильно, чтобы вызвать у человека сильную мышечную боль во время и после того, как он или она почти утонул. Это еще больше увеличит уровни КФК и миоглобина по сравнению с теми, которые могут возникнуть в результате неэлектрического воздействия на стол, близкий к утоплению. Уровень креатинкиназы иногда повышается в течение дня или более под влиянием проводимого лечения, продолжающейся гипоксии или гипотонии и других состояний, которые могут повлиять на продолжающийся некроз тканей.

Таблица 3

Почему погружение в воду при очень низких напряжениях может быть фатальным

1	Погружение очень эффективно увлажняет кожу и значительно снижает ее сопротивление на единицу площади
2	Площадь контакта большой процент площади всей поверхности тела
3	Электрический ток также может проникать в организм через слизистые оболочки, такие как рот и горло.
4	Человеческое тело очень чувствительно к электричеству.Очень небольшое количество тока может вызвать потерю способности плавать, остановку дыхания и остановку сердца.

Действие электрического тока

Многие определения воздействия электрического тока на людей были сделаны Далзилом. ¹⁰ Для любого эффекта, такого как столбнячные мышечные сокращения, существует диапазон текущих уровней, которые вызывают эффект в зависимости от индивидуальных особенностей субъектов. Например, ток, необходимый для возникновения тетанических сокращений мышц предплечья («отпускающий» ток), может составлять от 6 до 24 мА (среднеквадратичное значение переменного тока 60 Гц) в зависимости от пациента.Следовательно, текущие уровни, перечисленные в публикациях, могут быть максимальными, средними или минимальными уровнями, в зависимости от обсуждаемых вопросов. С точки зрения безопасности часто подходят значения, близкие к минимальным.

Как указано в таблице, Dalziel ⁷ обнаружил, что 10 мА вызывает тетанические сокращения мышц и, следовательно, потерю мышечного контроля. Кроме того, Smoot and Bentel ¹² обнаружили, что 10 мА тока было достаточно, чтобы вызвать потерю мышечного контроля в воде. Они проводили измерения в соленой воде и не сообщали о приложенных напряжениях.

Таблица 4

Механизмы смерти при утоплении электрическим током

Механизм	Необходимый ток, мА	Необходимое напряжение, В переменного тока
Электрическая стимуляция сердца, вызывающая фибрилляцию желудочков	100	30
Тетаническое сокращение (эффективный паралич) мышц дыхания	20	6
Потеря мышечного контроля конечностей: 16 мА для среднего человека 1	16	4 .8
Потеря мышечного контроля конечностей: всего 10 мА для наиболее чувствительных женщин 7 , 11	10	3

Общее сопротивление тела в воде

Общее с учетом мер безопасности сопротивление тела от руки к ноге в воде считается равным 300 Ом. ^{13 – 15} Smoot ^{11 , 16} измерили полное сопротивление тела 400 Ом при погружении.Во многом это связано с внутренним сопротивлением тела. Таким образом, погружение устраняет большую часть сопротивления кожи.

Соленая вода обладает высокой проводимостью по сравнению с человеческим телом, поэтому поражение электрическим током в соленой воде является относительно редким явлением. Это связано с тем, что большая часть электрического тока проходит по внешней стороне тела.

Если есть разница напряжений, например, между одной рукой и другой, то через тело будет протекать электрический ток. Сила тока равна напряжению, деленному на общее сопротивление тела.

Какое напряжение в воде может быть смертельным?

В таблице указаны величины тока, необходимые для возникновения фибрилляции желудочков и других смертельных состояний. Общее сопротивление тела в воде составляет 300 Ом. Таким образом, известны необходимый ток и сопротивление, которое он должен испытывать. Таким образом, можно рассчитать необходимое напряжение. Для фибрилляции желудочков расчет выглядит следующим образом:

Требуемое напряжение = Ток × Сопротивление

Для того, чтобы вызвать фибрилляцию желудочков, необходимое напряжение составляет:

Напряжение = 100 мА × 300 Ом = 30 В

Рисунки для других механизмов смерти указаны в табл.

Электрический контакт, связанный с водой, часто происходит двумя способами. Эти механизмы могут происходить в ваннах, бассейнах и озерах. Первый механизм контакта заключается в том, что человек в воде выходит из воды и контактирует с токопроводящим объектом, находящимся под напряжением. Например, человек чувствует себя хорошо, сидя в ванне. Сопротивление контакта его рукой с объектом под напряжением за пределами ванны может быть достаточно высоким, чтобы защитить его или ее, особенно если его или ее рука не мокрая и площадь контакта небольшая.

Второй механизм контакта включает человека в воде, находящегося в электрическом поле из-за проводника под напряжением, который находится в воде. Например, в воду падает электрический нагреватель, подключенный к тёплому проводу розетки 120 В переменного тока. Заземленный слив находится близко к плечам человека, а обогреватель – у его или ее ног. Это дает разницу напряжений 120 В переменного тока от плеч до ступней. При общем сопротивлении тела 300 Ом протекает 360 мА, что более чем в 3 раза превышает величину, необходимую для фибрилляции желудочков.

В озерах, прудах и других водоемах источник электроэнергии может генерировать ток в воде. Местоположение напряжений в воде можно измерить. В воде могут присутствовать напряжения из-за того, что корпус лодки, подключенной к береговому источнику питания, находится под напряжением. В воде также могут присутствовать напряжения из-за находящихся под напряжением проводников в воде, которые пропускают электрический ток в воду.

Может существовать электрический градиент (или поле), аналогичный описанной выше ситуации для ступенчатого и касательного потенциалов.Ситуацию сложнее проанализировать в воде, потому что человек в воде принимает разные позы и ориентации в трех измерениях (вверх, вниз и в стороны – север, юг, восток и запад). Трансторакальное напряжение и напряжение на конечностях будут меняться по мере движения человека в зависимости от ориентации (направления) электрического поля.

Измерения потери мышечного контроля в воде

Измерения, аналогичные измерениям Smoot и Bentel ¹² , были выполнены с одобрения институционального наблюдательного совета Университета Иллинойса в Урбана-Шампейн.Металлические пластины помещали внутрь резиновых контейнеров. Металлические пластины были плоскими на дне контейнеров. Сверху на каждую металлическую пластину помещали резиновый коврик с отверстиями. (Изолированный) провод заземления источника питания был подключен к одной пластине, а напряжение переменного тока 60 Гц от источника питания было подключено к другой пластине. Испытуемый стоял, опираясь на каждый резиновый коврик по одной ноге, как показано на рисунке. Таким образом, субъект контактировал с электрическим током в основном через воду, контактирующую с ногами через отверстия, а также через воду, контактирующую с ногами выше.Эта траектория потока между ногами имитировала ситуации рукопашного боя и рукопожатия, которые могут возникнуть у пловцов в воде. Эта установка сводила к минимуму ток через грудную клетку. В исследовании участвовал всего 1 субъект.

Установка для измерения напряжения и тока в воде.

Свежая (не соленая) вода с проводимостью 320 µmho / см наполняла каждое ведро до уровня около бедра. Было обнаружено, что электрически индуцированные сокращения мышц сильно меняются положением ног в воде.

Первоначальные испытания показали, что при 3,05 В (среднеквадратичное значение переменного тока 60 Гц) между пластинами протекал ток 8,65 мА, что приводило к непроизвольному сгибанию колена на 90 °. Это сгибание нельзя было преодолеть произвольным усилием. Колено можно было произвольно сгибать дальше, но оно не выпрямлялось больше, чем на 90 °. Непроизвольное резкое сгибание произошло, когда нога была поднята (сгибанием бедра) так, чтобы бедро было горизонтальным, а колено находилось на уровне воды. Это похоже на ситуацию во время плавания.Контроль над мышцами постепенно восстанавливается, когда ступня опускается на дно ведра (путем разгибания бедра в нейтральное положение) и нога становится вертикальной. Общее сопротивление корпуса рассчитывается следующим образом:

При 4,05 В протекает ток 12,6 мА. Колено было согнуто на 135 °, то есть пятка находилась рядом с ягодицами. Это нельзя было преодолеть добровольными усилиями. Опять же, это произошло, когда нога была поднята так, чтобы колено было на уровне воды, аналогично ситуации, когда кто-то плывет.Меньшее нарушение мышечного контроля было отмечено в других положениях ног. Контроль над мышцами постепенно восстанавливается, когда ступня опускается на дно ведра и нога становится вертикальной. Сопротивление составит 4,05 В / 12,6 мА = 332 Ом.

Текущие уровни, измеренные в этих экспериментах, согласуются с уровнями, о которых сообщают Dalziel, ⁷ Smoot, ¹¹ и NIOSH, ¹ , как указано в таблицах и. Общее сопротивление системы (вода плюс предмет) близко к 300 Ом, что часто упоминается в литературе.

ЗАКЛЮЧЕНИЕ

Существует множество типов электрических контактов, каждый из которых имеет важные характеристики. Понимание того, как электрический ток достигает и проходит через тело, может помочь врачу понять, как и почему произошли конкретные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

Благодарности

Авторы благодарят Энди Фиша за иллюстрации.

СПИСОК ЛИТЕРАТУРЫ

1. Национальный институт охраны труда.Смерть рабочих от удара током. Публикация NIOSH № 98-131. 2009 г. Доступно по адресу: http://www.cdc.gov/niosh/docs/98-131/overview.html. Проверено 20 марта. [Google Scholar] 2. Рыба Р. М., Геддес Л. А.. Электрофизиология всплесков тока подключения. Cardiovasc Eng. 2008. 8 (4): 219–24. [PubMed] [Google Scholar] 3. Гримнес С. Диэлектрический пробой кожи человека in vivo. Med Biol Eng Comp. 1983; 21: 379–81. [PubMed] [Google Scholar] 4. Бернштейн Т. Расследование предполагаемых случаев поражения электрическим током и возгораний, вызванных внутренним напряжением.IEEE Ind Appl. 1989. 25 (4): 664–8. [Google Scholar] 5. Капелли-Шеллпфеффер М, Ли RC, Тонер М, Диллер КР. Документ представлен на конференции IEEE PCIC. Филадельфия, Пенсильвания: 1996. Взаимосвязь между параметрами аварии и травмы. 23–25 сентября. [Google Scholar] 6. Далзил CF. Опасность поражения электрическим током. IEEE Spectr. 1972; 9 (2): 41–50. [Google Scholar] 7. Далзил CF. Воздействие электрического шока на человека. ИРЭ Транс Мед Электрон. 1956: 44–62. PGME-5. [Google Scholar] 8. Рыба РМ. Феномен отпускания. В: Рыба Р.М., Геддес Л.А., редакторы.Электрическая травма: медицинские и биоинженерные аспекты. Тусон, Аризона: Издательство юристов и судей; 2009. глава 2. [Google Scholar] 9. Ли Р. К., Кравальо Э. Г., Берк Дж. Ф., редакторы. Электрическая травма. Кембридж, Англия: Издательство Кембриджского университета; 1992. [Google Scholar] 10. Далзил Чарльз Ф., Ли В. Р. Переоценка смертельных электрических токов. IEEE Trans Indus Gen Appl. 1968; ИГА-4 (5): 467–476. D.O.I.10.1109 / TIGA.1968.4180929. [Google Scholar] 11. Smoot AW, Bentel CA. Опасность поражения электрическим током осветительных приборов подводного плавательного бассейна.IEEE Trans Power Apparat Sys. 1964. 83 (9): 945–964. [Google Scholar] 12. Smoot AW, Bentel CA. Опасность поражения электрическим током осветительных приборов подводного плавательного бассейна. Нью-Йорк. При поддержке Underwriter’s Laboratories Inc. Доклад представлен на: Зимнем совещании по энергетике IEEE; Февраль 1964 г .; Нью-Йорк (раздел на страницах 4 и 5) [Google Scholar] 13. ВМС США. Учебная серия по электричеству и электронике военно-морского флота. Модуль 1 – Введение в материю, энергию и постоянный ток. Иногородний учебный курс. Пенсакола, штат Флорида: Центр профессионального развития и технологий военно-морского образования и обучения; 1998 г.С. 3–108. Доступно по адресу: www.hnsa.org/doc/neets/mod01.pdf. По состоянию на 26 марта 2009 г. [Google Scholar] 14. Управление военно-морского флота, канцелярия начальника военно-морских операций. Руководство по программе безопасности и гигиены труда ВМС США для сил на плаву. Том III. Вашингтон, округ Колумбия: военно-морское ведомство, канцелярия начальника военно-морских операций; 2007. С. D5–9. Доступно по адресу: http // doni.daps.dla.mil / Directive / 05000% 20General% 20Management% 20Security% 20and% 20Safety% 20Services / 05-100% 20Safety% 20and% 20Occupational% 20Health% 20Services / 5100.19E% 20-% 20Volume% 20III.pdf. [Google Scholar] 15. Национальный центр испытаний и исследований в области электроэнергетики. Паразитные напряжения – проблемы, анализ и смягчение последствий [окончательный проект] Форест-Парк, штат Джорджия: Национальный центр испытаний и исследований в области электроэнергетики; 2001. С. 5–28. Проект NEETRAC № 00-092. [Google Scholar] 16. Smoot AW. Заседание панели по импедансу корпуса В. В: Бриджес Ю.Э., Форд Г.Л., Шерман И.А., Вайнберг М., редакторы. Материалы Первого международного симпозиума по критериям защиты от поражения электрическим током.Нью-Йорк: Пергамон; 1985. с. 235. [Google Scholar]

Проведение электрического тока к человеческому телу и через него: обзор

Эпластика. 2009; 9: e44.

Опубликовано в Интернете 12 октября 2009 г.

, PhD, MD, FACEP ^a и, MS, PhD, DSc ^b

Raymond M. Fish

^a Исследовательская лаборатория биоакустики и отделение хирургии Университета Иллинойс, Урбана-Шампейн,

Лесли А. Геддес

^b Школа биомедицинской инженерии Велдона, Университет Пердью, Вирджиния Лафайет, штат Индиана

^a Лаборатория биоакустических исследований и отделение хирургии, Иллинойский университет в Урбана-Шампейн,

^b Школа биомедицинской инженерии Велдона, Университет Пердью, W Lafayette, Ind

Это статья открытого доступа, в которой авторы сохраняют авторские права на работу.Статья распространяется по лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Эта статья цитируется в других статьях в PMC.

Abstract

Цель: Цель этой статьи – объяснить, каким образом электрический ток проходит через тело человека и как это влияет на характер травм. Методы: Эта междисциплинарная тема объясняется путем первого обзора электрических и патофизиологических принципов.Есть дискуссии о том, как электрический ток проходит через тело через воздух, воду, землю и искусственные проводящие материалы. Также обсуждаются сопротивление кожи (импеданс), внутреннее сопротивление тела, путь тока через тело, феномен отпускания, разрушение кожи, электрическая стимуляция скелетных мышц и нервов, сердечная аритмия и остановка, а также утопление при поражении электрическим током. После обзора основных принципов обсуждается ряд клинически значимых примеров механизмов аварий и их медицинских последствий.Темы, связанные с высоковольтными ожогами, включают замыкания на землю, градиент потенциала земли, ступенчатый и контактный потенциалы, дуги и молнии. Результат: Практикующий врач будет лучше понимать электрические механизмы повреждения и их ожидаемые клинические эффекты. Выводы: Существует множество типов электрических контактов, каждый из которых имеет важные характеристики. Понимание того, как электрический ток достигает и проходит через тело, может помочь врачу понять, как и почему происходят конкретные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

В этой статье объясняется, каким образом электрический ток проходит через тело человека и как это влияет на характер травм. Эта междисциплинарная тема объясняется в части A путем сначала обзора электрических и патофизиологических принципов, а затем в части B путем рассмотрения конкретных типов несчастных случаев. Есть дискуссии о том, как электрический ток проходит через тело через воздух, воду, землю и искусственные проводящие материалы. Обсуждаются сопротивление кожи (импеданс), внутреннее сопротивление тела, путь тока через тело, феномен отпускания, разрушение кожи, электрическая стимуляция скелетных мышц и нервов, сердечная аритмия и остановка, а также утопление при поражении электрическим током.После обзора основных принципов в части B обсуждается ряд клинически значимых примеров механизмов аварий и их медицинских последствий. К темам, связанным с ожогами высоким напряжением, относятся замыкания на землю, градиент потенциала земли, ступенчатые потенциалы и потенциалы прикосновения, дуги и молнии. . Понимание того, как электрический ток достигает и проходит через тело, может помочь понять, как и почему происходят определенные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

ЧАСТЬ A: ОСНОВЫ ЭЛЕКТРИЧЕСТВА И КАК ЭТО ВЗАИМОДЕЙСТВУЕТ С ТЕЛОМ ЧЕЛОВЕКА

Поражение электрическим током определяется как внезапная резкая реакция на электрический ток, протекающий через любую часть тела человека. Удар электрическим током – смерть от поражения электрическим током. Первичное поражение электрическим током – повреждение тканей, вызванное прямым воздействием электрического тока или напряжения. Вторичные травмы, такие как падения, являются обычным явлением. Если не указано иное, эта статья относится к токам и напряжениям 60 (или 50) Гц переменного тока (среднеквадратичное значение). Кроме того, под сопротивлением мы на самом деле подразумеваем величину импеданса. Высокое напряжение относится к среднеквадратичному значению переменного тока 600 В или более.

Очень небольшое количество электрического тока приводит к серьезным физиологическим эффектам.

Ток означает количество электричества (электронов или ионов), протекающего в секунду.Ток измеряется в амперах или миллиамперах (1 мА = 1/1000 ампера). Количество электрического тока, протекающего через тело, определяет различные эффекты поражения электрическим током. Как указано в таблице, различные величины тока вызывают определенные эффекты. Большинство эффектов, связанных с током, возникает в результате нагревания тканей и стимуляции мышц и нервов. Стимуляция нервов и мышц может привести к проблемам, начиная от падения из-за отдачи от боли до остановки дыхания или сердца. Чтобы вызвать физиологические эффекты, требуется относительно небольшой ток.Как показано в таблице, для отключения автоматического выключателя на 20 А требуется в тысячу раз больше тока, чем для остановки дыхания.

Таблица 1

Расчетное влияние переменного тока 60 Гц ^*

1 мА	Едва заметное
16 мА	Максимальный ток, который средний человек может схватить и «отпустить»
20 мА	Паралич дыхательных мышц
100 мА	Порог фибрилляции желудочков
2 A	Остановка сердца и повреждение внутренних органов
15/20 A	Общий предохранитель размыкает цепь †

Сопротивление кожи защищает тело от электричества

Тело имеет сопротивление току.Более 99% сопротивления тела прохождению электрического тока приходится на кожу. Сопротивление измеряется в Ом. Мозолистая, сухая рука может иметь сопротивление более 100000 Ом из-за толстого внешнего слоя мертвых клеток в роговом слое. Внутреннее сопротивление тела составляет около 300 Ом по отношению к влажным, относительно соленым тканям под кожей. Сопротивление кожи можно эффективно обойти, если есть повреждение кожи от высокого напряжения, порез, глубокое истирание или погружение в воду (таблица). Кожа действует как электрическое устройство, такое как конденсатор, в том смысле, что пропускает больше тока, если напряжение быстро меняется.Быстро меняющееся напряжение будет приложено к ладони и пальцам руки, если он держит металлический инструмент, который внезапно касается источника напряжения. Этот тип контакта даст намного большую амплитуду тока в теле, чем это могло бы произойти в противном случае. ²

Таблица 2

Способы значительного снижения защитного сопротивления кожи

•	Существенные физические повреждения кожи: порезы, ссадины, ожоги
•	Разрушение кожи при напряжении 500 В или более
•	Быстрое приложение напряжения к участку кожи
•	Погружение в воду

Напряжение

Напряжение можно рассматривать как силу, проталкивающую электрический ток через тело .В зависимости от сопротивления будет течь определенный ток при любом заданном напряжении. Именно ток определяет физиологические эффекты . Тем не менее, напряжение действительно влияет на результат поражения электрическим током несколькими способами, как описано ниже.

Разрыв кожи

При напряжении 500 В или более высокое сопротивление внешнего слоя кожи выходит из строя. ³ Это значительно снижает сопротивление тела току. В результате увеличивается сила тока, протекающего при любом заданном напряжении.Области разрыва кожи иногда представляют собой раны размером с булавочную головку, которые легко не заметить. Они часто являются признаком того, что в тело может проникнуть большой ток. Можно ожидать, что этот ток приведет к повреждению глубоких тканей мышц, нервов и других структур. Это одна из причин, по которой при высоковольтных повреждениях часто возникают серьезные повреждения глубоких тканей, а не ожоги кожи.

Электропорация

Электропорация (повреждение клеточной мембраны) происходит из-за приложения большого напряжения к длине ткани.Это могло произойти при 20 000 В из рук в руки. Электропорация также может происходить при напряжении 120 В, когда конец шнура питания находится во рту ребенка. В этой ситуации напряжение невелико, но вольт на дюйм ткани такое же, как и в случае, когда высокое напряжение прикладывается от руки к руке или с головы до ног. В результате электропорации даже кратковременный контакт может привести к серьезным травмам мышц и других тканей. Электропорация – еще одна причина возникновения глубоких повреждений тканей.

Нагрев

При прочих равных, тепловая энергия, передаваемая тканям, пропорциональна квадрату напряжения (увеличение напряжения в 10 раз увеличивает тепловую энергию в 100 раз).

Переменный и постоянный ток

Мембраны возбудимых тканей (например, нервных и мышечных клеток) будут передавать ток в клетки наиболее эффективно при изменении приложенного напряжения. Кожа в чем-то похожа тем, что пропускает больше тока при изменении напряжения. Следовательно, при переменном токе происходит непрерывное изменение напряжения с 60 циклами изменения напряжения в секунду. При использовании переменного тока, если уровень тока достаточно высок, будет ощущение удара электрическим током, пока сохраняется контакт.Если есть достаточный ток, клетки скелетных мышц будут стимулироваться настолько быстро, насколько они могут ответить. Эта скорость меньше 60 раз в секунду. Это вызовет тетаническое сокращение мышц, что приведет к потере произвольного контроля над мышечными движениями. Клетки сердечной мышцы будут получать 60 стимуляций в секунду. Если амплитуда тока достаточная, произойдет фибрилляция желудочков. Сердце наиболее чувствительно к такой стимуляции в «уязвимый период» сердечного цикла, который происходит во время большей части зубца T.

Напротив, при постоянном токе ощущение шока возникает только тогда, когда цепь замкнута или разорвана, если только напряжение не относительно высокое. ⁴ Даже если амплитуда тока велика, это может не произойти в уязвимый период сердечного цикла. При переменном токе длительность разряда более 1 сердечного цикла определенно даст стимуляцию в уязвимый период.

Как связаны ток, напряжение и сопротивление

Закон Ома выглядит следующим образом:

На рисунке показаны источник напряжения и резистор.Например, сопротивление 1000 Ом, подключенное к источнику электроэнергии на 120 В, будет иметь значение

. Напряжение вызывает протекание тока ( I ) через заданное сопротивление. Несколько круговой путь тока называется цепью.

Токовый путь (-а)

Электроэнергия течет из (как минимум) одной точки в другую. Часто это происходит от одной клеммы к другой клемме источника напряжения. Соединение между выводами источника напряжения часто называют «нагрузкой».«Нагрузкой может быть что угодно, проводящее электричество, например лампочка, резистор или человек. Это показано на рисунке.

Чтобы проиллюстрировать некоторые важные моменты, эту схемную модель можно применить к автомобилю. Например, отрицательная клемма автомобильного аккумулятора подключена («заземлена») к металлическому шасси автомобиля. Положительный вывод подключается к красному кабелю, состоящему из отдельных проводов, идущих к стартеру, фарам, кондиционеру и другим устройствам. Электрический ток проходит по множеству параллельных путей: радио, стартер, свет и многие другие пути тока.Ток в каждом пути зависит от сопротивления каждого устройства. Отсоединение положительного или отрицательного полюса батареи остановит прохождение тока, хотя другое соединение не повреждено.

Применение модели к человеческому телу

На примере автомобиля легче понять, как протекает ток в человеческом теле. Человек, получивший удар электрическим током, будет иметь (как минимум) 2 точки контакта с источником напряжения, одна из которых может быть заземлением. Если либо соединение разорвано, ток не будет течь.Аналогия также объясняет, как ток может проходить по множеству параллельных путей, например, через нервы, мышцы и кости предплечья. Сила тока в каждом автомобильном приборе или типе ткани зависит от сопротивления каждого компонента.

Рисунок развивает модель еще дальше. Он показывает аккумулятор и фары на велосипеде. Ржавые контакты на положительной и отрицательной клеммах аккумуляторной батареи. Общее сопротивление, через которое напряжение должно протекать током, равно сопротивлению двух ржавых контактов в дополнение к сопротивлению фар. Чем больше сопротивление, тем меньше ток . Ржавое соединение аналогично сопротивлению кожи, а фара аналогична внутреннему сопротивлению кузова. Общее сопротивление тела равно внутреннему сопротивлению тела плюс 2 сопротивления кожи .

Ржавые контакты добавляют сопротивление току. Фары аналогичны внутреннему сопротивлению кузова, а ржавые соединения аналогичны сопротивлению кожи. Общее сопротивление тела равно внутреннему сопротивлению тела плюс 2 сопротивления кожи.

На рисунке изображен человек, подключенный к источнику напряжения. Есть соединения с левой рукой и левой ногой. «Общее сопротивление тела» человека складывается из очень низкого (примерно 300 Ом) внутреннего сопротивления тела плюс 2 сопротивления при контакте с кожей. Сопротивление контакта с кожей обычно составляет от 1000 до 100000 Ом, в зависимости от площади контакта, влажности, состояния кожи и других факторов. Таким образом, кожа обеспечивает большую часть защиты тела от электрического тока.

Схема человека, подключенного к источнику напряжения.

Высоковольтный контакт

Высоковольтные (≥600 В) контакты иногда кажутся парадоксальными. Птица удобно сидит на высоковольтной линии электропередачи. Но человек в рабочих ботинках, стоящий рядом с грузовиком, погибает при прикосновении к его стороне, потому что приподнятое навесное оборудование грузовика касалось линии электропередачи. Высокое напряжение разрушает электрические изоляторы, включая краску, кожу и большую часть обуви и перчаток. Специальная обувь, перчатки и инструменты считаются защитными при определенных уровнях напряжения.Эти элементы необходимо периодически проверять на наличие (иногда точного размера) разрывов изоляции. Изоляция может оказаться неэффективной, если на поверхности предмета есть влага или загрязнения.

Как отмечалось выше, для протекания тока требуются 2 или более точек контакта, находящихся под разным напряжением. Многие электрические системы подключены («заземлены») к земле. Опорные конструкции часто бывают металлическими, а также физически находятся в земле.

Рабочий был электрически подключен к линии электропередачи через металлические части своего грузовика.Высокое напряжение (7200 В) было достаточно высоким, чтобы пройти через краску на грузовике и его обуви. Птица не находилась достаточно близко к земле или чему-либо еще, чтобы замкнуть цепь на землю. Есть птицы с большим размахом крыльев, которые действительно получают удар током, когда перекрывают разрыв между проводами и конструкциями, находящимися под разным напряжением.

ЧАСТЬ B: ВИДЫ ЭЛЕКТРИЧЕСКОГО КОНТАКТА

Шаговый и контактный потенциалы

Земля (земля) под нашими ногами обычно находится под напряжением 0 В.Линии электропередач и радиоантенны заземляют путем соединения их с металлическими стержнями, вбитыми в землю. Если человек идет босиком по земле с расставленными ногами, между двумя ступнями должно быть напряжение 0 В. Это нормальное состояние нарушается, если проводник высоковольтной линии электропередачи достигает земли или если молния ударяет по земле.

Напряжение от воздушных линий электропередачи может достигать земли несколькими способами. Линия может порваться или отсоединиться от своих изолированных опор и вступить в контакт с самой землей или с конструкциями, которые сами связаны с землей.Опорные провода (растяжки) могут отсоединяться от своих соединений у земли и становиться под напряжением при контакте с линией электропередачи. В этом случае растяжка под напряжением находится под высоким напряжением. Если растяжка контактирует с землей, напряжение на земле в точке контакта и вокруг нее больше не равно 0 В.

Когда провод под напряжением контактирует с землей напрямую или через проводник, это называется замыканием на землю. Уменьшение напряжения с расстоянием от точки контакта с землей объекта под напряжением называется градиентом потенциала земли .Падения напряжения, связанные с этим рассеянием напряжения, называются потенциалами земли.

На рисунке показана типичная кривая распределения градиента напряжения. Этот график показывает, что напряжение уменьшается с увеличением расстояния от заземляющего объекта. Слева от заземленного объекта, находящегося под напряжением, есть разница напряжений между двумя ногами человека, называемая ступенчатым потенциалом. Справа есть разница напряжений между рукой человека и двумя ногами, называемая потенциалом прикосновения.Также существует ступенчатый потенциал между двумя ногами человека справа. (Рисунок и этот раздел являются модификациями части правил OSHA [Standards-29 CFR].)

Ступенчатые и сенсорные потенциалы. Фактические цифры могут варьироваться в зависимости от типа почвы и влажности, а также других факторов.

Мгновенное горение, нагрев электрическим током или и то, и другое.

Дуга высокого напряжения связана с прохождением электричества по воздуху. В некоторых случаях дуга не касается человека. В этой ситуации от тепла дуги могут возникнуть серьезные ожоги (мгновенный ожог).Также возможны ожоги от горящей одежды и других веществ. Ожоги также могут быть вызваны прикосновением к предметам, которые термически горячие, но не находятся под напряжением.

Дуги высокой энергии могут вызывать взрывные ударные волны. ⁵ Сила тупой травмы, которая может вызвать ушиб человека, разрыв барабанных перепонок и ушиб внутренних органов.

Если дуга или провод под напряжением контактирует с человеком и через него проходит электричество, может возникнуть травма из-за электрического тока, протекающего через тело, в дополнение к механизмам повреждения, упомянутым выше.

Клинически важно определить, повлекло ли высоковольтное повреждение электрический ток, протекающий через тело. Ток, протекающий через тело из-за высокого напряжения, может привести к возникновению условий, за которыми необходимо следить с течением времени. Эти состояния включают миоглобинурию, коагулопатию и компартмент-синдромы. Несколько клинических и связанных с электрическим контактом проблем могут помочь определить, протекал ли ток через тело. Во-первых, для протекания электрического тока через тело требуется как минимум 2 точки контакта.При высоком напряжении это обычно ожоги на всю толщину. Они могут быть размером с булавочную головку, а иногда их может быть несколько из-за искрения. Если проводник, например кусок проволоки, соприкоснулся с кожей, это может привести к ожогу из-за формы соприкасающегося предмета.

Горение от вспышки без тока через тело, напротив, имеет тенденцию быть диффузным и относительно однородным. Мгновенные ожоги на иногда на меньше полной толщины, тогда как ожоги высоковольтного контакта будут на всю толщину.

Так называемые входные и выходные раны

Часто бывает всего 2 контактных ожога, которые обычно называют входными и выходными ранами.Эти термины относятся к тому факту, что электрический ток исходит от источника напряжения, входит в тело в одной точке, протекает через тело в другую точку контакта, где он выходит из тела и возвращается к источнику напряжения (или земле). Эта терминология несколько сбивает с толку, если учесть, что переменный ток меняет направление много раз в секунду. Терминология также может вводить в заблуждение, потому что она напоминает пулевые ранения, которые иногда имеют небольшие входные и более крупные выходные ранения. При поражении электрическим током размер раны будет зависеть от таких факторов, как размер и форма проводника, геометрия пораженной части тела и влажность.Аналогия с огнестрельными ранениями также вводит в заблуждение, поскольку не всегда имеется выходное ранение от пули, потому что пуля остается застрявшей в человеке. Таким образом, 2 отдельных ожога третьей степени предполагают протекание тока через тело. Диффузный ожог неполной толщины не предполагает протекания тока через тело.

Помимо особенностей, связанных с контактом, существуют клинические признаки, которые могут помочь определить, был ли ток через глубокие ткани. Например, можно ожидать, что высоковольтный контакт с рукой, связанный с током, протекающим в руку, будет вызывать твердость и нежность предплечья.При пассивных и активных движениях пальцев может возникнуть боль, а в руке может возникнуть сенсорная недостаточность.

Молния

Молния обычно сверкает над поверхностью тела, что приводит к удивительно небольшим повреждениям у некоторых людей. Влажная кожа и очень короткие электрические импульсы побуждают электрический ток проходить по поверхности тела. Тем не менее, молния иногда травмирует людей из-за протекания тока в теле, тупой механической силы, эффекта взрыва, который может разорвать барабанные перепонки и ушибить внутренние органы, а также интенсивный свет, который может привести к катаракте.

Контакт с проводниками

Низкое напряжение (

<600 В)

Влияние ударов низкого напряжения указано в таблице. Приведенные текущие уровни зависят от конкретного пути тока, продолжительности контакта, веса, роста и телосложения человека (особенно мускулатуры и костных структур) и других факторов. Эффекты, которые возникают в каждом конкретном случае, сильно зависят от нескольких факторов, связанных с тем, как осуществляется контакт с источником электричества. Эти факторы включают в себя путь тока, влажность, отсутствие возможности отпустить и размер областей контакта.

Путь тока

Если путь тока проходит через грудную клетку, постоянные тетанические сокращения мышц грудной стенки могут привести к остановке дыхания. Далзил, ⁶ , который проводил измерения на людях, сообщает, что токи, превышающие 18 мА, стимулируют грудные мышцы, так что дыхание останавливается во время шока.

Другой эффект, возникающий при трансторакальном пути тока, – это фибрилляция желудочков. Трансторакальные пути тока включают руку в руку, руку к ноге и от передней части груди до задней части груди.Эксперименты на животных показали, что порог фибрилляции желудочков обратно пропорционален квадратному корню из продолжительности тока.

Явление отпускания для контакта низкого напряжения (

<600 В)

Фактором, который имеет большое значение для травм, полученных при ударах низкого напряжения, является неспособность отпустить. Сила тока в руке, которая заставляет руку непроизвольно сжимать руку, называется отпускающим током. ⁷ Если, например, пальцы человека обхватить большой кабель или ручку пылесоса под напряжением, большинство взрослых смогут отпустить его с током менее 6 мА.При 22 мА более 99% взрослых не смогут отпустить. Боль, связанная с отпусканием тока, настолько сильна, что молодые мотивированные добровольцы могли терпеть ее всего несколько секунд. ⁷ При прохождении тока в предплечье стимулируются мышцы сгибания и разгибания. Однако сгибательные мышцы сильнее, и человек не может добровольно расслабиться. Практически во всех случаях неспособности отпускать руки используется переменный ток. Переменный ток многократно стимулирует нервы и мышцы, что приводит к тетаническому (устойчивому) сокращению, которое длится до тех пор, пока продолжается контакт.Если это приводит к тому, что субъект усиливает хватку за проводник, результатом является продолжение электрического тока через человека и снижение контактного сопротивления. ⁸

При переменном токе возникает ощущение поражения электрическим током, пока сохраняется контакт. Напротив, с постоянным током возникает только ощущение шока, когда цепь замкнута или разорвана. Пока контакт поддерживается, ощущения шока не возникает. Ниже 300 мА постоянного тока (среднеквадратичное значение) явление отпускания отсутствует, потому что рука не зажата непроизвольно.Когда ток проходит через руку, возникает ощущение тепла. Замыкание или разрыв цепи приводит к болезненным неприятным ударам. При токе более 300 мА отпускание может быть невозможно. ⁴ Порог фибрилляции желудочков для разряда постоянного тока длительностью более 2 секунд составляет 150 мА по сравнению с 50 мА для разряда 60 Гц; для разрядов короче 0,2 секунды порог такой же, как и для разрядов 60 Гц, то есть примерно 500 мА. ⁴

Мощность обогрева также увеличивается, когда человек не может отпустить.Это связано с тем, что плотный захват увеличивает площадь кожи, эффективно контактирующую с проводниками. Кроме того, со временем между кожей и проводниками накапливается высокопроводящий пот. Оба эти фактора снижают контактное сопротивление, что увеличивает протекающий ток. Кроме того, нагревание сильнее, потому что продолжительность контакта часто составляет несколько минут по сравнению с долей секунды, необходимой для того, чтобы отказаться от болезненного раздражителя.

Неспособность отпустить приводит к увеличению тока в течение более длительного периода времени.Это увеличит повреждение из-за нагрева мышц и нервов. Также будет усиление боли и частота остановки дыхания и сердца. Также может быть вывих плеча с травмой связок и сухожилий, а также переломы костей в области плеч.

Явление отпускания для высокого (> 600 В) контакта

Несколько разных результатов могут произойти, когда человек схватится за провод, подающий из рук в руки напряжение 10 кВ переменного тока. Такой контакт занимает более 0,5 секунды, прежде чем большая часть клеток дистального отдела предплечья подвергнется тепловому повреждению.Однако в течение 10–100 миллисекунд мышцы на пути тока сильно сократятся. Человека можно стимулировать, чтобы он сильнее сжимал провод, создавая более сильный механический контакт. Или человека может оттолкнуть от контакта. Какое из этих событий произойдет, зависит от положения руки относительно проводника. Большинство очевидцев сообщают, что жертвы отталкиваются от проводника, возможно, из-за общих мышечных сокращений. В таких случаях время контакта оценивается примерно в 100 миллисекунд или меньше. ^{9 (стр. 57)}

Контакт с погружением: утопление электрическим током

Клинические проблемы

Утопление или близкое к утоплению может быть результатом попадания электричества в воду. Состояния, требующие лечения почти утопления, вызванного электричеством, в основном такие же, как и условия, связанные с неэлектрическим утоплением. Эти состояния включают повышение миоглобина, которое может привести к почечной недостаточности (обнаруживаемой по повышению креатинкиназы [КФК] и исследованию мочи), респираторному дистресс-синдрому у взрослых, гипотермии, гипоксии, электролитным нарушениям и аритмиям, которые включают желудочковую тахикардию и фибрилляцию желудочков.Считается, что уровни креатинкиназы и миоглобина в неэлектрических случаях утопления связаны с жестокой борьбой, а также иногда с длительной гипоксией и электролитным дисбалансом. Электричество в воде может стимулировать мышцы достаточно сильно, чтобы вызвать у человека сильную мышечную боль во время и после того, как он или она почти утонул. Это еще больше увеличит уровни КФК и миоглобина по сравнению с теми, которые могут возникнуть в результате неэлектрического воздействия на стол, близкий к утоплению. Уровень креатинкиназы иногда повышается в течение дня или более под влиянием проводимого лечения, продолжающейся гипоксии или гипотонии и других состояний, которые могут повлиять на продолжающийся некроз тканей.

Таблица 3

Почему погружение в воду при очень низких напряжениях может быть фатальным

1	Погружение очень эффективно увлажняет кожу и значительно снижает ее сопротивление на единицу площади
2	Площадь контакта большой процент площади всей поверхности тела
3	Электрический ток также может проникать в организм через слизистые оболочки, такие как рот и горло.
4	Человеческое тело очень чувствительно к электричеству.Очень небольшое количество тока может вызвать потерю способности плавать, остановку дыхания и остановку сердца.

Действие электрического тока

Многие определения воздействия электрического тока на людей были сделаны Далзилом. ¹⁰ Для любого эффекта, такого как столбнячные мышечные сокращения, существует диапазон текущих уровней, которые вызывают эффект в зависимости от индивидуальных особенностей субъектов. Например, ток, необходимый для возникновения тетанических сокращений мышц предплечья («отпускающий» ток), может составлять от 6 до 24 мА (среднеквадратичное значение переменного тока 60 Гц) в зависимости от пациента.Следовательно, текущие уровни, перечисленные в публикациях, могут быть максимальными, средними или минимальными уровнями, в зависимости от обсуждаемых вопросов. С точки зрения безопасности часто подходят значения, близкие к минимальным.

Как указано в таблице, Dalziel ⁷ обнаружил, что 10 мА вызывает тетанические сокращения мышц и, следовательно, потерю мышечного контроля. Кроме того, Smoot and Bentel ¹² обнаружили, что 10 мА тока было достаточно, чтобы вызвать потерю мышечного контроля в воде. Они проводили измерения в соленой воде и не сообщали о приложенных напряжениях.

Таблица 4

Механизмы смерти при утоплении электрическим током

Механизм	Необходимый ток, мА	Необходимое напряжение, В переменного тока
Электрическая стимуляция сердца, вызывающая фибрилляцию желудочков	100	30
Тетаническое сокращение (эффективный паралич) мышц дыхания	20	6
Потеря мышечного контроля конечностей: 16 мА для среднего человека 1	16	4 .8
Потеря мышечного контроля конечностей: всего 10 мА для наиболее чувствительных женщин 7 , 11	10	3

Общее сопротивление тела в воде

Общее с учетом мер безопасности сопротивление тела от руки к ноге в воде считается равным 300 Ом. ^{13 – 15} Smoot ^{11 , 16} измерили полное сопротивление тела 400 Ом при погружении.Во многом это связано с внутренним сопротивлением тела. Таким образом, погружение устраняет большую часть сопротивления кожи.

Соленая вода обладает высокой проводимостью по сравнению с человеческим телом, поэтому поражение электрическим током в соленой воде является относительно редким явлением. Это связано с тем, что большая часть электрического тока проходит по внешней стороне тела.

Если есть разница напряжений, например, между одной рукой и другой, то через тело будет протекать электрический ток. Сила тока равна напряжению, деленному на общее сопротивление тела.

Какое напряжение в воде может быть смертельным?

В таблице указаны величины тока, необходимые для возникновения фибрилляции желудочков и других смертельных состояний. Общее сопротивление тела в воде составляет 300 Ом. Таким образом, известны необходимый ток и сопротивление, которое он должен испытывать. Таким образом, можно рассчитать необходимое напряжение. Для фибрилляции желудочков расчет выглядит следующим образом:

Требуемое напряжение = Ток × Сопротивление

Для того, чтобы вызвать фибрилляцию желудочков, необходимое напряжение составляет:

Напряжение = 100 мА × 300 Ом = 30 В

Рисунки для других механизмов смерти указаны в табл.

Электрический контакт, связанный с водой, часто происходит двумя способами. Эти механизмы могут происходить в ваннах, бассейнах и озерах. Первый механизм контакта заключается в том, что человек в воде выходит из воды и контактирует с токопроводящим объектом, находящимся под напряжением. Например, человек чувствует себя хорошо, сидя в ванне. Сопротивление контакта его рукой с объектом под напряжением за пределами ванны может быть достаточно высоким, чтобы защитить его или ее, особенно если его или ее рука не мокрая и площадь контакта небольшая.

Второй механизм контакта включает человека в воде, находящегося в электрическом поле из-за проводника под напряжением, который находится в воде. Например, в воду падает электрический нагреватель, подключенный к тёплому проводу розетки 120 В переменного тока. Заземленный слив находится близко к плечам человека, а обогреватель – у его или ее ног. Это дает разницу напряжений 120 В переменного тока от плеч до ступней. При общем сопротивлении тела 300 Ом протекает 360 мА, что более чем в 3 раза превышает величину, необходимую для фибрилляции желудочков.

В озерах, прудах и других водоемах источник электроэнергии может генерировать ток в воде. Местоположение напряжений в воде можно измерить. В воде могут присутствовать напряжения из-за того, что корпус лодки, подключенной к береговому источнику питания, находится под напряжением. В воде также могут присутствовать напряжения из-за находящихся под напряжением проводников в воде, которые пропускают электрический ток в воду.

Может существовать электрический градиент (или поле), аналогичный описанной выше ситуации для ступенчатого и касательного потенциалов.Ситуацию сложнее проанализировать в воде, потому что человек в воде принимает разные позы и ориентации в трех измерениях (вверх, вниз и в стороны – север, юг, восток и запад). Трансторакальное напряжение и напряжение на конечностях будут меняться по мере движения человека в зависимости от ориентации (направления) электрического поля.

Измерения потери мышечного контроля в воде

Измерения, аналогичные измерениям Smoot и Bentel ¹² , были выполнены с одобрения институционального наблюдательного совета Университета Иллинойса в Урбана-Шампейн.Металлические пластины помещали внутрь резиновых контейнеров. Металлические пластины были плоскими на дне контейнеров. Сверху на каждую металлическую пластину помещали резиновый коврик с отверстиями. (Изолированный) провод заземления источника питания был подключен к одной пластине, а напряжение переменного тока 60 Гц от источника питания было подключено к другой пластине. Испытуемый стоял, опираясь на каждый резиновый коврик по одной ноге, как показано на рисунке. Таким образом, субъект контактировал с электрическим током в основном через воду, контактирующую с ногами через отверстия, а также через воду, контактирующую с ногами выше.Эта траектория потока между ногами имитировала ситуации рукопашного боя и рукопожатия, которые могут возникнуть у пловцов в воде. Эта установка сводила к минимуму ток через грудную клетку. В исследовании участвовал всего 1 субъект.

Установка для измерения напряжения и тока в воде.

Свежая (не соленая) вода с проводимостью 320 µmho / см наполняла каждое ведро до уровня около бедра. Было обнаружено, что электрически индуцированные сокращения мышц сильно меняются положением ног в воде.

Первоначальные испытания показали, что при 3,05 В (среднеквадратичное значение переменного тока 60 Гц) между пластинами протекал ток 8,65 мА, что приводило к непроизвольному сгибанию колена на 90 °. Это сгибание нельзя было преодолеть произвольным усилием. Колено можно было произвольно сгибать дальше, но оно не выпрямлялось больше, чем на 90 °. Непроизвольное резкое сгибание произошло, когда нога была поднята (сгибанием бедра) так, чтобы бедро было горизонтальным, а колено находилось на уровне воды. Это похоже на ситуацию во время плавания.Контроль над мышцами постепенно восстанавливается, когда ступня опускается на дно ведра (путем разгибания бедра в нейтральное положение) и нога становится вертикальной. Общее сопротивление корпуса рассчитывается следующим образом:

При 4,05 В протекает ток 12,6 мА. Колено было согнуто на 135 °, то есть пятка находилась рядом с ягодицами. Это нельзя было преодолеть добровольными усилиями. Опять же, это произошло, когда нога была поднята так, чтобы колено было на уровне воды, аналогично ситуации, когда кто-то плывет.Меньшее нарушение мышечного контроля было отмечено в других положениях ног. Контроль над мышцами постепенно восстанавливается, когда ступня опускается на дно ведра и нога становится вертикальной. Сопротивление составит 4,05 В / 12,6 мА = 332 Ом.

Текущие уровни, измеренные в этих экспериментах, согласуются с уровнями, о которых сообщают Dalziel, ⁷ Smoot, ¹¹ и NIOSH, ¹ , как указано в таблицах и. Общее сопротивление системы (вода плюс предмет) близко к 300 Ом, что часто упоминается в литературе.

ЗАКЛЮЧЕНИЕ

Существует множество типов электрических контактов, каждый из которых имеет важные характеристики. Понимание того, как электрический ток достигает и проходит через тело, может помочь врачу понять, как и почему произошли конкретные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

Благодарности

Авторы благодарят Энди Фиша за иллюстрации.

СПИСОК ЛИТЕРАТУРЫ

1. Национальный институт охраны труда.Смерть рабочих от удара током. Публикация NIOSH № 98-131. 2009 г. Доступно по адресу: http://www.cdc.gov/niosh/docs/98-131/overview.html. Проверено 20 марта. [Google Scholar] 2. Рыба Р. М., Геддес Л. А.. Электрофизиология всплесков тока подключения. Cardiovasc Eng. 2008. 8 (4): 219–24. [PubMed] [Google Scholar] 3. Гримнес С. Диэлектрический пробой кожи человека in vivo. Med Biol Eng Comp. 1983; 21: 379–81. [PubMed] [Google Scholar] 4. Бернштейн Т. Расследование предполагаемых случаев поражения электрическим током и возгораний, вызванных внутренним напряжением.IEEE Ind Appl. 1989. 25 (4): 664–8. [Google Scholar] 5. Капелли-Шеллпфеффер М, Ли RC, Тонер М, Диллер КР. Документ представлен на конференции IEEE PCIC. Филадельфия, Пенсильвания: 1996. Взаимосвязь между параметрами аварии и травмы. 23–25 сентября. [Google Scholar] 6. Далзил CF. Опасность поражения электрическим током. IEEE Spectr. 1972; 9 (2): 41–50. [Google Scholar] 7. Далзил CF. Воздействие электрического шока на человека. ИРЭ Транс Мед Электрон. 1956: 44–62. PGME-5. [Google Scholar] 8. Рыба РМ. Феномен отпускания. В: Рыба Р.М., Геддес Л.А., редакторы.Электрическая травма: медицинские и биоинженерные аспекты. Тусон, Аризона: Издательство юристов и судей; 2009. глава 2. [Google Scholar] 9. Ли Р. К., Кравальо Э. Г., Берк Дж. Ф., редакторы. Электрическая травма. Кембридж, Англия: Издательство Кембриджского университета; 1992. [Google Scholar] 10. Далзил Чарльз Ф., Ли В. Р. Переоценка смертельных электрических токов. IEEE Trans Indus Gen Appl. 1968; ИГА-4 (5): 467–476. D.O.I.10.1109 / TIGA.1968.4180929. [Google Scholar] 11. Smoot AW, Bentel CA. Опасность поражения электрическим током осветительных приборов подводного плавательного бассейна.IEEE Trans Power Apparat Sys. 1964. 83 (9): 945–964. [Google Scholar] 12. Smoot AW, Bentel CA. Опасность поражения электрическим током осветительных приборов подводного плавательного бассейна. Нью-Йорк. При поддержке Underwriter’s Laboratories Inc. Доклад представлен на: Зимнем совещании по энергетике IEEE; Февраль 1964 г .; Нью-Йорк (раздел на страницах 4 и 5) [Google Scholar] 13. ВМС США. Учебная серия по электричеству и электронике военно-морского флота. Модуль 1 – Введение в материю, энергию и постоянный ток. Иногородний учебный курс. Пенсакола, штат Флорида: Центр профессионального развития и технологий военно-морского образования и обучения; 1998 г.С. 3–108. Доступно по адресу: www.hnsa.org/doc/neets/mod01.pdf. По состоянию на 26 марта 2009 г. [Google Scholar] 14. Управление военно-морского флота, канцелярия начальника военно-морских операций. Руководство по программе безопасности и гигиены труда ВМС США для сил на плаву. Том III. Вашингтон, округ Колумбия: военно-морское ведомство, канцелярия начальника военно-морских операций; 2007. С. D5–9. Доступно по адресу: http // doni.daps.dla.mil / Directive / 05000% 20General% 20Management% 20Security% 20and% 20Safety% 20Services / 05-100% 20Safety% 20and% 20Occupational% 20Health% 20Services / 5100.19E% 20-% 20Volume% 20III.pdf. [Google Scholar] 15. Национальный центр испытаний и исследований в области электроэнергетики. Паразитные напряжения – проблемы, анализ и смягчение последствий [окончательный проект] Форест-Парк, штат Джорджия: Национальный центр испытаний и исследований в области электроэнергетики; 2001. С. 5–28. Проект NEETRAC № 00-092. [Google Scholar] 16. Smoot AW. Заседание панели по импедансу корпуса В. В: Бриджес Ю.Э., Форд Г.Л., Шерман И.А., Вайнберг М., редакторы. Материалы Первого международного симпозиума по критериям защиты от поражения электрическим током.Нью-Йорк: Пергамон; 1985. с. 235. [Google Scholar]

Проведение электрического тока к человеческому телу и через него: обзор

Эпластика. 2009; 9: e44.

Опубликовано в Интернете 12 октября 2009 г.

, PhD, MD, FACEP ^a и, MS, PhD, DSc ^b

Raymond M. Fish

^a Исследовательская лаборатория биоакустики и отделение хирургии Университета Иллинойс, Урбана-Шампейн,

Лесли А. Геддес

^b Школа биомедицинской инженерии Велдона, Университет Пердью, Вирджиния Лафайет, штат Индиана

^a Лаборатория биоакустических исследований и отделение хирургии, Иллинойский университет в Урбана-Шампейн,

^b Школа биомедицинской инженерии Велдона, Университет Пердью, W Lafayette, Ind

Это статья открытого доступа, в которой авторы сохраняют авторские права на работу.Статья распространяется по лицензии Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Эта статья цитируется в других статьях в PMC.

Abstract

Цель: Цель этой статьи – объяснить, каким образом электрический ток проходит через тело человека и как это влияет на характер травм. Методы: Эта междисциплинарная тема объясняется путем первого обзора электрических и патофизиологических принципов.Есть дискуссии о том, как электрический ток проходит через тело через воздух, воду, землю и искусственные проводящие материалы. Также обсуждаются сопротивление кожи (импеданс), внутреннее сопротивление тела, путь тока через тело, феномен отпускания, разрушение кожи, электрическая стимуляция скелетных мышц и нервов, сердечная аритмия и остановка, а также утопление при поражении электрическим током. После обзора основных принципов обсуждается ряд клинически значимых примеров механизмов аварий и их медицинских последствий.Темы, связанные с высоковольтными ожогами, включают замыкания на землю, градиент потенциала земли, ступенчатый и контактный потенциалы, дуги и молнии. Результат: Практикующий врач будет лучше понимать электрические механизмы повреждения и их ожидаемые клинические эффекты. Выводы: Существует множество типов электрических контактов, каждый из которых имеет важные характеристики. Понимание того, как электрический ток достигает и проходит через тело, может помочь врачу понять, как и почему происходят конкретные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

В этой статье объясняется, каким образом электрический ток проходит через тело человека и как это влияет на характер травм. Эта междисциплинарная тема объясняется в части A путем сначала обзора электрических и патофизиологических принципов, а затем в части B путем рассмотрения конкретных типов несчастных случаев. Есть дискуссии о том, как электрический ток проходит через тело через воздух, воду, землю и искусственные проводящие материалы. Обсуждаются сопротивление кожи (импеданс), внутреннее сопротивление тела, путь тока через тело, феномен отпускания, разрушение кожи, электрическая стимуляция скелетных мышц и нервов, сердечная аритмия и остановка, а также утопление при поражении электрическим током.После обзора основных принципов в части B обсуждается ряд клинически значимых примеров механизмов аварий и их медицинских последствий. К темам, связанным с ожогами высоким напряжением, относятся замыкания на землю, градиент потенциала земли, ступенчатые потенциалы и потенциалы прикосновения, дуги и молнии. . Понимание того, как электрический ток достигает и проходит через тело, может помочь понять, как и почему происходят определенные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

ЧАСТЬ A: ОСНОВЫ ЭЛЕКТРИЧЕСТВА И КАК ЭТО ВЗАИМОДЕЙСТВУЕТ С ТЕЛОМ ЧЕЛОВЕКА

Поражение электрическим током определяется как внезапная резкая реакция на электрический ток, протекающий через любую часть тела человека. Удар электрическим током – смерть от поражения электрическим током. Первичное поражение электрическим током – повреждение тканей, вызванное прямым воздействием электрического тока или напряжения. Вторичные травмы, такие как падения, являются обычным явлением. Если не указано иное, эта статья относится к токам и напряжениям 60 (или 50) Гц переменного тока (среднеквадратичное значение). Кроме того, под сопротивлением мы на самом деле подразумеваем величину импеданса. Высокое напряжение относится к среднеквадратичному значению переменного тока 600 В или более.

Очень небольшое количество электрического тока приводит к серьезным физиологическим эффектам.

Ток означает количество электричества (электронов или ионов), протекающего в секунду.Ток измеряется в амперах или миллиамперах (1 мА = 1/1000 ампера). Количество электрического тока, протекающего через тело, определяет различные эффекты поражения электрическим током. Как указано в таблице, различные величины тока вызывают определенные эффекты. Большинство эффектов, связанных с током, возникает в результате нагревания тканей и стимуляции мышц и нервов. Стимуляция нервов и мышц может привести к проблемам, начиная от падения из-за отдачи от боли до остановки дыхания или сердца. Чтобы вызвать физиологические эффекты, требуется относительно небольшой ток.Как показано в таблице, для отключения автоматического выключателя на 20 А требуется в тысячу раз больше тока, чем для остановки дыхания.

Таблица 1

Расчетное влияние переменного тока 60 Гц ^*

1 мА	Едва заметное
16 мА	Максимальный ток, который средний человек может схватить и «отпустить»
20 мА	Паралич дыхательных мышц
100 мА	Порог фибрилляции желудочков
2 A	Остановка сердца и повреждение внутренних органов
15/20 A	Общий предохранитель размыкает цепь †

Сопротивление кожи защищает тело от электричества

Тело имеет сопротивление току.Более 99% сопротивления тела прохождению электрического тока приходится на кожу. Сопротивление измеряется в Ом. Мозолистая, сухая рука может иметь сопротивление более 100000 Ом из-за толстого внешнего слоя мертвых клеток в роговом слое. Внутреннее сопротивление тела составляет около 300 Ом по отношению к влажным, относительно соленым тканям под кожей. Сопротивление кожи можно эффективно обойти, если есть повреждение кожи от высокого напряжения, порез, глубокое истирание или погружение в воду (таблица). Кожа действует как электрическое устройство, такое как конденсатор, в том смысле, что пропускает больше тока, если напряжение быстро меняется.Быстро меняющееся напряжение будет приложено к ладони и пальцам руки, если он держит металлический инструмент, который внезапно касается источника напряжения. Этот тип контакта даст намного большую амплитуду тока в теле, чем это могло бы произойти в противном случае. ²

Таблица 2

Способы значительного снижения защитного сопротивления кожи

•	Существенные физические повреждения кожи: порезы, ссадины, ожоги
•	Разрушение кожи при напряжении 500 В или более
•	Быстрое приложение напряжения к участку кожи
•	Погружение в воду

Напряжение

Напряжение можно рассматривать как силу, проталкивающую электрический ток через тело .В зависимости от сопротивления будет течь определенный ток при любом заданном напряжении. Именно ток определяет физиологические эффекты . Тем не менее, напряжение действительно влияет на результат поражения электрическим током несколькими способами, как описано ниже.

Разрыв кожи

При напряжении 500 В или более высокое сопротивление внешнего слоя кожи выходит из строя. ³ Это значительно снижает сопротивление тела току. В результате увеличивается сила тока, протекающего при любом заданном напряжении.Области разрыва кожи иногда представляют собой раны размером с булавочную головку, которые легко не заметить. Они часто являются признаком того, что в тело может проникнуть большой ток. Можно ожидать, что этот ток приведет к повреждению глубоких тканей мышц, нервов и других структур. Это одна из причин, по которой при высоковольтных повреждениях часто возникают серьезные повреждения глубоких тканей, а не ожоги кожи.

Электропорация

Электропорация (повреждение клеточной мембраны) происходит из-за приложения большого напряжения к длине ткани.Это могло произойти при 20 000 В из рук в руки. Электропорация также может происходить при напряжении 120 В, когда конец шнура питания находится во рту ребенка. В этой ситуации напряжение невелико, но вольт на дюйм ткани такое же, как и в случае, когда высокое напряжение прикладывается от руки к руке или с головы до ног. В результате электропорации даже кратковременный контакт может привести к серьезным травмам мышц и других тканей. Электропорация – еще одна причина возникновения глубоких повреждений тканей.

Нагрев

При прочих равных, тепловая энергия, передаваемая тканям, пропорциональна квадрату напряжения (увеличение напряжения в 10 раз увеличивает тепловую энергию в 100 раз).

Переменный и постоянный ток

Мембраны возбудимых тканей (например, нервных и мышечных клеток) будут передавать ток в клетки наиболее эффективно при изменении приложенного напряжения. Кожа в чем-то похожа тем, что пропускает больше тока при изменении напряжения. Следовательно, при переменном токе происходит непрерывное изменение напряжения с 60 циклами изменения напряжения в секунду. При использовании переменного тока, если уровень тока достаточно высок, будет ощущение удара электрическим током, пока сохраняется контакт.Если есть достаточный ток, клетки скелетных мышц будут стимулироваться настолько быстро, насколько они могут ответить. Эта скорость меньше 60 раз в секунду. Это вызовет тетаническое сокращение мышц, что приведет к потере произвольного контроля над мышечными движениями. Клетки сердечной мышцы будут получать 60 стимуляций в секунду. Если амплитуда тока достаточная, произойдет фибрилляция желудочков. Сердце наиболее чувствительно к такой стимуляции в «уязвимый период» сердечного цикла, который происходит во время большей части зубца T.

Напротив, при постоянном токе ощущение шока возникает только тогда, когда цепь замкнута или разорвана, если только напряжение не относительно высокое. ⁴ Даже если амплитуда тока велика, это может не произойти в уязвимый период сердечного цикла. При переменном токе длительность разряда более 1 сердечного цикла определенно даст стимуляцию в уязвимый период.

Как связаны ток, напряжение и сопротивление

Закон Ома выглядит следующим образом:

На рисунке показаны источник напряжения и резистор.Например, сопротивление 1000 Ом, подключенное к источнику электроэнергии на 120 В, будет иметь значение

. Напряжение вызывает протекание тока ( I ) через заданное сопротивление. Несколько круговой путь тока называется цепью.

Токовый путь (-а)

Электроэнергия течет из (как минимум) одной точки в другую. Часто это происходит от одной клеммы к другой клемме источника напряжения. Соединение между выводами источника напряжения часто называют «нагрузкой».«Нагрузкой может быть что угодно, проводящее электричество, например лампочка, резистор или человек. Это показано на рисунке.

Чтобы проиллюстрировать некоторые важные моменты, эту схемную модель можно применить к автомобилю. Например, отрицательная клемма автомобильного аккумулятора подключена («заземлена») к металлическому шасси автомобиля. Положительный вывод подключается к красному кабелю, состоящему из отдельных проводов, идущих к стартеру, фарам, кондиционеру и другим устройствам. Электрический ток проходит по множеству параллельных путей: радио, стартер, свет и многие другие пути тока.Ток в каждом пути зависит от сопротивления каждого устройства. Отсоединение положительного или отрицательного полюса батареи остановит прохождение тока, хотя другое соединение не повреждено.

Применение модели к человеческому телу

На примере автомобиля легче понять, как протекает ток в человеческом теле. Человек, получивший удар электрическим током, будет иметь (как минимум) 2 точки контакта с источником напряжения, одна из которых может быть заземлением. Если либо соединение разорвано, ток не будет течь.Аналогия также объясняет, как ток может проходить по множеству параллельных путей, например, через нервы, мышцы и кости предплечья. Сила тока в каждом автомобильном приборе или типе ткани зависит от сопротивления каждого компонента.

Рисунок развивает модель еще дальше. Он показывает аккумулятор и фары на велосипеде. Ржавые контакты на положительной и отрицательной клеммах аккумуляторной батареи. Общее сопротивление, через которое напряжение должно протекать током, равно сопротивлению двух ржавых контактов в дополнение к сопротивлению фар. Чем больше сопротивление, тем меньше ток . Ржавое соединение аналогично сопротивлению кожи, а фара аналогична внутреннему сопротивлению кузова. Общее сопротивление тела равно внутреннему сопротивлению тела плюс 2 сопротивления кожи .

Ржавые контакты добавляют сопротивление току. Фары аналогичны внутреннему сопротивлению кузова, а ржавые соединения аналогичны сопротивлению кожи. Общее сопротивление тела равно внутреннему сопротивлению тела плюс 2 сопротивления кожи.

На рисунке изображен человек, подключенный к источнику напряжения. Есть соединения с левой рукой и левой ногой. «Общее сопротивление тела» человека складывается из очень низкого (примерно 300 Ом) внутреннего сопротивления тела плюс 2 сопротивления при контакте с кожей. Сопротивление контакта с кожей обычно составляет от 1000 до 100000 Ом, в зависимости от площади контакта, влажности, состояния кожи и других факторов. Таким образом, кожа обеспечивает большую часть защиты тела от электрического тока.

Схема человека, подключенного к источнику напряжения.

Высоковольтный контакт

Высоковольтные (≥600 В) контакты иногда кажутся парадоксальными. Птица удобно сидит на высоковольтной линии электропередачи. Но человек в рабочих ботинках, стоящий рядом с грузовиком, погибает при прикосновении к его стороне, потому что приподнятое навесное оборудование грузовика касалось линии электропередачи. Высокое напряжение разрушает электрические изоляторы, включая краску, кожу и большую часть обуви и перчаток. Специальная обувь, перчатки и инструменты считаются защитными при определенных уровнях напряжения.Эти элементы необходимо периодически проверять на наличие (иногда точного размера) разрывов изоляции. Изоляция может оказаться неэффективной, если на поверхности предмета есть влага или загрязнения.

Как отмечалось выше, для протекания тока требуются 2 или более точек контакта, находящихся под разным напряжением. Многие электрические системы подключены («заземлены») к земле. Опорные конструкции часто бывают металлическими, а также физически находятся в земле.

Рабочий был электрически подключен к линии электропередачи через металлические части своего грузовика.Высокое напряжение (7200 В) было достаточно высоким, чтобы пройти через краску на грузовике и его обуви. Птица не находилась достаточно близко к земле или чему-либо еще, чтобы замкнуть цепь на землю. Есть птицы с большим размахом крыльев, которые действительно получают удар током, когда перекрывают разрыв между проводами и конструкциями, находящимися под разным напряжением.

ЧАСТЬ B: ВИДЫ ЭЛЕКТРИЧЕСКОГО КОНТАКТА

Шаговый и контактный потенциалы

Земля (земля) под нашими ногами обычно находится под напряжением 0 В.Линии электропередач и радиоантенны заземляют путем соединения их с металлическими стержнями, вбитыми в землю. Если человек идет босиком по земле с расставленными ногами, между двумя ступнями должно быть напряжение 0 В. Это нормальное состояние нарушается, если проводник высоковольтной линии электропередачи достигает земли или если молния ударяет по земле.

Напряжение от воздушных линий электропередачи может достигать земли несколькими способами. Линия может порваться или отсоединиться от своих изолированных опор и вступить в контакт с самой землей или с конструкциями, которые сами связаны с землей.Опорные провода (растяжки) могут отсоединяться от своих соединений у земли и становиться под напряжением при контакте с линией электропередачи. В этом случае растяжка под напряжением находится под высоким напряжением. Если растяжка контактирует с землей, напряжение на земле в точке контакта и вокруг нее больше не равно 0 В.

Когда провод под напряжением контактирует с землей напрямую или через проводник, это называется замыканием на землю. Уменьшение напряжения с расстоянием от точки контакта с землей объекта под напряжением называется градиентом потенциала земли .Падения напряжения, связанные с этим рассеянием напряжения, называются потенциалами земли.

На рисунке показана типичная кривая распределения градиента напряжения. Этот график показывает, что напряжение уменьшается с увеличением расстояния от заземляющего объекта. Слева от заземленного объекта, находящегося под напряжением, есть разница напряжений между двумя ногами человека, называемая ступенчатым потенциалом. Справа есть разница напряжений между рукой человека и двумя ногами, называемая потенциалом прикосновения.Также существует ступенчатый потенциал между двумя ногами человека справа. (Рисунок и этот раздел являются модификациями части правил OSHA [Standards-29 CFR].)

Ступенчатые и сенсорные потенциалы. Фактические цифры могут варьироваться в зависимости от типа почвы и влажности, а также других факторов.

Мгновенное горение, нагрев электрическим током или и то, и другое.

Дуга высокого напряжения связана с прохождением электричества по воздуху. В некоторых случаях дуга не касается человека. В этой ситуации от тепла дуги могут возникнуть серьезные ожоги (мгновенный ожог).Также возможны ожоги от горящей одежды и других веществ. Ожоги также могут быть вызваны прикосновением к предметам, которые термически горячие, но не находятся под напряжением.

Дуги высокой энергии могут вызывать взрывные ударные волны. ⁵ Сила тупой травмы, которая может вызвать ушиб человека, разрыв барабанных перепонок и ушиб внутренних органов.

Если дуга или провод под напряжением контактирует с человеком и через него проходит электричество, может возникнуть травма из-за электрического тока, протекающего через тело, в дополнение к механизмам повреждения, упомянутым выше.

Клинически важно определить, повлекло ли высоковольтное повреждение электрический ток, протекающий через тело. Ток, протекающий через тело из-за высокого напряжения, может привести к возникновению условий, за которыми необходимо следить с течением времени. Эти состояния включают миоглобинурию, коагулопатию и компартмент-синдромы. Несколько клинических и связанных с электрическим контактом проблем могут помочь определить, протекал ли ток через тело. Во-первых, для протекания электрического тока через тело требуется как минимум 2 точки контакта.При высоком напряжении это обычно ожоги на всю толщину. Они могут быть размером с булавочную головку, а иногда их может быть несколько из-за искрения. Если проводник, например кусок проволоки, соприкоснулся с кожей, это может привести к ожогу из-за формы соприкасающегося предмета.

Горение от вспышки без тока через тело, напротив, имеет тенденцию быть диффузным и относительно однородным. Мгновенные ожоги на иногда на меньше полной толщины, тогда как ожоги высоковольтного контакта будут на всю толщину.

Так называемые входные и выходные раны

Часто бывает всего 2 контактных ожога, которые обычно называют входными и выходными ранами.Эти термины относятся к тому факту, что электрический ток исходит от источника напряжения, входит в тело в одной точке, протекает через тело в другую точку контакта, где он выходит из тела и возвращается к источнику напряжения (или земле). Эта терминология несколько сбивает с толку, если учесть, что переменный ток меняет направление много раз в секунду. Терминология также может вводить в заблуждение, потому что она напоминает пулевые ранения, которые иногда имеют небольшие входные и более крупные выходные ранения. При поражении электрическим током размер раны будет зависеть от таких факторов, как размер и форма проводника, геометрия пораженной части тела и влажность.Аналогия с огнестрельными ранениями также вводит в заблуждение, поскольку не всегда имеется выходное ранение от пули, потому что пуля остается застрявшей в человеке. Таким образом, 2 отдельных ожога третьей степени предполагают протекание тока через тело. Диффузный ожог неполной толщины не предполагает протекания тока через тело.

Помимо особенностей, связанных с контактом, существуют клинические признаки, которые могут помочь определить, был ли ток через глубокие ткани. Например, можно ожидать, что высоковольтный контакт с рукой, связанный с током, протекающим в руку, будет вызывать твердость и нежность предплечья.При пассивных и активных движениях пальцев может возникнуть боль, а в руке может возникнуть сенсорная недостаточность.

Молния

Молния обычно сверкает над поверхностью тела, что приводит к удивительно небольшим повреждениям у некоторых людей. Влажная кожа и очень короткие электрические импульсы побуждают электрический ток проходить по поверхности тела. Тем не менее, молния иногда травмирует людей из-за протекания тока в теле, тупой механической силы, эффекта взрыва, который может разорвать барабанные перепонки и ушибить внутренние органы, а также интенсивный свет, который может привести к катаракте.

Контакт с проводниками

Низкое напряжение (

<600 В)

Влияние ударов низкого напряжения указано в таблице. Приведенные текущие уровни зависят от конкретного пути тока, продолжительности контакта, веса, роста и телосложения человека (особенно мускулатуры и костных структур) и других факторов. Эффекты, которые возникают в каждом конкретном случае, сильно зависят от нескольких факторов, связанных с тем, как осуществляется контакт с источником электричества. Эти факторы включают в себя путь тока, влажность, отсутствие возможности отпустить и размер областей контакта.

Путь тока

Если путь тока проходит через грудную клетку, постоянные тетанические сокращения мышц грудной стенки могут привести к остановке дыхания. Далзил, ⁶ , который проводил измерения на людях, сообщает, что токи, превышающие 18 мА, стимулируют грудные мышцы, так что дыхание останавливается во время шока.

Другой эффект, возникающий при трансторакальном пути тока, – это фибрилляция желудочков. Трансторакальные пути тока включают руку в руку, руку к ноге и от передней части груди до задней части груди.Эксперименты на животных показали, что порог фибрилляции желудочков обратно пропорционален квадратному корню из продолжительности тока.

Явление отпускания для контакта низкого напряжения (

<600 В)

Фактором, который имеет большое значение для травм, полученных при ударах низкого напряжения, является неспособность отпустить. Сила тока в руке, которая заставляет руку непроизвольно сжимать руку, называется отпускающим током. ⁷ Если, например, пальцы человека обхватить большой кабель или ручку пылесоса под напряжением, большинство взрослых смогут отпустить его с током менее 6 мА.При 22 мА более 99% взрослых не смогут отпустить. Боль, связанная с отпусканием тока, настолько сильна, что молодые мотивированные добровольцы могли терпеть ее всего несколько секунд. ⁷ При прохождении тока в предплечье стимулируются мышцы сгибания и разгибания. Однако сгибательные мышцы сильнее, и человек не может добровольно расслабиться. Практически во всех случаях неспособности отпускать руки используется переменный ток. Переменный ток многократно стимулирует нервы и мышцы, что приводит к тетаническому (устойчивому) сокращению, которое длится до тех пор, пока продолжается контакт.Если это приводит к тому, что субъект усиливает хватку за проводник, результатом является продолжение электрического тока через человека и снижение контактного сопротивления. ⁸

При переменном токе возникает ощущение поражения электрическим током, пока сохраняется контакт. Напротив, с постоянным током возникает только ощущение шока, когда цепь замкнута или разорвана. Пока контакт поддерживается, ощущения шока не возникает. Ниже 300 мА постоянного тока (среднеквадратичное значение) явление отпускания отсутствует, потому что рука не зажата непроизвольно.Когда ток проходит через руку, возникает ощущение тепла. Замыкание или разрыв цепи приводит к болезненным неприятным ударам. При токе более 300 мА отпускание может быть невозможно. ⁴ Порог фибрилляции желудочков для разряда постоянного тока длительностью более 2 секунд составляет 150 мА по сравнению с 50 мА для разряда 60 Гц; для разрядов короче 0,2 секунды порог такой же, как и для разрядов 60 Гц, то есть примерно 500 мА. ⁴

Мощность обогрева также увеличивается, когда человек не может отпустить.Это связано с тем, что плотный захват увеличивает площадь кожи, эффективно контактирующую с проводниками. Кроме того, со временем между кожей и проводниками накапливается высокопроводящий пот. Оба эти фактора снижают контактное сопротивление, что увеличивает протекающий ток. Кроме того, нагревание сильнее, потому что продолжительность контакта часто составляет несколько минут по сравнению с долей секунды, необходимой для того, чтобы отказаться от болезненного раздражителя.

Неспособность отпустить приводит к увеличению тока в течение более длительного периода времени.Это увеличит повреждение из-за нагрева мышц и нервов. Также будет усиление боли и частота остановки дыхания и сердца. Также может быть вывих плеча с травмой связок и сухожилий, а также переломы костей в области плеч.

Явление отпускания для высокого (> 600 В) контакта

Несколько разных результатов могут произойти, когда человек схватится за провод, подающий из рук в руки напряжение 10 кВ переменного тока. Такой контакт занимает более 0,5 секунды, прежде чем большая часть клеток дистального отдела предплечья подвергнется тепловому повреждению.Однако в течение 10–100 миллисекунд мышцы на пути тока сильно сократятся. Человека можно стимулировать, чтобы он сильнее сжимал провод, создавая более сильный механический контакт. Или человека может оттолкнуть от контакта. Какое из этих событий произойдет, зависит от положения руки относительно проводника. Большинство очевидцев сообщают, что жертвы отталкиваются от проводника, возможно, из-за общих мышечных сокращений. В таких случаях время контакта оценивается примерно в 100 миллисекунд или меньше. ^{9 (стр. 57)}

Контакт с погружением: утопление электрическим током

Клинические проблемы

Утопление или близкое к утоплению может быть результатом попадания электричества в воду. Состояния, требующие лечения почти утопления, вызванного электричеством, в основном такие же, как и условия, связанные с неэлектрическим утоплением. Эти состояния включают повышение миоглобина, которое может привести к почечной недостаточности (обнаруживаемой по повышению креатинкиназы [КФК] и исследованию мочи), респираторному дистресс-синдрому у взрослых, гипотермии, гипоксии, электролитным нарушениям и аритмиям, которые включают желудочковую тахикардию и фибрилляцию желудочков.Считается, что уровни креатинкиназы и миоглобина в неэлектрических случаях утопления связаны с жестокой борьбой, а также иногда с длительной гипоксией и электролитным дисбалансом. Электричество в воде может стимулировать мышцы достаточно сильно, чтобы вызвать у человека сильную мышечную боль во время и после того, как он или она почти утонул. Это еще больше увеличит уровни КФК и миоглобина по сравнению с теми, которые могут возникнуть в результате неэлектрического воздействия на стол, близкий к утоплению. Уровень креатинкиназы иногда повышается в течение дня или более под влиянием проводимого лечения, продолжающейся гипоксии или гипотонии и других состояний, которые могут повлиять на продолжающийся некроз тканей.

Таблица 3

Почему погружение в воду при очень низких напряжениях может быть фатальным

1	Погружение очень эффективно увлажняет кожу и значительно снижает ее сопротивление на единицу площади
2	Площадь контакта большой процент площади всей поверхности тела
3	Электрический ток также может проникать в организм через слизистые оболочки, такие как рот и горло.
4	Человеческое тело очень чувствительно к электричеству.Очень небольшое количество тока может вызвать потерю способности плавать, остановку дыхания и остановку сердца.

Действие электрического тока

Многие определения воздействия электрического тока на людей были сделаны Далзилом. ¹⁰ Для любого эффекта, такого как столбнячные мышечные сокращения, существует диапазон текущих уровней, которые вызывают эффект в зависимости от индивидуальных особенностей субъектов. Например, ток, необходимый для возникновения тетанических сокращений мышц предплечья («отпускающий» ток), может составлять от 6 до 24 мА (среднеквадратичное значение переменного тока 60 Гц) в зависимости от пациента.Следовательно, текущие уровни, перечисленные в публикациях, могут быть максимальными, средними или минимальными уровнями, в зависимости от обсуждаемых вопросов. С точки зрения безопасности часто подходят значения, близкие к минимальным.

Как указано в таблице, Dalziel ⁷ обнаружил, что 10 мА вызывает тетанические сокращения мышц и, следовательно, потерю мышечного контроля. Кроме того, Smoot and Bentel ¹² обнаружили, что 10 мА тока было достаточно, чтобы вызвать потерю мышечного контроля в воде. Они проводили измерения в соленой воде и не сообщали о приложенных напряжениях.

Таблица 4

Механизмы смерти при утоплении электрическим током

Механизм	Необходимый ток, мА	Необходимое напряжение, В переменного тока
Электрическая стимуляция сердца, вызывающая фибрилляцию желудочков	100	30
Тетаническое сокращение (эффективный паралич) мышц дыхания	20	6
Потеря мышечного контроля конечностей: 16 мА для среднего человека 1	16	4 .8
Потеря мышечного контроля конечностей: всего 10 мА для наиболее чувствительных женщин 7 , 11	10	3

Общее сопротивление тела в воде

Общее с учетом мер безопасности сопротивление тела от руки к ноге в воде считается равным 300 Ом. ^{13 – 15} Smoot ^{11 , 16} измерили полное сопротивление тела 400 Ом при погружении.Во многом это связано с внутренним сопротивлением тела. Таким образом, погружение устраняет большую часть сопротивления кожи.

Соленая вода обладает высокой проводимостью по сравнению с человеческим телом, поэтому поражение электрическим током в соленой воде является относительно редким явлением. Это связано с тем, что большая часть электрического тока проходит по внешней стороне тела.

Если есть разница напряжений, например, между одной рукой и другой, то через тело будет протекать электрический ток. Сила тока равна напряжению, деленному на общее сопротивление тела.

Какое напряжение в воде может быть смертельным?

В таблице указаны величины тока, необходимые для возникновения фибрилляции желудочков и других смертельных состояний. Общее сопротивление тела в воде составляет 300 Ом. Таким образом, известны необходимый ток и сопротивление, которое он должен испытывать. Таким образом, можно рассчитать необходимое напряжение. Для фибрилляции желудочков расчет выглядит следующим образом:

Требуемое напряжение = Ток × Сопротивление

Для того, чтобы вызвать фибрилляцию желудочков, необходимое напряжение составляет:

Напряжение = 100 мА × 300 Ом = 30 В

Рисунки для других механизмов смерти указаны в табл.

Электрический контакт, связанный с водой, часто происходит двумя способами. Эти механизмы могут происходить в ваннах, бассейнах и озерах. Первый механизм контакта заключается в том, что человек в воде выходит из воды и контактирует с токопроводящим объектом, находящимся под напряжением. Например, человек чувствует себя хорошо, сидя в ванне. Сопротивление контакта его рукой с объектом под напряжением за пределами ванны может быть достаточно высоким, чтобы защитить его или ее, особенно если его или ее рука не мокрая и площадь контакта небольшая.

Второй механизм контакта включает человека в воде, находящегося в электрическом поле из-за проводника под напряжением, который находится в воде. Например, в воду падает электрический нагреватель, подключенный к тёплому проводу розетки 120 В переменного тока. Заземленный слив находится близко к плечам человека, а обогреватель – у его или ее ног. Это дает разницу напряжений 120 В переменного тока от плеч до ступней. При общем сопротивлении тела 300 Ом протекает 360 мА, что более чем в 3 раза превышает величину, необходимую для фибрилляции желудочков.

В озерах, прудах и других водоемах источник электроэнергии может генерировать ток в воде. Местоположение напряжений в воде можно измерить. В воде могут присутствовать напряжения из-за того, что корпус лодки, подключенной к береговому источнику питания, находится под напряжением. В воде также могут присутствовать напряжения из-за находящихся под напряжением проводников в воде, которые пропускают электрический ток в воду.

Может существовать электрический градиент (или поле), аналогичный описанной выше ситуации для ступенчатого и касательного потенциалов.Ситуацию сложнее проанализировать в воде, потому что человек в воде принимает разные позы и ориентации в трех измерениях (вверх, вниз и в стороны – север, юг, восток и запад). Трансторакальное напряжение и напряжение на конечностях будут меняться по мере движения человека в зависимости от ориентации (направления) электрического поля.

Измерения потери мышечного контроля в воде

Измерения, аналогичные измерениям Smoot и Bentel ¹² , были выполнены с одобрения институционального наблюдательного совета Университета Иллинойса в Урбана-Шампейн.Металлические пластины помещали внутрь резиновых контейнеров. Металлические пластины были плоскими на дне контейнеров. Сверху на каждую металлическую пластину помещали резиновый коврик с отверстиями. (Изолированный) провод заземления источника питания был подключен к одной пластине, а напряжение переменного тока 60 Гц от источника питания было подключено к другой пластине. Испытуемый стоял, опираясь на каждый резиновый коврик по одной ноге, как показано на рисунке. Таким образом, субъект контактировал с электрическим током в основном через воду, контактирующую с ногами через отверстия, а также через воду, контактирующую с ногами выше.Эта траектория потока между ногами имитировала ситуации рукопашного боя и рукопожатия, которые могут возникнуть у пловцов в воде. Эта установка сводила к минимуму ток через грудную клетку. В исследовании участвовал всего 1 субъект.

Установка для измерения напряжения и тока в воде.

Свежая (не соленая) вода с проводимостью 320 µmho / см наполняла каждое ведро до уровня около бедра. Было обнаружено, что электрически индуцированные сокращения мышц сильно меняются положением ног в воде.

Первоначальные испытания показали, что при 3,05 В (среднеквадратичное значение переменного тока 60 Гц) между пластинами протекал ток 8,65 мА, что приводило к непроизвольному сгибанию колена на 90 °. Это сгибание нельзя было преодолеть произвольным усилием. Колено можно было произвольно сгибать дальше, но оно не выпрямлялось больше, чем на 90 °. Непроизвольное резкое сгибание произошло, когда нога была поднята (сгибанием бедра) так, чтобы бедро было горизонтальным, а колено находилось на уровне воды. Это похоже на ситуацию во время плавания.Контроль над мышцами постепенно восстанавливается, когда ступня опускается на дно ведра (путем разгибания бедра в нейтральное положение) и нога становится вертикальной. Общее сопротивление корпуса рассчитывается следующим образом:

При 4,05 В протекает ток 12,6 мА. Колено было согнуто на 135 °, то есть пятка находилась рядом с ягодицами. Это нельзя было преодолеть добровольными усилиями. Опять же, это произошло, когда нога была поднята так, чтобы колено было на уровне воды, аналогично ситуации, когда кто-то плывет.Меньшее нарушение мышечного контроля было отмечено в других положениях ног. Контроль над мышцами постепенно восстанавливается, когда ступня опускается на дно ведра и нога становится вертикальной. Сопротивление составит 4,05 В / 12,6 мА = 332 Ом.

Текущие уровни, измеренные в этих экспериментах, согласуются с уровнями, о которых сообщают Dalziel, ⁷ Smoot, ¹¹ и NIOSH, ¹ , как указано в таблицах и. Общее сопротивление системы (вода плюс предмет) близко к 300 Ом, что часто упоминается в литературе.

ЗАКЛЮЧЕНИЕ

Существует множество типов электрических контактов, каждый из которых имеет важные характеристики. Понимание того, как электрический ток достигает и проходит через тело, может помочь врачу понять, как и почему произошли конкретные несчастные случаи и какие медицинские и хирургические проблемы могут возникнуть.

Благодарности

Авторы благодарят Энди Фиша за иллюстрации.

СПИСОК ЛИТЕРАТУРЫ

1. Национальный институт охраны труда.Смерть рабочих от удара током. Публикация NIOSH № 98-131. 2009 г. Доступно по адресу: http://www.cdc.gov/niosh/docs/98-131/overview.html. Проверено 20 марта. [Google Scholar] 2. Рыба Р. М., Геддес Л. А.. Электрофизиология всплесков тока подключения. Cardiovasc Eng. 2008. 8 (4): 219–24. [PubMed] [Google Scholar] 3. Гримнес С. Диэлектрический пробой кожи человека in vivo. Med Biol Eng Comp. 1983; 21: 379–81. [PubMed] [Google Scholar] 4. Бернштейн Т. Расследование предполагаемых случаев поражения электрическим током и возгораний, вызванных внутренним напряжением.IEEE Ind Appl. 1989. 25 (4): 664–8. [Google Scholar] 5. Капелли-Шеллпфеффер М, Ли RC, Тонер М, Диллер КР. Документ представлен на конференции IEEE PCIC. Филадельфия, Пенсильвания: 1996. Взаимосвязь между параметрами аварии и травмы. 23–25 сентября. [Google Scholar] 6. Далзил CF. Опасность поражения электрическим током. IEEE Spectr. 1972; 9 (2): 41–50. [Google Scholar] 7. Далзил CF. Воздействие электрического шока на человека. ИРЭ Транс Мед Электрон. 1956: 44–62. PGME-5. [Google Scholar] 8. Рыба РМ. Феномен отпускания. В: Рыба Р.М., Геддес Л.А., редакторы.Электрическая травма: медицинские и биоинженерные аспекты. Тусон, Аризона: Издательство юристов и судей; 2009. глава 2. [Google Scholar] 9. Ли Р. К., Кравальо Э. Г., Берк Дж. Ф., редакторы. Электрическая травма. Кембридж, Англия: Издательство Кембриджского университета; 1992. [Google Scholar] 10. Далзил Чарльз Ф., Ли В. Р. Переоценка смертельных электрических токов. IEEE Trans Indus Gen Appl. 1968; ИГА-4 (5): 467–476. D.O.I.10.1109 / TIGA.1968.4180929. [Google Scholar] 11. Smoot AW, Bentel CA. Опасность поражения электрическим током осветительных приборов подводного плавательного бассейна.IEEE Trans Power Apparat Sys. 1964. 83 (9): 945–964. [Google Scholar] 12. Smoot AW, Bentel CA. Опасность поражения электрическим током осветительных приборов подводного плавательного бассейна. Нью-Йорк. При поддержке Underwriter’s Laboratories Inc. Доклад представлен на: Зимнем совещании по энергетике IEEE; Февраль 1964 г .; Нью-Йорк (раздел на страницах 4 и 5) [Google Scholar] 13. ВМС США. Учебная серия по электричеству и электронике военно-морского флота. Модуль 1 – Введение в материю, энергию и постоянный ток. Иногородний учебный курс. Пенсакола, штат Флорида: Центр профессионального развития и технологий военно-морского образования и обучения; 1998 г.С. 3–108. Доступно по адресу: www.hnsa.org/doc/neets/mod01.pdf. По состоянию на 26 марта 2009 г. [Google Scholar] 14. Управление военно-морского флота, канцелярия начальника военно-морских операций. Руководство по программе безопасности и гигиены труда ВМС США для сил на плаву. Том III. Вашингтон, округ Колумбия: военно-морское ведомство, канцелярия начальника военно-морских операций; 2007. С. D5–9. Доступно по адресу: http // doni.daps.dla.mil / Directive / 05000% 20General% 20Management% 20Security% 20and% 20Safety% 20Services / 05-100% 20Safety% 20and% 20Occupational% 20Health% 20Services / 5100.19E% 20-% 20Volume% 20III.pdf. [Google Scholar] 15. Национальный центр испытаний и исследований в области электроэнергетики. Паразитные напряжения – проблемы, анализ и смягчение последствий [окончательный проект] Форест-Парк, штат Джорджия: Национальный центр испытаний и исследований в области электроэнергетики; 2001. С. 5–28. Проект NEETRAC № 00-092. [Google Scholar] 16. Smoot AW. Заседание панели по импедансу корпуса В. В: Бриджес Ю.Э., Форд Г.Л., Шерман И.А., Вайнберг М., редакторы. Материалы Первого международного симпозиума по критериям защиты от поражения электрическим током.Нью-Йорк: Пергамон; 1985. с. 235. [Google Scholar]

Каково сопротивление человеческого тела электрическому току? – Реабилитацияrobotics.net

Какое сопротивление у человека электрическому току?

около 10 000 Ом

Есть ли у человеческого тела сопротивление?

NIOSH утверждает: «В сухих условиях сопротивление человеческого тела может достигать 100 000 Ом. Мокрая или поврежденная кожа может снизить сопротивление тела до 1000 Ом », добавив, что« электрическая энергия высокого напряжения быстро разрушает человеческую кожу, снижая сопротивление человеческого тела до 500 Ом ».

Какое сопротивление у человека?

Ом

Какое сопротивление тела?

100000 Ом

Какая ткань имеет наибольшее сопротивление току?

Кость – это ткань, наиболее устойчивая к току электрического тока. Кожа препятствует прохождению электрического тока, но сопротивление зависит от толщины кожи и наличия влаги.

Можно ли создать электрическое сопротивление?

Вы можете создать сопротивление боли от шока, но эффект от повреждений накапливается.За исключением ударов низкого уровня, каждый раз, когда вы получаете сильный толчок, вы можете повредить тело, даже с помощью электрошокера. При нанесении ударов по определенным участкам тела происходит повреждение.

Какое электрическое сопротивление у здорового человека?

Ответ: В сухих условиях сопротивление человеческого тела может достигать 100 000 Ом. Мокрая или поврежденная кожа может снизить сопротивление тела до 1000 Ом, электрическая энергия высокого напряжения быстро разрушает человеческую кожу, снижая сопротивление человеческого тела до 500 Ом.

Как я могу быть заземлен?

Заземление может выполняться как на открытом воздухе, так и в помещении, в зависимости от выбранной вами техники. На открытом воздухе. Когда вы находитесь на улице, вы можете легко заземлить себя, позволяя ступням, ладоням или всем телу касаться земли. Прогуляйтесь по траве, лягте на песке или купайтесь в море.

Можно ли заземлить в носках?

Так как наши ступни являются наиболее электропроводящей частью нашего тела, лучше всего, чтобы босые ступни касались заземленного листа.Однако, если вам необходимо носить носки, постарайтесь прикоснуться кожей – голыми ногами или любой другой частью тела к коврику или простыне Earthing®.

3.4: Закон Ома (снова) – Workforce LibreTexts

Принцип «текущее убивает» по существу верен. Это электрический ток, который сжигает ткани, замораживает мышцы и вызывает фибрилляцию сердца. Однако электрический ток не возникает сам по себе: должно быть доступное напряжение, чтобы заставить электроны проходить через жертву. Тело человека также оказывает сопротивление току, что необходимо учитывать.

Взяв закон Ома для напряжения, тока и сопротивления и выразив его через ток для заданных напряжения и сопротивления, мы получим следующее уравнение:

Величина тока, протекающего через тело, равна величине напряжения, приложенного между двумя точками этого тела, деленному на электрическое сопротивление, оказываемое телом между этими двумя точками. Очевидно, что чем больше напряжения доступно, чтобы заставить электроны течь, тем легче они будут проходить через любое заданное сопротивление.Следовательно, опасность высокого напряжения: высокое напряжение означает возможность протекания через ваше тело большого количества тока, который может вас травмировать или убить. И наоборот, чем большее сопротивление тело оказывает току, тем медленнее электроны будут течь при любом заданном напряжении. Насколько опасно напряжение, зависит от того, какое полное сопротивление в цепи препятствует потоку электронов.

Сопротивление тела не является фиксированной величиной. Это варьируется от человека к человеку и время от времени. Существует даже метод измерения содержания жира в организме, основанный на измерении электрического сопротивления между пальцами рук и ног.Различное процентное содержание жира в организме дает разное сопротивление: всего одна переменная, влияющая на электрическое сопротивление в теле человека. Чтобы методика работала точно, человек должен регулировать потребление жидкости за несколько часов до теста, что указывает на то, что гидратация тела является еще одним фактором, влияющим на электрическое сопротивление тела.

Сопротивление тела также варьируется в зависимости от того, как происходит контакт с кожей: от руки к руке, от руки к ноге, от ступни к ступне, от руки к локтю и т. Д.? Пот, богатый солями и минералами, является отличным проводником электричества, будучи жидкостью. То же самое и с кровью с таким же высоким содержанием проводящих химикатов. Таким образом, контакт с проводом потной рукой или открытой раной будет оказывать гораздо меньшее сопротивление току, чем контакт с чистой сухой кожей.

Измеряя электрическое сопротивление чувствительным измерителем, я измеряю сопротивление приблизительно 1 миллион Ом (1 МОм) двумя руками, держась за металлические щупы измерителя между пальцами.Измеритель показывает меньшее сопротивление, когда я сильно сжимаю щупы, и большее сопротивление, когда я держу их слабо. Я сижу за компьютером и печатаю эти слова, мои руки чистые и сухие. Если бы я работал в жаркой, грязной промышленной среде, сопротивление между моими руками, вероятно, было бы намного меньше, представляя меньшее сопротивление смертоносному току и большую опасность поражения электрическим током.

А какой ток вреден? Ответ на этот вопрос также зависит от нескольких факторов.Химический состав тела человека оказывает значительное влияние на то, как электрический ток влияет на человека. Некоторые люди очень чувствительны к току, испытывая непроизвольное сокращение мышц из-за разряда статического электричества. Другие могут получить большие искры от разряда статического электричества и почти не почувствовать его, не говоря уже о мышечном спазме. Несмотря на эти различия, с помощью тестов были разработаны приблизительные руководящие принципы, которые показывают, что для проявления вредных эффектов требуется очень небольшой ток (опять же, информацию об источнике этих данных см. В конце главы).Все текущие значения даны в миллиамперах (миллиампер равен 1/1000 ампер):

Таблица воздействия электричества на тело

«Гц» означает единицу измерения герц , меру того, насколько быстро меняется переменный ток, величина, также известная как частота . Таким образом, столбец цифр, обозначенный «60 Гц переменного тока», относится к току, который меняется с частотой 60 циклов (1 цикл = период времени, когда электроны текут в одном направлении, а затем в другом) в секунду.Последний столбец, обозначенный «10 кГц переменного тока», относится к переменному току, который совершает десять тысяч (10 000) возвратно-поступательных циклов каждую секунду.

Имейте в виду, что эти цифры являются приблизительными, поскольку люди с разным химическим составом тела могут реагировать по-разному. Было высказано предположение, что ток через грудную клетку всего 17 мА переменного тока достаточно, чтобы вызвать фибрилляцию у человека при определенных условиях. Большинство наших данных относительно индуцированной фибрилляции получены в результате испытаний на животных.Очевидно, что проводить тесты индуцированной фибрилляции желудочков на людях непрактично, поэтому имеющиеся данные отрывочны. О, и если вам интересно, я понятия не имею, почему женщины, как правило, более восприимчивы к электрическому току, чем мужчины!

Предположим, я положил обе руки на клеммы источника переменного напряжения с частотой 60 Гц (60 циклов или чередований назад и вперед в секунду). Сколько напряжения потребуется в этом чистом, сухом состоянии кожи, чтобы произвести ток в 20 миллиампер (достаточно, чтобы я не мог отпустить источник напряжения)? Мы можем использовать закон Ома (E = IR), чтобы определить это: необходимо ли в этом чистом, сухом состоянии кожи производить ток в 20 миллиампер (достаточно, чтобы я не мог отпустить источник напряжения)? Мы можем использовать закон Ома (E = IR), чтобы определить это:

E = IR

E = (20 мА) (1 МОм)

E = 20 000 вольт или 20 кВ

Имейте в виду, что это «лучший случай» (чистая, сухая кожа) с точки зрения электробезопасности, и что это значение напряжения представляет собой величину, необходимую для индукции столбняка.Чтобы вызвать болезненный шок, потребуется гораздо меньше! Также имейте в виду, что физиологические эффекты любой конкретной силы тока могут значительно отличаться от человека к человеку, и что эти расчеты являются приблизительными оценками только .

Обрызгав пальцы водой, чтобы имитировать пот, я смог измерить сопротивление рук в руках всего 17 000 Ом (17 кОм). Имейте в виду, что это касается только одного пальца каждой руки, касающегося тонкой металлической проволоки. Пересчитав напряжение, необходимое для возникновения тока в 20 мА, мы получим эту цифру:

E = IR

E = (20 мА) (17 кОм)

E = 340 вольт

В этих реальных условиях потребуется всего 340 вольт потенциала от одной моей руки к другой, чтобы вызвать ток 20 миллиампер.Тем не менее, все еще возможно получить смертельный удар от меньшего напряжения, чем это. При условии значительно более низкого сопротивления тела, увеличенного за счет контакта с кольцом (полоса золота, обернутая по окружности пальца, обеспечивает отличную точку контакта для поражения электрическим током) или полный контакт с большим металлическим предметом, таким как труба или металл рукояткой инструмента сопротивление корпуса может упасть до 1000 Ом (1 кОм), что приведет к тому, что даже более низкое напряжение будет представлять потенциальную опасность:

E = IR

E = (20 мА) (1 кОм)

E = 20 вольт

Обратите внимание, что в этом состоянии 20 вольт достаточно, чтобы вызвать ток в 20 миллиампер через человека: достаточно, чтобы вызвать столбняк.Помните, было высказано предположение, что сила тока всего 17 миллиампер может вызвать фибрилляцию желудочков (сердца). При сопротивлении рукопашной в 1000 Ом для создания этого опасного состояния потребуется всего 17 вольт:

E = IR

E = (17 мА) (1 кОм)

E = 17 вольт

Семнадцать вольт – это не очень много для электрических систем. Конечно, это «наихудший» сценарий с напряжением переменного тока 60 Гц и отличной проводимостью тела, но он действительно показывает, насколько низкое напряжение может представлять серьезную угрозу при определенных условиях.

Условия, необходимые для создания сопротивления тела 1000 Ом, также не должны быть такими экстремальными, как то, что было представлено (потная кожа при контакте с золотым кольцом). Сопротивление тела может уменьшаться при приложении напряжения (особенно если столбняк заставляет пострадавшего крепче держать проводник), так что при постоянном напряжении удар может усилиться после первого контакта. То, что начинается как легкий шок – ровно настолько, чтобы «заморозить» жертву, чтобы она не могла отпустить ее, может перерасти в нечто достаточно серьезное, чтобы убить ее, поскольку сопротивление их тела уменьшается, а сила тока соответственно увеличивается.

Research предоставило приблизительный набор цифр для электрического сопротивления точек контакта человека в различных условиях (информацию об источнике этих данных см. В конце главы):

• Провод, касающийся пальцем: от 40 000 Ом до 1 000 000 Ом в сухом состоянии, от 4 000 Ом до 15 000 Ом во влажном состоянии.
• Провод, удерживаемый вручную: от 15 000 Ом до 50 000 Ом в сухом состоянии, от 3 000 Ом до 5 000 Ом во влажном состоянии.
• Металлические плоскогубцы в руке: от 5000 Ом до 10 000 Ом в сухом состоянии, от 1000 Ом до 3000 Ом во влажном состоянии.
• Контакт ладонью: от 3000 Ом до 8000 Ом в сухом состоянии, от 1000 Ом до 2000 Ом во влажном состоянии.
• 1,5-дюймовая металлическая труба, захватываемая одной рукой: от 1000 Ом до 3000 Ом в сухом состоянии, от 500 Ом до 1500 Ом во влажном состоянии.
• 1,5-дюймовая металлическая труба, захватываемая двумя руками: от 500 Ом до 1500 кОм в сухом состоянии, от 250 Ом до 750 Ом во влажном состоянии.
• Рука погружена в токопроводящую жидкость: от 200 Ом до 500 Ом.
• Опора, погруженная в проводящую жидкость: от 100 Ом до 300 Ом.

Обратите внимание на значения сопротивления в двух условиях для металлической трубы диаметром 1,5 дюйма. Сопротивление, измеренное при захвате трубы двумя руками, составляет ровно половину сопротивления при захвате трубы одной рукой.

Двумя руками площадь соприкосновения с телом вдвое больше, чем с одной рукой. Это важный урок: электрическое сопротивление между любыми контактирующими объектами уменьшается с увеличением площади контакта при прочих равных условиях. Когда две руки держат трубку, электроны имеют два параллельных пути, по которым они протекают от трубки к телу (или наоборот).

Как мы увидим в более поздней главе, параллельный путь цепи всегда приводит к меньшему общему сопротивлению, чем любой отдельный путь, рассматриваемый отдельно.

В промышленности 30 вольт обычно считается консервативным пороговым значением для опасного напряжения. Осторожный человек должен рассматривать любое напряжение выше 30 вольт как опасное, не полагаясь на нормальное сопротивление тела для защиты от поражения электрическим током. При этом, по-прежнему, рекомендуется держать руки чистыми и сухими и снимать все металлические украшения при работе с электричеством. Даже при более низком напряжении металлические украшения могут представлять опасность, поскольку проводят ток, достаточный для ожога кожи, при контакте между двумя точками в цепи.Металлические кольца, в частности, были причиной более чем нескольких ожогов пальцев из-за замыкания между точками в низковольтной и сильноточной цепи.

Кроме того, напряжение ниже 30 может быть опасным, если его достаточно, чтобы вызвать неприятное ощущение, которое может привести к рывку и случайному контакту с более высоким напряжением или другой опасностью. Я вспоминаю, как однажды жарким летним днем ​​работал над автомобилем. На мне были шорты, моя голая нога касалась хромового бампера автомобиля, когда я затягивал контакты аккумулятора.Когда я прикоснулся металлическим ключом к положительной (незаземленной) стороне 12-вольтовой батареи, я почувствовал покалывание в том месте, где моя нога касалась бампера. Сочетание плотного контакта с металлом и моей вспотевшей кожи позволило почувствовать шок всего лишь с 12 вольт электрическим потенциалом.

К счастью, ничего страшного не произошло, но если бы двигатель работал и удар ощущался в моей руке, а не в ноге, я мог бы рефлекторно толкнуть руку на пути вращающегося вентилятора или уронить металлический ключ на клеммы аккумулятора ( выдача большого тока через гаечный ключ с большим количеством сопутствующих искр).Это иллюстрирует еще один важный урок, касающийся электробезопасности; этот электрический ток сам по себе может быть косвенной причиной травмы, заставляя вас подпрыгивать или спазмировать части вашего тела в опасную для вас сторону.

Ток, проходящий через человеческое тело, имеет значение, насколько он опасен. Ток будет влиять на все мышцы, находящиеся на его пути, а поскольку мышцы сердца и легких (диафрагмы), вероятно, являются наиболее важными для выживания, пути удара, проходящие через грудную клетку, являются наиболее опасными.Это делает путь электрического тока из рук в руки очень вероятным способом получения травм и смертельного исхода.

Во избежание подобных ситуаций рекомендуется работать с цепями под напряжением, находящимися под напряжением, только одной рукой, а вторую руку держать в кармане, чтобы случайно ни к чему не прикоснуться. Конечно, всегда безопаснее работать в цепи, когда она отключена, но это не всегда практично или возможно. При работе одной рукой, как правило, предпочтение отдается правой руке по двум причинам: большинство людей правши (что обеспечивает дополнительную координацию при работе), а сердце обычно находится слева от центра в грудной полости.

Для левшей этот совет может быть не лучшим. Если такой человек недостаточно скоординирован с правой рукой, он может подвергнуть себя большей опасности, используя ту руку, с которой ему меньше всего комфортно, даже если электрический ток, протекающий через эту руку, может представлять большую опасность для его сердца. Относительная опасность между сотрясением одной рукой или другой, вероятно, меньше, чем опасность работы с менее чем оптимальной координацией, поэтому выбор руки для работы лучше всего оставить на усмотрение человека.

Лучшая защита от ударов цепи под напряжением – это сопротивление, а сопротивление может быть добавлено к телу с помощью изолированных инструментов, перчаток, обуви и другого снаряжения. Ток в цепи является функцией доступного напряжения, деленного на общее сопротивление на пути потока. Как мы рассмотрим более подробно позже в этой книге, сопротивления имеют аддитивный эффект, когда они сложены так, что у электронов есть только один путь:

Теперь мы рассмотрим эквивалентную схему для человека в изолированных перчатках и ботинках:

Поскольку электрический ток должен проходить через чехол и корпус и перчатку, чтобы замкнуть цепь обратно к батарее, общая сумма ( сумма ) этих сопротивлений противодействует потоку электронов в большей степени, чем любое другое. сопротивлений рассматривается индивидуально.

Безопасность – одна из причин, по которой электрические провода обычно покрывают пластиковой или резиновой изоляцией: чтобы значительно увеличить сопротивление между проводником и тем или иным предметом, который может с ним контактировать. К сожалению, было бы непомерно дорого заключать проводники линии электропередачи в достаточную изоляцию, чтобы обеспечить безопасность в случае случайного контакта, поэтому безопасность поддерживается за счет того, что эти линии держат достаточно далеко вне досягаемости, чтобы никто не мог случайно прикоснуться к ним.

Обзор

• Вред для тела зависит от силы электрического тока.Более высокое напряжение позволяет производить более высокие и опасные токи. Сопротивление противостоит току, поэтому высокое сопротивление является хорошей защитой от ударов.
• Обычно считается, что любое напряжение выше 30 может создавать опасные электрические токи.
• Металлические украшения определенно плохо носить при работе с электрическими цепями. Кольца, ремешки для часов, ожерелья, браслеты и другие подобные украшения обеспечивают отличный электрический контакт с вашим телом и сами могут проводить ток, достаточный для возникновения ожогов кожи даже при низком напряжении.
• Низкое напряжение может быть опасным, даже если оно слишком низкое, чтобы напрямую вызвать поражение электрическим током. Их может быть достаточно, чтобы напугать жертву, заставив ее отпрянуть и коснуться чего-то более опасного в непосредственной близости.
• При необходимости работы с цепью под напряжением лучше всего выполнять работу одной рукой, чтобы предотвратить смертельный путь электрического тока из рук в руки (через грудную клетку).

Найти сопротивление человеческого тела?

Проблема 1: Человек касается провода под напряжением 100-ваттной замкнутой цепи.Если напряжение питания составляет 200 вольт, а общий ток, протекающий в цепи (при прикосновении), составляет 0,55 ампер, то найти сопротивление человеческого тела?

Решение: Схема, показанная на схеме, аналогична параллельной резистивной цепи. Нам интересно найти сопротивление человеческого тела. Чтобы упростить эту задачу, нарисуем резистивную цепь данной диаграммы.

Здесь R _B – сопротивление лампы _.
R _H – сопротивление человеческого тела.

Поскольку R _B и R _H подключены параллельно, ток 0,55 будет разделен на две части. Полный ток цепи – это ток, протекающий через R _B и R _H .
Чтобы определить ток через лампочку, сначала нужно рассчитать ее сопротивление (R _B ).
Мощность (P) = В ² / R _B
R _B = V ² / P
R _B = (200 x 200) / 100
R _B = 400 Ом

Следовательно, ток через лампу ( I _B )
I _B = V / R
I _B = 200/400
I _B = 0.5 ампер.

Так как общий ток, протекающий через цепь, составляет 0,55, а ток через лампу составляет 0,5 ампер. Следовательно, ток через тело человека (I _H ) составляет
I _H = 0,55 – 0,5
I _H = 0,05 ампер.

Напряжение на теле человека составляет 200 вольт. Следовательно, сопротивление человеческого тела (R _H ) равно
R _H = V / I (потому что, V = IR)
R _H = 200 / 0,05
R _H = 4000 Ом
Короче, сопротивление человеческого тела 4000 Ом.

Проблема 2: Человек касается токоведущего провода замкнутой цепи. Напряжение питания составляет 220 вольт, а общий ток в цепи (при прикосновении) составляет 0,60 ампер. Если ток, протекающий через лампочку, равен 0,50, то найти сопротивление человеческого тела?

Решение: Эта проблема почти аналогична описанной выше. Решить проще. Рассмотрим R _B – сопротивление лампы, а R _H – сопротивление человеческого тела.

Задано в вопросе
Общий ток цепи (I) = 0,6 А
Ток, протекающий через лампу ( I _B ) = 0,5 А
Напряжение питания (В) = 220 В

Как мы обсуждали в задаче 1 , R _B и R _H соединены параллельно, поэтому ток 0,55 будет разделен на две части. Полный ток цепи – это ток, протекающий через R _B и R _H .

, т.е. общий ток (I) = I _B + I _H
Следовательно,
ток, протекающий через человеческое тело (I _H ), равен
I _H = 0.6 – 0,5
I _H = 0,1 ампер.

Напряжение на теле человека 220 вольт. Следовательно, сопротивление человеческого тела (R _H ) равно
R _H = V / I (потому что, V = IR)
R _H = 220 / 0,1
R _H = 2200 Ом
Короче, сопротивление человеческого тела составляет 2200 Ом.

Какое сопротивление тела человека с головы до ног?

зачем поддерживать Dg PF равным 0,8? Объяснять?

4 ответа

---

срабатывание реле Бухольца трансформатора

7 ответов

---

Почему Скорость двигателя, используемого в лифте, остается постоянной независимо от нагрузки ??

0 ответов

---

в чем разница между распределительным устройством и автоматическими выключателями и есть ли разница между наружным и внутренним распределительным устройством и автоматическими выключателями, и как бы вы провели различие между распределительной станцией и подстанцией и станцией электросети.спасибо

0 ответов ABC,

---

Если в счетчике энергии отсутствует один потенциал, сколько% медленно счетчик энергии?

1 ответов НТПК, СК,

---

---

Что такое точность измерения?

0 ответов

---

если в трехфазной сети напряжение = 440 В, частота = 60 Гц, ток = 400А.
