Катушка Теслы — гениальное изобретение, теория заговора и Тунгусский метеорит
Наверняка вы хотя бы раз краем уха слышали, что существует такая вещь, как ”катушка Теслы”. Кто-то просто не понимает, что это такое, другие думают, что это как-то связано с автомобилями Илона Маска, а третьи предполагают, что это что-то из книги о кройке и шитье. И лишь немногие по-настоящему знают, что это такое, и то, что это изобретение позапрошлого века может перевернуть весь мир энергетики, но до сих пор этого не сделало. Поговаривают, что именно это изобретение гениального Николы Теслы стало причиной ”падения Тунгусского метеорита”. Впрочем, я бы не спешил говорить о том, что катастрофа того времени была рукотворной. Сейчас катушка Теслы известна вам по красочным шоу, которые устраивают в кружках любителей физики. Помните? Там, где молнии бьют между клетками с людьми. Все это поверхностно, но что на самом деле представляет из себя катушка Теслы? Это гениальное изобретение или сплошная ”пыль в глаза”?
Катушка Теслы интереснее, чем может показаться на первый взгляд.
Содержание
- 1 Что такое катушка Теслы
- 2 Катушка Теслы простыми словами
- 3 Для чего нужна катушка Теслы
- 4 Почему никто не развивает катушку Теслы
- 5 Где применяются катушки Теслы
- 6 Тесла и Тунгусский метеорит
- 7 Как сделать катушку Теслы
Что такое катушка Теслы
Сразу скажу, что в описании этого относительно простого прибора есть несколько довольно сложных для неподготовленного человека слов. Они относятся к электрике, и большинство даже если слышало их, то не сразу поймет, что они означают. Поэтому я дам два описания. Одно из них будет обычным, с небольшим уклоном в техническую сторону, в а второе, что называется, на пальцах.
10 доказательств того, что Никола Тесла был богом науки.
Итак, если говорить по науке, то катушка Теслы (или трансформатор Теслы) — это устройство, изобретенное Николой Теслой. Поэтому логично, что ему дали его имя. Более того, на него даже есть патент на имя великого физика.
Он выдан 22 сентября 1896 года. В патенте изобретение называется ”Аппарат для производства электрических токов высокой частоты и потенциала”. На самом деле из этой заявки все должно быть понятно. Это прибор, который является резонансным трансформатором, производящим высокое напряжение высокой частоты.
Гениальный изобретатель не просто придумал катушку своего имени, но и запатентовал ее.
В основе работы приборы лежат резонансные стоячие электромагнитные волны. Сейчас поймете, как это!
У прибора есть две проводниковые катушки — первичная и вторичная. В первичной обмотке как правило небольшое количество витков. Вместе с ней идут конденсатор и искровой промежуток. Эта часть прибора обязательно должна быть заземлена.
Вторичная обмотка — это прямая катушка провода. Когда частоты колебания колебательного контура первичной обмотки совпадают с собственными колебаниями стоячих волн вторичной обмотки возникает резонанс и стоячая электромагнитная волна.
В итоге между концами катушки появляется высокое переменное напряжение.

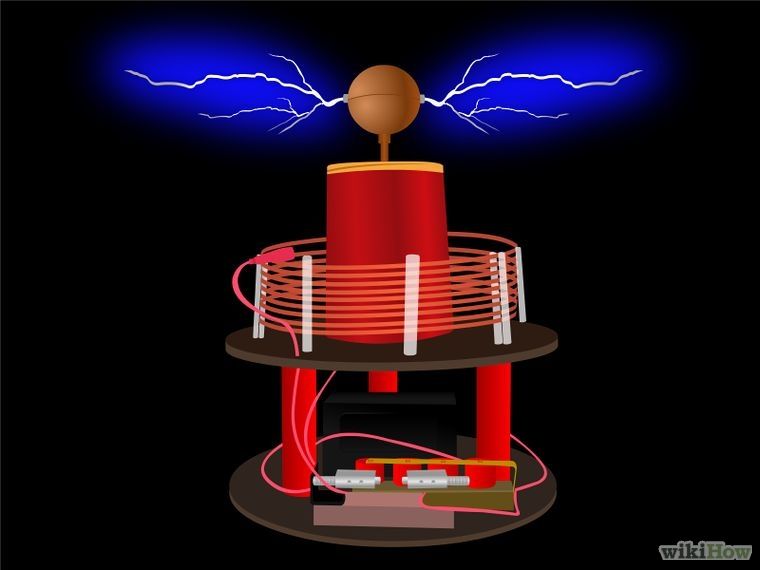

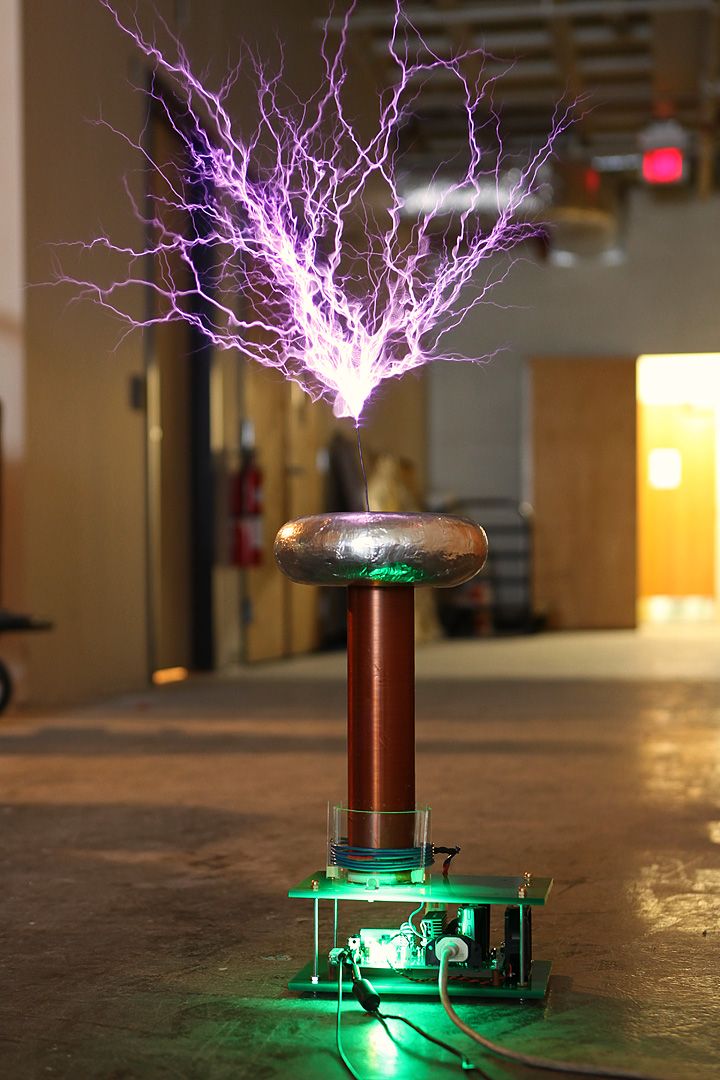

Упрощенно катушка Теслы выглядит так.
На самом деле все довольно просто, если понимать принцип действия законов физики, на которых основана работа прибора, но вот, как и обещал, более простое объяснение.
Катушка Теслы простыми словами
Представьте себе маятник с тяжелым грузом. Если вводить его в движение, толкая в какой-то определенный момент в одной точке, то амплитуда будет расти по мере увеличения усилия. Но если найти точку, в которой движение будет входить в резонанс, то амплитуда будет расти многократно. В случае с маятником она ограничена параметрами подвеса, но если мы говорим о напряжении, то расти оно может чуть ли не бесконечно. В обычных условиях наблюдается рост напряжения в десятки и даже сотни раз, достигая миллионов вольт даже в далеко не самых мощных приборах.
На Марсе есть электричество, но откуда оно берется?
Пример простого объяснения знаком нам всем с детства.
Помните, когда мы раскачивали кого-то на качелях? Так вот, мы же толкали качели в той точке, в которой они максимально быстро разгонялись вниз. Это и есть грубое, но в целом верное объяснение резонанса, который используется в катушке Теслы.
Резонанс может делать великие вещи. В том числе и с электричеством.
В качестве основных элементов сам Никола Тесла использовал конденсатор, который подключался к источнику питания. Именно он и питал первичную обмотку, от которой возникал резонанс во вторичной. Важно было только правильно подобрать частоту тока ”на входе” и материал для вторичной обмотки. Если они не будут соответствовать друг другу, то роста напряжения не будет вовсе или он будет крайне незначительным.
Для чего нужна катушка Теслы
К визуальным эффектам мы еще вернемся, так как они являются только иллюстрацией работы прибора, а изначально он создавался для того, чтобы передавать электрическую энергию на расстояние без проводов. Именно этим и занимался один из самых загадочных ученых в истории.
Из-за чего бьет молния и как она появляется
Это не является секретной информацией и встречается в различных документах того времени. Суть в том, что если установить в нескольких километрах друг от друга достаточно мощные катушки Теслы, они смогут передавать энергию и решать многие проблемы, а увеличение напряжения и частоты почти из ничего может позволить решить многие энергетические проблемы.
Потенциально катушка Теслы может передавать энергию на большие расстояния.
Учитывая некоторые свойства прибора, он может даже опровергать ряд доказательств того, что создание вечного двигателя невозможно. Я уже рассказывал, как и кто пытался его создать, но в некотором роде именно катушка Теслы при определенных условиях могла бы стать одним из его компонентов.
Присоединяйтесь к нам в Telegram!
Почему никто не развивает катушку Теслы
Сказать, что кто-то всерьез занимается вопросом развития технологии, нельзя. Может быть она не так привлекательна в промышленном применении, а может быть она нужна только военным.
Точного ответа на этот вопрос нет, но именно военные много работают в этом направлении.
Все просто! Если как следует ”раскочегарить” катушку Теслы, она может спалить всю электронику на очень большом расстоянии. Даже простейшие макеты, которые делаются в домашних условиях, могут вывести из строя домашние бытовые приборы, что уже говорит о действительно мощных установках.
Причин, по которым катушки Тесла развиваются недостаточно эффективно много — от недостаточно востребованности до секретности и опасности.
Реальное применение катушки Теслы находят только в шоу, которые основаны на электрических спецэффектах. Считается, что их использование безопасно для человека, но при этом оно позволяет создавать красочные фиолетовые молнии, которые можно видеть буквально перед собой. Это очень эффектно и заставляет многих детей увлечься наукой.
Где применяются катушки Теслы
Сами катушки или их действие применяется в некоторых сферах жизни. Кроме комнат, описанных выше, созданные молнии высокого напряжения могут применяться в красочных лампах, которые можно трогать рукой, и разряд будет стремиться к ней.
Интересные и малоизвестные факты о молниях
Созданные молнии могут показать, где есть повреждение вакуумной системы — они всегда стремятся к месту нарушения герметичности. Эффект находит место даже в косметологии. Дело в том, что параметры тока в катушке Теслы относительно безопасны для человека и лишь ходят по поверхности кожи, слега ”пробирая” ее изнутри. Приборы, основанные на таком эффекте, позволяют стимулировать и тонизировать кожу, решая некоторые проблемы с венами, морщинами и другими неприятными изменениями. Но пользоваться такими приборами должен профессионал, так как полностью безопасными назвать их нельзя.
Катушки Теслы применяются даже в косметологии.
Тесла и Тунгусский метеорит
Про Тунгусский метеорит сказано более чем много, и я сейчас не буду подробно пересказывать историю этого происшествия. Скажу только, что не все верят в метеорит, природное явление, крушение инопланетного корабля, столкновение с Землей миниатюрной черной дыры (есть и такая версия) или испытание какого-то оружия.
Многие уверены, что катастрофа была связана именно с попыткой Николы Теслы передать энергию на большое расстояние.
Лично я к этой версии отношусь довольно скептически, но если ученый смог создать прибор, который мог сотворить такое, то только представьте, какой потенциал имели созданные им технологии, которые мы сейчас используем для развлечения.

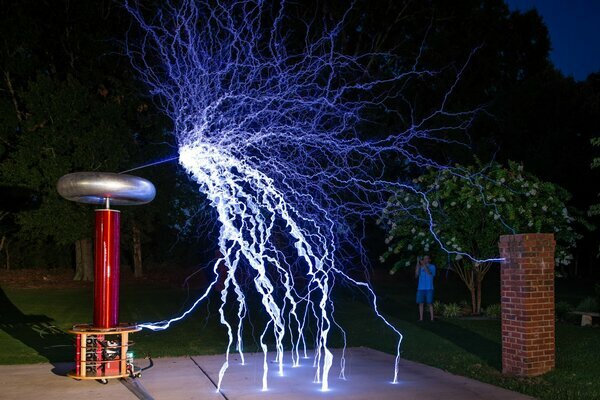

Катушка Теслы несет в себе не только красоту, но и опасность.
Прямых доказательств или явных опровержений виновности Николы Теслы во взрыве в Сибири нет. Поэтому оставим версию конспирологами или простым людям для развития фантазии.
Что вызывает статическое электричество.
Как сделать катушку Теслы
На самом деле было несколько некорректно расписывать, как сделать такой прибор дома самостоятельно, так как он может быть очень опасен как для людей, так и для домашней техники. Достаточно просто знать, что это возможно и на YouTube полно роликов о том, как приобщиться к этому явлению.
Добавлю только, что для создания миниатюрной катушки достаточно обзавестись несколькими вещами, которые можно найти в гараже более-менее запасливого ”самоделкина”.

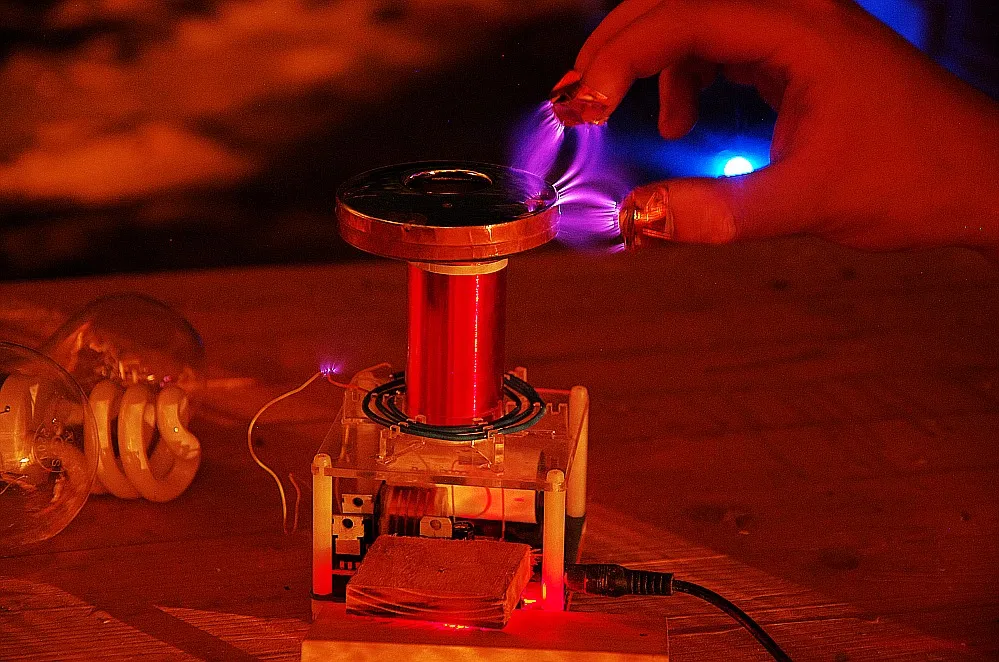

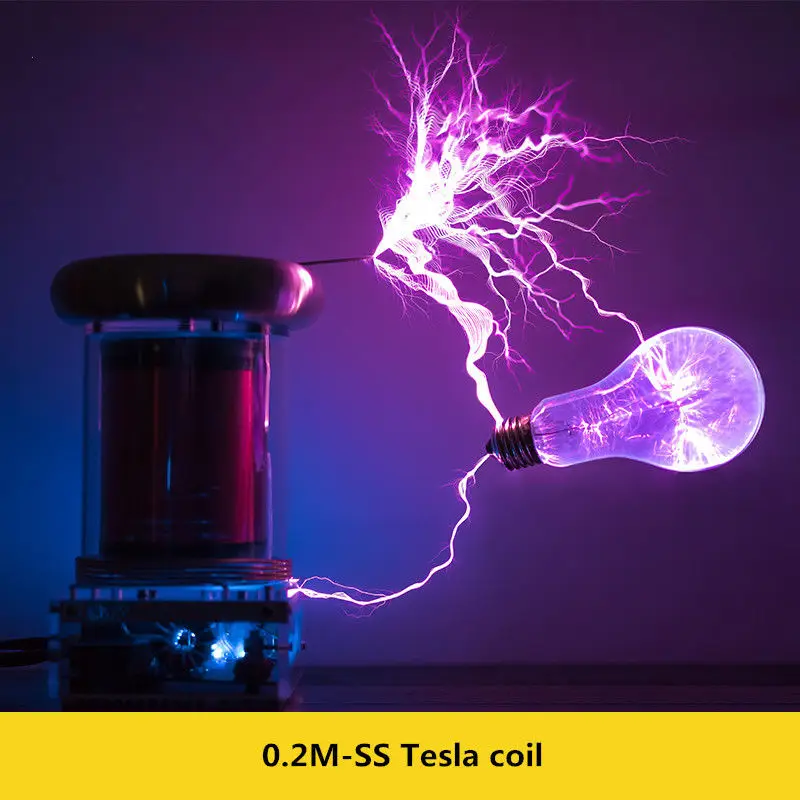

Сделанная в домашних условиях катушка Теслы может даже зажигать лампочки рядом с ней.
По сути вам понадобится только источник питания, небольшой конденсатор, маленькая катушка проводника для первичной обмотки, пара сотен метров тонкой медной эмалированной проволоки для вторичной обмотки, диэлектрическая труба для ее намотки и все.
Если вы решили сделать что-то подобное, то в каждом ролике более точно расскажут, что нужно для эксперимента. Но помните, что без специальной подготовки это может быть смертельно опасно.
