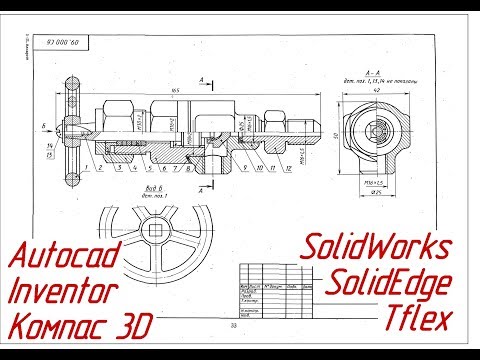

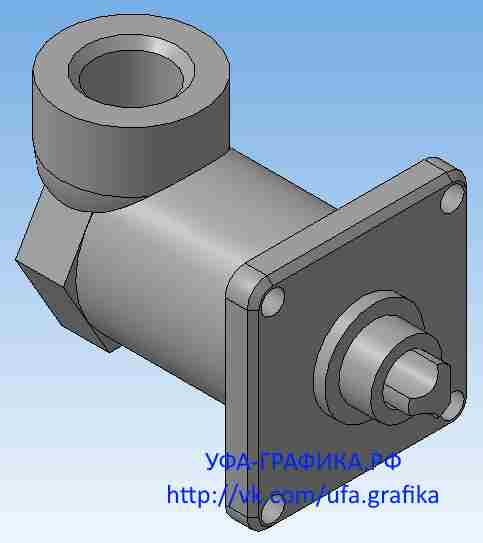

09.000 Пневмоаппарат клапанный – сборочный чертеж и чертежи деталей на изделие
Содержание работы:
- Сборочный чертеж изделия “09.000 Пневмоаппарат клапанный”;
- Спецификация;
- Чертежи деталей “09.001 Маховик”, “09.002 Шпиндель”, “09.004 Гайка накидная”, “09.006 Крышка”, “09.009 Клапан”, “09.011 Корпус”, “09.012 Штуцер”.
Файлы в архиве:
- 09.000 СБ Пневмоаппарат клапанный.cdw (формат программы Компас 3D 13)
- 09.000 СП Пневмоаппарат клапанный.spw (формат программы Компас 3D 13)
- 09.000 СБ Пневмоаппарат клапанный.dwg (формат программы Autocad 2008)
- 09.000 СП Пневмоаппарат клапанный.dwg (формат программы Autocad 2008)
- 09.000 СБ Пневмоаппарат клапанный.pdf
- 09.000 СП Пневмоаппарат клапанный.pdf
- 09.001 Маховик.cdw (формат программы Компас 3D 13)
- 09.001 Маховик.dwg (формат программы Autocad 2008)
- 09.001 Маховик.pdf
- 09.002 Шпиндель.cdw (формат программы Компас 3D 13)
- 09.
002 Шпиндель.dwg (формат программы Autocad 2008) - 09.002 Шпиндель.pdf
- 09.004 Гайка накидная.cdw (формат программы Компас 3D 13)
- 09.004 Гайка накидная.dwg (формат программы Autocad 2008)
- 09.004 Гайка накидная.pdf
- 09.006 Крышка.cdw (формат программы Компас 3D 13)
- 09.006 Крышка.dwg (формат программы Autocad 2008)
- 09.006 Крышка.pdf
- 09.009 Клапан.cdw (формат программы Компас 3D 13)
- 09.009 Клапан.dwg (формат программы Autocad 2008)
- 09.009 Клапан.pdf
- 09.011 Корпус.cdw (формат программы Компас 3D 13)
- 09.011 Корпус.dwg (формат программы Autocad 2008)
- 09.011 Корпус.pdf
- 09.012 Штуцер.cdw (формат программы Компас 3D 13)
- 09.012 Штуцер.dwg (формат программы Autocad 2008)
- 09.012 Штуцер.pdf
002 Шпиндель.dwg (формат программы Autocad 2008)Описание изделия:
Клапанный пневмоаппарат предназначен для перекрытия трубопроводов и регулирования подачи газа. Шпиндель, двигаясь по резьбе в крышке корпуса, передает движение клапану, который перекрывает входное отверстие.
Плотность соединения крышки с корпусом обеспечивается прокладкой, а шпинделя и крышки — сальниковым устройством. Соединение клапана и шпинделя выполнено с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия, а также свободно вращаться относительно шпинделя, что предохраняет от износа рабочие конические поверхности клапана и корпуса.
Ваше имя:
Ваш отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!
Рейтинг Плохо Хорошо

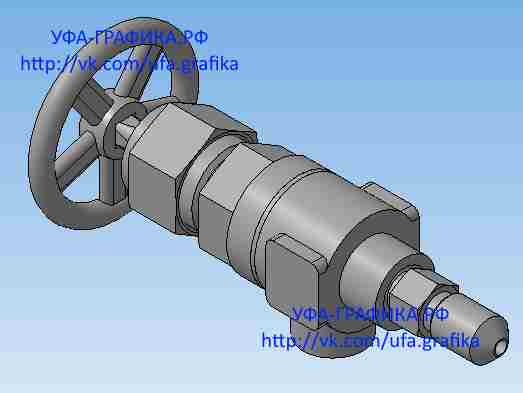

18 Пневмоаппарат клапанный
Клапанный пневмоаппарат предназначен для перекрытия трубопроводов.
Клапан завальцован в шпиндель с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия и свободно вращаться относительно шпинделя. Это предохраняет рабочую коническую поверхность от быстрого разрушения. Выходной конец шпинделя уплотняется сальниковым устройством.
Сортировка: По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А – Я)Модель (Я – А)
Показать: 15255075100
18.000 – Пневмоаппарат клапанный
Модель сборки. Спецификация. Модели деталей. Чертежи. Версия программы Компас 16.Файл сборки:18.000 ..
$16.00
18.000 – Пневмоаппарат клапанный – чертеж
В архиве находится файл чертежа.
Версия программы Компас 16.18.000 – Пневмоаппарат клапанный – черте..
$4.00
18.001 – Корпус
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:18.001 – Корпус.cdwФайл модели:18.00..
$2.00
18.001 – Корпус – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.18.001 – Корпус – чертеж.cdw..
$1.00
18.002 – Клапан
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:18.002 – Клапан.cdwФайл модели:18.00..
$2.00
18.002 – Клапан – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.18.002 – Клапан – чертеж.cdw..
$1.00
18.003 – Шпиндель
Чертеж и модель детали. Версия программы Компас 16.
$2.00
18.003 – Шпиндель – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.18.003 – Шпиндель – чертеж.cdw..
$1.00
18.004 – Кольцо сальника
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:18.004 – Кольцо сальника.cdwФайл мод..
$2.00
18.004 – Кольцо сальника – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.18.004 – Кольцо сальника – чертеж.cdw..
$1.00
18.005 – Втулка сальника
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:18.005 – Втулка сальника.cdwФайл мод..
$2.00
18.005 – Втулка сальника – чертеж
В архиве находится файл чертежа.
$1.00
18.006 – Гайка накидная
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:18.006 – Гайка накидная.cdwФайл моде..
$2.00
18.006 – Гайка накидная – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.18.006 – Гайка накидная – чертеж.cdw..
$1.00
18.007 – Маховичок
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:18.007 – Маховичок.cdwФайл модели:18..
$2.00
Показано с 1 по 15 из 16 (всего 2 страниц)
Общие типы пневматических клапанов
Пневматические клапаны — это один из множества компонентов, отвечающих за регулирование давления, скорости и количества воздуха, проходящего через пневматическую систему.
Пневматические системы, которые зависят от силы сжатого воздуха для передачи мощности, можно найти в бесчисленных промышленных приложениях управления потоками, от пневматических электроинструментов до дизельных двигателей. В зависимости от других компонентов в данном приложении и типа используемой пневматической системы в основе устройства может находиться один из нескольких типов пневматических регулирующих клапанов.
В этой статье будут рассмотрены распространенные типы пневматических клапанов, которые используются в промышленности, а также предоставлена информация о конфигурациях и основных характеристиках, связанных с этими устройствами. Чтобы узнать больше о других типах клапанов, см. наше соответствующее руководство по типам клапанов. Чтобы понять, что такое пневматические приводы, ознакомьтесь с нашим руководством по пневматическим приводам.
Пневматический клапан Используйте контекст
Термин «пневматический клапан» обычно используется в двух различных контекстах, которые требуют некоторого пояснения.
Во втором контексте воздух используется в качестве механизма управления клапаном, но среда, протекающая через порты клапана, не является воздухом, возможно, водой, маслом или какой-либо другой жидкостью.
В этом контексте пневматический воздушный клапан обеспечивает управление потоком в клапане, но управляемая жидкость не является воздухом. Воздух служит управляющей средой, проходя через пневматический привод, чтобы открывать, закрывать или модулировать поток по мере необходимости. Поэтому эти клапаны иногда называют клапанами с пневматическим приводом.
Подводя итог, в первом контексте воздух контролируется, но он может или не может управлять механизмом управления клапана. Во втором контексте контролируется нечто иное, чем воздух, но механизмом управления является воздух. Различие между этими двумя общими контекстами поможет лучше понять пневматические клапаны и их использование. Приведенные ниже типы пневматических клапанов обычно относятся к первому контексту.
Типы пневматических клапанов
Пневматические клапаны, также называемые направляющими клапанами, могут быть классифицированы с использованием нескольких различных подходов, включая:
количество входных и выходных портов, которыми они располагают
количество путей потока или доступных положений переключения
механизм, который используется для открытия или закрытия портов
положение клапана в незадействованном состоянии
Функциональные направляющие регулирующие клапаны, которые одновременно контролируют направление воздушного потока или препятствуют потоку, представляют собой большой класс пневматических клапанов, который включает в себя несколько вариантов.
Эти устройства могут использоваться в гидравлической системе по-разному, например, для подключения или отключения основного источника сжатого воздуха от системы или для выдвижения или втягивания воздушных цилиндров, которые движутся как часть машины или процесса, для которого пневматическая система была предназначена. созданный.
Имея это в виду, мы можем обозначить основные типы пневматических клапанов следующим образом:
Пневматические клапаны двухстороннего действия
Трехходовые пневмораспределители
Четырехходовые пневматические распределители
Пневматические клапаны со смещением пружины
Пневматические клапаны с двухходовым управлением
Двухходовой клапан пропускает воздух в двух направлениях через два порта, которые могут быть открытыми или закрытыми.
Если порты клапана закрыты, воздух не может проходить через клапан. Если порты открыты, воздух может двигаться из первого порта через клапан и через второй порт или в обратном направлении.
Пневматические клапаны трехходового направления
Трехходовой регулирующий клапанИзображение предоставлено: Baelz NA
Направленный трехходовой клапан управления воздухом имеет три входа, каждый из которых служит для разных целей. Первый порт используется для подключения клапана к приводу или другому устройству. Второй порт подключен к воздушному потоку. Третий порт используется как выход выхлопа. Когда первый и второй порты открыты, а третий закрыт, воздух проходит через клапан к устройству. Когда первый и третий порты открыты, а второй порт закрыт, привод может выпускать выхлоп. Трехходовые клапаны часто соединяются с приводами в цилиндрах или используются попарно и соединяются с цилиндрами двойного действия.
Четырехходовые пневматические клапаны
Четырехходовой направляющий клапан имеет четыре отдельных порта, два из которых соединяются с исполнительными механизмами, один подключается к потоку сжатого воздуха, а третий служит выпускным каналом.
Они являются одними из наиболее распространенных типов клапанов в пневматических системах, потому что четыре различных пути позволяют клапану эффективно реверсировать движение двигателя или базового цилиндра. К четырехходовому клапану иногда добавляют дополнительный порт, что делает его пятиходовым четырехходовым клапаном. Четырехходовой клапан с дополнительным портом часто используется для обеспечения двойного давления, что означает, что клапан может подавать один из двух видов давления и переключаться между ними в зависимости от требований приложения. В качестве альтернативы клапан может использовать другой порт в качестве вторичного выпускного порта.
Пневматические клапаны со смещением пружины
Этот тип классификации пневматических клапанов относится к способу переключения направления потока воздуха. Например, в двухходовом распределителе клапан либо открыт (поток воздуха разрешен), либо закрыт (поток воздуха запрещен). Для того чтобы каждый порт принял открытое или закрытое положение, привод перемещает золотник клапана в нужное положение.
Чтобы освободить золотник клапана и вернуть пневматический клапан в прежнее положение, пружина освобождает золотник. Двухходовой распределитель, работающий таким образом, также называется клапаном со смещением пружины.
Обозначения и конфигурации пневматических клапанов
В широкой классификации пневматических клапанов, таких как двухходовые, трехходовые и четырехходовые, существуют различные комбинации конфигураций клапанов, которые отражают параметры, определенные ранее, а именно порты, положения переключения и неактивированное состояние (его открытое или закрытое положение по умолчанию). При определении этих конфигураций обычно используется стандартизированная система нумерации, включающая два числа, разделенных косой чертой (/). Первое число — это количество портов в клапане, а второе число — количество положений переключения.
Например, 2/2-ходовой пневматический клапан — это клапан с двумя положениями переключения и двумя портами.
3/2-ходовой клапан представляет собой двухпозиционный клапан с тремя портами. В более широком смысле 4/2-ходовой клапан представляет собой клапан с двумя положениями переключения и четырьмя портами; 5/2-ходовой клапан имеет два положения переключения и пять портов.
В рамках этих опций также существует вопрос о неактивированном состоянии, которое относится к управлению потоком. 2/2-ходовой клапан может быть доступен в нормально закрытом положении, что означает, что, когда он не приводится в действие, клапан закрыт и не пропускает воздух между портами. Чтобы открыть клапан, необходимо срабатывание.
В нормально открытом клапане верно обратное – без срабатывания клапан пропускает воздух, требуя срабатывания для закрытия клапана.
В трехходовых клапанах одно отверстие всегда открыто. В таких случаях закрытое состояние покоя обычно приводит к блокировке порта воздушного потока, поэтому воздух не движется, пока устройство не будет включено.
Например, пятиходовой трехпозиционный клапан может иметь порт 1 в качестве входа давления, порты 2 и 4 в качестве рабочих портов и порты 3 и 5 в качестве выпускных портов.
Наиболее часто используемые конфигурации пневматических клапанов включают 5/3, 5/2, 4/2, 3/2 и 2/2.
Пневматические клапаны могут иметь пружинное смещение или фиксацию. В клапанах с пружинным смещением (как описано выше) клапан возвращается в исходное состояние или состояние, когда прекращается любое срабатывание. В клапанах с фиксацией клапан остается в последнем активированном положении до тех пор, пока он снова не будет переключен оператором.
Технические характеристики пневматического клапана Существуют спецификации для пневматических клапанов, некоторые основные из которых приведены ниже. Эти параметры предназначены для общего ознакомления, и читатель должен знать, что отдельные производители и поставщики клапанов могут по-разному характеризовать свои клапаны.
Кроме того, точные характеристики будут зависеть от нескольких факторов, таких как конструкция коллектора, желаемое расположение портов и приводной механизм клапана.
Рабочее давление или диапазон давлений — величина давления или диапазон давлений (например, в фунтах на кв. дюйм, барах или Па), на которые рассчитан клапан.
Рабочая среда – типы сред, которыми клапан может безопасно управлять. В большинстве случаев это будет сжатый воздух.
Пропускная способность или коэффициент расхода — мера способности клапана перемещать или пропускать через него воздух, при этом коэффициент расхода (Cv) представляет собой константу пропорциональности между расходом и перепадом давления.
Частота циклов – максимальное количество циклов клапана, при котором клапан может работать в единицу времени.
Время отклика — время, необходимое клапану для переключения состояний или положений после срабатывания.
Размер порта — параметры физического размера, определяющие размеры порта клапана и тип резьбы.
Номинальное напряжение катушки — для клапанов с электрическим приводом, мера максимального напряжения, которое может поддерживаться катушкой срабатывания, и может быть выражено в вольтах постоянного и переменного тока.
Сводка
В этой статье представлен обзор распространенных типов пневматических клапанов, их конфигураций и основных характеристик, определяющих эти клапаны. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг.
