Топ 10 новинок для мейкера в КОМПАС-3D v21 Home

В начале сентября мы выпустили новую версию системы КОМПАС-3D Home для любительского 3D-моделирования и домашнего использования. Мейкерам, 3D-печатникам, домашним мастерам и блогерам доступны все возможности профессиональной САПР.

Что же нового появилось в КОМПАС-3D v21 Home?

Всего в новой версии более 100 новинок функционала, в этой статье мы собрали для вас десять наиболее интересных для мейкеров и 3D-печатников и расположили их в порядке возрастания интереса именно для 3D-печати.

10 место. Новое отображение параметрических ограничений

Работа с ограничениями в графических документах и эскизах стала более удобной:

информация об ограничениях, наложенных на объекты, теперь представлена в графической области намного нагляднее, чем раньше, особенно в случаях связи объекта с другими объектами (например, параллельность, равенство длин) и наличия у объекта нескольких однотипных ограничений,
сведения об имеющихся у объекта ограничениях автоматически отображаются в графической области при выделении этого объекта,
выбор ограничений для удаления и само удаление возможны непосредственно в графической области, без обращения к Панели параметров,
команда Ограничения объекта позволяет не только просмотреть и удалить ограничения объекта, но и наложить на него новые ограничения, при этом доступны лишь такие ограничения, которые могут быть наложены на объект данного типа.

9 место. Сохранение исходных тел в булевой операции

При выполнении булевой операции доступно создание копий участвующих в ней тел. Таким образом, в модели можно получить результат булевой операции и сохранить геометрию исходных тел.

8 место. Диапазон значений для сопряжения На расстоянии

Доработано сопряжение На расстоянии: при его наложении можно задать не только конкретное значение расстояния между объектами, но и диапазон, в котором это значение может находиться.

7 место. Импорт OBJ-файлов

Небольшая, но важная доработка. Появилась возможность прямого чтения моделей формата OBJ, больше не нужно искать сторонние конвертеры для этих целей.

6 место. Открытие файлов других CAD

Теперь КОМПАС-3D Home читает модели из проприетарных форматов, т.е. форматов моделей других CAD-систем: NX, Creo, SolidWorks, Inventor, Catia, SolidEdge. В том числе такие модели можно вставлять в сборку КОМПАС-3D в качестве компонентов.

5 Место. Автомасштабирование эскиза по первому размеру

После простановки первого ассоциативного размера (любого, кроме углового) в первом из имеющихся в модели эскизов все контуры в этом эскизе автоматически масштабируются с коэффициентом, равным отношению заданного значения размера к исходному. Благодаря этому можно строить эскиз приблизительно, а затем уменьшить или увеличить его целиком, проставив один размер (ранее размер воздействовал лишь на «свой» объект или объекты, из-за чего эскиз мог сильно деформироваться). При простановке последующих размеров в первом эскизе, а также размеров в остальных эскизах масштабирование не производится.

4 место. Хранение параметров новых документов в шаблонах

Параметры новых документов теперь хранятся в шаблонах документов соответствующих типов.

Чтобы создать шаблон документа, выполните следующие действия.

Создайте документ нужного типа.
Оформите и настройте его требуемым образом.
Вызовите диалог записи файла в виде шаблона: команда Файл — Сохранить как шаблон…

При сохранении документа в виде шаблона в диалоге записи файла появляется опция Использовать по умолчанию. Она позволяет задать сохраняемый шаблон для создания новых документов соответствующего типа.

Вкладка Новые документы настроечного диалога упразднена. Для изменения какого-либо параметра объекта или документа в целом необходимо изменить этот параметр в файле шаблона документа соответствующего типа.

В меню Файл добавлена команда сохранения документа в виде шаблона. Введена цветовая индикация работы с файлом шаблона.

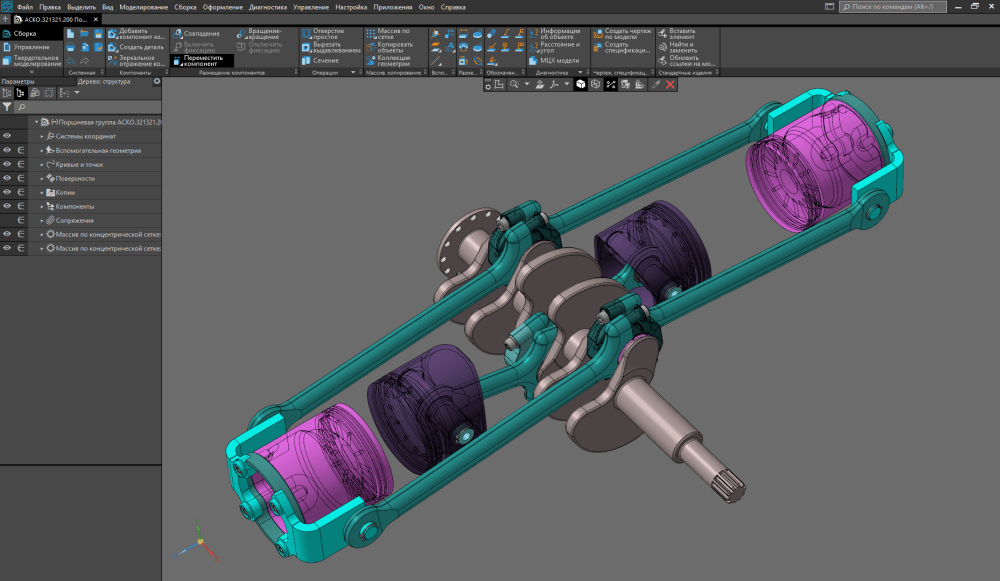

3 место. Подвижные подсборки

В сборке можно сделать подсборку любого уровня подвижной, т.е. разрешить взаимное перемещение ее компонентов. Ранее в сборке можно было перемещать подсборку целиком, но не компоненты внутри нее. При перемещении компонентов подвижной подсборки учитываются не только сопряжения, связывающие компоненты подсборки друг с другом, но и сопряжения, связывающие их с остальными компонентами сборки. То есть, с помощью сопряжений подсборки могут быть размещены так, что их конструктивно подвижные части займут в сборке положение, отличное от положения в файле-источнике подсборки. За счет подвижности компонентов внутри подсборок упрощается процесс создания сборочной модели (придания ее частям нужного положения, сопряжения со смежными компонентами), а также появляется возможность имитировать работу проектируемого механизма с целью контроля или демонстрации.

2 место. Полигональный объект

Для представления в КОМПАС-3D исходных триангуляционных/тесселяционных данных (сканирование и т.д.) теперь используется специальный полигональный объект. Работа с таким объектом требует намного меньше ресурсов компьютера по сравнению с точной геометрией, применявшейся для представления этих данных ранее:

импорт из файлов форматов STL и JT происходит быстрее и потребляет меньше оперативной памяти,

ускоряются сдвиг и поворот при работе с моделью,
файл модели имеет меньший объем.

Таким образом, теперь можно быстро импортировать результаты сканирования, хранящиеся в STL-файле, и использовать полученные полигональные объекты как окружение при создании новой модели. Доступна привязка к вершинам полигонального объекта при выполнении измерений и простановке размеров. Полигональный объект можно получить не только путем чтения из форматов STL и JT, но и путем преобразования тела или поверхности. При необходимости полигональный объект можно преобразовать в точную геометрию — тело или поверхность.

1 место. Сохранение пользовательских параметров экспорта в Stl

Этого давно ждали многие — теперь вы можете один раз создать шаблон для экспорта в Stl и другие форматы и не задавать настройки при каждом сохранении заново!

Появилась возможность сохранения в файл и чтения из файла параметров экспорта в форматы STL, JT, STEP и параметров импорта из форматов JT, STEP. Таким образом, однажды сделанную настройку экспорта или импорта можно использовать повторно или передать на другое рабочее место.

Вы можете создать собственную конфигурацию параметров сохранения (Файл — Сохранить как… – Stl — Сохранить с параметрами). Как только вы ее создадите, вам больше не потребуется настраивать параметры сохранения — сохранение в STL по умолчанию будет с вашими настройками.

Если вы захотите сменить конфигурацию или создать новую, воспользуйтесь командой Файл — Сохранить как… – Stl — Сохранить с параметрами. Эти параметры применяются также для документов, импортируемых/экспортируемых без выполнения настройки.

Также расширен диапазон линейного отклонения для полигонального экспорта

Максимальное линейное отклонение, которое можно задать при настройке экспорта в форматы STL, JT, VRML, увеличено до 30 мм. Это сделано для упрощения работы с моделями объектов с большими габаритами, например, со зданиями.

Это не все новинки КОМПАС-3D v21 Home, которые мы для вас приготовили. Можете посмотреть больше новинок здесь или в файле RelNotes.pdf, в папке с установленной программой.

Попробовать КОМПАС-3D v21 Home:

https://kompas.ru/kompas-3d-home/download/

Наш ВК

Тема обсуждений по 3D-печати в ВК

Наш чат в Телеграм

Наш TikTok

САПР КОМПАС-3D.

Возможности и комплекты расширения. Модули КОМПАС-3D

Возможности САПР КОМПАС-3D

Сложные инженерные расчеты и анализ

КОМПАС-3D позволяет выполнять следующие инженерные расчеты:

расчет массо-центровочных характеристик (2D/3D)
расчет пружин и механических передач (2D/3D)
динамический анализ поведения механизмов (3D)
экспресс-анализ прочности (3D)
топологическая оптимизация изделия (3D)
геометрическая оптимизация (3D)
анализ течения жидкости и газа (3D)
анализ теплопроводности и естественной конвекции (3D)
расчет размерных цепей (2D)

Обмен данными с другими САПР

Возможности КОМПАС-3D по обмену информацией с другими CAD-системами:

экспорт и импорт (с последующим редактированием) 3D-геометрии и данных о модели через форматы STEP, ACIS, IGES, Parasolid и др. ;
экспорт и импорт (с последующим редактированием) 2D-геометрии через форматы DWG и DXF;
прямой импорт (с последующим редактированием) файлов наиболее распространенных CAD-систем (PTC Creo, SolidWorks, Autodesk Inventor, Solid Edge, NX, Catia).

Поддержка ГОСТ 2.052-2015 «Электронная модель изделия»

КОМПАС-3D содержит инструменты создания в 3D-модели необходимых и достаточных данных для ее производства: размеры, элементы обозначения (осевые линии, резьбы, базы, допуски форм и т. д.), технические требования, неуказанная шероховатость. Это значит, что КОМПАС-3D уже сейчас позволяет отказаться от электронных чертежей изделия.

Качественное оформление конструкторской и проектной документации

Одно из главных преимуществ КОМПАС-3D — оформление документации в полном соответствии с правилами ЕСКД или СПДС. Это подтверждают пользователи других CAD-систем, выполняя 3D-модели изделий в своей САПР, а чертежи, спецификации, схемы, ведомости — в КОМПАС-3D.

Поиск и исправление ошибок в чертежах и 3D-моделях

КОМПАС-3D позволяет осуществлять проверку документов на соответствие стандартам оформления по ЕСКД (например, размещение текста или допустимое расстояние между размерными линиями), а также проверку моделей на технологичность (например, расположение отверстий или разрешенные значения шероховатости).

Всего доступно около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.

КОМПАС-3D поддерживает различные виды моделирования

твердотельное
поверхностное
листовое
объектное

Работа с большими сборками

Создавать изделия любой сложности стало возможным, благодаря реализованной в 2018 году концепции быстродействия КОМПАС-3D. Однако работы над производительностью системы продолжаются и по сей день, поэтому каждая новая версия будет быстрее предыдущей. На данный момент ускорено около 40 процессов, внедрены специальные приёмы работы с большими сборками, используются необходимые ресурсы аппаратной части (процессоров, видеокарт).

Объектное моделирование

Функциональность любого программного продукта направлена на автоматизацию и выполнение какой-либо задачи за минимальное время. В КОМПАС-3D спроектировать изделие быстрее можно с помощью объектного моделирования, при котором составные части изделия создаются не с помощью эскизов и формообразующих операций, а с помощью готовых типовых «объектов». К таким объектам в КОМПАС-3D относятся крепёжные элементы, пружины, валы, механические передачи, трубопроводы, металлоконструкции, электрические провода и многое другое.

Методики проектирования

КОМПАС-3D поддерживает несколько методик проектирования изделия. Наиболее перспективная с точки зрения скорости — методика нисходящего проектирования (МНП или «сверху-вниз»). Она заключается в проектировании, начиная с уровня головной сборки и заканчивая уровнем деталей. Применение МНП обеспечивает параллельную разработку составных частей изделия несколькими исполнителями, а также существенно сокращает время на внесение изменений в проект с помощью управления компоновкой изделия.

Интеграция с системами управления жизненным циклом изделия

После завершения проектирования жизненный цикл изделия (ЖЦИ) продолжается этапами технологической подготовки производства, испытания, изготовления, эксплуатации изделия и т. д. Для автоматизации этих этапов необходима система управления ЖЦИ, система PLM-класса. КОМПАС-3D содержит необходимые инструменты для встраивания (интеграции) в любые существующие PLM-среды.
