Компас инструкция по применению: Как правильно пользоваться компасом? Правила ориентирования на местности

Инструкция по использованию компаса. Как правильно пользоваться компасом в лесу без карты

Как правильно пользоваться компасом и зачем это нам нужно? Познать неизведанное. Такое желание есть в глубине каждого. Вокруг огромные просторы восхитительной, поражающей воображение природы. Хочется вскарабкаться на вершину Эльбруса или Белухи, пройти сквозь зеленые Африканские или Южно-Американские леса, устроить ночлег на просторах чудесной Карелии. Все это более чем осуществимо. Необходимо обладать всего лишь одним навыком — ориентацией на местности.

Для начала выберите компас, который будет пригоден для использования и ни за что не подведет вас в любой ситуации. Стоит отметить, что механизмы внутри рукояти ножа или часов бессмысленны. Металл и другие возможные материалы, которыми будет окружен компас из-за подобного интегрирования приборов, безусловно, отклонит стрелку в неправильном направлении.

Перед тем как пользоваться, необходимо узнать, как это устроено:

1. Магнитная стрелка — ключевая часть механизма, указывающая в направлении магнитного полюса Земли.
2. Стрелка направления движения — необходима, чтобы указывать направление, в котором нужно двигаться.
3. Кольцо — место, где закреплена магнитная игла.
4. Шкала делений — кольцо с делениями в 360 градусов. Оно двигается, помогает определить точное направление движения.

Существуют разные виды устройств, в зависимости от цели и применяемой технологии. Вам же нужен конкретно туристический компас. Он отлично подойдет для ориентации на местности во время путешествия.

Прежде чем отправляться покорять природу, устройство следует проверить в квартире.

• расположите компас на горизонтальной поверхности, к примеру, на столе;
• дождитесь, пока стрелка примет неподвижное положение;
• выведите стрелку из спокойного состояния, взяв что-то металлическое и приблизив к устройству;
• проделайте это несколько раз: если компас всегда возвращается в изначальное состояние, то он полностью исправен.

Теперь разберем использование компаса в лесу или другой удаленной местности. Нужно понять, как правильно сориентироваться. Положите компас на ладонь, а руку прижмите к груди. Это самое правильное положение устройства. Если нужно точнее свериться с картой, найдите ровную поверхность и на нее положите карту, на ней ровно установите компас. Определите направление, в котором вы двигаетесь.

Пользуясь компасом, вы сможете вычислить направление своего движение. Проходя мимо деревьев леса, возьмите его и вращайте кольцо до тех пор, пока стрелка направления не совпадет с линией вашего движения. Воспользуйтесь краем как линейкой. Соедините две точки, ту, где вы сейчас находитесь и ту, куда вы направляетесь. Именно так нужно пользоваться компасом в лесу.

Как понять свое местоположение, если вы заблудились?

Для начала попробуйте сделать это в своей квартире, чтобы немного потренироваться. Квартира вполне подходящая локация для этого.

Одна из самых важных функций, которая вам может быть необходима — это определение собственных координат. Нужно выбрать три объекта на карте и отметить их.

Эти объекты должны быть довольно сильно удалены друг от друга, но при этом находиться в поле зрения.

Сориентируйтесь на первом объекте. Вращайте шкалу делений до тех пор, пока стрелка направления движения не совпадет с магнитной стрелкой, показывающей север. Когда стрелки совпали, вы увидите, в каком направлении находится объект. Компас положите на карту так, чтобы стрелка показывала север. После подвиньте устройство, чтобы его грань касалась точки, но при этом стрелка все еще была отклонена в сторону севера. Начертите максимально прямую линию вдоль грани компаса. Проделайте то же с двумя другими отмеченными точками.

Пункт, в котором линии соединятся, и будет вашим местоположением.

Чтобы не потеряться где-либо, лучше сверяться с компасом постоянно и наблюдать за направлением своего движения.

Современные технологии не стоят на месте. Учёные разрабатывают гаджеты, значительно облегчающие жизнь человека. Многие современные разработки имеют недостаток, они не работают в автономном режиме.

В помощь путешественникам разработаны навигаторы, рации, передатчики и другие устройства для ориентации в пространстве. В большинстве случаев из-за того, что они требуют постоянной электрической зарядки питания, не всегда получается использовать их.

По этой причине применяют старый способ ориентирования – компас. Он выручит, неважно где вы находитесь, в лесу, пустыне, если вы любитель охоты, рыбалки.

Его преимущества:

• Маленький вес.
• Доступная цена.
• Маленькие размеры.
• Не требует дополнительного питания.

Можно брать в путешествие навигаторы или другие геолокационные устройства, но компас следует взять всегда, он выручит вас везде. Как пользоваться компасом многие люди не знают, но научиться стоит.

Инструкция использования, довольно несложная, нужно просто знать понятия из физики, географии. Перед использованием прибора навигации в дороге, важно потренироваться на знакомой территории, чтобы понять, как работают стрелки. После этого вы можете отправляться путешествовать.

Если вы оказались в лесу без карты и новомодных гаджетов, вам поможет сориентироваться на местности компас.

• Перед его использованием, нужно запомнить особо выделяющиеся крупные предметы, расположенные на местности. Это озеро, здание, запоминающиеся коряги деревьев.
• Перед тем как начать путешествие, поставьте компас в рабочее положение, встаньте лицом к ориентиру и отпустите стрелку с тормоза, стрелка будет показывать север.
• Отойдите на 20–30 шагов от выбранного ориентира, проведите приблизительно воображаемую линию от прибора до ориентира и запомните показания шкалы. В дальнейшем эта цифра будет главной, чтобы определить насколько вы сбились с курса.

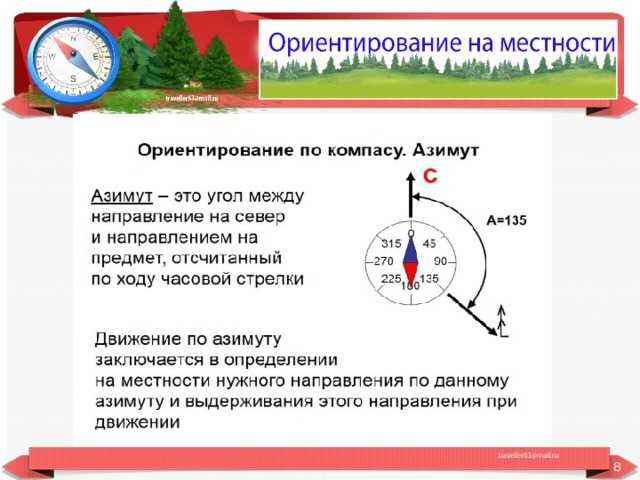

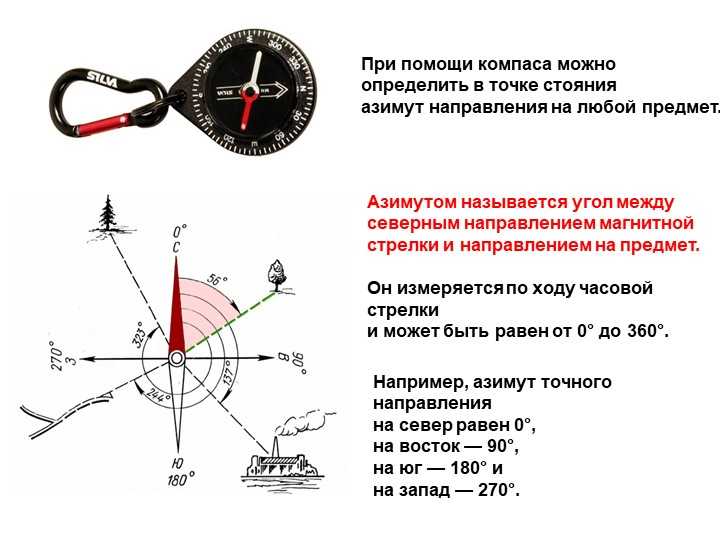

• Нужно измерить азимут, это угол, который ложится между направлением на север и отклонением от него до вашего ориентира. Так, в будущем, вы сможете с точностью определить отклонение от заданного пути назад.
• Двигаясь вперёд, следует обращать своё внимание на расположение стрелки и выровнять путешествие согласно их показаниям.
• При нахождении пути, прибор нельзя наклонять, иначе он покажет неверную дорогу, и вы собьётесь с пути.

Использовать его все же лучше с картой, так как указание стрелкой магнитных полюсов земли соединяя их с картой, позволит определить расположение и быстро понять в каком месте карты вы находитесь.

Если рядом аномальная зона, то есть в глубине земли пролегает железная руда, стрелка станет хаотично вертеться, вам нужно отойти с этого места и посмотреть показания снова. Вы быстро сориентируетесь, после того, как стрелка успокоится и покажет вам правильный путь.

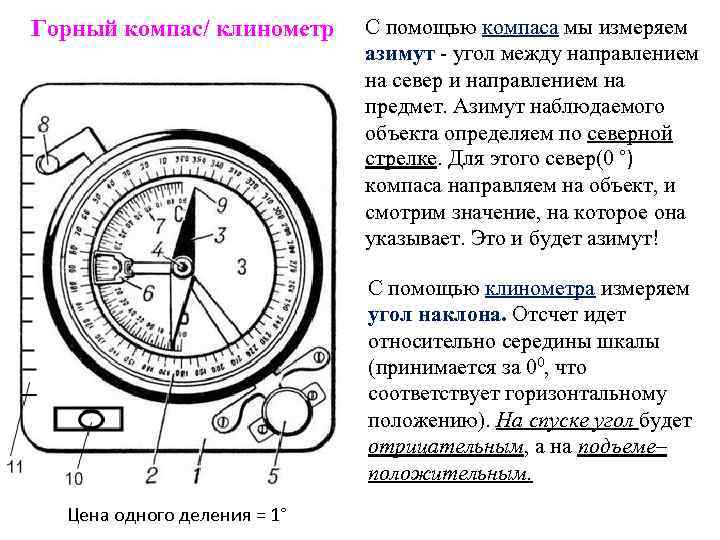

Устройство и характеристика

Компас – это круглая коробочка, стрелка с двумя концами и шкала. Круглая коробка служит защитой стрелки и магнитного поля, которое создано внутри коробки. Стрелка имеет красный конец, который показывает на юг, синий, показывает расположение севера.

Совет: при покупке навигационного устройства следует проверить его работоспособность, нужно поднести к нему железный предмет, если стрелка будет отклоняться, то компас исправен. Если резко убрать железный предмет, стрелка должна занять прежнее расположение.

Виды компасов

Вид	Описание
Электронный	Действие основано на микропроцессорном вычислении. В компас встроен GPS-маяк. Координаты определяются через сигнал, который маяк посылает спутнику и обратно. Недостатком является отсутствие розетки для подзарядки.
Гирокомпас	Используется для определения координат в морских плаваниях. Он механический, действие основано на принципе работы гироскопа, то есть вращения земли вокруг своей оси. При нахождении линии экватора, стрелка начинает интенсивно вращаться. Очень удобный в использовании, всегда правильно определяет направление и нечувствителен к изменениям магнитного поля.
Магнитный	Принцип: магнитное поле земли взаимодействует с магнитным полем компаса, при котором стрелка будет определять расположение частей света. Очень удобный в использовании, малогабаритный, дешёвый, но чувствителен к магнитным аномалиям.
Инженерный	Разновидность магнитного, только сделан в виде часов, из ударопрочного материала, имеет ремень, который крепит компас на руке. Пользоваться инженерным очень удобно. Он оснащён вращающейся шкалой, расположенной на стекле, с помощью которой можно определить азимут, и линзой, увеличивающей мелкие деления шкалы.
Военный	Самый точный прибор. Отличает от других устройств металлический корпус, это делает его надёжным при проведении боевых действий.

В современном обществе, при отсутствии обычного компаса или перечисленных выше, опытный путешественник не собьётся с пути, так как компас может быть встроен в телефоне, очень легко, когда телефон новомодный. В айфоне можно установить приложение, который покажет дорогу по принципу навигатора.

Неважно каким вы пользуетесь компасом, военным, армейским, инженерным, цифровым или туристическим, этот прибор никогда не подведёт вас и всегда поможет сориентироваться на любой местности.

Если вы не умеете им пользоваться, с помощью интернета можно научиться всему. На сайтах про компасы вы можете найти интересующую информацию про любой компас. Можете посмотреть обучающие видео, в которых опытные люди подробно расскажут и покажут, как пользоваться компасом.

Видео

И снова здравствуйте, дорогие друзья! Отгадайте загадку!

Когда с тобою этот друг,

Ты можешь без дорог

Шагать на север и на юг,

На запад и восток!

Догадались? Вот вам подсказка! Это устройство, помогающее ориентироваться на местности, не заблудиться в лесу и найти обратный путь. Ну, конечно же, это компас!

Кто-то, может быть, улыбнётся: зачем сегодня простачок-компас, если в мире новейших технологий прокладывать дорогу можно современными навигаторами!

Безусловно, нужно идти в ногу со временем и облегчать себе жизнь при помощи модных технических примочек. Но если вдруг в глухом лесу у супер-проводника сядет батарейка, а с собой запасной нет? Или откажет GPS-связь? Как тогда быть? Пусть это возможно не пригодится, но каждый из нас должен, по крайней мере, знать, как пользоваться компасом, чтобы легко воспользоваться им при необходимости.

План урока:

Как появился компас?

Прежде чем научить вас правильно пользоваться этим простым прибором, хотелось бы кратко рассказать, кто придумал эту штучку, помогающую находить дорогу.

Как вы думаете, где родился компас? Вы не поверите, но здесь опять не обошлось без китайцев! По некоторым имеющимся фактам доисторические приборы для определения сторон света появились у них ещё до нашей эры. Позднее, с X века, китайцы использовали его для определения правильного пути в пустыне.

Из Китая компас перекочевал к арабским мореходам, которые так нуждались в проводнике. Намагниченный предмет, помещённый в воду, поворачивался к одной стороне света.

Европейцы обрели нужный прибор к XIII веку и усовершенствовали его. Итальянец Джойя сделал циферблат, а также разделил его на 16 частей. Кроме того, он закрепил стрелку на тонкой шпильке, а чашу прибора закрыл стеклом,налив туда воды.

С тех пор прошло немало лет, компас учёные всё время совершенствовали, но сама европейская идея сегодня не изменилась.

Какие бывают компасы?

Разновидности путеводителей связаны с тем, где их используют.

Магнитные приборы

Электромагнитные приборы

Работают за счёт магнитной индукции и применяются в самолётах, а также морских судах. Они не намагничиваются от металла, поэтому дают меньшую погрешность.

Гирокомпасы

Работают с помощью особенного прибора под названием гироскоп. Это такое устройство, которое реагирует на изменение угла ориентации. Такие приборы применяют в судоходстве, а также ракетной технике.

Электронные компасы

Это новинка последних десятилетий, которая уже больше смахивает на навигатор, так как ловит сигнал от спутника.

Как работает обычный компас?

Чтобы научиться ориентироваться, нужно понимать, что из себя представляет обычный компас, а также как он работает. Предлагаю рассмотреть всем известную адрианову модель.

Магнитный прибор состоит из корпуса и расположенной в центре иголочки, на которой держится стрелка. Чаще всего эта стрелка окрашена двумя цветами: один её кончик – синий, а другой – красный. Правильно работающий компас всегда синей стрелкой смотрит на север, красная же, соответственно, показывает точно противоположно — на юг.

Ещё у него есть шкала. Называется она лимб и состоит из цифр. Внешняя шкала цифр разделена делениями от 0 до 360. Это градус, или угол, поворота стрелки. По нему устанавливают направление движения. Кроме того, на лимбе могут быть подписаны стороны света русскими или английскими заглавными буквами:

— С или N обозначает север,

— Ю или S значит юг,

— В или W направляет на восток,

— З или E показывает, где запад.

Прежде чем использовать компас, его проверяют. Чтобы убедиться, что ваш прибор работает без ошибок, нужно положить его на горизонтальную поверхность и дождаться, пока стрелка замрёт, показывая, где север. Поднесите к прибору любой металлический предмет. Под воздействием магнита стрелка отклонится в его сторону. Затем убираем из поля действия металл и наблюдаем за нашей стрелкой.

Если наш компас исправный, то стрелочка непременно повернётся в исходное положение на север.

Это важно! Магнитным компасом не пользуются около линий электропередач, а также вблизи железнодорожных путей. Стрелка начинает тянуться к металлу, поэтому механизм работает неправильно.

Учимся ходить по компасу

Научиться пользоваться компасом перед тем, как отправиться с ним в далёкий путь, можно в квартире. Итак, вот короткая инструкция, которая поможет вам освоить это нехитрый прибор и при помощи него благополучно вернуться обратно из путешествия.

Здесь наша работа с компасом закончилась. Идём себе в соседнюю комнату «по грибы и ягоды». Когда приходит время возвращаться домой, достаём наш компас и начинаем искать правильный путь.

1. Компас кладём на ладошку. Устанавливаем стрелочку по направлению к северу.
2. Строим линию возвращения: через центр соединяем две цифры: точку азимута и ту, что указывала наше первоначальное движение, а именно к«соседнему лесу».
3. Возвращаемся туда, куда направлен азимут.

Если вы вернулись в первоначальную точку к условному ориентиру, то смело можете отправляться в путешествие. Если вместо кухни, откуда вы вышли, вы вдруг вернулись к ванной комнате, то в лес вам ещё рановато. Нужно потренироваться.

Это важно! Если ваш путь извилист и часто сворачивает то в одну, то в другую сторону, опытные путешественники советуют разделить его на участки, на каждом участке выбирать отдельный ориентир и записать его данные. Возвращаться от точки до точки будет проще.

Как перенести путь на карту?

Некоторым туристам удобно идти по карте, где нанесены условные обозначения. Иногда это просто необходимо, когда не знаешь точных координат, а нужное место нарисовано лишь графически. Как его найти за несколько километров? Нужно перенести свой курс на обычную карту.

1. Карту кладём на ровную поверхность.
2. Компас размещаем поверх карты так, чтобы использовать его край как линию от текущего места до вашего места назначения.
3. Крутим прибор, пока стрелка не упрётся в указатель севера. Но! В указатель не на самом устройстве, а указатель северного направления, нарисованного на карте (так называемый географический север).
4. Как только стрелочка прибора соединилась со стрелочкой, нарисованной на карте, смотрим цифру — азимут, показывающий на место, куда мы идём.
5. Цифру назначения запоминаем, карту убираем.

Перемещение по карте помогает и тогда, когда вы заблудились. Для этого достаточно на бумаге найти ориентир, около которого вы находитесь, например, река или дорога, и при помощи инструкции, описанной выше, выйти к нужному месту.

Соблазняли и запад меня, и восток.

Только им никогда я не верил!

Я прошёл и проплыл сотни миль и дорог,

Но душа вечно рвётся на север!

Это верно, что есть у каждого путь,

Да нечасто он прост и привычен!

А пройти по нему, не плутать, не свернуть,

Сможет тот, кто как я, намагничен!

Убедились, что ничего сложного в пользовании компасом нет?! Зато этот простой прибор может стать незаменимым помощником! Поэтому берите скорее его, крутите, тренируйтесь, ведь скоро лето, а это хорошее время проверить свои знания и устроить соревнования по ориентированию!

Для закрепления полученной информации посмотрите видео-урок, и если что-то до сих пор было непонятно, то после просмотра все обязательно прояснится.

Друзья, не забудьте подписаться на новости блога, чтобы не пропустить новые интересные статьи! И присоединяйтесь к нам «ВКонтакте »!

«ШколаЛа» ненадолго прощается с вами с пожеланиями хороших путешествий!

Евгения Климкович.

Инновационные технологии давно шагнули за пределы человеческого разума: мозг заменяет микропроцессор, карту – навигационные устройства. Однако существенный недостаток мультимедийных устройств заключается в отсутствии автономной «жизни».

В конечном итоге, батарейка разрядится, а горе путешественник окажется в патовом положении. «Дедовское» снаряжение в виде просто компаса и блокнота, должны стать неотъемлемой частью туристического снаряжения.

• Магнитный компас . Принцип работы компаса основывается на взаимодействии магнитного поля устройства с магнитным полем земли. Свободно вращающаяся стрелка, располагается вдоль линий силового поля, указывая на северный полюс. Устройство характеризуется низкой себестоимостью, компактными размерами, простотой использования. Из недостатков следует выделить чувствительность устройства к аномалиям магнитных полей.
• Гирокомпас . Механический указатель истинного направления меридиан земного шара. Сфера деятельности: определение курса водных судов, прокладка азимута ориентированного направления. Принцип работы основывается на свойствах гироскопа (вращение земного шара вокруг оси). В момент пересечения экватора направляющая стрелка начинает хаотично вращаться вокруг собственной оси. Преимущества: указание истинного направления, отсутствие чувствительности к изменению магнитных полей.
• Электронный компас. Принцип работы устройства основывается на микропроцессорном вычислении с использованием GPS-маяка. Координаты и маршруты выстраиваются, автоматически основываясь на показания спутников. Компас пользуется широкой популярностью среди профессиональных путешественников. Современное устройство сочетает в себе функции мультимедийной платформы, вплоть до просмотра фильмов. Существенным недостатком является ограниченность рабочего времени, отсутствие розеток становится проблемой.

Проверка навигационного устройства на работоспособность – неотъемлемая часть подготовки к походу в лес. Сломанный компас в итоговом результате только ухудшит ситуацию, в условиях лесной местности роковая ошибка может стоить жизни.

• Компас кладется на жесткую, устойчивую поверхность.
• В момент полной остановки направляющей стрелки, необходимо поднести металлический предмет (вилка, нож). Стрелка начинает хаотично вращаться вокруг собственной оси.
• Если стрелка возвращается в исходное положение, то устройство считается рабочим. В случае отклонений от начальной точки, рекомендуется заменить компас.

В случае, отсутствия опыта работы с компасом, рекомендуется провести тренировку в условиях хорошо знакомой местности. Для закрепления навыков в игровой форме проводится поиск предмета по координатам.

• Перед входом в лес, следует привязать начальную точку к обширной координатной локации (населенный пункт, автомобильная дорога, железнодорожная линия). Соответствующие пометки делаются в путевом блокноте.
• От заданной начальной точки, путешественник удаляется на 30-50 метров, повернувшись к ней лицом. Условно на местности производится невидимый перпендикуляр.
• Компас укладывается на жесткую, статичную поверхность. После достижения равновесия стрелок, устройство начинают медленно поворачивать в горизонтальной плоскости, до момента совпадения направляющих лучей «север-юг».
• С помощью карандаша/маркера проводится линия, следующая через центр прибора в сторону отправной точки. Полученные координаты на конце линии записываются в блокнот. Полученные данные, расшифровываются следующим образом: направление к координатной плоскости – дорога домой, начало луча – маршрут путешествия.
• Построение маршрута домой производится по сведению нарисованной линии и стрелки полюсов. Северное направление стрелки должно совпадать со стрелкой координат.

Любые отклонения магнитной стрелки должны конспектироваться. В случае наличия координат, дорога домой превратиться в веселую игру поиска предметов.

Специалисты рекомендуют строить маршрут движения вдоль приметных объектов: линии электропередач, вырубленная просека, проселочная дорога. Крупные объекты следует отмечать в путевом блокноте, схематично строя своеобразную карту местности (локальный маршрут).

Магнитно аномальные зоны необходимо огибать стороной, на местности следует делать отметки в виде сломанных палок, насечек на деревьях. Попадание в специфическую локацию сулит большими проблемами.

Компас – уникальное изобретение человечества. Простейшее навигационное устройство станет отличным помощником в походе за грибами или на охоте в условиях лесной местности.

SILVA 3301231 Mirror Sighting Compass Руководство пользователя

SILVA 3301231 Mirror Sighting Compass Руководство пользователя

КАК ПЕРЕЙТИ

ОРИЕНТАЦИЯ КАРТЫ НА СЕВЕР

Самый простой способ использовать карту и компас вместе – это ориентировать карту на север. Просто совместите меридианы карты со стрелкой компаса так, чтобы «верх» на карте указывал на север. Теперь все на карте в том же направлении, что и на земле. Путешествуя по маршруту, не забывайте всегда ориентировать карту. Таким образом будет очень легко следовать вашему маршруту, поскольку поворот направо на карте также означает поворот направо на земле! Правильно сориентировать карту – это быстро, легко и лучший способ избежать ненужных ошибок во время поездки!

ЛЕГКО AS 1-2-3

1-2-3
Поместите компас на карту и используйте базовую линию, чтобы провести прямую линию между вашим текущим положением и пунктом назначения.
Убедитесь, что часть с зеркалом указывает на пункт назначения.

1-2-3
Поворачивайте корпус компаса до тех пор, пока красная часть стрелки севера / юга не будет параллельна меридианам карты и укажет на север на карте.

1-2-3
Снимите компас с карты и держите его в руке горизонтально. Поворачивайте себя и компас, пока красный конец стрелки не окажется внутри красной стрелки севера / юга. Сейчас
прицельный крест и прицел будут указывать на пункт назначения. Возьмите ориентир и начните движение.
При использовании зеркального визирного компаса держите его так, чтобы зеркало было наклонено под углом 45 °, чтобы вы могли проверить свое направление, глядя на лицевую панель в зеркале, ориентируясь в правильном направлении.

Магнитные ЗАКЛОНЕНИЕ

Когда компас и карта используются вместе, важно знать местное магнитное склонение и способы его компенсации. Магнитное склонение – это разница между географическим севером и истинным севером (где
точка меридианов карты) и магнитный север (где указывает северный конец стрелки компаса). В районах со значительным уклоном необходимо выполнить регулировку для правильного пеленга. Информация о величине и направлении магнитного склонения отображается на топографических картах с диаграммой. Используйте актуальную карту для текущего склонения.
Склонение можно обрабатывать либо с помощью фиксированной шкалы склонения, либо с помощью регулировки склонения в капсуле компаса. Подробнее читайте ниже в этом руководстве.

ДО ЗАГОЛОВОК ВНЕ

• Всегда проверяйте, правильно ли работает ваш компас, прежде чем двигаться
• Никогда не подвергайте компас воздействию экстремальных температур (высоких или низких) или магнитных полей, таких как ножи, мобильные телефоны, радиоколонки, магниты и т. Д. Такое воздействие может привести к необратимому повреждению компаса.

BASIC КОМПАС ФУНКЦИИ И ОСОБЕННОСТИ

ЗЕРКАЛЬНОЕ ПРИСМОТР КОМПАСЫ

Зеркальный компас оснащен зеркалом, которое позволяет view циферблат компаса и фон одновременно. Тот факт, что шкала компаса видна одновременно с установкой контрольной точки, делает зеркальные компасы более желательными для точного пеленгации.
Компас с зеркальным прицелом лучше всего работает на открытой местности, где вы должны определять направление на больших расстояниях. Поскольку вам не нужно отрывать глаза от компаса, чтобы смотреть на местность, направление, определенное с помощью системы Silva 1-2-3 System®, становится более точным.

1. ПЛИТА
2. ЗАПОЛНЕННАЯ ЖИДКОСТЬЮ КАПСУЛА
3. КЛИНОМЕТР *
4. МАСШТАБ НАКЛОНЕНИЯ (ФИКСИРОВАННАЯ)
5. РЕГУЛИРОВКА ЗАКЛОНЕНИЯ *
6. ИГЛА КОМПАСА
7. ПОВОРОТНЫЙ КОРПУС КОМПАСА
8. ВЫПУСКНОЕ КОЛЬЦО / ШКАЛА ВЫПУСКА
9. ЛИНИИ ОРИЕНТИРОВАНИЯ / СТРЕЛКА ОРИЕНТИРОВАНИЯ
10. ВЕСЫ
11. СТРОКА ИНДЕКСА
12. УВЕЛИЧИВАЮЩИЕ ЛИНЗЫ *
13. СВЕТИЛЬНАЯ МАРКИРОВКА / КОЛЬЦО *
14. РЕЗИНОВЫЕ ФРИКЦИОННЫЕ НОЖКИ *
15. ПРИЗОРНОЕ ЗЕРКАЛО
16. ПРИЦЕПНЫЙ КРЕСТ
17.  ВЗГЛЯД

1 ПОДСТАВКА

Прочная опорная плита из прозрачного акрилового пластика. Используйте край опорной плиты, чтобы получить подшипник. Большинство компасов SILVA имеют загнутый вверх задний конец, чтобы он удобно лежал в руке.

2 КАПСУЛА, ЗАПОЛНЕННАЯ ЖИДКОСТЬЮ

Капсула заполнена антистатической жидкостью (индивидуальная формула), которая обеспечивает четкое считывание, быстрое время оседания, идеальный d.ampПрочность, стабильность и точность иглы.

3 КЛИНОМЕТР

Клинометр можно использовать для измерения уклонов местности, высоты и т. Д. Поворачивайте градуировочное кольцо до тех пор, пока «W» (270 °) не окажется на отметке. Полностью откройте крышку и держите компас сбоку на уровне глаз. Стрелка клинометра должна двигаться свободно. Наклоните компас вверх вместе с ландшафтом. Считайте наклон от места, где стрелка наклона пересекает шкалу склонения.

4 5 ШКАЛА НАКЛОНА (ФИКСИРОВАННАЯ) / РЕГУЛИРОВКА НАКЛОНА

Когда компас и карта используются вместе, важно знать
местное магнитное склонение и способы его компенсации. Магнитное склонение – это разница между географическим севером и истинным
Север (где указывают меридианы карты) и Магнитный Север (где
Северный конец стрелки компаса указывает). В районах со значительным уклоном необходимо выполнить регулировку для правильного пеленга. Информация
относительно величины и направления магнитного склонения показано на топографических картах с диаграммой, идентифицирующей Магнитное склонение.
Север (MN) и отклонение в градусах от истинного севера (TN). Используйте обновленную карту для текущего склонения.

Самая СИЛЬВА

ФИКСИРОВАННАЯ МАСШТАБА

Компасы имеют фиксированную шкалу коррекции склонения внутри капсулы для упрощения необходимых вычислений.

Как: определить отклонение склонения по карте. В этом бывшемampле, 20 ° в.д.
Следуйте инструкциям в системе SILVA 1-2-3. Прежде чем делать ориентир на шаге 3, повернитесь, пока красный конец стрелки компаса не будет указывать на 20 ° на «E.decl.» шкала.
Удерживая компас в неподвижном состоянии, поворачивайте корпус компаса до тех пор, пока стрелка севера снова не совпадет с красным концом стрелки компаса.
Теперь прицельный крест и прицел будут указывать на пункт назначения. Возьмите ориентир и начните движение.

РЕГУЛИРОВОЧНЫЙ ВИНТ



Некоторые компасы SILVA имеют винт регулировки склонения, расположенный на безеле.
Небольшую отвертку можно найти внутри предохранителя прилагаемого шнурка.

Как:
Определите отклонение склонения по вашей карте.
В этом бывшемampле, 20 ° в.д.
Поворачивайте винт на лицевой панели до тех пор, пока нижняя сторона
Северная стрелка соответствует 20 ° по шкале «E.decl».
Не забудьте использовать ориентирующие линии в нижней части капсулы, а НЕ стрелку севера в качестве опорных линий севера карты при определении пеленга на карте. После того, как вы настроили компас на склонение,
стрелка компаса по-прежнему указывает на магнитный север.

6 ИГЛА КОМПАСА

Шведское высокое качество, нержавеющая сталь, магнитная игла. Сочетание сапфирового подшипника с драгоценным камнем и стержня из закаленной стали сводит к минимуму трение, что, в свою очередь, обеспечивает быстрые и точные движения. Магнитная точность направления на север: 1 градус. Красный конец указывает на магнитный север!

7 ПОВОРОТНЫЙ КОРПУС КОМПАСА (БЕЗЕЛЬ)

Используйте поворотный корпус компаса для установки пеленга или при навигации с помощью системы SILVA 1-2-3. Некоторые из наших компасов оснащены резиновым тактильным кольцом для захвата, чтобы упростить регулировку корпуса.

8 ОРИГИНАЛЬНОЕ КОЛЬЦО / ШКАЛА ОЦЕНКИ

Угол между истинным севером и направлением движения называется пеленгом (направление от того места, где вы находитесь, куда вы хотите отправиться). Значение этого угла можно прочитать прямо по шкале на градуировочном кольце. Наши компасы имеют шкалу деления деления на 360 градусов или 6400 мил. На некоторых моделях градуировочное кольцо также отмечено кардинальными точками (NSEW).
Если повернуть градуировочное кольцо, чтобы совместить красный север стрелки компаса со стрелкой севера, азимут можно определить по шкале градуировки на линии указателя.

9 ЛИНИЙ ОРИЕНТИРОВАНИЯ / СТРЕЛКА ОРИЕНТИРОВАНИЯ (СТРЕЛКА НА СЕВЕР)

Все наши наружные компасы имеют красные / черные линии с севера на юг и стрелку на дне капсулы, что обеспечивает легкую и безопасную настройку. Линии и стрелка закреплены внутри корпуса компаса, выровнены по северу на градуировочном кольце и предназначены для совмещения с меридианами карты. Половина линий / стрелок окрашена в красный цвет для обозначения севера. Линии используются для совмещения корпуса компаса с картой на шаге 2 при навигации с помощью
система SILVA 1-2-3.

10 ВЕСОВ

На опорной плите вы найдете шкалы для измерения расстояний и т. Д. На карте. Тип и количество шкал различаются в зависимости от модели компаса SILVA. Весы и
отпечатки на большинстве компасов SILVA «горячие»amped »для обеспечения дополнительной прочности.

КАРТА ИЗМЕРИТЕЛЬНЫЕ МАСШТАБЫ

Карта – это уменьшенное изображение местности. Определенная пропорция между расстояниями на карте и соответствующим расстоянием на земле называется масштабом карты. Чтобы получить соответствующее расстояние в поле, расстояние на карте необходимо умножить на делитель шкалы. Наиболее распространены масштабы 1:10 000, 1:15 000, 1:25 000 и 1:50 000. ampТо есть масштаб 1:10 000 означает, что 1 см на карте соответствует 10 000 см = 100 м на местности.

ЛИНЕЙКА

Если масштаб карты составляет 1:50 000, а на вашем компасе есть соответствующий масштаб карты, используйте его для измерения расстояния.
Если в вашем компасе отсутствует соответствующая шкала измерения карты, используйте обычную метрическую или британскую линейку, расположенную на краю опорной плиты.
Example: Если масштаб карты 1:50 000, то 1 мм на карте = 50 м на местности.
Example: Если масштаб карты 1:24 000, то 1 дюйм на карте = 24000 дюймов (2,000 футов) на местности.

ВЕСЫ РОМЕРА

Используйте шкалы координат Romer на опорной плите, чтобы измерить расстояние или точно разработать шестизначную сетку привязки, которая позволяет вам определять координаты известного положения на карте (или определять положение известных координат на карте).

11 СТРОКА УКАЗАТЕЛЯ

Линия указателя фиксируется под или на внешнем крае шкалы деления как продолжение прицельного креста и прицела. Он отмечает подшипник, который вы установили, вращая корпус компаса.
Если повернуть градуировочное кольцо, чтобы совместить красный север стрелки компаса со стрелкой севера, азимут можно определить по шкале градуировки на линии указателя.

12 УВЕЛИЧИВАЮЩИЕ ЛИНЗЫ

Встроенная лупа для детального чтения карты.

13 СВЕТИЛЬНАЯ МАРКИРОВКА / КОЛЬЦО

Наши компасы имеют светящуюся маркировку и / или градуировочное кольцо для считывания показаний компаса в темноте. После активации дневным светом / фонариком они будут давать до 4 часов света. Маркировка обычно
размещается у стрелки севера, линии указателя, визирования и северной части + стержень стрелки компаса.

14 РЕЗИНОВЫЕ ФРИКЦИОННЫЕ НОЖКИ

Фрикционные ножки из силиконовой резины для точной работы с картами. Размещается в нижней части опорной плиты.

15 ПРИЗОРНОЕ ЗЕРКАЛО

Использование визирного компаса повышает точность полевых работ с компасом. Зеркало позволяет пользователю одновременно видеть пеленг на местности, проверяя, совмещена ли стрелка компаса со стрелкой севера на корпусе компаса.
Компас с зеркальным прицелом лучше всего работает на открытой местности, где вы должны определять направление на больших расстояниях. Поскольку вам не нужно отрывать глаза от компаса, чтобы смотреть на местность, направление, определенное с помощью системы Silva 1-2-3 System®, становится более точным.
.
При использовании визирного компаса с зеркалом держите его на уровне глаз, а зеркало наклоните под углом 45 ° (горизонтальная часть визирного крестика должна совпадать с центром корпуса компаса). Теперь вы можете проверить свое направление, посмотрев на лицевую панель в зеркало, прицеливаясь в правильном направлении движения на прицельном кресте и прицеле.

16 ПРИЦЕПНЫЙ КРЕСТ

Вертикальная часть визирного креста показывает направление, в котором вы хотите двигаться, или пеленг, который вы принимаете. Он совмещен с линией указателя и прицелом. В
горизонтальная часть помогает установить зеркало под правильным углом.

17 ВЗГЛЯД

См. 15, Прицельное зеркало

МАСШТАБНЫЙ ЛАНЬЯРД

Ремешок с весами упрощает быстрое определение расстояния до маршрута или его предварительное планирование. Дистанционный шнур имеет 2-4 шкалы; 1:24 000, 1:25 000, 1:50 000 и 1:62 500, что упрощает измерение расстояния вашего похода. Поскольку шнурок мягкий и гибкий, его легко разместить прямо на маршруте на карте.
У шнурка есть предохранитель, который открывается, если шнур застревает.
Для компасов, у которых есть регулировка склонения, просто используйте отвертку в предохранительном фиксаторе шнурка, чтобы выполнить регулировку. Раздвиньте предохранительную защелку и отверткой поверните винт на лицевой панели.

НАКЛОННАЯ КАРТА

Карта уклона отлично подходит как для определения риска схода лавины, так и для определения сложности вашего путешествия. Зная уклон, вы также можете оценить любое дополнительное расстояние.
что нужно идти из-за уклона.

Левая часть предназначена для следующих масштабов карты:
1:25k, контурный интервал 5
1:50k, контурный интервал 10
1:100k, контурный интервал 20
1: 24k, Contour Interval 20 (версия для США)
Правая сторона предназначена для масштаба карты:
1:25k, контурный интервал 10
1: 24k, Contour Interval 40 (версия для США)

Интервал контуров – это количество контуров между контурами bindex (более толстые контуры на карте).
В центре карты уклона представлена ​​информация о дополнительном расстоянии, которое вам нужно пройти на 100 метров (ярдов, версия для США) под определенным углом. Для бывшегоampе. при ходьбе по склону под углом 45 градусов вам необходимо пройти дополнительно 41 м (ярд) на 100 метров (ярдов).
Как используется наклонная карта:
Определите масштаб карты и интервал изолиний, нанесенный на карту
Определите угол, соответствующий контурам указателя (более толстые контурные линии). Это даст вам реальный угол обзора в этом конкретном месте на карте. Если на карте отсутствуют контуры индексов
вы можете измерить расстояние между отдельными контурами. Это измерение не такое точное.
Угол наклона можно определить путем сопоставления контура или горизонталей указателя карты с линиями на карте. Ниже эксample показывает совпадение контурных линий индекса.

Дополнительная информация

МОГУ ЛИ Я ИСПОЛЬЗОВАТЬ КОМПАС В ЛЮБОЙ ЧАСТИ МИРА?
Большинство компасов SILVA сбалансировано для одной из трех магнитных зон. Использование компаса в «неправильной» зоне приведет к наклону стрелки и может привести к тому, что она застрянет в крыше / полу капсулы и покажет неправильный север. Компасы SILVA сбалансированы в трех разных зонах:
MN (магнитный север), ME (магнитный экватор), MS (магнитный юг). Обязательно купите компас для магнитной зоны, в которой вы будете перемещаться.

Дополнительная информация

МОГУ ЛИ Я ИСПОЛЬЗОВАТЬ КОМПАС В ЛЮБОЙ ЧАСТИ МИРА?
Большинство компасов SILVA сбалансировано для одной из трех магнитных зон. Использование компаса в «неправильной» зоне вызовет наклон стрелки и может привести к тому, что она застрянет в крыше / полу капсулы и покажет неправильный север. Компасы SILVA сбалансированы в трех различных зонах: MN (магнитный север), ME (магнитный экватор), MS (магнитный юг). Обязательно купите компас для магнитной зоны, в которой вы будете перемещаться.

ГЛОБАЛЬНЫЕ КОМПАСЫ SILVA

Некоторые из наших самых популярных компасов теперь оснащены глобальной стрелкой, которую можно использовать во всех трех магнитных зонах.
Глобальная стрелка делает компас универсальным и доступным для использования по всему миру. Подробнее читайте на сайте www.silva.se.

ЗАБОЙТЕСЬ О ВАШЕМ КОМПАСЕ

Компас SILVA при осторожном обращении будет вашим помощником в навигации на долгие годы. Всегда проверяйте, правильно ли работает ваш компас, прежде чем отправиться в путь.

• Никогда не подвергайте компас воздействию экстремальных температур (высоких или низких) – это может привести к деформации пластмассы и утечке капсулы компаса.
• Не роняйте компас на твердую поверхность и обращайтесь с ним осторожно.
• Не храните и не размещайте компас рядом с сильными магнитными полями, такими как ножи, мобильные телефоны, радиоколонки, магниты и т. Д. Это может вызвать обратную полярность стрелки компаса, в результате чего она будет указывать на юг, а не на север.

ГАРАНТИИ

report this ad

SILVA гарантирует, что в течение пяти (5) лет ваш продукт SILVA не будет иметь дефектов материалов и изготовления при нормальном использовании. Ответственность SILVA по данной гарантии ограничивается ремонтом или заменой продукта. Эта ограниченная гарантия распространяется только на первоначального покупателя. Если в течение гарантийного срока в продукте обнаружится дефект, обратитесь по месту первоначальной покупки. При возврате продукта убедитесь, что у вас есть документ, подтверждающий покупку. Возврат невозможен без оригинального доказательства покупки.
Эта гарантия не применяется, если продукт был изменен, не был установлен, эксплуатировался, ремонтировался или обслуживался в соответствии с инструкциями, предоставленными SILVA, или был подвергнут ненормальному физическому или электрическому напряжению, неправильному использованию, небрежности или несчастному случаю. Гарантия также не распространяется на нормальный износ. SILVA не несет ответственности за любые последствия, прямые или косвенные, или ущерб, возникшие в результате использования этого продукта. Ни при каких обстоятельствах ответственность SILVA не будет превышать сумму, уплаченную вами за продукт. В некоторых юрисдикциях не допускается исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанное ограничение или исключение может не относиться к вам. Эта гарантия действительна и может быть обработана только в стране покупки.





Узнать больше об этом руководстве и скачать PDF:

Документы / Ресурсы

SILVA 3301231 Зеркальный визирный компас [pdf] Руководство пользователя 3301231, Компас зеркального визирования, 3301231 Компас зеркального визирования, Компас визирования, Компас

Рекомендации

• Silva.se – Pannlampили, Kompasser och Vattentäta Väskor sedan 1933 – Silva Sweden silva-logo American Express Apple Pay Google Pay Klarna Maestro Mastercard Shop Pay Visa

18 ноября 202118 ноября 2021Опубликовано вSILVAТеги: 3301231, 3301231 Зеркальный визирный компас, Компас, Зеркальный визирный компас, Визирный компас, SILVA

Основные инструкции по компасу Lensatic — исследователям без подключения к сети

Руководство Unplugged Explorers для детей и родителей

Перво-наперво!

Когда вы учитесь пользоваться своим линзовым компасом, может быть особенно полезно знать различные части компаса. Сравните свой компас с компасом в этом руководстве и используйте его, чтобы узнать названия каждой части.

1. Откройте с корпус компаса, чтобы вы могли четко видеть циферблат, как показано на рисунке.
2. Держите его лицевой стороной вверх в руке ИЛИ , проденьте большой палец через петлю для большого пальца и положите его на большой и указательный пальцы, как показано на рисунке.
3. Держите руку ровно и ровно, чтобы стрелка компаса могла поворачиваться и двигаться.
4. Поверните себя или компас так, чтобы стрелка на плавающем циферблате совпала с буквой «N».
   (Теперь вы смотрите на север!)
5. Держите его на уровне глаз и выровняйте свой сайт с объектами в каждом направлении.
   Обратите внимание, какие объекты находятся на севере, юге, востоке и западе.

Компас для начинающих



Поиск сокровищ пиратской команды

1. Создайте «сокровище» для каждой пиратской команды из двух человек.
   Это может быть простой камень, записка или небольшой предмет, который узнают оба члена команды.

2. В каждой команде из двух человек будет пират в вороньем гнезде и пират в лодке. Пират, выбранный в воронье гнездо, спрячет свое сокровище в пределах согласованной области. (Иногда задний двор или часть парка – чем больше площадь, тем сложнее игра)

3. Все пираты в вороньем гнезде стоят в нескольких футах друг от друга и выкрикивают направление своим партнерам (пиратам в грязной лодке), используя ТОЛЬКО указания по компасу! (Повернуть на северо-запад на 330 градусов! Пройти 10 шагов!)

4. Для дополнительной сложности не позволяйте игрокам идти прямо к своим сокровищам! Требование от игроков, чтобы их партнер сначала обошел дерево или другое препятствие, может добавить веселья!



Охота за мусором в четырех направлениях

Это занятие похоже на обычную охоту за мусором, когда вы даете детям список предметов, которые они должны найти. ..
НО, разница есть; каждый предмет можно найти в определенной области
, которую они находят с помощью своего компаса!

Вот несколько примеров;

• Что-то с севера, что исходит от животного
• Что-то с Запада, что исходит от дерева.
• Что-то с юга, что напоминает вам о ветре.
  (объясните почему)
• Что-то с Востока, что напоминает вам об огне.
  (объясните почему)

Это всего лишь несколько примеров того, как заставить детей
думать об окружающей среде и использовать свои
навыки решения проблем.



Классическая охота за сокровищами

• Возьмите несколько листков бумаги и нарисуйте несколько подсказок. Затем разместите эти подсказки во дворе, чтобы ваши маленькие исследователи могли их обнаружить.
• Первая подсказка должна включать отправную точку, а также направление и расстояние (примерное количество шагов, рассчитанных на ребенка) до следующей подсказки.

Пример: Начните с нижней части ступенек и поверните на 30 градусов на северо-восток. Пройдите 25 шагов и найдите следующую подсказку.


• Следующая подсказка должна быть спрятана (но не СЛИШКОМ спрятана) в том месте, куда привела предыдущая подсказка.



Звездная прогулка

1. Найдите чистое место, где вы можете пройти несколько футов в любом направлении.

2. Держите компас на одном уровне, выберите направление и пройдите «20 шагов»

3. Через 20 шагов по компасу повернитесь на 36 градусов вправо.

4. Повторить (20 шагов и поворот направо на 36 градусов) 5 раз.

5. Вы вернулись к тому, с чего начали?
   Если вы разметили свои «шаги» и правильно получилось,
   вы должны быть довольно близко!



Создайте свою собственную охоту за мусором!

После того, как дети последовали за падальщиком или охотой за сокровищами
, созданный вами, пусть они попробуют создать друг для друга
или даже для ВАС! Эта перспектива может быть
ОЧЕНЬ захватывающей для юного исследователя!

Чтобы узнать больше об играх и идеях, посетите родительский портал!

Не забудьте напомнить детям!

. ..даже самые лучшие навыки навигации не гарантируют их безопасность в дикой природе. Важно всегда оставаться со своей группой, носить свисток и практиковать навыки навигации в знакомых местах или под пристальным наблюдением.

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Распродано

Спасибо!

Имя Это поле обязательно для заполнения

Электронная почта Это поле обязательно для заполнения

Использование компаса для ориентации и мобильности

Скотт Труакс

Если я скажу вам, что мой дом находится на правой стороне улицы, вы найдете меня, только если пойдете с того же направления, что и я. Если я скажу вам, что он находится на северной стороне улицы и в середине квартала, ваши шансы резко увеличатся. Направления компаса являются важной частью того, чтобы стать независимым путешественником, и частью того, что ваш слепой или слабовидящий ребенок узнают в обучении ориентированию и передвижению. Как и во всем, направления по компасу нужно изучать и практиковать, и вы можете помочь, научившись пользоваться ими дома.

Использование правого и левого, как я показал, зависит от направления вашего движения. Направления компаса неизменны, и как только вы научитесь ими пользоваться, они облегчат ваше путешествие. Маленькие дети начинают с изучения основ правого, левого, переднего, заднего и многого другого. Эти концепции являются первым шагом в обучении тому, как описывать, где находятся вещи. Направления компаса выводят его на новый уровень и являются реальными инструментами, которые будут использоваться во время путешествий.

Вот основы для маленьких детей.

• Север и юг противоположны друг другу, как восток и запад
• Стоя в ящике или в небольшом пространстве, коснитесь его северной и южной сторон
• Теперь коснитесь восточной и западной сторон
• Использование Наклейки или символы Брайля помогут сделать стороны инструментом обучения.
  • Когда я смотрю на север, юг позади меня, запад слева, а восток справа.
  • Когда я смотрю на восток, запад сзади, север слева, а юг справа.
  • Когда я смотрю на юг, север позади, восток слева, а запад справа.
  • Когда я смотрю на запад, восток позади, север справа, а юг слева.

  С практикой мы все можем инстинктивно знать, как направления связаны с нашим текущим положением в пространстве.

  Вот хороший пример того, как можно описать путешествие в определенное место

  • Направляйтесь на север от Первой улицы по восточной стороне авеню А.
  • Пройдите два квартала до Третьей улицы и пересеките ее.
  • Повернуть на запад, пересечь авеню А и пройти полтора квартала по северной стороне Третьей улицы.
  • Здание, которое вы ищете, находится в середине квартала и имеет фонтан, который обычно работает, а также это единственное здание с вращающейся дверью.

  Как видите, поскольку каждая улица имеет две стороны, а каждый перекресток имеет четыре угла, важно указать точную сторону улицы. Если мы просто скажем «средний блок между B и C», у вас будет ровно 50-процентный шанс оказаться на правильной стороне. Если мы планируем встретиться на пересечении двух улиц, у нас есть только 25-процентный шанс оказаться на правильном углу. Направления по компасу важны для точного понимания того, где вы находитесь и куда направляетесь.

  Обратите внимание, что фонтан является хорошей подсказкой для определения местоположения здания, но только до тех пор, пока он включен и слепой путешественник может слышать движение воды. Вращающиеся двери являются постоянными и, следовательно, являются хорошим ориентиром , подтверждающим, что вы достигли нужного здания. Это хорошая идея, чтобы привыкнуть использовать как ориентиры, так и подсказки, чтобы помочь определить, где вы находитесь. Опытные путешественники вскоре узнают, сколько времени нужно, чтобы добраться до здания, и научатся понимать, когда они находятся рядом.

  Те же принципы применяются внутри зданий.
