Физика Колебательный контур. Получение электромагнитных колебаний

Материалы к уроку

Конспект урока

Первым, кто экспериментально получил электромагнитную волну, был немецкий ученый Генрих Герц. Так же он смог передать ее на небольшое расстояние и принять.  В 1886 году Герц заметил крошечные искры, проскакивающие в зазоре медного кольца, когда рядом разряжалась индукционная катушка. Это свидетельствовало о присутствии электромагнитных волн. Герц принялся изучать это явление. Он сконструировал аппарат, который состоял из передатчика и устройства, которое бы создало колебание необходимой частоты и приемника. Для того чтобы понять, в чем заключалась идея Герца в создании передатчика, необходимо вспомнить теоритические выводы Максвелла об электромагнитных волнах: электромагнитные волны создаются ускоренно движущимися зарядами. Создать такие заряды можно только в колебательном контуре. Колебательный контур – это цепь, которая состоит, в идеале, из последовательно соединенной катушки и конденсатора. В таком контуре возникают электромагнитные колебания, то есть периодические изменения со временем электрического и магнитного поля и, соответственно, величин, их характеризующих.

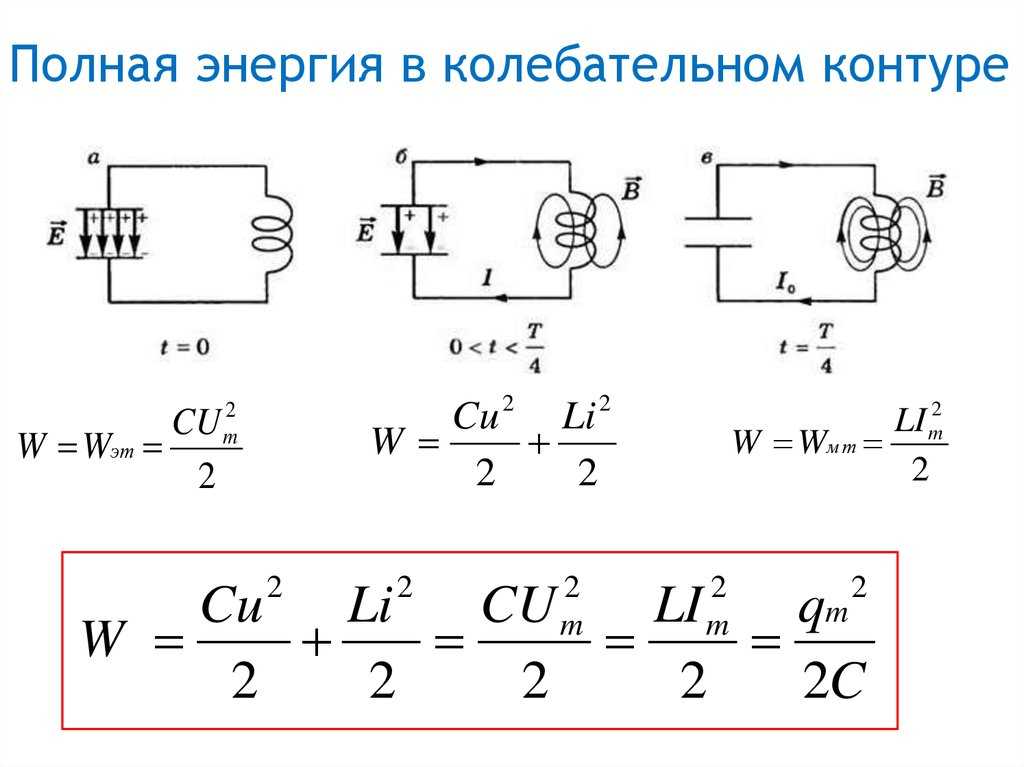

Рассмотрим, как происходят эти колебания. Отсчет времени начинается с того момента, как в цепь подключили заряженный конденсатор. Напряжение на обкладках конденсатора максимально, линии напряженности электрического поля направлены сверху вниз. В следующий промежуток времени, конденсатор начинает разряжаться (то есть электрическое поле ослабевает) и в цепи начинает течь ток. Одновременно с этим в катушке возникнет магнитное поле, препятствующее возрастанию тока в цепи. Здесь мы наблюдаем превращение электрического поля в магнитное. Когда конденсатор полностью разряжен, энергия контура заключена в магнитном поле. Так как конденсатор разрядился, ток начинает в контуре убывать, и в катушке в результате явления самоиндукции возникает индукционный ток, который направлен так же, как и убывающий ток (согласно правилу Ленца).

В результате этого конденсатор начинает перезаряжаться, теперь нижняя обкладка конденсатора заряжена положительно, а верхняя отрицательно. Магнитное поле опять превращается в электрическое. С уменьшением магнитного поля до нулевого значения конденсатор полностью заряжается. Энергия контура заключена в электрическом поле. Полностью заряженный конденсатор начинает разряжаться, но так как полярность обкладок конденсатора изменилась, ток потечет в противоположном направлении. Процесс повторится, но в зеркальном отражении.  Таким образом, создаются свободные электромагнитные колебания, то есть колебания, которые возникли благодаря первоначальному запасу энергии (по аналогии с механическими колебаниями). Электромагнитное поле в контуре создано. Однако такой контур очень слабо излучает эту энергию в окружающую среду. Если раскрывать обкладки конденсатора все больше и больше, то все электромагнитные волны будут излучаться в пространстве более свободно.
В своем опыте Герц использовал катушку Румкорфа. Она состоит из первичной обмотки толстой проволоки и вторичной, большого количества витков тонкой проволоки. Эта катушка позволяет получить на концах вторичной обмотки огромное напряжение, благодаря чему сферы заряжаются противоположными зарядами. Через некоторое время в промежутке между сферами проскакивает искра. В этот момент в открытом контуре получаем высокочастотные колебания, которые будут распространяться в виде волны в окружающее пространство.   Электромагнитная волна невидима. Поэтому для ее регистрации или приема Герц использовал кольцо с разрывом. Экспериментируя с размером кольца и расстоянием до контура, Герц получил искровой разряд. Искры были результатом электромагнитных колебаний, которые распространялись в пространстве как волны и заряжали приемник.


Остались вопросы по теме? Наши репетиторы готовы помочь!

• Подготовим к ЕГЭ, ОГЭ и другим экзаменам

• Найдём слабые места по предмету и разберём ошибки

• Повысим успеваемость по школьным предметам

• Поможем подготовиться к поступлению в любой ВУЗ

Выбрать репетитораОставить заявку на подбор

Колебательный контур – формула явления, расчет

4. 6

Средняя оценка: 4.6

Всего получено оценок: 152.

4.6

Средняя оценка: 4.6

Всего получено оценок: 152.

Простейшей электрической схемой, в которой могут существовать колебания, является колебательный контур. Рассмотрим процессы, происходящие в нем.

Колебательный контур

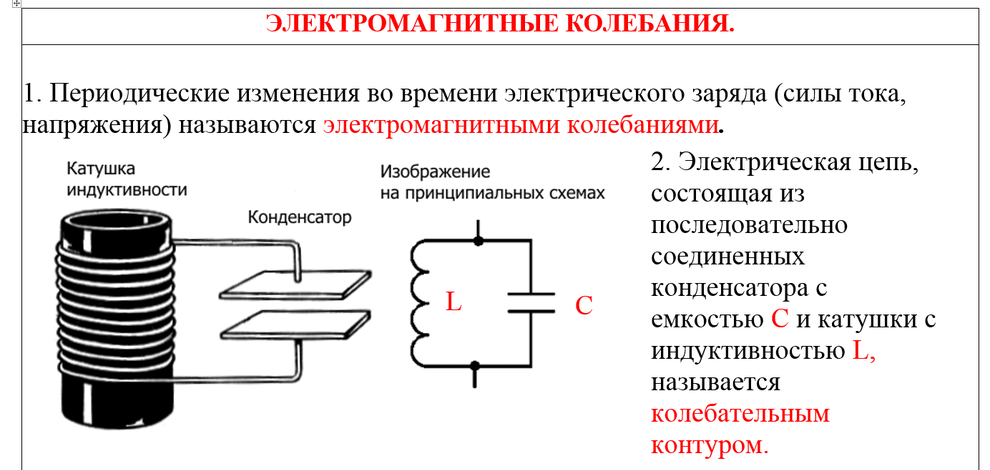

Колебательным контуром называется цепь из параллельно соединенных конденсатора и катушки индуктивности.

Рис. 1. Схема колебательного контура.

Разорвем схему, и зарядим конденсатор. На его обкладках появится напряжение. Если теперь соединить выводы конденсатора внешним проводником – возникнет сильный электрический разряд, поскольку сопротивление проводника невелико, ток разряда резко возрастет до больших значений, выделяемая мощность также будет велика.

Однако, если замкнуть контур через катушку индуктивности, ситуация будет иной. Электрическое сопротивление катушки также невелико, однако, резкого броска тока не возникнет. Происходящее дальше будет состоять из двух стадий.

Первая стадия

Конденсатор начнет разряжаться через малое сопротивление катушки. Но, в результате явления самоиндукции, возникающее в катушке магнитное поле будет направлено так, чтобы противодействовать причине, его вызывающей. Поэтому ток будет возрастать гораздо медленнее, чем при коротком замыкании. Напряжение на конденсаторе при этом будет падать. В результате максимальное значение тока не достигнет значений короткого замыкания.

В конце стадии разряда конденсатора ток через обе компоненты контура будет иметь некоторое максимальное значение, а напряжение на конденсаторе уменьшится до нуля.

Вторая стадия

Здесь опять ключевую роль играет явление самоиндукции. Поскольку напряжение на обоих компонентах контура уменьшилось до нуля, ток должен прекратиться. Однако, магнитный поток в катушке индуктивности направлен так, чтобы противодействовать этому. В результате ток исчезает не сразу, а снижается в течение некоторого времени.

Снижающийся ток проходит через разряженный конденсатор, и заряжает его (уже в противоположном направлении). 2\over 2}$

Сумма этих величин будет постоянна: $W_C+W_C=const$. Если теперь вычислить скорость изменения каждого вида энергии (взяв производные по времени) и приравнять их друг другу, то после преобразований можно получить формулу, позволяющую произвести расчет частоты колебаний в контуре:

$$\omega ={1\over \sqrt {LC}}$$

Или для периода колебаний:

$$T ={2\pi\over\omega}=2\pi \sqrt {LC}$$

Данная формула называется формулой Томсона в честь физика, который ее вывел.

Колебания в контуре

Из уравнения баланса энергии в контуре можно также вывести уравнение изменения заряда на конденсаторе:

$$q =q_{max}cos(\omega t)$$

А учитывая, что ток в контуре представляет собой производную заряда по времени, можно получить уравнение тока в контуре:

$$I =I_{max}cos(\omega t+{\pi\over2})$$

Из данных формул видно, что и колебания заряда и колебания тока в контуре происходят по гармоническому закону, однако, при этом они смещены друг относительно друга на четверть периода.

Рис. 3. Графики колебаний заряда и тока в контуре.

Колебательный контур во многом аналогичен пружинному маятнику. Заряду соответствует координата, силе тока соответствует мгновенная скорость, индуктивности соответствует масса, емкости соответствует мягкость пружины (большей емкости соответствует более мягкая пружина).

Что мы узнали?

Электрический колебательный контур – это схема, состоящая из параллельных конденсатора и катушки индуктивности. Энергия в колебательном контуре попеременно переходит то в форму заряда в конденсаторе, то в форму магнитного потока в катушке. Возникают колебания напряжения и тока.
