Содержание

что значат эти буквы, какой буквой обозначается заземление

Проверка полярности проводов

Случается, что проводки имеют другие цвета или сочетания, а то и вовсе заключены в белую оболочку без каких-либо знаков. В этом случае необходимо определить полярность при помощи инструментов.

Важно! После определения полярности стоит пометить провода, чтобы не перепутать их в дальнейшем. Отметку можно поставить цветным скотчем, несмываемым фломастером или термоусадочной трубкой

Определить правильную полярность помогут:

Мультиметр: это наиболее простой вариант. На приборе нужно выставить режим замера постоянного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Затем щупы присоединяют к проводам. Если на экране высветились цифры, значит, щупы подсоединены верно — черный к минусу, красный к плюсу. Если же перед цифрами появился знак минуса («-»), значит, щупы подсоединены неверно: черный — к плюсу, красный — к минусу.

Важно! При использовании мультиметра со стрелкой при правильном подключении значение будет правильным, при неправильном стрелка отклонится в противоположную сторону

  • Индикаторная отвертка: при прикосновении к фазному проводу цепь замыкается, контрольная лампа загорается. Это недорогой и надежный инструмент, достаточно долговечный и не требующий дополнительных ресурсов. К минусам стоит отнести малую точность и возможность ложного срабатывания.
  • Лампа: нужно вкрутить лампу накаливания в типовой патрон, присоединить провод к известной нулевой линии и по очереди проверять остальные, подключая их. Загоревшаяся лампа будет означать наличие фазы.
  • Батарейка: проверяемые проводки нужно подключить одним концом к разным сторонам батареи (к «+» и «-»), вторым концом на пару секунд прикоснуться к выводам динамиков. Если диффузор двигается наружу, провод подключен правильно, если «втягивается» внутрь — неправильно.
  • Сырой картофель: его разрезают пополам и втыкают оголенными концами два провода на расстоянии 1-2 см друг от друга.
    Другие концы подключают к источнику постоянного тока, включают прибор и оставляют на 15-20 минут. Возле положительного образуется пятно зеленого цвета, возле отрицательного появятся пузырьки — выделится водород.

Теплая вода: провода одним концом подключаются к источнику питания, вторые опускают в теплую воду. После включения прибора возле отрицательного провода начнут собираться пузырьки.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На постоянном токе для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

  • нулевой проводник обозначается голубым цветом и буквой «N»;
  • заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
  • провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

  • надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
  • намотать изоляционную ленту;
  • на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке.

Для этого необходимо учитывать несколько правил:

  1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
  2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
  3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
  4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

http://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetamhttp://elektrika.expert/provodka/cvet-provodov-v-jelektroprovodke.htmlhttp://stroychik.ru/elektrika/cvetovaya-markirovka-provodovhttp://electricvdome.ru/montaj-electroprivodki/kakogo-cveta-faza.html

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике
введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n)
и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим

Это важно при подключении или отключении оборудования от электропитания

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

  • Глухозаземленный нейтральный кабель.
  • Изолированный нулевой провод.
  • Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможна зеленоватая продольная прожилка.
  • Фаза В — выраженного зеленого колера, иногда неонового оттенка.
  • Фаза С — красная.
  • Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Оцените статью:

Как обозначается фаза l или n

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Задай вопрос специалистам и получи
ответ уже через 15 минут!

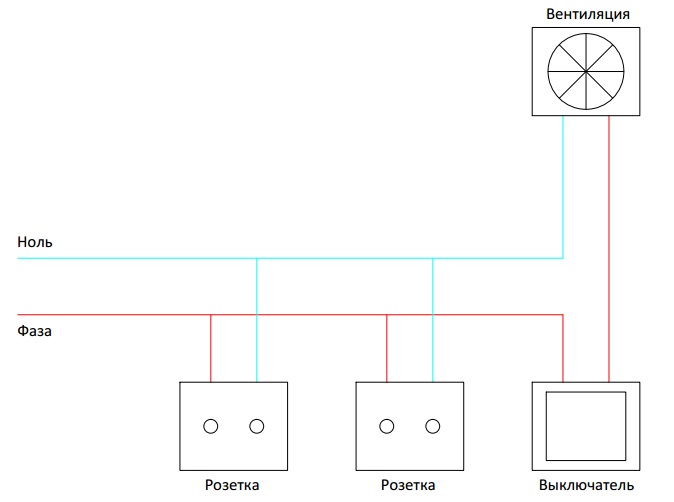

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Так и не нашли ответ
на свой вопрос?

Просто напиши с чем тебе
нужна помощь

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Цвета проводов в трехжильном кабеле

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной. поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга. чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов.

  1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле — это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

проводы n и l на схемах электропроводки, цветовая маркировка

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

  • L 1 — коричневый.
  • L 2 — чёрный.
  • L 3 — серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

  • манипуляции с индикаторной отвёрткой выполняются одной рукой;
  • свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
  • работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE. Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Опубликовано: 23.03.2021

Как обозначается фаза l или n

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

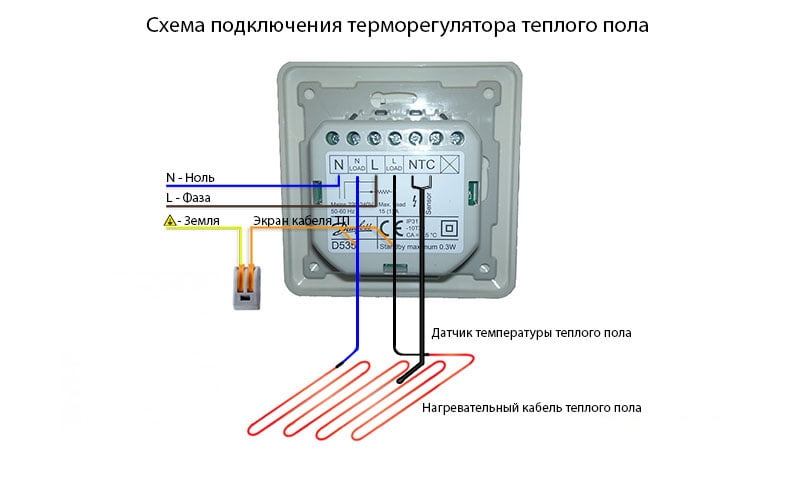

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Задай вопрос специалистам и получи
ответ уже через 15 минут!

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Так и не нашли ответ
на свой вопрос?

Просто напиши с чем тебе
нужна помощь

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Готовые работы на аналогичную тему

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

на схемах и цветовая маркировка

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Желто-зеленая раскраска заземлителя

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • ЕС,
  • Казахстане,
  • КНР,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
Цвета проводников фазы
  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
Цвета защитных проводников
  • На постоянном токе для проводников и шин применяются красный и синий цвета.
Расшифровка цветов

Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Цветовые обозначения фазы



Похожие статьи: Цветовое кодирование электропроводки

(Нидерланды, Бельгия, международное)


Электропроводка новая (после 1970 г.):


Однофазный:


N – голубой – ноль / отрицательный
L – коричневый – фаза / плюс
T – черный – провод переключателя
⏚ – Желтый / зеленый – Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для электропроводки сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она должным образом заземлена и, следовательно, находится в контакте с землей.

Три фазы:


N – голубой – ноль / отрицательный
L – коричневый – фаза / плюсы
L2 – черный или коричневый – фаза / плюс
L3 – серый или коричневый – фаза / плюс
T – черный – провод переключателя
⏚ – Желтый / зеленый – Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для электропроводки сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она должным образом заземлена и, следовательно, находится в контакте с землей.

Ищете электропроводку?

Электропроводка старая (до 1970 г.):


Красный – ноль / отрицательный
Зеленый – фаза / плюсы
Черный – провод переключателя
Белый / зеленый – защитное заземление / заземление

Однофазный:


N – голубой – ноль / отрицательный
L – красный или коричневый – фаза / плюс
T – черный или серый – провод переключателя
⏚ – Желтый / зеленый – Земля

Допускаются другие цвета, если они не противоречат международным стандартам электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она должным образом заземлена и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?

Три фасада:

N – Синий – Nul / Min
L1 – Красный или коричневый – Fase / Plus
L2 – Черный или коричневый – Fase / Plus
L3 – Серый или коричневый – Fase / Plus
T – Черный или серый – Провод переключателя
⏚ – Желтый / зеленый – защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для подключения к сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она должным образом заземлена и, следовательно, находится в контакте с землей.


Однофазный:


N – синий – ноль / отрицательный
L – Коричневый – Fase / Plus
T – коричневый – провод переключателя
⏚ – желтый / зеленый – заземление

, три корпуса:


N – синий – ноль / отрицательный
L1 – Коричневый – Fase / Plus
L2 – Коричневый – Fase / Plus
L3 – Коричневый – Fase / Plus
T – коричневый – провод переключателя
⏚ – Желтый / зеленый – Заземление

Не разрешается использовать цвета, противоречащие правилам выше

Проверьте, правильно ли подключен заземляющий провод к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?


Однофазный:


N – голубой – ноль / отрицательный
L – Не светло-голубой или двухцветный – Fase / Plus
T – не голубой и не двухцветный – провод переключателя
⏚ – желтый / зеленый – заземление

, три корпуса:


N – голубой – ноль / отрицательный
L1 – Не светло-голубой или двухцветный – Fase / Plus
L2 – Не светло-голубой или двухцветный – Fase / Plus
L3 – Не светло-голубой или двухцветный – Fase / Plus
T – не голубой и не двухцветный – провод переключателя
⏚ – Желтый / зеленый – Заземление

Не разрешается использовать цвета, противоречащие правилам выше

Проверьте, правильно ли подключен заземляющий провод к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?


Руд – Плюс (+)
Zwart – Min (-)

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследовательская работа
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О Массачусетском технологическом институте
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О Массачусетском технологическом институте
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Восстановление рельсов | SFMTA

* Возможны изменения.

14.08.21: M Ocean View вернется к железнодорожному сообщению и возобновит свой полный путь до пандемии, идущий от станции Embarcadero до Женевы и проспекта Сан-Хосе. Будние часы с 6 утра до 9 вечера, примерно каждые 10 минут; по выходным – с 8:00 до 21:00, примерно каждые 12 минут. Прочтите наш блог M Ocean View для получения более подробной информации.

KT Ingleside-Third Metro Rail

  • Временное сообщение между Саннидейлом и парком Бальбоа, обслуживающее все станции метро Muni между Эмбаркадеро и Западным Порталом, примерно каждые 12 минут
  • Будние дни : 6 а.м. до 21:00
  • Выходные : с 8:00 до 21:00

N Judah Metro Rail

  • Служба между Ocean Beach / Lay Playa и Caltrain / 4th & King Street, обслуживает все станции метро Muni Metro между Embarcadero и Van Ness, примерно каждые 12 минут
  • Будние дни : с 6:00 до 21:00
  • Выходные : с 8:00 до 21:00

S Shuttle Metro Rail

  • Дополнительные услуги между Embarcadero и West Portal по мере необходимости
  • Будние дни : 6 а.м. до 21:00
  • Выходные : с 8:00 до 21:00

Исторический трамвай F Market & Wharves

  • Служба между Рыбацкой пристанью и Кастро, примерно каждые 12 минут
  • Ежедневное обслуживание с Рыбацкой пристани: Примерно в 12:00. до 20:00
  • Ежедневное обслуживание из Кастро: Примерно с 11:00 до 19:00.

J Church Metro Rail Детали

  • Временное сообщение между парком Бальбоа и церковью и улицами Дубоче
  • Ежедневно : 5 а.м. до 22:00 примерно каждые 12 минут
  • Для обслуживания от / до центра города, трансфер от церкви и рынка до станции метро KT Ingleside-Third или автобуса L Taraval, или от церкви и Duboce до линии метро N Judah

Временная замена автобусов

L Taraval Автобус

  • Между SF Zoo и Embarcadero / Ferry Plaza
  • Ежедневно с 5 до 22 часов. примерно каждые 10-15 минут.
  • Линия метро приостановлена ​​до дальнейшего уведомления.

Маршрутный автобусный автобус с видом на океан M

  • Между парком Бальбоа и станцией Западный портал
  • Ежедневно с 5 до 22 часов. примерно каждые 12 минут.
  • Линия метро приостановлена ​​до дальнейшего уведомления.
  • Для обслуживания в центре или из центра: пересадка на станции West Portal до станции KT Ingleside-Third Muni Metro или L Bus.

Автобус N Judah

  • Между Ocean Beach и Caltrain / 4th & King
  • Будние дни 5 а.м. до 6:00 и 21:00 до 22:00, по выходным с 5:00 до 8:00 и 21:00 до 22:00 между сервисом N Owl и ж / д транспортом N Metro.

K Ingleside Автобус

  • Между Ocean Beach и станцией Balboa Park
  • Будние дни с 5 до 6 и 21 час. до 22:00, по выходным с 5:00 до 8:00 и 21:00 до 22:00 между сервисом N Owl и ж / д транспортом N Metro.

Действует с 15 мая 2021 г.

Все станции метро Muni открыты для движения с железнодорожным сообщением KT Ingleside-Third Metro между Саннидейлом и станцией Balboa Park, а также железнодорожным сообщением N Judah Metro между 4th и King (Caltrain) и La Playa (Ocean Beach).Введены новые часы метро Muni для текущих работ по техническому обслуживанию метро.

Автобусы

L Taraval и M Ocean View продолжаются.

Автобусы

K Ingleside и N Judah приостановлены, кроме периода с 5 утра до 6 утра и 21:00. до 22:00 по будням и с 5 утра до 8 утра и 9 вечера. до 22:00 выходные – время между поездкой «Сова» и службой метро.

Маршрутное сообщение

S между Embarcadero и West Portal будет дополнять услугу KT Ingleside-Third в случае задержек.

F Market & Wharves Возобновляется движение исторического трамвая между Fisherman’s Wharf и Castro.

Действующий 23 января 2021

T Third перезапускает железнодорожное сообщение между Саннидейлом и станцией Эмбаркадеро, а на станции Эмбаркадеро завершены работы по улучшению безопасности и эксплуатации. Поезда прибывают на станцию ​​Эмбаркадеро, обслуживают станцию, а затем возвращаются в Саннидейл. Эта услуга обеспечивает соединение от районов Саннидейл, 3-я улица и Мишн-Бэй до центра города и Маркет-стрит.

Автобусные замены будут предоставлять услуги метро Muni с 20:00. до 22:00 между метро и совой службы.

По выходным автобусы будут курсировать с 5 до 8 утра между Саннидейлом и Стюарт-стрит. Станция Embarcadero открывается в 8:00

K Ingleside, L Taraval и M Ocean View остаются автобусными маршрутами до весны, поскольку продолжается ремонт метро, ​​особенно в районе Eureka Curve возле станции Castro.

Действующий 19 декабря 2020

J Church возвращается в качестве временного наземного маршрута между парком Бальбоа и улицами Черч и Маркет с новыми временными доступными пересадками на Черч-стрит на Маркет-стрит и Дубос-стрит.Эти новые временные ключевые остановки будут важны для клиентов с ограниченными возможностями, когда в 2021 году возобновится работа метро.


Мы вернули все услуги метро Muni в августе 2020 года и быстро обнаружили, что нам нужно снова закрыть, чтобы провести значительный ремонт в метро, ​​, особенно на кривой Эврика возле станции Кастро . Работы включают замену неисправного балласта и выключателей в тоннеле метро. Для получения подробной информации о проекте строительства туннеля Eureka Curve, посетите SFMTA.com / EurekaCurve.

Работы в метро будут завершаться поэтапно, и по мере того, как будут завершены последовательные раунды ремонта метро, ​​мы также поэтапно восстановим железнодорожное сообщение Muni Metro.

Этап первый: Восстановление рельса без метро

Мы восстанавливаем наземный рельс, не зависящий от метро, ​​который освободит автобусы и обеспечит прямое сообщение с другими ключевыми маршрутами и рабочими коридорами, такими как Маркет-стрит. Это включает в себя возвращение линии поверхности J Church.

Этап второй: Восстановление рельсов в метро после завершения ремонта и открытия станций

По мере того, как мы завершаем первый раунд работ в метро, ​​мы можем снова открыть станции метро и соответствующим образом запланировать восстановление железнодорожного сообщения Muni Metro. Первой вновь откроется станция Embarcadero. Это позволяет нам вернуть T Third, который развернется на станции Embarcadero. Клиенты могут подключиться к нескольким автобусным маршрутам на Маркет-стрит и BART. T Третьи автобусы будут перепрофилированы на другие маршруты в соответствии с нашими приоритетами обслуживания .

Ремонт и открытие метро продолжатся на запад, в сторону станции West Portal.

Этап третий: поддержка и расширение услуг

В конце концов, когда метро будет полностью открыто, мы планируем сделать приоритетным восстановление или расширение услуг метро там, где мы видим наибольший спрос и наибольшую потребность в пропускной способности.


Наша цель – обеспечить максимально стабильное и надежное обслуживание, даже несмотря на то, что наши автомобильные ресурсы ограничены во время пандемии коронавируса, и мы сталкиваемся с постоянным дефицитом бюджета.В ответ на развивающуюся чрезвычайную ситуацию в области общественного здравоохранения мы внесли следующие изменения в услуги:

  • Воспользуйтесь нашим ограниченным количеством транспортных средств для обслуживания Muni по всему городу
  • Повышение качества обслуживания на наиболее загруженных маршрутах для удовлетворения спроса и переполненности
  • Добавьте услугу для людей, которые имеют доступ к меньшему количеству транспортных средств, включая тех, кто живет и работает в наших районах, определенных нашей Стратегией обеспечения справедливости обслуживания Muni. Добавьте связи с важными объектами в разных частях города, такими как рабочие и деловые коридоры и медицинские учреждения

Для достижения этих целей мы снова вводим в действие линии метро Muni, чтобы освободить автобусы для ввода в эксплуатацию на других маршрутах.Постепенно возвращая железнодорожные линии, мы стремимся тщательно тестировать и проверять работу рельсов после месяцев простоя, чтобы гарантировать безопасное и ответственное восстановление железнодорожного сообщения Muni Metro.


Освобождение автобусов путем перезапуска железнодорожного сообщения Muni Metro помогает предоставить дополнительные услуги там, где они больше всего нужны клиентам, особенно тем, кто полагается на общественный транспорт как средство к существованию. Большинство наших основных работников живут в районах, наиболее пострадавших от пандемии, и у них не так много вариантов транспорта, чтобы добраться до своей основной работы.Некоторые из этих районов также определены нашей стратегией акционерного капитала Muni.

COVID-19 – это не только кризис здравоохранения, но и экономический кризис. Расширение доступа к рабочим местам для наших основных работников важно для восстановления экономики нашего города. Вот почему в условиях борьбы с коронавирусом в нашем городе жизненно важно, чтобы важные работники могли добраться туда, куда им нужно.


По мере того, как железнодорожная служба Muni Metro возвращается, мы стремимся сделать обслуживание более надежным и сократить хронические задержки и резервные копии, с которыми клиенты Metro сталкивались в течение многих лет: поезда будут застревать за пределами туннелей, между станциями и на платформах на длительные периоды, часто часто не может позволить клиентам включаться или выключаться.Основная причина этих проблем носит структурный характер – мы перемещаем все семь наших железнодорожных линий Muni Metro через один туннель метро, ​​и резервные копии или замедления вызывают волновые эффекты в системе Muni, делая обслуживание менее надежным не только на линии метро Muni, но и на других станциях Muni. линии.

Наша система метро перемещает наши самые большие объемы клиентов через центр города. Важно, чтобы мы воспользовались возможностью улучшить наши железнодорожные перевозки, чтобы мы могли надежно доставлять людей в места их назначения.

В августе 2020 года мы представили новую временную конфигурацию для Muni Metro, которая поможет улучшить систему. Дополнительные сведения об ограничениях движения в метро, ​​временной конфигурации Muni Metro, предложенной в августе 2020 года, и обосновании этой конфигурации см. В обновлении проекта восстановления железной дороги за август 2020 года.

Вот изображение подробной временной новой карты метро Muni, разработанной в августе 2020 года.

Чтобы оставить отзыв, воспользуйтесь формой обратной связи .

Упрощенное трехфазное питание

Однофазная система, пожалуй, самый распространенный тип системы, с которым знакомо большинство людей. Это то, что есть у людей в доме и к каким приборам подключены. Для большей мощности используются трехфазные системы.

Электричество генерируется катушкой с проволокой, движущейся в магнитном поле. На рисунке показаны три такие катушки в электрическом генераторе, равномерно разнесенные друг от друга. Каждая катушка называется фазой, а поскольку катушек три, это называется трехфазной системой.

От такой системы питание может подаваться как однофазное (нагрузка подключена между линией и нейтралью) или трехфазная (нагрузка подключена между всеми тремя линиями). На рисунке двигатель подключен как трехфазная нагрузка, а розетки и лампа – как однофазные нагрузки.

Терминология

Три конца обмотки, соединенные вместе в центре, называются нейтралью (обозначается « N »). Другие концы называются концом линии (обозначаются как « L1 », « L2 » и « L3 »).

Напряжение между двумя линиями (например, « L1 » и « L2 ») называется межфазным (или междуфазным) напряжением. Напряжение на каждой обмотке (например, между ‘ L1 ‘ и ‘ N ‘ называется линией к нейтрали (или фазным напряжением).

Зависимость напряжений

Линейное напряжение – это векторная сумма фаз к фазному напряжению на каждой обмотке. Это не то же самое, что арифметическая сумма, и определяется следующим уравнением:

Пример:

Линейное напряжение ( В LL )

Линия-нейтраль ( В LN )


Решение проблем с тремя фазами Совет

– решить th Э-э фазовая задача, преобразовать ее в однофазную задачу.

В сбалансированной трехфазной системе
– каждая фаза обеспечивает / использует 1/3 общей мощности
– преобразование трехфазных проблем в однофазные

Ресурсы

Градуированное лицензирование

Получение первых водительских прав – это захватывающе! (Хорошо, возможно, это не участие в тестах.) Мы здесь, чтобы помочь вам добиться успеха с помощью советов, викторин, приложений и многого другого.

Проходя через с градуированной лицензией (GLP), вы изучите навыки и взгляды, которые помогут вам стать безопасным и уверенным в себе водителем.Вы научитесь управлять автомобилем менее рискованным способом – сначала с квалифицированным руководителем, а затем самостоятельно.

Чтобы пройти GLP, вам необходимо пройти три теста – один тест с несколькими вариантами ответов, затем два дорожных теста. Если вы водите безопасно, от начала до конца потребуется около трех лет. Это означает, что у вас будет много времени на обучение, практику и обучение водителей, чтобы развить свои знания и навыки.

1: Получите лицензию учащегося – ваш L

Вы можете получить L в день своего 16-летия или после него.

Вот как получить L:

Подробнее о получении лицензии учащегося


2: Получите лицензию для новичка – ваш N

После не менее года практики с квалифицированным руководителем вы можете пройти свой первый дорожный тест.

Вот как получить свой N:

  • Забронируйте, пройдите и сдайте дорожный тест класса 7

Узнайте больше о получении лицензии для новичков

Если вы нарушите ограничение нулевого содержания алкоголя в крови или нулевой концентрации наркотиков в крови, вы можете подвергнуться штрафам и другим санкциям.Если у вас есть L или N, вам не разрешается использовать какие-либо личные электронные устройства, даже с системой громкой связи.



3: Получите полную лицензию

Следующий шаг, наконец, здесь – получение полной лицензии! Больше никаких градуированных лицензионных ограничений, тестов или знаков L и N на задней части автомобиля.

Вы можете подать заявку на получение полных прав после того, как у вас N в течение не менее 24 месяцев безопасного вождения без запретов (или, возможно, 18 месяцев, если вы прошли утвержденный ICBC курс обучения водителей на этапе L и были безопасным водителем в течение тот период).

Вот как получить полную лицензию:

  • Забронируйте, пройдите и сдайте дорожный тест 5 класса

Узнайте больше о получении полной лицензии.

Испытание фазы 3

мезобластов показывает, что однократная инъекция

НЬЮ-ЙОРК, 10 февраля 2021 г. (GLOBE NEWSWIRE) – Компания Mesoblast Limited (Nasdaq: MESO; ASX: MSB), мировой лидер в области аллогенных клеточных препаратов для лечения воспалительных заболеваний, сегодня объявила результаты рандомизированного контролируемого исследования фазы 3 своего аллогенного препарата. Терапия мезенхимальными клетками-предшественниками (MPC) rexlemestrocel-L у 404 включенных пациентов с хронической болью в пояснице (CLBP) из-за остеохондроза (DDD), рефрактерных к традиционным методам лечения.Результаты показывают, что однократная инъекция рекслеместроцела-L может обеспечить безопасную, длительную и эффективную опиоидсберегающую терапию для пациентов с хронической воспалительной болью в спине из-за остеохондроза, и что наибольшие преимущества наблюдаются при введении на ранних стадиях заболевания. до возникновения необратимого фиброза межпозвоночного диска.

«Устойчивое уменьшение боли в течение как минимум двух лет после однократного приема указывает на то, что рекслеместроцел-L может изменить парадигму лечения хронической боли в пояснице из-за воспалительного заболевания диска, состояния, которым страдают до семи миллионов человек. пациентов в Соединенных Штатах и ​​Европе, а также для предотвращения или сокращения употребления опиоидов и зависимости », – сказал д-р.Сильвиу Итеску, генеральный директор Mesoblast.

Пациенты были рандомизированы 1: 1: 1 для получения однократной внутридисковой инъекции либо рекслеместроцела-L с использованием стандартной дозы 6 миллионов аллогенных мезенхимальных клеток-предшественников (MPC), с носителем гиалуроновой кислоты (HA) или без него, либо физиологического раствора. контроля и стратифицировали по употреблению опиоидов на исходном уровне, чтобы гарантировать, что все три группы лечения были одинаково представлены в этой заранее определенной группе населения. Исследование проводилось в 48 центрах, преимущественно в США.В предыдущем рандомизированном контролируемом исследовании с участием пациентов с рефрактерным CLBP, до 80% из которых принимали опиоиды, однократная инъекция 6 миллионов MPC + носитель HA значительно снизила CLBP в течение как минимум двух лет, в то время как один HA не отличался от физиологического раствора. 1

Эффективность одного только рекслеместроцела-L или рекслеместроцела-L + HA в течение 24 месяцев оценивалась по уменьшению боли с помощью визуальной аналоговой шкалы (ВАШ) и по инвалидности или функции с помощью двух измерений: индекса инвалидности Освестри (ODI) и 5-мерный индекс EuroQoL (EQ-5D).Ключевые анализы были выполнены на всей исследуемой популяции и на заранее определенных подгруппах потребителей опиоидов на исходном уровне и на пациентах с продолжительностью ХПНП, меньшей или большей, чем медиана для всей исследуемой популяции.

Нормативное одобрение фармацевтических агентов, таких как опиоиды, для лечения хронических болевых синдромов, как правило, требует уменьшения боли в качестве основного результата. В разгар опиоидной эпидемии в Соединенных Штатах Управление по санитарному надзору за качеством пищевых продуктов и медикаментов уделяет первоочередное внимание новым терапевтическим средствам, направленным как на уменьшение боли, так и на предотвращение опиоидов 2 , особенно для лечения ХЛБП, на который приходится 50% рецептов на опиоиды. 3-5 В дополнение к оценке длительности уменьшения боли с помощью лечения рекслеместроцелом-L, в этом исследовании оценивались первичные результаты с использованием комплексных показателей уменьшения боли вместе с функциональными ответами на лечение, а также исследовательских композиций уменьшения боли и функциональных ответов в контекст сокращения опиоидов.

Однократная инъекция носителя MPC + гиалуроновой кислоты (HA) привела к:

  • Достижению значительного и стойкого снижения CLBP в течение 24 месяцев во всей исследуемой популяции (n = 391) по сравнению с контрольным физиологическим раствором
  • Сильнейшая боль снижение наблюдалось в предварительно определенной популяции с более короткой продолжительностью CLBP, чем медиана исследования в 68 месяцев (n = 194), значительно большее снижение во всех временных точках (1, 3, 6, 12, 18 и 24 месяца) по сравнению с физиологическим раствором контрольная группа
  • Значительно большее уменьшение боли у предварительно заданной подгруппы пациентов, употребляющих опиоиды (n = 168) во все моменты времени по сравнению с контрольной группой, получавшей физиологический раствор
  • Подтверждение стойкого уменьшения боли, наблюдаемого при комбинации рекслеместроцель-L + HA в в предыдущем рандомизированном контролируемом исследовании, в котором только контроль HA существенно не отличался от физиологического раствора 1
  • Повышенные комбинированные результаты уменьшения боли вместе с имп. улучшение функции у пациентов с хронической сердечной недостаточностью продолжительностью менее 68 месяцев, медиана для исследования; однако комбинированные исходы боли и функции не достигли статистической значимости в течение всего исследования
  • Нет проблем с безопасностью в течение 24-месячного периода наблюдения во всей популяции исследования

Важно отметить, что у пациентов, принимавших опиоиды на исходном уровне, результаты показали:

  • Значительное сокращение употребления опиоидов в течение 24 месяцев у пациентов, получавших MPC + HA, в то время как увеличение использования опиоидов произошло в контрольной группе с физиологическим раствором
  • Лечение MPC + HA привело к почти в четыре раза большему количеству потребителей опиоидов, достигнув 50% сокращения боли, а также снижение употребления опиоидов на 24 месяца по сравнению с теми, кто лечился физиологическим раствором

Mesoblast встретится с FDA, чтобы обсудить результаты этого исследования вместе с рандомизированным контролируемым исследованием MPC + HA и потенциальными путями утверждения для rexlemestrocel-L + HA в качестве лечения длительного снижения CLBP за счет DDD с опиоидсберегающей активностью.

Все пациенты, получавшие лечение
Во всей популяции, получавшей лечение в исследовании фазы 3 (n = 391 оцениваемый при последующем наблюдении), пациенты, получившие однократную инъекцию MPC + HA, имели значительно большее уменьшение боли в обоих 12 и 24 месяца по сравнению с контролем с физиологическим раствором, как измерено с помощью ВАШ по шкале от 1 до 100. На рис. 1 показано, что среднее изменение по методу наименьших квадратов (LS) от исходного уровня у пациентов, получавших MPC + HA, составило -27,6 через 12 месяцев и -26.0 через 24 месяца от исходного среднего значения VAS 60,4 (p = 0,014 и p = 0,036, соответственно, по сравнению с контрольной группой, получавшей физиологический раствор). Пациенты, получавшие только MPC, имели среднее снижение VAS между физиологическим раствором и MPC + HA, что указывает на аддитивную роль носителя HA, вероятно, за счет увеличения нацеливания мезенхимальных стромальных клеток на участки воспаления. 6 Устойчивое уменьшение боли, наблюдаемое в течение 24 месяцев, подтверждает результаты предыдущего рандомизированного контролируемого исследования, которое показало, что та же самая доза и состав MPC + HA привели к значительно большему уменьшению боли, как измерено средним изменением LS по ВАШ от исходного уровня как через 12 месяцев, так и через 24 месяца по сравнению с физиологическим раствором (p = 0.018 и p = 0,006, соответственно), тогда как одна НА существенно не отличалась от физиологического раствора. 1

Рисунок 1: LS Среднее изменение боли в пояснице по ВАШ от исходного уровня по ВАШ 60,4 – Все исследование (n = 391)

https://www.globenewswire.com/NewsRoom/AttachmentNg/b30efac8-ec8e- 4a59-a737-9f22b0bfd402

Максимальное уменьшение боли с помощью MPC + HA наблюдалось у предварительно определенной подгруппы пациентов, получавших лечение в течение более короткой продолжительности CLBP, чем медиана исследования (68 месяцев) (n = 194). На фиг. 2 показано, что среднее изменение по методу наименьших квадратов (LS) от исходного уровня у пациентов, получавших MPC + HA, составило -36,9 через 12 месяцев и -36,5 через 24 месяца (p <0,0001 в оба момента времени по сравнению с контрольной группой, получавшей физиологический раствор). Кроме того, минимальная или отсутствующая боль (VAS < 20) наблюдалась у 60% этих пациентов, получавших MPC + HA через 12 месяцев и у 54% через 24 месяца (p = 0,011 и p = 0,036, соответственно, по сравнению с физиологическим раствором. элементы управления).

Рисунок 2: Изменение среднего значения боли в пояснице по ВАШ по сравнению с исходным уровнем – продолжительность CLBP <медиана (n = 194)

https: // www.globenewswire.com/NewsRoom/AttachmentNg/957c024f-2bd7-4a59-a01f-2a953630b265

Предварительно определенные измерения функции и инвалидности показали, что индекс 5-мерного вопросника EuroQoL (EQ-5D) оказался более чувствительным дискриминатором лечения по сравнению с индексом инвалидности Освестри (ODI) в этой популяции пациентов. В популяции с более короткой продолжительностью CLBP, чем медиана для исследования, MPC + HA улучшил функцию и инвалидность по сравнению с физиологическим раствором как через 12, так и через 24 месяца, как измерено любым индексом EQ-5D (p = 0.009 и p = 0,020 соответственно) или ODI (p = 0,044 и p = 0,059 соответственно). У этих пациентов MPC + HA привел к увеличению результатов комбинированного ответа через 24 месяца в виде 50% уменьшения боли и улучшения функции, что измерялось либо с помощью индекса EQ-5D> 0,03, либо с помощью индекса ODI> 15 (p = 0,04 и p = 0,06). , соответственно).

Популяция пациентов, принимающих опиоиды

В предварительно определенной популяции потребителей опиоидов на исходном уровне (n = 168) пациенты, получившие однократную инъекцию MPC + HA, имели значительно большее уменьшение боли во всех временных точках (1, 3, 6, 12, 18 и 24 месяца) по сравнению с контролем с физиологическим раствором (p <0.05 для всех точек времени). Важно отметить, что, несмотря на инструкции лечащим врачам и пациентам не менять какие-либо лекарства во время испытания, к 24 месяцам наблюдалось снижение употребления опиоидов на 40% (по данным эквивалентной дозы морфина, MED) у пациентов, получавших однократную инъекцию MPC +. НА (р = 0,03). И наоборот, большее количество потребителей опиоидов, получавших физиологический раствор, фактически увеличило свое ежедневное потребление опиоидов MED в течение 24 месяцев, чем те, кто получал MPC + HA (50% против 13% через 24 месяца, p = 0,0009).

К 24 месяцам 46% пациентов, получавших MPC + HA, достигли 50% снижения ВАШ вместе со снижением дозы опиоидов MED по сравнению только с 12% контрольных пациентов с физиологическим раствором (p = 0.004) и 32% против 12% (p = 0,05) достигли сочетания 50% снижения ВАШ и 15-балльного улучшения ODI вместе со снижением опиоидов. Лечение MPC + HA привело к 5-кратному увеличению доли пациентов, достигших в совокупности 50% снижения боли и ответа индекса EQ-5D как через 12, так и через 24 месяца (33% против 6%, p = 0,006) при одновременном сокращении употребления опиоидов.

Главный врач мезобластов д-р Фред Гроссман сказал: «Эти результаты показывают очень значимые улучшения в ослаблении CLBP в течение как минимум двух лет после однократной инъекции наших противовоспалительных мезенхимальных клеток-предшественников (MPC) в амбулаторных условиях.Основываясь на результатах исследования фазы 3, мы намерены встретиться с FDA и обсудить возможные пути к одобрению рекслеместроцела-L, в том числе в качестве опиоидсберегающего лечения пациентов с DDD ».

Конференц-звонок
Архивная веб-трансляция будет доступна на странице для инвесторов на веб-сайте компании: www.mesoblast.com

О хронической боли в пояснице, вызванной дегенеративным заболеванием межпозвоночного диска
Хроническая боль в пояснице (CLBP) ) затрагивает примерно 10-15% взрослого населения, что эквивалентно более чем 30 миллионам человек в США и почти 40 миллионам человек в странах ЕС-5 3 .Дегенеративная болезнь диска (DDD), вызывающая дискогенную боль, является наиболее частой этиологией ХЗП у взрослых. 7 , 8 Считается, что более 7 миллионов пациентов в Соединенных Штатах и ​​странах ЕС-5 страдают ХЛБП, вызванной остеохондрозом, 7 9 заболеванием, которое включает воспаление и дегенерацию межпозвонковые диски из-за различных факторов, включая возраст, травму или генетическую предрасположенность.

Боль в спине вызывает большую инвалидность, чем любое другое состояние 9 и вызывает значительные прямые и косвенные затраты на систему здравоохранения 9 , включая чрезмерное употребление опиоидов в этой популяции пациентов.Есть несколько вариантов лечения для пациентов с ХПН, у которых консервативная терапия неэффективна, включая опиоиды, спинномозговые инъекции и хирургическое вмешательство (например, спондилодез или артропластика полного диска). 10 Более 50% рецептов на опиоиды в США предназначены для лечения CLBP, 3-5 , несмотря на тот факт, что опиоиды связаны с серьезными и потенциально опасными для жизни побочными эффектами и не продемонстрировали эффективность в лечении CLBP. 5,11,12 В 2018 году в США произошло более 67000 смертей от передозировки наркотиков 13 , из которых почти 47000 (70%) были связаны с опиоидами.

О компании Mesoblast
Mesoblast – мировой лидер в разработке аллогенных (готовых к продаже) клеточных препаратов для лечения тяжелых и опасных для жизни воспалительных состояний. Компания использовала свою запатентованную технологическую платформу терапии мезенхимальных клеток, чтобы создать широкий портфель продуктов-кандидатов на поздних стадиях, которые реагируют на тяжелое воспаление, высвобождая противовоспалительные факторы, которые противодействуют и модулируют несколько эффекторных ветвей иммунной системы, что приводит к значительному сокращению повреждающего воспалительного процесса.

«Мезобласт» обладает сильным и обширным портфелем интеллектуальной собственности по всему миру, защита которого распространяется по крайней мере до 2040 года на всех основных рынках. Собственные производственные процессы компании позволяют получать промышленные, криоконсервированные, готовые к продаже клеточные лекарства. Планируется, что эти клеточные методы лечения с определенными критериями высвобождения фармацевтических препаратов будут легко доступны для пациентов во всем мире.

Компания «Мезобласт» завершила 3-ю фазу испытаний рекслеместроцела-L при запущенной хронической сердечной недостаточности и хронической боли в пояснице.Реместемцел-L разрабатывается для лечения воспалительных заболеваний у детей и взрослых, включая резистентный к стероидам острый трансплантат против хозяина и умеренный или тяжелый острый респираторный дистресс-синдром. Два продукта были коммерциализированы в Японии и Европе лицензиатами Mesoblast, и Компания установила коммерческие партнерские отношения в Европе и Китае для некоторых активов Фазы 3.

Mesoblast имеет представительства в Австралии, США и Сингапуре и котируется на Австралийской фондовой бирже (MSB) и Nasdaq (MESO).Для получения дополнительной информации см. www.mesoblast.com , LinkedIn: Mesoblast Limited и Twitter: @Mesoblast

Ссылки

  1. Amirdelfan K, Bae H, et al. Лечение аллогенными мезенхимальными клетками-предшественниками хронической боли в пояснице, связанной с остеохондрозом: проспективное рандомизированное плацебо-контролируемое 36-месячное исследование безопасности и эффективности. Позвоночник Jnl . 2021; 21 (2): 212-30
  2. Центры по контролю и профилактике заболеваний
  3. Ресурсы для принятия решений: Отчет о хронической боли 2015.
  4. Абдель Шахид С., Махер К.Г., Уильямс К.А., Дэй Р., Маклахлан А.Дж.. Эффективность, переносимость и дозозависимые эффекты опиоидных анальгетиков при боли в пояснице: систематический обзор и метаанализ. JAMA Intern Med 2016; 176 (7): 958–68
  5. Hudson TJ, Edlund MJ, Steffick DE, Tripathi SP, Sullivan MD. Эпидемиология регулярного употребления прописанных опиоидов: результаты национального обследования населения. J Управление болевыми симптомами 2008; 36 (3): 280–8
  6. Corradetti B, et al.Покрытия из гиалуроновой кислоты как простой и эффективный подход к улучшению перемещения МСК к месту воспаления. Nature – Scientific Reports 2017; 7: 7991
  7. DePalma MJ, et al. Что является источником хронической боли в пояснице и играет ли возраст роль? Болеутоляющее . 2011; 12: 224–233
  8. Пэн Б.Г. Патофизиология, диагностика и лечение дискогенной боли в пояснице. Мир Дж. Ортоп . 2013 18 апреля; 4 (2): 42-52
  9. Уильямс, Дж., Н.Г., Нави, Пельцтер, К.(2015) Факторы риска и инвалидность, связанные с болью в пояснице у пожилых людей в странах с низким и средним уровнем дохода. Результаты исследования ВОЗ по глобальному старению и здоровью взрослых (SAGE). PloS One. 2015; 10 (6): e0127880
  10. Zigler J, et al. Сравнение полной замены поясничного диска с хирургическим спондилодезом для лечения одноуровневого остеохондроза: метаанализ 5-летних результатов рандомизированных контролируемых исследований. Glob Spine J. 2018; 8 (4): 413–23
  11. Chaparro LE, Furlan AD, Deshpande A, Mailis-Gagnon A, Atlas S, Turk DC.Опиоиды по сравнению с плацебо или другими методами лечения хронической боли в пояснице. Cochrane Database Syst Rev 2013 (8): CD004959
  12. Chou R, Turner JA, Devine EB, Hansen RN, Sullivan SD, Blazina I, et al. Эффективность и риски долгосрочной опиоидной терапии хронической боли: систематический обзор семинара Национальных институтов здравоохранения по путям профилактики. Ann Intern Med 2015; 162 (4): 276–86
  13. Ежегодный отчет по эпиднадзору за рисками и исходами, связанными с наркотиками, США, 2019.Центры по контролю и профилактике заболеваний

Заявления о перспективах
Это объявление включает прогнозные заявления, которые относятся к будущим событиям или нашим будущим финансовым показателям и включают известные и неизвестные риски, неопределенности и другие факторы, которые могут привести к нашим фактическим результатам уровни активности, производительности или достижений, которые существенно отличаются от любых будущих результатов, уровней активности, производительности или достижений, выраженных или подразумеваемых в этих прогнозных заявлениях.Все заявления, кроме заявлений об исторических фактах, включая наше намерение обсудить потенциальные пути к потенциальному одобрению с FDA, являются прогнозными заявлениями, которые часто обозначаются такими терминами, как «ожидать», «полагать», «мог бы», « оценивать, ожидать, цель, намереваться, вероятно, с нетерпением ждать, может, планировать, потенциал, прогнозировать, проект, должен, will »,« would »и подобные выражения и их вариации. Мы делаем такие прогнозные заявления в соответствии с безопасными положениями Закона о реформе судебных разбирательств по частным ценным бумагам 1995 года и других федеральных законов о ценных бумагах.Заявления о перспективах не следует рассматривать как гарантию будущих показателей или результатов, и фактические результаты могут отличаться от результатов, ожидаемых в этих прогнозных заявлениях, и различия могут быть существенными и неблагоприятными. Риски, неопределенности и другие факторы, которые могут повлиять на наши прогнозные заявления, включают, помимо прочего: начало, сроки, прогресс и результаты доклинических и клинических исследований Mesoblast или его партнера; Способность компании Mesoblast или ее партнера продвигать кандидатов на продукты в клинические исследования, регистрироваться и успешно завершать их; сроки или вероятность подачи регулирующих документов и разрешений; соглашается ли FDA на потенциальный путь утверждения; а также ценообразование и возмещение стоимости продуктов кандидатов Mesoblast или его партнеров, если они будут одобрены; Способность Mesoblast создавать и поддерживать интеллектуальную собственность на свои продукты-кандидаты и способность Mesoblast успешно защищать их в случаях предполагаемого нарушения.Вы должны прочитать этот пресс-релиз вместе с нашими факторами риска, в наших последних отчетах, поданных в Комиссию по ценным бумагам и биржам, или на нашем веб-сайте. Неопределенности и риски, которые могут привести к тому, что фактические результаты, производительность или достижения Mesoblast будут существенно отличаться от тех, которые могут быть выражены или подразумеваются в таких заявлениях, и, соответственно, вам не следует чрезмерно полагаться на эти прогнозные заявления. За исключением случаев, предусмотренных законом, мы не берем на себя никаких обязательств по публичному обновлению или пересмотру любых прогнозных заявлений, будь то в результате получения новой информации, будущих событий или иным образом.

Выпуск разрешен генеральным директором.

За дополнительной информацией обращайтесь:



Общие сведения о трехфазном напряжении | Тихоокеанский источник энергии

Однофазное переменное напряжение

Большинство из нас знакомо с однофазным напряжением в наших домах, обеспечиваемым местными коммунальными предприятиями. Для США это обычно 120 В. Для однофазного напряжения напряжение выражается как напряжение между фазой и нейтралью между двумя силовыми проводниками (плюс защитное заземление).Нейтральный проводник обычно имеет потенциал земли, а линейный провод – синусоидальное переменное напряжение со среднеквадратичным значением 120 В переменного тока. Это означает, что пик переменного напряжения меняется от + 169,7 В до -169,7 В каждые 16,667 мс на частоте сети 60 Гц в США. Для многих других стран эти номинальные значения составляют 230 В среднеквадратического значения при 50 Гц (20 мс).

Рисунок 1: Форма волны синусоидального напряжения 120 В среднеквадр. Однофазного сигнала

Пауэр Лимитед

Однофазное напряжение может выдавать только такую ​​мощность, как вся мощность, которая должна подаваться через линейный и нейтральный проводники.Это не проблема для домашнего использования, но для промышленного использования может потребоваться больший ток для работы машин, двигателей, освещения и других мощных нагрузок. В таких ситуациях часто бывает желательно увеличить как напряжение, так и ток, чтобы получить более высокую мощность. Один из вариантов – использовать две фазы, как в некоторых домах в США, для работы электрических сушилок. Это называется соединением с разделением фаз, когда две фазы 120 В среднеквадратического значения разнесены по фазе на 180 °, обеспечивая удвоенное межфазное напряжение 120 В или 240 В. Это удваивает доступную мощность.Разделенная фаза обычно не используется в Европе или Азии, поскольку нормальное напряжение однофазной сети уже составляет от 220 В до 240 ЛН.

Трехфазное переменное напряжение

Если пойти дальше, то мощные нагрузки обычно получают питание от трех фаз. Это распределяет ток по трем, а не по одному набору проводов, что позволяет использовать меньшую и, следовательно, менее дорогую проводку. Три источника напряжения сдвинуты по фазе на 120 ° друг относительно друга, чтобы уравновесить токи нагрузки.Это показано на рисунке 2.

Рисунок 2: Кривые трехфазного напряжения с разным вращением

Сдвиг фазы на 120 ° между каждой формой сигнала может быть выполнен в одном из двух чередований фаз – A -> B -> C или A -> C -> B. Чередование фаз не влияет на большинство нагрузок, за исключением трехфазных двигателей переменного тока, которые будут поверните в обратном направлении, если чередование фаз изменилось. Изменить чередование фаз можно, поменяв местами любые два из трех фазных соединений. При использовании программируемого источника питания переменного тока, такого как серия AFX, фазовые углы для фаз B и C можно запрограммировать на 120 ° и 240 ° или 240 ° и 120 ° соответственно, чтобы изменить чередование фаз.AFX также позволяет программировать фазовый дисбаланс для изучения влияния фазовых изменений на тестируемое устройство.

Внимание при определении межфазного напряжения

В то время как «нормальное» соотношение трех фаз, треугольника и звезды, легко описывается простой формулой, это применимо только к равным линейным и нейтральным напряжениям, идеальному фазовому балансу и синусоидальным напряжениям. В этом идеальном случае соотношение между линейным и нейтральным среднеквадратичным напряжением и линейным среднеквадратичным напряжением может быть выражено следующей формулой:

Это соотношение между линией и нейтралью и линейным напряжением показано на фазовой диаграмме на Рисунке 3.

Рисунок 3: Трехфазная фазовая диаграмма

На рисунке 4 ниже показаны два типичных примера трехфазных конфигураций напряжения электросети, используемых в США. В Европе и Азии вместо этого обычно используются конфигурации 220/380 В или 230/400 В. 120VLN на фазу эквивалентно векторной сумме 208VLL:

В LL = 120 В LN * 1,732 = 207,84 В LL

Обратите внимание, что конфигурация сети, соединенная треугольником 480 В, не имеет нейтрального соединения и называется соединением 3 провода + земля треугольник.Чтобы смоделировать этот тип сети с источником питания переменного тока, трехфазная нагрузка подключается по схеме треугольника только между тремя выходными фазами без подключения к выходной клемме нейтрали.

Рисунок 4: Типичные конфигурации трехфазного напряжения, используемые в США

Это соотношение √3 важно при использовании программируемого трехфазного источника переменного тока, так как все источники переменного тока типа T&M программируются только на линейное и нейтральное напряжение. Таким образом, если какое-либо из указанных условий не выполняется, вы не можете просто полагаться на эту формулу для определения линейного напряжения:

  1. Одинаковые напряжения VLN на всех трех фазах
  2. Сбалансированные углы фаз на фазах B и C
  3. Низкие искажения, чистый синусоидальный сигнал

Небольшой фазовый сдвиг на одной или нескольких из трех фаз может иметь значительное влияние на напряжения V LL , что также приводит к дисбалансу тока нагрузки.

Искаженное напряжение, вызванное нелинейной нагрузкой на одной или нескольких фазах, также может сбрасывать линейные напряжения.

Почему это важно?

Программируемые трехфазные источники питания переменного тока имеют регулируемые углы фаз и часто поддерживают сигналы произвольной формы.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
