Буквенное обозначение фазы и нуля в электрике
Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.
Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.
Как обозначается фаза в электричестве
Определение 1
Фазой в народе называют провод с электрическим током.
Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.
В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.
Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.
709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.
Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.
Как обозначается нуль в электричестве
Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.
Определение 2
Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.
По этому проводу происходит возвращение остаточного тока.
На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.
Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.
Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

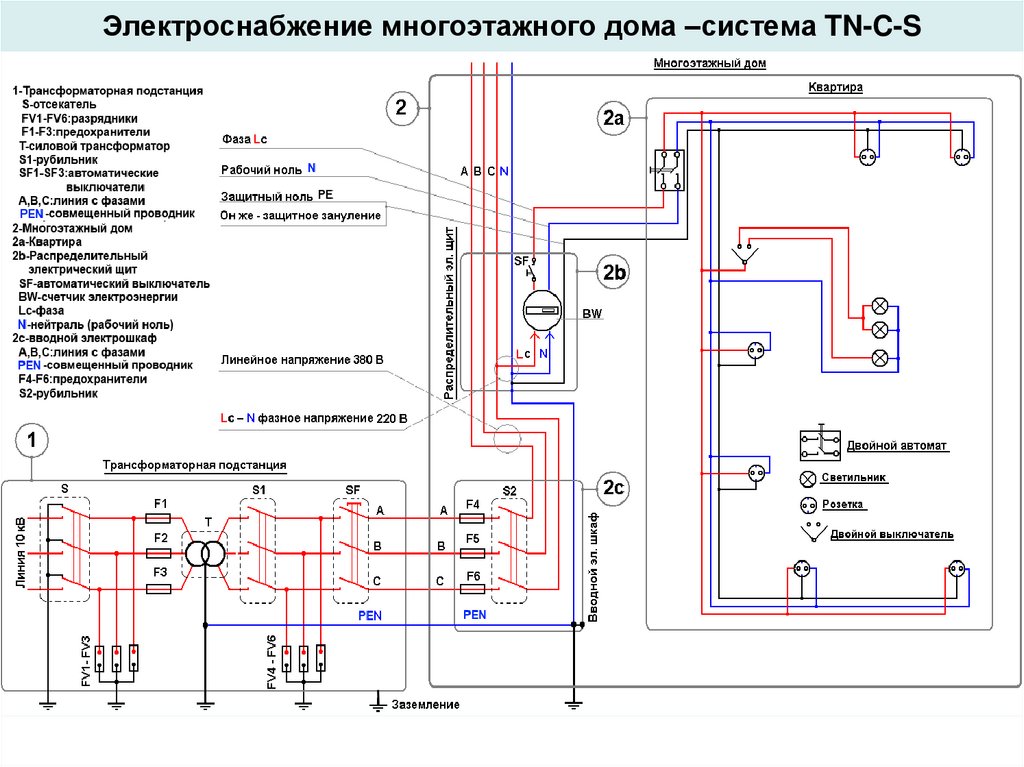

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:
Рисунок 1. Обозначение фазы и нуля на схеме
На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.
На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.
Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.
На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.
Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.
Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы
На данном рисунке представлено схематическое изображение подключения розетки.
Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.
Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.
Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.
Обозначение земли в электрике
Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.
Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:
Рисунок 3.
Обозначение земли на схемах
Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.
Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.
Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.
Обозначение L и N в электрике
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.
Давайте разберемся, о чем говорят обозначения L и N в электрике.
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.
« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
Соответственно обозначением
По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.
Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.
Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).
Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками.
Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.
Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.
К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.
Обозначение фазы и нуля в электрике: цвета проводов, маркировки
Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета.
1 Суть цветовой маркировки проводов
Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с подключением проводов, ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.
Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар.
Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.
Для обозначения проводов может применяться изолента разных окрасов
Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.
Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной.
Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).
2 Цветовое обозначение провода заземления
Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.
Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.
В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.
На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:
Цветовая маркировка изоляции проводов
3 Отдельный цвет для нулевого провода и разнообразие расцветки фазного
Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя.
Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

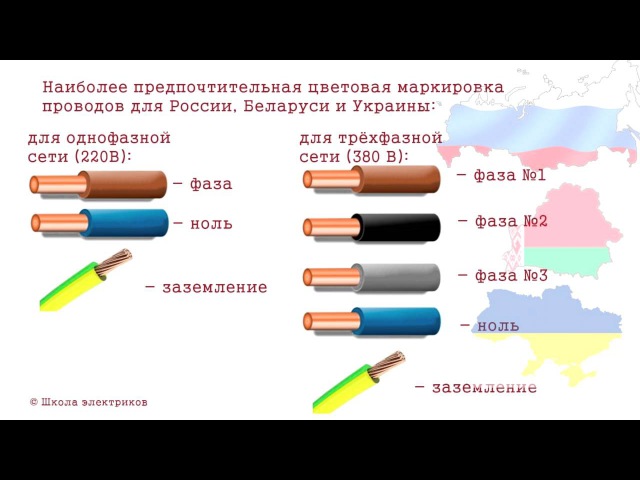

Цвета проводов фазы, согласно ГОСТ
Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:
- коричневой;
- серой;
- фиолетовой;
- розовой;
- белой;
- оранжевой;
- бирюзовой.

4 Если цвета перепутаны
Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.
Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод.
Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.
Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.
Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.
Мультиметр используется для определения напряжения, если провода перепутаны
Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю.
Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.
l n в электрике что означает; маркировка проводов, цвета проводов в электрике
Невозможно представить нашу жизнь без электричества. Оно сопровождает нас дома, на улице, в магазинах, транспорте. Повсюду нас окружают электроприборы: утюги, чайники, стиральные машины, телевизоры, люстры и т.д. И для того, чтобы они исправно работали, следует их правильно подключить. Тому, кто захочет сделать это самостоятельно, потребуется знать, какими буквами обозначаются различные клеммы. Обозначение фазы и нуля в электрике облегчает и может ускорить ремонтные работы и работы по монтажу.
Если напряжение электрических устройств не достигает 1000В, то маркировка проводов регулируется определенным ГОСТом Р 50462-2009.
Фазный провод и его обозначениеКак известно, в электросети используется переменный ток, и под напряжением находится так называемая «фаза» или фазный кабель. Он маркируется английским символом «L», от слова «Line», обозначающего слово «линия».
Также этой буквой обозначаются клеммы, которыми присоединяется данный провод. Если фаза не одна, а их несколько, то добавляется порядковый номер L1, L2, L3 или же латинские буквы А, В, С.
«Нейтраль», «нуль» или что такое «N»?Фазные провода всегда должны быть надежно изолированы, так как в оголенном состоянии они способны причинить серьезную опасность здоровью человека.
В английском языке есть слово «neutral», что переводится как «нейтральный».
Именно поэтому для обозначения нейтрального кабеля используют букву N. В нашей стране нейтральный провод чаще всего именуют нулевым от слова «null».
ЗаземлениеКроме того, стоит принять во внимание, что нейтраль – это провод, по которому напряжение отводится от электроприбора, и соответственно, он принимается за знак «минус».
Что такое фаза и ноль, теперь понятно. Но встречается еще и такой знак – РЕ. Это так называемая «земля» или провод заземления. Аббревиатура опять-таки в переводе с английского – Protective Earthing. Клеммы заземления также обозначаются данными символами.
l и n в электрике – что следует знать?Для безопасного подключения электрических приборов всегда следует проверять маркировку кабелей и клемм символами (l, n и РЕ), а также цвет изоляции проводов. В качестве проверочного оборудования можно использовать тестер – специальную отвертку-индикатор.
Если данного прибора нет под рукой, и вы не уверены в собственной компетенции, советуем обратиться к профессиональному электрику.
Помимо маркировок буквами, проводники различаются по цветам. Это требование нормативов ПУЭ и ГОСТ Р 50462-2009. Цветовое обозначение необходимо для безопасного и правильного электрического монтажа, устранение ошибок и неисправностей.
Цвет фазыЧто такое фаза в электричестве, мы разобрали выше. Это основной активный проводник, который всегда находится под напряжением. Поэтому он является самым опасным. Цветовая окраска фазы может быть красной, черной, коричневой или белой. Могут встретиться также розовые, фиолетовые, оранжевые, бирюзовые оттенки.
Важно – фазная жила обязательно должна быть яркой и привлекающей внимание!
Иногда возникает следующий вопрос: есть красный провод – а плюс это или минус? Давайте разбираться.
Символом «плюс» принято обозначать фазу, то есть провод, по которому к электроприбору подводится напряжение.
Для маркировки нулевых проводов используется синий цвет или его незначительные оттенки. Другие расцветки для нейтрали использовать запрещено.
Цвет заземленияЭтот провод присутствует только в трехжильных кабелях. Он несёт защитную функцию от удара электрическим током, если изоляция повреждена или прибор неисправен. Согласно евростандарту МЭК 60446:2007, провод «земля» обязательно должен быть зелено-желтым. Например, он бывает желтым с зеленоватой полоской или наоборот. Все иные цвета запрещены.
В двухжильных кабелях жилы «земля» и «нуль» объединены. При этом изоляция такого провода будет синей с желто-зелеными концами.
Использование при монтаже информации о расцветки проводкиПредставьте себе, если бы все кабели имели одинаковый цвет. Вы открываете распредщиток – и как отыскать требуемый провод? Только с помощью тестера – специальной индикаторной отвёртки.
Прикоснувшись к концу неизолированного провода, посмотреть, загорелся ли индикатор – это значит, что жила фазная. Если индикатор не светится – нулевая.
Способы маркировки проводки при монтажеЗнание цветовых обозначений ускоряет время поисков нужного вам кабеля, а также обеспечивает безопасность при работе с электросетью.

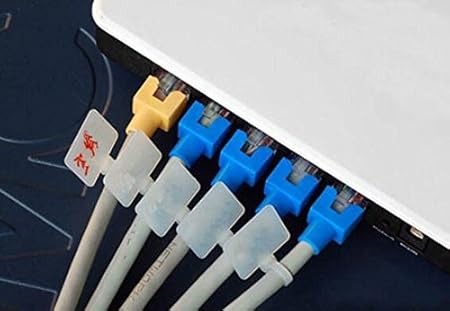

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.
Виды маркеров:
- Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.
- Термоусадочные трубки. Самые надежные и долговечные.

- Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.
- Бирки. Изготовлены из полимеров в белом и желтом цветах.
- Ярлыки. Применяются для тонких проводов.
- Гильзы и контейнеры.
- Кольца, клипсы. Удобны при коротких маркировках.
- Площадки PKH и POH.
Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.
