Урок алгебри “Лінійне рівняння”
Рівняння. Лінійні рівняння з однією змінною
Мета уроку: систематизувати відомості про рівняння, корені рівняння; сформувати поняття лінійного рівняння з однією змінною та рівняння першого ступеня з однією змінною; домогтися розуміння учнями алгоритму розв’язування лінійних рівнянь; розвивати пам’ять, логічне мислення, культуру математичних записів.
Очікувані результати: учні повинні розпізнавати лінійні рівняння, наводити приклади лінійних рівнянь, розв’язувати нескладні лінійні рівняння з однією змінною, застосовуючи відповідний алгоритм.
Тип уроку: урок узагальнення й систематизації знань.
■ І. Організаційний етап
Привітання. Перевірка присутності учнів. Перевірка готовності учнів та кабінету до уроку.
■ II. Аналіз контрольної роботи
Оголосити результати контрольної роботи, проаналізувати типові помилки, яких припустилися учні під час її виконання.
■ ІІІ. Формулювання теми, мети й завдань уроку; мотивація навчальної діяльності
▪ Оголошення теми уроку
▪ Формулювання разом з учнями мети й завдань уроку
▪ Мотивація навчальної діяльності
Розв’язання багатьох практичних задач зводиться до розв’язування рівнянь, які можна шляхом певних перетворень звести до вигляду , де a і b — задані числа, x — невідоме. Наведіть приклади таких рівнянь. Сьогодні ви навчитеся розв’язувати нескладні лінійні рівняння з однією змінною, застосовуючи відповідний алгоритм.
■ IV. Актуалізація опорних знань
▪ Виконання усних вправ
■ V. Повторення й аналіз фактів
▪ Бесіда
Орієнтовний перелік питань
1. Означення лінійного рівняння. Приклади.
2. Означення рівняння першого ступеня з однією змінною. Приклади.
3. Кількість коренів рівняння першого ступеня з однією змінною.
4. Кількість коренів лінійного рівняння з однією змінною.
5. Алгоритм розв’язування лінійних рівнянь з однією змінною.
1. Рівняння виду , де a і b — деякі відомі числа, а x — змінна, називають
Числа a і b називають коефіцієнтами лінійного рівняння.
Наприклад, рівняння , , , — лінійні.
2. Якщо , то рівняння називають рівнянням першого ступеня з однією змінною.
Зверніть увагу, що рівняння , не є рівняннями першого ступеня.
3. Рівняння першого ступеня завжди має тільки один корінь, оскільки поділивши обидві частини рівняння на a, одержимо єдиний корінь цього рівняння: .
4. Для того щоб з’ясувати, скільки коренів може мати лінійне рівняння, розглянемо рівняння:
б) ;
в) .
а) Щоб розв’язати рівняння , достатньо обидві його частини розділити на 10. Одержимо єдиний корінь цього рівняння: .
б) Ліва частина рівняння дорівнює нулю для будь-якого числа x, а права частина не дорівнює нулю. Отже, це рівняння коренів не має.
в) Рівність є правильною для будь-якого числа x, тому коренем цього рівняння є будь-яке число (говорять, що рівняння має безліч коренів).
Таким чином, лінійне рівняння може мати один розв’язок, мати безліч розв’язків або не мати розв’язків взагалі.
5. Під час розв’язування лінійного рівняння потрібно дотримуватися певного алгоритму.
Алгоритм розв’язування лінійних рівнянь із однією змінною
1) Якщо в рівнянні є вираз із дробовими коефіцієнтами, то треба помножити обидві його частини на найменший спільний знаменник дробів.
2) Розкрити дужки.
3) Перенести всі доданки, що містять змінну, в одну частину рівняння, а ті, що не містять змінну,— в іншу.
4) Звести подібні доданки й звести рівняння до вигляду .
Схема розв’язування лінійного рівняння
Приклад 1.
Розв’язання
1) Розкриємо дужки: .
2) Перенесемо доданок x у ліву частину рівняння, а доданок 50 — у праву частину, змінивши при цьому їхні знаки: .
3) Зведемо подібні доданки: .
4) Розділимо обидві частини рівняння на 6: .
Відповідь: –8.
Застосовуючи тотожні перетворення й властивості рівнянь, ми послідовно заміняли одне рівняння на інше, рівносильне йому. Отже, коренем вихідного рівняння є число –8. У цьому прикладі вихідне рівняння було зведено до рівносильного йому лінійного рівняння , у якому коефіцієнт при x відмінний від нуля.
Приклад 2
Розв’язання
;
;
;
.
Отримане рівняння не має коренів, отже, рівняння не має коренів.
Відповідь: коренів немає.
Приклад 3. Розв’яжіть рівняння .
Розв’язання
;
;
;
.
Коренем цього рівняння є будь-яке число, отже, і коренем вихідного рівняння є будь-яке число.
Відповідь: будь-яке число.
■ VІ. Удосконалення вмінь
Розв’яжіть рівняння:
а) ;
б)
в) ;
г) .
№ 47
■ VІІ. Підбиття підсумків уроку
▪ Графічний диктант
Чи є правильними твердження? (Так , ні__.)
1. Рівняння є лінійним.
2. Рівняння має один корінь.
3. Рівняння має безліч коренів.
4. Рівняння не є лінійним.
5. Рівняння не має коренів.
6. Число –1 є коренем рівняння .
Ключ-відповідь:
Запропонувати учням здійснити самоперевірку за ключем-відповіддю, заздалегідь підготовленим на відкидній дошці; відповісти на запитання, що виникли в учнів під час виконання роботи.
VIII. Домашнє завдання, інструктаж щодо його виконання
§1 повторити, №38, №48
Система лінійних рівнянь з двома змінними
Систему двох лінійних рівнянь з двома змінними зазвичай записують у такому вигляді:
{a1x + b1y = c1a2x + b2y = c2
Розв’язок системи записується так: (значення змінної «х»; значення змінної «у»). Важливо! Між числами має бути саме « ; » оскільки « . », « , » може сприйматися як відділення цілих від дробових чисел, а « : » як дію ділення. Приклад (4 ; 3,5)
В залежності від рівнянь можливі такі три випадки:
1) Система не має розв’язків, якщо: aa1 = bb1 ≠ cc1
2) Система має єдиний розв’язок, якщо: aa1 ≠ bb1
3) Система має нескінчене число розв’язків, якщо: aa1 = bb1 = cc1
Є три способи розв’язати систему рівнянь з двома змінними. Розглянемо їх.
Перший спосіб: Графічний
Складність цього способу заключається у тому, що необхідно все правильно намалювати. Також необхідно знати як будується та чи інша функція. Цей спосіб варто використовувати коли систему не вдається розв’язати алгебраїчним способом (двома нижніми способами).
Розв’яжемо таку систему:
{/x – y = 5/2x + y = 4
Для зручності виразимо з обох рівнянь змінну «у». Отримаємо:
{/y = x – 5/y = 4 – 2x
Тепер необхідно побудувати графіки цих функцій. Оскільки це рівняння прямих, а прямі можна побудувати маючи дві точки, то складемо таблиці для побудови. Детальніше читайте тут.
y = x – 5 | ||
x | 5 | |
y | -2 | 0 |
y = 4 – 2x | ||
x | 1 | 2 |
y | 2 | 0 |
Після побудови графіків функцій отримали точку перетину цих функцій. Відповідно координати цієї точки є розв’язками системи рівнянь.
Тобто маємо «(3; -2)».
Бувають ситуації коли графіки функцій не перетинаються, тоді система не має розв’язків.
Якщо графіки функцій накладаються один на одного то система має безліч розв’язків.
Варто зауважити, що графічний спосіб є не завжди зручний через те, що розв’язок може знаходитися доволі далеко від початку координат або через те, що необхідно доволі точно виконувати побудову.
Другий спосіб: Додавання
Цей спосіб зручно використовувати у тих випадках, коли після додавання зникне одна зі змінних («х» або «у»). При додаванні рівнянь частина з невідомими
першого рівняння додається до частини з невідомими другого рівняння, відповідно частина з відомими першого рівняння до частини з відомими другого
рівняння. Зникнути може будь яка змінна («х» або «у». Якщо ви використовуєте інші позначення, то відповідно зникнути має одна із ваших змінних).
Розглянемо це на прикладі:
{/x + y = 3/x – y = 1
Перший крок: У цьому випадку при додаванні рівнянь у нас зникне змінна «у». Зараз для зручності напишемо ліві частини у дужках. Це необхідно щоб побачити як відбувається додавання. В подальшому цей крок будемо пропускати.
(х + у) + (х – у) = 3 + 1
х + у + х – у = 3 + 1
Другий крок: Виконаємо дії (розкриваємо дужки та додаємо/віднімаємо), після чого отримаємо таке рівняння:
2х = 4
Отже, ми отримали лінійне рівняння з однією змінною. Якщо на цьому етапі у вас залишилася ще одна змінна то варто перевірити попередні кроки на наявність помилок. Оскільки у нас все добре то продовжимо розв’язувати. Зараз нам необхідно розв’язати лінійне рівняння з однією змінною. Як їх розв’язувати читайте тут (буде посилання).
х = 2
Третій крок: Коли знайдена одну зі змінних можна знайти другу змінну. Для цього необхідно підставити отримане значення у будь яке рівняння з
початкової системи замість відповідної змінної.
Підставимо у перше рівняння системи:
2 + у = 3
Четвертий крок: Зверніть увагу, що знову вийшло лінійне рівняння з однією змінною. Якщо вийшло не так перевірте попередні кроки! Розв’яжемо дане рівняння.
у = 3 – 2
у = 1
Підставимо значення «х» у друге рівняння (щоб ви переконалися, що не має значення у яке рівняння підставляти значення знайденої змінної).
2 – у = 1
Як видно після підстановки вийшло лінійне рівняння з однією змінною яке необхідно розв’язати.
– у = 1 – 2
– у = – 1
у = 1
Результати вийшли однаковими. Це доказує, що не має значення у яке рівняння підставляти першу знайдену змінну для пошуку іншої.
П’ятий крок: Необхідно перевірити чи знайдені значення змінних є розв’язками системи. Не ігноруйте цей крок!
Підставимо знайденні значення у будь яке рівняння з початкової системи.
2 + 1 = 3
3 = 3
Зліва та справ від знаку «=» однакові числа отже пара чисел «(2; 1)» є розв’язком системи.
Розв’яжемо ще одну систему.
{/2x + 3y = 7/x – 2y = 0
Зверніть увагу, якщо ми просто додаємо рівняння, то в такому випадку жодна зі змінних не скоротиться. Розглянемо нашу систему. Якщо помножити друге рівняння на «-2» то при додаванні змінна «х» скоротиться. Звісно можна було розділити перше рівняння на «-2» але тоді там виникнуть дроби з якими на багато складніше працювати. Тому намагайтеся уникати ділення. Отже після множення другого рівняння системи на «-2» маємо таку систему:
{/2x + 3y = 7/-2x + 4y = 0
Тепер можемо додавати перше рівняння системи до другого. Отримаємо таке рівняння (після виконання дій):
7у = 7
у = 1
Отже значення «у = 1». Знайдемо «х» підставивши значення «у» у будь яке початкове рівняння. На справді можна підставляти і у рівняння після того
як ми його помножили або поділили на якесь число. Але так робити не варто. Оскільки ви могли зробити помилку при множені чи ділені.
Підставимо значення «у» у друге рівняння системи:
х – 2∙1 = 0
х = 1
Виконаємо перевірку. Підставимо значення у перше рівняння:
2∙2 + 3∙1 = 7
7 = 7
Отже пара чисел «(2 ; 1 )» є розв’язком системи.

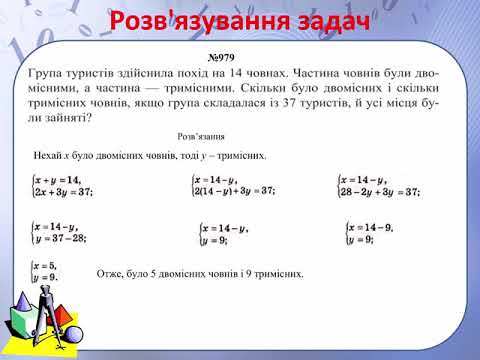

Третій спосіб: Спосіб підстановки
Цей спосіб полягає в тому, щоб виразити одну змінну через іншу. Після чого необхідно підставити це значення замість відповідної змінної у друге рівняння. Він дуже подібний до попереднього способу.
Розглянемо його на попередній системі:
{/2x + 3y = 7/x – 2y = 0
З другого рівняння дуже зручно виразити «х» оскільки він стоїть сам.
{/2x + 3y = 7/x = 2y
Тепер нам необхідно замість «х» у першому рівнянні поставити «2у».
{/2 · 2y + 3y = 7/x = 2y
У першому рівнянні системи зникла змінна «х». Якщо цього не відбулося це означає, що була допущена помилка і варто перевірити попередні дії. Розв’язавши окремо перше рівняння знайдемо «у». З цього моменту наступні кроки будуть такими ж як і у попередньому способі.
4у + 3у = 7
7у = 7
у = 1
Підставляємо значення «у» у будь яке початкове рівняння системи і знаходимо «х». Зараз для зручності підставимо у друге рівняння.
х – 2∙1 = 0
х = 2
Перевірку виконували в попередньому способі. Пара чисел «(2 ; 1)» є розв’язком даної системи.
Як видно не зважаючи від способу результат вийшов однаковий.
Цей спосіб зручно використовувати в тих випадках коли є дробові числа або їх не вдасться уникнути.
Також цей спосіб краще використовувати у складніших системах. Наприклад, коли у системі більше двох
рівнянь та змінних або коли рівняння системи є не лінійними, а наприклад квадратичними або кубічними.
