РАЗРЕЗЫ

Если деталь полая или имеет внутреннее устройство в виде отверстий, углублений и т. п., на видах невидимые контуры изображают штриховыми линиями. При сложной внутренней конструкции детали большое количество штриховых линий затрудняет чтение чертежа и нередко ведет к неточному представлению о форме детали. Этого можно избежать, применяя условные изображения — разрезы.



Разрезом называется изображение предмета, полученное при мысленном рассечении его одной или несколькими секущими плоскостями.

При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, мысленно удаляется, а на плоскости проекций изображается то, что получается в секущей плоскости (фигура сечения предмета секущей плоскостью) и что расположено за ней.

При разрезе внутренние линии контура, изображавшиеся на чертеже штриховыми линиями, становятся видимыми и изображаются сплошными основными линиями.

В зависимости от числа секущих плоскостей разрезы разделяются на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях).

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на горизонтальные, вертикальные и наклонные.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости перпендикулярны длине или высоте предмета.

На всех примерах, приведенных ниже, условно принято, что предметы — металлические, и для графического обозначения материала в сечениях детали делается штриховка тонкими линиями с наклоном под углом 45° к линиям рамки чертежа.

Штриховка на всех изображениях одной детали выполняется в одном направлении (с правым или левым наклоном).





ПРОСТЫЕ РАЗРЕЗЫ — ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ

Вертикальным разрезом называется разрез, образованный секущей плоскостью, перпендикулярной горизонтальной плоскости проекций.

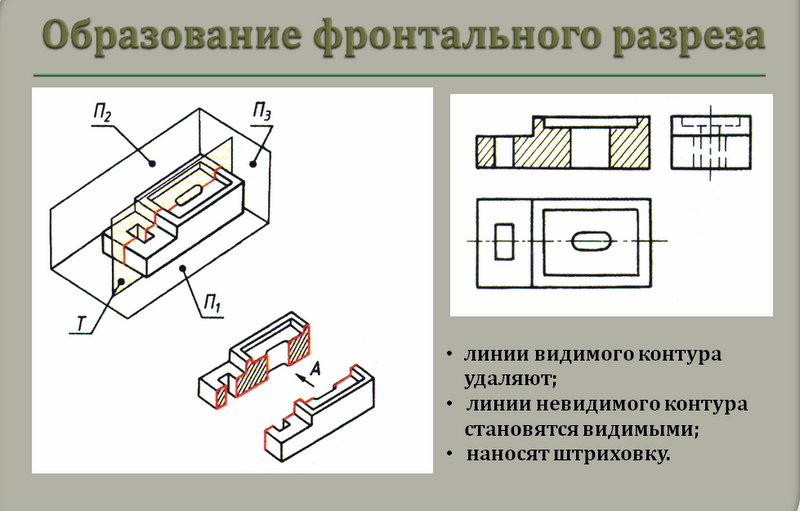

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис. 258), и профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 259).

Пример образования фронтального разреза детали дан на рис. 258. Деталь рассечена плоскостью А, параллельной фронтальной плоскости проекций. Часть детали, расположенная перед секущей плоскостью, мысленно удалена, а оставшаяся часть, полностью изображенная на месте главного вида, представляет собой фронтальный разрез детали. Все контурные линии, расположенные в секущей плоскости и за ней, Показаны на разрезе как видимые.

Пример образования профильного разреза дан на рис. 259. Деталь рассекается секущей плоскостью параллельной профильной плоскости проекций. Получающийся в этом случае профильный разрез расположен на месте вида слева.

Горизонтальными разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной проекции.

На рис. 260 деталь рассечена горизонтальной плоскостью Р, параллельной горизонтальной плоскости проекции. Верхняя часть детали мысленно удалена, а оставшаяся нижняя часть спроецирована на горизонтальную плоскость проекции. Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих основных видов.





ОБОЗНАЧЕНИЕ РАЗРЕЗОВ

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом и разрез расположен в проекционной связи с видом и не разделен какими-либо другими изображениями, то при выполнении горизонтальных, фронтальных и профильных разрезов положение секущей плоскости на чертеже не отмечается и разрез надписью не сопровождается (см.

рис. 258, 259 и 260).

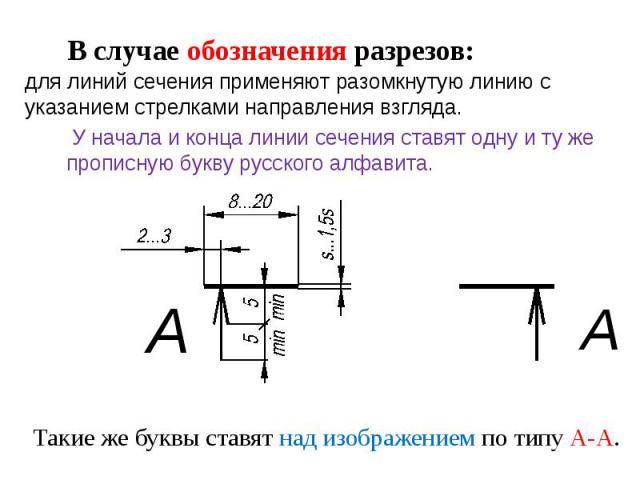

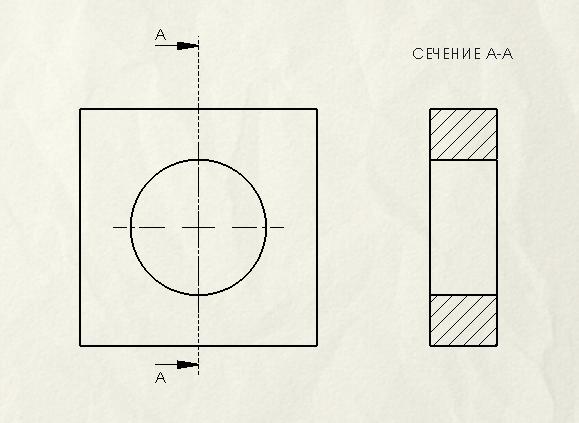

В остальных случаях положение секущей плоскости указывают на чертеже разомкнутой линией и стрелками, указывающими направление взгляда, а над разрезом выполняется соответствующая надпись, указывающая секущую плоскость, примененную для получения этого разреза.

На рис. 261 выполнены два вертикальных разреза: фронтальный (А—А) (рис. 261, а) и профильный Б) (рис. 261, в), секущие плоскости которых не совпадают с плоскостями симметрии детали в целом. Поэтому на чертеже указано положение секущих плоскостей и соответствующие им разрезы сопровождаются надписями.

Штрихи разомкнутой линии не должны пересекать контур изображения. На штрихах линии сечения перпендикулярно к ним ставят стрелки, указывающие направление взгляда. Стрелки наносят на расстоянии 2— 3 мм от внешнего конца штриха линии сечения.

Размеры стрелки показаны на рис. 262.

Около каждой стрелки наносится одна и та же прописная буква русского алфавита.

Надпись над разрезом подчеркивается сплошной тонкой линией и содержит две буквы, которыми обозначена секущая плоскость, написанные через тире (рис. 261, б).

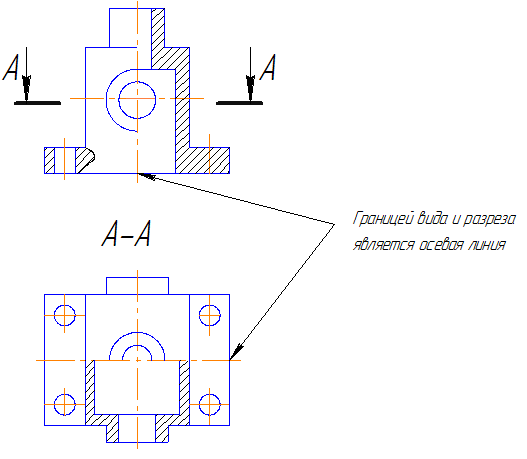

На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются.

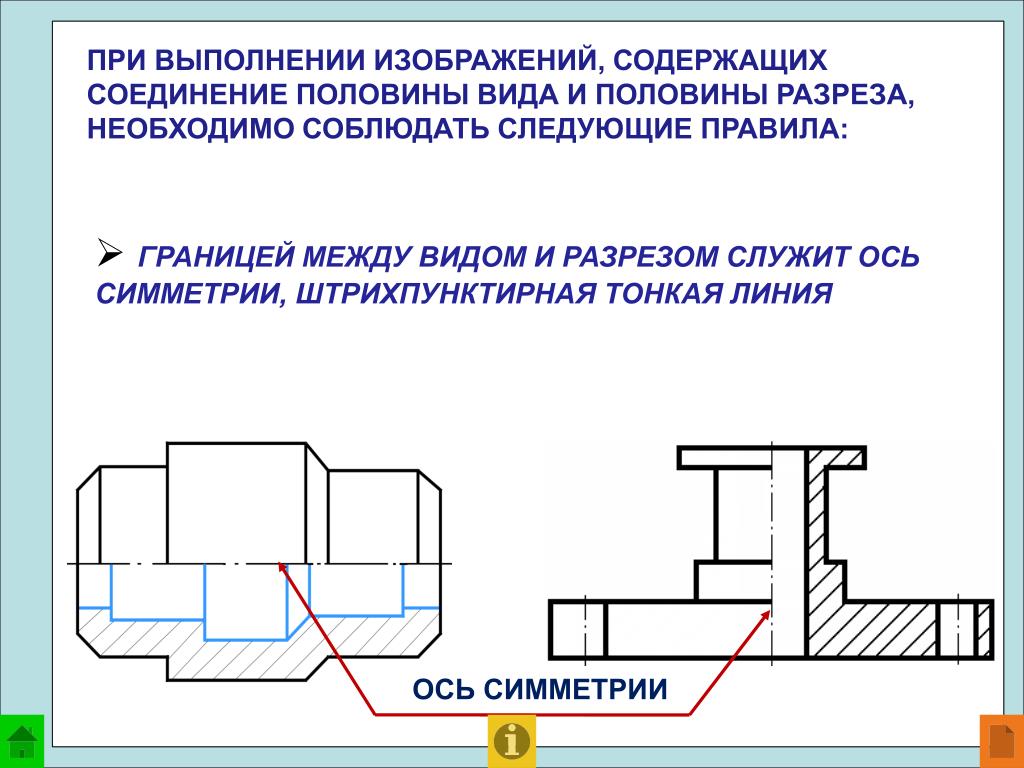

Если вид и разрез представляют собой симметричные фигуры (рис. 263), то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.

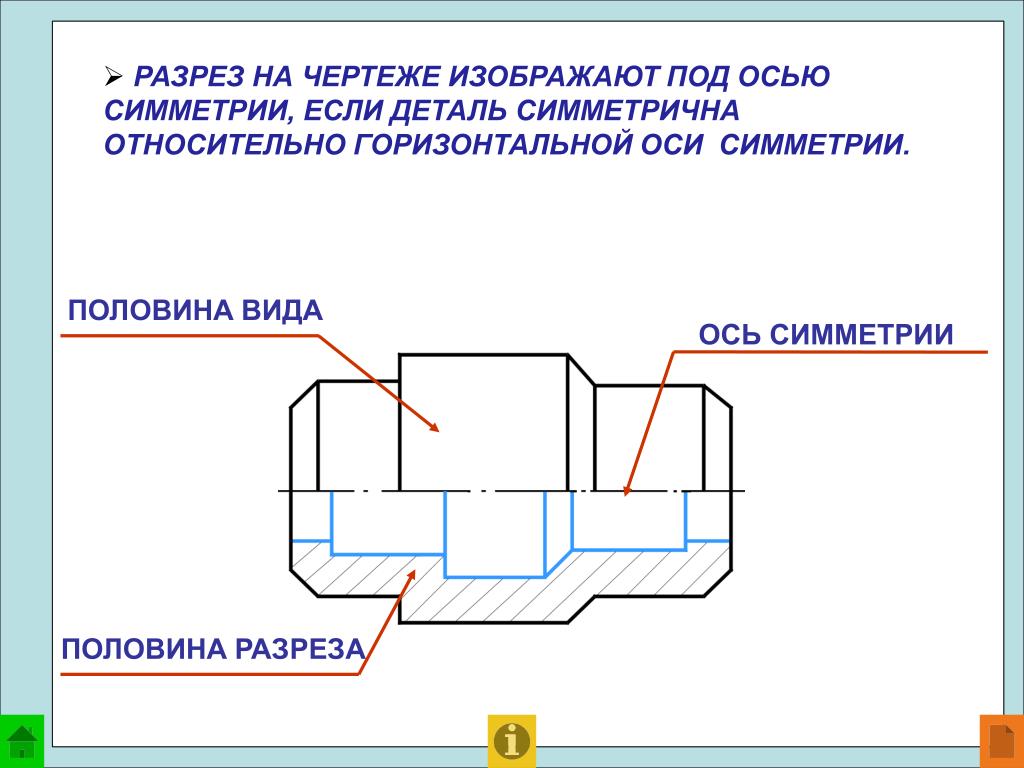

Часть разреза располагают справа (рис. 263, а) или снизу от оси симметрии (рис. 263,б), разделяющейчасть вида с частью разреза.

При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 264), то вид от разреза отделяется сплошной волнистой линией, проводимой левее (рис. 264, а) или правее (рис. 264, б) оси симметрии.

При соединении на одном изображении вида и разреза, представляющих несимметричные фигуры, часть вида от части разреза отделяется сплошной волнистой линией (рис.

264, в).

Вертикальные разрезы, приведенные на рис. 258 и 259, получены в результате применения секущих плоскостей, параллельных либо фронтальной, либо профильной плоскостям проекций. На практике встречаются случаи, когда вертикальный разрез выполняется секущей плоскостью, не параллельной ни фронтальной. ни профильной плоскостям проекций (рис. 265), в этом случае разрез строится и располагается в соответствии с направлением взгляда, указанным стрелками на линии сечения.

Допускается поворот разреза до положения, соответствующего положению, принятому для предмета на главном изображении (рис. 265). В этом случае к надписи над разрезом должно быть добавлено слово

«повернуто».



НАКЛОННЫЙ РАЗРЕЗ

Если деталь имеет наклонно расположенные полые элементы, применяют наклонный разрез.

Наклонным разрезом называют разрез плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонный разрез проецируют на дополнительную плоскость, параллельную секущей, совмещая ее с плоскостью чертежа.

Пример наклонного разреза приведен на рис. 266. Положение секущей плоскости отмечается линией сечения со стрелками, указывающими направление взгляда.

Наклонные разрезы должны располагаться в соответствии с направлением взгляда, указанного стрелками на линии сечения (рис. 266, б). Допускается располагать наклонные разрезы на любом месте поля чертежа (рис. 267) вне проекционной связи с видом, но с учетом направления взгляда. При необходимости наклонные разрезы могут располагаться с поворотом (разрез А—А на рис. 267).

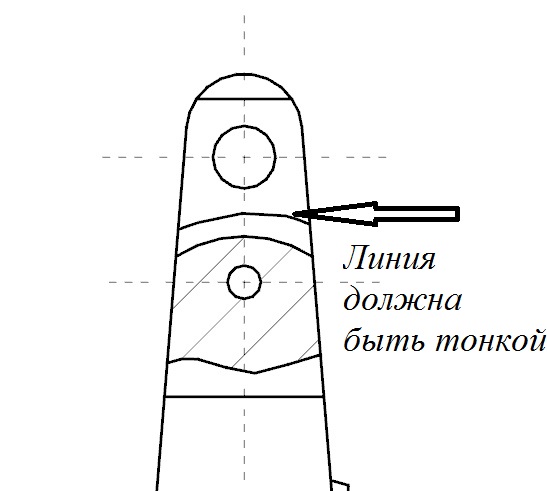

МЕСТНЫЕ РАЗРЕЗЫ

Если требуется выяснить конструкцию изделия лишь в отдельном ограниченном месте, можно применить разрез, называемый местным. Линия, ограничивающая местный разрез, выполняется сплошной волнистой линией.

На рис. 268, а выполнены примеры местных разрезов, благодаря которым выявляется форма некоторых элементов детали.

Если местный разрез выполняется на части предмета, представляющей собой тело вращения (рис. 268, б) и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.





СЛОЖНЫЕ РАЗРЕЗЫ — СТУПЕНЧАТЫЕ И ЛОМАНЫЕ

Кроме простых разрезов, когда применяется одна плоскость, употребляются разрезы сложные при двух и более секущих плоскостях.

Сложные разрезы разделяются на ступенчатые и ломаные.

Сложный разрез, образованный двумя и более секущими параллельными плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными и профильными.

Пример ступенчатого горизонтального разреза показан на рис. 269, а. Две секущие плоскости расположены параллельно горизонтальной плоскости проекции. Чертеж детали с таким разрезом представлен на рис. 269, б. Направление секущих плоскостей указано разомкнутыми линиями (линиями сечения). У начального и конечного штрихов линии сечения имеются стрелки с одной и той же буквой. Линия сечения имеет также перегибы, показывающие места перехода от одной секущей плоскости к другой. Перегибы линии сечения выполняются той же толщины, как и штрихи разомкнутой линии. Стрелки указывают направление взгляда.

При выполнении ступенчатого разреза секущие плоскости совмещают в одну плоскость, и ступенчатый разрез оформляется как простой. Линии, разделяющие два сечения друг от друга в местах перегибов на ступенчатом разрезе, не указываются.

На рис. 270, а показан пример фронтального ступенчатого разреза, выполненного тремя секущими плоскостями, положение которых отмечено на виде сверху ступенчатой линией сечения (рис. 270, в).

Допускается сложные разрезы располагать вне проекционной связи с другими изображениями (рис. 270, б).

Профильные ступенчатые разрезы выполняются аналогично.

Ломаные разрезы — это разрезы, полученные при сечении предмета не параллельными, а пересекающимися плоскостями (рис. 271). В этом случае одна секущая плоскость условно повертывается около линии пересечения секущих плоскостей до совмещения с другой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, т. е. ломаный разрез размещается на месте соответствующего вида.

На рис. 271 рычаг рассечен двумя пересекающимися секущими плоскостями, одна из которых является фронтальной плоскостью. Секущая плоскость, расположенная левее, мысленно поворачивается вокруг линии пересечения секущих плоскостей до совмещения с фронтальной секущей плоскостью. Вместе с секущей плоскостью поворачивается расположенная в ней фигура сечения детали. На виде спереди дано изображение рассеченной детали после выполнения указанного поворота. На рис. 271 для наглядности нанесены линии связи и положение части детали после поворота. Эти построения на чертеже не показывают.

Ломаный разрез может быть получен при сечении тремя пересекающимися плоскостями (рис. 272).

При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ Б (рис. 273, а), находящийся за поворачиваемой секущей плоскостью, в повороте не участвует: его изображения выполняются на чертеже в проекционной связи.

Исключением из этого правила могут быть случаи, когда элементы предмета расположены симметрично относительно поворачиваемой секущей плоскости. В этих случаях выполняется поворот таких элементов предмета вместе с секущей плоскостью. Рычаг (рис. 273, б) имеет два ушка, расположенные симметрично относительно секущей плоскости. Ушко поворачивается вместе с секущей плоскостью при ее совмещении с профильной плоскостью.

Направление поворота секущей плоскости может не совпадать с направлением взгляда (рис. 273, в).

Значение, Определение, Предложения . Что такое линия разреза

• Онлайн-переводчик
• Грамматика
• Видео уроки
• Учебники
• Лексика
• Специалистам
• Английский для туристов
• Рефераты
• Тесты
• Диалоги
• Английские словари
• Статьи
• Биографии
• Обратная связь
• О проекте

Примеры

Значение слова «ЛИНИЯ»

Черта на какой-н. поверхности, узкая полоса.

Смотреть все значения слова ЛИНИЯ

Значение слова «РАЗРЕЗ»

Разрезанное место, прорезанное отверстие.

Смотреть все значения слова РАЗРЕЗ

Предложения с «линия разреза»

Линия разреза в брюшной части проходит приблизительно в 75 мм от длинного мускула спины и параллельно позвоночному столбу в районе первого ребра.

Другие результаты

Затем начертила на одном из его боков линию и сделала разрез точно по ней.

Полностью сожженные тела раскалываются по линиям мускулатуры, но это выглядит как разрез.

Насколько я мог судить, обошлось без трещины в черепе, но поперек лба, как раз под линией волос, тянулся рваный, глубокий почерневший разрез.

Обычно один разрез делается у пупка, а второй-у линии волос на лобке.

Например, фермент EcoRV, показанный слева, распознает последовательность 6-оснований 5′ – GATATC-3′ и делает разрез по горизонтальной линии.

В 1791 году на карте Франции Ж. Л. Дюпен-Триэля были использованы контурные линии с 20-метровыми интервалами, хашуры, точечные высоты и вертикальный разрез.

Затем разрез закрывается швами, и красная линия будет отмечать разрез в течение примерно шести недель.

Поэтому предпочтительнее делать разрез боком к межглютеновой расщелине, особенно учитывая плохое заживление разрезов средней линии в этой области.

Нет фрагментов одежды, а на тканях, поддавшихся термической обработке, нет признаков отёчности вдоль линий разреза.

Длина ребер от дорсальной линии разреза.

Угол и скос по всей линии разреза прямые, так что, наше оружие – это…

Итак, изгиб в линии разреза свидетельствует, что убийца держал нож в правой руке.

САДФ ответили бомбардировкой Сешеке своей собственной артиллерией и прочесыванием повстанцев плана до ста километров к северу от линии разреза.

На поверхностях, перпендикулярных линии разреза, необходимо использовать небольшую конусность, известную как осадка, чтобы иметь возможность удалить рисунок из формы.

Как только они достигли линии разреза, силы реагирования попросили разрешения либо войти в Анголу, либо прекратить преследование.

Кроме того, правша, использующий ножницы правой рукой, может легко увидеть линию разреза, но для левши верхнее лезвие закрывает обзор.

Цель состоит в том, чтобы добавить дополнительную четкость, текстуру и глубину к линиям разреза, выполненным поворотным ножом, и областям вокруг линий разреза.

Схема поперечного разреза через переднюю стенку брюшной полости, ниже линии полукружия.

Схема поперечного разреза через переднюю стенку брюшной полости, ниже линии полукружия.

Если есть инфекция, лечение, как правило, осуществляется с помощью разреза и дренажа чуть выше средней линии.

Если линия разрезает тангенциальный четырехугольник на два многоугольника с равными площадями и равными периметрами, то эта линия проходит через центр инцентра.

Однажды рано утром на девятой линии Лундберг увидел в микроскоп, как гравировальный инструмент свернул и разрезал готовую деталь.

Следите, чтобы линия горизонта не разрезала голову, а также избегайте веток и столбов, растущих из головы.

Линия от пореза рваная, это значит, что кожа и мышцы были расслаблены в момент, когда их разрезали.

Взрывные заряды, которые разрезали аппарат пораздельности не повредив его структуру, но разделили его по линии его электромагнитных полей.

Большая река прорезала глубокую долину и установила низкую базовую линию для своих притоков, которые затем разрезали плато на неровные холмы сегодняшнего дня.

В 1926 году нью-йоркский производитель галстуков Джесси Лангсдорф придумал метод разрезания ткани по косой линии и сшивания ее в три сегмента.

В лице ее уже не было прежней приятной округлости: впалые щеки, резкая линия скул и косо разрезанные зеленые глаза придавали ей сходство с голодной одичавшей кошкой.

Кроме того, первое экстренное плавательное восхождение было совершено водолазом после того, как его воздушная линия запуталась, и ему пришлось ее разрезать.

---

На данной странице приводится толкование (значение) фразы / выражения «линия разреза», а также синонимы, антонимы и предложения, при наличии их в нашей базе данных. Мы стремимся сделать толковый словарь English-Grammar.Biz, в том числе и толкование фразы / выражения «линия разреза», максимально корректным и информативным. Если у вас есть предложения или замечания по поводу корректности определения «линия разреза», просим написать нам в разделе «Обратная связь».

линия разреза – английский перевод

Краниальная линия разреза	Cranial cutting line
Краниальная линия разреза	Cranial cutting line
Краниальная линия разреза	Cranial cutting line
Краниальная линия разреза	Cranial cutting line
Краниальная линия разреза	Cranial cutting line
краниальная линия разреза	Cranial cutting line
необходимое количество ребер краниальная линия разреза	Rib number required Cranial cutting line
Линия разреза по краю лопаточного хряща	Variation of cutting line at scapular cartilage edge.
разреза.	Third, if you’re an American manufacturer, you should get a bigger tax cut.
Два разреза.	Two cut.
с разреза…	An incision…
Два разреза.	Two incisions.
12. Два разреза.	12. Two cut.
Место разреза инфицировано	The incision’s infected.
А место разреза?	And her incision site?
Линия, линия, линия, линия, линия, линия.	Line, line, line, line, line, line. Don’t focus on somethin’ so close.
Уйдите с места разреза!	Get away from the incision!
Уйдите с места разреза.	Get away from the incision.
Что за Поклонник разреза?	What’s a slash fan ?
Начинаю с груднобрюшного разреза…	I’ll begin with the thoracicabdominal incision
Линию разреза для удаления грудины.	Brisket removal cutting line.
Э, парень, вид разреза неприятный.	Boy this is a… kind of a nasty cut.
Начинаю с разреза грудной полости.	I’m beginning with a thoracic incision.
Чувствительность вокруг разреза это нормально	Tenderness around the incision is normal.
Сверли отверстие в середине разреза	Drill a hole in the middle of the incision.
Длина ребер от дорсальной линии разреза.	Length of rib from dorsal cutting line.
Длина ребер от дорсальной линии разреза.	Length of rib from dorsal cutting line.
Длина ребер от дорсальной линии разреза.	Length of rib from dorsal cutting line.
Это препарат разреза миокарда мальчика ЧенЛюпино.	This is a cross section of the ChenLupino boy’s myocardium.
Изза локального раздражения около места разреза.	Due to topical irritation near the incision site.
Что я испортил косметическую операцию разреза.	That I blew the cosmesis of the incision.
Скальпель номер 10, для первого разреза	Number ten scalpel for initial incision.
Телефонная линия, линия факса	Telephone line, fax line
ФИОЛЕТОВАЯ ЛИНИЯ СИНЯЯ ЛИНИЯ	PURPLE LINE BLUE LINE
Причина этого то, что синяя линия лучшая линия. Красная линия обозначает ухудшение состояния, синяя линия хорошая линия.	Because the blue line is a better line. The red line is way downhill, the blue line is a good line.
Красная линия обозначает ухудшение состояния, синяя линия хорошая линия.	The red line is way downhill, the blue line is a good line.
Ширина расстояние линии разреза от кромки брюшины.	Width distance of cutting line from ventral edge.
Ширина расстояние линии разреза от кромки брюшины.	Width distance of cutting line from ventral edge.
Ширина расстояние линии разреза от кромки брюшины.	Width distance of cutting line from ventral edge.
Ширина расстояние линии разреза от кромки брюшины.	Width distance of cutting line from ventral edge.
Ширина расстояние линии разреза от кромки брюшины.	Width distance of cutting line from ventral edge.
Будет небольшая утечка воздуха в момент разреза.	Might be a slight escape of air or moisture during the incision.
Линия B () линия пражского метрополитена.	Line B () is a line on Prague Metro.
Линия приемопередачи, цифровая (микроволновая линия)	Transceiver link, digital (microwave link)
Это линия Яманоте. Линия Яманоте?	it’sɽÊÖÏß

Разрезы на строительных чертежах по ГОСТам (правила выполнения)

Правила выполнения разрезов на строительных чертежах приведены в следующих стандартах:

• ГОСТ Р 21. 1101-2013 Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации
• ГОСТ 21.501-2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений

Выделим основные положения данных нормативных документов, которые касаются непосредственно требований к построению разрезов.

ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.

Требования к правильному отображению разрезов указаны в разделе 5.5 ГОСТ Р 21.1101.

п.5.5.2 Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом.

Примечание — В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т. е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.

Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.

Допускается обозначать разрезы прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха (рисунок 10).

Рисунок 10

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

В соответствии с таблицей 1 ГОСТ 2.303-68 «Единая система конструкторской документации (ЕСКД). Линии»

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
7. Разомкнутая		От s до 1,5 s	Линии сечений

п.5 ГОСТ 2.303 Толщина сплошной основной линии   должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

п.5.5.3 ГОСТ Р 21.1101 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

п.5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

п.5.5.14 В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример — Разрез 1-1

Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.5.4.1 линии контуров элементов конструкций в разрезе изображают сплошной толстой основной линией, видимые линии контуров, не попадающие в плоскость сечения, — сплошной тонкой линией.

п.5.4.2 На разрезы и фасады наносят:

• координационные оси здания (сооружения), проходящие в характерных местах разреза и фасада (крайние, у деформационных швов, несущих конструкций, в местах перепада высот и т.п.) с размерами, определяющими расстояния между ними (только на разрезах), и общее расстояние между крайними осями;
• отметки, характеризующие расположение элементов несущих и ограждающих конструкций по высоте;
• размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображенных в разрезах;
• позиции (марки) элементов здания (сооружения), не указанные на планах;
• обозначения узлов и фрагментов разрезов и фасадов.

В соответствии с п.5.4.3 примеры выполнения разрезов приведены на рисунках Г. 1-Г.3 (приложение Г).

Рисунок Г.1 — Пример выполнения разреза одноэтажного производственного здания



Рисунок Г.2 — Пример выполнения разреза многоэтажного производственного здания



Рисунок Г.3 — Пример выполнения разреза жилого дома



Размеры на строительных чертежах по ГОСТ (основные требования)

Оси на строительных чертежах по ГОСТ (основные требования)

Разрезы строятся слева направо, с запада иа восток; западный (юго-западный, северо-западный) конец разреза всегда располагается слева.

Принципы построения простейших геологических разрезов уже рассматри­вались при изучении складок и дизьюнктивов.

Рассмотрим построение самого простого разреза по линии А₁А₂ (рис.150).

Построение разрезов начинают с отстраивания рельефа местности. Если на исходной карте нет абсолютных отметок мы условно принимаем рельеф пло­ским, горизонтальным (хотя на блок-диаграмме видно, что он неровный) по­этому просто проводим горизонтальную линию длиной от А₁ до А₂ и к ее концам пристраиваем короткие вертикальные линии, отмечаюшие начало и конец раз­реза и используемые для обозначения вертикального масштаба равного в нашем случае I: 50 000, поэтому на вертикальных линиях концов разреза намечаем отметки 0, и +500 и -500 так, чтобы линия разреза, (рельеф поверхности) имела отметку +250 м. Над левым, западным концом разреза ставим А₁, над правым – А₂ (рис.150,А).

Далее отмечаем на линии А₁А₂ геологической карты все точки пересечения с геологическими границами, нумеруем٭ их и переносим на линию разреза. Удобнее это делать (чтобы не портить карту), приложив к линии А₁А₂ карты полоску бумаги, на которой и отметить все точки (рис.150,Б).

Далее ответственная операция* – из каждой из намеченных на линии разреза точек проводим вниз (вглубь земных недр) короткую линию под углом, равным углу падения на ближайшем по простиранию знаке элементов залегания. Эти линии представляют собой линии пересечения поверхностей геологических тел (в нашем случае подошв и кровель осадочных толщ) с вертикальной плоскостью разреза. Начинающие именно здесь часто делают ошибки, направим эти линии в противоположную сторону – направление их наклона от горизонтальной линии разреза должно быть в ту же сторону, что и направление ко­роткой черточки падения знака элементов залегания (рис. 150,В).

Далее самое ответственное – построение собственно разреза. Нужно плав­ными линиями соединить короткие линии одноименных подошв и кровель так, чтобы на разрезе отрисовались установленные на геологической карте складки.

Выполняя эту операцию, начинающие также часто делают ошибки, соединяя не те точки. Задача облегчается, если складки как внашем случае, с на­клонными осями – линии (подошвы и кровли толщ), соединяющие точки на геологической карте, должны соединять их и на разрезе. При этом следует избегать как слишком округлых соединений, так и резких углов. Другое важное правило! – подошвы и кровли толщ нужно проводить так, что бы мощность толщ на всем протяжении разреза оставалась постоянной. Для соблюдения этого правила можно даже слегка изменять углы паления толш. Все геологические границы на разрезе ниже линии разреза (т.е. в недрах земли) рисуются сплошным линиями, а выше линии разреза (т е в воздухе), если хотят восстановить черты уничтоженных денудацией геологических структур, например, складок, – пунктиром (рис. 150,Г).

Дальнейшее сводится к удалению номеров точек, использовавшихся при построении, раскрашиванию разреза, нанесению возрастных индексов и знаков литологического состава толщ. При нанесении последних нужно следить за тем (частая ошибка) чтобы линейные элементы знаков были параллельны подошвам и кровлям толш и изгибались вместе с ними. Иными словами, линейные элементы знаков ли

тологии на разрезе должны повторять, подчеркивать складчатую структуру так же, как они это делают на геологической карте. Над разрезом должна быть надпись: «Разрез по линии А₁А₂», а под разрезом – указание на горизонтальный и вертикальный масштабы (рис. 150).

Если на исходной геологической карте есть абсолютные отметки рельефа (рис. 151,а), то при его отстраивании их нужно учесть. Большая часть линии рельефа на разрезе и в этом случае будет иметь абсолютную отметку +250 м, но, начиная от подшвы толши «Нижняя» (т.1 на рис 151), кровля которой отмечена абсолютными отметками, линию рельефа на разрезе нужно плавно поднимать до указанных отметок, но не выше максимальной (рис. 151, б).

Сложнее выглядит геологический разрез по линии В₁В₂. Большая его часть аналогична разрезу по Д₁Д₂, но на северо-востоке нужно отрисовать угловое не­согласие между нижним складчатым комплексом и юрскими толщами

Возможно два варианта отстраивания северо-восточной части разреза В первом случае вышерассмотренным способом отстраиваются только обнажающиеся на поверхности юрские отложения. Для этого из т.т.8 и 11 нужно провести до кон

ца разреза следы подошв конгломератов и глин, погружающиеся на северо-восток под углом 10°, а строение более древних толщ, скрытое пол покровом юрских огложений, не показывается (рис 152,а).





Рис.152. Геологический разрез В1В2 к исходной геологической карте ( рис. 149 Б)





Формально только что рассмотренный вариант допустим. Но геология вся построена на творческой экстраполяции установленного на еше неизвестное. Поэтому нужно мысленно представить себе продолжение геологических границ в доюрской геологической структуре, а именно – подошвы и кровли среднедевонской толшн и боковых поверхностей дайки диабаза под покров юрских отложений и отрисовать геологическое строение нижнего складчатогокомплекса под этим покровом. На исходной геологической карте такое продолжение показано пунктиром.٭ Точки пересечения указанных границ с линией разреза на карте (т.т.9,10, 12 и 13 (рис. 149,б) нужно перенести на разрез, а затем спроекти­ровать их вертикально на подошву юрских отложений (т.т. 9, 10′_s 12′ и 13^{rнарис. 152.б), куда и вывести эти границы. Остальные границы – подошвы ордовикских кембрийских отложений нужно продолжить параллельно подошве среднего девона до упора в подошву юрских отложении (рис. 152,б).}

Обратите внимание на разницу в отрисовке на разрезах интрузивных тел. Обычно интрузивные тела, если не известны элементы их залегания, считают и рисуют на геологических разрезах вертикальными. В частности, вертикальной и резко секущей показана восточная граница диоритового штока (рис. 153 r).A вот из картины взаимоотношения дайки с пересекающим ее дизъюнктивом (выше – было установлено, что это взброс) следует, что эта дайка не вертикальная, а наклонная и падает на запад (рис. 152б, 153в,г).

Это видно из следующего (внимание! сложное рассуждение): если бы дайка была вертикальной, то при вертикальном перемещении блоков поплоскости взброса обе половины дайки не смещались бы в плане (на геологической карте) относительно друг друга. В нашем же случае выход южной части дайки на поверхность рельефа (и геологической карты) в южном поднятом висячем блоке сместился влево (на запад) относительно северной части дайки в северо-западном лежачем условно неподвижном блоке. Это возможно только, если дайка наклонная и надает на запад * Угол падения лайки мы для простоты произвольно принимаем достаточно крутым, но он может быть при желании точно определен путем построения вспомогательного разреза, совмещенного с плоскостью взброса при известной амплитуде последнего (рис. 151,в и г).

Наиболее полно характеризует геологическое строение района, изображен­ного на исходной геологической карте, разрез но Д₁Д₂ (рис 153,в) в сочетании с разрезом Б₁Б₂ (рис. 153г). Построение разреза по Д₁Д₂ аналогично вышерассмотрен­ным. Усложнение заключается в появлении дизьюнктива, который нужно отри­совать в соответствии с результатами его анализа (рис.154) .

Амплитуда поднятия юго-восточного висячего блока (левого, западного на разрезе Д₁Д₂) определяется путем построения вспомогательного разреза, совмещенного со сместителем (плоскостью самого взброса) и составляет 170 м (рис 154). Обратите также внимание на правильность направления наклона следа дизьюнктива на разрезе Д₁Д₂ – на исходной геологический карте плоскость дизьюнктива падает на юго-восток, но на разрезе слет падает на запад в сторону левого – Д₁ конца раз реза.

Последний геологический разрез по линии Б₁Б₂ еще раз демонстрирует на­клон дизьюнктива, приподнятость западного (левого) блока, амплитуду взброса. Кроме того на разрезе видны взаимоотношения диабазовой дайки и гранитного штока, Обратите внимание на установленное ранее наклонное с падением на запад залегание дайки и слегка неровный, но, в общем, вертикальный восточный контакт гранитного штока со смятыми в складки вмещающими толщами.



4.4. Стратиграфическая колонка

Стратиграфическая колонка представляет собой условное изображение последовательности (снизу вверх от древних к молодым), взаимоотношений (согласное или несогласное залегание, в последнем случае – какое несогласие), состава, мощности и возраста всех стратифицированных осадочных, вулканогенных и метаморфических толщ района. Иногда в стратиграфических колонках показывают и интрузивные породы Колонка располагается слева от исходной геологической карты. Образец стратиграфической колонки района геологическое строение, которого представлено на рис I49 – см рис. 155. Масштаб колонки свободный. Он должен обеспечивать наглядность изображения и определяется мощностью и объемом описания стратиграфических подразделений (систем, отделов, ярусов, свит, толщ и т.д.), составляющих колонку, а также требуемой летальностью показа внутреннего строения и литологического состава этих подразделений. Главная определяющая масштаба колонки – мощность стратиграфических подразделений берется по данным полевых наблюдений или (как в наших примерах и задачах) с построенных геологических разрезов. Для большинства толщ (кембрий, ордовик, средний девон и нижняя юра; см. рис.150,152 и 153) полная мощность равна расстоянию по перпендику­ляру между подошвой и кровлей толщи на крыльях складок (в замках она может меняться). В случае, если полная мощность на разрезе не видна – отсутст­вуют или подошва (верхний протерозой) или кровля (верхний девон, верхняя юрана рис. 150,152 и 153), то берется максимальная видимая на разрезе мощность с уточнением «более». Например, для верхнего протерозоя это будет величина перпендикуляра, опушенного от кровли в т. 15 (рис 153,в), что в масштабе 1: 50 000 составит более 250 м. Для горизонтально залегающих толщ помимо построения разреза возможно определение мощности по разнице абсолютных от меток кровли и подошвы пласта. Например, толща Н на рис. 150 имеет полную (истинную) мощность + 500 ( абсолютная отметка кровли) минус + 250 (абсолютная отметка подошвы, она же абсолютная отметка поверхности рельефа за пределами поднятия) ≈ 250 м. А мощность вышележащей толщи В, кровля которой неизвестна (располагалась выше поверхности современного рельефа и сденудирована), определяется как разница между наивысшими отметками рельефа в поле распространения этой толщи и абсолютной отметкой ее подош­вы и составляет более 150 м.

Примечательной особенностью стратиграфической колонки является ее сводный (обобщающий) характер для всего района. Бывают, конечно, случаи, когда в одном конкретном вертикальном разрезе (большое обнажение или глубокая буровая скважина) виден сразу весь стратиграфический разрез района. Особенно это характерно для районов с горизонтальным залеганием толщ. Но гораздо чаше таких разрезов нет и полный стратиграфический разрез района и, соответственно, стратиграфические колонки составляются из частных геологических разрезов, видимых в разных местах района и, образно выражаясь, «поставленных» одна на другую в соответствии с общей стратиграфической по­следовательностью.

Обратите внимание на разницу изображения характера взаимоотношений толщ в стратиграфической колонке: согласное залегание –прямая линияграницы, стратиграфическое несогласно – волнистая линия, угловое несогласие – зубчатая граница.

Стратиграфические колонки обязательно сопровождали геологические карты до введения в 80-е годы новых правил оформления геологических карт (см. «Инструкция по организации и производству геолого-съёмочных работ и составлению Государственной геологической карты СССР масштаба 1: 50 000 (1: 25 000) « ВСЕГЕИ, Ленинград,1987 г.). Оформление стратиграфических колонок для карт масштаба 1: 50 000 и крупнее необязательно и выполняется по необходимости.

При оформления геологических карт масштаба 1:200 0000 в настоящее время действуют новые правила, которые изложены в Методическом руководстве по составлению и подготовке к изданию листов государственной геологической карты РФ масштаба 1:200 000 (второе издание) ВСЕГЕИ, С-Пб.,2010. 164 с. По действующим правилам оформления правый край стратиграфической колонки должен показывать устойчивость пород к разрушению (должно быть чередование карнизов и ниш).



---

Дата добавления: 2016-10-07; просмотров: 2649; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

---

Виды. разрезы, сечения — Студопедия

Поделись

Теоретический материал, дающий понятия видов, разрезов и сечений, рассмотрен в ГОСТ 2305-81. Прежде чем приступать к вы­полнению чертежей, необходимо усвоить термины и определения данные в ГОСТе 2305-81.

Проекция — изображение предмета на плоскости проекций со всеми видимыми и невидимыми подробностями.

Вид — это изображение видимой части поверхности предме­та. Виды делятся на три группы: основные, дополнительные, местные.

Основные виды – это виды предмета, полученные проецированием на место основных плоскостей проекций, установленных ГОСТ 2305-81 (рис. 11).

Рисунок 11

Всего насчитывается шесть основных видов:

1) вид спереди (главный). Проекция на p₂;

2) вид сверху. Проекция на p₁;

3) вид слева. Проекция на p₃;

4) вид справа. Проекция на p₃;

5) вид снизу. Проекция на p₂;

6) вид сзади. Проекция на p₁.

На практике чаще используют первые три вида, остальные три – в случае необходимости. Довольно редко встре­чается деталь, которая требует выполнения всех шести видов.

При выполнении чертежа детали важно выбрать главный вид (вид спереди). При выборе главного вида необходимо учесть, что он должен давать наиболее полное представление о форме мо­дели. Виды сверху и слева должны быть расположены в проекци­онной связи с видом спереди, но проводить на чертеже оси проек­ции, линии связи и постоянную комплексного чертежа не нужно.

Дополнительный вид — это изображение на плоскости, не параллельной ни одной из основных плоскостей, но перпендику­лярной одной из них (рис. 12а). На чертеже на проекции деталинату плоскость, которой дополнительный вид перпендикулярен, стрелкой отмечают направление взгляда и рядом со стрелкой ставят прописную букву русского алфавита. Сам дополнительный вид должен иметь заголовок с соответствующей буквой, например: «ВидА».

Рисунок 12

Местный вид – это изображение ограниченной части предмета (рис.12б). Ограничивается часть предмета тонкой волнистой линией.

Кроме изображения видимой части предмета, часто возникает необходимость показать и внутреннюю часть предмета. Для этой цели на чертежах выполняются разрезы и сечения.

Разрезом называют мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней. Разре­зы делятся на простые и сложные.

Простые разрезы — секущая плоскость параллельна какой-то основной плоскости проекции. Разрез может быть горизон­тальным, фронтальным, профильным, вертикальным и попереч­ным.

Если деталь симметрична, то выполняется половина вида с половиной простого разреза. Такой разрез называется совмещенным – совмещение части вида и части разреза ( рис.13 а, б).

При совмещении разделяющей линией служит ось симметрии (т.е. штрих-пунктирная линия). Если на изображении предмета ось симметрии совпадает с ребром, то для раскрытия конструкции де­тали линия вычерчивается немного больше или немного меньше полови­ны разреза (в зависимости от того, где находится ребро: в виде или разре­зе). Границей между видом и разрезом в этом случае служит тон­кая волнистая линия (рис. 13 б).

Местный разрез — это разрез, выполненный на ограничен­ной части детали (рис.13 в). Ограничивается тонкой волнистой ли­нией.

Рисунок 13

Сложные разрезы — деталь рассекается несколькими плос­костями. Существуют два вида сложных разрезов: ломаный и сту­пенчатый.

Ломаный разрез – секущих плоскостей, как правило, две, и эти плоскости пересекаются под углом друг к другу (рис. 14 а).

Особенностью выполнения ломаного разреза является совмеще­ние секущих плоскостей. В связи с этой особенностью вид, на ко­тором выполнен ломаный разрез не всегда совпадает с видимым контуром, иногда видимый контур искажается.

На одном из видов обозначается линия ломаного сечения — место выхода секущих плоскостей и место их пересечения. Для обозначения линии ломаного разреза пользуются разомкнутой линией. К штрихам этой линии пририсовываются стрелки для обозначения направления взгляда и буквенное обозначение разре­за. Вид, на котором выполнен ломаный разрез озаглавливается буквами разомкнутой линии (например “А-А”). Место пересечения плоскостей на разрезе не дает никакой дополнительной линии или границы.

Рисунок 14

Ступенчатый разрез — секущих плоскостей не меньше двух, и они расположены параллельно друг другу (рис.14 б). Так же, как при выполнении ломаного разреза, обозначается линия разреза. Место перехода разреза с одной плоскости на другую выглядит на чертеже в виде ступенек (отсюда и название разреза). В разрезе место перехода с одной плоскости на другую никак не обознача­ется. Так же, как и ломаный разрез, ступенчатый разрез должен иметь заголовок в виде буквенного обозначения линии разреза (например “Б-Б”).

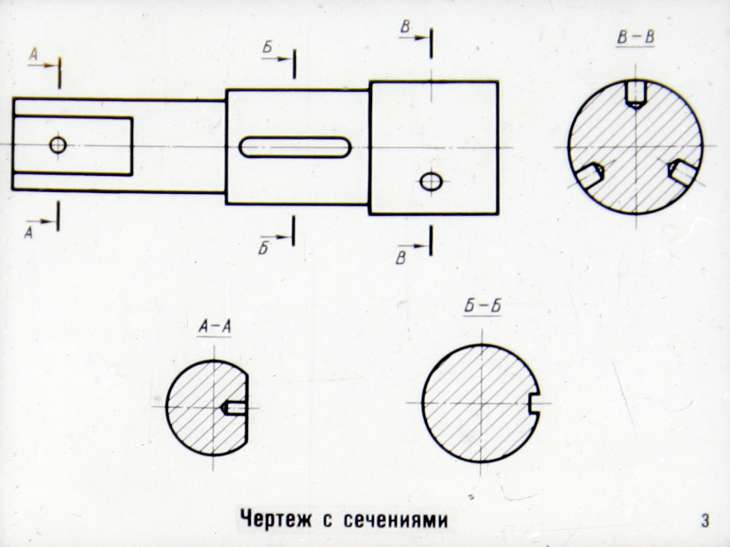

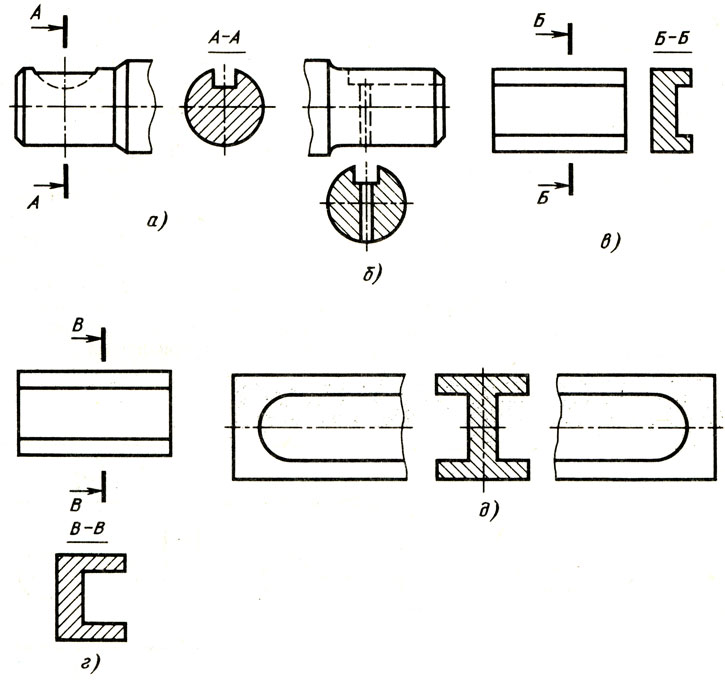

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что попадает в секущую плоскость (рис.15). Сечение может быть наложенным – если изображение предмета совмещено с видом; или выносным — если изображение сечения вынесено за пределы вида детали. При выполнении выносного сечения необходимо обозначить линию сечения, и само сечение должно иметь заголовок.

Рисунок 15

В ГОСТ 2305-81 приведен ряд особенностей и условностей, которые нужно учесть, выполняя разрезы и сечения.

Если секущая плоскость направлена вдоль тонкой стенки или ребра жесткости, то разрезанная этой плоскостью стенка показы­вается незаштрихованной и ограничивается сплошной линией ви­димого контура. Если в подобных элементах детали имеется мест­ное сверление или углубление, то для его раскрытия выполняется местный разрез (рис.16).

Рисунок 16

Поперечный разрез тонкой стенки изображается по общим прави­лам, т.е. та часть, которая попадает в секущую плоскость заштри­ховывается.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывается полностью. В случае, если секущая плоскость проходит через некруглое отверс­тие и сечение получается состоящим из отдельных частей, следует применять не сечение, а разрез.

Рисунок 17



Cutting in Line

Kellogg Insight

sliderclose-thin

Подписаться

Cutting in Line

Операции 1 ноября 2011 г.

На основании исследования

Гада Аллона

Эрана Ханани

На основе исследования

Гада Аллона

Эрана Ханани

Это повседневное явление в быстро меняющемся мире. Человек подбегает к упорядоченной очереди и просит — или требует — разрешить ему вмешаться по уважительной причине. Иногда запрос выполняется успешно; в другое время это не так. Удивительно, но в социологической литературе мало информации о том, что побуждает людей, находящихся вне линии, пытаться врезаться, а тех, кто находится в ней, — впускать их или не пускать.

Добавьте Insight
в свой почтовый ящик.

Теперь, однако, Гад Аллон, адъюнкт-профессор управленческой экономики и наук о принятии решений в Школе менеджмента Келлога, и Эран Ханани, профессор израильского Тель-Авивского университета, использовали теорию игр для создания модели поведения, позволяющего сократить очередь. . Их отчет «похоже, что это первая статья, изучающая перепрыгивание [очереди] рациональными клиентами», — пишут они.

«Наша главная идея заключается в том, что это явление можно объяснить на основе рационального поведения и операционной динамики», — объясняет Аллон. «Фактически мы показываем, что существуют системы, в которых врезаться в очередь — и позволять врезаться другим — это социальная норма, которая может быть действительно выгодной для системы и ее клиентов в долгосрочной перспективе. Этот вывод ослабляет распространенное неявное предположение, сделанное в большинстве работ в оперативной литературе».

Отражение золотого правила

По сути, два исследователя обнаружили, что решение позволить человеку врезаться в линию работает почти так же, как и золотое правило: поступай с другими так, как хочешь, чтобы они поступали с тобой. . В случае с очередями, говорит Аллон, «проблема в том, что я впущу вас сейчас, но вы или кто-то другой позволите мне вмешаться в будущем». С точки зрения человека, который разрешает обрыв очереди, добавляет он, «мысль такова: «У меня есть несрочная потребность в услуге, за которой я стою в очереди сейчас, но у меня может возникнуть срочная потребность в будущем». ».

Стимул для проекта появился несколько лет назад, когда Аллон подготовил доклад о применимости своего исследования к Израилю. «Одна из вещей, которые пришли мне на ум, — это термин, который люди используют в Израиле, чтобы показать, что у них есть срочный запрос или им требуется совсем немного времени от поставщика услуг», — вспоминает он. «Люди обычно говорят другим стоящим в очереди, что у них «только быстрый вопрос»». Он и Ханани «поняли, что это довольно распространенное поведение в разных частях мира», — продолжает Аллон. «Люди в очереди на проверку безопасности в аэропорту могут попросить сократить очередь, чтобы не опоздать на свой рейс. Подобное поведение наблюдается в Европе в очереди за билетами на поезд».

Когда два исследователя обнаружили в литературе мало исследований о прыжках из очереди, они начали строить свою собственную модель. Он признает три ключевые особенности: законные причины для сокращения очереди; потребность в том, что всем иногда приходится врезаться в очередь по этим причинам; и тот факт, что люди в очереди не могут проверить заявление огранщика, когда оно сделано, но могут сделать это позже, увидев, например, что огранщик выполнил обещанную короткую транзакцию.

Одиночные и повторные игры

Для разработки своей модели пара применила теорию игр. Они организовали серию игр, в которых клиенты, ожидающие обслуживания, имеют разный уровень срочности и разные требования к обслуживанию. В кабинете врача они могут варьироваться от запроса на продление рецепта до неотложной медицинской помощи. В играх предполагается, что обслуживающая организация — в данном случае кабинет врача — не контролирует линию, а, скорее, возлагает на нее ответственность отдельных лиц. Люди, входящие в кабинет, могут решить, присоединиться к концу очереди или попытаться вмешаться. А пациенты, к которым обращаются с просьбой о перерезании, могут решить, разрешать или не разрешать запрашивающему врезаться.0003

«Они [модели] позволяют нам выделить и выделить ключевые особенности, которые мы считаем важными и которые являются основными движущими силами изучаемых явлений». — Аллон

Как это принято в теории игр, Аллон и Ханани смоделировали ситуацию сначала как игру с одним состоянием, а затем как набор повторяющихся игр. Когда клиенты играют в игру только один раз, единственное возможное правило приоритета, которое может возникнуть, — «первым пришел, первым вышел»; врезки должны быть отвергнуты. Но когда игроки участвуют в повторяющихся играх, картина меняется. Люди в очереди уступают место тем, у кого есть более насущные потребности или которым требуется минимальное время обслуживания. Такое поведение применимо даже тогда, когда люди в очереди не могут быть уверены, что заявленные потребности потенциальных резчиков законны.

Игры отражают реальность различных типов очередей. «Ключевое различие между ночной очередью за билетами на Мировую серию или последним новым iPad и очередью в местном банке или кабинете врача заключается в том, что первая — разовая, а вторая — повторяющаяся», — говорит Аллон. «Одно это объясняет, почему сокращение не будет разрешено в первом случае и может быть поддержано во втором».

Ценность моделей

Тот факт, что исследование предсказывает поведение в различных ситуациях, указывает на «прелесть моделей», по словам Аллона. «Они позволяют нам выделить и выделить ключевые особенности, которые мы считаем важными и которые являются основными движущими силами изучаемых явлений», — продолжает он. «Точные детали, такие как бейсбол или баскетбол, банк и аэропорт, не имеют значения».

Аллон и Ханани подчеркивают, что их исследования имеют практическую ценность. «Одним из выводов нашего исследования является то, что следует уделить внимание возможности одобрения [] социальных норм [связанных с обходом очередей] при проектировании объекта обслуживания, в частности зоны очереди», — пишут они. «Например, могут быть выставлены знаки… В качестве альтернативы можно решить не ставить веревки, очерчивающие линии, чтобы разрешить возможное законное пересечение очереди. В частности, изученные модели могут быть использованы системным менеджером для принятия решения о том, когда может потребоваться вмешательство для улучшения производительности системы и обслуживания клиентов, а когда он может полагаться только на принуждение сообщества».

В настоящее время модель полностью теоретическая. Тем не менее, два исследователя разработали средства для его проверки. «Идея будет заключаться в том, чтобы инициировать попытки сокращения в разных местах, с разными требованиями, варьируя размер сообщества — например, небольшую медицинскую практику по сравнению с крупным банком со случайными посетителями — и проверять наши прогнозы относительно вероятности принятия таких попыток сокращения. “, – объясняет Аллон. До сих пор потенциальные проблемы ответственности, такие как возможное насилие, сопровождающее попытки врезаться в линию, препятствовали любым проектам по проверке модели на практике. «Но мы начинаем работать над этим с социологами и социальными психологами», — говорит Аллон.

Дополнительная литература по Kellogg Insight

Мы будем с вами: работа с клиентами с расплывчатыми обещаниями

Глобальные стратегии двойного поиска: Должны ли вы закупать велосипедные рамы из углеродного волокна в Мексике или Китае?

Удивительный секрет безудержного успеха Netflix: небольшая неуверенность может иметь большое значение0003

Об авторе

Питер Гвинн — независимый писатель из Сэндвича, Массачусетс.

Об исследовании

Аллон, Гэд и Эран Ханани. 2011. Cutting in Line: Social Norms in Queues, Management Science , 58(3): 493-506.

Читать оригинал

Рекомендуемые для вас

Самые популярные

От инфляции и удаленной работы до изменения климата — вот куда движется мировая экономика.

Искренность может иметь большое значение при вступлении в новую роль.

Самые популярные подкасты

Коллеги могут свести нас с ума. Вот как справляться с трудными ситуациями.

Plus: четыре вопроса, которые следует рассмотреть, прежде чем стать предпринимателем, оказывающим социальное воздействие.

Найти и воспитать высокоэффективных сотрудников непросто, но это окупается.

Автор песен с Бродвея и профессор маркетинга обсуждают связь между нашими любимыми мелодиями и тем, какие чувства они у нас вызывают.

Подробнее в Операциях

close-thin

Добавьте Insight
в свой почтовый ящик.

Мы будем присылать вам одно электронное письмо в неделю с контентом, который вы действительно хотите прочитать, подготовленным командой Insight.

Этика вакцины против COVID-19: можно ли когда-нибудь сократить очередь? : Выстрелы

Мария Фабрицио для NPR

Мария Фабрицио для NPR

Вакцины против COVID-19 в дефиците. Многие люди, которые хотят сделать прививки, еще не могут их сделать, либо потому, что они еще не имеют права, в соответствии с приоритетами, установленными их штатом или округом, либо потому, что нет доступных назначений.

В идеальном мире сейчас должен быть всеобщий доступ к вакцинам, говорит Фейт Э. Флетчер, «чтобы люди не оказывались в положении, когда они сталкиваются с моральными дилеммами относительно того, стоит ли мне принимать эту прививку или нет? ” Флетчер — специалист по биоэтике в Университете Алабамы в Бирмингеме и старший советник Гастингского центра, ведущего научно-исследовательского института США в области биоэтики.

В настоящее время США находятся в разгаре развертывания иммунизации против COVID-19, когда правила приемлемости различаются от штата к штату, от округа к округу, а иногда и от города. Руководящие принципы CDC по справедливому распределению были пересмотрены штатами, поскольку губернаторы были вынуждены ускорить распределение того, что все еще является дефицитным ресурсом. Имеете ли вы право на вакцинацию, может зависеть не только от вашего возраста или профессии, но и от того, где вы живете, в какой компании работаете и кого вы знаете.

Все это может показаться несправедливым. Если вы считаете, что система не работает, справедливо ли встать в очередь?

NPR поговорило с тремя биоэтиками — Флетчером, вместе с Рут Фаден, основателем Института биоэтики Бермана Джона Хопкинса, и Габриэлем Ласаро-Муньосом из Медицинского колледжа Бейлора, чтобы выяснить, что правильно.

Если я узнаю, что в продуктовом магазине есть дополнительные продукты, которые будут потрачены впустую, будет ли справедливо, если я куплю их, даже если сейчас не моя очередь?

Группа была единодушна. «100% да», — говорит Ласаро-Муньос. Если доза действительно может быть потрачена впустую, и вы там и хотите ее, вы должны ее принять. Тем не менее специалисты по этике привели предостережения.

Дозы из размороженных открытых флаконов с вакцинами необходимо использовать или выбросить в течение шести часов. Поэтому, если в вашей местной аптеке есть несколько дополнительных доз из-за отмены или если из-за неисправности морозильной камеры вакцины неожиданно размораживаются, этично принять вакцину, которая в противном случае отправилась бы в мусорное ведро, даже если вы здоровый молодой человек, который в противном случае не имел бы права получить его.

«Если вы принимаете его, вы способствуете снижению риска заражения COVID для себя и риска, с которым могут столкнуться другие, взаимодействуя с вами», — добавляет Ласаро-Муньос.

Но даже если этот ход приемлем с этической точки зрения, вы могли бы попробовать другие вещи, которые были бы этически предпочтительными, говорит Фаден. Например: «Если у вас есть коллега или член семьи соседа, который уже входит в приоритетную группу, и вы можете позвонить им и помочь добраться туда, это лучше», — говорит она. Или, если у вас есть друг с более высоким риском, чем вы, скажем, с серьезной сопутствующей патологией, сопоставление им «дополнительной» дозы также было бы предпочтительнее, даже если они еще официально не имеют права на вакцину.

Право на получение вакцины может зависеть не только от вашего возраста или рода занятий, но и от того, где вы живете, в какой компании работаете и кого вы знаете.

Фаден говорит, что аптека также может помочь в ситуации, предложив их в первую очередь пожилым людям, которые, как считается, подвергаются более высокому риску тяжелого заболевания вирусом в случае заражения. «Одна вещь, которую аптека могла бы сделать, — это обратиться в систему оповещения и сказать: «Есть ли в магазине кто-нибудь старше 60 лет, которому нужна вакцина?», — говорит она.

«Но иногда это не работает. И худшим результатом для флакона вакцины Pfizer или Moderna будет необходимость выбросить хотя бы одну дозу», — говорит Фаден.

Если я не имею права в моем округе, но я мог бы иметь его, если бы жил в соседнем округе, должен ли я приехать, чтобы получить его?

В этом случае ответ «100% нет», — говорит Ласаро-Муньос.

Здесь, говорит он, вы не предотвращаете потерю дозы вакцины; вместо этого вы занимаете слот, предназначенный для вашего соседа.

«Сейчас выделение очень ограничено. Любой округ, который получает эти вакцины, испытывает трудности с их получением, и они получают их частично, исходя из соображений своего населения и потребностей его населения», Ласаро-Муньос. говорит.

Люди, участвующие в активном сокращении очередей — стратегически позиционирующие себя для получения вакцин, которые не были предназначены для них, — могут действовать с «правом на вакцину», говорит Флетчер: едут в округ или штат, потому что они так привыкли иметь доступ и считают, что заслуживают ресурсов, которых у других может не быть».

Например, в тех случаях, когда люди из более богатых районов едут в более бедные районы, которым в первую очередь нужно получить вакцину от COVID-19, посторонние используют свои привилегии, говорит Флетчер. «У них есть доступ к транспорту. У них есть доступ к информации, к Интернету». Это шаг, который подрывает усилия по сокращению несправедливости в отношении здоровья.

«Система полагается на то, что люди точно представляют себя, — говорит Фейден. — Если в этом и есть смысл, так это то, что люди должны следовать правилам игры, даже если эти правила не обязательно являются наилучшими с этической точки зрения». Например, если соседний округ намеренно служит центром вакцинации для вашего региона, вам имеет смысл записаться на прием, когда вы имеете на это право. Но если эти встречи еще не предназначены для вас, вы не должны нарушать правила, чтобы получить их.

В некоторых местах выстрелы выдавались медленнее, чем в других, что привело к значительному разочарованию, признает Фейден. Но штаты учитывают уроки первых недель введения вакцины и работают над более эффективным и справедливым распространением вакцин. На данном этапе, говорит она, «я бы призвала людей [не поддаваться искушению искать вакцины за границей] и надеяться, что их государства вскоре исправятся и будут работать лучше».

И если ситуация кажется несправедливой, Фейден говорит, что вы должны обязательно организоваться, выразить протест или позвонить или отправить электронное письмо избранным должностным лицам, чтобы помочь улучшить систему. Вместо обмана, говорит она, «надо изменить правила».

Почему курильщики должны иметь приоритет перед некурящими?

Для некоторых людей курение сигарет является добровольным поведением. У других это зависимость, от которой они не могут избавиться. Независимо от того, нынешний или бывший курильщик увеличивает риск серьезного заболевания человека в случае заражения COVID-19.

Консультативный комитет CDC по вакцинам, который прошлой осенью изложил свои рекомендации по приоритетам в предварительном порядке, считает курение заболеванием высокого риска и рекомендует курильщикам, а также тем, у кого есть ряд других сопутствующих заболеваний, уделять приоритетное внимание на вакцины впереди общей популяции здоровых молодых людей.

Этот рейтинг не совсем совпадает с тем, как многие американцы судят о курильщиках — как о том, что они навлекли на себя свою зависимость. Но этические цели рекомендаций правительства США по вакцинации против COVID-19, по словам Ласаро-Муньоса, состоят в том, чтобы спасти как можно больше жизней.

«Мы не сосредоточены на том, какая из этих жизней, по нашему мнению, может быть более ценной для общества», — говорит он. «Мы ставим в приоритет только спасение жизней, и точка».

Выделить курильщиков как не заслуживающих приоритетной вакцинации, когда они подвергаются более высокому риску тяжелого течения COVID-19, — это «скользкий путь», — говорит Флетчер. «Люди могут привести тот же аргумент, например, в отношении диабета 2 типа и риска заражения COVID-19. Некоторые могут возразить, что диабет 2 типа тесно связан с ожирением, и почему эти люди имеют доступ к вакцинам?»

Она говорит, что отказ от вакцинации людей из группы высокого риска с определенными заболеваниями усугубит неравенство в отношении здоровья. Курение более распространено среди бедных людей и тех, кто живет в стрессовой среде. «Мы должны сосредоточиться на том, как мы можем обеспечить справедливое распространение вакцинации для всех людей, особенно для наиболее уязвимых, независимо от того, как возникла их уязвимость», — говорит она.

«Если бы мы могли, возможно, мы относились бы к курению сигарет для одних людей иначе, чем к курению других людей», — говорит Фаден. Например, мог ли человек бросить, но не пытался, или начал ли человек курить, когда ему следовало бы знать лучше. «Но мы не можем на самом деле разобрать его, и мы, конечно, не можем сделать это в пункте обслуживания», например, когда кто-то приходит на вакцину от COVID-19.

И защита курильщиков — а также всех, кто подвергается высокому риску тяжелого течения COVID-19— поможет облегчить нагрузку на больницы в условиях этой пандемии. «На самом деле в наших интересах, чтобы курильщики были защищены», — говорит Фаден. «Это будет на одну группу меньше, которая способствует госпитализации из-за болезни».

Разве некурящий не мог бы легко солгать и перерезать линию? Даже сейчас, в то время как некоторые штаты требуют значительного объема документов от тех, кто приходит на прием к вакцинации, другие действуют мягче, основываясь на системе чести.

«Я уверен, что найдутся люди, которые будут говорить все, что угодно, чтобы получить доступ к вакцинам», — говорит Ласаро-Муньос, но он предсказывает, что такое поведение будет исключением, ограниченным «несколькими неэтичными соседями». крупной лазейки, которую многие будут стремиться использовать.

Есть и обратная сторона того, чтобы заставить людей прыгать через слишком много обручей, чтобы получить его: требование документации о чьей-то привычке курить или медицинских записей для проверки сопутствующих заболеваний добавило бы барьеров для доступа, что, вероятно, приведет к «худшему результату», в котором меньше люди из групп высокого риска вакцинируются, говорит Ласаро-Муньос.

«Я думаю, что лучше жить с [вероятностью того, что небольшое количество людей будет обманывать], чем добавлять дополнительные требования для получения доступа к вакцине», — говорит он, добавляя: «Если мы начнем запрашивать у людей доказательства, мы нам, как обществу, будет труднее выпускать эти вакцины и добиваться коллективного иммунитета».

Cutting Line – Bilder und Stockfotos

80.953Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 80.953

cutting line Stock -Фотография и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

schere isoliert вектор-символ mit linien für cutig. schneide-konzept-символ для купона. – линия резки сток-график, -клипарт, -мультфильмы и -символ

Schere isoliert Vector-Symbol mit Linien für Cutig. Schneide-Konze

Schere isoliertes Vektorsymbol mit Linien für cutig. Иконка концепции резки для купона. EPS 10

схема, символ отделки gesetzt. vektor-illustration auf Weißem Hintergrund – линия резки, графика, клипарт, мультфильмы и символы

Схема, Trimmlinie Symbole gesetzt. Vektor-Illustration auf weißem

zeilensymbole für die fotobearbeitung. Bearbeitbarer strich, enthält symbole wie kunst, kamera, farbauswahl, inhalt, ausschneiden, löschen, belichtung, auge, film, schriftart, handwerkzeug, bild, bildbearbeitung, ebene, mobile app, foto, fotografie, soc – cut line stock-grafiken, – клипарт, -мультфильмы и -символ

Zeilensymbole für die Fotobearbeitung. Bearbeitbarer Strich, Enthä

16 Symbole für Fotobearbeitungslinien. Kunst, Kamera, Farbwähler, Inhalt, Ausschneiden, Löschen, Belichtung, Auge, Film, Schriftart, Müll, Handwerkzeug, Bild, Bildbearbeitung, Ebene, мобильное приложение, Film, Foto, Fotobearbeitung, Fotografie, Auslöser, Social Media, Software, Text, Триммен, Зум.

векторная схема со шниттлинией – линия резки стоковая графика, -клипарт, -мультфильмы и -символ

векторная схема со шнитлиниен

schneiden linien verschiedene icons vektor-set – cut line stock-grafiken, -clipart, -cartoons und -symbole

schre schneiden Linien verschiedene Icons Vector-Set

w-lan – – cut line stock-fotos und bilder

W-LAN –

Schere, die ein Computerkabel auf grauem Hintergrund durchtrennt (Funkoder Blackout-Konzept)

schere mit schnittten linien auf weißemhintergrund isoliert – cut line stock-grafiken, -clipart, -cartoons und -symbole

Lin as schnittten weißem Hintergrund isoliert

scheren-symbol mit schnittlinien – cut line stock-grafiken, -clipart, -cartoons und -symbole

Scheren-Symbol mit Schnittlinien

modernes digitales alpha, trendige schrift aus dünnem segment abgerundete linie, minimale technologie stil buchstaben und zahlen und satzzeichen, vektorzeichen -illustration 10eps – cut line stock-grafiken, -clipart, -cartoons und -symbole

Modernes digitales Alphabet, Trendige Schrift aus dünnem Segment. ..

prozente – vektorsymbolsatz für dünne linien. пиксель идеальный. беарбейтбарер контур. das set enthält symbole: скидки на покупки, купон,suchrabatte, steuerrückerstattung, buchhaltung, hypothek, darlehen. – линия резки сток-график, -клипарт, -мультфильмы и -символ

PROZENTE – Векторсимволсац для dünne Linien. Pixel perfekt….

PERCENTS – Векторные символы для линий. 20 линейных символов. Идеальный пиксель. Bearbeitbarer Gliederungsstrich. Das Set enthält Symbole: Покупки со скидкой, купон, скидки при поиске, возврат налога, бухгалтерский учет, ипотека, кредит.

schree schneiden telefon verbindung – линия резки стоковых фотографий и изображений

Schere Schneiden Telefon Verbindung

механическое лицо для массового использования. menschlichen konzept, 3d illustration – cut line стоковые фото и изображения

Rote Person aus der Masse hervorstechen. Menschlichen Konzept,…

lineo editierbare schlaganfall – schrift und kunst werkzeuge linie symbole – cut line stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Schlaganfall – Schrift und Kunst Werkzeuge. ..

Vektorsymbole – Passen Sie die Strichstärke an – Erweitern Sie auf eine beliebige Größe – Wechseln Sie zu einer beliebigen Farbe

setzen sie citrus frucht-symbol isoliert auf schwarzem und weißemhintergrund. апельсин в эйнем шнитт. gesunder lebensstil. вектор-иллюстрация – линия резки сток-график, -клипарт, -мультфильмы и -символ

Setzen Sie Citrus Frucht-Symbol isoliert auf schwarzem und weißem

рваный кабель – линии резки, фото и изображения

Torned Kabel

404 fehlerseiten-designkonzept. beschädigtes elektrisches kabel. вектор-иллюстрация. – линии резки – стоковые графики, -клипарты, -мультфильмы и -символы

404 Fehlerseiten-Designkonzept. Beschädigtes elektrisches Kabel….

404 Fehlerseiten-Design-Konzept. Beschädigtes elektrisches Kabel. Vektor-Illustration

3D-реалистичный фон с расширенными изображениями и удаленными изображениями в Интернете. abstrakter luxushintergrund im scherenschnittstil. оригами технологии ленты в дер papierschnittkunst. иллюстрация векторной карты – линия резки, графика, клипарт, мультфильмы и символы

Реалистичная 3D-модель с расширенными возможностями и…

Реалистичная 3D-модель с расширенными функциями и точной передачей данных в сети. Abstrakter Luxushintergrund im Scherenschnittstil. Векторкартен-Иллюстрация. Технологии оригами Tapete in der Papierschnittkunst

баум кольцо клипарт, вектор-логотип-кольцо. kreis-topographie karte stock-illustration – линия резки сток-графика, -клипарт, -мультфильмы и -символ

Baum Ring Clipart, Vektor-Logo-Holz-Ring. Крайс-Топография…

Hände mit schree schneiden telefon wire – cut line stock-fotos und bilder

Hände mit Schere Schneiden Telefon Wire

gestrichelte linie und schere – cut line stock-grafiken, -clipart, -cartoons und -symbole

Gestrichelte Grafien und Schere

isoliertes auf weißem hintergrund – линия резки стоковые фото и фотографии

Изолиры Gras auf weißem Hintergrund

protokollierung, sägewerk linie icons. Instrumente für die arbeit mit holz – линия резки – графика, -клипарт, -мультфильмы и -символ

Protokollierung, Sägewerk Line Icons. Instrumente für die…

elektrisches stromkabel in spannung ausgefranst – bruchgefahr – cut line stock-fotos und bilder

схема с черным гриффом и ротемной деталью – линия резки стоковые фотографии и изображения прозрачный klebebänder, klebrige stücke. изолированный векторный набор – линия резки, графика, клипарт, мультфильмы и символы

Тесафильм. Transparente Klebebänder, klebrige Stücke. Isolierte…

Tesafilm. Transparente Klebebänder, graue Klebestücke. Isolierte Vektormenge

symbole für dünne aufblaslinien – bearbeitbarer kontur – cut line stock-grafiken, -clipart, -cartoons und -symbole

Symbole für dünne Aufblaslinien – Bearbeitbarer Kontur

skalpell solide symbol, medizinisches konzept, Introductionergergellßize weufergische toolse символ им glyphenstil для мобильных устройств konzept und веб-дизайн. векторграфикен. – линия резки сток-график, -клипарт, -мультфильмы и -символ

Skalpell solide Symbol, medizinisches Konzept, chirurgische…

schree mit schnittlinien – линия резки, графика, -клипарт, -мультфильмы и -символ

Schere mit Schnittlinien

zeichenwerkzeuge liniensymbole gesetzt. stift, bleistift, pinsel, trsetzer, steppel, verschmieren, farbe eimer minimale vektor-illustrationen. einfache gliederungszeichen для веб-интерфейса. 30×30 пикселей идеально. Bearbeitbare striche – линия резки, графика, клипарт, мультфильмы и символы

Zeichenwerkzeuge Liniensymbole gesetzt. Штифт, Блейстифт, Пинсель,

nagel maniküre liniensymbole bearbeitbarer strich – cut line stock-grafiken, -clipart, -cartoons und -symbole

nagel maniküre liniensymbole Bearbeitbarer Strich

символ скальпеля, medizinisches konzept, chirurgische toolse zeichen auf weißem mess-hintergrund, symbol im skalpellsertils концепция мобильных телефонов и веб-дизайн. векторграфикен. – Линия резки – графика, -клипарт, -мультфильмы и -символ

Скальпель Линия Символ, Медицинские Концепты, Хирургические. ..

Диамант Эдельштейн Линия Эдельштейна символ вектор-набор – линия резки сток-графика, -клипарт, -мультфильмы и -символ

Диамант Эдельштейн Линия Эдельштейна Символ вектор-набор

Алмазная огранка тонкая линия набор иконок. Edelsteinsammlung von einfachen Umrissschildern. Juwelensymbol im linearen Stil. Кристалл, Эдельштейн schwarze Kontur Icons Design. Isoliert auf weißem Konzeptvektor Illustration

linie fleisch-icons – cut line stock-grafiken, -clipart, -cartoons und -symbole

Linie Fleisch-Icons

Fliegenfrische Reife bananenscheiben – cut line stock-fotos und bilder

Fliegenfrische reife Bananenscheiben

Fliegende frische, reife Bananenscheiben isoliert auf weißem Hintergrund

forestry thin line icons – bearsymbeitbare -clincen -cutting line Stock-part, und Grafiken – cut line

Forestry Thin Line Icons – Bearbeitbare Kontur

Eine Reihe von Forstsymbolen, die beitbare Striche oder Konturen mithilfe der EPS-Vektordatei enhalten. Zu den Ikonen gehören ein Förster mit Schutzhelm, maschineller Holzeinschlag, Holzfäller im Baum, Waldbrand, Waldbewirtschaftung, Holzfällertruck, Stumpf mit Axt, Handhobeln von Baumsamen, Kiefernsetzlinge, Förster mit Stift und Papier, der im Waldchörchüthrüthrmitt Studie oder ein einem Schutzhelm, der den Waldboden mit Werkzeugen vorbereitet, Entwaldung, Handschutz eines jungen Kiefernsetzlings, Kettensäge auf Baumstumpf, Person, die einen Baum pflanzt, Sägewerk, Arbeitshandschuhe, Baumumarmer, Förster, der Studien über Bäume Symbol mit einem.

Orangenfruchtscheibe — линия резки, графика, клипарт, мультфильмы и символы. Schwarze Linie Skizze auf weißem Hintergrund. Векторные иллюстрации

ничейных изображений 3D-модели. verbotenes rundes zeichen. вектор-иллюстрация – линии резки сток-графики, -клипарт, -мультфильмы и -символ

Nicht erlautes 3D-Verbotszeichen. Verbotenes rundes Zeichen….

набор векторов zerrissenes papier kanten mit schatten auf Transparentenhintergrund isoliert – линия резки – графика, -клипарт, -мультфильмы и -символ

Vektor-Set zerrissenes Papier Kanten mit Schatten auf. ..

линии перекрытия абстрактные – линии разреза стоковые графики, -клипарты, -мультфильмы и -символы

Line Overlap Abstract

Regenbogenkreis-Burst-Hintergrund.

20 кулинарных иконен. küche und kochlinie символ gesetzt. вектор-иллюстрация. – линии резки стоковые графики, -клипарты, -мультфильмы и -символы

20 Кулинарные иконы. Küche und Kochlinie Symbol gesetzt….

20 kulinarische Ikonen. Набор символов для Küche und Kochlinie. Вектор-иллюстрация

gutschein-grenzen – линия резки сток-графика, -клипарт, -мультфильмы и -символ

Gutschein-Grenzen

Купон и схема (вектор)

Schere mit Schnittlinien

schree mit schnittlinien – cut line stock-grafiken, -clipart, -cartoons und -symbole

Реалистический вектор с бюро Messer schneiden

Векторреалистический шнитт с бюромессер на изоленте Papierblatt. Krallt Tierkratzer в прозрачном Hintergrund.

lineo editierbare hub – interface und ui linie symbole – cut line stock-grafiken, -clipart, -cartoons und -symbole Größe – Wechseln Sie zu einer beliebigen Farbe

schneiden und nähen – линии резки стоковые графики, -клипарты, -мультфильмы и -символы

Schneiden und Nähen

Schneiden und Nähen von Vector-Doodle-Set.

Просмотреть купоны в geschnittene linien gesetzt – линии резки сток-графики, -клипарт, -мультфильмы и -symbole

Просмотреть Couponrahmen dünn geschnittene gepunkte Lineien gesetzt

schneidebrett dünne linie symbol. hacken holzplatte und tischmesser. домашняя кухня вектор-дизайн-концепт, умрис стиль пиктограммы на фоне Weißem Hintergrund, verwendung для Интернета и приложения. eps 10. – Линия среза сток-графика, -клипарт, -мультфильмы и -символ

Символ линии Schneidebrett dünne. Hacken Holzplatte und…

Schneidebrett-Thin-Line-Symbol. Хакен фон Хольцплатте и Тишмессер. Home-Style Küche Vektor Design Konzept, Umriss Stil Piktogramm auf weißem Hintergrund, Verwendung für Web und App. Eps 10

Бумага художественного мультфильма абстрактная хорошо. папье шнайден хинтергрунд. – Линия резки – графика, -клипарт, -мультфильмы и -символ

Папье Кунст Мультфильм абстрактный Wellen. Papier Schneiden…

Элегантный бумажный рисунок Cartoon abstrakte Wellen. Hintergrund der Papierschnitzerei. Moderne Origami-Designvorlage. Векториллюстрация. 3D-Papierschichten

protokollierung und holzfäller mit bart, die im zusammenhang mit dünnen linie symbole: holz, bauholz, sägewerk, hobel und forstmaschinen. вектор-иллюстрация. – линии резки сток-график, -клипарт, -мультфильмы и -символ

Protokollierung und Holzfäller mit Bart, die im Zusammenhang mit…

значки тонкой линии травмы на рабочем месте – редактируемый штрих – линия разреза сток-график, -клипарт, -мультфильмы und -symbole

Workplace Injury Thin Line Icons – Editable Stroke

Eine Reihe von Symbolen für Arbeitsunfälle, die beitbare Striche oder Umrisse mithilfe der EPS-Vektordatei enhalten. Zu den Symbolen gehören ein Arbeiter mit einem gebrochenen Arm, ein Arbeiter, der einen Schutzhelm trägt und beim Bücken am Rücken schmerzt, eine Person, die auf den Arbeitsstuhl zurückfällt, eine Handgelenksverletzung, eine Person, die beim Heben am Rücken schmerzt, ein der mit einem Gabelstapler stürzt, ein Arbeiter, der ausrutscht und fällt, ein Arbeiter in einem Felssturz, ein Arbeiter mit Schulterverletzung, ein Arbeiter am Computer, der an steifen Muskeln leidet, Rehabilitation nach einer Verletzung, Hand, die auf der Baustelle gevon geschnitten wird, Muldenkipperfahrer stürzt, Bauarbeiter fällt auf die Baustelle, Person rutscht aus und fällt auf Flüssigkeit, Bauarbeiter wird von schweren Maschinen getroffen und eine Person wird bei der Bohrpresse an der Hand verletzt.

цветочные фрукты nahtloses собрать в оранжевом цвете mit blättern – cut line stock-grafiken, -clipart, -cartoons und -symbole клипарт, -cartoons und -symbole

Vektorhintergrund zerrissenes Papier mit Kopierraum für Ihren. ..

цветочные фрукты nahtloses muster aus orangen mit blättern – cut line stock-grafiken, -clipart, -cartoons und -symbole

Floral Fruit nahtloses Muster aus Orangen mit Blättern

dokument – dünnlinienvektor-symbolgesetzt. пиксель идеальный. медвежий барер строгий. der satz enthält symbole: документ, zwischenablage, lebenslauf, datei, archiv, dateisuche. – линия разреза – графика, -клипарт, -мультфильмы и -символ

Документ – Dünnlinienvektor-Symbolgesetzt. Pixel perfekt….

junge mann hacken holz. bärtiger kerl mit axe in den handen versuchen, holz und hölzer zu schneiden. туристический verbringen zeit im freien auf der natur. кемпинг, блуждающий активный образ жизни, мультяшный флеш-векторная иллюстрация, линия искусства – линия резки, графика, клипарт, мультфильмы и символ

Юнге Манн Хакен Хольц. Bärtiger Kerl mit Axe in den Händen…

käse – линии резки стоковые графики, -клипарты, -мультфильмы и -символы

Käse

Käse im Stil einer kontinuierlichen Strichzeichnung. Käserad mit Löchern und einem Stück davon geschnitten. Minimalistische schwarze lineare Skizze, isoliert auf weißem Hintergrund. Vektor-Illustration

lineo editierbare schlaganfall – medizintechnik und Health linie symbole – cut line stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Schlaganfall – Medizintechnik und Healthcare…

Абстрактное фоновое изображение – Геометрическая текстура – Линия среза – графика, -клипарт, -мультфильмы и -символы

Абстрактное фоновое изображение – Геометрическая текстура

Современное и модное абстрактное изображение. Geometrische Textur für Ihr Design (verwendete Farben: weiß, grau). Векторная иллюстрация (EPS10, общий и групповой формат), Breitformat (3:2). Einfach zu bearbeiten, zu bearbeiten, in der Größe zu ändern oder zu kolorieren.

dekorative laserschnittplatten vorlage mit abstrakter textur. геометрические и цветочные лазерные гравюры или набор векторных иллюстраций. vorlage für abstrakte schneideplatten – линия резки, графика, клипарт, мультфильмы и символы

Dekorative Laserschnittplatten Vorlage mit abstrakter Textur….

из 100

Автоматическая линия резки стекла – CMS Glass Machinery

Автоматическая линия резки стекла поставляется с автоматической системой загрузки и столом для разбивания стекла и предназначена для прямой и фигурной резки флоат-стекла с использованием технологии алмазного отрезного круга.

Выберите свою модель

У нас есть модели разных размеров. Выберите наиболее подходящую модель в соответствии с вашими потребностями.

Настройте свою линию

Настройте свою линию и производственную площадь в соответствии со своими потребностями и предпочтениями с помощью CMS Glass Machinery. Серия FCL имеет долговечную конструкцию и стабильную конструкцию, которые помогут вам минимизировать эксплуатационные расходы.

Робот для загрузки стекла

Робот для загрузки стекла (FYM) предназначен для автоматического удаления вертикально расположенных стеклянных листов со складских подставок и перемещения их горизонтально на стол для резки стекла.

ПЕРЕЙТИ К МАШИНЕ

Стол для резки стекла

Стол для резки стекла (СКС) предназначен для резки прямоугольных и фасонных изделий. Стол для резки стекла имеет собственные встроенные передаточные ремни для легкого переноса стекла между секциями.

ПЕРЕЙТИ К МАШИНЕ

Стационарный стол для разбивания стекла

Стационарный стол для разбивания стекла (КМ) предназначен для разбивания и сортировки стеклянных листов. Стол имеет систему воздушной подушки для легкого перемещения стекла и разбивочные планки для легкого разделения стекла.

ПЕРЕЙТИ К МАШИНЕ

Автоматическая прямая и фигурная резка стекла

Наши станки для резки стекла стандартно готовы к резке всех видов прямых и фигурных стекол. Они могут быть загружены из библиотеки по умолчанию, импортированы из файла dxf или загружены непосредственно через программное обеспечение для оптимизации стекла.

Автоматическая регулировка скорости и давления

Управляющее программное обеспечение распознает тип стекла и назначает оптимальное давление и скорость для резки стекла. Давление можно регулировать в зависимости от скорости, чтобы всегда резать на максимальной скорости и с наивысшим качеством.

Резка стекла с нанесением виниловой пленки Особенность

Диск специальной конструкции для резки стекла, приспособленный (опция VGC) для автоматической резки стекла с нанесением винила. Поскольку он имеет систему, отличную от обычного режущего инструмента, он сохраняет свои функциональные возможности, обеспечивая высокое качество резки винилового стекла.

Удаление краев низкоэмиссионного стекла

Система удаления поверхностей на низкоэмиссионном стекле (дополнительная функция) является идеальным решением для эпизодического производства низкоэмиссионного стекла. Мы предлагаем два разных решения.

Кисть для удаления краев с низким коэффициентом излучения

С помощью этого решения (опция BED) наши машины для резки стекла могут выполнять удаление краев и удаление низкоэмиссионной пленки с краев стекла с помощью металлической щетки с электроприводом.

Круговое удаление краев с низким коэффициентом излучения

С помощью этого решения (опция WED) наши машины для резки стекла могут выполнять удаление более широких краев и удаление низкоэмиссионной пленки с помощью шлифовального круга с серводвигателем.

Система маркировки стекла

Эта функция (дополнительная) обеспечивает маркировку каждой стеклянной детали путем наклеивания этикетки или распыления чернил. Благодаря нашим технологиям маркировки отслеживание стекла на этапах производства всегда будет проще, чем когда-либо.

Система маркировки этикеток/стекла

Это решение (опция LMS) может быть установлено на наших автоматических машинах для резки стекла с полной гибкостью в отношении положения этикетки и печатного текста со всеми сведениями о стекле, информацией о покупателе или производителе и так далее.

Струйная система / система маркировки стекла

Это решение (опция IMS) может быть установлено на наших автоматических машинах для резки стекла с полной гибкостью в отношении положения струйной печати и распыления краски со всеми деталями стекла, данными заказчика или производителя и т. д. .

КАК ЭТО РАБОТАЕТ?

Благодаря роботу-загрузчику линия может автоматически загружать листы стекла с различных стеллажей с обеих сторон. Стандартные формы, импортированные формы или отсканированные формы можно легко вырезать. Программа ЧПУ автоматически регулирует максимальную скорость оси для процесса резки с учетом результатов оптимизации и сводит к минимуму движение оси и обеспечивает максимально короткое время резки и шлифовки.

ОСОБЕННОСТИ

• Полностью автоматизированная система резки флоат-стекла
• Быстрая, точная и стабильная производительность резки
• Автоматическая загрузка стекла с обеих сторон
• Чрезвычайно прочная конструкция

ХАРАКТЕРИСТИКИ

Прямая и фигурная резка стекла

Наши станки для резки стекла стандартно готовы к резке всех видов прямых и формованных стекол. Они могут быть загружены из библиотеки по умолчанию, импортированы из файла dxf или загружены непосредственно через программное обеспечение для оптимизации стекла.

Удаление краев низкоэмиссионного стекла

Система удаления кромок низкоэмиссионного стекла является идеальным решением для периодического производства низкоэмиссионного стекла. Ход подвода устройства для удаления кромки управляется пропорциональным клапаном, а его путь также оптимизирован для резки по форме, что позволяет сократить время машинного цикла.

Система лазерного сканирования

Система позволяет получить шаблон формы с помощью лазерного датчика стола для резки. Интеллектуальные алгоритмы представляют новое поколение функции сканирования формы. Это быстрее и точнее, чем стандартное сканирование по «неинтеллектуальной сетке».

Резка винилового стекла

Инструмент, предназначенный для автоматической резки винилового стекла. Поскольку он имеет ту же систему, что и режущий инструмент, он сохраняет свои функциональные возможности, обеспечивая высокое качество резки независимо от сложности форм при идеальном достижении.

Автоматическое выравнивание стекла

Система автоматического выравнивания стекла автоматически определяет положение стекла на столе и применяет программную коррекцию, что делает ненужным физическое выравнивание листа.

Автоматическая регулировка скорости резки стекла и давления

Управляющее программное обеспечение распознает тип стекла и назначает оптимальное давление для его резки. Давление можно регулировать в зависимости от скорости, чтобы всегда резать максимально качественно, чему способствует электронный клапан постоянной смазки режущего диска.

Двойной масляный бак для различных типов стекла

Двойной масляный бак для использования различных масел при обработке специального стекла, особенно при резке низкоэмиссионного стекла, для максимальной гибкости производства. Тип смазки выбирается оператором через панель управления.

Программное обеспечение для оптимизации стекла

Наши машины для резки стекла включают в себя мощное программное обеспечение для оптимизации стекла на панели управления в стандартной комплектации для создания и управления оптимизациями для минимизации отходов стекла в процессе резки. т.е. стекла в процессе резки.

Удаленная техническая помощь

Система удаленной технической помощи, основанная на наборе программно-аппаратных средств, которая позволяет уполномоченному персоналу службы послепродажного обслуживания CMS быстро и эффективно управлять задачами обслуживания или помощи в любой точке мира. Доступ через Интернет всегда осуществляется с предварительного согласия заказчика.

Стоимость врезания в очередь

Никому не нравится тратить время на стояние в очереди. Так почему же больше людей не пытаются подкупить себе дорогу на фронт? Должны ли компании позволять некоторым клиентам переходить в начало очереди за изрядную плату? Есть ли рынок времени?

Феликс Оберхольцер-Ги начал обдумывать этот вопрос, поскольку он, конечно же, ждал в очереди в аэропорту. Позже он решил провести полевой эксперимент, чтобы изучить этот вопрос. Он и группа экспериментаторов, вооруженных мелкими купюрами, подошли к 500 людям, выстроившимся в очередь, и предложили наличными до 10 долларов США. Будет ли взятка принята? Сколько нужно, чтобы не стоять в очереди? И как повлияют на это социальные нормы и чувство справедливости?

Результаты оказались весьма неожиданными.

Как и следовало ожидать, чем выше сумма предлагаемого платежа, тем больше вероятность того, что люди позволят незнакомцу обойти их. Сюрприз? Линейные держатели позволяли человеку вмешаться, но большинство из них не принимали деньги взамен. (Студенты и женщины с большей вероятностью прикарманивали наличные.) Оберхольцер-Ги воспринял это как то, что люди разрешат сокращения, если они поймут, что прыгуну в очереди действительно нужно сэкономить время, хотя большинство людей считали неуместным наживаться на этом. необходимость. Для линейных держателей более высокая взятка означала, что прыгун был более отчаянным.

Но у этой щедрости есть пределы. Когда Оберхольцер-Ги попытался врезаться в ту же линию во второй раз, толпа стала враждебно настроенной, и он почувствовал себя вынужденным отступить, чтобы защитить свою безопасность. «Гневная реакция предполагает, что даже те, кто принял оплату во время первой встречи, не рассматривали транзакцию как обычный обмен. Скорее, готовность позволить кому-то вмешаться, похоже, основана на том, что ситуация рассматривается как исключительная».

Он описал результаты своего эксперимента в виде статьи «Рынок времени: честность и эффективность в очередях». В следующем электронном письме с вопросами и ответами Оберхольцер-Джи обсуждает исследование и то, что оно может означать для компаний, которые, возможно, захотят создать рынок для времени.

Шон Сильверторн: Что натолкнуло вас на идею провести этот полевой эксперимент?

Felix Oberholzer-Gee: Компании могут покупать почти все, что им нужно: рабочую силу, офисные помещения, отличный бренд. Но иногда система цен дает сбой и рынка нет. В моем исследовании я уже давно интересовался проблемой отсутствующих рынков. Некоторые из моих предыдущих исследований показывают, например, что компании не должны пытаться купить одобрение местных властей, если они планируют открыть новый объект, который не приветствуется местным сообществом. Если Wal-Mart планирует открыть новый магазин, а городу это не понравится, самое худшее, что может сделать компания, — это попытаться подкупить свой выход на этот рынок.

Однажды, стоя в очереди в аэропорту, мне пришло в голову, что очереди ожидания — еще один пример проблемы отсутствия рынков. Почему я должен ждать в аэропортах? Почему авиакомпании не предлагают услугу, которая позволила бы мне заплатить 20 долларов и занять первое место в очереди? Чтобы выяснить это, я провел полевой эксперимент.

Q: Каковы были мотивы людей, позволивших вашим экспериментаторам сократить очередь? Почему не многие из них приняли оплату? И если деньги не были проблемой, почему более высокие платежи коррелировали с готовностью владельцев очереди позволить незнакомцу пропустить очередь?

A: Данные ясно показывают, что вы с большей вероятностью сможете пройти без очереди, если предложите больше денег. Итак, сначала я подумал, что это вовсе не пример проблемы отсутствия рынков. Но я был неправ. Вы можете «купить» позицию в очереди, но люди, которые вас впустят, не примут ваших денег. Их поведение мотивировано нормой, которая говорит, что вы должны помогать другим, когда они в этом нуждаются, но вы не должны использовать эту ситуацию. Денежные поощрения в этом случае «работают», потому что люди воспринимают их как знак удовлетворения потребностей других. Насколько ты спешишь, правда? Если вы предлагаете 20 долларов, у вас должно быть очень мало времени.

Q: Почему реакция на вас была такой враждебной, когда вы попытались перепрыгнуть ту же линию во второй раз? Какова была реакция людей, к которым вы обращались?

A: Те же самые люди, которые позволили мне подрезать в первый раз, очень разозлились, когда я подошел к ним снова. Все пятнадцать человек отклонили мою просьбу, большинство из них выглядели расстроенными, некоторые рассерженными, некоторые откровенно враждебными, предполагая, что продолжать эксперимент, вероятно, небезопасно.

Данные ясно показывают, что вы, скорее всего, сможете встаньте в очередь , если предложите больше денег.

Причина в том, что норма помощи распространяется на необычные обстоятельства. Другие исследования показывают, что люди с большей вероятностью помогут, если нуждающийся человек не несет ответственности за свое положение. Но то, что я сделал, явно отличается. Опаздывать на вокзал и полагаться на готовность других помочь мне сократить очередь — это нарушение нормы. С социальной точки зрения это довольно гениально. В группах с нормами помощи всегда будут люди, которые пытаются использовать дружелюбие других. Гнев, проявленный в эксперименте, защищает группу от такой эксплуатации.

Вопрос: Что поставщики продуктов и услуг могут узнать из вашего исследования в отношении создания списков ожидания?

A: В качестве примера возьмем ожидание в аэропорту. Взимать плату с пассажиров за право вне очереди проблематично. Во-первых, у авиакомпаний есть некоторый контроль над длиной очереди. Если бы они наняли дополнительный персонал, очереди были бы короче. В этом контексте клиенты чувствовали бы себя эксплуатируемыми, если бы им приходилось платить за полеты. Кроме того, мои эксперименты показывают, что люди не чувствуют себя комфортно в очереди, когда переход без очереди приводит к увеличению времени ожидания для других.

Учитывая результаты полевого эксперимента, легко понять, почему авиакомпании не предлагают возможности занять первое место в очереди. Но мое исследование также предлагает альтернативные системы, которые являются более приемлемыми. Например, авиакомпании могли бы установить аварийный счетчик для пассажиров, чьи рейсы вылетают через тридцать минут. Использование аварийного счетчика приведет к изрядной плате. Мое исследование предсказывает, что эта система, вероятно, будет рассматриваться как справедливая. Во-первых, нет отрицательных внешних эффектов; другим пассажирам не нужно ждать дольше, потому что кто-то опаздывает. Во-вторых, плата не позволяет пассажирам злоупотреблять аварийной системой. В-третьих, установка и эксплуатация этих аварийных счетчиков требует больших затрат.

Во всех исследованиях справедливости цен клиенты согласны с тем, что справедливо возмещать компаниям затраты на предоставление дополнительных услуг.

Вырезать, делить и обрезать объекты в Illustrator

1. Руководство пользователя Illustrator
2. Знакомство с Illustrator
   1. Знакомство с Illustrator
      1. Новые возможности Illustrator
      2. Общие вопросы
      3. Системные требования Illustrator
      4. Иллюстратор для Apple Silicon
   2. Рабочее пространство
      1. Основы рабочего пространства
      2. Создание документов
      3. Панель инструментов
      4. Сочетания клавиш по умолчанию
      5. Настройка сочетаний клавиш
      6. Введение в монтажные области
      7. Управление монтажными областями
      8. Настройка рабочего пространства
      9. Панель свойств
      10. Установить предпочтения
      11. Сенсорное рабочее пространство
      12. Поддержка Microsoft Surface Dial в Illustrator
      13. Отмена изменений и управление историей дизайна
      14. Повернуть вид
      15. Линейки, сетки и направляющие
      16. Специальные возможности в Illustrator
      17. Безопасный режим
      18. Посмотреть работу
      19. Использование панели Touch Bar с Illustrator
      20. Файлы и шаблоны
   3. Инструменты в Illustrator
      1. Обзор инструментов
      2. Инструменты выбора
         1. Выбор

         2. Прямой выбор
         3. Выбор группы
         4. Волшебная палочка
         5. Лассо
         6. Монтажная область
      3. Инструменты навигации
         1. Рука
         2. Повернуть вид

         3. Зум
      4. Инструменты для рисования
         1. Градиент

         2. Сетка
         3. Конструктор форм
      5. Текстовые инструменты
         1. Тип

         2. Введите по пути
         3. Вертикальный тип
      6. Инструменты для рисования
         1. Ручка
         2. Добавить опорную точку
         3. Удалить опорную точку
         4. Анкерная точка
         5. Кривизна
         6. Линейный сегмент
         7. Прямоугольник
         8. Прямоугольник со скругленными углами
         9. Эллипс
         10. Полигон
         11. Звезда
         12. Кисть
         13. Кисть-клякса
         14. Карандаш
         15. Формирователь
         16. Срез
      7. Инструменты модификации
         1. Поворот
         2. Отражение
         3. Весы
         4. Ножницы
         5. Ширина
         6. Свободное преобразование
         7. Пипетка
         8. Смесь
         9. Ластик
         10. Ножницы
3. Illustrator для iPad
   1. Введение в Illustrator для iPad
      1. Обзор Illustrator для iPad
      2. Illustrator на iPad: часто задаваемые вопросы
      3. Системные требования | Иллюстратор на iPad
      4. Что можно или нельзя делать в Illustrator на iPad
   2. Рабочая область
      1. Рабочая область Illustrator на iPad
      2. Сенсорные клавиши и жесты
      3. Сочетания клавиш для Illustrator на iPad
      4. Управление настройками приложения
   3. Документы
      1. Работа с документами в Illustrator на iPad
      2. Импорт документов Photoshop и Fresco
   4. Выбор и размещение объектов
      1. Создание повторяющихся объектов
      2. Смешивание объектов
   5. Рисование
      1. Рисование и редактирование контуров
      2. Рисование и редактирование фигур
   6. Тип
      1. Работа со шрифтами и шрифтами
      2. Создание текстовых рисунков по траектории
      3. Добавьте свои собственные шрифты
   7. Работа с изображениями
      1. Векторизация растровых изображений
   8. Цвет
      1. Применение цветов и градиентов
4. Облачные документы
   1. Основы
      1. Работа с облачными документами Illustrator
      2. Общий доступ и совместная работа над облачными документами Illustrator
      3. Обновление облачного хранилища для Adobe Illustrator
      4. Облачные документы Illustrator | Общие вопросы
   2. Устранение неполадок
      1. Устранение неполадок при создании или сохранении облачных документов Illustrator
      2. Устранение неполадок с облачными документами Illustrator
5. Добавление и редактирование содержимого
   1. Рисование
      1. Основы рисования
      2. Изменить пути
      3. Нарисуйте идеальную картинку
      4. Рисование с помощью инструментов «Перо», «Кривизна» или «Карандаш»
      5. Рисование простых линий и форм
      6. Трассировка изображения
      7. Упростить путь
      8. Определение сетки перспективы
      9. Инструменты для работы с символами и наборы символов
      10. Настройка сегментов пути
      11. Создайте цветок за 5 простых шагов
      12. Перспективный рисунок
      13. Символы
      14. Рисование путей с выравниванием по пикселям для рабочих веб-процессов
   2. 3D-эффекты и материалы Adobe Substance
      1. О 3D-эффектах в Illustrator

      2. Создание 3D-графики

      3. Изображение карты поверх 3D-объектов
      4. Создание 3D-объектов
      5. Создать 3D-текст
   3. Цвет
      1. О цвете
      2. Выберите цвета
      3. Использование и создание образцов
      4. Настройка цветов
      5. Использование панели «Темы Adobe Color»
      6. Цветовые группы (гармонии)
      7. Панель цветовых тем
      8. Перекрасьте свою работу
   4. Покраска
      1. О покраске
      2. Краска с заливками и штрихами
      3. Группы быстрой заливки
      4. Градиенты
      5. Щетки
      6. Прозрачность и режимы наложения
      7. Применение обводки к объекту
      8. Создание и редактирование рисунков
      9. Сетки
      10. Узоры
   5. Выберите и расположите объекты
      1. Выберите объекты
      2. Слои
      3. Группировать и расширять объекты
      4. Перемещение, выравнивание и распределение объектов
      5. Объекты стека
      6. Блокировка, скрытие и удаление объектов
      7. Повторяющиеся объекты
      8. Вращение и отражение объектов
   6. Изменение формы объектов
      1. Обрезка изображений
      2. Преобразование объектов
      3. Объединить объекты
      4. Вырезать, делить и обрезать объекты
      5. Марионеточная деформация
      6. Масштабирование, сдвиг и искажение объектов
      7. Смешивание объектов
      8. Изменение формы с помощью конвертов
      9. Изменение формы объектов с эффектами
      10. Создавайте новые фигуры с помощью инструментов Shaper и Shape Builder
      11. Работа с динамическими углами
      12. Усовершенствованные рабочие процессы изменения формы с поддержкой сенсорного ввода
      13. Редактировать обтравочные маски
      14. Живые фигуры
      15. Создание фигур с помощью инструмента «Создание фигур»
      16. Глобальное редактирование
   7. Тип
      1. Добавление текста и работа с текстовыми объектами
      2. Создание маркированных и нумерованных списков
      3. Управление текстовой областью
      4. Шрифты и типографика
      5. Тип формата
      6. Импорт и экспорт текста
      7. Формат абзацев
      8. Специальные символы
      9. Создать тип по пути
      10. Стили символов и абзацев
      11. Вкладки
      12. Текст и введите
      13. Поиск отсутствующих шрифтов (рабочий процесс Typekit)
      14. Обновление текста из Illustrator 10
      15. Арабский и еврейский шрифт
      16. Шрифты | Часто задаваемые вопросы и советы по устранению неполадок
      17. Создание эффекта 3D-текста
      18. Креативный типографский дизайн
      19. Тип масштабирования и поворота
      20. Межстрочный и межсимвольный интервал
      21. Переносы и разрывы строк
      22. Улучшения текста
      23. Орфографические и языковые словари
      24. Формат азиатских символов
      25. Композиторы для азиатских сценариев
      26. Создание текстовых дизайнов с помощью смешанных объектов
      27. Создание текстового плаката с помощью Image Trace
   8. Создание спецэффектов
      1. Работа с эффектами
      2. Графические стили
      3. Создание тени
      4. Атрибуты внешнего вида
      5. Создание эскизов и мозаик
      6. Тени, свечение и растушевка
      7. Краткое описание эффектов
   9. Веб-графика
      1. Передовой опыт создания веб-графики
      2. Графики
      3. СВГ
      4. Создание анимации
      5. Срезы и карты изображений
6. Импорт, экспорт и сохранение
   1. Импорт
      1. Размещение нескольких файлов
      2. Управление связанными и встроенными файлами
      3. Информация о ссылках
      4. Невстроенные изображения
      5. Импорт изображения из Photoshop
      6. Импорт растровых изображений
      7. Импорт файлов Adobe PDF
      8. Импорт файлов EPS, DCS и AutoCAD
   2. Библиотеки Creative Cloud в Illustrator
      1. Библиотеки Creative Cloud в Illustrator
   3. Сохранить
      1. Сохранить работу
   4. Экспорт
      1. Использование иллюстраций Illustrator в Photoshop
      2. Экспорт обложки
      3. Сбор активов и экспорт в пакетах
      4. Файлы пакетов
      5. Создание файлов Adobe PDF
      6. Извлечь CSS | Иллюстратор CC
      7. Параметры Adobe PDF
      8. Информация о файле и метаданные
7. Печать
   1. Подготовка к печати
      1. Настройка документов для печати
      2. Изменить размер и ориентацию страницы
      3. Укажите метки обрезки для обрезки или выравнивания
      4. Начните работу с большим холстом
   2. Печать
      1. Надпечатка
      2. Печать с управлением цветом
      3. Печать PostScript
      4. Предустановки печати
      5. Следы печати и кровотечения
      6. Распечатайте и сохраните прозрачную иллюстрацию
      7. Отлов
      8. Печать цветоделения
      9. Печать градиентов, сеток и цветовых сочетаний
      10. Белая надпечатка
8. Автоматизация задач
   1. Объединение данных с использованием панели переменных
   2. Автоматизация с помощью скриптов
   3. Автоматизация с действиями
9. Устранение неполадок
   1. Проблемы со сбоями
   2. Восстановление файлов после сбоя
   3. Проблемы с файлами
   4. Поддерживаемые форматы файлов
   5. Проблемы с драйвером устройства GPU
   6. Проблемы с устройством Wacom
   7. Проблемы с файлом DLL
   8. Проблемы с памятью
   9. Проблемы с файлом настроек
   10. Проблемы со шрифтами
   11. Проблемы с принтером
   12. Поделитесь отчетом о сбое с Adobe
   13. Повышение производительности Illustrator

Узнайте, как вырезать, делить и обрезать объекты, придавая им геометрические формы и формы от руки.

Вы можете разрезать объект, разделить объект на сетку и разрезать путь в выбранных опорных точках, используя различные опции меню. Вы также можете использовать инструмент «Ножницы», чтобы разделить путь, и инструмент «Нож», чтобы разрезать объекты от руки. Кроме того, вы можете выбрать обтравочную маску, чтобы скрыть части объекта, и эффекты навигатора, чтобы обрезать перекрывающиеся объекты.

Команды для вырезания и разделения объектов

Разделение объектов ниже

Пример: используйте команду «Разделить объекты ниже»

Команда «Разделить объекты ниже» действует как формочка для печенья или трафарет, используя выделенный объект для вырезания других объектов, отбрасывая исходный выбор.

1. Выберите объект для использования в качестве резака и расположите его так, чтобы он перекрывал объекты, которые необходимо вырезать.

2. Выберите «Объект» > «Контур» > «Разделить объекты ниже».

Разделить на сетку

Пример: «Разделить на сетку»

Команда «Разделить на сетку» позволяет разделить один или несколько объектов на несколько прямоугольных объектов, расположенных в строках и столбцах. Вы можете точно изменить высоту, ширину и размер поля между строками и столбцами, а также быстро создать направляющие для размещения иллюстраций.

1. Выберите объект.

    Если выбрать более одного объекта, результирующая сетка объектов будет использовать атрибуты внешнего вида самого верхнего объекта.

2. Выберите «Объект» > «Путь» > «Разделить на сетку».

3. Введите необходимое количество строк и столбцов.

4. (Необязательно) Выполните любое из следующих действий:

   • Чтобы задать размер каждой строки и столбца, введите значения высоты и ширины.

   • Чтобы задать расстояние, отделяющее строки друг от друга и столбцы друг от друга, введите значение поля Gutter.

   • Чтобы изменить размеры всей сетки объектов, введите значения в поле Всего.

   • Чтобы добавить направляющие вдоль краев строк и столбцов, выберите «Добавить направляющие».

   Доступны опции для разделения объекта на сетку

5. Нажмите “ОК”.

Вырезать траекторию в выбранных опорных точках

Пример: Вырезать путь в выбранных опорных точках

Значок Вырезать путь в выбранной узловой точке () обрезает путь в узловой точке, и одна узловая точка становится двумя опорными точками, одна из которых расположена непосредственно поверх другой.

1. (Необязательно) Выберите путь, чтобы увидеть его текущие опорные точки.

2. Выберите опорную точку, в которой вы хотите разделить путь, с помощью инструмента «Частичное выделение» ().

3. Нажмите значок «Вырезать путь в выбранных опорных точках» () на панели «Управление».

   При разделении пути в точке привязки новая точка привязки появляется поверх исходной точки привязки, и выбирается одна точка привязки.

4. Используйте инструмент “Прямой выбор” () для настройки новой опорной точки или сегмента пути.

Инструменты для резки и разделения предметов

Ножницы

Пример: Инструмент «Ножницы»

Инструмент «Ножницы» разделяет контур, графический фрейм или пустой текстовый фрейм в узловой точке или вдоль сегмента.

1. Нажмите и удерживайте инструмент «Ластик» (), чтобы увидеть и выбрать инструмент «Ножницы» ().

2. Щелкните путь, в котором вы хотите его разделить. При разделении пути создаются две конечные точки. По умолчанию выбрана одна конечная точка.

    Если вы не нажмете точку или путь с помощью инструмента «Ножницы», Illustrator предложит вам использовать этот инструмент на сегменте или узловой точке пути. Нажмите “ОК”, чтобы продолжить.


3. Выберите опорную точку или путь, вырезанный на предыдущем шаге, с помощью инструмента «Частичное выделение» (), чтобы изменить объект.

Нож

Пример: Инструмент «Нож»

Инструмент «Нож» разрезает объекты по траектории, которую вы рисуете от руки с помощью инструмента, разделяя объекты на грани, заполненные компонентами. (Лицо – это область, не разделенная отрезком линии.)

1. Нажмите и удерживайте инструмент Ластик (), чтобы увидеть и выбрать инструмент Нож ().

2. Выполните одно из следующих действий:

   • Чтобы вырезать кривую траекторию, перетащите указатель на объект.
   • Чтобы вырезать по прямой траектории, нажмите клавишу «Alt» (Windows) или «Option» (macOS) и щелкните монтажную область инструментом «Нож», а затем перетащите.

   Разрезы, созданные с помощью инструмента «Нож», отображаются на объекте как штрихи.

3. Выберите «Выделить» > «Отменить выбор».

    Illustrator по умолчанию выбирает объект при вырезании.


4. Перетащите каждую часть с помощью инструмента Прямое выделение().

Обрезка объектов с помощью обтравочных масок

Пример: обрезка объектов с помощью обтравочных масок

Обтравочные маски позволяют использовать объект для скрытия частей других объектов. Подробнее см. в разделе Обтравочные маски.

1. Создайте объект, который хотите использовать в качестве маски. Этот объект называется обтравочным контуром. Только векторные объекты могут быть обтравочными контурами.

2. Переместите обтравочный контур над объектами, которые вы хотите замаскировать, в порядке наложения.

3. Выберите обтравочный контур и объекты, которые вы хотите замаскировать.

4. Выберите «Объект» > «Обтравочная маска» > «Создать».

     Чтобы создать обтравочный контур из области перекрытия двух или более объектов, сначала сгруппируйте объекты.


Обрезка объектов с помощью эффектов Pathfinder

Эффекты Pathfinder предоставляют различные способы разделения и обрезки перекрывающихся объектов.

Обрезка объектов с использованием режимов формы, доступных на панели Pathfinder

A. Добавить к области фигуры с помощью режима «Объединить» B.
