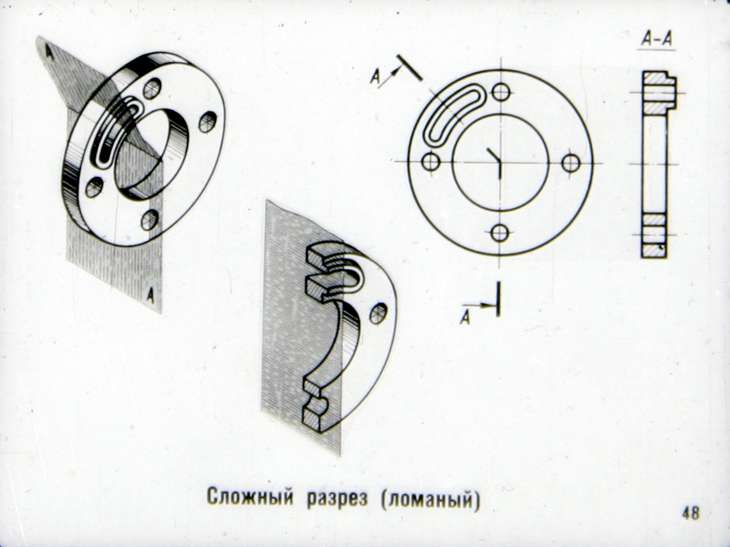

Ломаный разрез это: Сложный ломаный разрез

Соединение половины вида и половины разреза применяют тогда, когда вид и разрез – фигуры симметричные и конструктивные элементы не попали на ось симметрии детали. Границей между половиной вида и половиной разреза является штрихпунктирная тонкая линия (ось симметрии), смотри рис.1.

Рис. 1. Соединение половины вида и половины разреза детали

Если конструктивные элементы (КЭ) попали на ось симметрии (например, ребро) или деталь ассиметрична из-за какого либо КЭ, то применяют часть вида и часть разреза. Границей между частью вида и частью разреза является

рис. 2; 3

Обратите внимание! На рис. 2 ребро видно только в разрезе, поэтому большую площадь при соединении части вида и части разреза занимает разрез, на рис.3 наоборот. Кроме того, в полном разрезе происходит наложение двух линий – штрихпунктирной тонкой (ось симметрии) и сплошной толстой основной (видимый контур ребра).

Рис. 2. Соединение части вида и части разреза. Большую площадь занимает разрез.

Рис. 3. Соединение части вида и части разреза. Большую площадь занимает вид.

Основные правила выполнения разрезов.

1. Горизонтальные, фронтальные и профильные разрезы можно располагать на месте соответствующих видов.
2. При соединении вида и разреза, как правило, разрез располагают: при вертикальной оси симметрии – справа от оси, при горизонтальной оси симметрии – снизу от оси.
3. Если секущая плоскость совпала с плоскостью симметрии детали, разрез не обозначают.
4. При ломаных разрезах наклонную секущую плоскость условно поворачивают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда.
5. Конструктивные элементы как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости в разрезе на КЧ показывают не заштрихованными.
6. Детали: винты, болты, заклепки, шпонки, непустотелые валы, шпиндели, шатуны, рукоятки, болты – при продольном разрезе показывают не рассеченными.
7. Гайки, шайбы на сборочных чертежах показывают не рассеченными.

Маховик – маховое колесо с массивным ободом, устанавливается на валу двигателя, используется в качестве инерционного аккумулятора механической энергии.

Шкив – колесо, приспособленное для ременной передачи.

Шпиндель (с немецкого – “веретено”) – вращающийся вал прокатного стана, передающий вращение от двигателя к валкам.

Для быстрого изготовления детали при ремонтных работах используют эскизы.

Эскиз – это чертеж, выполненный от руки на глаз.

Вопросы для повторения:

1. Для чего применяют соединение вида и разреза?
2. Когда можно применять половину вида и половину разреза при соединении вида и разреза?
3. В каком случае применяют часть вида и часть разреза?
4. Какая линия является границей между половиной вида и половиной разреза?
5. Какая линия является границей между частью вида и частью разреза?
6. Где, как правило, располагают разрез при соединении вида и разреза?
7. Какие детали на сборочных чертежах показывают в разрезе не рассеченными?
8. Какие детали и в каких случаях в разрезе показывают не заштрихованными?
9. Какие конструктивные элементы и в каких случаях в разрезе показывают не заштрихованными?

23. 02.2011

РАЗРЕЗЫ — Студопедия

Простые разрезы в машиностроитель­ном черчении выполняют по ГОСТ 2.305—68. Учитывая сложность и разнообразие форм де­талей, в машиностроительном черчении кроме рассмотренных в § 42 простых разрезов приме­няются и другие простые разрезы.

Если простой разрез выполнен плоскостью, перпендикулярной к какой-либо плоскости про­екций, но эта плоскость разрезает деталь на две неодинаковые части, то положение секущей плоскости указывают на основном изображе­нии линией сечения. Эта линия представляет со­бой два разомкнутых штриха толщиной от s до 1,5 s, где s — толщина основной линии. Дли­на каждого штриха 8…20 мм (на учебных чер­тежах рекомендуется брать 8…12 мм).

В направлении взгляда на разрез к разом­кнутым штрихам перпендикулярно ставят стрелки на расстоянии 2…3 мм от наружных концов (см. рис. 344, 345). Стрелки обозначают прописными буквами русского алфавита шриф­том на номер или два больше, чем номер шриф­та, которым написаны цифры размерных чисел. Буквы наносят параллельно горизонтальным линиям основной надписи, независимо от накло­на стрелок и располагают во внешнем углу, образованном стрелкой и продолжением штри­ха, как показано на рис. 350,

Разомкнутые штрихи линии сечения наносят так, чтобы они не пересекали контур детали и размерные линии. Над разрезом делают над­пись типа «А—А». В надписи используют те же буквы, которыми обозначены стрелки. Между буквами ставится тире. Надпись всегда располагают горизонтально (см. рис. 344 и 345).

На несимметричных деталях в одной секу­щей плоскости могут быть выполнены два раз­реза. В этом случае след секущей плоскости и соответствующие разрезы оформляются так, как показано на рис. 350.

Если секущая плоскость разрезает деталь на две несимметричные части, но при этом изоб­ражение разреза является симметричным, то разрешается изображать половину разреза до оси симметрии, располагая его справа от оси (рис. 351, разрез Б—Б) или снизу (рис. 351, разрез А—А).

Если простой разрез выполнен плоскостью, расположенной под углом, отличным от пря­мого, к горизонтальной плоскости проекций, то такой разрез называется наклонным. Нак­лонный разрез располагают в соответствии с направлением взгляда, указанным стрелками, в непосредственной близости от основного изо­бражения (рис. 352, а). Разрешается распо­лагать этот разрез на свободном месте поля чертежа. Допускается наклонный разрез пово­рачивать в такое положение, которое не отли­чалось бы от положения предмета на главном виде. Рядом с обозначением такого разреза пишут знак (рис. 352, б).

Сложный разрез — это разрез, выпол­ненный двумя и более плоскостями. Сложные разрезы используют при выполнении чертежей деталей, на которых нельзя показать внутрен­нюю конструкцию с помощью простых разре­зов.

В зависимости от взаимного расположения секущих плоскостей сложные разрезы делят­ся на ступенчатые, ломаные и комбиниро­ванные.

Ступенчатые разрезы — это разрезы, где секущие плоскости располагаются парал­лельно друг другу (рис. 353).

Ломаные разрезы — это разрезы, ког­да секущие плоскости пересекаются друг с другом под углом, отличным от прямого (рис. 354).

Комбинированный разрез — это разрез, когда секущие плоскости располага­ются частично как при ступенчатом разрезе (параллельно друг другу), частично как при ломаном разрезе (пересекаясь) (рис. 355). Положения секущих плоскостей на чертеже отмечают разомкнутыми штрихами.

Начало первой секущей плоскости и конец последней .отмечают разомкнутыми штрихами со стрелками и буквами, как на простых раз­резах. В том месте, где одна плоскость разреза переходит в другую, линию сечения выполняют с перегибом под прямым углом для ступенча­тых разрезов и под углом, отличным от пря­мого, для ломаных разрезов. Длина штрихов линии сечения с перегибом определяется разме­ром чертежа и расположением контурных линий изображения. Эти линии также не должны пере­секать контур детали, размерные и выносные линии. Над сложным разрезом делают такую же надпись, как и над простым разрезом. Сложные разрезы могут располагаться на лю­бом свободном месте чертежа в соответствии с направлением, указанным на линии сечения. При выполнении ступенчатого разреза секущую плоскость как бы совмещают в одну плоскость. При выполнении ломаного разреза секущую плоскость, не параллельную плоскости проек­ций, поворачивают и совмещают в одну плос­кость, при этом направление поворота плоскости может не совпадать с направлением взгляда (рис. 356).

Разрез выполняют в такой последователь­ности.

1. Строят часть разреза, лежащую в секу­щей плоскости и расположенную параллельно плоскости проекций, на которой строят разрез. На рис. 356 это левая часть детали, лежащая во фронтальной плоскости.

2. На виде сверху последовательно измеря­ют от точки о расстояния до точек 1, 2, 3 и 4 по следу секущей плоскости и откладывают их на разрезе от точки о’.

3. Строят правую часть разреза.

При выполнении комбинированного разреза сначала строят часть разреза, которая распо­ложена в секущей плоскости, параллельной плоскости, на которой строят разрез (см. рис. 355, левую часть). Затем мысленно повора­чивают наклонную плоскость, совмещая её с первой. Строят разрез, расположенный в этой плоскости, так же, как ломаный разрез, выпол­ненный на рис. 356. Заканчивают построение разрезом, лежащим в последней секущей плос­кости и расположенным параллельно первой секущей плоскости и параллельно плоскости проекций, на которой выполняют разрез. Изо­бражение разреза получают увеличенным в проекционной связи по отношению к виду свер­ху. Это происходит из-за совмещения наклон­ной секущей плоскости с другими плоскостями разреза в одну плоскость.

Границы между секущими плоскостями на сложных разрезах не указывают, а данный разрез оформляют так же, как простой разрез, выполненный не по оси симметрии. Если совмещенные секущие плоскости на сложных раз­резах располагаются параллельно какой-либо основной плоскости проекций, то можно вид заменить разрезом, как показано на рис. 353— 356, если это не затрудняет чтение чертежа.
