Магнитное поле прямого тока | 8 класс

Содержание

Магнитное поле возникает, если у нас есть движущиеся электрические заряды. Но мы не можем увидеть или почувствовать его с помощью наших органов чувств.

Физика может дать нам такую удивительную возможность — увидеть магнитное поле. Также мы сможем определить его форму, как и где оно располагается, каким-то образом охарактеризовать его.

Для этого нам будут нужны не какие-то сложные приборы, а всего лишь железные опилки. На данном уроке мы рассмотрим их применение и сделаем определенные выводы о магнитном поле прямого тока.

Использование железных опилок для обнаружения магнитного поля

Магнитное поле возникает вокруг проводников, по которым течет ток. Чтобы его обнаружить, есть множество способов. Некоторые из них мы рассматривали в прошлом уроке.

Теперь мы рассмотрим еще один способ — использование мелких железных опилок.

Почему для изучения магнитного поля можно использовать железные опилки? Ответ очень прост. Эти маленькие кусочки железа, оказавшись в магнитном поле, намагничиваются. Так они становятся маленькими магнитным стрелками.

Опыт Эрстеда уже показал нам, что магнитная стрелка отклоняется от своего первоначального положения при наличии рядом проводника, по которому течет ток. Теперь у нас будет не одна такая стрелка, а большое их множество. Мы же пронаблюдаем за тем, как ось каждой такой стрелки будет ориентироваться под действием сил магнитного поля.

{"questions":[{"content":"Железные опилки в магнитном поле ведут себя как[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["маленькие магнитные стрелки","проводники с током","инородные тела","Полупроводники"],"answer":[0]}}}]}

Определение формы магнитного поля

Как же «выглядит» магнитное поле? Давайте проведем простой опыт (рисунок 1).

У нас есть прямой проводник с током. Сделаем в листе картона отверстие и проденем через него наш проводник. На картон насыпем тонкий слой железных опилок и включим ток.

Что же мы увидим? Как расположатся железные опилки в магнитном поле прямого тока?

Рисунок 1. Расположение железных опилок в магнитном поле прямого тока

Под действием магнитного поля опилки принимают интересное положение. Они теперь не беспорядочно лежат на листе картона. Теперь они располагаются вокруг проводника по концентрическим окружностям.

{"questions":[{"content":"Под действием магнитного поля, создаваемого прямым проводником с током, железные опилки располагаются[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["в форме окружностей вокруг проводника","параллельно проводнику","в хаотичном порядке"],"answer":[0]}}}]}

Линии магнитного поля

Чтобы описать магнитное поле и созданные им окружности из железных опилок, мы введем новое определение — магнитные линии.

Магнитные линии магнитного поля — это линии, вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок.

Что означает это определение? Соединим опилки, образовавшие одну из окружностей, воображаемой линией. Так мы получим окружность, в центре который находится проводник (рисунок 2).

Рисунок 2. Магнитные линии магнитного поля прямого тока

Обратите внимание, что стрелки не только выстраиваются вдоль этих линий. Еще они ориентируются все в одном направлении по этой окружности. Для того, чтобы проще было это оценить, рядом с проводником можно разместить обычные магнитные стрелки, как на рисунке 2.

Они располагаются на линии магнитного поля, указывая одним своим полюсом в одну сторону. Здесь мы не говорим, что они указывают направо или налево. Они разворачиваются одним полюсом как бы в одном направлении движения по окружности.

{"questions":[{"content":"Если мы поместим магнитные стрелки в магнитное поле прямого тока, то они будут[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["располагаться вдоль магнитных линий","располагаться перпендикулярно магнитным линиям","ориентироваться в одном направлении по окружности","Менять свое направление с течением времени"],"answer":[0,2]}}}]}

Направление магнитных линий и форма магнитного поля

Получается, что использование опилок дало нам две новые характеристики магнитного поля: мы видим не только его форму с помощью магнитных линий, но и замечаем, что сами линии имеют определенное направление.

Итак, мы можем сделать следующие выводы:

Магнитные линии магнитного поля тока представляют собой замкнутые кривые (концентрические окружности в случае магнитного поля прямого тока), охватывающие проводник.

Направление, которое указывает северный полюс магнитной стрелки в каждой точке поля, принято за направление магнитной линии магнитного поля.

{"questions":[{"content":"Направление линии магнитного поля определяется направлением, куда[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["показывает северный полюс магнитной стрелки в этом поле","показывает южный полюс магнитной стрелки в этом поле","течет ток","показывает северный полюс магнитной стрелки вне этого поля"],"answer":[0]}}}]}

Связь направлений магнитных линий и направления электрического тока

Магнитные линии дают нам возможность изобразить магнитное поле графически.

На каком расстоянии от проводника мы можем нарисовать его магнитные линии? Ответ прост — для графического изображения мы можем использовать удобный для нас масштаб.

Магнитное поле существует во всех точках пространства, окружающего проводник с током. Значит, мы можем правомерно провести магнитную линию через любую точку.

Хорошо, но как определить направление магнитных линий? Опыты показывают следующее:

Направление магнитных линий магнитного поля тока связано с направлением тока в проводнике.

Так как магнитные линии лежат в плоскости, перпендикулярной проводнику с током, на чертежах принято изображать сечение проводника (проводник в разрезе). Направление тока при этом условно обозначается крестиком, если ток направлен от нас, и точкой, если ток направлен на нас (рисунок 3).

Рисунок 3. Обозначения направления тока

Взгляните на рисунок 4, а. Ток течет вниз по проводнику. Магнитные стрелки устанавливаются вдоль магнитных линий. Их оси ориентируется таким образом, как показано на рисунке.

Рисунок 4. Направление магнитных линий при движении тока вниз/от нас

Графическое изображение такого магнитного поля представлено на рисунке 4, б. Проводник с током расположен перпендикулярно плоскости чертежа, как будто мы смотрим на него сверху, а не сбоку. Направление тока мы обозначили крестиком на самом проводнике (от нас), и указали направление магнитных линий (куда указывают северные полюса магнитных стрелок.

Теперь сделаем так, чтобы ток шел не вниз, а вверх. Что мы увидим? Магнитные стрелки снова расположились вдоль окружности, но ориентация их осей изменилась (рисунок 5, а). Теперь они развернулись на $180 \degree$ по сравнению с первой ситуацией, где ток шел вниз по проводнику.

Рисунок 5. Направление магнитных линий при движении тока вверх/к нам

На рисунке 5, б показано графическое изображение такого поля. Тот факт, что ток направлен к нам, условно обозначен точкой на проводнике. Направление магнитных линий поменялось на противоположное.

Такой простой опыт подтвердил нам тот факт, что направление магнитных линий связано с направлением тока.

{"questions":[{"content":"Направление тока в проводнике определяет[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["направление магнитных линий","время действия магнитного поля","форму магнитного поля"],"answer":[0]}}}]}

Правило буравчика и правило правой руки

Можно запомнить, как соотносятся направление тока в проводнике и направление магнитных линий, а можно воспользоваться простым способом — правилом буравчика.

Если правой рукой вкручивать буравчик (винт, штопор) острием по направлению тока, то ваш большой палец будет поворачиваться по направлению магнитных линий.

Может вам покажется более удобной для использования другая интерпретация этого мнемонического правила — правило правой руки (рисунок 6).

Если обхватить правой рукой прямой проводник с током с отставленным большим пальцем так, чтобы он совпадал с направлением тока, то ваши четыре пальца покажут направление магнитных линий.

Рисунок 6. Правило правой руки для прямого проводника с током

Упражнения

Упражнение №1

Каким полюсом повернется к наблюдателю магнитная стрелка, если ток в проводнике направлен от A к B (рисунок 7)? Изменится ли ответ, если стрелку поместить над проводником?

Рисунок 7. Магнитная стрелка, расположенная под проводником

Пользуясь полученными знаниями, мы можем сказать, что магнитная стрелка повернется к нам южным полюсом (рисунок 8, а).

Как мы это определили? Если нарисовать чертеж (рисунок 8, б) точкой A к нам, то ток будет идти от нас. Так мы можем, используя готовые результаты опытов, приведенные в данном уроке выше, определить направление магнитных линий поля. Магнитная стрелка повернется северным полюсом по направлению этих линий, т. е. от нас.

Пользуясь правилом правой руки, мы получим тот же результат: если большой палец будет указывать направление тока, то четыре пальца укажут направление магнитных линий.

Рисунок 6. Ориентация магнитной стрелки в данном магнитном поле прямого тока

Если же мы поместим проводник под магнитной стрелкой, то ее положение поменяется. Она повернется к нам северным полюсом, потому что в этой точке магнитные линии будут направлены так же к нам.

Упражнение №2

В стене расположен (замурован) прямой электрический провод. Как найти место нахождения провода и направление тока в нем, не вскрывая стену?

Мы можем обнаружить такой провод с помощью магнитной стрелки на подставке или обычного компаса. Передвигая компас вдоль стены (и при этом не поворачивая его), нужно следить за положением магнитной стрелки. Если она начнет отклоняться, значит, в этом месте на нее действует магнитное поле проводника с током — наш провод где-то рядом.

Чтобы определить направление тока в этом проводе, посмотрим, куда указывает северный полюс стрелки компаса. Его направление будет совпадать с направлением магнитных линий. Если он повернется вправо, то ток направлен вверх, а если влево, то ток направлен вниз.

Магнитные линии. Однородное и неоднородное магнитное поле. Магнитное поле. Линии

Таким образом, индукция магнитного поля на оси кругового витка с током убывает обратно пропорционально третьей степени расстояния от центра витка до точки на оси. Вектор магнитной индукции на оси витка параллелен оси. Его направление можно определить с помощью правого винта: если направить правый винт параллельно оси витка и вращать его по направлению тока в витке, то направление поступательного движения винта покажет направление вектора магнитной индукции.

3.5 Силовые линии магнитного поля

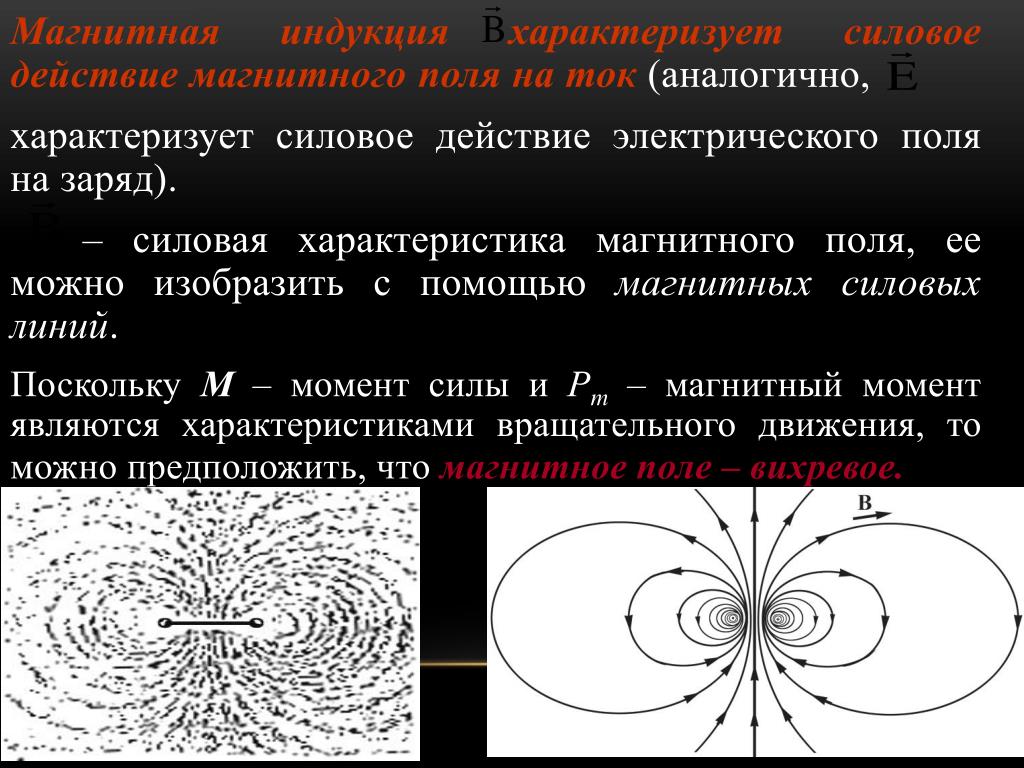

Магнитное поле, как и электростатическое, удобно представлять в графической форме – с помощью силовых линий магнитного поля.

Силовая линия магнитного поля – это линия, касательная к которой в каждой точке совпадает с направлением вектора магнитной индукции.

Силовые линии магнитного поля проводят так, что их густота пропорциональна величине магнитной индукции: чем больше магнитная индукция в некоторой точке, тем больше густота силовых линий.

Таким образом, силовые линии магнитного поля имеют сходство с силовыми линиями электростатического поля.

Однако им свойственны и некоторые особенности.

Рассмотрим магнитное поле, созданное прямым проводником с током I.

Пусть этот проводник перпендикулярен плоскости рисунка.

В различных точках, расположенных на одинаковых расстояниях от проводника, индукция одинакова по величине.

Направление вектора В в разных точках показано на рисунке.

Линией, касательная к которой во всех точках совпадает с направлением вектора магнитной индукции, является окружность.

Следовательно, силовые линии магнитного поля в этом случае представляют собой окружности, охватывающие проводник. Центры всех силовых линий расположены на проводнике.

Таким образом, силовые линии магнитного поля замкнуты (силовые линии электростатического не могут быть замкнуты, они начинаются и заканчиваются на зарядах).

Поэтому магнитное поле является вихревым (так называют поля, силовые линии которых замкнуты).

Замкнутость силовых линий означает ещё одну, очень важную особенность магнитного поля – в природе не существует (по крайней мере, пока не обнаружено) магнитных зарядов, которые являлись бы источником магнитного поля определённой полярности.

Поэтому не бывает отдельно существующе-го северного или южного магнитного полюса магнита.

Даже если распилить пополам постоянный магнит, то получится два магнита, каждый из которых имеет оба полюса.

3.6. Сила Лоренца

Экспериментально установлено, что на заряд, движущийся в магнитном поле, действует сила. Эту силу принято называть силой Лоренца:

.

Модуль силы Лоренца

,

где a – угол между векторами

v и B .

Направление силы Лоренца зависит от направления вектора . Его можно определить с помощью правила правого винта или правила левой руки. Но направление силы Лоренца не обязательно совпадает с направлением вектора !

Дело в том, что сила Лоренца равна результату произведения вектора [v , В ] на скаляр q . Если заряд положительный, то F л параллельна вектору [v , В ]. Если же q v , В ] (см. рисунок).

Если заряженная частица движется параллельно силовым линиям магнитного поля, то угол a между векторами скорости и магнитной индукции равен нулю. Следовательно, сила Лоренца на такой заряд не действует (sin 0 = 0,

F л = 0).

Если же заряд будет двигаться перпендикулярно силовым линиям магнитного поля, то угол a между векторами скорости и магнитной индукции равен 90 0 . В этом случае сила Лоренца имеет максимально возможное значение: F л = qv B .

Сила Лоренца всегда перпендикулярна скорости движения заряда. Это означает, что сила Лоренца не может изменить величину скорости движения, но изменяет её направление.

Поэтому в однородном магнитном поле заряд, влетевший в магнитное поле перпендикулярно его силовым линиям, будет двигаться по окружности.

Если на заряд действует только сила Лоренца, то движение заряда подчиняется следующему уравнению, составленному на основе второго закона Ньютона: ma = F л.

Поскольку сила Лоренца перпендикулярна скорости, постольку ускорение заряженной частицы является центростремительным (нормальным): (здесь R – радиус кривизны траектории заряженной частицы).

Уже в VI в. до н.э. в Китае было известно, что некоторые руды обладают способностью притягиваться друг к другу и притягивать железные предметы. Куски таких руд были найдены возле города Магнесии в Малой Азии, поэтому они получили название магнитов .

Посредством чего взаимодействуют магнит и железные предметы? Вспомним, почему притягиваются наэлектризованные тела? Потому что около электрического заряда образуется своеобразная форма материи – электрическое поле . Вокруг магнита существует подобная форма материи, но имеет другую природу происхождения (ведь руда электрически нейтральна), ее называют магнитным полем .

Для изучения магнитного поля используют прямой или подковообразный магниты. Определенные места магнита обладают наибольшим притягивающим действием, их называют полюсами (северный и южный) . Разноименные магнитные полюса притягиваются, а одноименные – отталкиваются.

Для силовой характеристики магнитного поля используют

вектор индукции магнитного поля B . Магнитное поле графически изображают при помощи силовых линий (линии магнитной индукции ). Линии являются замкнутыми, не имеют ни начала, ни конца. Место, из которого выходят магнитные линии – северный полюс (North), входят магнитные линии в южный полюс (South).

Магнитное поле можно сделать “видимым” с помощью железных опилок.

Магнитное поле проводника с током

А теперь о том, что обнаружили Ханс Кристиан Эрстед и Андре Мари Ампер в 1820 г. Оказывается, магнитное поле существует не только вокруг магнита, но и любого проводника с током. Любой провод, например, шнур от лампы, по которому протекает электрический ток , является магнитом! Провод с током взаимодействует с магнитом (попробуйте поднести к нему компас), два провода с током взаимодействуют друг с другом.

Силовые линии магнитного поля прямого тока – это окружности вокруг проводника.

Направление вектора магнитной индукции

Направление магнитного поля в данной точке можно определить как направление, которое указывает северный полюс стрелки компаса, помещенного в эту точку.

Направление линий магнитной индукции зависит от направления тока в проводнике.

Определяется направление вектора индукции по правилу буравчика или правилу правой руки .




Вектор магнитной индукции

Это векторная величина , характеризующая силовое действие поля.




Индукция магнитного поля бесконечного прямолинейного проводника с током на расстоянии r от него:




Индукция магнитного поля в центре тонкого кругового витка радиуса r:




Индукция магнитного поля соленоида (катушка, витки которой последовательно обходятся током в одном направлении):

Принцип суперпозиции

Если магнитное поле в данной точке пространства создается несколькими источниками поля, то магнитная индукция – векторная сумма индукций каждого из полей в отдельности




Земля является не только большим отрицательным зарядом и источником электрического поля, но в то же время магнитное поле нашей планеты подобно полю прямого магнита гигантских размеров.

Географический юг находится недалеко от магнитного севера, а географический север приближен к магнитному югу. Если компас разместить в магнитном поле Земли, то его северная стрелка ориентируется вдоль линий магнитной индукции в направлении южного магнитного полюса, то есть укажет нам, где располагается географический север.

Характерные элементы земного магнетизма весьма медленно изменяются с течением времени –

вековые изменения . Однако время от времени происходят магнитные бури, когда в течение нескольких часов магнитное поле Земли сильно искажается, а затем постепенно возвращается к прежним значениям. Такое резкое изменение влияет на самочувствие людей.

Магнитное поле Земли является “щитом”, прикрывающего нашу планету от частиц, проникающих из космоса (“солнечного ветра”). Вблизи магнитных полюсов потоки частиц подходят гораздо ближе к поверхности Земли. При мощных солнечных вспышках магнитосфера деформируется, и эти частицы могут переходить в верхние слои атмосферы, где сталкиваются с молекулами газа, образуются полярные сияния.




Частицы диоксида железа на магнитной пленке хорошо намагничиваются в процессе записи.

Поезда на магнитной подушке скользят над поверхностью совершенно без трения. Поезд способен развивать скорость до 650 км/ч.




Работа головного мозга, пульсация сердца сопровождается электрическими импульсами. При этом в органах возникает слабое магнитное поле.

> Линии магнитного поля

Как определить силовые линии магнитного поля : схема силы и направлений линий магнитного поля, использование компаса для определения магнитных полюсов, рисунок.

Линии магнитного поля полезны для визуального отображения силы и направления магнитного поля.

Задача обучения

• Соотнести силы магнитного поля с плотностью линий магнитного поля.

Основные пункты

• Направление магнитного поля отображает стрелки компаса, касающиеся линий магнитного поля в любой указанной точке.
• Сила В-поля выступает обратно пропорциональной дистанции между линиями. Она также точно пропорциональна числу линий на единицу площади. Одна линия никогда не пересекает другую.
• Магнитное поле уникально в каждой точке пространства.
• Линии не прерываются и создают замкнутые петли.
• Линии тянутся с северного к южному полюсу.

Термины

• Линии магнитного поля – графическое изображение величины и направления магнитного поля.
• В-поле – синоним для магнитного поля.

Линии магнитного поля

Говорят, что в детстве Альберт Эйнштейн обожал разглядывать компас, размышляя о том, как игла ощущает силу без прямого физического контакт. Глубокое мышление и серьезный интерес, привели к тому, что ребенок вырос и создал свою революционную теорию относительности.

Так как магнитные силы влияют на удаленности, мы вычисляем магнитное поля для отображения этих сил. Графическая передача линий полезна для визуализации силы и направления магнитного поля. Вытянутость линий указывает на северную ориентацию стрелки компаса. Магнитное именуют В-полем.

(а) – Если для сопоставления магнитного поля вокруг стержневого магнита используют небольшой компас, то он покажет нужное направление от северного полюса к южному. (b) – Добавление стрелок создает непрерывные линии магнитного поля. Сила выступает пропорциональной близости линий. (с) – Если можно изучить внутренность магнита, то линии отобразятся в виде замкнутых петель

Нет ничего сложного в сопоставлении магнитного поля объекта. Для начала вычислите силу и направление магнитного поля в нескольких местах. Отметьте эти точки векторами, указывающими в направлении локального магнитного поля с величиной, пропорциональной его силе. Можно объединить стрелки, и сформировать линии магнитного поля. Направление в любой точке выступит параллельным направлению ближайших линий поля, а локальная плотность способна быть пропорциональной прочности.

Силовые линии магнитного поля напоминают контурные на топографических картах, так как показывают нечто непрерывное. Многие законы магнетизма можно сформулировать при помощи простых понятий, вроде количества полевых линий сквозь поверхность.

Направление линий магнитного поля, представленных выравниванием железных опилок на бумаге, расположенной над стержневым магнитом

На отображение линий влияют различные явления. Например, железные опилки на линии магнитного поля создают линии, которые соответствуют магнитным. Также они визуально отображаются в полярных сияниях.

Отправленный в поле небольшой компас выравнивается параллельно линии поля, а северный полюс укажет на В.

Миниатюрные компасы можно использовать для демонстрации полей. (а) – Магнитное поле круглого токового контура напоминает магнитное. (b) – Длинный и прямой провод формирует поле с линиями магнитного поля, создающего круговые петли. (с) – Когда провод оказывается в плоскости бумаги, то поле выступает перпендикулярным бумаге. Отметьте, какие именно символы используют для поля, указывающего внутрь и наружу

Детальное изучение магнитных полей помогло вывести ряд важных правил:

• Направление магнитного поля касается линии поля в любой точке пространства.
• Сила поля выступает пропорциональной близости линии. Она также точно пропорциональна количеству линий на единицу площади.
• Линии магнитного поля никогда не сталкиваются, а значит в любой точке пространства магнитное поле будет уникальным.
• Линии остаются непрерывными и следуют с северного к южному полюсу.

Последнее правило основывается на том, что полюса нельзя разделить. И это отличается от линий электрического поля, в которых конец и начало знаменуется положительными и отрицательными зарядами.

Примерно две с половиной тысячи лет назад люди обнаружили, что некоторые природные камни обладают способностью притягивать к себе железо. Объясняли такое свойство присутствием у этих камней живой души, и некой «любовью» к железу.

Сегодня мы уже знаем, что эти камни являются природным магнитами, и магнитное поле, а вовсе не особое расположение к железу, создает эти эффекты. Магнитное поле – это особый вид материи, который отличается от вещества и существует вокруг намагниченных тел.

Постоянные магниты

Природные магниты, или магнетиты, обладают не очень сильными магнитными свойствами. Но человек научился создавать искусственные магниты, обладающие значительно большей силой магнитного поля. Делаются они из специальных сплавов и намагничиваются внешним магнитным полем. А после этого их можно использовать самостоятельно.

Силовые линии магнитного поля

Любой магнит имеет два полюса, их назвали северным и южным полюсами. На полюсах концентрация магнитного поля максимальна. Но между полюсами магнитное поле располагается тоже не произвольно, а в виде полос или линий. Они называются силовыми линиями магнитного поля. Обнаружить их довольно просто – достаточно поместить в магнитное поле рассыпанные железные опилки и слегка встряхнуть их. Они расположатся не как угодно, а образуют как бы узор из линий, начинающихся у одного полюса и заканчивающихся у другого. Эти линии как бы выходят из одного полюса и входят в другой.

Железные опилки в поле магнита сами намагничиваются и размещаются вдоль силовых магнитных линий. Именно подобным образом функционирует компас. Наша планета – это большой магнит. Стрелка компаса улавливает магнитное поле Земли и, поворачиваясь, располагается вдоль силовых линий, одним своим концом указывая на северный магнитный полюс, другим – на южный. Магнитные полюса Земли немного не совпадают с географическими, но при путешествиях вдали от полюсов, это не имеет большого значения, и можно считать их совпадающими.

Переменные магниты

Область применения магнитов в наше время чрезвычайно широка. Их можно обнаружить внутри электродвигателей, телефонов, динамиков, радиоприборов. Даже в медицине, например, при проглатывании человеком иглы или другого железного предмета, его можно достать без операции магнитным зондом.

Без сомнения, силовые линии магнитного поля сейчас известны всем. По крайней мере, еще в школе их проявление демонстрируют на уроках физики. Помните, как учитель под листом бумаги размещал постоянный магнит (или даже два, комбинируя ориентированность их полюсов), а сверху него насыпал металлические опилки, взятые в кабинете трудового обучения? Вполне понятно, что металл должен был удерживаться на листе, однако наблюдалось нечто странное – четко прослеживались линии, вдоль которых выстраивались опилки. Заметьте – не равномерно, а полосами. Это и есть силовые линии магнитного поля. Вернее, их проявление. Что же происходило тогда и как можно объяснить?

Начнем издалека. Вместе с нами в физическом мире видимом сосуществует особый вид материи – магнитное поле. Оно обеспечивает взаимодействие движущихся элементарных частиц или более крупных тел, обладающих электрическим зарядом или естественным Электрические и не только взаимосвязаны друг с другом, но и часто порождают сами себя. К примеру, провод, по которому протекает электрический ток, создает вокруг себя линии магнитного поля. Верно и обратное: воздействие переменных магнитных полей на замкнутый проводящий контур создает в нем движение носителей заряда. Последнее свойство применяется в генераторах, поставляющих электрическую энергию всем потребителям. Яркий пример электромагнитных полей – свет.

Силовые линии магнитного поля вокруг проводника вращаются или, что также верно, характеризуются направленным вектором магнитной индукции. Направление вращения определяют по правилу буравчика. Указываемые линии – условность, так как поле распространяется равномерно во все стороны. Все дело в том, что оно может быть представлено в виде бесконечного количества линий, некоторые из которых обладают более ярко выраженной напряженностью. Именно поэтому в и опилками четко прослеживаются некие «линии». Что интересно, силовые линии магнитного поля никогда не прерываются, поэтому нельзя однозначно сказать, где начало, а где конец.

В случае постоянного магнита (или подобного ему электромагнита), всегда есть два полюса, получившие условные названия Северного и Южного. Упомянутые линии в этом случае – это кольца и овалы, соединяющие оба полюса. Иногда это описывается с точки зрения взаимодействующих монополей, однако тогда возникает противоречие, согласно которому нельзя разделить монополя. То есть любая попытка деления магнита приведет к появлению нескольких двухполюсных частей.

Огромный интерес представляют свойства силовых линий. О непрерывности мы уже говорили, однако практический интерес представляет способность создавать в проводнике следствием которой является электрический ток. Смысл этого заключается в следующем: если проводящий контур пересекают линии (или сам проводник движется в магнитном поле), то электронам на внешних орбитах атомов материала сообщается дополнительная энергия, позволяющая им начинать самостоятельное направленное движение. Можно сказать, что магнитное поле словно «выбивает» заряженные частицы из кристаллической решетки. Данное явление получило название электромагнитной индукции и в настоящий момент является основным способом получения первичной электрической энергии. Оно было открыто опытным путем в 1831 году английским физиком Майклом Фарадеем.

Изучение магнитных полей началось еще в 1269 году, когда П. Перегрин обнаружил взаимодействие шарообразного магнита со стальными иглами. Почти через 300 лет У. Г. Колчестер предположил, что сам является огромным магнитом, обладающим двумя полюсами. Далее магнитные явления изучали такие известные ученые, как Лоренц, Максвелл, Ампер, Эйнштейн и пр.

Линия магнитного поля — простая английская Википедия, бесплатная энциклопедия

Из простой английской Википедии, бесплатная энциклопедия

Направление силовых линий магнитного поля, представленное выравниванием железных опилок, разбросанных по бумаге, помещенной над стержневым магнитом

Компасы показывают направление местного магнитного поля. Как видно здесь, магнитное поле направлено к южному полюсу магнита и от его северного полюса

A линия магнитного поля или линия магнитного потока показывает направление силы магнита и силу магнита.

Идею силовых линий придумал Майкл Фарадей. Его теория состоит в том, что вся реальность состоит из самой силы. Его теория предсказывает, что электричество, свет и гравитация имеют конечные задержки распространения. Теория Эйнштейна согласна с этим.

Можно заставить линии магнитного поля выглядеть так, как если бы они были физическим явлением. Например, железные опилки, помещенные в магнитное поле, образуют линии, соответствующие «линиям поля».

Если через магнит проходит много линий и между ними небольшое расстояние, то магнит сильный. Если линии между магнитами далеко друг от друга и их немного, магнит слаб. Способ определения силы магнита состоит в том, чтобы провести эксперимент с железными опилками. Железные опилки будут притягиваться к магниту и принимать форму силовых линий. Затем вы смотрите на форму железных опилок и видите зазор между линиями потока. Это дает вам представление о силе магнита.

Использование железных опилок для отображения поля изменяет магнитное поле так, что оно становится намного больше вдоль «линий» железа . Это вызвано большой проницаемостью железа по отношению к воздуху. «Линии» магнитных полей также визуально отображаются в полярных сияниях, когда частицы вызывают видимые полосы света, которые совпадают с локальным направлением магнитного поля Земли.

Линии магнитного поля подобны контурным линиям (постоянная высота) на топографической карте в том смысле, что они представляют собой что-то непрерывное, а другой масштаб карты может отображать больше или меньше линий. Преимущество использования силовых линий магнитного поля в качестве представления. Многие законы магнетизма (и электромагнетизма) можно полностью и кратко сформулировать, используя простые понятия, такие как «количество» силовых линий, проходящих через поверхность. Эти понятия можно быстро «перевести» в их математическую форму. ^[1]

Само магнитное поле не имеет в себе «линий»; «линии» — это исключительно поляризующиеся железные опилки, реагирующие друг на друга и на поле, выстраиваясь в линию N и S относительно друг друга в поле. Если бы вы могли видеть настоящие поля силы, они были бы затенены и градиентны, с более тяжелым и толстым оттенком вблизи более сильной части магнита, исчезающим по мере удаления от источника. И во всех 3-х измерениях, которые не могут воспроизвести демонстрации железной подачи. Феррожидкости будут реагировать во всех трех измерениях и могут более точно воспроизводить поле, за исключением гравитации, создающей ограничение по весу. Удержание сильного магнита перед ЭЛТ-монитором с белым экраном также может дать представление о полях без видимых «силовых линий». Проблема с использованием ферро/магнитных материалов для наблюдения за полем заключается в том, что материалы сами намагничиваются и изменяют исходное поле, включая свое собственное влияние.

1. ↑ Визуализация полей и расхождения и завихрения. Заметки из курса Массачусетского технологического института. [1]

Линии магнитного поля | Физика Фургон

Категория Выберите категориюО фургоне физикиЭлектричество и магнитыВсе остальноеСвет и звукДвижение вещейНовая и захватывающая физикаСостояния материи и энергииКосмосПод водой и в воздухе

Подкатегория

Поиск

Задайте вопрос

Последний ответ: 22.10.2007

Вопрос:

Почему магнитные силовые линии не пересекаются? Почему направление магнитного поля меняется в любой точке вдоль магнитных силовых линий?
– Аноним (15 лет)
Сингапур

Ответ:

Неверно, что силовые линии магнитного поля не могут пересекаться, но там, где они пересекаются, напряженность магнитного поля должна быть равна нулю.

И вот почему: линия магнитного поля — это путь в пространстве, указывающий в направлении магнитного поля в каждой точке вдоль него. Пройдите вдоль линии магнитного поля с компасом, и стрелка всегда будет указывать в том направлении, в котором вам нужно двигаться, чтобы оставаться на этой линии магнитного поля (стрелка должна иметь возможность поворачиваться вверх и вниз, а также по кругу). круг, как и большинство компасов).

Если две силовые линии пересекаются, то это означает, что магнитное поле направлено в двух разных направлениях в одном месте. В любом месте и в любое время есть только одно направление магнитного поля, так что этого не происходит.

Нулевое поле — единственный вид магнитного поля без направления. Вы получаете это внутри квадрупольных магнитов, скажем. Вот как сделать такое поле. Начните с четырех стержневых магнитов и расположите их так:



        Н

        С

      СН НС

        С

        Н








Магнитное поле в центре этой штуки будет равно нулю, но линии магнитного поля будут направлены к центру слева и справа, а линии поля будут направлены от центра вверх и вниз. Так что даже здесь они на самом деле не пересекаются.

Теперь вы спросили, почему силовые линии магнитного поля изгибаются — они не всегда должны изгибаться. Некоторые магниты сконструированы таким образом, чтобы линии магнитного поля были как можно более прямыми (по крайней мере, на части их длины). Однако силовые линии магнитного поля имеют тенденцию следовать замкнутым петлям. Обычные постоянные магниты имеют северный и южный полюса, а силовые линии магнитного поля выходят из магнитного северного полюса и направляются к южному полюсу, обычно изгибаясь при этом. Магнитные поля могут создаваться электрическими токами, текущими по проводам, и результирующее магнитное поле образует петли вокруг провода. Вы можете расположить множество проводов так, чтобы магнитное поле какое-то время двигалось по почти прямой траектории, но в конце концов поле будет изгибаться, поскольку нет бесконечно больших устройств.

Том



(опубликовано 22.10.2007)

Дополнение №1: Почему магнитные силовые линии не пересекаются?

Q:

магнитные силовые линии не пересекаются друг с другом, почему?
– МАНОДЖ КУМАР КАЧХАВА (25 лет)
Джайпур, Раджастхан, Индия

A:

Магнитные силовые линии не являются реальными составляющими мира, а всего лишь способом представления магнитного поля.
