PTC MATHCAD

PTC Mathcad – это универсальная математическая программа, предназначенная для ведения и документирования инженерных расчётов.

PTC Mathcad позволяет проводить математические вычисления разной степени сложности, собирать и анализировать большое количество информации и представлять её в удобном для инженера виде, автоматически оформляя расчётную документацию. PTC Mathcad в простой и удобной форме объединяет возможности мощного инженерного калькулятора, электронной таблицы, текстового редактора, средства для разработки презентаций и среды программирования. Таким образом, с помощью PTC Mathcad можно быстро и качественно оформить инженерные и научные расчёты, статьи, диссертации, дипломные и курсовые работы.

Какой функционал Mathcad определяет её широкие возможности?

Для решения разнообразных вычислительных задач PTC Mathcad содержит арифметические, логические, матричные операторы, а также более 700 встроенных функций решения алгебраических и дифференциальных уравнений и их систем, обработки сигналов и изображений, планирования эксперимента, задач теории вероятностей, математической статистики, математической физики и многих других.

При вводе данных и формул в PTC Mathcad используется принцип «Что видишь, то и получаешь» (What You See Is What You Get – WYSIWYG). Это позволяет инженеру сразу разрабатывать документ, максимально похожий на отчёт. В рабочем листе PTC Mathcad все выражения имеют привычный для инженерного восприятия вид, а не написаны на компьютерном языке формул. Этим Mathcad принципиально отличается от электронных таблиц и языков программирования, где логика вычислений чаще всего оказывается скрытой и неочевидной для пользователя. Из-за этого возможные ошибки в вычислениях могут проявиться в более поздних этапах работы или, что ещё хуже, в работоспособности изделия.

Возможность работы с физическими единицами измерения также позволит предотвратить ошибки расчётов. В PTC Mathcad ведется непрерывный контроль совместимости единиц измерения – программа выдаст сообщение об ошибке, при попытке, например, сложить килограммы с килогерцами.

В PTC Mathcad доступна работа с различными единицами измерения включая: СИ, МКГСС и USCS. При отсутствии нужных единиц пользователь может создать их сам.

Помимо математических формул и выражений пользователь может вводить текст в любом удобном для него месте листа. Это позволяет иллюстрировать свои выкладки предположениями, комментариями, допущениями и ссылаться на используемые при расчёте методы. С помощью инструментов форматирования текста и формул и документа в целом, можно подготовить легко читаемый документ и заострять внимание на наиболее важных этапах расчёта. При необходимости математические выражения можно вставить прямо в текстовую область, что делает работу с математикой и текстом в PTC Mathcad более гибкой, а документ, в итоге, – более понятным.

В последней версии Mathcad – PTC Mathcad Prime 3.0 – есть возможность использования шаблонов. Если пользователь в каждом новом документе использует одни и те же формулы, выражения, собственные функции и единицы измерения, параметры форматирования документа, – то использование шаблона позволит сэкономить время на оформление документа и сосредоточиться непосредственно на работе.

Ради экономии времени пользователя в PTC Mathcad была также введена возможность повторного использования переменных и функций из других документов Mathcad. Это позволит использовать предыдущие наработки, причем для этого не нужно вставлять формулы в текущий документ – достаточно просто вставить в лист ссылку на созданный ранее документ PTC Mathcad.

Построение графиков и поверхностей – одна из важнейших сторон инженерной и научной деятельности, поэтому графике в PTC Mathcad уделено особое внимание. В программе можно создавать двумерные графики в декартовой или полярной системе координат, контурные графики и трехмерные графики поверхностей. Инструменты форматирования позволяют задать такой вид графика (стиль, толщина, цвет линий, заливка поверхностей, тип осей) который необходим.

Блоки решения PTC Mathcad – элегантный способ решения алгебраических и дифференциальный уравнений и их систем, а также задач оптимизации. С помощью блоков решения пользователь может в понятной форме задать задачу Mathcad и получить ответ.

PTC Mathcad не требует от пользователей каких-либо знаний языков программирования или скриптов. Тем не менее, при необходимости,

программный блок пользователь может сам вставить в документ PTC Mathcad. С помощью программного блока можно группировать расчеты и возвращать только нужные из подпрограммы результаты. Синтаксис языка программирования PTC Mathcad проще чем Visual Basic: здесь содержатся общеизвестные операторы циклов, условные операторы и операторы выхода из цикла или программы. С помощью этого набора операторов можно создавать свои, довольно сложные алгоритмы.

Для использования данных из таблиц, в PTC Mathcad можно вставить компонент Excel – таблицу Excel, непосредственно встроенную в документ Mathcad. С помощью компонента Excel можно отправлять расчёты из Mathcad в Excel и, наоборот, получать результаты из Excel в Mathcad и использовать их для дальнейшей работы.

Таким образом, PTC Mathcad содержит практически все инструменты, необходимые инженеру или учащемуся для решения повседневных расчётных задач.

Широкие вычислительные возможности, «живая» математика позволяют быстро получить результаты в удобном виде, а простота расчётов и инструменты форматирования, делают PTC Mathcad неотъемлемой частью современного офисного пакета инженера или студента!

А при использовании в сочетании с программным обеспечением PTC – Windchill и Creo, инженерными расчётами можно легко управлять, стандартизировать их и обмениваться ими в рамках всей организации.

Дополнительные вопросы по PTC Mathcad вы можете направить по адресу [email protected]

Mathcad Express — бесплатный математический редактор, про который мало кто знает / Хабр

Прежде всего, приветствую первых посетителей моего блога. Это моя первая статья на Хабре и я надеюсь, что смогу рассказать вам здесь много полезного.

РТС Mathcad – это характерный пример математического ПО, предназначенного для осуществления, как численных, так и аналитических расчетов по формулам и визуализации их результатов в виде графиков.

На протяжении последних лет Mathcad стал очень популярным, и его, на мой взгляд, по праву можно считать математическим пакетом №1 в мире.

Сначала несколько фактов о Mathcad, конечно, известных большинству читателей, т.к. Mathcad у нас уже не один десяток лет используется в ВУЗовском обучении, научных и инженерных расчетах. Скорее всего, вы использовали «старую» версию Mathcad (последняя – за номером 15), мало изменившуюся еще с прошлого века. В наши дни она вполне успешно сосуществует с более молодым семейством Mathcad, которое носит имя Mathcad Prime. Таким образом, разработчики несколько лет назад полностью переписали код программы, но заботиться о 100%-й совместимости не стали. Поэтому сейчас они благополучно поддерживают оба семейства – и «старый» Mathcad, и «новый» Mathcad Prime. Дальше и в этой статье, и в моем блоге, будем говорить именно о Mathcad Prime.

Сразу скажу, что русскоязычный дистрибутив, полнофункциональную 30-дневную версию Mathcad Prime вы можете скачать с сайта русского реселлера РТС. Если вы уже собрались попробовать ее в работе, мой совет – не торопитесь в Мастере установки согласиться с включением тестового 30-дневного периода. Дело в том, что Mathcad Prime, наряду с мощной полнофункциональной версией (окно которой вы видите сверху) имеет бесплатную ограниченную версию, которая называется Mathcad Express. Особенность Mathcad Express заключается в том, что большинство функций в этой версии выключено и являются недоступными. Тем не менее, в программе Mathcad Express остается довольно богатый функционал, достаточный, по крайней мере, для того, чтобы изучать математику в школе и на 1-м курсе технического ВУЗа.

Формулы можно вводить в документы либо с клавиатуры (если подходящие символы на ней есть), либо при помощи меню Математика. Давайте ради примера посчитаем интеграл от функции cos(x). Для этого выбираем символ интеграла, а потом — в соответствующие местозаполнители вводим (с клавиатуры) пределы интегрирования и подынтегральную функцию cos(x).

Остается нажать клавишу «равно», чтобы сразу получить ответ.

Надо хорошо себе представлять, что происходит, когда мы вводим знак равенства. А именно, запускается соответствующий численный алгоритм вычисления интеграла: интервал интегрирования разбивается на некоторое число отрезков, в определенных точках которых вычисляется массив значений подынтегральной функции, который потом пересчитывается в соответствующую аппроксимацию интегральной суммы. Таким образом, большая часть расчетов скрыта и происходит «за кадром», а на экран выводится лишь конечный результат.

Ключевые инструменты Mathcad – это операторы и функции. Например, в наших расчетах мы использовали оператор интегрирования и функцию косинуса. Для выбора нужной встроенной функции удобно использовать меню Функции.

Давайте теперь определим пользовательскую функцию f(t), которая будет зависеть от переменной t. Будем использовать предназначенный для этого в Mathcad оператор присваивания (двоеточие со знаком равно).

Мы определили функцию f(t), как наш интеграл от cos(x) с переменным верхним пределом t. После того, как мы определили функцию f(t), можно посчитать ее значения в точках (для чего достаточно ввести аргумент и нажать клавишу «равно», чтобы вывести в документ ответ). Для ввода константы, например π, используется или меню Символы, или меню Константы.

В качестве аргумента можно использовать не только скалярную, но и векторную переменную. Определить ее можно так:

Тогда и результатом вычисления функции будет соответствующий вектор.

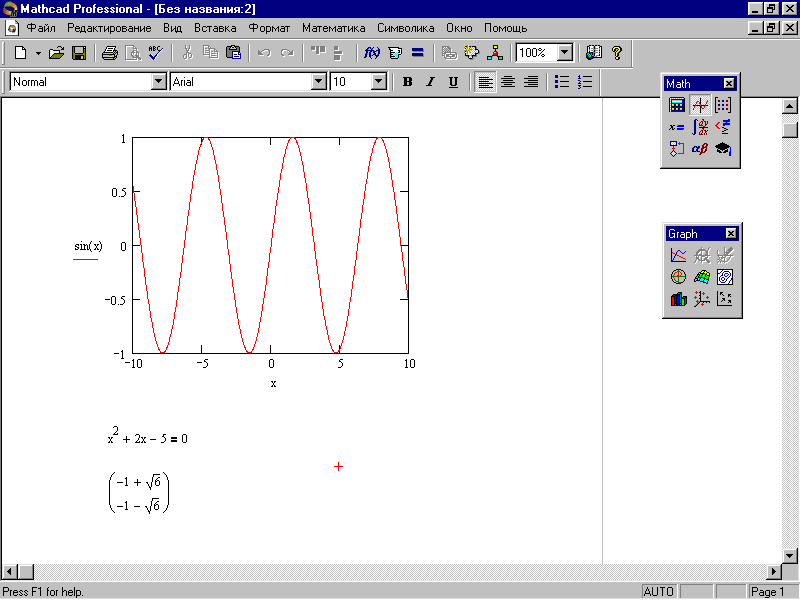

Наконец, одна из важных возможностей Mathcad Express – это возможность построения в документе графиков. Давайте выделим место в документе и вставим в это место XY-график (т.е. декартов график) нашей функции f(x).

Обозначаем на оси абсцисс имя переменной z (чтобы не путать с уже использованными ранее x и t), а на оси ординат – имя функции f(z), функцию, которую, как вы помните, мы определили, как интеграл от косинуса, равный конечно, sin(z). В итоге, получаем график этой функции.

Скажу еще, что в Mathcad Express (возможно, по недосмотру разработчика) остаются доступными матричные операции. Поэтому Mathcad Express — довольно мощный инструмент для решения задач линейной алгебры.

Переходя по документу вверх и вниз, мы можем просматривать свои расчеты, а управлять ими можно при помощи меню Расчет. По умолчанию, включена опция автоматического расчета (по мере ввода формул в документ, эти формулы сразу рассчитываются). Если эту опцию отключить, то для того чтобы рассчитать документ вручную, достаточно нажить кнопку Рассчитать.

Давайте я на этом остановлюсь, полагая, что задача знакомства читателя с Mathcad Express решена, и в следующих статьях блога, когда речь пойдет, собственно, о математике, я смогу использовать расчеты в Mathcad, не углубляясь в его интерфейс.

В заключение, адресую заинтересовавшегося читателя к своему видеокурсу по математическому анализу, который в формате МООС прошел на портале ИНТУИТ в 2014 году. Все лабораторные работы выполнены в Mathcad Prime и скачать их можно здесь. Все эти материалы на сайте Nerepetitor.ru бесплатные, регистрация не требуется.

PS. К своему удивлению столкнувшись с несколькими негативными комментариями, отмечу и несколько недостатков Mathcad (опять-таки, с моей точки зрения):

• имеется только Windows версия
• ресурсоемкий, работает медленнее«прошлых» Mathcad
• интерфейс мог бы быть и более удобным
• нельзя сохранить документ в прошлой версии (напр. из 3-й в формате 2-ю)
• документы из «прошлых» Mathcad не всегда удается импортировать в Prime

Введение в Mathcad

Общие сведения.
Mathcad универсальная программа позволяющая производить математические расчеты любой сложности, данная программа применима для расчетов в любой области, в том числе и радиотехнических расчетах. Отличительной особенностью данной программы является высокая визуализация процесса ввода данных в программу. Решение уравнений и различных задач в программе Mathcad не составляет большого труда даже для неопытного пользователя. Уровень визуализации процессов на столько высок, что процесс работы в Mathcad очень схож с работой стандартного редактора формул в программе Word.

Область применения.
Программа Mathcad нашла применение в различных областях науки, она полезна, она позволяет производить символьные и аналитические вычисления, производит операции с матрицами, системами уравнений, функциями, а так же строить графики и диаграммы по полученным результатам.

РАБОТА С ПРОГРАММОЙ Mathcad.

Как было сказано выше ввод данных напоминает работу в редакторе формул, программы Word, но тем не менее есть свои отличительные особенности, рассмотрим самый простой пример:

допустим требуется произвести расчет следующего выражения , а именно найти значение “а” при известных значения “b” и “с” , знак := это локальный оператор присваивания, в система Mathcad таким знаком производится присваивание значений символам. Пусть нам заданы следующие значения

,

остается сложить “b” и “c” и получить значение “a”, в программе Mathcad данный расчет производится так, записываем уравнение вычисления переменной “a”, ниже записываем переменную “a” со знаком равенства =. Программа произведет автоматически расчет уравнения и выдаст результат вычислений. Выражение будет иметь следующий вид:

Выражение 1

Важно производить запись алгоритма вычислений сверху вниз, так как при поиске значений переменных программа сканирует документ именно в этом направлении т. е. программа “увидев” выражение начинает просматривать страницу сверху вниз в поиске значений “b” и “c” чтобы подставить в выражение.

При использовании Mathcad конечно приходится составлять значительно более сложные уравнения, поэтому рассмотрим основные средства написания выражений, используемые для составления более сложных уравнений.

Рисунок 1 – Панель инструментов

Из рисунка 1 видно что имеется большое сходство с тем же Wordом, поэтому на панели форматирования останавливаться нет смысла. При нажатии на иконки (слева внизу 9 штук по умолчанию отключены) открываются закладки, которые и позволят нам ввести более сложные уравнения



Рисунок 2- Внешний вид закладки КАЛЬКУЛЯТОР

Данная закладка используется для вставки в документ знаков вычислений, корней, дробей и др.

Рисунок 3 – Закладка ГРАФИКИ

Предназначена для вставки в документы различных графиков и диаграмм.

Рисунок 3 – Закладка ГРЕЧЕСКИЕ

Предназначена для вставки в документы различных символов. Другие закладки будут рассмотрены в следующих главах.

Используя данные инструменты, руководствуясь выше указанной методикой составления уравнений, можно составить и решить не сложное уравнения, о том как строить графики по полученным результатам и решать более сложные задачи будет подробно рассказано в следующей статье посвященной работе в системе Mathcad.

PTC выпустила новую версию Mathcad Prime для точных вычислений при разработке изделий

15 Марта 2017 12:0215 Мар 2017 12:02 | Поделиться

Компания PTC объявила о выпуске новейшей версии математического инженерного программного обеспечения Mathcad Prime. Новые возможности PTC Mathcad Prime 4.0 помогают пользователям более эффективно производить расчеты и оценивать результаты, а также защищать критически важные для бизнеса методики, оптимизируя работы инженерного отдела, сообщили CNews в PTC.

По словам разработчиков, PTC Mathcad Prime 4.0 позволяет пользователям защищать конфиденциальную информацию, не ограничивая возможности ее использования внутри контура безопасности предприятия, и получать все выгоды от улучшенной совместимости с корпоративными приложениями. Также новая версия решения делает рабочие процессы более простыми благодаря облегченной процедуре управления математическим контентом в больших и сложных рабочих листах.

«PTC оперативно отвечает меняющимся потребностям рынка. Повышение производительности и функциональной совместимости в PTC Mathcad Prime 4.0 позволяет расчетчикам упростить неэффективные и сложные рабочие процессы, — рассказала Моника Шнитгер (Monica Schnitger), президент и главный аналитик Schnitger Corp. — Расчеты в PTC Mathcad Prime 4.0 продолжают улучшаться, позволяя пользователям адаптировать расчетные инструменты под свои нужды, а также защищать их собственные математические методики».

Среди ключевых возможностей PTC Mathcad Prime 4.0: защита математического контента — обеспечивает защиту расчетных областей и их блокировку для контроля уровня доступа и видимости другим пользователям; совместимость со сторонними приложениями — позволяет пользователям добавлять данные из других приложений в рабочие листы, а также копировать и вставлять несколько областей рабочего листа PTC Mathcad в MS Word; перенос уравнений по строкам листа — делает представление математических формул более наглядным, а чтение расчетов — более удобным; повышение производительности — позволяет соединять большие сложные рабочие расчетные листы, упрощая тем самым работу с такими документами, а также включает поддержку Windows 10.

«Изделия становятся все более сложными, и это представляет дополнительные сложности для тех, кто выполняет инженерные расчеты в процессе разработки продукции, — отметил Пол Сагар, вице-президент по управлению продуктами САПР компании PTC. — PTC Mathcad Prime 4.0 позволит пользователям проще и быстрее проводить расчеты, работать с ними, а также делать результаты расчетов понятными другим сотрудникам организации. А это означает, что лучшие изделия смогут выйти на рынок гораздо быстрее».

По информации компании, PTC Mathcad Prime 4.0 дополняет недавно выпущенное программное решение Creo 4.0 3D-САПР для проектирования изделий.

Татьяна Короткова

Решение уравнений в MathCad 13, 14, 15 на примерах. Методы Given

Для решения уравнений в Mathcad можно воспользоваться двумя способами:

Использование метода

Given – Find:

Это наиболее распространенный способ решения обычных алгебраических уравнений. Он достаточно прост. В рабочем поле записываем слово Given. Это служебное слово. Оно подключает определенные программные модули mathcad для обработки исходных данных, необходимых для решения уравнения численными методами.

Затем указывается начальное приближение для искомой переменной. Это нужно для увеличения скорости и точности решения уравнения. Если начальное приближение не задать, то mathcad по умолчанию примет его равным нулю

Рис. 1. Ввод данных в поле mathcad

Далее вводится уравнение. Его можно записать в явном или неявном виде. Само уравнение набирается с клавиатуры вручную с использованием панели Calculator. Из этой панели можно взять основные математические операции: дроби, тригонометрию, факториалы и прочее. Уравнение нужно записывать с использованием логического символа “ровно”. На панели Boolean он выделен жирным шрифтом (см. рис. 2)

Рис. 2. Панели Boolean и Calculator

После уравнения вводится функция Find(x) (где х – переменная). Это функция, которая возвращает результат. Значение функции Find(x) можно присвоить какой-либо переменной с помощью символа “:=” и использовать ее далее в расчетах

Для получения результата, после Find(x) следует поставить символ “→” либо “=” из панели Evaluation (см. рис. 3). Причем, если вы используете символ “→“, то mathcad определит все корни уравнения и сформирует матрицу результатов. Но если вы используете символ “=“, то mathcad выведет единственный корень, который был наиболее близок к начальному приближению. Так что, если вы не знаете сколько корней имеет уравнение, то лучше использовать стрелочку

Рис. 3. Панель “Evaluation”

В зависимости от сложности уравнения через определенное время MathCad выведет результат. На рис.4 можно рассмотреть синтаксис и различие результатов выводимых mathcad. Обратите внимание, что выводимые результаты одного и того же уравнения различны

Рис. 4. Результат численного решения уравнения

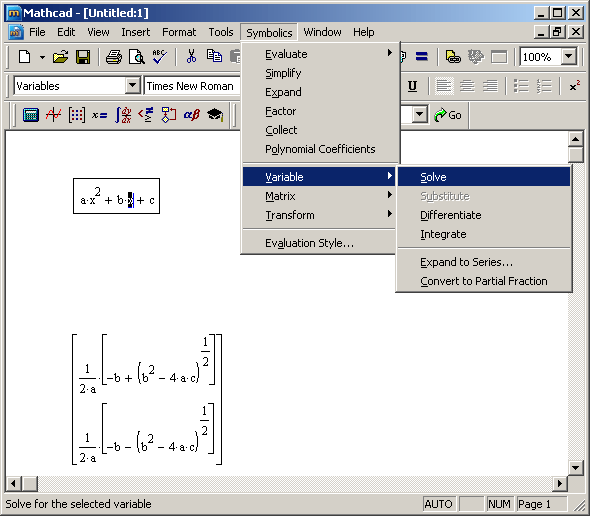

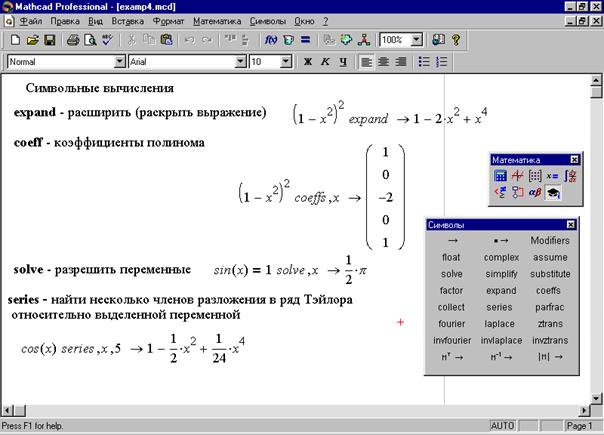

Mathcad позволяет решать уравния в символьном виде. Например, если мы заменим все числовые константы на неизвестные параметры и решим уравнение относительно x, то результат выведется в символьном виде (см. рис. 5). Причем, обратите внимание, что в данном случае нам не нужно вводить начальное приближение и мы должны использовать символ “→” для вывода результата

Рис. 5. Результат символьного решения уравнения

Использование метода

Solve:

Этот метод отличается от выше рассмотренного синтаксисом. На свободном поле вводим уравнение с использованием логического символа “ровно” из панели Boolean. После ввода уравнения, не смещая курсор ввода, на панели Symbolic нажимаем кнопку solve (см. рис. 6)

Рис. 6. Панель Symbolic

Затем ставим запятую и вводим переменную, относительно которой нужно решить уравнение (в нашем случае это x). Нажимаем Enter на клавиатуре и смотрим результат (см. рис. 7)

Рис. 7. Результат решения уравнения методом Solve

Обратите внимание, что метод подходит как для численного так и для символьного представления результатов

Как показывает моя личная инженерная практика, иногда не удается решить уравнения с помощью Given – Find, но получается в Solve. При этом, к сожалению, метод Solve не очень удобен для далнейшего использования результатов решения уравнения

Новосибирский государственный архитектурно-строительный университет – Сибстрин

Уже в эту субботу (30 октября) приглашаем на День открытых дверей НГАСУ (Сибстрин)! 30 октября 2021 года (суббота) вы сможете познакомиться с НГАСУ (Сибстрин), узнать все об образовательных программах и выбрать востребованную профессию, получить ответы на свои вопросы на Дне открытых дверей! День открытых дверей НГАСУ (Сибстрин) – это замечательная возможность получить представление об уникальной атмосфере, царящей в университете, узнать об основных образовательных программах, институтах и общежитиях, международной деятельности, студенческой жизни, вступительных испытаниях и особенностях приема в 2021 году. Для встречи мы подготовили насыщенную и интересную программу. С 13 до 17 часов вас ждут: Консультации по вопросам поступления Презентация направлений подготовки

График работы университета в нерабочие дни с 30 октября по 7 ноября В соответствии с Указом Президента Российской Федерации от 20 октября 2021 г. № 595 «Об установлении на территории Российской Федерации нерабочих дней в октябре – ноября 2021 г.» в НГАСУ (Сибстрин) устанавливается следующий график работы: 1) Для студентов, профессорско-преподавательского состава, сотрудников, работающих по шестидневной рабочей неделе: 31.10.2021, 04.11.2021, 07.11.2021 – выходные и праздничные дни; 30.10.2021, с 01.11 по 03.11.2021, 05.11.2021, 06.11.2021 – нерабочие дни с сохранением заработной платы; 2) Для сотрудников, работающих по пятидневной рабочей неделе: 30.10.2021, 31.10.2021, с 04.11 по 07.11.2021 – выходные и праздничные дни; с 01.11 по 03.11.2021 – нерабочие дни с сохранением заработной платы; Остальные дни в ноябре – по графику.

НГАСУ (Сибстрин) – участник третьего Салона Сибирско-французского высшего образования 13 октября 2021 года в онлайн-формате состоялся круглый стол «Сотрудничество сибирских и французских вузов: проблемы и решения» Третьего Сибирско-французского салона высшего образования. Его цель – развитие и углубление имеющихся контактов между Францией и Сибирью в области высшего образования и вузовской науки, создание новых партнерских отношений. Основные организаторы мероприятия: Новосибирский государственный университет и Альянс Франсез – Новосибирск. Во встрече c российской стороны приняли участие университеты городов Сибири: Новосибирска (НГАСУ (Сибстрин), НГУ), Томска (ТГУ, ТПУ, ТУСУР), Иркутска (ИГУ, ИГМУ, ИРНИТУ, БГУ), Красноярска (СФУ), Тюмени (ТюмГУ).

Стройотряд «Сибстриновец» получил благодарность за участие во Всероссийской студенческой стройке «Мирный Атом – Прорыв» Студенческий строительный отряд «Сибстриновец» им В.С. Гаврилова получил благодарность от руководства АО «Сибирский химический комбинат» за участие во Всероссийской студенческой стройке «Мирный Атом – Прорыв». Наши студенты работали на строительстве уникального реактора на быстрых нейтронах БРЕСТ-ОД-300 в ЗАТО Севервск в Томской области в год 25-летия топливной компании «ТВЭЛ» Госкорпорации «Росатом». В течении двух месяцев 18 студентов НГАСУ (Сибстрин) – бойцов стройотряда «Сибстриновец» им В.С. Гаврилова – показывали себя настоящими строителями, демонстрируя высокий профессионализм и добросовестное отношение при реализации поставленных задач, достойно представляя регион и наш университет на Всероссийской студенческой стройке. По итогам Всероссийской студенческой стройки «Мирный Атом – Прорыв» наш отряд удостоился звания лучшего по производительной деятельности.

Программное обеспечение

Mathcad – естественная математическая среда, которая позволяет быстро вычислять, полностью анализировать, автоматически документировать, легко делиться и повторно использовать.

Интеграция Mathcad / Microstation

Благодаря автоматическому обмену данными между PTC Mathcad и программным обеспечением Bentley Microstation (для строительства, промышленного, гражданского и геопространственного проектирования) инженеры могут создать единую платформу для интеграции вычислений с результатами из используемых приложений инженерного программного обеспечения для поддержки всего процесса разработки продукта / проекта. Расчеты на основе Mathcad могут управлять проектами MicroStation.

Интеграция позволяет инженерам использовать результаты сложных вычислений, выполненных в Mathcad, для параметрического управления 3D-проектами в программе автоматизированного проектирования (CAD) Bentley MicroStation. Возможности интеграции позволяют инженерам использовать расчеты, основанные на свойствах материалов и требованиях проекта, во многих сценариях «что, если». Многим инженерам, использующим MicroStation, больше не нужно тратить время на копирование, вставку и расшифровку между приложениями и рисковать связанными с этим ошибками.Например, в распространенном сценарии использования инженер может выполнять вычисления в Mathcad для вычисления размеров двутавровой балки в небоскребе. Эти размеры могут быть автоматически экспортированы в качестве параметров в MicroStation Bentley, мгновенно обновляя модель САПР, что позволяет проводить параметрическое моделирование на основе вычислений. Пользователи будут иметь динамическую ссылку из MicroStation на вычисление, которая не только укажет, что вычисление существует, но также позволит им перейти к таблице вычислений из указателя проекта в MicroStation. Mathcad – первое программное решение, использующее возможности 3D параметрического моделирования в MicroStation, и интеграция значительно повышает ценность обоих решений для архитекторов и инженеров.

MicroStation – флагманский продукт Bentley для проектирования, строительства и эксплуатации мировой инфраструктуры. MicroStation и ProjectWise, интегрированная система серверов для совместной работы Bentley, образуют надежную платформу для обширного портфеля программных решений Bentley.MicroStation делает инженеров более продуктивными, а их организации – более успешными.

Mathcad позволяет инженерам одновременно исследовать, вычислять и документировать все свои математические формулы и вычисления на этапе проектирования продукта. Инженеры могут комбинировать формулы, текст и интерактивную графику на одном рабочем листе с помощью интуитивно понятного интерфейса «белой доски». Эти возможности сделали Mathcad выбором более 2 миллионов инженеров по всему миру.

Bentley – очевидный партнер Mathcad из-за общего видения того, как помочь инженерным организациям повысить производительность. Mathcad и MicroStation отлично подходят друг другу благодаря общим возможностям управления критически важными инженерными ценностями и реализации инженерных инноваций.

Mathcad Prime Стандартное программное обеспечение для инженерных расчетов

Информация

Новое в Mathcad Prime 7.0

Последняя версия, PTC Mathcad Prime 7.0, была недавно выпущена и добавляет такие новые функции, как:

• Простое преобразование старых таблиц Mathcad в Prime 7 без необходимости установки Mathcad 15.
• Управляющие вычисления с раскрывающимися меню для определения переменных
• Непосредственное сохранение рабочих листов в формате PDF
• Улучшения удобства использования
• Подробное справочное руководство для Mathcad API
• Символьные улучшения движка

Новости

17 февраля компания PTC сделала важное объявление о завершении продаж Mathcad 15 и Mathcad Prime 1-6.
Начиная с 31 декабря 2021 г. компания PTC больше не будет предлагать новые лицензии Mathcad 15 и Prime 1-6.Эти версии перейдут на уровень поддержки только для проблем конечных пользователей, что означает, что PTC больше не будет выпускать новые версии, исправления ошибок и патчи для Mathcad 15 и Prime 1-6.

Всем пользователям рекомендуется полностью перейти на Prime 7.0, выпуск которого ожидается в марте 2021 года.

Как эти изменения повлияют на вас?

Владельцы бессрочных лицензий с активным соглашением о поддержке т:

• Полный переход на последнюю версию Mathcad Prime 7.0 и продолжайте продлевать соглашение о годовой поддержке.
• Продолжайте использовать версии Mathcad 15 и / или Prime 1-6 без каких-либо существенных изменений.

Пользователи Mathcad 15 и / или Mathcad Prime 1-6 с активными лицензиями на годовую подписку могут:

• Полностью перейдите на последнюю версию Mathcad Prime 7. 0 в марте и продолжайте продлевать соглашение о годовой подписке.
• Заключите соглашение о подписке на срок до 4 лет и продолжайте использовать Mathcad 15 и / или Prime 1-6 при переходе на Prime 7.0 в течение многолетнего периода подписки. Абонентская плата за многолетнюю подписку будет производиться ежегодно.

Если у вас старая лицензия, без соглашения об обслуживании, пожалуйста. Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. чтобы обсудить ваши варианты.

Объявление о прекращении продаж

: часто задаваемые вопросы

Поддержка перехода на Prime от Alfasoft.
Мы всегда готовы помочь вам с переходом на Mathcad Prime 7.0. Ожидается, что программное обеспечение будет выпущено в марте, и мы сообщим вам, когда оно будет готово и как вы можете обновить его.
А пока зарегистрируйтесь на один из наших бесплатных вебинаров «Переход на Prime».

Мы также предлагаем наши консультационные услуги, если вам понадобится помощь в миграции, например, в преобразовании файлов Mathcad 15. Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. Больше подробностей.

Подробности

Системные требования

• Окна 7, 8.1 или 10. И 32-, и 64-битные.
• Доступное дисковое пространство: 2,1 ГБ (600 МБ для PTC Mathcad с одним установленным языком, 1,5 ГБ для временного пространства во время установки. По завершении процесса установки программа установки удаляет все временные данные.)
• .NET Framework: 4.6.2 или более поздняя версия .NET, которую Microsoft сертифицирует как замену 4.6.2
  Internet Browser Microsoft Internet Explorer 6.0 или более поздней версии (для полной функциональности справочной системы рекомендуется Internet Explorer 7.0 или более поздняя версия)
• Сетевой TCP / IP, Сетевой адаптер Ethernet
• Указывающее устройство: Microsoft-совместимая мышь или другое указывающее устройство

Варианты лицензий

PTC предлагает базовые лицензии на годовую подписку для Mathcad Prime 7. 0

Вы можете выбрать:

– Индивидуальная подписка
– Плавающая подписка
– Глобальная подписка

Для групповых цен или заказов на покупку, пожалуйста, свяжитесь с нами по телефону +44 (0) 203 695 7810 или Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Поддержка

Мы предоставляем техническую поддержку всем нашим клиентам Mathcad.
Просто зарегистрируйте обращение на support.alfasoft.com.

При обращении в нашу службу поддержки опишите вашу проблему как можно подробнее.Не забывайте всегда сообщать о версии продукта и о том, какую операционную систему вы используете (платформу и версию).

Мы также рекомендуем эти страницы поддержки и ресурсы в Интернете:

Mathcad – Alfasoft

О PTC Mathcad

PTC Mathcad – это стандартное программное обеспечение для решения, анализа и обмена наиболее важными инженерными расчетами. Его живые математические обозначения, интеллектуальные единицы измерения и мощные вычислительные возможности, представленные в простом в использовании интерфейсе, позволяют инженерам и проектным группам фиксировать и передавать свои критически важные конструкторские и инженерные знания.

PTC Mathcad делает то, чего просто не могут сделать электронные таблицы, текстовые редакторы, программы для презентаций и программные приложения – он предоставляет мощные вычислительные возможности в удобочитаемой форме. Он объединяет эти удобочитаемые, живые вычисления с графиками, текстом и изображениями в единый интерактивный, профессионально оформленный документ. Эта простота и знакомство с инженерной записной книжкой позволяет исследовать, проверять и проверять проект, а также четко передавать критически важную инженерную информацию.Вам не нужно быть экспертом по PTC Mathcad, чтобы читать и понимать документы PTC Mathcad.

PTC Mathcad Prime 7.0

Mathcad Prime – это отраслевой стандарт программного обеспечения для инженерной математики, позволяющий решать самые сложные задачи и делиться своими инженерными расчетами. Mathcad Prime 7 упрощает эту задачу благодаря новым возможностям, большему удобству использования и более десятка улучшений в новом символьном механизме.

Ниже перечислены основные усовершенствования продукта:

• Простое преобразование старых таблиц Mathcad в Prime 7 без необходимости установки Mathcad 15.
• Управляющие вычисления с раскрывающимися меню для определения переменных
• Непосредственное сохранение рабочих листов в формате PDF
• Улучшения удобства использования
• Подробное справочное руководство для Mathcad API
• Символьные улучшения движка

Ознакомьтесь с нашей записью блога «Что нового в PTC Mathcad Prime 7.0»

Пользователи предыдущей версии PTC Mathcad должны будут запросить / сгенерировать совместимый файл лицензии, поэтому свяжитесь с нами, когда будете готовы к обновлению.

Купить | PTC Mathcad

PTC Mathcad – это ведущий в мире инструмент математических вычислений с 1986 года, который используется более чем 2 миллионами инженеров и 2000 университетов по всему миру.

Это программное обеспечение для инженерных расчетов, которое стимулирует инновации и предлагает значительные преимущества в личной и производственной производительности при разработке продуктов и проектах инженерного проектирования. По сравнению с собственными вычислительными инструментами и электронными таблицами, он позволяет инженерам проектировать и документировать инженерные расчеты одновременно с комплексными прикладными математическими функциями и динамическими расчетами с учетом единиц измерения.

PTC Mathcad обеспечивает большую вычислительную мощность, обеспечивая трехмерное построение графиков, интеграцию с Microsoft® Excel®, свертываемые области и символьные (CAS) возможности, и все это в среде, ориентированной на документы. Кроме того, это решение с более чем 600 встроенными математическими функциями позволяет проводить сложные инженерные исследования. Кроме того, он интегрируется с другими лучшими в своем классе продуктами PTC, такими как Creo® Parametric и Windchill®, повышает производительность, повышает эффективность процессов и позволяет улучшить сотрудничество между отдельными людьми и группами.

Узнайте больше о новых функциях PTC Mathcad Prime 7.0!

Системные требования

• Окна 10.
• Доступное дисковое пространство: 2,1 ГБ (600 МБ для PTC Mathcad с одним установленным языком, 1,5 ГБ для временного пространства во время установки. По завершении процесса установки программа установки удаляет все временные данные.)
• .NET Framework: 4.7.2 или более поздняя версия .NET, сертифицированная Microsoft как замена для версии 4. 6,2
• Интернет-браузер Microsoft Internet Explorer 6.0 или более поздней версии (для полной функциональности справочной системы рекомендуется Internet Explorer 7.0 или более поздней версии)
• Сетевой TCP / IP, Сетевой адаптер Ethernet
• Указывающее устройство: Microsoft-совместимая мышь или другие указывающие устройства

Некоторые основы MATHCAD

Некоторые основы MATHCAD

Некоторые основы MATHCAD

Возможности программного обеспечения Mathcad сосредоточены вокруг того, что он может делать с уравнение или другое математическое выражение:

• введите и отобразите выражение
• выполнять символические манипуляции (решать, упрощать, множить)
• график математической функции
• численно оценить выражение
• отображать, печатать и сохранять результаты.

Его числовые возможности будут основным интересом в этом курсе, в в частности, поиск обратных и другие вычисления с использованием матриц. -1

---

Сохраните результаты для следующего раза.Раскройте файл, Сохранить как и сохраните в дискету или zip-диск. После сохранения файла удалите диск из лабораторной машины.

---

Mathcad Default – обзор

Дополнительные проблемы и приложения можно найти на сопутствующем сайте: www.elsevierdirect.com/9780123747839.

1

На листе Mathcad введите Unit.1 = 10 * m . Теперь отобразите эту переменную в следующих единицах: метры, сантиметры, миллиметры, километры, футы, дюймы, ярды, мили, фарлонги и бор.3 = (Объем)

3

Просмотрите каждую из отображаемых единиц из предыдущего упражнения и измените отображаемые единицы на другую единицу (если она доступна).

4

Создайте пользовательскую систему единиц измерения и отобразите результаты упражнения 2 в пользовательской системе единиц.

5

Из вашей области исследования (или другой области) попробуйте найти пять (или более) единиц (или комбинацию единиц), которые не определены Mathcad. Создайте пользовательские единицы для этих единиц. Используйте глобальное определение (например, мгд ~ 1000000 * галлон [пробел] / день ).

6

Вернитесь к пользовательским функциям, которые вы создали в практических упражнениях в главе 3. Присоедините единицы к входным аргументам. Убедитесь, что результат соответствует единице измерения, которую вы ожидаете увидеть. Затем измените отображаемые единицы на другие единицы по вашему выбору.

7

Создайте четыре связанных безразмерных единицы и выполняйте с ними арифметические операции.

8

У Джона не было рулетки для измерения комнаты, поэтому он использовал свою обувь. Используя его туфли из конца в конец, в комнате было 20 ботинок шириной и 25,5 ботинок длиной. Вернувшись, он измерил обувь. Их длина составляла 280 мм. Создайте новое подразделение «JohnShoes». Определите его как 280 мм. Определите ширину и длину комнаты в единицах «JohnShoes». Отобразите ширину и длину в метрах и футах.

PTC Mathcad Prime – Инженерные расчеты

Необходимые файлы cookie помогают сделать веб-сайт пригодным для использования, обеспечивая такие основные функции, как навигация по страницам и доступ к защищенным областям веб-сайта.Веб-сайт не может работать должным образом без этих файлов cookie.

Имя	Домен	Цель	Срок действия	Тип
YSC	youtube.com	cookie сеанса YouTube.	52 года	HTTP
VISITOR_INFO1_LIVE	youtube.com	Функциональность для оценки пропускной способности.	6 месяцев	HTTP

Маркетинговые файлы cookie используются для отслеживания посетителей на веб-сайтах. Намерение состоит в том, чтобы отображать рекламу, которая актуальна и интересна для отдельного пользователя и, следовательно, более ценна для издателей и сторонних рекламодателей.

для сохранения и отслеживания конверсий на сайте.

Имя	Домен	Назначение	Срок действия	Тип
_gat_gtag_UA_140049183_1	pdsvision5 Функциональность	Сессия	—
IDE	двойной щелчок.net	Рекламный файл cookie Google, используемый для отслеживания пользователей и таргетинга рекламы.	2 года	HTTP

Файлы cookie аналитики помогают владельцам веб-сайтов понять, как посетители взаимодействуют с веб-сайтами, путем анонимного сбора и передачи информации.

Имя	Домен	Цель	Срок действия	Тип
_ga	pdsvision.com	Долгосрочный уникальный идентификатор пользователя Google Universal Analytics.	2 года	HTTP
_gid	pdsvision.com	Кратковременный уникальный идентификатор отслеживания пользователя Google Universal Analytics.	1 день	HTTP
Snoobisession_pdsvision_com	www.pdsvision.com	This allows the website to obtain data on visitor behaviour for statistical purposes.”> Устанавливает уникальный идентификатор для сеанса. Это позволяет веб-сайту получать данные о поведении посетителей для статистических целей.	52 года	—
Snoobi30minute_pdsvision_com	www.pdsvision.com	Используется в контексте отслеживания поведения на веб-сайте. Файл cookie регистрирует поведение пользователя и его навигацию по нескольким веб-сайтам и гарантирует отсутствие ошибок отслеживания, когда у пользователя открыто несколько вкладок браузера.	Сессия	—
SnoobiID	pdsvision.com”> www.pdsvision.com	Регистрирует уникальный идентификатор, который идентифицирует устройство пользователя для повторных посещений.	2 года	—
_gat_UA-140049183-1	pdsvision.com	Используется Google Analytics для ограничения скорости запросов.	Сессия	—

Файлы cookie предпочтений позволяют веб-сайту запоминать информацию, которая меняет его поведение или внешний вид, например, ваш предпочтительный язык или регион, в котором вы находитесь.

Имя	Домен	Цель	Срок действия	Тип
pll_language	Оставить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Меню Поиск:
