Курсовой проект – Стальные конструкции промышленного здания
Курсовая работа
- формат dwg, doc
- размер 1.04 МБ
- добавлен 22 июня 2010 г.
Краснодар: КубГТУ, 2010г. ГТ, 3 курс.
Описание: компоновка балочной клетки, расчет и конструирование
главной балки, расчет и конструирование колонны сплошного сечения,
расчет и конструирование фермы.

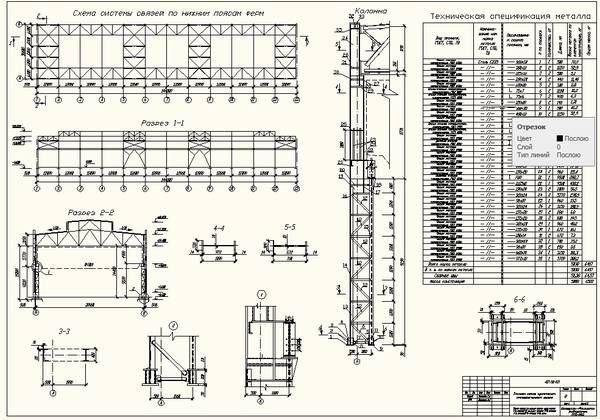

33 листа А4 (4табл, 18рис), + 2 листа А1(autoCAD)
Содержание:
Исходные данные
Компоновочная схема балочной клетки
Компоновка листового настила
Расчет вспомогательных балок и балок настила
Расчет балок
Расчет швов прикрепления настила к балкам
Расчет и конструирование главной балки
Подбор сечения главной балки
Изменение сечения главной балки
Проверка общей устойчивости главной балки
Проверка местной устойчивости сжатого пояса и стенки.

Проверка прочности поясных швов
Конструирование и расчет опорной части балки
Конструирование и расчет укрупнительного стыка балки
Расчет и конструирование колонны
Расчетная длина и расчетные усилия
Подбор и компоновка сечения
Конструкция и расчет оголовка колонны
Расчет и конструирование базы колонны
Расчет фермы
Определение усилий в элементах фермы
Определение расчетных длин в стержней фермы
Расчет узлов фермы
Определение расчетных длин стержней фермы
Список литературы
Похожие разделы
- Академическая и специальная литература
- Безопасность жизнедеятельности и охрана труда
- Пожаровзрывобезопасность
- Академическая и специальная литература
- Безопасность жизнедеятельности и охрана труда
- Электробезопасность
- Академическая и специальная литература
- Машиностроение и металлообработка
- Сварка и родственные технологии
- Академическая и специальная литература
- Машиностроение и металлообработка
- Сварка и родственные технологии
- Производство сварных конструкций
Металлические конструкции Методические указания по выполнению курсового проекта по курсу “Металлические конструкции” для студентов специальности 290300 пгс
Федеральное агенство по образованию
высшего профессионального образования
“Тихоокеанский государственный университет”
Хабаровск,
Издательство ТОГУ
2008
УДК 624. 014(075)
Металлические конструкции: Методические указания по выполнению курсового проекта по курсу “Металлические конструкции” для студентов специальности 290300 ПГС /Сост. А. Н. Степаненко. – Хабаровск: Изд-во Тихоок. гос. ун-та, 2008. – 56 с.
Печатается в соответствии с решениями кафедры “Строительные конструкции” и методического совета института архитектуры и строительства
Издательство Тихоокеанского
государственного университета,
2008
Введение
Широкое применение в строительстве
металлических конструкций позволяет
проектировать сборные элементы зданий
и сооружений сравнительно малой массы,
организовывать поточное производство
конструкций на заводах и поточный или
поточно-блочный монтаж их на строительной
площадке, ускоряет ввод объектов в
эксплуатацию.
Настоящие указания предназначены для оказания помощи студентам специальности ПГС в курсовом проектировании по дисциплине “Металлические конструкции
В 1-ой части указаний предложен простейший прием выбора рациональной схемы балочной клетки рабочей площадки производственного здания (рис. 1), описана методика расчета настила, прокатной балки настила и вспомогательной балки, проектирования сварной главной балки и сварной колонны сплошного сечения.
Рис. 1. Схема балочной клетки усложненного типа:
К – колонны; БН – балки настила; БВ – балки вспомогательные;
БГ1, БГ2 – заводские части (марки) главных балок
Во 2-ой части – приводятся рекомендации по компоновке каркаса здания, назначению основных размеров поперечной рамы и определению действующих на нее нагрузок, а также – по проектированию стержней и узлов фермы покрытия здания.
1.

Курсовой проект на тему “Проектирование элементов рабочей площадки и компоновка каркаса производственного здания” выполняется в соответствии с заданием на проектирование и представляется к защите на трех листах формата А2 (или 6-ти листах А3) с оформленными в виде расчетно-пояснительной записки расчетами (объемом около 30 листов А4 в рукописном виде).
Содержание расчетно-пояснительной записки
Задание и исходные данные к проектированию.
Часть 1. Проектирование элементов рабочей площадки.
1.1. Расчет настила, балки настила и вспомогательной балки.
1.2. Расчет сварной главной балки.
1.2.2. Подбор сечения.
1.2.3. Изменение сечения.
1.2.4. Опорная часть.
1.2.5. Конструктивное обеспечение
устойчивости стенки.
1.2.6. Проверки прочности, жесткости, общей и местной устойчивости элементов сечения.
1.3. Расчет колонны.
1.3.1. Расчетная схема. Усилия.
1.3.2. Подбор сечения стержня колонны.
1.3.3. Проверки жесткости, общей и местной устойчивости.
1.3.4. Конструирование и расчет оголовка.
1.3.5. Конструирование и расчет базы.
1.4. Конструирование и расчет узлов сопряжения элементов площадки.
1.4.1. Расчет прикрепления настила.
1.4.2. Расчет узла этажного опирания балок.
1.4.3. Расчет и конструирование узла пониженного опирания балок. 1.4.4. Конструирование равнопрочного монтажного (укрупнительного) узла главной балки.
