Цветовая маркировка электрических проводов. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов.

Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live – живой) — рабочий провод под высоким напряжением. Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

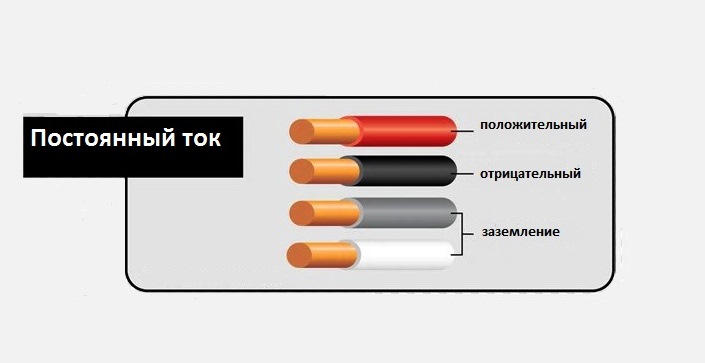

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США . Альтернативная цветовая маркировка (277/480 В). коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Обязательные цвета. красный черный синий белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. оранжевый коричневый желтый белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. коричневый черный серый синий желто-зеленый
Европа . Обозначение шин. желтый коричневый красный
СССР . Обозначение шин. желтый зеленый красный синий желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин. желтый зеленый красный голубой желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем – к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

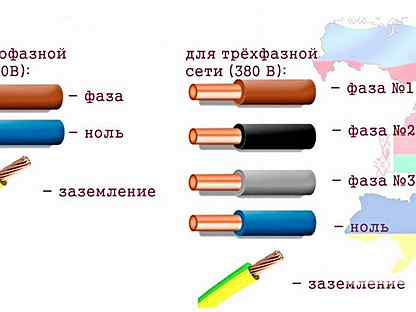

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5. 2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

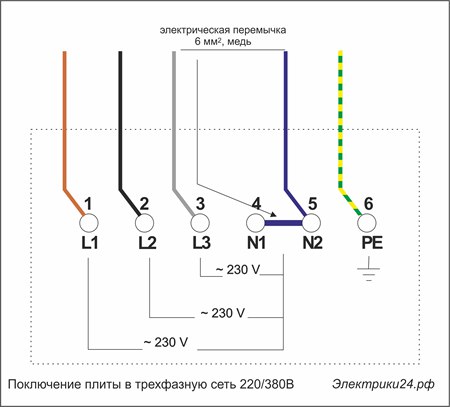

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой – в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны – одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой – коричневый;
  • Минусовой – серый;
  • Нулевой – синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Рекомендуем также

Цветовая маркировка проводов. Маркировка проводов (N, PE, L) Обозначение pe на схемах

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения – красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали – синего цвета и защитного проводника (заземление) – желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение . Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента – рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

  • L 1 – коричневый.
  • L 2 – чёрный.
  • L 3 – серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке – n, l или PE . Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Поделитесь статьей с друзьями:

Похожие статьи

Узнаем как правильно определить ноль и фазу? Цвет провода

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По нулевому проводнику ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов электрических подстанций и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке фазное напряжение составляет двести двадцать.

Чем отличается евророзетка от советской?

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в синий цвет. А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет короткое замыкание или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что это фаза;
  • методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

цветовая маркировка проводов от А до Я Буква l в электричестве

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным ! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим . В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.


Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » – Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем – к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой – в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны – одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой – коричневый;
  • Минусовой – серый;
  • Нулевой – синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода – фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля – это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая – это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова – первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях – синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода – не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется – почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный – для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый – когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов – обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле – путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля – цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль – синий цвет;
  • Фаза – цвет провода белый, красный, коричневый и любые другие незнакомые.

Очень немного людей понимают суть электричества. Такие понятия как “электрический ток”, “напряжение” “фаза” и “ноль” для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с “нуля” нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона – минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.


Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь . В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю.

Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого. Провод заземления также имеет свой окрас – желто-зеленый.


Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в . С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Обозначение фазы и нуля в электрике. Фаза, ноль, заземление Буквы l n на блоке питания

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения – красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали – синего цвета и защитного проводника (заземление) – желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Глобальный отраслевой стандарт по управлению хвостовыми отходами – Global Tailings Review

Структура Стандарта логична, а не хронологична. В его основе лежит комплексный подход к управлению хвостохранилищами, который был главной целью Группы. Чтобы дать структуру Стандарта, Требования организованы вокруг шести тематических областей, 15 принципов и 77 требований, подлежащих аудиту. Стандарт также содержит подробный глоссарий в Приложении 1; Таблицы классификации последствий в Приложении 2; В Приложении 3 представлены сводные таблицы основных ролей, функций, документов и уровней проверки, упомянутых в Стандарте.

Тематическая область I посвящена людям, затронутым проектом . Чтобы уважать права человека, включая индивидуальные и коллективные права коренных народов и народов, ведущих племенной образ жизни, требуется процедура должной осмотрительности в отношении прав человека для выявления и устранения тех, кто больше всего подвержен риску от хвостохранилища или его потенциальной поломки. Чтобы продемонстрировать это уважение, людям, затронутым проектом, должны быть предоставлены возможности для конструктивного участия в принятии затрагивающих их решений. Требования в рамках Тематической области I должны быть сквозными с точки зрения выполнения всех производственных операций и выполнения на протяжении всего жизненного цикла хвостохранилища.

Тематическая область II требует от операторов накопления знаний о социальных, экологических и местных экономических условиях предлагаемого или существующего хвостохранилища и, как часть этого, проведения подробной характеристики участка. Он требует разработки междисциплинарной базы знаний, которая будет использоваться Оператором и ключевыми заинтересованными сторонами итеративно, чтобы все стороны могли принимать обоснованные решения на протяжении всего жизненного цикла хвостохранилища. Эти решения будут приниматься в контексте анализа альтернатив, выбора технологий и конструкции объектов, планов аварийного реагирования, а также планов закрытия и после закрытия, среди прочего.

Тематическая область III призвана поднять планку производительности при проектировании, строительстве, эксплуатации, техническом обслуживании, мониторинге и закрытии хвостохранилищ . Операторов просят продемонстрировать способность модернизировать объект на более позднем этапе до более высокой степени последствий. Для существующих объектов, где модернизация невозможна, Оператор должен уменьшить последствия потенциального отказа. Признавая, что хвостохранилища представляют собой динамически спроектированные конструкции, Тематическая область III требует постоянного использования обновленной базы знаний, рассмотрения альтернативных технологий хвостохранилищ, использования надежных конструкций и хорошо управляемых процессов строительства и эксплуатации для минимизации риска отказа.Комплексная система мониторинга должна поддерживать полное внедрение метода наблюдений, и при проектировании, строительстве и эксплуатации хвостохранилищ необходимо применять подход, основанный на характеристиках.

Тематическая область IV посвящена текущему управлению и управлению хвостохранилищем . Он предусматривает назначение и распределение ответственности между ключевыми ролями в управлении хвостохранилищем, включая ответственного исполнителя, инженера записи и ответственного инженера хвостохранилища.Кроме того, он устанавливает стандарты для критически важных систем и процессов, таких как Система управления хвостохранилищами и независимые проверки, которые необходимы для поддержания целостности хвостохранилища на протяжении всего его жизненного цикла. Также сюда входят межфункциональное сотрудничество и развитие обучающейся организационной культуры, которая приветствует выявление проблем и защищает информаторов.

Тематическая область V охватывает аварийную готовность и реагирование в случае отказа хвостохранилища .Операторы должны избегать самоуспокоения по поводу требований, которые будут предъявлены им в случае катастрофического отказа. Стандарт требует, чтобы операторы рассматривали свои собственные возможности в сочетании с возможностями других сторон и планировали заранее, наращивали потенциал и работали совместно с другими сторонами, в частности, сообществами, чтобы подготовиться к маловероятному случаю сбоя. Тематическая область V также описывает основные обязательства Оператора по долгосрочному восстановлению пострадавших сообществ в случае катастрофического отказа.

Тематическая область VI требует публичного раскрытия информации о хвостохранилищах для поддержки общественной отчетности , одновременно защищая Операторов от необходимости раскрывать конфиденциальную коммерческую или финансовую информацию. Стандарт завершается требованием, чтобы операторы придерживались принципов прозрачности и участвовали в глобальных инициативах по созданию стандартизированной, независимой, общедоступной и общедоступной информации о хвостохранилищах.

Глава 2, Национальная фаза Руководства для заявителя РСТ

Статья 2 (xiii)
4

2.002. Когда ведомство считается указанным ведомством? Национальное ведомство Договаривающегося государства является «указанным ведомством», если государство «указано» в международной заявке на национальную охрану. Подача запроса означает указание всех Договаривающихся государств, связанных Договором на дату международной подачи. Однако некоторые государства могут быть исключены из этого всеобъемлющего определения, если они уведомили Международное бюро о том, что к ним применяется правило 4.9 (b) (см. Международную фазу, параграф 5.053). Если Договаривающееся государство РСТ является участником Харарского протокола ARIPO, Евразийской патентной конвенции или Европейской патентной конвенции и назначено для регионального (ARIPO, евразийского или европейского) патента, соответствующее региональное ведомство (Ведомство ARIPO, Евразийское патентное ведомство) или Европейское патентное ведомство) является указанным ведомством. Если государство-участник Харарского протокола ARIPO, Евразийской патентной конвенции или Европейской патентной конвенции указано дважды, а именно как для национальной охраны, так и для регионального патента, для этого государства существуют два указанных ведомства – национальное ведомство самого государства. и соответствующее региональное бюро.Тем не менее, некоторые государства-участники Харарского протокола ARIPO или Европейской патентной конвенции «закрыли национальный путь», по которому патентная охрана в этих странах может быть получена через международную заявку только посредством обозначения для регионального (ARIPO или европейского ) патент. Если указано какое-либо из государств, которые «закрыли национальный маршрут», соответствующим указанным ведомством всегда является ведомство ARIPO или Европейское патентное ведомство, соответственно (см. Международную фазу, параграфы 4.С 022 по 4.026). Европейское патентное ведомство также фактически является указанным ведомством, где патентная охрана желательна для указанного государства посредством распространения европейского патента на это государство, что возможно только для стран, имеющих соответствующее соглашение с европейским патентом. Организация (см. Приложение B (EP) и Национальную главу (Резюме), относящуюся к Европейскому патентному ведомству). Если указаны государства-участники Соглашения OAPI, то в соответствии с положениями этого Соглашения офис OAPI всегда является указанным офисом (см. Международную фазу, параграфы 4.С 022 по 4.026). Компетентные указанные ведомства для каждого Договаривающегося государства указаны (указаны) в Приложениях B.

Статья 24 (1) (i)
и (ii)
Правило 90 bis .2

2.003. Если заявитель до истечения срока для перехода на национальную фазу добровольно отменяет указание, ведомство или действующее от имени государства, указание которого отозвано, перестает быть указанным ведомством.

Статья 2 (xiv)
31

2.004. Когда офис считается выборным? При подаче требования о проведении международной предварительной экспертизы термин «избранное ведомство» используется – вместо термина «указанное ведомство» – для обозначения ведомства или действующего от имени государства, в котором заявитель намеревается использовать результаты международная предварительная экспертиза. Поскольку могут быть избраны только указанные государства, все выбранные ведомства обязательно также являются указанными ведомствами.

Статья 37
Правило 90 бис .4

2.005. Если требование отозвано до даты, когда экспертиза или обработка может начаться на национальной фазе, или если заявитель не уплатил пошлину за предварительную экспертизу или пошлину за обработку, и, следовательно, требование считается так, как если бы оно не было подано, Управление или действующее от имени государства, которое было избрано по требованию, перестает быть выборным Офисом.

Статья 22 (1)
23
39 (1) (a)
40

2.006. Как начинается национальная фаза? Национальная фаза начинается только в том случае, если заявитель выполняет определенные действия либо до истечения определенного срока, либо вместе с явной просьбой о ее начале. Заявитель не должен ожидать какого-либо уведомления, предлагающего ему совершить эти действия. Он несет исключительную ответственность за их своевременное выполнение. Последствия невыполнения этого требования фатальны для приложения в ряде указанных государств (см. Параграфы 4.003 и 4.004). Следует отметить, что действия должны быть выполнены своевременно, даже если по какой-либо причине отчет о международном поиске и письменное сообщение Международного поискового органа или предварительное международное заключение о патентоспособности (Глава I или II РСТ) являются пока недоступно. Подробная информация о действиях, которые должны быть выполнены, и применимые сроки приведены в следующих параграфах.

Документы Исполнительного совета по сектору естественных наук

212-я сессия Исполнительного совета ЮНЕСКО

212 EX / 14 II Премии ЮНЕСКО, Предложение об учреждении:
Международная премия ЮНЕСКО-Аль-Фозана для поощрения молодых ученых в области науки, технологий, инженерии и математики (STEM)

212 EX / 17 Институты и центры категории 2

  • 212 ЕХ / 17.I Назначение Центра передового опыта в области биоразнообразия и управления природными ресурсами (CoEB) Университета Руанды в Хуйе, Руанда, в качестве центра категории 2 под эгидой ЮНЕСКО
  • 212 EX / 17.II Создание в Кумаси, Гана, Центра передового опыта в области инженерных инноваций, производства и передачи технологий под эгидой ЮНЕСКО (категория 2)

212 EX / 18.I Институты и центры категории 2, обзоры и обновления

  • 212 EX / 18.II Международный центр науки, технологий и инноваций по сотрудничеству Юг-Юг (ISTIC) в Малайзии
  • 212 EX / 18.III Региональный центр подготовки кадров и водных исследований засушливых и полузасушливых зон (RCTWS) в Египте
  • 212 EX / 18.IV Центр водных ресурсов для устойчивого развития и адаптации к изменению климата (WSDAC) в Сербии
  • 212 EX / 18.V Международный центр канатов и исторических гидротехнических сооружений (ICQHS) в Исламской Республике Иран
  • 212 ЕХ / 18.VI Международный центр оценки ресурсов подземных вод (IGRAC) в Нидерландах
  • 212 EX / 18.VII Международный центр чистой и прикладной математики (CIMPA) во Франции
  • 212 EX / 18.VIII Международный центр повышения квалификации и исследований в области физики (CIFRA) в Румынии

211-я сессия Исполнительного совета ЮНЕСКО

211 EX / 5 Выполнение решений и резолюций, принятых Исполнительным советом и Генеральной конференцией на их предыдущих сессиях

  • 211 EX / 5.I.C Часть I: Программные вопросы, C. Отчет о дальнейшем осуществлении Плана действий малых островных развивающихся государств (МОРАГ)

211 EX / 8 Номинации новых глобальных геопарков ЮНЕСКО

  • 211 EX / 8.INF Назначение новых глобальных геопарков ЮНЕСКО: подробные сведения о номинациях

211 EX / 17 Обновление институтов и центров категории 2

  • 211 EX / 17.II Международный центр сотрудничества Юг-Юг в области науки, технологий и инноваций (ISTIC), Куала-Лумпур, Малайзия
  • 211 ЕХ / 17.III Обновление статуса Регионального центра обучения и водных исследований в засушливых и полузасушливых регионах (RCTWS) в Египте
  • 211 EX / 17.IV Обновление статуса Центра водных ресурсов для устойчивого развития и адаптации к изменению климата (WSDAC) в Сербии

211 EX / 36 Международный день биосферных заповедников

  • 211EX / DG.INF Rev Комментарии Генерального директора по вопросам, представленным государствами-членами, которые могут иметь административные и финансовые последствия

211 EX / 37 Международный день георазнообразия

  • 211EX / DG.INF Rev. Комментарии Генерального директора по вопросам, представленным государствами-членами, которые могут иметь административные и финансовые последствия

210-я сессия Исполнительного совета ЮНЕСКО – Приложения

210 EX / 21 Институты и центры Категории 2, Обзоры и обновления

  • 210 EX / 21.II Центр водного права, политики и науки (CWLPS) в Данди, Соединенное Королевство Великобритании и Северной Ирландии
  • 210 ЕХ / 21.III Международный центр водных ресурсов и глобальных изменений (ICWRGC) в Кобленце, Германия
  • 210 EX / 21.IV Обновление Международного центра водного сотрудничества (МКВК) в Стокгольме, Швеция, в качестве центра категории 2 под эгидой ЮНЕСКО.
  • 210 EX / 21.V Обновление Европейского центра экогидрологии (ERCE) в Лодзи, Польша, в качестве центра категории 2 под эгидой ЮНЕСКО.

209-я сессия Исполнительного совета ЮНЕСКО – Приложения

209 ЕХ / 5.I Выполнение решений и резолюций, принятых Исполнительным советом и Генеральной конференцией на их предыдущих сессиях, Часть I: Программные вопросы

  • 209 EX / 5.I.B Отчет о ходе реализации Стратегии действий ЮНЕСКО в связи с изменением климата (2018-2021 гг.)
  • 209 EX / 5.I.C Международный центр синхротронного света для экспериментальной науки и применения на Ближнем Востоке (SESAME): возможности для действий
  • 209 ЕХ / 5.I.D Отчет о принятых стратегических мерах и достигнутом прогрессе для обеспечения эффективного выполнения рекомендаций среднесрочной оценки Плана действий для малых островных развивающихся государств (МОРАГ)
  • 209 EX / 5.I.E Назначение новых глобальных геопарков ЮНЕСКО

209 EX / 9 Оценка Международной программы по геонаукам и геопаркам

Премии ЮНЕСКО 209 EX / 10, обзоры и продление

  • 209 ЕХ / 10.II Возобновление Премии ЮНЕСКО в области микробиологии имени Карлоса Дж. Финлея

209 EX / 14 Институты и центры категории 2, обзоры и обновления

  • 209 EX / 14.II Центр устойчивого управления водными ресурсами в государствах Карибских островов (CEHICA), Санто-Доминго, Доминиканская Республика (CEHICA)
  • 209 EX / 14.III Обновление статуса Центра водного права, политики и науки (CWLPS), Университет Данди, Соединенное Королевство
  • 209 ЕХ / 14.IV Статус обновления Международного центра водных ресурсов и глобальных изменений (ICWRGC) в Кобленце, Германия
  • 209 EX / 14.V Международный центр водного сотрудничества (ICWC) в Стокгольме, Швеция
  • 209 EX / 14.VI Обновление Международного научно-исследовательского и учебного центра по городскому дренажу (IRTCUD) в Белграде, Республика Сербия

209 EX / 22 Меморандум о взаимопонимании между ЮНЕСКО и Форумом стран-экспортеров газа

Меморандум о взаимопонимании между ЮНЕСКО и Южнотихоокеанской туристической организацией (SPTO) 209 EX / 23

207-я сессия Исполнительного совета ЮНЕСКО – Приложения

207 ЕХ / 5.II.B Среднесрочная оценка фазы VIII Международной гидрологической программы (2014-2021 гг.)

207 EX / 7 Сводная дорожная карта для возможной Рекомендации ЮНЕСКО по открытой науке

207 EX / 10.I Премии ЮНЕСКО

  • 207 EX / 10.II: Предложения по учреждению: Международной Менделеевской премии ЮНЕСКО-Россия в области фундаментальных наук
  • 207 EX / 10.III.A: Возобновление премии L’Oréal-ЮНЕСКО «Женщины в науке»

207EX / 15 Институты и центры категории 2, Предложения по созданию

  • 207 ЕХ / 15.III Региональный образовательный и исследовательский центр по управлению рисками землетрясений и устойчивости для Западной и Центральной Азии при Международном институте сейсмологии и сейсмологии (IIEES), Тегеран, Исламская Республика Иран
  • 207 EX / 15.IV Глобальный научно-исследовательский и учебный центр для территорий, определенных в международном масштабе (GCIDA), Остров Чеджу, Республика Корея
  • 207 EX / 15.V Создание Международного центра междисциплинарных исследований динамики водных систем (ICIReWaRD), Франция
  • 207 ЕХ / 15.VI Региональный экспериментальный центр санитарных технологий (CERTS) в Уругвае
  • 207 EX / 15.VII Международный центр по развитию потенциала: устойчивое использование природных ресурсов и социальные изменения в Рейкьявике, Исландия

207 EX / 16 Институты и центры категории 2: обзоры и обновления

  • 207 EX / 16.II Международный центр водных опасностей и управления рисками (ICHARM) в Цукубе, Япония
  • 207 Ex / 16.III Международный центр средиземноморских биосферных заповедников, Кастелле-и-ла-Горналь, Испания
  • 207 ЕХ / 16.IV Азиатско-Тихоокеанский центр экогидрологии (APCE) в Сибинонге, Индонезия

206-я сессия Исполнительного совета ЮНЕСКО – Приложения

206 EX / 7 Назначение новых глобальных геопарков ЮНЕСКО

  • 206 EX / 7.INF Номинация в новый Глобальный список геопарков ЮНЕСКО и подробная информация о номинациях

206 EX / 8 Принятие пересмотренного устава Международной гидрологической программы (МГП)

Предварительное исследование 206 EX / 9 технических, финансовых и правовых аспектов желательности рекомендации ЮНЕСКО по открытой науке

206 EX / 13 Среднесрочная оценка Плана действий малых островных развивающихся государств (МОРАГ)

206 EX / 20 Институты и центры категории 2, обзоры и обновления

206 EX / 36 Всемирный день инженерии в интересах устойчивого развития

205-я сессия Исполнительного совета ЮНЕСКО – Приложения

205 EX / 13 Обновление центров категории 2

204-я сессия Исполнительного совета ЮНЕСКО – Приложения

204 EX / 7 Выдвижение новых глобальных геопарков ЮНЕСКО
Информационный документ: Выдвижение нового Глобального списка геопарков ЮНЕСКО и подробная информация о номинациях

Премии ЮНЕСКО 204 EX / 9
Возобновление Премии ЮНЕСКО Калинга за популяризацию науки

204 EX / 11 Институты и центры категории 1: Управление институтом категории 1

  • Часть III Отчет руководства Международного центра теоретической физики им. Абдуса Салама (МЦТФ)

204 EX / 13 Продление центров категории 2

  • Часть II.I Международный исследовательский и учебный центр по стратегии науки и технологий (CISTRAT), Пекин, Китай
    Приложение: Проект соглашения (pdf)
  • Часть II.II Азиатско-Тихоокеанский центр экогидрологии (APCE), Сибинонг, Индонезия
    Приложение: Проект соглашения (pdf)

204 EX / 13 Закрытие центров категории 2

  • Часть II.III Региональный центр управления водными ресурсами в городах Латинской Америки и Карибского бассейна (RCUWM-LAC)

Pfizer и BioNTech выбирают ведущую мРНК-кандидатную вакцину против COVID-19 и приступают к глобальному исследованию 2/3 фазы

  • Компании продвигают нуклеозид-модифицированную матричную РНК (modRNA)-кандидата BNT162b2, которая кодирует полностью оптимизированный SARS-CoV-2 -длина гликопротеина, при уровне дозы 30 мкг в режиме 2 доз в исследовании фазы 2/3
  • Выбор кандидата и уровня дозы на основе доклинических и клинических данных, полученных в исследованиях фазы 1/2, проведенных в США .S. (C45) и Германия (BNT162-01)
  • Протокол исследования фазы 2/3 соответствует всем рекомендациям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) по дизайну клинических испытаний вакцины против COVID-19.
  • Фаза 2/3 исследования с участием до 30 000 участников в возрасте от 18 до 85 лет началась в США и, как ожидается, будет охватывать примерно 120 центров по всему миру
  • Области испытаний, включающие области со значительной ожидаемой передачей SARS-CoV-2. оценить, эффективна ли исследуемая вакцина-кандидат BNT162b2 для предотвращения COVID-19
  • Предполагая клинический успех, Pfizer и BioNTech намерены провести нормативную проверку уже в октябре 2020 года и, если нормативное разрешение или одобрение будет получено, запланировать поставку до 100 миллионов доз к концу 2020 года и примерно 1.3 миллиарда доз к концу 2021 года

NEW YORK & MAINZ, Германия – (БИЗНЕС-ПРОВОД) – Pfizer Inc. (NYSE: PFE) и BioNTech SE (Nasdaq: BNTX) сегодня объявили о начале глобального (за исключением Китая) клинического исследования безопасности и эффективности фазы 2/3 для оценки кандидата на роль мессенджера, модифицированного одним нуклеозидом (modRNA). из их программы вакцины на основе мРНК BNT162 против SARS-CoV-2.

Этот пресс-релиз содержит мультимедиа. Посмотреть полный выпуск можно здесь: https: // www.businesswire.com/news/home/20200727005800/en/

После обширного обзора доклинических и клинических данных клинических испытаний фазы 1/2 и после консультаций с Центром оценки и исследований биологических препаратов (CBER) Управления по контролю за продуктами и лекарствами США и другими международными регулирующими органами Pfizer и BioNTech решили продвигать свою вакцину BNT162b2. кандидат в исследование фазы 2/3, при уровне дозы 30 мкг в режиме 2 доз. BNT162b2, недавно получивший обозначение Fast Track Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA), кодирует оптимизированный гликопротеин (S) с полноразмерным шипом SARS-CoV-2, который является мишенью нейтрализующих вирус антител.

«Наш выбор вакцины-кандидата BNT162b2 и ее продвижение в фазу 2/3 исследования – это кульминация обширной совместной и беспрецедентной программы НИОКР с участием Pfizer, BioNTech, клинических исследователей и участников исследования с единственной целью разработки безопасных и эффективная РНК-вакцина COVID-19. Протокол исследования фазы 2/3 соответствует всем рекомендациям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) США по дизайну клинических испытаний вакцины против COVID-19 », – сказала Катрин У.Янсен, доктор философии, старший вице-президент и руководитель отдела исследований и разработок вакцин, Pfizer. «Начало испытания фазы 2/3 – важный шаг вперед в нашем продвижении к созданию потенциальной вакцины, которая поможет бороться с продолжающейся пандемией COVID-19, и мы с нетерпением ждем получения дополнительных данных по мере продвижения программы».

«Сегодня мы начинаем наше глобальное исследование на поздней стадии, в котором примут участие до 30 000 человек. Мы выбрали BNT162b2 в качестве ведущего кандидата для этого испытания фазы 2/3 после тщательной оценки всей совокупности данных, полученных на данный момент.Это решение отражает нашу главную цель – как можно быстрее вывести на рынок хорошо переносимую и высокоэффективную вакцину, в то время как мы продолжим оценивать другие наши вакцины-кандидаты как часть дифференцированного портфеля вакцин против COVID-19 », – сказал Угур Сахин. Доктор медицины, генеральный директор и соучредитель BioNTech. «Для достижения этой важной вехи было сделано много шагов, и мы хотели бы поблагодарить всех, кто причастен к этому, за их исключительную приверженность».

О кандидате BNT162b2

Во время доклинических и клинических исследований четырех кандидатов на вакцину РНК BNT162, BNT162b1 и BNT162b2 оказались сильными кандидатами на основе оценок безопасности и иммунного ответа.Pfizer и BioNTech выбрали BNT162b2 в качестве кандидата для перехода к фазе 2/3 исследования на основе совокупности имеющихся данных наших доклинических и клинических исследований, включая избранные параметры иммунного ответа и переносимости.

В доклинических исследованиях кандидаты BNT162b1 и BNT162b2 вызывали благоприятные вирусные антиген-специфические CD4 + и CD8 + Т-клеточные ответы, высокие уровни нейтрализующих антител у различных видов животных и благоприятные защитные эффекты на модели заражения SARS-CoV-2 приматов.

Предварительные клинические данные фазы 1/2 от почти 120 пациентов продемонстрировали благоприятный общий профиль переносимости для BNT162b2 по сравнению с BNT162b1, с обычно легкими или умеренными и преходящими (1-2 дня) системными явлениями, такими как лихорадка, усталость и озноб и отсутствие симптомов. серьезные нежелательные явления. Две дозы BNT162b2 по 30 мкг вызвали нейтрализующие средние геометрические титры (GMT), в целом аналогичные GMT, которые были получены с помощью вакцины-кандидата BNT162b1, что отражено в данных, которые компании ранее размещали на сервере препринтов.У пожилых людей (65-85 лет) две дозы по 30 мкг с интервалом в три недели вызвали нейтрализующее антитело по GMT выше, чем GMT в панели из 38 сывороток от субъектов, заразившихся SARS-CoV-2. Участники, вакцинированные BNT162b2, показали благоприятную широту эпитопов, распознаваемых в ответах Т-клеток, специфичных к антигену SARS-CoV-2, по сравнению с кандидатом BNT162b1. BNT162b2 продемонстрировал одновременную индукцию высокого уровня CD4 + и CD8 + Т-клеточного ответа. BNT162b2 вызывал Т-клеточные ответы против рецепторсвязывающего домена (RBD) и против остальной части гликопротеина-шипа, который не содержится в вакцине-кандидате BNT162b1.Компании считают, что иммунное распознавание большего количества спайковых Т-клеточных эпитопов может иметь потенциал для генерирования более последовательных ответов среди различных групп населения и у пожилых людей.

Компании продолжают сбор данных из испытаний фазы 1/2 для всех четырех вакцин-кандидатов и ожидают представить данные о BNT162b2 для экспертной оценки и возможной публикации в ближайшем будущем. Придерживаясь своей приверженности прозрачности, компании намереваются одновременно разместить рукопись на сервере препринтов.

Об исследовании фазы 2/3

Pfizer и BioNTech завершили протокол исследования фазы 2/3 в ответ на отзывы мировых регулирующих органов, включая FDA и немецкий институт Пауля Эрлиха. Исследование фазы 2/3 – это исследование, управляемое событиями, в котором планируется привлечь до 30 000 участников в возрасте от 18 до 85 лет. Компании планируют привлечь разнообразное население, включая участников в районах, где ожидается значительная передача SARS-CoV-2.

Испытание фазы 2/3 разработано как вакцина-кандидат 1: 1 для плацебо, рандомизированное, слепое исследование для получения данных о безопасности, иммунном ответе и эффективности, необходимых для нормативного обзора. Основными конечными точками исследования будут профилактика COVID-19 у тех, кто не был инфицирован SARS-CoV-2 до иммунизации, и предотвращение COVID-19 независимо от того, были ли участники ранее инфицированы SARS-CoV-2. Вторичные конечные точки включают предотвращение тяжелой формы COVID-19 в этих группах.В исследовании также будет изучена профилактика заражения SARS-CoV-2, вирусом, вызывающим COVID-19. Первичный анализ эффективности будет анализом на основе событий, основанным на количестве участников с симптоматическим заболеванием COVID-19. Дизайн исследования позволяет проводить промежуточный анализ и независимые обзоры независимым внешним комитетом по мониторингу данных.

К концу испытания ожидается, что исследование фазы 2/3 будет активно примерно в 120 клинических исследовательских центрах по всему миру, в том числе в 39 штатах США и странах, включая Аргентину, Бразилию и Германию.Исследовательские центры выбираются на основе факторов, включая научные знания и возможности, эпидемиологию заболевания и предыдущий опыт проведения клинических испытаний. Для получения дополнительной информации об этом исследовании посетите сайт ClinicalTrials.gov по номеру NCT04368728.

Pfizer и BioNTech стремятся уменьшить неравенство в состоянии здоровья среди недостаточно представленных групп населения посредством процесса клинических испытаний. С этой целью многие исследовательские центры находятся в разных сообществах, которые непропорционально сильно пострадали от COVID-19, так что люди, которые больше всего пострадали, имеют возможность участвовать.Компании также работают вместе с исследовательскими центрами и партнерами по адвокации, чтобы повысить осведомленность о важности участия в этом исследовании.

BNT162b2 все еще проходит клинические исследования и в настоящее время не одобрен для распространения где-либо в мире. Если испытание фазы 2/3 будет успешным, Pfizer и BioNTech ожидают, что уже в октябре 2020 года будут готовы запросить разрешение на использование в чрезвычайных ситуациях или какое-либо одобрение регулирующих органов. 100 миллионов доз к концу 2020 года и примерно 1.3 миллиарда доз к концу 2021 года.

О компании Pfizer: открытия, которые меняют жизни пациентов

В Pfizer мы применяем науку и наши глобальные ресурсы, чтобы предлагать людям методы лечения, которые продлевают и значительно улучшают их жизнь. Мы стремимся установить стандарты качества, безопасности и ценности при открытии, разработке и производстве продуктов здравоохранения, включая инновационные лекарства и вакцины. Каждый день коллеги Pfizer работают на развитых и развивающихся рынках, чтобы улучшить здоровье, профилактику, лечение и лечение, которые бросают вызов наиболее опасным заболеваниям нашего времени.В соответствии с нашей ответственностью как одной из ведущих мировых инновационных биофармацевтических компаний, мы сотрудничаем с поставщиками медицинских услуг, правительствами и местными сообществами для поддержки и расширения доступа к надежной и доступной медицинской помощи по всему миру. Более 150 лет мы работаем, чтобы изменить ситуацию к лучшему для всех, кто полагается на нас. Мы регулярно размещаем информацию, которая может быть важной для инвесторов, на нашем веб-сайте www.Pfizer.com. Кроме того, чтобы узнать больше, посетите нас на сайте www.Pfizer.com и подписывайтесь на нас в Twitter на @Pfizer и @Pfizer News, LinkedIn, YouTube и ставьте нам лайки на Facebook на Facebook.com/Pfizer.

Уведомление о раскрытии информации Pfizer

Информация, содержащаяся в этом выпуске, относится к 27 июля 2020 г. Pfizer не берет на себя никаких обязательств по обновлению прогнозных заявлений, содержащихся в этом выпуске, в результате появления новой информации или будущих событий или разработок.

Этот выпуск содержит перспективную информацию об усилиях Pfizer по борьбе с COVID-19, сотрудничестве между BioNTech и Pfizer по разработке потенциальной вакцины против COVID-19, программе вакцинации мРНК BNT162 и кандидатах на modRNA BNT162b2 и BNT162b1 (включая качественные оценки имеющихся данных , потенциальные выгоды, ожидания в отношении клинических испытаний и сроки подачи документов регулирующими органами, а также ожидаемое производство, поставка и распространение), что связано со значительными рисками и неопределенностями, которые могут привести к тому, что фактические результаты будут существенно отличаться от тех, которые выражены или подразумеваются в таких заявлениях.Риски и неопределенности включают, среди прочего, неопределенности, присущие исследованиям и разработкам, в том числе способность соответствовать ожидаемым клиническим конечным точкам, датам начала и / или завершения клинических испытаний, датам подачи заявки в регулирующие органы, датам одобрения регулирующих органов и / или датам запуска, как а также риски, связанные с предварительными данными, включая возможность получения неблагоприятных данных новых доклинических или клинических испытаний и дальнейший анализ существующих данных доклинических или клинических испытаний, которые могут не соответствовать данным, использованным для выбора вакцины-кандидата BNT162b2 и уровня дозы для фазы 2/3 исследования; риск того, что данные клинических испытаний могут по-разному интерпретироваться и оцениваться, в том числе в процессе рецензирования / публикации, в научном сообществе в целом и регулирующими органами; будут ли и когда данные программы вакцинации мРНК BNT162 публиковаться в научных журналах, и если да, то когда и с какими модификациями; будут ли регулирующие органы удовлетворены дизайном и результатами этих и будущих доклинических и клинических исследований; могут ли и когда какие-либо лицензии на биологические препараты и / или разрешения на использование в чрезвычайных ситуациях могут быть поданы в любых юрисдикциях на BNT162b2 или любые другие потенциальные вакцины-кандидаты; могут ли и когда какие-либо такие заявки быть одобрены регулирующими органами, что будет зависеть от множества факторов, включая определение того, перевешивают ли преимущества вакцины-кандидата его известные риски, и определение эффективности вакцины-кандидата и, если она будет одобрена, будет ли быть коммерчески успешным; решения регулирующих органов, влияющие на маркировку, производственные процессы, безопасность и / или другие вопросы, которые могут повлиять на доступность или коммерческий потенциал вакцины, включая разработку продуктов или методов лечения другими компаниями; производственные возможности или мощность, включая то, можно ли произвести расчетное количество доз в указанные прогнозируемые периоды времени; будут ли достигнуты дополнительные соглашения о поставках и когда; неопределенности в отношении возможности получения рекомендаций от технических комитетов по вакцинам и других органов общественного здравоохранения, а также неопределенности в отношении коммерческого воздействия любых таких рекомендаций; и конкурентные разработки.

Дальнейшее описание рисков и неопределенностей можно найти в годовом отчете Pfizer по форме 10-K за финансовый год, закончившийся 31 декабря 2019 г., и в его последующих отчетах по форме 10-Q, в том числе в его разделах, озаглавленных «Факторы риска» и «Перспективная информация и факторы, которые могут повлиять на будущие результаты», а также в последующих отчетах по форме 8-K, которые подаются в Комиссию по ценным бумагам и биржам США и доступны на сайтах www.sec.gov и www.pfizer.com.

О компании BioNTech

Biopharmaceutical New Technologies – это компания нового поколения, занимающаяся иммунотерапией, которая разрабатывает новые методы лечения рака и других серьезных заболеваний. Компания использует широкий спектр вычислительных открытий и терапевтических платформ для быстрой разработки новых биофармацевтических препаратов. Его широкий портфель кандидатов в онкологические продукты включает индивидуализированные и готовые к применению методы лечения на основе мРНК, инновационные Т-клетки химерного антигенного рецептора, биспецифические иммуномодуляторы контрольных точек, нацеленные противораковые антитела и малые молекулы.Основываясь на своем глубоком опыте в разработке мРНК-вакцин и собственных производственных мощностях, BioNTech и ее сотрудники разрабатывают множество кандидатов-мРНК-вакцин для ряда инфекционных заболеваний наряду с разнообразным онкологическим портфелем. BioNTech установила широкий круг отношений с несколькими глобальными фармацевтическими партнерами, включая Genmab, Sanofi, Bayer Animal Health, Genentech, члена Roche Group, Genevant, Fosun Pharma и Pfizer. Для получения дополнительной информации посетите www.BioNTech.de.

BioNTech Заявления о перспективах

Этот пресс-релиз содержит «прогнозные заявления» BioNTech по смыслу Закона о реформе судебных разбирательств по частным ценным бумагам 1995 года. Эти прогнозные заявления могут включать, но не ограничиваться, заявления, касающиеся: усилий BioNTech по борьбе с COVID-19 ; время начала клинических испытаний BNT162 и ожидаемая публикация данных этих клинических испытаний; потенциальное количество сайтов и участников в нашем испытании фазы 2/3; сроки получения любых разрешений или разрешений на возможное использование в чрезвычайных ситуациях; сотрудничество между BioNTech и Pfizer по разработке потенциальной вакцины против COVID-19; наши ожидания относительно потенциальных характеристик BNT162b2 в нашем испытании фазы 2/3 и / или в коммерческом использовании, основанные на данных наблюдений на сегодняшний день, включая ожидаемые преимущества перед BNT162b1; и способность BioNTech поставлять количество BNT162 для поддержки клинических разработок и, в случае одобрения, рыночного спроса, включая наши оценки производства на 2020 и 2021 годы.Любые прогнозные заявления в этом пресс-релизе основаны на текущих ожиданиях и убеждениях BioNTech в отношении будущих событий и подвержены ряду рисков и неопределенностей, которые могут привести к тому, что фактические результаты будут существенно и неблагоприятно отличаться от тех, которые изложены или подразумеваются в них. прогнозные заявления. Эти риски и неопределенности включают, но не ограничиваются: конкуренцию за создание вакцины от COVID-19; возможность получения сопоставимых клинических результатов в более крупных и разнообразных клинических испытаниях; возможность эффективно масштабировать наши производственные возможности; и другие потенциальные трудности.Для обсуждения этих и других рисков и неопределенностей см. Годовой отчет BioNTech по форме 20-F, поданный в SEC 31 марта 2020 года, который доступен на веб-сайте SEC по адресу www.sec.gov. Вся информация в этом пресс-релизе актуальна на дату выпуска, и BioNTech не берет на себя никаких обязательств по обновлению этой информации, если это не требуется по закону.

См. Исходную версию на businesswire.com: https://www.businesswire.com/news/home/20200727005800/en/

Контакты Pfizer:

Связи со СМИ
Эми Роуз
+1 (212) 733-7410
[адрес электронной почты защищен]

Связи с инвесторами
Чак Триано
+1 (212) 733-3901
[адрес электронной почты защищен]

BioNTech Контакты:

Связи со СМИ
Ясмина Алатович
+49 (0) 6131 9084 1513 или +49 (0) 151 1978 1385
[адрес электронной почты защищен]

Связи с инвесторами
Sylke Maas, Ph.Д.
+49 (0) 6131 9084 1074
[адрес электронной почты защищен]

Источник: Pfizer Inc.

Публикация 970 (2020), Налоговые льготы для образования

Уменьшите для каждого учащегося расходы на квалифицированное образование, оплачиваемые этим учащимся или от его имени, в соответствии со следующими правилами. В результате получается сумма скорректированных затрат на квалифицированное обучение для каждого студента.

Бесплатная образовательная помощь.

Для не облагаемой налогом помощи на образование, полученной в 2020 году, уменьшите квалифицированные расходы на образование для каждого академического периода на сумму необлагаемой налогом помощи на образование, выделенную на этот академический период.См. Академический период , ранее.

Некоторая не облагаемая налогом образовательная помощь, полученная после 2020 года, может рассматриваться как возмещение расходов на квалифицированное образование, уплаченных в 2020 году. Эта не облагаемая налогом образовательная помощь – это любая не облагаемая налогом образовательная помощь, полученная вами или кем-либо еще после 2020 года на оплату квалифицированных расходов на образование. от имени студента в 2020 году (или в связи с зачислением в соответствующее учебное заведение в течение 2020 года).

Если эта не облагаемая налогом образовательная помощь получена после 2020 года, но до того, как вы подадите свою налоговую декларацию за 2020 год, см. Возврат средств, полученный после 2020 года, но до подачи вашей налоговой декларации , позже.Если эта не облагаемая налогом образовательная помощь получена после 2020 года и после того, как вы подадите свою налоговую декларацию за 2020 год, см. Возврат, полученный после 2020 года и после подачи вашей налоговой декларации, позже.

Бесплатная образовательная помощь включает:

Как правило, любая стипендия или грант не облагаются налогом. Однако стипендия или грант не считаются необлагаемыми налогом в той мере, в какой студент включает их в валовой доход (от студента могут потребовать или не потребовать подавать налоговую декларацию за год получения стипендии или стипендии) и верно одно из следующих утверждений.

. Учащийся не может включить в доход стипендию или стипендию, предоставляемую правительством индейских племен, которая исключена из дохода в соответствии с Законом об исключении всеобщего благосостояния племен от 2014 года, или льготы, предоставляемые образовательной программой, описанной в Процедуре получения доходов 2014-35 , раздел 5.02 (2) (b) (ii), доступно по адресу
IRS.gov/irb/2014-26_IRB#RP-2014-35 . .

. Вы можете увеличить совокупную стоимость кредита на образование, если учащийся включает часть или всю стипендию или стипендию в доход в год ее получения.Для примеров см. «Координация с грантами Пелла и другие стипендии », далее. .

Возврат.

Возмещение расходов на квалифицированное образование может уменьшить скорректированные расходы на квалифицированное образование за налоговый год или потребовать возврата (возврата) кредита, заявленного в более раннем году. Некоторая не облагаемая налогом образовательная помощь, полученная после 2020 года, может рассматриваться как возмещение. См. Tax Free Education Help ранее.

Возврат получен в 2020 году.

Для каждого учащегося рассчитайте скорректированные расходы на квалифицированное образование на 2020 год, сложив все расходы на квалифицированное образование на 2020 год и вычтя все возмещения этих расходов, полученные от соответствующего учебного заведения в течение 2020 года.

Возврат, полученный после 2020 года, но до подачи налоговой декларации.

Если после 2020 года кто-либо получает возмещение расходов на квалифицированное образование, уплаченных от имени студента в 2020 году, и возмещение выплачивается до того, как вы подадите налоговую декларацию за 2020 год, сумма расходов на квалифицированное образование за 2020 год уменьшается на сумму возвращать деньги.

Возврат, полученный после 2020 года и после подачи вашей налоговой декларации.

Если после 2020 года кто-либо получит возмещение расходов на соответствующее образование, оплаченных от имени студента в 2020 году, и возмещение будет выплачено после того, как вы подадите налоговую декларацию за 2020 год, вам может потребоваться возместить часть или всю сумму кредита. См. Возврат кредита далее.

Возврат кредита.

Если после подачи налоговой декларации за 2020 год получена какая-либо не облагаемая налогом помощь в отношении расходов на квалифицированное образование, уплаченных в 2020 году, или возмещение ваших расходов на квалифицированное образование, уплаченных в 2020 году, вы должны вернуть (погасить) любой излишек кредита.Вы делаете это, изменяя сумму ваших скорректированных расходов на квалифицированное образование на 2020 год, уменьшая расходы на сумму возмещения или не облагаемой налогом образовательной помощи. Затем вы изменяете свой кредит (-ы) на образование на 2020 год и подсчитываете сумму, на которую ваше налоговое обязательство в 2020 году увеличилось бы, если бы вы потребовали пересчитанный кредит (-ы). Включите эту сумму в качестве дополнительного налога за год получения возмещения или не облагаемой налогом помощи.

Пример.

Вы заплатили 7000 долларов за обучение и сборы в августе 2020 года, а ваш ребенок поступил в колледж в сентябре 2020 года.Вы подали налоговую декларацию за 2020 год 17 февраля 2021 года и запросили американский кредит в размере 2500 долларов. После того, как вы подали декларацию, вам вернули 4000 долларов. Вы должны пересмотреть свой альтернативный кредит в США на 2020 год, используя 3000 долларов на квалифицированное образование вместо 7000 долларов. Восстановленный кредит составляет 2250 долларов США. Увеличение ваших налоговых обязательств составляет 250 долларов. Включите разницу в 250 долларов в качестве дополнительного налога в свою налоговую декларацию за 2021 год. См. Инструкции к вашей налоговой декларации за 2021 год, чтобы определить, куда включить этот налог.

. Если вы оплачиваете расходы на квалифицированное образование как в 2020, так и в 2021 году за академический период, который начинается в первые 3 месяца 2021 года, и получаете не облагаемую налогом помощь в обучении или возмещение, как описано выше, вы можете сократить свое квалифицированное образование. расходы на 2021 год вместо сокращения расходов на 2020 год. .

Суммы, не уменьшающие расходы на квалифицированное образование.

Не уменьшайте расходы на квалифицированное образование на суммы, выплачиваемые из средств, получаемых студентом как:

  • Оплата услуг, например заработной платы;

  • Кредит;

  • Подарок;

  • наследство; или

  • Вывод из личных сбережений студента.

Не уменьшайте расходы на квалифицированное образование на стипендию или стипендию, указанные в налоговой декларации студента как доход, в следующих ситуациях.

  • Использование денег ограничено условиями стипендии или стипендии расходами на обучение (например, проживание и питание), за исключением расходов на квалифицированное образование, как это определено в Расходы на квалифицированное образование в главе 1.

  • Использование денег не ограничено.

Пример 1.

Джоан заплатила 3000 долларов за обучение и 5000 долларов за проживание и питание в Университете X. Университет не требовал от нее оплаты каких-либо сборов в дополнение к обучению, чтобы записаться на занятия или посещать их. Чтобы помочь оплатить эти расходы, она получила стипендию в размере 2000 долларов и студенческую ссуду в размере 4000 долларов. Условия стипендии гласят, что она может быть использована для оплаты любых расходов Джоан в колледже.

Университет X применяет стипендию в размере 2000 долларов к общему счету Джоан в размере 8000 долларов, а Джоан оплачивает остаток в размере 6000 долларов по счету от Университета X за счет своей студенческой ссуды и своих сбережений.Джоан не указывает какую-либо часть стипендии как доход в своей налоговой декларации.

При подсчете суммы кредита на образование (американская возможность или пожизненное обучение) Джоан должна уменьшить свои расходы на квалифицированное образование на сумму стипендии (2000 долларов), потому что она исключила стипендию полностью из своего дохода. Студенческая ссуда не является безналоговой образовательной помощью, поэтому ей не нужно сокращать свои квалифицированные расходы на какую-либо часть средств ссуды. Считается, что Джоан заплатила 1000 долларов за квалифицированное образование (3000 долларов за обучение – 2000 долларов стипендия).

Координация с грантами Пелла и другими стипендиями.

Вы можете увеличить свой кредит в Америке, если студент (вы, ваша супруга или ваш иждивенец) включает определенные стипендии или стипендии в валовой доход студента. Ваш кредит может увеличиться только в том случае, если сумма расходов на квалифицированное образование студента за вычетом общей суммы стипендий и стипендий составляет менее 4000 долларов. Если такая ситуация применима, подумайте о том, чтобы включить стипендию или стипендию частично или полностью в доход студента, чтобы рассматривать включенную сумму как оплату неквалифицированных расходов, а не квалифицированных расходов на образование.Неквалифицированные расходы – это такие расходы, как проживание и питание, которые не соответствуют квалификационным расходам на образование, например, плата за обучение и сопутствующие расходы.

Стипендии

и гранты, которые учащийся включает в доход, не уменьшают расходы учащегося на квалифицированное образование, доступные для расчета вашего американского кредита возможностей. Таким образом, включение достаточной стипендии или стипендии в доход студента, чтобы указать до 4000 долларов в расходах на квалифицированное образование для вашего американского кредита возможностей, может увеличить кредит настолько, чтобы увеличить ваш возврат налога или уменьшить сумму налога, которую вы должны, даже с учетом любого увеличения налога. ответственность от дополнительного дохода.Однако увеличение налоговых обязательств, а также потеря других налоговых льгот могут быть больше, чем дополнительный американский альтернативный кредит, и могут привести к уменьшению вашего возврата налога или увеличению суммы налога, который вы должны. Ваши конкретные обстоятельства будут определять, какую сумму стипендии или гранта, если таковая имеется, включить в доход, чтобы максимизировать возврат налога или минимизировать сумму налога, которую вы должны.

Стипендия или стипендия должна быть такой, которая может квалифицироваться как не облагаемая налогом стипендия в соответствии с правилами, описанными в главе 1.Кроме того, стипендия или стипендия должна быть такой, которая может (по ее условиям) использоваться на неквалифицированные расходы. Наконец, сумма стипендии или стипендии, которая применяется к неквалифицированным расходам, не может превышать сумму фактических неквалифицированных расходов студента, которые оплачиваются в налоговом году. Эта сумма может отличаться от расходов студента на проживание, рассчитанных школой студента при расчете официальной стоимости посещения в соответствии с правилами помощи студентам.

Тот факт, что учебное заведение применяет стипендию или стипендию для покрытия квалифицированных расходов на образование, таких как обучение и связанные с этим сборы, не мешает студенту применить определенные стипендии или стипендии к фактическим неквалифицированным расходам студента.Сделав этот выбор (то есть, включив часть стипендии или стипендии, применяемую к неквалифицированным расходам студента, в доход), студент может увеличить налогооблагаемый доход и может потребоваться подать налоговую декларацию. Но это позволяет использовать платежи наличными, чеками, кредитной или дебетовой картой или заемными средствами, такими как студенческая ссуда, для покрытия расходов на соответствующее образование.

Пример 1 – стипендия отсутствует.

Билл Пасс, 28 лет, не состоит в браке, в 2020 году поступил на очную форму обучения в качестве студента первого курса местного колледжа, чтобы получить степень в правоохранительных органах.Это был его первый год послесреднего образования. В течение 2020 года он заплатил 5600 долларов за квалифицированное обучение и 4400 долларов за комнату и питание на осенний семестр 2020 года. Он и его колледж соответствуют всем требованиям для получения американского кредита возможности. Скорректированный валовой доход Билла (AGI) и его MAGI, для расчета его кредита, составляют 34 900 долларов. Билл требует стандартного вычета в размере 12 400 долларов, в результате чего налогооблагаемый доход составляет 22 500 долларов, а обязательство по подоходному налогу до вычета составляет 2 506 долларов. Билл не претендует ни на какие другие кредиты, кроме американского альтернативного кредита.Он рассчитывает свой американский кредит альтернативных возможностей, исходя из расходов на квалифицированное образование в размере 4000 долларов, что приводит к зачету в 2500 долларов и налоговому обязательству после вычета 6 долларов (2 506 – 2500 долларов).

Пример 2 – Стипендия исключена из дохода.

Факты те же, что и в примере 1 – стипендия отсутствует , за исключением того, что Биллу была присуждена стипендия в размере 5600 долларов. Согласно условиям его стипендии, она может быть использована для оплаты любых расходов на образование, включая проживание и питание.Если Билл исключит стипендию из дохода, он будет считаться (для целей расчета своего кредита на образование) применившим стипендию для оплаты обучения, необходимых сборов и материалов курса. Его скорректированные расходы на квалифицированное образование будут равны нулю, и у него не будет кредита на образование. Следовательно, налоговые обязательства Билла после вычета кредитов составят 2 506 долларов.

Пример 3 – Стипендия частично включается в доход.

Факты те же, что и в Пример 2 – Стипендия исключена из дохода .Если, в отличие от Пример 2 , Билл включает 4000 долларов стипендии в доход, будет считаться, что он применил эту сумму на оплату проживания и питания. Оставшиеся 1600 долларов из стипендии 5600 долларов сократят его расходы на квалифицированное образование, а его скорректированные расходы на квалифицированное образование составят 4000 долларов. AGI и MAGI Билла увеличатся до 38 900 долларов, его налогооблагаемый доход увеличится до 26 500 долларов, а его налоговые обязательства до вычета кредитов увеличатся до 2 986 долларов. Основываясь на его скорректированных расходах на квалифицированное образование в размере 4000 долларов, Билл сможет претендовать на американский кредит в размере 2500 долларов, а его налоговые обязательства после вычета кредитов составят 486 долларов (2 986 – 2500 долларов).

Пример 4 – Стипендия, применяемая высшей средней школой для оплаты обучения.

Факты те же, что и в Пример 3 – Стипендия частично включается в доход , за исключением того, что стипендия в размере 5600 долларов выплачивается непосредственно местному колледжу. Тот факт, что местный колледж применяет стипендию к оплате обучения Билла и связанных с ним сборов, не мешает Биллу включить в доход 4000 долларов стипендии. Как и в примере , пример 3 , при этом будет считаться, что он потратил 4000 долларов на оплату проживания и питания.Билл сможет претендовать на получение американского альтернативного кредита в размере 2500 долларов, а его налоговые обязательства после получения кредита составят 486 долларов.

Пример 5 – Учащийся с ребенком-иждивенцем.

Джейн Доу, 28 лет, не замужем, поступила на полный рабочий день на первый курс местного технического колледжа, чтобы получить сертификат компьютерного техника. Это был ее первый год послешкольного образования. В течение 2020 года она заплатила 6000 долларов на квалифицированное образование. Она и колледж соответствуют всем требованиям для получения американского кредита возможности.У Джейн есть ребенок-иждивенец в возрасте 10 лет, который соответствует требованиям для получения кредита на заработанный доход (EIC) и налогового кредита на ребенка. Заработная плата Джейн составляет 20 000 долларов. Джейн не удерживала подоходный налог с этой заработной платы и не имеет другого дохода или корректировок. Джейн была присуждена стипендия в размере 5 500 долларов. Согласно условиям ее стипендии, она может быть использована для оплаты обучения и любых расходов на проживание, включая аренду. Джейн заплатила 10 000 долларов на проживание в 2020 году.

Если Джейн исключит всю стипендию из дохода , будет считаться, что она применила всю стипендию для оплаты расходов на соответствующее образование.Ее AGI и MAGI будут стоить 20 000 долларов. Ее налоговые обязательства до вычета кредитов составят 136 долларов. Расходы на ее квалифицированное образование будут сокращены до 500 долларов. Она сможет получить кредит в размере 336 долларов США (200 долларов с возмещением и 136 долларов без возмещения), дополнительный налоговый кредит на детей в размере 1400 долларов и кредит на заработанный доход в размере 3 473 долларов США. В общей сложности она сможет получить возврат налога в размере 5073 доллара.

Если Джейн включает всю стипендию в доход , будет считаться, что она применила всю стипендию для оплаты расходов на проживание.Ее расходы на квалифицированное образование составят 6000 долларов, а ее AGI и MAGI – 25 500 долларов. Ее налоговые обязательства до вычета кредитов составят 688 долларов. Она сможет получить американский кредит на 1 688 долларов (1 000 долларов с возвратом и 688 долларов без возмещения), дополнительный налоговый кредит на 1400 долларов на ребенка и 2594 доллара на заработанный доход. В общей сложности она сможет получить возмещение налога в размере 4 994 доллара.

Если Джейн включает 3500 долларов стипендии в доход , будет считаться, что она применила 3500 долларов стипендии для оплаты расходов на проживание и 2000 долларов на оплату квалифицированных расходов на образование.Ее расходы на квалифицированное образование составят 4000 долларов, а ее AGI и MAGI – 23 500 долларов. Ее налоговые обязательства до вычета кредита составят 488 долларов. Она сможет получить американский кредит в размере 1 488 долларов (1 000 долларов с возвратом и 488 долларов без возмещения), дополнительный налоговый кредит на 1 400 долларов на ребенка и 2 913 долларов на заработанный доход. В общей сложности она сможет получить возврат налога в размере 5 313 ​​долларов.

Если Джейн включает 1500 долларов стипендии в доход , будет считаться, что она применила 1500 долларов стипендии для оплаты расходов на проживание и 4000 долларов на оплату квалифицированных расходов на образование.Ее расходы на квалифицированное образование составят 2000 долларов, а ее AGI и MAGI – 21 500 долларов. Ее налоговые обязательства до вычета кредита составят 286 долларов. Она сможет получить кредит в размере 1086 долларов США (800 долларов с возвратом и 286 долларов без возмещения), дополнительный налоговый кредит на ребенка в размере 1400 долларов и кредит на заработанный доход в размере 3233 долларов. В общей сложности она сможет получить возврат налога в размере 5 433 доллара. Это самый высокий возврат налога среди этих сценариев.

Примечание.

Получите ли вы выгоду от применения стипендии или стипендии к неквалифицированным расходам, будет зависеть от суммы квалифицированных расходов студента на образование, суммы стипендии или стипендии, а также от того, может ли стипендия или стипендия (по ее условиям) быть используется на неквалифицированные расходы.Любые льготы также будут зависеть от предельных налоговых ставок студента на федеральном уровне и уровне штата, а также от любых федеральных налоговых льгот и налоговых вычетов штата, на которые претендует студент. Прежде чем принять решение, посмотрите на общую сумму ваших налоговых возмещений или налогов из федерального бюджета и штата, а также, если студент является вашим иждивенцем, налоговые возмещения студента или причитающиеся налоги. Например, если вы студент и также претендуете на EIC, решение применить стипендию или стипендию к неквалифицированным расходам, включив эту сумму в свой доход, может принести вам пользу, если увеличение вашего американского альтернативного кредита больше, чем уменьшение до ваш EIC.

МСФО 1 – Первое применение международных стандартов финансовой отчетности

История МСФО 1

Дата Развитие Комментарии
сентябрь 2001 Проект добавлен в повестку дня Совета по МСФО История проекта
31 июля 2002 Предварительный проект ED 1 Первое применение МСФО опубликовано Срок подачи комментариев 31 октября 2002 г.
июнь 2003 МСФО 1 Первое применение МСФО выпущено Действительно для первой финансовой отчетности по МСФО за период, начинающийся 1 января 2004 г. или после этой даты.
30 июня 2005 г. Поправки Поправки к МСФО 1 «Первое применение международных стандартов финансовой отчетности» и МСФО 6 «Разведка и оценка минеральных ресурсов» (дополнительная информация) Незначительная поправка, разъясняющая, что исключение в отношении МСФО 6 применяется к признанию и оценке требований МСФО 6, а также к требованиям к раскрытию информации.
22 мая 2008 г. Поправки к МСФО (IFRS) 1 и МСФО (IAS) 27 – Стоимость инвестиций в дочернюю, совместно контролируемую или ассоциированную компанию Действительно для годовых периодов, начинающихся 1 января 2009 г. или после этой даты
24 ноября 2008 г. Выпущена реструктурированная версия МСФО (IFRS) 1 Действует, если первая финансовая отчетность предприятия по МСФО составлена ​​за период, начинающийся 1 июля 2009 г. или после этой даты.
23 июля 2009 г. Изменено Дополнительные исключения для компаний, впервые применяющих МСФО (Поправки к МСФО 1) (нефтегазовые активы, аренда).Щелкните для получения дополнительной информации. Действительно для годовых периодов, начинающихся 1 января 2010 г. или после этой даты
29 января 2010 г. Изменено Ограниченное освобождение от раскрытия сравнительной информации в соответствии с МСФО 7 для компаний, впервые применяющих МСФО (Поправка к МСФО 1) . Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 июля 2010 г. или после этой даты
6 мая 2010 Внесены поправки в статью «Усовершенствования МСФО» (изменения в учетной политике, основа переоценки по условной первоначальной стоимости, тарифное регулирование) Действительно для годовых периодов, начинающихся 1 июля 2011 г. или после этой даты
20 декабря 2010 Поправка Сильная гиперинфляция и отмена фиксированных дат для компаний, впервые применяющих МСФО (Поправка к МСФО 1) .Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся с
или после 1 июля 2011 г.
13 марта 2012 Изменено Государственными займами (Поправки к МСФО 1). Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2013 г. или после этой даты
17 мая 2012 С поправками Ежегодные улучшения, цикл 2009-2011 гг. (повторное применение, затраты по займам). Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2013 г. или после этой даты
12 декабря 2013 Изменено Ежегодными усовершенствованиями МСФО, период 2011–2013 гг., Цикл (значение действующих МСФО).Щелкните для получения дополнительной информации Поправка только к основанию для выводов
8 декабря 2016 Изменено Ежегодными усовершенствованиями стандартов МСФО, 2014–2016, цикл (исключение краткосрочных исключений для компаний, впервые применяющих МСФО). Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2018 г. или после этой даты
14 мая 2020 Изменено Ежегодными улучшениями стандартов МСФО, 2018–2020 гг. (дочерняя компания, впервые применяющая МСФО).Щелкните для получения дополнительной информации Действительно для годовых периодов, начинающихся 1 января 2022 г. или после этой даты

Примечание. Приведенное выше краткое изложение не содержит подробностей о последующих поправках, внесенных в результате других проектов.

Связанные интерпретации

  • МСФО 1 заменяет ПКИ-8 Первое применение МСБУ в качестве основной основы бухгалтерского учета

Изменения на рассмотрении

Руководство «Делойта» по МСФО 1 (ноябрь 2009 г.)

В ноябре 2009 года глобальный офис «Делойта» по МСФО опубликовал пересмотренное Руководство по применению МСФО 1 международных стандартов финансовой отчетности.Руководство было впервые опубликовано в 2004 году с целью предоставить лицам, впервые применяющим МСФО, полезную информацию для применения МСФО 1. Это второе издание преследует ту же цель. Мы обновили содержание, чтобы отразить уроки, извлеченные из первой крупной волны принятия МСФО в 2005 году, а также из изменений в МСФО 1 с 2004 года. Мы структурировали руководство, чтобы предоставить пользователям доступное справочное руководство:

  • Краткое содержание объясняет наиболее важные особенности МСФО (IFRS) 1;
  • Раздел 2 содержит обзор требований Стандарта;
  • Разделы 3 и 4 охватывают конкретные исключения и исключения из общего принципа ретроспективного применения МСФО (IFRS) 1, уделяя особое внимание ключевым вопросам внедрения;
  • Раздел 5 касается других компонентов финансовой отчетности, реализация которых часто возникает на практике;
  • Раздел 6 устанавливает вопросы и ответы, касающиеся конкретных шаблонов фактов, с которыми пользователи могут столкнуться на практике; и
  • В разделе 7 обсуждаются некоторые практические решения по внедрению, с которыми сталкиваются новички.

Нажмите, чтобы загрузить «Руководство Делойта» по МСФО 1 (PDF 435k)

Краткое изложение МСФО 1

Цель

МСФО 1 Первое применение международных стандартов финансовой отчетности устанавливает процедуры, которым должна следовать организация при первом применении МСФО в качестве основы для подготовки своей финансовой отчетности общего назначения.

Примечание: организация, которая ведет деятельность с регулируемым тарифом и признала суммы в своей предыдущей финансовой отчетности по ОПБУ, которые соответствуют определению «остатков по счету отложенных тарифных разниц» (иногда называемых «регулирующие активы» и «регулирующие обязательства»), может дополнительно применять МСФО. 14 Счета отложенных тарифных разниц в дополнение к МСФО (IFRS) 1.Организация, решившая применить МСФО 14 в своей первой финансовой отчетности по МСФО, должна продолжать применять его в последующей финансовой отчетности.

Определение первого усыновления

Организация, впервые применяющая МСФО, – это организация, которая впервые делает четкое и безоговорочное заявление о том, что ее финансовая отчетность общего назначения соответствует МСФО. [МСФО 1.3]

Организация может быть организацией, впервые применяющей МСФО, если в предыдущем году она подготовила финансовую отчетность по МСФО для внутреннего использования руководством, при условии, что эта финансовая отчетность по МСФО не была предоставлена ​​владельцам или внешним сторонам, таким как инвесторы или кредиторы.Если комплект финансовой отчетности по МСФО по какой-либо причине был предоставлен владельцам или внешним сторонам в предыдущем году, то предприятие уже будет считаться применяющим МСФО, и МСФО 1 не применяется. [МСФО 1.3]

Предприятие также может быть предприятием, впервые применяющим МСФО, если в предыдущем году его финансовая отчетность: [МСФО (IFRS) 1.3]

  • заявили о соответствии некоторым, но не всем МСФО, или
  • включал только сверку выбранных цифр из предыдущих ОПБУ и МСФО.(Предыдущие ОПБУ означают ОПБУ, которым организация следовала непосредственно перед переходом на МСФО.)

Однако организация не является организацией, впервые применяющей МСФО, если в предшествующем году в ее финансовой отчетности утверждалось:

  • Соблюдение МСФО, даже если аудиторское заключение содержало оговорку в отношении соответствия МСФО.
  • Соответствие предыдущим ОПБУ и МСФО.

Организация, которая применяла МСФО в предыдущем отчетном периоде, но последняя годовая финансовая отчетность которой не содержала явного и безоговорочного заявления о соответствии МСФО, может выбрать:

  • применять требования МСФО (IFRS) 1 (включая различные разрешенные исключения для полного ретроспективного применения), или
  • ретроспективно применяет МСФО в соответствии с МСФО 8 «Учетная политика, изменения в бухгалтерских оценках и ошибки» , как если бы он никогда не прекращал применять МСФО.[МСФО (IFRS) 1.4A]

Обзор для компании, которая впервые применяет МСФО в своей годовой финансовой отчетности за год, закончившийся 31 декабря 2014 года

Учетная политика

Выберите учетную политику на основе МСФО, вступивших в силу 31 декабря 2014 года.

Отчетные периоды по МСФО

Подготовьте финансовую отчетность как минимум за 2014 и 2013 годы и начальный отчет о финансовом положении (по состоянию на 1 января 2013 года или на начало первого периода, за который представляется полная сравнительная финансовая отчетность, если раньше), применяя МСФО, вступившие в силу 31 декабря 2014 года.[МСФО (IFRS) 1.7]

  • Поскольку МСФО (IAS) 1 требует, чтобы была представлена ​​сравнительная финансовая информация за предыдущий период как минимум за один год, начальный отчет о финансовом положении будет 1 января 2013 года, если не раньше. Это означает, что первая финансовая отчетность предприятия должна включать как минимум: [МСФО (IFRS) 1.21]
    • три отчета о финансовом положении
    • два отчета о прибыли или убытке и прочем совокупном доходе
    • два отдельных отчета о прибылях и убытках (если представлены)
    • два отчета о движении денежных средств
    • два отчета об изменениях в капитале и
    • примечания, включая сравнительную информацию
  • Если 31 декабря 2014 года организация, применяющая МСФО, представляет отдельные финансовые данные (но не полную финансовую отчетность) на основе МСФО за периоды до 2013 года в дополнение к полной финансовой отчетности за 2014 и 2013 годы, это не меняет того факта, что его вступительный отчет по МСФО финансового положения на 1 января 2013 года.

Корректировки, необходимые для перехода от ранее применявшихся ОПБУ к МСФО при первом применении

Прекращение признания некоторых активов и обязательств, применявшихся ранее в соответствии с ОПБУ

Предприятие должно исключить активы и обязательства, принятые ранее в соответствии с ОПБУ, из начального отчета о финансовом положении, если они не соответствуют критериям признания согласно МСФО. [МСФО 1.10 (b)] Например:

  • МСФО (IAS) 38 не разрешает признавать в качестве нематериальных активов расходы по любому из следующего:
    • исследования
    • затраты на запуск, подготовку к работе и открытие
    • обучение
    • реклама и продвижение
    • переезд и переезд
    Если в соответствии с предыдущими ОПБУ организации они признавались как активы, они исключаются из вступительного отчета о финансовом положении по МСФО
  • .
  • Если предыдущие ОПБУ компании допускали начисление обязательств по «общим резервам», реструктуризации, будущим операционным убыткам или капитальному ремонту, которые не соответствуют условиям признания в качестве резерва в соответствии с МСФО (IAS) 37, они исключаются во вступительном отчете по МСФО. финансовое положение
  • Если предыдущие ОПБУ компании допускали признание условных активов, как это определено в МСФО (IAS) 37.10, они исключаются во вступительном отчете о финансовом положении по МСФО
  • .

Признание некоторых активов и обязательств, не признанных согласно ранее применявшимся ОПБУ

И наоборот, предприятие должно признать все активы и обязательства, которые должны признаваться согласно МСФО, даже если они никогда не признавались согласно ранее применявшимся ОПБУ. [МСФО 1.10 (а)] Например:

  • МСФО (IAS) 39 требует признания всех производных финансовых активов и обязательств, включая встроенные производные инструменты.Они не были признаны многими местными ОПБУ.
  • МСФО (IAS) 19 требует, чтобы работодатель признавал обязательство, когда работник оказал услугу в обмен на вознаграждения, которые будут выплачены в будущем. Это не только выплаты по окончании трудовой деятельности (например, пенсионные планы), но и обязательства по медицинскому страхованию и страхованию жизни, отпускам, выходным пособиям и отсроченной компенсации. В случае «чрезмерно профинансированных» планов с установленными выплатами это будет актив плана.
  • МСФО (IAS) 37 требует признания резервов в качестве обязательств.Примеры могут включать обязательства организации по реструктуризации, обременительные контракты, вывод из эксплуатации, реабилитацию, восстановление площадки, гарантии, гарантии и судебные разбирательства.
  • Отложенные налоговые активы и обязательства будут признаны в соответствии с МСФО 12.

Реклассификация

Предприятие должно реклассифицировать статьи вступительного отчета о финансовом положении согласно ранее применявшимся ОПБУ в соответствующую классификацию МСФО. [МСФО 1.10 (c)] Примеры:

  • МСФО (IAS) 10 не разрешает классифицировать дивиденды, объявленные или предложенные после даты отчета о финансовом положении, как обязательства на дату отчета о финансовом положении.Если такое обязательство было признано согласно ранее применявшимся ОПБУ, оно было бы сторнировано во вступительном отчете о финансовом положении по МСФО.
  • Если согласно предыдущим ОПБУ компании выкупленные собственные акции (собственные акции компании, которые она приобрела) отражались как актив, они были бы реклассифицированы как компонент капитала согласно МСФО.
  • Объекты, классифицируемые как идентифицируемые нематериальные активы при объединении бизнеса, учитываемом согласно ранее применявшимся ОПБУ, могут потребовать реклассификации в качестве гудвила согласно МСФО (IFRS) 3, поскольку они не соответствуют определению нематериального актива согласно МСФО (IAS) 38.Обратное также может быть верным в некоторых случаях.
  • МСФО (IAS) 32 содержит принципы классификации статей как финансовых обязательств или капитала. Таким образом, подлежащие обязательному выкупу привилегированные акции, которые могли быть классифицированы как капитал согласно ранее применявшимся ОПБУ, будут реклассифицированы как обязательства во вступительном отчете о финансовом положении по МСФО.
    Обратите внимание, что МСФО (IFRS) 1 делает исключение из положений МСФО (IAS) 32 о «раздельном учете». Если компонент обязательства по составному финансовому инструменту больше не является непогашенным на дату вступительного отчета о финансовом положении по МСФО, организация не требуется. реклассифицировать из нераспределенной прибыли и в прочий капитал первоначальный компонент капитала составного инструмента.
  • Принцип реклассификации будет применяться для определения отчетных сегментов согласно МСФО 8.
  • Некоторые взаимозачеты (взаимозачет) активов и обязательств или статей доходов и расходов, которые были приемлемы в соответствии с предыдущими ОПБУ, могут больше не быть приемлемыми в соответствии с МСФО.

Измерение

Общий принцип оценки – есть несколько существенных исключений, указанных ниже – заключается в применении эффективных МСФО для оценки всех признанных активов и обязательств.[МСФО 1.10 (d)]

Как признать корректировки, необходимые для перехода от ранее применявшихся ОПБУ к МСФО

Корректировки, необходимые для перехода от ранее применявшихся ОПБУ к МСФО на дату перехода, должны признаваться непосредственно в составе нераспределенной прибыли или, при необходимости, другой категории капитала на дату перехода на МСФО. [МСФО 1.11]

Оценки

При ретроспективной подготовке оценок по МСФО на дату перехода на МСФО предприятие должно использовать исходные данные и допущения, которые использовались для определения оценок согласно предыдущим ОПБУ на эту дату (после корректировок для отражения любых различий в учетной политике).Предприятию не разрешается использовать информацию, которая стала доступной только после того, как были сделаны предыдущие оценки GAAP, кроме как для исправления ошибки. [МСФО (IFRS) 1.14]

Изменения в раскрытии информации

Для многих компаний будут добавлены новые области раскрытия информации, которые не требовались согласно предыдущим ОПБУ (возможно, сегментная информация, прибыль на акцию, прекращаемые операции, непредвиденные обстоятельства и справедливая стоимость всех финансовых инструментов) и раскрытие информации, которое требовалось в соответствии с предыдущими ОПБУ будут расширены (возможно, раскрытие информации о связанных сторонах).

Раскрытие отдельных финансовых данных за периоды до первого отчета о финансовом положении по МСФО

Если организация, впервые применяющая МСФО, хочет раскрыть выбранную финансовую информацию за периоды, предшествующие дате вступительного отчета о финансовом положении по МСФО, нет необходимости приводить эту информацию в соответствие с МСФО. Приведение этой ранее выбранной финансовой информации в соответствие с МСФО необязательно. [IFRS 1.22]

Если организация решает представить ранее выбранную финансовую информацию на основе своих прежних ОПБУ, а не МСФО, она должна четко обозначить эту более раннюю информацию как не соответствующую МСФО и, кроме того, раскрыть характер основных корректировок, которые могут повлиять на это. информация соответствует МСФО.Последнее раскрытие информации носит описательный характер и не обязательно выражается количественно. [МСФО (IFRS) 1.22]

Раскрытие информации в финансовой отчетности организации, впервые применяющей МСФО

МСФО (IFRS) 1 требует раскрытия информации, объясняющей, как переход от ранее применявшихся ОПБУ к МСФО повлиял на финансовое положение, финансовые результаты и денежные потоки предприятия. [МСФО 1.23] Сюда входят:

  1. сверки капитала, отраженного в соответствии с предыдущими ОПБУ, с капиталом по МСФО как (а) на дату перехода на МСФО, так и (б) на конец последнего годового периода, представленного в соответствии с предыдущими ОПБУ.[МСФО 1.24 (a)] (Для организации, впервые применяющей МСФО в своей финансовой отчетности на 31 декабря 2014 года, выверка будет производиться по состоянию на 1 января 2013 года и 31 декабря 2013 года.)
  2. сверки общего совокупного дохода за последний годовой период, представленного согласно предыдущим ОПБУ, с общим совокупным доходом согласно МСФО за тот же период [МСФО 1.24 (b)]
  3. объяснение существенных корректировок, которые были внесены при первом применении МСФО в отчет о финансовом положении, отчет о совокупном доходе и отчет о движении денежных средств (последние, если они представлены в соответствии с ранее применявшимися ОПБУ) [МСФО 1.25]
  4. если ошибки в финансовой отчетности по предыдущим ОПБУ были обнаружены в ходе перехода на МСФО, они должны быть раскрыты отдельно [МСФО 1.26]
  5. , если предприятие признало или восстановило убытки от обесценения при подготовке вступительного отчета о финансовом положении по МСФО, они должны быть раскрыты [МСФО 1.24 (c)].
  6. соответствующие объяснения, если организация решила применить какие-либо конкретные исключения в отношении признания и оценки, разрешенные в соответствии с МСФО (IFRS) 1 – например, если она использовала справедливую стоимость в качестве условной первоначальной стоимости

Раскрытие информации в промежуточной финансовой отчетности

Если организация собирается впервые применять МСФО в своей годовой финансовой отчетности за год, закончившийся 31 декабря 2014 года, определенная информация требуется в ее промежуточной финансовой отчетности до отчетности за 31 декабря 2014 года, но только в том случае, если эта промежуточная финансовая отчетность должны соответствовать требованиям МСФО (IAS) 34 «Промежуточная финансовая отчетность» .Пояснительная информация и сверка требуются в промежуточном отчете, который непосредственно предшествует первому комплекту годовой финансовой отчетности по МСФО. Информация включает сверку между МСФО и предыдущими ОПБУ. [МСФО 1.32]

Исключения из ретроспективного применения других МСФО

До 1 января 2010 г. существовало три исключения из общего принципа ретроспективного применения. 23 июля 2009 года в МСФО 1 были внесены поправки, вступающие в силу с 1 января 2010 года, с целью добавления двух дополнительных исключений с целью дальнейшего упрощения перехода на МСФО для компаний, впервые применяющих МСФО.Пятью исключениями являются: [МСФО 1. Приложение B]

IAS 39 – Прекращение признания финансовых инструментов

Организация, впервые применяющая МСФО, должна применять требования о прекращении признания, содержащиеся в МСФО (IAS) 39, перспективно для операций, совершаемых 1 января 2004 г. или после этой даты. Однако предприятие может применять требования о прекращении признания ретроспективно при условии, что необходимая информация была получена на момент первоначального учета таких операций. сделки. [МСФО 1.B2-3]

IAS 39 – Учет хеджирования

Общее правило заключается в том, что предприятие не должно отражать в своем вступительном отчете о финансовом положении по МСФО отношения хеджирования, которые не подходят для учета хеджирования в соответствии с МСФО (IAS) 39.Однако, если организация обозначила чистую позицию как объект хеджирования в соответствии с предыдущими ОПБУ, она может обозначить отдельную статью в этой чистой позиции как объект хеджирования в соответствии с МСФО, при условии, что она сделает это не позднее даты перехода. к МСФО. [МСФО 1.B5]

Примечание. Измененные требования применяются, когда организация применяет МСФО (IFRS) 9 «Финансовые инструменты» (2013).

IAS 27 – Неконтролирующая доля участия

МСФО 1.B7 перечисляет особые требования МСФО 10 Консолидированная финансовая отчетность , которые должны применяться перспективно.

Нефтегазовые активы полной стоимости

Организации, использующие метод полной стоимости, могут выбрать освобождение от ретроспективного применения МСФО для нефтегазовых активов. Организации, выбравшие это исключение, будут использовать балансовую стоимость согласно старым ОПБУ в качестве условной стоимости своих нефтегазовых активов на дату первого применения МСФО.

Определение наличия в соглашении аренды

Если организация, впервые применяющая МСФО, с договором аренды, провела такое же определение наличия в соглашении аренды в соответствии с ранее применявшимися ОПБУ, как того требует IFRIC 4 «Определение наличия в соглашении аренды» , но на другую дату чем требуется IFRIC 4, поправки освобождают компанию от необходимости применять IFRIC 4 при применении МСФО.

Необязательные исключения из основного принципа измерения в МСФО (IFRS) 1

Существуют некоторые дополнительные необязательные исключения из общих принципов пересчета и оценки, изложенных выше. Следующие исключения индивидуально не обязательны. Они относятся к:

  • объединений бизнеса [МСФО 1. Приложение C]
  • и ряд других [МСФО 1. Приложение D]:
    • операций по выплатам на основе акций
    • договоров страхования
    • справедливая стоимость, предыдущая балансовая стоимость или переоценка по условной стоимости
    • аренда
    • кумулятивная курсовая разница
    • инвестиции в дочерние, совместно контролируемые, ассоциированные и совместные предприятия
    • активы и обязательства дочерних, ассоциированных и совместных предприятий
    • сложные финансовые инструменты
    • обозначение ранее признанных финансовых инструментов
    • оценка справедливой стоимости финансовых активов или финансовых обязательств при первоначальном признании
    • Обязательства по выводу из эксплуатации, включенные в стоимость основных средств
    • финансовые активы или нематериальные активы, учитываемые в соответствии с IFRIC 12 Концессионные соглашения о предоставлении услуг
    • затраты по займам
    • передача активов от клиентов
    • Погашение финансовых обязательств долевыми инструментами
    • тяжелая гиперинфляция
    • совместная деятельность
    • затраты на вскрышные работы на этапе производства карьера

Некоторые, но не все, описаны ниже.

Объединения бизнеса, произошедшие до даты вступительного отчета о финансовом положении

МСФО (IFRS) 1 включает Приложение C, объясняющее, как организация, впервые применяющая МСФО, должна учитывать объединения бизнеса, произошедшие до перехода на МСФО.

Организация может сохранить первоначальный учет по предыдущим ОПБУ, то есть не пересчитывать:

  • предыдущие слияния или списание деловой репутации из резервов
  • балансовая стоимость активов и обязательств, признанных на дату приобретения или слияния, или
  • как первоначально определялась деловая репутация (не корректировать распределение покупной цены при приобретении)

Однако при желании организация может пересчитать все объединения бизнеса, начиная с даты, которую она выбирает до даты вступительного отчета о финансовом положении.

Во всех случаях предприятие должно провести первоначальный тест на обесценение в соответствии с МСФО (IAS) 36 любого оставшегося гудвила во вступительном отчете о финансовом положении по МСФО после реклассификации, при необходимости, нематериальных активов согласно предыдущим ОПБУ в гудвил.

Исключение для объединения бизнеса также применяется к приобретению инвестиций в ассоциированные компании, долей участия в совместных предприятиях и долей участия в совместной операции, когда операция представляет собой бизнес.

Предполагаемая стоимость

Активы, учитываемые по первоначальной стоимости (например,грамм. основные средства) могут быть оценены по справедливой стоимости на дату перехода на МСФО. Справедливая стоимость становится «условной стоимостью» в будущем согласно модели затрат по МСФО. Предполагаемая стоимость – это сумма, которая используется в качестве заменителя стоимости или амортизированной стоимости на заданную дату. [МСФО 1.D6]

Если до даты своего первого отчета о финансовом положении по МСФО предприятие переоценило любой из этих активов в соответствии со своими предыдущими ОПБУ либо до справедливой стоимости, либо до стоимости, скорректированной с учетом индекса цен, эта переоцененная сумма согласно предыдущим ОПБУ на дату переоценка может стать условной стоимостью актива согласно МСФО.[МСФО 1.D6]

Если до даты своего первого отчета о финансовом положении по МСФО предприятие произвело единовременную переоценку активов или обязательств по справедливой стоимости в связи с приватизацией или первичным публичным размещением акций, и переоцененная сумма стала условной первоначальной стоимостью в соответствии с предыдущим Согласно GAAP, эта сумма будет по-прежнему считаться расходами после первоначального применения МСФО. [МСФО 1.D8]

Этот вариант применяется к нематериальным активам, только если существует активный рынок. [МСФО 1.D7]

Если балансовая стоимость основных средств или нематериальных активов, которые используются в деятельности с регулируемым тарифом, включает суммы согласно ранее применявшимся ОПБУ, которые не соответствуют критериям капитализации в соответствии с МСФО, организация, впервые применяющая МСФО, может решить использовать предыдущие ОПБУ. балансовая стоимость таких статей в качестве условной стоимости при первоначальном применении МСФО.[МСФО 1.D8B]

Правомочные организации, на которые распространяется тарифное регулирование, могут также дополнительно применить МСФО 14 Счета отложенных тарифных разниц при переходе на МСФО и в последующей финансовой отчетности.

МСФО (IAS) 19 – Вознаграждения работникам: актуарные прибыли и убытки

Предприятие может принять решение о признании всех накопленных актуарных прибылей и убытков для всех планов с установленными выплатами на дату вступительного отчета о финансовом положении по МСФО (то есть обнулить любой коридор, признанный согласно ранее применявшимся ОПБУ), даже если оно решит использовать МСФО. 19 Коридорный подход для актуарных прибылей и убытков, возникающих после первого применения МСФО.Если организация, впервые применяющая МСФО, использует это исключение, она должна применить его ко всем планам. [МСФО 1.D10]

Примечание. Это освобождение недоступно, если применяется МСФО (IAS) 19 «Вознаграждения работникам» (2011). МСФО (IAS) 19 (2011 г.) вступает в силу для годовых отчетных периодов, начинающихся 1 января 2013 г. или после этой даты.

IAS 21 – Накопленные резервы на переводы

Предприятие может принять решение признать все корректировки пересчета, возникающие при пересчете финансовой отчетности иностранных компаний, в составе накопленной прибыли или убытка на дату вступительного отчета о финансовом положении по МСФО (то есть переустановить резерв пересчета, включенный в капитал согласно ранее применявшимся ОПБУ, на нуль).Если предприятие выберет это исключение, прибыль или убыток от последующего выбытия иностранного предприятия будут корректироваться только за счет накопленных корректировок перевода, возникающих после даты вступительного отчета о финансовом положении по МСФО. [МСФО 1.D13]

IAS 27 – Инвестиции в отдельную финансовую отчетность

В мае 2008 года Совет по МСФО внес поправки в стандарт, изменив способ оценки стоимости инвестиций в отдельной финансовой отчетности при первом применении МСФО.Поправки к МСФО 1:

  • позволяет организациям, впервые применяющим МСФО, использовать «условную стоимость» либо справедливой стоимости, либо балансовой стоимости в соответствии с предыдущей практикой бухгалтерского учета для оценки первоначальной стоимости инвестиций в дочерние, совместно контролируемые и ассоциированные компании в отдельной финансовой отчетности
  • удалить определение метода затрат из МСФО (IAS) 27 и добавить требование о представлении дивидендов в качестве дохода в отдельной финансовой отчетности инвестора.
  • требуют, чтобы при создании новой материнской компании в ходе реорганизации новая материнская компания оценивала стоимость своих инвестиций в предыдущую материнскую компанию по балансовой стоимости своей доли в статьях капитала предыдущей материнской компании на дату реорганизации.

Активы и обязательства дочерних, ассоциированных и совместных предприятий: разные даты принятия МСФО инвестором и объектом инвестиций

Если дочернее предприятие впервые начинает применять МСФО (IFRS) позже, чем его материнское предприятие, МСФО (IFRS) 1 разрешает выбор между двумя базами оценки в отдельной финансовой отчетности дочернего предприятия.В этом случае дочерняя компания должна оценивать свои активы и обязательства как: [IFRS 1.D16]

  • балансовая стоимость, которая была бы включена в консолидированную финансовую отчетность материнской компании, исходя из даты перехода материнской компании на МСФО, если бы не были внесены корректировки в процедуры консолидации и влияние объединения бизнеса, в котором материнское предприятие приобрело дочернее предприятие или
  • балансовая стоимость, требуемая МСФО (IFRS) 1, на дату перехода дочерней компании на МСФО (IFRS)

Аналогичный выбор доступен для ассоциированной компании или совместного предприятия, которое впервые начинает применять МСФО (IFRS) позже, чем предприятие, которое имеет значительное влияние или совместный контроль над ним.[МСФО 1.D16]

Если материнское предприятие начинает применять МСФО впервые позже, чем его дочернее предприятие, материнское предприятие должно в своей консолидированной финансовой отчетности оценивать активы и обязательства дочернего предприятия по той же балансовой стоимости, что и в отдельной финансовой отчетности дочернего предприятия, после корректировки на корректировки консолидации и влияния объединения бизнеса, в котором материнское предприятие приобрело дочернее предприятие. Тот же подход применяется к ассоциированным компаниям и совместным предприятиям.[МСФО 1.D17]

Сертификация TOGAF®: как начать работу с индивидуальной сертификацией

Как я могу получить сертификат?

Сначала вам нужно выбрать уровень, на котором вы хотите учиться, а затем после периода обучения, посещения учебного курса или самостоятельного обучения сдать соответствующие экзамены. После сдачи экзаменов вам предлагается заключить лицензионное соглашение на товарный знак для завершения сертификации (см. Открытая групповая сертификация для людей: политика сертификации для программ на основе экзаменов).

В чем разница между аккредитованным и неаккредитованным обучением?

Аккредитованные поставщики учебных курсов подлежат оценке как самого курса, так и их персонала и организации. Кроме того, все аккредитованные инструкторы включают в стоимость курса экзамен либо на месте, как часть курса, либо ваучера на посещение государственного центра тестирования. Некоторые аккредитованные инструкторы также имеют разрешение на распространение официальных материалов TOGAF, таких как официальная копия стандарта в формате pdf вместе с материалами курса.

Какие есть сертификаты?

  • TOGAF 9 Foundation: обеспечивает подтверждение того, что кандидат получил знания терминологии, структуры и основных концепций TOGAF, а также понимает основные принципы архитектуры предприятия и стандарта TOGAF.
  • Сертификат TOGAF 9: обеспечивает подтверждение того, что в дополнение к знаниям и пониманию TOGAF 9 Foundation кандидат может анализировать и применять эти знания.

Как сертификаты соотносятся с экзаменами по Части 1 и Части 2?

Экзамены – это то, что вам нужно сдать, чтобы получить квалификацию сертификации.Существует ряд экзаменов, позволяющих получить сертификат TOGAF 9.

Каковы правила пересдачи, если я не сдам экзамен?

Кандидатам, не сдавшим экзамен, не разрешается пересдавать ЛЮБОЙ экзамен TOGAF повторно в течение одного (1) месяца. Результат, полученный до одного месяца, будет недействителен.

Какие у меня есть варианты, если я сертифицирован TOGAF 8?

Путь обновления истек. Лица, получившие сертификат TOGAF 8, могут получить сертификат TOGAF 9, как описано ниже.

Каковы пути обучения, чтобы получить сертификат TOGAF 9?

Пути к сертификации и применимым экзаменам показаны на схеме ниже:

Как я могу узнать о программе и экзаменах?

Во-первых, чтобы получить представление на высоком уровне, вам следует прочитать здесь таблицы данных для соответствующего уровня или пути сертификации, которую вы рассматриваете. Подробную информацию о программе см. На этой странице.

Есть три следующих экзамена:

  • TOGAF 9 Часть 1 – Проходной балл 55% (22 или более баллов из 40 возможных)

    Этот экзамен состоит из 40 вопросов в простом формате с несколькими вариантами ответов, охватывающих результаты обучения Уровня 1 (подробности см. В Требованиях соответствия).Каждый правильный ответ приносит одно очко.

  • TOGAF 9 Часть 2 – Успешный результат 60% (24 или более баллов из 40 возможных)

    Этот экзамен состоит из 8 сложных сценарных вопросов с градиентной оценкой. Этот экзамен является открытой книгой и охватывает все результаты обучения на Уровне 2. Правильный ответ оценивается в 5 баллов, второй лучший ответ – 3 балла, третий лучший ответ – 1 балл. Тот, кто отвлекает внимание, получает ноль баллов.

  • TOGAF 9 Combined Part 1 и 2 – это комбинированный экзамен TOGAF 9 Part 1 и Part 2 для кандидатов, которые хотят получить сертификат уровня 2 непосредственно за один экзамен.Он состоит из двух разделов с проходными баллами в соответствии с экзаменами TOGAF 9, часть 1 и 2, описанными выше. Каждый раздел должен быть пройден, чтобы получить общий проходной балл. Если вы не сдадите раздел, сертификация не будет присуждена, однако вам нужно будет только пересдать экзамен (-ы), соответствующий разделу (-ам), который не прошел.

Каковы требования для сдачи экзаменов?

В следующих разделах подробно описаны требования к участникам. Обратите внимание, что неподходящие кандидаты будут отстранены от экзамена, и взносы не будут возвращены.

TOGAF 9, часть 1, экзамен

Для сдачи TOGAF 9 Part 1 нет никаких предварительных условий. Таким образом, все кандидаты имеют право сдавать этот экзамен.

TOGAF 9 Часть 2 экзамен

Кандидат должен быть сертифицирован в TOGAF 9 Foundation или сдать экзамен TOGAF 9 Part 1 в тот же день в том же учреждении, у которого он сдавал экзамен Part 2.

Для кандидатов, не сдающих экзамен Часть 1 в той же сессии, кандидат должен иметь запись TOGAF 9 Foundation в Справочнике сертифицированных людей по адресу https: // togaf9-cert.opengroup.org/certified-individuals или сдали хотя бы часть 1 комбинированного экзамена.

Кандидаты обязаны предоставить свой персональный код подтверждения провайдеру ATTC, если они установили конфиденциальную запись в своем справочнике.

TOGAF 9, экзамен, часть 1 и 2

Для сдачи комбинированного экзамена TOGAF 9, части 1 и 2 нет предварительных условий. Таким образом, любой кандидат имеет право сдавать этот экзамен.

В чем разница между комбинированным экзаменом по Части 1 и Части 2 и раздельной сдачей экзаменов?

Комбинированный экзамен по Части 1 и Части 2 предназначен для кандидатов, которые хотят пройти сертификацию TOGAF 9 без промежуточного этапа TOGAF 9 Foundation, и которые хотят сдать оба экзамена за одну экзаменационную сессию.Если вы сдадите экзамены отдельно и сдадите только часть 1, вы получите TOGAF 9 Foundation. Если вы сдадите комбинированный экзамен и не сдадите какой-либо раздел, вам нужно будет повторно сдать его (-ы), прежде чем будет выдан сертификат.

Если я проиграю, могу ли я немедленно пересдать экзамен?

Нет, в политике сертификации есть минимальный период до повторной сдачи экзамена. В настоящее время это один месяц. Если вы повторно сдадите экзамен до этого срока, результат вашего теста будет аннулирован. Это относится ко всем экзаменам TOGAF 9 , поэтому, например, если вы не сдадите раздел 1 части комбинированного экзамена TOGAF 9, часть 1 и часть 2, вам все равно придется подождать не менее одного месяца, прежде чем сдавать экзамен по части 1, аналогично для Части 2.

Как мне найти учебный курс?

Вы можете найти доступный аккредитованный учебный курс, связавшись с поставщиком по ссылке для регистрации. Нажмите на название курса, и на подробной странице вы увидите веб-ссылку на компанию, которая предлагает курс. В рамках пакета прохождения квалификационного курса учебная организация может предложить условия для сдачи экзамена или может предоставить вам ваучеры для сдачи экзамена в авторизованном экзаменационном центре.

Есть ли материалы для самообучения?

Доступны два учебных пособия. Первый из них касается Фонда TOGAF 9. Второй – сопутствующий документ, охватывающий результаты обучения, выходящие за пределы уровня Foundation для получения сертификата TOGAF 9.

Как мне найти центр тестирования?

Если вы посещаете аккредитованный курс, то экзамен может быть проведен как часть курса (уточните у поставщика курса), в противном случае вы можете посетить центр тестирования.

Подробнее о сдаче экзамена

Могу ли я сдать экзамен онлайн?

Многие экзамены Open Group можно сдать через онлайн-контроль.Подробности смотрите здесь.

Сколько стоит сертификация?

Сертификация включена в стоимость экзамена. Стоимость сертификационных экзаменов зависит от валютных курсов в определенных странах и регионах (ссылка на стоимость экзамена). Стоимость сертификационных экзаменов может быть изменена. В некоторых странах и регионах могут взиматься дополнительные налоги. Свяжитесь с вашим центром регистрации на тестирование, чтобы узнать точную цену.

Что покрывают экзамены?

Подробную информацию см. В документе с требованиями соответствия.

Тематические области распределены так, чтобы в ключевых областях учебной программы было больше вопросов, например, в TOGAF 9, часть 1, рассматриваются четыре тематические области: этапы ADM, рекомендации и методы ADM, непрерывность предприятия и инструменты, а также управление архитектурой составляют 60 % вопросов.

Экзамен TOGAF 9, часть 1 охватывает одиннадцать тематических областей, а также количество вопросов по каждой области экзамена:

  1. Основные понятия (3 вопроса)
  2. Основные концепции (3 вопроса)
  3. Введение в ADM (3 вопроса)
  4. Континуум предприятия и инструменты (4 вопроса)
  5. Фазы ADM (9 вопросов)
  6. Рекомендации и методы ADM (6 вопросов)
  7. Управление архитектурой (4 вопроса)
  8. Архитектурные взгляды, точки зрения и заинтересованные стороны (2 вопроса)
  9. Строительные блоки (2 вопроса)
  10. Результаты ADM (2 вопроса)
  11. Эталонные модели TOGAF (2 вопроса)

Программа экзамена TOGAF 9 Часть 2 включает все результаты обучения.На экзамене представлены результаты обучения с использованием восьми сценариев и восьми вопросов.

Восемь вопросов взяты из следующих тематических областей:

  • Этапы ADM: создание проекта (предварительные этапы, A, управление требованиями)
  • Фазы ADM: определение архитектуры (фазы B, C, D)
  • Фазы ADM: планирование перехода (фазы E и F)
  • Фазы ADM: управление (фазы G и H)
  • Адаптация ADM
  • Архитектура Content Framework
  • Эталонные модели TOGAF
  • Структура возможностей архитектуры
.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
