На нулевом проводе напряжение: Почему на нулевом проводе появляется напряжение: откуда фаза на нуле

Содержание

Почему на нулевом проводе появляется напряжение: откуда фаза на нуле

Во время эксплуатации электроприборов иногда возникает ситуация, при которой они не работают или выходят из строя, причём происходит это одновременно во всей квартире.

Это указывает на проблемы с параметрами электросети и, в некоторых случаях, при проверке наличия напряжения индикатор показывает наличие напряжения на нулевой клемме в розетке. Это аварийная ситуация и для её устранения необходимо знать, почему на нулевом проводе появляется напряжение.

Почему индикатор показывает напряжение на нуле

Простейшим прибором, указывающим на наличие напряжения, является индикаторная отвёртка, показывающая потенциал между жалом прибора и землёй. При прикосновении щупа к элементу электропроводки, находящемуся под напряжением, загорается сигнальная лампочка. Чувствительность прибора зависит от конструкции индикатора:

  • неоновая лампа – от 90В;
  • светодиод или ЖК-дисплей – от 12В.

В обычной ситуации напряжение на нулевом проводе отсутствует или недостаточно для свечения индикаторной лампы. Если он горит, то возможны два варианта:

  • На нулевом проводе находится та же фаза, что и на фазном проводе. В этом случае при измерении напряжения в розетке вольтметр покажет отсутствие потенциала. Электроприборы работать не будут, но их желательно отключить до выяснения причины неисправности. Причина этого явления чаще всего в обрыве нейтрали и напряжение должно исчезнуть после отключения всех аппаратов от сети.
  • На нейтральной клемме имеется другая фаза. В этом случае напряжение в розетке или клеммах двухполюсного автомата значительно превышает 220В и может достигать 380В. Необходимо немедленно выключить вводной автоматический выключатель или все светильники и вынуть все вилки из розеток. Такая ситуация возникает при обрыве нейтрали или коротком замыкании между фазным и нулевым проводниками.

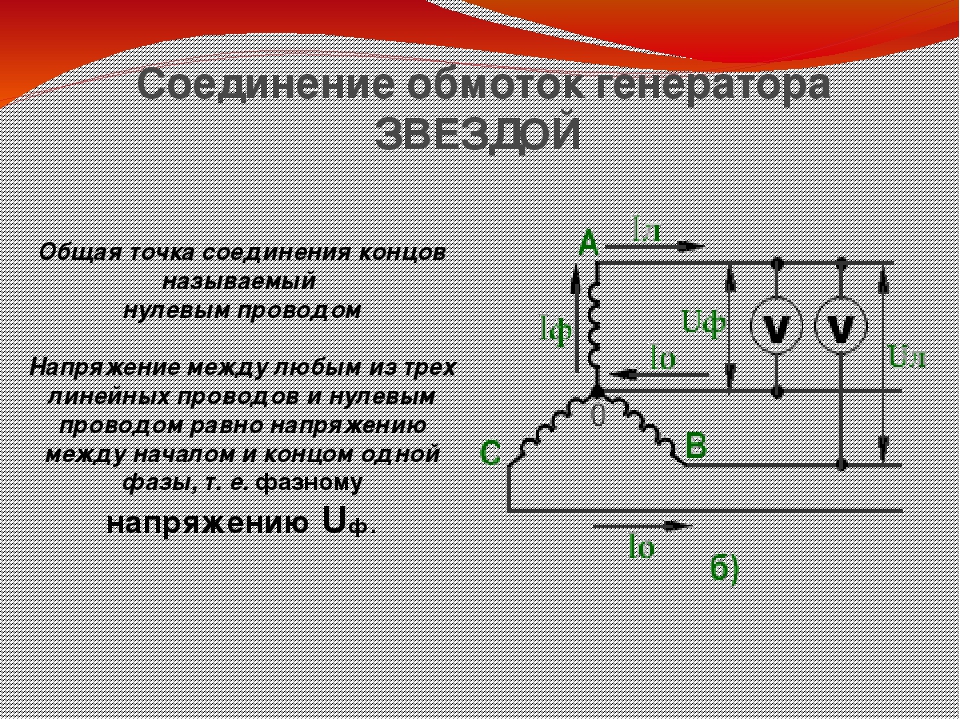

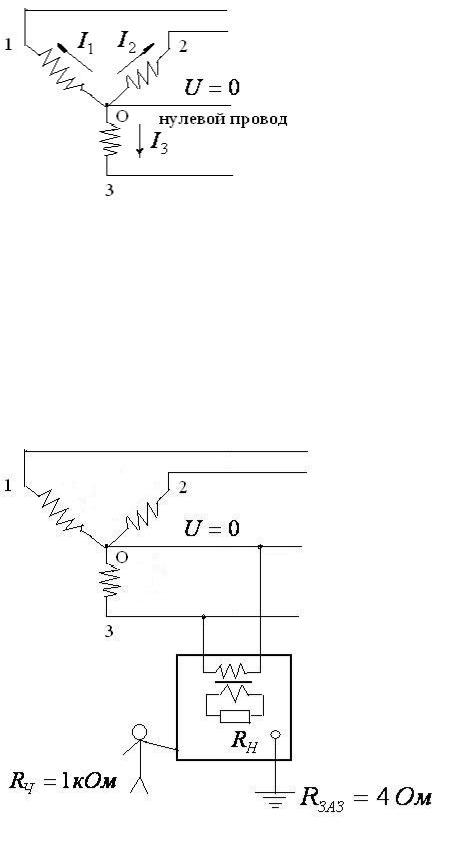

Зачем нужен нулевой провод

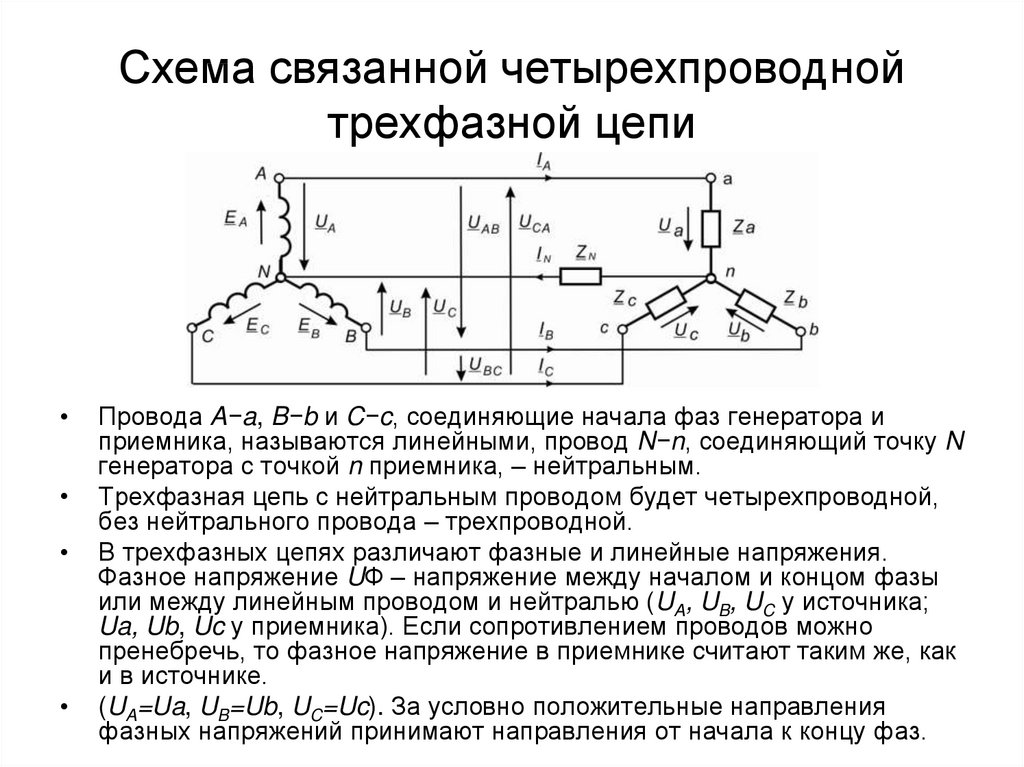

Электроснабжение жилых районов и большинства промышленных предприятий осуществляется при помощи трёхфазных понижающих трансформаторов, вторичные обмотки которых соединены в “звезду”. Средняя точка звезды соединена шиной с контуром заземления, поэтому такая схема называется “TN”.

Первоначально это была четырёхпроводная система, в которой функции нейтрального и заземляющего проводников были объединены в проводнике “PEN”, однако она не обеспечивала необходимый уровень безопасности. В этой схеме по нейтральному проводу протекает уравнительный ток, вызванный неравномерной нагрузкой на разных фазах.

Попадание напряжения на корпус электрооборудования может привести к электротравмам, поэтому для повышения электробезопасности в 30-е годы ХХ века была разработана пятипроводная система заземления TN-S.

Основной особенностью этой схемы является наличие дополнительного заземляющего провода РЕ, проложенного от глухозаземлённой нейтрали питающего трансформатора без каких-либо разрывов и выключателей до заземляющей клеммы в розетке или корпуса электроприбора.

Система заземления TN-S является самой безопасной из существующих, однако замена на неё ранее установленной схемы TN-С является дорогостоящим мероприятием, поэтому был разработан компромиссный вариант – система TN-С-S.

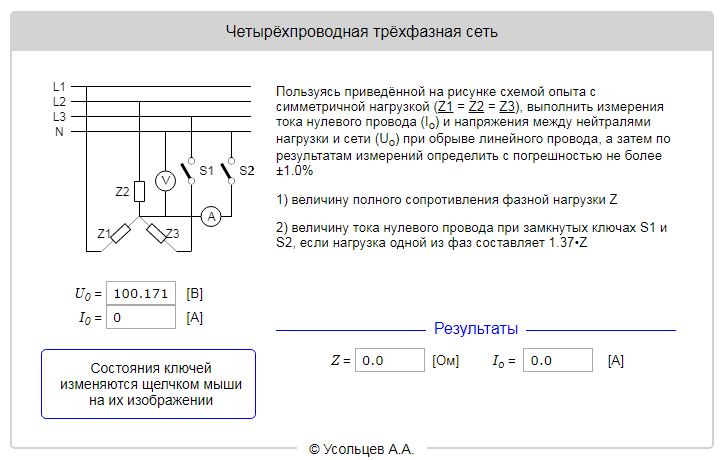

В этой схеме используется четырёхпроводная схема электропередач, в которой провод PEN во вводном щитке в здании разделяется на два проводника – PE и N. Место разделения подлежит обязательному разделению.

Справка! Требования к различным системам заземления указаны в ПУЭ п.1.7.

Напряжение между фазой, нулем и заземлением

Современная квартирная электропроводка выполнена при помощи трёх проводов – фазный “L”, нейтраль “N” и заземление “РЕ”. Напряжение между ними нормируется ПУЭ и другими нормативными документами и определяется техническим состоянием сетей электроснабжения.

Какое напряжение между нулем и заземлением

В идеальных условиях напряжение между нейтральным и нулевым проводниками отсутствует. Именно такая ситуация возникает возле нулевой точки трансформатора или места разделения проводника PEN на РЕ и N во вводном щитке в здании, но по мере увеличения длины нейтрального провода между этими проводниками появляется и растёт напряжение.

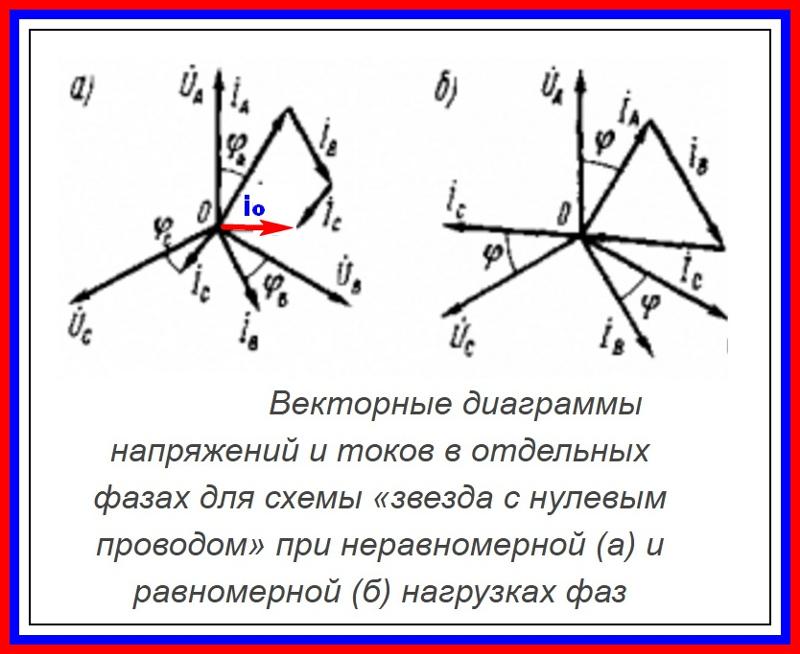

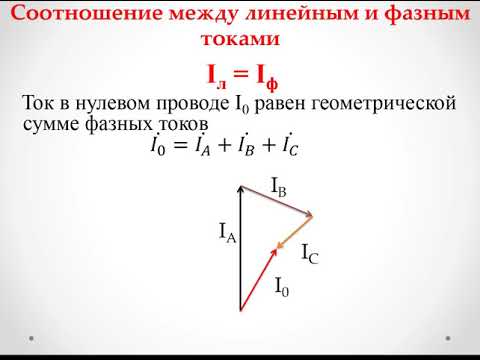

Это связано с тем, что нагрузка по фазам в трёхфазной сети распределена неравномерно и по нейтрали протекает уравнительный ток, отсутствующий в заземляющем проводе. Соответственно, в этом проводнике происходит падение напряжение и разность потенциалов между землёй и нейтралью составляет именно эту величину.

Такое напряжение не нормируется ни в одном из документов, но на практике при большой протяжённости линий электропередач может достигать 20-30В или даже больше. В некоторых случаях между этими клеммами можно даже подключить лампочку 12-36В.

Кроме обычного падения напряжения из-за протекания уравнительных токов возможно значительное напряжение между нейтралью и землёй в аварийной ситуации, вызванной обрывом нулевого провода и (или) коротким замыканием между нулём и фазой.

В этом случае уравнительный ток отсутствует, индикатор показывает напряжение на нулевом проводе, а в сети появляется перекос фаз. При этом напряжение между этими нулём и заземлением может достигать 220В.

Напряжение между фазой и нулевым и заземляющим проводниками

Напряжение между фазой и нулевым и заземляющим проводниками так же может быть различным:

  • Возле трансформаторной подстанции оно одинаковое. Из-за отсутствия падения напряжения в проводах оно равно выходному напряжению трансформатора;
  • На значительном удалении от подстанции разница в напряжении между фазой и нулевым и заземляющим проводниками определяется падением напряжения в нейтральном проводе. Поэтому разность потенциалов между фазой и нейтралью может быть как больше, так и меньше, чем между фазой и землёй.
  • При обрыве нейтрали напряжение между фазой и землёй составляет 220В, а между фазным проводом и нейтралью может достигать 380В. Это может привести к выходу из строя всех подключённых к сети электроприборов.
Совет! Для защиты бытовых приборов от перенапряжения желательно установить сразу после вводного автомата реле напряжения РН.

Почему ноль бьется током

При прикосновении к элементам, находящимся под напряжением, человек попадает под разность потенциалов между местом контакта и землёй, поэтому в обычных условиях ноль током ударить не может.

Наличие значительного потенциала на нейтральной клемме указывает на аварийную ситуацию. Существует несколько причин, почему на нулевом проводе появляется напряжение.

Обрыв нуля в квартире

Самой частой причиной того, что горит индикатор на нуле, является обрыв или плохой контакт на соединении в цепи нейтрального проводника. В том случае, если обрыв произошёл в однофазной электропроводке в квартире, напряжение на нулевую клемму попадает через включённые в розетку электроприборы на обоих контактах будет присутствовать одна и та же фаза.

Поэтому между ними будет отсутствовать разность потенциалов и при измерении напряжения вольтметром прибор покажет его отсутствие.

Такая ситуация чаще всего возникает при проведении ремонтных работ в помещении и не приводит к выходу из строя электроприборов. Кроме того, обрыв нуля может быть при выходе из строя автоматического выключателя.

Обрыв нейтрали в питающем кабеле

Намного хуже, если оборван нейтральный провод на участке между этажным щитком и местом разделения проводника PEN на РЕ и N или подключением нейтрали к питающему трансформатору. При этом по кабелю перестаёт протекать уравнительный ток и на этой клемме появляется напряжение.

Его величина, а так же напряжение в розетке зависит от равномерности распределения нагрузки по фазам и может достигать 220 и 380В соответственно. В этом случае необходимо немедленно отключить вводной автомат и обратиться в электроснабжающую компанию.

Замыкание фазы на нуль

Ещё одной причиной того, почему нулевой провод показывает напряжение, может быть короткое замыкание между фазным и нулевым проводниками с последующим перегоранием нейтрали. Чаще всего это происходит в воздушных линиях электропередач. При этом на нулевой клемме в розетке появляется ещё одна фаза и

напряжение в сети составит 380В.

Необходимые действия такие же, как и в предыдущей ситуации – выключить питание линии и обратиться в соответствующие службы.

Наведенное напряжение

Наведённое напряжение, или наводка, может появляться на отключённых проводах линии электропередач большой протяжённости, проложенных рядом с действующей линией высокого напряжения.

В этом случае провода являются как бы обмотками трансформатора и на отключённой линии может появиться напряжение, достаточное для получения электрического удара. Ток при этом будет небольшим, но достаточным для того, чтобы испытать неприятные ощущения. Поэтому перед работой на отключённых кабелях необходимо проверить, есть ли напряжение на нулевом проводе.

Перекос фаз

В частном секторе, сельской местности и в отдельностоящих зданиях, расположенных на значительном удалении от трансформаторной подстанции может быть ещё одна причина, почему ноль бьётся током. Это связано с падением напряжения в нейтральном проводнике при протекании по нему уравнительных токов.

Большинство воздушных линий было проложено ещё в советское время, когда самым мощным электроприбором был утюг, а на вводе в квартиру устанавливался предохранитель 5А.

Сейчас во многих домах имеются кондиционеры, электрические бойлеры, а обогрев частных домов осуществляется при помощи электроотопления. Это приводит к росту тока в проводах и, как следствие, уравнительных токов.

При этом в проводах происходит падение напряжения, в результате чего фазное напряжение может понизиться до 170-180В, а на нулевом проводнике оно может достигать 20-30В.

Устранить такую неисправность невозможно, для этого необходимо менять линии электропередач, поэтому в подобных ситуациях рекомендуется установить стабилизатор.

Важно! Пониженное напряжение так же может привести к выходу из строя электроприборов, особенно имеющих электродвигатели – холодильники, стиральные машины или кондиционеры.

Вывод

Существует ряд причин, почему на нулевом проводе появляется напряжение:

  • плохой контакт или обрыв нейтрали;
  • питающего кабеля недостаточного сечения;
  • неравномерного распределения нагрузки по фазам;
  • большой протяжённости линии и однофазной нагрузки;
  • короткого замыкания между фазным и нейтральным проводами.

В большинстве случаев такая ситуация является аварийной и требует немедленного отключения питания.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Что делать, если на нуле напряжение и как такое возможно – рассказываю простыми словами | Электрика для всех

Напряжение может появиться там, где его совсем не ожидаешь – например на нулевом проводе: отчего такое случается и как с этим бороться – я расскажу простыми словами – это полезно, так что читайте дальше!

Ноль или нейтраль – что это такое

Ноль или, говоря более правильно, “нейтраль” это провод, соединённый с нейтральной точкой обмоток трансформатора на подстанции. У этого трансформатора три обмотки, соединённых одним концом в общей точке – это и есть нейтраль.

По правилам, нейтраль заземляется, поэтому, если дотронуться до неё рукой находясь на подстанции, вы ничего не почувствуете – напряжение будет на противоположных концах обмоток трансформатора. Но увы – между заземлённой на подстанции нейтралью и нашими розетками находятся сотни метров и километры проводов, скруток и другого “непотребства”, поэтому бывает так, что и ноль бьётся током.

Как понять, есть ли напряжение на нуле

Если вы хотите проверить, есть ли на вашем нулевом проводе, в квартире или доме, напряжение, можно просто взять индикаторную отвёртку и поочерёдно вставить её в оба отверстия розетки. При исправной электрике, отвёртка будет светиться в одном отверстии и не будет в другом – это другое и есть ноль.

Но если свечение возникает и там и там, значит проводка у вас или в подъезде дома, или на воздушной линии, если дом у вас частный – не в порядке. Как так получается?

Откуда напруга – от скруток, вестимо

Дело в том, что по нулевому проводу течёт ток – до того места, где этот ноль соединяется на шине с нулями от двух других фаз. Мы знаем, что ток, текущий по проводу вызывает падение напряжения, которое пропорционально сопротивлению провода: чем сопротивление выше, тем больше напряжение на “ноле” относительно земли. Давайте посчитаем.

Медный провод на полтора квадрата имеет сопротивление 0,015 Ом на один метр. Если между вашей розеткой и шиной в этажном щитке 20 метров, то сопротивление будет составлять 0,015 х 20 = 0,3 Ома, а падение напряжения при максимальной нагрузке 16 Ампер – 0,3 х 16 = 4,8 Вольта, вполне терпимо. Получается, нужно сделать хорошую медную проводку и на нуле не будет напряжения? Увы, тут в игру вступает проводка в подъезде.

Общий нулевой проводник в стояке в норме не содержит в себе ток – он уравнивается по фазам (это сложная тема, для отдельной статьи). Но если мощность на фазах неодинаковая, например одна квартира потребляет 5 кВт, а в двух других никого временно нет, то по нулю будет идти уравнивающий ток.

А теперь представьте, что нулевой провод в подвале присоединён к заземляющей шине ржавыми болтами, которых не касалась рука электрика уже лет 10. Сопротивление такого соединения может составлять, например 1-2 Ом. При токе на нуле в 50 Ампер (это общий уравнивающий ток со всех квартир), напряжение на нуле в этажном щитке получится 50-100 Вольт. Плюсуйте сюда падение напряжения в вашей проводке и получится цифра 70-150 Вольт, вполне способная огорошить вас электроударом.

Что делать с напряжением на нуле?

Увы, сами вы вряд ли сможете довести ситуацию до идеала. Это задача ЖЭКа и управляющей компании – нужно перетряхивать стояк, чинить электрику в подвале, а для частного дома – менять провода воздушной линии. Это серьёзные затраты, и хитрым бизнесменам бывает проще игнорировать ваши жалобы и даже платить штрафы, чем вкладываться в серьёзный и дорогой ремонт.

Поэтому, помимо жалоб и заявок в Добродел, можно временно принять, что “ноль” на самом деле не ноль, а такой же опасный провод, как фаза. Не расслабляйтесь при замене лампочек в светильниках, а при ремонте отключайте оба провода – и фазу и ноль, и всё будет хорошо.

Спасибо, что дочитали – ставьте лайк, делитесь статьёй с друзьями и оставайтесь на канале “Электрика для всех”!

Почему горит индикатор на нулевом проводе » Работяги

Индикаторная отвертка — это простой и надежный инструмент для проверки напряжения в сети. Она показывает только наличие напряжения на одном из проводов, а в розетках с переменным током фаза подается на один контакт, тогда как второй является нулевым. Если все исправно, то на нулевом проводе напряжение отсутствует.

Часто встречается неисправность, когда приборы от розетки не работают, а индикатор показывает наличие тока на обоих контактах. Вероятность появления второй фазы вместо нуля маловероятна. Напряжение на нулевом проводе может возникать по следующим причинам:

  1. Индикатор может светиться из-за неправильного подключения осветительных приборов и люстры. Если пропустить через выключатель нулевой провод, а фазный будет запитан на контакты лампочки, то работать она не будет. Индикатор при этом покажет наличие напряжения на обеих клеммах в патроне. В этом случае имеет место наведенное напряжение на нулевой провод. Если воспользоваться точным измерительным прибором, то он покажет существенное отличие тока от привычного нам значения в 220 Вольт.
  2. Обрыв нулевого провода вследствие ремонтных работ или нарушения изоляции и его замыкание на другой провод. Наиболее часто встречается в розетках, которые имеют ненадежную фиксацию контактов, что приводит к их обрыву или перегоранию. Также нарушение целостности проводки происходит в местах соединения проводов — скрутки, соединительные шины, распределительные коробки. В этом случае потребуется проверка всей электрической цепи на предмет обрыва.


В этом случае индикатор покажет напряжение на обоих контактах патрона.


Если выключатель включен , то индикатор будет показывать наличие напряжения только на фазном контакте.


Если ноль оборван то в розетке на обоих контактах будет гореть лампочка индикатора.

Важно помнить, что появление любого напряжения на нулевом проводе опасно из-за риска поражения электрическим током. В этом случае корпус прибора, включенного в розетку, также оказывается под напряжением.

Две фазы в розетке | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодняшняя статья будет посвящена распространенной неисправности, которая может произойти в электропроводке Вашей квартиры или дачи. Речь пойдет от том, как в обычной розетке может появиться две фазы. Для опытного электрика определить причину возникновения этой неисправности не составит труда, а вот обычных граждан — это может поставить в тупик.

Сразу перейду к примеру.

Предположим, что Вы включили в розетку электрический чайник, а он не работает.

В первую очередь необходимо проверить наличие напряжения в розетке с помощью указателя напряжения. Проверяем в одном полюсе (гнезде) розетки — указатель показывает фазу.

На фотографии не совсем отчетливо видно, как горит световой индикатор однополюсного указателя, поэтому место свечения я выделил красным цветом.

Проверяем во втором полюсе (гнезде) розетки — и указатель тоже показывает фазу.

Как так? Почему в розетке две фазы?

Причины появления в розетке двух фаз. Как устранить?

Не нужно пугаться. На самом деле это не две фазы, а одна фаза, т.е. одноименная. Это легко можно проверить путем измерения напряжения в этой розетке с помощью мультиметра — он покажет «0».

Тогда возникает вопрос — как такое может произойти? На самом деле причин может быть несколько, перечислю самые частые.

1. Обрыв нулевого проводника N на вводе в квартиру

Рассмотрим пример на простенькой схеме, которую я специально для Вас собрал.

Фаза с вводного кабеля подключена на автоматические выключатели 16 (А) и 10 (А). Первый автомат установлен в розеточную линию, а второй — на линию освещения. Вводной ноль подключен на шинку N, а защитный РЕ проводник — непосредственно на розетку. Надеюсь, что цветовую маркировку проводов Вы все помните.

В розетку подключен электрический чайник, а в качестве лампы используется энергосберегающая лампа на 26 (Вт).

Вот монтажная схема того, что я собрал выше:

Напоминаю!!! В нормальном режиме на одном полюсе (гнезде) розетки должна быть фаза, а на другом — ноль.

Вот рабочее состояние собранной схемы. Электрический чайник включен, лампа освещения горит.

Предположим, что в этажном щитке на нулевой колодке ослаб винтовой зажим нулевого провода N нашей квартиры и он выпал из клеммы.

Т.е. при обрыве вводного нуля лампа освещения сразу же погаснет, а в розетке появятся две фазы. Одна фаза придет через автоматический выключатель 16 (А) розеточной линии на первый полюс розетки.

Другая фаза придет через автоматический выключатель 10 (А) линии освещения, далее через выпрямительный мост энергосберегающей лампы (в случае с лампой накаливания — через нить накаливания), нулевую шинку N и на второй полюс розетки — оранжевая линия на схеме.

Если выключить автомат 10 (А) линии освещения или выкрутить лампу, то фаза на втором полюсе розетки пропадет.

Для устранения неисправности в  этажном щите необходимо завести выпавший нулевой проводник N под клемму и затянуть винт крепления. Все, неисправность устранена.

2. Обрыв нуля в распределительной коробке

Еще одна причина появления двух фаз в розетке — это обрыв нулевого проводника N в распределительной коробке. Все аналогично предыдущему случаю, только обрыв нуля происходит непосредственно в распределительной коробке, например, из-за слабого контактного соединения проводов. Также не редкость, когда в распределительной коробке обламываются алюминиевые провода из-за частого их изгиба.

При такой неисправности одна часть квартиры будет работать в нормальном режиме, а та часть квартиры, которая была подключена к этой распределительной коробке работать не будет.

В этом случае необходимо найти распределительную коробку, произвести ее осмотр и найти в каком месте обломился ноль. Соединяем обломившийся ноль и проверяем работу электрических приборов.

Переходите по ссылочке и читайте статью про все разрешенные способы соединения проводов.

3. Аппарат защиты в нулевом проводе

В большинстве квартир жилых домов еще до сих пор эксплуатируется старая электропроводка, которая была выполнена по старым требованиям. В таких схемах аппараты защиты (чаще всего пробки-автоматы ПАР или предохранители «жучки») устанавливались, как в фазе, так и в нуле. В настоящее время устанавливать в нулевом проводе аппараты защиты запрещено ПУЭ (п.3.1.17, п.3.1.18, п.7.1.21). Об этом в скором времени будет отдельная подробная статья. Подписывайтесь на получение новостей, чтобы не пропустить выпуск.

При возникновении перегруза в какой-либо линии автоматический выключатель может сработать только в нуле, что вызовет появление в розетке двух фаз.

Для исправления такой ситуации необходимо убирать из нулевого провода аппараты защиты, устанавливать шинку N, и вообще нужно избавляться от таких видов автоматов. Они очень не надежны. При капитальном ремонте электропроводки в жилых домах мы именно этим и занимались.

4. Сверление

Внимание, совет!!! Перед тем как сверлить стену, проверьте это место с помощью детектора скрытой проводки .

Если этим пренебречь, то можно случайно повредить скрытую электропроводку. При этом может возникнуть три вида неисправности:

  • замыкание жил кабеля (проводов) между собой
  • обрыв всех жил кабеля (проводов) в стене
  • обрыв нулевой жилы

В первом случае сработает автоматический выключатель этой линии, после чего его нельзя будет включить повторно, т.к. необходимо устранять короткое замыкание. Во втором случае — автоматический выключатель сработает, после чего его можно будет включить, правда ни один электрический прибор работать не будет. В третьем случае появятся две фазы в розетке.

Здесь выход из ситуации следующий: либо прокладывать новую линию, например, в кабель канале, либо раздалбливать место повреждения и соединять провода.

5. Грызуны

В частных домах причиной обрыва нуля могут быть грызуны. Об этом я подробно писал в статье про скрытую электропроводку в деревянном доме.

По материалам данной статьи смотрите видео:

Дополнение: прошу неисправность, рассмотренную в данной статье не путать с ситуацией обрыва нуля в трехфазной сети. Там последствия будут куда более печальными.

P.S. На этом свою статью я заканчиваю. Надеюсь теперь Вы знаете, что нужно делать и где искать неисправность, если электрические приборы перестали работать, а в розетке появились две фазы. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Обрыв нулевого провода

Головная боль любого электрика – пропадание нуля. При его отсутствии все потребители окажутся без электричества. Нулевой провод появляется от средней точки обмоток высоковольтного трансформатора, соединенных в звезду. Эту точку разводят на все шкафы и щитки, а также от этой точки тянется шина заземления. Нулевой провод наиболее важен для безопасности электрооборудования.

Переменное напряжение в сети имеет синусоидальную форму. Три фазы сдвинуты относительно друг друга на угол 120*. Это немного непонятно, поэтому эти кривые проилюстрированы здесь. Если измерить напряжение стандартным вольтметром, это значение между фазным проводом и нулевым будет 220 В, но это среднее значение за половину периода. Тестер не осциллограф, а только измеритель среднего. На самом деле мгновенные значения пиковых напряжений больше 220 В в квадратный корень из 2.0,5=311 В.

Синусоида напряжения говорит, что среднее значение напряжения 220 В, пиковое значение 311 В. Измерения ведутся относительно нулевой оси абсцисс.

Форма кривой между двумя фазами также является синусоидой. Среднее значение линейного напряжения 380 В, а пиковое 536 В.

На взгляд простого обывателя непонятно почему при пропадении нуля, напряжение в сети должно возрасти. Логика подсказывает совсем обратное – полное пропадение напряжения. И действительно, если отключить нулевой провод на вашу квартиру, то свет потухнет и ничего страшного с оборудованием не случится. Но здесь речь идет о обрыве нуля на подстанции или на распределительных поэтажных квартирных щитах.

Разматывать клубок начнем с самого начала – счетчика активной энергии. На первый взгляд – стандартный прибор, но здесь есть подводный камень. В счетчике есть две обмотки – напряжения, включаемая между фазой и нулем, и тока, включаемую в разрыв фазы. Напряжение между точками А и В – 220 В, полностью падающие на обмотке напряжения.

При обрыве нуля, фаза протечет через обмотку напряжения и потечет к потребителю. Если потребитель возьмет индикатор и ткнет в розетку, то обнаружит сразу две фазы, но при этом вольтметр покажет стабильный ноль. Возможно, от данной информации у многих мозг закипит, но здесь ничего волшебного нет. Все дело в счетчике.

При обрыве фазы все более логично – нигде ничего наблюдаться не будет.

Теперь о главном. При обрыве нуля до счетчиков, которые запитывают две и более квартир возникает интересный процесс. Оба счетчика останутся соединенными по нулевому проводу, но нуля не будет. Ситуацию усугубит то, что счетчики для равномерной загрузки трансформатора запитывают разными фазами. Получится, что одна фаза от первого счетчика пройдет через обмотку напряжения и сталкнется с другой фазой от второго счетчика, также прошедшей через обмотку напряжения. Короткого замыкания не получится, т.к. две последовательно включенные обмотки напряжения, работающие при напряжении 220 В, будут запитаны от 380 В, т.е на каждую обмотку придется по 190 В. Это даже меньше заявленного, что для обмоток приемлимо. Для потребителя окажется, что на одном проводе будет потенциал в 220 В, а на втором проводе потенциал 190 В. И вроде все также неплохо, ведь на первый взгляд напряжение в квартире станет равным 220 – 190 = 30 В, но это не так.

В зависимости от загрузки нолевая точка сместиться к более загруженному потребителю и он получит вместо 220 В, значительно меньше, например на 100 В меньше, т.е 120 В, а вот его сосед получит 380 – 120= 260 В. Если же один потребитель будет вообще не загружен, то он и получит в свою систему все 380 В. Это не значит, что нужно запускать все приборы чтобы не допустить перекоса. Обрыв ноля – аварийный случай и встречается редко.

Часто в литературе описывается сдвиг фаз, при котором из-за несимметричности фаз, сдвигается точка нулевого потенциала и вместо нуля на проводе будет висеть 5-10 В, относительно провода заземления. В принципе, это нормально. Невозможно подключить равномерно множество однофазных потребителей с тем, чтобы загрузка была идеально симметричной. Лично я измерял ток в заземляющем проводе от высоковольтного трансформатора к заземлителям и он составлял 4 А. Сама по себе неравномерность фаз – норма.

В качестве эксперимента можно взять два трансформатора и подключить их последовательно между двумя фазами. Провод от средней точки обоих трансформаторов нужно вначале подключить к нулевому проводу. Нужно убедиться в напряжении на трансформаторах. Напряжение должно составлять 220 В. Если отключить нулевой провод и промерить напряжения на трансформаторах, то здесь и будет фокус – напряжения будут отличаться в том случае, если нагрузки на трансформаторах будут различными, или, если мощности трансформаторов будут различными, т.к. различным будет сопротивление первичных обмоток.

Результаты опыта следующие – обрыв ноля вызывает перекос фаз между всеми потребителями, смещая нулевую точку в зависимости от загрузки этих потребителей. Чем больше нагрузка, тем меньшее напряжение придет на квартиру.

Ноль бьет током. 220 проседает. – Электрика

У меня был случай:
До инцидента напряжение держалось около 225 В, под нагрузкой практически не просаживалось. Меня все устраивало.
Начали менять на моей улице столбы и провода.
————–
Тут краткое лирическое отступление:
Бригада работников за три дня умудрилась:
1. порвать чужую машину – она им мешала, её потянули, а под днищем был пенек – оторвали задний мост.
2. неправильно поставили столб, а когда его вытаскивали, то уронили его на газовую магистраль. Сломали арку газовой трубы над дорогой. Оставили весь поселок без газа на один день. Развалили забор моего соседа.
3. одного работника люлькой вышки прижали к столбу – слава Богу без последствий.
4. после подачи напряжения на замененную линию, выяснилось, что в несколько домов напряжение не поступает. Жители на своих машинах догнали эту бригаду и заставили все переделывать.
Лирическое отступление окончено. 🙂
————————-
Теперь что получается после замены проводов. Напряжение в сети около 220 В. Включаю чайник – напряжение падает до 200 В. Свет притухает. На “ноле” напряжение относительно моей личной “земли” около 3..5 В.
Мне эта ситуация не понятна – до замены линии все было нормально, что могло случиться после замены проводов с алюминиевых на СИП… Тем более, что заменили всего метров 150 проводов…
В такой ситуации дома даже болгаркой не поработаешь…
Еду в местный РЭС, обрисовываю им ситуацию. В тот же вечер сюда приезжает бригада и начинает искать незаконные подключения. Ничего не находят. Проблема остается.
Через два снова еду в РЭС, снова обрисовываю им ситуацию. Днем приезжает бригада, лазит по столбам, ничего не находит. Их бригадир приходит и говорит, что все нормально, оснований для паники нет, так и должно быть. Проблема снова осталась.
Через два дня снова еду в РЭС, иду к их гл.инженеру, ему обрисовываю ситуацию. Он мне суёт под нос кучу бумажек, где написаны акты приемки-сдачи этой линии после замены, рапорта их бригад, где написано, что все нормально.
И мне он заявляет, что напряжение 200 вольт под нагрузкой входит в их допуски (кажется -20% и +10%).
На что я ему отвечаю, что они мне не напряжение они поставляют, а электроэнергию, а в этой энергии еще есть один параметр – это ток. А вот тока сейчас как раз-то и нет.
Сую ему свою корочку с работы, что у меня 4 гр.допуска и работаю инж.электроником. И обещаю дойти до области, есть не вернут все как было.
В тот же день приезжает еще одна бригада, уже другая и начинает интенсивно с вышкой лазить по столбам. Через час все исправляют.
Спрашиваю у ребят что было. Оказывается, бригада лабухов не проколола “орех”соединения “ноля” с моей улицы на магистральную линию.
А “ноль” у меня был потому, что на столбах есть повторное заземление. Оно маленькую нагрузку может выдержать, а вот мощную уже не тянет.
Так что проблема с “нолем”, тут надо рыться.

Почему на нулевом проводе нет напряжения?

Здравствуйте уважаемые посетители сайта «Помощь электрикам»

Сегодня рассмотрим вот такой вопрос. Почему если ток переменный, то на нуле не горит фаза.

Но сначала немного теории, чтобы понять суть вопроса.

В нашей  бытовой электрической сети в розетке напряжение 220 вольт. И данное напряжение создается фазой и нулем. Стоит напомнить что это такое. Переменное напряжение это когда напряжение меняется и по величине и по своему направлению. По синусоидальному закону. То есть за определенный период времени напряжение может быть и положительным и отрицательным. Плюс с минусом меняются местами с определенной частотой, скажем с частотой 50 раз в секунду, как в бытовой сети. Это частота сети 50 Гц. Представьте что батарейка вращается между выводами мультиметра… Источник переменного напряжения на подстанции сделан так: Один провод фаза, второй в землю, в квартире то же самое, один фаза второй ноль (земля, нейтраль) и цепь замыкается через землю. Первый момент времени фаза является плюсом, а земля минусом, затем наоборот фаза минусом а земля плюсом, и так с частотой 50 раз в секунду, и получается что фаза в щитке замыкается через землю на подстанции или глухо заземленной нейтралью. У тебя есть на подстанции источник переменного напряжения т. е. два провода, плюс и минус на которых меняется местами с частотой 50 герц. Теперь один провод заземляем и называем его “нейтраль” или “ноль”.

Второй провод ты называешь “фаза” и он один приходит на щиток. На щитке у тебя земля или твоя нейтраль или твой ноль, а второй фаза.

Следовательно цепь замыкается через землю. В первый момент времени ноль или земля это плюс, а фаза минус, потом наоборот земля минус а фаза плюс и так с частотой 50 раз в секунду..

 И ту как раз кроется ответ на данный в начале вопрос. На нуле не горит фаза, потому что нулевой провод  заземлен на подстанции и относительно земли на нем ноль вольт.

И человек прикоснувшись к нулевому проводу будет выполнять функцию второго полюсом для указателя напряжения, стоя на земле, потому между рукой и нулевым проводом нулевая разность потенциалов, и указатель напряжения на нуле не горит. А касаешься фазного провода – собирается цепь, индикатор показывает разность потенциалов между фазным проводом и человеком, непосредственно касающимся земли.

Если же наоборот, положить железную пластину, встать на нее, и подать на нее фазное напряжение, то будет зеркально наоборот: для человека будет ВСЕ вокруг светиться”, когда касаешься указателем напряжения.

И даже не в том, что переменный/не переменный, или в нулевом проводе, дело здесь в относительности. То есть относительно чего относительно ЧЕГО мы будет производить замер напряжения. Нулевой провод уже глухо заземлен, так что он привязан к заземлению.



Диагностика проблем с питанием на розетке

Измеряя напряжение горячей нейтрали, напряжение нейтраль-земля и напряжение горячей земли, вы уже на пути к ответу на следующие вопросы:

  • Неправильно ли подключена розетка?
  • Ответвленная цепь слишком нагружена?
  • Имеют ли чувствительные электронные нагрузки необходимое напряжение?

Эти три измерения, выполненные быстро в одной розетке, дадут вам четкое представление об электроснабжении здания.

Проверка трехслотовой розетки на полярность заземления

Неправильно подключенные розетки не редкость. Розетка с тремя гнездами имеет горячий гнездо (короткое), нейтральное гнездо (длинное) и гнездо заземления (U-образное). Перепутаны ли полярность горячего (черного) и нейтрального (белого) проводов? Нейтральный и заземляющий (зеленый) провода перепутаны местами или закорочены?

Эти условия могут долгое время оставаться незамеченными. Многие нагрузки не чувствительны к полярности – им все равно, поменяли ли местами горячую и нейтральную полярность.С другой стороны, чувствительные электронные нагрузки, такие как компьютерное оборудование и приборы, действительно заботятся о чистом заземлении (заземлении без напряжения и без токов холостого хода). Одна перевернутая нейтраль и земля могут поставить под угрозу всю систему заземления.

Итак, что вы нашли?

Горячая нейтраль – это напряжение нагрузки. Напряжение должно быть около 120 В (обычно от 115 до 125 В). Вы измеряете точно 118,5 В.

  • Нейтральное заземление – это падение напряжения (также называемое ИК-падением), вызванное током нагрузки, протекающим через полное сопротивление белого провода.Допустим, вы измеряете 1,5 В.
  • Горячую землю можно рассматривать как источник напряжения на розетке. Вы читаете 120,0 В. Вы заметили, что горячая земля выше, чем горячая нейтраль. Фактически, горячее заземление равно сумме напряжений между горячей нейтралью и нейтралью-землей.

Нормальные ли эти показания? Правильно ли подключена розетка?

Как определить неправильное подключение розеток

Чаще всего неправильное подключение происходит, если переключаются горячая и нейтральная проводка, или если нейтраль и земля переключаются или закорочены.Как вы определяете эти условия?

  1. Измерение горячей нейтрали само по себе не говорит вам, были ли они переключены. Вы должны измерить нейтральную или горячую землю. Если напряжение между нейтралью и землей составляет около 120 В, а напряжение горячего заземления составляет несколько вольт или меньше, значит, переключение между фазой и нейтралью поменялось местами.
  2. В условиях нагрузки должно быть некоторое напряжение нейтраль-земля – ​​обычно 2 В или немного меньше. Если напряжение нейтраль-земля равно 0 В – опять же при условии наличия нагрузки в цепи – проверьте, есть ли случайное или преднамеренное соединение нейтраль-земля в розетке.
  3. Чтобы проверить, переключены ли нейтраль и земля, измерьте горячую нейтраль и горячую землю под нагрузкой. Горячая земля должна быть больше, чем горячая нейтраль. Чем больше нагрузка, тем больше разница. Если напряжение горячей нейтрали, измеренное с нагрузкой в ​​цепи, больше, чем напряжение горячей земли, то нейтраль и земля переключаются. Это потенциальная угроза безопасности, и состояние следует немедленно устранить.

Показание горячего заземления должно быть наивысшим из трех. В цепи заземления в нормальных, нормальных условиях не должно быть тока и, следовательно, на ней не должно падать ИК-излучение.Вы можете думать о заземлении как о проводе, идущем обратно к источнику (главной панели или трансформатору), где он подключен к нейтрали. На конце цепи заземления, где производится измерение, заземление не подключено к какому-либо источнику напряжения (опять же, при условии, что неисправности нет). Таким образом, заземляющий провод похож на длинный тестовый провод, ведущий к источнику напряжения. Когда нагрузка подключена, напряжение источника розетки с горячей землей должно быть суммой напряжения горячей нейтрали (напряжения на нагрузке) и напряжения нейтрали-земли (падение напряжения на нейтрали на всем пути обратно к ее значению). подключение к цепи заземления).

Связанные ресурсы

Общие сведения об открытой или загруженной нейтрали

Что такое заряженная нейтраль и почему я получил от нее шок? Это просто одна из тех загадок, связанных с электричеством, или есть простое объяснение этой ситуации? Читайте дальше, чтобы узнать о ситуации, в которой я недавно столкнулся, когда друг столкнулся с обрывом или нагруженной нейтралью при выполнении разводки своими руками, и ему потребовалась некоторая помощь в понимании того, что вызвало ситуацию.

Время от времени возникают ситуации, которые не соответствуют обычному набору правил при работе с электричеством.По моему опыту за последние 35 лет, есть только одна загадка, которую, насколько мне известно, так и не удалось разгадать. Когда мы работали в нефтяной промышленности в провинции Альберта, Канада, у нас была ситуация, когда высоковольтный выключатель, питающий большой электродвигатель, произвольно срабатывал. Буквально тысячи долларов были потрачены Shell Canada, чтобы попытаться разгадать эту загадку. Мы поменяли местами двигатели, заменили выключатели на резервный резервный двигатель и, наконец, протянули новые провода через кабелепровод длиной в тысячи футов, но все безрезультатно.Этот конкретный нарушитель продолжал это загадочное поведение, и они, наконец, просто приняли его и разобрались с этими случайными сбоями. Было ли это привидение …… ..?

Помимо этой маленькой загадки, большинству электрических аномалий есть объяснение. Однажды мне позвонил друг, который был озадачен, почему его осветительный прибор не работает, несмотря на то, что у него было 120 вольт, показываемых на его счетчике, когда он снимал показания с провода на землю. Хотя сам он не электрик, он «мастер на все руки» и зарабатывает на жизнь разнорабочим.Он не новичок в ремонте, и когда он работает в собственном доме, он сам делает электропроводку с разрешения домовладельца. Так было и здесь.

С помощью телефона я попросил его провести несколько тестов для поиска и устранения неисправностей с его глюкометром. Ситуация была такая. У него было 120 вольт на обеих сторонах выключателя (включенного), питающего светильник, но свет не работал. Он снял гайку с нейтральных проводов в рамках своих испытаний, и именно тогда, к его удивлению, он получил удар от нейтрали! Как это может быть? Нейтраль – это заземленный провод? Итак, он проверил своим измерителем и, конечно же, 120 вольт на землю! Именно тогда я понял, что он имеет дело с открытой или заряженной нейтралью.

Когда кто-то обращается ко мне по поводу проблемы с электричеством, один из первых вопросов, который я люблю задавать, – «Что вы делали / над чем работали, когда возникла эта проблема». Вместе с Робом я узнал, что он добавляет несколько устройств в эту схему, а в другой распределительной коробке он разобрал соединения.

Я спросил, отключены ли нейтральные (белые) провода, и получил ответ, который искал, чтобы разгадать эту загадку. Да провода были отдельно! Без непрерывного обратного пути к панели и нулевой шине, напряжению некуда идти, чтобы замкнуть цепь.Горячие (черные провода) все еще были подключены, и прерыватель снова был включен, но без нейтрального пути свет не будет работать, а нейтраль перед этим открытым соединением будет иметь питание, так же, как и горячий провод. При включенном переключателе мощность проходит через нагрузку (в данном случае через нить накаливания лампочки) и возвращается на нейтраль, но без подключения к заземленной шине, и именно так вы получаете электрический ток от нейтрали!

Вот диаграмма, которая поможет вам понять ситуацию и почему это происходит.

Это линейная диаграмма для дальнейшего упрощения. В нормальной ситуации с неповрежденным нейтральным трактом у вас будет 120 вольт, измеренное поперек лампочки или розетки. В этом случае обе стороны света (горячий и нейтральный) одинаковы, поэтому нет разницы потенциалов (напряжения), и лампочка не загорается. Но вы это сделаете, если вы заземлены, а затем коснетесь белого провода!

Еще одна загадка раскрыта и урок усвоен! Если вы работаете с электрической цепью, убедитесь, что питание отключено! Проверьте и еще раз проверьте, что все компоненты цепи вернулись на свои места, устройства и пластины установлены, соединения выполнены, а крышка распределительной коробки снова закрыта!

Посмотрите мое видео на YouTube, где я обсуждаю и демонстрирую именно эту ситуацию, описанную здесь.Пока вы там, ставьте лайки, делитесь и подписывайтесь на мой канал!

Если вы хотите больше узнать об электрической системе вашего дома, лучший инструмент, который вы можете добавить в свой инструментарий, – это DVD или электронная книга «Основы домашней электропроводки». Это 83 минуты из лучших домашних электрических образовательных инструментов, доступных где угодно, , которые можно приобрести через наш веб-сайт. Это исключительное учебное пособие охватывает большинство проектов домашней электропроводки и станет отличным дополнением к любому набору инструментов.Этот DVD поможет вам сделать это правильно, безопасно и сэкономить деньги.

Есть вопросы по этому или другому электрическому проекту? Задайте вопрос ниже, или вы можете прокомментировать видео на моем канале YouTube или на моей странице в Facebook.

Терри Петерман, Интернет-электрик®

Открытая нейтраль – электрические 101

Разомкнутая проводка нейтрали

В электрической системе земля и нейтраль соединены вместе только в одном месте, в нейтральной точке.Это соединение осуществляется либо на трансформаторе энергокомпании, либо в главной электрической панели дома или рядом с ней (см. Электрические цепи).

Напряжение на нейтральном проводе обычно составляет 0 В (вольт) в цепи под напряжением. Однако, если нейтральный провод разомкнут, напряжение на линии этой разомкнутой нейтрали составляет 120 В.

Вы можете получить удар током из-за обрыва нейтрального провода.

Схема подключения нескольких проводов

Multi-

Схема разомкнутой нейтрали

На схеме вверху справа нейтраль разомкнута.Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод с правой стороны обрыв (идет на нагрузку) и 120В.

На схеме слева вверху выключатели и выключатели замкнуты.

На схеме вверху справа нейтраль разомкнута. Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод с правой стороны обрыва (идет к нагрузке) – 240В на землю. Фаза 120 В A и фаза 120 В объединяются для получения 240 В на землю.

Выключатели фаз А и В разомкнуты

Выключатели фаз А и В замкнуты

Фазный выключатель разомкнут

На схеме вверху слева выключатель или переключатель фазы А разомкнут. Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод с правой стороны обрыва (идет к нагрузке) – 120В на землю.

На схеме вверху справа выключатели или переключатели фазы A и B разомкнуты.Нейтральный провод слева от разомкнутой цепи (идёт от панели) – 0В. Провод справа от обрыва (идет на нагрузку) тоже 0В.

Дополнительную информацию см. В разделах «Мульти- Wire Branch Circuits » и «Open Neutral Multi- Wire Circuit ».

Что такое нейтральный провод и почему он может понадобиться вашему интеллектуальному переключателю света.

Когда вы впервые узнаете о домашней электропроводке, лучше не усложнять задачу.

Но не слишком просто, вы не хотите убивать себя.

Шучу.

Вроде.

Что такое нейтральный провод?

Вы можете представить схему как гигантскую петлю. Электричество должно иметь возможность постоянно течь вокруг него, чтобы обеспечивать электроэнергию. Любые перерывы в этом шлейфе и подача электричества прекращаются. Нейтральный провод помогает замкнуть эту петлю, подводя ток (электричество) назад к источнику питания, замыкая цепь и оставляя питание включенным.

Это основное назначение нейтрального провода, – служить каналом для возврата энергии к первоначальному источнику.

В дополнение к нейтральным проводам, большинство схем в Северной Америке содержат два провода под напряжением и заземляющий провод .

Два горячих провода переносят электричество от источника питания (аккумулятора) к нагрузке (в данном случае – к лампе). Затем нейтральный провод передает электричество обратно к источнику питания, замыкая цепь. Земля используется только в целях безопасности. В случае аномального потока или выброса электричества заземляющий провод отправит заряд в землю.

Горячие провода

В то время как нейтральный провод передает электричество обратно к источнику питания от нагрузки , «горячие» провода несут электричество от источника питания к нагрузке .

Нагрузка – это все, что использует электричество или потребляет энергию. Например, лампа, тостер или щипцы для завивки вашей жены.

В домах Северной Америки используется «ток 240 вольт с разделенной фазой». Это просто означает, что на каждый из горячих проводов подается 120 вольт, что в сумме составляет 240 вольт.

Когда нагрузки на двух горячих проводах неуравновешены (как это обычно бывает), нейтральный провод передает разницу обратно к источнику питания.

Например, если один из горячих проводов передает 12,5 А, а другой – 15 А, нейтральный провод будет передавать 2,5 А (15 А – 12,5 А) обратно к источнику питания, замыкая цепь.

Если, однако, только один из горячих проводов пропускает ток 15 ампер, нейтральный провод будет передавать 15 ампер обратно к источнику питания, замыкая цепь.

В случае, если оба горячих провода проводят одинаковый ток, нейтральный провод не будет передавать электричество обратно к источнику питания. В этом случае цепь замыкается электричеством, перемещающимся туда и обратно между двумя горячими проводами.

Таким образом, горячие провода посылают электричество от источника питания к вашему устройству (или нагрузка ), а нейтральные провода возвращают электричество обратно к источнику питания (, если ток между двумя горячими проводами несимметричный ).Но что произойдет, если в цепи возникнет неожиданный ток электричества?

Заземляющий провод

Заземляющие провода обеспечивают альтернативные пути прохождения электричества в случае пробоя в цепи горячего и нейтрального проводов, по которым обычно проходит ток. Этот альтернативный путь отводит электричество глубоко под землей за пределы вашего дома.

Следовательно, «заземляющие» провода, в отличие от нейтральных проводов или проводов под напряжением, не пропускают электрический ток при нормальных условиях .Они используются только в случае замыкания на землю .

Замыкания на землю – это аномальные потоки электричества.

Например, в ваш дом ударила молния. Это может вызвать замыкание на землю. В этом сценарии заземляющий провод принимает аномальный электрический ток, производимый молнией, и отправляет его в землю. Это также приведет к срабатыванию выключателя на вашей электрической панели, что приведет к прекращению подачи электричества в ваш дом.

Без заземляющего провода ваш телевизор, или холодильник, или не дай бог щипцы для завивки вашей жены, могут взорваться.И это было бы отстой.

У меня нейтральный провод?

Самый простой способ определить, есть ли у вас нейтральный провод в коробке переключателя света, – это выглядеть , но вот несколько подсказок, если вам пока не хочется этого делать:

  • Если ваш дом был построен в середине 1980-х годов или позже, велика вероятность, что в вашем доме повсюду есть нейтральные провода.
  • Если рядом с выключателем освещения есть розетка, вероятно, выключатель имеет нейтральный провод.
  • Выключатели света, собранные вместе (например, два или три рядом друг с другом), скорее всего, будут иметь нейтраль, независимо от года постройки дома.

Цвет нейтрального провода

В Северной Америке электротехнический кодекс требует, чтобы электрики следовали цветовому коду проводки, что упрощает идентификацию различных типов.

Предупреждение : Прежде чем продолжить и исследовать выключатель света, убедитесь, что у вас отключено питание! Подойдите к своей электрической панели и выключите выключатель, который приводит в действие выключатель света, на который вы работаете.

Как только вы это сделаете, вернитесь к выключателю и попробуйте включить свет. Если он не включается, продолжайте.

Затем отвинтите лицевую крышку переключателя света и снимите ее. Затем откручиваем выключатель света. После откручивания осторожно вытяните выключатель из стены, не снимая проводов.

Вы сможете довольно легко идентифицировать каждый провод. У меня не было опыта в этом раньше, и я обнаружил, что это прямолинейно.

Вы узнаете, что у вас нейтральный провод, если за переключателем света есть катушка из белых или серых проводов, не подключенная к переключателю.

Выключатель света с катушкой нейтрального провода, соединенный гайкой из желтого провода

Если у вас нет катушки за выключателем света, у вас, вероятно, всего три провода – черный, белый и медный. В этом случае у вас нет нейтрального провода (хотя один из проводов белый!).

После идентификации лучший совет, который я когда-либо получал, – это использовать малярную ленту и промаркировать каждый провод, прежде чем снимать их с выключателя света . Вы даже можете сделать снимок на свой телефон на всякий случай, чтобы знать, как он был установлен.

Вы же не хотите оказаться в ситуации, когда вам придется вызывать электрика, потому что вы даже не можете подключить оригинальный выключатель.

Зачем нужен нейтральный провод?

Некоторые схемы просто не могут работать без нейтрального провода, другим он не нужен. Например, стандартный выключатель света в вашем доме. Он не потребляет энергию, он только подключает питание к соответствующей лампе (ам).

В случае интеллектуальных выключателей света обычно требуется нейтральный провод, потому что на них необходимо постоянно подавать питание .Нейтральный провод позволяет замкнуть цепь и включить переключатель. Это верно даже тогда, когда умный выключатель света находится в положении «выключено».

Для большинства представленных на рынке интеллектуальных выключателей света требуется нейтральный провод, но есть такие, в которых его нет. Обратной стороной этих коммутаторов является то, что для них требуется отдельный концентратор, который вам необходимо приобрести.

Что делать, если у меня нет нулевого провода?

Если у вас нет нейтрального провода, у вас есть три основных варианта:

Вы можете нанять электрика, и он / она проведет нейтраль по всему дому.Но вы, вероятно, не собираетесь вмешиваться в это. Это может быть дорого и просто неудобно.

Умный выключатель света, не требующий нулевого провода

Купить умный выключатель света, для которого не нужен нейтральный провод, – это более простой и доступный вариант . Есть несколько вариантов, но, по моему опыту, лучший – это диммерный переключатель Lutron Caseta Smart Home. Он получает отличные отзывы и его легко настроить самостоятельно.

Опять же, вам нужно будет купить соответствующий концентратор, чтобы эти умные переключатели света работали. В случае диммерного переключателя Lutron Caseta вам понадобится интеллектуальный беспроводной мост Lutron Caseta Wireless Smart Bridge.

Используйте умные лампочки

Наконец, вы можете просто использовать умные лампочки и полностью избавиться от хлопот, связанных с умными выключателями света. Однако у умных лампочек есть и недостатки. Самая большая проблема в том, что они просто не будут работать, если ваш выключатель света когда-либо выключен. .Это означает, что вам нужно, чтобы выключатель света всегда оставался включенным.

Это может быть настоящей болью для вас и вашей семьи, и о ней трудно вспомнить. Я считаю, что домашняя автоматизация smart должна добавить функциональность к тому, что уже существует сегодня, а не устранить ее.

Невозможность использовать выключатели в вашем доме не кажется мне таким уж умным.

Не поймите меня неправильно, есть варианты использования умных лампочек, просто они не мой первый выбор.

Если вы все еще взвешиваете плюсы и минусы умных лампочек и умных переключателей, ознакомьтесь с публикацией Эрика Бланка «Умная лампочка против умного переключателя».

Почему у моего нейтрального провода есть напряжение?

Ранее мы обсуждали, что основная задача нейтрального провода – служить каналом для возврата энергии к первоначальному источнику. А в случае интеллектуального переключателя света нейтральный провод также обеспечивает питание, поэтому переключатель всегда может находиться в положении «на ».

Следовательно, если на этом проводе есть напряжение, значит, он выполняет свою работу! Но будьте осторожны, это, очевидно, означает, что вы не отключили питание переключателя, над которым работаете. Подойдите к электрическому щитку и выключите прерыватель.

Если вы уже отключили прерыватель, а нейтраль все еще находится под напряжением, обратитесь к электрику, прежде чем продолжить работу. . Скорее всего, есть проблема, для решения которой вам понадобится профессионал.

Можно ли заземлить нейтральный провод?

Я вижу этот вопрос, можно ли подключить нейтральный провод к земле , много всплывает на поисковых форумах. Ответ – НЕТ. Нейтральный и заземляющий провода не взаимозаменяемы!

Очень опасно пытаться использовать заземляющий или нейтральный провод для любых целей, отличных от их предполагаемого использования.

Как обсуждалось ранее, провода заземления не предназначены для пропускания тока в нормальных условиях . Они используются только в качестве меры предосторожности при возникновении аномального заряда.

Убирая землю или вмешиваясь в нее, вы подвергаетесь очень реальному риску поражения электрическим током.

Заключение

Работа с домашней электропроводкой может быть пугающей, и на то есть веские причины. Ставки высоки.

Но, исходя из опыта, после того, как вы проведете свое исследование, легко заменить стандартные переключатели света на интеллектуальные.

Теперь, когда вы знаете, что такое нейтральный, горячий и заземляющий провода и как их идентифицировать, у вас есть все необходимое для начала работы.

Просто убедитесь, что на вашем электрическом щите выключен правый прерыватель.

Серьезно.

Еще раз проверьте это.

А теперь приступим!

Нейтральный провод – обзор

В некоторых ситуациях коэффициент мощности, определенный в соответствии с первым изданием Std 1459, может быть больше 1. В разделе 2.4.1 представлено новое выражение для В e , в котором концепция От потерь, зависящих от напряжения, отказываются в пользу приближения к активной мощности нагрузки. Теперь, в определении ξ = P Δ / P Y , P Δ – это мощность, потребляемая нагрузками в Δ и / или нагрузками в Y без нейтрального провода, а P Y – это активная мощность, потребляемая нагрузками, подключенными в Y нулевым проводом.Преимущество этого подхода заключается в том, что топология нагрузки определяет значение ξ , а не потери, зависящие от напряжения. Пример поможет прояснить ситуацию.

Пример 2.3

Рассмотрим составную сбалансированную трехфазную нагрузку из резисторов R, подключенных в Y и питаемых по четырем проводникам с набором асимметричных напряжений, равными векторам,

(2,86) Va = V ++ V0; Vb = γ2V ++ V0; Vc = γV ++ V0

Определите коэффициент мощности нагрузки согласно Std 1459.

Линейный и нейтральный токи равны,

(2,87) Ia = I ++ I0; Ib = γ2I ++ I0; Ic = γI ++ I0; In = 3I0

, где I + = V + / R и I 0 = V 0 / R.

Учитывая сопротивление нулевого нулевого проводника, ρ = 0. Тогда эффективный ток равен

(2.88) Ie = I + 2 + I − 2 + I02 = 1RV + 2 + V02

Если эффективное напряжение В e определяется без учета топологии нагрузки и считается ξ = 1, как требуется по Std 1459-2000, мы имеем,

(2.89) Ve = V + 2 + V − 2 + 12V02 = V + 2 + 12V02

Следовательно,

(2.90) Se = 3RV + 2 + V02V + 2 + 1 / 2V02

Активная мощность,

(2,91) P = 3RV + 2 + V02

Тогда коэффициент мощности,

(2,92) PFe = PSe = V + 2 + V02V + 2 + V02V + 2 + 0.5V02 = 1 + (V0 / V +) 21 + 0.5 (V0 / V +) 2À1

Этот необычный результат очевиден из последней интерпретации Эмануэля для V e и описан в Std 1459-2010. Фактически, нагрузка в примере имеет P Δ = 0, тогда ξ = 0, а не 1. В этом случае значение V e равно,

(2,93) Ve = V + 2 + V02

и полная мощность

(2,94) Se = 3RV + 2 + V02

, что дает ожидаемое значение коэффициента мощности

(2,95) PFe = PSe = 1

. в примере 2.1 были основаны на Стандарте 1459-2000. Однако, как было указано здесь, существует новая интерпретация Эмануэля, собранная в Стандарте 1459-2010, необходимая для пересчета примера, принимая ρ = r n / r = 1,43, и ξ = 0, поскольку нагрузка включает только элементы звездообразного соединения с доступной нейтралью. Таблица 2.5 включает наиболее важные результаты.

Таблица 2.5. Результаты практического примера для r 0 = 1,43 и = 0

V e I e S 1+ 359 эл S e PF el PF e
229.62 104,52 65,052 65,844 72,004 0,986 0,901

Функция нейтрального провода в 3-фазной 4-проводной системе

В этой статье я обсуждаю нейтральный провод с функцией 3 в фазе 4-проводной системы . Прочитав эту статью, вы сможете понять некоторые очень удивительные факты о необходимости нейтрального провода в трехфазной системе распределения.


Электроэнергия от генерирующих станций передается на большие расстояния по линиям передачи на различные приемные станции.Затем мощность распределяется между различными подстанциями, расположенными в разных местах и ​​населенных пунктах. В конечном итоге напряжение снижается до 400/230 вольт, т.е. 400 вольт для оптовых потребителей и 230 вольт для обычных бытовых потребителей.

Обмотки трансформаторов, установленных на подстанции, соединены треугольником на первичной стороне и звездой на вторичной стороне.

Распределение обычно однофазное двухпроводное и трехфазное четырехпроводное. Напряжение между любым фазным проводом и нейтралью составляет 230 вольт, а между любыми двухфазными проводами – 400 вольт.

Электропитание домов, небольших офисов, магазинов и других помещений, требующих малых нагрузок, осуществляется от распределительной сети напряжением 230 В с помощью одной фазы и одного нулевого провода.

Там, где поставка должна осуществляться в крупное предприятие, такое как гостиницы, офисы, больницы, применяется система трехфазного четырехпроводного питания. Он состоит из трех фазных проводов и нейтрали.


Функция нейтрального провода в трехфазной четырехпроводной системе заключается в том, чтобы служить обратным проводом для общей бытовой системы электроснабжения.Нейтраль подключена к каждой однофазной нагрузке. Потенциал нейтральной точки можно очень хорошо понять из следующего рисунка.

На приведенной выше схеме генератор подключен к нагрузке по трехфазной четырехпроводной системе. Нейтральные точки генератора и нагрузки соединены вместе. Нейтральный провод служит общим обратным проводом для всех трех фаз, выходящих наружу от N 1 .

Следовательно, полный ток нейтрали является векторной суммой трех линейных токов.В сбалансированных условиях векторная сумма равна нулю, и, следовательно, ток нейтрали равен нулю. В этом случае нет вопроса о падении напряжения на нейтрали, и потенциал N 2 такой же, как и у N 1 .

Это проясняет, что если система питания переходит на трехфазную трехпроводную систему, нейтральный проводник может быть удален без каких-либо изменений в распределении потенциала в сети. В этом случае потенциал N 2 по-прежнему будет равен потенциалу N 1 .Поэтому основная передающая сеть представляет собой трехпроводную систему.

Трехфазные нагрузки сбалансированы и не вносят вклад в ток нейтрали, поэтому нейтральный проводник можно удалить.

Но баланс нагрузки на каждой фазе затруднен в случае однофазных нагрузок. Из-за этого дисбаланса всегда течет нейтральный ток. Поэтому нейтральный провод в этом случае очень важен.

Балансировка фаз в трехфазной четырехпроводной системе


Под балансировкой фаз понимается равномерное распределение однофазных осветительных нагрузок по 3-фазным 4-проводным проводам питающей сети, так что линейные токи на всех фазах приблизительно равны.

Разница в нагрузке вызовет несбалансированный ток, протекающий через нейтральный провод. Полное сопротивление трех проводников будет одинаковым, и неравный ток, протекающий по ним, вызовет неравные падения напряжения, что может привести к несбалансированности напряжений на нагрузках. Однако достичь абсолютно равного распределения в таких случаях невозможно, и в результате может существовать небольшой ток в нейтрали.

Чтобы получить достаточно равномерное распределение нагрузки в трехфазных проводах, жилые дома следует подключать последовательно, при этом трехфазное питание подается на большие здания, такие как гостиницы, школы, коммерческие здания и т. Д., важно, чтобы основной задачей было равномерное распределение нагрузки по всем фазам .

«Балансировка» обеспечивает наиболее эффективное использование генератора и трансформатора. Например, трансформатор на 100 кВА может удовлетворительно выдерживать однофазную нагрузку 33,3 кВА на каждой из своих фаз. Если он подключен только к одной фазе питания, он будет перегружен.

Почему нейтраль заземлена?


Назначение заземления нейтрали показано на рисунке.

На рисунке A показан трансформатор 11 кВ / 230 В, питаемый от линии 11 кВ. Вторичная обмотка этого трансформатора в этом случае не заземлена.

При нарушении изоляции между обмотками HT и LT по какой-либо причине на клеммах трансформатора 230 В появится напряжение питания 11 кВ. Это будет очень опасная ситуация как для оборудования, подключенного к этой линии, так и для оператора.

Теперь посмотрим на Рисунок B, вторичная обмотка трансформатора в этом случае заземлена.Если на клеммах вторичной обмотки появляется напряжение 11 кВ, то по пути, показанному на рисунке, будет протекать чрезмерный ток, и предохранитель перегорит.

Следовательно, заземление нейтрального провода распределительного трансформатора на подстанции очень необходимо с точки зрения безопасности .

Напряжение между нейтралью и землей


Может существовать очень небольшое напряжение между нейтралью и землей, поскольку нейтраль жестко соединена с землей на подстанции, и оно может возрасти, если заземление подстанции не работает должным образом.

При неисправных условиях, например, предохранитель или автоматический выключатель, защищающий фидер, не срабатывает в случае замыкания на землю на одной из линий, нейтраль может достичь гораздо более высокого потенциала по отношению к земле.

В таких условиях произойдет сильное падение напряжения на земле подстанции из-за тока короткого замыкания, что может привести к серьезному поражению электрическим током.

Что происходит при отсоединении нейтрального провода?


Когда нейтральный провод в 3-фазной 4-проводной системе отключен, нагрузки, которые подключены между любыми двумя линейными проводниками и нейтралью, подключаются последовательно, и разность потенциалов на комбинированной нагрузке становится равной линии Напряжение.Разность потенциалов на каждой нагрузке изменяется в соответствии с номинальной нагрузкой.

Рисунок : Эффект отключения нейтрального провода в трехфазной четырехпроводной системе можно более четко пояснить на следующем рисунке:

Предположим, что сопротивление 100 Ом подключено между фазой R и нейтралью, а сопротивление 50 Ом подключено между фазой Y и нейтралью в 3-фазном, 4-проводном источнике питания, как показано на рисунке (a). Упрощенная схема показана на рисунке (б).

Если нейтральный провод отключен, две нагрузки R 1 и R 2 подключаются последовательно, и разность потенциалов на них становится равной линейному напряжению, то есть 400 В.
Следовательно, ток
через нагрузки, I = V L / (R 1 + R 2 )
= 400 / (100 + 50) = 2,67 A
Следовательно,
разность потенциалов на сопротивлении R 1 = I * R 1
= 2.67 * 100 = 267 В

Аналогично,
разность потенциалов на сопротивлении R 2 = I * R 2
= 2,67 * 50 = 133 В

Из рисунка выше видно, что если нейтральный провод при отключении в 3-фазной, 4-проводной системе разность потенциалов на высокоомной нагрузке увеличивается, а разность потенциалов на низкоомной нагрузке уменьшается.

В этом процессе напряжение на высокоомной нагрузке может вырасти больше, чем расчетное значение, и может повредить высокоомную нагрузку .

Спасибо, что прочитали о функции нейтрального провода в 3-фазной 4-проводной системе. .

Основные понятия | Все сообщения

© www.yourelectricalguide.com/ Функция нейтрального провода в 3-фазной системе 4-проводной системы.

Почему провод нейтральной электрической цепи может быть горячим

»Проекты домашних электромонтажных работ
»Домашняя электрическая проводка: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у электрика

Что может быть причиной горячего медного заземления и нулевого провода? В ванной отключилось электричество, я проверил автоматический выключатель и GFCI, и все в порядке.

Причины, по которым нейтральный провод имеет показания 120 вольт
[ad # block] Вопрос: Что может быть причиной нагрева медного заземления и нейтрального провода?

В ванной отключилось электричество, я проверил автоматический выключатель и GFCI, и все в порядке. Когда я исследовал питание и проводку в выключателях и розетках света, я обнаружил, что заземление (медный провод) и нейтраль (белый) имеют 120 В. Все, что я проверил, кажется нормальным, даже если земля в доме выглядит хорошо.Что могло вызвать нагрев медного заземления и нейтрального провода? Мне нужно что-нибудь проверить?

Этот вопрос по электрике принадлежит: Дэниел, разнорабочий из Маунт-Вернон, Вашингтон.
Подробнее о Домашняя проводка для Вашингтона

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Дэниел.

Общие сведения о нейтральном электрическом проводе

Daniel, в зависимости от схемы подключения и компонентов схемы, обычно бывает 120 вольт на нейтральном проводе, который проверяется на массу.Так обстоит дело с осветительной схемой, где есть светильники со стандартными лампами накаливания. Показание 120 вольт будет замечено, если провода тестера напряжения будут помещены между двумя горячими проводами или двумя нейтральными проводами, когда цепь включена и находится под нагрузкой. (Не рекомендуется выполнять эту процедуру, если вы не понимаете, что делаете, потому что попадание в середину любой цепи под напряжением может вызвать поражение электрическим током, которое может быть фатальным.) Показания 120 вольт на нейтрали также могут быть вызваны одна ветвь электрической сети или цепь, которая была потеряна, поэтому обратная связь по напряжению происходит через другие устройства с электрической цепью.При обнаружении таких условий лучше всего обратиться к квалифицированному подрядчику-электрику, который определит проблему, а затем выполнит необходимый ремонт.

Подробнее об электропроводке

, проводка электрической розетки

Электропроводка Электрическая розетка для дома
Домашняя электрическая проводка включает в себя розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным делом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

электрическая схема

Перечень электрических цепей
Размер домашней электрической сервисной панели рассчитан путем расчета площади дома в квадратных футах с учетом требований кодов для требуемых электрических цепей.

автоматический выключатель

Защита электропроводки с помощью автоматических выключателей
Руководство по домашним автоматическим выключателям и тому, как они работают для защиты вашей электропроводки.При правильной установке домашняя электропроводка защищена устройством защиты цепи.

электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Как установить электропроводку в ванной

Электропроводка в ванной комнате
Полностью объясненные фотографии и схемы электропроводки в ванной комнате с требованиями кодов для большинства новых или реконструируемых проектов.

Для получения дополнительной информации об устранении неполадок
Устранение неполадок

Устранение неполадок с электропроводкой
Лицензированный электрик раскрывает секреты успешного устранения неполадок с электроприводом Методы, используемые для решения большинства домашних электрических проблем и встречающихся сбоев проводки.



Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу.

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
