Действие магнитного поля на проводник с током. Л.р.№1
«Только кухарка прибавляет соли на глаз,
а физики должны все рассчитывать»
П.Л. Капица
В данной теме разговор пойдёт о том, какое же действие оказывает магнитное поле на проводник с током. В конце урока, для закрепления полученных знаний, будет проведена лабораторная работа по наблюдению действия магнитного поля на ток.
Магнитное поле — это особый вид материи, посредством которой осуществляется взаимодействие между движущимися электрически заряженными частицами. Магнитное поле порождается электрическим током и обнаруживается по действию на электрический ток. Для количественного описания магнитного поля вводится физическая величина, называемая.
Магнитная
индукция — это векторная физическая величина, являющаяся
силовой характеристикой магнитного поля, численно равная максимальному
вращающему моменту, действующему на контур с единичным магнитным моментом, и
направленная вдоль положительной нормали к контуру.
Магнитное поле — это вихревое поле, т.е. линии индукции магнитного поля замкнуты. Замкнутость линий говорит нам о том, что магнитных зарядов в природе не существует, источником магнитного поля являются движущиеся заряды и переменные электрические поля.
Опыты Ампера показали, что два проводника притягиваются или отталкиваются в зависимости от направления тока в них. Это объясняется тем, что сила, которую испытывает каждый из проводников, обусловлена магнитным полем, создаваемым током другого проводника.

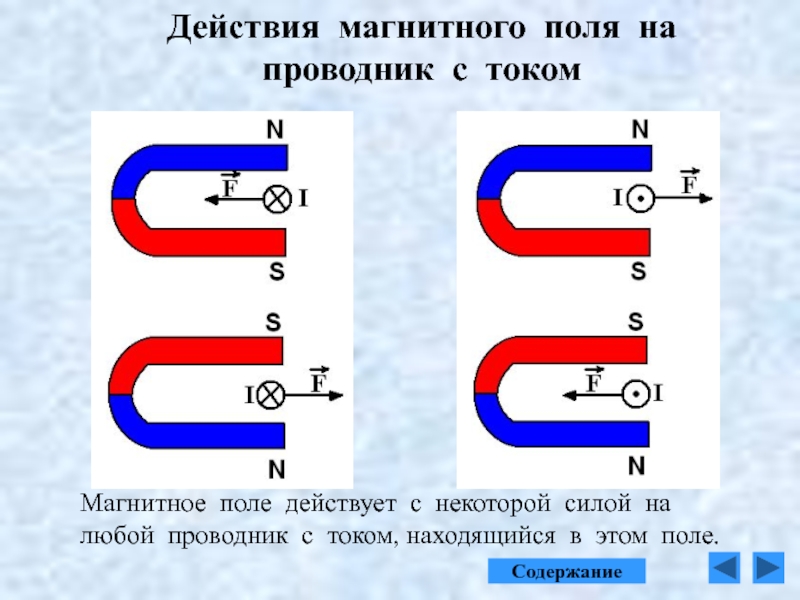

Магнитное поле действует с некоторой силой на любой проводник с током, находящийся в этом поле.

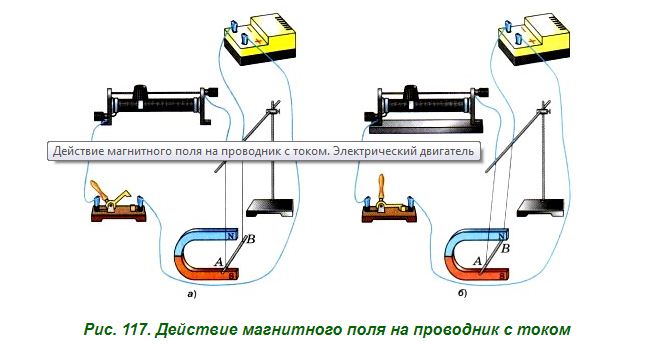

Действительно,
расположим проводник с током так, чтобы только один его прямолинейный участок
оказался в сильном магнитном поле (например, между полюсами подковообразного
магнита), а остальные части цепи находились в областях пространства, где
магнитное поле слабое и его действием на эти части цепи можно пренебречь.

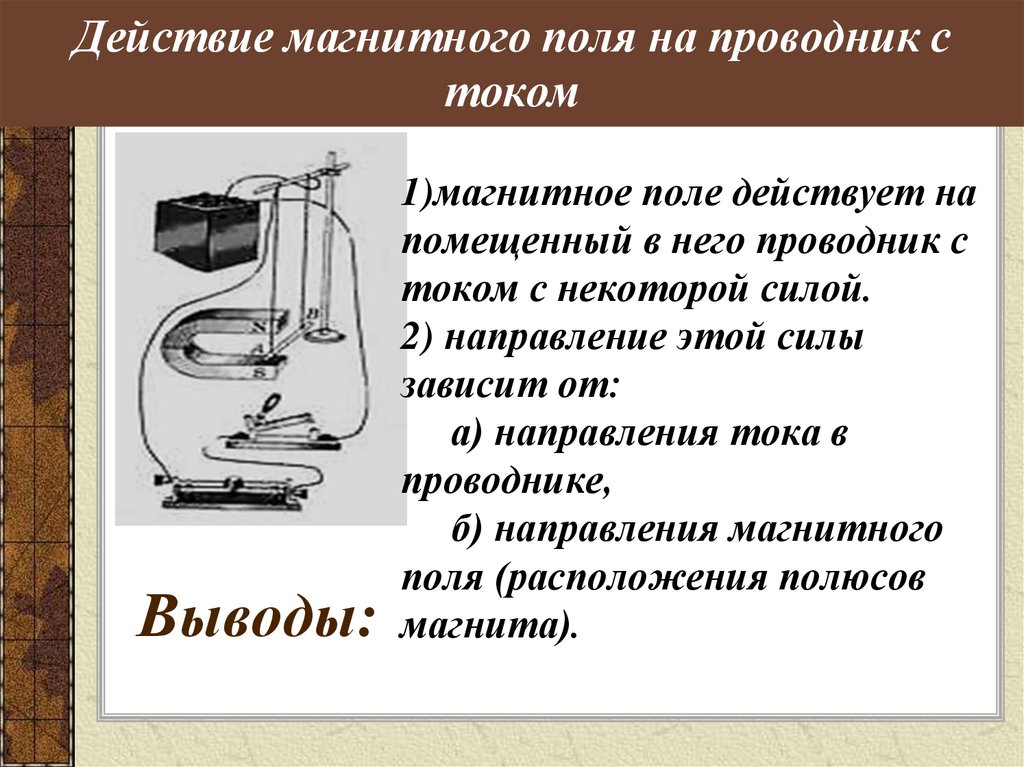

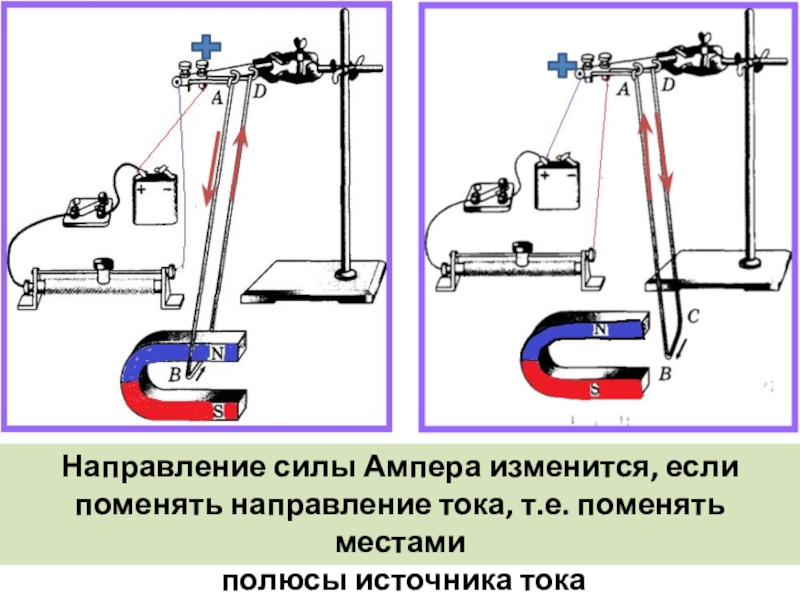

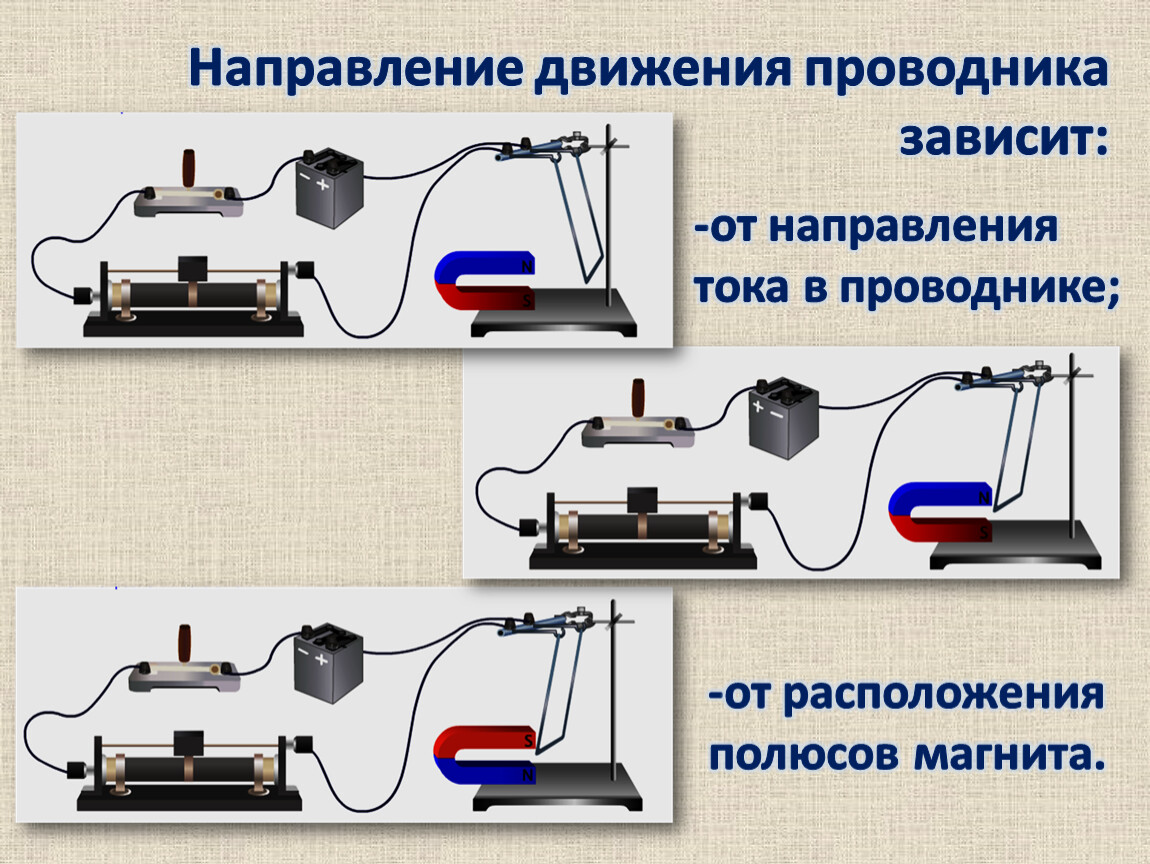

Как показывают многочисленные опыты, проводник может двигаться влево или вправо, вверх или вниз, в зависимости от направления тока и от расположения полюсов магнита. Но если проводник расположить вдоль направления магнитного поля, то никакие силы на него действовать не будут.
Закон, определяющий силу, действующую на отдельный небольшой участок проводника с током в магнитном поле, был установлен в 1820 году французским физиком Андре-Мари Ампером, поэтому эту силу называют силой Ампера.
От чего зависит сила Ампера?

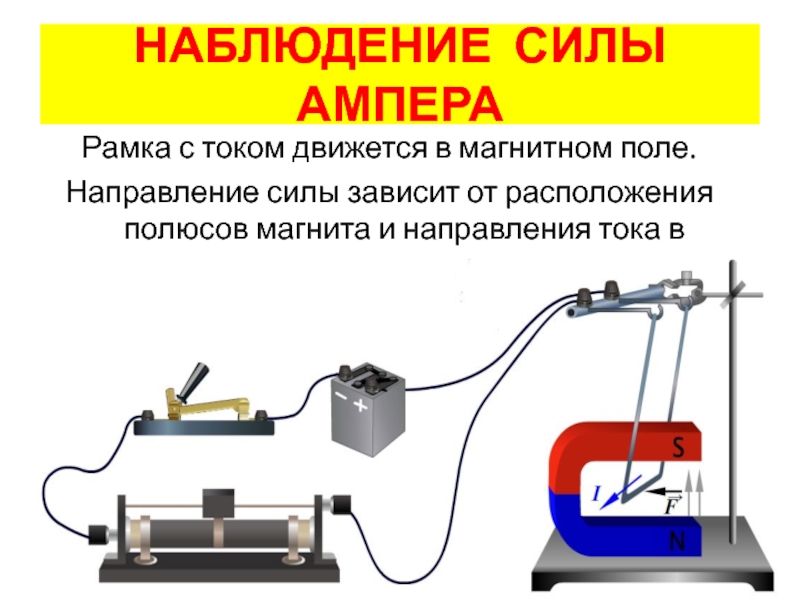

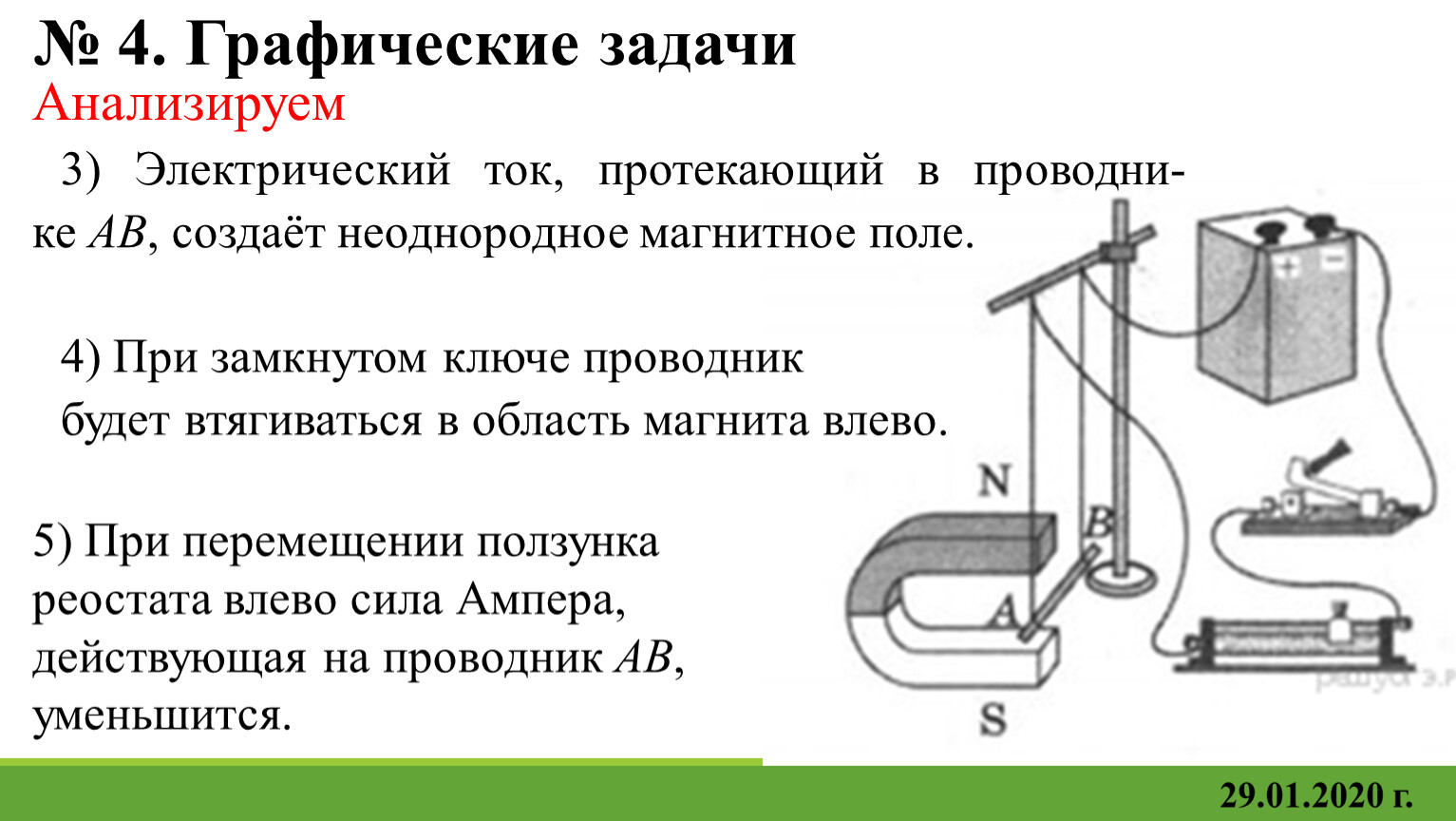

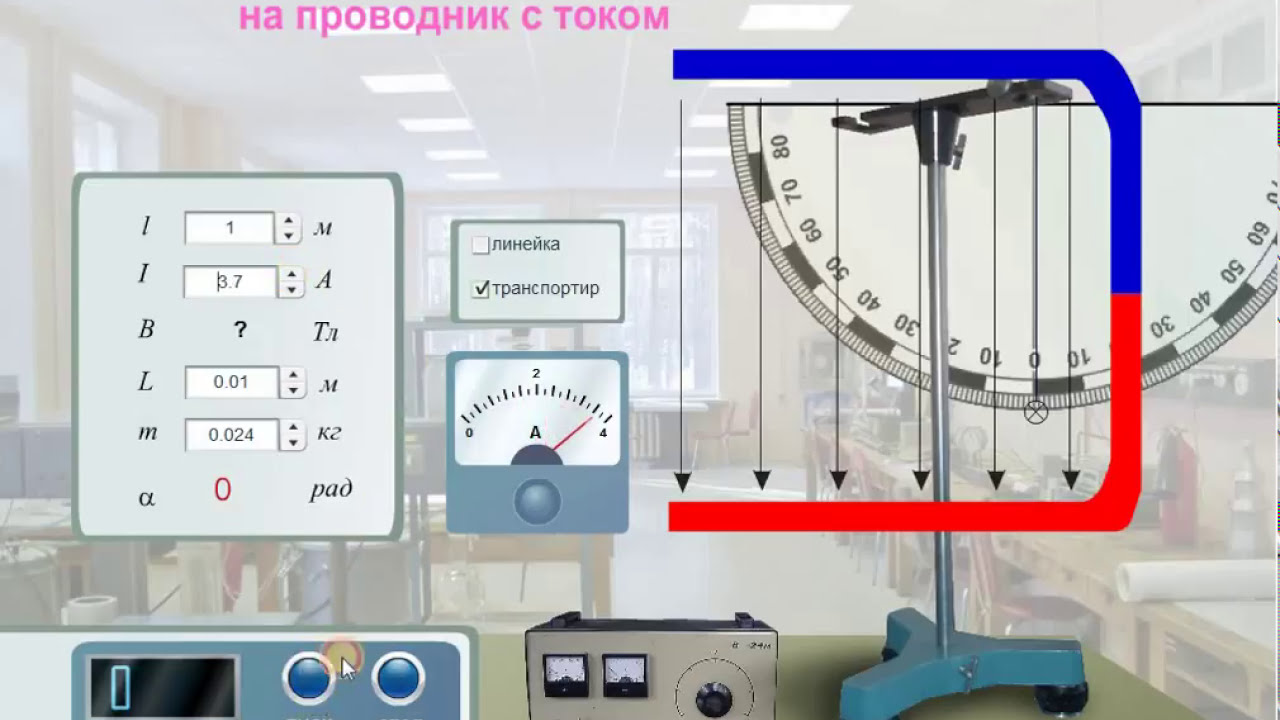

Возьмем свободно подвешенный горизонтальный проводник и поместим его в поле постоянного подковообразного магнита. Поле такого магнита в основном сосредоточено между его полюсами, поэтому магнитная сила действует только на часть проводника, расположенную непосредственно между полюсами.
Сила
измеряется с помощью специальных весов, связанных с проводником двумя
стержнями.
Она будет направлена горизонтально, перпендикулярно проводнику и
линиям магнитной индукции.
Если увеличить силу тока в 2 раза, то можно заметить, что и действующая на проводник сила также увеличится в 2 раза. Если же добавить еще один такой же магнит, то в 2 раза увеличится размер области существующего магнитного поля, и тем самым в 2 раза увеличится длина той части проводника, на которую это поле будет действовать.
Как и любая другая сила, сила Ампера будет зависеть от угла образованного вектором магнитной индукции с проводником.
Таким образом, максимальная сила, действующая на отрезок проводника с током, прямо пропорциональна произведению силы тока на длину участка проводника:
Этот
опытный факт можно использовать для определения модуля вектора магнитной
индукции. Действительно, поскольку сила прямо пропорциональна
произведению силы тока и длины участка проводника, то их отношение не будет
зависеть ни от силы тока в проводнике, ни от длины участка проводника, на
которое действует магнитное поле.
Таким образом, модуль вектора магнитной индукции определяется отношением максимальной силы, действующей со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка.
Вектор магнитной индукции полностью характеризует магнитное поле. В каждой точке магнитного поля можно определить его направление и модуль.

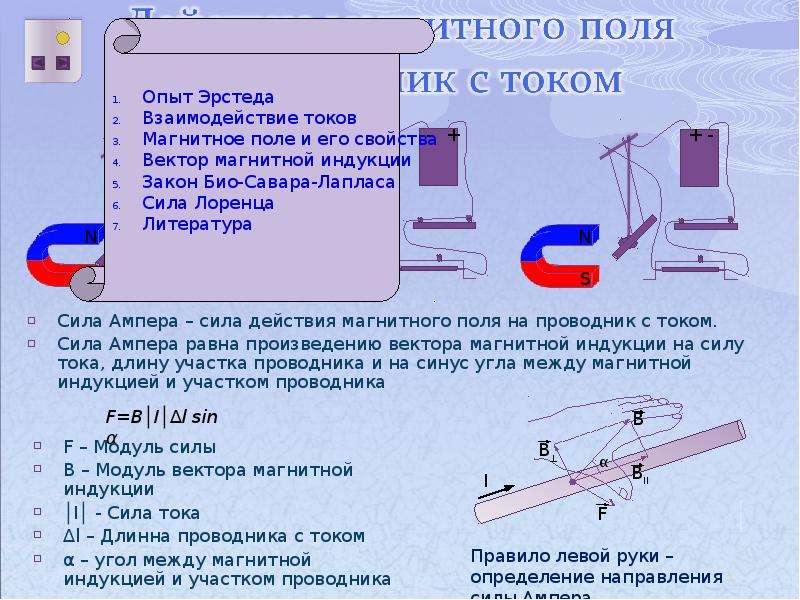

Силу, действующую на проводник с током в магнитном поле, называют силой Ампера.
Сила
Ампера равна произведению модуля силы тока, модуля
вектора магнитной индукции, длины отрезка проводника и синуса угла между
направлениями вектора магнитной индукции и тока.
Это выражение еще называют законом Ампера. Им можно пользоваться только тогда, когда длина проводника такова, что
Направление силы Ампера можно определить, пользуясь правилом левой руки: руку располагают так, чтобы нормальная составляющая магнитной индукции входила в ладонь, четыре вытянутых пальца были направлены по току; тогда отогнутый на 900 большой палец укажет направление действующей на проводник силы Ампера.
Силы,
действующие на проводник с током в магнитном поле, широко используются в
технике. Электродвигатели и генераторы, телефоны и микрофоны — во всех этих и
множестве других приборах используется взаимодействие токов, токов и магнитов и
т.
Разберемся с принципом работы громкоговорителя, который является одним из самых знаменитых изобретений ХХ века. Именно его появление (наряду с микрофоном) обеспечило возможность развития систем звукозаписи и звуковоспроизведения. В настоящее время громкоговорители относятся к самым массовым видам звуковой аппаратуры (по приблизительным подсчетам их промышленный выпуск достигает 500 млн. штук в год). От качества звучания громкоговорителей в значительной степени зависит качество звука в системах звукоусиления, радиовещания, телевидения, звукозаписи и домашнего воспроизведения. Именно поэтому исследованием физических процессов преобразования звука в громкоговорителях, созданием их математических моделей и алгоритмов, программных продуктов для их расчета и проектирования занимаются десятки университетов и научных центров, а производством — сотни крупнейших фирм.
Громкоговоритель
— это прибор, который служит для возбуждения звуковых волн под действием
переменного электрического тока, меняющегося со звуковой частотой.
История устройства, преобразующего энергию электрического сигнала в энергию звукового поля, началась в конце 19 века, задолго до появления усилителей мощности. В 1849 году на Кубе изобретатель итальянского происхождения Антонио Меуччи сконструировал, как он говорил, «Говорящий телеграф». Однако данное устройство он не смог запатентовать из-за достаточной бедности.
26 октября 1861 года преподаватель физики Фридрихсдорфского института
В 1874 году немецкий инженер Эрнст Вернер фон Сименс, основатель компании Siemens, описал магнитоэлектрический аппарат, в котором круглая катушка с намотанной проволокой располагается в радиальном магнитном поле со специальной поддержкой для обеспечения возможности вертикального смещения. Он указал тогда, что этот двигательный механизм может использоваться для получения звука, но не продемонстрировал это на практике.
В 1876 году американский ученый Александр Белл запатентовал телефон и продемонстрировал его звучание с использованием преобразователя очень похожего типа.
Когда,
в 1876 г. американские газеты сообщили об изобретении телефона Александром
Беллом, Меуччи заподозрил, что у него просто украли идею, и подал в суд на
«Вестерн Юнион». После многолетней тяжбы он все-таки выиграл процесс. Но к тому
времени патент на изобретение уже истек, и итальянец смог получить разве что
моральное удовлетворение.
Только 11 июня 2002 года Конгресс США вынес решение о
том, что именно Меуччи, а не Белл, является изобретателем телефона.
В 1915-1918 гг. эти разработки продолжили инженеры фирмы Белла, и вскоре на улицах городов появились первые рупорные громкоговорители.
Но диапазон частот у этих устройств был очень узким. Выход нашли американцы Честер Рейс и Эдвард Келлог из компании «Дженерал электрик». В 1924 г. они сконструировали электродинамический излучатель, в котором диафрагма могла работать в диапазоне выше своей резонансной частоты. Уже через два года это устройство появилось в промышленных громкоговорителях Radiola Model 104, а также в радиоприемнике Radiola 28. В 1927 г. в конструкции головки громкоговорителя появился постоянный магнит, что способствовало улучшению качества звука.
Интересно
отметить, что почти одновременно работы по созданию электродинамических
громкоговорителей велись и в России.
В 1923 году в Петрограде была создана
Центральная радиолаборатория, позднее переименованная в Институт радиовещательного
приема и акустики. С первых дней создания в ИРПА проводились разработки
громкоговорителей. В 1926 году был создан электромагнитный громкоговоритель
“Рекорд” и электромагнитный рупорный уличный громкоговоритель ТМ,
которые начали выпускаться на заводе им. Кулакова. Уже в 1930-32 годах были
созданы первые мощные громкоговорители для звукоусиления на Красной площади в
Москве (мощностью 100 Ватт). С тех пор акустические системы претерпели массу
изменений, но принцип их работы до сих пор остается все тем же.
Устройство громкоговорителя. У громкоговорителя есть подвижная и неподвижная части, которые и образуют его функциональную систему.
Подвижную
часть, закрытую пылезащитным колпачком, называют диффузором. Он создает
механические колебания — вибрацию воздуха, который мы воспринимаем как звук, и
чем больше площадь соприкосновения подвижной части с воздухом, тем сильнее
будет излучаемый звуковой сигнал.
За диффузором располагается центрирующая шайба, в которой находится электромагнитная катушка. Она влияет на мощность звука и его качество. Каркас такой катушки изготавливают из плотной бумаги или медной, или алюминиевой фольги и прикрепляют к диффузору с тыльной стороны. Выводы катушки подключаются к выходному каскаду усилителя звуковой частоты.
Эта катушка (еще ее называют звуковой) имеет свободный ход на металлическом стержне, расположенном в магнитном поле мощного постоянного магнита, кольцевой формы, который крепится к корзине. При прохождении через обмотку звуковой катушки усиленного звукового сигнала, создается переменное электромагнитное поле, которое суммируется воедино витками намотанного на каркас провода и взаимодействует с магнитным полем постоянного магнита.
В
зависимости от силы поступаемого на обмотку электрического
сигнала, прочно прикрепленная к диффузору катушка приводит диффузор в
колебательные движения, который возбуждает окружающий его воздух, образовывая
направленную звуковую волну.
Высококачественные громкоговорители воспроизводят звуковые колебания в диапазоне от 20 до 20000 Герц. Но такие устройства довольно сложны. Чаще применяют системы из нескольких громкоговорителей с разделёнными диапазонами воспроизведения звука. Это улучшает слышимое качество звука и перераспределяет электрическую и механическую нагрузку между динамиками, увеличивая общую громкость воспроизведения. Для домашних условий вполне достаточной может быть мощность около 1–5 электрических ватт. Для вечеринки – около 20–100 ватт. Небольшой актовый зал или дискотека – 300–500 ватт. И далее по возрастающей. Общим недостатком всех громкоговорителей является малый КПД – 1-3 %. Но и этих процентов на практике хватает для слушания музыки, речи и других звуков окружающего нас мира.
Лабораторная работа №1. Наблюдение действия магнитного поля на ток.
Цель
работы: наблюдение действия магнитного поля на проводник с
током.
Оборудование: штатив с муфтой и лапкой, реостат, ключ, источник постоянного тока, соединительные провода, дугообразный магнит и, конечно же, проволочный моток.
Ход работы:

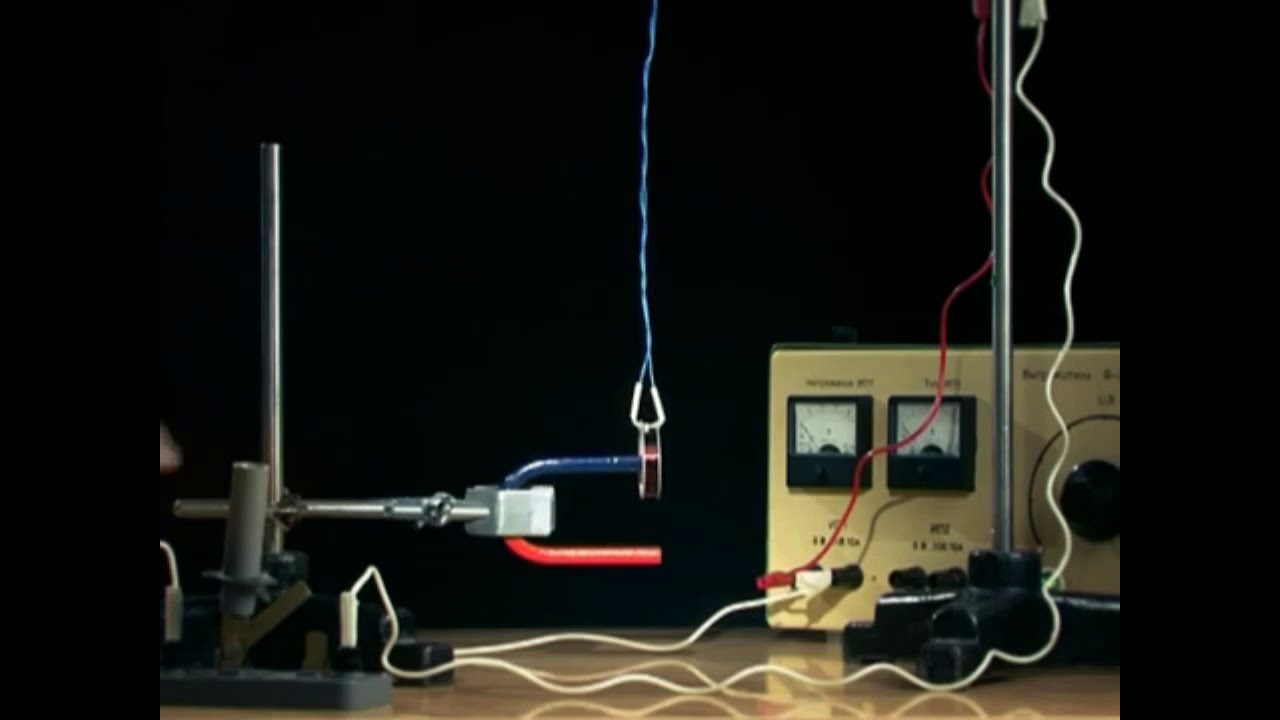

1. Необходимо подвесить проволочный моток к штативу, предварительно присоединив его к источнику тока последовательно с реостатом и ключом. Предварительно ключ должен быть разомкнут, а движок реостата должен быть установлен на максимальное сопротивление. Начертите схему.

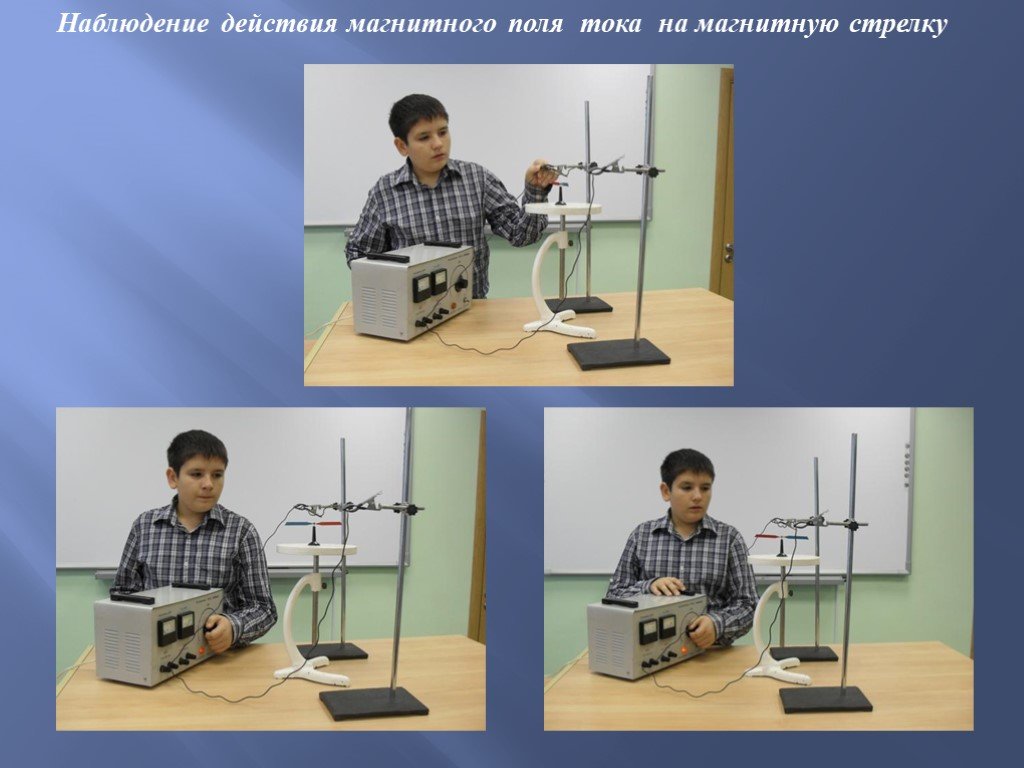

2 .Замкните цепь и расположите магнитную стрелку под мотком, определите полярность магнитного поля мотка.
3. Поднесите к висящему мотку магнит и, замыкая ключ, пронаблюдайте движение мотка. Сделайте рисунок.
4. Ответьте на вопросы:
Каково направление тока в мотке?
Каково направление магнитного поля мотка?
И каково направление магнитного поля магнита?
5.
Поменяйте направление тока в мотке и опять пронаблюдайте за его движением.

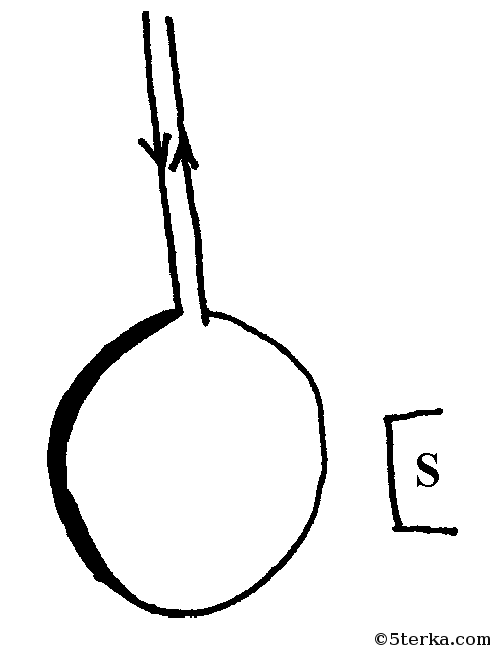

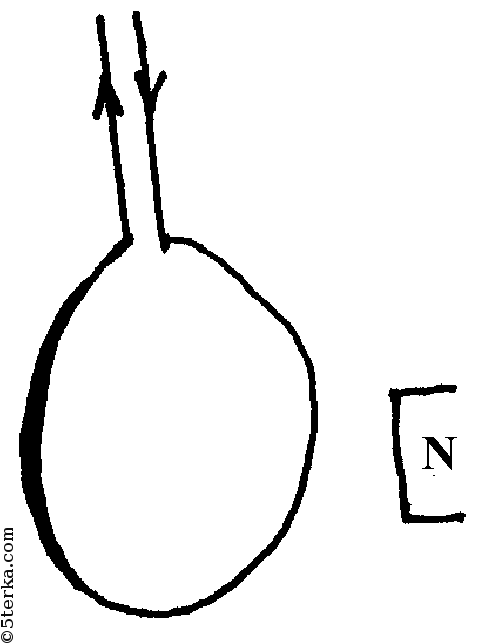

Сделайте соответствующий рисунок, и ответьте на вопросы из предыдущего пункта.
Сделайте самостоятельно выводы по данной теме.
