Направление магнитного поля: Магнитное поле, силовые линии, вектор магнитной индукции, принцип суперпозиции. Курсы по физике

Содержание

Магнитное поле, силовые линии, вектор магнитной индукции, принцип суперпозиции. Курсы по физике

Тестирование онлайн

  • Магнитное поле. Основные понятия

  • Магнитное поле. Вектор магнитной индукции

Магнитное поле

Уже в VI в. до н.э. в Китае было известно, что некоторые руды обладают способностью притягиваться друг к другу и притягивать железные предметы. Куски таких руд были найдены возле города Магнесии в Малой Азии, поэтому они получили название магнитов.

Посредством чего взаимодействуют магнит и железные предметы? Вспомним, почему притягиваются наэлектризованные тела? Потому что около электрического заряда образуется своеобразная форма материи – электрическое поле. Вокруг магнита существует подобная форма материи, но имеет другую природу происхождения (ведь руда электрически нейтральна), ее называют магнитным полем.

Для изучения магнитного поля используют прямой или подковообразный магниты. Определенные места магнита обладают наибольшим притягивающим действием, их называют полюсами

(северный и южный). Разноименные магнитные полюса притягиваются, а одноименные – отталкиваются.

Для силовой характеристики магнитного поля используют вектор индукции магнитного поля B. Магнитное поле графически изображают при помощи силовых линий (линии магнитной индукции). Линии являются замкнутыми, не имеют ни начала, ни конца. Место, из которого выходят магнитные линии – северный полюс (North), входят магнитные линии в южный полюс (South).

Магнитное поле можно сделать “видимым” с помощью железных опилок.

Магнитное поле проводника с током

А теперь о том, что обнаружили Ханс Кристиан Эрстед и Андре Мари Ампер в 1820 г. Оказывается, магнитное поле существует не только вокруг магнита, но и любого проводника с током. Любой провод, например, шнур от лампы, по которому протекает электрический ток, является магнитом! Провод с током взаимодействует с магнитом (попробуйте поднести к нему компас), два провода с током взаимодействуют друг с другом.

Силовые линии магнитного поля прямого тока – это окружности вокруг проводника.

Направление вектора магнитной индукции

Направление магнитного поля в данной точке можно определить как направление, которое указывает северный полюс стрелки компаса, помещенного в эту точку.

Направление линий магнитной индукции зависит от направления тока в проводнике.

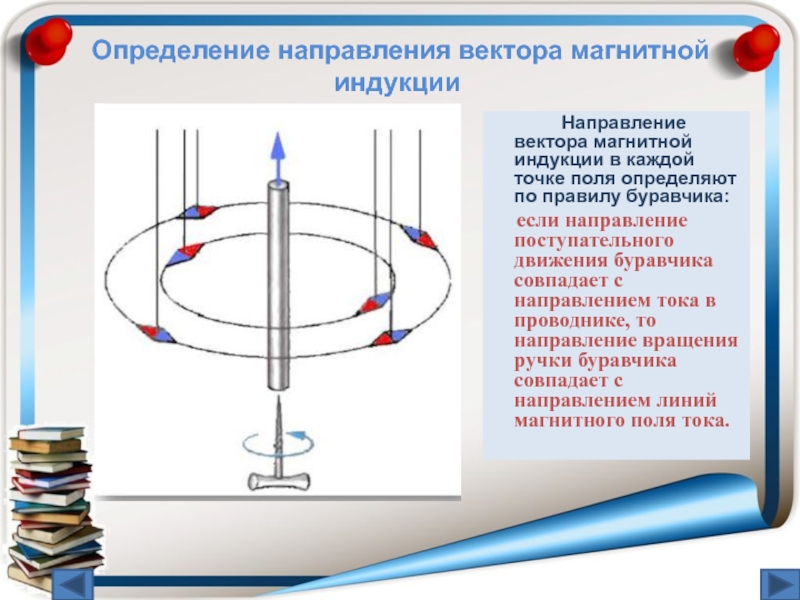

Определяется направление вектора индукции по правилу буравчика или правилу правой руки.

Вектор магнитной индукции

Это векторная величина, характеризующая силовое действие поля.

Индукция магнитного поля бесконечного прямолинейного проводника с током на расстоянии r от него:

Индукция магнитного поля в центре тонкого кругового витка радиуса r:

Индукция магнитного поля соленоида (катушка, витки которой последовательно обходятся током в одном направлении):

Принцип суперпозиции

Если магнитное поле в данной точке пространства создается несколькими источниками поля, то магнитная индукция – векторная сумма индукций каждого из полей в отдельности

Земля является не только большим отрицательным зарядом и источником электрического поля, но в то же время магнитное поле нашей планеты подобно полю прямого магнита гигантских размеров.

Географический юг находится недалеко от магнитного севера, а географический север приближен к магнитному югу. Если компас разместить в магнитном поле Земли, то его северная стрелка ориентируется вдоль линий магнитной индукции в направлении южного магнитного полюса, то есть укажет нам, где располагается географический север.

Характерные элементы земного магнетизма весьма медленно изменяются с течением времени – вековые изменения. Однако время от времени происходят магнитные бури, когда в течение нескольких часов магнитное поле Земли сильно искажается, а затем постепенно возвращается к прежним значениям. Такое резкое изменение влияет на самочувствие людей.

Магнитное поле Земли является “щитом”, прикрывающего нашу планету от частиц, проникающих из космоса (“солнечного ветра”). Вблизи магнитных полюсов потоки частиц подходят гораздо ближе к поверхности Земли. При мощных солнечных вспышках магнитосфера деформируется, и эти частицы могут переходить в верхние слои атмосферы, где сталкиваются с молекулами газа, образуются полярные сияния.

Частицы диоксида железа на магнитной пленке хорошо намагничиваются в процессе записи.

Поезда на магнитной подушке скользят над поверхностью совершенно без трения. Поезд способен развивать скорость до 650 км/ч.

Работа головного мозга, пульсация сердца сопровождается электрическими импульсами. При этом в органах возникает слабое магнитное поле.

Определение направления линий магнитного поля. Правило буравчика. Правило правой руки :: Класс!ная физика

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ЛИНИЙ МАГНИТНОГО ПОЛЯ

ПРАВИЛО БУРАВЧИКА
для прямого проводника с током

– служит для определения направления магнитных линий ( линий магнитной индукции)
вокруг прямого проводника с током.

Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

Допустим, проводник с током расположен перпендикулярно плоскости листа:
1. направление эл. тока от нас ( в плоскость листа)


Согласно правилу буравчика, линии магнитного поля будут направлены по часовой стрелке.

или
2. направление эл. тока на нас ( из плоскости листа),


Тогда, согласно правилу буравчика, линии магнитного поля будут направлены против часовой стрелки.


ПРАВИЛО ПРАВОЙ РУКИ
для соленоида ( т.е. катушки с током)

– служит для определения направления магнитных линий (линий магнитной индукции) внутри соленоида.

Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.


ПОДУМАЙ !

1.Как взаимодействуют между собой 2 катушки с током?

2. Как направлены токи в проводах, если силы взаимодействия направлены так, как на рисунке?


3. Два проводника расположены параллельно друг другу. Укажите раправление тока в проводнике СД.

Жду решений на следующем уроке на “5” !


ИНТЕРЕСНО ?

Известно, что сверхпроводники ( вещества, обладающие при определенных температурах практически нулевым электрическим сопротивлением) могут создавать очень сильные магнитные поля. Были проделаны опыты по демонстрации подобных магнитных полей. После охлаждения керамического сверхпроводника жидким азотом на его поверхность помещали небольшой магнит. Отталкивающая сила магнитного поля сверхпроводника была столь высокой, что магнит поднимался, зависал в воздухе и парил над сверхпроводником до тех пор, пока сверхпроводник, нагреваясь, не терял свои необыкновенные свойства.

Устали? – Отдыхаем!

Направление тока и направление линий его магнитного поля



Вы знаете правило правого винта? Если вы когда-нибудь закручивали винт или шуруп, то вы наверняка знаете, в какую сторону он закручивается, а в какую выкручивается. Люди унифицировали направление закручивая винтов и шурупов. Это значит, что все шурупы и винты во всем мире закручиваются в одну сторону.

То есть, если вы купите некий прибор в другой стране, то в случае его ремонта или сборки вам не потребуются винты с нарезкой в иную сторону, такие, каких не купишь в вашей стране. Нарезка всех винтов в мире совпадает. Это правило нарушают лишь в некоторых особых случаях, когда от нарезки зависит вращение некой части устройства. Но для таких случаев делают специальные детали. Это простое, но гениальное решение избавило от множества потенциальных проблем.

«Правило буравчика», направление тока и линий его магнитного поля

Оказывается, что это правило применимо не только в механике к закручиванию винтов. Если мы имеем проводник с током, то это правило помогает нам определить направление линий магнитного поля, образованного этим током. Только это правило в данном случае носит название «правила буравчика». Правило буравчика звучит следующим образом:

Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

Понять сразу немного сложновато, поэтому разберемся. Буравчик это винт или шуруп, который мы ввинчиваем. Направление ручки буравчика это направление вращения нашей руки. Если ток движется от нас, то и шуруп движется от нас, то есть мы его ввинчиваем, так как мы условились считать их направления совпадающими.

Тогда направление вращения нашей руки в процессе ввинчивания это направление магнитных линий. Они будут направлены по часовой стрелке.

В случае противоположного направления электрического тока, линии магнитного поля будут направлены, соответственно, против часовой стрелки.  Таким же было бы направление руки в процессе выкручивая винта или направление ручки буравчика в случае его движения к нам.

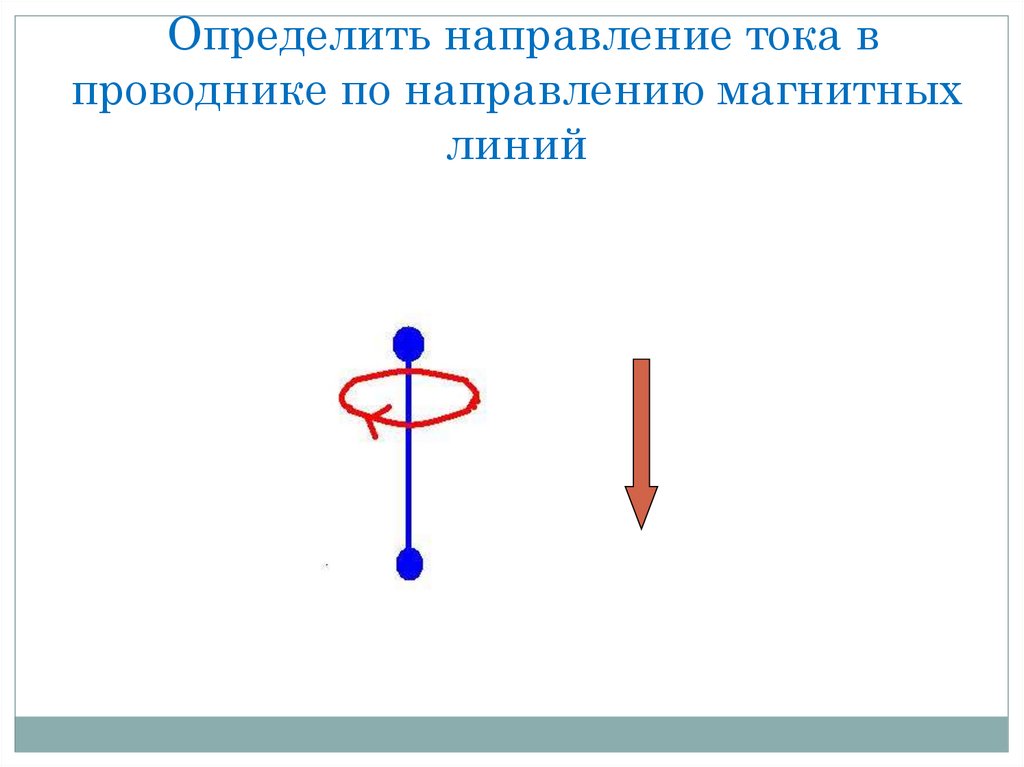

А как определить направление тока, если мы знаем направление магнитных линий? Очень просто. По тому же правилу. Только изначально бы берем за известный факт не направление движения буравчика, а направление вращения его ручки.

Правило правой руки

В случае, когда мы имеем дело с магнитным полем катушки с током или соленоида, картина будет более сложной. Поэтому для простого нахождения направления линий магнитного поля в таком случае существует правило правой руки. Оно гласит:

Если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Данное правило достаточно простое, его дополнительно пояснять не надо, все понятно из определения.

Нужна помощь в учебе?



Предыдущая тема: Графическое изображение магнитного поля: неоднородное и однородное
Следующая тема:&nbsp&nbsp&nbspОбнаружение магнитного поля по его действию на электрический ток

§17.

Магнитное поле проводника с током и способы его усиления

Магнитное поле проводника с током.

При прохождении тока по прямолинейному проводнику вокруг него возникает магнитное поле (рис. 38). Магнитные силовые линии этого поля располагаются по концентрическим окружностям, в центре которых находится проводник с током.

Рис. 38. Магнитное поле вокруг прямолинейного проводника с током

Направление магнитного поля вокруг проводника с током всегда находится в строгом соответствии с направлением тока, проходящего по проводнику. Направление магнитных силовых линий можно определить по правилу буравчика. Его формулируют следующим образом.

Если поступательное движение буравчика 1 (рис. 39, а) совместить с направлением тока 2 в проводнике 3, то вращение его рукоятки укажет направление силовых линий 4 магнитного поля вокруг проводника. Например, если ток проходит по проводнику в направлении от нас за плоскость листа книги (рис. 39, б), то магнитное поле, возникающее вокруг этого проводника, направлено по часовой стрелке. Если ток по проводнику проходит по направлению от плоскости листа книги к нам, то магнитное поле вокруг проводника направлено против часовой стрелки.

Рис. 39. Определение направления магнитного поля по правилу буравчика.

Чем больше ток, проходящий по проводнику, тем сильнее возникающее вокруг него магнитное поле. При изменении направления тока магнитное поле также изменяет свое направление.По мере удаления от проводника магнитные силовые линии располагаются реже. Следовательно, индукция магнитного поля и его напряженность уменьшаются.

Напряженность магнитного поля в пространстве, окружающем проводник,

H = I/(2πr) (44)

Максимальная напряженность Нmax имеет место на внешней поверхности проводника 1 (рис. 40). Внутри проводника также

Рис. 40. Кривая распределения напряженности магнитного поля Н вокруг и внутри проводника с током.

возникает магнитное поле, но напряженность его линейно уменьшается по направлению от внешней поверхности к оси (кривая 2). Магнитная индукция поля вокруг и внутри проводника изменяется таким же образом, как и напряженность.

Способы усиления магнитных полей.

Для получения сильных магнитных полей при небольших токах обычно увеличивают число проводников с током и выполняют их в виде ряда витков; такое устройство называют обмоткой, или катушкой.

При проводнике, согнутом в виде витка (рис. 41, а), магнитные поля, образованные всеми участками этого проводника, будут внутри витка иметь одинаковое направление. Поэтому интенсивность магнитного поля внутри витка будет больше, чем вокруг прямолинейного проводника. При объединении витков в катушку магнитные поля, созданные отдельными витками, складываются (рис. 41, б) и их силовые линии соединяются в общий магнитный поток.

Рис. 41. Магнитные поля, созданные витком с током (а) и катушкой (б)

При этом концентрация силовых линий внутри катушки возрастает, т. е. магнитное поле внутри нее усиливается. Чем больше ток, проходящий через катушку, и чем больше в ней витков, тем сильнее создаваемое катушкой магнитное поле.

Магнитное поле снаружи катушки также складывается из магнитных полей отдельных витков, однако магнитные силовые линии располагаются не так густо, вследствие чего интенсивность магнитного поля там не столь велика, как внутри катушки. Магнитное поле катушки, обтекаемой током, имеет такую же форму, как и поле прямолинейного постоянного магнита (см. рис. 35, а): силовые магнитные линии выходят из одного конца катушки и входят В другой ее конец.

Поэтому катушка, обтекаемая током, представляет собой искусственный электрический магнит. Обычно для усиления магнитного поля внутрь катушки вставляют стальной сердечник; такое устройство называется электромагнитом.

Электромагниты нашли чрезвычайно широкое применение в технике. Они создают магнитное поле, необходимое для работы электрических машин, а также электродинамические усилия, требуемые. Для работы различных электроизмерительных приборов и электрических аппаратов.

Электромагниты могут иметь разомкнутый или замкнутый магнитопровод (рис. 42). Полярность конца катушки электромагнита можно определить, как и полярность постоянного магнита, при помощи магнитной стрелки. К северному полюсу она поворачивается южным концом.

Рис. 42. Электромагниты с разомкнутым (а) и замкнутым (б) магнитопроводом

Для определения направления магнитного поля, создаваемого витком или катушкой, можно использовать также правило буравчика. Если совместить направление вращения рукоятки с направлением тока в витке или катушке, то поступательное движение буравчика укажет направление магнитного поля.

Полярность электромагнита можно определить и с помощью правой руки. Для этого руку надо положить ладонью на катушку (рис. 43) и совместить четыре пальца с направлением в ней тока, при этом отогнутый большой палец покажет направление магнитного поля.

Рис. 43. Определение полярности электромагнита с помощью правой руки

Магнитное поле | Самое простое объяснение для чайников

Магнитное поле играет очень большую роль в электротехнике и электронике. Без магнитного поля не функционировали бы герконы, электромагнитные реле, соленоиды, катушки индуктивности, дроссели, трансформаторы, двигатели, динамики, генераторы электрической энергии да и вообще много чего.

Природа магнетизма

Согласно одной из легенд, когда-то давным-давно жил в Греции пастух по имени Магнес. И вот шел он как-то со своим стадом овец, присел на камень и обнаружил, что конец его посоха, сделанный из железа, стал притягиваться к этому камню. С тех пор стали называть этот камень магнетит в честь Магнеса. Этот камень представляет из себя оксид железа.

Если такой камень положить на деревянную доску на воду или подвесить на нитке, то он всегда выстраивался в определенном положении. Один его конец всегда показывал на СЕВЕР, а другой  – на ЮГ.

Этим свойством камня пользовались древние цивилизации. Поэтому, это был своего рода первый компас. Потом уже стали обтачивать такой камень и делать из разные фигурки. Например, так выглядел китайский древний компас, ложка которого была сделана из того самого магнетита. Ручка у этой ложки всегда показывала на ЮГ.

Ну а далее дело шло за практичностью и маленькими габаритами. Из магнетита вытачивали маленькие стрелки, которые подвешивали на тонкую иглу посередине. Так стали появляться первые малогабаритные компасы.

Древние цивилизации, конечно, не знали еще что такое север и юг. Поэтому, одну сторону магнетита они назвали северным полюсом (North), а противоположный конец – южным (South). Названия на английском очень легко запомнить, если кто смотрел американский мультфильм “Южный парк”, он же Сауз (South) парк).



Магнитные линии и магнитный поток

Вокруг магнита экспериментальным путем были обнаружены магнитные силовые линии. Эти магнитные линии создают так называемое магнитное поле.

Как вы могли заметить на рисунке, концентрация магнитных силовых линий на самых краях магнита намного больше, чем в его середине. Это говорит о том, что магнитное поле является более сильным именно на краях магнита, а в его середине практически равна нулю. Направлением магнитных силовых линий считается направление от севера к югу.

Ошибочно считать, что магнитные силовые линии начинают свое движение от северного полюса и заканчивают свой век на южном. Это не так. Магнитные линии – они замкнуты и непрерывны. В магните это будет выглядеть примерно так.

Если приблизить два разноименных полюса, то произойдет притягивание магнитов

Если же приблизить одноименными полюсами, то произойдет их отталкивание

Итак, ниже важные свойства магнитных силовых линий.

  • Магнитные линии не поддаются гравитации.
  • Никогда не пересекаются между собой.
  • Всегда образуют замкнутые петли.
  • Имеют определенное направление с севера на юг.
  • Чем больше концентрация силовых линий, тем сильнее магнитное поле.
  • Слабая концентрация силовых линий указывает на слабое магнитное поле.

Магнитные силовые линии, которые образуют магнитное поле, называют также магнитным потоком.

Итак, давайте рассмотрим два рисунка и ответим себе на вопрос, где плотность магнитного потока будет больше? На рисунке “а” или на рисунке “б”?

Видим, что на рисунке “а” мало силовых магнитных линий, а на рисунке “б” их концентрация намного больше. Отсюда можно сделать вывод, что плотность магнитного потока на рисунке “б” больше, чем на рисунке “а”.

В физике формула магнитного потока записывается как

где

Ф – магнитный поток, Вебер

В – плотность магнитного потока, Тесла

а – угол между перпендикуляром n (чаще его зовут нормалью) и плоскостью S, в градусах

S – площадь, через которую проходит магнитный поток, м2

Что же такое 1 Вебер? Один вебер – это магнитный поток, который создается полем индукцией 1 Тесла через площадку 1м2 расположенной перпендикулярно направлению магнитного поля.

Напряженность магнитного поля

Формула напряженности

Слышали ли вы когда-нибудь такое выражение: “напряженность между ними все росла и росла”. То есть по сути напряженность – это что-то невидимое, какая-то сдерживающая сила, энергия. Здесь почти все то же самое. Напряженностью магнитного поля также часто называют силой магнитного поля. Напряженность магнитного поля напрямую зависит от плотности магнитного потока и выражается формулой

где

H – напряженность магнитного поля, Ампер/метр

B – плотность магнитного потока, Тесла

μ0   – магнитная постоянная = 4π × 10-7 Генри/метр или если написать по человечески 1,2566 × 10-6 Генри/метр.

PS.

Эта формула работает только тогда, когда между витками катушки находится воздух, либо вакуум. Более крутая формула выглядит вот так.

где

μ – это относительная магнитная проницаемость.

У разных веществ она разная

Напряженность магнитного поля проводника с током

Итак, имеем какой-либо проводник, по которому течет электрический ток.

Для того, чтобы вычислить напряженность магнитного поля на каком-то расстоянии от проводника при условии, что проводник находится в воздушном пространстве либо в вакууме, достаточно воспользоваться формулой

где

H – напряженность магнитного поля, Ампер/метр

I – сила тока, текущая через проводник, Ампер

r – расстояние до точки, в которой измеряется напряженность, метр

Магнитное поле проводника с током

Оказывается, если через какой-либо проводник пропустить электрический ток, то вокруг проводника образуется магнитное поле.

Здесь можно вспомнить знаменитое правило буравчика, но для наглядности я лучше буду использовать правило самореза, так как почти все хоть раз в жизни ввинчивали либо болт, либо саморез.

Ввинчиваем по часовой стрелке – саморез идет вниз. В нашем случае он показывает направление электрического тока. Движение наших рук показывает направление линий магнитного поля. Все то же самое, когда мы начинаем откручивать саморез. Он начинает вылазить вверх, то есть в нашем случае показывает направление электрического тока, а наша рука в этом время рисует в воздухе направление линий магнитного поля.

Также часто в учебниках физики можно увидеть, что направление электрического тока от нас рисуют кружочком с крестиком, а к нам – кружочком с точкой. В этом случае опять представляем себе саморез и уже в голове увидим направление магнитного поля.



Как думаете, что будет если мы сделаем вот такую петельку из провода? Что изменится в этом случае?

Давайте же рассмотрим этот случай более подробно. Так в этой плоскости оба проводника создают магнитное поле, то по идее они должны отталкиваться друг от друга. Но если они хорошо закреплены, то начинается самое интересное. Давайте рассмотрим вид сверху, как это выглядит.

Как вы можете заметить, в области, где суммируются магнитные силовые линии плотность магнитного потока прям зашкаливает.

Соленоид

А что если сделать много-много таких петелек? Взять какую-нибудь круглую бобину, намотать на нее провод и потом убрать бобину.  У нас должно получится что-то типа этого.

Если подать постоянное напряжение на такую катушку, магнитные силовые линии будут выглядеть вот так.

Вы только посмотрите, какая бешеная плотность магнитного потока внутри такой катушки! Получается, что от каждой петельки магнитное поле суммируется, что в итоге дает такую плотность магнитного потока. Такую катушку также называют катушкой индуктивности или соленоидом.

Вот также схема, показывающая как магнитные силовые линии складываются в соленоиде.

Плотность магнитного потока зависит от того, какая сила тока проходит через соленоид. Чтобы увеличить плотность магнитного потока, достаточно поверх витков намотать еще больше витков и вставить сердечник из специального материала – феррита.

Если в электрических цепях есть такое понятие, как ЭДС – электродвижущая сила, то и в магнитных цепях есть свой аналог  – МДС – магнитодвижущая сила. Магнитодвижущая сила выражается в виде тока, протекающего через катушку из N витков и выражается в Амперах-витках.

где

I – это сила тока в катушке, Амперы

N – количество витков катушки, штуки)

Также советую посмотреть очень простое и интересное видео про магнитное поле.



Похожие статьи по теме “магнитное поле”

Катушка индуктивности

Трансформатор

Электромагнитное реле



Направление тока и линий его магнитного поля. Правило буравчика

Исследования Ампера…

принадлежат к числу самых

блестящих работ, которые

проведены когда-либо в науке.

Джеймса Клерка Максвелла

Магнитное поле — это силовое поле, действующее на движущиеся электрические заряды.

Для наглядного представления магнитного поля пользуются магнитными линиями Магнитные линии — это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.

Замкнутость линий магнитного поля представляет собой фундаментальное свойство магнитного поля. Оно свидетельствует о том, что магнитных зарядов, подобных электрическим, в природе нет.

За направление магнитной линии в какой-либо ее точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

Теперь разберём, от чего зависит направление линий магнитного поля тока более подробно.

Известно, что для получения спектра магнитного поля прямого проводника с током, его можно пропустить через лист картона, а на картон насыпать железные опилки. Под действием магнитного поля железные опилки располагаются по концентрическим окружностям. Поместим вдоль линий магнитного поля магнитные стрелки.

На рисунке показано расположение магнитных стрелок вокруг проводника с током, перпендикулярного плоскости чертежа. Если изменить направление тока в проводнике, то можно увидеть, что изменение направления тока приводит к повороту всех магнитных стрелок на 1800. Причем оси стрелок располагаются по касательной к магнитным линиям.

Т.о. можно сделать вывод, что направление линий магнитного поля будет зависеть от направления тока в проводнике.

Эта связь может быть выражена простым правилом, которое называют правилом буравчика (или правилом правого винта).

Правило буравчика заключается в следующем: если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

С помощью правила буравчика по направлению тока можно определить направление линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля — направление тока, создающего это поле.

Для определения направления линий магнитного поля соленоида удобнее пользоваться другим правилом, которое иногда называют правилом правой руки.

Соленоид — это катушка цилиндрической формы из проволоки, витки которой намотаны вплотную друг к другу в одном направлении, а длина катушки значительно больше радиуса витка. Магнитное поле соленоида можно представить как результат сложения полей, создаваемых несколькими круговыми токами, имеющими общую ось.

На рисунке видно, что внутри соленоида линии магнитного поля каждого отдельного витка имеют одинаковое направление, тогда как между соседними витками они имеют противоположное направление. Поэтому, при достаточно плотной намотке соленоида, противоположно направленные участки линий магнитного поля соседних витков взаимно уничтожаться, а одинаково направленные участки сольются в общую линию.

Изучение этого поля с помощью железных опилок показало, что внутри соленоида магнитные линии поля представляют собой прямые, параллельные оси соленоида, которые расходятся на его концах и замыкаются вне соленоида.

Зная направление тока в витке, полюсы соленоида можно определить с помощью правила правой руки: если обхватить соленоид, ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка с током.

Из курса физики 8 класса известно, что на всякий проводник с током, помещенный в магнитное поле и не совпадающий с его магнитными линиями, это поле действует с некоторой силой.

Наличие такой силы можно показать с помощью установки. Проволочная трехсторонняя рамка ABCD подвешена на крюках так, что может свободно отклоняться от вертикали.

Сторона ВС находится в области наиболее сильного поля дугообразного магнита, располагаясь между его полюсами. Рамка присоединена к источнику тока последовательно с реостатом и ключом. При замыкании ключа в цепи возникает электрический ток, и сторона ВС втягивается в пространство между полюсами.

Если убрать магнит, то при замыкании цепи проводник ВС двигаться не будет. Значит, со стороны магнитного поля на проводник с током действует некоторая сила, отклоняющая его от первоначального положения.

Таким образом, магнитное поле создается электрическим током и обнаруживается по его действию на электрический ток.

Если изменить направление тока в цепи, поменяв местами провода в гнездах изолирующего штатива, то, при этом, изменится и направление движения проводника, а значит, и направление действующей на него силы.

Направление силы изменится и в том случае, если, не меняя направления тока, поменять местами полюсы магнита (т. е. изменить направление линий магнитного поля).

Следовательно, направление тока в проводнике, направление линий магнитного поля и направление силы, действующей на проводник, связаны между собой.

Направление силы, действующей на проводник с током в магнитном поле, можно определить, пользуясь правилом левой руки, которое заключается в следующем: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.

Пользуясь правилом левой руки, следует помнить, что за направление тока во внешней части электрической цепи (т. е. вне источника тока) принимается направление от положительного полюса источника тока к отрицательному. Другими словами, четыре пальца левой руки должны быть направлены против движения электронов в электрической цепи.

С помощью правила левой руки можно определить направление силы, с которой магнитное поле действует на отдельно взятую движущуюся в нем частицу, как положительно, так и отрицательно заряженную. Для наиболее простого случая, когда частица движется в плоскости, перпендикулярной магнитным линиям, это правило формулируется следующим образом: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной), то отставленный на 90° большой палец покажет направление действующей на частицу силы.

Следует отметить, что сила действия магнитного поля на проводник с током или движущуюся заряженную частицу равна нулю, если направление тока в проводнике или скорость частицы совпадают с линией магнитной индукции или параллельны ей.

Основные выводы:

– Направление линий магнитного поля будет зависеть от направления тока в проводнике.

– Эта связь может быть выражена с помощью правила буравчика (или правила правого винта): если поворачивать головку винта так, чтобы поступательное движение острия винта происходило вдоль тока в проводнике, то направление вращения головки указывает направление линий магнитного поля тока.

– Для определения направления линий магнитного поля соленоида удобнее пользоваться правилом правой руки: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

– Магнитное поле действует с некоторой силой на любой проводник с током, находящийся в этом поле. Направление этой силы можно определить с помощью правила левой руки: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.

Направление тока и направление линий его магнитного поля. (Урок 40)

1. Определение направления магнитной линии

Способы определения направления
магнитной линии
При помощи
магнитной
стрелки
По правилу
буравчика
По правилу
правой руки

2. Направление магнитных линий

Направление магнитных линий магнитного поля тока
связано с направлением тока и определяется с помощью
правила правого винта или правила буравчика

5. Какие утверждения являются верными?

А.В природе существуют электрические заряды.
Б.В природе существуют магнитные заряды.
В.В природе не существует электрических зарядов.
Г.В природе не существует магнитных зарядов.
а) А и Б, б) А и В,
в) А и Г,
г) Б, В и Г.
Направление магнитных линий
совпадает с … направлением
магнитной стрелки.
a. Южным
b. Северным
c. Не связано с
магнитной
стрелкой

7.

На рисунке показана картина магнитных линий прямого тока. В какой точке магнитное поле самое сильное?а)
б)
в)

8. Определить направление тока по известному направлению магнитных линий.

10. Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного проводника с током, расположенного перпендику

Какой из вариантов соответствует схеме расположения
магнитных линий вокруг прямолинейного проводника с
током, расположенного перпендикулярно плоскости
рисунка?
а)
б)
в)
г)
д)

11. Какой из вариантов соответствует схеме расположения магнитных линий вокруг прямолинейного проводника с током, расположенного вертикальн

Какой из вариантов соответствует схеме расположения
магнитных линий вокруг прямолинейного проводника с
током, расположенного вертикально.
Магнитные линии соленоида.

13. Какой из вариантов соответствует схеме расположения магнитных линий вокруг соленоида?

14.

Какие утверждения являются верными?А.В природе существуют электрические заряды.
Б.В природе существуют магнитные заряды.
В.В природе не существует электрических зарядов.
Г.В природе не существует магнитных зарядов.
а) А и Б, б) А и В,
в) А и Г,
г) Б, В и Г.

15. Направление магнитных линий.

16. Картины магнитных полей.

Направление магнитных линий
совпадает с … направлением
магнитной стрелки.
a. Южным
b. Северным
c. Не связано с
магнитной
стрелкой

18. На рисунке показана картина магнитных линий прямого тока. В какой точке магнитное поле самое сильное?

а)
б)
в)
Домашнее задание:
§§43-45. Упражнение 33,34,35.

Правило правой руки | PASCO

Правило правой руки в физике

Правило правой руки – это мнемоника руки, используемая в физике для определения направления осей или параметров, указывающих в трех измерениях. Правило правой руки, изобретенное в XIX веке британским физиком Джоном Амброузом Флемингом для применения в электромагнетизме часто используется для определения направления третьего параметра, когда известны два других (магнитное поле, ток, магнитная сила). Есть несколько вариантов правила правой руки, которые объясняются в этом разделе.

Когда проводник, такой как медный провод, движется через магнитное поле (B), в проводнике индуцируется электрический ток (I). Это явление известно как закон индукции Фарадея. Если проводник перемещается внутри магнитного поля, то существует соотношение между направлениями движения (скорости) проводника, магнитного поля и индуцированного тока. Мы можем использовать правило правой руки Флеминга исследовать закон индукции Фарадея, который представлен уравнением:

ЭДС = индуцированная ЭДС (V или J / C)
N = количество витков катушки
Δ𝚽 B = изменение магнитного потока (Тм2)
Δ t = изменение во времени (с)

Поскольку оси x, y и z перпендикулярны друг другу и образуют прямые углы, правило правой руки можно использовать для визуализации их выравнивание в трехмерном пространстве.Чтобы использовать правило правой руки, начните с создания L-образной формы с помощью большого пальца правой руки, указателя и середины. Палец. Затем переместите средний палец внутрь к ладони так, чтобы он был перпендикулярен указательным и большим пальцам. Твоя рука должно выглядеть примерно так:

На диаграмме выше большой палец совмещен с осью z, указательный палец – с осью x, а средний палец – с осью y.

Беспроводная интеллектуальная тележка

Один из лучших способов помочь учащимся обрести уверенность в использовании правила правой руки – это провести наглядную демонстрацию, которая поможет им распознать и исправить свои неправильные представления об ортогональных отношениях и системах координат.

Многие учителя используют вращающуюся линейку, чтобы показать, что объект, который кажется вращающимся «по часовой стрелке» с точки зрения одного ученика, также кажется вращающимся «против часовой стрелки», если смотреть с другой точки зрения. Использование динамической тележки для обучения правилу правой руки позволяет преподавателям продемонстрировать как проблему с помощью терминологии «по часовой стрелке», так и «против часовой стрелки», а также решение, которое обеспечивают правило правой руки и оси вращения. С беспроводной интеллектуальной тележкой преподаватели могут использовать 3-осевой гироскоп и фиксированную систему координат для создания увлекательных демонстраций вращательного движения.Ознакомьтесь с полной демонстрацией здесь.

Правило правой руки для магнетизма


Движущиеся заряды

Заряженная частица – это частица с электрическим зарядом. Когда неподвижная заряженная частица существует в магнитном поле, она не испытать магнитную силу; однако, как только заряженная частица движется в магнитном поле, она испытывает наведенное магнитное поле. сила, которая смещает частицу с ее первоначального пути. Это явление, также известное как сила Лоренца, согласуется с правилом, что утверждает, что «магнитные поля не работают.”Уравнение, используемое для определения величины магнитной силы, действующей на заряженную частицу (q) перемещение магнитного поля (B) со скоростью v под углом θ составляет:

Если скорость заряженной частицы параллельна магнитному полю (или антипараллельна), то силы нет, потому что sin (θ) равен нулю. Когда это происходит, заряженная частица может сохранять прямолинейное движение даже в присутствии сильного магнитного поля.

Плоскость, образованная направлением магнитного поля и скоростью заряженной частицы, расположена под прямым углом к ​​силе.Поскольку сила возникает под прямым углом к ​​плоскости, образованной скоростью частицы и магнитным полем, мы можем использовать правило правой руки, чтобы определить их ориентацию.

Правило правой руки гласит: чтобы определить направление магнитной силы на положительный движущийся заряд, направьте большой палец правой руки в направление скорости (v), указательный палец в направлении магнитного поля (B) и средний палец будут указывать в направление результирующей магнитной силы (F).На отрицательные заряды будет действовать сила в противоположном направлении.

Магнитная сила, индуцированная током: ток в прямом проводе

Обычный ток состоит из движущихся зарядов, которые имеют положительный характер. Когда обычный ток проходит по проводящему проводу, на провод действует магнитное поле, которое его толкает. Мы можем использовать правило правой руки, чтобы определить направление силы, действующей на токоведущий провод. В этой модели ваши пальцы указывают в направлении магнитного поля, а большой палец – в направлении магнитного поля. обычный ток, протекающий через провод, и ваша ладонь указывает направление, в котором провод проталкивается (сила).

Магнитная сила, действующая на провод с током, определяется уравнением:

Когда длина провода и магнитное поле расположены под прямым углом друг к другу, уравнение принимает следующий вид:

F B = магнитная сила (Н)
I = ток (А)
L = длина провода (м)
B = магнитное поле (Тл)

Если рассматривать протекание тока как движение носителей положительного заряда (обычный ток) в приведенном выше image, мы замечаем, что обычный ток движется вверх по странице.Поскольку обычный ток состоит из положительных зарядов, то тот же провод с током также может быть описан как имеющий ток с отрицательным носители заряда движутся вниз по странице. Хотя эти токи движутся в противоположных направлениях, один наблюдается магнитная сила, действующая на провод. Следовательно, сила действует в том же направлении, независимо от того, рассмотрите поток положительных или отрицательных носителей заряда на изображении выше. Применение правила правой руки к направление обычного тока указывает направление магнитной силы, которое должно быть направлено вправо.Когда мы рассматриваем поток отрицательных носителей заряда на изображении выше, правило правой руки указывает на то, что направление силы, которую нужно оставить; однако отрицательный знак меняет результат на противоположный, указывая на то, что направление магнитной силы действительно указывает вправо.

Если мы рассмотрим поток зарядов в двух разных проводах, один с положительными зарядами, текущими вверх по странице, а другой с отрицательными зарядами, текущими вверх по странице, то направление магнитных сил не будет таким же, потому что мы рассматриваем две разные физические ситуации. В первом проводе поток положительных зарядов вверх по странице указывает на то, что по странице стекают отрицательные заряды. Правило правой руки говорит нам, что магнитный сила укажет в правильном направлении. По второму проводу вверх по странице текут отрицательные заряды, которые означает, что положительные заряды стекают по странице. В результате правило правой руки показывает, что магнитная сила указывает в левом направлении.

Токи, индуцированные магнитными полями

В то время как магнитное поле может быть индуцировано током, ток также может быть индуцирован магнитным полем.Мы можем использовать второе правило правой руки, иногда называемое правилом захвата правой руки, для определения направления магнитного поле, созданное током. Чтобы использовать правило захвата правой рукой, направьте большой палец правой руки в направлении течения. течь и скручивай пальцы. Направление ваших пальцев будет отражать направление искривления индуцированного магнитного поля.

Правило захвата правой рукой особенно полезно для решения проблем, связанных с токоведущим проводом или соленоидом. В обеих ситуациях правило захвата правой рукой применяется к двум приложениям закона оборота Ампера, который связывает интегрированное магнитное поле вокруг замкнутого контура к электрическому току, проходящему через плоскость замкнутого контура.

Направление вращения: соленоиды

Когда электрический ток проходит через соленоид, он создает магнитное поле. Чтобы использовать правило захвата правой рукой в проблема с соленоидом, укажите пальцами в направлении обычного тока и оберните пальцы, как будто они были вокруг соленоида. Ваш большой палец будет указывать в направлении силовых линий магнитного поля внутри соленоида. Примечание что силовые линии магнитного поля вне соленоида направлены в противоположном направлении. Они охватывают изнутри, чтобы снаружи соленоида.

Направление вращения: токоведущие провода

Когда электрический ток проходит по прямому проводу, он индуцирует магнитное поле. Чтобы применить правило захвата правой рукой, совместите большой палец с направлением обычного тока (от положительного к отрицательному), и ваши пальцы будут указывать направление магнитных линий потока.

Правило правой руки для крутящего момента


Проблемы с крутящим моментом часто являются самой сложной темой для студентов-первокурсников-физиков.К счастью, есть правило правой руки приложение для крутящего момента. Чтобы использовать правило правой руки в задачах с крутящим моментом, возьмите правую руку и наведите ее на направление вектора положения (r или d), затем поверните пальцы в направлении силы, и большой палец укажет в направлении крутящего момента.

Уравнение для расчета величины вектора крутящего момента для крутящего момента, создаваемого заданной силой:

Когда угол между вектором силы и плечом момента является прямым, синусоидальный член становится 1 и уравнение становится:

F = сила (Н)
𝜏 = крутящий момент (Нм)
r = расстояние от центра до линии действия (м)

Положительный и отрицательный крутящие моменты

Моменты, возникающие против часовой стрелки, являются положительными. В качестве альтернативы крутящие моменты, возникающие в по часовой стрелке – отрицательные моменты. Так что же произойдет, если ваша рука укажет на бумагу или из нее? Крутящие моменты, которые лицевой стороной наружу из бумаги следует анализировать положительный крутящий момент, в то время как крутящий момент, направленный внутрь, следует анализировать. как отрицательные моменты.

Правило правой руки для перекрестного произведения


Перекрестное произведение или векторное произведение создается, когда упорядоченная операция выполняется над двумя векторами, a и b. В векторное произведение векторов a и b перпендикулярно как a, так и b и перпендикулярно плоскости, которая его содержит.С есть два возможных направления для перекрестного произведения, для определения направления следует использовать правило правой руки вектора кросс-произведения.

Например, векторное произведение векторов a и b можно представить с помощью уравнения:

(произносится как «крест б»)

Чтобы применить правило правой руки к перекрестным произведениям, выровняйте пальцы и большой палец под прямым углом. Затем укажите свой индекс пальцем в направлении вектора a и средним пальцем в направлении вектора b.Ваш большой палец правой руки укажет в направлении векторного произведения a x b (вектор c).

Правило правой руки по закону Ленца


Закон электромагнитной индукции Ленца – еще одна тема, которая часто кажется нелогичной, поскольку требует понимание того, как магнетизм и электрические поля взаимодействуют в различных ситуациях. Закон Ленца гласит, что направление тока, индуцируемого в замкнутом проводящем контуре изменяющимся магнитным полем (закон Фарадея), такова, что вторичное магнитное поле, созданное индуцированным током, противодействует начальному изменению магнитного поля, которое произвело Это.Так что это значит? Давайте разберемся с этим.

Когда магнитный поток через проводник с замкнутым контуром изменяется, он индуцирует ток внутри контура. Индуцированная ток создает вторичное магнитное поле, которое противодействует первоначальному изменению потока, которое инициировало индуцированный ток. Сила магнитного поля, проходящего через катушку из проволоки, определяет магнитный поток. Магнитный поток зависит от сила поля, площадь катушки и относительная ориентация между полем и катушкой, как показано в следующем уравнении.


𝚽 B = магнитный поток (Tm 2 )
B = магнитное поле (Тл)
Θ = угол между полем и нормалью (град.)
A = площадь контура (м 2 )

Чтобы понять, как закон Ленца повлияет на эту систему, нам нужно сначала определить, является ли начальное магнитное поле увеличение или уменьшение силы. Когда северный магнитный полюс приближается к петле, это вызывает существующее магнитное поле. поле для увеличения.Поскольку магнитное поле увеличивается, индуцированный ток и результирующее индуцированное магнитное поле будут противодействовать исходному магнитному полю, уменьшая его. Это означает, что первичное и вторичное магнитные поля будут возникать в противоположные направления. Когда существующее магнитное поле уменьшается, индуцированный ток и результирующее индуцированное магнитное поле поле будет противодействовать исходному, уменьшая магнитное поле, усиливая его. Таким образом, индуцированное магнитное поле будет иметь в том же направлении, что и исходное магнитное поле.

Чтобы применить правило правой руки к закону Ленца, сначала определите, увеличивается ли магнитное поле, проходящее через петлю, или уменьшается. Напомним, что магниты создают силовые линии магнитного поля, которые движутся от северного магнитного полюса в направлении магнитный южный полюс. Если магнитное поле увеличивается, то направление вектора индуцированного магнитного поля будет в обратном направлении. Если магнитное поле в контуре уменьшается, то вектор индуцированного магнитного поля будет происходят в том же направлении, чтобы заменить уменьшение исходного поля.Затем выровняйте большой палец в направлении индуцированное магнитное поле и скрученные пальцы. Ваши пальцы будут указывать в направлении индуцированного тока.

Как определить направление магнитного поля

Как определить направление магнитного поля

Магнитное поле токоведущего провода

1. Прямой провод:
Это означает, что когда ток течет по прямому проводу, создаваемое магнитное поле имеет круговые силовые линии, окружающие провод, с центрами на проводе, как показано на рис.Плоскость круговых линий перпендикулярна длине проволоки. Их направление отмечено стрелками.
Рис. (A) Прямой ток, круговое магнитное поле

Люди тоже спрашивают

2. Круглая катушка:
fig, (b) Круглый ток, прямое магнитное поле
Это означает, что когда ток течет по круглому проводу (катушке), создаваемое магнитное поле имеет прямые силовые линии около центра катушки, как показано на рисунке.Параллельные линии лежат в плоскости, перпендикулярной плоскости катушки. Их направление отмечено стрелками.
Правило : Направление магнитных силовых линий связано с направлением тока правилом для большого пальца правой руки.
Правило гласит:
Согните четыре пальца правой руки на ладони, удерживая большой палец вытянутым под прямым углом. Большой палец прямой, а пальцы круглые.
В случае 1. большой палец представляет направление тока в прямом проводе, а скручивание пальцев представляет направление круговых магнитных силовых линий.
В случае 2. скрученные пальцы представляют направление тока в круглом проводе, а большой палец представляет направление прямых магнитных силовых линий.

Правило для большого пальца правой руки для определения направления магнитного поля.

3. Соленоид:
Определение: Соленоид представляет собой прямой цилиндрический сердечник, на который намотано большое количество витков изолированного медного провода. Это показано на рис.
Электромагнит, по которому проходит ток, и полярность его стороны.

Магнитные поля и линии магнитного поля – College Physics

Цели обучения

  • Определите магнитное поле и опишите силовые линии различных магнитных полей.

Говорят, что в детстве Эйнштейн был очарован компасом, возможно, размышляя о том, как стрелка ощущала силу без прямого физического контакта. Его способность глубоко и ясно мыслить о действиях на расстоянии, особенно о гравитационных, электрических и магнитных силах, позже позволила ему создать свою революционную теорию относительности.Поскольку магнитные силы действуют на расстоянии, мы определяем магнитное поле для представления магнитных сил. Графическое изображение силовых линий магнитного поля очень полезно для визуализации силы и направления магнитного поля. Как показано на (Рисунок), направление силовых линий магнитного поля определяется как направление, в котором указывает северный конец стрелки компаса. Магнитное поле традиционно называют полем B .

Линии магнитного поля имеют направление, на которое указывает маленький компас при размещении в определенном месте.(a) Если для отображения магнитного поля вокруг стержневого магнита используются небольшие компасы, они будут указывать в показанных направлениях: от северного полюса магнита к южному полюсу магнита. (Напомним, что северный магнитный полюс Земли на самом деле является южным полюсом с точки зрения определения полюсов стержневого магнита.) (B) Соединение стрелок дает непрерывные линии магнитного поля. Сила поля пропорциональна близости (или плотности) линий. (c) Если бы можно было исследовать внутреннюю часть магнита, было бы обнаружено, что силовые линии образуют непрерывные замкнутые контуры.

Маленькие компасы, используемые для проверки магнитного поля, его не побеспокоят. (Это аналогично тому, как мы тестировали электрические поля с помощью небольшого пробного заряда. В обоих случаях поля представляют только объект, создающий их, а не тестирующий их зонд.) (Рисунок) показывает, как магнитное поле появляется для токовой петли. и длинный прямой провод, который можно исследовать с помощью небольшого компаса. Небольшой компас, помещенный в эти поля, выровняется параллельно линии поля в своем местоположении, а его северный полюс будет указывать в направлении B .Обратите внимание на символы, используемые для ввода и вывода из бумаги.

Маленькие компасы можно использовать для нанесения на карту полей, показанных здесь. (а) Магнитное поле круговой токовой петли похоже на магнитное поле стержневого магнита. (б) Длинный и прямой провод создает поле с силовыми линиями магнитного поля, образующими кольцевые петли. (c) Когда проволока находится в плоскости бумаги, поле перпендикулярно бумаге. Обратите внимание, что символы, используемые для поля, указывающего внутрь (например, хвоста стрелки), и поля, указывающего наружу (например, наконечника стрелки).

Установление соединений: концепция поля

Поле – это способ отображения сил, окружающих любой объект, которые могут воздействовать на другой объект на расстоянии без видимой физической связи. Поле представляет объект, его генерирующий. Гравитационные поля отображают гравитационные силы, электрические поля отображают электрические силы, а магнитные поля отображают магнитные силы.

Обширные исследования магнитных полей выявили ряд жестких правил.Мы используем линии магнитного поля для представления поля (линии – это графический инструмент, а не физическая сущность сами по себе). Свойства силовых линий магнитного поля можно описать следующими правилами:

  1. Направление магнитного поля касается силовой линии в любой точке пространства. Маленький компас укажет направление линии поля.
  2. Сила поля пропорциональна близости линий. Он точно пропорционален количеству линий на единицу площади, перпендикулярной линиям (так называемая поверхностная плотность).
  3. Силовые линии магнитного поля никогда не могут пересекаться, а это означает, что поле уникально в любой точке пространства.
  4. Линии магнитного поля непрерывны, образуют замкнутые контуры без начала и конца. Они идут от северного полюса к южному.

Последнее свойство связано с тем, что северный и южный полюса не могут быть разделены. Это явное отличие от силовых линий электрического поля, которые начинаются и заканчиваются на положительных и отрицательных зарядах. Если бы магнитные монополи существовали, то силовые линии магнитного поля начинались бы и заканчивались на них.

Сводка раздела

  • Магнитные поля могут быть графически представлены силовыми линиями магнитного поля, свойства которых следующие:
  1. Поле касается линии магнитного поля.
  2. Напряженность поля пропорциональна линейной плотности.
  3. Линии поля не могут пересекаться.
  4. Линии поля представляют собой непрерывные петли.

Концептуальные вопросы

Объясните, почему магнитное поле не может быть уникальным (то есть не иметь единственного значения) в точке пространства, где силовые линии магнитного поля могут пересекаться.(Учитывайте направление поля в такой точке.)

Перечислите сходства силовых линий магнитного и электрического поля. Например, направление поля касается линии в любой точке пространства. Также укажите, чем они отличаются. Например, электрическая сила параллельна силовым линиям электрического поля, тогда как магнитная сила, действующая на движущиеся заряды, перпендикулярна силовым линиям магнитного поля.

Заметив, что силовые линии магнитного поля стержневого магнита похожи на силовые линии пары равных и противоположных зарядов, ожидаете ли вы, что магнитное поле будет быстро уменьшаться в силе по мере удаления от магнита? Это согласуется с вашим опытом работы с магнитами?

Магнитное поле Земли параллельно земле во всех местах? Если нет, то где она параллельна поверхности? Его сила одинакова во всех местах? Если нет, то где оно больше всего?

Глоссарий

магнитное поле
представление магнитных сил
Б -поле
другой термин для обозначения магнитного поля
силовые линии магнитного поля
графическое изображение силы и направления магнитного поля
направление силовых линий магнитного поля
направление, на которое указывает северный конец стрелки компаса

магнитное поле | Определение и факты

Наблюдайте за действием магнитного поля и взаимодействием между магнитными полюсами

Узнайте о магнитных полях и взаимодействиях между магнитными полюсами.

Encyclopædia Britannica, Inc. См. Все видео для этой статьи

магнитное поле , векторное поле в окрестности магнита, электрический ток или изменяющееся электрическое поле, в котором наблюдаются магнитные силы. Магнитные поля, такие как у Земли, заставляют стрелки магнитного компаса и другие постоянные магниты выстраиваться в линию в направлении поля. Магнитные поля заставляют электрически заряженные частицы двигаться по круговой или винтовой траектории. Эта сила, действующая на электрические токи в проводах в магнитном поле, лежит в основе работы электродвигателей.(Для получения дополнительной информации о магнитных полях, см. магнетизм.

Подробнее по этой теме

Магнетизм: основы

Основными для магнетизма являются магнитное поле с и их влияние на материю, как, например, отклонение движущихся зарядов …

Вокруг постоянного магнита или провода, по которому течет постоянный электрический ток в одном направлении, магнитное поле является стационарным и называется магнитостатическим полем.В любой момент его величина и направление остаются неизменными. Магнитное поле вокруг переменного или постоянного тока постоянно меняет свою величину и направление.

Магнитные поля могут быть представлены непрерывными силовыми линиями или магнитным потоком, которые исходят из магнитных полюсов, направленных на север, и входят в магнитные полюсы, направленные на юг. Плотность линий указывает величину магнитного поля. Например, на полюсах магнита, где сильное магнитное поле, силовые линии сжимаются или становятся более плотными.Дальше, где магнитное поле слабое, они разветвляются, становясь менее плотными. Однородное магнитное поле представлено параллельными прямыми, расположенными на одинаковом расстоянии друг от друга. Направление потока – это направление, в котором указывает северный полюс небольшого магнита. Линии потока непрерывны, образуя замкнутые контуры. Для стержневого магнита они выходят из северного полюса, разветвляются и вращаются, входят в магнит на южном полюсе и проходят через магнит к северному полюсу, где они снова появляются.Единицей измерения магнитного потока в системе СИ является вебер. Количество веберов – это мера общего количества линий поля, пересекающих данную область.

магниты и связанные с ними силовые линии магнитного поля

Постоянный магнит (например, стержневой или дисковый магнит) обладает магнитным полем благодаря выравниванию всех магнитных частиц, из которых он состоит. Электромагнит создается током, протекающим через проволочную петлю в центре поля.

© Merriam-Webster Inc.

Магнитные поля могут быть представлены математически величинами, называемыми векторами, которые имеют направление и величину.Два разных вектора используются для представления магнитного поля: один, называемый плотностью магнитного потока или магнитной индукцией, обозначается как B ; другой, называемый напряженностью магнитного поля или напряженностью магнитного поля, обозначается как H . Магнитное поле H можно рассматривать как магнитное поле, создаваемое протеканием тока в проводах, а магнитное поле B – как полное магнитное поле, включая также вклад, вносимый магнитными свойствами материалов в поле.Когда ток течет в проволоке, намотанной на цилиндр из мягкого железа, намагничивающее поле H довольно слабое, но фактическое среднее магнитное поле ( B ) внутри утюга может быть в тысячи раз сильнее, потому что B значительно усилен выравниванием бесчисленных крошечных естественных атомных магнитов железа в направлении поля. См. Также магнитная проницаемость.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Лекция 19

км
По проводу идет электрический ток на север.В каком направлении указывает B прямо над проводом?
А. Норт
Б. Юг
К. Восток
Д. Вест
E. Вверх
F. Ответ вниз

Рыцарь2 33.stt.4
Ток в этой петле течет _____, если смотреть сверху, и северный магнитный полюс его поле находится на _____ стороне цикла.
A. по часовой стрелке … верх
Б. по часовой стрелке … снизу
С.против часовой стрелки … верх
D. против часовой стрелки … снизу
Ответ

POP5 22,35
Каково магнитное поле в точке P на рисунке, если радиус кривой равен 0,60 м и ток 3,00 А?
A. 5.75 µ T
Б. 572 нТл
C. 262 нТл
D. 108 нТл
Ответ

гс6 20,26
Кабель-перемычка, используемый для запуска заглохшего автомобиля, пропускает ток 65 А. Насколько сильна магнитная поле 6.0 см от него?
А. 2.17 × 10 −4 T
Б. 6,90 × 10 −5 T
С. 3,45 × 10 −5 T
D. 1,38 × 10 −6 T
Ответ

Walker5e рис 22-32
Два токоведущих провода пересекаются под прямым углом, как показано на рисунке. В каких точках магнитный поле быть сильнейшим?
A. Пункт 3
Б. Пункты 1 и 2
С. Пункты 1 и 3
D. Пункты 2 и 4
Ответ

Walker5e CnEx 22-12
Показанное ниже магнитное поле возникает из-за горизонтального токоведущего провода.Какой путь делает ток в проводе течет?

A. слева
Б. вправо
C. в любом направлении создается одинаковое магнитное поле.
Ответ

C. Восток
Используя правило правой руки, направьте большой палец на север, в том же направлении, что и течение. Завитые пальцы вашей правой руки будут указывать на восток прямо над проводом.

Б.по часовой стрелке … снизу

Второе правило правой руки гласит, что если пальцы вашего правая рука согните в направлении тока, большой палец указывает в направлении магнитного поле в центре токовой петли. Если вы направите большой палец правой руки вниз с изображением поле, пальцы сгибаются по часовой стрелке . Поскольку силовые линии магнитного поля выходят из северного полюса в юг, мы заключаем, что северный полюс находится на нижней части петли.

К. 262 нТл

A. 2,17 × 10 −4 T

Это эквивалентно 217 µ Тл, что примерно в четыре раза сильнее магнитного поля Земли.

D. Пункты 2 и 4
Используя правило правой руки, вы можете найти, что магнитные поля из-за токов каждый из страниц с правой стороны вертикальной проволоки и над горизонтальной проволокой. Это означает, что два поля имеют тенденцию добавлять в точках 2 (каждый вне страницы) и 4 (каждый в страницу) и имеют тенденцию отменять в точках 1 и 3.


А. слева
Используя правило правой руки, ваши пальцы указывают на страницу над проводом и из страницы под проводом, когда большой палец указывает влево. Это направление электрического тока в проводе.

20.1 Магнитные поля, силовые линии и сила

Магниты и намагничивание

Люди знали о магнитах и ​​магнетизме тысячи лет. Самые ранние записи относятся к древним временам, особенно в области Малой Азии под названием Магнезия – название этого региона является источником таких слов, как магнит .Магнитные породы, найденные в Магнезии, которая сейчас является частью западной Турции, вызвали интерес в древние времена. Когда люди впервые обнаружили магнитные породы, они, вероятно, обнаружили, что некоторые части этих пород притягивают куски железа или других магнитных пород сильнее, чем другие части. Эти области называются полюсами магнита. Магнитный полюс – это часть магнита, которая оказывает наибольшую силу на другие магниты или магнитный материал, например, железо. Например, полюса стержневого магнита показаны на рисунке 20.2 – это место, где сосредоточены скрепки.

Рис. 20.2 Стержневой магнит со скрепками, притянутыми к двум полюсам.

Если стержневой магнит подвешен так, что он свободно вращается, один полюс магнита всегда будет поворачиваться на север, а противоположный полюс – на юг. Это открытие привело к созданию компаса, который представляет собой просто небольшой удлиненный магнит, установленный так, чтобы он мог свободно вращаться. Пример компаса показан на рисунке 20.3. Полюс магнита, направленный на север, называется северным полюсом, а противоположный полюс магнита – южным.

Рис. 20.3 Компас – это удлиненный магнит, установленный в устройстве, которое позволяет магниту свободно вращаться.

Открытие того, что один полюс магнита ориентирован на север, а другой – на юг, позволило людям идентифицировать северный и южный полюса любого магнита. Затем было замечено, что северные полюса двух разных магнитов отталкиваются друг от друга, как и южные полюса. И наоборот, северный полюс одного магнита притягивает южный полюс других магнитов.Эта ситуация аналогична ситуации с электрическим зарядом, когда одинаковые заряды отталкиваются, а разные – притягиваются. В магнитах мы просто заменяем заряд на полюс : полюса отталкиваются, а полюса – притягиваются. Это показано на рисунке 20.4, на котором показано, как сила между магнитами зависит от их взаимной ориентации.

Рис. 20.4. В зависимости от их взаимной ориентации полюса магнита будут притягиваться друг к другу или отталкиваться.

Еще раз рассмотрим тот факт, что полюс магнита, направленный на север, называется северным полюсом магнита.Если противоположные полюса притягиваются, то магнитный полюс Земли, который находится близко к географическому Северному полюсу, должен быть магнитным южным полюсом! Точно так же магнитный полюс Земли, который находится близко к географическому Южному полюсу, должен быть магнитным северным полюсом. Эта ситуация изображена на рис. 20.5, на котором Земля представлена ​​как содержащая гигантский внутренний стержневой магнит с южным магнитным полюсом на географическом Северном полюсе и наоборот. Если бы мы каким-то образом подвесили гигантский стержневой магнит в космосе рядом с Землей, то северный полюс космического магнита был бы притянут к южному полюсу внутреннего магнита Земли.По сути, именно это происходит со стрелкой компаса: ее северный магнитный полюс притягивается к южному полюсу внутреннего магнита Земли.

Рис. 20.5. Землю можно представить как содержащую гигантский магнит, проходящий через ее ядро. Южный магнитный полюс магнита Земли находится на географическом Северном полюсе, поэтому северный полюс магнитов притягивается к Северному полюсу, так северный полюс магнитов получил свое название. Точно так же южный полюс магнитов притягивается к географическому Южному полюсу Земли.

Что произойдет, если разрезать стержневой магнит пополам? Вы получаете один магнит с двумя южными полюсами и один магнит с двумя северными полюсами? Ответ отрицательный: каждая половина стержневого магнита имеет северный и южный полюсы. Вы даже можете продолжить разрезать каждую часть стержневого магнита пополам, и вы всегда получите новый, меньший магнит с двумя противоположными полюсами. Как показано на рисунке 20.6, вы можете продолжить этот процесс вплоть до атомного масштаба, и вы обнаружите, что даже самые маленькие частицы, которые ведут себя как магниты, имеют два противоположных полюса.Фактически, ни в одном эксперименте не было обнаружено никаких объектов с одним магнитным полюсом, от мельчайших субатомных частиц, таких как электроны, до самых больших объектов во Вселенной, таких как звезды. Поскольку магниты всегда имеют два полюса, их называют магнитными диполями – di означает два . Ниже мы увидим, что магнитные диполи обладают свойствами, аналогичными электрическим диполям.

Рис. 20.6. Все магниты имеют два противоположных полюса, от самых маленьких, таких как субатомные частицы, до самых больших, таких как звезды.

Смотреть Physics

Введение в магнетизм

Это видео представляет собой интересное введение в магнетизм и обсуждает, в частности, как электроны вокруг своих атомов вносят вклад в наблюдаемые нами магнитные эффекты.

Проверка захвата

К какому магнитному полюсу Земли притягивается северный полюс стрелки компаса?

  1. Северный полюс стрелки компаса притягивается к северному магнитному полюсу Земли, который расположен недалеко от географического Северного полюса Земли.
  2. Северный полюс стрелки компаса притягивается к южному магнитному полюсу Земли, который расположен недалеко от географического Северного полюса Земли.
  3. Северный полюс стрелки компаса притягивается к северному магнитному полюсу Земли, который расположен недалеко от географического Южного полюса Земли.
  4. Северный полюс стрелки компаса притягивается к южному магнитному полюсу Земли, который расположен недалеко от географического Южного полюса Земли.

Только некоторые материалы, такие как железо, кобальт, никель и гадолиний, обладают сильными магнитными эффектами.Такие материалы называются ферромагнетиками, по латинскому слову ferrum , обозначающему железо. Другие материалы обладают слабыми магнитными эффектами, которые можно обнаружить только с помощью чувствительных инструментов. Ферромагнетики не только сильно реагируют на магниты – так, как железо притягивается к магнитам, – но и сами могут намагничиваться, то есть их можно заставить быть магнитными или превратить в постоянные магниты (рис. 20.7). Постоянный магнит – это просто материал, который сохраняет свои магнитные свойства в течение длительного времени даже при воздействии размагничивающих воздействий.

Рис. 20.7 Немагниченный кусок железа помещается между двумя магнитами, нагревается, а затем охлаждается или просто постукивается в холодном состоянии. Утюг становится постоянным магнитом с выровненными полюсами, как показано: его южный полюс примыкает к северному полюсу исходного магнита, а его северный полюс примыкает к южному полюсу исходного магнита. Обратите внимание, что силы притяжения создаются между центральным магнитом и внешними магнитами.

Когда магнит приближается к ранее ненамагниченному ферромагнитному материалу, он вызывает локальное намагничивание материала с противоположными полюсами, расположенными ближе всего, как на правой стороне рисунка 20.7. Это вызывает силу притяжения, поэтому немагнитное железо притягивается к магниту.

То, что происходит в микроскопическом масштабе, показано на Рисунке 7 (а). Области внутри материала, называемые доменами, действуют как маленькие стержневые магниты. Внутри доменов выровнены магнитные полюса отдельных атомов. Каждый атом действует как крошечный стержневой магнит. В немагнитном ферромагнитном объекте домены имеют небольшие размеры и ориентированы случайным образом. В ответ на внешнее магнитное поле домены могут вырасти до миллиметра, выравниваясь, как показано на рисунке 7 (b).Это индуцированное намагничивание можно сделать постоянным, если материал нагреть, а затем охладить, или просто постучать в присутствии других магнитов.

Рис. 20.8 (a) Немагнитный кусок железа или другого ферромагнитного материала имеет произвольно ориентированные домены. (б) При намагничивании внешним магнитом домены демонстрируют большее выравнивание, и некоторые из них растут за счет других. Отдельные атомы выровнены внутри доменов; каждый атом действует как крошечный стержневой магнит.

И наоборот, постоянный магнит можно размагнитить сильными ударами или нагреванием в отсутствие другого магнита.Повышенное тепловое движение при более высокой температуре может нарушить и изменить ориентацию и размер доменов. Для ферромагнитных материалов существует четко определенная температура, называемая температурой Кюри, выше которой они не могут намагничиваться. Температура Кюри для железа составляет 1043 К (770 ° C ° C), что намного выше комнатной температуры. Есть несколько элементов и сплавов, которые имеют температуру Кюри намного ниже комнатной температуры и являются ферромагнитными только ниже этих температур.

Snap Lab

Магниты на холодильник

Мы знаем, что подобные магнитные полюса отталкиваются, а разные полюса притягиваются. Посмотрим, сможете ли вы показать это для двух магнитов на холодильник. Прилипнут ли магниты, если их перевернуть? Почему они вообще прилепляются к дверце холодильника? Что вы можете сказать о магнитных свойствах дверцы холодильника возле магнита? Магниты на холодильник прилипают к металлическим или пластиковым ложкам? Прилипают ли они ко всем типам металла?

Проверка захвата

У вас есть один магнит с обозначенными северным и южным полюсами.Как вы можете использовать этот магнит для определения северного и южного полюсов других магнитов?

  1. Если северный полюс известного магнита отталкивается полюсом неизвестного магнита при приближении их ближе, этот полюс неизвестного магнита является его северным полюсом; в противном случае это его южный полюс.
  2. Если северный полюс известного магнита притягивается к полюсу неизвестного магнита при приближении их, этот полюс неизвестного магнита является его северным полюсом; в противном случае это его южный полюс.

КОНВЕКЦИОННАЯ ЗОНА

КОНВЕКЦИОННАЯ ЗОНА
Что такое магнитные поля?

Проще говоря, магнитное поле – это область вокруг магнита.Магниты сделаны из минерала, называемого магнетидом (или магнитом), который обладает свойством притягивать утюг. Ученые используют линий магнитного поля для представления этих магнитных полей. Силовые линии магнитного поля простого магнита показаны на рисунке ниже. от северного полюса до южного полюса. Однако силовые линии магнитного поля не заканчиваются только на кончике магнита. Они проходят насквозь, так что внутри магнита магнитное поле направлено от южного полюса к северному полюсу.Таким образом, силовые линии магнитного поля образуют замкнутую петлю и не имеют концов. Поэтому магнитный поле в этом случае тоже не имеет концов.
На самом деле это всегда так. Магнитные поля, какими бы сложными они ни были, не имеют конца.

Эти магнитные поля очень важны, поскольку они оказывают влияние на другие объекты. Как мы уже говорили, магниты всегда притягивают предметы, сделанные из железа. Чтобы увидеть это, поднести магнит к гвоздю (сделанному из железа) и посмотреть, как магнит притягивает гвоздь к себе? Обратите внимание, что по мере того, как вы приближаете магнит к гвоздю, притяжение между гвоздь и магнит становится сильнее.Если вы отодвинете магнит дальше от гвоздя, притяжение станет слабее до того момента, когда гвоздь перестанет притягиваться. все вместе. Это потому, что в какой-то момент гвоздь вошел в магнитное поле магнита и был притянут к магниту магнитной силой . Мы говорим, что магнитное поле оказывает на гвоздь магнитную силу. Сила этой силы зависит от расстояния между магнитом и гвоздем.

Линии магнитного поля. В отличие от полюсов, полюса притягивают друг друга. Как поляки отталкивают друг друга. >

Однако магнитные поля одного магнита также оказывают магнитное воздействие на другие магниты. Возьмите два магнита и поместите их рядом друг с другом. Когда в отличие от полюсов, то есть на севере а южные полюса двух магнитов расположены близко друг к другу, силовые линии магнитного поля соединяются, заставляя магниты притягиваться друг к другу. Если, с другой стороны, подобное полюса, то есть северный и северный полюсы (или южный и южный полюсы) расположены близко друг к другу, магниты не соединяются, а магниты отталкиваются друг от друга.
Вот почему стрелка компаса всегда указывает на север / юг. Северный магнитный полюс Земли притягивает южный магнитный полюс стрелки компаса. Следовательно Южный магнитный полюс стрелки компаса указывает на северный полюс Земли. Если вы поместите сильный магнит рядом со стрелкой компаса, стрелка повернется и укажет к северному полюсу магнита. Если вы удалите магнит, игла вернется в исходное положение.

Однако вам не обязательно нужен магнит для создания магнитного поля.Магнитные поля также могут создаваться движущимися зарядами (электронами или положительно / отрицательно заряженными атомов). Таким образом, электрические токи, которые в основном представляют собой просто движущиеся электроны, протекающие по проводу, создают магнитное поле. Это открыл французский физик. Андре Мари Ампер (1775-1836). Этот эффект можно проиллюстрировать на очень простом примере.

Электрический ток создает магнитное поле

Все, что вам нужно для проведения этого эксперимента, – это два куска провода, батарея, катушка с проводом и компас.Подключите провод и катушку к батарее, как показано выше. Как только при этом через провод и катушку начинает течь электрический ток. Этот электрический ток создает магнитное поле в катушке, как показано на рисунке.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
