Каким цветом обозначают фазу и ноль. Цвет провода фазы и нуля: зачем нужна маркировка

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN.

Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи.

В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль.

В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять – пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска – это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится – на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый – фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй – ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях – снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой – для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию – не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) – цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод – светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

• обесточиваем квартиру;
• зачищаем слегка концы проводов;
• разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
• включаем рубильник и подаем ток в квартиру;
• берем отвертку за ручку, которая имеет диэлектрическое покрытие;
• кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
• прикасаемся рабочим концом индикатора к одному оголенному проводнику;
• внимательно наблюдаем за реакцией отвертки;
• если диод загорелся, то можно с уверенностью констатировать, что ;
• методом исключения понимаем, что оставшийся проводник – это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля – где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон – свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ.

В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет

поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

• Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

• Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 – 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля – «РЕ».
• Ноль – «0» или «N».
• Фаза – «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N – это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода – заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль – белый/серый цвет.
   2. Земля – оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается – значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор – мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы – электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом – провода и шины с фазой «A», зеленым – с фазой «B», красным – с фазой «C».

Заключение

Визуальное определение проводки – нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

• Фаза «А» обычно окрашивается желтым цветом.
• Фаза «В» – зеленным.
• Фаза «С» – красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.

Рекомендуем также

маркировка заземления, фазы и нейтрального провода

Все проводники в электричестве имеют разное назначение, что отображается в цвете изоляции. Цветовая маркировка нужна для того, чтобы правильно подключить нужное изделие, и без проведения специальных тестов сделать правильно соединить провода. Иногда возникают случаи, когда в сети необходимо использовать несколько нейтральных или фазных линий. Цвета проводов в электрике стали использовать для того, чтобы обеспечить безопасность и надежность работников во время монтажа электрического оборудования. Существует система норм позволяющая узнать по цвету изоляции назначение провода.

Использование цветной изоляции для маркировкиИсточник thewantricks.com

Определение назначения провода без цветной маркировки

Для того, чтобы ускорить и облегчить обслуживание или монтаж, успешно применяется цветная маркировка проводов в электропроводке. Иногда возникают ситуации, когда использовалась однотонная электропроводка, или ее монтировал человек, не внушающий доверия. Тогда, перед началом монтажа, в целях обеспечения безопасности, стоит совершить проверку на соответствие назначения провода цвету покрытия.

Для достижения этой цели используется тестер или мультиметр. Все линии проверяются на наличие напряжения, его величину и полярность. Иногда достаточно выяснить, начало и конец линии, а также ее цвет по всему пути.

Одно устройство должно обладать проводниками с одинаковой расцветкой по всей линии. Все цепи выполняются проводниками с одинаковым оттенком изоляции. Такое явление говорит об высоком качестве монтажа, и в значительной степени упрощает ремонт или обслуживание прибора.

Все линии должны иметь один цвет от начала и до конца путиИсточник lodus.ru

Как маркируется провод заземления

Согласно требованиям безопасности, вся проводка в жилых или служебных помещениях заземляется. Это правило распространяется и на технику. Если подключение заземления проигнорировали, гарантия завода на нее не распространяется.

Провод заземления во всех случаях должен иметь маркировку в желто-зеленых цветах. Это общее требование для линии земли. Для одножильных проводов обычно размещают тонкую желтую полосу на зеленом фоне, а для мягких многожильных кабелей применяют изоляцию с тонкой зеленой полоской на желтом поле. Иногда можно встретить нестандартный вариант с поперечными полосам. Он пригоден для использования. Если изоляция проводника окрашена в такие тона, значит это заземление.

Для проводника нейтраль-земля совмещаются, разрешается изоляция голубого оттенка, с обозначениями желтого и зеленого цвета в начале и конце линии, или наоборот, на желто-зеленом фоне синие окончания.

Линия заземления на схемах должна иметь зеленый цвет. Схемы на английском языке имеют обозначение РЕ, а русскоязычные варианты подписываются словом земля. Также для маркировки провода заземления существует графический знак. В определенных случаях землю подписывают как нулевую защиту, но это не рабочий нуль или нейтраль.

Для обозначения заземления используется этот символ. Обычно это штамповка или наклейкаИсточник zen.yandex.ru

Обозначение нейтрального провода

Рабочий нуль иногда называют нейтральным. Кабели такого назначения имеют изоляцию всех вариантов синего или голубого. На схемах нейтраль подписывают буквой латинского алфавита «N» и синей линией. Также эту букву используют для обозначения контактов, к которым следует подключать нуль.

При обозначении многожильных проводников с высокой гибкостью применяются более светлые цвета изоляции, тогда для жестких проводов, имеющих одну жилу применяют более темный оттенок изоляции.

Нейтральный провод синего и голубого цвета имеет разное количество жилИсточник electric-in-home.com

Цвет фазы

В целях различения обозначения фазы и нуля в электрике, не принято использование желтых, синих и зеленых оттенков в разных целях. При монтаже фазных проводников стоит соблюдать осторожность, поскольку они часто находятся под напряжением.

Наиболее часто применяемая цветовая маркировка проводов, чтобы указать фазу, это белый, черный ми красный окрас изоляции. Иногда может использоваться покрытие серых, коричневых, оранжевых, фиолетовых, бирюзовых или розовых оттенков. На клеммах или схемах используется буква латинского алфавита «L». При наличии нескольких линий, для избегания путаницы её дополняют номером (L1, L2, L3). Очень часто для упрощения работы используют разные оттенки изоляционного слоя.

Чем больше проводов, тем больше оттенков изоляцииИсточник electrikmaster.ru

Различие между расцветкой в сети 220 В и 380 В

При монтаже одно- и трехфазных используется проводка с разным окрасом покрытия. Это экономит время и облегчает работу. Если здание старое. То для проводки использовался белый или черный цвет покрытия. Тогда каждую линию стоит проверять по отдельности.

Для однофазной проводки используется маркировка:

• желтый и зеленый – земля;
• все оттенки синего – нейтраль;
• черный, коричневый или красный – фаза.

Для маркировки используются разные цветаИсточник ecokabel.com

Для трехфазной применяется маркировка других оттенков:

• желто-зеленые цвета – «земля»;
• голубой или синий – нейтраль;
• изоляционное покрытие красного или коричневого цвета – 1 фаза;
• черного – 2 фаза;
• белого – 3 фаза.

Многофазный кабель с разными оттенками изоляцииИсточник icsmarket.ru

Как происходит проверка правильного подключения проводов

Очень часто для подключения дополнительных розеток, осветительных приборов или бытовой техники необходимо умение определять, фазу, нуль или заземление. Это предотвратит короткие замыкания или опасность поражения током. Также при ошибках в подключении устройство гарантированно выйдет из строя.

Результат ошибки подключенияИсточник argest-sv.ru

В новой проводке цвета проводов должны соответствовать их назначению. В случаях старой проводки следует разобраться в назначении каждой линии, и навесить на нее бирку или другую метку.

Проводники могут иметь несколько слоев защитыИсточник promkabel.ua
Скрытая проводка в деревянном доме: от выбора проводов и кабелей до ввода в эксплуатацию

Очень часто изоляция имеет большое количество разных оттенков. И если заземление или нейтраль можно обнаружить на глаз, все равно стоит сделать проверку. Иногда при монтаже могут перепутать линии. По этой причине стоит тщательно протестировать все провода перед началом работ.

Один из способов проверить электропроводку в видео:

Как обнаружить фазу

Для того, чтобы выяснить, какого цвета фаза, необходимо применить индикаторную отвертку. Для определения линии нуля или земли используются мультиметры или тестеры.

Есть несколько разновидностей индикаторных отверток, но если в проводе есть напряжение, то возникает световой сигнал. Для обнаружения фазы требуется прикоснуться металлической частью инструмента к оголенному проводнику. Поскольку провода находятся под напряжением, то прикасаться голыми руками можно только к слою изоляции. Оголенные концы несут в себе большую опасность. Также во время проверки нельзя прикасаться второй рукой к предметам, которые проводят электричество, это опасно для здоровья.

Во время проверки не стоит забывать о правилах безопасностиИсточник prodecor-spb.ru

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Очень часто проводники фаза, нуль, земля не имеют обозначения цветом. Тогда проверяют все пары, и определяют их назначение по показателям.

Определение фазыИсточник domamaster.net
Проводка в деревянном доме – особенности подключения и этапы работ

Цвета изоляции проводов плюс и минус

Есть сети с постоянным током. Там используются шины со знаком «+» и «-». Для определения, какой провод плюс, а какой минус по цвету, также применяется маркировка цветом. На всех схемах шины или провода, имеющие «+» обозначаются красным цветом, а те, что имеют «-» – синим. Средний проводник обозначают буквой М и голубой изоляцией.

Если от трехпроводной сети отделяется двухпроводная, то провод со знаком «+» должен иметь продолжение одной цветовой маркировки.

Так маркируется рабочий ноль, фаза и заземлениеИсточник domamaster.net

Различение проводов по цвету изоляции в многожильных кабелях

Кабели с большим количеством применяются для прокладки сетей переменного тока. В этих ситуациях возможно применение разных оттенков изоляционного слоя. Цвет проводов фаза нуль земля важен, если проводка монтируется и обслуживается разными специалистами. Это позволяет сразу приступать к работе.

Разные оттенки изоляции экономят времяИсточник domamaster.net

Цвета проводов в электрике 220 с 3 жилами должны точно указывать на фазу, рабочий ноль и защитное заземление. Есть государственные стандарты, которые разрешают использовать девять вариантов цветных решений для обозначения фазы и два для нейтрали и земли.

Если используется пятипроводная жила, то для маркировки ноля и заземления используются цвета согласно требований, а для фазы используются остальные цвета, один из которых обычно коричневый.

Для заземления и нейтрали используются стандартные цвета, а для обозначения фазы все остальныеИсточник magnetic.uz
Электрическое отопление дома: какие нагревательные электроприборы эффективнее и экономичнее

Обозначение проводов на схемах

На всех схемах кроме цвета проводки используются буквенные обозначения. Согласно общим стандартам их обозначают так:

• N – нуль;
• PE – «земля»;
• L – фаза;
• M – средняя точка для цепей с постоянным током и двуполярным питанием;
• «+» – положительный полюс;
• «-» – отрицательный полюс.

О цветах проводки дополнительно в видео:

Дополнительная маркировка

Помимо цвета для обозначения характеристик провода существуют буквенные и цифровые обозначения. Если внутри проводника алюминий, значит на нем будет написана буква А. Все остальные проводники изготовлены из меди.

Основные обозначения электрических проводников:

• АА – так маркируется многожильный кабель из алюминия с дополнительной оплеткой из того же металла;
• АС – наличие дополнительной оплетки из свинца;
• Б – дополнительная защита от влаги и оплетка из двухслойной стали;
• Бн – кабельная оплетка изготовлена из негорючих материалов;
• Г – защитная оболочка отсутствует;
• Р – резиновая защитная оболочка;
• НР – для оболочки использовалась резина, устойчивая к возгоранию.

Образец многожильного кабеля с защитной оболочкойИсточник electricinfo.ru

Что делать, если маркировка отсутствует

Прежде, чем приобретать провод, стоит обратить внимание на наличие маркировки и её соответствие. Но встречаются случаи, когда маркировки нет, или она не соответствует требованиям. Тогда необходимо выполнить ручную маркировку с помощью изоленты, или применить специальные кембрики – изоляционный материал в виде полых трубок. Все метки должны быть на концах провода и там, где есть соединения. Для избегания подобных ситуаций стоит приобретать проводку с запасом, чтобы она имела одинаковую маркировку по всему дому или квартире.

Термоусадочный кембрик под действием высоких температур уменьшается в диаметреИсточник amperof.ru
Электрический котёл для частного дома: разновидности и особенности

Заключение

Заключение

Если маркировка проводки в помещении проводилась согласно требований старого ГОСТа, то нет необходимости ее менять. Достаточно ее промаркировать с помощью трубок или ленты. Но нельзя осуществлять монтаж новой проводки по устаревшим требованиям. На сегодня новая проводка должна соответствовать общим правилам, которые приняты в большинстве стран мира.

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля — «РЕ».
• Ноль — «0» или «N».
• Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль — белый/серый цвет.
   2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

провода n и l на монтажных схемах, цветовая маркировка

Для монтажа или ремонта электрической сети необходима принципиальная схема. Неосведомленному человеку сложно понять смысл условных обозначений, заполняющих схему подключения оборудования. Понять назначение проводов поможет обозначение фазы и нуля на английском языке.

Содержание

• Назначение проводов в электропроводке
  • Линия фаз
  • Обозначение нуля
• Меры предосторожности

Назначение проводов в электропроводке

От источника питания к потребителю электроэнергия передается по многожильным проводам. Устройства и механизмы обеспечиваются энергией не менее чем по трем линиям. Напряжение подается по фазному и нулевому кабелям . Заземляющий провод защищает человека от поражения электрическим током.

Каждая линия на электросхемах обозначена определенным образом. Кабели, обозначенные буквами n и l, используются в электрике для передачи тока. «Земля» обозначается аббревиатурой PE, что означает Protective Earth и переводится как «защитная земля».

Провода фазы, нуля и земли имеют определенные цвета и маркировку.

Отличие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, ведущие к аварии или поломке прибора.

Фазовая линия

Работа сети переменного тока формируется двумя составляющими – рабочей фазой и нулевой составляющей. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии к устройству подается электрическая энергия.

В электротехнической документации фазный канал обозначается латинской буквой L. Допускается использование строчной буквы l. Профессионалы вкладывают в аббревиатуру разные значения. Предпочтительными вариантами являются Lead, Live или Line. С английского слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в схеме предусмотрено использование нескольких фазных кабелей, то к букве добавляется номер фазы. Согласно европейским стандартам, не позволяющим менять тонировку, фазные провода окрашены в определенные цвета:

• Л 1 – коричневый.
• Л 2 – черный.
• Л 3 – серый.

В бытовой электропроводке на 220 вольт используется 3 линии для подключения нуля, земли и напряжения. Поэтому единственная фазная шина покрыта коричневой изоляцией. Использование кабелей другого цвета считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутой цепи падения напряжения на контактах электроприбора. Вместе с рабочей фазой «Ноль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращенное обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Ноль» и «Нейтральный».

В зависимости от гибкости кабеля нейтральная жила окрашивается в синий цвет. Жесткая однониточная шина имеет насыщенный ультрамариновый оттенок. Изоляционный слой многожильного провода окрашен в голубой цвет.

Мастера-любители иногда соединяют нейтраль и землю, ошибочно полагая, что это одно и то же. Опасное заблуждение имеет ужасные последствия. Нейтральная фаза и шина заземления выполняют разные функции.

Цвет также отличается. Защитный провод желто-зеленый. Стыковка автобусов различного назначения в одну линию категорически запрещена по технике безопасности.

Меры предосторожности

Правильная проводка осуществляется в соответствии с IEC 60445, принятым европейским законодательством в 2010 году. В нормах российского ГОСТ 50462-2009, соответствующих международным правилам, указывается цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые были проложены много лет назад, и план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в схеме используются провода с цветом изоляции, не соответствующим ГОСТу.

Перед началом работ монтажник должен определить назначение каждой линии с помощью контрольной лампы, индикаторной отвертки или мультиметра.При прозвонке электрических цепей необходимо соблюдать основные правила безопасности:

• манипуляции индикаторной отверткой выполняются одной рукой;
• свободной рукой не касайтесь металлических конструкций или стен;
• работа выполняется в присутствии квалифицированного помощника.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клейкой основе или насадки из ПВХ.На поверхность маркировочного материала наносят символы на английском языке – n, l или PE . Только после завершения окончательных работ приступают к монтажу или ремонту электрооборудования.

Понимание значения латинских букв l и n на схеме помогает электрику быстрее и качественнее выполнить монтаж и ремонт сети. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка однозначно определяют назначение провода, с которым работает мастер.Это предотвращает несчастные случаи на рабочем месте.

Что означают l и n при подключении. Обозначение фазы и нуля в электротехнике

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной проводки обычно используют трехжильные кабели (фаза, нейтраль, земля).

Фаза (“L”, “Линия”)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «провод под напряжением» и «линия».Чаще всего это строго определенные цвета. В распределительном щите фазный провод перед выходом к потребителю подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фаз. Внимание! С оголенной фазой шутки плохи, поэтому, чтобы не перепутать фазу ни с чем — помните: контакты фазы всегда маркируются латинским символом «L», а фазный провод красный, коричневый, белый или черный ! Если вы в этом не уверены или проводка устроена иначе, то приобретите отвертку с простым индикатором фаз.Прикоснувшись его жалом к ​​оголенному проводнику, всегда можно узнать, фаза это или нет по характерному свечению индикатора. А еще лучше сразу обратиться к квалифицированному специалисту.

Ноль (“N”, “Нейтральный”, “Нейтральный”, “Нейтральный” “Ноль”)

Второй важный провод – нулевой, широко известный как “бестоковый провод”, “пассивный провод” и “нейтральный провод”. “. Бывает только синий … В квартирных распределительных щитах он должен подключаться к нулевой шине, маркируется символом “N”.Нулевой провод подключается к розетке к контактам, также помеченным знаком «N».

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Ground”)

Изоляция провода заземления только желтого цвета с зеленой полосой. В распределительном щите подключается к шине заземления, к двери и к корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «Г» или символом в виде перевернутой и коротко подчеркнутой буквы «Т».Обычно заземляющие контакты видны и могут выступать из розеток, становясь доступными для детей, что иногда вызывает шок у многих родителей, однако опасности эти контакты не представляют, хотя совать туда пальцы все же не рекомендуется.

Внимание! При работе с электрическими сетями, находящимися под напряжением, всегда велика вероятность травмирования человека. поражение электрическим током или пожар. Даже если установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя проверяет синхронизацию срабатывания фазы и нуля, и если УЗО обнаружит утечку фазного тока, не вернув ни один из его процентов к нулю, немедленно разомкнет контакт, что сэкономит жизнь человека; однако если коснуться не только фазы, но и нуля, то УЗО не спасет.Прикосновение к обоим проводам смертельно!!!

Любой, кто хоть раз имел дело с проводами и электриками, замечал, что у проводников всегда разный цвет изоляции. Это было сделано не просто так. Цвета проводов в электрике призваны облегчить распознавание фазы, нулевого провода и земли. Все они имеют определенный цвет и легко различимы в процессе эксплуатации. Какого цвета провода, фаза, ноль, земля и пойдет дальше.

Как красят фазные провода

При работе с электропроводкой наиболее опасны фазные провода.Прикосновение к фазе при определенных обстоятельствах может стать смертельным, потому что, наверное, были выбраны яркие цвета. .. Вообще, цвета проводов в электрике позволяют быстро определить, какой из жгутов проводов наиболее опасен и срабатывает. с ними очень осторожно.

Чаще всего фазные жилы красного или черного цвета, но встречаются и другие цвета: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Фазы могут быть окрашены во все эти цвета. Бороться с ними будет проще, если исключить нулевой провод и массу.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз к букве добавляется цифровое обозначение: L1, L2, L3 для трехфазного 380 В. В другом варианте , первую фазу обозначают буквой А, вторую – В, третью – С…

Цвет провода заземления

По современным меркам заземляющая жила имеет желто-зеленый цвет. Обычно имеет вид желтого изолятора с одной или двумя продольными ярко-зелеными полосами.Но бывает и окрас поперечных желто-зеленых полос.

В некоторых случаях кабель может содержать только желтые или ярко-зеленые жилы. В данном случае «земля» имеет именно такой цвет. На схемах он отображается теми же цветами — чаще ярко-зеленым, но может быть и желтым. На схемах или на оборудовании “земля” подписывается латинскими (английскими) буквами РЕ … Также маркируются контакты, к которым должен быть подключен “земляной” провод.

Заземляющий провод иногда называют профессионалами «защитной нейтралью», но не путайте его.Он земляной и защищает, потому что снижает риск поражения электрическим током.

Какого цвета нулевой провод

Нулевой или нейтральный — синий или светло-голубой, иногда синий с белой полосой. Другие цвета не используются в электрике для обозначения нуля. Так будет в любом кабеле: трехжильном, пятижильном или с большим количеством жил.

Обычно на схемах рисуют «ноль» синим цветом, а подписывают его латинской буквой N. Специалисты называют его рабочим нулем, так как, в отличие от заземления, он участвует в формировании цепи питания.При чтении схемы его часто определяют как «минус», а фазу считают «плюсом».

Как проверить правильность маркировки и подключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно – они могут быть подключены неправильно. Поэтому перед началом работы стоит убедиться, что вы правильно определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку.Отверткой работать легко: при прикосновении к фазе загорается встроенный в корпус светодиод. Так будет легко идентифицировать фазные проводники. Если кабель двухжильный, проблем нет — вторая жила нулевая. А вот если провод трехжильный, нужен мультиметр или тестер — с их помощью мы определим, какая из двух оставшихся фаза, какая ноль.

На приборе устанавливаем переключатель так, чтобы выбранный шакал был больше 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно прикасаемся металлическим стержнем одного щупа к найденному фазному проводу, вторым к предполагаемому нуль.На экране должно отображаться 220 В или текущее напряжение. На самом деле она может быть гораздо ниже — таковы наши реалии.

Если выделено 220 В или чуть больше, это ноль, а другой провод предположительно “масса”. Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым – к предполагаемому заземлению. Если показания прибора ниже, чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит, где-то вы запутались у и перед вами «ноль».В такой ситуации есть два варианта: искать, где именно провода были подключены неправильно (предпочтительнее), или просто двигаться дальше, запоминая или отмечая имеющееся положение.

Итак, помните, что при прозвонке пары фаза-ноль показания мультиметра всегда выше, чем при прозвонке пары фаза-земля.

И, в заключение, позвольте дать совет: при прокладке проводов и соединении проводов всегда подключайте жилы одного цвета, не путайте их.Это может привести к плачевным результатам – в лучшем случае к выходу из строя оборудования, но возможны травмы и пожары.

При самостоятельном монтаже и подключении электрооборудования (это могут быть различные светильники, вентиляция, электроплита и т.д.) можно увидеть, что коммутационные клеммы обозначаются буквами Л, Н, РЕ. Особое значение здесь имеет маркировка L и N. Помимо обозначения проводов в электрике буквами, их помещают в изоляцию различных цветов.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод.Чтобы установленное устройство работало в штатном режиме, каждый из этих проводов необходимо подключить к соответствующей клемме.

Обозначение проводов в электротехнике литерой

Электрические коммуникации в бытовой и производственной сфере организуются с помощью изолированных кабелей, внутри которых находятся токопроводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике позволяет на порядок ускорить выполнение монтажных и ремонтных мероприятий.

Применение данной маркировки регламентирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где применяется напряжением до 1000 В .

Как правило, имеют глухозаземленную нейтраль. Часто электрооборудование такого типа имеют жилые, административные и хозяйственные помещения. При монтаже электрических сетей в зданиях такого типа необходимо хорошо разбираться в цветовых и буквенных обозначениях.

Обозначение фазы (L)

Сеть переменного тока включает провода под напряжением. Их правильное название «фаза». Это слово имеет английские корни и переводится как «линия» или «активный провод». Фазные проводники представляют особую опасность для здоровья человека и имущества. Для безопасной эксплуатации они покрыты надежной изоляцией.

Использование неизолированных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение людей электрическим током. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Повреждение оборудования.

При обозначении провода в электротехнике фазные жилы маркируются буквой «Л». Это аббревиатура английского термина «Line», или «линия» (другое название фазных проводников).

Существуют и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящий провод) и «Live» (обозначение натяжения). Аналогичная маркировка используется и для обозначения зажимов и зажимов, на которые должны быть переключены линейные провода.Например, в трехфазных сетях каждая из линий также маркируется соответствующим номером (L1, L2 и L3).

Действующие отечественные стандарты, регулирующие обозначение фазы и нуля в электротехнике (ГОСТ Р 50462-2009), предписывают размещать линейные жилы в коричневой или черной изоляции. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т. д. В этом случае все зависит от производителя и изоляционного материала.

Обозначение нуля (N)

Для обозначения нейтрального или нулевого рабочего проводника сети используйте букву «Н». Это аббревиатура термина нейтральный (в переводе нейтральный). Так во всем мире называют нулевой проводник. В нашей стране в основном используется слово «Ноль».

Скорее всего, здесь за основу взято слово Null. Буквой «Н» на схеме обозначены контакты или клеммы, предназначенные для коммутации нулевой жилы. Подобное обозначение принято как для однофазных, так и для трехфазных цепей. В качестве цветового обозначения нулевого провода используется синяя или бело-голубая (бело-синяя) изоляция.

Обозначение заземления (PE)

Помимо обозначения фазы и нуля, электрики используют также специальное буквенное обозначение PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля вместе с нейтральным и фазным проводниками. Аналогичным образом маркируются также контакты и зажимы, предназначенные для коммутации с нулевым заземляющим проводником.

Для удобства монтажа заземляющие жилы помещены в желто-зеленую изоляцию. Хозяин дома должен понимать, что эти цвета всегда обозначают только провода заземления. Для обозначения фазы и нуля в электрике желтый и зеленый никогда не используются.

Как показывает практика, при организации электрических сетей в жилых домах иногда допускаются нарушения общепринятых норм применения цвета изоляции и соответствующей буквенно-цифровой маркировки. При этом не всегда достаточно умения расшифровывать обозначения L, N или PE.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверить соответствие маркировки реальному положению вещей. Для этого используют специальные приспособления (тестеры) или подручные приспособления. При отсутствии опыта подобных работ, для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электротехнике введено для того, чтобы электросеть была безопасной и простой в использовании. Для этого специальная буквенная маркировка (л и н) и изоляция соответствующего цвета. Также могут быть жилы с маркировкой РЕ желто-зеленого цвета: так обозначаются заземляющие провода.

Кроме того, одинаковые буквенные обозначения используются на соединительных контактах и ​​клеммах. Все, что нужно сделать при монтаже электроприбора, это подвести каждый из проводов к клемме. Для уверенности желательно проверить каждый из проводов тестером.

В «Библии электрика» ПУЭ (Правила устройства электроустановок) сказано: электропроводка на всем ее протяжении должна обеспечивать возможность легкого распознавания изоляции по ее цвету.

В бытовой электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет уникальный цвет.

• Рабочий ноль (N) – синего цвета, иногда красного.
• Нулевой защитный проводник (РЕ) – желто-зеленый.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах действуют неизменные стандарты цвета проводов по фазам. Блок питания для розеток коричневый, для освещения красный.

Цвета проводки ускоряют проводку

Окрашенная изоляция жил значительно ускоряет работу электрика. В старину цвет проводников был либо белый, либо черный, что вообще доставляло много хлопот электрику-электрику. При отключении требовалось подать питание на проводники, чтобы с помощью контроля определить, где фаза, а где ноль.Раскраска избавила от этих мучений, все стало очень четко.

Единственное, что не следует забывать при обилии проводников, так это маркировать т.е. подписывать их назначение в щите, так как там может быть от нескольких групп проводников до нескольких десятков питающих линий.

Цвета фаз на электроподстанциях

Цвета бытовой проводки не совпадают с цветами подстанции. Три фазы А, В, С. Фаза А – желтая, фаза В – зеленая, фаза С – красная. Они могут присутствовать в пятижильных жилах вместе с нейтральными жилами – синего цвета и защитной жилой (землей) – желто-зеленой.

Правила соблюдения цвета электропроводки при монтаже

От распределительной коробки к выключателю прокладывается провод трехжильный или двухжильный, в зависимости от того, установлен ли выключатель одноклавишный или двухклавишный; оборвана фаза, а не нулевой провод. Если имеется белый проводник, он будет питающим. Главное соблюдать последовательность и последовательность в цветах с другими электриками, чтобы не получилось как в басне Крылова: “Лебедь, рак и щука.”

На розетках защитный провод (желто-зеленый) чаще всего зажимается посередине устройства. Соблюдать полярность , ноль рабочий – слева, фаза – справа.

В конце хочу упомянуть есть сюрпризы от производителей, например один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одного цвета использовать то, что есть. Ведь не останавливать производство! Сбои и ошибки везде.Если получится именно так, где фаза, а где ноль, решать вам, нужно просто бежать с контролем.

Содержимое:

Монтажные работы часто приводят к появлению большого количества проводов. Как при проведении работ, так и после их окончания всегда возникает необходимость выявления назначения проводников. Каждое соединение использует два или три проводника, в зависимости от его спецификации. Наиболее простым способом идентификации проводов и жил кабелей является окрашивание их изоляции в определенный цвет… Далее в статье мы поговорим о том, как

• как обозначаются фаза и ноль способом присвоения им определенных цветов;
• что означают буквы L, N, PE в электротехнике на английском языке и каково их соответствие русскоязычным определениям,

а также другую информацию по этой теме.

Цветовая идентификация значительно сокращает время проведения ремонтно-монтажных работ и позволяет привлекать персонал более низкой квалификации.Запомнив несколько цветов, обозначающих проводники, любой домовладелец сможет правильно подключить их к розеткам и выключателям в своей квартире.

Заземлители (заземляющие жилы)

Наиболее распространенное цветовое обозначение изоляции заземлителей представляет собой сочетание желтого и зеленого цветов. Желто-зеленая окраска утеплителя имеет вид контрастных продольных полос. Пример заземлителя показан на изображении ниже.

Однако изредка можно встретить либо полностью желтый, либо салатовый цвет изоляции заземлителей. В этом случае на изоляцию можно наносить буквы ПЭ. У некоторых марок проводов их желто-зеленая окраска по всей длине возле концов с клеммами сочетается с синей оплеткой. Это означает, что нейтраль и земля в этом проводнике совпадают.

Для того, чтобы хорошо различать заземление и заземление при монтаже, а также после него, для изоляции жил, разных цветов… Зануление осуществляется проводами и жилами синего цвета светлых оттенков, присоединяемыми к шине, обозначенной буквой Н. Все остальные жилы с изоляцией того же синего цвета также должны быть присоединены к этой нулевой шине. Их не следует подключать к контактам выключателей. Если используются розетки с выводом, обозначенным буквой N, и при этом имеется нулевая шина, между ними должен быть провод светло-голубого цвета, соответственно, подключенный к ним обоим.

Фазный провод, его обозначение цветом или другим способом

Фаза всегда монтируется проводами, изоляция которых окрашена в любой цвет, но не в синий или желтый с зеленым: только в зеленый или только в желтый.Фазный провод всегда подключается к контактам выключателей. Если при монтаже встречаются розетки, в которых имеется клемма, обозначенная буквой L, ее подключают к проводнику в черной изоляции. Но бывает так, что монтаж производится без учета цветовой маркировки фазного, нулевого и заземляющего проводников.

В этом случае потребуются индикаторная отвертка и тестер (мультиметр), чтобы выяснить, к каким проводникам относятся. По свечению индикатора отвертки, касающейся токопроводящей жилы, определяется фазный провод – индикатор горит.Прикосновение к заземлению или заземляющему проводнику не приводит к свечению индикаторной отвертки. Чтобы правильно определить зануление и заземление, нужно измерить напряжение с помощью мультиметра. Показания мультиметра, щупы которого подключены к жилам фазного и нулевого провода, будут больше, чем если бы щупы коснулись жил фазного провода и земли.

Так как фазный провод предварительно однозначно определяется индикаторной отверткой, то мультиметр позволяет выполнить правильное определение назначения всех трех проводников.

Буквенные обозначения, наносимые на изоляцию проводов, не имеют отношения к назначению провода. Ниже приведены основные буквенные обозначения, которые присутствуют на проводах, а также их содержание.

Используемые в нашей стране цвета для обозначения назначения проводов могут отличаться от аналогичных цветов изоляции проводов в других странах. Те же цвета проводов используются в

• Беларусь,
• Гонконг,
• Казахстан,
• Сингапур,
• Украина.

Более полное представление о цветовой маркировке проводов в разных странах дает изображение, представленное ниже.

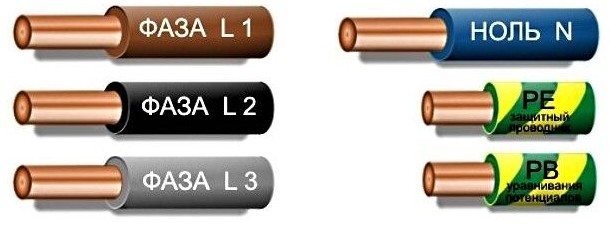

Цветовая маркировка проводов в разных странах

В нашей стране цветовая маркировка L, N в электротехнике определяется стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования рядом с клеммами, например, как показано на изображении ниже.

Эти буквы обозначают в английском языке нейтральную (N) и прямую (L — «линия»).Это означает «фаза» на английском языке. Но так как одно слово может принимать разные значения в зависимости от смысла предложения, то к букве L можно применять такие понятия, как lead или live. А N в английском языке можно трактовать как «ноль» — ноль. Те. на схемах или приборах эта буква означает ноль. Поэтому эти две буквы не что иное, как обозначение фазы и нуля на английском языке.

Также из английского языка взято обозначение жил PE (protective earth) – защитная земля(т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латинскими буквами, так и в его документации, где обозначение фазного и нулевого провода выполнено на английском языке. Российские стандарты также предписывают использование этих буквенных обозначений.

Так как в промышленности существуют также электрические сети и цепи постоянного тока, для них актуальна и цветовая маркировка проводников. Действующие стандарты предписывают шинам красный цвет со знаком плюс, как и всем другим жилам и жилам кабелей с положительным потенциалом.Минус обозначен синим цветом. В результате такой раскраски сразу видно, где потенциал.

Общие сведения о векторной группе трансформатора (часть 1)

Введение

Трехфазный трансформатор состоит из трех наборов первичных обмоток, по одному на каждую фазу, и трех наборов вторичных обмоток, намотанных на один и тот же железный сердечник. Можно использовать отдельные однофазные трансформаторы и соединять их между собой, чтобы получить те же результаты, что и при использовании трехфазного блока.

Общие сведения о векторной группе трансформатора (часть 1)

Первичные обмотки соединены одним из нескольких способов. Двумя наиболее распространенными конфигурациями являются треугольник, в котором полярный конец одной обмотки соединен с неполярным концом следующей, и звезда, в которой все три неполярных (или полярных) конца соединены вместе. Аналогично подключаются вторичные обмотки. Это означает, что первичная и вторичная обмотки трехфазного трансформатора могут быть соединены одинаково (треугольник-треугольник или звезда-звезда) или по-разному (треугольник-звезда или звезда-треугольник).

Важно помнить, что кривые вторичного напряжения совпадают по фазе с первичными, когда первичная и вторичная обмотки соединены одинаково.Это состояние называется « без фазового сдвига ».

Но когда первичная и вторичная обмотки соединены по-разному, формы сигналов вторичного напряжения будут отличаться от соответствующих форм сигналов первичного напряжения на 30 электрических градусов. Это называется фазовым сдвигом на 30 градусов. При параллельном соединении двух трансформаторов их фазовые сдвиги должны быть одинаковыми; в противном случае произойдет короткое замыкание, когда трансформаторы будут под напряжением».

Основная идея обмотки

Переменное напряжение, подаваемое на катушку, индуцирует напряжение во второй катушке, где они соединены магнитным путем.Соотношение фаз двух напряжений зависит от того, какие пути вокруг катушек соединены. Напряжения будут либо синфазными, либо сдвинутыми на 180 градусов.

При использовании 3 катушек в обмотке трехфазного трансформатора существует ряд вариантов. Напряжения катушек могут быть синфазными или смещенными, как указано выше, с катушками, соединенными звездой или треугольником, и, в случае обмотки звезды, точка звезды (нейтраль) выведена на внешний терминал или нет.

Шесть способов подключения обмотки «звезда»:

Шесть способов подключения обмотки «звезда»

Шесть способов подключения обмотки «треугольник»:

Шесть способов подключения обмотки «треугольник» катушка, где они связаны магнитным путем.Соотношение фаз двух напряжений зависит от того, в какую сторону подключены катушки. Напряжения будут либо синфазны, либо сдвинуты на 180 град.

При использовании 3 катушек в обмотке трехфазного трансформатора существует ряд вариантов. Напряжения катушек могут быть синфазными или смещенными, как указано выше, с катушками, соединенными звездой или треугольником, и, в случае обмотки звезды, точка звезды (нейтраль) выведена на внешний терминал или нет.

Аддитивная и субстрактная полярность трансформатора

Когда пара катушек трансформатора имеет одинаковое направление, то напряжение, индуцированное в обеих катушках, имеет одинаковое направление от одного конца к другому.Когда две катушки имеют противоположное направление намотки, напряжение, индуцированное в обеих катушках, имеет противоположное направление.

Обозначения соединений обмоток

• Первый символ: для Высокое напряжение : Всегда заглавные буквы.
•  D=треугольник, S=звезда, Z=соединенная звезда, N=нейтраль
• Второй символ: для Низкое напряжение : Всегда маленькие буквы.
•  d = треугольник, s = звезда, z = соединенная звезда, n = нейтраль.
• Третий символ: Смещение фаз, выраженное числом часов (1,6,11)

Пример – Dyn11

Трансформатор имеет первичную обмотку, соединенную треугольником ( D ), вторичную обмотку, соединенную звездой ( y ) с выделенной звездой ( n ) и фазовым сдвигом на 30 градусов вперед ( 11 ).

В обозначениях повышающего трансформатора возникает путаница. Как указано в стандарте IEC60076-1 , последовательно используются обозначения HV-LV. Например, повышающий трансформатор с первичной обмоткой, соединенной треугольником, и вторичной обмоткой, соединенной звездой, записывается не как «dY11», а как «Yd11». Цифра 11 указывает на то, что обмотка НН опережает ВН на 30 градусов.

Трансформаторы, изготовленные в соответствии со стандартами ANSI, обычно не имеют векторной группы, указанной на паспортной табличке, и вместо этого дается векторная диаграмма, показывающая взаимосвязь между первичной и другими обмотками.

Векторная группа трансформатора

Обмотки трехфазного трансформатора могут быть соединены несколькими способами. По соединению обмоток определяют векторную группу трансформатора.

Векторная группа трансформатора указана производителем на паспортной табличке трансформатора. Группа векторов указывает на разность фаз между первичной и вторичной сторонами, вносимую из-за данной конфигурации соединения обмоток трансформатора.

Определение векторной группы трансформаторов очень важно перед параллельным подключением двух и более трансформаторов.Если два трансформатора разных векторных групп соединены параллельно, то между вторичными обмотками трансформаторов возникает разность фаз, и между двумя трансформаторами протекает большой циркулирующий ток, что очень вредно.

Смещение фаз между обмотками ВН и НН

В качестве опорного вектора принимается вектор для обмотки высокого напряжения. Смещение векторов других обмоток от опорного вектора при вращении против часовой стрелки представлено использованием часовой цифры.

IS:2026 (Часть 1V)-1977 дает 26 комплектов соединений звезда-звезда, звезда-треугольник и звезда-зигзаг, треугольник-треугольник, треугольник-звезда, треугольник-зигзаг, зигзаг-звезда, зигзаг-треугольник. Смещение вектора обмотки НН изменяется от нуля до -330° с шагом -30° в зависимости от способа соединения.

Вряд ли какая-либо система питания использует такое большое количество соединений. Некоторые из наиболее часто используемых соединений со сдвигом фаз 0, -300, -180″ и -330° (установка часов-часов 0, 1, 6 и 11).

Сначала идет обозначение обмотки высокого напряжения, за которым следуют обозначения обмоток в порядке убывания напряжения. Например, трансформатор 220/66/11 кВ, соединенный звездой, звездой и треугольником, а также векторы обмоток 66 и 11 кВ со сдвигом фаз 0° и -330° относительно опорного (220 кВ) вектора будут представлены как Yy0 – Yd11 .

Цифры (0, 1, 11 и т. д.) относятся к смещению фаз между обмотками ВН и НН с использованием обозначения циферблата. Вектор, представляющий обмотку ВН, взят за основу и установлен на 12 часов.Чередование фаз всегда против часовой стрелки. (Международно принято).

Используйте часовой индикатор в качестве указателя угла сдвига фаз. Поскольку на часах 12 часов, а окружность состоит из 360°, каждый час представляет собой 30°. Таким образом, 1 = 30°, 2 = 60°, 3 = 90°, 6 = 180° и 12 = 0° или 360°.

Минутная стрелка установлена ​​на 12 часов и заменяет линию нулевого напряжения (иногда мнимого) обмотки ВН. Эта позиция всегда является точкой отсчета.

Пример

• Цифра 0 = 0°, что вектор LV находится в фазе с вектором HV
  Цифра 1 = отставание на 30° (LV отстает от HV на 30°), потому что вращение происходит против часовой стрелки.
• Цифра 11 = 330° отставание или 30° опережение (LV опережает HV с 30°)
• Цифра 5 = 150° отставание (LV отстает от HV с 150°)
• Цифра 6 = 180° отставание (LV отстает от HV с 180°) °)

Когда трансформаторы работают параллельно, важно, чтобы фазовый сдвиг был одинаковым для каждого из них. Параллельное подключение обычно имеет место, когда трансформаторы расположены в одном месте и подключены к общей сборной шине (сгруппированы) или расположены в разных местах с вторичными выводами, подключенными через распределительные или передающие цепи, состоящие из кабелей и воздушных линий.

Сдвиг фазы (DEG)	Соединение
0
YY0		DD0	DZ0
30 LAG	YD1	DY1	YZ1
60 LAG		DZ2	DZ2
120 LAG	120 DZ4		DD4	DZ4
150 LAG	YD5	DY5	YZ5
180 LAG	YY6	DD6	DZ6
DZ6
DZ6
DZ6
DZ6
DZ6
150 Living	YD7	YD7	DY7	YZ7
120 DD8		DD8	DZ8
	60504
DD10		DD10
DZ10
30 30504	YD11	Dy11	Yz11

Фазные вводы трехфазного трансформатора имеют маркировку ABC, UVW или 123 (заглавные буквы на стороне HV, строчные буквы на стороне LV). Двухобмоточные трехфазные трансформаторы можно разделить на четыре основные категории:

Группа	Часы	TC
Группа I	0 звезда/треугольник 3, 9050 часов, 04 9050 звезда
Группа II	6 часов, 180°	треугольник/треугольник, звезда/звезда
Группа III	1 час/треугольник, -30°4 звезда/треугольник, -30°4 Группа IV 11 часов, + 30 ° звезда / дельта, дельта / звезда минус Указывает LV HV, PLUS Указывает LV ведущий HV 1 (Фазовый сдвиг 0) Тактовый формат 0 (Фазовый сдвиг 0) Тактовый формат 1 (Фазовый сдвиг -30) Тактовый формат 1 (Фазовый сдвиг -30) Тактовый формат 2 (Фазовый сдвиг -60) Тактовый формат 2 (Фазовый сдвиг) Shift -60) Тактовая запись 4 (фазовое смещение -120) Тактовая запись 4 (смещение фазы -120) Представление часов 5 (смещение фазы -150) Представление часов 5 (смещение фазы -150) Представление часов 6 (сдвиг фазы +180) Представление часов 6 (сдвиг фазы +180) Представление часов 7 (Фазовый сдвиг +150) Часы 7 (Фазовый сдвиг +150) Часы 11 (Фазовый сдвиг +30) Часы 11 (Фазовый сдвиг +30) Продолжение следует… 2. 2: Фазы и физические состояния материи Фаза есть область системы, в которой каждое интенсивное свойство (такое как температура и давление) имеет в каждый момент либо одно и то же значение на всем протяжении ( однородная или однородная фаза), либо значение, которое меняется непрерывно из одной точки в другую. Всякий раз, когда в этой электронной книге упоминается фаза, это однородная фаза , если не указано иное. Две разные фазы встречаются на поверхности интерфейса , где интенсивные свойства имеют разрыв или изменяются на небольшом расстоянии. Некоторые интенсивные свойства (например, показатель преломления и поляризуемость) могут иметь характеристики направленности. Однородная фаза может быть либо изотропной , проявляющей одинаковые значения этих свойств во всех направлениях, либо анизотропной , как в случае некоторых твердых тел и жидких кристаллов. Вакуум представляет собой однородную фазу нулевой плотности. Предположим, мы имеем дело с неоднородной областью, в которой интенсивные свойства непрерывно изменяются в пространстве по одному или нескольким направлениям, например, высокий столб газа в гравитационном поле, плотность которого уменьшается с увеличением высоты.Есть два способа трактовать такую ​​неоднородную непрерывную область: либо как единую неоднородную фазу, либо как бесконечное число однородных фаз, каждая из которых имеет бесконечно малый размер в одном или нескольких измерениях. 2.2.1 Физические состояния вещества Мы привыкли маркировать фазы по физическому состоянию или агрегатному состоянию. Обычно говорят, что фаза является твердой , если она относительно жесткая, жидкой , если она легко деформируется и относительно несжимаема, и газообразной , если она легко деформируется и легко сжимается.Поскольку эти описания реакций на внешние силы различаются только степенью, они неадекватны для классификации промежуточных случаев. Рис. 2.1 Экспериментальная процедура получения напряжения сдвига в фазе (заштрихована). Блоки на верхней и нижней поверхностях фазы толкаются в противоположных направлениях, увлекая за собой соседние части фазы. Более строгий подход состоит в том, чтобы провести первичное различие между твердым телом и жидкостью на основе реакции фазы на приложенное напряжение сдвига, а затем использовать дополнительные критерии для классификации жидкости как жидкости , газ или сверхкритическая жидкость . Напряжение сдвига представляет собой тангенциальную силу на единицу площади, которая действует на вещество с одной стороны внутренней плоскости со стороны вещества с другой стороны. Мы можем создать напряжение сдвига в фазе, прикладывая тангенциальные силы к параллельным поверхностям фазы, как показано на рис. 2.1. Твердое тело реагирует на напряжение сдвига, совершая мгновенное относительное движение своих частей, что приводит к деформации — изменению формы. Если приложенное напряжение сдвига постоянно и мало (недостаточно велико, чтобы вызвать ползучесть или разрушение), твердое тело быстро достигает определенной степени деформации, которая зависит от величины напряжения и поддерживает эту деформацию без дальнейших изменений до тех пор, пока напряжение сдвига продолжает применяться.На микроскопическом уровне деформация требует относительного перемещения соседних слоев частиц (атомов, молекул или ионов). Форма ненапряженного твердого тела определяется силами притяжения и отталкивания между частицами; эти силы затрудняют скольжение соседних слоев друг относительно друга, так что твердое тело сопротивляется деформации. Жидкость по-разному реагирует на напряжение сдвига, подвергаясь непрерывному относительному движению (течению) своих частей. Течение продолжается до тех пор, пока существует хоть какое-то напряжение сдвига, каким бы малым оно ни было, и останавливается только тогда, когда напряжение сдвига снимается. Таким образом, постоянное приложенное напряжение сдвига вызывает фиксированную деформацию твердого тела и непрерывный поток жидкости. Мы говорим, что фаза, находящаяся под постоянным напряжением сдвига, является твердой, если после первоначальной деформации мы не можем обнаружить дальнейшее изменение формы в течение периода, в течение которого мы наблюдаем фазу. Обычно этот критерий позволяет однозначно отнести фазу либо к твердой, либо к жидкой. Однако в течение достаточно длительного периода времени в 90 383 любом 90 386 материале под действием напряжения сдвига величиной 90 383 любой 90 386, вероятно, будет наблюдаться обнаружимое течение.Таким образом, различие между твердым телом и жидкостью на самом деле зависит от временной шкалы наблюдения. Этот факт становится очевидным, когда мы наблюдаем за поведением некоторых материалов (таких как «Глупая замазка» или паста из воды и кукурузного крахмала), которые демонстрируют твердое поведение в течение короткого периода времени и жидкое поведение в течение более длительного периода времени. Такие материалы, которые сопротивляются деформации под действием внезапно приложенного напряжения сдвига, но подвергаются течению в течение более длительного периода времени, называются вязкоупругими твердыми телами . 2.2.2 Сосуществование фаз и фазовые переходы В этом разделе рассматриваются некоторые общие характеристики систем, содержащих более одной фазы. Предположим, мы привели две однородные фазы, содержащие одни и те же компоненты, в физический контакт на поверхности раздела. Если мы обнаружим, что фазы не имеют тенденции изменяться во времени, хотя обе имеют одинаковую температуру и одно и то же давление, но различаются другими интенсивными свойствами, такими как плотность и состав, мы говорим, что они сосуществуют в равновесии друг с другом.Условия для такого фазового сосуществования являются предметом последующих разделов этой электронной книги, но они, как правило, весьма ограничены. Например, жидкая и газовая фазы чистого H\(_2\)O при давлении \(1\br\) могут сосуществовать только при одной температуре, \(99,61\единиц{\(\градС\)}\) . Фазовый переход чистого вещества представляет собой изменение во времени, при котором происходит непрерывный переход вещества из одной фазы в другую. В конце концов одна фаза может полностью исчезнуть, а вещество полностью перейти в другую фазу.Если обе фазы сосуществуют в равновесии друг с другом, а температура и давление обеих фаз остаются равными и постоянными во время фазового перехода, то изменение является равновесным фазовым переходом . Например, H\(_2\)O при \(99,61\ед.{\(\degC\)}\) и \(1\br\) может претерпевать равновесный фазовый переход из жидкости в газ (испарение) или из газа в жидкость (конденсация). Во время равновесного фазового перехода происходит передача энергии между системой и ее окружением посредством теплоты или работы. 2.2.3 Жидкости Обычно жидкость классифицируют как жидкость или газ . Различие важно для чистого вещества, потому что выбор определяет трактовку стандартного состояния фазы (см. раздел 7.7). Чтобы усложнить ситуацию, жидкость под высоким давлением может быть сверхкритической жидкостью . Иногда плазму (высокоионизированную электропроводящую среду) считают отдельным видом жидкого состояния; это состояние наблюдается в ионосфере Земли и в звездах. В целом, при условии, что давление недостаточно велико для существования надкритических явлений — обычно верно для давлений ниже \(25\br\), за исключением случаев He или H\(_2\), — мы можем провести различие между жидкостью и газом просто на основе плотности. Жидкость имеет относительно высокую плотность, нечувствительную к изменениям температуры и давления. С другой стороны, газ имеет относительно низкую плотность, которая чувствительна к температуре и давлению и приближается к нулю по мере снижения давления при постоянной температуре. Это простое различие между жидкостями и газами нарушается при высоких давлениях, когда жидкая и газовая фазы могут иметь одинаковую плотность при одинаковой температуре. показывает, как мы можем классифицировать устойчивые флюидные состояния чистого вещества по отношению к кривой сосуществования жидкость-газ и критической точке. Если повышение температуры жидкости при постоянном давлении вызывает фазовый переход во вторую фазу жидкости, исходная жидкость была жидкостью, и переход происходит на кривой сосуществования жидкость-газ .Эта кривая заканчивается в критической точке , в которой все интенсивные свойства сосуществующих жидкой и газовой фаз становятся одинаковыми. Текучее состояние чистого вещества при температуре выше критической температуры и давлении выше критического давления называется сверхкритической жидкостью . Термин пар иногда используется для обозначения газа, который можно сконденсировать в жидкость путем увеличения давления при постоянной температуре. По этому определению парообразное состояние вещества существует только при температурах ниже критической. Рис. 2.2 Фазовая диаграмма давление-температура чистого вещества (схематическая). Точка cp является критической точкой, а точка tp — тройной точкой. Каждая область помечена физическим состоянием, которое является стабильным в условиях температуры и давления, попадающих в эту область. Сплошная кривая (кривая сосуществования), разделяющая две области, представляет собой геометрическое место условий давления и температуры, которые позволяют фазам этих областей сосуществовать в равновесии. Путь ABCD иллюстрирует непрерывность состояний . Обозначение сверхкритического флюидного состояния вещества используется больше для удобства, чем из-за каких-либо уникальных свойств по сравнению с жидкостью или газом. Если мы изменяем температуру или давление таким образом, что вещество превращается из того, что мы называем жидкостью, в то, что мы называем сверхкритическим флюидом, мы наблюдаем только непрерывное изменение плотности одной фазы и никакого фазового перехода с двумя сосуществующими фазами. То же верно и для перехода от сверхкритического флюида к газу.Таким образом, производя изменения, описанные путем ABCD, показанным на рис. 2.2, мы можем превратить чистое вещество из жидкости при определенном давлении в газ при том же давлении, даже не наблюдая границы между двумя сосуществующими фазами! Это любопытное явление называется непрерывностью состояний . Глава 6 посвящена обсуждению дальнейших аспектов физических состояний чистых веществ. Если мы имеем дело с текучей смесью (вместо чистого вещества) при высоком давлении, может быть трудно классифицировать фазу как жидкую или газообразную.Сложность классификации при высоком давлении иллюстрируется баротропным эффектом , наблюдаемым в некоторых смесях, в которых небольшое изменение температуры или давления приводит к тому, что изначально более плотная из двух сосуществующих жидких фаз становится менее плотной фазой. В гравитационном поле две фазы меняются местами. 2.2. 4 Уравнение состояния жидкости Предположим, мы готовим однородную жидкую фазу, содержащую известное количество \(n_i\) каждого входящего в ее состав вещества \(i\), и регулируем температуру \(T\) и давление \(p\) до определенных известных значений.Мы ожидаем, что эта фаза будет иметь определенный фиксированный объем \(V\). Если мы изменим любое из свойств \(T\), \(p\) или \(n_i\), обычно изменится \(V\). Значение \(V\) зависит от других свойств и не может изменяться независимо от них. Таким образом, для данного вещества или смеси веществ в однородной жидкой фазе \(V\) является единственной функцией \(T\), \(p\) и \(\allni\), где \(\ allni\) обозначает множество количеств всех веществ в фазе. Возможно, нам удастся выразить это отношение в явном уравнении: \(V = f(T,p,\allni)\).Это уравнение (или перестроенная форма), которое дает связь между \(V\), \(T\), \(p\) и \(\allni\), является уравнением состояния жидкости. Мы можем решить уравнение состояния явно или неявно для любой из величин \(V\), \(T\), \(p\) и \(n_i\) через другие величины . Таким образом, из \(3+s\) величин (где \(s\) число веществ) независимыми являются только \(2+s\). Уравнение идеального газа , \(p=nRT/V\) (Ур.1.2.5), представляет собой уравнение состояния. Экспериментально установлено, что поведение любого газа в пределе низкого давления при постоянной температуре приближается к этому уравнению состояния. Это предельное поведение также предсказывается кинетико-молекулярной теорией. Если жидкость состоит только из одного компонента (т. е. представляет собой чистое вещество, а не смесь), то при фиксированных \(T\) и \(p\) объем пропорционален количеству. В этом случае уравнение состояния может быть выражено как отношение между \(T\), \(p\) и молярным объемом \(V\m=V/n\).{1/2}} \tag{2.2.1} \end{equation} В этом уравнении \(a\) и \(b\) – константы, которые не зависят от температуры и зависят от вещества. В следующем разделе описаны особенности вириальных уравнений, важного класса уравнений состояния для реальных (неидеальных) газов. 2.2.5 Вириальные уравнения состояния для чистых газов В последующих главах этой электронной книги будет возможность применить термодинамические выводы к вириальным уравнениям состояния чистого газа или газовой смеси.2 + \cdots \right) \tag{2.2.3} \end{equation} Параметры \(B\), \(C\), \(\ldots\) называются вторым , третьим , \(\ldots\) вириальные коэффициенты , а параметры \(B_p\), \(C_p\), \(\ldots\) представляют собой набор вириальных коэффициентов давления. Их значения зависят от вещества и являются функциями температуры. ( первый вириальный коэффициент в обоих степенных рядах равен \(1\), потому что \(pV\m\) должен приближаться к \(RT\) как \(1/V\m\) или \(p\) к ноль при постоянной \(T\).) Коэффициенты выше третьего вириального коэффициента малы и оцениваются редко. Значения вириальных коэффициентов для газа при данной температуре можно определить по зависимости \(р\) от \(V\m\) при этой температуре. Значение второго вириального коэффициента \(B\) зависит от парных взаимодействий между атомами или молекулами газа и в некоторых случаях может быть вычислено с хорошей точностью из теории статистической механики и реальной межмолекулярной потенциальной функции. 2 + C_p) \tag{2.2.7} \end{equation} В последнем уравнении мы заменили \(B\) из уравнения. 2.2.6. При давлении, по крайней мере, до одного бара члены за пределами \(B_p p\) в ряду мощности давления в уравнении. 2.2.3 пренебрежимо малы; тогда \(pV\m\) можно аппроксимировать \(RT(1 + B_p p)\), что дает с помощью уравнения 2.2.6, простое приближенное уравнение состояния \begin{gather} \s{ V\m \ приблизительно \frac{RT}{p} + B } \tag{2.2.8} \cond{(чистый газ, \( p\le 1\br\))} \end{gather} Коэффициент сжатия (или коэффициент сжимаемости) \(Z\) газа определяется \begin{gather} \s{Z \defn \ frac{pV}{nRT} = \frac{pV\m}{RT} } \tag{2.2 + \cdots \tag{2.2.11} \end{equation} Эти уравнения показывают, что второй вириальный коэффициент \(B\) представляет собой начальный наклон кривой графика зависимости \(Z\) от \(1/ V\m\) при постоянной \(T\), а \(B_p\) – начальный наклон \(Z\) по сравнению с \(p\) при постоянной \(T\). Рис. 2.3 (a) Коэффициент сжатия CO\(_2\) как функция давления при трех температурах. При \(710\K\), температуре Бойля, начальный наклон равен нулю. (б) Второй вириальный коэффициент СО\(_2\) как функция температуры. Характер изменения \(Z\) в зависимости от \(p\) при различных температурах для случая двуокиси углерода показан на рис. 2.3(а). Температура, при которой начальный наклон равен нулю, называется температурой Бойля , которая для CO\(_2\) равна \(710\K\). И \(B\), и \(B_p\) должны быть равны нулю при температуре Бойля. При более низких температурах \(B\) и \(B_p\) отрицательны, а при более высоких температурах они положительны — см. рис. 2.3(b). Такая температурная зависимость характерна и для других газов.Экспериментально, а также в соответствии со статистической механической теорией \(B\) и \(B_p\) для газа могут быть равны нулю только при одной температуре Бойля. Тот факт, что при любой температуре, отличной от температуры Бойля, температура \(В\) отлична от нуля, является существенным, поскольку это означает, что в пределе, когда \(р\) стремится к нулю при постоянной \(Т\), а газ приближается к идеально- В поведении газа разница между действительным молярным объемом \(V\m\) и молярным объемом идеального газа \(RT/p\) не стремится к нулю. Вместо этого \(V\m – RT/p\) приближается к ненулевому значению \(B\) (см. уравнение 2.2.8). Однако отношение действительного и идеального молярных объемов \(V\m/(RT/p)\) приближается в этом пределе к единице. В гл. 9.3.4. 2.2.6 Твердые тела Твердая фаза реагирует на небольшое приложенное напряжение, подвергаясь небольшой упругой деформации . Когда напряжение снимается, твердое тело возвращается к своей первоначальной форме, а свойства возвращаются к свойствам ненагруженного твердого тела.В этих условиях малого напряжения твердое тело имеет такое же уравнение состояния, как и жидкость, в котором \(р\) есть давление жидкости, окружающей твердое тело (гидростатическое давление), как объяснялось в гл. 2.3.4. Напряжение является дополнительной независимой переменной. Например, длина упруго деформированной металлической пружины является уникальной функцией температуры, давления окружающего воздуха и силы растяжения. Если, однако, напряжение, приложенное к твердому телу, превышает его предел упругости, реакция представляет собой пластическую деформацию . Эта деформация сохраняется при снятии напряжения, и ненапряженное твердое тело уже не имеет своих первоначальных свойств. Пластическая деформация является разновидностью гистерезиса и вызывается такими микроскопическими явлениями, как проскальзывание кристаллических плоскостей относительно друг друга в кристалле, подвергающемся сдвиговому напряжению, и конформационные перестройки вокруг одинарных связей в растянутом макромолекулярном волокне. Свойства твердого тела при пластической деформации зависят от его прошлой истории и не являются уникальными функциями набора независимых переменных; уравнения состояния не существует. LEED Zero: новое обозначение для Net Zero Эмма Хьюз, руководитель проекта LEED, беседует с Джанель Пенни о том, что у проектных групп, стремящихся получить сертификацию LEED для зданий, теперь есть новый вариант: LEED Zero. Узнайте больше об этом обозначении, в том числе о требованиях, стоящих за ним, и о том, какую пользу оно может принести вашему зданию. Прослушали? Подробнее об этой теме читайте здесь:  4 способа добавить Net Zero к вашему сертификату LEED   Вот стенограмма: Джанель: Привет, это Джанель Пенни, старший писатель BUILDINGS 90, здесь другое ЗДАНИЯ  Подкаст.Сегодня у нас в гостях Эмма Хьюз из Совета по экологическому строительству США, и мы поговорим о LEED Zero. Добро пожаловать, Эмма. Эмма: Спасибо, Жанель. И привет всем. Джанель: Эмма, можешь объяснить свою роль в USGBC? Эмма: Конечно. Итак, я являюсь членом группы технических разработчиков LEED в Совете по экологическому строительству США. Итак, я тесно сотрудничаю с нашей командой экспертов в данной области, Green Building Certification Inc.рецензенты, отвечающие за присуждение сертификатов LEED строительным проектам, а также сеть добровольцев комитета LEED. Итак, это более 150 профессионалов в области строительства, работающих в различных отраслях, составляющих застроенную среду, которые добровольно входят в состав этих технических комитетов. И мы тесно сотрудничаем с ними, чтобы разработать и уточнить требования рейтинговой системы. Жанель: Отлично. Эмма: Итак, вот что я делаю в двух словах. Жанель: Потрясающе. Итак, как именно появился LEED Zero? Эмма: Конечно. Таким образом, миссия Совета по экологическому строительству США состоит в том, чтобы изменить способ проектирования, строительства и эксплуатации зданий и сообществ. И действительно как бы обеспечивают экологическую и социально ответственную здоровую и благополучную среду, которая улучшает качество жизни. Итак, довольно амбициозная миссия. Одним из основных рычагов, которые мы должны использовать для достижения этой цели, является рейтинговая система LEED Green Building.Мы считаем, что LEED Zero является одним из инструментов, которые USGBC может использовать для повышения актуальности искусственной среды для решения проблемы изменения климата. Мы в USGBC понимаем, что должны делать все возможное, чтобы сократить выбросы углерода и использование ресурсов, связанных со зданиями, и создать пространства, которые действительно улучшают здоровье и благополучие человека. И это опять же является целью рейтинговой системы LEED, а также LEED Zero, о которой я расскажу немного подробнее. Сама программа LEED Zero на самом деле является дополнением к существующей сертификации LEED.А обозначение LEED Zero подтверждает достижение нулевых целей при эксплуатации зданий. Таким образом, программа представляет собой не обязательно рейтинговую систему, а оперативную проверку того, что проекты соответствуют этим целям Net Zero. Он был разработан, чтобы помочь расширить рынок, и, как я упоминал ранее, он действительно соответствует целям LEED и целям USGBC. Итак, как это произошло, поэтому мы увидели большой интерес к программе нулевого нетто, которая распознает, проверяет и определяет нулевой нетто в операциях из зданий.Мы слышим от пользователей LEED, что они хотят показать, что они вносят свой вклад в борьбу с изменением климата и что они эксплуатируют свои здания в соответствии с принципами Net Zero Carbon, Net Zero Energy, Net Zero Water и/или Net Zero Waste. Таким образом, LEED Zero действительно обеспечивает проверку эксплуатации здания. И мы надеемся, что его можно будет использовать, чтобы вдохновить больше команд на достижение этих амбициозных целей. Сама программа, как я уже упоминал, является дополнением к существующей сертификации LEED, и на самом деле мы предлагаем четыре различных подтверждения в рамках программы LEED Zero. Первым из них является LEED Zero Carbon, который признает здания, работающие с нулевыми выбросами углерода за последние 12 месяцев. LEED Zero Carbon рассматривает причины выбросов углерода, как от энергопотребления здания, так и от транспорта в здании, и обеспечивает своего рода прозрачный учет выбросов углерода, которые удалось избежать или компенсировать с помощью стратегий повышения эффективности использования возобновляемых источников энергии и т. д. Итак, это первый вид сертификации в рамках программы LEED Zero. Второй — LEED Zero Energy. И это признает здания, которые достигли нулевого баланса использования энергии источника за последние 12 месяцев. Третьим вариантом, который у нас есть, является LEED Zero Water, который признает здания, которые достигли нулевого баланса использования переносимой воды за последний год. И, наконец, у нас есть признание LEED Zero Waste для зданий, которые получили настоящую сертификацию Zero-Waste на платиновом уровне. Итак, это некоторые из целей и стимул для создания программы LEED Zero.Эта программа в настоящее время доступна для проектных групп, и мы открыли ее в бета-версии, и мы просим команды протестировать ее, опробовать и поделиться рекомендациями о том, как мы можем улучшить программу, чтобы сделать ее максимально полезной и значимой. для всех проектов. Что касается минимальных требований программы, у нас опять же, проект должен быть в состоянии предоставить оперативные данные за последние 12 месяцев. И опять же, первоначально в этот период бета-тестирования программа была доступна для проектов, которые ранее прошли сертификацию в соответствии с нашей системой оценки проектирования и строительства или системами оценки эксплуатации и обслуживания. Он также доступен для команд, которые зарегистрировались для прохождения сертификации по эксплуатации и техническому обслуживанию. И снова мы надеемся получить доступ и изучить способы расширения этой программы и сделать ее доступной для более разнообразных типов проектов в ходе бета-тестирования. Жанель: Отлично. Первоначально об этом было объявлено на Greenbuild, верно? Эмма: Да, верно. Greenbuild Чикаго в 2018 году, ноябрь. Жанель: Верно.Итак, какой интерес вы заметили к программе с тех пор? Как люди реагируют на это до сих пор? Эмма: Итак, мы получили большой интерес только от членов USGBC, которые пытаются лучше понять требования программы и то, как они могут применить их к своим проектам LEED. Мы связались с некоторыми муниципалитетами. У нас были своего рода первоначальные разговоры о потенциале LEED Zero, чтобы помочь проектам оценивать и документировать прогресс в направлении более амбициозных строительных норм и стандартов, которые стремятся к нулю. И, наконец, мы сделали достаточно захватывающе, сертифицируя наш первый проект в рамках программы в конце прошлого года, проект LEED Zero Energy, расположенный в Бразилии, который ранее получил платиновый статус LEED. Они смогли вернуться к нам год спустя, поделиться своими данными о производительности и продемонстрировать, что они работают с нулевым балансом энергопотребления источника, что было очень интересно получить эти первые адаптеры. И я скажем, сейчас мы ведем переговоры с более чем 10 проектами, которые проявили интерес к программе и находятся на начальном этапе оценки осуществимости и следующих шагов для прохождения сертификации. Жанель: Отлично. Итак, похоже, что вам не обязательно получать нулевой сертификат LEED одновременно с сертификацией по реальной рейтинговой системе, верно? Эмма: Да, верно. Итак, еще раз, эта нулевая проверка LEED доступна для проектов, которые ранее прошли сертификацию в соответствии с рейтинговыми системами проектирования и строительства зданий, или BD&C, или нашими рейтинговыми системами эксплуатации и технического обслуживания, или O&M. И опять же, мы также делаем это доступным для проектов, которые зарегистрировались для прохождения сертификации по эксплуатации и техническому обслуживанию. Жанель: Отлично. Какой пробел USGBC пытался заполнить на рынке, запустив LEED Zero? Было ли что-то, чего вам не хватало? Эмма: Ну, не обязательно отсутствует, но мы увидели возможность обеспечить признание для проектов, которые выходят за рамки. Как я уже упоминал, наши пользователи и участники проявили интерес к подобной программе. Итак, мы думаем, что LEED Zero действительно является следующей эволюцией. И мы все чаще видим, что все больше и больше зданий Net Zero становятся все менее необычными на рынке. Мы чувствуем, что это была реальная возможность выделить проекты с этим типом сертификации, а затем также иметь возможность поднять их в качестве примеров и побудить других стремиться к более высоким уровням устойчивости. Жанель: Отлично. Куда могут обратиться люди, если им нужно больше узнать о LEED Zero или они заинтересованы в его сертификации? Эмма: Я буду рада ответить на вопросы в любое время, но у нас есть веб-сайт на USGBC, просто он новый.usgbc.org/leed-zero. И эта веб-страница содержит обзор требований к программе, о которых я упоминал ранее. Кроме того, на этом веб-сайте вы можете загрузить руководство по программе LEED Zero. У нас также есть полноценная команда обслуживания клиентов, которая может помочь ответить на первоначальные вопросы, которые могут возникнуть у потенциальных проектов. Итак, если у вас есть конкретный вопрос, вы всегда можете написать по адресу [email protected], чтобы получить ответы на конкретные вопросы. И последнее, что я скажу, это то, что мы проводим своего рода информационные вебинары и образовательные сессии для потенциальных проектов или участников, которые могут быть заинтересованы.Таким образом, это также может быть организовано по запросу. Жанель: Звучит здорово. Эмма, большое спасибо, что поговорили с нами. И спасибо вам, слушатели, за то, что послушали сегодня. Вы можете найти подкасты ЗДАНИЯ в iTunes, Google Play и Pocket Cast. Подпишитесь сегодня. Вы никогда не пропустите ни одной серии. Другой подкаст, который может вас заинтересовать: Стандарт RELi и будущее устойчивого проектирования   Буквенные обозначения элементов электрических цепей.Каким цветом и как обозначаются нулевой, фазовый и земляной провода в электрике? Что означают l и n в электрике ? Для облегчения монтажа электропроводки кабели изготавливаются с разноцветной маркировкой проводов. Монтаж осветительной сети и подвод питания к розеткам предполагает использование кабеля с тремя жилами. Использование данной цветовой системы значительно сокращает время ремонта, подключения розеток и т.д.Также данная схема минимизирует требования к квалификации установщика. Это означает, что практически любой взрослый мужчина в состоянии самостоятельно осуществить, например, установку светильника. В этой статье мы рассмотрим как обозначаются заземление, ноль и фаза. А также другие цветовые маркировки проводов. Цвет заземления Цвет провода заземления, “земля” – почти всегда маркируется желто-зеленым , реже встречаются обмотки как полностью желтого, так и салатового цвета.Провод может иметь маркировку «PE». Также можно встретить зелено-желтые провода с маркировкой «PEN» и с синей оплёткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью. В распределительном щите (ЩУ) должен быть подключен к шине заземления, к корпусу и металлической дверце щита. Что касается распределительной коробки, то там подключение идет на заземляющие провода от светильников и от заземляющих контактов розеток. «Заземляющий» провод не нужно подключать к УЗО (устройству защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно проводка осуществляется только двумя проводами.Обозначение заземления на схемах: Нормальное заземление (1) Чистое заземление (2) Защитное заземление (3) Заземление на шасси (4) Заземление на постоянный ток (5) Нулевой цвет, нейтральный Нулевой провод – должен быть синего цвета . В распределительном щитке он должен быть подключен к нулевой шине, которая обозначается латинской буквой N. К ней должны быть подключены все синие провода. Шина подключается к вводу с помощью счетчика или напрямую, без дополнительного установочного автомата.В распределительной коробке все синие (нейтральные) провода (кроме провода от выключателя) соединены и в коммутации не участвуют. К розеткам синие «нулевые» провода подключаются к контакту, который обозначается буквой N, которая нанесена на обратной стороне розеток. Цвет фазы Обозначение фазного провода не столь однозначно. Он может быть как коричневым, так и черным, или красным, или других цветов. Кроме синий, зеленый и желтый. В квартирном распределительном щите фазный провод, идущий от потребителя нагрузки, подключается к выключателю с нижним контактом или к УЗО.В выключателях происходит переключение фазного провода, при отключении замыкается контакт и подается напряжение к потребителям. В фазных розетках черный провод необходимо подключать к контакту, который помечен буквой L. Как найти массу, нейтраль и фазу при отсутствии обозначения Если нет цветовой маркировки проводов, то определить фазу можно, при соприкосновении с ней индикатор отвертки загорится, но не на нейтральном и заземляющем проводах. Вы можете использовать мультиметр, чтобы найти землю и нейтраль. Отверткой находим фазу, закрепляем на ней один контакт мультиметра и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это нейтраль, если значения ниже 220 то земля . Буквенно-цифровая маркировка проводов Первая буква «А» обозначает алюминий как материал сердечника, при отсутствии этой буквы сердечник – медь. Буквы «АА» обозначают многожильный кабель с алюминиевой жилой и дополнительной оплеткой из нее. “AC” означает дополнительную свинцовую оплетку. Буква «В» присутствует, если кабель водонепроницаемый и имеет дополнительную оплетку из двухслойной стали. Оболочка кабеля “Бн” не поддерживает горение. “B” Оболочка из ПВХ. «Г» не имеет защитной оболочки. “г” (строчные) голый водонепроницаемый. Трос управления “К”, проложенный под верхней оболочкой. Резиновая оболочка “P”. Кожух из негорючей резины “HP”. Цвета проводов за границей Цветовая маркировка проводов в Украине, России, Белоруссии, Сингапуре, Казахстане, Китае, Гонконге и в странах Евросоюза одинакова: Заземляющий провод – Зелено-желтый Нейтральный провод – синий фазы отмечены другим цветом Обозначение нейтрали — черный цвет в ЮАР, Индии, Пакистане, Англии, но это касается старой проводки. в настоящее время нейтральный синий. В Австралии может быть синего и черного цвета. В США и Канаде обозначается белым цветом. Серые отметины также можно найти в Соединенных Штатах. Провод заземления везде желтый, зеленый, желто-зеленый, а в некоторых странах может быть и без изоляции. Другие цвета проводов используются для фаз и могут быть другими, за исключением цветов, обозначающих другие провода. RozetkaOnline.ru – Домашняя электрика: статьи, обзоры, инструкции! Обозначения L и N в электрике Каждый раз при попытке подключить люстру или бра, датчик света или движения, варочную поверхность или вытяжной вентилятор, термостат теплого пола или светодиодную ленту блока питания, а также любое другое электрооборудование, возле клемм подключения можно увидеть следующие маркировки – L и N . Посмотрим, о чем говорят обозначения L и N в электрике. Как вы, наверное, сами догадались, это не просто произвольные символы, каждый из них имеет определенное значение и служит подсказкой для правильного подключения электроприбора к сети. L обозначение в электрике «L» — Эта маркировка пришла к электрику из английского языка, и образована она от первой буквы слова «Line» (линия) — общепринятого названия фазного провода.Также, если вам так удобнее, вы можете ориентироваться на такие понятия английских слов, как Lead (подводящий провод, сердечник) или Live (под напряжением). Соответственно обозначением Л маркируются зажимы и контактные соединения, предназначенные для присоединения фазного провода. В трехфазной сети буквенно-цифровая идентификация (маркировка) фазных проводов «L1», «L2» и «L3». Согласно современным стандартам ( ГОСТ Р 50462-2009 (IEC 60446:2007 ), действующим в России, цвета фазных проводов коричневые или черные. Но часто бывает белый, розовый, серый или любой другой цвет провода, кроме синего, бело-голубого, голубого, бело-голубого или желто-зеленого. Обозначение N в электротехнике «Н» — маркировка, образованная от первой буквы слова Neutral (нейтральный) — общепринятое название нулевого рабочего проводника, в России его часто называют просто нулевым проводником или, сокращенно, Zero (Ноль). В этом плане хорошо подходит английское слово Null, на него можно ориентироваться. Обозначением N в электрике маркируются зажимы и контактные соединения для соединения нулевого рабочего проводника/нулевого провода.Причем это правило распространяется как на однофазные, так и на трехфазные сети. Цвета провода, которым обозначен нулевой провод (нулевой, нулевой, нулевой рабочий проводник) строго синий (синий) или бело-голубой (бело-синий). Обозначение заземления Если речь идет об обозначениях L и N в электрике, то нельзя не отметить такой знак – который тоже почти всегда можно увидеть вместе с этими двумя маркировками. Этим значком обозначаются зажимы, клеммы или контактные соединения для подключения защитного заземляющего проводника (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля. Общепринятая цветовая маркировка нулевого защитного провода желто-зеленая. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при маркировке фазы или нуля. К сожалению, нередки случаи, когда электропроводка в наших квартирах и домах выполняется с нарушением всех строгих норм и правил цветовой и буквенно-цифровой маркировки для электриков. А знать назначение маркировки L и N в электрооборудовании, порой, недостаточно для правильного подключения.Поэтому обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самостоятельно, подручными средствами? “, если есть сомнения, этот материал пригодится. Вступайте в нашу группу ВКонтакте! http://rozetkaonline.ru В процессе самостоятельной установки и подключения электрооборудования (это могут быть различные светильники, вентиляция, электроплита и т. д.) можно увидеть, что коммутационные клеммы обозначены буквами Л, Н, РЕ. Особое значение здесь имеет маркировка L и N.Помимо обозначения проводов в электрике буквами, их помещают в изоляцию различных цветов. Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы установленное устройство работало в штатном режиме, каждый из этих проводов необходимо подключить к соответствующей клемме. Обозначение проводов в электротехнике литерой Электрические коммуникации в бытовой и производственной сфере организуются с помощью изолированных кабелей, внутри которых находятся токопроводящие жилы.Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике позволяет на порядок ускорить выполнение монтажных и ремонтных мероприятий. Применение данной маркировки регламентирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где применяется напряжением до 1000 В . Как правило, имеют глухозаземленную нейтраль.Часто электрооборудование такого типа имеют жилые, административные и хозяйственные помещения. При монтаже электрических сетей в зданиях такого типа необходимо хорошо разбираться в цветовых и буквенных обозначениях. Обозначение фазы (L) Сеть переменного тока содержит провода под напряжением. Их правильное название «фаза». Это слово имеет английские корни и переводится как «линия» или «активный провод». Фазные проводники представляют особую опасность для здоровья человека и имущества.Для безопасной эксплуатации они покрыты надежной изоляцией. Использование неизолированных проводов под напряжением чревато следующими последствиями: 1. Поражение людей электрическим током. Это могут быть ожоги, травмы и даже смерть. 2. Возникновение пожаров. 3. Повреждение оборудования. При обозначении провода в электротехнике фазные жилы маркируются буквой «Л». Это сокращенный английский термин «линия», или «линия» (другое название фазных проводов). Существуют и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящий провод) и «Live» (обозначение натяжения). Аналогичная маркировка используется и для обозначения зажимов и зажимов, на которые должны быть переключены линейные провода. Например, в трехфазных сетях каждая из линий также маркируется соответствующим номером (L1, L2 и L3). Действующие отечественные стандарты, регулирующие обозначение фазы и нуля в электротехнике (ГОСТ Р 50462-2009), предписывают размещать линейные жилы в коричневой или черной изоляции.Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т. д. В этом случае все зависит от производителя и изоляционного материала. Обозначение нуля (N) Для маркировки нейтральных или нулевых рабочих жильных сетей используйте букву «N». Это аббревиатура термина нейтральный (в переводе нейтральный). Так во всем мире называют нулевой проводник. В нашей стране в основном используется слово «Ноль». Скорее всего, здесь за основу взято слово Null.Буквой «Н» на схеме обозначены контакты или клеммы, предназначенные для коммутации нулевой жилы. Подобное обозначение принято как для однофазных, так и для трехфазных цепей. В качестве цветовой маркировки нулевого провода используется синяя или бело-синяя (бело-синяя) изоляция. Обозначение заземления (PE) Помимо обозначения фазы и нуля, электрики используют также специальное буквенное обозначение PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля вместе с нейтральным и фазным проводниками.Аналогичным образом маркируются и контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом. Для удобства монтажа заземляющие жилы помещены в желто-зеленую изоляцию. Домашний мастер должен понимать, что эти цвета всегда обозначают только провода заземления. Для обозначения фазы и нуля в электрике желтый и зеленый цвета никогда не использовались. Как показывает практика, при организации электрических сетей в жилых домах иногда допускаются нарушения общепринятых норм применения цвета изоляции и соответствующей буквенно-цифровой маркировки.При этом не всегда достаточно умения расшифровывать обозначения L, N или PE. Чтобы подключение электрооборудования было действительно безопасным, необходимо проверить соответствие маркировки реальному положению вещей. Для этого используют специальные приспособления (тестеры) или подручные приспособления. При отсутствии опыта подобных работ, для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском. Обозначение l и n в электрике Обозначение фазы и нуля в электротехнике введено для обеспечения безопасности и простоты использования электрических сетей.Для этого специальная буквенная маркировка (л и н) и изоляция соответствующего цвета. Также могут быть жилы с маркировкой РЕ желто-зеленого цвета: так обозначаются заземляющие провода. Кроме того, одинаковые буквенные обозначения используются на соединительных контактах и ​​клеммах. Все, что нужно сделать при монтаже электроприбора, это подвести каждый из проводов к клемме. Для уверенности желательно проверить каждый из проводов тестером. RozetkaOnline.ru – Домашняя электрика: статьи, обзоры, инструкции! Обозначения L и N в электрике При каждой попытке подключить люстру или бра, датчик света или движения, варочную поверхность или вытяжной вентилятор, термостат для теплого пола или блок питания для светодиодной ленты, а также любое другое электрооборудование, вы можете см. следующую маркировку рядом с клеммами подключения – L и N. Посмотрим, о чем говорят обозначения L и N в электрике. Как вы, наверное, сами догадались, это не просто произвольные символы, каждый из них имеет определенное значение и служит подсказкой для правильного подключения электроприбора к сети. L обозначение в электрике «L» — Эта маркировка пришла к электрику из английского языка, и образована она от первой буквы слова «Line» (линия) — общепринятого названия фазного провода. Также, если вам так удобнее, вы можете ориентироваться на такие понятия английских слов, как Lead (подводящий провод, сердечник) или Live (под напряжением). Соответственно обозначением Л маркируются зажимы и контактные соединения, предназначенные для присоединения фазного провода. В трехфазной сети буквенно-цифровая идентификация (маркировка) фазных проводов «L1», «L2» и «L3». Согласно современным стандартам ( ГОСТ Р 50462-2009 (IEC 60446:2007 ), действующим в России, цвета фазных проводов коричневые или черные. Но часто могут быть и белые, розовые, серые или любые другие цвета провод, кроме синего, бело-голубого, голубого, бело-голубого или желто-зеленого. Обозначение N в электротехнике «Н» — маркировка, образованная от первой буквы слова Neutral (нейтральный) — общепринятое название нулевого рабочего проводника, в России его часто называют просто нулевым проводником или, сокращенно, Zero (Ноль). В этом плане хорошо подходит английское слово Null (ноль), на него можно ориентироваться. Обозначением N в электрике маркируются зажимы и контактные соединения для соединения нулевого рабочего проводника/нулевого провода. Причем это правило распространяется как на однофазные, так и на трехфазные сети. Цвета провода, которым обозначен нулевой провод (нулевой, нулевой, нулевой рабочий проводник) строго синий (синий) или бело-голубой (бело-синий). Обозначение заземления Если речь идет об обозначениях L и N в электрике, то нельзя не отметить такой знак – который тоже почти всегда можно увидеть в связке с этими двумя маркировками. Этим значком обозначаются зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля. Общепринятая цветовая маркировка нулевого защитного провода желто-зеленая. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при маркировке фазы или нуля. К сожалению, нередки случаи, когда электропроводка в наших квартирах и домах выполняется с нарушением всех строгих норм и правил цветовой и буквенно-цифровой маркировки для электриков. А знать назначение маркировки L и N в электрооборудовании, порой, недостаточно для правильного подключения.Поэтому обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самостоятельно, подручными средствами? “, если есть сомнения, этот материал пригодится. Вступайте в нашу группу ВКонтакте! http://rozetkaonline.ru Переход на обычное напряжение 220 В осуществлялся еще в годы существования Советского Союза и завершился в конце 70-х, начале 80-х годов. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов была однотонной, преимущественно белой.Позднее появились бытовые приборы повышенной мощности, требующие заземления. Схема подключения постепенно изменена на трехпроводную. ГОСТ 7396.1–89 стандартизировал типы штепсельных вилок, приблизив их к европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа введена цветовая маркировка проводов. Нормативная база Основным документом, описывающим требования к устройству электрических сетей, является ГОСТ Р 50462-2009, который основан на стандарте МЭК 60446:2007. В нем изложены правила, которым необходимо следовать при цветовой маркировке проводов. Они касаются производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей. Расширенные требования к установке содержатся в Правилах устройства электроустановок.В них указан рекомендуемый порядок подключения со ссылкой на ГОСТ-Р в пунктах, касающихся градаций цвета. Необходимость разделения по цвету Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для этих розеток плоская. Оборудование устроено таким образом, что правильное подключение не имеет значения. Неважно, на какой контакт будет подаваться фаза, оборудование разберется самостоятельно. При трехпроводной системе предусмотрен дополнительный заземляющий проводник.В лучшем случае неправильная проводка приведет к постоянному возгоранию. выключателя, в худшем – к повреждению оборудования и возгоранию. Применение цветовой градации жил исключает ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения результирующего напряжения. Трехпроводная система Рассмотрим сечение трехжильного провода, который используется для прокладки бытовых электрических сетей. Цвет проводов указывает, где находятся фаза, нейтраль и земля.Дополнительно на рисунке приведены типовые буквенные обозначения, используемые в электрических схемах. Взяв такой чертеж в руки, можно визуально определить правильность соединения. Заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Общие положения пункта 5.1 содержат описание двенадцати цветов, которые должны использоваться для маркировки. Девять цветов выделяются для фазных проводов, один для нейтрали и два для земли. Стандарт предусматривает выполнение грозозащитного провода в комбинированном желто-зеленом исполнении.Допускается продольное и поперечное нанесение полос, при этом преобладающий цвет не должен занимать более 70% площади тесьмы. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещено пунктом 5.2.1. Указанная схема применяется при однофазном подключении, подходящем для большинства электроприборов. Запутаться в нем практически невозможно, при правильно размеченном проводе. Пятипроводная система Для трехфазного подключения применяют пятижильные провода.Соответственно на фазы выделяют три провода, один на нейтраль или ноль и один на защитный, заземляющий. Цветовая маркировка, как и в любой сети переменного тока, аналогична, в соответствии с требованиями ГОСТ. В этом случае будет правильное подключение фазных проводов. Как видно на рисунке, защитная жила выполнена в желто-зеленой оплётке, а нулевая – в синей. Для фаз используются разрешенные оттенки. С помощью пятижильных проводов можно подключить сеть 380 В при правильно выполненном подключении. Выровненные провода В целях удешевления производства и упрощения соединений применяют также двух- или четырехжильные провода, в которых защитная жила совмещена с нулевой. В документации они обозначаются аббревиатурой PEN. Как вы догадались, он составлен из буквенных обозначений нулевого (N) и заземляющего (PE) проводов. ГОСТ предусматривает для них специальную цветовую маркировку. По длине они окрашены в цвета заземлителя, то есть в желто-зеленый цвет.Концы в обязательном порядке должны быть окрашены в синий цвет, а все стыки дополнительно обозначены им. Так как места, где производится подключение, заранее определить нельзя, то в этих точках провода PEN выделяются изоляционной лентой или синим кембриком. Нестандартные провода и маркировка При покупке нового провода, конечно, обращайте внимание на цветовую маркировку жил и выбирайте тот вариант, где она нанесена правильно. Что делать в том случае, если проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТ? Выход в этом случае такой же, как и с проводами PEN.Выполнять ручную маркировку придется после того, как вы определились с ролью проводников, подходящих к оборудованию. Простым вариантом будет использование цветной ленты соответствующих оттенков. Как минимум, стоит идентифицировать защитный и нулевой провода. При профессиональном монтаже возможно использование специальных кембриков, представляющих собой полые профили изоляционного материала. Они делятся на обычные и термоусадочные. Последние не требуют отбора по диаметру, но их нельзя использовать повторно. Существуют также маркеры на заказ с международными буквенно-цифровыми обозначениями. Они используются на вводных и распределительных щитах, например, в многоквартирных домах или офисных зданиях. Цифровые метки вместе с цветом провода позволяют определить, к какому потребителю подается питание. Дополнительные требования Поскольку линии, как и трассировка, могут быть выполнены с использованием разной кабельной продукции, существует ряд правил их соединения между собой.Подключение 3-жильного кабеля к 5-жильному кабелю должно иметь цветовую маркировку от ведущего к ведомому. Соответственно, приземляющие и нейтральные цвета должны совпадать. Соединение фаз в данном случае выполняется с помощью объединительной шины. С одной стороны к нему подключаются три жилы, с другой стороны – одна, которая будет фазой в новой ветке. При монтаже бытовых электрических сетей в целях безопасности запрещается применять проводку с алюминиевыми, а также многопроволочными жилами.Следует использовать только сплошной медный кабель. Трехпроводная система постоянного тока В системах постоянного тока также используется трехпроводная система, но назначение проводов другое. Деление осуществляется на положительные, отрицательные и защитные. По ГОСТу в таких сетях используется следующая цветовая кодировка: Плюс – коричневый; Минус – серый; Ноль синий. Поскольку изготавливать отдельные провода для систем постоянного тока нерационально, указанная цветовая градация применяется в основном для окраски сборных шин. Наконец Как видите, цвета проводов в электрике – это не прихоть производителя, а мера, направленная на обеспечение требований безопасности. Если соблюдать правила монтажа, обслуживать такие сети гораздо проще, а с подключением сможет разобраться не только электрик, но и мы с вами. Похожие видео Каждый раз, когда устанавливаю розетку или подключаю какое-нибудь стационарное устройство, возникает вопрос: что означает цвет провода – фаза? Или это земля? Путаницы добавляет тот факт, что не все кабели родные ВВГ-3 с белыми, синими и желто-зелеными проводами.Есть еще китайцы с сочетаниями серый+коричневый+белый, есть и сложные многожильные кабели, разобраться с которыми может только справочник электрика. В быту все эти кодировки взять неоткуда, поэтому остановимся на самой простой разводке. Простая – трехжильный кабель и бытовая задача, например, установка розетки. Стандартный бытовой провод белого, синего и желто-зеленого цвета Кодирование, маркировка и история Идея разделения проводов по цвету не нова – самые первые опыты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами.В автомобилях осталась все та же незамысловатая простота — синий и красный провода практически невозможно перепутать. Правда, иногда он черный, но это совсем другая история. При осмотре проводки самое главное для определения цвета провода не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвертки или (почти) любого диода. Но путать цвета земли и нуля иногда становится просто опасно, и необходимо заранее определить какого цвета провод, нулевая фаза, земля. Цвет фазного провода Как уже было сказано ранее, определять фазу по цвету конкретно не обязательно – почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что существуют расширенные, не житейские стандарты цветовой дифференциации проводов, ими пользуются настоящие электрики. Например, коричневый означает, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и работают разрешенные параметры. Цвет провода заземления Заземление — самый безальтернативный провод, он всегда желто-зеленого цвета. Есть отклонения, например чисто желтый – когда провод импортный. В сети пишут, что есть провода желто-зеленого синего цвета, которые обозначают совмещенный рабочий ноль и массу. Цвет нулевого провода Минус имеет небольшой выбор цветов – обычно это синий провод, который встречается практически в любом кабеле, или (очень редко) красный/вишневый. Как было сказано про землю – путать эти провода категорически не рекомендуется. Заключение Фиксируем общую цветовую схему: Земля – ​​цвет провода желто-зеленый или цвет провода желтый; Ноль синий; Фаза – цвет провода белый, красный, коричневый и любой другой незнакомый. Содержание: Чтобы правильно прочитать и понять, что означает та или иная схема или рисунок, связанный с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество сведений содержат буквенные обозначения элементов электрических цепей ай, определяемые различными нормативными документами. .. Все они отображаются латинскими буквами в виде одной или двух букв. Однобуквенная символика элементов Буквенные коды, соответствующие отдельным типам элементов, наиболее широко применяемым в электрических цепях, объединяют в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТ 2.710-81. Например, буква «А» относится к группе «Устройства», в которую входят лазеры, усилители, устройства телеуправления и другие. Таким же образом расшифровывается группа, обозначаемая символом «В».Он состоит из устройств, преобразующих неэлектрические величины в электрические, к которым не относятся генераторы и источники питания. Эту группу дополняют аналоговые или многоразрядные преобразователи, а также индикаторные или измерительные датчики. Сами компоненты, входящие в группу: микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, термоэлектрические чувствительные элементы и др. Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства использования объединены в специальную таблицу: Первый буквенный знак, необходимый для отражения в маркировке Группа основных типов элементов и устройств Элементы, составляющие группу (наиболее типичные примеры) Устройства Лазеры, мазеры, устройства телеуправления, усилители. Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики показаний или измерений Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующего излучения, чувствительные термоэлектрические элементы. Конденсаторы Микросборки, интегральные схемы Цифровые и аналоговые интегральные схемы, устройства памяти и задержки, логические элементы. Разные элементы Различные виды осветительных приборов и нагревательных элементов. Обозначение на схеме предохранителей, разрядников, защитных устройств Предохранители, разрядники, элементы дискретной защиты по току и напряжению. Источники питания, генераторы, кварцевые генераторы Аккумуляторы, источники питания на электрохимической и электротермической основе. Устройства сигналов и индикации Индикаторы, устройства световой и звуковой сигнализации Контакторы, реле, пускатели Реле напряжения и тока, реле времени, электрические тепловые реле, магнитные пускатели, контакторы. Дроссели, катушки индуктивности Дроссели для флуоресцентного освещения. Двигатели Постоянный и переменный ток. Измерительные приборы и оборудование Счетчики, часы, приборы показывающие, регистрирующие и измерительные. Силовые автоматические выключатели, короткозамыкатели, разъединители. Резисторы Счетчики импульсов Частотомер Счетчики активной энергии Счетчики реактивной энергии Записывающие устройства Счетчики времени действия, часов Вольтметры Ваттметры Выключатели и разъединители в силовых цепях Автоматические выключатели Короткие замыкания Разъединители Резисторы Термисторы Потенциометры Измерительные шунты Варисторы Коммутационные устройства в цепях измерения, управления и сигнализации Выключатели и переключатели Кнопочные выключатели Автоматические выключатели Переключатели, срабатывающие по разным причинам: С уровня От давления С места (путешествие) От частоты вращения От температуры Трансформаторы, автотрансформаторы Трансформаторы тока Электромагнитные стабилизаторы Трансформаторы напряжения Устройства связи, преобразователи неэлектрических величин в электрические Модуляторы Демодуляторы Дискриминаторы Генераторы частоты, инверторы, преобразователи частоты Полупроводниковые и вакуумные приборы диоды, стабилитроны Аппараты электровакуумные Транзисторы Тиристоры Антенны, СВЧ линии и элементы Метчики Короткие замыкания Трансформаторы, фазовращатели Аттенюаторы Контактные соединения Скользящие контакты, токосъемники Разъемные соединения Высокочастотные разъемы Механические устройства с электромагнитным приводом Электромагниты Электромагнитные тормоза Электромагнитные муфты Электромагнитные держатели или пластины Ограничители, оконечные устройства, фильтры Ограничители Кварцевые фильтры Кроме того, ГОСТ 2. 710-81 определяет специальные символы для обозначения каждого элемента. Условные графические обозначения электронных компонентов в схемах ANSI (IEEE) Нумерация защитных устройств Широко используемый стандарт США ANSI/IEEE C37.2 «Номера функций, акронимы и обозначения контактов устройств системы электроснабжения» касается нумерации и аббревиатур функций защитных устройств.Даже в тех частях мира, где преобладают стандарты IEC, использование нумерации ANSI для функций защитных устройств по-прежнему является обычным явлением. Номера защитных устройств Реле защиты обычно обозначаются стандартными номерами устройств. Например, реле максимального тока с выдержкой времени обозначается устройством 51, а реле максимального тока мгновенного действия — устройством 50. Многофункциональные реле имеют комбинации номеров устройств. Например, устройство 27/59 представляет собой комбинированное реле минимального/повышенного напряжения.Для пояснения применения могут быть добавлены буквы (87T для дифференциальной защиты трансформатора, 59G для перенапряжения на землю). 1 – Главный элемент 2 – Реле пуска или включения с выдержкой времени 3 – Реле проверки или блокировки 4 – Главный контактор 5 – Устройство останова 7 – 70 Автоматический выключатель 6 – Пусковое устройство Реле переключения 8 – Устройство отключения питания управления 9 – Устройство реверса 10 – Переключатель последовательности агрегатов 11 – Многофункциональное устройство 12 – Устройство превышения скорости 13 – Устройство синхронного понижения скорости 13 – 100 Устройство пониженной скорости 90 4 100 Устройство 15 – Устройство согласования скорости или частоты 16 – Устройство передачи данных 17 – Шунтирующий или разрядный переключатель 18 – Ускоряющее или замедляющее устройство 19 – Переход от пуска к вращению – Контактор с электрическим управлением 2 0 Клапан 21 — Дистан CE RELAY 22 – выключатель выключателя эквалайзера 23 – устройство управления температурой 24 – вольт на Hertz Releay 25 – синхронизация или синхронизм-контроль Устройство 26 – Устройство Thermal 27 – underwoltage Relay 28 – Детектор пламени 29 – Изолирующий контактор или выключатель 30 – Реле сигнализатора 31 – Отдельное устройство возбуждения 32 – Реле направления мощности 33 – Позиционный выключатель 34 – Позиционный переключатель 34 – 0 Устройство короткого замыкания с контактным кольцом 36 – Устройства контроля полярности или напряжения полярности 37 – Реле минимального тока или минимальной мощности 38 – Устройство защиты подшипников 39 – Устройство контроля механического состояния 40 – Поле (повышенное/недостаточное возбуждение) ) Реле 41 — F Полевой автоматический выключатель 42 – Работающий автоматический выключатель 43 – Устройство ручного включения или переключения 44 – Реле запуска последовательности агрегатов 45 – Монитор ненормальных атмосферных условий 46 – Реле обратного тока или баланса фаз1 9007 9007 9007 47 – Реле чередования фаз или напряжения баланса фаз 48 – Реле неполной последовательности 49 – Машина или трансформатор, тепловое реле 50 – Реле максимального тока мгновенного действия Выключатель 53 – Реле возбудителя или генератора постоянного тока 54 – Устройство включения поворотного механизма 55 – Реле коэффициента мощности 56 – Реле полевого применения 57 – Устройство короткого замыкания или заземления 10 59 – Реле перенапряжения 9 0007 60 – Реле баланса напряжения или тока 61 – Реле или датчик плотности 62 – Реле остановки или размыкания с выдержкой времени 63 – Реле давления 64 – Реле датчика заземления 65 – 6 Регулятор0 или Устройство толчкового режима 67 – Реле направленного максимального тока переменного тока 68 – Реле блокировки или «асинхронности» 69 – Устройство разрешающего контроля 70 – Реостат 71 – Реле уровня жидкости в контуре постоянного тока 7 200 Breaker 73 – Загрузитель-резисторный контактор 74 – реле тревоги 75 – Механизм изменения положения 76 – DC Tevelured Relay 77 – телеметрическое устройство 78 – реле измерения фазового угла 79 – переменного тока Реле 80 – Реле расхода 81 – Реле частоты 8 2 – Реле повторного включения постоянного тока 83 – Реле автоматического селективного управления или переключения 84 – Механизм управления 85 – Реле связи, несущего или пилотного провода 86 – Реле блокировки 7 87 – Реле дифференциальной защиты 1 900 90 Вспомогательный двигатель или двигатель-генератор 89 – Линейный выключатель 90 – Устройство регулирования 91 – Реле направления напряжения 92 – Реле направления напряжения и мощности 93 – Контактор изменения поля от 95 до 99 – Для конкретных приложений, где другие номера не подходят * Полное определение каждой функции см. в ANSI/IEEE C37.2 стандарт Префиксы и суффиксы Буквы и цифры могут использоваться в качестве префиксов или суффиксов к номерам функций устройства для более точного определения функции. Однако префиксы и суффиксы следует использовать только тогда, когда они служат полезной цели. сравнение ANSI IEC вспомогательные устройства C – Закрытие реле / ​​контактор CL – вспомогательное реле, закрытое CS – Control Switch D – «Даун» Переключатель положения RELAY L- Снижение реле O – Реле включения/контактора OP – Вспомогательное реле, размыкание PB – Кнопка R – Реле подъема U – Реле переключателя положения “ВВЕРХ” X – Вспомогательное реле 10 Y Вспомогательное реле – 90 Z – Вспомогательное реле   Величина срабатывания A – Воздух/ампер/переменный C – Ток D – Прямой/1 разряд 900 7 E – Электролит F – Частота/расход/отказ GP – Давление газа H – Взрывоопасность/гармоники I0 – Ток нулевой последовательности I-, I2 – Ток обратной последовательности I+, I1 – Положительный ток последовательности Дж – Дифференциал L – Уровень/жидкость P – Мощность/давление PF – Коэффициент мощности Q – Масло S – Скорость/всасывание/дым T – Температура Напряжение / вольт / вакуум VAR -реактивная мощность VB – Vibration W – Ater / Watts Другие суффикс A – ускорение, автоматические B – BLOC главный, резервный BF – Отказ выключателя C – Закрыть, холодный D – Замедление, детонация, опускание, отключение E – Аварийный, включенный F – Отказ, вперед GP – Общего назначения H H H – Горячий, высокий HIZ – Ошибка высокого сопротивления HR – Ручной сброс HS  – Высокая скорость L – Левый, местный, низкий, нижний, опережающий M – Ручной O – Разомкнутый, выше OFF – Выкл. ON – Вкл. P – Поляризация R – Вправо, подъем, повторное включение, прием, дистанционное, реверс S – Отправка, поворот SHS – Полувысокая скорость T – Проверка, отключение , замыкающий ТД C – Замыкающий контакт с выдержкой времени TDDO – Отключение катушки реле с выдержкой времени TDO – Размыкание контакта с выдержкой времени TDPU – Срабатывание катушки реле с выдержкой времени THD – Полное гармоническое искажение U – Вверх, вниз Главное устройство A – тревоги / вспомогательная мощность AC – переменного тока AN – анод B – аккумулятор, воздуходувка, шина BK – тормоз BL-блок (клапан ) BP – Байпас BT – Шинопровод C – Конденсатор, конденсатор, компенсатор, несущий ток, корпус, компрессор CA – Катод CH – Обратный (клапан) D – Нагнетание e) DC – Постоянный ток E – Возбудитель F – Фидер, поле, нить накала, фильтр, вентилятор G – Генератор/заземление H – Нагреватель/корпус L – Линия, логика0 M0 0 0 – Двигатель, дозирование MOC – Контакт, управляемый механизмом N – Сеть, нейтраль P – Насос, сравнение фаз R – Реактор, выпрямитель, комнатный S – Синхронизация, вторичная, фильтр, отстойник, всасывание (клапан T – Трансформатор, тиратрон TH – Трансформатор (высоковольтная сторона) TL – Трансформатор (низковольтная сторона) TM – Телеметр -сторона напряжения) U – Unit Магистральные устройства 9002 BK – COIL C – катушка, конденсатор, конденсатор CC – закрывающая катушка, закрытие контактора HC – проведение катушки м – рабочий мотор MF — двигатель с летучим шаром ML — двигатель с ограничением нагрузки MS — двигатель с регулировкой скорости или синхронизацией OC — размыкающий контактор S — соленоид SI — врезной 70 10 9007 мишень TC  Катушка отключения V – Клапан   Исходные положения устройств Средства регулировки – Нижнее или нижнее положение Сцепление – Отключенное положение Контактор – обесточенное положение Контактор (с фиксацией) – главные контакты разомкнуты Реле плотности – стандартный номер Разъединитель – главные контакты разомкнуты Датчик уровня – минимальный уровень Выключатель нагрузки – главные контакты разомкнуты Силовой автоматический выключатель – главные контакты разомкнуты Силовые электроды – положение максимального зазора Реле давления – минимальное давление Повторное включение – главный контактор разомкнут Реле – Положение обесточено Реле (с фиксацией) Реостат — Положение максимального сопротивления Переключатель скорости — Минимальная скорость Устройство РПН — Центр касания Реле температуры – самая низкая температура переворачивающая передача – отключенное положение вакуумный коммутатор – самая низкая давление, которое является высочайшим вакуумом клапан – закрытое положение Детектор вибрации – минимальная вибрация 9104 6 Трехфазная тепловая защита для машин м – мотор, G – генераторы, т – трансформатор ANSI МЭК 60617 Описание 21FL FLOC локатор неисправностей 21G Z < полного сопротивления 24 Ед / F> Перевозбуждение 25 SYNC Проверка синхронизации 27 U< Un dervoltage 32 P → P → Направленная электростанция 32P, P →, – Active Power 32Q, Q → – Реактивная PowerPower 37 I < Ненаправленная undercurrent 40 40504 x < Неотеражение 46 I 2 > Последовательность отрицательной фазы 47 U 2 > Защита от фазы-последовательности 48, 14, 66 Iss²T, N < Надзор за моторами 49F I Th > Тепловая защита для кабелей 49M / 49G / 49T 50 н / 51N I 0 > Non-Disional Nail-Ship 51 > Ненаправленная токовая сумка 51C, I> – Шунта конденсаторы 51V, I (U)> – Напряжение зависимое 59 U> Avervoltage 59N, U0> – Остаточный перенапряжение 67 I> → I> → Направленная токовая сумка 67n, I0> → – – Направленная Земля-Неисправность 68 I 2 > Transformer / Motor Inreush Ток 79 0 → 1 АПВ 81 F 04 F Реле частоты 81N, F <- underfrachy 81o, f> – Overfrection 87 Δi> Дифференциальная защита 87G, Δi> – Генератор 87M, Δi> – Мотор 87T, ΔI> – трансформатор    87N, ΔI 0 > – ограниченное замыкание на землю Примечания:      1. Оставить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Меню Поиск:
