Что такое фаза и ноль в электрике

Электрические сети бывают двух типов. Сети переменного тока и сети с постоянным током. Электрический ток, как известно, — это упорядоченное движение электронов. В случае постоянного тока они двигаются в одном направлении и. как принято говорить, имеют постоянную поляризацию. В случае с переменным током направление движения электронов все время меняется, то есть ток имеет переменную поляризацию.

Принцип работы сети переменного тока

Сеть переменного тока делится на две составляющие: рабочая фаза и пустая фаза. Рабочую фазу иногда просто называют фазой. Пустую называют нулевой фазой или просто — ноль. Она служит для создания непрерывной электрической сети при подключении приборов, а также для заземления сети. А на фазу подается рабочее напряжение.

При включении электроприбора не важно, какая фаза рабочая, а какая пустая. Но при монтаже электропроводки и подключении ее в общедомовую сеть это нужно знать и учитывать. Дело в том, что установка электропроводки делается или с помощью двухжильного кабеля, или трехжильного. В двухжильном одна жила – рабочая фаза, вторая – ноль. В трехжильном рабочее напряжение делится на две жилы. Получается две рабочих фазы. Третья жила – пустая, ноль. Общедомовая сеть выполняется из трехжильного кабеля. Общая схема электропроводки в частном доме или квартире, в основном, тоже делается из трехжильного провода. Поэтому перед подключением квартирной проводки нужно определить рабочие и нулевую фазы.

Способы определения фазных и нулевых проводов

Узнать, на какую жилу подается напряжение, а на какую нет, несложно. Есть несколько способов определения фазы и нуля.

Первый способ. Фазы определяются по цвету оболочки жил. Обычно рабочие фазы имеют цвета черный, коричневый или серый, а ноль – светло-синий. Если устанавливается дополнительное заземление, то его жила — зеленого цвета.

В этом случае не используют дополнительных приборов для определения фаз. Следовательно, такой способ не очень надежен, потому что, монтируя проводку, электрики могут не соблюдать цветовую маркировку жил.

[blockquote_gray]Основным отличием между фазным и линейным напряжением в сетях переменного тока является показатель величины напряжения, который у линейного в 3 раза выше, чем у фазного.

Для организации уличного освещения используют фотореле. Как правильно подключить такое устройство, можно узнать здесь.[/blockquote_gray]

Надежнее определять фазы с помощью электроиндикаторной отвертки. Она представляет собой непроводящий ток корпус, в который встроены индикатор и резистор. В качестве индикатора используют неоновую лампочку. При касании жалом отвертки оголенного, под напряжением, провода индикатор, если жила рабочая, загорается. Если ноль, то не срабатывает. С помощью такой отвертки можно определять и исправность сети. Если при касании жалом поочередно жил провода лампочка не загорается, то сеть неисправна.

[attention type=green]Случается, что индикатор загорается при прикосновении к обеим жилам провода, то есть и к фазе и к нулю. Это значит, что в пустой фазе где-то есть обрыв. Его нужно найти и устранить.[/attention]

Можно осуществить определение фазы мультиметром. Сначала устанавливаем режим измерений – переменное напряжение. Потом конец одного щупа зажимаем в руке. Вторым щупом касаемся жилы. Если фаза рабочая, то на экране прибора будет показана величина напряжения.

Можно определить рабочую фазу и с помощью обычной электрической лампочки. Берем лампочку, вкрученную в патрон, с двумя отрезками провода. Один конец заземляем. Можно заземлить его, прикрутив к отопительной батарее. Концы проводов, естественно, должны быть оголенными. Вторым концом касаемся жилы. Если лампочка загорается, то фаза – рабочая.

Один из методов, показывающих что такое фаза и ноль в электрике, на видео

как их определить и что может произойти, если их соединить © Геостарт

Рубрика: Ремонт и инженерка

Для правильной работы бытовых приборов, подключенных к электрической сети, обеспечения их безопасной эксплуатации, все соединения необходимо выполнить в соответствии с ПУЭ. В электрике ошибки не допустимы, в случае неверного присоединения оборудования существует риск того, что они просто выйдут из строя раньше срока, что может вызвать сбой в работе всей системы целиком.

В данной статье рассмотрим последствия некорректного подключения и правильный порядок действий во избежание непредвиденных ситуаций.

Фаза и ноль: их значение в сети питания

Электрическая сеть переменного тока состоит из рабочей фазы и пустого нуля. Термин «ноль», применяемый в электрике, обычно подразумевается, как «рабочий нуль». Наименование «фаза – это фазные проводники». Понятие «заземление» имеет непосредственное отношение к «защитному нулю».

Ноль предназначен для постоянного образования электросети при подсоединении бытовых приборов и создания заземления. По фазному проводу проходит рабочее напряжение. Для работы бытового прибора нет никакой разницы, где что находится, это учитывается только при подключении устройств.

В отличии от 2-х жильного кабеля, в котором только фаза и ноль, в 3-х фазном проводе третий провод – земля. Перед проведением монтажных работ надо разобраться с их выводами.

Что будет если замкнуть ноль и фазу

Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание».

При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением. Тот, в свою очередь, забирает некоторую часть нагрузки и преобразует электрическую энергию в тепловую.

Если соединить проводники без нагрузки (лампы), сопротивление отсутствует. Сила тока при этом увеличивается во много раз. Он старается скорее убежать, пока нет сопротивления. По этой причине:

• провода электрической сети;
• люди;
• имущество не способны выдержать подобного потока мощнейшей энергии.

Электрическая мощность обладает разрушительной силой, поэтому всё горит и плавится.

Ток КЗ многократно превышает значение при стандартной, безаварийной работе сети. Резкое повышение токовой величины объясняется законом Ома. Согласно ему, ток равняется напряжению, поделённому на сопротивление:

I=U/R.

Из данной формулы можно легко понять, что, если убрать из выражения сопротивление и свести его к самому минимальному значению, сила тока резко возрастает. Электрическая проводка не способна выдержать подобное количество энергии. Току куда-то надо деваться. При КЗ провода быстро нагреваются, начинают плавиться. В результате защитная изоляция кабеля от перегрева воспламеняется.

Есть несколько способов установления проводников:

• Рабочий фазный провод определяется с помощью отвертки, оснащенной индикатором.

Надо задеть кончиком инструмента жилу, находящуюся под напряжением. Одновременно касаемся жалом индикаторной отвертки место соединения проводов. При нажатии кнопки, расположенной на обратной стороне прибора, загорится индикатор, встроенный внутрь. Лампочка показывает присутствие потенциала, значит найдена фаза.

Существенный недостаток – вероятность некорректного срабатывания. Иногда индикаторная отвертка может среагировать на наводки в электросети. За счет этого инструмент показывает напряжение в том месте, где его не существует. Установить ноль с помощью индикаторной отвертки не получится.

• Использование контрольной лампы.

Этот метод действенный, но неоднозначный, при работе с ней требуется осторожность.

Для начала нужно собрать контрольную лампу. Самый простой вариант – взять электрический патрон с лампочкой. К его клеммам присоединяются провода со снятой изоляционной оболочкой на концах. Если не окажется под рукой патрона или не будет времени, чтобы смастерить, можно взять простую настольную лампу с вилкой для подключения в розетку.

Как и чем определить фазу и ноль

Для установления в 2-х фазной сети, где фаза, где ноль по очереди соединяется проводник лампочки к проводу, который нужно определить. Так делается поочередно каждый с каждой жилой. Для 2-х проводной сети, если при проверке загорится лампочка при соприкосновении концов, значит провод фазный, а второй – ноль. В случае, когда лампа не горит, то скорее это означает, что фазы здесь не обнаружено или нет нуля.

Такой вариант исключать не стоит. Аналогичным способом устанавливается работающая электрическая система, определяется насколько правильно проложена электропроводка.

Существует еще один метод определения фазного провода. Для этого кабель, проложенный к лампочке (контрольной), присоединяется к какой-то конструкции, как точно установленному нулю. Это может быть клемма в электрическом щитке. В случае соприкосновения другим окончанием к фазе, загорится лампочка, значит другой проводник нулевой.

В 3-х проводной электросети с помощью контрольной лампы можно установить, какой из 3-х проводников ноль, земля, фаза.

Для этого соединяется конец провода, присоединенного к контрольному прибору с лампой, по очереди к проверяемому кабелю.

Здесь придется действовать принципом, когда последовательно исключаем одно за другим. Сначала найдем позиции, при которых лампочка загорается, это означает, что один из проверяемых жил является фазным, другой получается нулевым.

Затем переставляем один из контактов контрольной лампы. Тут можно фиксировать 3 разных варианта:

• Контрольная лампа не загорается.

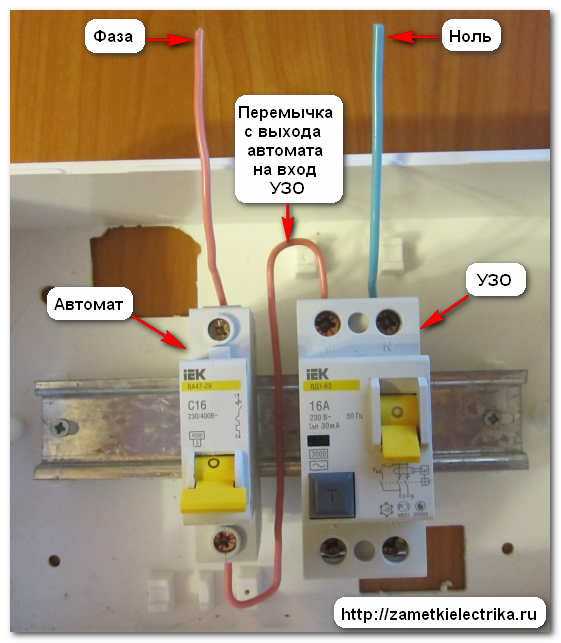

Если испытуемая электросеть оснащена УЗО или автоматическим выключателем, эти устройства сработают. Такое положение означает только одно: свободный провод – это рабочий фазный, а подключенные к лампе – нейтраль и заземляющий проводник.

• После изменения положения контрольная лампа вспыхнула.

В такой позиции тут же отреагирует защитное устройство или автомат, это будет означать, что свободный кабель – это рабочая нейтраль, проверяемые – фазный провод и заземление.

• На электрической цепи не предусмотрено никакой защиты.

На электрической цепи не предусмотрено никакой защиты.

Контрольная лампа будет загораться в 2-х положениях. Для того чтобы установить предназначение каждого из 3-х проводов, надо отключить в электрощите кабель на вводе, присоединенный к заземляющему контуру. Затем, с помощью того же измерителя с лампой проверяются все провода, также последовательно исключая один за другим. Если не загорается лампа, значит найден заземляющий кабель.

Для того, чтобы прозвонить 3 проводника, выходящие из стены, понадобятся приборы электромонтажника: индикаторная отвертка и мультиметр. Последовательность действий:

• Определите фазу на месте любым доступным способом.
• Найдите фазный провод в электрощите или автомате, установленным на линию электроплиты плиты или всей кухни.
• Отключите защиту, отключив автоматический выключатель.

На всякий случай перед работой убедитесь в отсутствии напряжения на отключенной линии сети.

• Повторите процедуру с нейтральным проводом и с защитным заземлением.
• Соедините фазный проводник автоматического выключателя с нулем, чтобы образовался устойчивый контакт.
• Проверьте с помощью мультиметра, настроенного на соответствующий режим.

Здесь нужно прозвонить линию в месте присоединения электроплиты к сети. Для этого по очереди проверяется фазный провод с каждым из оставшихся жил. Тот, на котором фиксируется электрическая цепь, является нейтралью.

Точно также используется и заземляющий проводник. Надо его прозвонить, чтобы убедиться, что это точно земля. Для этого нужно соединить в электрощите заземляющий провод накоротко с фазой, а потом проверить цепь с помощью мультиметра на кухне.

Данная процедура поможет подключить электрическую плиту правильно и обезопасит по максимуму всех жильцов.

Что будет, если соединить фазу и ноль

Если перепутаны фазный и нулевой проводники при соединении в сеть может появиться короткое замыкание. Потому важно установить истинную картину перед началом ремонтных работ в квартире. Для проверки заземления соединяются приходящие к прибору 2 провода и устанавливается насколько корректно сделаны монтажные работы.

При ремонте приходится частично менять электропроводку, поэтому электрику нужно определить фазу, ноль и землю в коробках распайки сети. Установить фазный проводник несложно, достаточно применить индикаторную отвертку (подробно описано выше).

Если электропроводка 2-х жильная, заземления нет, значит один провод фазный, другой – нулевой. При ремонте электросети с 3-мя токоведущими кабелями, часто появляется вопрос: где ноль, а где земля. По своим характеристикам оба проводника абсолютно идентичны. Если подключить мощный электроприбор к паре фаза-земля, можно даже не увидеть разницы. При проведении замеров напряжения с помощью мультиметра, между фаза-ноль и фаза-земля будут зафиксированы почти равные напряжения.

Некоторые ошибочно думают, что можно проверить этим прибором или контрольной лампой 2 провода из 3-х. Неверная трактовка, что, там, где появится напряжение, то это и есть фазный провод с нулем. Это не так, между фазой и землей или нулем потенциал также 220 В.

В современных сетях, имеющих цветную маркировку кабелей, ситуация упрощается. В основном фаза обозначается белым или коричневым проводами, ноль – синим, иногда белым с темно-синей полоской. Заземление обычно имеет желтую защитную изоляцию с дополнительной зеленой полосой. Есть 2 НО:

• Не факт, что все электромонтажники в курсе стандартов, касающихся цветовой маркировки.
• Применены провода для 3-х фазной электросети именно с коричневым, черным, синим (желтым или белым) кабелями.

Поэтому профессионалу в электрике не нужно беспрекословно брать за основу лишь цвета кабелей, которые смонтированы другими монтажниками.

При подсоединении прибора учета

Подключением приборов учёта электроэнергии должны заниматься специализированные компании, сотрудники которых имеют допуски. Счётчик должен быть смонтирован правильно, в соответствии с требованиями производителя.

Порядок подключения прибора учета, как следует располагать контакты нулевого и фазного проводников узнать легко. Обычно схема показана:

• на крышке прибора или клеммной коробки;
• в паспорте электросчётчика;
• можно найти в интернете.

Собственник обязан иметь паспорт прибора учета. Без его наличия не будет возможности счетчик:

• установить;
• запустить в работу;
• провести очередную проверку на предмет правильных показаний.

К паспорту прибора производитель прикладывает схему подключения. Такое же обозначение присутствует на крышке коробки контактных элементов прибора учета. По этим документам собственнику будет несложно выяснить порядок подключения проводов. К тому же, достоверная информация есть в интернете.

Во время подсоединения в сеть выключателя

Установлены ПУЭ правила, по которому выключатель должен обрывать фазный провод, не ноль. Фаза – это проводник, по которому постоянно протекает электричество. На нуле его не должно быть, именно по этой причине размыкается фазный провод.

При подсоединении электрической плиты

При подсоединении электрической духовки к однофазной сети не стоит опасаться ошибок в подключении фазы и нейтрали, поскольку ничего не произойдет, система будет функционировать. Но, нежелательно путать фазу с землей, так как возникнет ситуация, когда постоянно будут выбиваться «пробки». Это чревато тем, что существует риск спалить электрощит или автомат.

В клемме розетки

Ничего страшного не произойдет, поскольку нет разницы, к какому из имеющихся в розетке контактов будет приходить фаза и ноль. Розеточный элемент сети – это не USB-порт, у которого только в одном положении возможно подключение.

Во вновь построенных квартирах электромонтажник должен выполнять разводку электросети согласно ПУЭ, включая установки розеток. Когда все сделано по установленным нормам, не нужно голову ломать над проблемой. Обязательно перед включением приборов в сеть нужно проверить розетку индикаторной отверткой и определить расположение фазного провода и нуля.

Частые проблемы и их решения

При обрыве нулевого провода возникает аварийный режим работы 3-х фазной сети. Из-за сгорания рабочего нуля, в случае неодинаковой нагрузки, на однофазных приборах, подключенных к этой сети, создается очень низкое или наоборот высокое напряжение, которое превышает номинальное значение, характерное для однофазной цепи.

В результате электрическое оборудование выходит из строя. В первую очередь это касается дорогостоящих электронных приборов:

• компьютеры;
• телевизоры;
• стиральные машины.

Такая бытовая техника наиболее чувствительна к колебаниям напряжения электросети, особенно к его повышению.

Запутаны фазный и нулевой провода в клемме розетки

Две одинаковые фазы в розетке – это одна из распространенных неисправностей, когда вместо нуля в обоих гнездах 220 В. Причин появления той ситуации бывает 3:

• Повреждаются контакты на вводе в дом или квартиру.

Такая ситуация характерна для частных зданий старой постройки.

• Обрывается ноль в распределительной коробке или за ней.

Подобная ситуация часто возникает из-за ослабления контакта в местах соединения проводников. Иногда в распределительной коробке переламываются провода, особенно алюминиевые, из-за частого сгибания.

• Возникает замыкание фазы и нуля в случае пробоя защитной изоляции.

Тогда в розеточном блоке обрывается нулевой провод. Такая ситуация может возникнуть в любом месте проводки, но чаще бывает на тех участках, где электромонтажник производил коммутацию проводов в:

• распределительном квартирном щитке квартиры;
• коробе для распайки жил;
• розетке.

Иногда разрушается изоляция кабеля и возникает обрыв нулевой жилы, из-за которого на фазе возникает контакт. Это проверяется с помощью мультиметра.

В 2-х проводной сети установить какой из проводов фазный, какой нулевой достаточно просто. Проверка производится самым простым методом.

Для этого надо найти только фазу, так как 2-й будет точно нулевым. С этой целью используется индикаторная отвертка. Последовательность действий описан выше.

В 3-х проводной сети все чуть сложнее, поскольку существует заземление.

Фаза находится с помощью отвертки-индикатора. Это универсальный прибор, нужный инструмент каждого владельца квартиры.

Рекомендуется пройтись по всей схеме, начиная со входа в электрощит, подтянуть ослабленные контакты, проверить обрыв нулевого провода в распределительной коробке, особенно внимательно алюминиевые проводки.

Обрыв нулевого проводника с замыканием на фазу

При такой ситуации в розетке определяются индикаторной отверткой «две фазы». Если отключить все приборы, напряжение не пропадает. Подобное случается, когда сверлятся стены и забиваются гвозди. Сверло попадает в 2-х жильный провод, который называют «лапшой», острый крепеж его деформирует так, что в месте разрыва нуля плавится и он касается фазы.

Иногда дюбеля, попадая в провода, создают КЗ. Тогда отгорает нулевая жила, гвоздь контактирует с фазой. Для нахождения подобных неисправностей, лучше начать с касания индикаторной отверткой всех металлических крепежей, забитых в стену. При обнаружении на них напряжения, надо именно «здесь копать».

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Для обеспечения работы осветительных приборов нужно 2 провода: фазный и нейтральный. По классическому варианту в схеме присоединения к сети источника освещения нулевой провод подключается напрямую, а фаза приходит на выключатель и разрывается. Может показаться, что, если поменять жилы между собой, светильник нормально будет работать, выключаться и включаться. Однако этот способ неправильный. Согласно пункту 6.6.28 ПУЭ, разрываться должен исключительно фазный провод.

Когда фаза идет напрямую, а ноль разрывается на выключателе, то при отключении светильника патрон остается под напряжением. В случае необходимости замены лампы, при соприкосновении с ним ударит током.

Есть другая проблема: свечение или мигание светодиодных ламп, если сделать так, что постоянно подается фаза на патрон. За счет этого существенно сокращает срок службы приборов.

Установить выключатель дома можно своими силами. Для этого надо разбираться в схеме подключения, знать последовательность действий.

Установка одноклавишного выключателя

Схема достаточно простая: от щитка нулевой провод (N) прямо приходит на прибор освещения, а фазный (L) идет к выключателю. Фаза должна разрываться (писали об этом раньше).

В данном примере выключатель подключается без распределительной коробки.

Последовательность действий:

• Вначале надо выбрать место для установки коробки под прибор.

При помощи перфоратора и коронки высверливается отверстие нужного диаметра. Выключатель должен стоять ровно.

• Убеждаемся в том, что напряжение на проводе, протянутом от электрощита, отсутствует.

В коробке 2 кабеля: первый от щитка, второй уходит на источник освещения.

• Разделываем защитную изоляцию провода.

Оставляем приблизительно по 15 см, лишнее надо откусить пассатижами. Желто-зеленая жила – заземляющий проводник, идет на светильник. Бело-синий – ноль, уходит к нему же. А белый – фазный провод, его подключаем через выключатель.

• Надо бело-синий и желто-зеленый жили очистить по 5 см, затем скрутить друг с другом, поскольку нулевой и заземляющий провода идут непосредственно на светильник.
• Соединяем их между собой пайкой, затем обматываем изоляционной лентой.

Надо отвести по разным сторонам для удобства.

• Белые проводники зачищаем изолентой около 1 см.

Провод, приходящий от электрощита, подключается к верхней точке, имеющий маркировку L, идущий на источник освещения – к нижней, обозначенному стрелкой. Присоединенные кабеля осторожно размещаем внутри коробки, затем надеваем клавишу. При надавливании она сама защелкивается, потом надо вставить выключатель. Остается прикрепить с помощью саморезов, используя шуруповерт или простую отвертку. В конце работ подаем напряжение, чтобы проверить работоспособность выключателя.

Заключение

Определение фазного провода, нуля и заземления – важные и ответственные действия при подключении бытовых приборов. От правильности зависит безопасность при эксплуатации устройств.

автор Горюнов Фёдор

Что такое фаза, ноль, земля в электрике и зачем они нужны

Известно, что электрическая энергия вырабатывается на электростанциях с помощью генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Разберемся подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

• Простое объяснение
• Углубляемся в тему

Простое объяснение

Итак, для начала, простыми словами, расскажем, что такое фазный и нулевой провода, а также заземление. Фаза – это проводник, по которому ток течет к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в направлении, противоположном нулевой цепи. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении Вы можете узнать в соответствующем разделе сайта.

Надеемся, что наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понять какого цвета фазный, нулевой и заземляющий проводники!

Углубляемся в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является обязательным элементом работы трансформаторной подстанции. Соединение подстанции и абонентов осуществляется следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения обмоток трансформатора, называемой нейтралью, вместе с тремя проводниками, представляющими выводы других концов обмоток. Простыми словами, каждый из этих трех проводников является фазой, а общий нулевой.

Между фазами в трехфазной энергосистеме возникает напряжение, называемое линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения 220 В.

Систему электроснабжения, в которой ноль соединен с землей, называют «системой с глухозаземленной нейтралью». Чтобы было предельно понятно даже новичку в электротехнике: по «земля» в электроэнергетике означает заземление.

Физический смысл заземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов, относящихся к советской застройке. Здесь, в подъездах, электрощит на каждом этаже просто заглушен, а отдельное подключение к земле не предусмотрено. Важно знать, что подключение и защитного, и нулевого проводника к корпусу щита очень опасно, т.к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, что означает возможность поражения электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусмотрены те же три фазы, а также отдельный нулевой и защитный провод. По рабочему проводнику проходит электрический ток, а назначение защитного провода – соединение токопроводящих частей с имеющейся на подстанции цепью заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что нагрузка между абонентами должна распределяться равномерно по всем фазам. Однако заранее предсказать, какие мощности будут потреблять тот или иной абонент, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется смещение нейтрали. В результате между нулем и землей возникает разность потенциалов. В случае, когда сечение нейтрального проводника недостаточно, разность потенциалов становится еще более значительной. Если связь с нейтральным проводником полностью потеряна, то высока вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулевому значению, а в ненагруженных фазах стремится к значению 380 В, что приводит к полный выход из строя электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае разделенных нулевого и защитного проводов поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Напоследок рекомендуем посмотреть полезные видео по теме, в которых даны определения понятий фаза, ноль и заземление:
