Обозначается “N”
“Защитное заземление”Что это – нулевой провод
У начинающих электриков часто возникает вопрос: «Какой провод нулевой в системе электроснабжения дома?». Чтобы ответить на этот вопрос, следует знать, что нулевой провод необходим, чтобы избежать «перекоса фаз».
Специалисты стремятся добиться равномерной нагрузки при электроснабжении потребителей. Чтобы понятно объяснить это явление, в качестве примера возьмём многоквартирный дом, где равное количество квартир подключается к одной из трёх фаз. Однако неравномерное потребление в этом случае всё равно остаётся. Ведь люди в каждой квартире пользуются различными электроприборами в разное время дня и ночи.
Принцип работы нулевого провода

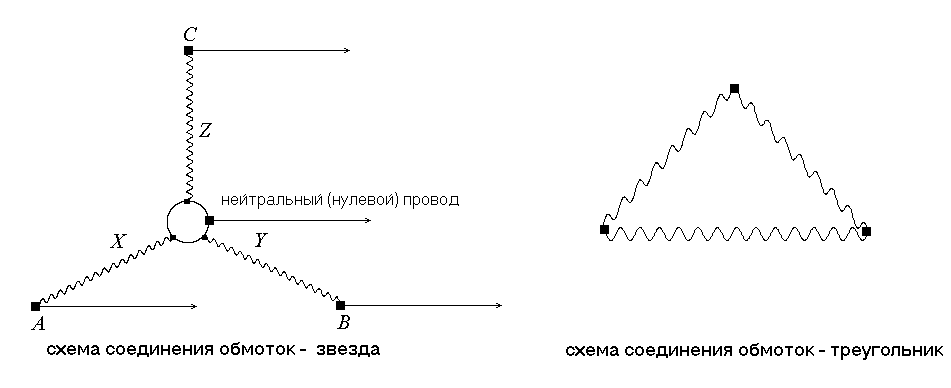

Электроэнергия приходит к потребителям от трансформатора напряжения, которая способна преобразовать напряжение промышленной сети в 380 вольт. Вторичная обмотка трансформатора соединена по схеме «звезда», т. е. три провода соединяются в одной точке «ноль». Второй конец высоковольтных проводов выводится на клеммы под названиями А, B и С.
Соединённые вместе концы в точке «ноль» подключаются к контуру заземления в подстанции. Там же происходит и разделение высоковольтного провода нулевого сопротивления на:
По описанной выше схеме работает система электроснабжения в новостройках.
Она именуется, как система TN-S. В распределительном щите здания электрики подводят 3 фазы, РЕ-проводник, а также нулевой провод.
В большинстве старых многоквартирных домов отсутствует РЕ-проводник. Система электроснабжения состоит из 4 проводов, её именуют TN-C. Она устарела и считается небезопасной. Заземление нулевого провода в этом случае осуществляется в распределительном щитке дома.
Фазы и ноль от трансформатора напряжения проводят до жилых помещений подземными или надземными высоковольтными проводами, подсоединяя их в дальнейшем к вводному щитку дома. Тем самым образуется система из трёх фаз с напряжением 380/220 вольт. От вводного щитка электромонтёры разводят провода по подъездам и квартирам. К потребителям поступает электричество при помощи проводов, подключённых к одной из трёх фаз с напряжением сети 220 вольт. Также в жилое помещение проводят защитный провод PE (только при использовании новой системы TN-S) и нулевой провод.
Когда провода нулевого сопротивления проведены к каждому потребителю электроэнергии, неравномерная нагрузка на электросети практически исчезает.
Зачем нужен защитный проводник РЕ?
Защитный провод или РЕ необходим для дополнительной защиты дома. В случае короткого замыкания он отводит ток от места разрушения проводки, тем самым защищая людей от удара электрическим током, а имущество от пожара.
В такой сети нагрузка распределяется равномерно, так как на каждом этаже многоквартирного дома осуществлена разводка по фазам.
Электрическая система, подведённая к жилым помещениям, представляет собой «звезду», которая повторяет все векторные характеристики трансформаторной подстанции.
Такая система надёжна и оптимальна, но и в ней существуют и свои недостатки, так как периодически возникают неисправности. Чаще всего перебои подачи электричества связаны с плохим качеством проводов, а также с некачественным их соединением.
Причины обрыва в нуле и фазах
При плохом контакте проводов и повышенных нагрузках на систему электроснабжения происходит разрыв сети.
В случае обрыва любого из трёх проводников, питающих дом, потребители, подключённые к нему, не будут получать электроэнергию.
При этом другие потребители, которые подключены к оставшимся двум фазам, получают электричество в полном объёме. Ток нулевом проводе суммируется из оставшихся в рабочем состоянии фаз, и будет равен этой величине.
Все обрывы в сети связаны с отключением питания квартир от электричества. Такие аварии не способны повредить электроприборы. Опасные ситуации, угрожающие пожаром в помещении и поломкой техники, возникают в том случае, если соединение между трансформатором напряжения на подстанции и распределительным щитком обрывается. Такая ситуация возникает из-за множества факторов, но наиболее вероятная причина перебоев в электроснабжении происходит по ошибке бригады электриков.
Причины возникновения короткого замыкания
Короткое замыкание становится возможным, когда ток не проходит через «ноль» к контуру заземления А0, В0 и С0. Вместо этого токи двигаются по внешним контурам АВ, ВС и СА, которые питаются от напряжения в 360 вольт. Таким образом, на одном квартирном щитке может оказаться слишком маленькое напряжение, так как экономный жилец выключил все электроприборы, а на другом образовывается напряжение, приближённое к линейному – 360 вольт.
Это и становится причиной повреждения проводов. Приборы, в свою очередь, перегреваются в результате поступления на них нерасчётных токов.
Чтобы избежать такой ситуации и защититься от резкого скачка напряжения, имеются приборы защиты, которые устанавливаются внутри квартирных щитков. Также их ставят в корпусе дорогостоящих электроприборах для предотвращения поломок, например, в холодильниках и морозильных камерах.
Метод определения нуля и фазы в доме
Чтобы выявить неисправность в электропроводке дома, чаще всего используют бюджетную отвёртку со световым индикатором. Такой прибор работает благодаря прохождению внутри его корпуса ёмкостного тока. Внутренняя часть такого прибора оснащена следующими составными частями:
- металлический оголённый наконечник, который служит для присоединения его к фазе или нулевому проводнику;
- резистор, который снижает амплитуду проходящего по отвёртке тока до безопасной величины;
- световой индикатор, который загорается при протекании тока по металлической части прибора.
Горящий индикатор свидетельствует о наличии тока в фазе; - площадка, благодаря которой ток проходит сквозь тело человека и достигает потенциала земли.
Горящий индикатор свидетельствует о наличии тока в фазе;Опытные электрики для поиска неисправностей приобретают более функциональные приборы, к примеру, многофункциональный электронный индикатор в виде отвёртки, работающий на двух батарейках, благодаря которым устройство способно создавать напряжение 3 вольта. Помимо определения фазы, такие устройства выполняют и другие задачи.
Если лампочка засветилась при соприкосновении прибора с электрическим контактом, значит обнаружена фаза. При соприкосновении индикатора с проводниками PE и N световой индикатор гореть не должен. Если это не так, значит электрическая схема является неисправной.
Причины повреждения нуля в цепи
Повреждение нулевого проводника происходит обычно в тех местах, где подключение осуществлено некачественно. Если сопротивление в местах соединения достаточно велико, происходит нагрев проводов.
От повышенных температур место соединения окисляется, в результате чего сопротивление увеличивается ещё больше. Проводка нагревается до температуры плавления, из-за чего проблемное место соединения полностью разрушается.
Как избежать короткого замыкания?
Для обеспечения надёжного соединения металлических проводов необходимо увеличить площадь контакта. Соединения длиной в 1 см отгорят спустя месяц, если увеличить длину скрутки в 2 раза, проводка прослужит год, а вот если соединить провода скруткой таким образом, чтобы длина соприкосновения составляла 5 см, то работать проводник будет много лет. Чтобы обезопасить дом ещё больше, необходимо обмотать место соединения неизолированным куском проволоки.
Современные инструменты для соединения контактов
Метод скрутки в качестве соединения двух проводящих частей давно устарел, сейчас электрики используют инструменты для соединения (СИЗ). Корпус такого изделия выполнен в форме колпачка, который накручивает провода друг на друга, делая соединение весьма надёжным.
Ещё более удобны в использовании клеммы WAGO. Достаточно концы двух проводов, которые необходимо соединить вместе, вставить в специальные пазы до щелчка. После этого соединение расцепить довольно сложно.
Обрыв нуля в трехфазной и однофазной сети – последствия
О последствиях обрыва нуля в трехфазной и однофазной сети должен знать каждый электрик, особенно самоучка. Данное явление может быть очень опасным как для бытовой техники, так и для жизни человека. Чтобы Вы знали, чем опасно повреждение нулевого провода и почему данный режим является аварийным, далее мы подробно рассмотрим неблагоприятные ситуации и советы по их устранению.
Виды повреждений
На стояке подъезда
Для начала в общих чертах рассмотрим, что собой представляет электросеть городского многоэтажного дома. Источником питания в данном случае является трансформаторная подстанция, от которой протянуты провода к главному распределительному щиту постройки. Напряжение в главном щитке трехфазное, то есть сеть 380 Вольт.
Простыми словами можно это объяснить так: от главного щитка в подъезде к каждой отдельной квартире подается одинаковое напряжение – 220 В. Если произойдет обрыв нулевого провода, может получиться так, что к одной квартире поступит 300 Вольт, а к другой 170 (как пример). Результат – перенапряжение и «недонапряжение» станет причиной выхода электроприборов из строя. Обычно если происходит повреждение нуля, ломается техника, имеющая двигатель: стиральная машина, холодильник, кондиционер и т.д. Помимо этого может произойти пожар, что еще хуже.
Что собой представляет перекос фаз
youtube.com/embed/igDQ9hpWy8A” allowfullscreen=”allowfullscreen”/>
Внутри жилого помещения
Совсем противоположная ситуация может произойти при обрыве нуля в однофазной сети 220 Вольт, то есть внутри Вашей квартиры, частного дома либо на даче. В этом случае последствием может стать поражение человека электрическим током. Происходит это потому, что в розетке у Вас появиться одноименная фаза на обоих зажимах. Сейчас мы расскажем, чем вызвано появление так называемой второй фазы.
От Вашего вводного щитка ток проходит по фазному проводу, а так как большинство потребителей электроэнергии постоянно подключены к сети (та же люстра), при обрыве напряжение перейдет от фазы к нулю. Результат – в двух отверстиях розетки будет присутствовать электрический ток. Но это еще не самое страшное, т.к. главная опасность заключается в том, что удар током может произойти от любой техники. Причина этому – неправильная система заземления сети в квартире либо доме. Если Вы подключите «землю» в распределительном щитке к нулевой шине (чего делать нельзя), при прикосновении к заземленному корпусу бытовой техники Вас сразу же ударит током.
Подведя итог по поводу последствий обрыва нуля в трехфазной и однофазной сети, следует отметить следующее: при повреждении нулевого провода на стояке подъезда опасность распространиться на бытовую технику, а при повреждении рабочего нуля в самой квартире угроза распространится на Вас.
Увидеть, что может произойти, если оборвется нулевая жила, Вы можете на данном видео:
Наглядный обзор неисправности
Как определить опасность?
Чтобы найти место повреждения нулевого провода, можно воспользоваться специальным тестером, который сможет точно показать, где произошел обрыв даже под отделкой стен, как показано на фото ниже (если проводка скрытая). О том, как найти провод в стене, мы рассказывали в соответствующей статье.
Еще один вариант поиска – визуальный осмотр всей цепи. Просмотрите все соединения проводов в распределительном щитке. Возможно, ноль отгорел на одном из автоматов, что не сложно определить и устранить. Если же обрыв нулевого провода произошел на стояке подъезда, тут уже дело не Ваше и поиском неисправности займется ЖКХ либо специальная служба, которую они вызовут для осмотра силового трансформатора и вторичной цепи в том числе.
Чем защитить домашнюю электропроводку?
Для защиты бытовой электросети от обрыва нулевого провода нужно использовать специальные устройства: реле контроля и ограничители напряжения. Рекомендуем обязательно подключить данные устройства на вводном щитке, чтобы самостоятельно защититься от неблагоприятных последствий.
Причины явления
Ну и последнее, о чем хотелось бы рассказать – почему происходит обрыв нуля в квартире.
Причин может быть множество, но наиболее реальными, судя по комментариям на форумах и личному опыту можно выделить:
- Отгорание нулевого провода при скачке напряжения либо коротком замыкании.
- Некачественное подключение жил либо слабый контакт.
- Механическое повреждение линии стихией (к примеру, при сильном ветре) либо неосторожностью человека при ремонтных работах.
- Электропроводка старая и попросту провода измучены временем.
- Хищение либо злой умысел (иногда и такое случается).
Вот мы и рассмотрели виды и последствия обрыва нуля в трехфазной и однофазной сети, а также способы защиты от данного явления и советы по поиску неисправности. Если Вы сделаете правильное заземление в частном доме, а также защитите проводку специальными устройствами, то когда ноль оборвется, никаких бед не произойдет!
Также читают:
Обрыв нуля. Почему в розетке будет напряжение 380В
Здравствуйте уважаемые посетителя сайта «Помощь электрикам».
Сегодня я бы хотел поговорить о такой распространенной неисправности как обрыв нуля в трехфазной сети и том как в однофазной розетке может оказаться 380 В!!! Конечно неосведомленные люди сразу начинают улыбаться когда слышать такое. Как такое может быть? Обрывается провод а напряжение не то что бы не падает а оно вообще начинает расти. Но обо всем по порядку.
Планируете ремонт или вам просто необходимо произвести обработку металла? Покупайте качественные и недорогие шлифовальной лентой на сайте: https://shop.voleks.com/3m/lenty-proizvodstvo
Чтобы разобраться в сути данного явления, перейдем к схеме по электротехнике. Рассмотрим два типа подключения электроприемников- параллельное и последовательное.
Параллельное подключение.
На рисунке 1 приведен пример параллельного соединения. То есть у нас нулевой проводник приходит на все потребители и фазный приходит на все потребители. Добавим двух потребителей.
Две 60 Вт лампочки.
Напряжение сети 200В. Включаем автоматический выключатель. Лампочки загораются и мы видим что при параллельном соединении напряжение на потребителях будет одинаковое. Что на первой лампочке 200 В, что на второй лампочке 200В. Причем даже в отключенном состоянии лампочек напряжение не изменится. Только ток в цепи будет разный, но очень малый.
Запишем данный процесс формулами:
U = U1= U2 I = I1 + I2
Даже если мы заменим лампочки на другие потребители например чайник 1000 Вт и лампочку 100 Вт напряжение останется примерно на одном уровне 199-201 В.
Теперь мы делаем вывод что все розетки в квартирах подключаются именно параллельным соединением. И все однофазные квартиры между собой так же подключаются.
Последовательное подключение
Данное подключение представлено на рисунке 2
Питающий проводник сначала приходит на один электроприемник, от этого электроприемника провод идет к следующему, и от него возвращается непосредственно к питанию.
Так же напряжение сети 200 В. Подключаем два потребителя ( две лампочки) мощностью 95 Вт. Мы видим что общее напряжение будет складываться из двух напряжений электроприемников. U = U1 + U2
Ток в цепи не изменится. Будет везде одинаковый. I = I1 = I2
Но так будет не всегда.Унас на данный момент одинаковые по мощности электроприемники. Заменим один электроприемник мощностью 95 Вт на другой мощностью 200 Вт (лампочка). Произойдет следующее. На лампочке 95 Вт будет падение напряжения 166 В. Она будет очень ярко гореть. А на лампочке 200Вт будет падение напряжения 34 В. И она будет еле еле накалена. Связано это с тем что напряжении прямопропорционально Сопротивлению. А сопротивление менее мощной лампочки больше. Тоесть на более мощных приборах маленькое сопротивление. На маленьком сопротивлении выделяется маленькое напряжение. Но проэксперементируем дальше. Вместо лампочки 200 Вт мы поставим другого потребителя. Фен. Мощностью 2 кВт. Мы видим что фен вообще не включается.
На 95 Вт лампочке 184 В.
Итак мы разобрались в теории цепей и переходим к нашей проблеме. Рассмотрим трехфазную систему.
Данная система представлена на рисунке 3
Мы видим что первый проводник это нулевой провод. Второй третий и четвертый это фазы А, В, С
И на каждой фазе находится потребитель. Каждому потребителю приходит ноль. Типичная схема соединения звезды. На каждой фазе в данный момент по 220 В. Это напряжение между фазой и нулем. А напряжение между фазой например А и фазой В 380 В.
Включаем потребителей на каждую фазу. Например возьмем лампочку 65 Вт, лампочку 95 Вт и лампочку 200 Вт. Включаем Автоматический выключатель. Видим что напряжения на всех фазах одинаковое. Ток течет от фазы через потребителя на нулевой провод. Далее ставим всех три лампочки 65 Вт для наглядности следующего эксперимента.

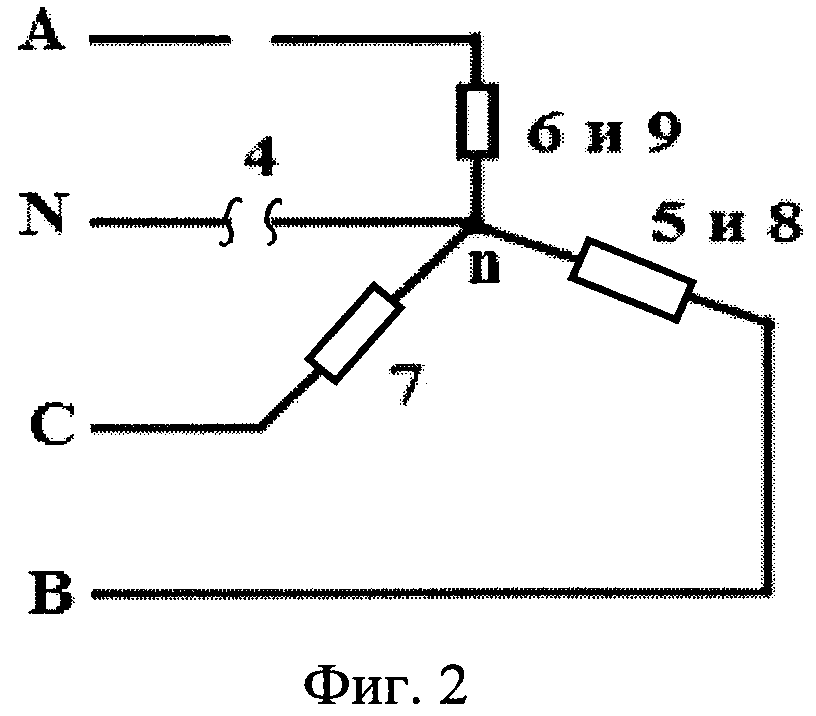

И далее момент истины. Мы обрываем НОЛЬ. НА первый взгляд ничего не происходит. Лампочки светятся, напряжение на каждой фазе какое и было.
Но по какой цепи сейчас идет ток. Явно не по фаза ноль. Ноль же в обрыве. А он течет по цепи фаза потребитель фаза. У нас получается последовательное подключение. При котором общее напряжение делится. И так как потребители равные по мощности то и напряжение делится по равному.
А давайте заменим лампочку 65 Вт на лампочку. И получается что где лампочка 200 Вт там более мощный потребитель. На нем падение напряжение будет меньше. 100В Соответственно на других оно увеличится. До 280В.
Суть явления заключается в следующем. При обрыве нулевого проводника потребители оказываются подключены последовательно в цепь напряжением 380 В. В результате чего потребители более мощные получают меньшее напряжение. А менее мощные большее напряжение.
Теперь логичный вопрос. «А как же с этим бороться».???
Первый способ это выполнить повторное заземление нулевого проводника. Преднамеренно подключаем провод заземления к нулевому проводу чтобы в случае обрыва нуля у нас сохранилось параллельное соединение потребителей.
Напряжение конечно изменится но не до критичного уровня. Но ноль необходимо будет восстановить.
А второй способ это применение реле напряжения. Оно будет защищать от многих проблем. В том числе от пониженного и повышенного напряжения.
На рисунке представлены сразу два варианта.
Данная информация взята с ютуб канала
Теперь мы понимаем к чему может привести обрыв нулевого провода. Спасибо что были с нами. Ждем ваших вопросов в комментариях.

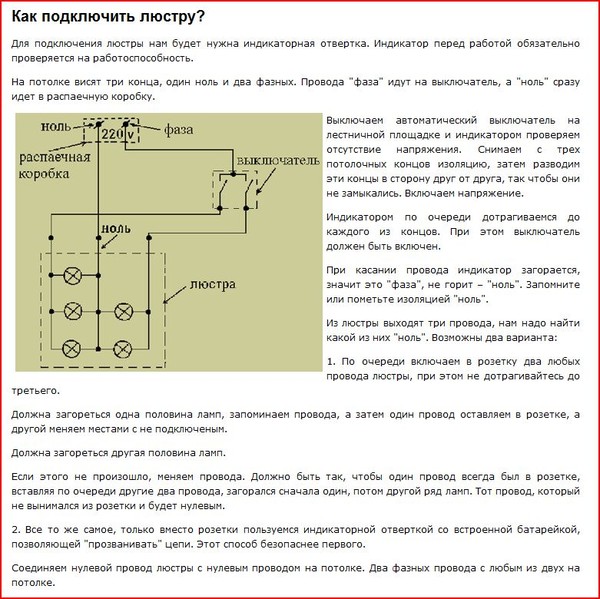

Как можно определить нулевой провод?
Ответ мастера:
Количество различных видов бытовых приборов настолько велико, что их просто невозможно сосчитать или просто перечислить. Некоторые из них требуют особого внимания, в частности, специального подключения. Это в полной мере относится, например, к электропечам. Подключая электропечи, следует помнить о том, что каждый из проводов специального питающего кабеля должен быть подключен к строго определенному питающему проводу.
Чаще всего это выглядит следующим образом: ноль к нулю, фаза к фазе, заземление к заземлению. Итого три провода: заземление, фаза и ноль.
Если вы готовы подключить электроприбор самостоятельно, приготовьте отвертки и индикатор фазы. Индикатор фазы – специальное устройство, с помощью которого вы легко сможете найти провод, который находится под напряжением. Это и будет фаза. Обязательно промаркируйте его и со стороны автомата, и со стороны розетки. Можно написать на нем английскую букву “F” или, что гораздо удобнее, приклеить к концу провода флажок, сделанный с помощью малярного скотча и с написанным на нем значком фазы.
Обратите внимание на то, как в электрощите подключены два других провода. Чаще всего в электрощитах, установленных в подъездах многоквартирных домов, заземление и ноль являются одноименными проводами и подключаются на металлический корпус электрощита. Такое характерное подключение нуля и заземления успешно используется при подключении к трансформаторной подстанции с глухозаземленной нейтралью.
Если в вашем распоряжении находятся два провода, ни на один из которых вовсе не подается напряжение, они оба подключены в одну точку на ноль, и они имеют одинаковое в диаметре сечение, любой из этих проводов может взять на себя функцию нулевого.
В том случае, если подключение проводки здания осуществляется по пяти проводам с отдельным подключением заземления и нуля, то точка, на которую подключается нулевой провод, будет расположена на изолированной шине, к которой подключен силовой ноль. Заземляющий провод должен быть обязательно подключен к металлическому корпусу электрощита. Скорее всего, все провода, которые имеются в вашем распоряжении, имеют различную окраску. Это значительно упростит задачу по определению того, куда подключен каждый из них. Чтобы еще больше облегчить себе жизнь и не запутаться в проводке, нарисуйте схему подключения в электрощите. Проведите подключение сетевой розетке согласно выполненной схеме.
Если вам «не повезло» и все три провода имеют одинаковое сечение и цвет, а схема подключения многоэтажного дома к трансформаторной подстанции является четырехпроводной, выполните рекомендации, указанные выше и выполните отключение автомата линии, которую вы исследовали.
Аккуратно отсоедините нулевой провод и провод заземления. Отсоединенные концы проводов расположите в пространстве таким образом, чтобы они ни в коем случае не смоги попасть на корпус или не спровоцировали эффект замыкания в щите, соприкоснувшись с другими проводами.
Со стороны розетки выполните соединение с фазой одного из двух проводов. Включите в электрощите отключенный ранее автомат и, пользуясь возможностями индикатора фазы, найдите тот провод, на который вы перед этим подали питание.
Еще раз отключите автомат. Сделайте маркировку провода и со стороны электрощита, и со стороны розетки точно так же, как и перед этим вы маркировали фазу. В обозначении значка нуля нет ничего необычного, он так и прописывается – «0». Аккуратно отсоедините от фазы промаркированный таким образом провод.
Нулевой защитный и нулевой рабочий проводники
Нулевой защитный и нулевой рабочий проводники различаются по назначению, способу подключения и функциональной нагрузки в электрических сетях.
Нулевой рабочий проводник
Нулевой рабочий проводник это проводник сети, подключенный к глухозаземленной нейтрали трансформатора трехфазного или нулевому выводу трансформатора однофазного. По нулевому рабочему проводнику протекает нагрузочный ток. На схеме нулевой рабочий проводник, обозначается буквой «N».
Нулевой защитный проводник
В системах TN-C, TN-S, TN-C-S, где нулевой вывод трансформатора глухозаземлен, нулевой защитный проводник соединяет нулевую точку питающего трансформатора и токопроводящие части электроприемников, которые могут оказаться под напряжением в аварийной ситуации (косвенное прикосновение). Нулевой защитный проводник несет, по названию понятно, защитные функции. Защитный проводник участвует в защите, как самой электросети, так и человека.
Нулевой защитный проводник это один из видов защитных проводников электросети и относится он к электросетям до 1кВ с глухозаземленной нейтралью трансформатора или генератора.
Согласно ПУЭ 1.7.76. подлежат защите от косвенного прикосновения следующие элементы электросети:
- Металлические корпуса светильников, электромашин, трансформаторов;
- Металлические корпуса распределительных щитов, квартирные и этажные щитки;
- Металлические корпуса распределительных устройств, лотков, муфт кабелей и металлические конструкции с электрооборудованием;
- Металлические корпуса переносных и передвижных устройств.
В качестве защитной меры применяется соединение этих устройств с глухозаземленной нейтралью ТП (трансформатора питания) в системах TN или заземление в системах TT и IT.

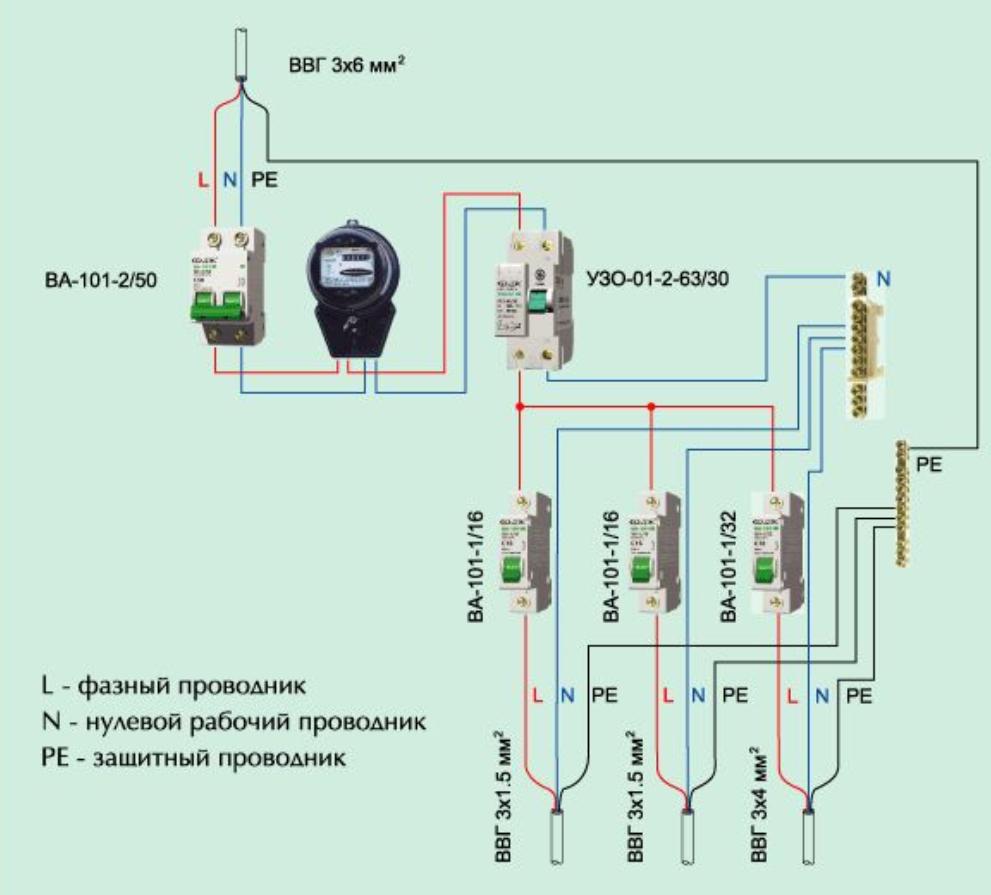

На схемах нулевой защитный проводник обозначается двумя латинскими буквами «PE». В нормальном режиме работы электросети по нулевому защитному проводнику электрический ток не течет.
На схемах буквами PE обозначаются не только нулевой защитный проводник, но и все защитные проводники сети: заземляющие проводники, защитный проводник в системе уравнивания потенциалов, отдельные жилы в кабелях, отдельно проложенные проводники и шины.
Разделение защитного и рабочего нулей электросети

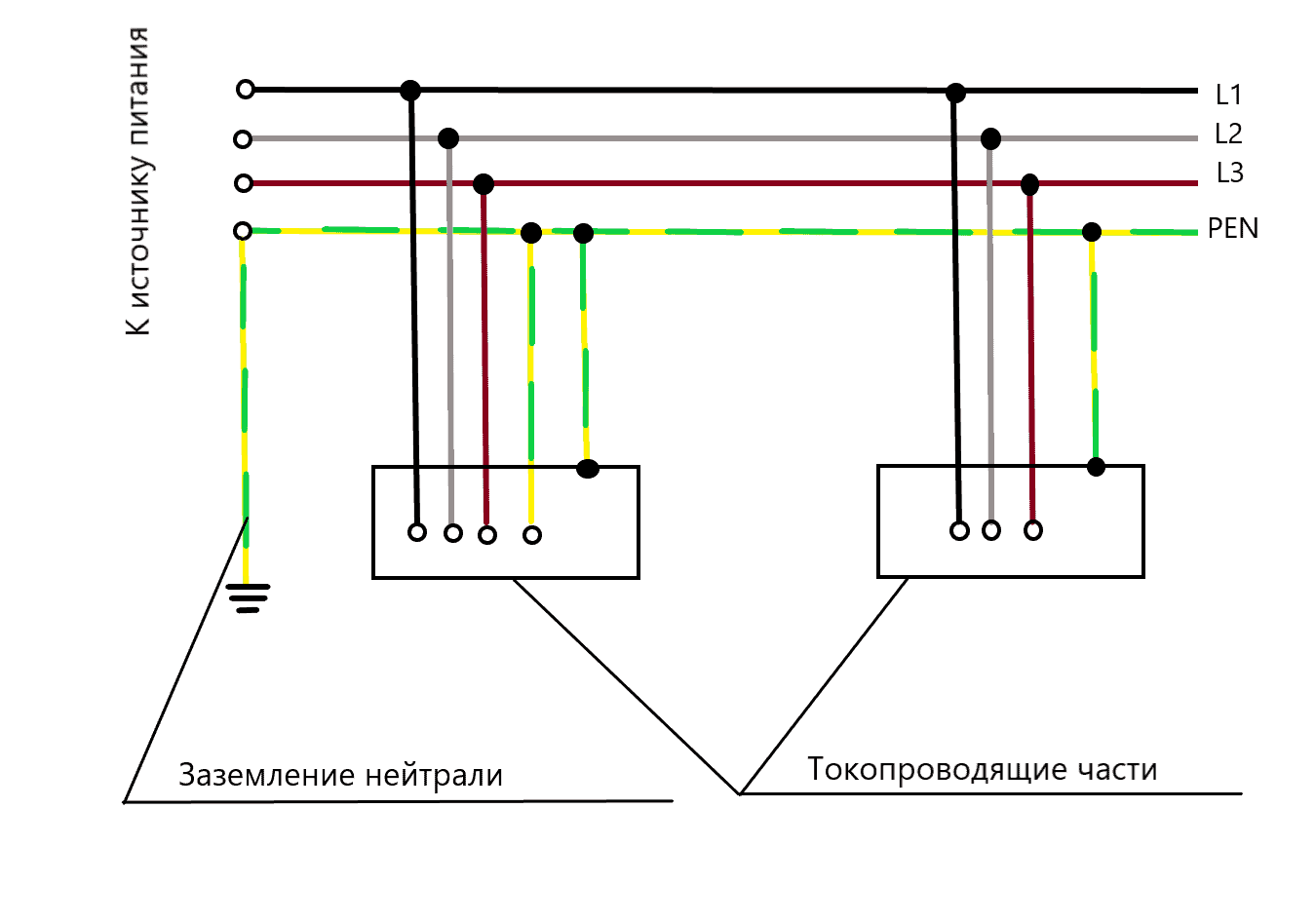

В электросети с глухозаземленной нейтралью TN, нулевой рабочий проводник N и защитный проводник PN, до определенной точки в электросети объединены в один проводник и обозначается этот проводник буквами PEN.
Разделение PEN проводника, обычно, производится на ГЗШ-главной заземляющей шине, которая устанавливается на вводе электроустановки.
А именно:
- Для жилого дома ГЗШ стоит на вводном устройстве в дом;
- Для частного дома ГЗШ монтируется во вводном устройстве (ВУ) рядом с ответвлением к дому (на столбе) или в доме в вводно-распределительном устройстве (ВРУ).
Нулевой защитный и нулевой рабочий проводники – выводы
- Нулевой рабочий проводник (нейтральный) вместе с фазным проводником участвует в электропитании устройств. По нему течет рабочий ток;
- Нулевой защитный проводник не участвует в электропитании и предназначен для защиты от косвенного прикосновения в сетях с глухозаземленной нейтралью.
