Единицы измерения давления. Перевод единиц из одной системы в другую

Единицы измерения давления

Официально признаной системой измерений является СИ. Единицей измерения давления в ней является Паскаль, Па(Ра)-1Па=1Н/кв.м.Производные от этой единицы 1 кПа=1000 Па и 1МПа=1000000 Па. В различных отраслях техники используются следующие единицы: миллиметр ртутного столба (мм.рт.ст или Торр), физическая атмосфера (атм.), техническая атмосфера (1 ат. = 1 кгс/кв.см), бар. В англоязычных странах популярностью пользуется фунт на квадратный дюйм (pounds per square inch или PSI).
Соотношения между этими единицами приведены в таблице:

Величина

МПа

Бар

мм.рт.ст.

Атм.

кгс/кв.см

PSI

1 МПа

1

10

7500,7

9,8692

10,197

145,04

1 бар

0,1

1

750,07

0,9869

1,0197

14,504

1 мм. рт.ст

133,32Па

0,00133

1

0,00136

0,001359

0,01934

1 атм

0,10133

1,0133

760

1

1,0333

14,696

1 кгс/кв.см

0,098066

0,98066

735,6

0,96784

1

14,223

1 PSI

6,8946 кПа

0,068946

51,715

0,068045

0,070307

1

Значение давления может отсчитываться от 0 (абсолютное давление) или от атмосферного (избыточное давление). Если давление измеряется в технических атмосферах, то абсолютное давление обозначается как «ата», а избыточное — как «ати», например 9 ата,
8 ати.

Единицы измерения производительности по газу


Производительность компрессоров измеряется как объем сжимаемого газа за единицу времени.
Основная применяемая единица — метр кубический в минуту (куб.м./мин). Используемые единицы — л/мин. (1 л/мин=0,001 куб.м/мин), куб.м./час (1 куб.м./час=1/60 куб.м/мин), л/с (1 л/с=60л/мин=0,06куб.м./мин). Производительность приводят, как правило, либо для условий (давление и температура газа) всасывания, либо для нормальных условий (давление 1 атм, температура 20 гр. C). В последнем случае перед единицей ставят букву «н» (например, 5нкуб.м/мин). В англоязычных странах в качестве единицы производительности используют кубический фут в минуту (cubic foot per minute или CFM).1CFM=28,3168 л/мин=0,02832 куб.м/мин. 1 куб.м./мин=35,314 CFM.

Информация на других сайтах


Convert-me.

Com Интерактивный калькулятор для перевода физических величин.


Перевод единиц давления — Днепропетровск

Единицы измерения давления. Таблица перевода единиц измерения давления. Единицы давления. Единицы вакуума.Па; МПа; бар; атм; мм рт.ст. = торр = тор; мм в.ст.; м в.ст., кг/см2; кгс/см2; psf; psi; дюймы рт.ст.; дюймы в.ст…





Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Алфавиты, номиналы, единицы / / Перевод единиц измерения величин. Перевод единиц измерения физических величин. Таблицы перевода единиц величин. Перевод химических и технических единиц измерения величин. Величины измерения. Таблицы соответствия величин.
/ / Перевод единиц измерения Давления и вакуума. Единицы давления. Единицы вакуума.  / / Единицы измерения давления. Таблица перевода единиц измерения давления. Единицы давления. Единицы вакуума.Па; МПа; бар; атм; мм рт.ст. = торр = тор; мм в.ст.; м в.ст., кг/см2; кгс/см2; psf; psi; дюймы рт.ст.; дюймы в.ст…

Поделиться:

Перевод единиц давления. Единицы величин давления и их соотношение. Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст. = торр = тор; мм в.ст.; м в.ст., кг/см

2; кгс/см2; psf; psi; дюймы рт.ст.; дюймы в.ст.               Версия для печати.
  • Единица измерения давления в СИ- паскаль (русское обозначение: Па; международное: Pa) = Н/м2
  • Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт. ст.; дюймы в.ст. ниже
  • Обратите внимание, тут 2 таблицы и список. Вот еще полезная ссылка: Плотность воды в зависимости от температуры (и другие параметры)
Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст. Соотношение единиц измерения давления.
Для того, чтобы перевести давление в единицах: В единицы:
Па (Н/м2) МПа bar atmosphere мм рт. ст. мм в.ст. м в.ст.
кгс/см2
Следует умножить на:
Па (Н/м2) – паскаль, единица давления СИ 1 1*10-6 10-5 9.87*10-6 0.0075 0.1 10-4 1.02*10-5
МПа, мегапаскаль 1*106 1 10 9.87 7.5*103 105 102 10.2
бар 105
10-1 1 0. 987 750 1.0197*104 10.197 1.0197
атм, атмосфера 1.01*105 1.01* 10-1 1.013 1 759.9 10332 10.332 1.03
мм рт. ст., мм ртутного столба 133.3 133.3*10-6 1.33*10-3 1.32*10-3 1 13.3 0.013 1.36*10-3
мм в.ст., мм водяного столба 10 10-5 0.000097 9.87*10-5 0.075 1 0. 001 1.02*10-4
м в.ст., метр водяного столба 104 10-2 0.097 9.87*10-2 75 1000 1 0.102
кгс/см2 , килограмм-сила на квадратный сантиметр 9.8*104 9.8*10-2 0.98
0.97
735 10000 10 1
фунтов на кв. фут / pound square feet (psf) 47.8 4.78*10-5 4.78*10-4 4.72*10-4 0.36 4.78 4.78 10-3 4. 88*10-4
фунтов на кв. дюйм / pound square inches (psi) 6894.76 6.89476*10-3 0.069 0.068 51.7 689.7 0.690 0.07
Дюймов рт.ст. / inches Hg 3377 3.377*10-3 0.0338 0.033 25.33 337.7 0.337 0.034
Дюймов в.ст. / inches H2O 248.8 2.488*10-2 2.49*10-3 2.46*10-3 1.87 24.88 0.0249 0.0025
Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст.
Для того, чтобы перевести давление в единицах: В единицы:
фунтов на кв. фут / pound square feet (psf) фунтов на кв. дюйм / pound square inches (psi) Дюймов рт.ст. / inches Hg Дюймов в.ст. / inches H2O
Следует умножить на:
Па (Н/м2) – единица давления СИ 0. 021 1.450326*10-4 2.96*10-4 4.02*10-3
МПа 2.1*104 1.450326*102 2.96*102 4.02*103
бар 2090 14.50 29.61 402
атм 2117.5 14.69 29.92 407
мм рт. ст. 2.79 0.019 0.039 0.54
мм в.ст. 0.209 1.45*10-3 2.96*10-3 0. 04
м в.ст. 209 1.45 2.96 40.2
кгс/см2 2049 14.21 29.03 394
фунтов на кв. фут / pound square feet (psf) 1 0.0069 0.014 0.19
фунтов на кв. дюйм / pound square inches (psi) 144 1 2.04 27.7
Дюймов рт.ст. / inches Hg 70.6 0.49 1 13.57
Дюймов в.ст. / inches H2O 5. 2 0.036 0.074 1

Подробный список единиц давления, один паскаль это:
  • 1 Па (Н/м2) = 0.0000102 Атмосфера “метрическая” / Atmosphere (metric)
  • 1 Па (Н/м2) = 0.0000099 Атмосфера стандартная Atmosphere (standard) = Standard atmosphere
  • 1 Па (Н/м2) = 0.00001 Бар / Bar
  • 1 Па (Н/м2) = 10 Барад / Barad
  • 1 Па (Н/м2) = 0.0007501 Сантиметров рт. ст. (0 °C)
  • 1 Па (Н/м2) = 0.0101974 Сантиметров во. ст. (4 °C)
  • 1 Па (Н/м2) = 10 Дин/квадратный сантиметр
  • 1 Па (Н/м2) = 0.0003346 Футов водяного столба / Foot of water (4 °C)
  • 1 Па (Н/м2) = 10-9 Гигапаскалей
  • 1 Па (Н/м2) = 0.01 Гектопаскалей
  • 1 Па (Н/м2) = 0. 0002953 Дюмов рт.ст. / Inch of mercury (0 °C)
  • 1 Па (Н/м2) = 0.0002961 Дюймов рт. ст. / Inch of mercury (15.56 °C)
  • 1 Па (Н/м2) = 0.0040186 Дюмов в.ст. / Inch of water (15.56 °C)
  • 1 Па (Н/м2) = 0.0040147 Дюмов в.ст. / Inch of water (4 °C)
  • 1 Па (Н/м2) = 0.0000102 кгс/см2 / Kilogram force/centimetre2
  • 1 Па (Н/м2) = 0.0010197 кгс/дм2 / Kilogram force/decimetre2
  • 1 Па (Н/м2) = 0.101972 кгс/м2 / Kilogram force/meter2
  • 1 Па (Н/м2) = 10-7 кгс/мм2 / Kilogram force/millimeter2
  • 1 Па (Н/м2) = 10-3 кПа
  • 1 Па (Н/м2) = 10-7 Килофунтов силы/ квадратный дюйм / Kilopound force/square inch
  • 1 Па (Н/м2) = 10-6 МПа
  • 1 Па (Н/м2) = 0. 000102 Метров в.ст. / Meter of water (4 °C)
  • 1 Па (Н/м2) = 10 Микробар / Microbar (barye, barrie)
  • 1 Па (Н/м2) = 7.50062 Микронов рт.ст. / Micron of mercury (millitorr)
  • 1 Па (Н/м2) = 0.01 Милибар / Millibar
  • 1 Па (Н/м2) = 0.0075006 Миллиметров рт.ст / Millimeter of mercury (0 °C)
  • 1 Па (Н/м2) = 0.10207 Миллиметров в.ст. / Millimeter of water (15.56 °C)
  • 1 Па (Н/м2) = 0.10197 Миллиметров в.ст. / Millimeter of water (4 °C)
  • 1 Па (Н/м2) =7.5006 Миллиторр / Millitorr
  • 1 Па (Н/м2) = 1Н/м2/ Newton/square meter
  • 1 Па (Н/м2) = 32.1507 Повседневных унций / кв. дюйм / Ounce force (avdp)/square inch
  • 1 Па (Н/м2) = 0.0208854 Фунтов силы на кв. фут / Pound force/square foot
  • 1 Па (Н/м2) = 0.000145 Фунтов силы на кв. дюйм / Pound force/square inch
  • 1 Па (Н/м2) = 0.671969 Паундалов на кв. фут / Poundal/square foot
  • 1 Па (Н/м2) = 0.0046665 Паундалов на кв. дюйм / Poundal/square inch
  • 1 Па (Н/м2) = 0.0000093 Длинных тонн на кв. фут / Ton (long)/foot2
  • 1 Па (Н/м2) = 10-7 Длинных тонн на кв. дюйм / Ton (long)/inch2
  • 1 Па (Н/м2) = 0.0000104 Коротких тонн на кв. фут / Ton (short)/foot2
  • 1 Па (Н/м2) = 10-7 Тонн на кв. дюйм / Ton/inch2
  • 1 Па (Н/м2) = 0.0075006 Торр / Torr
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Типы давления: абсолютное давление, избыточное давление, дифференциальное давление

Наравне с температурой давление является одним из наиболее важных параметров, описывающих физическое состояние среды. Давление определяется как сила (FN), постоянно действующая на заданную площадь поверхности (A). Типы давления отличаются друг от друга только по отношению к выбранному эталонному давлению.

Абсолютное давление

Наиболее приемлемым эталонным давлением является нулевое, которое существует в безвоздушном космическом пространстве. Любое давление относительно данного известно как абсолютное давление. Абсолютное давление обозначается как “ abs”, что является сокращением от латинского слова “absolutus”, означающего отдельный, независимый.

Атмосферное давление

Наверное наиболее важным типом давления для жизни на земле является атмосферное давление, pamb (amb = ambiens = окружающий). Это давление образовано массой атмосферы, окружающей землю на высоте примерно до 500 км. До этой высоты, на которой абсолютное давление pabs = 0, его величина постоянно уменьшается. Тем не менее, атмосферное давление подвержено погодным колебаниям, что хорошо нам известно из ежедневного прогноза погоды. На уровне моря pamb в среднем составляет 1013,25 гектопаскаля (ГПа), что соответствует 1013,25 миллибара (мбар). Благодаря “циклонам” и “антициклонам” атмосферное давление может колебаться в пределах, примерно, 5 %.

Дифференциальное давление

Разница между двумя величинами давления p1 и p2 известна как перепад давления Δp = p1 – p2. В случаях, когда разница между двумя значениями представляет собой измеренное значение переменной процесса, говорят о дифференциальном давлении p1,2.

Избыточное (манометрическое) давление

К наиболее часто встречающемуся типу измеряемого давления на технологических объектах относится перепад атмосферного давления, Pe (e = excedens = превышение). Оно представляет собой разницу между абсолютным давлением Pabs и относительным (абсолютным) атмосферным давлением (pe = pabs – pamb), более известное как избыточное или манометрическое давление.

Понятие положительного избыточного давления используют, когда абсолютное давление превышает атмосферное. В противном случае говорят об отрицательном избыточном давлении.

Сокращения в формулах “abs”, “amb” и “e” однозначно указывают на тип измеряемого давления. Эти сокращения относятся в формулах к букве Р, но не к единицам измерения.


Неважно какое давление – абсолютное, избыточное или дифференциальное. С помощью WIKA вы подберете необходимый измерительный прибор для любого типа давления:

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Читаем показатели артериального давления

Единственный способ узнать, есть ли у вас высокое или низкое артериальное давление — это измерить свое артериальное давление. Понимание ваших результатов является ключом к контролю вашего артериального давления.

  • Систолическое артериальное давление (Первое или верхнее число) — максимальное давление в артериях в момент, когда сердце сжимается и выталкивает кровь в артерии.
  • Диастолическое артериальное давление (Второе или нижнее число) — показывает давление в артериях в момент расслабления сердечной мышцы, оно отражает сопротивление периферических сосудов.

Какое число важнее?

Обычно больше внимания уделяется систолическому артериальному давлению (первое число) как главному фактору риска сердечно-сосудистых заболеваний для людей старше 50 лет. У большинства людей систолическое артериальное давление неуклонно повышается с возрастом из-за потери эластичности крупных артерий, увеличения частоты сердечных сокращений и развития сосудистых заболеваний.

Тем не менее, повышенное систолическое или повышенное значение диастолического артериального давления может использоваться для постановки диагноза высокого артериального давления. Риск смерти от ишемической болезни сердца и инсульта удваивается с увеличением систолического давления на 20 мм рт. ст. или диастолического на 10 мм рт. ст. среди людей в возрасте от 40 до 89 лет.

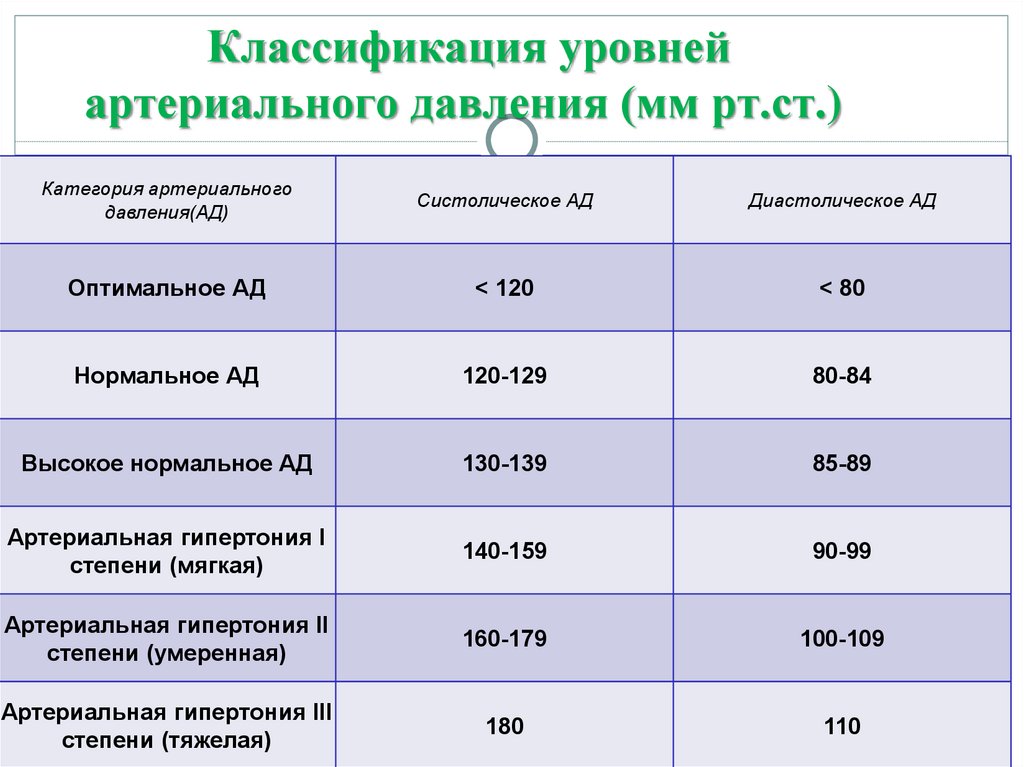

Диапазоны артериального давления

У нас в стране придерживаются норм Европейского общества по изучению гипертензии, также есть рекомендации Министерства здравоохранения Российской Федерации от 2020, которые установили следующие диапазоны цифр:

  • Нормальное – АД-систолическое менее АД 120-129 мм. рт.ст., диастолическое АД менее 80-85 мм.рт.ст.
  • Высоко нормальное – систолическое АД 130-139 мм.рт.ст., диастолическое АД 85-89 мм.рт.ст.
  • 1 степень – 140-159/90-99 мм.рт.ст.
  • 2 степень – 160-179/100-109 мм.рт.ст.
  • 3 степень – более 180/110 мм.рт.ст.

Примечание: Диагноз должен быть подтвержден врачом. Гипертония – это заболевание или диагноз, а гипертензия – сам факт повышения давления. Врач также может оценить любые необычно низкие показатели артериального давления и связанные с ним симптомы.

Нормальное давление

  • Оптимальное АД — САД менее 120 мм.рт. ст. и/или ДАД менее 80 мм рт. ст.
  • Нормальное АД — давление в диапазоне САД 120–129 мм рт. ст. и/или ДАД 80–84 мм рт. ст.

Если ваши результаты попадают в эту категорию, придерживайтесь полезных для сердца привычек, таких как сбалансированная диета и регулярные упражнения.

Повышенное давление

Повышенное артериальное давление — это когда показания постоянно находятся в диапазоне выше 140 мм. рт.ст для систолического и для  диастолического более  90 мм рт. ст. Необходимо  принять меры для контроля этого состояния.

Гипертония 1 степени

1 степени гипертонии — это когда артериальное давление постоянно колеблется систолическое в пределах 140–159 и/или диастолическое выше 90–99 мм рт. Ст. На этой стадии высокого кровяного давления врачи могут порекомендовать изменить образ жизни и могут рассмотреть возможность приема лекарств от кровяного давления. Дальнейшие действия зависят от вашего риска атеросклеротических сердечно-сосудистых заболеваний (ССЗС), таких как сердечный приступ или инсульт и факторов риска.

Гипертония 2 и 3 степени

2 степень гипертонии — это когда артериальное давление постоянно находится на уровне 160/100 мм.рт.ст. или выше. На этих стадиях высокого кровяного давления врачи могут назначить комбинацию лекарств от кровяного давления и порекомендовать незамедлительно изменить образ жизни.

Гипертонический криз

Эта стадия высокого кровяного давления требует медицинской помощи. Если ваши показания артериального давления внезапно превысят 180/120 мм рт. ст., подождите пять минут, а затем снова проверьте артериальное давление. Если ваши показатели по-прежнему необычно высоки, немедленно обратитесь к врачу. Возможно, у вас гипертонический криз.

Если ваше кровяное давление выше 180/120 мм рт. ст. и вы испытываете признаки возможного поражения органов, такие как боль в груди, одышка, боль в спине, онемение / слабость, изменение зрения или затрудненная речь, не ждите, снижения давления. Позвоните 103

Симптомы пониженного давления

Большинство врачей считают хроническое низкое артериальное давление опасным только в том случае, если оно вызывает заметные признаки и симптомы, такие как:

  • Головокружение
  • Тошнота
  • Обморок
  • Обезвоживание и необычная жажда
  • Нехватка концентрации
  • Затуманенное зрение
  • Холодная, липкая, бледная кожа
  • Учащенное дыхание
  • Усталость
  • Депрессия

Единичное отклонение показателей давления от нормы не является поводом для беспокойства, если только вы не испытываете каких-либо других симптомов.

Почему артериальное давление измеряется в мм рт. ст.

Аббревиатура мм рт. ст. означает миллиметры ртутного столба. Ртуть использовалась в первых точных манометрах, и единица измерения до сих пор используется в медицине как стандартная единица измерения давления.

Категории артериального давления – что означают ваши показатели?

Таблица артериального давления поможет вам понять, находятся ли ваши показатели на нормальном и здоровом уровне или вам необходимо предпринять меры для улучшения ваших результатов. Нормальное кровяное давление у женщин и мужчин любого возраста составляет 120/80 мм рт. ст.!

Кровяное давление – это давление потока крови на стенки артерий. При измерении артериального давления учитываются две величины:

  • верхнее или систолическое артериальное давление, характеризующее давление во время сокращения сердца в момент, когда кровь выталкивается в артерии,
  • нижнее или диастолическое давление – давление в момент расслабления сердца и подготовки к следующему циклу.

Чтобы получить правильный результат измерения артериального давления, вашему врачу следует оценить результаты на основании двух или более измерений, полученных во время разных визитов к врачу.

В таблице рассматриваются здоровые и нездоровые результаты артериального давления и их значение. Если ваши показатели систолического и диастолического давления попадают в две разные категории, то правильной является более высокая категория. Например, если ваше давление составляет 125/85 мм рт. ст., то у вас гипертония 1 степени.

*У детей и подростков диапазон может быть меньше. Обратитесь к детскому врачу, если вам кажется, что у вашего ребенка высокое артериальное давление.

Эти рекомендации применимы лишь в том случае, если повышенное артериальное давление является вашим единственным заболеванием. Если у вас также имеются сердечные заболевания, диабет, хроническая болезнь почек или другие болезни, вам может потребоваться более активное лечение повышенного давления.

Если у вас нормальное артериальное давление, то, поддерживая здоровый образ жизни, вы можете предотвратить или замедлить возникновение повышенного артериального давления или других заболеваний.

Как снизить давление?

Если ваше артериальное давление не в норме, тогда здоровый образ жизни, зачастую вместе с медикаментами, может помочь контролировать его и снизить риск осложнений, угрожающих жизни. Клинические исследования показали, что перечисленные изменения образа жизни со временем могут существенно понизить артериальное давление:

  1. регулярная физическая активность;
  2. умеренное употребление алкоголя;
  3. прекращение курения;
  4. снижение потребления соли;
  5. большое количество овощей и фруктов в рационе;
  6. диета с низким содержанием жиров и другие диеты;
  7. снижение лишнего веса.
Для чего нужно измерять давление дома?
  1. Помогает диагностировать высокое кровяное давление быстрее, чем в случаях, когда измерение давления производится нерегулярно и только в медицинских учреждениях. Измерение артериального давления на дому особенно важно, если у вас повышенное давление или другие заболевания, которые могут вызвать повешенное давление, например, сахарный диабет или проблемы с почками.
  2. Помогает оценить план лечения. Единственный способ узнать, эффективны ли изменения образа жизни или принимаемые медикаменты – регулярно измерять артериальное давление. Мониторинг артериального давления дома может помочь вашему врачу принять решение о лечении, например, путем корректировки дозы или изменения медикаментов.
  3. Помогает укрепить чувство ответственности за ваше здоровье. Вы будете еще более мотивированы контролировать свое артериальное давление, если вы измените образ жизни, улучшите свое питание, будете физически активны и будете правильно принимать медикаменты.
  4. Помогает снизить расходы на лечение и уменьшить количество визитов к врачу.
  5. Вы можете проверить, отличается ли ваше артериальное давление дома и во время визита к врачу. У некоторых людей во время посещения врача повышается давление из-за беспокойства, у других наоборот – нормальное давление в кабинете врача, но повышенное давление в других местах (маскированная гипертензия). Мониторинг артериального давления дома может помочь определить, действительно ли у вас высокое давление.
Как измерять артериальное давление самому себе?
  1. Давление лучше всего измерять с утра и, желательно, в одно и то же время.
  2. Перед измерением давления важно примерно 5-10 минут спокойно посидеть у того стола, где вы будете измерять давление. Следует учитывать, что стресс, холод, занятия спортом, принятие пищи, кофеин, курение или отдельные медикаменты повышают кровяное давление, поэтому следует избегать перечисленных факторов по крайней мере за полчаса до измерения давления.
  3. Руку следует держать на уровне сердца на столе, ладонью вверх. Сядьте, поставив обе ноги на пол так, чтобы вам было удобно и вы могли полностью расслабиться.
  4. Поместите манжету прибора на голую руку, примерно на 2,5 см выше локтевого сустава. При использовании автоматического устройства измерения производятся на левой руке.При выборе автоматического тонометра предпочтение следует отдавать устройству с манжетой на плечо, так как такие устройства более точные, чем те, манжета которых одевается на предплечье.
  5. Во время измерения давления следует сидеть спокойно, нельзя разговаривать.
  6. Если артериальное давление повышено, необходимо измерить его еще раз, но не раньше, чем через 5-10 минут после первого измерения, так как в течение этого времени артерии буду еще немного сжаты и результат будет неправильным.

СОВЕТ!

Рекомендуется записывать показания давления в раздел «Показания» после каждого измерения, чтобы вы и ваш врач могли лучше оценить изменения результатов в ходе времени.



Единицы давления — Обозначения измерения

БАР, единица давления, обозначение В, размерность см. Единицы измерения.  [c.179]

Давление в котлах измеряют, чтобы обеспечить надежность, безопасность и экономичность их работы. В Международной системе единиц (СИ) за единицу давления принят паскаль (Па), равный давлению равномерно распределенной силы в 1 Н на площадь в 1 м. Так как находящиеся в эксплуатации приборы для измерения давления имеют шкалы, обозначенные внесистемными единицами, допускается применение следующих единиц давления килограмм-сила на квадратный сантиметр (или метр), миллиметры водяного и ртутного столба, бар, физическая и техническая атмосферы (кгс/см , кгс/м, мм вод. ст., мм рт. ст., бар, атм и ат).  [c.30]


При проверке правильности применения наименований и обозначений физических величин и их единиц следует руководствоваться ГОСТ 8.417—81 ГСИ. Единицы физических величин , в котором узаконены единицы 81, а также единицы физических величин, допускаемые к применению наравне с единицами 51. Более полный перечень единиц Международной системы по разделам физики, а также порядок внедрения и применения их в СССР представлены в РД 50-160-79. Порядок внедрения и применения в СССР совокупности единиц физических величин в области ионизирующих излучений определяет РД 50-454-84, порядок перехода на Международную систему единиц в областях измерения силы, давления и теплофизических измерений устанавливает МИ 221 -80.  [c.38]

Условимся здесь и в дальнейшем для обозначения размерности применять квадратные скобки. Тогда, например, [/)] —размерность давления. Для обозначения единицы измерения будем применять круглые скобки с индексом, указывающим систему единиц. Так, (/>)ф — единица измерения давления в физической системе единиц. Размерность физической величины не зависит от выбора системы единиц измерения, каковых для измерения одной и той же физической величины можно предложить как угодно много. Так, для измерения расстояния между двумя точками (имеющего размерность длины Z.) существуют различные единицы ангстрем, микрон, миллиметр, метр, километр, световой год, вершок, дюйм, фут, ярд, миля и т. д.  [c.12]

До начала изменения зазора при = О, т. е. при s = Зц(Т = Гц), сомножители, стоящие в квадратных скобках формул (15), (16), (18), обращаются в нуль и h = h, = 0. После истечения достаточного промежутка времени с начала изменения зазора, т. е. при достаточно большой разности (s — %), сомножители в квадратных скобках стремятся к единице (рис. 1), а зависимость величин давления времени запаздывания Т, и погрешности As от начального зазора Sh (от начального значения Т ) ослабляется. Условно примем, что эти сомножители, обозначенные на рис. 1 соответственно Fi и F , характеризуют апериодический переходный процесс, в течение которого динамические величины давления, времени запаздывания и погрешности измерения наиболее существенно зависят от начального зазора.  [c.124]

Давление — Единицы измерения и меры 4, 4 Движение — Обозначения 157  [c.1113]

Обозначенное греческой буквой V отношение называют кинематической вязкостью как видно, кинематическая вязкость в обеих системах имеет одинаковую единицу измерения, а следовательно, и одинаковое численное значение (табл. 6 и 7). Необходимо при этом иметь в виду, что абсолютная вязкость практически почти не зависит от давления, и ее значения, приведенные в табл. 6, можно относить к любым давлениям. Кинематическая же вязкость сжимаемых жидкостей (газов) существенно зависит от давления и для других его значений, чем то, которое указано в табл. 6, должна быть вычислена по формуле (76), для которой т] берется из табл. 6, а р определяется по формуле (10).  [c.52]


В проведенных далее формулах приняты следующие обозначения и единицы измерения р — внутреннее давление в трубопроводе, кПа Р — осевая спла, кН М — изгибающий момент, кН-м Л1 —крутящий мо-  [c.359]

Диск зажимался в специальной раме, которая не допускала непосредственного измерения силы F. Отношение этого давления к напряжениям определялось из результатов наблюдений путем вычисления суммы напряжений Q (применяя обозначения последнего параграфа) по диаметру, перпендикулярному линии действия силы. Этим способом сила F выражалась в функции взятого за эталон напряжения зто напряжение соответствовало отставанию, вызывающему чувствительную окраску. При принятой единице длины 2,54 см, F оказывалось равным 10,84 выбранных единиц. -Нзохоог ы  [c.353]

Из определения давления как силы, приходящейся на единицу поверхности, вытекает, что единицей измерения давления должна служить величина кГ м (иное обозначение кгс/м ), так как в системе мер метр-килограмм-сила-секунда (МКГСС), широко известной под названием технической системы мер, за единицу измерения силы принимается килограмм-сила (обозначается кгс или кГ), а за единицу измерения длины—метр (м) (ГОСТ-7664-55). Этой единицей 1измерения давления (особого названия она не имеет) следует пользоваться в расчетах, однако измерять ею давление не всегда удобно, так как она очень мала, и измеренные при ее помощи величины имели бы очень большие числовые значения.  [c.18]

Для измерения давления в теплотехнике чаще пользуются единицей, которая в 10 000 раз больше это единица измерения кГ1см кгс см ) называется она технической атмосферой или просто атмосферой и обозначается ат. При измерении абсолютного давления к этому обозначению прибавляется еще буква а, получается обозначение ата при измерении избыточного давления прибавляют букву и, получается ати.  [c.18]

Условное обозначение 14 следует применять в дополнение к условным знакам трубопроводов ГУГК, указывая давленне в атмосферах (например, Г—5) и границы изменения диаметра трубопровода. Диаметры трубопроводов следует указывать в миллиметрах без указания единицы измерения или в дюймах с указанием единицы измерения.  [c.1788]


Единицы измерения, применяемые в компрессорном оборудовании.



Решив купить компрессор, Вы сталкиваетесь с такими единицами измерения, как: кгс/см2, кПа, МПа, бар, л/мин, м3/мин, м3/час  и так далее. Если Вы не занимались до этого момента покупкой компрессора с первого раза разобраться в этом достаточно сложно. Специалисты компании КОМИР предлагают ознакомиться с единицами измерений, используемые в компрессорной технике, и их отношениями друг с другом.

В нашей стране используется система измерения СИ (SI). Давление в ней обозначается как Паскаль, Па (Pa), один Па (1 Pa) равен 1Н/м2. Паскаль имеет две производные: кПа и МПа:
1 МПа=1 000 000 Па,
1 кПа=1 000 Па.
В разных промышленных отраслях используются свои единицы измерения:
– мм.рт. ст. или Торр – миллиметр ртутного столба,
– атм – физическая атмосфера,
– 1 ат.= 1 кгс/см2 – техническая атмосфера.
В странах с Англоговорящим населением используют единицу – фунт на квадратный дюйм, т.е. PSI.

Ниже в таблице приведены соотношения разных единиц измерения друг с другом.

  Единицы измерения МПа бар мм.рт.ст Атм. кгс/см2 PSI
1 МПа 1 10 7500,7 9,8692 10,197 145,04
1 бар 0,1 1 750,07 0,98692 1,0197 14,504
1 мм.рт.ст 1,3332*10-4 1,333*10-3 1 1,316*10-3 1,359*10-3 0,01934
1 атм 0,10133 1,0133 760 1 1,0333 14,696
1 кгс/см2 0,98066 0,98066 735,6 0,96784 1 14,223
1 PSI (фунд на кв. дюйм) 6,8946*10-3 0,068946 51,175 0,068045 0,070307 1

Давление в компрессорном оборудовании имеет два значения: абсолютное давление или избыточное давление. Абсолютное давление – это давление с учетом давления атмосферы Земли. Избыточное давление – это давление без учета давления Земли. Иначе избыточное давление еще называют рабочим или давлением по манометру – то значение давления, которое показывает стрелочный манометр. несложно заметить, что рабочее давление всегда ниже атмосферного на одну единицу. Это важно знать при заказе компрессора, чтобы правильно подобрать нужный компрессор по максимальному рабочему давлению. Рабочее давление может находиться в диапазоне 8-15 бар. Однако существуют компрессоры и в 40 бар их называют компрессоры высокого давления. О них мы напишем позже.

Промышленный компрессор вне зависимости от своего типа: винтовой, центробежный или поршневой имеет такой основной параметр, как производительность. Под ним подразумевается объем сжатого воздуха произведенный за определенный период времени.

Упрощенно производительность компрессора – это количество сжатого воздуха на выходе компрессора, приведенное (пересчитанное) к условиям на всасе компрессора. Т.е. это не объем сжатого воздуха на выходе компрессора с каким-то избыточным давлением, это количество пропущенного через компрессор воздуха с атмосферным давлением.

Простой пример для понимания:

При производительности компрессора 10м3/мин и избыточном (рабочем) давлении 8 бар на выходе компрессора будет 1,25 м3/мин сжатого воздуха до давления 8 бар (10 м3/мин : 8 = 1,25 м3/мин).

Как правило, данный объем измеряют следующей величиной: метр кубический в минуту (м3/мин). Иногда встречаются и другие единицы измерения: метр кубический час (м3/час), литров в минуту (л/мин), литров в секунду (л/с).

  Единицы измерения м3/мин
1 л/мин 0,001
1 м3/час 1/60
л/с 0,06

Стоит отметить, что в Англоговорящих странах для указания производительности компрессора используется единица измерения, под названием – кубический фут в минуту (CFM). Один кубический фут в минуту равен 0,02832 м3/мин.

Сжатый воздух на выходе компрессора в своем составе содержит различные примеси: пары воды, механические частицы и пары масла.  Для его очистки до требуемых параметров используются фильтры сжатого воздуха, осушители сжатого воздуха. Уровень загрязненности сжатого воздуха регламентируется следующими нормативными актами: ГОСТ 17433-80, ГОСТ 24484-80, или по ISO 8573.1.



Надеюсь, у нас получилось, рассказать  про единицы измерения, применяемые в компрессорном оборудовании, если у Вас остались вопросы позвоните нам по телефону: +7 843 272-13-24.

Фланцы Общие – номинальное давление-температура ASTM и ASME

Фланцы из кованой стали ASME B16.5 изготавливаются в семи основных классах давления:

150

300

400

600

900

1500

2500

Понятие фланца нравится внятно. Фланец класса 300 может выдерживать большее давление, чем фланец класса 150, потому что фланец класса 300 изготовлен из большего количества металла и может выдерживать большее давление.Однако существует ряд факторов, которые могут повлиять на устойчивость фланца к давлению.

Обозначение номинального давления

Номинальное давление для фланцев будет дано в классах.

Класс, за которым следует безразмерное число, обозначает следующие номинальные значения давления и температуры: Класс 150 300 400 600 900 1500 2500.

Для обозначения класса давления используются разные названия. Например: 150 фунтов, 150 фунтов, 150 # или класс 150 – все средства одинаковы.

Но есть только одно правильное обозначение, и это класс давления, согласно ASME B16.5 номинальное давление является безразмерным числом.

Пример номинального давления

Фланцы выдерживают разное давление при разных температурах. При повышении температуры номинальное давление фланца уменьшается. Например, фланец класса 150 рассчитан на давление примерно 270 фунтов на квадратный дюйм в условиях окружающей среды, 180 фунтов на квадратный дюйм при примерно 400 ° F, 150 фунтов на квадратный дюйм при примерно 600 ° F и 75 фунтов на квадратный дюйм при примерно 800 ° F.
Другими словами, когда давление падает, температура повышается и наоборот. Дополнительным фактором является то, что фланцы могут быть изготовлены из различных материалов, таких как нержавеющая сталь, чугун и высокопрочный чугун, углеродистая сталь и т. Д. Каждый материал имеет разное номинальное давление.

Ниже пример фланца NPS 12 с несколькими классами давления. Как видите, внутренний диаметр и диаметр выступа у всех одинаковые; но внешний диаметр, окружность болта и диаметр болтовых отверстий становятся больше с каждым более высоким классом давления.

Количество и диаметр (мм) отверстий под болты:

Класс 150: 12 x 25,4

Класс 300: 16 x 28,6

Класс 400: 16 x 34,9

Класс 600: 20 x 34,9

Класс 900: 20 x 38,1

Класс 1500: 16 x 54

Класс 2500: 12 x 73

Номинальное давление-температура – Пример

Номинальное давление-температура – это максимально допустимое рабочее избыточное давление в барах при температуре в градусах Цельсия.Для промежуточных температур допускается линейная интерполяция. Интерполяция между обозначениями классов не допускается.

Номинальные значения «давление-температура» относятся к фланцевым соединениям, которые соответствуют ограничениям на болтовые соединения и прокладки, изготовленные в соответствии с надлежащей практикой центровки и сборки. Ответственность за использование этих характеристик для фланцевых соединений, не соответствующих этим ограничениям, лежит на пользователе.

Температура, показанная для соответствующего номинального давления, является температурой находящейся под давлением оболочки компонента.Обычно эта температура такая же, как и у содержащейся в ней жидкости. Использование номинального давления, соответствующего температуре, отличной от температуры содержащейся в жидкости жидкости, является обязанностью пользователя в соответствии с требованиями применимых норм и правил. Для любой температуры ниже -29 ° C номинальное значение не должно превышать номинальное значение, указанное для -29 ° C.

В качестве примера ниже вы найдете две таблицы с группами материалов ASTM и две другие таблицы с номинальными значениями давления и температуры фланцев для этих материалов ASTM ASME B16.5.

ASTM Группа 2-1.1 Материалы
Номинал
Обозначение
Поковки Отливки Плиты
C-Si A105 (1) A216
Gr.WCB (1)
A515
Группа 70 (1)
C Mn Si A350
гр. LF2 (1)
A516
Группа 70 (1), (2)
C Mn Si V A350
Gr.LF6 Класс 1 (3)
A537
Класс 1 (4)
3½Ni A350
гр. LF3

Примечания:

  • (1) При длительном воздействии температур выше 425 ° C карбидная фаза стали может превращаться в графит. Допустимо, но не рекомендуется для длительного использования при температуре выше 425 ° C.
  • (2) Не использовать при температуре выше 455 ° C.
  • (3) Не использовать при температуре выше 260 ° C.
  • (4) Не использовать при температуре выше 370 ° C.
ASTM Группа 2-2.3 Материалы
Номинал
Обозначение
Поковки Литой Плиты
16Cr 12Ni 2Mo A182
Gr.F316L
A240
Марка 316L
18Cr 13Ni 3Mo A182
Gr.F317L
18Cr 8Ni A182
Gr.F304L (1)
A240
Марка 304L (1)
Примечание:
  • (1) Не использовать при температуре выше 425 ° C.

Давление-температура для материалов группы 2-1.1 ASTM
Рабочее давление по классам, бар

Температура
-29 ° C
150 300 400 600 900 1500 2500
38 19.6 51,1 68,1 102,1 153,2 255,3 425,5
50 19,2 50,1 66,8 100,2 150,4 250,6 417,7
100 17,7 46,6 62,1 93,2 139,8 233 388,3
150 15.8 45,1 60,1 90,2 135,2 225,4 375,6
200 13,8 43,8 58,4 87,6 131,4 219 365
250 12,1 41,9 55,9 83,9 125,8 209,7 349,5
300 10.2 39,8 53,1 79,6 119,5 199,1 331,8
325 9,3 38,7 51,6 77,4 116,1 193,6 322,6
350 8,4 37,6 50,1 75,1 112,7 187,8 313
375 7.4 36,4 48,5 72,7 109,1 181,8 303,1
400 6,5 34,7 46,3 69,4 104,2 173,6 289,3
425 5,5 28,8 38,4 57,5 ​​ 86,3 143,8 239,7
450 4.6 23 30,7 46 69 115 191,7
475 3,7 17,4 23,2 34,9 52,3 87,2 145,3
500 2,8 11,8 15,7 23,5 35,3 58,8 97,9
538 1.4 5,9 7,9 11,8 17,7 29,5 49,2
Температура
° C
150 300 400 600 900 1500 2500

Давление-температура для материалов группы 2-2.3 ASTM
Рабочее давление по классам, бар

Температура
-29 ° C
150 300 400 600 900 1500 2500
38 15.9 41,4 55,2 82,7 124,1 206,8 344,7
50 15,3 40 53,4 80 120,1 200,1 333,5
100 13,3 34,8 46,4 69,6 104,4 173,9 289,9
150 12 31.4 41,9 62,8 94,2 157 261,6
200 11,2 29,2 38,9 58,3 87,5 145,8 243
250 10,5 27,5 36,6 54,9 82,4 137,3 228,9
300 10 26.1 34,8 52,1 78,2 130,3 217,2
325 9,3 25,5 34 51 76,4 127,4 212,3
350 8,4 25,1 33,4 50,1 75,2 125,4 208,9
375 7.4 24,8 33 49,5 74,3 123,8 206,3
400 6,5 24,3 32,4 48,6 72,9 121,5 202,5 ​​
425 5,5 23,9 31,8 47,7 71,6 119,3 198,8
450 4.6 23,4 31,2 46,8 70,2 117,1 195,1
Температура
° C
150 300 400 600 900 1500 2500

ПОЛНЫЙ СПИСОК МАТЕРИАЛОВ ASTM

Замечания автора…

150 фунтов – 150 фунтов – 150 # – Класс 150
  • LB является источником латинского слова libra (весы) и описывает римскую единицу массы, похожую на фунт.
    Полное выражение было librapondo, и «мы» изобрели такие акронимы, как:
    lb = один фунт, lbs = дополнительные фунты-фунты, # = Аббревиатура для фунта

Текст ниже взят из World Wide Words и авторских прав © Майкла Куиниона

  • Форма lb на самом деле является сокращением латинского слова libra, которое могло означать фунт, что само по себе является сокращенной формой полного выражения libra pondo, «вес фунта».Второе слово в этой фразе, кстати, – происхождение английского фунта.

Вы также знаете, что Весы являются астрологическим знаком, седьмым знаком зодиака. В классические времена это название давалось довольно скучному созвездию, в котором не было особо ярких звезд. Считалось, что это весы или весы, основное значение весов на латыни, поэтому часто сопровождается изображением пары весов.
Libra for a pound впервые встречается в английском языке в конце четырнадцатого века, почти в то же время, когда начало использоваться lb.Строго говоря, опять же, это был римский фунт в 12 унций, а не более современный из 16. И чтобы укрепить мою репутацию в плане тщательного описания, современные метрологи, ученые, изучающие единицы измерения, предпочли бы, чтобы мы не использовали фунты. вообще; в научной работе все единицы единичны.

Между прочим, еще одно сокращение от libra стало стандартным символом британского фунта в денежном смысле. В наше время это обычно пишется £, витиеватая форма буквы L, в которой пара перекрестных штрихов (в наши дни часто всего одна) была способом, которым средневековый писец отмечал аббревиатуру.Связь между двумя чувствами фунта, веса и денег, заключается в том, что тысячу лет назад в Англии денежный фунт был эквивалентен стоимости фунта серебра.

Чем отличаются фланцы классов 150, 300 и 600 – Trupply LLC

Мы часто получаем этот вопрос от клиентов, которые плохо знакомы с трубной отраслью. Фланцы для стальных труб классифицируются в соответствии со стандартом ASME B16.5. Номинальное давление фланца колеблется от 150 # до 2500 #.Термины «фунт», «класс» и «#» взаимозаменяемы для обозначения номинального давления фланца. Дело в том, что 150 фунтов не имеют отношения к 150 фунтам на квадратный дюйм, и поэтому 300 или 600 фунтов не соотносятся с номинальным давлением 300 или 600 фунтов на квадратный дюйм. Номинальное давление фланца зависит от материала (A105, нержавеющая сталь, никелевый сплав и т. Д.), Условий термообработки и «класса» давления. Здесь мы будем использовать термин «класс», чтобы НЕ путать его с «номинальным давлением». Итак, что такое фланец класса 150 или фланец класса 150 ASME B16.5, вопрос, который задают многие клиенты.

Сначала уточнить номинальное давление фланца стальной трубы. В таблице ниже приведены номинальные значения давления и температуры фланца из углеродистой стали A105.

Как видите, давление уменьшается с повышением температуры и не имеет реальной корреляции с «классом» давления.

Trupply сняла видео с использованием накладок на фланце, чтобы прояснить разницу между различными классами давления фланца. В видео в качестве примера используется 2-дюймовая прокладка на фланце. В таблице ниже показана разница между 2-дюймовым фланцем класса 150, класса 300 и класса 600.

Если у вас есть какие-либо вопросы о фланцах ANSI, фланцах ASME, стандартах фланцев или классификации давления, напишите нам по адресу [email protected] Мы верим в необходимость обучения наших клиентов, чтобы они могли принять осознанное решение о покупке. Вы можете посетить нашу страницу коллекции фланцев для стальных труб для удобных покупок в Интернете.

← Предыдущий пост Следующее сообщение →

  • Асиф Этешам

Разъяснение классов фланцев

30 сентября 2020 г.

Трубные фланцы часто классифицируются по классам или фунтам.обозначение, или даже просто как число, за которым следует октеторп (символ #), который является хэштегом для вас, миллениалы, и знаком фунта для всех остальных.

Эти термины взаимозаменяемы для описания номинального давления фланца. Чтобы еще больше запутать ситуацию, фланец на 600 фунтов не соответствует рейтингу 600 фунтов на квадратный дюйм. Так что все это значит?

[фланец 600 фунтов, фланец 600 #, фланец класса 600, фланец с номинальным давлением 600 фунтов]

Почему стандартное номинальное давление фланца имеет решающее значение

Представьте, что вы – монтажник, чья работа заключается в установке, сборке, изготовлении, сварке, ремонте и техническом обслуживании систем трубопроводов.А теперь представьте, что не было бы стандартизации для деталей, используемых в этих системах.

Один 8-дюймовый фланец определенного класса может иметь 4 отверстия под болты, а другой – 8 отверстий под болты. Трубопроводы и фланцы могут иметь разное номинальное давление, которое зависит от производителя. Без возможности стандартизировать фланцевое соединение эта и без того сложная задача станет намного более обременительной не только для вас, как монтажника, но также для системных инженеров и производителей клапанов, насосов и всего другого оборудования, которое подключено к системе. .

К счастью, Американское общество инженеров-механиков (ASME) разработало стандарт ASME B16.5, который определяет все, от номинального давления и температуры до размеров, болтов и материалов фланцев и трубопроводов.

Спецификация ASME B 16.5 охватывает фланцы от NPS ½ “до 24” и имеет обозначения классов: Класс 150, 300, 400, 600, 900, 1500 и 2500. Эти обозначения дают нам значения давления для различных материалов при различных температурах. При повышении температуры номинальное давление фланца уменьшается.В таблице ниже приведены номинальные значения давления для фланцев из углеродистой стали.

Таблица номинального давления фланца

(ASME B16.5)

Эти значения относятся к фланцу из углеродистой стали. Фланец из нержавеющей стали 316 будет иметь разные номинальные значения давления при этих температурах в зависимости от прочности этого материала.

Эти номинальные значения давления служат руководством не только для инженеров-технологов и специалистов по трубопроводам, но и для таких производителей насосов, как мы. Мы используем таблицы номинального давления, подобные приведенной выше, чтобы определить, какие фланцы требуются для каждой из наших конструкций.При выборе фланца для насоса необходимо учитывать температуру, соответствующие спецификации или стандарты, давление всасывания и нагнетания.

Примеры классов фланцев в Carver

GH серии

Например, при разработке насоса серии GH, нашего общего горизонтального насоса для всего, от судовых применений до перекачки химикатов и масел при низком давлении, мы использовали фланцы с номиналом 125/150 #. Мы выбрали этот класс фланцев, потому что эти насосы используются в обычных условиях для процессов, которые не имеют значительного давления всасывания или создают напор более нескольких сотен футов.

RS серии

С другой стороны, насос с большим напором – это многоступенчатый кольцевой насос серии RS. Для этой модели наши всасывающие фланцы могут быть 150 #, 300 # или 600 #, а наши напорные фланцы – 600 # или 900 #. Мы используем эти фланцы с более высокими номинальными характеристиками, потому что насосы RS предназначены для более высоких давлений и температур.

Одно из распространенных применений насоса RS – питательная вода котла, где температура может достигать 350 ° F. В этом случае воду необходимо поддерживать под высоким давлением, чтобы она оставалась в жидком состоянии, а не превращалась в пар.Фланцы с более высокими номинальными характеристиками необходимы для работы с этими комбинациями высоких температур и давлений.

Еще одним распространенным применением RS является обезвоживание шахт. Чтобы переместить жидкость с тысячи футов под землю обратно на поверхность земли, требуется большое давление. Для большего давления требуется фланец с более высоким номиналом. Это причина для выпускных фланцев 600 # и 900 #.

API Oh3

Некоторые спецификации и стандарты могут налагать требования к номинальным характеристикам фланцев.Например, 11-я редакция API 610 требует фланцев 300 #. По этой причине наш насос Maxum Series API Oh3 поставляется с минимальным количеством фланцев 300 # независимо от того, требуется ли давление в конкретном технологическом процессе этого класса фланца.

Заключение

Номинальное давление ASME B16.5 чрезвычайно полезно для монтажников, инженеров и всех, кто имеет дело с насосами. С ним поиск подходящей формы больше не будет большой проблемой.

С помощью этого краткого руководства вы должны знать основы номинальных характеристик фланцев и быть уверенными в том, что найдете то, что подходит для ваших нужд.

Обозначения давления – относительное давление, абсолютное давление, манометрическое давление, вакуум

к обзор – назад – вперед

В физике существуют различные выражения для физической величины «давление». использовал. Они должны быть здесь, чтобы заявить для лучшего понимания:

Абсолютное давление

Давление всегда связано с абсолютным нулем (абсолютный вакуум). А Индикация известного абсолютного давления – это давление окружающей среды.Это стандарт во всем мире с 101325 Па. Все физические уравнения о давлении для нормальной работы с данными об абсолютном давлении. Это также относится к формулам, представленным на эти страницы. Если необходимо различение, на это указывают ярлыки. «(отн.)» сделано для относительного давления и «(абс.)» для абсолютного давления.

Относительное давление

Здесь под давлением понимается текущее давление окружающей среды. По отношению к этому, мы говорим о высоком давлении, когда давление больше, чем давление окружающей среды или отрицательное давление (или вакуум), когда давление ниже окружающего давление.Это различие также подчеркивается ведущим знаком (например, -50 кПа = вакуум).

В системах APT вы найдете и то, и другое. Таким образом, испытательные давления всегда выражается как относительное давление. Принадлежности регулятора давления указаны автоматически до давления окружающей среды до требуемого испытательного давления в качестве перепад давления. Также индикатор давления всегда относительно давление внешней среды.

Для некоторых устройств (особенно, когда комбинированные устройства для верхнего и нижнего давление) испытательное давление измеряется датчиками абсолютного давления.Здесь, давление указано относительно абсолютного вакуума.

Известной системой измерения абсолютного давления является барометр. Он измеряет преобладающее в настоящее время атмосферное давление относительно абсолютного нуля (вакуум).

Следует также учитывать, что при атмосферном давлении оно может измениться из-за погодных условий. условия или ландшафт (горы, долины) по сравнению со стандартными Спецификация. Колебания погоды можно рассчитать с помощью только текущие измерения. При разнице в высоте “Барометрическая высота” формула “должна быть использована.

В чем разница между классом давления и классом толщины трубы? | McWane Ductile

Другие конструктивные особенности толщины стенки трубы:

В дополнение к установленной расчетной толщине стенки, были также приняты дополнительные соображения относительно толщины стенки, которые включали 0,05–0,09 дюйма (в зависимости от диаметра) допуск на литье и надбавка за обслуживание 0,08 дюйма. Допуск на литье учитывает любые незначительные отклонения толщины стенки во время изготовления.

Припуск на обслуживание был включен, чтобы помочь уменьшить любую незначительную коррозию, которая может иметь место в чугунных трубах. С введением полиэтиленовой оболочки этот «припуск на коррозию» больше не нужен, но он по-прежнему включен в общую конструкцию (как дополнительный коэффициент безопасности) .

Развитие трубы класса толщины «50»:

Промышленные эксперты знали, что конструкция более прочной трубы из высокопрочного чугуна с шаровидным графитом была чрезвычайно консервативной, и считали, что труба может производиться с более тонкими стенками.

Итак, в 1976 году критерии проектирования были пересмотрены, и испытания показали, что необходимо добавить «CL 0» к исходному обозначению класса толщины. Однако многие люди, участвовавшие в этом решении, сомневались, будет ли труба класса 0 принята конечными пользователями.

Таким образом, цифра «5» была добавлена ​​в начале обозначения класса, и появились обозначения CL50 – CL56, которые существуют до сих пор.

Вы, вероятно, думаете, что это здорово, но почему теперь есть еще одно соображение, касающееся использования системы рейтинга классов давления?

В 1991 году компании-члены DIPRA решили включить систему рейтингов давления по следующим двум причинам:

  1. Большинство других материалов в водопроводной / канализационной промышленности продавались на основе тех же номинальных значений давления, включая клапаны, фитинги и т. Д.
  2. Благодаря прочности ковкого чугуна производители поняли, что трубу можно сделать еще тоньше, сохранив при этом круглую форму. Это изменение позволило конструкторам и конечным пользователям добиться экономии средств по сравнению с обозначениями «Расчет толщины», при этом по-прежнему применяя трубы, которые отвечали потребностям их системы.

Теперь, когда у нас был небольшой урок истории, вы, вероятно, захотите перейти к сути обсуждения и узнать, как определить правильную толщину стенки для заданного сценария.

Чтобы понять, какой класс трубы следует указать, вы должны понимать, что труба из высокопрочного чугуна представляет собой гибкий трубопровод (в отличие от своих предшественников из чугуна). Поскольку это гибкий трубопровод, как и трубопроводы из ПВХ, HDPE и стальных труб, труба может деформироваться и принимать свою первоначальную форму, когда силы прикладываются к стенке трубы и снимаются с нее.

Два фактора, которые следует учитывать при выборе толщины стенки и, следовательно, соотношения давления или класса толщины для ваших конкретных потребностей:

  1. Внутреннее давление – Какое давление оказывает жидкость, протекающая по трубе? При определении внутреннего давления необходимо учитывать рабочее давление, испытательное давление, расход пламени и т. Д.Как только все будет определено, для определения вашего внутреннего давления следует использовать максимальное значение.
  2. Внешняя нагрузка – Включает засыпку, асфальт, дорожное движение и любые здания над поверхностью, которые могут увеличить нагрузку на трубу.

Труба из высокопрочного чугуна – единственный материал, который учитывает внешнюю нагрузку при определении толщины стенки, необходимой для трубы определенного диаметра. Все остальные просто полагаются на внутреннее давление жидкости.

Несмотря на то, что существует множество формул, которые помогут вам определить стенку трубы, необходимую для вашего проекта, McWane Ductile разработала инструмент, который поможет свести к минимуму усилия и облегчить разочарование – «Расчетный калькулятор толщины» как часть Pocket Engineer . Если вы не знакомы с McWane Pocket Engineer, вы можете скачать его здесь, на сайте MD Pocket Engineer. Этот инструмент имеет множество других полезных калькуляторов дизайна, а также доступ к технической информации.

Используя полиэтилен, вы можете легко ввести такие критерии проектирования, как диаметр трубы, максимальное внутреннее давление, глубину покрытия, нагрузку на колеса и вес почвы.

После ввода этой информации будут получены результаты, которые точно скажут вам, какая толщина трубы и соответствующий класс трубы требуются для вашего приложения.Результаты разбиты по пяти типам траншей, признанным DIPRA / AWWA. Он также сообщит вам, какое влияние на конструкцию имеет внутреннее давление или внешняя нагрузка (напряжение изгиба).

Какая связь между классом давления (LB) и номинальным давлением PN (бар)?

Какова взаимосвязь между классом давления (LB) и номинальным давлением PN (бар)?

Какая связь между классом давления (LB) и номинальным давлением PN (бар)?

Номинальное давление означает максимальное давление, которое труба, фланец, трубопроводная арматура или клапан данного класса могут выдержать при данной температуре.Класс (LB) и PN (бар) используются для описания номинального давления.

Номинальное давление (PN) – это обозначение номинального давления, за которым следует номер обозначения, который указывает приблизительное номинальное давление в барах. PN происходит от французского слова «номинальное давление», которое является официальным номинальным давлением, а не фактической допустимой нагрузкой отдельной трубы. PN в основном используется в европейской стандартной системе DIN, EN, BS, ISO и т. Д. Бар – это единица измерения давления, а 1 бар равен 14,5 фунтам на квадратный дюйм или 100 килопаскалям (кПа).

Единицей измерения PN, отмеченной Китаем более 10 лет назад, является МПа, а сейчас это в основном единица измерения. Фактически, эти два блока использовались до сегодняшнего дня, но разница давлений составляет до 10 раз, то есть PN1.0Mpa = PN10Bar. Общий диапазон давления, используемый в системе европейского стандарта (бар): PN2,5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320 и PN400 и так далее.

Класс давления можно описать несколькими способами – класс давления «A», «B», «C» или класс 300, класс 600.Более высокие числа указывают на то, что может выдержать более высокий класс давления. Фланец класса 600 может выдерживать большее давление, чем фланец класса 300. Класс – это общее обозначение уровня давления в американской стандартной системе, например Class150 или 150LB и 150 # – это обозначение уровня давления, используемое в американском стандарте. Обычно используемый диапазон давления в американском стандарте (LB) составляет: 75 фунтов, 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов.

Единица LB произошла от латинского слова libra (весы) и описывает римскую единицу массы, подобную фунту.Для обозначения класса давления используются разные названия. Например, фланец 150 фунтов или фланец 150 фунтов или фланец 150 # или класс 150 – все это означает одинаковые фланцы.

Что такое преобразование между LB и PN?

Поскольку это две разные системы стандартов, LB и PN обычно не используются и могут быть изменены, но некоторые обычно используемые диапазоны давления взаимозаменяемы. Вместо того чтобы подробно объяснять их все, в таблице ниже показано, как разные описания классов давления соотносятся друг с другом.Конверсии неточные, но достаточно близки для повседневных целей.

Class75 = 75LB = PN11Bar

Class150 = 150LB = PN20Bar

Class300 = 300LB = PN50Bar

Class400 = 400LB = PN681214 9124

Class 9124

900LB = PN150Bar

Class1500 = 1500LB = PN260Bar

Class2500 = 2500LB = PN420Bar

Необходимо выяснить, как взаимосвязь между LB и PN и как они были преобразованы, что делает вашу конструкцию ясной. , предложение и процесс закупок.Как производитель трубных фланцев и поставщик фланцев 150LB, фланцев PN100 в соответствии со стандартами DIN и ASTM. Более подробную информацию, пишите на [email protected]!

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. “

Russell Bailey, P.E.

Нью-Йорк

“Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.”

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. “

Blair Hayward, P.E.

Альберта, Канада

“Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по твоей компании

имя другим на работе. “

Roy Pfleiderer, P.E.

Нью-Йорк

“Справочные материалы были превосходными, и курс был очень информативным, особенно с учетом того, что я думал, что уже знаком с

с подробной информацией о Канзасе

Городская авария Хаятт.”

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

– лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

“Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. “

Jesus Sierra, P.E.

Калифорния

“Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину “

Arvin Swanger, P.E.

Вирджиния

“Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие “.

Mehdi Rahimi, P.E.

Нью-Йорк

“Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.”

Уильям Валериоти, P.E.

Техас

“Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

“Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.”

Джеральд Нотт, П.Е.

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

до «нормальная» практика.”

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация.

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

“Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо. “

Патрисия Адамс, P.E.

Канзас

“Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.”

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

“Документ” Общие ошибки ADA при проектировании оборудования “очень полезен.

испытание потребовало исследований в

документ но ответы были

в наличии. “

Гарольд Катлер, П.Е.

Массачусетс

“Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.”

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

“Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.”

Кристина Николас, П.Е.

Нью-Йорк

“Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. “

Деннис Мейер, P.E.

Айдахо

“Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от.

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. “

Виктор Окампо, P.Eng.

Альберта, Канада

“Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.”

Клиффорд Гринблатт, П.Е.

Мэриленд

“Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. “

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.”

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

ваш промо-адрес электронной почты который

пониженная цена

на 40%.

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

“Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. “

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

“Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

аттестация. “

Томас Каппеллин, П.E.

Иллинойс

“У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил – много

оценено! “

Джефф Ханслик, P.E.

Оклахома

“CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

“Курс был по разумной цене, а материал был кратким, а

хорошо организовано.

Glen Schwartz, P.E.

Нью-Джерси

“Вопросы подходили для уроков, а материал урока –

.

хороший справочный материал

для деревянного дизайна. “

Брайан Адамс, П.E.

Миннесота

“Отлично, я смог получить полезные рекомендации по простому телефонному звонку.”

Роберт Велнер, P.E.

Нью-Йорк

“У меня был большой опыт работы в прибрежном строительстве – проектирование

Здание курс и

очень рекомендую .”

Денис Солано, P.E.

Флорида

“Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике штата Нью-Джерси были очень хорошими.

хорошо подготовлены. “

Юджин Брэкбилл, P.E.

Коннектикут

“Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

.

обзор везде и

всякий раз, когда.”

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

“Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полное

и комплексное.

Майкл Тобин, P.E.

Аризона

“Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по телефону

работ.”

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

“Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

“Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину “

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

“Обзорные материалы и образец теста были достаточно подробными, чтобы я мог позвонить по номеру

.

успешно завершено

курс.”

Ира Бродская, П.Е.

Нью-Джерси

“Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график “

Майкл Глэдд, P.E.

Грузия

“Спасибо за хорошие курсы на протяжении многих лет.”

Dennis Fundzak, P.E.

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

свидетельство. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. “

Стив Торкильдсон, P.E.

Южная Каролина

“Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея заплатить за

материал .”

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.”

Thomas Stalcup, P.E.

Арканзас

“Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. “

Марлен Делани, П.Е.

Иллинойс

“Учебные модули CEDengineering – это очень удобный способ доступа к информации по телефону

.

много разные технические зоны за пределами

своя специализация без

приходится путешествовать.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
