Каким цветом обозначается нулевой провод. Обозначение L и N в электрике

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN.

Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи.

В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС – дополнительная свинцовая оплетка.
  • Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн – негорючая оплетка кабеля.
  • Г – отсутствие защитной оболочки.
  • Р – оболочка из резины.
  • НР – резиновая оболочка из негорючего материала.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой.

Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю.

Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Содержание:

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Какой буквой обозначается плюс в электричестве. Краткий обзор условных обозначений, используемых в электросхемах. Цветовое обозначение провода заземления

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01. 01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

RozetkaOnline.ru – Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

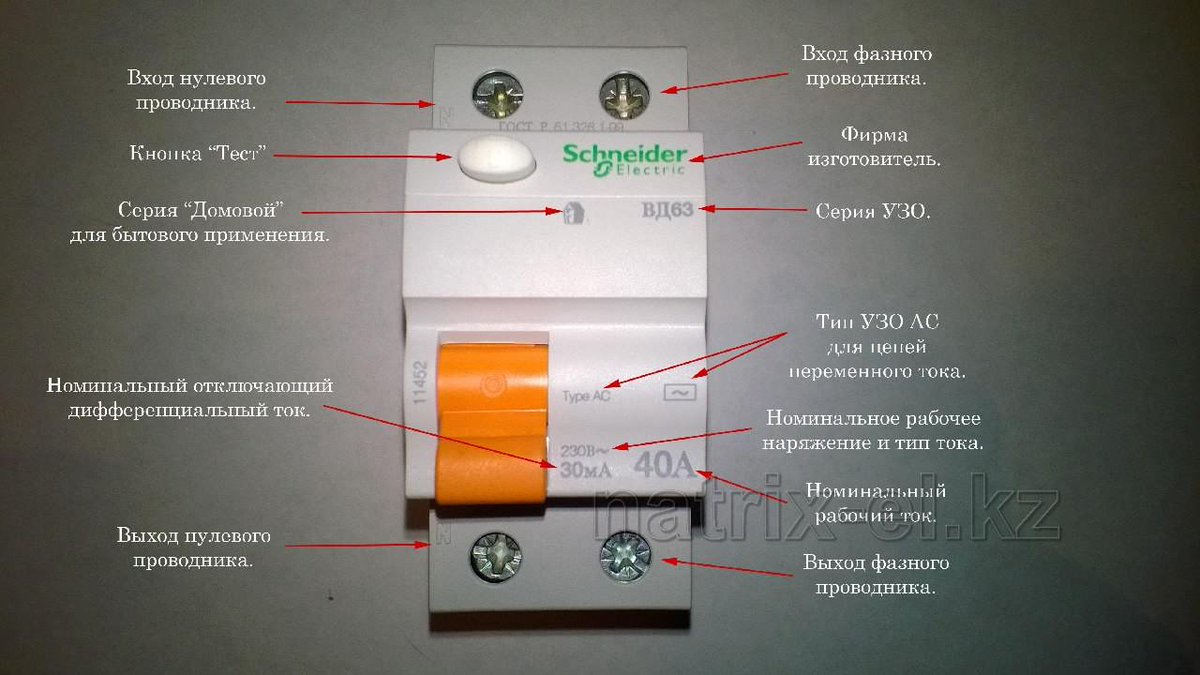

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Цветовые обозначения фазы L, нуля N и заземления. Цвет проводов фаза, ноль, земля Значение n в электрике

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Очень немного людей понимают суть электричества. Такие понятия как “электрический ток”, “напряжение” “фаза” и “ноль” для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с “нуля” нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона – минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.


Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь . В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю.

Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого. Провод заземления также имеет свой окрас – желто-зеленый.


Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в . С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Краткий обзор условных обозначений, используемых в электросхемах. Обозначения фазы и нуля в электрике Что такое n c в электрике

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, – ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – это фаза, синий – ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным ! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим . В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.


Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Очень немного людей понимают суть электричества. Такие понятия как “электрический ток”, “напряжение” “фаза” и “ноль” для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с “нуля” нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона – минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.


Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь . В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю.

Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого. Провод заземления также имеет свой окрас – желто-зеленый.


Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в . С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Как соотносятся напряжение, ток и сопротивление: Закон Ома

Том I – Округ Колумбия »ЗАКОН ОМА»

Электрическая цепь образуется, когда создается токопроводящий путь для позволяют свободным электронам непрерывно двигаться. Это непрерывное движение Свободные электроны, проходящие через проводники цепи, называют током , и его часто называют «потоком», как поток жидкости через полую трубу.

Сила, побуждающая электроны «течь» в цепи, называется напряжением .Напряжение – это особая мера потенциальной энергии, которая всегда относительный между двумя точками. Когда мы говорим об определенном количестве напряжение, присутствующее в цепи, мы имеем в виду измерение о том, сколько потенциальной энергии существует для перемещения электронов из одной конкретной точки в этой цепи в другую конкретную точку. Без ссылки на две конкретные точки термин «напряжение» не имеет значения.

Свободные электроны имеют тенденцию перемещаться по проводникам с некоторой степенью трение или противодействие движению.Это противодействие движению больше правильно называется сопротивление . Количество тока в цепи зависит от количества доступного напряжения, чтобы мотивировать электронов, а также количество сопротивления в цепи, чтобы противостоять электронный поток. Как и напряжение, сопротивление – величина относительная. между двумя точками. По этой причине величины напряжения и сопротивление часто указывается как «между» или «поперек» двух точек в цепи.

Чтобы иметь возможность делать значимые заявления об этих количествах в цепей, мы должны иметь возможность описывать их количество в одном и том же способ, которым мы могли бы количественно определить массу, температуру, объем, длину или любой другой другой вид физической величины.Для массы мы можем использовать единицы «фунт» или «грамм». Для температуры мы можем использовать градусы Фаренгейта или градусов Цельсия. Вот стандартные единицы измерения для электрический ток, напряжение и сопротивление:

«Символ», указанный для каждого количества, является стандартным буквенным обозначением. буква, используемая для обозначения этой величины в алгебраическом уравнении. Подобные стандартизированные буквы распространены в дисциплинах физика и техника, и признаны во всем мире.Единица аббревиатура “для каждого количества представляет собой используемый алфавитный символ. как сокращенное обозначение конкретной единицы измерения. А также, да, этот странный на вид символ “подкова” – заглавная греческая буква Ω, просто символ в иностранном алфавите (приношу извинения всем греческим читателям).

Каждая единица измерения названа в честь известного экспериментатора в области электричества: amp в честь француза Андре М.Ампер, вольт после итальянского Алессандро Вольта и Ом после немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. В «R» для сопротивления и «V» для напряжения говорят сами за себя, тогда как “I” для тока кажется немного странным. Считается, что “я” должно было представлять «Интенсивность» (потока электронов) и другой символ напряжения, «E». расшифровывается как «Электродвижущая сила.”Из каких исследований мне удалось Да, похоже, есть некоторые споры о значении «я». Символы «E» и «V» по большей части взаимозаменяемы, хотя некоторые тексты зарезервируйте “E” для обозначения напряжения на источнике (таком как батарея или генератор) и “V” для обозначения напряжения на любом другом элементе.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (называемого «мгновенное» значение).Например, напряжение батареи, которое стабильный в течение длительного периода времени, будет обозначаться заглавной буквой буква «Е», а пик напряжения удара молнии в самом момент, когда он попадет в линию электропередачи, скорее всего, будет обозначен строчная буква «е» (или строчная буква «v») для обозначения этого значения как находясь в один момент времени. Это же соглашение о нижнем регистре выполняется верно и для тока, строчная буква «i» обозначает ток в некоторый момент времени.Однако большинство измерений постоянного тока (DC), которые стабильны во времени, будут обозначены заглавными буквами.

Одна основополагающая единица электрического измерения, которой часто учат в начало курсов электроники, но впоследствии редко используемое, блок кулон , который представляет собой меру электрического заряда, пропорциональную количеству электроны в несбалансированном состоянии. Один кулон заряда равен 6 250 000 000 000 000 000 электронов.Символ электрического заряда количество – заглавная буква “Q” с единицей измерения кулоны. сокращенно заглавной буквой “C”. Так получилось, что агрегат для поток электронов, amp, равен 1 кулону электронов, проходящих через данный момент в цепи за 1 секунду времени. В этих терминах ток – это скорость движения электрического заряда по проводнику.

Как указывалось ранее, напряжение – это мера потенциальной энергии на единицу заряда , доступной для перемещения электронов из одной точки в другую.Прежде чем мы сможем точно определить, что такое «вольт» то есть, мы должны понять, как измерить эту величину, которую мы называем “потенциал энергия ». Общая единица измерения энергии любого вида – джоуль , равно количеству работы, выполненной приложенной силой в 1 ньютон через движение на 1 метр (в том же направлении). В британских частях это чуть меньше 3/4 фунта силы, приложенной на расстоянии 1 фут. Проще говоря, требуется около 1 джоуля энергии для поднимите гирю 3/4 фунта на 1 фут от земли или перетащите что-нибудь расстояние в 1 фут с использованием параллельного тягового усилия 3/4 фунта.Определенный в этих научных терминах 1 вольт равен 1 джоуля электрической потенциальной энергии на (деленный на) 1 кулон заряда. Таким образом, батарея на 9 вольт выделяет 9 джоулей энергии на каждый кулон электронов, перемещаемых по цепи.

Эти единицы и символы электрических величин станут очень важно знать, когда мы начинаем исследовать отношения между ними в схемах. Первые и, пожалуй, самые важные отношения Между током, напряжением и сопротивлением называется закон Ома, открытый Георгом Саймоном Омом и опубликованный в его статье 1827 года Математические исследования гальванической цепи .Главное открытие Ома заключалось в том, что величина электрического тока через металлический проводник в цепи прямо пропорционально напряжение, приложенное к нему, для любой заданной температуры. Ом выражен его открытие в виде простого уравнения, описывающего, как напряжение, ток и сопротивление взаимосвязаны:

В этом алгебраическом выражении напряжение (E) равно току (I) умноженное на сопротивление (R). Используя методы алгебры, мы можем преобразовать это уравнение в два варианта, решая для I и R, соответственно:

Давайте посмотрим, как эти уравнения могут работать, чтобы помочь нам анализировать простые схемы:

В приведенной выше схеме есть только один источник напряжения (батарея слева) и только один источник сопротивления току. (лампа справа).Это позволяет очень легко применять закон Ома. Если мы знаем значения любых двух из трех величин (напряжения, тока и сопротивления) в этой цепи, мы можем использовать закон Ома для определения третьей.

В этом первом примере мы рассчитаем величину тока (I) в цепи, учитывая значения напряжения (E) и сопротивления (R):

Какая величина тока (I) в этой цепи?

В этом втором примере мы рассчитаем величину сопротивления (R) в цепи, учитывая значения напряжения (E) и тока (I):

Какое сопротивление (R) предлагает лампа?

В последнем примере мы рассчитаем величину напряжения, подаваемого батареей, с учетом значений тока (I) и сопротивления (R):

Какое напряжение обеспечивает аккумулятор?

Закон Ома – очень простой и полезный инструмент для анализа электрических схемы.Он так часто используется при изучении электричества и электроники, которую нужно сохранить в памяти серьезными ученик. Для тех, кто еще не знаком с алгеброй, есть трюк с запоминанием того, как решить для любого одного количества, учитывая другое два. Сначала расположите буквы E, I и R в виде треугольника следующим образом:

Если вы знаете E и I и хотите определить R, просто удалите R с картинки и посмотрите, что осталось:

Если вы знаете E и R и хотите определить I, удалите I и посмотрите, что осталось:

Наконец, если вы знаете I и R и хотите определить E, удалите E и посмотрите, что осталось:

В конце концов, вам придется познакомиться с алгеброй, чтобы серьезно изучать электричество и электронику, но этот совет может сделать ваш первый расчеты запомнить немного легче.Если тебе комфортно с алгебры, все, что вам нужно сделать, это зафиксировать E = IR в памяти и получить другие две формулы из того, когда они вам понадобятся!

  • ОБЗОР:
  • Напряжение измеряется в вольтах , обозначается буквами «E» или «V».
  • Ток измеряется в ампер , обозначается буквой «I».
  • Сопротивление измеряется в Ом , обозначается буквой «R».
  • Закон Ома: E = IR; I = E / R; R = E / I

Электрические символы для принципиальных схем

Эта статья поможет вам узнать об электрических символах.

Часть 1: Что такое электрические символы

Электрические символы – это стандартный способ представления электрической цепи. Это упрощает работу с графическим представлением и его реализацию. Электрические символы представляют различные компоненты, устройства и функции, присутствующие в цепи. Это помогает показать детали электрической схемы, чтобы инженер мог должным образом спланировать схему, прежде чем приступить к работе над ней.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без особых усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Часть 2: Типы электрических символов

Существует множество электрических символов, включая общие электронные символы, исторические электронные символы.Пользователи также могут следовать различным стандартам, включая стандарт IEEE, IEC (Международная электротехническая комиссия), Std., ANSI, JIC, австралийский стандарт и другие.

Основные электрические символы
Заземляющий или заземляющий электрод

Символ заземления или клемма заземления работают как защита от поражения электрическим током. Это контрольная точка с нулевым потенциалом, откуда электрик измеряет ток.

Антенна

Антенна – это в основном устройство или стержни, которые могут улавливать различные волны и сигналы, включая электромагнитные волны, электрические сигналы и многое другое.

Батарея: одноэлементная

Символ батареи состоит из двух непропорциональных параллельных линий. Линии обозначают ряды ячеек в батарее.

Источник: постоянное напряжение

Источник – это источник питания для электронного устройства, когда есть знаки плюс и минус, которые указывают на постоянный ток, когда у него есть волна, которая означает переменный ток.

Предохранитель

Предохранитель защищает цепь от возгорания, отключая ее, когда ток, протекающий по цепи, превышает установленный предел.У предохранителя есть провод, который плавится при отключении соединения.

Катушка индуктивности

Индуктор или реактор подобен катушке, находящейся в магнитном поле или потоке для сохранения энергии.

Двигатель

Двигатель – это электронное устройство, которое преобразует электрическую энергию в механическую.

Лампа

Лампочка как электрический символ выглядит как круг с крестом посередине, и она дает световой сигнал, загораясь, когда через нее проходит ток.

Трансформатор

Трансформаторы присутствуют в цепи переменного тока после того, как они связаны магнитным потоком. Они уменьшают напряжение в цепи, поддерживая частоту.

Коаксиальный штекер

Коаксиальный штекер в электрической цепи работает как линия передачи. Он передает радиочастотные сигналы и сигналы кабельного телевидения. Коаксиальные вилки на схеме электрических символов выглядят как кружок над стрелкой и другая стрелка, проходящая через нее.

Переключатель

Переключатели бывают самых разнообразных, например, однополюсные, одноходовые, кнопочные, двухпозиционные, релейные и т. Д. Переключатель подключает цепь, когда она замкнута, и отключает цепь, когда она разомкнута.

Резистор

Резисторы на электрической схеме выглядят как волнистые линии с заостренными концами. Резисторы контролируют ток в цепи, разделяя напряжение, завершая линии передачи и т. Д.

Конденсатор

Обозначение конденсатора имеет две клеммы с двумя пластинами. Изогнутая поверхность с более низким напряжением определяет конденсатор как поляризованный.

Диод

Диод – это устройство, которое позволяет току течь в одном направлении после поляризации анодом и катодом.

Диод LED

Светодиод Diode похож на обычный символ диода с маленькими стрелками, указывающими на излучение света.

Провода
Электрический провод

Прямая линия представляет собой электрический провод или линию электропередачи на электрической схеме, и она работает как проводник электрического тока на принципиальной схеме.

Не подключен провод

Неподключенный провод показывает, когда в цепи есть два неподключенных провода. Дизайнер может нарисовать две параллельные линии с полукругом на одной линии в средних частях, где он делит третью линию пополам, чтобы обозначить несоединенные провода.

Подключенный провод

Подключенный провод в цепи позволяет току перемещаться из одной точки в другую. Обозначение подключенного провода выглядит как две параллельные линии, выходящие из двух точек, в то время как одна расширяется. Подключенный провод представляет собой соединение между двумя проводниками.

Переключатели
Тумблер SPST

Однополюсный однопозиционный переключатель – это переключатель ВКЛ / ВЫКЛ, полюса которого соответствуют количеству подключаемых полюсов.

Тумблер SPDT

Однополюсный двухпозиционный переключатель позволяет току в цепи регулировать свое положение в двух направлениях.

Кнопочный переключатель (Н.О.)

Кнопочный переключатель, который обычно разомкнут, требует включения переключателя. Пользователь должен нажать кнопку, чтобы включить его. В противном случае он открыт.

Кнопочный переключатель (N.С.)

Кнопочный переключатель обычно замкнут, что означает, что они обычно находятся в состоянии ВКЛ, и пользователю нужно отпустить его, чтобы выключить.

DIP-переключатель

DIP-переключатель позволяет пользователю выбрать значение от 0 до 5 вольт. Они не заземлены и поэтому требуют внешних источников.

Реле SPST

Реле SPST имеет четыре клеммы, две клеммы для подключения или отключения, а две другие – для двух катушек.

Джемпер

Перемычка, небольшой металлический разъем, работает как переключатель ВКЛ / ВЫКЛ, и они широко используются вместе для настройки аппаратных устройств.

Паяльный мостик

Паяные перемычки служат в качестве постоянных переключателей. Когда пользователь соединяет две части моста, он замыкается при его отключении.Им нужно его демонтировать.

Реле SPDT

SPDT Relay – это способ переключения между двумя цепями и имеет катушку, общую клемму, закрытую клемму и нормально разомкнутую клемму, если катушка остается закрытой, общий контакт и нормально закрытый контакт работают.

Источники / символы источника питания
Электропитание переменного тока

Символ представляет источник переменного или переменного тока в цепи.Текущий поток постоянно меняет направление.

Источник питания постоянного тока

Источник постоянного тока является поставщиком электрической энергии в цепи, а постоянный ток имеет ток в одном направлении.

Константа

Постоянный источник – это независимый источник тока, который отвечает за постоянный ток.

Управляемый

Управляемый источник тока работает в зависимости от текущего входа.Он присутствует в электрической цепи для передачи или поглощения тока. У символа есть круг и стрелка, показывающая текущий поток.

Управление источником напряжения

Управляемый источник напряжения в цепи выглядит как ромбовидный четырехугольник с положительным и отрицательным знаком. Напряжение в цепи контролирует контролируемые источники напряжения.

Одноэлементный аккумулятор

Одноэлементный аккумулятор в цепи выглядит как две непревзойденные параллельные линии, одна большая и одна маленькая, представляющие одну ячейку.

Многоклеточная батарея

Многоячеечная батарея имеет несколько маленьких и больших линий, которые представляют несколько ячеек, идентифицируемых как катод и анод.

Генератор

Генератор в цепи действует либо как источник напряжения, либо как источник тока. Более того, на этом основании в схему может вписаться и генератор.

Земля
Земля Земля

Земляное заземление – это земля с нулевым потенциалом, которая может проводить к земле.

Шасси Земля

Заземление корпуса защищает пользователя от поражения электрическим током, создавая барьер между пользователем и цепью.

Общее

Это произвольная точка отсчета относительно потенциала земли.

Резистор и переменный резистор
Резистор (IEEE)

Это символ постоянного резистора, он выглядит как волны с заостренными головками и подключается к двум точкам на конце.

Резистор (IEC)

Резистор представляет собой устройство с двумя выводами, а символ стандартного резистора МЭК выглядит как полоса, соединенная с двумя точками.

Потенциометр (IEEE)

Это трехконтактный резистор, который создает регулируемое напряжение в электрической цепи.

Потенциометр (IEC)

Это трехконтактный резистор, который создает регулируемое напряжение в электрической цепи.

Резистор с отводом

Резистор с ответвлениями использует один или несколько выводов в устройствах, которые являются делителями напряжения.

Аттенюатор

Аттенюатор – это схема, рассеивающая ток для понижения напряжения.

Мемристор

Мемристор – это полупроводник, который служит точкой соединения конденсаторов, катушек индуктивности и резисторов.

Переменный резистор (IEEE)

Устройство помогает создавать переменный ток, создавая переменное сопротивление.

Предустановка

Предварительная установка – это компонент, который обеспечивает переменное сопротивление электрической цепи.

Магниторезистор

Магниторезистор показывает изменение сопротивления при воздействии на него внешнего магнитного поля.

Переменный резистор (IEC)

На символе переменного сопротивления согласно IEC есть полоса, похожая на символ резистора. Однако для отображения переменного тока есть стрелка.

Подстроечный резистор

Подстроечный резистор или подстроечный резистор регулируют цепь и помогают откалибровать новое устройство.

Термистор

Это термометр сопротивления, зависящий от температуры.

Фоторезистор / светозависимый резистор (LDR)

Это устройство, которое помогает создавать сопротивление путем преобразования энергии света или яркости.

Конденсатор
Конденсатор

Конденсатор – это электрическая цепь, которая выглядит как прямая и полукруглая линия, расположенные рядом.

Конденсатор

Чтобы обозначить неполяризованный конденсатор в цепи, пользователь может использовать параллельные метки с линиями, идущими по сторонам.

Поляризованный конденсатор

Поляризованный конденсатор представляет собой прямую пластину и изогнутую. Прямая пластина обозначает анод, а изогнутая пластина – катод.

Поляризованный конденсатор

Две отдельные прямые линии представляют собой поляризованный конденсатор, одна из которых является катодом, а другая пластина или линия означает анод.

Конденсатор переменной емкости

Это конденсатор, емкость которого можно изменять механически или электронным способом.

Проходной конденсатор

Проходной конденсатор имеет диэлектрический слой и помогает передавать сигналы по замкнутому пути.

Индукторы
Катушка индуктивности

Индуктор – это электронное устройство, которое хранит электронную энергию в виде магнитной энергии.

Индуктор с железным сердечником

Индукторы с железным сердечником имеют высокую индуктивность, и это представляют собой катушка и стержень.

Катушки индуктивности Ферритовый сердечник

Две пунктирные линии с катушкой представляют катушку индуктивности с ферритовым сердечником, и это информация, которую необходимо знать.

Центр индуктивности с ответвлениями

Индуктор с центральным отводом – это элемент в цепи, который помогает соединять сигналы.

Переменный индуктор

Переменные индукторы с переменной индуктивностью выглядят как индукторы со стрелкой, обозначающей их переменную природу.

Диод
Диод

Это устройство направляет ток в одном направлении.

Стабилитрон

Стабилитрон – одно из устройств, помогающих поддерживать фиксированное напряжение

Диод Шоттки

Это полупроводник с меньшим падением прямого напряжения.

Варикап диод

Диоды варикапа показывают широкий диапазон емкости, и он зависит от напряжения.

Туннельный диод

Это полупроводник, который создает отрицательное сопротивление в процессе туннелирования.

Светоизлучающий диод

Это полупроводник, который загорается при прохождении через него тока.

Фотодиод

Фотодиод – это светочувствительный диод.

Диод Шокли

Этот четырехслойный полупроводник имеет структуру PNPN.

Тиристор

Это твердотельный полупроводник, работающий как бистабильный переключатель.

Диод постоянного тока

Диод постоянного тока по своей природе является ограничивающим или регулирующим ток.

Лазерный диод

Лазерный диод – это полупроводник, преобразующий электрическую энергию в свет.

Транзистор
Биполярный транзистор NPN

Биполярный транзистор NPN передает электронику от точки эмиттера к точке коллектора.

Транзистор биполярный PNP

Это транзистор, который контролирует поток электронов от эмиттера к коллектору.

Транзистор Дарлингтона

Это устройство, имеющее составную структуру с двумя биполярными транзисторами.

JFET-N Транзистор

Транзисторы JEFT-N используют электроны в качестве носителя заряда в цепи.

JFET-P Транзистор

Первичная его формация – это P-тип с двумя небольшими частями n-типа.

NMOS транзистор

Транзисторы NMOS работают, создавая инверсионный слой n-типа в корпусе p-типа транзистора.

PMOS транзистор

Транзисторы PMOS работают, создавая инверсионный слой p-типа в корпусе транзистора n-типа.

Логические ворота
Не выход

Not Gate может использовать только один вход и выход, противоположный пользовательскому вводу.

и ворота

Логический элемент AND может работать с двумя или более входами, и выходы могут быть точными, если входы действительны.

Nand Gate

Он может использовать два или более входа, обеспечивая точные выходные данные, если только все входы не являются действительными.

или ворота

«OR Gate» также имеет два или более входов. Чтобы получить фактический выход в OR Gate, по крайней мере, один из входов должен быть истинным.

Ни ВОРОТА

Это логический вентиль с двумя или более входами, и ни один из входов не должен подтверждаться для получения точного выхода.

Xor ВОРОТА

Он использует два или более входа, и когда они разные, они могут генерировать допустимый результат.

D Вьетнамки

Логический вентиль D-триггера имеет два входа и два выхода. Два входа – это входы часов и вход данных.

Мультиплексор

Это логический вентиль, который направляет несколько входов в стандартный одиночный выход.

Демультиплексор (от 1 до 4)

Для создания нескольких цифровых выходов требуется один вход.

Буфер с тремя состояниями

Это логический инвертор, который позволяет ему выдавать либо фактический, либо инвертированный выходной сигнал.

Усилитель звука
Базовый усилитель

Символ первичного усилителя представляет собой треугольник с одним входом и одним выходом.

Операционный усилитель

Операционный усилитель усиливает слабые электрические сигналы, которые имеют два входных контакта для получения одного выходного контакта.

Антенна
Антенна

Это общий символ воздушной антенны, в которой используются три открытых конца наверху.

Дипольная антенна

В нем используются два проводника одинаковой длины, поэтому он выглядит как две параллельные линии.

Рамочная антенна

Он имеет цикл и работает с обычным источником.

Трансформеры
Трансформаторы

Для увеличения или уменьшения переменного напряжения электрики используют трансформаторы. К двум катушкам подключен провод.

Железный сердечник

Это трансформатор с одним железным сердечником и двумя намотанными на него катушками.

Центральная резьба

Они используются в индукторах для связи сигналов.

Разное
Двигатель

Это устройство, преобразующее электрическую энергию в кинетическую.

Трансформаторы

Трансформаторы выглядят как катушки, в которых используется материал сердечника.

Электрический звонок

Это также устройство для преобразования электрической энергии в звук.

Зуммер

Это устройство для преобразования электрической энергии в звуковую.

Предохранитель

Это предохранительное устройство, которое тает при чрезмерном токе.

Предохранитель

Предохранитель в цепи предотвращает короткое замыкание, нарушая ток.

АВТОБУС

Шина в цепи обозначает поток мощности.

АВТОБУС

Шина в цепи работает для данных или сигналов.

АВТОБУС

Символ автобуса может выглядеть как двусторонняя линия с пустым пространством внутри.

Октопара

Это устройство использовало свет для передачи сигналов между двумя отдельными цепями.

Громкоговоритель

Громкоговоритель – это устройство, преобразующее электрическую энергию в звук.

Микрофон

Это устройство, преобразующее звуковую энергию в электрическую.

Операционный усилитель

Усиливает слабые сигналы.

Триггер Шмитта

Он присутствует в схеме для преобразования аналогового входа в цифровой выход.

Аналого-цифровой

Он меняет аналоговый вход на цифровой.

Цифро-аналоговый

Он работает для преобразования цифрового сигнала в аналоговый.

Кристаллический осциллятор

Он использует механический резонанс для создания электрического сигнала.

Кристаллический осциллятор

Он использует частоту для формирования колебаний.

Постоянный ток

Это символ, обозначающий односторонний ток.

Лампочка

Лампочки светятся, когда через них проходит ток.

Термопара

Это датчик для определения изменения температуры.

Часть 3: Как использовать электрические символы

Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов.Вы можете посмотреть видео ниже и узнать, как построить электрическую схему. Как вариант, вы можете шаг за шагом следовать инструкциям со словами и картинками.

Шаг 1 : Запустите EdrawMax на вашем компьютере. Обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника . Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.

Шаг 2.1 : Войдя в рабочую область EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетащив маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете переместить мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.

Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню / кнопки действия.Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 разновидностей.

Шаг 3 : Когда ваша электрическая схема будет завершена, вы можете экспортировать ее в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.

Пример подключения и принципиальной схемы

Вот пример принципиальной схемы 100-ваттного усилителя мощности.Есть сигнал, который проходит через несколько конденсаторов и усилителей, и когда сигнал проходит через них, он усиливается. Выходным устройством в схеме является громкоговоритель.

Часть 4: Производитель электрических схем и электрических схем – EdrawMax

Электрические символы упрощают инженерам создание электрической схемы для их работы. Хотя несколько устройств делают это не очень простым, пользователь может работать с онлайн-инструментом EdrawMax , который может предложить пользователю удобный интерфейс.Инструмент имеет библиотеку с широким набором электрических символов, которые они могут использовать. Существуют готовые шаблоны для неопытных пользователей, которые упрощают их работу. Когда работа будет завершена, можно легко экспортировать файл в различные форматы и легко поделиться им с другими.

Часть 5: Дополнительные электрические символы

Условные обозначения принципиальной схемы

Символы логических вентилей

Символы переключателей

Символы полупроводников

Символы пути передачи

Соответствующие символы

Обозначения компонентов интегральной схемы

Обозначения клемм и разъемов

Электрический ток – Гипертекст по физике

Обсуждение

определений

текущий

Электрический ток определяется как скорость, с которой заряд проходит через поверхность (например, поперечное сечение провода).Несмотря на то, что оно относится ко многим различным вещам, слово ток часто используется само по себе вместо более длинного, более формального «электрического тока». Прилагательное «электрический» подразумевается контекстом описываемой ситуации. Фраза «ток через тостер», несомненно, относится к потоку электронов через нагревательный элемент, а не к потоку ломтиков хлеба через прорези.

Как и все величины, определяемые как скорость, есть два способа записать определение электрического тока – средний ток для тех, кто заявляет о незнании вычислений…

и мгновенный ток для тех, кто не боится вычислений…

I = к = dq
т дт

Единица измерения тока – ампер [А], названный в честь французского ученого Андре-Мари Ампера (1775–1836).В письменных языках без диакритических букв (а именно в английском) принято писать единицу измерения как ампер, , а в неформальном общении сокращать это слово до ампер . У меня нет проблем с любым из этих вариантов написания. Только не используйте заглавную букву «А» в начале. Ампер относится к физику, а ампер (или ампер, или ампер) относится к единице.

Поскольку заряд измеряется в кулонах, а время измеряется в секундах, ампер равняется кулону в секунду.



А = С

с

Элементарный заряд определен как ровно…

е = 1,602176634 × 10 −19 С

Число элементарных зарядов в кулонах будет обратной величиной этого числа – повторяющейся десятичной дробью с периодом 778 716 цифр. Я напишу первые 19 цифр, это максимум, что я могу написать (поскольку произвольных долей элементарного заряда не существует).

C ≈ 6,241,509,074,460,762,607 e

А потом напишу еще раз с более разумным количеством цифр, чтобы было легче читать.

C ≈ 6,2415 × 10 18 e

Ток в один ампер – это передача примерно 6,2415 × 10 18 элементарных зарядов в секунду. Для любителей случайностей это примерно десять микромолей.

плотность тока

Когда я визуализирую ток, я вижу, как что-то движется.Я вижу, как они движутся в определенном направлении. Я вижу вектор. Я вижу не то. Ток не является векторной величиной, несмотря на мою хорошо развитую научную интуицию. Ток – это скаляр. И причина в том … потому что это так.

Но подождите, становится еще страннее. Отношение силы тока к площади для данной поверхности называется плотностью тока.

Единица измерения плотности тока – ампер на квадратный метр , не имеющая специального названия.



A = A

м 2 м 2

Несмотря на отношение двух скалярных величин, плотность тока является вектором.И причина в том, что это так.

Ну… на самом деле, это потому, что плотность тока определяется как произведение плотности заряда и скорости для любого места в космосе…

Дж = ρ v

Два уравнения эквивалентны по величине, как показано ниже.

Дж = ρ v
Дж = q DS = с dq = 1 Я
В дт SA дт А
Дж = Я
A

Есть еще кое-что, что нужно учесть.

I = JA = ρ v A

Читатели, знакомые с механикой жидкостей, могли бы узнать правую часть этого уравнения, если бы оно было написано немного иначе.

I = ρ Av

Это произведение является величиной, которая остается постоянной в уравнении неразрывности массы .

ρ 1 A 1 v 1 = ρ 2 A 2 v 2

Точно такое же выражение применяется к электрическому току с символом ρ, меняющим значение между контекстами.В механике жидкости ρ обозначает массовую плотность, а в электрическом токе – плотность заряда.

микроскопическое описание

Ток – это поток заряженных частиц. Это дискретные сущности, а значит, их можно сосчитать.

n = N / V

q = нкв

V = Ad = Av т

I = к = nqAv т
т т

I = nqAv

Аналогичное выражение можно записать для плотности тока.Вывод начинается в скалярной форме, но в окончательном выражении используются векторы.

Дж = нк в

твердых частиц

Сравнение проводимости и валентных электронов, проводников и изоляторов

Дрейфовое движение, наложенное на тепловое движение

Увеличить

Мостовой текст.

Тепловая скорость электронов в проводе довольно высока и случайным образом изменяется из-за столкновений атомов. Поскольку изменения хаотичны, средняя скорость равна нулю.

Когда провод помещается в электрическое поле, свободные электроны равномерно ускоряются в промежутках между столкновениями. Эти периоды ускорения поднимают среднюю скорость выше нуля. (Эффект на этой диаграмме сильно преувеличен.)

тепловая скорость электрона в меди при комнатной температуре (классическое приближение)…

v среднеквадратичное значение = √ 3 (1.38 × 10 −23 Дж / К) (300 К)
(9,11 × 10 −31 кг)
v среднеквадратичное значение 100 км / с

Ферми скорость электрона в меди (квантовая величина)…

v fermi = √ 2 E Ферми
м e
v fermi = √ 2 (7.00 эВ) (1,60 × 10 −19 Дж / эВ)
(9,11 × 10 −31 кг)
v fermi 1500 км / с

Скорость дрейфа электрона на 10 м медного провода, подключенного к автомобильному аккумулятору 12 В при комнатной температуре (среднее время свободного пробега между столкновениями при комнатной температуре τ = 3 × 10 −14 с)…

v дрейф = 1 v = 1 а τ = 1 Факс τ = 1 eE т
2 2 2 м e 2 м e
v дрейф = (1.60 × 10 −19 C) (12 В) (3 × 10 −14 с)
2 (10 м) (9,11 × 10 −31 кг)
v смещение 3 мм / с

Тепловая скорость на несколько порядков превышает скорость дрейфа в обычной проволоке. Время на прохождение круга – около часа.

жидкости

ионы, электролиты

газы

ионов, плазма

  • 14:02 – Линии электропередачи разъединяются на юго-западе Огайо
    4. Стюарт – Атланта 345 кВ
    Эта линия является частью пути передачи из юго-западного Огайо в северный Огайо. Он отключился от системы из-за возгорания кисти под частью линии. Горячие газы от пожара могут ионизировать воздух над линией электропередачи, заставляя воздух проводить электричество и закорачивать проводники.
    Источник

исторический

Символ I был выбран французским физиком и математиком Андре-Мари Ампером для обозначения силы тока в 19 веке.

Увеличить
Pour exprimer en nombre l’intensité d’un courant quelconque, on Concevra qu’on ait choisi un autre courant арбитражер для сравнения терминов…. Désignant donc par i et i раппортов интенсивных деяний двух партнеров, не имеющих отношения к объединению …. Чтобы выразить силу тока в виде числа, предположим, что для сравнения выбран другой произвольный ток…. Используем i и i для отношения интенсивностей двух заданных токов к силе опорного тока, взятого за единицу….
Андре-Мари Ампер, 1826 Андре-Мари Ампер, 1826 г. (платная ссылка)

Термин «интенсивность» теперь не имеет никакого отношения к физике. Ток – это скорость, с которой заряд протекает через поверхность любого размера – например, клеммы батареи или штыри электрической вилки. Интенсивность – это средняя мощность на единицу площади, передаваемая каким-либо явлением излучения – например, звуком оживленного шоссе, светом Солнца или частицами брызг, испускаемыми радиоактивным источником.Ток и интенсивность теперь – разные величины с разными единицами измерения и разным использованием, поэтому (конечно) они используют одинаковые символы.

текущий интенсивность
I = к

А = С

т с
I = P

Вт

A м 2

Начало таблицы

  • Ток 12000 А через магниты LHC в ЦЕРНе

Электрические величины, единицы и символы

Количества, единицы, сокращения, символы и основные расчеты

Магнит Блок Сокращение Символ Базовый расчет

Основные электрические величины

Электрический ток усилитель я А I = V / R
V – напряжение
R – сопротивление
Напряжение Вольт В
U
В В = Р.I
R – сопротивление
I – электрический ток

Величины сопротивления

Электрическое сопротивление Ом р
Омега
R = V / I
Закон Ома
Электропроводность Siemens
Mho
г
Перевернутая Омега
G = 1 / R
Импеданс Ом Z
Омега
Удельное сопротивление Ом / метр / мм 2
(20º)

Ro

Ro
= Ом / м / мм 2

Емкостная величина

Вместимость фарад К Факс C = нагрузка / напряжение
емкостное реактивное сопротивление Ом Xc
Омега
Xc = 1 / пульсация.вместимость
Коэффициент потерь конденсатора В десятичном № д д d = Xc / Rp
Rp = потери сопротивления
Добротность конденсатора В десятичном № К К Q = 1 / д
Диэлектрическая постоянная Фарад / метр Ф / м

Индуктивные величины

индуктивность Генри л H
Hr
L = расход / ток
Индуктивное реактивное сопротивление Ом XL
Омега
XL = пульсация / л
Коэффициент потери катушек
индукторов
В десятичном формате No. д д d = R / XL
Добротность катушек
индукторов
В десятичном № Q Q Q = XL / R
Проницаемость Генри / метр Г / м

Амплитуды электрических сигналов

Частота Герц Факс Гц F = 1 / T
T = период
Частота = цикл
Длина волны Метр
Ланда

Ланда
= Скорость.частота
Пульсация 1 / сек
Крошечная омега

Крошечная омега
= 2. Пи . Частота
Период секунд Т Т T = 1 / F
Угловая скорость рад / секунда рад / с Угловая скорость = рад / с

Электромагнитные величины

Электрическая нагрузка Куломбио К К 1Q = 6.23,10 18 электронов
Напряженность электрического поля Напряжение / длина E E E = Напряжение / длина
Напряженность магнитного поля Гаусс
Ампер / метр
H H H = MMF / длина
Магнитомотриз силы Гилберт
Ампер – возврат
MMF
Тета
MMF = I.№ поворотов
Магнитный поток Вебер
Максвелл
Wb
M

Фи
Wb = V. Второй
Магнитная индукция Тесла
Гаусс
T
G
Б B = Магнитный поток / м 2

Объем электромонтажных работ

Электроэнергия Ватт п. Вт P = V.Я
Плотность тока Ампер / мм2 Дж Дж Дж = I / мм2
Электромонтажные работы Вт / сек
(Джоуль)
Вт WS Вт = Мощность. Время
Электрические характеристики Десятичный №
% Процент

Eta

Eta
= П.мощность / П. расход

Величина освещенности

Световой поток Люмен лм
Фи
Сила света Кандела CD CD
Световая отдача Люмен / Ватт CD
Eta
cd = Лм / Ватт
Освещение Люкс Лк E Lx = лм / м 2
Яркость Кандела / м 2 Кд / м 2 л L = Кд / м 2

Температурные магнитуды

Температура градус Цельсия
градус Фаренгейта
градус Кельвина
Т ºC
ºF
ºK
Количество тепла Джоуль
Килокалорий
Дж
Ккал
К 1 Ккал = 1000 кал = 4180 Дж
Теплотворная способность Джоуль / K
килокалорий / K
Дж / К
Ккал / К
К
Термостойкость К / Вт R ое R ое R th = T / P.рассеивается
T = Повышение температуры

Общие величины в физике

Время Второй т с
Длина Метр л м
Усилие Ньютон Факс N
Масса Грамм м г
Энергия Джоуль E Дж
Давление Паскаль п. Па
Звуковая и логарифмическая шкалы мощности Бел – Децибел дБ дБ дБ = Бел / 10

Другие величины

Прием Сименс В S
Допуск Сименс Y S
Скорость метр / секунда В м / с В = м / с
Скорость передачи
информации
Бод бит / с бит / с бит / с = биты.Второй

Приложение A: символы и префиксы

(Приложение A, последнее обновление – март 2013 г.)

В этом приложении к Авторскому комплекту приведены рекомендации по префиксам, обозначениям единиц измерения и аббревиатурам, акронимам и коэффициентам для преобразования в единицы Международной системы.

Префиксы

Рекомендуемые префиксы, обозначающие десятичные кратные или подкратные единицы и их символы, следующие:

Несколько Префикс Сокращение
10 24 лет Y
10 21 зетта Z
10 18 exa E
10 15 пета P
10 12 тера Т
10 9 гига G
10 6 мега M
10 3 кг к
10 2 га ч
10 дека da
10 -1 деци д
10 -2 санти c
10 -3 милли м
10 -6 микро мкм
10 -9 нано n
10 -12 пик п.
10 -15 фемто f
10 -18 атто
10 -21 zepto z
10 -24 лет y

Избегайте использования составных префиксов, таких как micromicro для пико и kilomega для гига.Сокращение префикса считается объединенным с аббревиатурой / символом, к которому он непосредственно присоединен, образуя вместе с ним новый символ единицы измерения, который может быть возведен в положительную или отрицательную степень и который может комбинироваться с другими сокращениями единиц измерения / символы для образования сокращений / символов для составных единиц. Например:

1 см 3 = (10 -2 м) 3 = 10 -6 м 3
1 мкс -1 = (10 -6 с) -1 = 10 6 с -1
1 мм 2 / с = (10 -3 м) 2 / с = 10 -6 м 2 / с

Сокращения и символы

По возможности избегайте использования сокращений и символов в тексте абзаца; однако, когда это необходимо, определите все, кроме наиболее распространенных при первом использовании.Ниже приводится рекомендуемый список сокращений / символов для некоторых важных единиц, а также другие распространенные сокращения и акронимы на сайте, которые можно использовать в таблицах и рисунках, а также, если это будет сочтено необходимым, в тексте абзацев. Форма сокращений / символов единиц одинакова как для единственного, так и для множественного числа, и за ними не ставится точка. Следует тщательно соблюдать различие между прописными и строчными буквами. Когда составная единица измерения образована путем умножения двух или более единиц, ее сокращение / символ состоит из символов отдельных единиц, соединенных выпуклой точкой, например, Н · м для ньютон-метра.Когда составная единица формируется путем деления одной единицы на другую, ее аббревиатура / символ состоит из символов отдельных символов, разделенных косой чертой или умноженных с использованием отрицательной степени, например, м / с или м · с -1 для метров в секунду.

CGS Фаренгейта
переменный ток ac
Американский калибр провода AWG
ампер A ​​
ампер-час Ач
ампер-виток по адресу
Амплитудная модуляция AM
антилогарифм антилог
единица атомной массы (унифицированная) U
звуковая частота AF
автоматический регулятор частоты AFC
автоматическая регулировка усиления AGC
автоматический регулятор громкости AVC
среднее в среднем
генератор обратной волны BWO
бар бар
сарай б
Генератор частоты биений BFO
пояс B
миллиардов электронвольт ГэВ
десятичное двоичное кодирование BCD
Британская тепловая установка BTU
калорий кал
калорий (международная таблица калорий) кал IT
калорий (термохимическая калория) кал й
кандела кд
кандел на квадратный фут кд / фут 2
кандел на квадратный метр кд / м 2
электронно-лучевой осциллограф CRO
электронно-лучевая трубка CRT
сантиметр см
сантиметр-грамм-секунда
круглая мил см
непрерывная волна CW
кулон С
трансформатор напряжения конденсатора связи ССВТ
кубический сантиметр см 3
кубических футов футов 3
кубических футов в минуту футов 3 / мин
кубических футов в секунду футов 3 / с
кубический дюйм дюйм 3
куб.м м 3
кубометров в секунду м 3 / с
кубический ярд ярдов 3
кюри Ci
трансформатор тока Кт
децибел дБ
децибел на один милливатт дБм
градусов (температура) Цельсия ° С
градусов (температура) ° F
диаметр диаметр
постоянный ток постоянного тока
двойная боковая полоса DSB
электрокардиограф ЭКГ
электроэнцефалограф ЭЭГ
электромагнитная совместимость EMC
блок электромагнитный EMU
электродвижущая сила ЭДС
электронная обработка данных EDP
электронвольт эВ
электростатический блок ESU
сверхвысокое напряжение EHV
чрезвычайно высокая частота EHF
чрезвычайно низкая частота ELF
фарад Ф
Транзистор полевой полевой транзистор
фут футов
фут-свеча FC
футламберт fL
футов в минуту фут / мин
футов в секунду фут / с
футов на секунду в квадрате фут / с 2
фут-фунтал фут · pdl
фут фунт-сила фут-фунт
частотная модуляция FM
частотная манипуляция ФСК
галлонов Гал
гигаэлектронвольт ГэВ
гигагерц ГГц
грамм г
генри H
герц Гц
высокая частота HF
высокое напряжение HV
л.с. л.с.
час ч
дюймов из
дюймов в секунду дюйм / с
индуктивность-емкость LC
инфракрасный ИК
внутренний диаметр ID
промежуточная частота IF
джоуль Дж
джоуль на кельвин Дж / К
кельвин К
килоэлектронвольт кэВ
килограмм кг
килогерц кГц
кОм кОм
килоджоулей кДж
километр км
километров в час км / ч
киловар квар
киловольт кВ
киловольтампер кВА
киловатт кВт
кВтч кВтч
узел узел
литр L
литров в секунду л / с
логарифм журнал
логарифм, натуральный пер.
низкочастотный LF
люмен лм
люмен на квадратный фут лм / фут 2
люмен на квадратный метр лм / м 2
люмен на ватт лм / Вт
люмен второй лм · с
люкс лк
магнитогидродинамика МГД
магнитодвижущая сила ММЖ
средняя частота MF
мегаэлектронвольт МэВ
мегагерц МГц
мегавольт МВ
мегавар Мвар
мегаватт МВт
МОм МОм
металл-оксидный полупроводник MOS
метр м
метр-килограмм-секунда МКС
MHO MHO
микроампер мкА
микробар мкбар
мкФ мкФ
мкг мкг
микрогенри мкГн
микрометр мкм
микромбо мкм
мкм мкм
микросекунда мкс
микросименс мкСм
микроватт мкВт
мил мил
миль в час миль / ч
миль (статут) миль
миллиампер мА
миллибар мбар
миллибарн мб
миллиграмм мг
миллигенри мГн
миллилитр мл
миллиметр мм
миллиметр ртутного столба условный мм рт. Ст.
миллисекунда мс
миллисименс мс
милливольт мВ
милливатт мВт
минут (время) мин.
наноампер нА
нанофарад нФ
нм нм
наносекунда нс
нановатт nW
морская миля нм
непер Np
ньютон N
Ньютон-метр Нм
ньютон на квадратный метр Н / м 2
Ом Ом
унция (экирдупуа) унций
наружный диаметр OD
паскаль Па
за единицу о.о.
фазовая модуляция PM
пикоампер pA
пикоколумб пК
пикофарад пФ
пикосекунда л.с.
пиковатт полувысоте
пинта пт
фунтов фунтов
фунтов pdl
фунт-сила фунтов
фунт-сила-фут фунт-сила · фут
фунт-сила на квадратный дюйм фунт-сила / дюйм 2
фунт (сила) на квадратный дюйм фунт-сила / дюйм 2
Коэффициент мощности пф
частный филиал АТС
Амплитудно-импульсная модуляция PAM
импульсно-кодовая модуляция PCM
импульсная модуляция PCM
ШИМ PDM
Позиционно-импульсная модуляция частей на миллион
частота следования импульсов PRF
частота следования импульсов PRR
Импульсно-временная модуляция PTM
широтно-импульсная модуляция ШИМ
кварт qt
рад rd
радиан рад
радиочастота РФ
радиопомехи RFI
рем рем
сопротивление-емкость RC
сопротивление-индуктивность-емкость RLC
оборотов в минуту об / мин
оборотов в секунду об / с
рентген R
среднеквадратичное среднеквадр.
секунда (время) с
коротковолновый SW
Siemens S
Отношение сигнал / шум SNR
Выпрямитель с полупроводниковым управлением SCR
Выпрямитель с кремниевым управлением SCR
одинарная боковая полоса SSB
квадратных футов футов 2
квадратный дюйм дюйм 2
кв.м м 2
двор ярдов 2
коэффициент стоячей волны SWR
стерадиан ср
сверхвысокая частота СВЧ
телевизор телевизор
телевизионные помехи TVI
тесла Т
транзистор тонкопленочный TFT
тонна короткая тонн
тонна метрическая тонн
поперечный электрический TE
электромагнитный поперечный ТЭМ
поперечный магнитный TM
Лампа бегущей волны ЛБВ
сверхвысокая частота UHF
ультрафиолет УФ
(унифицированная) единица атомной массы u
Вольтметр вакуумный VTVM
var var
генератор переменной частоты VFO
очень высокая частота УКВ
очень низкая частота VLF
рудиментарная боковая полоса VSB
вольт В
Генератор, управляемый напряжением VCO
Коэффициент стоячей волны напряжения КСВ
трансформатор напряжения vt
вольт-ампер VA
единица объема vu
Вт Вт
Вт Вт · ч
Вт на стерадиан Вт / ср
Вт на стерадиан квадратный метр Вт / (ср м 2 )
Вебер Wb
двор ярдов

Коэффициенты преобразования

Ниже приведены некоторые коэффициенты для перевода в единицы Международной системы.

Длина
1 дюйм = 2,54 сантиметра (точно)
1 фут = 0,3048 метра (точно)
1 миля = 1609,3 метра
1 морская миля = 1852 метра (точно)
1 микрон = 1 микрон (точно)
1 angstom = 0,1 нанометра (точно)

Площадь
1 квадратный дюйм = 6,4516 квадратных сантиметров (точно)
1 квадратный фут = 0,092 903 квадратного метра
1 круговой мил = 5,0671 x 10 -4 квадратный миллиметр
1 акр = 4046,9 квадратных метров
1 сарай = 10 -28 квадратных метров (точно)
1 гектар = 10 000 квадратных метров (точно)

Объем
1 кубический дюйм = 16.387 кубических сантиметров
1 кубический фут = 0,028 317 кубических метров
1 жидкая унция (Великобритания) = 28,413 кубических сантиметров
1 жидкая унция (США) = 29,574 кубических сантиметров
1 галлон (Великобритания) = 4546,1 кубических сантиметров
1 галлон (США) = 3785,4 кубических сантиметра
1 баррель (США) (для нефти и т. Д.) = 0,158 99 кубических метров
1 акр-фут = 1233,5 кубических метра
1 литр = 1000 кубических сантиметров (точно)

Скорость
1 фут в минуту = 5,08 миллиметра в секунду (точно)
1 миля в час = 0.44704 метра в секунду (точно)
1 узел = 0,514 44 метра в секунду
1 километр в час = 0,277 78 метров в секунду

Масса
1 унция (экирдупуа) = 28,350 грамма
1 фунт = 0,453 59 кг
1 снаряд = 14,594 килограмма
1 короткая тонна = 907,18 килограмма
1 длинная тонна = 1016,0 килограмма
1 тонна = 1000 килограммов (точно)

Плотность
1 фунт на кубический фут = 16,018 килограмма на кубический метр
1 фунт на кубический дюйм = 27 680 килограммов на кубический метр

Сила
1 фунтал = 0.138 25 ньютон
1 унция-сила = 0,278 01 ньютон
1 фунт-сила = 4,4482 ньютона
1 килограмм-сила = 9,806 65 ньютон (точно)
1 дин = 10 -5 ньютон (точно)

Давление
1 фунт на квадратный фут = 1,4882 паскалей (ньютонов на квадратный метр)
1 фунт-сила на квадратный фут = 47,880 паскалей
1 фунт-сила на квадратный дюйм = 6894,8 паскалей
1 условный фут водяного столба = 2989,1 паскалей
1 условный миллиметр ртути = 133.32 паскаля
1 торр = 133,32 паскаля
1 стандартная атмосфера (760 торр) = 101 325 паскалей (точно)
1 техническая атмосфера (1 кгс / см 2 ) = 98 066,5 паскалей (точно)
1 бар = 100 000 паскалей (точно)

Energy, Work
1 фут фунтал = 0,042 140 джоулей
1 фут фунт-сила = 1,3558 джоулей
1 британская тепловая единица (термохимическая) = 1054 джоулей
1 британская тепловая единица (международная таблица) = 1055 джоулей
1 калория (термохимическая) = 4.184 джоуля (точно)
1 калория (международная таблица) = 4,1868 джоуля (точно)
1 электронвольт = 1,602 x 10 -19 джоуль
1 эрг = 10 -7 джоуль (точно)

Мощность
1 фут фунт-сила в секунду = 1,3558 Вт
1 лошадиная сила (метрическая) = 735,50 Вт
1 лошадиная сила (британская) = 745,70 Вт
1 лошадиная сила (электрическая) = 746 Вт (точно)
1 британская тепловая единица (международная таблица) в час = 0,2931 Вт
1 эрг в секунду = 10 -7 Вт (точно)

Количество света
1 фут-кандела = 10.764 люкс (люмен на квадратный метр)
1 футламберт = 3,4263 канделы на квадратный метр

Величины электричества и магнетизма
1 ESU тока ≃ 3,3356 x 10 -10 ампер
1 EMU тока = 10 ампер (точно )
1 ESU электрического потенциала ≃ 299,79 вольт
1 EMU электрического потенциала = 10 -8 вольт (точно)
1 ESU емкости ≃ 1,1126 x 10 -12 фарад
1 EMU емкости = 10 9 фарады (ровно)
1 ESU индуктивности 8.9876 x 10 11 Генри
1 EMU индуктивности = 10 -9 Генри (точно)
1 ESU сопротивления ≃ 8,9876 x 10 11 Ом
1 EMU сопротивления = 10 -9 Ом (точно)
1 гилберт ≃ 0,795 77 ампер
1 эрстед ≃ 79,577 ампер на метр
1 максвелл = 10 -8 weber (точно)
1 гаусс = 10 -4 тесла (точно)

Обратите внимание, что ESU означает электростатический блок CGS ; EMU означает электромагнитный блок CGS. В этом списке следует читать знак ≃ «соответствует.«Поскольку переход от любой системы СГС к Международной системе единиц предполагает изменение количеств, преобразование единиц путем умножения на чистое число, строго говоря, невозможно. Однако физическая ситуация, которая может быть описана как «ток» в 1 ампер, также может быть описана как ток в 10 ампер.

Как читать схему подключения датчика

Посмотри перед проводкой!

Давайте поговорим о схемах подключения .Хотя подключение датчика обычно простое – всего несколько проводов, – всегда полезно ознакомиться со схемой подключения перед подключением, чтобы быть уверенным, что в конечном итоге вы получите ожидаемый результат.

Большинство диаграмм построено по схеме, где соединения промышленного датчика показаны слева, а нагрузка и источник питания, которые должны быть подключены, показаны справа. Если нагрузка не отображается (обычно она отображается в виде небольшого прямоугольника без надписи), следует принять ее. Это компонент или схема, которые будут видеть коммутационный или аналоговый выход датчика – распространенными примерами являются катушка реле или вход ПЛК.

Подключение к сети

Большинство электронных датчиков требуют питания для работы. Двухпроводные датчики имеют только две точки подключения, поэтому выход подключается последовательно с источником питания. Для других конфигураций питание на датчик подается через две точки подключения, а выход – на третий провод. Диапазон напряжения питания варьируется в зависимости от технических характеристик датчика и может быть постоянным, переменным или переменным / постоянным током. Точки подключения источника питания изображены на схеме с использованием различных символов, а именно:

  • Для блоков питания переменного тока: ~, L1 и L2, L и N
  • Для источников питания постоянного тока: + UB и 0V, + Ub и -Ub, L + и L-

Датчики с релейным выходом

Основная функция многих промышленных датчиков – действовать как электронный переключатель.Если у датчика есть переключаемый выход, это будет отображаться на схеме подключения по-разному в зависимости от типа датчика, с которым вы работаете.

Индуктивные, емкостные или магнитные датчики

Для этих трех типов датчиков коммутационный выход обычно отображается внутри поля, представляющего датчик, и выглядит как разомкнутый или замкнутый контакт. Это нормальное состояние переключателя, когда в поле обнаружения датчика нет активирующей цели. На схемах подключения для 3- или 4-проводных датчиков также будет показана требуемая конфигурация проводки для их типа выхода:

Выходы источника тока (PNP) внутренне подключены к источнику питания, и поэтому должны быть подключены внешне к нагрузке, имеющей соединение с землей постоянного тока.

Токоотводящие (NPN) выходы внутренне подключены к заземлению постоянного тока, поэтому должны быть подключены снаружи к нагрузке, подключенной к источнику питания.

Ультразвуковые или фотоэлектрические датчики

Эти датчики, скорее всего, будут иметь несколько переключающих выходов или выходов, которые являются программируемыми, и контакт, как правило, не показан. Вместо этого выходы помечены символами, такими как Q1 и Q2, или светлыми и / или темными кружками, чтобы показать различные режимы работы.

Если переключающий выход строго PNP или NPN, внешнее соединение через нагрузку может быть показано, как описано выше. В случае двухтактного выхода это не будет частью схемы подключения, поскольку датчики с этим выходом могут работать с использованием любого типа конфигурации внешней проводки.

Датчики с аналоговым выходом

Некоторые датчики имеют аналоговый выход, который изменяется линейно в зависимости от некоторого расстояния, пройденного целью относительно поля обнаружения датчика. Аналоговый выход t может быть показан на схемах подключения с помощью символов или меток, показанных ниже.

Другие точки подключения

Иногда на датчике будет входное соединение, которое используется для обучения, выбора режима или другой функции программирования . Они описаны в техническом паспорте датчика и соответствующим образом обозначены на схеме подключения; некоторые общие метки – IN, XI, Test, Sync или ET.

Правила и примеры научной записи

Цель этого модуля – предоставить студентам инструменты, необходимые для использования научных обозначений для представления величин, применения электрических единиц измерения, преобразования метрических единиц и выражения измеренных данных с помощью надлежащего количества значащих цифр.

Объектив

Обучающийся сможет:

  • Используйте экспоненциальное представление для представления величин
  • Преобразование одной метрической электрической единицы в другую метрическую единицу
  • Преобразование из одной единицы с метрическим префиксом в другую в экспоненциальном представлении
  • Экспресс-измерения с правильным количеством значащих цифр.

Ориентировочные вопросы

  • Как представить очень большие или малые величины в экспоненциальной системе счисления?
  • Каковы процессы выполнения арифметических операций с использованием экспоненциальной записи?
  • Как преобразовать измерения, содержащие метрические префиксы?

Введение

При работе с очень большими или малыми количествами ученые и инженеры используют научную нотацию как форму представления.В электронике научная нотация – важный инструмент для представления электрических величин. Важные навыки включают в себя умение выполнять арифметические операции (сложение, вычитание, умножение и деление), используя научную нотацию, и умение конвертировать единицы измерения в метрические единицы.

Количества, представленные в научной нотации

Очень большие и очень маленькие количества часто встречаются в электронике. Вместо огромного количества цифр используется научная нотация.

Научная запись – это удобный способ выражения больших или малых чисел для выполнения арифметических и других функций. Он использует базовое число от 1 до 10 и степень от десяти . Степень десяти – это представление десятичного базового числа и показателя степени, указывающего, сколько раз базовое число увеличивается. Степень десяти представлена ​​символом, написанным сверху и справа от цифры, или показателем степени .

Например, если бы мы представили 230 000 в экспоненциальной системе счисления, мы бы переместили десятичную запятую влево до тех пор, пока не получим число от 1 до 10 в левой части десятичной дроби.

В этом случае мы переместим десятичную точку между 2 и 3.

Затем мы посчитаем количество цифр справа от десятичной дроби. В нашем примере их 5. Таким образом, 230 000 будут представлены как 2,3 X 10 5 .

В научном представлении может быть только число меньше 10 слева от десятичной дроби. Любые числа справа от десятичной дроби, больше нуля, должны оставаться в базовом числе. Как и в приведенном выше примере, мы оставили 3 в базовом числе, так как оно больше нуля.

Чтобы преобразовать число, представленное в научном представлении, в десятичное, мы просто переместим десятичную дробь вправо на количество разрядов, обозначенное экспонентой.

Пример

Давайте возьмем следующее число и переведем его в научное представление:

2,500,000 Наш номер

2.5 Мы помещаем десятичную дробь между 2 и 5, что дает нам базовое число от 1 до 10.

2.5 X 10 6 Мы переместили десятичную запятую на 6 разрядов влево.

Маленькие числа

При работе с маленькими числами десятичная дробь перемещается вправо. Вместо положительной экспоненты (степени десяти) она отрицательная. Это не означает, что число отрицательное.

Например, если мы хотим представить количество 0,00000362, мы бы переместили десятичную дробь вправо, пока не получим число от 1 до 10. В этом случае наша десятичная дробь будет между 3 и 6.

Затем мы посчитаем, сколько цифр находится слева от десятичной дроби. В нашем примере мы переместили десятичную запятую на 6 разрядов. В нашем примере будет 3,62 X 10 -6 .

Обратите внимание, мы оставили 2, потому что это число больше нуля.

Чтобы преобразовать небольшое число, представленное научным представлением, в десятичное число, мы перемещаем десятичную дробь влево на количество разрядов, указанное экспонентой.

Пример

Представим следующее десятичное число в экспоненциальном формате:

0.000 000 025 наш номер.

2,5 Мы переместили десятичную запятую вправо, чтобы получить нашу базу 2,5, которая находится между 1 и 10.

2,5 X 10 -8 Мы переместили десятичную запятую на 8 разрядов вправо, получив показатель степени (-8).

Другие примеры

516,570,000,000,000 = 5,1657 X 10 14

0,000100972 = 1,00972 X 10 -4

4683.8 = 4,6838 Х 10 3

0,05871 = 5,871 X 10 -2

7,55 Х 10 2 = 755

190 X 10 6 = 190 000 000

1,23 Х 10 -6 = 0,00000123

9 Х 10 -3 = 0,009

Просмотрите видео ниже, прежде чем переходить к следующему разделу.

Видео с научной нотацией

Арифметика с экспоненциальным представлением

Научная нотация упрощает арифметические операции с очень большими и очень маленькими числами.Это оставляет меньше места для ошибок.

Дополнение

Мы складываем числа в экспоненциальном представлении, используя следующий метод:

  1. Выразите оба числа с одинаковой степенью десяти.
  2. Сложите основные числа.
  3. Опустите степень десяти, чтобы представить новую степень десяти для суммы.
  4. Упростите так, чтобы базовое число было от 1 до 10.

Пример

Как сложить 3 X 10 5 плюс 6 X 10 4 ?

Нам нужно сначала выразить числа, используя ту же степень десяти:

(3 х 10 5 ) + (60 х 10 5 )

Добавьте основные числа:

3 + 60 = 63

Опустите силу десяти:

63 Х 10 5

Упростите так, чтобы в основе лежало число от 1 до 10:

6.3 Х 10 6

Вычитание

При вычитании степеней десяти используется следующий метод:

  1. Выразите оба числа с одинаковой степенью десяти.
  2. Вычтите основные числа без их степени десяти.
  3. Опустите степень десяти, чтобы обозначить разницу.
  4. Упростите так, чтобы базовое число было от 1 до 10.

Пример

Вот пример вычитания чисел, выраженных в степенях десяти:

Вычтем 3.5 X 10 -12 из 9,5 X 10 -11

Сначала представим оба числа в одной и той же степени десяти:

(9,5 X 10 -11 ) – (0,35 X 10 -11 )

Вычтите основные числа:

9,5 – 0,35 = 9,15

Обрушьте силу десяти:

9,15 Х 10 -11

Научная запись: сложение и вычитание

Умножение

Для умножения чисел, выраженных в экспоненциальном представлении, используйте следующий метод:

  1. Умножайте основные числа без десятичной степени.
  2. Сложите степени десяти, используя алгебраические правила сложения чисел (степени не обязательно должны быть одинаковыми).

Пример

Умножить 6 X 10 3 на 4 X 10 -5

Умножьте основные числа: (6) (4) = 24

Сложите показатели: 3 + (-5) = -2

Товар: 24 X 10 -2

Упрощенное: 2,4 X 10 -1

Отдел

Для деления чисел, выраженных в экспоненциальном представлении, используйте следующий метод:

  1. Запишите задачу в виде дроби с числителем и знаменателем.{4}}}

    долларов США

    Разделите основные числа:

    7 / 3,5 = 2

    Вычтите экспоненты:

    9–4 = 5

    Частное: 2 X 10 5

    Научная запись: умножение и деление

    Преобразование мер с метрическими префиксами

    В области электроники вы будете иметь дело с измеряемыми величинами.Вы будете измерять напряжение, ток и сопротивление, а также многие другие электрические величины. Все эти измерения имеют определенные единицы и символы, которые используются в сочетании с инженерными обозначениями.

    Инженерное обозначение

    Подобно научной нотации, инженерная нотация использует ту же концепцию «степени десяти». Разница в том, что инженерная нотация может содержать до трех цифр слева от десятичной дроби. Кроме того, инженерная нотация может иметь только экспоненты, кратные трем (3, 6, 9 и т. Д.).).

    Пример

    Ниже приведены несколько примеров чисел, представленных как в научных, так и в инженерных обозначениях:

    Номер Научная нотация инженерная нотация

    23000 2,3 х 10 4 23 х 10 3

    500 5 X 10 2 500 или.5 Х 10 3

    0,000052 5,2 X 10 -5 52 X 10 -6

    Электрооборудование

    Электрические единицы и количества представлены буквенным обозначением. Ниже приведена таблица некоторых общих электрических величин, SI (международный стандарт), и символы:

    КОЛИЧЕСТВО СИМВОЛ СИСТЕМА СИ СИМВОЛ
    Напряжение V Вольт V
    Текущий I Ампер A
    Заряд Q Кулон С
    Сопротивление R Ом Ом
    Емкость С Фарад F
    Индуктивность L Генри H
    Мощность P Ватт Вт
    Энергия Вт Джоуль Дж
    Время Т секунд S
    Частота F Герц Гц


    Праймер по электрическим блокам, сокращения и символы 1-2

    Метрические префиксы

    Метрические префиксы представляют собой некоторые из наиболее распространенных степеней десяти в технических обозначениях.Ниже представлена ​​таблица с наиболее распространенными префиксами метрики:

    Префикс Префикс
    Символ
    Значение
    Пико P 10 -12 = 0,000 000 000 001
    нано n 10 -9 = 0,000 000 001
    микро µ 10 -6 = 0.000 001
    милли метр 10 -3 = 0,001
    килограмм к 10 3 = 1000
    Мега M 10 6 = 1000000
    Гига G 10 9 = 1000000000
    Тера Т 10 12 = 1 000 000 000 000

    Пример

    Покажите следующий номер с префиксом и символами единиц:

    0.005 Volts Наш номер

    5 X 10 -3 Вольт в экспоненциальном представлении

    5 м Вольт В нашей таблице мы видим 10 -3 представлено м

    5 мВ Обозначение для вольт: В

    Конвертация в метрические единицы

    Для выполнения некоторых вычислений с использованием метрических единиц удобнее преобразовывать префиксы метрики. При преобразовании префиксов необходимо соблюдать несколько основных правил:

    1. Переместите десятичную запятую вправо при преобразовании больших единиц в меньшие.
    2. Переместите десятичную точку влево при преобразовании малых единиц в большие.
    3. Найдите разность степеней десяти, чтобы решить, на сколько мест переместить десятичную запятую.

    Пример

    1. Перевести 3 миллифарада в микрофарады.

    Используя приведенную выше таблицу, мы видим, что mF – это миллифарады (10 -3 ). Микрофарад 10 -6 .

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
