Магнитная индукция, магнитный поток: определение, формулы, смысл

Магнитная индукция (обозначается символом В) – главная характеристика магнитного поля (векторная величина ), которая определяет силу воздействия на перемещающийся электрический заряд (ток) в магнитном поле, направленной в перпендикулярном направлении скорости движения.

Магнитная индукция определяется способностью влиять на объект с помощью магнитного поля. Эта способность проявляется при перемещении постоянного магнита в катушке, в результате чего в катушке индуцируется (возникает) ток, при этом магнитный поток в катушке также увеличивается.

Физический смысл магнитной индукции

Физически это явление объясняется следующим образом. Металл имеет кристаллическую структуру (катушка состоит из металла). В кристаллической решетке металла расположены электрические заряды — электроны. Если на металл не оказывать ни какое магнитное воздействие, то заряды (электроны) находятся в покое и никуда не движутся.

Если же металл попадает под действие переменного магнитного поля (из-за перемещения постоянного магнита внутри катушки — именно перемещения), то заряды начинают двигаться под действием этого магнитного поля.

 В результате чего в металле возникает электрический ток. Сила этого тока зависит от физических свойств магнита и катушки и скорости перемещения одного относительно другого.

При помещении металлической катушки в магнитное поле заряженные частицы металлический решетки (в кашутке) поворачиваются на определенный угол и размещаются вдоль силовых линий магнитного поля.

Чем выше сила магнитного поля, тем больше количество частиц поворачиваются и тем более однородным будет являться их расположение.

Магнитные поля, ориентированные в одном направлении не нейтрализуют друг друга, а складываются, формируя единое поле.

Формула магнитной индукции

где, В — вектор магнитной индукции, F — максимальная сила действующая на проводник с током, I — сила тока в проводнике, l — длина проводника.

Магнитный поток

Магнитный поток это скалярная величина, которая характеризует действие магнитной индукции на некий металлический контур.

Магнитная индукция определяется числом силовых линий, проходящих через 1 см2 сечения металла.

Магнитометры, используемые для ее измерения, называют теслометрами.

Единицей измерения магнитной индукции в системе СИ является Тесла (Тл).

После прекращения движение электронов в катушке сердечник, если он выполнен из мягкого железа, теряет магнитные качества. Если он изготовлен из стали, то он имеет способность некоторое время сохранять свои магнитные свойства.

pue8.ru

Напряжённость магнитного поля — это… Что такое Напряжённость магнитного поля?

Напряжённость магни́тного по́ля (стандартное обозначение Н) — векторная физическая величина, равная разности вектора магнитной индукции B и вектора намагниченности M.

В СИ: где  — магнитная постоянная.

В СГС:

  • В простейшем случае изотропной (по магнитным свойствам) среды и в приближении достаточно низких частот изменения поля B и H просто пропорциональны друг другу, отличаясь просто числовым множителем (зависящим от среды) B = μ H в системе СГС или B = μ0μ H в системе СИ (см. Магнитная проницаемость, также см. Магнитная восприимчивость).

В системе СГС напряжённость магнитного поля измеряется в эрстедах (Э), в системе СИ — в амперах на метр (А/м). В технике эрстед постепенно вытесняется единицей СИ — ампером на метр.

1 Э = 1000/(4π) А/м ≈ 79,5775 А/м.

1 А/м = 4π/1000 Э ≈ 0,01256637 Э.

Физический смысл

В вакууме (или в отсутствие среды, способной к магнитной поляризации, а также в случаях, когда последняя пренебрежима) напряжённость магнитного поля совпадает с вектором магнитной индукции с точностью до коэффициента, равного 1 в СГС и μ0 в СИ.

В магнетиках (магнитных средах) напряжённость магнитного поля имеет физический смысл «внешнего» поля, то есть совпадает (быть может, в зависимости от принятых единиц измерения, с точностью до постоянного коэффициента, как например в системе СИ, что общего смысла не меняет) с таким вектором магнитной индукции, какой «был бы, если магнетика не было».

Например, если поле создаётся катушкой с током, в которую вставлен железный сердечник, то напряжённость магнитного поля H внутри сердечника совпадает (в СГС точно, а в СИ — с точностью до постоянного размерного коэффициента) с вектором B0, который был бы создан этой катушкой при отсутствии сердечника и который в принципе может быть рассчитан исходя из геометрии катушки и тока в ней, без всякой дополнительной информации о материале сердечника и его магнитных свойствах.

При этом надо иметь в виду, что более фундаментальной характеристикой магнитного поля является вектор магнитной индукции B. Именно он определяет силу действия магнитного поля на движущиеся заряженные частицы и токи, а также может быть непосредственно измерен, в то время как напряжённость магнитного поля H можно рассматривать скорее как вспомогательную величину (хотя рассчитать её, по крайней мере, в статическом случае, проще, в чём и состоит её ценность: ведь H создают так называемые свободные токи, которые сравнительно легко непосредственно измерить, а трудно измеримые связанные токи — то есть токи молекулярные и т. п. — учитывать не надо).

Правда, в обычно используемое выражение для энергии магнитного поля (в среде) B и H входят почти равноправно, но надо иметь в виду, что в эту энергию включена и энергия, затраченная на поляризацию среды, а не только энергия собственно поля[1]. Энергия магнитного поля как такового выражается только через фундаментальное B. Тем не менее видно, что величина H феноменологически и тут весьма удобна.

См. также

Примечания

  1. Действительно, для иллюстрации рассмотрим выражение для так называемой плотности энергии поля в среде для сравнительно простого случая линейной связи намагниченности напряженности магнитного поля Тогда (используем здесь СИ) раскрывается как

    где первый член — энергия магнитного поля в чистом виде, поскольку второй — совершенно очевидно энергия взаимодействия поля со средой — например с магнитными диполями парамагнетика.

dic.academic.ru

Ответы Mail.ru: что такое магнитное поле?

Магни́тное по́ле — составляющая электромагнитного поля, появляющаяся при наличии изменяющегося во времени электрического поля. Кроме того, магнитное поле может создаваться током заряженных частиц, либо магнитными моментами электронов в атомах (постоянные магниты) . Основной характеристикой магнитного поля является его сила, определяемая вектором магнитной индукции \vec{\mathbf{B}}. В СИ магнитная индукция измеряется в Тесла (Тл) .

Магнитное поле — это особый вид материи, существующий независимо от нас, посредством которой осуществляется взаимодействие между движущимися заряженными частицами или телами, обладающими магнитным моментом.
Свойства магнитного поля

1. Явление электромагнитной индукции. При всяком изменении магнитного потока, пронизывающего какой-либо контур, в нём наводится электродвижущая сила.
2. Механическое взаимодействие м. п. с электрическим током. Минеральные частицы, попадая в магнитное поле, влияют на расположение его силовых линий. Магнитные частицы оказывают небольшое сопротивление магнитным силовым линиям, поэтому последние в них концентрируются. Устремляясь по кратчайшему пути, силовые линии втягивают магнитные частицы в пространство между полюсами. Немагнитные частицы ухудшают проводимость, поэтому силовые линии обходят их и выталкивают из поля.
3. Физическая сущность магнитной сепарации состоит в том, что магнитное поле искажает гравитационную траекторию минералов, обладающих соответствующими магнитными свойствами, чем вызывает их извлечение из потока других минералов, которые таких свойств не имеют.

[править] Чем создаётся магнитное поле

Магнитное поле формируется изменяющимся во времени электрическим полем либо собственными магнитными моментами частиц. Кроме того, магнитное поле может создаваться током заряженных частиц. В простых случаях оно может быть найдено из закона Био — Савара — Лапласа или теоремы о циркуляции (она же — закон Ампера) . В более сложных ситуациях ищется как решение уравнений Максвелла

Магнитное поле проявляется в воздействии на магнитные моменты частиц и тел, на движущиеся заряженные частицы (или проводники с током) . Сила, действующая на движущуюся в магнитном поле заряженную частицу, называется силой Лоренца. Она пропорциональна заряду частицы и векторному произведению вектора индукции поля и скорости движения частицы.

otvet.mail.ru

чем отличается индукция магнитного поля от напряженности магнитного поля?

Индукция МП характеризует силу, с которой поле действует на одиночный подвижный заряд
Напряженность же определяет разность меж векторами B и M.

Вообще говоря, ты можешь для своих школьных нужд считать, что ничем, т. к.
В = mu*H, где mu — магнитная проницаемость среды, то есть для случая вакуума — точно ничем.

Напряжённость магни́тного по́ля — (стандартное обозначение Н) это векторная физическая величина, равная разности вектора магнитной индукции B и вектора намагниченности M.
В вакууме (или в отсутствии среды, способной к магнитной поляризации, а также в случаях, когда последняя пренебрежима) напряженность магнитного поля совпадает с вектором магнитной индукции.

touch.otvet.mail.ru

Какое условное обозначение имеет магнитная линия поля, перпендикулярная плоскостичертежа и направленная на НАС!

<a href=»/» rel=»nofollow» title=»15907216:##:1OjIQmv»>[ссылка заблокирована по решению администрации проекта]</a>

Нужно рисовать крестики х х х х
х х х х
х х х х

Энциклопедия магнетизма.

Энциклопедия магнетизма
Магнетизм в школьной программе.

Неоднородное и однородное магнитное поле.
Рассмотрим картину линий магнитного поля постоянного полосового магнита, изображенную на рисунке.

Магнитное поле постоянного магнитаМагнитное поле проводника с током

Из курса физики 8 класса мы знаем, что магнитные линии выходят из северного полюса магнита и входят в южный. Внутри магнита они направлены от южного полюса к северному. Магнитные линии не имеют ни начала, ни конца: они либо замкнуты, либо, как средняя линия на рисунке, идут из бесконечности в бесконечность.
Вне магнита магнитные линии расположены наиболее густо у его полюсов. Значит, возле полюсов поле самое сильное, а по мере удаления от полюсов оно ослабевает. Чем ближе к полюсу магнита расположена магнитная стрелка, тем с большей по модулю силой действует на нее поле магнита. Поскольку магнитные линии искривлены, то направление силы, с которой поле действует на стрелку, тоже меняется от точки к точке.
Таким образом, сила, с которой поле полосового магнита действует на помещенную в это поле магнитную стрелку, в разных точках поля может быть различной как по модулю, так и по направлению. Такое поле называется неоднородным. Линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке.

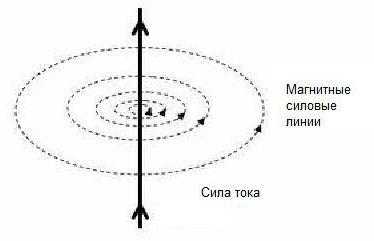

Еще одним примером неоднородного магнитного поля может служить поле вокруг прямолинейного проводника с током. На рисунке изображен участок такого проводника, расположенный перпендикулярно к плоскости чертежа. Кружочком обозначено сечение проводника. Точка означает, что ток направлен из-за чертежа к нам, как будто мы видим острие стрелы, указывающей направление тока (ток, направленный от нас за чертеж, обозначают крестиком, как будто мы видим хвостовое оперение стрелы, направленной по току).
Из этого рисунка видно, что магнитные линии поля, созданного прямолинейным проводником с током, представляют собой концентрические окружности, расстояние между которыми увеличивается по мере удаления от проводника.
В некоторой ограниченной области пространства можно создать однородное магнитное поле, т. е. поле, в любой точке которого сила действия на магнитную стрелку одинакова по модулю и направлению.
Рассмотрим магнитное поле, возникающее внутри так называемого соленоида, т. е. проволочной цилиндрической катушки с током. Поле внутри соленоида можно считать однородным, если длина соленоида значительно больше его диаметра (вне соленоида поле неоднородно, его магнитные линии расположены примерно так же, как у полосового магнита). Магнитные линии однородного магнитного поля параллельны друг другу и расположены с одинаковой густотой.
Однородным является также поле внутри постоянного полосового магнита в центральной его части.

Изображение магнитного поля (от нас) Изображение магнитного поля (к нам)

Для изображения магнитного поля пользуются следующим приемом. Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа и направлены от нас за чертеж, то их изображают крестиками, а если из-за чертежа к нам – то точками. Как и в случае с током, каждый крестик – это как бы видимое нами хвостовое оперение летящей от нас стрелы, а точка – острие стрелы, летящей к нам (на обоих рисунках направление стрел совпадает с направлением магнитных линий).

Вопрос

Что Вы знаете о направлении и форме линий поля полосового магнита?

Ответ

У полосового магнита магнитные линии выходят из северного полюса и входят в южный. Внутри магнита они направлены от южного полюса к северному. Магнитные линии не имеют ни начала, ни конца: они либо замкнуты, либо, для средней линии, идут из бесконечности в бесконечность.

Вопрос

Какое магнитное поле – однородное или неоднородное – образует

touch.otvet.mail.ru

Напряженность магнитного поля, его базовые характеристики. Примеры задач :: SYL.ru

Наверное, все мы сталкивались в детстве с чудесными свойствами обыкновенных магнитов. Небольшой кусок металла привлекал к себе одни кусочки железа и отталкивал другие.

Удивительные свойства магнита этим не ограничиваются. Например, магнит, подвешенный на нити, всегда располагается в пространстве определенным образом – это свойство легло в основу изобретения компаса. Конечные точки магнита являются наиболее «сильными». Их принято называть «полюсами». Специфические свойства магнита обусловлены его магнитными полями, которые не являются веществом, но ведут себя весьма осязаемо. Одной из самых важных характеристик является напряженность магнитного поля.

Характеристики магнитного поля

Любое магнитное поле обладает энергией, которая проявляет себя при взаимодействии с другими телами. Под влиянием магнитных сил движущиеся частички меняют направление своего потока. Магнитное поле появляется лишь вокруг тех электрических зарядов, которые находятся в движении. Всякое изменение электрического поля влечет за собой появление магнитных полей.

Обратное утверждение также верно: изменение магнитного поля — предпосылка к возникновению электрического. Такое тесное взаимодействие привело к созданию теории электромагнитных сил, с помощью которых и сегодня успешно объясняются различные физические явления.

Изображение магнитных полей

Магнитное поле можно изобразить на листе бумаги при помощи силовых линий. Их рисуют таким образом, чтобы реальное направление сил поля в каждой точке совпадало с нарисованными. Направления силовых полей могут быть определены при помощи компасной стрелки, северный полюс которой всегда направлен по касательной к силовой линии. Северный полюс принято обозначать местом, откуда выходят силовые линии магнитного поля, и южный – местом их вхождения. Следует помнить, что такое разделение весьма условно, и принимается во внимание только из-за своей наглядности.

Что такое магнитная напряженность

Железные опилки, выстраивающиеся вдоль магнитных полей, доказывают, что магнитное поле имеет два важных показателя – величину и направление. В любой точке пространства магнитное поле распространяется со скоростью, равной скорости света в вакууме — 300000 километров/сек.

Чтобы дать определение характеристикам магнитного поля, ученые ввели величину «напряженность». Это векторная величина, указывающая направление действия магнитного поля и на количество его силовых линий. По своим характеристикам напряженность магнитного поля аналогична понятию «силы» в механике. Этот показатель не зависит от параметров среды, в которой проводятся эксперименты, а только от силы магнитного потока и расстояния до источника, продуцирующего поле. В различных случаях таким источником может служить одиночный магнит, магнитная катушка, электрический провод. В каждом из этих случаев возникает магнитное поле с определенными характеристиками.

Напряженность электромагнитного поля в экспериментах

Рассмотрим одиночный провод, по которому движется электрический ток. При движении этого провода вокруг него возникает магнитное поле. Его характеристики можно выразить через напряженность, которая определяется мерой воздействия магнитного поля на исследуемое тело.

Можно исследовать магнитное поле внутри катушки. В этом случае напряженность будет напрямую зависеть от количества витков катушки и расстояния между нею и исследуемым телом.

Объединяя эти два вывода, можно подвести итоги: напряженность магнитного поля в любой точке пространства обратно пропорциональна длине магнитной линии и прямо пропорциональна произведению количества витков катушки на силу тока.

Магнитная индукция

Определение напряженности магнитного поля было бы неполным без понятия «магнитная индукция». Эта величина объясняет, какую работу способно производить данное магнитное поле. Чем сильнее магнитное поле, тем больше работы оно может производить, тем больше значение его магнитной индукции.

В физике магнитная индукция обозначается литерой Ḇ. Наглядно ее можно изобразить в виде плотности магнитных силовых линий, приходящихся на единицу площади поверхности, которая расположена перперндикулярно к измеряемому магнитному полю. В настоящее время магнитная индукция измеряется в Теслах.

Магнитный поток

Еще одна величина, емко характеризующая магнитное поле. Магнитный поток определяет, какое количество силовых линий пронизывает определенную единицу площади. В однородном магнитном поле значение магнитного потока будет вычислено по формуле:

Ф= Ḇ/S, где:

Ф — магнитный поток;

Ḇ — значение магнитной индукции;

S – площадь, через которую проходя силовые линии магнитного поля.

В системе единиц СИ магнитный поток измеряется в Веберах.

Формула напряженности

Физический смысл этой величины можно выразить формулой: Н= I×ω/ L, где:

Н — напряженность магнитного поля;

L – расстояние между телом и источником магнитного поля;

ω – количество витков катушки;

I – сила тока в электрической цепи.

Из этого уравнения можно сделать вывод, что напряженность измеряется в [А/м], поскольку витки в катушке — количественная величина.

Намагничивающая сила

Произведение Н×I в данной формуле является не чем иным, как аналогией напряжения электрического поля. Если этот параметр применить ко всей длине линии магнитной индукции, то полученное произведение будет носить название намагничивающей силы (н.с). Эта физическая величина измеряется в амперах, но специалисты предпочитают термин «ампер-виток», подчеркивающий прямую зависимость силы от количества витков катушки.

Правило буравчика

Чтобы определить направление магнитного поля катушки или провода, специалисты применяют правило буравчика. Если «вкручивающее» движение воображаемого буравчика параллельно направлению тока в цепи, то «рукоятка» буравчика показывает, как будут располагаться силовые линии магнитного поля.

Примеры на определение напряженности магнитного поля

Пример 1. Имеется катушка с количеством витков 100 и имеющая длину 10 см. Необходимо обеспечить заданное значение напряженности магнитного поля в 5000А/м. Какой силы ток должен протекать по катушке?

Решение: согласно определению, намагничивающая сила катушки равна Н = I×ω/ L. А произведение Н×I дает намагничивающую силу. Отсюда можно вывести значение силы тока, которое равно: 5000А/м*0,1м = сила тока * количество витков. Решая простую пропорцию, получаем, что сила тока в данной задаче должна быть равна 5А.

Пример 2. В катушке 2000 витков, через нее протекает ток силой в 5 Ампер. Чему равна намагничивающаяся сила катушки?

Решение: простая формула дает ответ: н.с.= I×ω. Таким образом н.с = 2000×5 = 10000 ампер-витков.

Пример 3.

Как определить напряженность магнитного поля прямого электрического провода на расстоянии 5 см? Сила тока, текущего через провод, равна 30 А.

В этом примере нам также пригодится формула

H∙l = I∙ω.

В случае прямого провода количество витков катушки будет равно 1, а длина l = 2∙π∙r.

Отсюда можно вывести, что

Н = 30/(2*3,14*0,02) = 238,85 А/м.

Эти и подобные задачи легко можно решить при помощи базового курса школьной физики. Решение таких несложных примеров поможет понять качественную суть электромагнитных процессов в окружающей нас природе.

www.syl.ru
