Обозначение магнитного поля: Условное обозначение направления тока в проводнике, вокруг которого существует магнитное поле — задание. Физика, 8 класс. - Санкт-Петербургское государственное бюджетное учреждение социального обслуживания населения

Содержание

Магнитный поток. Напряженность магнитного поля. Магнитная проницаемость

Произведение магнитной индукции на величину площадки, перпендикулярной направлению поля, называется магнитным потоком через данную площадку.

Магнитный поток через площадку можно рассматривать как совокупность магнитных линий, пронизывающих всю площадку, расположенную перпендикулярно направлению магнитного поля.

Магнитный поток обозначается буквой Ф и вычисляется по формуле: Ф = B * S, где В — магнитная индукция; S — площадь площадки.

В качестве единицы магнитного потока принят вебер (обозначение вб).

Магнитную индукцию можно представить произведением двух сомножителей, один из которых μ — магнитная проницаемость, зависит от физических свойств тела, а второй H — напряженность магнитного поля от величины и расположения электрических токов, создающих это поле, B = μ * H.

Количественная связь между электрическим током и напряженностью окружающего его магнитного поля определяется законом полного тока.

Рассмотрим магнитное поле, образованное кольцевой катушкой, имеющей w витков, равномерно распределенных по всей длине сердечника (рис. 1).

Проведем замкнутый контур, совпадающий с магнитной линией в сердечнике. Поверхность, ограниченная этим контуром, пронизывается w витками. В каждом витке течет ток, равный I.

Полный ток, пронизывающий контур, равен произведению силы тока на число витков.
Вследствие осевой симметрии катушки напряженность поля во всех точках контура имеет одинаковое значение.

В этом случае закон полного тока выражается следующими соотношениями:

где l — длина всего замкнутого контура.

Произведение напряженности магнитного поля на всю длину замкнутого контура, совпадающего с магнитной линией, равно полному току, пронизывающему контур.

Напряженность магнитного поля измеряется в амперах на метр (обозначение а/м).

Закон полного тока лежит в основе расчетов магнитных цепей электрических машин.

Магнитная проницаемость определяется формулой:

Тела, у которых μ меньше единицы (например, медь), называются диамагнитными.

Тела, у которых μ больше единицы (например, воздух), называются парамагнитными.

Магнитная проницаемость диамагнитных и парамагнитных веществ очень близка к единице.

Особую группу составляют так называемые ферромагнитные вещества. Основными ее представителями являются железо, никель, кобальт и их сплавы.

Магнитная проницаемость ферромагнитных тел очень велика, поэтому все электромагниты снабжаются сердечниками из ферромагнитных материалов. При незначительном токе в обмотках в таких сердечниках возникают весьма большие магнитные потоки.

Рис. 1

Рис. 2

Характерным признаком ферромагнитных тел является зависимость их магнитной проницаемости от магнитной индукции и от предыдущих магнитных состояний тела.

Таким образом, магнитная проницаемость ферромагнитных тел является величиной непостоянной и изменяется в зависимости от магнитной индукции.

Следовательно, в формуле B = μ * H одновременно с Н изменяется В и μ. Поэтому для того, чтобы характеризовать магнитные свойства ферромагнитных тел, выражают зависимость между В и H графически в виде кривой. На представленном графике (рис. 2) по горизонтальной оси, называемой осью абсцисс, отложены значения напряженности поля в стали, а по вертикальной, называемой осью ординат, — соответствующие величины магнитной индукции в той же стали. Такую кривую называют кривой намагничивания.

Кривые намагничивания стали (железа) впервые были определены в 1871 г. знаменитым русским физиком А. Г. Столетовым.

При рассмотрении кривых намагничивания стали можно установить, что с увеличением напряженности магнитного поля H магнитная индукция В в железе вначале сильно возрастает, а затем приближается к максимальному значению и при дальнейшем увеличении H увеличивается незначительно, или, как говорят, достигает насыщения.

Большое значение для практических целей имеет построение графической зависимости В от H при так называемом циклическом намагничивании железа, т. е. при изменении величины H от нуля до некоторого максимального значения и уменьшении H до нуля, затем изменении направления H и увеличении H до максимального значения, уменьшении H до нуля и увеличении H до максимального значения в первом направлении и т. д. (см. рис. 2).

Полученная замкнутая кривая АСА₁С₁А называется гистерезисной петлей. Гистерезисом называют отставание В от H в процессе намагничивания и размагничивания.

Теоретически доказано, что площадь, охватываемая гистерезисной петлей, пропорциональна электрической энергии, расходуемой на нагревание железа при его перемагничивании за один цикл. Потери энергии в электрических машинах и аппаратах, связанные с перемагничиванием, называются потерями на гистерезис

Каждый сорт стали имеет свои кривые намагничивания, определяющие его магнитные свойства.

Определим величину магнитного потока Ф в кольцевой катушке (длина магнитопровода которой равна l, сечение магнитопровода S, магнитная проницаемость его материала μ), имеющей w витков, при прохождении по ней тока l.

Характеристики неодимовых магнитов

Данную статью мы написали, чтобы дать ответ на вопрос о классах магнитов, их стандартах, физических характеристиках.

Несмотря на то, что предлагаемые нами магниты называются неодимовыми, они могут очень сильно отличаться друг от друга, ведь у каждого магнита есть свои физические характеристики, а не только размеры, форма и покрытие. Поэтому вопрос, какие именно неодимовые магниты Вас интересуют, не должен ставить Вас в тупик. В этой статье Вы получите ответы на многие свои вопросы.

Зачастую, мы, как производители и продавцы, хотим услышать технические характеристики магнита, а именно буквы и цифры, в которых они (технические характеристики) зашифрованы. А покупатель зачастую досконально знает свою область применения магнитов, но номенклатуру, тем более международную, не знает.
Итак, начинаем разбираться с международной номенклатурой магнитов, а именно классами, техническими характеристиками и обозначениями.

В первую очередь, неодимовые магниты делят на классы, которые обозначаются буквами и числами (например, N35), в которых и заложена основная информация о магните. Ниже приведена стандартная номенклатурная таблица характеристик неодимовых магнитов (смотрите в левый столбик – там указаны классы).

В таблице все численные величины мы представили в двух единицах измерения. Первая, без скобочек, – это величина измерения в системе СИ (эта та система, в которой работает наша страна), а вторая (указана в скобках), – это измерения в международной системе СГСЕ (европейские стандарты). Для Вашего удобства мы решили указать в таблице обе единицы измерения.

Таблица характеристик неодимовых магнитов

Начинаем изучать таблицу справа налево. Как Вы можете увидеть по правому столбику таблицы, основное классовое отличие магнитов – это их рабочая температура использования, то есть та допустимая максимальная температура, превышая которую магнит начинает терять свои магнитные свойства. Таким образом, на температурный диапазон использования магнита указывает буквенная часть его маркировки (левый столбец). Дадим расшифровку этих букв:

Магниты марки N (Normal)– могут применяться при нормальных температурах, то есть до 80 градусов Цельсия;
Магниты марки M (Medium) – могут применяться при повышенных температурах, то есть до 100 градусов Цельсия;
Магниты марки H (High) – могут применяться при высоких температурах, до 120 градусов Цельсия;
Магниты марки SH (Super High) – могут применяться при температурах до 150 градусов Цельсия;
Магниты марки UH (Ultra High) – могут применяться при температурах до 180 градусов Цельсия;
Магниты марки EH (Extra High) – могут применяться при температурах до 200 градусов Цельсия.

Стоит оговориться, что отрицательные температуры не оказывают влияния на магнитные свойства для большинства магнитов.

Цифры, указанные в обозначении класса магнитов: N30, 33M, 35H, 38SH, 40UH и т.д., указывают на Магнитную Энергию (четвертый столбец таблицы), измеряется в килоДжоуль на кубический метр. Этот критерий магнитов отвечает за их мощность или, так называемое, «усилие на отрыв», то есть сила, которую необходимо приложить к магниту, чтобы его «оторвать» от поверхности. Необходимо понимать, что поверхность (стальной лист) должен быть идеально ровным, а приложенная сила должна быть перпендикулярной к листу. Это, так называемые, идеальные или теоретические условия. Совершенно понятно, что чем выше цифровое обозначение магнита, тем выше его усилие на отрыв.

Сила на отрыв магнита

Но, кроме того, «сила на отрыв» зависит не только от физических характеристик магнита, но и от его размера и веса. Например, магнит 25*20 мм легче оторвать от стального листа, чем магнит 40*5 мм, так как площадь соприкосновения у второго магнита больше (25 мм против 40мм). Но линии магнитного поля, если их визуализировать, распространяются у первого магнита (25*20 мм) «дальше», значит, и «цепляется» за стальной лист он лучше.

Класс	Остаточная магнитная индукция, миллиТесла (КилоГаусс)	Коэрцитивная сила, КилоАмпер/метр (КилоЭрстед)	Магнитная энергия, килоДжоуль/м3 (МегаГаусс-Эрстед)	Рабочая температура, градус Цельсия
N35	1170-1220 (11,7-12,2)	≥955 (≥12)	263-287 (33-36)	80
N38	1220-1250 (12,2-12,5)	≥955 (≥12)	287-310 (36-39)	80
N40	1250-1280 (12,5-12,8)	≥955 (≥12)	302-326 (38-41)	80
N42	1280-1320 (12,8-13,2)	≥955 (≥12)	318-342 (40-43)	80
N45	1320-1380 (13,2-13,8)	≥955 (≥12)	342-366 (43-46)	80
N48	1380-1420 (13,8-14,2)	≥876 (≥12)	366-390 (46-49)	80
N50	1400-1450 (14,0-14,5)	≥876 (≥11)	382-406 (48-51)	80
N52	1430-1480 (14,3-14,8)	≥876 (≥11)	398-422 (50-53)	80
33M	1130-1170 (11,3-11,7)	≥1114 (≥14)	247-263 (31-33)	100
35M	1170-1220 (11,7-12,2)	≥1114 (≥14)	263-287 (33-36)	100
38M	1220-1250 (12,2-12,5)	≥1114 (≥14)	287-310 (36-39)	100
40M	1250-1280 (12,5-12,8)	≥1114 (≥14)	302-326 (38-41)	100
42M	1280-1320 (12,8-13,2)	≥1114 (≥14)	318-342 (40-43)	100
45M	1320-1380 (13,2-13,8)	≥1114 (≥14)	342-366 (43-46)	100
48M	1380-1420 (13,8-14,3)	≥1114 (≥14)	366-390 (46-49)	100
50M	1400-1450 (14,0-14,5)	≥1114 (≥14)	382-406 (48-51)	100
30H	1080-1130 (10,8-11,3)	≥1353 (≥17)	223-247 (28-31)	120
33H	1130-1170 (11,3-11,7)	≥1353 (≥17)	247-271 (31-34)	120
35H	1170-1220 (11,7-12,2)	≥1353 (≥17)	263-287 (33-36)	120
38H	1220-1250 (12,2-12,5)	≥1353 (≥17)	287-310 (36-39)	120
40H	1250-1280 (12,5-12,8)	≥1353 (≥17)	302-326 (38-41)	120
42H	1280-1320 (12,8-13,2)	≥1353 (≥17)	318-342 (40-43)	120
45H	1320-1380 (13,2-13,8)	≥1353 (≥17)	326-358 (43-46)	120
48H	1380-1420 (13,8-14,3)	≥1353 (≥17)	366-390 (46-49)	120
30SH	1080-1130 (10,8-11,3)	≥1592 (≥20)	233-247 (28-31)	150
33SH	1130-1170 (11,3-11,7)	≥1592 (≥20)	247-271 (31-34)	150
35SH	1170-1220 (11,7-12,2)	≥1592 (≥20)	263-287 (33-36)	150
38SH	1220-1250 (12,2-12,5)	≥1592 (≥20)	287-310 (36-39)	150
40SH	1240-1280 (12,4-12,8)	≥1592 (≥20)	302-326 (38-41)	150
42SH	1280-1320 (12,8-13,2)	≥1592 (≥20)	318-342 (40-43)	150
45SH	1320-1380 (13,2-13,8)	≥1592 (≥20)	342-366 (43-46)	150
28UH	1020-1080 (10,2-10,8)	≥1990 (≥25)	207-231 (26-29)	180
30UH	1080-1130 (10,8-11,3)	≥1990 (≥25)	223-247 (28-31)	180
33UH	1130-1170 (11,3-11,7)	≥1990 (≥25)	247-271 (31-34)	180
35UH	1180-1220 (11,7-12,2)	≥1990 (≥25)	263-287 (33-36)	180
38UH	1220-1250 (12,2-12,5)	≥1990 (≥25)	287-310 (36-39)	180
40UH	1240-1280 (12,4-12,8)	≥1990 (≥25)	302-326 (38-41)	180
28EH	1040-1090 (10,4-10,9)	≥2388 (≥30)	207-231 (26-29)	200
30EH	1080-1130 (10,8-11,3)	≥2388 (≥30)	233-247 (28-31)	200
33EH	1130-1170 (11,3-11,7)	≥2388 (≥30)	247-271 (31-34)	200
35EH	1170-1220 (11,7-12,2)	≥2388 (≥30)	263-287 (33-36)	200
38EH	1220-1250 (12,2-12,5)	≥2388 (≥30)	287-310 (36-39)	200

Как сравнить силу магнитов?

Если возникает необходимость сравнить, какой из двух выбранных магнитов сильнее, рекомендуем Вам воспользоваться следующими способами.

При одинаковых линейных размерах (точная методика):

Чтобы понять, насколько один магнит сильнее другого, необходимо значение остаточной магнитной индукции одного магнита (второй столбец таблицы) разделить на значение остаточной магнитной индукции другого магнита. Пример: неодимовый магнит N40 с В=1250 мТ и неодимовый магнит N50 с В=1400 мТ, делим их магнитные индукции и получаем 1400/1250 = 1,12, то есть магнит N50 «сильнее» магнита N40 на 12%, при условии, что линейные размеры магнитов одинаковые.

При разных линейных размерах (грубая методика):

Чтобы понять, насколько один магнит сильнее другого, необходимо сравнить их массы. Пример: магнит 30*10 мм весит примерно 55 грамм, а магнит 25*20 мм весит 76 грамм. Делим их массы 76/55=1,38, то есть магнит 25*20 мм сильнее магнита 30*10 мм примерно на 38%, при условии, что их классы, то есть физические характеристики, одинаковые.

Коэрцитивная сила магнита

И в таблице осталась одна незатронутая колонка – Коэрцитивная Сила (третий столбец). Кратко, Коэрцитивная сила – это величина магнитного поля, в которое нужно поместить магнит, чтобы его «размагнитить». Данная величина, как правило, очень важна в случаях, если магнит эксплуатируется в условиях жёсткого внешнего магнитного поля, как правило, вблизи мощных электроузлов.

Надеемся, что в данной статье (характеристики неодимовых магнитов) Вы нашли ответы на часть Ваших вопросов. На другие вопросы мы с удовольствием ответим по телефону или электронной почте, которые указаны в контактах.

Читайте также:

Что такое неодимовый магнит?

Что такое самариевый магнит?

Правила работы с магнитами

Что такое аксиальная намагниченность?

Можно ли изготовить магниты по Вашим размерам?

Напряженность магнитного поля, его базовые характеристики. Примеры задач :: SYL.ru

Наверное, все мы сталкивались в детстве с чудесными свойствами обыкновенных магнитов. Небольшой кусок металла привлекал к себе одни кусочки железа и отталкивал другие.

Удивительные свойства магнита этим не ограничиваются. Например, магнит, подвешенный на нити, всегда располагается в пространстве определенным образом – это свойство легло в основу изобретения компаса. Конечные точки магнита являются наиболее «сильными». Их принято называть «полюсами». Специфические свойства магнита обусловлены его магнитными полями, которые не являются веществом, но ведут себя весьма осязаемо. Одной из самых важных характеристик является напряженность магнитного поля.

Характеристики магнитного поля

Любое магнитное поле обладает энергией, которая проявляет себя при взаимодействии с другими телами. Под влиянием магнитных сил движущиеся частички меняют направление своего потока. Магнитное поле появляется лишь вокруг тех электрических зарядов, которые находятся в движении. Всякое изменение электрического поля влечет за собой появление магнитных полей.

Обратное утверждение также верно: изменение магнитного поля – предпосылка к возникновению электрического. Такое тесное взаимодействие привело к созданию теории электромагнитных сил, с помощью которых и сегодня успешно объясняются различные физические явления.

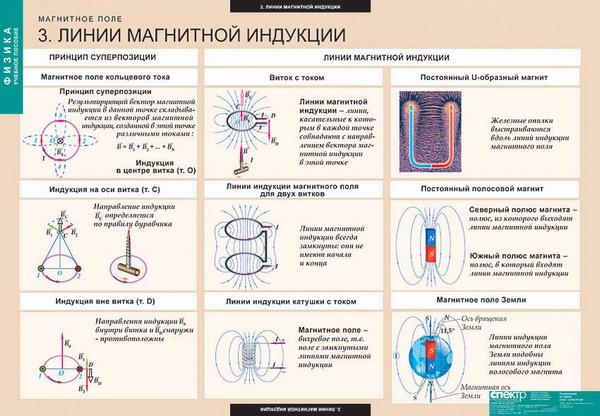

Изображение магнитных полей

Магнитное поле можно изобразить на листе бумаги при помощи силовых линий. Их рисуют таким образом, чтобы реальное направление сил поля в каждой точке совпадало с нарисованными. Направления силовых полей могут быть определены при помощи компасной стрелки, северный полюс которой всегда направлен по касательной к силовой линии. Северный полюс принято обозначать местом, откуда выходят силовые линии магнитного поля, и южный – местом их вхождения. Следует помнить, что такое разделение весьма условно, и принимается во внимание только из-за своей наглядности.

Что такое магнитная напряженность

Железные опилки, выстраивающиеся вдоль магнитных полей, доказывают, что магнитное поле имеет два важных показателя – величину и направление. В любой точке пространства магнитное поле распространяется со скоростью, равной скорости света в вакууме – 300000 километров/сек.

Чтобы дать определение характеристикам магнитного поля, ученые ввели величину «напряженность». Это векторная величина, указывающая направление действия магнитного поля и на количество его силовых линий. По своим характеристикам напряженность магнитного поля аналогична понятию «силы» в механике. Этот показатель не зависит от параметров среды, в которой проводятся эксперименты, а только от силы магнитного потока и расстояния до источника, продуцирующего поле. В различных случаях таким источником может служить одиночный магнит, магнитная катушка, электрический провод. В каждом из этих случаев возникает магнитное поле с определенными характеристиками.

Напряженность электромагнитного поля в экспериментах

Рассмотрим одиночный провод, по которому движется электрический ток. При движении этого провода вокруг него возникает магнитное поле. Его характеристики можно выразить через напряженность, которая определяется мерой воздействия магнитного поля на исследуемое тело.

Можно исследовать магнитное поле внутри катушки. В этом случае напряженность будет напрямую зависеть от количества витков катушки и расстояния между нею и исследуемым телом.

Объединяя эти два вывода, можно подвести итоги: напряженность магнитного поля в любой точке пространства обратно пропорциональна длине магнитной линии и прямо пропорциональна произведению количества витков катушки на силу тока.

Магнитная индукция

Определение напряженности магнитного поля было бы неполным без понятия «магнитная индукция». Эта величина объясняет, какую работу способно производить данное магнитное поле. Чем сильнее магнитное поле, тем больше работы оно может производить, тем больше значение его магнитной индукции.

В физике магнитная индукция обозначается литерой Ḇ. Наглядно ее можно изобразить в виде плотности магнитных силовых линий, приходящихся на единицу площади поверхности, которая расположена перперндикулярно к измеряемому магнитному полю. В настоящее время магнитная индукция измеряется в Теслах.

Магнитный поток

Еще одна величина, емко характеризующая магнитное поле. Магнитный поток определяет, какое количество силовых линий пронизывает определенную единицу площади. В однородном магнитном поле значение магнитного потока будет вычислено по формуле:

Ф= Ḇ/S, где:

Ф – магнитный поток;

Ḇ – значение магнитной индукции;

S – площадь, через которую проходя силовые линии магнитного поля.

В системе единиц СИ магнитный поток измеряется в Веберах.

Формула напряженности

Физический смысл этой величины можно выразить формулой: Н= I×ω/ L, где:

Н – напряженность магнитного поля;

L – расстояние между телом и источником магнитного поля;

ω – количество витков катушки;

I – сила тока в электрической цепи.

Из этого уравнения можно сделать вывод, что напряженность измеряется в [А/м], поскольку витки в катушке – количественная величина.

Намагничивающая сила

Произведение Н×I в данной формуле является не чем иным, как аналогией напряжения электрического поля. Если этот параметр применить ко всей длине линии магнитной индукции, то полученное произведение будет носить название намагничивающей силы (н.с). Эта физическая величина измеряется в амперах, но специалисты предпочитают термин «ампер-виток», подчеркивающий прямую зависимость силы от количества витков катушки.

Правило буравчика

Чтобы определить направление магнитного поля катушки или провода, специалисты применяют правило буравчика. Если «вкручивающее» движение воображаемого буравчика параллельно направлению тока в цепи, то “рукоятка” буравчика показывает, как будут располагаться силовые линии магнитного поля.

Примеры на определение напряженности магнитного поля

Пример 1. Имеется катушка с количеством витков 100 и имеющая длину 10 см. Необходимо обеспечить заданное значение напряженности магнитного поля в 5000А/м. Какой силы ток должен протекать по катушке?

Решение: согласно определению, намагничивающая сила катушки равна Н = I×ω/ L. А произведение Н×I дает намагничивающую силу. Отсюда можно вывести значение силы тока, которое равно: 5000А/м*0,1м = сила тока * количество витков. Решая простую пропорцию, получаем, что сила тока в данной задаче должна быть равна 5А.

Пример 2. В катушке 2000 витков, через нее протекает ток силой в 5 Ампер. Чему равна намагничивающаяся сила катушки?

Решение: простая формула дает ответ: н.с.= I×ω. Таким образом н.с = 2000×5 = 10000 ампер-витков.

Пример 3.

Как определить напряженность магнитного поля прямого электрического провода на расстоянии 5 см? Сила тока, текущего через провод, равна 30 А.

В этом примере нам также пригодится формула

H∙l = I∙ω.

В случае прямого провода количество витков катушки будет равно 1, а длина l = 2∙π∙r.

Отсюда можно вывести, что

Н = 30/(2*3,14*0,02) = 238,85 А/м.

Эти и подобные задачи легко можно решить при помощи базового курса школьной физики. Решение таких несложных примеров поможет понять качественную суть электромагнитных процессов в окружающей нас природе.

Символ магнитного поля – иллюстрация Und Vektorgrafiken

4.601Grafiken

Bilder
Fotos
Grafiken
Vektoren

DUKTORN 9006

. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

магнитный и объемный символ. hufeisen mit energiezeichen, притяжение магнетизма. физика тема вектор-дизайн-концепт, umriss стиль пиктограммы на Weißem Hintergrund. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Magnetlinie und Volumenkörper-Symbol. Hufeisen mit Energiezeichen,

lineo editierbare schlaganfall – Labor für Wissenschaft und line-symbole – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Schlaganfall – Labor für Wissenschaft und line-S

hazard-symbol – магнитный поле символ сток-графика, -клипарт, -мультфильмы и -символ

Опасность-символ

магнит-вектор-значок в плоском стиле дизайн для веб-дизайна, приложение, пользовательский интерфейс, изоляция на белом фоне.

eps 10 векторная иллюстрация. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Magnet-Vektor-Icon im Flat Style Design for Website-Design, App,… und gefahr – символ магнитного поля, графика, клипарт, мультфильмы и символы

Warnung und Gefahr

, магнит-символ-вектор-фондовая-иллюстрация-дизайн. – символ магнитного поля, графика, клипарт, мультфильмы и символы

Magnet-Symbol-Vektor-Stock-Illustration-Design-Vorlage.

mrt-maschinensymbol — символ магнитного поля, графика, клипарт, мультфильмы и символы. infografik-vorlage für unternehmen. вектор – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Set Netzwerkanschluss Kabelbuchse, Zwischenablage mit Bluttest,…

вектор 3d kugel kugel erde raster vertikale linien breitengrad-symbol – символ магнитного поля stock-grafiken, – клипарт, -мультфильмы и -символ

Vektor 3D Kugel Erde Raster vertikale Linien Breitengrad-Sym

Магнитное поле – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Магнитное поле

Векторная абстрактная иллюстрация с топографической линией zweier geladener Teilchen, die interagieren. Magnetfeld zwischen zwei Atomen.

магнит-символ-вектор. abbildung des isolierten kontursymbols – символ магнитного поля, графика, клипарт, мультфильмы и символы

Magnet-Symbol-Vektor. Abbildung des isolierten Kontursymbols

магнит-линия-символ. hufeisen mit energiezeichen, притяжение магнетизма. физика тема вектор-дизайн-концепт, umriss стиль пиктограммы на Weißem Hintergrund. – символ магнитного поля, графика, клипарт, мультфильмы и символы

Magnet-Line-Symbol. Hufeisen mit Energiezeichen, Magnetismus…

Magnetlinien-Symbol. Hufeisen mit Energiezeichen, Magnetismus-Anziehungskraft. Physik-Fach-Vektor-Design-Konzept, Gliederungsstil Piktogramm auf weißem Hintergrund

магнит-символ-вектор. abbildung des isolierten kontursymbols – символ магнитного поля, графика, клипарт, мультфильмы и символ

Магнит-Символ-Вектор. Abbildung des isolierten Kontursymbols

flash shape hintergrund – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Flash Shapes Hintergrund

магнитные финансы связанные значок векторной линии.

beitbare konturpixel perfect. – символ магнитного поля фондовый график, -клипарт, -мультфильмы и -символ

магнит Финансы связанные векторные линии значок. Bearbeitbare…

магнитсимвол-вектор. gelbes magnetsymbol mit geometrischen formen auf weißemhintergrund. вектор – символ магнитного поля сток-график, -клипарт, -мультфильмы и -символ

Магнитсимвол-Вектор. Желеобразный магнитный символ с геометрическим рисунком…

черных магнитных символа, изолированных на желтом фоне. hufeisenmagnet, magnetismus, magnetisierung, anziehung. лангер шаттен стиль. vektor – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Schwarzes Magnet-Symbol isoliert auf gelbem Hintergrund….

warnung und hazard iconen – acme-serie – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Warnung und Hazard Ikonen – Acme-Serie

Warn- und Gefahrensymbole

symbol für mitarbeitermitarbeiter im geschäftsbereich.

привести привлечь пользователей линейные пиктограммы клиентов. символ контура потенциального клиента магнитного приобретения. медвежий барер строгий. isolierte vektorillustration – символ магнитного поля, графика, клипарт, мультфильмы и символы

Symbol für Mitarbeitermitarbeiter im Geschäftsbereich. Свинцовый…

магнит. магнетизм, намагничивание, маркетинг и бизнес-онлайн-стратегия-концепт. 3d-векторсимвол. мультяшный минималистский стиль. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Магнит. Magnetismus, Magnetisierung, Marketing und Business-Online

kunden und käufer anziehen. Marketingstrategie zur gewinnung neuer nutzer, ведет, последователь. stellenvermittlung. такой нах новый кандидат. магнит, der menschen anzieht. векторная иллюстрация – символ магнитного поля, графика, клипарт, мультфильмы и символы

Kunden und Käufer anziehen. Marketingstrategie zur Gewinnung…

значок предупреждения и опасности – выберите серию – символ магнитного поля – графика, -клипарт, -мультфильмы и -символ

Warnung und Hazard Ikonen – Select Serie

set-linie kundeanziehung, магнит с молнией, medizinflasche und pillen, klembrett-bluttest, бинт pflaster, spritze, medizinische durchstechflasche, ampulle und bioengineering-symbol.

vektor – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Set-Line Kundenanziehung, Magnet mit Blitz, Medizinflasche und…

Set line Kunde zieht Magnet mit Blitz Medizin Flasche und Pillen Klemmbrett Bluttest Bandage Gips Syringe Медицинские Fläschchen Ampulle und Bioengineering Ikone. Вектор.

vektorwissenschaftliche darstellung des elektromagnetischen spektrums – радио-, микровеллен-, инфрарот-, sichtbare, ультрафиолет, röntgen-, gammastrahlenwellen, die auf weiß isoliert sind. frequenz und wellenlänge. – символ магнитного поля фондовый график, -клипарт, -мультфильмы и -символ

Векторные описания электромагнитных полей… Хинтергрунд. Frequenz und Wellenlänge. Zunehmende Energie, zunehmende Wellenlänge. Частотная модуляция.

gefahr und warnung – – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Gefahr und Warnung –

Quartico Vektor Icons – Gefahr und Warnzeichen -clipart, -cartoons und -symbole

Anreiz- und Wohlfahrtsprogramm zur Mitarbeiterbindung

großes magnetschild.

медвежий барер строгий. пиксель идеальный. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Большой Магнитшильд. Беарбайтбарер Стрих. Идеальный пиксель.

ikone deratomicstruktur und hufeisenmagnet mit magnetischem leistungszeichen für атомарная молекулярная магнитная физика. Flach gefüllter umrissstil. Идеальный пиксель 64×64. Bearbeitbarer strich – символ магнитного поля фондовая графика, клипарт, мультфильмы и символы

Ikone der Atomstruktur und Hufeisenmagnet mit magnetischem…

антикварные иллюстрации, физические принципы и эксперименты, электричество и магнетизм: galvanis frosschexperiment – символ магнитного поля stock- графика, -клипарт, -мультфильмы и -символ

Антикварные иллюстрации, физические принципы и эксперименты,…

электромагнитные и магнитные поля, схемы физики магнетизма. wissenschaftliches magnetfeldдиаграмма вектор-иллюстрацииsatz. polarmagnete und kompassnavigation – символ магнитного поля, графика, клипарт, мультфильмы и символы

Электромагнитные поля и магнитные крафты, физика. ..

магнитный символ на фоне внутренней изоляции. векторная иллюстрация. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Magnet-Symbol auf weißem Hintergrund isoliert. Вектор…

Магнитный символ изолирован на белом фоне. Векториллюстрация. Folge 10.

vektorphysikalische illustration von flemings rechtskurve. die richtung eines magnetfeldes, der strom und die kraft oder bewegung. электромагнитная индукция. – графика символа магнитного поля, -клипарт, -мультфильмы и -символ

Vektorphysikalische Illustration von Flemings Rechtskurve. Die…

Трехмерный вращающийся магнит для крепления на дальнем конце. magnetkonzept für unternehmensinvestitionen, einkommen und finanzielle ersparnisse, geldverdienen. 3D-рендеринг векторной иллюстрации – символ магнитного поля, графика, клипарт, мультфильмы и символ

3D roter Magnet für Anziehung auf weißem Hintergrund….

gewinnen. – символ магнитного поля – графика, -клипарт, -мультфильмы и -символ

Gewinnen.

3D Изометрические флачер вектор концептуальные иллюстрации физико – символ магнитного поля сток-графики, -клипарт, -мультфильмы и -symbole

3D Изометрические флачер вектор концептуальные иллюстрации дес…

magnetvektor-thin-line-symbol. handhaltemagnet мит блиц. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Магнитвектор-Тонкая-Линия-Символ. Handhaltemagnet mit Blitz.

elektrisches dipolmoment neon-symbol – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole und -symbole

Ideen inspirieren, Ideen stehlen…

globus, uhr, magnet mit magnetfeldern. цурюк цур школа. unterricht в физике и географии. set von flachenhintergründen für плакат, флаер, обложка – символ магнитного поля, графика, клипарт, мультфильмы и символ

Globus, Uhr, Magnet mit Magnetfeldern. Zurück zur Schule….

flache isometrische konzeptdarstellung. бизнес-инвестиции digitaler marketingmagnet – символ магнитного поля фондовая графика, клипарт, мультфильмы и символы

Изометрические изображения. Инвестиции в бизнес…

Магнит ziet Menschen значок ideen дизайн векторные иллюстрации графика на фоне – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Магнит zieht Menschen значок Ideen Design Vektor Illustration…

антикварная иллюстрация, физический принцип и эксперимент, электричество и магнетизм: электропендель – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

античная иллюстрация, физический принцип и эксперимент,… – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Флеминг-Линксхандрегель в физике FLHR

магнит-сила-символ – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Magnet-Power-Symbol

Античная иллюстрация, физический принцип и эксперимент, электричество и магнетизм: диамагнетизм – символ магнитного поля сток-графика, -клипарт, -мультфильмы и -символ

Античная иллюстрация, физический принцип и эксперимент,…

bindung von mitarbeiterpersonen в силуэте und dem liniensymbol des unternehmens.

привести привлечь пользователя kundenpiktogramm. значок потенциального клиента приобретения магнита. медвежий барер строгий. isolierte vektorillustration – символ магнитного поля, графика, клипарт, мультфильмы и символ

Bindung von Mitarbeiterpersonen in der Silhouette und dem…

hufeisenmagnete. билдунгсконцепт. векториллюстрация. стокбилд. – графические символы магнитного поля, -клипарты, -мультфильмы и -символы

Hufeisenmagnete. Bildungskonzept. Векториллюстрация. Стокбилд.

магнитный векторный концепт символа или символа – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

магнитный векторный концепт символ или символ

концепт, образец для инвестиций. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Konzeptidee, die Geld für Investitionen anzieht.

Hufeisen Magnetic Icons Set – символ магнитного поля Stock-grafiken, -clipart, -cartoons und -symbole , konzept des geldverdienens – символ магнитного поля stock-grafiken, -clipart, -cartoons und -symbole

Glücklicher Geschäftsmann, der einen Magneten läuft und hält,. ..

магнит-символвектор. магнетизм или символ электромагнитизма – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Магнит-Символвектор. Магнетизм или электромагнетизм Symbol

anziehen von investitionen, wohlstandsmagnet. frau, die am computer geld verdient, mann mit taschenrechner zählen kredit. finanzielle anziehungskraft, jüngste business-vector-szene – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Anziehen von Investitionen, Wohlstandsmagnet. Фрау, умри…

geschäftsmann geld sammeln – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -символ

Geschäftsmann geld sammeln

набор магнитных значков в разных стилях. векторен. – символ магнитного поля – графика, клипарт, -мультфильмы и -символ

Набор магнитных иконок в разных стилях. Векторен.

gefahrenzeichen und symbole gesetzt. информация über risiken und vorsichtsmaßnahmen. dreieckspiktogramm, symbole für strahlung. – символ магнитного поля – фондовый график, -клипарт, -мультфильмы и -символ

Gefahrenzeichen und Symbole gesetzt. Информация über Risiken…

physiksymbol im skizzenstil – символ магнитного поля фондовая графика, -клипарт, -мультфильмы и -symbole

Physiksymbol im Skizzenstil

anziehendes geldsymbol. символ для модных векторных иллюстраций в стиле – символ магнитного поля фондовой графики, -клипарт, -мультфильмы и -символ

Anziehendes Geldsymbol. Symbol für Trendige Vektorillustrationen…

gewinnung von bargeld und investitionen, münzen und banknoten – символ магнитного поля, графика, клипарт, мультфильмы и символ

Gewinnung von Bargeld und Investitionen, Münzen und Banknoten

фон 77

Магнитный поток — символ, единица измерения, заключение и часто задаваемые вопросы

Магнитный поток

Магнитный поток — это понятие в электромагнетизме, часть физики. Магнитный поток через данную поверхность можно определить как поверхностный интеграл нормальной составляющей магнитного поля, который проходит через эту конкретную поверхность. Он может быть представлен как ΦB или Φ. Максвелл — единица измерения магнитного потока в СГС, а Вебер (Вб) — единица СИ.

Что такое магнитный поток?

Это линии магнитного поля, проходящие через заданную замкнутую поверхность. Это помогает нам количественно определить общее магнитное поле, проходящее через конкретную площадь поверхности. Рассматриваемая здесь область может иметь любой размер и ориентацию по отношению к направлению магнитного поля.

Символ магнитного потока

Суффикс B греческой буквы Phi или Phi обычно используется для обозначения магнитного потока.
Символ магнитного потока ΦB или Φ.
Формула магнитного потока:

Здесь

ΦB обозначает магнитный поток.

A представляет собой область, на которую действует поток.

B представляет собой магнитное поле

θ представляет собой угол, под которым силовые линии магнитного поля пересекают заданную площадь поверхности

Единица магнитного потока

Мы можем измерить магнитный поток с помощью измерителя потока. Единицы магнитного потока в СГС и СИ:

Единицей измерения магнитного потока в системе СГС является Maxwell
Вебер (Вб) — единица измерения магнитного потока в системе СИ
Фундаментальной единицей магнитного потока является вольт-секунда.

Понимание магнитного потока

Чтобы рассчитать магнитное поле, давайте рассмотрим изображение силовых линий магнита или системы магнитов, представленное на рисунке ниже. Плоскость площади, заданной A, имеет магнитный поток и находится в однородном магнитном поле величиной B. Этот магнитный поток представлен скалярным произведением площади A и магнитного поля. Здесь нам нужно придать значение углу, под которым силовые линии проходят через конкретный участок поверхности. Если представить угол скольжения, под которым линии поля пересекают площадку, то

Когда угол между вектором площади и вектором магнитного поля составляет около 90ᵒ, результирующий поток чрезвычайно низок.

Поток покоя максимален, когда этот угол равен 0ᵒ.

В математических терминах

, где угол между вектором B и вектором A равен θ.

Предположим, что имеется неоднородное магнитное поле, причем магнитное поле различно по направлению и величине в разных точках поверхности. В этом случае общий магнитный поток через конкретную поверхность определяется путем объединения произведения всех элементов площади и соответствующих им магнитных полей.

Как измерить магнитный поток?

Вебер (Вб) или Тесла-метр в квадрате (Тм2) — это единица измерения магнитного потока в системе СИ. Он был назван в честь немецкого физика Вильгельма Вебера. Магнитометр — это прибор, который можно использовать для измерения магнитного потока. Например, зонд магнитометра перемещают по площади, равной 0,6 м2, рядом с огромным листом из магнитного материала и показывают постоянное показание 5 мТл. Затем магнитный поток через эту конкретную область можно рассчитать как (5 × 10-3 Тл) ⋅ (0,6 м2) = 0,0030 Вб. Когда магнитное поле на площади меняется, необходимо найти среднее значение.

Определение плотности магнитного потока или B

B — это сила, действующая на провод, расположенный под углом 90° или под прямым углом к полю магнетизма, на единицу тока на единицу длины. Тесла (Тл) — это единица плотности магнитного потока или В. Кроме того, плотность магнитного потока — векторная величина.

Единицы плотности магнитного потока

Единицы плотности магнитного потока в СИ и СГС представлены в таблице ниже:

Единица СИ	Тесла (сокращенно Т)
Блок СГС	Гаусс (сокращенно Gs или G)

Закон индукции Фарадея

В 1831 году Фарадей открыл явление магнитной индукции, которое является одной из величайших вех в процессе понимания природы на фундаментальном уровне. Он обнаружил, что:

Электродвижущая сила индуцируется в цепи изменяющимся в ней магнитным полем

Величина этой электродвижущей силы равна скорости изменения потока магнитного поля в цепи.

Поток определяет, насколько сильно магнитное поле пересекает цепь. Электродвижущая сила выражается в вольтах и обозначается формулой закона индукции Фарадея:

через цепь проходит большое магнитное поле. Чтобы понять концепцию потока, представьте круговое кольцо площадью А и сколько воды от постоянного потока дождя пройдет через него. Если кольцо параллельно пути капель дождя, вода не проходит через кольцо. Максимальная скорость прохождения дождя через кольцо достигается, когда оно перпендикулярно потоку капель дождя.

Скорость, с которой вода падает на поверхность, определяется как поток векторного поля pv через эту поверхность. Здесь p представляет собой плотность капель дождевой воды, а v обозначает скорость этих капель дождевой воды. Ясно, что угол между поверхностью и v имеет решающее значение для определения величины потока. Вектор A определен для указания ориентации поверхности, так что величина равна A (площадь поверхности в квадратных метрах) с направлением, перпендикулярным направлению поверхности.

Скорость прохождения капель дождя через поверхность равна ρv cos θA. Здесь θ представляет собой угол между A и v. Используя обозначение вектора; поток равен ρv · A. Величина магнитного потока через небольшую площадь, обозначенную вектором dA, равна B · dA. Если цепь состоит из одного витка провода, добавление вкладов со всей поверхности, окруженной проводом, помогает определить магнитный поток или Φ уравнения.

Индуцированная электродвижущая сила представляет скорость изменения потока. Вебер — это единица магнитного потока, в которой один Вебер равен одной Тесла на квадратный метр. Знак минус указывает направление индукции электродвижущей силы, которое совпадает с направлением индуцированного тока. Магнитный поток в цепи, создаваемый индуцированным током, направлен в любом направлении, в котором общий поток в цепи не изменяется. Кроме того, отрицательный знак здесь является примером закона линзы для магнитных систем. Этот закон был выведен русским физиком Генрихом Фридрихом Ленцем, который утверждает, что все, что происходит в системе, препятствует любому изменению в ней.

Справедливость закона Фарадея не зависит от процесса, который приводит к изменению магнитного потока, независимо от того, приближается ли магнит к контуру или контур приближается к магниту. Другая альтернатива состоит в том, что может иметь место изменение размера цепи во внешнем магнитном поле, которое является фиксированным или, как в случае генерации переменного тока. В этом случае цепь может представлять собой проводящую проволочную катушку, которая вращается в магнитном поле, так что поток изменяется во времени синусоидально.

При применении закона Фарадея необходимо тщательно учитывать магнитный поток Φ в цепи. Предположим, что у нас есть цепь с катушкой из пяти близко расположенных витков и если магнитный поток через один виток равен Φ, то его значение для цепи с пятью витками, используемой в законе Фарадея, равно Φ = 5ϕ. Если пять витков не расположены близко друг к другу или имеют разный размер, определить Φ может быть довольно сложно.

Заключение

Великие открытия, которые Фарадей сделал из своих исследований, помогли найти простое математическое соотношение для описания ряда экспериментов, которые он провел по электромагнитной индукции. Многочисленные вклады были сделаны Фарадеем в науку. Фактически, он был широко известен в 19ХХ века как крупнейший ученый-экспериментатор. Прежде чем начать ценить его работу, вы должны понять концепцию магнитного потока, так как он играет важную роль в определении электромагнитной индукции.

Часто задаваемые вопросы (FAQ)

1. Каково магнитное поле вне соленоида?

Магнитное поле вне соленоида равно нулю, так как снаружи соленоида нет линий магнитного поля.

2. В правиле большого пальца левой руки что обозначает указательный палец?

В правиле большого пальца левой руки указательный палец представляет магнитное поле.

3. Укажите основной источник магнетизма.

Основным источником магнетизма является движение заряженных частиц.

4.Укажите единицу напряженности магнитного поля

Единицей напряженности магнитного поля является А·м-1.

5. Какие устройства работают на крутящем моменте, когда проводник с током помещен в магнитное поле?

Приборы, работающие от крутящего момента, когда проводник с током помещается в магнитное поле, это амперметр, вольтметр и гальванометр.

Правые правила

F _{магнитный} – Сила магнитного поля, действующая на движущийся заряд

Когда заряд помещается в магнитное поле, этот заряд испытывает магнитная сила; при наличии двух условий:
1) заряд движется относительно магнитного поля,
2) скорость заряда имеет составляющую, перпендикулярную направление магнитного поля

_{Правила правой руки применимы к положительным зарядам
или положительный (обычный) ток}

При использовании правил правой руки важно помнить что правила предполагают, что заряды движутся в обычном токе (гипотетический поток положительных зарядов).

Чтобы применить либо правило правой руки к движущемуся отрицательному заряду, скорость (v) этого заряда должна быть обращена на противоположную – к представляют собой аналогичный условный ток.

Создание иллюстраций магнитного поля и заряда взаимодействия в 3D

Поскольку сила, действующая на движущийся заряд со стороны магнитного поле перпендикулярно как скорости заряда, так и направлению области, создание иллюстраций этих взаимодействий включает использование два символа слева обозначают движение в самолет или из него страницы.

Правило правой руки №1 (RHR №1)

Правило правой руки №1 определяет направления магнитной силы, обычного тока и магнитного поля. При наличии любых двух тезисов можно найти третий.

Правой рукой:
ткните указательным пальцем в сторону скорости заряда, против , (вспомним обычный ток).

Укажите средним пальцем в направлении магнитного поля, B.

Теперь ваш большой палец указывает в направлении магнитной силы, F _{магнитная} .

Правило правой руки №2 (RHR №2)

Правило правой руки №2 определяет направление магнитного поле вокруг провода с током и наоборот

Правой рукой:
Согните пальцы полукругом вокруг провода, они указывают внутрь. направление магнитного поля, B

Укажите большим пальцем направление обычного тока.

Применение правил правой руки:

Правила правой руки дают только направление магнитного поля. Чтобы определить силу магнитного поля, некоторые полезные математические можно применять уравнения.

Для длинного прямого провода магнитное поле B равно: В = м _или я /2пр; куда,
м _или = 4п х 10 ^-7 Т·м/А и ос называется проницаемость свободного пространства, r – радиальное расстояние от провода в метрах, I – ток в амперах.

Для одного витка провода магнитное поле, B через центр петли: В = м _о я / 2р; куда,
м _или – проницаемость свободного пространства, а R – радиус окружности петля провода, измеряемая в метрах. Оба поля для катушки проволоки и из этого уравнения можно построить соленоид.

Вопросы для размышления:

1. Протон движется со скоростью 5,0 x 10 ⁶ м. / с, когда он сталкивается с магнитным полем величиной 0,40 Тл, перпендикулярным к скорости протона. Составьте схему этой ситуации и укажите направления скорости протона, магнитного поля и магнитного сила.

2. Вот, длинный, по прямому проводу течет ток I силой 3,0 А. Частица q с зарядом +6,5 х 10 ^-6 C, движется параллельно проводу в указанном направлении на расстоянии r = 0,050 м и скорость v = 280 м/с.

Оставить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
