Обозначение L и N в электрике
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.
Давайте разберемся, о чем говорят обозначения L и N в электрике.
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.
« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.

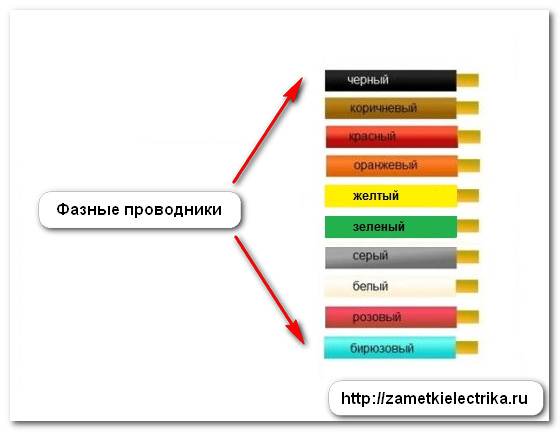

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.
Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.
Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).
Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (
Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.
К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики.
Особенности обозначение фазы и нуля
Для самостоятельного монтажа и подключения различных видов электрооборудования: светильников, розеток, блоков предохранителей, электроплит, бойлеров и прочего, необходимо понимать обозначение фазы и нуля при коммутации: L (фаза), N (ноль), PE (земля). Национальные стандарты и правила электробезопасности устанавливают правила маркировки, облегчающие определение функционального назначения жил при монтаже, чтобы подключаемый прибор работал правильно.
Обозначение фазы и ноля
Для обеспечения безопасного электромонтажа в жилом и промышленном секторах соединение электрических цепей осуществляется с помощью изолированных кабелей с внутренними жилами, которые отличаются друг от друга буквой и цветом изоляционной оболочки.
Знак L в области электротехники помогает монтажникам быстрее и без ошибок выполнять ремонтные и монтажные работы. Электроустановки до 1 000 вольт относятся к бытовой сфере эксплуатации, правила маркировки электрических проводов регулируются ГОСТ Р 50462/2009. Перед началом любых работ с электроустановками важно знать маркировку фазы и нейтрали на электрической схеме.
Обозначения фазы и нейтрали
Обозначение фазы (L) идентифицирует проводник сети переменного тока под напряжением. Английское слово “phase” переводится как “активный проводник”. Фазные линии представляют повышенный риск для людей и имущества, поэтому для обеспечения безопасной эксплуатации электрооборудования они покрываются изоляцией разного цвета. Провода должны быть промаркированы, чтобы обеспечить правильное подключение к нужным клеммам. Для подключения трехфазных сетей предусмотрено цифровое обозначение L1/ L2/ L3.
Обозначение N происходит от аббревиатуры английского слова “neutral”. Именно так обозначается нейтральный провод во всем мире.
Хотя многие мастера считают, что буквенное обозначение происходит от английского “Null” — ноль.
обозначение ГОСТ
Цветовое и буквенное обозначение
Перед началом монтажных работ электрик должен объяснить обозначения L и N на электрических схемах и убедиться в их соблюдении. Национальный электрический кодекс определяет провод фаза/земля в соответствии с ГОСТ P 50462/2009, который обязывает производителя изолировать провода L коричневым или черным цветом, а провода PE — зеленым/желтым. Для N-проводников стандартным цветом является синий или основной синий с белой полосой.
Цветовое кодирование
Электрическая кодировка применяется независимо от количества проводов в пучке. Жилы из ПЭ и L могут также различаться по толщине, причем первые тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Эксперты рекомендуют использовать тот же цвет жилы, когда необходимо ответвить одну фазу от трехфазной. Производители могут использовать различные цветные маркировки жил для переключения фаз в цепи, при этом запрещается использовать соседние цвета — синий, зеленый и желтый.
Маркировка нулевой фазы
Маркировка фаз и нейтрали на английском языке принята стандартами ЕС и присутствует на всем европейском оборудовании. В 2004 г. в рамках пересмотра стандарта ЕС 2: 2004 в BS 7671: 2001 было введено изменение цветовой маркировки проводников. В однофазных установках традиционные красный и черный цвета используются для фазных, а нейтральные проводники заменяются на коричневый и синий (Постановление 514-03-01). Защитные проводники остаются зелеными и желтыми.
Важно: Все оборудование после 31 марта 2004 года и до 1 апреля 2006 года может быть установлено в соответствии с Поправкой № 2: 2004 или Поправкой № 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.
Обозначение плюса и минуса
Используемые стандарты зависят от страны, в которой выполняется проводка, типа электричества и других факторов. Знание различных вариантов, которые могут быть использованы в той или иной ситуации, важно для обеспечения безопасности на рабочем месте.
Плюс и минус
При подключении к источнику постоянного тока обычно используются 2 или 3 провода. Цветовая схема выглядит следующим образом:
- Красный — “+” плюсовой провод;
- Черный — минусовой провод “-“;
- Белый или серый провод — это провод заземления.
Примечание: На границе участка, где встречаются новые и старые версии цветового кода для одножильных проводников, должна быть обеспечена надежная и разборчивая маркировка. Предупреждение также должно быть вывешено на видном месте на соответствующем распределительном устройстве, управляющем данной цепью.
Проверка фазы ноля
Не все производители соблюдают требования по маркировке сетей, более того, старые кабели “советской эпохи” вообще не имеют маркировки, что делает невозможным заранее определить назначение проводников. Для обеспечения правильного монтажа электроустановок, например, розеток, маркировка уточняется с помощью прибора, а соединения маркируются вручную с помощью термоусадочной трубки.
Термоусадочная трубка
Перед проведением испытания фазы/гайки необходимо принять меры предосторожности. Не рекомендуется, чтобы эту работу выполняли люди, не прошедшие обучение по электробезопасности, так как это может привести к смертельному поражению электрическим током, в этом случае необходимо присутствие квалифицированного электрика. Мультиметром можно проверить напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.
ЧЕМ НЕЙТРАЛЬ ОТЛИЧАЕТСЯ ОТ ЗАЗЕМЛЕНИЯ И ФАЗЫ? ОБЪЯСНЯЮ В АНИМАЦИИ #фаза #ноль #заземление
Подготовьте электрический мультиметр к измерениям:
Где фаза и где ноль
- Установите True RMS на ‘AC’ или ‘V’ с волнистой линией, выберите приблизительное напряжение для тестирования.
- Вставьте черный щуп в общий (COM) порт измерительного прибора, а красный щуп — в тестовый порт.
- При проведении испытаний следите за тем, чтобы ваши руки не соприкасались с электрической цепью под напряжением или металлическим зондом. Прикасайтесь только к пластиковым или изолированным ручкам зонда.
Тестирование 3-фазной электросети
Схема испытания для 3-фазной сети:
- Поместите черный щуп на фазу 1, а красный щуп — на фазу 2. Считайте и запишите напряжение между фазами 1 и 2.
- Затем оставьте черный щуп на фазе 1, а красный щуп переместите на фазу 3 и также запишите напряжение между фазами 1 и 3.
- Поместите черный щуп на фазу 2, а красный щуп на фазу 3 и контролируйте напряжение между фазами 2 и 3.
- Усредните все три ветви, сложив общее напряжение и разделив на три, чтобы определить рабочее напряжение.
- Убедитесь, что напряжение всех трех фаз находится в пределах 3%.
Проверка трехфазного напряжения
Дополнительная информация.
С помощью мультиметра можно определить фазу в однофазной бытовой сети. Диапазон измерения — выше 220 вольт. Подключите щуп к гнезду “V” и поочередно касайтесь проводов. Когда на счетчике появляется 8-15 вольт, это означает, что есть фаза, а ноль на шкале — это нейтральный провод, потому что на нем нет нагрузки.
Можно отметить, что в современных сложных силовых цепях невозможно обеспечить надежность и безопасность всей энергосистемы без использования цветовой и буквенной стандартизации кабелей, которая служит единственным источником идентификации в цепях распределения постоянного и переменного тока.
