Обозначение в электрике фаза и ноль: Обозначение L и N в электрике

Обозначение w в электрике что это

В настоящее время встречаются две основные схемы обозначения выводов обмоток электродвигателей: — система в соответствии с ГОСТ183-74, применяется на электродвиагтелях разработанных до 1987г. — система в соответствии с ГОСТ26772-85, которая соответствует международным стандартам.

В соответствии с первой системой выводы обмоток статора обозначаются буквой «С» и цифрой, которой пронумерованы начала и концы фаз: первая фаза — С1 и С4, вторая — С2 и С5, третья — С3 и С6. Нейтраль — О. Допускается обозначать выводы обмоток статора изоляцией разного цвета: первая фаза — желтый (С1), желтый с черным (С4), вторая фаза — зеленый (С2), зеленый с черным (С5), третья фаза — красный (С3), красный с черным (С6). Нейтраль — черный.

В соответствии с международными стандартами в настоящее время выводы обозначают латинскими буквами: первая фаза обмотки статора — U, вторая — V, третья — W. Начало и конец фазы обозначают цифрами: 1 и 2. Нейтраль — N. Цветовые обозначения такие же как описаны выше.

Обозначения должны наносится непосредственно на концы выводов или на колодку зажимов рядом с выводами. В случае если соединения фаз сделаны внутри корпуса двигателя, то начала и концы фаз не обозначают, а наносят только буквенные обозначения без цифр.

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.

  Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

  Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

  Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово NULL. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2. 742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D — Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

Какой буквой и цветом обозначается нуль и фаза в электрике

При подключении самих электроприборов — освещения, вентиляции, автоматического выключателя — пользователи могут обнаружить буквенные обозначения клемм. L, N в электротехнике — это фаза и земля, к которым подключены соответствующие провода.

1. Алфавитное обозначение кабелей
2. L — символ фазы
3. N — буквенное обозначение нейтрального
4. PE — индикатор заземления
5. Цвета изоляционных оболочек проводников
6. Цвет проводника заземления
7. Цветовое обозначение нейтральных рабочих контактов
8. Цвета фазных проводников
9. Зачем использовать цветовое кодирование
10. Тонкости ручного цветового кодирования
11. Специфика двухпроводной маркировки
12. Разделение трехжильных кабелей
13. Процедуры разделения для пятипроводной системы
14. Как цветовое кодирование многопроводных систем
15. Цветовое кодирование системы как способ ускорения установки
16. Требования к окраске кабеля при монтаже

Буквенная маркировка проводов

Изолированные кабели с внутренними токопроводящими жилами используются в бытовых и промышленных линиях электропередачи. Изделия отличаются цветом изоляционной оболочки и маркировкой. Маркировка фаз и нейтралей в электроустановках ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электроустановках до 1000 В регламентируется ГОСТ Р 50462-2009:



• В разделе 6. 2.1 говорится, что нулевой проводник маркируется как N;
• В разделе 6.2.2 говорится, что заземленный защитный проводник обозначается как PE;
• В разделе 6.2.12 говорится, что в электротехнике L — это фаза.



Понимание обозначения упрощает монтажные работы в коммерческих, жилых и офисных зданиях.

L – обозначение фазы

В сети переменного тока провод, находящийся под напряжением, является фазным проводом. Слово Line означает активный проводник, линию и поэтому обозначается буквой L. Фазные провода должны быть покрыты цветной изоляцией, так как если их оставить неподключенными, они могут стать причиной ожогов, травмирования людей, пожара или выхода из строя различного оборудования.

N – буквенный символ нуля

Символ рабочей нейтрали или нейтрального провода — N, от аббревиатуры neutral или Null. Так обозначаются клеммы подключения нейтрали в однофазной или трехфазной сети при создании цепи.

Слово ноль используется только в странах СНГ, во всем мире проводник называют нейтральным.

PE – индекс заземления

Если проводка заземлена, применяется буква PE. Защитное заземление с английского переводится как заземляющий проводник. Клеммы и клеммы выключателей с нейтральным заземлением маркируются таким же образом.

Расцветка изоляционного покрытия проводников

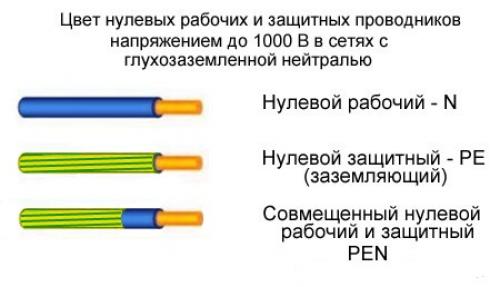

Цвета заземляющих, фазных и нулевых проводников должны быть выбраны в соответствии с действующими стандартами. В документе указаны цветовые различия для заземления в пусковой панели, а также для нейтрали и фазы. Понимание цветового обозначения изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 220В

Цвет жилы заземления

Европейский стандарт IEC 60446:2007 введен в действие в Российской Федерации с 1 января 2011 года. В нем указано, что заземлению подлежит только желто-зеленая изоляция. Если составлена электрическая схема, то заземляющий проводник должен быть обозначен PE.

Заземляющий проводник присутствует только в кабелях с 3 и более жилами.

В кабелях PEN, используемых в старых зданиях, заземляющий и нулевой проводники объединены. Изоляция в этом случае имеет синий цвет земли и желто-зеленые гильзы в местах соединения и на концах проводников. В некоторых случаях используется обратное обозначение — желто-зеленое заземление с синими клеммами.

Заземляющие и нейтральные проводники кабелей PEN тоньше, чем фазные проводники.

Обеспечение защитного заземления является обязательным условием для электромонтажа в жилом или коммерческом здании. Его необходимость указана в правилах устройства электроустановок и ГОСТ 18714-81. Согласно стандартам, заземление нейтрали должно иметь наименьшее значение сопротивления. Чтобы избежать путаницы, используется цветовая маркировка кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы избежать путаницы между фазой и нейтралью, вместо букв L и N используются цвета проводов. Электрические стандарты определяют, что нейтраль — синяя, сине-белая, независимо от количества проводников.

Ноль может быть обозначен латинской буквой N, которая на диаграмме читается как минус. Причина показаний — вклад нуля в короткое замыкание.

Расцветка фазного провода

Фаза — это проводник под напряжением, неосторожное прикосновение к которому может привести к поражению электрическим током. Начинающему электрику часто трудно определить местонахождение кабеля. Фаза идентифицируется по оттенкам: черный, коричневый, кремовый, красный, оранжевый, розовый, фиолетовый, серый и белый.

Буквенный индекс фазы — L. Используется в тех случаях, когда проводники не имеют цветовой маркировки. Если проводник подключен к нескольким фазам, рядом с буквой L ставится порядковый номер или латинские буквы A, B, C. Фаза также часто обозначается как плюс.

Фазный провод не должен быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Необходимо коснуться наконечником неизолированной части изделия. Загорание индикаторной лампы указывает на наличие фазы. Если лампа не горит, сердечник нейтрален.

Цветовая маркировка сокращает время, необходимое для поиска нужного проводника, устранения неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой разметки

Ручная цветовая маркировка используется, когда в старых домах используются провода одного цвета. Перед началом работы составляется схема, на которой отмечаются цвета проводов. Провода можно пометить во время установки:



• со стандартными кабельными лентами;
• термоусаживаемые трубки короткого замыкания;
• Изоляционная лента.



Правила разрешают использовать специальные комплекты для маркировки. Точки маркировки нейтрали и фазы указаны в правилах монтажа и ГОСТе. Это концы проводника и места его соединения с шиной.

Специфика разметки двухжильного провода

Если вы уже подключили кабель к сети, можно воспользоваться индикаторной отверткой. Сложность этого инструмента заключается в том, что вы не можете определить более одной фазы. Вы должны будете подключить их с помощью мультиметра. Во избежание путаницы можно нанести цветовую маркировку на электрический проводник:



• Выберите термоусадочную трубку или клейкую ленту для обозначения нуля и фазы;
• работают не по всей длине кабеля, а только в соединениях и узлах.



Разметка трехжильного провода

Полезно использовать мультиметр для определения фазы, земли и нейтрали в трехжильном кабеле. Установите его в режим переменного напряжения и осторожно коснитесь фазы, а затем коснитесь щупом других прядей. Запишите показания тестера и сравните. Подключение фаза-земля будет иметь более низкое напряжение, чем подключение фаза-земля.

Расцветка проводов и маркировка, фаза, нуль, земля, ПУЭ и стандарт,советы электрика

После уточнения линий можно сделать разметку. По цвету можно легко определить, какая это фаза — L или N. Ноль будет синим или темно-синим, плюс — любого другого цвета.

Порядок разметки пятипроводной системы

Для подключения трехфазной установки используется только пятижильный провод. Три проводника — это фазный проводник, один нейтральный проводник и один защитный проводник. Цветовая маркировка используется в соответствии с нормативными документами. Для защиты используется желто-зеленая оплетка, для нейтрали — синяя или голубая, а для фазы — оплетка из списка утвержденных цветов.

Как маркировать совмещенные провода

Для упрощения процесса подключения используются кабели с двумя или четырьмя жилами. Здесь защитная линия подключается к нейтральному проводнику. Буквенный код кабеля — PEN, где PE обозначает заземляющий проводник, а N — нейтральный.

В соответствии с ГОСТом используется специальный цветовой код. Длина подключенного кабеля будет иметь желто-зеленый цвет, а концы и точки подключения — синий.

Выделите основные проблемные места с помощью кабельных стяжек или клейкой ленты.

Расцветка проводки как способ ускорения монтажа

До вступления в силу ГОСТ Р 50462-2009 кабели имели белую или черную цветовую маркировку. Обнаружение фаз и нейтралей происходило при отключении тестера при подаче тока.

Использование цветных маркеров упрощает ремонтные работы, делает их безопасными и удобными. Зная цвета проводов, специалисту не придется тратить много времени на подведение электричества к дому или квартире.

Рассмотрите важность цветовой маркировки на примере лампочки. При замене лампы и перепутывании фазы и нейтрали существует опасность травмы или смерти от удара током. Когда L и N имеют цветовую маркировку в электропроводке, фаза идет к выключателю, а нейтраль — к источнику света. Напряжение нейтрализуется, и можно прикасаться даже к включенной лампочке.

Требования к расцветке проводки при монтаже

От распределительного щита к выключателю света прокладывается одножильный или двухжильный медный кабель. Количество проводов зависит от количества клавиш устройства. Это фаза, а не нейтраль. Допустимо использовать белый провод для питания, сделав пометку на схеме подключения.

Розетку следует подключать с учетом полярности. Рабочая нейтраль будет находиться слева, а фаза — справа. Заземление расположено в центре устройства и зажимается клеммой.

Если имеются два провода одного цвета, фазу и нейтраль можно найти с помощью тестера, индикаторной отвертки, мультиметра.

На электрической схеме должно быть указано, что обозначают L и N, но в электротехнике их несколько. На однолинейной схеме показана секция электроснабжения — тип питания, количество фаз на потребителя. Здесь рекомендуется сделать одну выемку на однофазной сети, три — на трехфазной и обозначить проводники цветом. Распределительные и защитные устройства маркируются специальными символами.

Правильная маркировка и цветовое кодирование проводников обеспечивает качество монтажа и обслуживания линии. Маркировка в соответствии с международными требованиями позволяет электрикам и мастерам “сделай сам” ориентироваться в электрической схеме.

Обозначения электрических кабелей низкого напряжения (0,6/1 кВ)

---

Каждый кабель имеет обозначение по норме. Это наименование состоит из 90 004 букв и цифр, каждая из которых имеет определенное значение 90 005 . Это обозначение относится к ряду характеристик продукта (материалы, номинальное напряжение и т. д.), которые

облегчают выбор кабеля, наиболее подходящего для ваших нужд, предотвращая возможные ошибки при поставке кабеля.

Если на кабеле эти данные четко не указаны, возможно, это неисправный кабель , который не соответствует стандартам безопасности или его надлежащему функционированию.

. Обозначение наружной оболочки

Обозначение проводника

Tensión Nominal

Объяснение количества проводников

Правила дизайна кабелей

Дополнительные данные

Связанные после

Perdional Power Power Applys 0.6 / 1K Applys For Power Power. промышленность, общественные объекты, инфраструктура и т. д.), а также международные стандарты: UNE, IEC, BS, UL.

Примеры низковольтных силовых кабелей 0,6/1 кВ:

• ЗНАЧЕНИЕ СОКРАЩЕНИЯ НАЗВАНИЯ КОММЕРЧЕСКОГО КАБЕЛЯ

Что означает, например, RZ1-K на кабеле Top Cable Toxfree ZH RZ1-K?

После наименования производителя (в данном случае  Top Cable ) и товарного знака ( Toxfree ) буквы и цифры относятся к покрытию кабеля, классу проводника, номинальному напряжению и составной конец кабеля.

• R — это тип изоляции, в обоих случаях это сетчатый полиэтилен (XLPE).
• Z1 указывает на то, что этот кабель имеет полиолефиновую оболочку, не горючую, не содержащую галогенов, с низким дымовыделением и выделением агрессивных газов в случае пожара. Его обозначение Z1.
• K буква K указывает на то, что это гибкая медная жила (класс 5), для стационарной прокладки.

0,6/1 кВ указывает, что это кабель на 1000 вольт

Другой пример значения аббревиатуры можно найти с кабелем Powerhard RVMV 0,6/1кВ; который выглядит следующим образом:

ОБОЗНАЧЕНИЕ КАБЕЛЯ 0,6 / 1 кВ

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение. Это обозначение относится к ряду характеристик продукта (материалы, номинальные напряжения и т. д.), которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам техники безопасности или не гарантирует срок службы кабеля и правильную работу.

Значение каждой буквы в каждом разделе следующее:

Обозначение по типу изоляции

номенклатура	Тип кабеля
Р	Сшитый полиэтилен (XLPE)
Х	Сшитый полиэтилен (XLPE)
Z1	Безгалогеновый термопластичный полиолефин
З	Термореактивный эластомер, не содержащий галогенов
В	Поливинилхлорид (ПВХ)
С	Безгалогенный термореактивный силиконовый компаунд
Д	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя обшивка, седло арматуры

номенклатура	Тип кабеля
С3	Экран из медной проволоки, спирально расположенный
С4	Медный экран в виде оплетки, на изолированных жилах в сборе.
В	Поливинилхлорид (ПВХ)
Z1	Безгалогеновый термопластичный полиолефин

При отсутствии экрана, внутренней облицовки и арматурного седла буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф	Стальная лента, расположенная по спирали.
ФЗ	Алюминиевая лента, расположенная по спирали
ФА3	Алюминиевая полоса с продольным гофром
М	Коронка из стальной проволоки
МА	Коронка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Безгалогеновый термопластичный полиолефин
З	Термореактивный эластомер, не содержащий галогенов
Н	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф	Гибкая медь (класс 5) для мобильных услуг
Д	Гибкий кабель для сварочных аппаратов. Когда на ней нет букв, жила изготавливается из твердой меди 1 или 2 класса.
АЛ	AL Если проводник изготовлен из алюминия, указывается (AL).

Напряжение номинальное

Номинальное	напряжение
0,6/1 кВ	Номинальное напряжение 1000 В

Расшифровка количества проводников

номенклатура	Тип кабеля
НГС	Количество и сечение проводов, мм2, с желто-зеленой жилой
нксС	Количество и сечение проводников, мм2, без проводника Желтый/Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• ООН 21150

Дополнительные данные

номенклатура	Тип кабеля
СЕ	CE Маркировка CE является обязательной для продажи продукта в Европейском сообществе. Оставить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Меню Поиск:
