Как обозначается земля в электрике

Содержание

  1. Обозначение проводов в электрике по буквам
  2. Обозначение фазы (L)
  3. Обозначение нуля (N)
  4. Обозначение заземления (PE)
  5. Обозначение l и n в электрике
  6. Ток в цепи
  7. История заземления
  8. Начало TN

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

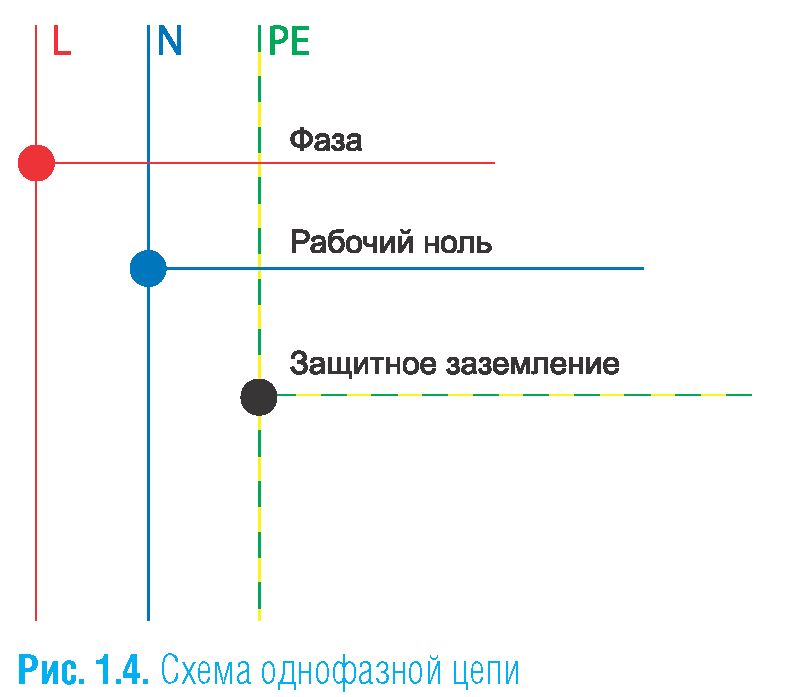

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Прежде, чем разбираться с тем, где и как изображаются точки заземления и общий провод, надо разобраться с тем, что же это такое.
Согласно определению, общим проводом (землей, корпусом) обозначается такая точка, в которой электрический потенциал принимают за ноль. Согласно этого, все другие значения в схеме замеряют относительно к этой точке, именуемой общим проводом.

Как правило, общий провод на схемах – это тот, относительно которого производят замеры всех напряжений схемы. В электронных схемах эту функцию далеко не всегда несет отрицательный полюс. Существует немало схем, в которых эта функция возложена на положительный провод, тогда, как для схем, имеющих питание двухполярного типа (то есть питание по системе +-Uпит) общим проводом является общая точка источников питания.

Иными словами, общим проводом схемы можно именовать тот проводник, на который сходится самое большое число выводов всей схемы. Сие понятие, как раз, и введено было с целью упрощения процесса начертания и чтения схем (ведь вместо прокладки проводников к нему, зачастую, просто вычерчивается знак, состоящий из вертикальной черты, идущей в середину горизонтальной) одновременно это позволяет экономить пространство на чертеже схемы.

Применительно к электронным схемам небольших размеров, которые выполняются на платах с помощью печатного монтажа, общий провод (он же заземление) выполняется в виде подложки из меди. Кроме того, проводники этого назначения на печатных платах, как правило, имеют достаточно большую площадь (на много большую, чем у других проводников). Применительно к любой электрической (либо электронной) схеме, общий провод (он же масса) настолько удобная штука, что чтение любых схем, если в них нет этого элемента, значительно затруднено и неудобно.

Для схем, предназначенных для работы на высоких скоростях, уже давно стало аксиомой то, что каждый квадратный миллиметр платы, не имеющий радиоэлектронных компонентов, или проводников следует заливать полигоном, предназначенным для земляного провода. Если этого не сделать, то результат может быть весьма плачевным. Однако, бывают случаи, при которых достаточно тяжело (а иногда и не возможно) выполнять эти правила (например, когда монтаж довольно плотен). Чтобы преодолеть эту сложность, приходится снижать плотность монтажа, отводя тем самым больше пространства под «общий провод». Примером максимальной заливки полигоном заземления (массы) легко может служить любая плата печатного монтажа промышленного типа (например, «печатка» любого магнитофона, или телевизора). Если требуется найти общий провод на таких платах, то, ткнувшись в проводник с наибольшей площадью, попадем именно на общий провод.

С цифрой немного иначе, хотя тоже ничего сложного: тут достаточно вычислить точку, в которую сходятся обязательно присутствующие практически в каждой цифровой схеме конденсаторы (бесполярные), установленные параллельно питанию каждой цифровой микросхемы.

Обычно, в промавтоматике все системы имеют как аналоговую, так и цифровую часть. По этой причине могут возникать помехи, наведенные цифровой частью схемы. Чтобы максимально избавиться от помех, наведенных цифровой частью оборудования на всю остальную схему, общий провод аналоговой части максимально разъединяют с цифровой, делая так, чтобы «земля» от «цифры» соединялась с «землей» от «аналога» лишь в одной единственной точке, расположенной как можно ближе к общему проводу источника питания. И обозначают их, так же, по-разному: AGND – общий провод аналогового типа, тогда, как, DGND – соответственно цифровой.

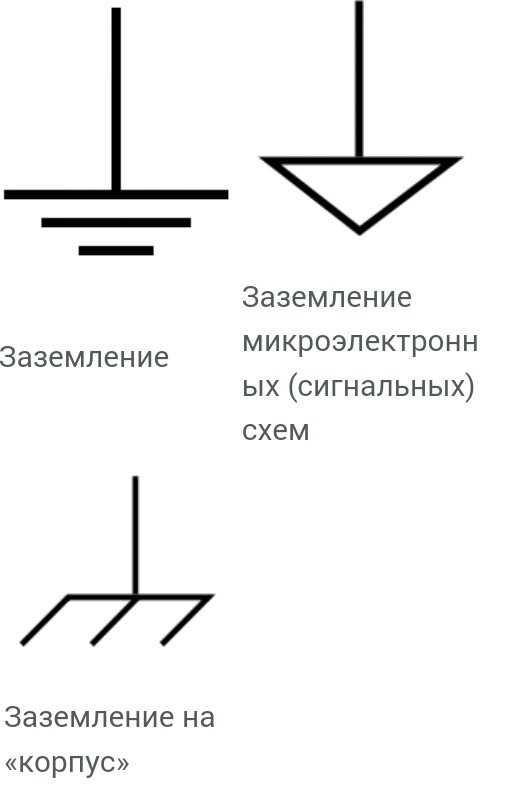

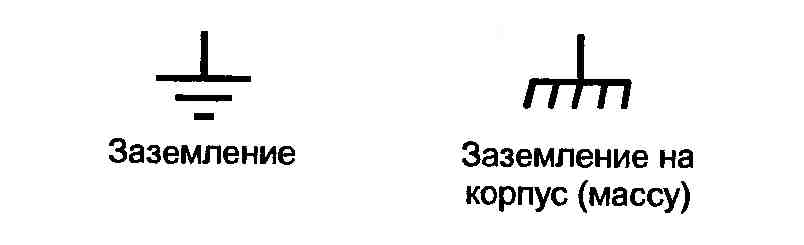

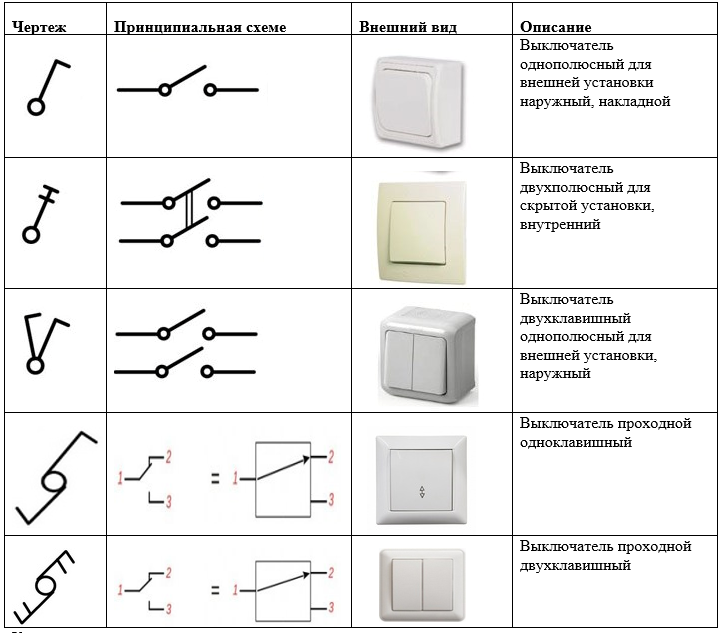

Теперь разберемся с тем, каким образом принято обозначать на схемах различные виды общего провода и точек заземления.
Согласно ЕСКД, точка, относительно которой выполняются замеры всех напряжений и токов схемы считается общей и обозначается вертикальной чертой, касающейся короткой горизонтальной черточки (иногда от этой черточки отходят короткие линии, наклоненные вправо). Точка же, подлежащая соединению с заземлителем, обозначается так же, с той разницей, что под горизонтальной линией расположены еще две, образующие в сумме с первой треугольник (вторая короче первой, а третья – короче второй).

На зарубежных схемах, кроме того, имеется еще и разграничение между общим проводом аналогового и цифрового типов: аналоговый общий провод обозначается в виде вертикальной черточки, заканчивающейся закрашенным равносторонним треугольником, вершина которого направлена вниз, тогда, как в цифровом виде эта черточка оканчивается лишь контуром такого треугольника. В любом случае, если используется отдельный общий провод для цифры и аналога, то на схемах разработчики стараются подписывать какой тип общего провода используется: AGND или DGND.

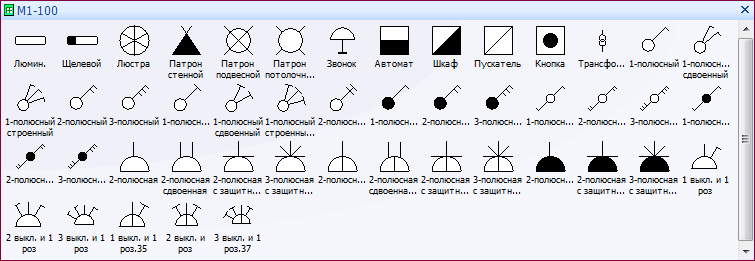

Существует множество программ, предназначенных для вычерчивания схем на экране компьютера с возможностью последующей разводки их печатного рисунка. Среди них такие, как sPlan, Eagle, DipTrace и прочие.

Землей называют точку цепи, электрический потенциал которой считается равным нулю. Такую точку можно выбирать условно. Землей ее называют традиционно, поскольку один из проводников электрических генераторов соединяли с землей при помощи зарытого в землю проводника. Электрикам-профессионалам и тем, кто имеет дело с электричеством необходимо знать, что такое фаза и что такое ноль.

Ток в цепи

Электрический ток может протекать только в замкнутом контуре. Электрическая цепь состоит из источника Э. Д. С. – электродвижущей силы и замыкающего этот источник сопротивления нагрузки, которое может быть очень разветвленным. Если говорить о бытовой электросети, то здесь источником ЭДС является вторичная обмотка трансформатора ближайшей подстанции, или еще проще, таким источником является ввод в здание.

Один из проводов источника заземлен, этот провод (или шина) называется нейтралью, N, в современной электротехнике. Потенциал этой шины относительно земли равняется нулю, поэтому этот провод называют землей.

Другие три провода называют фазами. Эти провода находится под переменным потенциалом, который меняется от 311 до -311 Вольт относительно земли в сети 220 В 50 Гц (50 раз в секунду). 220 Вольт – это, так называемое, действующее напряжение. Для тока и напряжения синусоидальной формы это среднеквадратичное значение. Это напряжение называют фазным.

Напряжение между двумя фазами называют линейным и оно выше: 380-400 В. Таким образом, размах напряжения в трехфазной сети может достигать величины 760-800 В. Поэтому электроинструмент должен уверенно выдерживать испытательное напряжение не менее 1 кВ = 1000 Вольт.

При замыкании фазы на ноль через какое-либо сопротивление в цепи течет ток. Еще больший ток через то же сопротивление потечет, если оно будет подключено между двумя фазами. В трехфазной цепи у конечных потребителей обычно действующее напряжение между фазами 380 В, а фаза и ноль образуют пару, напряжение на которой всегда равно напряжению между фазами, деленному на квадратный корень из числа 3. Это один из результатов теоретической электротехники. Отсюда и получается известная всем величина 220.

История заземления

В самых старых системах бытового электроснабжения переменного тока, которых теперь уже не найдешь, у конечного потребителя заземления не было (система TT, заземлялась только нейтраль на подстанции, если вторичная обмотка трансформатора соединялось звездой).

Это была однофазная сеть, распределяющаяся ток от понижающей обмотки трансформатора подстанции. Здесь вопрос о том, что такое фаза или нулевой провод даже не возникал – оба провода по отношению к земле были равноправными. Человек мог стоять на земле и держаться за любой из проводов по отдельности. При этом он ничего не чувствовал.

Наиболее старые трансформаторы, питающие однофазную сеть, имели схему, показанную на следующем рисунке. Первичные обмотки соединялись треугольником, нейтрали не было, и заземлялся только корпус трансформатора на месте установки. Теперь таких уже давно нет или они применяются где-то для полевых условий в сельском хозяйстве.

Поражение током происходило, если человек дотрагивался до двух проводов одновременно или, если один из проводов был кем-либо заземлен, а человек дотрагивался до другого. Старые электроплитки делались с открытой спиралью, люди готовили в металлической посуде и касались токоведущих частей. Старые телевизоры, например, изготавливались с автотрансформатором ради простоты конструкции и человек, дотрагиваясь до металлического шасси такого аппарата, фактически находился под напряжением сети.

Проблема возникла, когда жилой сектор стал снабжаться промышленным способом подключения (как на первом рисунке). Это произошло потому, что мощность, потребляемая частным сектором, значительно выросла, а в городах он фактически был перемешан с промышленностью (дома-хрущевки).

Тогда человек, стоящий на влажном полу, или держащийся за батарею, получал сильное поражение током с вероятностью 50%, в зависимости от того, как он включил вилку электроприбора в розетку. Если фаза тока попадала на шасси такого старого телевизора или радиоприемника, то прикосновение к нему было опасно для жизни.

Промышленность в области ширпотреба быстро перешла на производство нагревательных приборов с закрытым и изолированным нагревательным элементом (ТЭНы), а бытовые радио и телевизионные приборы стали производить исключительно с трансформаторами, где первичная обмотка была полностью изолирована от остальной части прибора, что сделало их безопасными для людей.

Но почему появилось заземление в промышленности? Нам надо рассмотреть и этот вопрос. В принципе, ни для работы потребителей, ни для транспортировки электроэнергии ничего заземлять не требуется.

Трехфазная система переменного тока была принята только потому, что это упрощало конструкцию электродвигателей, так необходимых станкам и машинам в промышленности. По трехфазной схеме в треугольник можно соединять и нагревательные приборы, пример тому – тэны, рассчитанные на 380 В.

Трехфазные системы могут соединяться звездой (первый рисунок). Такое соединение стало очень распространенным, так как оно позволяет без больших проблем питать трехфазные потребители напряжением 380 В, и в то же время, без лишних расходов устроить однофазные сети 220 В. Это хороший способ сэкономить на трансформаторах.

Так появился проводник, который назвали нейтралью (N). Его также называют – нулевой провод. При равном токе по всем фазам ток в нулевом проводе равен нулю. Энергетики стараются распределить нагрузку равномерно. Но это не всегда получается. Вот простой пример. Пусть на заводе был запитан офисный корпус. Для этого была выделена одна фаза.

Затем к этой же фазе подключили жилой дом недалеко. Остальные две фазы оказываются неуравновешены и в нейтрали появляется значительный ток. Это приводит ко всякого рода неопределенностям при измерениях. К тому же, как бы ровно не распределили нагрузку, на корпусах электрооборудования появляются опасные напряжения, если нейтраль оборвана.

Начало TN

В 1913 году немецкий концерн AEG предложил систему с заземленной нейтралью, позже названную TN-C. Здесь электрики стали использовать понятия фаза и ноль. Позже, в 1930-х годах появилась система TN-S, в которой заземление и нейтраль были разделены. Это дополнительно увеличивало безопасность, так как теперь, если нулевой провод оборван с очень высокой вероятностью оставался целым другой проводник. Но такая система оказывалась неоправданно дорогой.

Поэтому, со временем было предложено еще одно решение: нулевой провод от подстанции (PEN – защитная земля и нейтраль) расщеплялся на две части перед вводом в здание. Одна часть шла как нейтраль N, а другая получила название защитной земли PE. Если происходил обрыв нейтрали то фаза переменного тока, в случае попадания на корпус электрооборудования, пропускала свой ток в землю. Такая система получила название TN-C-S (заземленная нейтраль комбинированная, с разделением на месте).

Система TN-C-S имеет всего один недостаток – местное заземление должно быть повышенной надежности так как при обрыве нейтрали фазное напряжение, попавшее на корпус, будет заземлено только по цепи PE. Поэтому, при сооружении этой цепи принимают все меры по ее механической прочности и снижению электрического сопротивления.

Для этого используют металлические части зданий, трубопроводы и т.д. Однако все эти части соединяются всего в одной точке при помощи шин. Существует точка (шина) где ноль и земля соединяются, она называется шина уравнивания потенциалов. С ней соединяется и шина контура заземления.

В настоящее время TN-C-S является основной в городах и на предприятиях. В сельской местности еще много систем TT. Это связано с тем, что в сельской местности еще много деревянных домов и TT, при всех прочих недостатках имеет положительную сторону: она безопаснее в отношении грозы.

Как обозначается земля на схеме

Как известно, правильно выполненное соединение корпуса электрического оборудования с контуром заземления, напрямую влияет на безопасность его эксплуатации. Заземление радио и электронного оборудования зачастую является важным фактором его правильной работы. Именно поэтому символ обозначающий заземление — наверное, самый распространённый знак в электротехнике и электронике. Он встречается на корпусах оборудования, специальных заземляющих шинах в производственных цехах и электроподстанциях, его нередко можно встретить и на радиоэлектронных схемах, а также схемах связи.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Цвета и буквы в электрике: как отличить провода по маркировке
  • Земля (электроника)
  • Как обозначается лампочка на схеме
  • Цвет провода в электрике – безопасность или удобство?
  • Знак заземления: обозначение на схемах
  • Маркировка проводов (N, PE, L)
  • Общий провод и заземление в схемах
  • Общий провод или земля.
  • Обозначение L и N в электрике

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как отличить ноль от заземления. Заземление и зануление. (Прозвонка проводов)

Цвета и буквы в электрике: как отличить провода по маркировке

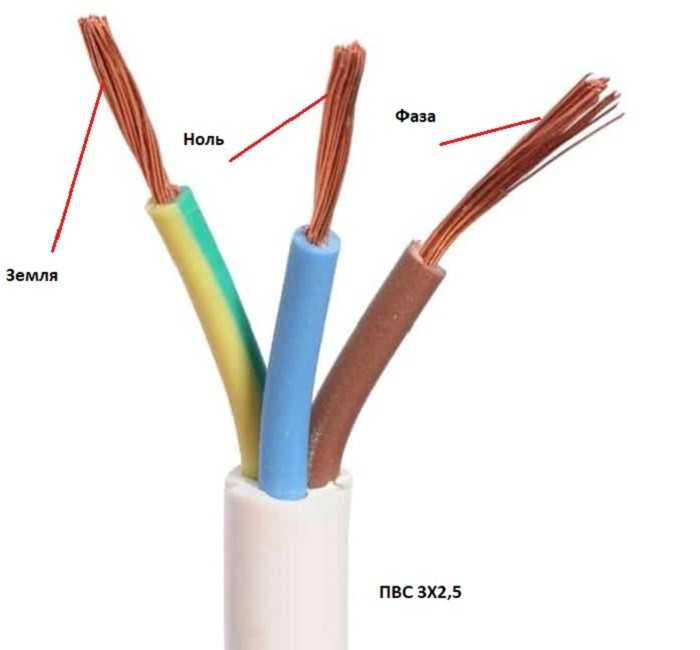

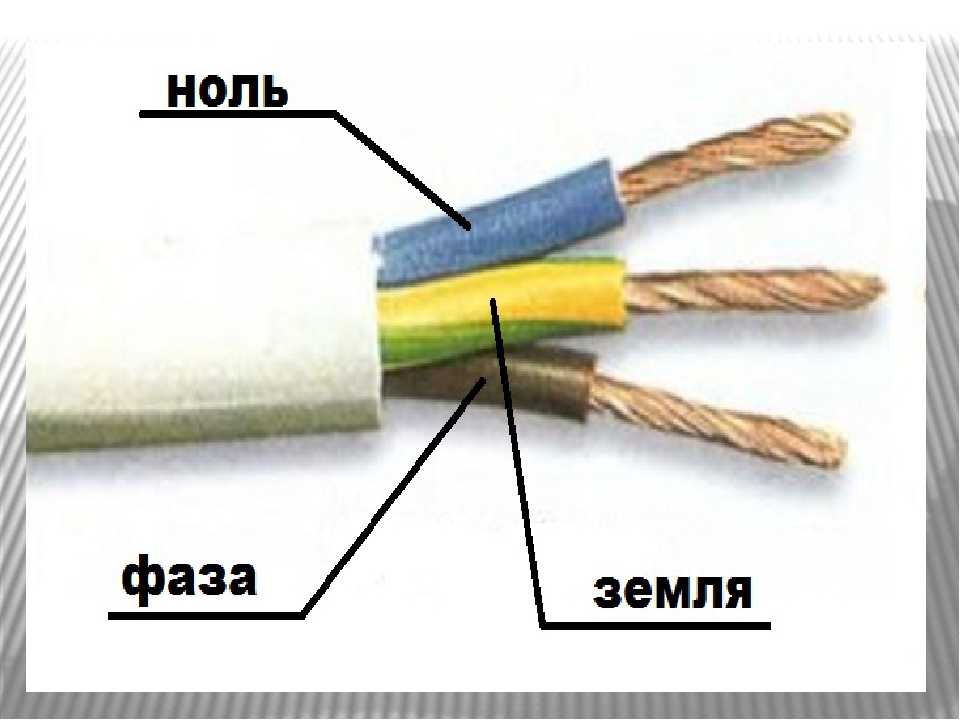

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р , который устанавливает стандарт маркировки l n в электрике фазных и нулевых проводов в электроустановках. Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

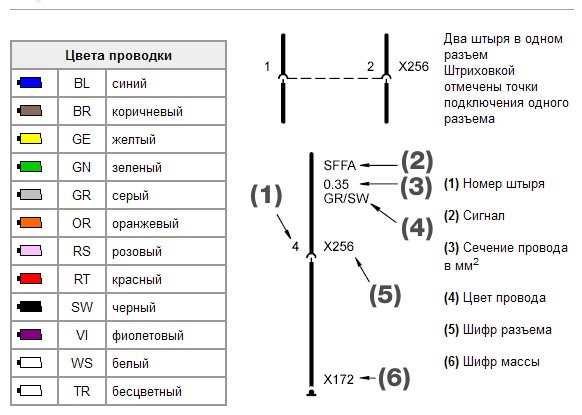

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.
