Цветовая маркировка проводов: фаза, земля, ноль
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.
Содержание статьи
- 1 Зачем это надо
- 2 Цветовая маркировка провода заземления
- 3 Цвет нейтрали
- 4 Окраска фазы
- 5 Как определить правильно ли подключены провода
- 5.1 Проверка с индикатором
- 5.2 Проверка с мультиметром или тестером
Зачем это надо
В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.
Цвета проводов имеют определенное значение
Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.
Цветовая маркировка провода заземления
По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.
Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.
Цвет провода заземления — одножильного и многожильного
Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

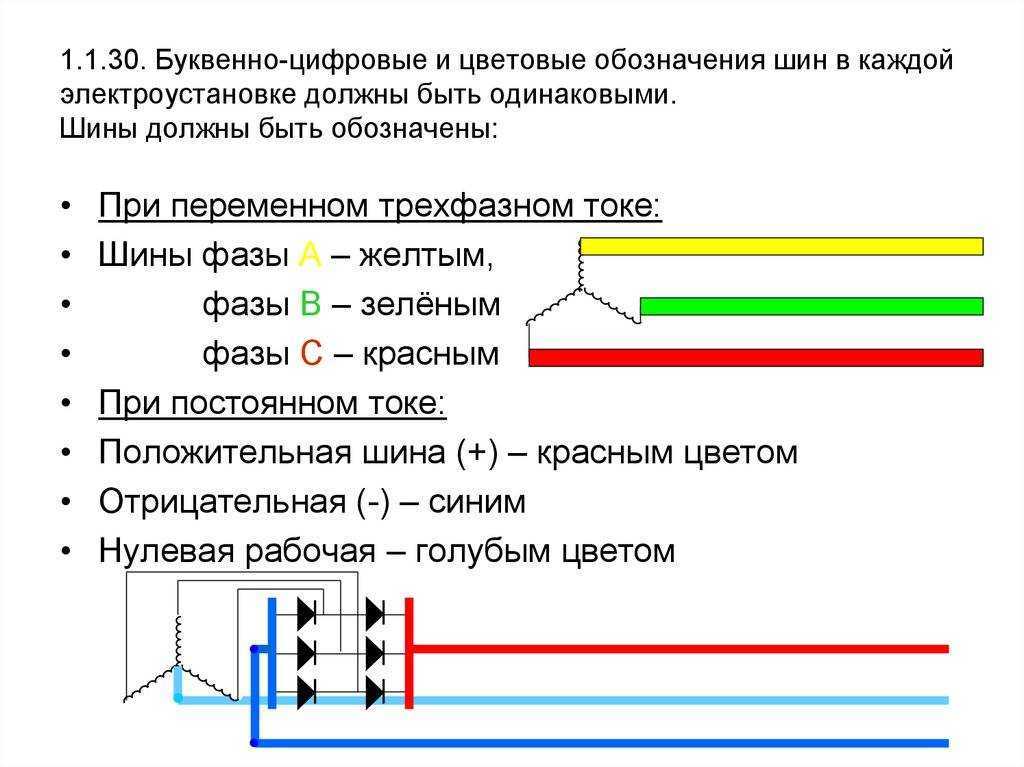

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом
Цвет нейтрали
Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.
Цвет нейтрали — синий или голубой
В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.
Окраска фазы
С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.
Цветовая маркировка проводов: какого цвета фаза — возможные варианты
Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.
На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.
Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим.
При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

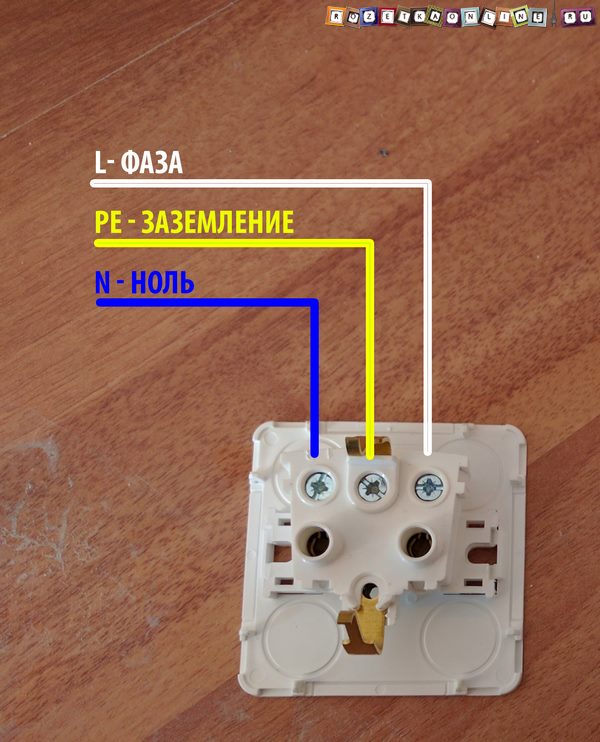

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
- индикаторная отвертка;
- мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
С индикаторной отверткой работать просто
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы.
Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.
Тестер дает однозначный ответ
В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Цветовая маркировка проводов – как разобраться
Монтаж современных электрических светильников и других приборов задача не сложная. На первый взгляд все понятно – вот эти шурупы для крепления к стене или потолку, вот эти пазы для вставки плафона, что сложного? Эту задачу вполне реально выполнить самостоятельно, не приглашая электрика.
Отключил электропитание для безопасности и работай! Но в стене три проводка разного цвета и в светильнике три цветных проводка, а какой куда присоединять?
Тот, кто хоть раз имел дело с проводами и электричеством, обратил внимание, что провода всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются.
Правильная разметка проводов значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.
Что такое фаза, ноль и заземление
Электропроводка обычно состоит из двух, трех или больше проводов в общей изоляции. Фаза — это проводник, по которому ток приходит к потребителю.
Соответственно ноль служит для того, чтобы электрический контур замыкался. Чтобы протекал ток, в квартире должен быть включен хотя бы один электроприбор. Если ничего не включено, контур разомкнут, то нулевой провод не под напряжением, а вот НАПРЯЖЕНИЕ на фазе останется.
Третий, заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током.
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить, которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Цвет провода фазы
В разных странах стандарты маркировки разные, но чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый.
Вот во все эти цвета могут быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Бывают просто желтые или зеленые с желтыми метками.
Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой.
Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания.
Как соединять провода?
Прежде всего нужно осмотреть провода светильника или другого электрического устройства и определить по цвету провод заземления и нуля. Соединяют соответственно – ноль светильника к нулю проводки (голубой с голубым), заземление – к заземлению (желто-зеленый).
После этого соединяют провода фазы – они могут быть разного цвета, но после исключения ноля и земли все уже понятно и так.
Если светильник имеет только металлические клеммы, в которые следует вставлять провода электрической разводки, то следует посмотреть на маркировку – L – фаза, N – ноль.
Важно! При работе с электросетью будьте особенно внимательны – отключите питание в той линии, с которой работаете, а еще лучше – во всей квартире.
