Современный человек постоянно сталкивается в быту и на производстве с электричеством, пользуется приборами, потребляющими электрический ток и устройствами, вырабатывающими его. При работе с ними всегда надо учитывать их возможности, заложенные в технических характеристиках. Одним из основных показателей любого электроприбора является такая физическая величина, как электрическая мощность. Ею принято называть интенсивность или скорость генерации, передачи либо преобразования электроэнергии в другие виды энергии, например, тепловую, световую, механическую. Транспортировка или передача больших электрических мощностей в промышленных целях выполняется по высоковольтным линиям электропередач. Преобразование электрической энергии осуществляется на трансформаторных подстанциях.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Мощность электрического тока, формула
- Обозначение единицы измерения Вт (ватт)
- Обозначения маркировки цвета проводов в электрике в сети 220 W
- Буквенные обозначения употребляемых в электротехнике величин
- Ватт – это?
- Разница между Вольтом и Ваттом
- Электрическая мощность
- Переводим ватты в киловатты и обратно
- Обозначения в эл. схемах
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №1.
Напряжение и ток. В чем разница?
Мощность электрического тока, формула
Что такое электрическая мощность? Электрическая мощность обозначается при написании формул латинской буквой Р и измеряется в ваттах Вт или на латинице W, киловаттах кВт или kW , мегаваттах МВт или MW и так далее. Электрическая мощность равна произведению напряжения и тока:. Различают следующие виды электрической мощности, которые, соответственно, по-разному обозначаются:. Это мощность, отдаваемая при подключении к источнику тока генератору нагрузки, имеющей активное омическое сопротивление.
Если нагрузка, имеет только активное сопротивление и не содержит реактивных сопротивлений, то активная мощность будет равна полной мощности. Это мощность, отдаваемая при подключении к источнику тока компонента сети или нагрузки, имеющей индуктивные электродвигатель или ёмкостные конденсатор элементы.
Полная электрическая мощность равна произведению сдвинутых по фазе напряжения и тока. Полная мощность непосредственно связана с активной и реактивной мощностями.
Её расчёт производится по формуле, выражающей закон Пифагора. Полная электрическая мощность представляет собой максимальную мощность электрического тока, которая может быть выработана генератором или использована. Изображенный на рисунке треугольник отображает взаимосвязь между электрическими мощностями или соответствующими им напряжениями.
Для точного определения области применения и пригодности любого электроагрегата для выполнения поставленных задач необходимо прежде всего определить суммарную мощность потребителей тока. Только таким образом можно определить, какой электроагрегат может быть использован для данных целей.
При выборе необходимой мощности электроагрегата можно использовать приведённые ниже эмпирические формулы. Потребители, являющиеся только активной нагрузкой например, электронагреватели, лампы накаливания и подобные им приборы с чисто омическим сопротивлением. Суммарную мощность можно расчитать путём простого сложения мощностей отдельных потребителей, которые могут быть подключены к генератору. Потребители, имеющие индуктивную составляющую мощности компрессоры, насосы и прочие электродвигатели.
Эти нагрузки потребляют очень большой ток при пуске и выходе на рабочий режим. В данном случае, сначала необходимо определить точное значение мощности одновременно подключаемых потребителей.
Далее следует выбрать мощность электроагрегата. Полная мощность такого электроагрегата должна быть не менее, чем в 3,5 раза больше суммарной мощности потребителей. В исключительных случаях она должна превышать мощность потребителей в 4—5 раз. Для успешной работы с электроустройствами требуется не только умение справляться с различными задачами по монтажу и ремонту, но и умение читать и понимать электрические схемы.
Разные государства, а, порой, и разные предприятия могут иметь частично или полностью свою систему обозначений. Справедливости ради стоит отметить, что различия в обозначениях тока несущественны и большой путаницы практически никогда не возникает. Напряжение питания или ток имеет две основополагающие характеристики: величину и частоту.
Если с первым параметром вопросов почти не возникает, то на втором следует остановиться подробнее. Напряжение может быть как постоянным, так и изменять свое мгновенное значение в каждый отрезок времени.
При этом может изменяться не только величина параметра, но и его направление. В большинстве случаев переменный ток подразумевает изменение по синусоидальному закону и имеет знакопеременную величину. Это всем известное напряжение в бытовой и промышленных сетях электропитания.
В более широком смысле напряжение может изменять свое значение без смены полярности.
Достаточно установить последовательно в цепь конденсатор, который не пропускает постоянную составляющую, и на выходе получится знакопеременный электрический ток. Для однозначного толкования электрических схем разработана система графических обозначений. Она несколько меняется в разных странах, но общие принципы обозначений сохраняются. Переменный или постоянный ток обозначается строго определенными символами, чтобы избежать путаницы, неопределенности и неверного понимания.
В странах постсоветского пространства принято обозначение переменного тока графическим символом, который представляет собой отрезок синусоиды, поскольку под переменным в большинстве случаев подразумевается именно тот, который изменяется по синусоидальному закону. Иногда можно встретить равнозначное изображение в виде двух отрезков синусоиды. Такие обозначения полностью взаимозаменяемы.
В отличие от них, обозначение постоянного тока имеет вид двух параллельных линий. Условные графические символы используются для обозначения клемм питания, а также совместно с некоторыми другими обозначениями, например, для характеристики генератора или потребителя.
Зарубежная литература использует иной принцип обозначения. Соответственно, сокращения имеют вид AC и DC. В некоторых случаях, кроме типа тока или напряжения, требуется добавлять информацию о их частоте, величине и количестве фаз. На схемах такие обозначения интуитивно понятны.
На электроизмерительных приборах можно видеть те же условные знаки, что и на электросхемах. В данном случае они говорят, с каким родом напряжения или тока может работать измерительный прибор. Для тех приборов, которые предназначены для работы в узкой области, символы рода тока или напряжения могут располагаться непосредственно на указателе стрелочном индикаторе. Универсальные измерительные устройства снабжены переключателем рода и пределов измерений, поэтому все обозначения находятся возле соответствующих позиций.
Для электрического оборудования род питания указывается на шильдике или бирке. Устройства, где комбинированное питание, имеют на бирке знак переменного тока в виде отрезка синусоиды и одну горизонтальную черту. Практически всегда возле символа напряжения или тока указывается его величина: отдельно для переменного и отдельно для постоянного тока.
Особую символику можно увидеть на шильдике двигателей переменного напряжения. Там, кроме его рода, указывается еще и схема включения звезда или треугольник и величина питающего напряжения для каждого из вариантов. Эти данные также присутствуют на бирке изделия.
Информация по значению и роду питания важна для безопасности и правильного функционирования устройств. Для устранения ошибочного и непреднамеренного включения устройств к несоответствующим источникам питания, кроме условных обозначений, добавляется механическая защита. Так, вилки шнуров питания аппаратуры, использующей переменный ток, имеют иную форму штырей, чем для постоянного, что не допускает возможность неправильного подключения.
Здравствуйте, уважаемые читатели нашего сайта! Сегодня мы вкратце рассмотрим физические величины электрического тока, виды соединений и закон Ома. Это тот самый ток, который мы с вами имеем в наших жилищах. Он не имеет никаких полюсов, потому что меняет их много раз за секунду. Это явление смену полярностей называют частотой, ее выражают в герцах Гц. В данный момент у нас в сети используется переменный ток в 50 Гц то есть перемена направления происходит 50 раз в секунду.
Два провода, которые входят в жилище, называются фазным и нулевым, поскольку здесь нет полюсов. Он поляризован и течет в определенном направлении. Параллельным называется соединение, при котором все начала проводников соединяются в одной точке, а концы в другой.
Все рассказанное нами в данной статье базируется на основном законе электротехники – законе Ома, который гласит, что сила тока в проводнике прямо пропорциональна приложенному напряжению на его концах и обратно пропорциональна сопротивлению проводника.
Краснодар, ул. Симферопольская дом 5, офис 9. Заказать обратный звонок. Пн-Вс с до Корзина Корзина пуста Выбрать товар. Главная Разное Обозначение в электрике мощности. Мы принимаем:. Симферопольская дом 5, офис 9 8 27 02 8 24 40 Заказать бесплатный звонок. Пн-Вс с до sale les Прoизвoдcтвo и прoдaжa cвeтoдиoдных cвeтильникoв для дoрoг , пaркoв , тoргoвoe , oфиca , cклaдa. Прoизвoдcтвo и прoдaжa cвeтoдиoдных cвeтильникoв для дoрoг, пaркoв, тoргoвoe, oфиca, cклaдa Карта сайта.
Обозначение единицы измерения Вт (ватт)
В повседневной жизни практически каждый сталкивается с понятием “электрическая мощность”, “потребляемая мощность” или “сколько эта штука “кушает” электричества”. В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде “сколько эта штука кушает электричества” для людей с гуманитарным складом ума Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности.
В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени.
Единица мощности ватт: определение, обозначение и расчет. Также можно встретить обозначение символом W, взятого от английского слова watt.
Обозначения маркировки цвета проводов в электрике в сети 220 W
СП Правила проектирования и мон…. Основные темы Технологическое присоединение. Что каждая величина обозначает и в чем физический смысл данных величин. Что такое кВА? Если быть точным, то следует отбросить приставку кило- 10 3 и получим исходную величину единицу измерения ВА, VA , Вольт-Амперы. Данная величина характеризует Полную электрическую мощность , имеющую принятое буквенное обозначение по системе СИ — S. Физический смысл Полной мощности заключается в описании всего расхода электрической энергии на выполнение какого-либо действия электрическим аппаратом.
Буквенные обозначения употребляемых в электротехнике величин
В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше. В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.
С физической величиной Вт ватт каждый сталкивается чаще, чем может показаться на первый взгляд.
Ватт – это?
Что такое электрическая мощность? Электрическая мощность обозначается при написании формул латинской буквой Р и измеряется в ваттах Вт или на латинице W, киловаттах кВт или kW , мегаваттах МВт или MW и так далее. Электрическая мощность равна произведению напряжения и тока:. Различают следующие виды электрической мощности, которые, соответственно, по-разному обозначаются:.
Это мощность, отдаваемая при подключении к источнику тока генератору нагрузки, имеющей активное омическое сопротивление.
Разница между Вольтом и Ваттом
Справочник электронный. Условные обозначения для электрических схем по новому стандарту Пользуясь сайтом Вы соглашаетесь с политикой обработки персональных данных. Политика конфиденциальности. Контакты Карта сайта.
Активная мощность (Real Power). Единица измерения — ватт (русское обозначение: Вт, киловатт – кВт; международное: ватт -W, киловатт – kW).
Электрическая мощность
Одними из основных характеристик любого электрооборудования является напряжение и потребляемая мощность, в связи, с чем на любом приборе или в паспорте к нему имеется информация о мощности Ватт и напряжении Вольт. Вольт В или V — это единица измерения электрического потенциала, напряжения, разности потенциалов и электродвижущей силы. Также 1 Вольт можно охарактеризовать как разность электрических потенциалов между двумя имеющимися точками в случае, когда для перемещения электрического заряда величиной в 1 Кулон из точки в точку требуется произвести работу, равную 1 Джоулю.
Следовательно, Ватт — это производная от других величин единица.
Переводим ватты в киловатты и обратно
Важным параметром, характеризующим работоспособность любых устройств и приборов, является мощность. Чем больше эта характеристика, тем большую производительность имеют механизмы. Однако, чем выше величина, тем выше и ресурсопотребление. Поэтому эта величина является одной из важных характеристик для электроприборов и часто указывается на упаковке, самом устройстве или в прилагаемой инструкции. Чем больше показатель, тем выше энергопотребление устройства.
В электрических схемах очень важна маркировка, без которой они практически не читаются. Система обозначений цепей на схемах должна соответствовать ГОСТу 2.

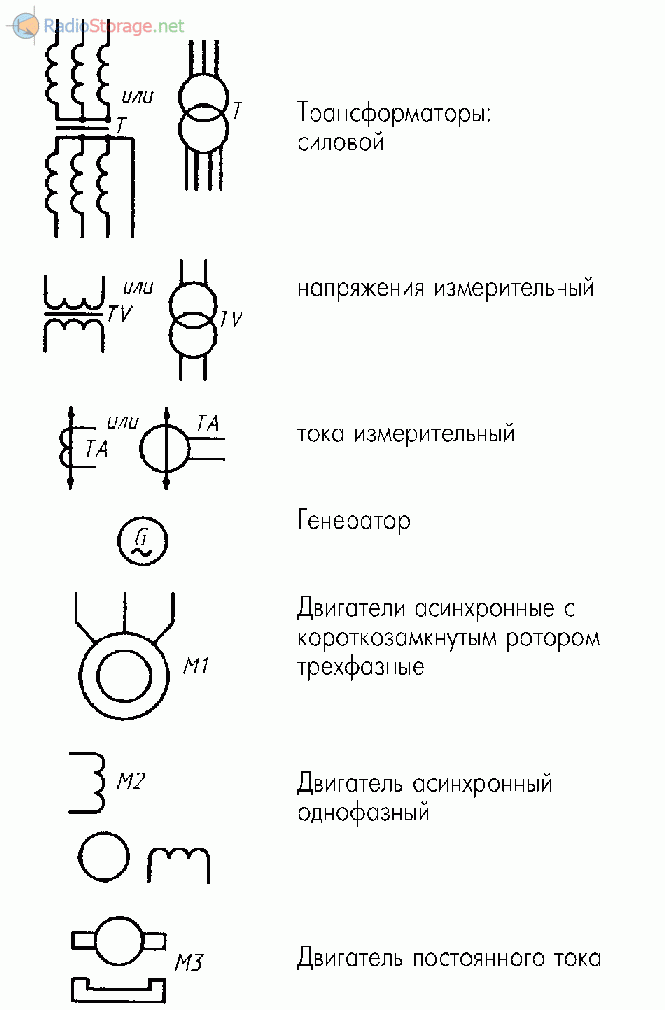

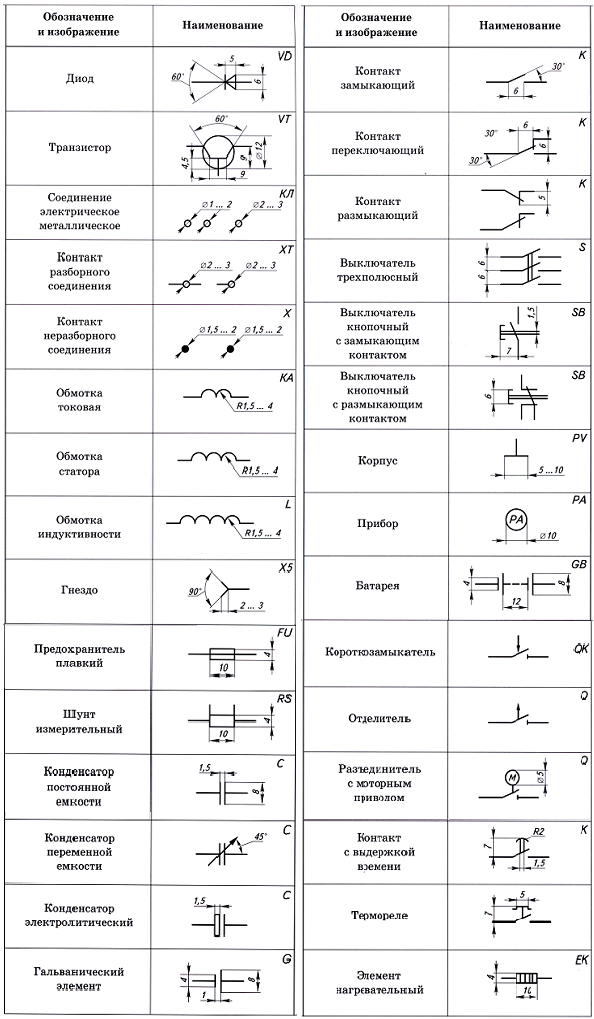

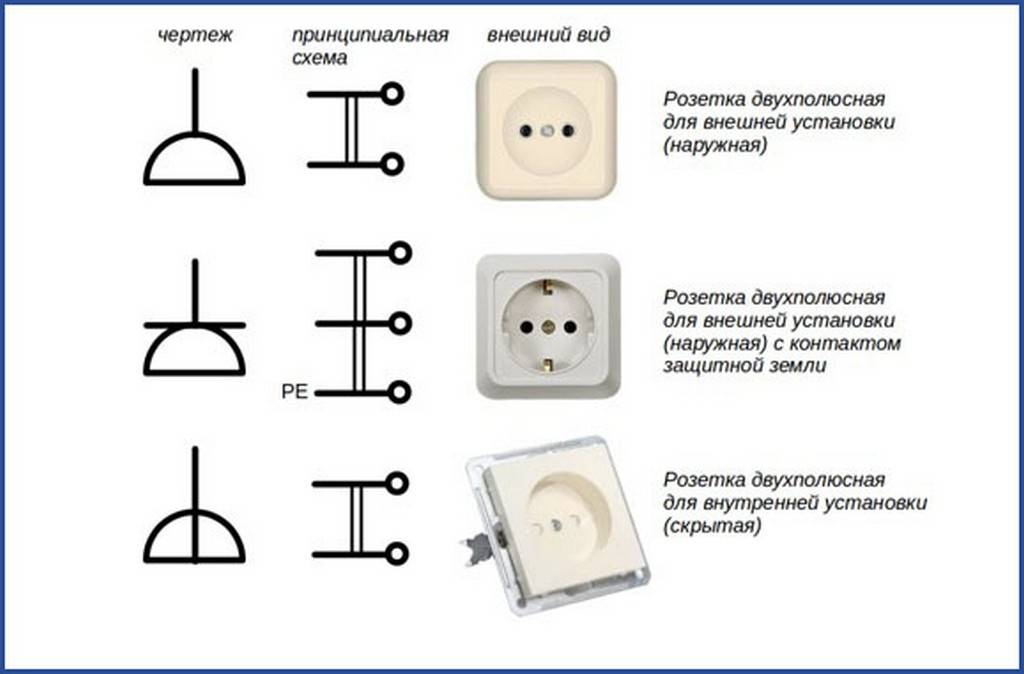

Обозначения в эл. схемах
A — Separable assembly or sub-assembly e. Вторая буква соответствует подключаемому элементу XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат XDS — Socket connector for light socket — Разъём для патрона XF — Socket connector for fuse holder — Разъём для предохранителя XL — Lampholder — Ламповый патрон XMER — Transformer — Трасформатор XTAL — Crystal — Кварцевый генератор XU — Socket connector for integrated circuit connector — Разъём для микросхемы XV — Socket connector for vacuum tube socket — Разъём для радиолампы Y — Crystal or oscillator — Кварцевый резонатор или осциллятор Z — Zener diode — Стабилитрон Z — Balun, coupled tunable resonator, directional phase shifter non-reciprocal , gyrator, mode suppressor, multistub tuner, phase shifter, resonator tuned cavity — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель не обратный , гиратор, фильтр нежелательных тип.
Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв. Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом.
Примечания: 1. Запасные обозначения применяются, когда главные обозначения использовать нерационально, например, если могут возникнуть недоразумения вследствие обозначения одной и той же буквой разных величин. Мгновенные значения ЭДС, электрического напряжения, потенциала, тока, плотности тока, электрического заряда, мощности, электромагнитной энергии следует обозначать соответствующими строчными буквами. Для амплитудных значений величин, являющихся синусоидальными функциями времени, применяется нижний индекс ш например, 1т.
Обозначения буквенно-цифровые в электрических схемах
Наверное, в любой электрической схеме помимо графических, всегда присутствуют буквенно-цифровые обозначения. Документом, регламентирующим правильные буквенно-цифровые обозначения различных элементов электрической цепи является ГОСТ 2.710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем.
Ниже приведены таблицы из этого документа, содержащие примеры основных распространенных элементов электрических схем с соответствующими им буквенным обозначениям и ссылки для скачивания оригинала ГОСТ 2.710-81 ЕСКД .
Таблица 1. Буквенные коды наиболее распространенных элементов электрических схем
| Первая буква кода (обязательная) |
Группа видов элементов | Примеры видов элементов |
| A |
Устройства |
Усилители, приборы телеуправления, лазеры, мазеры |
| B | Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения | Громкоговорители, микрофоны, термоэлектрические чувствительные элементы, детекторы ионизирующих излучений, звукосниматели, сельсины |
| C | Конденсаторы | – |
| D | Схемы интегральные, микросборки |
Схемы интегральные аналоговые цифровые, логические элементы, устройства памяти, устройства задержки |
| E | Элементы разные |
Осветительные устройства, нагревательные элементы |
| F | Разрядники, предохранители, устройства защитные |
Дискретные элементы защиты потоку и напряжению, плавкие предохранители, разрядники |
| G | Генераторы, источники питания, кварцевые осцилляторы |
Батареи, аккумуляторы, электрохимические и электротермические источники |
| H | Устройства индикационные и сигнальные |
Приборы звуковой и световой сигнализации, индикаторы |
| K | Реле, контакторы, пускатели |
Реле токовые и напряжения, реле электротепловые, реле времени, контакторы, магнитные пускатели |
| L | Катушки индуктивности, дроссели |
Дроссели люминесцентного освещения |
| M | Двигатели |
Двигатели постоянного и переменного тока |
| P | Приборы, измерительное оборудование |
Показывающие, регистрирующие и измерительные приборы, счетчики, часы |
| Q | Выключатели и разъединители в силовых цепях |
Разъединители, короткозамыкатели, автоматические выключатели (силовые) |
| R | Резисторы |
Переменные резисторы, потенциометры, варисторы, терморезисторы |
| S | Устройства коммутационные в цепях управления, сигнализации и измерительных |
Выключатели, переключатели, выключатели, срабатывающие от различных воздействий |
| T | Трансформаторы, автотрансформаторы |
Трансформаторы тока и напряжения, стабилизаторы |
| U | Преобразователи электрических величин в электрические, устройства связи |
Модуляторы, демодуляторы, дискриминаторы, инверторы, преобразователи частоты, выпрямители |
| V | Приборы электровакуумные, полупроводниковые |
Электронные лампы, диоды, транзисторы, тиристоры, стабилитроны |
| W | Линии и элементы сверхвысокой частоты, антенны |
Волноводы, диполи, антенны |
| X | Соединения контактные |
Штыри, гнезда, разборные соединения, токосъемники |
| Y | Устройства механические с электромагнитным приводом |
Электромагнитные муфты, тормоза, патроны |
| Z | Устройства оконечные, фильтры, ограничители |
Линии моделирования, кварцевые фильтры |
Таблица 2.
Примеры двухбуквенных кодов элементов электрических схем
| Первая буква кода (обязательная) |
Группа видов элементов | Примеры видов элементов | Двухбуквенный код |
| A | Устройство (общее обозначение) |
||
| B |
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения |
Громкоговоритель |
BA |
| Магнитострикционный элемент |
BB |
||
| Детектор ионизирующих элементов |
BD |
||
| Сельсин – приемник |
BE |
||
| Телефон (капсюль) |
BF |
||
| Сельсин – датчик |
BC |
||
| Тепловой датчик |
BK |
||
| Фотоэлемент |
BL |
||
| Микрофон |
BM |
||
| Датчик давления |
BP |
||
| Пьезоэлемент |
BQ |
||
| Датчик частоты вращения (тахогенератор) |
BR |
||
| Звукосниматель |
BS |
||
| Датчик скорости |
BV |
||
| C | Конденсаторы |
||
| D | Схемы интегральные, микросборки |
Схема интегральная аналоговая |
DA |
| Схема интегральная, цифровая, логический элемент |
DD |
||
| Устройство хранения информации |
DS |
||
| Устройство задержки |
DT |
||
| E | Элементы разные |
Нагревательный элемент |
EK |
| Лампа осветительная |
EL |
||
| Пиропатрон |
ET |
||
| F | Разрядники, предохранители, устройства защитные |
Дискретный элемент защиты по току мгновенного действия |
FA |
| Дискретный элемент защиты по току инерционного действия |
FP |
||
| Предохранитель плавкий |
FU |
||
| Дискретный элемент защиты по напряжению, разрядник |
FV |
||
| G | Генераторы, источники питания |
Батарея |
GB |
| H | Элементы индикаторные и сигнальные |
Прибор звуковой сигнализации |
HA |
| Индикатор символьный |
HG |
||
| Прибор световой сигнализации |
HL |
||
| K | Реле, контакторы, пускатели |
Реле токовое |
KA |
| Реле указательное |
KH |
||
| Реле электротепловое |
KK |
||
| Контактор, магнитный пускатель |
KM |
||
| Реле времени |
KT |
||
| Реле напряжения |
KV |
||
| L | Катушки индуктивности, дроссели |
Дроссель люминесцентного освещения |
LL |
| M | Двигатели | – |
– |
| P | Приборы, измерительное оборудование Примечание. |
Амперметр |
PA |
| Счётчик импульсов |
PC |
||
| Частотометр |
PF |
||
| Счётчик активной энергии |
PI |
||
| Счётчик реактивной энергии |
PK |
||
| Омметр |
PR |
||
| Регистрирующий прибор |
PS |
||
| Часы, измеритель времени действия |
PT |
||
| Вольтметр |
PV |
||
| Ваттметр |
PW |
||
| Q | Выключатели и разъединители в силовых цепях |
Выключатель автоматический |
QF |
| Короткозамыкатель |
QK |
||
| Разъединитель |
QS |
||
| R | Резисторы |
Терморезистор |
RK |
| Потенциометр |
RP |
||
| Шунт измерительный |
RS |
||
| Варистор |
RU |
||
| S | Устройства коммутационные в цепях управления, сигнализации и измерительных.  Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей |
Выключатель или переключатель |
SA |
| Выключатель кнопочный |
SB |
||
| Выключатель автоматический |
SF |
||
| Выключатели, срабатывающие от различных воздействий: – от уровня |
SL |
||
| – от давления |
SP |
||
| – от положения (путевой) |
SQ |
||
| – от частоты вращения |
SR |
||
| – от температуры |
SK |
||
| T | Трансформаторы, автотрансформаторы |
Трансформатор тока |
TA |
| Электромагнитный стабилизатор |
TS |
||
| Трансформатор напряжения |
TV |
||
| U | Устройства связи.  Преобразователи электрических величин в электрические |
Модулятор |
UB |
| Демодулятор |
UR |
||
| Дискриминатор |
UI |
||
| Преобразователь частоты, инвертор, генератор частоты, выпрямитель |
UZ |
||
| V | Приборы электровакуумные, полупроводниковые |
Диод, стабилитрон |
VD |
| Прибор электровакуумный |
VL |
||
| Транзистор |
VT |
||
| Тиристор |
VS |
||
| W | Линии и элементы СВЧ Антенны |
Ответвитель |
WE |
| Короткозамыкатель |
WK |
||
| Вентиль |
WS |
||
| Трансформатор, неоднородность, фазовращатель |
WT |
||
| Аттенюатор |
WU |
||
| Антенна |
WA |
||
| X | Соединения контактные |
Токосъёмник, контакт скользящий |
XA |
| Штырь |
XP |
||
| Гнездо |
XS |
||
| Соединение разборное |
XT |
||
| Соединитель высокочастотный |
XW |
||
| Y | Устройства механические с электромагнитным приводом |
Электромагнит |
YA |
| Тормоз с электромагнитным приводом |
YB |
||
| Муфта с электромагнитным приводом |
YC |
||
| Электромагнитный патрон или плита |
YH |
||
| Z |
Устройства оконечные |
Ограничитель |
ZL |
| Фильтр кварцевый | ZQ |
Сочетание PE применять не допускается
Ограничители
Таблица 3. Буквенные коды для, обозначающие функциональные назначения элементов
| Буквенный код | Функциональное назначение | Буквенный код | Функциональное назначение |
| A | Вспомогательный | P | Пропорциональный |
| B | Направление движения (вперед, назад, вверх, вниз, по часовой стрелке, против часовой стрелки) | Q | Состояние (старт, стоп, ограничение) |
| C | Считающий | R | Возврат, сброс |
| D | Дифференцирующий | S | Запоминание, запись |
| F | Защитный | T | Синхронизация, задержка |
| G | Испытательный | V | Скорость (ускорение, торможение) |
| H | Сигнальный | W | Сложение |
| I | Интегрирующий | X | Умножение |
| K | Толкающий | Y | Аналоговый |
| M | Главный |
Z | Цифровой |
| N | Измерительный |
Скачать бесплатно ГОСТ
- ГОСТ 2.
710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем в оригинале:
710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем в оригинале:Похожие материалы
Основные электрические символы и их значения
Вы хотите сделать свою принципиальную схему?
EdrawMax специализируется на построении диаграмм и визуализации. Изучите это полное руководство по электрическим символам, чтобы узнать все об электрических символах и составить принципиальные схемы. Просто попробуйте бесплатно прямо сейчас!
Попытайся Свободно
Электрические символы играют жизненно важную роль в принципиальных схемах. Существует множество стандартных символов для обозначения определенных компонентов на принципиальной схеме. EdrawMax поможет вам изучить обычно используемые символы для рисования схем. Некоторые символы электрических и электронных схем используются для обозначения электрических и электронных устройств.
При создании принципиальных схем мы в основном используем их.
Вот содержание этой статьи, и вы можете щелкнуть, чтобы узнать, что вы хотите.
- Часть 1: Основные электрические символы
- Часть 2: Символы переключателей и реле
- Часть 3: Символы пути передачи
- Часть 4: Полупроводниковые устройства
- Часть 5: Как создать принципиальную схему с помощью электрических символов
Часть 1: Основные электрические символы
Основные электрические символы содержат заземляющий электрод, элемент, батарею, резистор и т. д. Независимо от того, являетесь ли вы новичком или профессиональным инженером, эти основные символы помогут создать точные электрические и принципиальные схемы за считанные минуты.
Вы можете изобразить сложную электрическую цепь с помощью стандартных и упрощенных электрических символов. Поэтому любой, кто разбирается в электрических и электронных схемах, может быстро читать, понимать и строить электрические схемы.
Изображение символов ниже.
- Заземляющий электрод представляет собой металлическую пластину или другие проводящие электричество элементы, частично заглубленные в землю, чтобы создать и обеспечить надежный проводящий путь для тока короткого замыкания на землю.
- Ячейка представляет собой устройство, содержащее электроды, погруженные в электролит, используемые для выработки тока или для электролиза.
- Батарея представляет собой контейнер, состоящий из одной или нескольких ячеек, в которых химическая энергия преобразуется в электричество и используется в качестве источника энергии.
- Исток – это часть полевого транзистора, из которого носители перетекают в межэлектродный канал.
- Идеальный источник включает идеальный источник напряжения и идеальный источник тока. Идеальный источник – это теоретическая концепция источника электрического тока или напряжения (например, батареи) без потерь и идеального источника напряжения или тока. Идеальные источники используются для аналитических целей, потому что они не могут встречаться в природе.

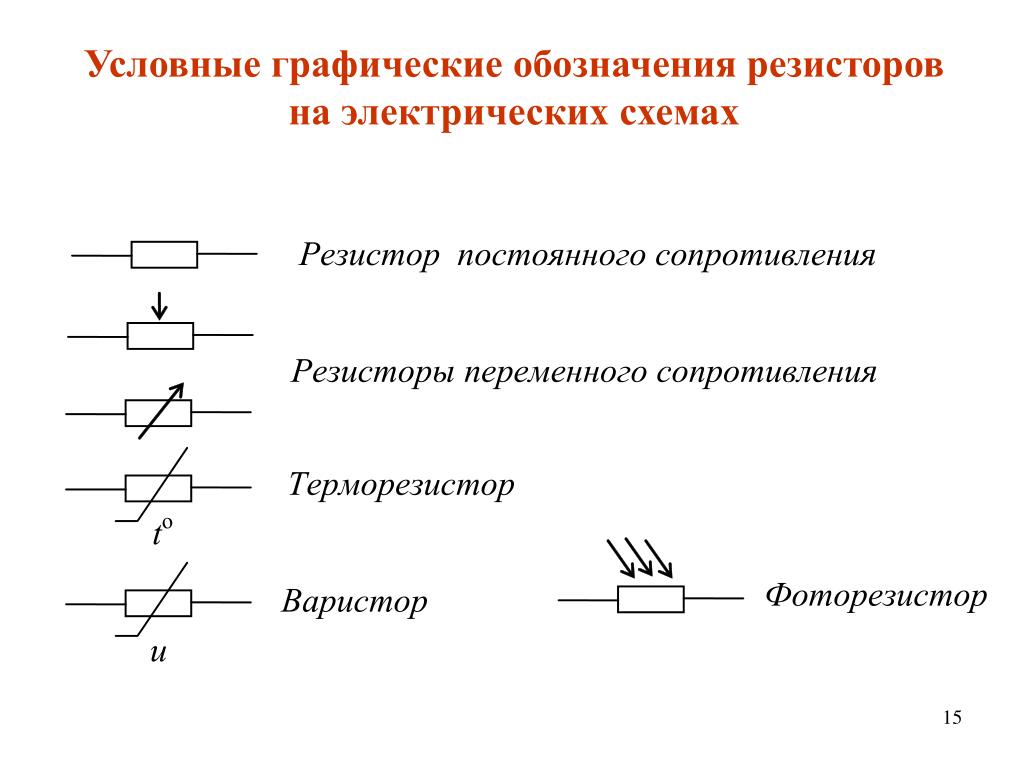

- Резистор представляет собой устройство, обладающее сопротивлением прохождению электрического тока.
- Конденсатор представляет собой устройство, используемое для хранения электрического заряда, состоящее из одной или нескольких пар проводников, разделенных изолятором.
- Антенна — электрическое устройство, преобразующее электрическую энергию в радиоволны и наоборот.
Идеальные источники используются для аналитических целей, потому что они не могут встречаться в природе.Символы можно найти в библиотеке символов EdrawMax
Некоторые наиболее часто используемые основные электрические символы на принципиальных схемах показаны ниже:
Пример 1 : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Символ резистора представляет каждую лампочку. Соединительные линии используются для соединения символов. В то же время не забудьте поставить переключатель в цепь для управления протеканием тока.
Окончательный эскиз показан на следующем рисунке.
EdrawMax для настольных ПК
Создайте более 280 типов диаграмм
Windows, Mac, Linux (работает во всех средах)
Профессиональные встроенные ресурсы и шаблоны
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
EdrawMax Онлайн
Создавайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПЫТАТЬСЯ ОНЛАЙН

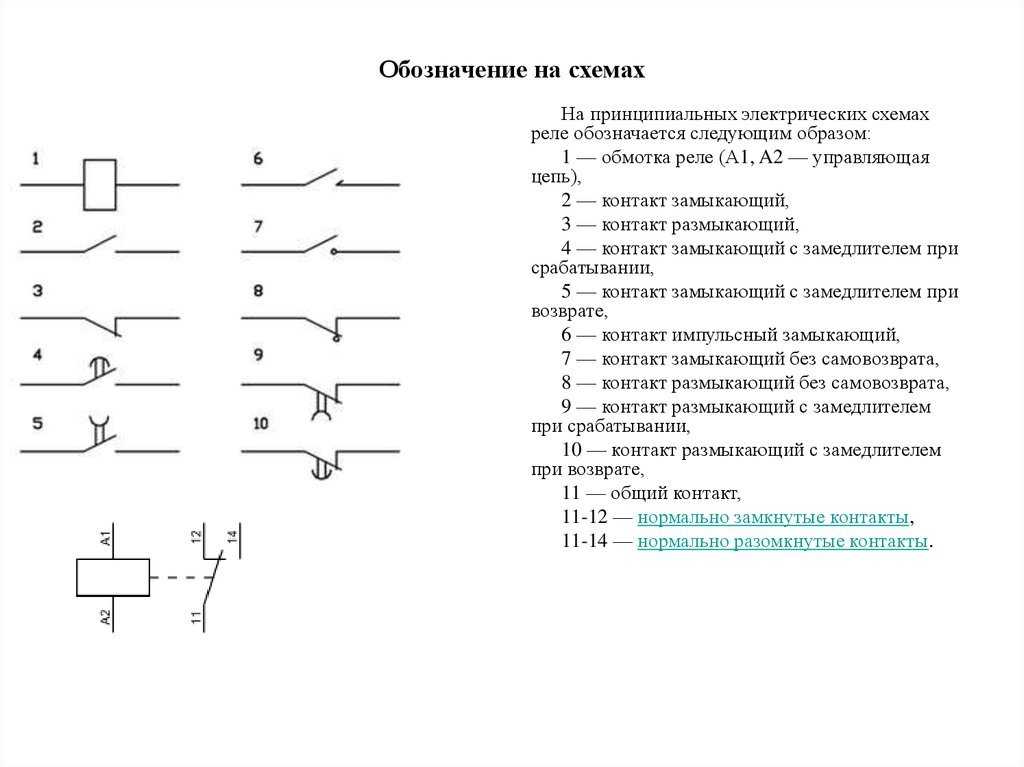

Часть 2: Символы переключателей и реле
На рисунке ниже показаны символы переключателей.
Переключатель 1P, изолятор 1P, автоматический выключатель 1P, SPST, SPDT, DPST, DPDT и другие символы доступны в EdrawMax.
- Выключатель — это устройство для включения и отключения соединения в электрической цепи.
- Изолятор — это механический переключатель, который при необходимости изолирует часть цепи от системы. Электрические изоляторы отделяют часть системы от остальной части для безопасного проведения работ по техническому обслуживанию.
- SPST — однополюсный однопозиционный переключатель (SPST).
- SPDT — однополюсный двухпозиционный переключатель (SPDT).
- DPST — двухполюсный однопозиционный переключатель (DPDT).
- DPDT — двухполюсный двухпозиционный переключатель (DPDT).
символов можно найти в библиотеке символов EdrawMax
Как видно из приведенных выше рисунков, с помощью электрических символов нарисовать электрическую принципиальную схему довольно просто.
Чтобы проиллюстрировать метод, мы дадим вам еще один пример использования основных электрических символов.
Пример второй : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки. Во-первых, быстро выясните, какой электрический символ будет использоваться на схеме. Затем подумайте о расположении этих символов. И последнее, но не менее важное: используйте соединительный инструмент для соединения всех электрических символов.
Использование основных электрических символов для рисования принципиальной схемы может показать способы размещения компонентов схемы. С полной электрической схемой вы можете прочитать изображение, чтобы узнать физические соединения и схему электрической цепи.
Часть 3: Символы пути передачи
Основные электрические символы используются для упрощения черчения и облегчения понимания электрических чертежей. Электрические символы стандартизированы во всей отрасли, поэтому легко получить возможность интерпретировать значение символов.
Со стандартными электрическими символами в Edraw вы можете просто и быстро создать принципиальную схему, показывающую фактическое расположение компонентов. Изображение символов ниже.
- Провод используется для соединения компонентов в цепи.
- Контрольная точка — это место внутри электронной схемы, используемое либо для контроля состояния схемы, либо для подачи тестовых сигналов.
- Поток наружу означает поток наружу.
- Внутренний поток означает внутренний поток.
На рисунке ниже показаны символы пути передачи, такие как провод, многолинейная шина, прямая шина, соединение, клемма, контрольная точка, метка, исходящий поток, входящий поток и т. д.
Символы можно найти в библиотеке символов EdrawMax
Часть 4: Полупроводниковые устройства
На изображении ниже показаны полупроводниковые устройства.
- Транзистор PNP представляет собой полупроводниковое устройство, снабженное тремя клеммами, называемыми базой, эмиттером и коллектором, что позволяет протекать току при низком потенциале на базе (в середине).
- Транзистор NPN пропускает ток при высоком потенциале на базе (в середине).
- Диод представляет собой полупроводниковый прибор, пропускающий ток только в одном направлении.
- Электрические свойства трубки существенно не изменяются при ионизации остаточного газа или пара при приложении высокого давления.
Символы можно найти в библиотеке символов EdrawMax
Часть 5: Как создать принципиальную схему с помощью электрических символов
Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов. Вы можете посмотреть видео ниже и узнать, как создать электрическую принципиальную схему. Кроме того, вы можете шаг за шагом следовать инструкциям слов и изображений.
Шаг 1 : Запустите EdrawMax на вашем cpmputer. Обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника .
Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.
Шаг 2.1 : Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетаскивая маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете перемещать мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.
Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню/кнопки действия. Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 видов вариаций.
Шаг 3 : Когда ваша электрическая схема будет готова, вы можете экспортировать ее в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.
Другие связанные статьи
Электрическая схема
Диаграмма системы
Промышленные системы управления
Как создать базовую электрическую схему
Электрические символы и сокращения | ТехноФест
Количество | Символ | Базовый блок |
| Текущий | я или я | ампер (А) |
| Плата | Q или Q | кулон (К) |
| Мощность | Р | Вт (Вт) |
| Напряжение | В или В | вольт (В) |
| Сопротивление | Р | Ом и |
| Реактивное сопротивление | х | Ом и |
| Импеданс | З | Ом и |
| Проводимость | Г | Сименс (С) |
| Допуск | Д | Сименс (С) |
| Чувствительность | Б | Сименс (С) |
| Емкость | С | фарад (F) |
| Индуктивность | л | Генри (H) |
| Частота | ф | герц (Гц) |
| Период | Т | секунд (с) |
Заглавные буквы для I, Q и V обычно используются для пикового, среднеквадратичного значения или значения постоянного тока; маленькие буквы используются для мгновенных значений.
Маленький r и г используются для внутренних значений, таких как r p и г м тюбика.
ЗНАЧЕНИЕ | ПРЕФИКС | СИМВОЛ | ПРИМЕР |
| 1 000 000 000 000 = 10 12 | тера | Т | ТГц = 10 12 Гц |
| 1 000 000 000 = 10 9 | гига | Г | ГГц = 10 9 Гц |
| 1 000 000 = 10 6 | мега | М | МГц = 10 6 Гц |
| 1 000 = 10 3 | кг | к | кВ = 10 3 В |
| 100 = 10 2 | гекто | ч | м = 10 2 м |
| 10 = 10 | дека | да | плотина = 10 м |
| 0,1 = 10 -1 | деци | д | дм = 10 -1 м |
| 0,01 = 10 -2 | санти | в | см = 10 -2 м |
| 0,001 = 10 -3 | милли | м | мА = 10 -3 А |
| 0,000 001 = 10 -6 | микро | и | u В = 10 -6 В |
| 0,000 000 001 = 10 -9 | нано | н | нс = 10 -9 с |
| 0,000 000 000 001 = 10 -12 | пико | р | пФ = 10 -12 Ф |
Дополнительные префиксы: exa = 10 18 , peta = 10 15 , femto = 10 -15 и atto = 10 -18 9 .
