Условные графические и буквенные обозначения

Условные графические и буквенные обозначения устанавливаются государственными стандартами, что позволяет всем, кто работает со схемами электрических цепей, легко понимать их.

В схемах электрических цепей (силовых, управления, вспомогательных) электроподвижного состава наиболее часто используют следующие условные графические обозначения:

Заземление «Земля». Через коробку заземления провода низковольтных цепей соединяются с «минусом» аккумуляторной ба тареи, а высоковольтных – с ходовыми рельсами

Примечание. Принадлежность к тому или иному аппарату указывается сокращенным обозначением этого аппарата – номером или буквенным обозначением контактора или другого аппарата.

В схеме силовых цепей приняты следующие условные буквенные обозначения:

ТР – токоприемник рельсовый

КС1 – силовая соединительная коробка

КС2 – коробка заземления

Ц – главный предохранитель

ГВ – главный разъединитель

Л Kl – ЛК4 – линейные контакторы

РПЛ, РП1-3, РП2-4 – силовые катушки реле перегрузки (соответственно линейного, в цепи тяговых двигателей 1 и 3, 2 и 4)

Я1 – ЯЯ1, Я2 – ЯЯ2, ЯЗ – ЯЯЗ, Я4 – ЯЯ4 – начало и конец обмоток якорей тяговых двигателей

Kl – КК1, К2 – КК2, КЗ – ККЗ, К4 – КК4 – обмотки возбуждения тяговых двигателей

«Вперед», «Назад» – силовые контакторы реверсора КИП – КШ4 – электромагнитные контакторы ослабления возбуждения ИШ1-3, ИШ2-4 – индуктивные шунты в цепях 1-й и 2-й групп тяговых двигателей ТШ – электромагнитный контактор цепи подмагничивания тяговых двигателей PI – Р37 – резисторы

PKI – РК26 – силовые контакторы реостатного контроллера Т1 – Т22 – силовые контакторы переключателя положений РУТ – силовая катушка реле ускорения и торможения ЗУМ – заземляющее устройство РЗ-1 – реле защиты

Н1 – НН1, Н2 – НН2, ЯЗ – ННЗ, Н4 – НН4 – обмотки подмагничивания тяговых двигателей

В схемах вспомогательных цепей и цепей управления приняты следующие условные буквенные обозначения:

АБ – аккумуляторная батарея

КВ – контроллер машиниста

КРП – контроллер резервного пуска

РЦУ – разъединитель цепей управления

СДРК – серводвигатель реостатного контроллера

РК – реостатный контроллер

СДЯП – серводвигатель переключателя положений 3777# – электромагнитный дисковый тормоз переключателя положений

KIK – мотор-компрессор

КК – контактор мотор-компрессора

КО – контактор освещения

КЗ-2 – контактор заряда аккумуляторной батареи

ДВР – дверной воздухораспределитель

БД – дверные блокировки (конечные выключатели)

ВЗ-1, ВЗ-2 – вентили замещения

Р1-5 – контактор в цепи 1-го и 5-го проводов

АК – регулятор давления

УАВА – универсальный автоматический выключатель автостопа АВТ – автоматический выключатель тормоза КРР – кнопка резервного реверсирования Ф – фары

РП – реле перегрузки

«Возврат РП» – реле возврата реле перегрузки

РУТ – реле ускорения и торможения

НР – нулевое реле

СР-1 – стоп-реле

РВ-1, РВ-2 – реле времени

Рпер – реле перехода

РР – реле реверсирования

РРТ – реле ручного торможения

РКП, РКМ – кулачковые контакторы реостатного контроллера РЗ – реле заряда

ПРВ – промежуточное реле времени РЗ-2 – реле сигнализации РРП – реле резервного пуска ВУ- выключатель управления КУ- кнопка управления

ПС, ПП, ПТ1, ПТ2 – блок-контакты переключателя положений соответственно для позиций последовательного и параллельного соединения тяговых двигателей в режиме тяги, для позиций «Тормоз 1» и «Тормоз 2».

Контрольные вопросы 1. Для чего нужны условные обозначения в схемах электрических цепей?

2. Чем определяются условные обозначения?

⇐Виды схем, принципы их построения | Электропоезда метрополитена | Способы управления тяговыми двигателями⇒

Условные обозначения в электрических схемах

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».


Исходя из этого норматива, все схемы разделены на 8 типов:
  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах


Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:
  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГОНаименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГОНаименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):
Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГОНаименование
PFЧастотомер
PWВаттметр
PVВольтметр
PAАмперметр

ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

НаименованиеОбозначение
Выключатель автоматический в силовой цепиQF
Выключатель автоматический в управляющей цепиSF
Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
Рубильник или выключатель нагрузкиQS
УЗО (устройство защитного отключения)QSD
КонтакторKM
Реле тепловоеF, KK
Временное релеKT
Реле напряженияKV
Импульсное релеKI
ФоторелеKL
ОПН, разрядникFV
Предохранитель плавкийFU
Трансформатор напряженияTV
Трансформатор токаTA
Частотный преобразовательUZ
АмперметрPA
ВаттметрPW
ЧастотомерPF
ВольтметрPV
Счетчик энергии активнойPI
Счетчик энергии реактивнойPK
Элемент нагреванияEK
ФотоэлементBL
Осветительная лампаEL
Лампочка или прибор индикации световойHL
Разъем штепсельный или розеткаXS
Переключатель или выключатель в управляющих цепяхSA
Кнопочный выключатель в управляющих цепяхSB
КлеммыXT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Условные обозначения на электрических схемах по ГОСТ: буквенные, графические

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Содержание статьи

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней
Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т. д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

 Название элемента электрической схемыБуквенное обозначение
1Выключатель, контролер, переключательВ
2ЭлектрогенераторГ
3ДиодД
4ВыпрямительВп
5Звуковая сигнализация (звонок, сирена)Зв
6КнопкаКн
7Лампа накаливанияЛ
8Электрический двигатель М
9ПредохранительПр
10Контактор, магнитный пускательК
11РелеР
12Трансформатор (автотрансформатор) Тр
13Штепсельный разъемШ
14ЭлектромагнитЭм
15РезисторR
16КонденсаторС
17Катушка индуктивностиL
18Кнопка управленияКу
19Конечный выключательКв
20Дроссель Др
21ТелефонТ
22Микрофон Мк
23ГромкоговорительГр
24Батарея (гальванический элемент) Б
25Главный двигательДг
26Двигатель насоса охлажденияДо

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

нормы по ГОСТу для предохранителей, выключателей, пускателей

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква.

Список комплектующих

Электрики обозначают на схемах выключатели, генераторы, пускатели и другие ЭРЭ, придерживаясь требований стандартов ЕСКД. Особое внимание специалисты уделяют электрическим схемам, на которых отображаются устройства с электрической взаимосвязью.

Чтобы правильно прочитать схему, нужно предварительно ознакомиться с входящими составными элементами и комплектующими изделиями. Отдельно изучается принцип их действия и самого устройства. Информация о применении элементов цепи указывается в справочниках, методичках.

Взаимосвязь между комплектующими и условными ГОСТ обозначениями в электрических схемах устанавливается за счёт их позиций. Чтобы построить условные графики, применяют стандартные геометрические символы. Возможно их отдельное либо комбинированное использование. Смысл образа зависит от геометрического символа, с которым его сочетают.

Электротехники используют стандартную систему для графического обозначения ЭРЭ в электронных приборах и электрических схемах. Она касается всех комплектующих, проводников и соединений между ними. Для однотипных изделий применяют позиционную систему, в основе которой находится:

  • буквенное обозначение элементов электрических схем;
  • тип конструкции;
  • номер ЭРЭ.

Приборы и функции

На схеме отображают дополнительные данные, с помощью которых описывают функции элементов. В офисах и частных домах эксплуатируются электронные приборы и устройства, изготовленные зарубежными фирмами. Чтобы разбираться в qf обозначениях на схемах и чертежах, необходимо знать расшифровку используемых значков.

Много информации содержится в буквенных обозначениях разъёмов электросети, которые определяются нормативами. Для их отображения применяют латинские символы в виде 1 либо 2 букв, что соответствует ГОСТу 2.710−81. К примеру, буква А расшифровывается как «Устройство», а буква В включает в себя преобразователи, кроме генераторов.

При этом её дополняют аналогичными датчиками измерений. Все используемые буквы объединены в таблицу:

  1. А — устройства: лазеры, мазеры, усилители.
  2. В — микрофоны, звукосниматели, громкоговорители.
  3. С — конденсаторы с разной ёмкостью.
  4. D — микросборки: устройства задержки и памяти.
  5. Е — элементы, оказывающие разную нагрузку на цепь.
  6. F — обозначение предохранителей на схеме и защитных агрегатов.

В группу G входят генераторы, блоки питания, аккумуляторы. Измерительное оборудование и приборы включены в группу З. Выключатели, реле, звонки отображаются буквой Q. Все резисторы отмечаются R. Под S рассматривают коммутационные устройства.

Другие буквы

Двухбуквенные обозначения элементов считаются более точной расшифровкой, в отличие от однобуквенных символов. Некоторые группы состоят из множеств обозначений. Маркировка выполняется в виде одного общего кода, дополнительными буквами. Они описывают характеристики каждого отдельного элемента схемы.

При наличии большого опыта составления и расшифровки схем, можно выяснить дополнительную информацию об участниках цепи.

Вся символика прописана в таблице согласно ГОСТу 2.710−81:

  1. А — приборы общего назначения.
  2. В — преобразователи разного типа, измерительные и указательные датчики.
  3. ВА — устройства магнитострикционные.
  4. ВВ — ионизирующие детекторы.
  5. ВD — сельсины.

В другие группы входят моторы, измерительные приборы, амперы, счетчики. Группа QF — короткозамыкатели. Выключатели разного типа обозначаются S. Вторая буква зависит от некоторых факторов:

  • давления;
  • положения;
  • частоты вращения;
  • температуры.

Трансформаторы объединены в группу Т. Все устройства связи отображаются на схеме U. В этот список входят модуляторы, демодуляторы, дискриминаторы, выпрямители, инверторы. Все полупроводниковые и электровакуумные приборы отображаются в системе V. Осветительные элементы обозначают W:

  • короткозамыкатели — WE;
  • вентили — WK;
  • трансформаторы — WS.

Отдельно электрики и инженеры рассматривают контактные соединения. Они могут быть скользящими, токосъёмными.

На схеме обозначению подлежат штыри, гнёзда, прочие соединения, включая высокочастотные, механические. Электромагниты отображают YA. Фильтры, разные элементы уго, ограничители входят в группу Z. Кварцевые ограничители отображаются как ZQ. Все приборы и их составляющие отмечают в цепи с учётом ГОСТа 2.710−81. Полный список можно посмотреть в справочных материалах.

Графические обозначения

Электрическая схема представлена в виде текста, с помощью которого можно описать работу электротехнических устройств либо их комплексов. Для этого специалисты используют определённые символы. С их помощью можно кратко выразить схему.

Чтобы пользователь смог прочесть подобный текст, необходимо знать правила чтения цепи, алфавит. Под символами подразумевается условное обозначение и правила расшифровки комбинаций. Основа схемы и цепи — графические обозначения предохранителей и прочих устройств, включая различные связи между ними.

С помощью современной системы можно выяснить основные функции приборов. Все перечисленные данные отображаются в специальных таблицах, прописанных в методичках. Для графического отображения элементов применяют геометрические фигуры, включая квадраты, окружности. Если знать основные требования оформления, можно самостоятельно составить графическое отображение цепи с её элементами.

Их сочетание по стандартам позволяет изобразить разные устройства, приборы и аппараты, машины, обмотки с их соединениями. Условные графические отображения дополнительно применяют специализированные знаки. Принято различать 3 типа контактов:

  • замыкающий;
  • размыкающий;
  • переключающий.

Функции контактов

Условные графические знаки отражают главную функцию контактов — замыкание с размыканием цепи. Для указания дополнительных функций и возможностей контактов, по ГОСТу применяют общепринятые знаки. За счёт дополнительных символов можно найти на схеме кнопки управления, реле, выключатели и прочие контакты.

Некоторые элементы электроцепи обозначаются на схеме несколькими способами. К примеру, переключающие контакты отображаются несколькими вариантами.

Отдельно специалисты выделяют методы обозначения обмоток трансформатора. Символ применяется в конкретном случае. Каждая ситуация описана в методичках и прописана ГОСТом.

Если стандартом не предусмотрены нужные обозначения, их составляют с учётом принципа действия элементов, обозначений, которые применяются для аналогичных типов устройств, приборов, аппаратов. Чтобы отобразить автоматический агрегат, специалисты советуют ориентироваться по принципам его построения, что обусловлено стандартом. Отдельно рассматриваются приборы, потребляющие значительное количество электроэнергии.

Квалифицированные специалисты знают, какие требования предъявляются к составлению схемы для электрической цепи с разными элементами. Новичок сможет разобраться, воспользовавшись специально разработанными таблицами, соответствующими ГОСТу. Их можно скачать в глобальной Сети либо приобрести методичку в книжном магазине.

графические и буквенные по ГОСТ

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Введение


Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

  1. Схема электрическая
  2. Схема гидравлическая
  3. Схема пневматическая
  4. Схема газовая
  5. Схема кинематическая
  6. Схема вакуумная
  7. Схема оптическая
  8. Схема энергетическая
  9. Схема деления
  10. Схема комбинированная

Виды схем подразделяются на восемь типов:

  1. Схема структурная
  2. Схема функциональная
  3. Схема принципиальная (полная)
  4. Схема соединений (монтажная)
  5. Схема подключения
  6. Схема общая
  7. Схема расположения
  8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2. 702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):
гнездо
штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование Обозначение
Автоматический выключатель в силовых цепях QF
Автоматический выключатель в цепях управления SF
Автоматический выключатель с дифференциальной защитой (дифавтомат) QFD
Выключатель нагрузки (рубильник) QS
Устройство защитного отключения (УЗО) QSD
Контактор KM
Тепловое реле F, KK
Реле времени KT
Реле напряжения KV
Фотореле KL
Импульсное реле KI
Разрядник, ОПН FV
Плавкий предохранитель FU
Трансформатор тока TA
Трансформатор напряжения TV
Частотный преобразователь UZ
Амперметр PA
Вольтметр PV
Ваттметр PW
Частотометр PF
Счетчик активной энергии PI
Счетчик реактивной энергии PK
Фотоэлемент BL
Нагревательный элемент EK
Лампа осветительная EL
Прибор световой индикации (лампочка) HL
Штепсельный разъем (розетка) XS
Выключатель или переключатель в цепях управления SA
Выключатель кнопочный в цепях управления SB
Клеммы XT

Изображение электрооборудования на планах

Хотя ГОСТ 2. 701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

  • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
  • продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.


Подпишитесь и получайте уведомления о новых статьях на e-mail

Читайте также:

определение, элементы, схемы. Топология и методы расчета

Эта статья для тех, кто только начинает изучать теорию электрических цепей. Как всегда не будем лезть в дебри формул, но попытаемся объяснить основные понятия и суть вещей, важные для понимания. Итак, добро пожаловать в мир электрических цепей!

Хотите больше полезной информации и свежих новостей каждый день? Присоединяйтесь к нам в телеграм.

Электрические цепи

Электрическая цепь – это совокупность устройств, по которым течет электрический ток.

Рассмотрим самую простую электрическую цепь.  Из чего она состоит? В ней есть генератор – источник тока, приемник (например, лампочка или электродвигатель), а также система передачи (провода). Чтобы цепь стала именно цепью, а не набором проводов и батареек, ее элементы должны быть соединены между собой проводниками. Ток может течь только по замкнутой цепи. Дадим еще одно определение:

Электрическая цепь – это соединенные между собой источник тока, линии передачи и приемник.

Конечно, источник, приемник и провода – самый простой вариант для элементарной электрической цепи. В реальности в разные цепи входит еще множество элементов и вспомогательного оборудования: резисторы, конденсаторы, рубильники, амперметры, вольтметры, выключатели, контактные соединения, трансформаторы и прочее.

Электрическая цепь

Кстати, о том, что такое трансформатор, читайте в отдельном материале нашего блога.

По какому фундаментальному признаку можно разделить все цепи электрического тока? По тому же, что и ток! Есть цепи постоянного тока, а есть – переменного. В цепи постоянного тока он не меняет своего направления, полярность источника постоянна. Переменный же ток периодически изменяется во времени как по направлению, так и по величине.

Сейчас переменный ток используется повсеместно. О том, что для этого сделал Никола Тесла, читайте в нашей статье.

Элементы электрических цепей

Все элементы электрических цепей можно разделить на активные и пассивные. Активные элементы цепи – это те элементы, которые индуцируют ЭДС. К ним относятся источники тока, аккумуляторы, электродвигатели. Пассивные элементы – соединительные провода и электроприемники.

Приемники и источники тока, с точки зрения топологии цепей, являются двухполюсными элементами (двухполюсниками). Для их работы необходимо два полюса, через которые они передают или принимают электрическую энергию. Устройства, по которым ток идет от источника к приемнику, являются четырехполюсниками. Чтобы передать энергию от одного двухполюсника к другому им необходимо минимум 4 контакта, соответственно для приема и передачи.

Резисторы – элементы электрической цепи, которые обладают сопротивлением. Вообще, все элементы реальных цепей, вплоть до самого маленького соединительного провода, имеют сопротивление. Однако в большинстве случаев этим можно пренебречь и при расчете считать элементы электрической цепи идеальными.

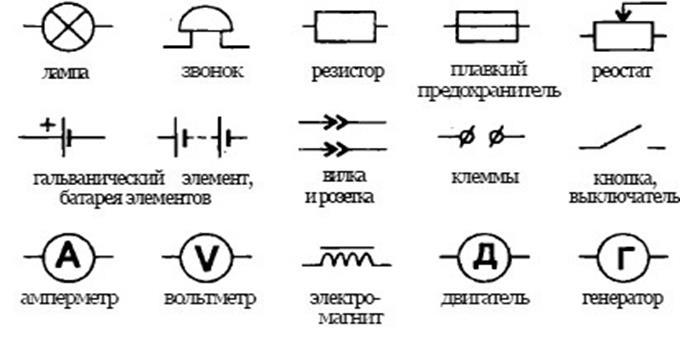

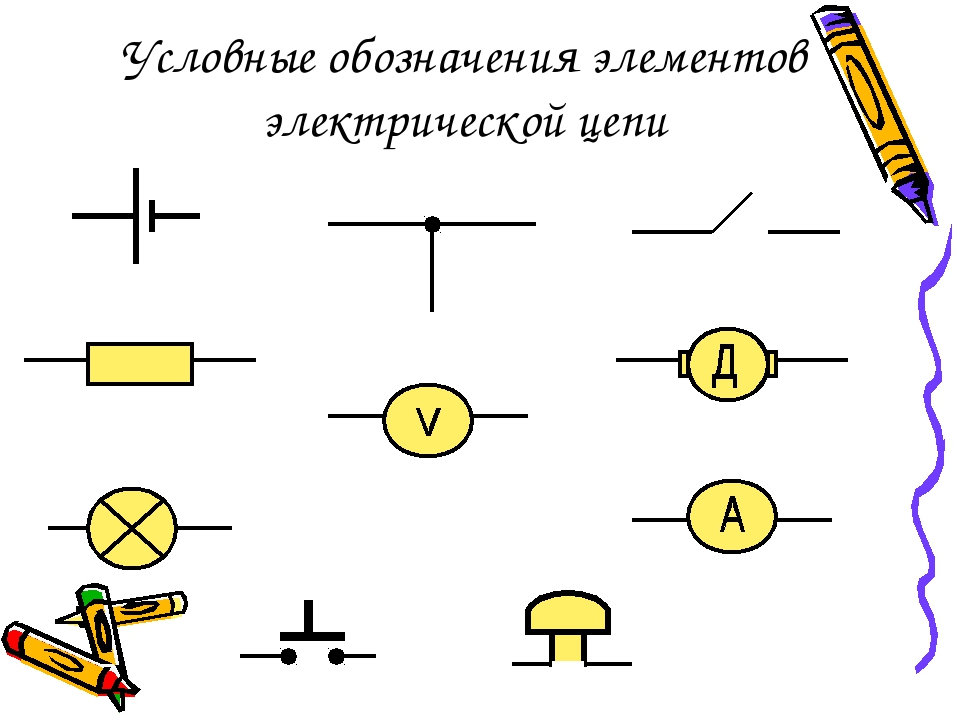

Существуют условные обозначения для изображения элементов цепи на схемах.



Кстати, подробнее про силу тока, напряжение, сопротивление и закон Ома для элементов электрической цепи читайте в отдельной статье.

Вольт-амперная характеристика – фундаментальная характеристика элементов цепи. Это зависимость напряжения на зажимах элемента от тока, который проходит через него. Если вольт-амперная характеристика представляет собой прямую линию, то говорят, что элемент линейный. Цепь, состоящая из линейных элементов – линейная электрическая цепь. Нелинейная электрическая цепь – такая цепь, сопротивление участков которой зависит от значений и направления токов.

Какие есть способы соединения элементов электрической цепи? Какой бы сложной ни была схема, элементы в ней соединены либо последовательно, либо параллельно.



При решении задач и анализе схем используют следующие понятия:

  • Ветвь – такой участок цепи, вдоль которого течет один и тот же ток;
  • Узел – соединение ветвей цепи;
  • Контур – последовательность ветвей, которая образует замкнутый путь. При этом один из узлов является как началом, так и концом пути, а другие узлы встречаются в контуре только один раз.

Чтобы понять, что есть что, взглянем на рисунок:

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы



Классификация электрических цепей

По назначению электрические цепи бывают:

  • Силовые электрические цепи;
  • Электрические цепи управления;
  • Электрические цепи измерения;

Силовые цепи предназначены для передачи и распределения электрической энергии. Именно силовые цепи ведут ток к потребителю.

Также цепи разделяют по силе тока в них. Например, если ток в цепи превышает 5 ампер, то цепь силовая. Когда вы щелкаете чайник, включенный в розетку, Вы замыкаете силовую электрическую цепь.

Электрические цепи управления не являются силовыми и предназначены для приведения в действие или изменения параметров работы электрических устройств и оборудования. Пример цепи управления – аппаратура контроля, управления и сигнализации.

Электрические цепи измерения предназначены для фиксации изменений параметров работы электрического оборудования.

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.



Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!

Условные обозначения на электрических схемах — Изобретатели России


Провод — эффективный проводник тока.


Провод без соединения обозначается «методом горба».


Провод с соединением — указывает на физическую связь проводов, которая позволяет проходить току.


Постоянный ток (DC) — электрический ток, который с течением времени не изменяется по величине и направлению.


Переменный ток (AC) — электрический ток, который с течением времени изменяется по величине и направлению.


Батарея — поставка электроэнергии от одной или нескольких батарей.


Ячейка — ограниченная поставка электроэнергии.


Заземление — 0 вт или заземление в зависимости от схемы.


Диод — ограничивает направление тока, чтобы он тёк только в одном направлении.


Светодиод (LED) — полупроводниковый диод, излучающий некогерентный свет при пропускании через него электрического тока.


Фотодиод — полупроводниковый диод, обладающий свойством односторонней фотопроводимости при воздействии на него оптического излучения.


Стабилитрон (диод Зенера) — полупроводниковый прибор, предназначенный для стабилизации напряжения.

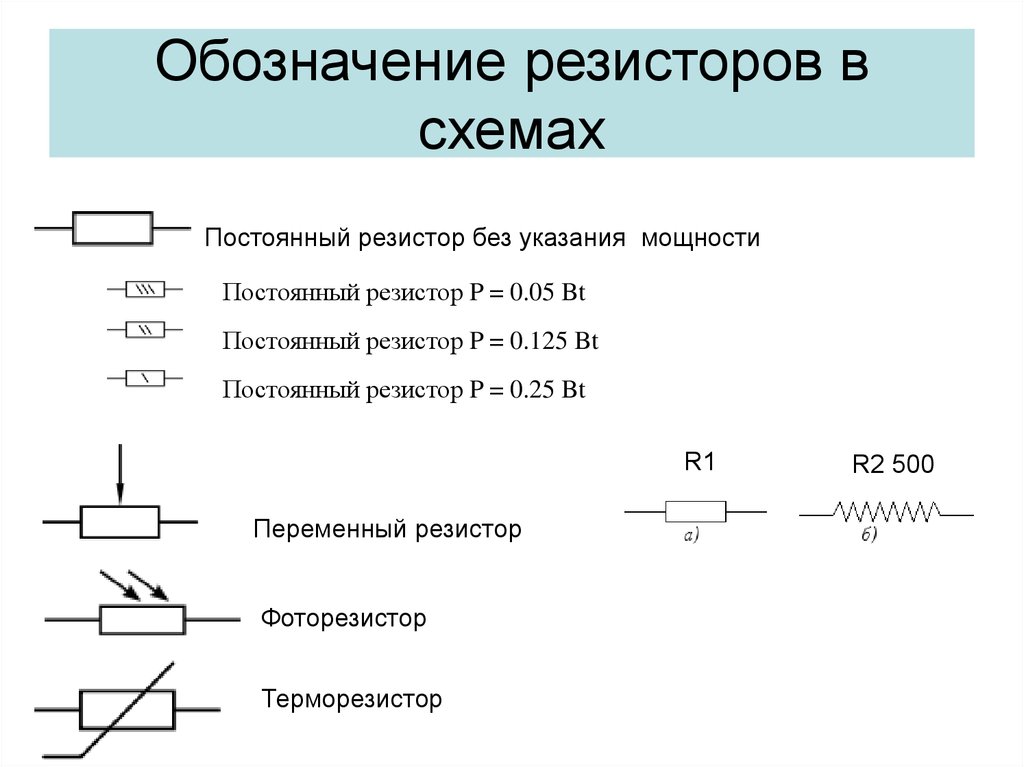

Резистор — пассивный элемент электрической цепи, предназначенный для сопротивления электрическому току.


Переменный резистор — переменный резистор в реостатном включении.


Переменный резистор с тремя выводами, используется с целью ограничения тока в электрической цепи.


Подстроечный резистор — подстроечный резистор в реостатном включении.


Термистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.


Свето-зависимый Резистор — резистор, сопротивление которого уменьшается или увеличивается в зависимости от интенсивности падающего на него света.


Нагреватель — конвертированная электроэнергия в высокую температуру.


Плавкий предохранитель — простейшее устройство для защиты электрических цепей от перегрузок и токов короткого замыкания.


Лампа световая — электроэнергия конвертированная в свет.


Лампа, Индикатор — электроэнергия конвертированная в свет с целью предупреждения.


Мотор — электроэнергия конвертированная в механическую энергию.


Катушка индуктивности (Катушка, Соленоид) — катушка из свёрнутого изолированного проводника, который создает магнитное поле, когда ток проходит через него.


Осциллограф — прибор, который показывает форму напряжения в течение времени.


Гальванометр — прибор, который замеряет очень маленькие переменные и постоянные токи (меньше чем 1mA).


Вольтметр — прибор для измерения эдс или напряжений в электрических цепях.


Омметр — прибор непосредственного отсчета. Его главная функция – определение активных сопротивлений электрического тока.


Амперметр — прибор для измерения силы тока в амперах.


И — логическая цепь, которой требуется два входа, если оба высоки, тогда и выход высок, во всех остальных случаях производит низкое. (00=0 01=0 10=0 11=1)


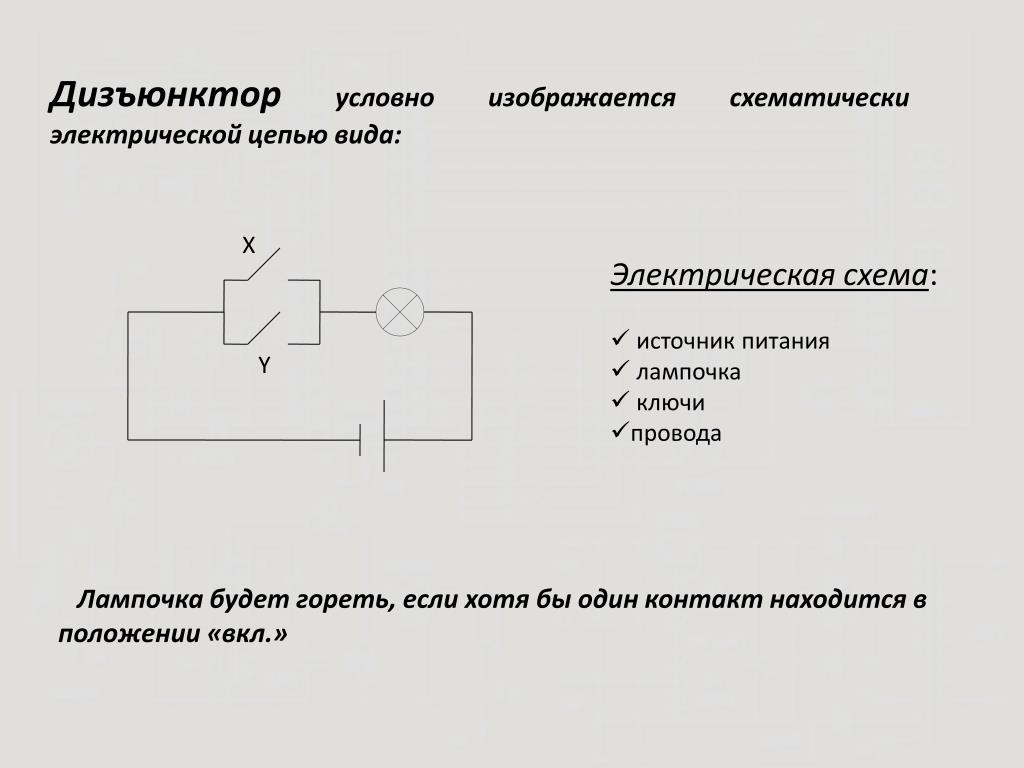

Или — логическая цепь, которой требуется два входа, если любой или оба высоки, тогда и выход высок, во всех остальных случаях производит низкое. (00=0 01=1 10=1 11=1)


НЕ-И — логическая цепь, которой требуется два входа и приводит к противоположным результатам И. (00=1 01=1 10=1 11=0). Интересное примечание, на Вашем компьютере центральный процессор (CPU) построен полностью из ворот.


Не-ИЛИ — логическая цепь, которой требуется два входа и приводит к противоположным результатам ИЛИ. (00=1 01=0 10=0 11=0).


Не — логическая цепь, которой требуется один вход, если он высок, тогда выход низок. (0=1 1=0).


Xor — логическая цепь, которой требуется два входа, если любой, но не оба высоки, тогда и выход высокий, во всех остальных случаях производит низкое. (00=0 01=1 10=1 11=0)


NXOr — логическая цепь, которой требуется два входа и приводит к противоположным результатам XOR. (00=1 01=0 10=0 11=1)


Выключатель (SPST) — электрический коммутационный аппарат, служащий для замыкания и размыкания электрической цепи.


Переключатель Двух Путей (SPDT) — электрический коммутационный аппарат, который позволяет току течь по одному из двух путей.


Выключатель (нажать, чтобы соединить) — выключатель, который позволяет току течь только в замкнутом положении. Возвратится к разомкнутому положению.


Выключатель (нажать, чтобы разорвать) — выключатель, который позволяет току течь только в замкнутом положении. Возвратится к замкнутому положению.


Выключатель, Двойной вкл\выкл (DPST) — двухполюсный выключатель.


Выключатель, Реверсивный (DPDT) — выключатель, который позволяет току течь от двух проводов по двум различным путям.


Диск — выключатель, который позволяет току течь по многократным путям от одного источника.


Реле — устройство, предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.


Транзистор NPN — биполярный транзистор. Состоит из трёх различным образом легированных полупроводниковых слоёв (эмиттера E, базы B и коллектора C). В данном случае NPN-транзистор пропускает ток от коллектора к эмиттеру.


Транзистор PNP — биполярный транзистор. Состоит из трёх различным образом легированных полупроводниковых слоёв (эмиттера E, базы B и коллектора C). В данном случае PNP-транзистор пропускает ток от эмиттера к коллектору.


Фото Транзистор — используется, как усилитель тока или выключатель, который задействуется светом.

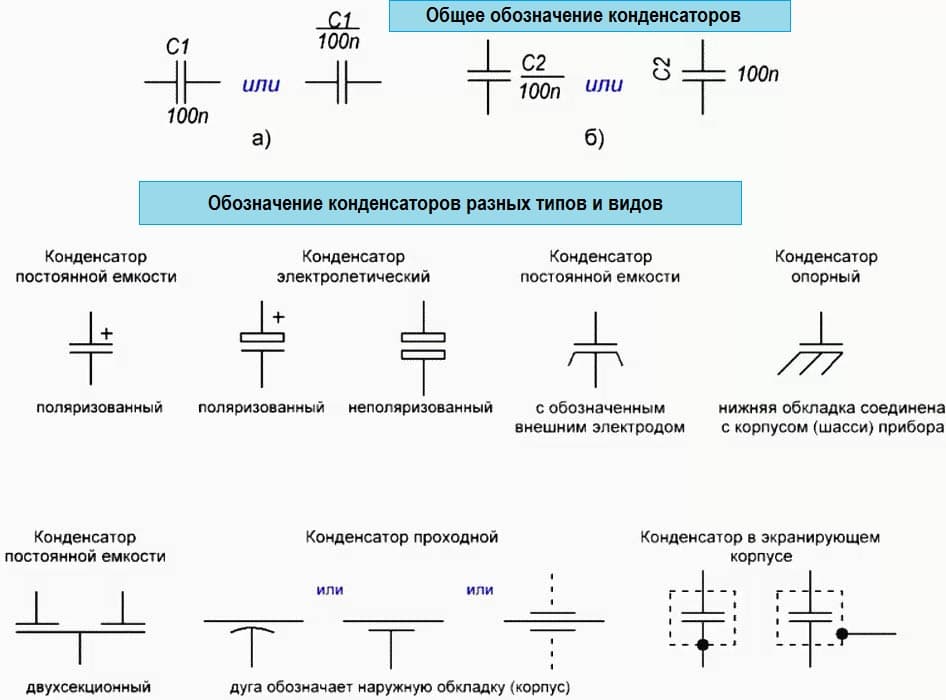

Конденсатор, Постоянный — устройство для накопления заряда и энергии электрического поля.


Конденсатор, Полярный — электролитический конденсатор, у которого имеется полярность подключения.


Конденсатор, Подстроечный — конденсатор переменной ёмкости. По сути, он является переменным конденсатором, не рассчитанным на частое вращение.


Конденсатор, Переменный — его ёмкость может изменяться в заданных пределах.


Преобразователь Пьезо (Piezo) — устройство, которое преобразовывает электроэнергию в звук.


Трансформатор — две или более индуктивных обмотки, предназначенных для преобразования системы (напряжений) постоянного или переменного тока в одну или несколько других систем (напряжений), без изменения частоты.


Громкоговоритель — аппарат, который преобразовывает электроэнергию в звук.


Наушник(и) — аппарат, который преобразовывает электроэнергию в звук.


Микрофон — аппарат, который преобразовывает электроэнергию в звук.


Усилитель — усилитель электрических сигналов.


Звонок — аппарат, который преобразовывает электроэнергию в звук.


Гудок — аппарат, который преобразовывает электроэнергию в звук.


Антенна — передает или получает радио-сигналы.

Обозначения на схемах компонентов

»Примечания по электронике

Электронные схемы являются ключом к проектированию и определению электронных схем: каждый отдельный тип компонента имеет свой собственный символ схемы, позволяющий рисовать и лаконично читать схемы.


Схемы, схемы и символы Включает:
Обзор схемных символов Резисторы Конденсаторы Индукторы, катушки, дроссели и трансформаторы Диоды Биполярные транзисторы Полевые транзисторы Провода, переключатели и соединители Блоки аналоговых и функциональных схем Логика


Четкие символы использовались для обозначения различных типов электронных компонентов в схемах с самого зарождения электротехники и электроники.

Сегодня условные обозначения схем и их использование в значительной степени стандартизированы. Это позволяет любому относительно быстро прочитать принципиальную схему и узнать, что она делает. Схематические символы используются для представления различных электронных компонентов и устройств на принципиальных схемах от проводов до батарей и пассивных компонентов до полупроводников, логических схем и очень сложных интегральных схем.

Используя общий набор символов схем в схемах, инженеры-электронщики во всем мире могут передавать информацию о схемах кратко и без двусмысленности.

Понять, что означают различные символы цепи, не займет много времени. Часто это все равно происходит, когда вы изучаете общую электронику. Символы для более сложных интегральных схем и т.п., как правило, представляют собой прямоугольники с включенными номерами их типов, а это означает, что не существует бесконечного разнообразия различных символов, которые необходимо изучить и понять.

Хотя существует ряд различных стандартов, используемых для различных обозначений схем по всему миру, различия обычно невелики, а поскольку большинство систем хорошо известны, обычно остается мало места для двусмысленности.

Система условных обозначений

Во всем мире для схематических символов используются различные системы. Хотя между ними есть некоторые различия, разные органы по стандартизации осознают потребность в общих символах, и большинство из них одинаковы. Основные системы условных обозначений и органы стандартизации:

  • IEC 60617: Этот стандарт выпущен Международной электротехнической комиссией, и этот стандарт для символов электронных компонентов основан на более старом британском стандарте BS 3939, который, в свою очередь, был разработан на основе гораздо более старого британского стандарта 530.Часто делается ссылка на стандарт электрических компонентов BS, и теперь используется стандарт IEC. Всего в базе данных около 1750 обозначений схем.
  • Стандарт ANSI Y32: Этот стандарт для обозначений электронных компонентов является американским и известен также как IEEE Std 315. Этот стандарт IEEE для обозначений схем имеет различные даты выпуска.
  • Австралийский стандарт AS 1102: Это австралийский стандарт символов электронных компонентов.

Из них наиболее широко используются стандарты IEC и ANSI / IEEE для электронных символов, то есть схематические символы. Оба очень похожи друг на друга, хотя есть ряд различий. Однако, поскольку многие принципиальные схемы используются во всем мире, обе системы будут хорошо известны большинству инженеров-электронщиков.

Обозначения схем и условные обозначения

При разработке принципиальной схемы или схемы необходимо идентифицировать отдельные компоненты.Это особенно важно при использовании списка деталей, поскольку компоненты на принципиальной схеме могут быть перекрестно связаны со списком деталей или спецификацией материалов. Также важно идентифицировать компоненты, поскольку они часто маркируются на печатной плате, и таким образом можно идентифицировать схему и физический компонент для таких действий, как ремонт и т. Д.

Для идентификации компонентов используется то, что называется условным обозначением цепи. Это условное обозначение цепи обычно состоит из одной или двух букв, за которыми следует цифра.Буквы обозначают тип компонента, а число определяет, какой именно компонент этого типа. Примером может быть R13, C45 и т. Д.

Чтобы стандартизировать способ идентификации компонентов на схемах, IEEE представил стандарт IEEE 200-1975 как «Стандартные справочные обозначения для электрических и электронных деталей и оборудования». Позже он был отменен, и позже ASME (Американское общество инженеров-механиков) инициировало новый стандарт ASME Y14.44-2008.

Некоторые из наиболее часто используемых позиционных обозначений схем приведены ниже:

Транзистор Стабилитрон
Более часто используемые условные обозначения принципиальных схем
Условное обозначение Тип компонента
ATT Аттенюатор
BR Мостовой выпрямитель
BT аккумулятор
С Конденсатор
D Диод
F Предохранитель
IC Интегральная схема – альтернатива широко используемой нестандартной аббревиатуре
Дж Разъем разъема (обычно, но не всегда относится к гнезду)
л Индуктор
LS Громкоговоритель
п. Заглушка
PS Блок питания
Q Транзистор
R Резистор
S Переключатель
SW Switch – альтернатива широко используемой нестандартной аббревиатуре
т Трансформатор
TP Контрольная точка
т.р. – альтернатива широко используемой нестандартной аббревиатуре
U Микросхема
VR Переменный резистор
х Преобразователь
XTAL Кристалл – альтернатива широко используемой нестандартной аббревиатуре
Z Стабилитрон
ZD – альтернатива широко применяемой нестандартной аббревиатуре

Условные обозначения схем

Поскольку существует очень много различных символов схем, охватывающих широкий диапазон различных компонентов всех типов, они были разделены и представлены на разных страницах в соответствии с их категориями.

Используя различные стандартные символы схем в схематических диаграммах, можно создать схему, которая не только легко читается, но и допускает меньшее количество неверных интерпретаций, чем при использовании нестандартных символов.

Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Возврат в меню проектирования схем. . .

Обозначения позиций; или «Почему реле обозначены на схемах буквой« K »? Почему автоматические выключатели называются« Q »?»

Категория: Инжиниринг

Краткий ответ

Префиксы «K» и «Q» взяты из стандартов, касающихся «обозначения позиции».

Страны, использующие европейские стандарты, начали с использования IEC 60750, Обозначение позиции в электротехнике . Страны, использующие американские стандарты, используют IEEE Std 315-1975 / ANSI Y32.2, Графические символы для электрических и электронных схем .

Реле

называются «K» , потому что в IEC 60750 и IEEE 315 так указано .

Это редкий случай, когда европейские стандарты совпадают с американскими!

Я не нашел причин, по которым использовалась именно буква «К».Я догадался, что буква «К» была присвоена говорящим по-немецки, который произнес «катушка реле» как «коил», а «контактор» – как «контактор». К сожалению, «катушка реле» переводится как «relaisspule», а «контактор» переводится как «schütz». Ни одно из этих слов не начинается с «К», что опровергает мою теорию.

Точно так же автоматические выключатели называются «Q» , потому что в IEC 60750 так указано .

IEEE 315 не согласен с использованием «Q» – стандарт IEEE называет автоматические выключатели «CB», что, возможно, является более логичным выбором.


Более длинный ответ

Существуют стандартизированные «Буквенные коды для обозначения вида товара».

В Австралии мы используем буквенные коды на основе AS 3702, «Обозначение изделия в электротехнике». AS 3702 – это, по сути, IEC 60750 с дополнительной информацией в приложениях.

AS 3702-1989: ТАБЛИЦА 1: БУКВОВЫЕ КОДЫ ДЛЯ ОБОЗНАЧЕНИЯ ВИДА ТОВАРА

Буквенный код Вид позиции
A Узлы, подузлы
B Преобразователи
C Конденсаторы
D Бинарные элементы, устройства задержки , запоминающие устройства
E Разное
F Защитные устройства
G Генераторы, источники питания
H Сигнальные устройства
J
K Реле, контакторы
L Катушки индуктивности, реакторы
M Двигатели
N Аналоговые элементы
P Измерительное оборудование, испытательное оборудование
Q Коммутационные аппараты для силовых цепей
R Резисторы
S Коммутационные аппараты для цепей управления, селекторные переключатели
T Трансформаторы, регуляторы напряжения (силовые)
U Модуляторы, преобразователи
V Трубки, полупроводники
W Пути передачи, волноводы, антенны
X Клеммы, вилки, розетки
Y Электрически управляемые механические устройства
Z Сети, гибридные трансформаторы, фильтры, эквалайзеры, ограничители

Большинство буквенных кодов довольно интуитивно понятны.

Другие буквенные коды менее интуитивно понятны.

  • B для преобразователей.
  • К для реле и контакторов.
  • В для ламп и полупроводников. (Рассмотрим «V» для «вакуумной трубки».)
  • Q для «коммутационных аппаратов для силовых цепей», то есть автоматических выключателей.

Есть также некоторые странные взаимодействия между перекрывающимися группами. Например, лампы обычно обозначаются буквой «E» для разных предметов. Однако светодиоды являются одновременно лампой и полупроводником, поэтому в AS 3702 Таблица 2, Алфавитный список элементов и их буквенные коды помещает светодиоды под буквенным кодом «V» для полупроводников.

Похоже, что более поздние стандарты, IEC 61346, а затем IEC 81346, попытались сделать буквенные коды более общими. Между категориями все еще существует нечеткое совпадение. Например, в стандарте IEC 81346 буква «E» используется для обозначения всего, что «обеспечивает лучистую или тепловую энергию», включая лампы, или «P» для устройств, которые «предоставляют информацию», например, , индикация, , лампы или светодиоды.

Другой аспект IEC 81346 состоит в том, что он пытается охватить как механические / гидравлические элементы, так и электрические элементы.Это обобщение означает, что некоторые буквенные обозначения только для электричества изменили значение или были полностью удалены. Например, катушки индуктивности с резисторами теперь сгруппированы буквой «R», а буква «L» больше ни для чего не используется.


Исторические справки

Первоначальным стандартом МЭК был МЭК 60113: 1959, который был заменен МЭК 60750: 1983. AS 3702: 1989 происходит от IEC 60750.

IEC 60750 был заменен серией IEC 61346 (1996 г.), которая, в свою очередь, была заменена серией IEC 81346 (2009 г.).IEC 81346 составляет около 300 страниц – намного больше, чем AS 3702, который составляет всего 24 страницы! Если вас интересуют только «буквенные коды для типа объекта», сразу переходите к IEC 81346-2: 2009, таблица 1, Классы объектов в соответствии с их назначением или задачей .


Список литературы

  • АС 3702-1989 – «Обозначение изделия в электротехнике». Эквивалентен IEC 60750 Ed 1.0 (1983).
  • AS 1103.2-1982 – «Диаграммы и таблицы для электротехники, Часть 2: Обозначение позиции» (Заменено AS 3702-1989.)
  • IEC 750-1983 – AS 3702 эквивалентен, но содержит дополнительную информацию.
  • IEC 113 (заменен IEC 750, т. Е. IEC 60750.)
  • Стандарт IEEE 315-1975 / Стандарт ANSI Y32.2. Приложение F: «Перекрестный список букв обозначения класса» сравнивает IEC 113-2: 1971 со стандартом IEEE / ANSI. Примечание. IEEE Std 315 является стандартом как для графических символов, так и для букв обозначения класса.
  • AS 1102 и IEC 60617 для «Графических символов для электротехники».

Принципиальная схема

Общие символы принципиальной схемы (символы США)

Принципиальная схема (также известная как электрическая схема , элементарная схема или электронная схема ) представляет собой упрощенное традиционное графическое представление электрической схемы .На графической схеме используются простые изображения компонентов, а на схематической диаграмме компоненты схемы показаны в виде упрощенных стандартных символов; оба типа показывают соединения между устройствами, включая соединения питания и сигналов. Расположение соединений компонентов на схеме не соответствует их физическому расположению в готовом устройстве.

В отличие от блок-схемы или схемы компоновки, принципиальная схема показывает фактические используемые соединения проводов.На схеме не показано физическое расположение компонентов. Чертеж, предназначенный для изображения физического расположения проводов и компонентов, которые они соединяют, называется «иллюстрацией», «компоновкой» или «физическим дизайном».

Принципиальные схемы используются для проектирования (схемотехническое проектирование), изготовления (например, разводки печатных плат) и обслуживания электрического и электронного оборудования.

Обозначения

Обозначения на принципиальных схемах различались от страны к стране и менялись с течением времени, но теперь они в значительной степени стандартизированы на международном уровне.Простые компоненты часто имели символы, предназначенные для обозначения некоторых особенностей физической конструкции устройства. Например, обозначение резистора, показанное здесь, восходит к тем временам, когда этот компонент был сделан из длинного куска провода, намотанного таким образом, чтобы не создавать индуктивность, которая могла бы сделать его катушкой. Эти резисторы с проволочной обмоткой теперь используются только в приложениях с высокой мощностью, меньшие резисторы отливаются из углеродного состава (смесь углерода и наполнителя) или изготавливаются в виде изолирующей трубки или чипа, покрытого металлической пленкой.Таким образом, международно стандартизованный символ резистора теперь упрощен до продолговатого, иногда со значением в омах, написанном внутри, вместо символа зигзага. Менее распространенный символ – это просто серия пиков на одной стороне линии, представляющая проводник, а не взад и вперед, как показано здесь.

Схема соединений проводов:
1. Старый стиль: (а) соединение, (б) отсутствие соединения.
2. Один стиль САПР: (а) связь, (б) нет связи.
3. Альтернативный стиль САПР: (а) соединение, (б) нет соединения.

Связи между проводами когда-то были простыми пересечениями линий; один провод изолирован от другого и «перепрыгивает» через другой, на что указывает то, что он образует небольшой полукруг над другой линией. С появлением компьютерного черчения соединение двух пересекающихся проводов было показано пересечением с точкой или «каплей», а пересечение изолированных проводов – простым пересечением без точки. Однако существовала опасность перепутать эти два представления, если точка была нарисована слишком маленькой или опущенной.Современная практика заключается в том, чтобы избегать использования символа «кроссовер с точкой» и рисовать провода, пересекающиеся в двух точках вместо одной. Также часто используется гибридный стиль, когда соединения отображаются в виде креста с точкой, в то время как изолированные пересечения используют полукруг.


На принципиальной схеме символы компонентов помечены дескриптором или позиционным обозначением, соответствующим таковому в списке частей. Например, C1 – первый конденсатор, L1 – первая катушка индуктивности, Q1 – первый транзистор, а R1 – первый резистор (обратите внимание, что это не записывается как нижний индекс, как в R 1 , L 1 , …).Часто значение или обозначение типа компонента указывается на схеме рядом с частью, но подробные спецификации будут помещены в список частей.

Подробные правила для условных обозначений приведены в международном стандарте IEC 61346.

Внешние ссылки

Справочные обозначения IEC


IEC публикует серию документов и правил, регулирующих подготовку документов, чертежей и ссылки на оборудование.В зависимости от страны и отрасли люди либо знакомы с системой IEC, либо нет. Для тех, кто не знаком, сначала это может немного сбить с толку.

Часто, когда производство документов МЭК сравнивается с другими методами, ошибочно принимается, что разница заключается просто в символах. Это не тот случай. Система документов и ссылок МЭК представляет собой комплексный подход, охватывающий символы, методы рисования и компоновки, ссылки на оборудование, идентификацию терминалов и сигналов, классификацию документов и организацию компьютерных данных.Это также выходит за рамки простой документации и распространяется на физические устройства и реализацию.

Я представил системы IEC трем компаниям. В каждом случае мои первоначальные попытки встречались с критикой, возражениями и убеждением, что это чрезмерно усложняет жизнь. Однако во всех этих случаях и после нескольких проектов все члены команды высоко оценивали метод IEC и не хотели возвращаться к своей старой системе. В каждом случае внедрение методов, основанных на IEC, приводит к упрощению документов (чертежей), лучшему техническому содержанию документов, большей согласованности между документами и сокращению времени, необходимого для создания документов.

Одна из областей системы МЭК, которая иногда сбивает с толку при первом знакомстве с ней, – это формулировка условных обозначений. В этом примечании дается краткий обзор и введение в систему условных обозначений.

Аспекты

При определении обозначений используются префиксные аспекты:

Префикс Аспект
= Функция – что делает продукт
Продукт – (как строится объект
+ Местоположение – где находится объект

Префикс используется для построения одноуровневых обозначений,
который должен состоять из следующего:

  • буква код;
  • буквенный код, за которым следует число
  • число

Система IEC позволяет сырьевые элементы и продукты должны быть указаны либо в функциональном аспекте, аспекте продукта или местоположения, либо в некоторой комбинации двух или более аспектов.Все еще звучит немного запутанно? Надеюсь, и пример облегчит понимание.

Пример применения

МЭК довольно открыта в отношении того, как применять условные обозначения для проектов и организаций. Каждый проект или организация, как правило, уникальны, поэтому в этом есть смысл. Для некоторых недавних проектов мы использовали следующее применение системы условных обозначений, которая работает достаточно хорошо. Подход состоит в том, чтобы гарантировать, что полное условное обозначение (номер бирки) для каждой единицы оборудования имеет функциональную часть и часть продукта.Аспект местоположения считается необязательным и только в случае необходимости. Некоторые примеры:

Функциональный аспект [=]

Для функционального аспекта мы используем вариант принципов, изложенных в IEC 61346-2. Например, мы используем = N для источника питания 400 В, если есть два независимых источника, мы можем использовать = N1 и = N2 и т. Д.

Код Определение Примеры
H Установки для 30 кВ… <45 кВ
J Установки на 20 кВ … <30 кВ
K Установки на 10 кВ … <20 кВ
L Установки на 6 кВ … <10 кВ
M Установки на 1 кВ … <6 кВ
N Установки <1 кВ
P Эквипотенциальное соединение Защита заземления
Молниезащита
V Хранение материальных ценностей Мазут
X Вспомогательное назначение вне основного процесса

Сигнализация, часы система
Осветительная установка
Распределение электроэнергии
Противопожарная
Система безопасности

Y Коммуникационные и информационные задачи Компьютерные сети
Телефонная система
Система видеонаблюдения
Антенная система

Аспект продукта [ -]

Внешний вид продукта соответствует стандарту IEC 81346-2, кодовые буквы – более подробное объяснение см. Далее в примечании.Типичные буквенные обозначения включают Q для автоматических выключателей, T для трансформаторов, A для узлов (распределительных щитов) и т. Д. Более подробно они указаны в IEC 60617 для каждого типа устройства.

Обычно мы нумеруем каждый продукт логически, в соответствии с проектом (например, -Q1, -Q2, -Q3 и т. Д.). К распределительным щитам (сборкам) мы относимся немного иначе, как показано в таблице ниже. Это делает ссылочное обозначение более значимым без чрезмерного усложнения реализации.

Код Описание
-A0xx Главные распределительные щиты
-A1xxx Вспомогательные распределительные щиты (MCCB)
-A2xxx Центры управления двигателями

A3xxx

Локальная панель управления двигателем
-A4xxx не используется
-A5xxx не используется
-A6xxx Распределительные платы (MCB)

“xxx ‘представляет необязательный номер.

Первоначально мы пытались исправить «xxx» во всех проектах, чтобы иметь какое-то полезное значение. Это не сработало, поэтому в основном мы распределяем числа логически в зависимости от проекта и расположения систем.

Аспект местоположения [+]

Мы оставляем функциональный аспект свободно определяемым. Как правило, мы обнаруживаем, что нам не нужно использовать местоположение, поскольку это обычно очевидно из контекста документа или чертежей. Если нам действительно нужно использовать, мы определим логический набор местоположений для проекта.Обычно это могут быть такие вещи, как + L23 (уровень 23), + Z01 (зона 1) и т. Д.

Иерархия


Пример условного обозначения

Структура IEC является иерархической по своей природе. Например, если распределительный щит = N-A1 содержит автоматический выключатель -Q1, то полное обозначение автоматического выключателя будет = N1-A1-Q1 (или, проще говоря, = N-A1Q1). Если тот же автоматический выключатель содержит реле -K12, полное задание будет = N-A1Q1K12. Это дополнительно проиллюстрировано на изображении.Эта особенность системы позволяет легко пронумеровать все однозначно и делает рисунки более общими.

Примеры проектов

Еще несколько примеров обозначений из текущего нашего проекта:

  • = J03-Q0, = J03-T1
  • = N1-A01, = N1-Q1, = N1-A614
  • = N1-A104W614
  • = N1-G1

IEC 81346-2 Классификация объектов

IEC 81346-2 «Промышленные системы, установки, оборудование и промышленные продукты – Принципы построения и условные обозначения – Часть 2: Классификация объектов и кодов» для классов »

МЭК 81346-2, опубликованный совместно МЭК и ИСО, определяет классы и подклассы объектов на основе представления объектов, связанных с целями или задачами, вместе с соответствующими буквенными кодами, которые будут использоваться в ссылочных обозначениях.Классификация применима к объектам во всех технических областях, например: электрическое, механическое и гражданское строительство, а также все отрасли промышленности, например энергетика, химическая промышленность, строительные технологии, судостроение и морские технологии, и могут использоваться всеми техническими специалистами в любом процессе проектирования.

Буквенные коды

Буквенные коды позволяют классифицировать объекты. Новые буквенные коды, общие для всех технических подразделений, применяются из таблицы 1 стандарта IEC 81346-2.

Всего существует 18 классов, обозначенных следующими буквенными кодами:

A – Две или более цели или задачи

B – Преобразование входной переменной в сигнал для дальнейшей обработки

C – Сохранение энергии, информации или материал

E – Обеспечение лучистой или тепловой энергии

F – Прямая защита от опасных или нежелательных условий

G – Инициирование потока энергии или материала

H – Производство нового вида материала или продукта

K – Обработка сигналы или информация

M – Обеспечение механической энергии для целей движения

P – Представление информации

Q – Управляемое переключение или изменение потока энергии, сигналов или материала

R – Ограничение или стабилизация движения или потока энергии , информация или материал

S – Преобразование ручного управления в сигнал для дальнейшего p rocessing

T – Преобразование энергии с сохранением вида энергии

U – Удержание объектов в определенном положении

V – Обработка (обработка) материалов или продуктов

W – Направление или транспортировка из одного места в другое

X – Соединение объектов

Резюме

Выше приведено очень краткое введение в систему условных обозначений IEC.Кратко охватить эту тему непросто, и ее лучше понять, работая с системой и наблюдая живые примеры. Применительно к проектам он попадает в контекст, и все начинает обретать смысл.

Соответствующие стандарты IEC

  • Обозначение
    • IEC 81346: Принципы структурирования и условные обозначения
    • IEC 61175: Обозначение сигналов
    • IEC 61666: Идентификация клемм в системе
  • Символы
    • IEC 60617: Графические символы для диаграмм – поддерживается в виде базы данных
    • ISO 81714: Дизайн графических символов
    • ISO 14617: Графические символы для диаграмм
  • Правила документации
    • IEC 61355: Классификация и обозначение документов
    • IEC 62023: Структурирование технической информации и документация
    • IEC 82045: Управление документами
  • Подготовка документов
    • IEC 60848: Подготовка последовательных функциональных диаграмм
    • IEC 61082: Доля документа Элементы, используемые в электротехнике – ключевой документ для чертежей
    • IEC 62027: Подготовка списков деталей
    • IEC 62079: Подготовка инструкций
  • Организация данных
    • IEC 82045: Мета-данные
    • IEC 61360 Типы элементов данных
    • ISO 10303 : Модель данных ступени

% PDF-1.4 % 171 0 объект > эндобдж xref 171 89 0000000016 00000 н. 0000003345 00000 н. 0000003558 00000 н. 0000003610 00000 н. 0000003739 00000 н. 0000004275 00000 н. 0000005032 00000 н. 0000005727 00000 н. 0000006477 00000 н. 0000007652 00000 н. 0000008568 00000 н. 0000008605 00000 н. 0000009025 00000 н. 0000013859 00000 п. 0000014230 00000 п. 0000014298 00000 п. 0000014729 00000 п. 0000014998 00000 п. 0000015058 00000 п. 0000019526 00000 п. 0000020030 00000 н. 0000020419 00000 п. 0000020792 00000 п. 0000026652 00000 п. 0000027430 00000 н. 0000027897 00000 н. 0000028581 00000 п. 0000028645 00000 п. 0000029064 00000 н. 0000039678 00000 п. 0000040665 00000 п. 0000041618 00000 п. 0000042326 00000 п. 0000042854 00000 п. 0000043830 00000 п. 0000044364 00000 н. 0000044444 00000 п. 0000044526 00000 п. 0000052562 00000 п. 0000053012 00000 п. 0000053398 00000 п. 0000053668 00000 п. 0000054114 00000 п. 0000055165 00000 п. 0000055788 00000 п. 0000056818 00000 п. 0000057864 00000 п. 0000067173 00000 п. 0000067939 00000 п. 0000068807 00000 п. 0000069316 00000 п. 0000069584 00000 п. 0000069865 00000 п. 0000070688 00000 п. 0000071937 00000 п. 0000074630 00000 н. 0000075586 00000 п. 0000137695 00000 н. 0000187828 00000 н. 0000192553 00000 н. 0000192993 00000 н. 0000193405 00000 н. 0000193731 00000 н. 0000193812 00000 н. 0000193884 00000 н. 0000194016 00000 н. 0000194108 00000 н. 0000194162 00000 н. 0000194280 00000 н. 0000194335 00000 н. 0000194432 00000 н. 0000194486 00000 н. 0000194610 00000 н. 0000194664 00000 н. 0000194796 00000 н. 0000194877 00000 н. 0000194931 00000 н. 0000195012 00000 н. 0000195066 00000 н. 0000195163 00000 н. 0000195217 00000 н. 0000195313 00000 н. 0000195367 00000 н. 0000195421 00000 н. 0000195501 00000 н. 0000195557 00000 н. 0000195639 00000 н. 0000195692 00000 н. 0000002076 00000 н. трейлер ] >> startxref 0 %% EOF 259 0 объект > поток x ڬ U {L [Uν} ܲ9 ڎ 6 G) [GDYcAy & шPoHel # LH & \ dcȦC> hQ_ |;

Обозначение выключателя на схеме.Обозначение электрических элементов на схемах трехполюсного выключателя Обозначение на схеме

Чтобы понять, что конкретно нарисовано на схеме или чертеже, нужно знать расшифровку тех значков, которые есть на ней. Это распознавание также называется чтением рисунков. И для облегчения этого занятия практически на всех элементах есть свои условные значки. Почти, потому что стандарты уже давно обновлены и какие-то элементы прорисовывают каждый как может. Но, по большей части, условные обозначения в электрических схемах есть в нормативных документах.

Условные обозначения в электрических цепях: лампы, трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических цепей около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками, если не сотнями. Для облегчения распознавания этих элементов в электрические схемы вводятся единые символы. Все правила прописаны в ГОСТе. Этих стандартов много, но основная информация находится в следующих стандартах:

Изучение гостей – дело полезное, но требующее времени, которого не хватает в достаточном количестве.Поэтому в статье представлены условные обозначения в электрических схемах – основная элементная база для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно рассматривают схему, они могут сказать, что это такое и как работает. Некоторые могут даже сразу выдать возможные проблемы, которые могут возникнуть во время работы. Все просто – они хорошо знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях шаблонов схем.Такой навык изучается годами, и для «чайников» важно не забывать начинать с самых распространенных.

Щиты электрические, шкафы, ящики

В схемах электроснабжения дома или квартиры будет присутствовать обозначение или шкаф. В квартирах там в основном устанавливают оконечное устройство, так как дальше проводка не идет. В домах можно обозначить установку электрошкафа-колки – если от него будет идти трасса для освещения других построек, находящихся на некотором удалении от дома – баня, гостевой дом.Эти другие обозначения показаны на следующем рисунке.

Если говорить об изображениях «начинки» электрических щитов, то она тоже стандартизирована. Есть условные обозначения УДО, выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены в следующей таблице (в таблице на двух страницах пролистайте, нажав на слово «Далее»)

Элементная база схем электропроводки

При составлении или чтении схемы также встречаются обозначения проводов, клемм, заземления, нуля и т. Д.Это то, что просто необходимо начинающему электрику или разбираться в том, что изображено на чертеже и в какой последовательности подключаются его элементы.

Пример использования приведенных выше графических изображений доступен на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирования информации в схемах не было.

Изображение розеток

На схеме электропроводки необходимо обозначить расположение розеток и выключателей.Типы розеток – на 220 В, 380 В, установки скрытого и открытого типа, с разным количеством «посадочных» мест, влагозащищенные и т. Д. Давать обозначение каждой – слишком долго и ничего. Важно помнить, как изображены основные группы, а количество контактных групп определяется штрихами.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначены на схемах в виде полукруга с одним или несколькими выступающими участками.Количество сегментов – это количество розеток на одном корпусе (на фото под иллюстрацией). Если в розетку можно включить только одну вилку – вверх на один разрез, если две – на две и т. Д.

Если вы внимательно посмотрите на изображения, обратите внимание, что условное изображение справа не имеет горизонтального элемента, разделяющего две части значка. Эта особенность указывает на то, что выход скрытого монтажа, то есть необходимо проделать в стене отверстие в стене, установить конверсию и т. Д.Вариант справа – для открытой установки. На стену монтируется переходная подложка, сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так укажите наличие защитного контакта, на который подается заземление. Установка розеток с заземлением требуется при включении комплекса бытовой техники типа стиральной машины, духовки и т. Д.

Меня не смущает условное обозначение розетки трехфазной (380 В).Количество торчащих вверх сегментов равно количеству проводов, которые подключены к этому устройству – три фазы, ноль и земля. ВСЕГО пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это означает, что розетка является влагозащищенной. Такие ставят на улице, в помещении с повышенной влажностью (бани, бассейны и т. Д.).

Переключатели дисплея

Схематическое обозначение переключателей имеет вид небольшого круга с одной или несколькими г- или т-образными ответвлениями.Отводы в виде буквы «г» обозначают разомкнутый переключатель, в форме буквы «Т» – скрытое редактирование. Количество нажатий отображает количество клавиш на этом устройстве.

Помимо обычного, это может быть – включение / выключение одного источника света с нескольких точек. Две буквы «г» нарисованы с противоположных сторон одной окружности. Так обозначает классический переходной переключатель.

В отличие от обычных переключателей, при использовании двухвекторных моделей к ним добавляется еще одна планка, параллельная верху.

Лампы и лампы

Лампы имеют собственное обозначение. А еще различают лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В этом случае нужно просто вспомнить, как это выглядит на схеме из типов ламп.

Радиоэлементы

Если вы читаете принципиальные схемы устройств, необходимо знать условные обозначения диодов, резисторов и других подобных предметов.

Знание условных графических элементов поможет вам прочитать практически любую схему – какое-то устройство или проводку. Номиналы необходимых деталей иногда проставляют рядом с изображением, но в больших многоэлементных схемах прописывают в отдельной таблице. В нем стоимость буквенного обозначения элементов схемы и номинала.

Буквенное обозначение

Кроме того, элементы в схемах имеют условные графические наименования, имеют буквенные обозначения, а также стандартизированы (ГОСТ 7624-55).

Наименование элемента электрической схемы Буквенное обозначение
1 Коммутатор, контроллер, переключатель IN
2 Электрогенератор г.
3 Диод Д.
4 Выпрямитель VP
5 Звуковая сигнализация (звонок, сирена) ZV
6 Кнопка КН.
7 Лампа накаливания Л.
8 Электродвигатель М.
9 предохранитель и т. Д.
10 Контактор, магнитный пускатель TO
11 Реле R
12 Трансформатор (автотрансформатор) Тр.
13 Штекерный разъем Ш
14 Электромагнит Em
15 Резистор Р.
16 Конденсатор ИЗ
17 Катушка индуктивности л.
18 Кнопка управления Ку
19 Концевой выключатель Кв.
20 Дроссельная заслонка Др.
21 Телефон Т.
22 Микрофон MK
23 Динамик G.
24 Батарея (гальванический элемент) Б.
25 Главный двигатель DG
26 Охлаждение насоса двигателя До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

В обозначении реле есть одна тонкость. Они бывают разных типов соответственно с маркировкой:

  • реле тока – РТ;
  • мощность – ПМ;
  • напряжение – pH;
  • Время
  • – RV;
  • Сопротивление
  • – ПК;
  • Индекс
  • – ru;
  • промежуточный – РП;
  • газ – РГ;
  • с указанием времени – RTV.

В основном это только самые условные обозначения в электрических схемах. Но с большинством чертежей и планов вы теперь можете разобраться. Если вам нужно знать изображения редких элементов, изучите ГОСТ.

Умение читать электрические схемы, умение распознавать различные условные графические обозначения коммутационных машин и сетевых элементов на чертеже дома обозначенными символами.

Понятная для пользователя схема дает ему ответ на вопрос, какие провода подключать к тем или иным клеммам электроприбора.Но для чтения чертежа недостаточно запомнить символы различных электрических устройств, необходимо также понимать, что они делают, какие функции выполняются, чтобы зафиксировать взаимосвязь между ними, необходимую для понимания работы всей системы.

Изучению всей номенклатуры электроаппаратов посвящено много времени в специальных учебных заведениях, и нет возможности в одной статье уместить обозначение всех этих устройств, с подробным описанием их функциональных возможностей и характерной взаимосвязи с другими. устройств.

Поэтому начинать нужно с изучения простых схем, включающих небольшой набор элементов.

Жилы, провода, кабели

Самая распространенная составляющая любой электросети – это обозначение проводов. На схемах он обозначен линией. Но нужно помнить, что один отрезок на чертеже может означать:

  • один провод, представляющий собой электрическое соединение между контактами;
  • двухпроводная однофазная, или четырехпроводная трехфазная группа групповой электросвязи;
  • Электрокабель
  • , включающий в себя весь набор силовых и сигнальных групп электрических соединений.

Как видим, уже на этапе изучения, казалось бы, что у простейших проводов существуют сложные разноплановые обозначения их разновидностей и взаимодействий.


Изображение распределительных прорезей, панели

На этом фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простые одножильные соединения, так и их пересечения и жгуты проводов с ответвлениями.


Изображение проводов, ламп и вилок

Нет смысла начинать запоминать все эти значки.Сами они западают в сознание после изучения различных рисунков, на которые время от времени придется заглядывать в эту таблицу.

Сетевые компоненты

Набор элементов, состоящий из лампы, выключателя, розеток, достаточен для функционирования жилого помещения, обеспечивает освещение и питание электроприборов.

Выучив их назначение, вы легко сможете разобраться в устройстве разводки в моей комнате или даже спроектировать свой план электропроводки с учетом насущных потребностей.

Обозначение классного выключателя, двухпозиционного и проходного выключателя

Глядя на таблицу № 1 ГОСТ 21.608-84, можно удивиться разнообразию электротехнической продукции, доступной в быту. Находясь дома и читая эту статью, стоит оглянуться и найти в своей комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается схемой полукруга.



Их разновидностей много (только фаза и ноль, с дополнительным заземляющим контактом, двойная, блочная с переключателями, скрытая и т. Д.)), поэтому каждый имеет свое графическое обозначение, а также множество типов переключателей.


Пример схемы маленькой квартиры

Практика на запоминание

Выделив найденные элементы, желательно попробовать их нарисовать, можно даже по правилам, указанным в Таблице № 2. Это упражнение поможет запомнить выбранные компоненты.

Нарисовав графические символы, можно соединить их линии, и получить схему подключения в комнате. Поскольку провода скрыты в обшивке стен, монтажный чертеж нарисовать не удастся, а вот электрическая схема будет верной.


Пример простой схемы

На скриншоте под наклоном указано количество проводников в линии. Стрелками указаны выводы на щитке с защитными автоматами и УЗО. Линия синего цвета. Обозначает подключение двухжильного кабеля к распределительной коробке, от которого идут три провода на выключателе и лампе.

Черным показана трехпроводная проводка с защитным проводом Re. Этот рисунок показан только для примера. Для проектирования сложных электрических систем необходимо пройти полный курс высшего профильного учебного заведения.

Но, выучив несколько общих знаков, можно нарисовать проводку комнаты, гаража или целого дома, и поработать над ней, воплотив в реальность.

УЗО, автоматы, электрическое колесо

Для полноты картины нужно разобраться в обозначении распределительных коробок, Автомат безопасности, Узо, Счетчик.

На изображении видно, что выключатель однополюсный отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания устройства всей электропроводки дачного дома (не только электросети) необходимо также изучить средства молниезащиты, нуля, фаз, значка датчика движения и других средств сигнализации POS (пожарных и -охранная сигнализация).

Схема молниезащиты загородного дома с установленным на крыше проводом-молниеотводом

На рисунке представлена ​​схема молниезащиты загородного дома с установленным на крыше проводом-молниеотводом:

  1. провод молниеносного сообщения;
  2. установка воздуховодов и заземляющих крюков на стену;
  3. проволока резательная;
  4. контур земли.

Датчики сигнализации имеют свое видовое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами являются представленные денежные средства из кассовых терминалов, описанных ниже.

На этом рисунке изображен план коттеджа с изображенной схемой подключения различных датчиков пожарной и охранной сигнализации.

Пример плана коттеджа

В данной статье показана та часть обозначения, которая касается обустройства дома или квартиры. Для более полного знакомства с графическими символами электротехники и других отраслей гостям необходимо изучить и различные справочники.

И еще раз необходимо напомнить, что для того, чтобы немного выучить значки, нужно понимать принцип работы обозначенных элементов в электрике.

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для замков и установщиков они заменяются буквенными, цифровыми или графическими обозначениями. Сложность в том, что пока электрик закончит обучение, устроится на работу, чему-то научится на практике, как появляются новые разъемы и ГОСТ, по которым и производятся регулировки.Поэтому не стоит пытаться изучить всю документацию и сразу. Достаточно усвоить базовые знания, а по ходу рабочих дней добавлять актуальные данные.

Для проектировщиков цепей, заводчиков кипиа, электриков умение читать электричество – ключевой показатель качества и квалификации. Без специальных знаний разобрать в тонкостях конструкции приборов, цепей и способов подключения электрических распределителей невозможно.

Виды и типы электрических схем

Прежде чем приступить к изучению существующих обозначений электрооборудования и его соединения, необходимо разобраться с типологией схем.На территории нашей страны внедрена стандартизация по ГОСТ 2.701-2008 от 1 июля 2009 года по ECCD. Схемы. Виды и виды. Общие требования ».


На основании этого стандарта все схемы делятся на 8 типов:
  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Соединения.
  5. Монтажные соединения.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные
  9. Среди существующих 10 видов, указанных в этом документе, выделяются:

    1. Комбинированные.
    2. Дивизия.
    3. Энергия.
    4. Оптический.
    5. Вакуум.
    6. Кинематика.
    7. Газ.
    8. Пневматический.
    9. Гидравлический.
    10. Электро.

    Для электриков это наибольший интерес среди всех вышеперечисленных типов и типов схем, а также наиболее популярная и часто используемая в работе – электрическая схема.

    Последний вышедший ГОСТ дополнен множеством новых разговоров, актуальных сегодня с шифром 2.702-2011 от 1 января 2012 года. Документ «УДКП. Правила выполнения электрических схем» относится к другим ГОСТам, среди которых указано выше.

    В тексте стандарта подробно изложены четкие требования для электрических цепей всех видов. Поэтому при проведении монтажных работ необходимо руководствоваться электрическими схемами. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

    «Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и / или отдельных деталей с указанием описание взаимосвязи между ними, принципов действия от электрической энергии.”

    После определения документ содержит правила реализации на бумаге и в программных средах контактных соединений, маркировки проводов, буквенных обозначений и графических изображений электрических элементов.

    Следует отметить, что в их домашнем задании используется всего три вида электричества:

  • Крепление – для устройства изображена печатная плата При расположении элементов с четким указанием места номинальный , принцип крепления и резюмируем до других деталей.На схемах электропроводки жилых помещений указаны количество, расположение и номинал, способ подключения и другие точные инструкции по монтажу проводов, выключателей, светильников, розеток и тому подобного.
  • Принципал – Они включают подробную информацию, контакты и характеристики каждого элемента для сетей или инструментов. Различают полные и линейные концепции. В первом случае контролирует управление, управление элементами и самой силовой цепью; в линейной схеме Ограничивается только цепочкой с изображением остальных элементов на отдельных листах.
  • Функциональный – Здесь без детализации физических размеров и других параметров указаны основные узлы устройства или цепи. Любую деталь можно изобразить в виде блока с буквенным обозначением, дополнить связями с другими элементами устройства.

Графические обозначения в электрических схемах


Документация, в которой правила и способы графического обозначения элементов схемы представлены тремя гталями:
  • 2.755-87 – графические обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические обозначения деталей и узлов общего пользования.
  • 2.709-89 – графические обозначения в электрических станциях схем, оборудования, контактных соединений проводов, электрических элементов.

Стандарт с шифром 2.755-87 применяется для схем однолинейных электрических щитов, условных графических изображений (ВТО) тепловых реле, контакторов, переключателей, автоматических выключателей, другого коммутационного оборудования.В соотношениях диффузоров и УЗО нет обозначения.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с пояснением, расшифровкой объятия и самой схемы дипаптоматов и УЗО.
ГОСТ 2.721-74 содержит УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 основных изображения hugo

9 функциональных признаков hugo

UGO Имя
Дугхед
Без собственного излучения
С самостоятельной вырубкой леса
Концевой выключатель или переключатель хода
С автоматическим срабатыванием
Выключатель-разъединитель
Разъединитель
Переключатель
Контактор

ВАЖНО: Обозначения 1-3 и 6-9 применяются к неподвижным контактам, 4 и 5 – к мобильным контактам.

Basic hugo для однолинейных электрических щитов

UGO Имя
Тепловое реле
Контакторный контакт
Выключатель нагрузки – выключатель нагрузки
Автоматический выключатель
Предохранитель
Дифференциальный выключатель
Узо.
Трансформатор напряжения
Трансформатор тока
Выключатель (выключатель нагрузки) с предохранителем
Машина для защиты двигателя (со встроенным тепловым реле)
Преобразователь частоты
Электросчетчик
Кемпинговый контакт с кнопкой «Сброс» или другим кнопочным переключателем, с возвратом и размыканием с помощью специального управления
Походной контакт с кнопочным переключателем, с возвратом и размыканием нажатием кнопки управления
Кемпинговый контакт с кнопочным переключателем, с возвратом и размыканием повторным нажатием кнопки управления
Переключение контакта с кнопочным переключателем, с автоматическим возвратом и размыканием
Походный контакт с замедленным движением, которое инициируется при возврате и срабатывает
Походный контакт с замедленным движением, которое запускается только при срабатывании
Походный контакт с замедленным движением, который предусмотрен в работе при возврате и срабатывает
Походный контакт с медленным действием, срабатывает только при возврате
Замыкание контакта с замедленным движением, которое включается только при срабатывании
Катушка временного реле
Фоторелевая катушка
Катушка импульсной катушки
Общее обозначение катушки реле или катушки контактора
Лампочка Индикация (свет), освещение
Моторный привод
Терминал (соединение разборное)
Варистор, ОПН (ограничитель перенапряжения)
Разряд
Розетка (разъемное соединение):
Нагревательный элемент

Обозначение измерительных электроприборов по характеристике параметров цепи

ГОСТ 2.271-74 приняты следующие обозначения в электрических щитах для шин и проводов:

Буквенные обозначения в электрических цепях

Нормы буквенного обозначения элементов электрических цепей описаны в стандарте ГОСТ 2.710-81 с наименованием текста «ECCD. Буквенно-цифровые обозначения в электрических цепях». Не обозначает маркировку для роттоматов и УЗО, которые в п. 2.2.12 настоящего стандарта прописаны в качестве обозначения многокодированных кодов.Для основных элементов распределительного щита приняты следующие буквенные обозначения:

Наименование Обозначение
Выключатель автоматический в цепи питания QF.
Автоматический выключатель в цепи управления Sf.
Выключатель автоматический с дифференциальной защитой или дифавтоматом QFD.
Выключатель погрузчика или выключатель нагрузки QS.
УЗО (устройство защитного отключения) QSD.
Контактор КМ.
Реле тепловое Ф, КК.
Временное реле Кт.
Реле напряжения Кв.
Импульсное реле Ki.
Фотоработка KL.
ОПОН, разрядник ФВ
Предохранитель плавкий Fu.
Трансформатор напряжения ТВ.
Трансформатор тока ТА.
Преобразователь частоты Уз.
Амперметр PA
Ваттметр Pw.
Частота PF
Вольтметр PV
Счетчик энергии активен PI
Счетчик энергии реактивный ПК.
Нагревательный элемент EK
Фотоэлемент BL.
Лампа осветительная Эл.
Лампочка или световая сигнализация Hl
Штекерный разъем Xs.
Переключатель или переключатель в цепях управления SA
Выключатель кнопочный в цепях управления SB.
Клеммы Xt.

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывают такой вид электрических молотов, как «схема расположения» при проектировании конструкций и зданий, и это необходимо руководствоваться нормами ГОСТ 21.210-2014, в котором указано «СПДС.

Изображения на схемах условных графических схем электропроводки и электрооборудования». Документ устанавливает ГБО на планах прокладки электросетевого электрооборудования (светильники, выключатели). , розетки, электрические щиты, трансформаторы), кабельные линии, шины, шины.

Эти условные обозначения используются для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование этих обозначений также используется в фундаментальных одноцентровых электрических щитах.

Условные графические изображения электрооборудования, электроприборов и электроприемников

Контуры всех изображаемых устройств в зависимости от информативности и сложности конфигурации принимаются по ГОСТ 2.302 в масштабе чертежа по действительным размерам.

Условное графическое обозначение линий электропроводки и проводника

Условное графическое изображение шин и сборной шины

ВАЖНО: Расчетное положение сборной шины должно точно совпадать на схеме с местом его вложение.

Условные графические изображения ящиков, шкафов, щитов и пультов

Условные графические обозначения выключателей, выключателей

На страницах документации ГОСТ 21.210-2014 для выключателей кнопочных, диммеров (световые модели), отдельно обозначенного обозначения не предусмотрено. В некоторых схемах по п.4.7. Нормативные акты используются произвольные обозначения.

Условные изображения розеток

Условные графические обозначения ламп и прожекторов

Обновленная версия ГОСТа содержит изображения ламп с люминесцентными и светодиодными лампами.

Условные графические символы устройств управления и контроля

Заключение

Графические и буквенные изображения электриков и электрических цепей не являются полным перечнем, так как нормативные документы содержат множество специальных знаков и цифр, которые практически не используются в повседневной жизни.Чтобы ознакомиться с электрическими схемами, вам потребуется учесть множество факторов, в первую очередь – страну производителя устройства или электрооборудования, электропроводки и кабелей. Есть разница в маркировке и условном обозначении в схемах, что можно изрядно запутать.

Во-вторых, для проводов следует тщательно продумать такие области, как пересечение или отсутствие общей сети. В посторонних цепях при отсутствии полного питания шины или кабеля С пересекающимися объектами в точке соприкосновения проводится полукруглое продолжение.В бытовых схемах это не используется.

Если схема изображена без соблюдения стандартов, установленных gtales, это называется эскизом. Но и для этой категории есть определенные требования, согласно которым по эскизу должно быть составлено примерное представление о будущей разводке или конструкции устройства. Рисунки можно использовать для составления на них более точных чертежей и схем, с нужными обозначениями, разметкой и соблюдением масштаба.

При проведении электромонтажных работ важным нюансом является наличие знаний в этой области.Это поможет максимально безопасно подключить объект к электросети. Одно из важнейших устройств в электрической цепи – защитный автомат. Его задача – отключать питание при коротком замыкании или перегрузке сети. Вы можете в нашем интернет-магазине. В статье мы рассмотрим условное обозначение автоматического выключателя на схеме.

Обозначение станка

При создании чертежей делается блок питания с обозначением выключателя на схеме по ГОСТ 2.702-2011. Здесь есть все необходимые правила. Государственными стандартами в однолинейной схеме требуются изображения средств защиты в таких сочетаниях:

Устройство защиты двигателя представлено иначе. Обозначение автоматических выключателей на схеме выглядит, помимо графических указателей, с помощью буквенного обозначения. Устройство, в зависимости от характеристик, изображается в таких вариантах:

Первый – это автомат, защищающий силовые цепи, регулирующий работу машин и оборудования.Следующий предназначен для производства, преобразования, преобразования и распределения электроэнергии. Последний представляет собой дифавтомат, используемый для обеспечения высокой безопасности часто используемых электроприборов.

Классификация выключателя

Выбор электроустройства происходит по схеме. Устройство должно соответствовать заявленным требованиям. ГОСТ Р 50030.2-99 показывает, что все защитные машины классифицируются по нескольким разновидностям таких критериев, как:


Машины классифицируются на такие типы:

  • выключатели с накопителем энергии;
  • аварийный;
  • текущий выпуск;
  • Блокиратор
  • ;
  • не требует технического обслуживания и ремонта;
  • автоматическое управление или ручное;
  • с наличием предохранителя;
  • газ, воздух, вакуум;
  • токоограничивающие и др.

Кроме того, устройства различаются по количеству полюсов (до 4). Например, это двухполюсный защитный аппарат. Также есть устройства на номинальную частоту, род тока и количество фаз.

Электрические цепи любые Могут быть представлены в виде чертежей (принципиальных и монтажных схем), конструкция которых должна соответствовать нормам ECC. Эти правила распространяются как на электропроводку или силовые цепи, так и на электронные устройства.Соответственно, чтобы «читать» такие документы, необходимо разбираться в условных обозначениях в электрических схемах.

Положения

Учитывая большое количество электрических элементов, для их буквенно-цифровых (далее Бо) и условно-графических обозначений (ОГО) разработан ряд нормативных документов, исключающих различия. Ниже представлена ​​таблица, в которой представлены основные стандарты.

Таблица 1. Нормы графического обозначения отдельных элементов монтажных и принципиальных электрических схем.

Номер Госта Краткое описание
2,710 81 Этот документ содержит требования ГОСТа на различные типы электрических элементов, в том числе электроприборов.
2,747 68 Требования к размеру отображения элементов в графическом виде.
21,614 88 Принятые нормы на электрооборудование и схемы подключения.
2.755 87 Индикация на коммутационных аппаратах и ​​контактных соединениях
2,756 76 Нормы восприятия частей электромеханического оборудования.
2,709 89 Настоящий стандарт регламентирует нормы, в соответствии с которыми на схемах указываются контактные соединения и провода.
21,404 85 Схематические обозначения оборудования, применяемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и нормативные документы, правда инертнее.Приведем простой пример, УДО и диффузоры широко эксплуатируются в России более десяти лет, но единого стандарта по ГОСТ 2.755-87 пока не было, в отличие от автоматических выключателей. Не исключено, что в ближайшее время этот вопрос будет решен. Чтобы быть в курсе таких новинок, профессионалы отслеживают изменения в нормативных документах, любители этого не делают, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии со стандартами ECC, схемы включают графические документы, на которых с использованием принятых обозначений отображены основные элементы или структурные узлы, а также совмещены их связи.Согласно принятой классификации выделяют десять видов схем, из которых в электротехнике чаще всего используются три:

Если на схеме отображается только силовая часть установки, то она называется одножильной, если все элементы заданы, то – полной.



Если на чертеже изображена квартирная разводка, то на плане указывается расположение осветительных приборов, розеток и прочего оборудования. Иногда можно услышать, как в таком документе называется схема электроснабжения, это неверно, так как в последней отображен способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа есть ссылки, регламентированные соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для различных видов электрических цепей.

Примеры объятий в функциональных схемах

Ниже представлена ​​картинка с изображением основных узлов систем автоматизации.


Примеры условных обозначений электроприборов и средств автоматики по ГОСТ 21.404-85

Описание обозначения:

  • A – основное (1) и допустимое (2) изображения устройств, установленных вне электрического колеса или распределительной коробки.
  • B – то же, что и элемент A, за исключением того, что элементы расположены на выносной или электрической защите.
  • C – отображение исполнительных механизмов (im).
  • D – влияние регулирующего органа (далее РО) при отключении питания:
  1. Открытие РО происходит
  2. Закрытие RO
  3. Положение РО остается неизменным.
  • E – к ним дополнительно установлен ручной привод. Этот символ может использоваться для любых положений на поставку, указанных в параграфе D.
  • F-полученных строк дисплея:
  1. Общие.
  2. Нет связи при переходе.
  3. Наличие связи при переходе.

Hugo в монолите и полных электрических ударах

Для этих схем существует несколько групп символов, мы приводим наиболее распространенные из них.Для получения полной информации необходимо обращаться в нормативные документы, количество ГОСТов будет указано для каждой группы.

Источники питания.

Для их обозначения взяты символы, представленные на рисунке ниже.


Источники питания Hugo по схемам (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначения:

  • А – источник постоянного напряжения, его полярность обозначается символами «+» и «-».
  • B – значок электричества, отображающий переменное напряжение.
  • C – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может питаться от любого из этих источников.
  • D – отображение аккумуляторной батареи или гальванического источника питания.
  • E – это обозначение батареи, состоящей из нескольких батареек.

Ссылки

Основные элементы электрических разъемов представлены ниже.


Обозначение линий связи по схемам (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначения:

  • A – общий дисплей адаптирован для разных видов электрических соединений.
  • B – Дачная или заземляющая шина.
  • C – обозначение экрана может быть электростатическим (обозначается символом «E») или электромагнитным («M»).
  • D – обозначение заземления.
  • E – электрическое соединение с корпусом прибора.
  • F – на сложных схемах, из нескольких компонентов, обозначенных таким образом, связь, в таких случаях «x» – это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – перекресток без подключения.
  • H – подключение на перекрестке.
  • I – филиалы.

Обозначения электромеханических устройств и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов устройств связи можно посмотреть ниже.


Hugo принят для электромеханических устройств и контакторов (ГОСТа 2.756-76, 2.755-74, 2.755-87)

Описание обозначения:

  • А – обозначение катушки электромеханического прибора (реле, магнитного пускателя и др.)).
  • B – Hugo воспринимается как часть электротермической защиты.
  • C – отображение катушки устройства с механической блокировкой.
  • D – Контакты коммутационных аппаратов:
  1. Схема.
  2. Ослепление.
  3. Переключаемый.
  • E – условное обозначение ручных переключателей (кнопок).
  • F – групповой переключатель (переключатель).

Хуго Электромашин

Приведем несколько примеров, отображающих электрические машины (далее EM) в соответствии с действующим стандартом.


Обозначение электродвигателей и генераторов по принципиальным схемам (ГОСТ 2.722-68)

Описание обозначения:

  1. Асинхронный (короткое замыкание ротора).
  2. Также, и пункт 1, только в двухскоростном исполнении.
  3. Асинхронный ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллектор, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Трансформаторы и дроссели Hugo

Примеры графического обозначения этих устройств представлены на рисунке ниже.


Обозначения трансформаторов, катушек индуктивности и дросселей справа (ГОСТ 2.723-78)

Описание обозначения:

  • A – этот графический символ может обозначаться индукторами индуктивности или обмотками трансформаторов.
  • В – дроссель, имеющий ферримагнитный сердечник (магнитопровод).
  • C – дисплей двухвинтового трансформатора.
  • D – прибор с тремя катушками.
  • E – символ автотрансформатора.
  • F – графический дисплей ТТ (трансформатор тока).

Обозначение средств измерений и радиодеталей

Краткий обзор общих данных электронных компонентов показан ниже. Тем, кто желает более широко ознакомиться с данной информацией, рекомендуем ознакомиться с гостями 2.729 68 и 2.730 73.


Примеры условных графических обозначений электронных компонентов и средств измерений

Описание обозначения:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Датчик температуры.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Емкость для электролита.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. транзистор Гюго (в данном случае NPN).
  13. Обозначение предохранителя.

Приборы осветительные Hugo

Рассмотрим, как по концепции отображаются электрические лампы.


Описание обозначения:

  • НО – Лампы накаливания общего вида (ЛН).
  • B – LN как аварийный сигнал.
  • C – типовое обозначение газоразрядных ламп.
  • D – газоразрядный источник света высокого давления (на рисунке показан пример исполнения с двумя электродами)

Обозначение элементов в электросхеме

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.


Как изображены другие типы розеток, их легко найти в нормативных документах, доступных в сети.



электросчетчиков

Вольтметры

Вольтметры – это инструменты, используемые для измерения разности потенциалов между двумя точками в цепи.Вольтметр подключается параллельно измеряемому элементу, что означает создание пути переменного тока вокруг измеряемого элемента и через вольтметр. Вы правильно подключили вольтметр, если вы можете удалить вольтметр из цепи, не разрывая цепь. На схеме справа вольтметр подключен для правильного измерения разности потенциалов на лампе. Вольтметры имеют очень высокое сопротивление, чтобы минимизировать ток, протекающий через вольтметр, и влияние вольтметра на цепь.


Амперметры

Амперметры – это инструменты, используемые для измерения тока в цепи. Амперметр включен последовательно со схемой, так что измеряемый ток протекает непосредственно через амперметр. Чтобы правильно вставить амперметр, цепь должна быть разорвана. Амперметры имеют очень низкое сопротивление, чтобы минимизировать падение потенциала через амперметр и воздействие амперметра на цепь, поэтому включение амперметра в цепь параллельно может привести к очень высоким токам и может вывести из строя амперметр.На схеме справа амперметр подключен правильно для измерения тока, протекающего по цепи.

Вопрос: На электрической схеме справа, возможно расположение амперметра и вольтметра обозначены кружками 1, 2, 3 и 4. Где должен быть расположен амперметр, чтобы правильно измерить полный ток и где должен ли вольтметр быть правильно расположен измерить общее напряжение?

Ответ: Для измерения полного тока амперметр должен быть помещен в положение 1, так как весь ток в цепи должен проходить через этот провод, а амперметры всегда подключаются последовательно.

Для измерения общего напряжения в цепи вольтметр может быть размещен в позиции 3 или позиции 4. Вольтметры всегда размещаются параллельно с анализируемым элементом цепи, а позиции 3 и 4 эквивалентны, потому что они соединены проводами ( и потенциал всегда одинаков в любом месте идеального провода).

Вопрос: На какой схеме ниже правильно показано соединение амперметра A и вольтметра V для измерения сквозного тока и разности потенциалов на резисторе R?

Ответ: (4) показывает амперметр, включенный последовательно, и вольтметр, включенный параллельно резистору.

Вопрос: По сравнению с сопротивлением измеряемой цепи внутреннее сопротивление вольтметра спроектировано так, чтобы оно было очень высоким, поэтому счетчик не будет потреблять ток из цепи

  1. мало тока из цепи
  2. большая часть тока от цепи
  3. весь ток из схемы

Ответ: (2) вольтметр должен потреблять как можно меньше тока из схемы, чтобы минимизировать его влияние на схему, но для работы требуется небольшое количество тока.

.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
