Общие правила выполнения чертежей: Требования к оформлению чертежей

Общие правила выполнения чертежей по ЕСКД

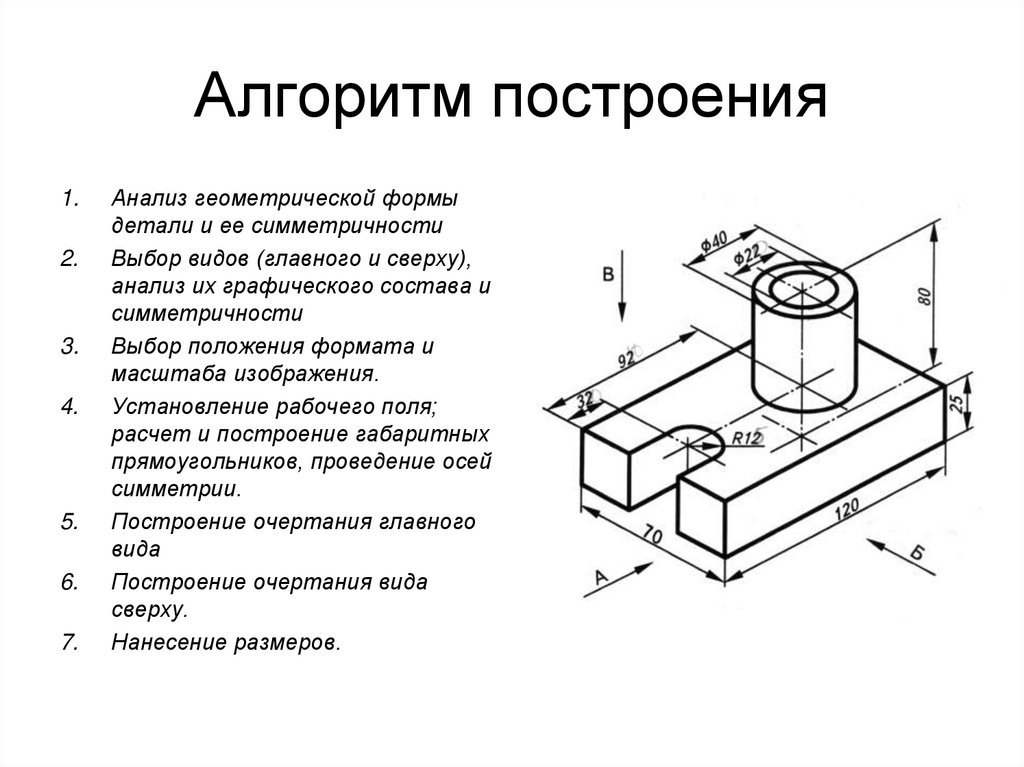

Для начала мы познакомим вас с самим определением чертежа. Это документ, который создается для того, чтобы пояснить, из каких элементов сделано изделие, и как они будут взаимодействовать в процессе использования. Правила создания чертежей указаны в ГОСТ 2.109–73. Как правило, такие документы состоят из трех частей:

1. Разрезы и сечения, подписи и текстовая часть, которые необходимы, чтобы понять принцип действия устройства.
2. Названия частей устройства с указанием их характеристик, а также используемых материалов и их количества.
3. Размеры всей конструкции (обязательно), ее схема и характеристики (если это необходимо). К примеру, при разработке чертежей на тару, характеристика не потребуется, так как там все сравнительно просто.

Рабочая документация создается уже после того, как чертеж будет выполнен, и основывается как раз на нем. В ней могут находиться чертежи отдельных частей устройства, спецификация, а также прочие чертежи, если они потребуются.

В ГОСТе указано, что во время создания чертежей возможно их упрощение. Отдельные части конструкции разрешается отметить контурной линией. Но упрощение доступно, только если главные принципы работы устройства остаются полностью понятными. Части изделия можно поместить на страницу с общим видом или на других страницах чертежа.

Составные части чертежа

Все части чертежа (обозначения их позиций, тех. требования, подписи и др.) также регулируются требованиями ЕСКД. В них указано следующее:

• Изображения необходимо обозначать римскими цифрами, все остальные составные части – большими буквами русского алфавита. Они могут находиться в таблице на чертеже или на отдельном листе.
• При наличии таблицы все части конструкции записываются в определенном порядке. Сначала идут заимствованные изделия, после них — покупные, а в конце — снова разрабатываемые.
• Таблица элементов конструкции находится над главной надписью. Если таблицы нет, на этом месте будет находиться текстовая часть, в колонке, ширина которой не должна превышать 185 миллиметров. Колонок может быть несколько.
• Между текстом и таблицей элементов изделия запрещено вставлять рисунки, другие таблицы и прочее.

Технические требования

К данному разделу можно отнести правила, которые регулируют следующие параметры:

• материал, из которого изготовлена деталь, и способ его тепловой обработки;
• качество выпускаемых деталей, выбор их покрытия и окраски;
• размеры, рядом с которыми указано, какое отклонение от нормы допустимо;
• форма изделия и расположение его элементов по отношению друг к другу;
• способы испытаний готовой продукции;
• маркировка;
• условия хранения и перевозки;
• ссылки на остальную документацию, которая содержит тех. требования, не упомянутые на чертеже.

Чаще всего технические характеристики также оформляют в виде таблицы. Если на чертеже есть и требования, и характеристики, этим разделам нужно дать соответствующие заголовки во избежание путаницы.

Все необходимые для полного понимания чертежа таблицы размещают в правой части по отношению к рисункам в свободном поле. Существуют требования и по минимальной высоте строк и заголовков таблицы — 8 и 15 миллиметров соответственно.

ЕСКД является источником основных правил, которые едины для всей продукции, требующей выполнения чертежа для лучшего понимания ее устройства. Благодаря принятию данной системы обеспечивается:

• унификация методов выполнения чертежей, облегчающая их понимание для всех людей, не задействованных при проектировании;
• применение только передовых технологий во время создания изделий;
• отсутствие необходимости оформлять конструкцию документацию заново;
• подходящая комплектность документации, исключающая наличие в ней лишних элементов;
• правильное использование спроектированной продукции;
• хорошее качество создаваемых изделий, а также их безопасность для людей во время применения;
• снижение трудовых затрат при выпуске продукции;
• ускорение получения сертификатов для изделий.
• возможность создания баз информации, которые совместимы с международными стандартами в данной сфере.

Общие правила выполнения сборочных чертежей

На сборочном чертеже дается минимальное, но достаточное число видов, разрезов, сечений, необходимых для сборки и кон­троля сборочной единицы. При выполнении сборочных чертежей можно соединять часть вида с частью разреза, а также половину вида и половину раз­реза по тем же правилам, которые установлены для выполнения деталей. На сборочном чертеже обязательно указываются габаритные, установочные и присоединительные размеры. Как вы уже знаете, к габаритным размерам относят наи­большие размеры изделия.   Рис. 214. Сборочный чертеж штатива Рис. 215. Фрагмент сборочного чертежа   Установочные размеры необходимы для правильной установ­ки изделия при монтаже. Присоединительные размеры обеспечивают возможность при­соединения изделия при монтаже, которое осуществляется по­средством винтов, болтов и т. д., а также контактным способом (контакт штепселя с гнездом розетки). Кроме перечисленных размеров, на сборочном чертеже про­ставляются контролируемые размеры. На рисунке 214 это раз­меры 76 max, 35 rnin. Все составные части сборочной единицы на сборочном черте­же нумеруют в соответствии с номерами позиций, указанными в спецификации. Номера позиций указывают на полках линий- выносок, которые проводят от изображения составных частей. Линии-выноски не должны пересекаться. В конце каждой из них ставят точку. Полки линий-выносок располагают параллельно основной надписи чертежа вне контура изображения на одной горизонтали поз. 4, 1 или от одной вертикали поз. 6, 5, 9 (рис. 214). (Допускается делать общую линию-выноску с верти­кальным расположением номеров позиций для группы крепеж­ных изделий, которые относятся к одному месту крепления (рис. 215).) Полки линий-выносок изображают сплошной тонкой линией. Их длина не должна превышать 10 мм. Расстояние меж­ду полками в одной колонке должно быть равным 10 мм. Номера позиций предлагается писать шрифтом № 5. Если сборочная единица имеет несколько одинаковых стан­дартных деталей (винтов), то на сборочном чертеже можно пока­зать только одну из них, а для остальных — место их располо­жения (см. рис. 214). На сборочных чертежах разрешается не вычерчивать крышки, которые могут мешать пониманию внутреннего устройства сборочной единицы. При этом над изображени­ем делается надпись: «Крышка поз. 2 не показана». Пере­мещающиеся части изделия изображают в рабочем положении, а край­ние и промежуточные положения показывают штрихпунктирной линией с двумя точками. На сборочном чертеже при выполнении разрезов штриховка смежных деталей наносится под углом 45* в противоположных Направлениях (рис. 215) или в одном направлении, но с различ­ным расстоянием между штрихами. На разных изображениях Одной и той же детали наносится одинаковая штриховка. Если секущая плоскость проходит вдоль оси винтов, болтов, шпилек, штифтов, валов, а также шайб и гаек, то эти детали на сборочном чертеже показывают не рассеченными (см. рис. 215).



Руководство по рассмотрению чертежей общего вида

Загрузить PDF-файл



Чертежи общего расположения (ГО) должны быть подготовлены достаточно подробно, чтобы показать расположение технологического оборудования, погрузочно-разгрузочные работы и хранение, распределение электроэнергии, инженерные сети, отметки этажей, линии колонн, доступ для обслуживания, расположение лестниц и общий контур конструкций. ГО периодически пересматриваются и утверждаются всеми заинтересованными сторонами в процессе их разработки.

Рис. 1. Схема цементного завода

Перед началом работы над чертежами общего вида Владелец соглашается с набором норм и критериев проектирования, которые будут регулировать проектирование нового завода. Другим ключевым компонентом является обследование территории, что особенно важно для расширения завода в уже существующем районе.

Анализ общей схемы следует начинать на этапах концептуального планирования, чтобы обеспечить оптимальное и экономичное размещение оборудования.

Лестницы обеспечивают основной доступ к этажам, платформам, проходам и оборудованию. Оборудование, расположенное выше 2 метров над уровнем пола, должно быть оборудовано лестницей и площадкой для доступа. Лестницы не используются, за исключением случаев, когда пространство ограничено. Также допустимо использовать лестницу для доступа к неприятным пылевым фильтрам или некоторым инструментам, доступ к которым по лестнице нецелесообразен.

Планировка должна обеспечивать минимальный зазор в 1 метр для проходов и доступа для обслуживания оборудования. Некоторое оборудование требует дополнительного места для обслуживания; т. е. удаление компонентов. Стандартный обязательный зазор по высоте на платформах доступа должен составлять не менее 2,2 метра во всех зонах.

Рис. 2. Схема ленточного конвейера с платформой, доступной по лестнице

Оптимизация конвейерного оборудования для минимизации его длины должна выполняться без ущерба для конструктивных параметров. Несколько факторов , которые следует учитывать, включают угол наклона самотечного конвейера, угол нагрузки конвейера, скорость и радиус, углы желоба, углы загрузки пластинчатого питателя и т. д.

Рис. 3. Устройство загрузки, транспортировки и разгрузки ленточного конвейера

В конструкции установки используются различные конфигурации желобов для транспортировки материала. При выборе конструкции желоба следует учитывать тип и характеристики обрабатываемого материала, такие как размер частиц, содержание влаги, характеристики потока и абразивность. Углы наклона желоба указаны в Критериях проектирования и должны быть достаточно крутыми, чтобы материал мог течь под действием силы тяжести. Лотки с длинными вертикальными перепадами должны опускаться «лестницей» для контроля импульса.

Подъемные траверсы для обслуживания оборудования должны быть предусмотрены в тех случаях, когда оборудование недоступно для мобильных подъемников или когда с оборудованием нельзя обращаться вручную. Максимальные подъемные нагрузки должны быть указаны на ГА. Например, к оборудованию, которое должно быть оснащено подвесными подъемниками, относятся дробилки, технологические вентиляторы, клинкерные дробилки, ковшовые элеваторы, насосы, воздушные компрессоры, приводы оборудования и т. д. Для крупногабаритного оборудования, такого как вальцовые мельницы, следует предусмотреть мостовой кран.

Рис. 4. Подъемник для обслуживания приводов ковшового элеватора и ленточного конвейера

Системы пылеподавления следует предусмотреть там, где образуется пыль. Надлежащие системы пылеподавления обычно используются в точках выброса, за которыми следуют фильтры соответствующего размера и выброс материала. GA пересматриваются, чтобы убедиться, что параметры подавления/сбора пыли, указанные в Критериях проектирования, соблюдаются.

Рис. 5. Система пылеподавления при транспортировке материалов

Особое внимание следует уделить взрывоотводным отверстиям. Проект должен обеспечивать, чтобы ни одна конструкция или проход не находились вблизи волны расширения от взрыва.

Приведенные выше указания являются общими рекомендациями, но могут применяться изменения, имеющие более широкий охват, в зависимости от правил и конкретных требований Владельца.

Обзор общей компоновки обеспечивает оптимальную конструкцию и эффективную и экономичную компоновку оборудования, адекватный доступ для установки и обслуживания оборудования, а также безопасное и непыльное рабочее место.

---

Основным автором этой статьи был Помпейо Д. Риос, старший консультант и руководитель проекта в PEC Consulting Group. Г-н Риос имеет степень бакалавра машиностроения Университета Метрополитана, Каракас, Венесуэла, и степень магистра делового администрирования, финансов и бухгалтерского учета Университета Реджис, Денвер, Колорадо 9. 0003

Просмотрите дополнительные тематические статьи в разделе Публикации. Свяжитесь с нами

Проставление размеров на инженерном чертеже — № 1 Подробное руководство

Что такое проставление размеров на инженерном чертеже?

Размеры на инженерных чертежах представляют собой числовые значения, указанные графически в соответствующих единицах измерения на инженерном чертеже с помощью линий, символов и примечаний.

Указываются на техническом чертеже для определения размерных характеристик, таких как длина, высота, ширина, диаметр, радиус, угол и т. д.

Бюро индийских стандартов (BIS) рекомендует общий принцип определения размеров в инженерных чертежах в своем бюллетене IS 11669:1986 (подтверждено в 1999 г.).

Важность размеров в инженерных чертежах

Чтобы обеспечить четкое и полное описание характеристик объекта, необходимы правильные размеры в инженерных чертежах.

Типы размеров на технических чертежах:

Размеры подразделяются на следующие типы:

1. Функциональные размеры.
2. Нефункциональные размеры.
3. Вспомогательные размеры.

Функциональные размеры (F)

Это размеры в инженерном чертеже, которые важны для функции детали или пространства.

Нефункциональные размеры (NF)

Это размеры в техническом чертеже, которые не важны для функции детали или пространства.

Вспомогательные размеры (AUX)

Размеры на инженерном чертеже, которые даны только для информации. Он выводится из других значений, показанных на чертеже или в соответствующих документах.

Вспомогательный размер задается в безродительском формате, и к нему не применяются допуски.

Терминология простановки размеров

Различные термины, связанные с простановкой размеров в технических чертежах, следующие:

Размерное значение

размерный. Размеры выражены в конкретных единицах на чертеже с соответствующей информацией.

Размерные линии

Размерные линии представляют собой тонкие непрерывные линии, показывающие протяженность и направление размера. Эти линии должны располагаться на расстоянии от 8 до 10 мм от контура чертежа и должны располагаться равномерно на расстоянии от 6 до 8 мм друг от друга. Значения размеров предпочтительно размещать рядом с серединой размерных линий.

Линии проекций

Линии проекций представляют собой тонкие непрерывные линии, вытянутые из контуров для определения размеров и выступающие на 2–3 мм за пределы размерных линий. Они должны быть нарисованы в направлении, перпендикулярном элементу, размер которого необходимо измерить. Линии размеров и линии проекций не должны пересекаться с другими линиями, за исключением случаев, когда это неизбежно.

Но в случае особых обстоятельств линии проекций могут быть проведены косо, но параллельно друг другу.

Выноски

Выноски представляют собой тонкие непрерывные линии, заканчивающиеся стрелкой или точкой, обозначающей элемент и примечание. Рисунок и примечания пишутся над расширенной размерной линией.

Во избежание путаницы выноски не должны быть –

1. наклонены под углом менее 30°
2. параллельно соседним линиям проекций.
3. параллельные или смежные размеры.

Выноски никогда не рисуются горизонтально, вертикально, изогнуто или от руки. Обычно их рисуют под любым удобным углом 30°, 45° и 60°. Обычно избегают длинных лидеров.

Стрелки

Окончание размерных линий указано стрелками. Наконечники стрелок могут быть открыты под удобным углом от 30° до 90°, закрыты заполненными или закрытыми пустыми. Закрытые заполненные наконечники стрел имеют длину, примерно в три раза превышающую ширину/глубину, и обычно предпочтительны на инженерных чертежах.

Обычно длина наконечника стрелки для мелкого рисунка составляет 3 мм, а для большого рисунка длина наконечника стрелки составляет 5 мм.

Когда места для окончания наконечников стрел недостаточно, можно использовать косой штрих и точки.

Способы нанесения размеров на чертеже:

Размеры наносятся на чертеже одним из следующих способов, рекомендованных СП 46-2003.

SP 46 (2003): Практика инженерного черчения для школ и колледжей.

Ниже приведены две рекомендуемые системы нанесения размеров:

Выровненная система размеров на инженерном чертеже:

При этом способе нанесения размеров размерный текст размещается параллельно размерной линии и предпочтительно над ней. в середине.

Тексты размеров размещены таким образом, чтобы их можно было прочитать либо снизу, либо с правой стороны чертежа.

Линейные размеры

Угловые размеры

Однонаправленная система размеров на техническом чертеже:

При однонаправленном методе размеров размеры указаны таким образом, что их можно нанести только в горизонтальном направлении.

Линейные размеры

Угловые размеры

Расположение размеров

дает уникальное объяснение.

Классификация размеров на основе расположения следующая.

Цепное или непрерывное определение размеров

В этом методе последовательные размеры располагаются в виде непрерывной прямой линии.

Параллельное или последовательное определение размеров

В этом методе ряд отдельных размеров, параллельных друг другу, размещаются из общего начала. Этот метод применяется, когда ряд измерений имеют общее происхождение. Накопленной ошибки можно избежать, следуя этому методу.

Простановка размеров или наложение размеров

В этом методе простановки размеров все размеры начинаются от общего начала, обозначенного маленьким кругом диаметром 3 мм, и заканчиваются стрелками там, где заканчивается отдельный размер.

Тексты размеров поворачиваются на 90° и размещаются на одной линии с линией расширения или над линией размера рядом с наконечником стрелки.

Комбинированное нанесение размеров

При таком расположении размеров на одном чертеже одновременно используются параллельные, цепные и непрерывные размеры.

Простановка размеров в координатах

Всякий раз, когда деталь имеет слишком много размеров, легче читать чертеж с помощью метода простановки размеров в координатах.

Пример : Пластина с большим количеством отверстий может быть легко прочитана с помощью метода измерения координат. Другие стили определения размеров в этом случае дадут чрезмерно загроможденный результат.

В этой системе происхождение и другие особенности должны быть численно нивелированы. Координатная таблица содержит все размерные детали, которые должны быть размещены рядом с чертежом.

Правила нанесения размеров в инженерном чертеже

Соблюдение набора стандартных правил определения размеров очень важно, поскольку размеры используются для определения характеристик размера нарисованного объекта, таких как длина, высота, ширина, радиус, диаметр, угол и т. д. с линиями, примечаниями и символами.

Бюро Индийских Стандартов (BIS) предлагает правила определения размеров в инженерных чертежах в своем бюллетене IS 11669:1986 (подтверждено в 1999 г.).

ИС 11669: 1986 (подтверждено в 1999 г.): Общие принципы нанесения размеров на технические чертежи

Правила определения размеров:

При определении размеров необходимо соблюдать следующие правила:

1. просмотр . Однако в случае простановки радиуса дуги или окружности он может быть показан внутри.

2. Правила определения размеров для круга: Размер круга должен измеряться символом диаметра Ø. Символ Ø  должен располагаться перед значением размера.

Размер дуги должен быть указан символом радиуса R .

3. Правила простановки размеров для осевой линии:

i. Ось или осевая линия не должны использоваться в качестве размерной линии со стрелками на концах.

ii. Оси или осевые линии должны выступать примерно на 3 мм за границу детали, детали которой они обозначают.

III. Отметка размера от осевой линии неверна , за исключением случаев, когда осевая линия проходит через центр отверстия.

Кроме того, удлиненная осевая линия может использоваться в качестве удлинительной линии.

4. Правила простановки размеров отверстий:

Межцентровое расстояние между отверстиями должно составлять размера на виде, на котором отверстия видны.

5. Размеры должны быть сделаны по видимым линиям , а не по невидимым или скрытым линиям.

6. Значение размера должно располагаться примерно на 2 мм выше размерной линии.

7. Выносная линия должна выходить за размерную линию на 2 мм.

8. Правила определения размеров конической секции:

Размер конической сужения по диаметру должен быть указан, как показано на рисунке.

Коническая конусность = (D-d)/L= 1 дюйм n

9. Правила нанесения размеров для заштрихованной части:

При проставлении размеров в заштрихованной части чертежа линия штриховки не должна пересекать размерный текст.

10. Правила определения размеров повторяющихся объектов:

По возможности избегают измерения повторяющихся объектов одного размера.

Заметки должны быть написаны горизонтально. Линии выноски должны быть наклонены под углом 30°, 45° и 60° к горизонтали.

11. Правила определения габаритных размеров:

Габаритные размеры должны располагаться вне промежуточных размеров.

Меньшие размеры должны располагаться ближе к виду, а большие – дальше, чтобы выносные линии или линии проекций не пересекали размерные линии.

12. Правила нанесения размеров ломаного элемента:

Размерная линия должна быть показана сплошной там, где фигура, которую она представляет, показана ломаной.

13. Если размерную линию нельзя полностью провести до ее нормальной точки окончания, свободный конец должен заканчиваться двойной стрелкой.

14. Насколько это возможно, все размеры на конкретном чертеже должны быть указаны только в одной единице.

15. Размеры, указанные на одном виде, не обязательно повторять на другом виде, за исключением случаев ясности и идентификации.

16. Размеры должны быть размещены на том виде, который наиболее четко показывает соответствующие элементы.

17. Линия чертежа никогда не должна использоваться в качестве размерной линии или не должна совпадать с размерной линией. Размерная линия должна располагаться равномерно по всему чертежу. Размерные линии должны быть на расстоянии 8–10 мм от контура чертежа и на расстоянии 6–8 мм друг от друга.

18. Размерный текст желательно располагать ближе к середине. Если это неизбежно из-за нехватки места, размерный текст может быть размещен над расширенной частью размерной линии за пределами стрелок, предпочтительно с правой стороны.
